MANUALE UTENTE SCG60 GRE

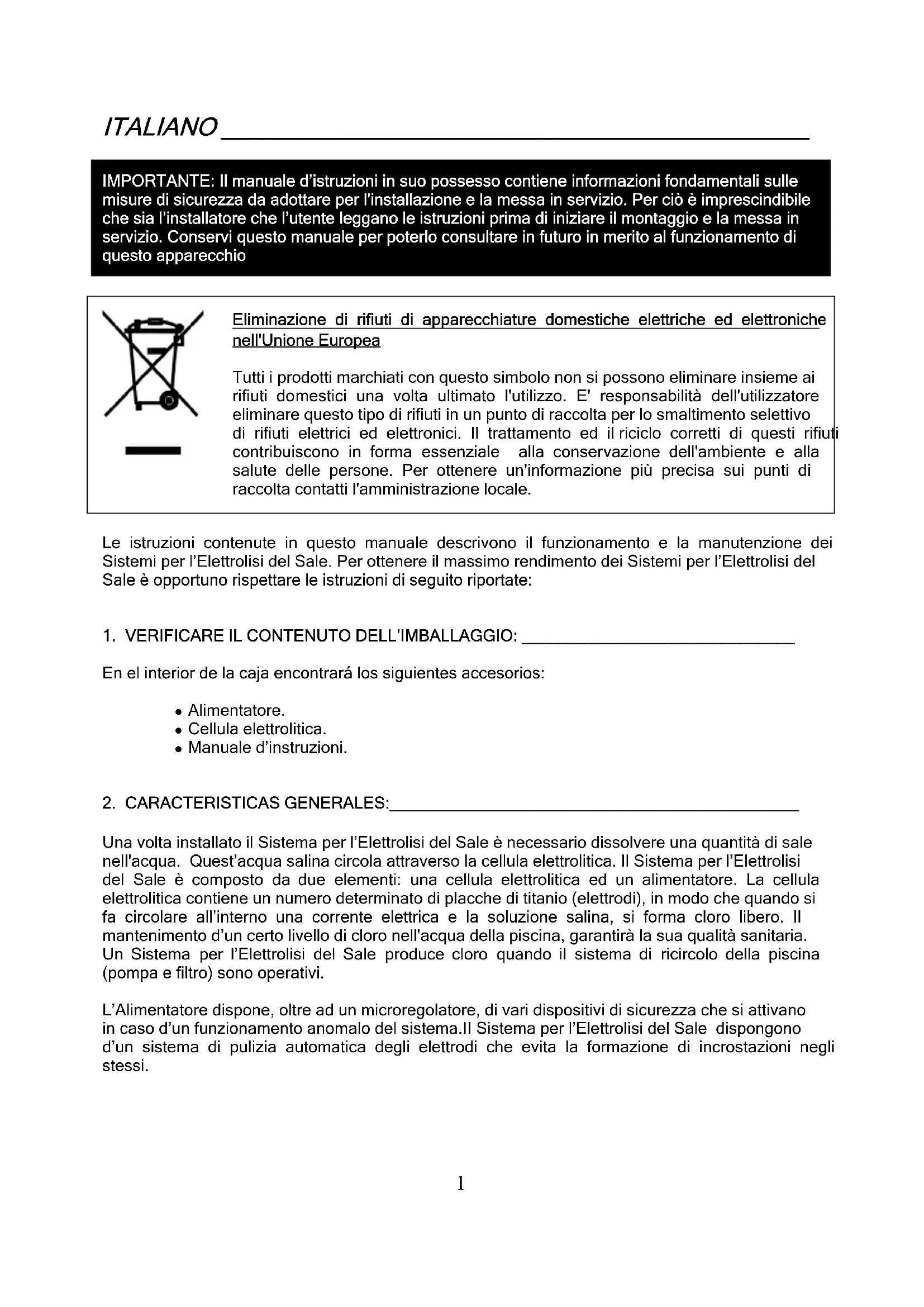

Gaspar Sánchez Geschäftsführer Datum: 01/02/20171 ITALIANO ___________________________________________ IMPORTANTE: Il manuale d’istruzioni in suo possesso contiene informazioni fondamentali sulle misure di sicurezza da adottare per l'installazione e la messa in servizio. Per ciò è imprescindibile che sia l’installatore che l’utente leggano le istruzioni prima di iniziare il montaggio e la messa in servizio. Conservi questo manuale per poterlo consultare in futuro in merito al funzionamento di questo apparecchio

Eliminazione di rifiuti di apparecchiatu re domestiche elettriche ed elettroniche nell'Unione Europea Tutti i prodotti marchiati con questo simbolo non si possono eliminare insieme ai rifiuti domestici una volta ultimato l'utilizzo. E' responsabilità dell'utilizzatore eliminare questo tipo di rifiuti in un punto di raccolta per lo smaltimento selettivo di rifiuti elettrici ed elettronici. Il trattamento ed il riciclo corretti di questi rifiuti contribuiscono in forma essenziale alla conservazione dell'ambiente e alla salute delle persone. Per ottenere un'informazione più precisa sui punti di raccolta contatti l'amministrazione locale. Le istruzioni contenute in questo manuale descrivono il funzionamento e la manutenzione dei Sistemi per l’Elettrolisi del Sale. Per ottenere il massimo rendimento dei Sistemi per l’Elettrolisi del Sale è opportuno rispettare le istruzioni di seguito riportate:

Una volta installato il Sistema per l’Elettrolisi del Sale è necessario dissolvere una quantità di sale nell'acqua. Quest’acqua salina circola attraverso la cellula elettrolitica. Il Sistema per l’Elettrolisi del Sale è composto da due elementi: una cellula elettrolitica ed un alimentatore. La cellula elettrolitica contiene un numero determinato di placche di titanio (elettrodi), in modo che quando si fa circolare all’interno una corrente elettrica e la soluzione salina, si forma cloro libero. Il mantenimento d’un certo livello di cloro nell'acqua della piscina, garantirà la sua qualità sanitaria. Un Sistema per l’Elettrolisi del Sale produce cloro quando il sistema di ricircolo della piscina (pompa e filtro) sono operativi. L’Alimentatore dispone, oltre ad un microregolatore, di vari dispositivi di sicurezza che si attivano in caso d’un funzionamento anomalo del sistema.II Sistema per l’Elettrolisi del Sale dispongono d’un sistema di pulizia automatica degli elettrodi che evita la formazione di incrostazioni negli stessi.2

Il montaggio o la manutenzione devono essere effettuati da personale qualificato. Devono essere rispettate le norme di legge vigenti elettriche e per la prevenzione di incidenti. Il fabbricante non è responsabile in nessun caso del montaggio, installazione o messa in marcia non realizzate in conformità al presente manuale né di qualunque altra manipolazione o montaggio di componenti che non siano installati in fabbrica. I Sistemi per l’Elettrolisi del Sale funzionano a 230 VAC, 50/60 Hz. Non cercare di alterare il sistema per farlo funzionare con un altro voltaggio. Assicurarsi di realizzare connessioni stabili onde evitare falsi contatti, con il conseguente surriscaldamento delle stesse. Prima di procedere all'impianto o alla sostituzione d’un componente, staccare l'apparecchio della rete elettrica, ed utilizzare esclusivamente pezzi di ricambio forniti dal fabbricante. Poiché il sistema genera calore, è importante installarlo in un luogo ben ventilato e cercare di mantenere gli spazi per la ventilazione liberi da qualsiasi elemento che li possa ostruire. Cercare di non installarlo vicino a materiali infiammabili. I Sistemi per l’Elettrolisi del Sale dispongono d’un grado di protezione IP24. In nessun caso devono essere installati in zone esposte a rischio d’inondazione. ALIMENTATORE: DESCRIZIONE MODELLO SCG60 (MOD.12) SCG100 (MOD. 21) Tensione di alimentazione 230 V AC, 50 Hz./60 Hz. Uscita (dc) 6 A x 2 3.5 A x 6 Producción (g/h) 10 - 12 17 - 21 Volume piscina (m

Rivelatore di flusso Rivelatore di gas Rango di salinità / Temperatura 5 … 12 g./l. / +15 … 40

Elettrodi Titanio con rivestimento AUTO

Tempo di vita previsto: 8.000 – 10.000 ore (secondo la qualità di l'acqua) (2) Controllo di produzione 0 – 50 – 75 - 100 % ( 3 livelli di produzione) Inversione di polaritá Programabile 2 (1) / 3 ore (jumper in carta di controllo) + modo test Protezione del livello di sale Protezione automatica di produzione (1) Predefinite in fabbrica (2) In condizioni ideali: salinità (6 g / l), pH (7,2), durezza dell'acqua (120 mg / l) e portata minima.3 CELLULA ELETTROLITICA DESCRIZIONE MODELLO SCG60 (MOD.12) SCG100 (MOD. 21) Flusso minimo d’acqua 2 m

Numero di elettrodi 5 7 Materiale Derivato metacrilato Connessione Con adesivo per tubo PVC Ø 63 mm. Pressione max. raccomandata 1 Kg./cm

Temperatura d’operazione Meno di 40

annello di controllo

Cellula di elettrolisi.

Altri attrezzature (Scambiatore di calore, UV, etc.).

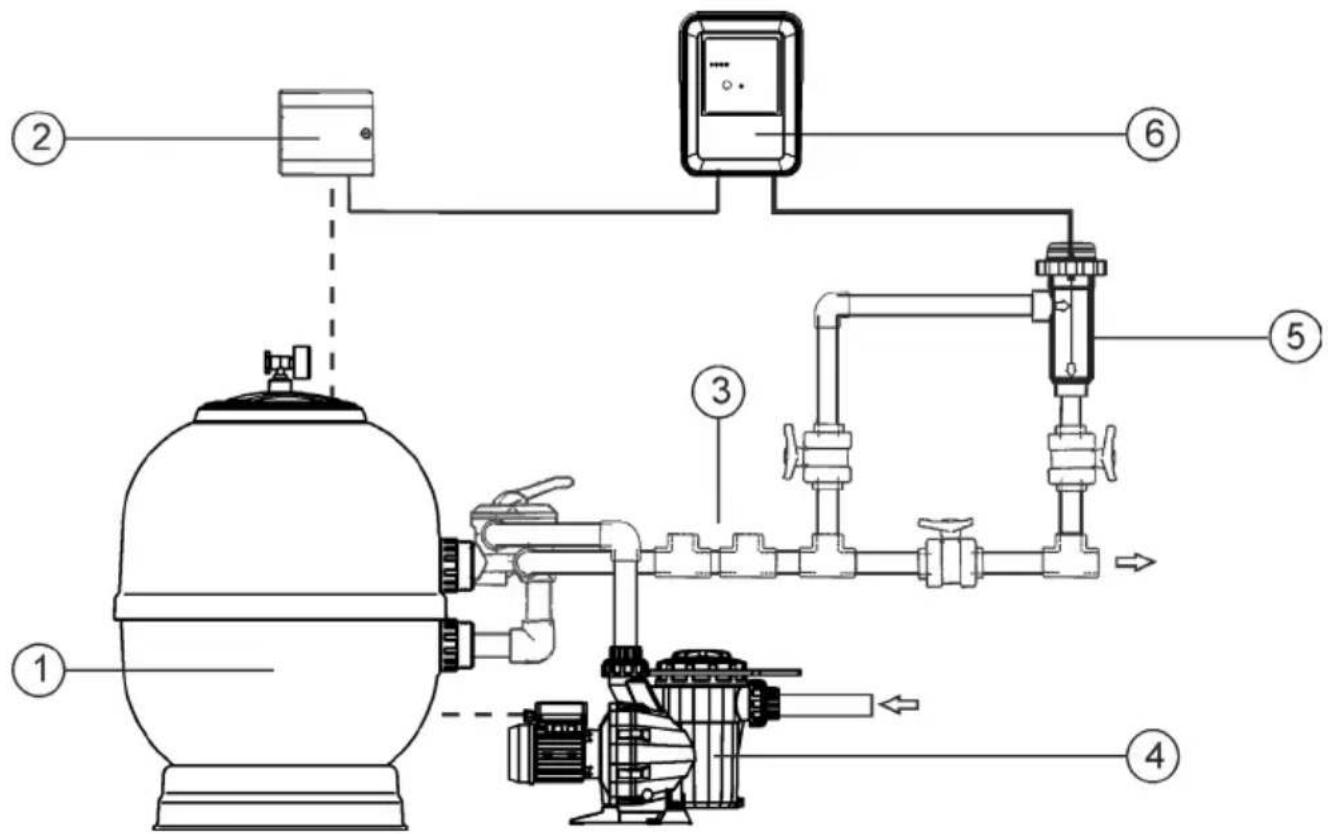

Fig.1 Schema di installazione raccomandata (modelli MOD. XX).4

4.1. Installazione dell’Alimentatore Installare sempre l’ALIMENTATORE del sistema per l´elettrolisi del sale in modo VERTICALE e su una superficie (parete) rigida così come si mostra nello schema di installazione raccomandata (Figs. 1). Per garantire il buono stato di conservazione si deve installare il sistema in un luogo asciutto e ben ventilato. Il grado di tenuta dell’ALIMENTATORE del sistema per l’elettrolisi del sale non permette la sua esposizione alle intemperie. L’ALIMENTATORE dovrebbe essere installato sufficientemente lontano dalla cellula elettrolitica in modo che non possa ricevere accidentalmente spruzzi d’acqua. Attenzione

Evitare assolutamente la formazione di ambienti corrosivi dovuti alle soluzioni che abbassano il pH (in particolare quelle che contengono acido cloridrico “HCl”). Non installare il sistema per l’elettrolisi del sale vicino ai luoghi di stoccaggio di questi prodotti. Raccomandiamo vivamente l'uso di prodotti a base di bisolfato sodico o acido solforico diluito. La connessione dell’alimentatore alla rete elettrica deve essere effettuata nel quadro di manovra del depuratore, in modo che la pompa ed il sistema per l’elettrolisi del sale si accendano simultaneamente. 4.2. Installazione della cellula d'elettrolisi La cellula elettrolitica è fabbricata in polimero trasparente dentro il quale si trovano gli elettrodi. La cellula elettrolitica dovrebbe essere installata in un luogo protetto dall'intemperie, sempre in mandata ed a valle di qualsiasi altro dispositivo dell’impianto come pompe di calore, sistemi di controllo, ecc. L'installazione dovrebbe essere effettuata in modo tale da permettere il facile accesso dell'utente agli elettrodi installati. La cellula elettrolitica deve essere posizionata sempre ad un’altezza tale della tubazione che possa essere isolata dal resto dell'impianto mediante due valvole, allo scopo di poter realizzate le operazioni di manutenzione della stessa senza dover svuotare totalmente o parzialmente la piscina. Nel caso in cui la cellula sia installata in by-pass (opzione raccomandata), si dovrà inserire una valvola che ne regoli il flusso all’interno. Prima di procedere all'installazione definitiva del sistema, tenere conto delle seguenti raccomandazioni:

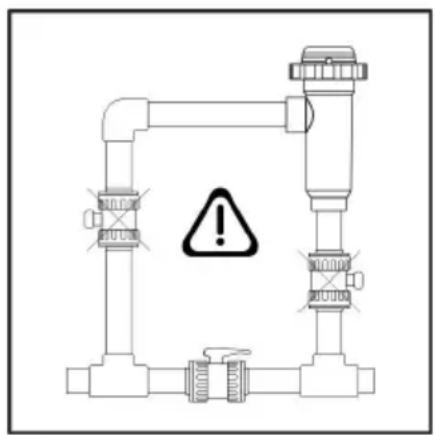

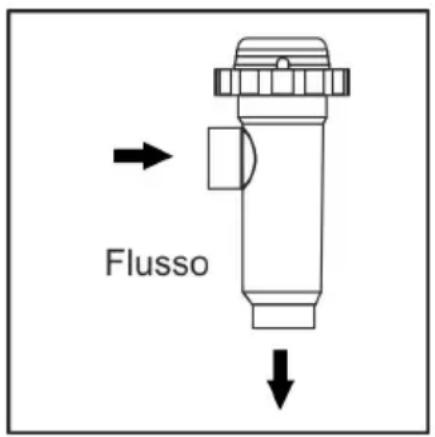

Rispettare il senso di flusso indicato nella cellula. Il sistema di ricircolo deve garantire il flusso minimo indicato nella precedente Tabella di SPECIFICHE TECNICHE per ogni modello (vedere. Sezione 8).

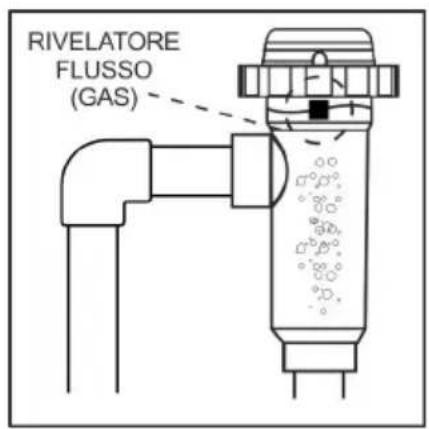

Il sistema rivelatore di flusso si attiva in caso di assenza o scarsità di ricircolo (flusso) d’acqua attraverso la cellula. La non evacuazione del gas di elettrolisi produce una sacca che isola elettricamente l'elettrodo ausiliare (rilevamento elettronico). Pertanto, inserendo gli elettrodi nella cellula, la sonda di livello (elettrodo ausiliario) dovrà rimanere situata nella parte superiore della stessa. La disposizione più sicura è quella dello schema di installazione raccomandata

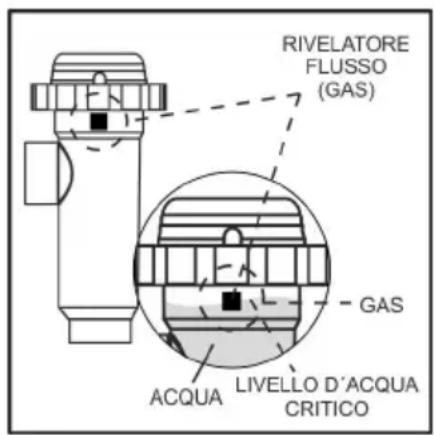

ATTENZIONE : il rivelatore di flusso non funzionerà correttamente, con il conseguente rischio di rottura della cellula, se si chiudono simultaneamente le valvole di entrata ed uscita alla tubazione dove deve essere installata la cellula elettrolitica. Nonostante sia una situazione inusuale, può essere evitata bloccando, una volta installato l’impianto, la valvola di ritorno verso la piscina, in modo che non possa essere manipolata accidentalmente. Altri schemi di installazione possono risultare accettabili solo se permettono l'individuazione di flusso debole o nullo.

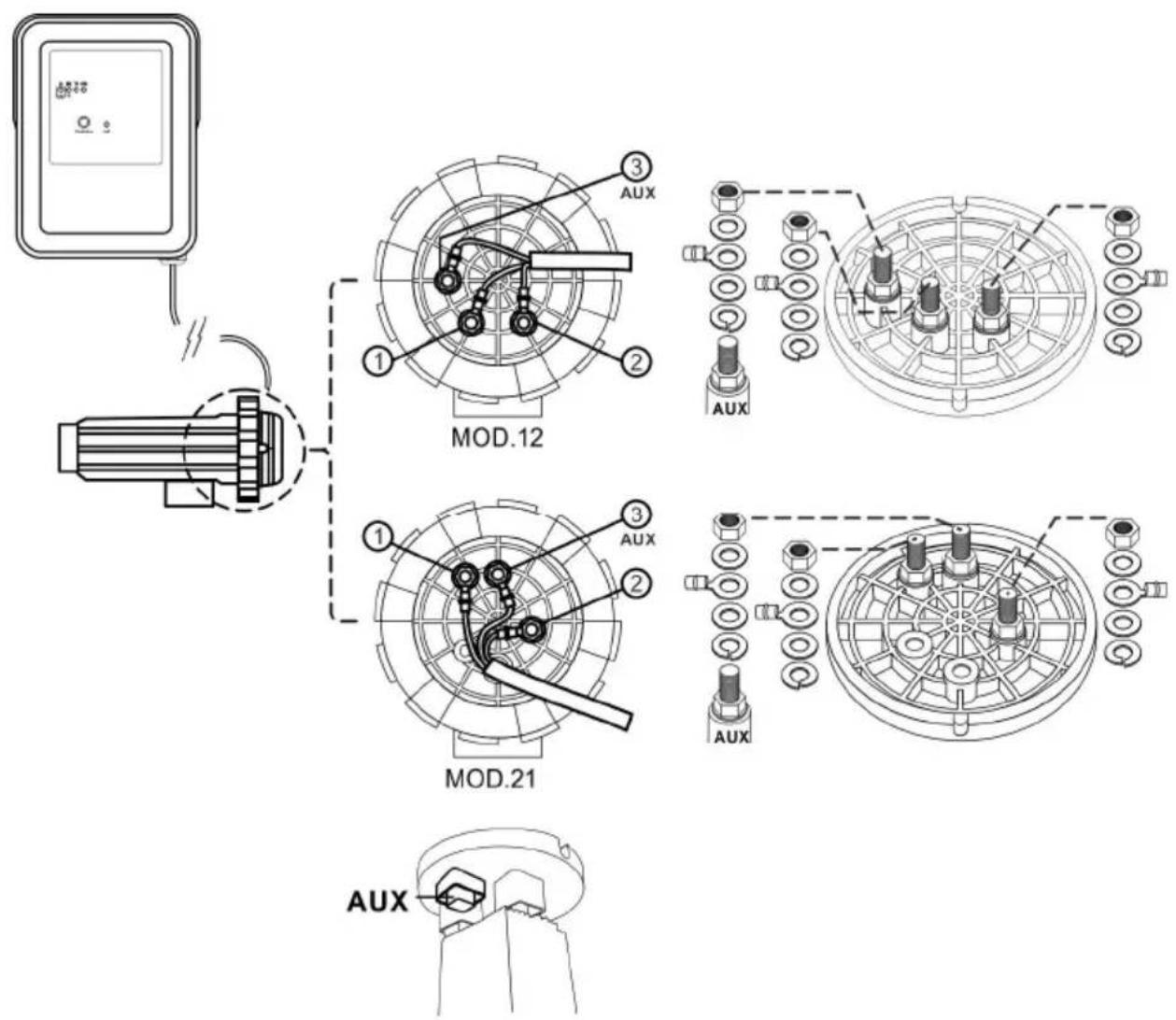

4.3. Collegamenti elettrici della cellula d' elettrolisi A causa dell'intensità di corrente relativamente elevata che circola per i cavi di alimentazione della cellula elettrolitica, non si deve assolutamente modificare la lunghezza né il diametro degli stessi senza consultare previamente il suo distributore autorizzato. Il cavo di connessione cellula- alimentatore non deve mai superare la lunghezza massima specificata in questo Manuale: MOD.12 (6 A), 8 m.; MOD.21 (3.5 A), 30 m.

1.- Elettrodo 1 (rosso) 2.- Elettrodo 2 (rosso) 3.- Rivelatore di flusso (giallo)

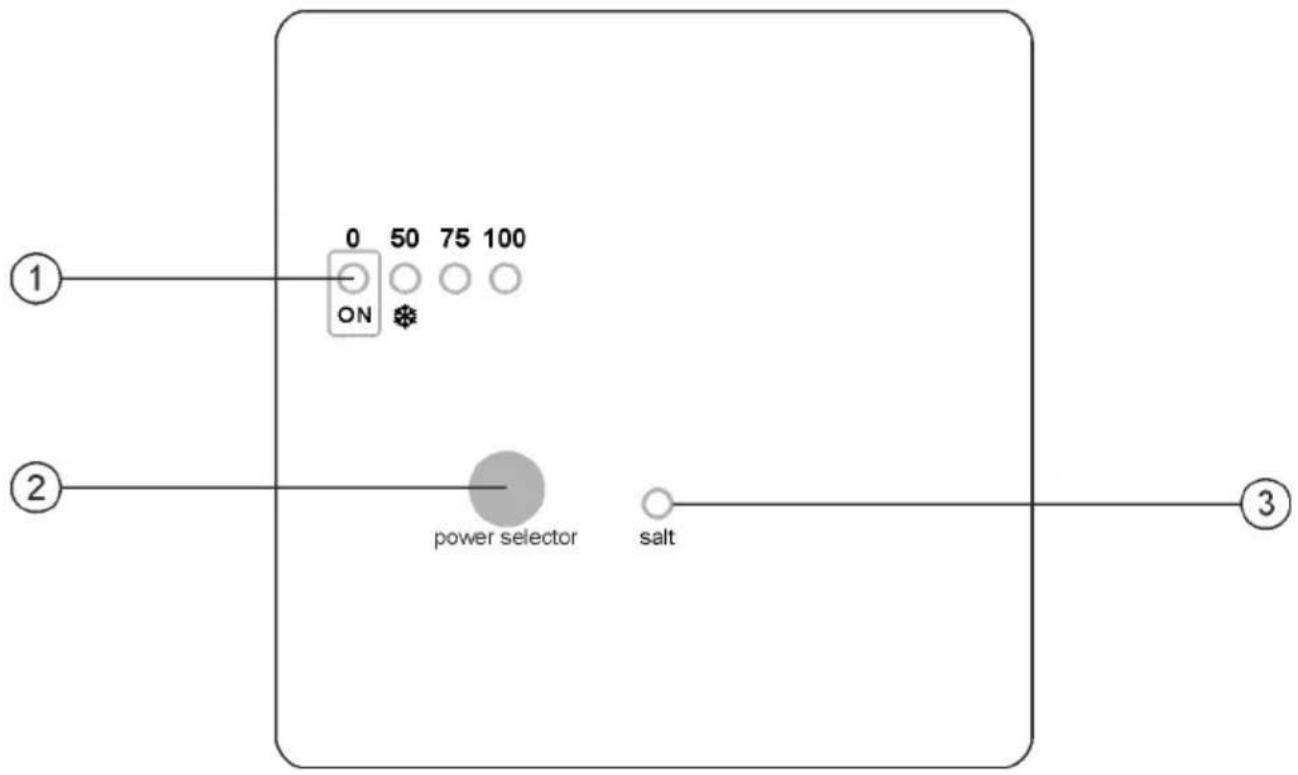

Fig.97 4.4. Controlli ed indicatori Il Sistemi per l’Elettrolisi del Sale sono dotati d’un pannello di controllo situato sulla parte frontale.

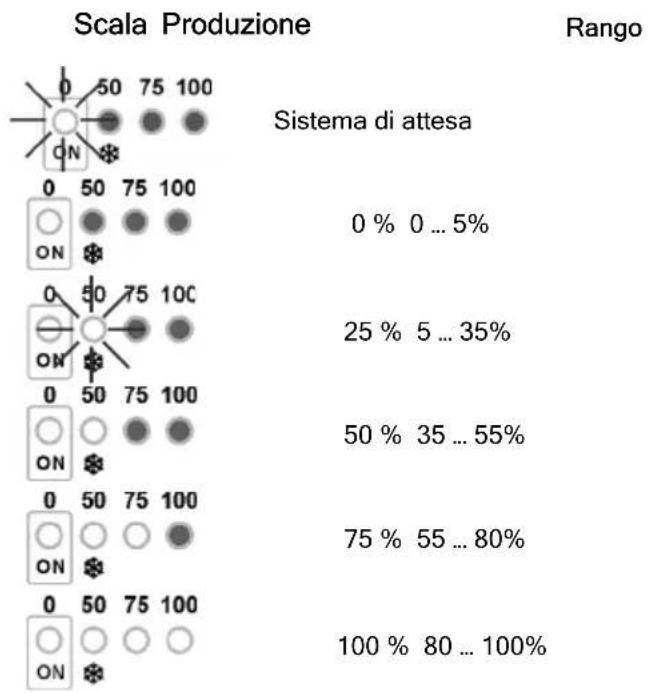

1.- Scala produzione (%) Scala Produzione Rango

25 % 5 … 35% 50 % 35 … 55% 75 % 55 … 80% 100 % 80 … 100% 2.- Tasto di selezione del livello di produzione 3.- ALLARME di SALINITÀ (alta/bassa) Fig. 10. Panello di controllo dei modelli MOD. XX8

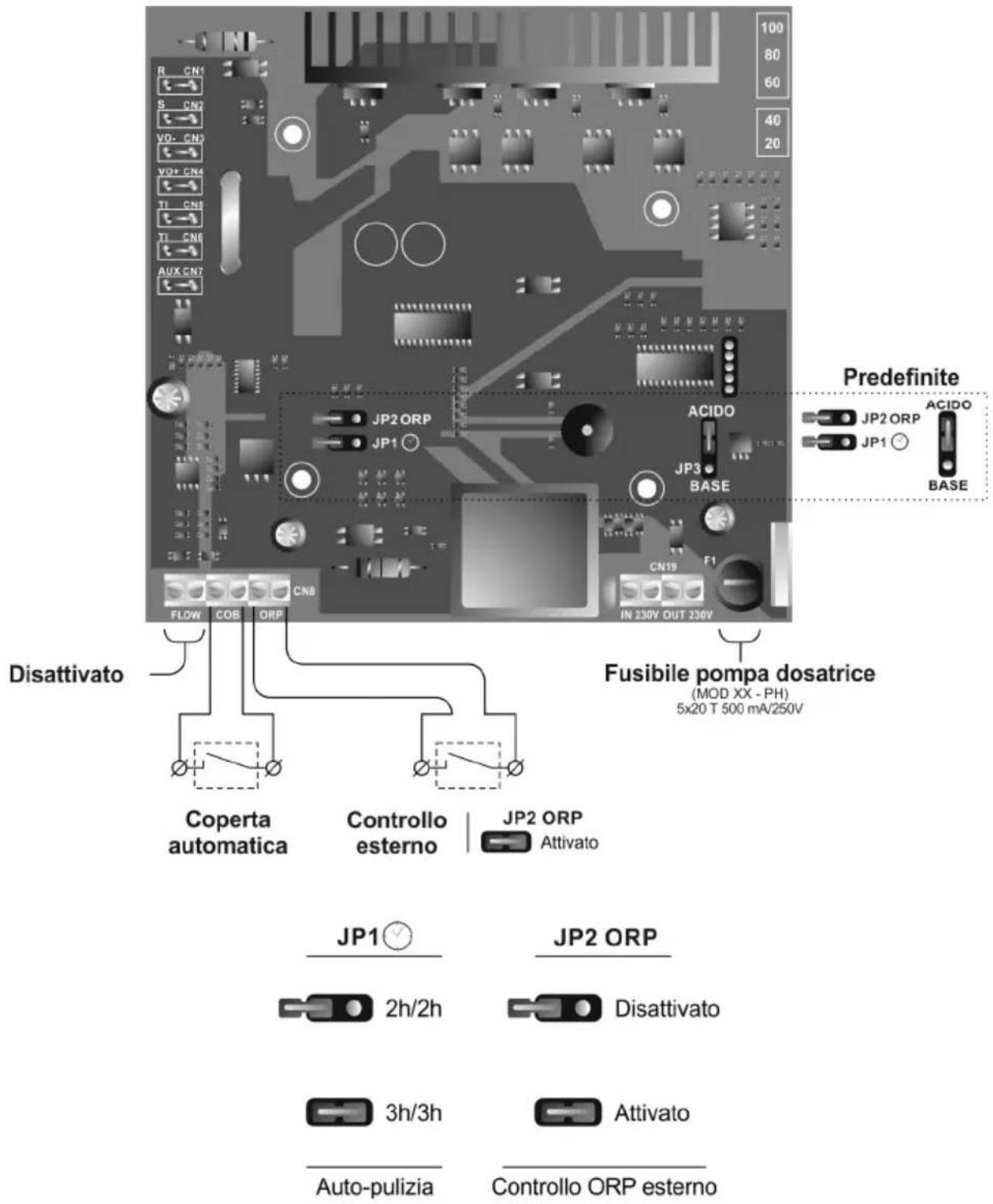

4.5. Programmazione e controllo Oltre alle operazioni base, il Sistema di Elettrolisi al Sale dispone di una entrata per il controllo esterno mediante un controllo ORP, cloro residuo, ecc., oltre ad una entrata per la regolazione della produzione del sistema all'attivazione della copertura automatica della piscina. Consente inoltre la configurazione di tre tipi di AUTOPULIZIA degli elettrodi: TEST, 2/2, 3/3 ore.

Sistema di AUTOPULIZIA DEGLI ELETTRODI: La frequenza d’inversione può essere selezionata mediante il jumper “JP1” situato nella scheda di controllo del sistema (Fig. 11). Questa configurazione diventerà effettiva quando il sistema si stacchi e torni a collegare.

Controllo COPERTURA AUTOMATICA: il sistema dispone di una entrata per contatto libero da tensione. Quando si chiude il contatto collegato a questa entrata (copertura automatica CHIUSA), il sistema d’elettrolisi riduce la produzione al 10% del valore nominale (l’indicatore “50%” della scala di produzione rimarrà illuminato).

Controllo ESTERNO: il sistema dispone di una entrata ausiliare aggiuntiva per contatto libero da tensione. Questa entrata può essere utilizzata per far interagire il sistema di elettrolisi con un controllo esterno (ORP, CLORO RESIDUO, FOTOMETRO, ecc.). Quando il contatto collegato a questa entrata è APERTO, il sistema d’elettrolisi si blocca. Per attivare l'entrata è necessario inserire il jumper “JP2”, situato nella scheda di controllo dell’unità. Questa configurazione diventerà effettiva quando il sistema si stacchi e torni a collegare.9

Fig. 1110 4.6. Avviamento

1. Assicurarsi che il filtro sia perfettamente pulito, e che la piscina e l'impianto non contengano

rame, ferro ed alghe, nonché che tutti gli impianti di riscaldamento installati siano compatibili con la presenza di sale nell'acqua.

2. Equilibrare l'acqua della piscina. Questo ci permetterà di ottenere un trattamento più efficace

con una minore concentrazione di cloro libero nell'acqua, nonché una vita utile più lunga degli sensori insieme ad una minore formazione di depositi calcarei nella piscina. a) Il pH deve essere di 7.2-7.6 b) L'alcalinità totale deve essere di 60-120 ppm.

3. Nonostante il sistema per l’elettrolisi del sale possa lavorare con un valore di salinità di 5 – 12

g/l, è preferibile cercare di mantenere il livello minimo di sale raccomandato di 6 g/l aggiungendo 6 kg per ogni m

d’acqua, sempreché l’acqua non contenga già sale per propria natura. Non aggiungere il sale attraverso la cellula. Aggiungere direttamente nella piscina o nel serbatoio di compensazione (lontano dal canale di sfioro della piscina).

4. Quando si aggiunge il sale, e nel caso in cui la piscina sia utilizzata immediatamente, realizzare

un trattamento con cloro. Come dose iniziale, si possono aggiungere 2 g/m³ di acido tricloroisocianurico.

5. Prima di iniziare il ciclo di lavoro, spegnere l’alimentatore ed accendere la pompa del

depuratore per 24 ore, allo scopo di assicurare la completa dissoluzione del sale.

6. Dopo di che avviare il sistema per l’elettrolisi del sale, impostando il livello di produzione dello

stesso, in modo che si mantenga il livello di cloro libero dentro i livelli raccomandati (0.5 - 1.5 ppm). NOTE: per potere stabilire il livello di cloro libero si dovrà usare un kit di analisi.

7. In piscine molto assolate o fortemente utilizzate, è consigliabile mantenere un livello di 25-30

g/m³ di stabilizzante (acido isocianurico). In nessun caso, si dovrà superare il livello di 75 g/m³. Questo sarà di grande aiuto per evitare la distruzione del cloro libero presente nell'acqua dovuta all'azione della luce solare.11

5. OPERAZIONE:_____________________________________________________________

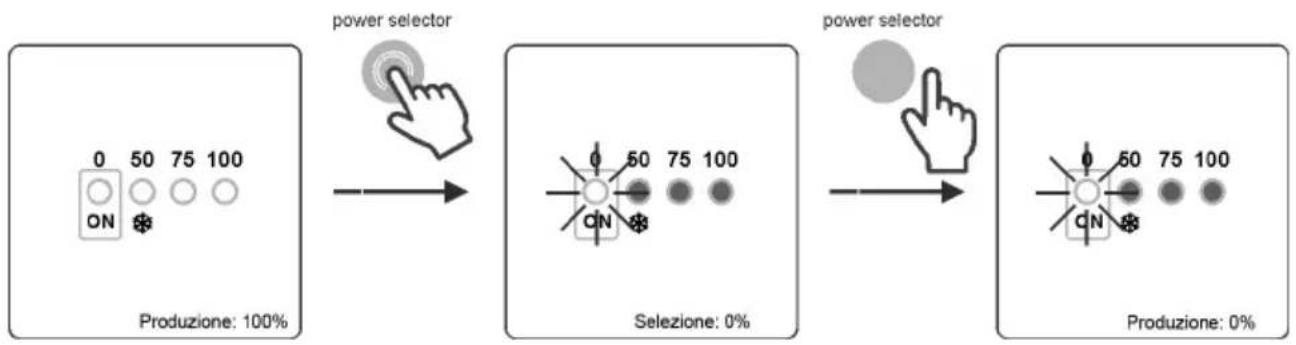

5.1. Sistema detenido Il sistema entra nella modalità “IN ATTESA” premendo il tasto SELECTOR” [2] fino a che l’indicatore “ 0 % “ comincia a lampeggiare continuamente. In questa situazione non vi è produzione nella cellula d’elettrolisi.

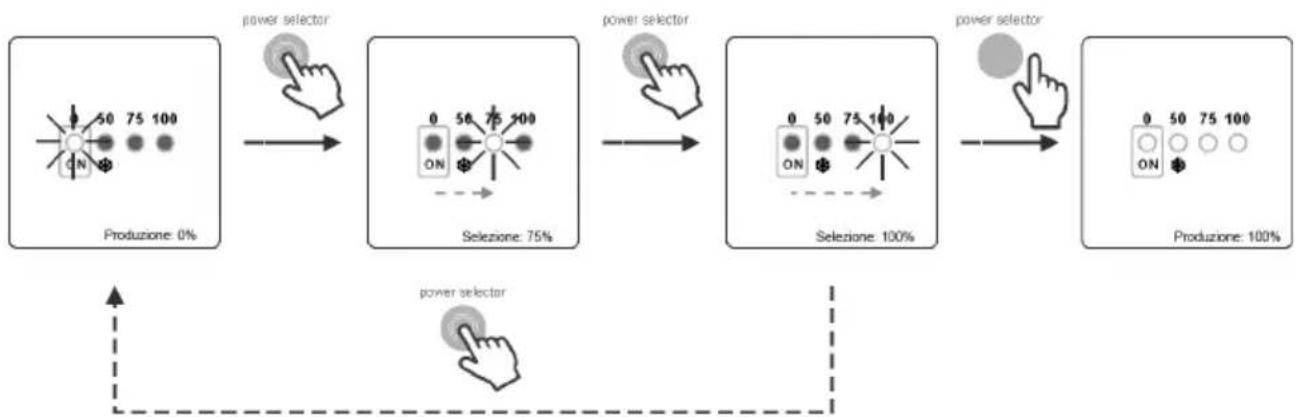

Fig. 12 5.2. Selezione del livello di produzione Per selezionare il livello di produzione desiderato, premere di seguito i tasti “POWER SELECTOR” [2] fino a quando l’indicatore corrispondente al livello di produzione desiderato che lampeggerà costantemente. Trascorsi alcuni secondi, il sistema imposterà la produzione sul livello selezionato.

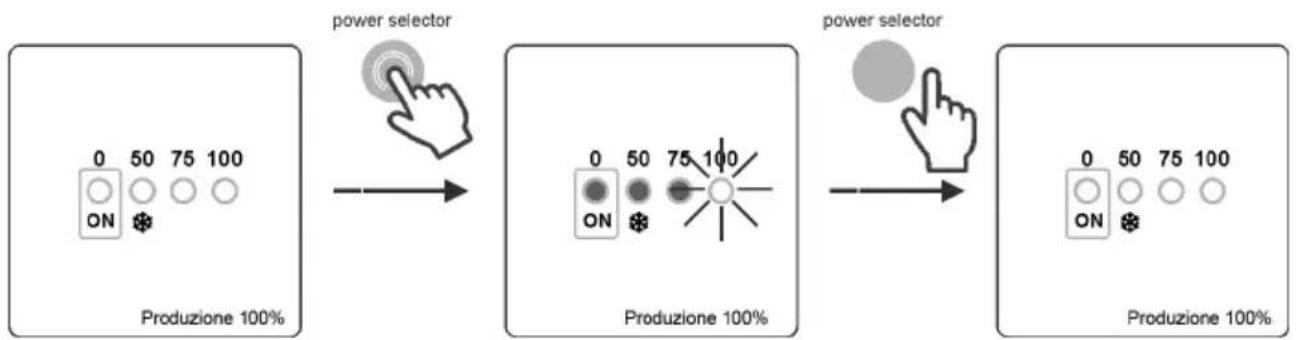

Il setpoint di produzione programmato può essere visualizzato in qualsiasi momento premendo una volta il tasto "SELETTORE DI POTENZA" [2]. Il led corrispondente al livello di produzione programmato lampeggerà per alcuni secondi. Dopo questo tempo, l'indicatore di produzione indicherà l'attuale livello di produzione.12 Fig. 14

durante i periodi di bassa temperatura dell'acqua, dove la richiesta di cloro sarà bassa, selezionare un livello di produzione [1] di 60%, perché in questo modo il consumo di energia e la durazione degli elettrodi è ottimizzato. 5.3. Modo TEST Per accedere al MODO TEST, ridurre il livello di produzione a “0 %” premendo ripetutamente il tasto “” [2] (Fig. 15). Una volta bloccato il sistema, mantenere premuto lo stesso tasto per 10 secondi. Il sistema indicherà l'avvio del MODO TEST con l'accensione simultanea di tutti gli indicatori per un secondo. Quindi selezionare il livello di produzione desiderato premendo POWER SELECTOR "[2]. Quando il sistema è in MODALITÀ TEST, l'intensità del LED indicatore "0%" varierà in modo sequenziale.

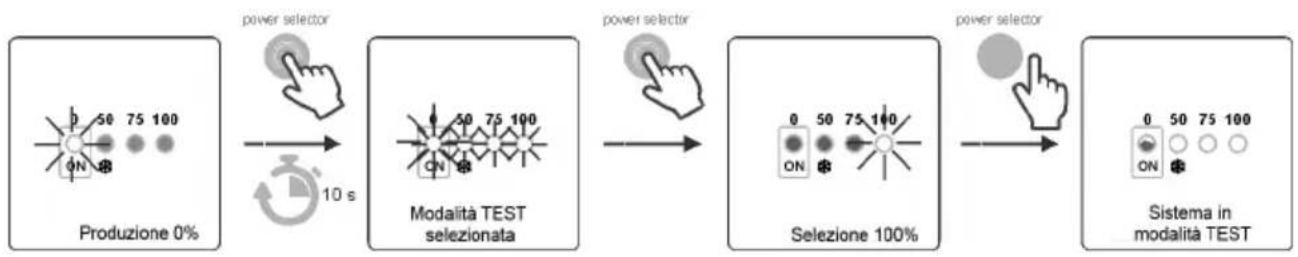

Fig. 15 Quando il sistema entra in MODO TEST vengono azzerati il temporizzatore di cambio di polarità ed il livello di produzione selezionato. In questo modo il sistema è completamente operativo ed esegue le inversioni di polarità degli elettrodi ogni 2 minuti. Per uscire dal MODO TEST, il sistema deve essere spento dalla rete a 230 Vac per alcuni secondi. Accensione il sistema nuovamente, torna automaticamente al programma di autopulizia precedente.13 5.4. Allarmi

LIVELLO DI SALE ALTO

Qualora sia stato aggiunto del sale in eccesso, la fonte di alimentazione ridurrà automaticamente il livello di potenza rispetto a quello selezionato. L’indicatore “SALT” [3] rimarrà illuminato. In questo caso svuotare una parte della piscina (per esempio il 10% circa) ed aggiungere dell'acqua fredda per diminuire la concentrazione salina. Per conoscere il livello di sale in modo preciso vi raccomandiamo l’utilizzo di un misuratore portatile di salinità-temperatura.

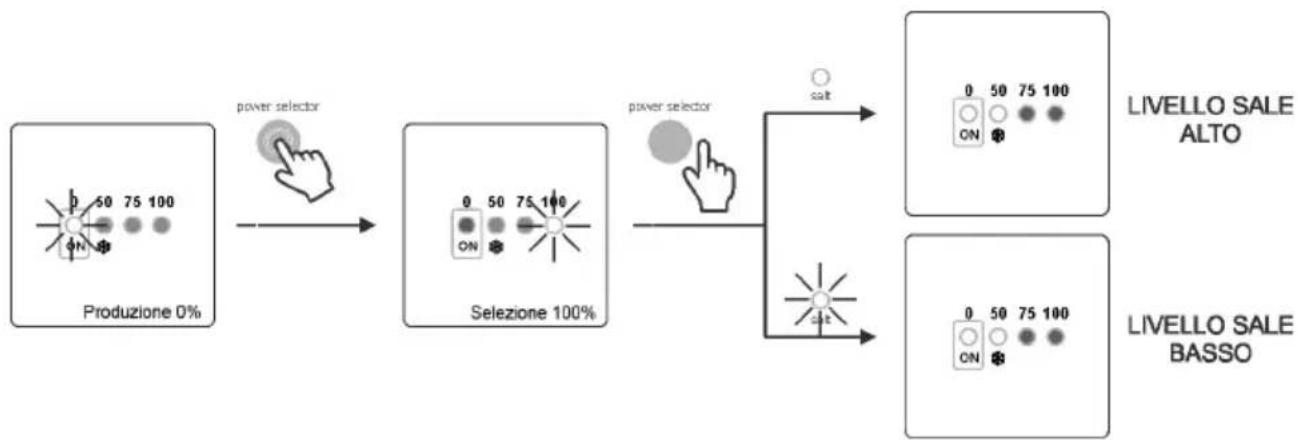

LIVELLO DI SALE BASSO

Qualora il livello del sale nell’acqua della piscina sia inferiore a quanto raccomandato, la fonte di alimentazione non potrà raggiungere il livello d’uscita selezionato. L’indicatore “SALT” [3] lampeggerà. È possibile che il sistema indichi un livello di sale basso in caso di temperatura inferiore a 20

C, o se l'elettrodo ha raggiunto la fine della sua vita utile. In questo caso, determinare il livello salino dell’acqua ed aggiungere la quantità di sale necessario. Il tipo di sale comune (NaCl) indicato per l’elettrolisi salina non deve presentare additivi (antinfeltrenti, ioduri) e deve essere idoneo al consumo umano. Per conoscere il livello di sale in modo preciso vi raccomandiamo l’utilizzo d’un misuratore portatile di salinità- temperatura.

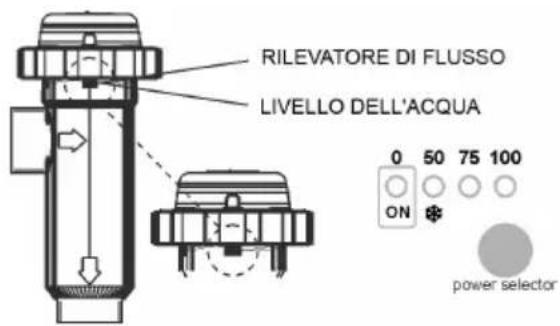

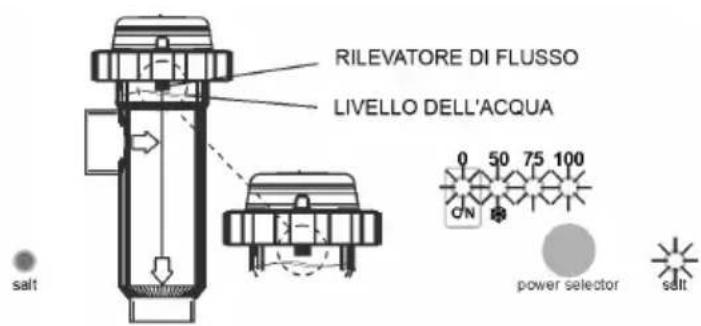

LIVELLO D’ACQUA NELLA CELLULA / RIVELATORE DI FLUSSO (GAS) Qualora si formi un bolla d’aria o di gas nella parte superiore della cellula d’elettrolisi ed il RIVELATORE DI FLUSSO non sia sommerso, il sistema bloccherà automaticamente la produzione, e tutti i led del pannello di controllo lampeggeranno. Il sistema verrà riavviato automaticamente non appena ristabilito il passaggio dell'acqua nella cellula o eliminata la bolla.14

1. Rivelatore di gas sommerso. Sistema

2. Gas rivelato. Sistema bloccato.

Quando il controllatore esterno avverte un valore superiore al setpoint fissato, arresta automaticamente la produzione ed il led "0%" della scala di produzione [1] emette scintillii intermittenti.15

6.1. Manutenzione della cellula d’elettrolisi La cellula deve essere mantenuta nelle condizioni adeguate per assicurarle una lunga vita. Evitare che si formino incrostazioni calcaree sugli stessi. Il sistema per l’ELETTROLISI del SALE dispone d’un sistema di pulizia automatica degli elettrodi, per questo non è prevista la realizzazione di nessuna pulizia aggiuntiva. Tuttavia, se fosse necessario effettuare la pulizia all'interno della cellula, procedere nel modo seguente:

1. Staccare l’alimentazione 230 Vac del sistema.

2. Svitare il dado di chiusura situato all'estremo dove si trovano gli elettrodi, ed estrarre il

pacchetto degli elettrodi.

3. Utilizzare una soluzione diluita di acido cloridrico (una parte di acido cloridrico in 10 parti

d’acqua), immergendovi il pacchetto degli elettrodi per 10 minuti al massimo.

4. NON RASCHIARE NÉ SPAZZOLARE LA CELLULA ELETTROLITICA.

Gli elettrodi d’un sistema per l’ELETTROLISI del SALE sono costituiti da lamine di titanio ricoperte da uno strato di ossidi di metalli nobili. I processi di elettrolisi che si producano sulla sua superficie provocano un’usura progressiva, per ciò, allo scopo di ottimizzare il tempo di durata degli stessi, si dovrebbe tenere conto dei seguenti aspetti:

1. Nonostante si tratti di sistemi per l’ELETTROLISI del SALE AUTOPULENTI, un

funzionamento prolungato del sistema a valori di pH superiori a 7,6 in acque di elevata durezza, può produrre l'accumulo di depositi calcarei sulla superficie degli elettrodi. Questi depositi deterioreranno progressivamente il rivestimento, causando una diminuzione della loro vita utile.

2. Puliture/lavaggi frequenti degli elettrodi (come quelli descritti precedentemente)

accorceranno la loro vita utile.

3. Il funzionamento prolungato del sistema a salinità inferiori a 3 g/l causa un

deterioramento prematuro degli elettrodi.

4. L'utilizzo frequente di prodotti alghicidi con alto contenuto di rame, può provocare la

deposizione dello stesso sugli elettrodi, danneggiando progressivamente il rivestimento. Ricordare che il migliore alghicida è il cloro.16

7. PROBLEMI / SOLUZIONE:____________________________________________________

Staccare sempre l'apparecchio della rete elettrica prima di intraprendere ogni azione richiesta per risolvere possibili problemi. Qualsiasi problema che non è previsto nella lista seguente dovrà essere risolto da un tecnico autorizzato.

L'indicatore di produzione indica sempre "0" in ogni livello di produzione scelto

Verificare lo stato degli elettrodi. Verificare le connessioni tra l’alimentatore e la cellula elettrolitica. Verificare la concentrazione di sale

L’alimentatore non si accende

Verificare che il sistema sia correttamente collegato a 230 V/50-60 Hz nel quadro di manovra della piscina. Verificare lo stato del fusibile situato nella parte inferiore dell’impianto.

Il livello di cloro libero nella piscina è basso

Verificare che il sistema produca cloro nel ritorno della piscina. Assicurarsi che i parametri chimici dell’acqua (pH, cloro combinato, acido isocianurico) siano corretti. Aumentare il tempo di filtraggio. Aggiungere stabilizzante di cloro (acido cianurico) fino a raggiungere un livello di 25- 30 g./m

Número di elettrodi MOD. 12

Peso netto (imballaggio incluso) MOD. 12

Sistema di controllo Microprocessore. Tastiera a membrana con pulsanti di controllo ed indicatori di funzionamento. E/U controllo: 2 entrate (tipo contatto libero di tensione) per stato della copertura automatica e controllatore esterno (ORP, CLORO RESIDUAL, etc.). Uscita cellula: controllo di produzione Rango di salinità / Temperatura:

3 - 12 g/l. / +15 – 40oC.

Auto-pulizia Inversione di polarità automatica Temperatura d’operazione

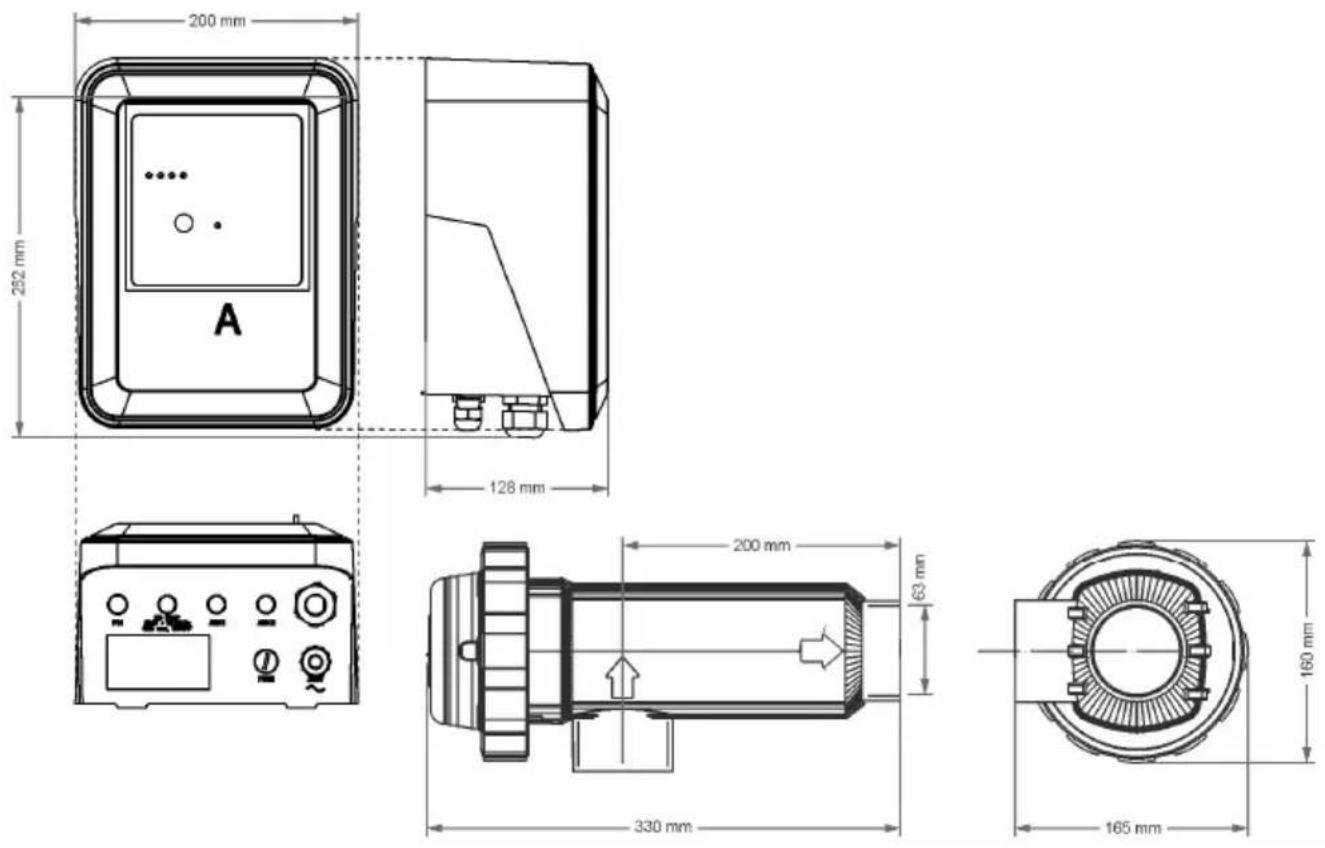

Refrigerazione: convezione naturale Materiale Alimentatore ABS Cellula di elettrolisi Metacrilato transparente18 Dimensioni19

9.1.1. Ai sensi delle presenti disposizioni, il venditore garantisce che il prodotto corrispondente

a questa garanzia non presenta alcun difetto al momento della consegna.

9.1.2. Il Periodo Totale di Garanzia è de 2 ANNI.

9.1.3. Il Periodo Totale di Garanzia è calcolato dal momento della consegna all'acquirente.

L’elettrodo è coperto da una garanzia di 2 ANNI (o 3.000 ore), non estendibile. La sonda di pH è coperta da una garanzia di 6 MESI, non estendibile.

9.1.4. In caso di difetto del prodotto segnalato dall’acquirente al venditore durante il periodo di

garanzia, il venditore sarà tenuto a riparare o sostituire il prodotto a proprie spese nel luogo che ritenga opportuno, salvo nel caso in cui ciò risulti impossibile o sproporzionato.

9.1.5. Nel caso in cui il prodotto non possa essere riparato o sostituito, l’acquirente potrà

richiedere una riduzione proporzionale del prezzo ovvero, qualora il difetto sia sufficientemente importante, la risoluzione del contratto di vendita.

9.1.6. Le parti sostituite o riparate in virtù della presente garanzia non estenderanno la durata

della garanzia del prodotto originale, sebbene siano coperte da una garanzia propria.

9.1.7. Affinché la presente garanzia sia efficace, l’acquirente dovrà poter certificare la data

d’acquisto e di consegna del prodotto.

9.1.8. Qualora l'acquirente, trascorsi oltre sei mesi dalla consegna del prodotto allo stesso, ne

dichiari un difetto, dovrà dimostrarne l’origine e l’esistenza.

9.1.9. Il presente Certificato di Garanzia non limita o pregiudica i diritti dei consumatori ai sensi

delle vigenti norme legali nazionali di carattere imperativo. 9.2. CONDIZIONI PARTICOLARI

9.2.1. Affinché la presente garanzia sia efficace, l’acquirente dovrà seguire strettamente le

indicazioni del fabbricante comprese nella documentazione allegata al prodotto, qualora essa risulti applicabile in base alla gamma ed al modello del prodotto.

9.2.2. Qualora venga specificato un calendario per la sostituzione, la manutenzione o la

pulizia di determinate parti o componenti del prodotto, la garanzia sarà valida solamente nel caso in cui tale tempistica sia stata correttamente rispettata.

9.3.1. La presente garanzia sarà applicabile unicamente alle vendite eseguite nei confronti di

consumatori; per “consumatori” si intendono le persone che acquistino il prodotto per scopi estranei alla rispettiva attività professionale.

9.3.2. Non verrà concessa alcuna garanzia a copertura della normale usura dovuta all’utilizzo

del prodotto, né per i pezzi, i componenti e/o i materiali fungibili o di consumo (ad eccezione dell’elettrodo).

9.3.3. La garanzia non copre i casi in cui il prodotto: (i) sia stato oggetto di uso improprio: (ii)

sia stato ispezionato, riparato, manutenuto o manipolato da personale non autorizzato: (iii) sia stato riparato o manutenuto con pezzi non originali o (iv) sia stato installato o messo in servizio in modo improprio.20

9.3.4. Qualora la mancanza di conformità del prodotto sia conseguenza d’una impropria

installazione o messa in servizio, la presente garanzia sarà valida nel caso in cui tale installazione o messa in servizio sia inclusa nel contratto di acquisto-vendita del prodotto e sia stata eseguita dal venditore o sotto la propria responsabilità.

9.3.5. Danni e difetti del prodotto dovuti alle seguenti cause:

o Programmazione difettosa del sistema e/o calibratura inadeguata dei sensori di pH/ORP per l'utente. o Funzionamento a concentrazioni di salinità inferiori a 3 g/l di cloruro sodico e/o temperature inferiori a 15

o Funzionamento in condizioni di pH superiore a 7,6. o Impiego di prodotti chimici non esplicitamente autorizzati. o Esposizione ad ambienti corrosivi e/o temperature inferiori a 0

La seguente gamma di sistemi di elettrolisi del sale è certificata per l'uso finale nelle piscine: Prodotti certificati: SCG60 (MOD.12), SCG100 (MOD.21). I prodotti sopra menzionati sono conformi alle seguenti Direttive CE e Standard: o Direttiva bassa tensione (LVD) 2014/35 / UE. o Direttiva sulla compatibilità elettromagnetica (EMC) 2014/30 / UE. o Direttiva ROHS 2011/65 / CE.
