Tipo di prodotto	Frequenzimetro/Tachimetro digitale
Marca	Kübler
Modello	Codix 522
Display	LED rosso, 6 cifre, altezza 8 mm
Campo di visualizzazione	0 a 999999
Precisione	< 0,1%
Frequenza di ingresso max	6 kHz (24 V), 20 kHz (12 V), 8 kHz (10-30 V) secondo configurazione
Alimentazione	10...30 V CC, max. 55 mA

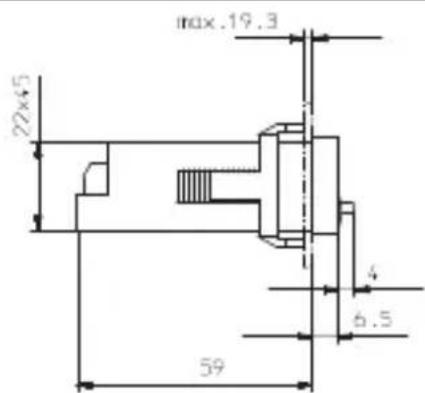

Dimensioni di incasso	22,2 x 45 mm
Dimensioni della custodia	48 x 24 mm (secondo DIN 43700)
Peso	Circa 50 g
Grado di protezione	IP65 (pannello frontale)
Temperatura di esercizio	-20 a +65 °C (10-26 V), -20 a +55 °C (>26-30 V)
Ingressi	INP A programmabile NPN/PNP, resistenza 5 kΩ
Uscita opzionale	Optoaccoppiatore NPN (collettore/emettitore aperti, max. 30 V/10 mA)
Funzioni di misura	Conversione in 1/s o 1/min, filtro 30 Hz, fattori moltiplicatore/divisore, attesa massima
Pulizia	Panno morbido umido
Conformità	EN 61010, EN 55011 classe B, EN 61000-6-2
Memorizzazione	EEPROM

Domande frequenti - Codix 522 Kübler

Come programmare il Codix 522 ?

Premere contemporaneamente i due pulsanti anteriori e accendere l'apparecchio, oppure tenere premuto per 5 secondi sotto tensione. Il display mostra 'Pro'. Rilasciare, quindi seguire le istruzioni per ciascun parametro. Usare il tasto sinistro per selezionare e il destro per modificare. Confermare con 'EndPro' e 'Yes'.

Cosa significa il display lampeggiante?

Sul Codix 522, non è previsto alcun lampeggio. Sul Codix 523 (contatore di tempo), il punto decimale della cifra meno significativa lampeggia quando la misurazione del tempo è attiva. Per il Codix 522, il display è fisso.

Qual è la precisione di misura?

La precisione è inferiore a 0,1%. Per frequenze inferiori a 38 Hz, la misura si basa sulla durata del periodo; al di sopra, su un tempo di portellonaggio di 26,3 ms.

Posso usare il Codix 522 con un sensore NPN o PNP?

Sì, la polarità degli ingressi è programmabile. Nel menu 'InPol', è possibile scegliere npn (commutazione a 0 V) o pnp (commutazione a +U).

Come impostare il fattore di moltiplicazione?

Nel menu 'FACt', impostare il fattore di moltiplicazione da 00.0001 a 99.9999 (punto decimale fisso a 4 decimali). Il valore 0 non è accettato. Usare il tasto sinistro per selezionare la cifra, il destro per regolare.

A cosa serve l'uscita optoaccoppiatore?

L'uscita optoaccoppiatore (opzione) viene attivata quando la frequenza misurata è 0, consentendo di indicare una macchina ferma. Può commutare fino a 30 V CC / 10 mA.

Qual è la frequenza massima di ingresso?

La frequenza massima dipende dalla tensione di alimentazione: 6 kHz a 24 V, 20 kHz a 12 V, e 8 kHz per 10-30 V con livello standard 5 V.

Come pulire il pannello frontale?

Utilizzare un panno morbido umido. Non utilizzare solventi o prodotti abrasivi. Il grado di protezione IP65 del pannello frontale resiste all'acqua ma richiede una pulizia delicata.

Cosa fare se l'apparecchio non mostra nulla?

Verificare l'alimentazione (10-30 V CC) e le connessioni. Assicurarsi che la polarità sia corretta (morsetto 1: +U, morsetto 2: GND). Se il problema persiste, controllare il fusibile o contattare il servizio post-vendita.

Il Codix 522 può misurare in giri al minuto?

Sì, nel menu 'Unit' è possibile scegliere la visualizzazione in 1/s o 1/min. Per ottenere giri al minuto, impostare il fattore di moltiplicazione in base al numero di impulsi per giro.

MANUALE UTENTE Codix 522 Kübler

1.1 Istruzioni per la sicurezza e avventenze

Utilizzare questi visualizzatori solo

• in maniera conforme alla loro destinazione
• se la loro condizione tecnica è perfetta
• osservando le istruzioni di utilizzo e le norme generali di sicurezza.

1.2norme generali di sicurezza.

1. Prima di qualsiasi lavoro d'installazione o di manutenzione, accertarsi che l'alimentazione del visualizzatore digitale sia interrotta.
2. Utilizzare quello visualizzatore solo in maniera conforme alla sua destinazione: La sua condizione tecnica deve essere perfetta. Osserva re le istruzioni di utilizzo e le norme generali di sicurezza.
3. Rispettare lenorme specifiche al paese e all'utilizzatore.
4. Il visualizzatore digitale non conviene per delle zone che presentino rischi d'esplosione, né per i campi d'utilizzo escludi della norma EN 61010, Parte 1.
5. Il visualizzatore digitale deve funzionare solo se è stato inserto a regola d'arte, in conformità con le prescrizioni del capitolo "Caratteristica technique generali".

1.3 Utilizzazione in conformità

Il visualizzatore digitale può essere utilizzato solo in qualità d'apparecchiatura incassata. Questo prodotto trova la sua applicazione nei processi industriali ed i comandi, nel Campo delle linee di produzione delle industrie metallurgiche, del legno, delle materie plastiche, della carta, del vetro, dei tessili ecetera. Le sovratensioni ai terminali dell'apparecchiatura devono essere limitate ai valori della categoria di sovratensione II. Se il visualizzatore digitale è utilizzato per la sorveglianza di machine o di processi ove, in caso di guasto o di errori di manipolazione dell'apparecchio, possano presentarsi rischi di danni alla machine o d'incidenti per gli operatori, l'utente dev assume le appropriate misure di sicurezza.

1.4 Descrizione

CODIX 521

Attenzione: Leggere in primo luogo il paragrafo 2 di CODIX 524, poi continuare alla pagina 2.

CODIX 522

Attenzione: Leggere in primo luogo il paragrafo 2 di CODIX 524, poi continuare alla pagina 4.

CODIX 523

Attenzione: Leggere in primo luogo il paragrafo 2 di CODIX 524, poi continuare alla pagina 6.

CODIX 524

Il modello CODIX 524 è statoconcepto in modo tale da farne un appearecchio universale. Secondo il modo di funzionamento selezionato,esso si comporta come

• il contatore di impulsi CODIX 521 (vedi pagina 2)
  oppure
• il frequenzimetro CODIX 522 (vedi pagina 4)
  oppure
• il contatore di tempo CODIX 523 (vedi pagina 6)

2. Regolazione dei parametri di funzionamento

a. Premere i due tasti sulla parte anteriore e mettere l'apparecchio sotto tensione o, qualora l'apparecchio sia sotto tensione, premere i due tasti per 5 secondi.
b. Sul display compare il seguente messaggio

P r o G

c. Al rilascio dei tasti, il display visualizza

no

c1. Mantenere il tastingo sinistro premuto, poi premere il tastingo destro per interrompere l'operazione di programmazione.
c2. Premere il tasto destro. Il display indica

YES

d. Mantenere il tasto sinistro premuto, poi premere il tasto destro per richiamare il primo parametro.

e. Al rilascio dei tasti, compare, ad intervalli di un secondo, il titolo del menu e la regolazione del punto del menu in essere. Premere un tasto: la visualizzazione alternata cessa ed il display indica solo la regolazione del punto del menu.
f. Un impulso sul tasting doestro consente di passare al valore successivo del parametro in fase di regolazione. Per inseire dei dati numerici (per esempio al momento della regolazione del fattore), selezionare prima la decadetramite il tasting sinistro, poi regolare il suo valore con il tasting doestro.
g. Mantenere il tasto sinistro premuto, poi pre- mere il tasto destro per richiamare il punto successivo del menu.
h. L'ultimo parametro del menu "EndPro" permette, selezionando "Yes", di uscire dal menu di programmazione e di salvare i nuovi valori. Selezionando "no", la programmazione riparte dall'inizio, conservando gli ultimi valori inserti. In questo modo, è possibile controllarie modificarli di nuovo.

3. Routine di programmazione

Il primo punto del menu è la selezione del modo di funzionamento base. Determina le funzioni dell'apparecchio.

nodE

count

Modo contatore di impulsi. Continuare al paragrafo 4. di CODIX 521 alla pagina 2

Rha

Modo frequezimetro. Continuare al paragrafo 4. di CODIX 522 alla pagina 4

knnEe

Modo contatore di tempo. Continuare al paragrafo 4. di CODIX 523 alla pagina 6

Contatore di impulsi/Indicatore di po sizi one CODIX 521

(CODIX 524: modo contatore di impulsi)

1. Descrizione

• Contatore con display a 6 decadi con funzione SET/RESET
• Display a LED rossi, altezza 8 mm

• Campo di visualizzazione -199 999 .. 999 999

• Soppressione degli zeri in testa

• Programmazione tramite due tasti sulla parte frontale
• Programmazione guidata tramite messaggi sul display
• Modi di funzionamento del contatore: Entrata di conteggio INP A + senso di conteggio INP B (Cnt.Dir)

Conteggio differenziale INP A - INP B (up.dn)
Somma INP A + INP B (up.up)

Conteggio progressive/regressivo INP A 90^ INP B x 1 (quAd)

Conteggio progressive/regressivo
INP A 90^ INP B x 2 (quAd2)

Conteggio progressive/regressivo INP A 90^ INP B x 4 (quAd4)

• Uscita tramite accoppiatore ottico in opzione

2. Entrate

INP A

Entrata di conteggio dinamica.

INP B

Entrata di conteggio dinamica.

SET/RESET

Entrata dinamica di SET/RESET, accoppiata in parallele con il tasto SET/RESET rosso. Regola il contatore sul valore predefinito.

3. Uscita tramite accoppiatore ottico (in opzione)

L'accoppatatore ottico è attenuato per un valore visualizzato < 0 . Ciò consente di utilizzare l'apparecchio come contatore semplice nel caso di un conteggio regressivo.

4. Routine di programmazione

I parametri regolabili dell'apparecchio sono indicati di seguito nell'ordine in cui sono visualizzati sul display. Percio, la programmazione dell'apparecchio è completata dopo un ciclo di programmazione.

I primi valori indicati corrispondono a quelli regolati in fabbrica

4.1 Polarità delle entrata

InPol

npn: commutazione a 0 V

pnp: commutazione a +U_B

4.2 Attivazione del filtro 30Hz (INP A, INP B)

FILER

Ilhetto permette di impostare la frequenza max di conteggio all'ingresso*

FF

Filtro 30 Hz disattivato (f_max)

00

Filtro 30 Hz attenuator

4.3 Modo di funzionamento del contatore

lnPut

Entrata di conteggio e entrata di senso di conteggio

INP A: Entrata di conteggio

INP B: Entrata di senso di conteggio

U P dn

Conteggio differenziale

INP A: Entrata di conteggio progressivo

INP B: Entrata di conteggio regressivo

U P U P

Somma

INP A: Entrata di conteggio progressivo

INP B: Entrata di conteggio progressivo

9uRd

Discriminatore di fase

INP A: Entrata di conteggio 0^ INP B: Entrata di conteggio 90

90Rd

Discriminatore di fase con radoppiamento degli impulsi

INP A: Entrata di conteggio 0^

INP B: Entrata di conteggio 90^

Ogni fronte di INP Aiene contata.

9uRd 4

Discriminatore di fase con quadruplicazione degli impulsi

INP A: Entrata di conteggio 0^

INP B: Entrata di conteggio 90^

Ogni fronte di INP A e di INP B viene contata.

4.4 Fattore di multiplicazione

F Bct or

010000

Fattore regolabile da 00.0001 a 99.9999. Punto decimal fisso regolato a 4 decimali.

999999

La regolazione a "0" non è accettata.

4.5 Fattore di divisione

dU50

010000

Fattore regolabile da 00.0001 a 99.9999. Punto decimale fisso regolato a 4 decimali.

999999

La regolazione a "0" non è accettata.

4.6 Regolazione del punto decimale

dP

Il punto decimale determina la rappresentazione del valore di conteggio. Non ha nessun effetto sul conteggio.

0 nessuna decimal

0000

0.0 una decimale 0.00 due decimali

0.000 tre decimali

4.7 Modo SET/RESET

ESn

PnReE1

Ripristino manuale tramite il tasto SET/RESET rosso ed elettrico tramite l'entrata SET/RESET

no rEs

Nessun ripristino (tasto SET/RESET rosso ed entrata SET/RESET disattivati)

EL rES

Solo ripristino elettrico tramite l'entrata SET/RESET

PnRnE

Solo ripristino manuale tramite il tasto SET/RESET rosso

• dove si verifica una pendolazione, per esempio con i contatti

4.7 Valore SET

SETPt

Il posizionamento dell'apparecchio su un valore predefinito èattivato tramite il tastoSET/RESET rosso otramiteI'entrata SET/RESET.

Valore SET 0 ...999 999 oppure 99.59.59 (il numero di decimali è determinato alla regolazione del punto decimale)

4.9 Fine della programmazione

EndPro

La programmazione è realizata alla più recente. Il valore inserti sono essere controlati e modificati.

La programmazione è conclusa ed i valori inserti sono presi in considerazione come nuovi parametri. Ora, l'apparecchio è pronto per il funzionamento.

Tachimetro/Frequenzimetro CODIX 522

(CODIX 524: modo frequenzimetro)

1. Descrizione

• Frequenzimetro a 6 decadi
• Display a LED rossi, altezza 8 mm
• Campo di visualizzazione 0 .. 999 999
• Suppressione degli zeri in testa.
• Programmazione tramite due tasti sulla parte frontale
• Programmazione guidata tramite messaggi sul display
• Conversione e visualizzazione del valore in 1/s o 1/min
• Uscita tramite accoppiatore ottico in opzione

2. Entrate

INP A

Entrata di conteggio dinamica.

3. Uscita tramite accoppiatore ottico

(in opzione)

L'accoppatatore ottico è attivato per f = 0 . Ciò consente di attivare per esempio unaindicazione macchinaferma.

4. Routine di programmazione

I parametri regolabili dell'apparecchio sono indicati di seguito nell'ordine in cui sono visualizzati sul display. Percio, la programmazione dell'apparecchio è completata dopo un ciclo di programmazione.

I valori indicate in alto corrispondono a quelli regolati in fabbrica.

I primi valori indicati corrispondono a quelli regolati in fabbrica

4.1 Polarità delle entrata

lnPol

npn: commutazione a 0 V

pnp: commutazione a +U_B

4.2 Attivazione del filtro 30Hz

FILER

Ilchiopermettdiimpostare la frequenza maxiconteggio all'ingresso*

Filtro 30 Hz disattivato (f_)

Filtro 30 Hz attenuato

4.3 Fattore di multiplicazione

FRCor

Fattore regolabile da 00.0001 a 99.9999. Punto decimale fisso regolato a 4 decimali.

La regolazione a "0" non è accettata.

4.4 Fattore di divisione

a

Fattore regolabile da 00.0001 a 99.9999. Punto decimale fisso regolato a 4 decimali.

La regolazione a "0" non è accettata.

4.5 Regolazione del punto decimale

dP

Il punto decimale determina la risoluzione

0 nessuna decimale

0.0 una decimal

0.00 due decimali

0.000 tre decimali

• dove si verifica una pendolazione, per esempio con i contatti

4.6 Modo di visualizzazione

Conversione visualizzazione del valore in 1/s

Conversione visualizzazione del valore in 1/min

4.7 Attesa massima

Questo vale indica quando tempo il sistema deve espettare un impulso, la misura esesso attiva, prima di visualizzare 0.

Attesa massima 00,1 s (valore minimo)

Attesa massima 99,9 s

4.8 Fine della programmazione

La programmazione è realizzata alla sua volta. I valori inserti possono essere controllati e modificati.

La programmazione è conclusa ed i valori inserti sono presi in considerazione come nuovi parametri. Ora, l'apparecchio è pronto per il funzionamento.

Contatore di tempo CODIX 523

(CODIX 524: modo contatore di tempo)

1. Descrizione

• Contatore di tempo a 6 decadi, con funzione SET/RESET
• Display a LED rossi, altezza 8 mm
• Campo di visualizzazione 0..999 999
• Suppressione degli zeri in testa.
• Indicazione di funzionamento: il punto decima-le della decade più Bassa lampeggia quando il conteggio è attivo.
• Programmazione tramite due tasti sulla parte frontale
• Programmazione guidata tramite messaggi sul display
• Modi di funzionamento per la misura di tempo
• Misura se INP B non è attivo (GAtE.Lo)
• Misura se INP B è attivo (GatE.hi)

• Start/Stop della misura tramite fronte INP B (Inb.Inb)

• Start della misura tramite fronte INP A, Stop della misura tramite fronte INP B (InA.Inb)
  Campi di misura di tempo h; min; s; h.min.s

• Uscita tramite accoppiatore ottico in opzione

2. Entrate

INP A

Entrata di Start (secondo il tipo d'entrata selezionato)

INP B

Entrata di Start/Stop o entrata di porta (secondo il tipo d'entrata selezionato)

Entrata SET/RESET

Entrata dinamica di SET/RESET, accoppiata in parallele con il tasto SET/RESET rosso. Regola il contatore sul valore predefinito.

3. Uscita tramite accoppiatore ottico (in opzione)

Quando il conteggio è attivo, quest'uscita è alternativamente attivata e disattivata ad una frequenza di 1 Hz.

4. Routine di programmazione

I parametri regolabili dell'apparecchio sono indicati di seguito nell'ordine in cui sono visualizzati sul display. Percio, la programmazione dell'apparecchio è completata dopo un ciclo di programmazione.

I primi valori indicati corrispondono a quelli regolati in fabbrica

4.1 Polarità delle entrata

npn: commutazione a 0 V

pnp: commutazione a +U_B

4.2 Attivazione del filtrio 30Hz (INP A, INP B)

Filtro 30 Hz disattivato
Entrate di Start/Stop non amortizzate

Filtro 30Hz attenuato
Amortizzato delle entrate di Start/Stop per un lavoro per contatti meccanici.

4.3 Tipo d'entrata

Start		dP	Il punto decimale determina la risoluzione dell'unità di tempo programmata.
GReEto	Start/Stop tramite Inp B. Misura di tempo se Inp B (porta) non è attivo o è aperto.
GReEhi	Start/Stop tramite Inp B. Misura di tempo se Inp B (porta) è attivo (livello alto per pnp; livello basso per npn)	0	1
		0.0	1/10 (0,1)
		0.00	1/100 (0,01)
		0.000	1/1000 (0,001)
	4.6 Modo SET/RESET
Inb Inb	Start e Stop della misura di tempo tramite INP B (fronte d'impulso ascendente per pnp; fronte descendente per npn). Ogni fronte attiva modifica lo stato del conteggio.	rESnnd	Ripristino manuale tramite il tasto SET/RESET rosso ed elettrico tramite l'entrata SET/RESET
InR Inb	Start della misura di tempo tra-mite INP A, Stop tramite INP B. (fronte d'impulso ascendente per pnp; fronte descendente per npn)	no rES	Nessun ripristino (tasto SET/RESET rosso ed entrata SET/RESET disattivati)

4.4 Modo di funzionamento

t'nome	Unità di tempo: secondi (la regolazione del punto decimale determina la risoluzione*)	4.8 Valore SET	Solo ripristino manuale
		SETPt
fian	Unità di tempo: minuti (la regolazione del punto decimale determina la risoluzione*)	000000	Il posizionamento dell'apparecchio su un valore predefinito èattivato tramite il tastoSET/RESET rosso otramite l'entrata SET/RESET.
hour	Unità di tempo: ore (la regolazione del punto decimale determina la risoluzione*)	999999	Valore SET 0 ...999 999 oppure99.59.59 (il numero di decimali è determinato alla regolazione del punto decimale)

Unità di conteggio: Ore:Minuti:Secondi (la regola- zione del punto decimale è ignorata)	4.8 Fine della programmazione EndPro
*0, 0.1, 0.01, 0.001 significa: misura di tempo in 0, 0.1, 0.01, 0.001 unità di tempo	La programmazione è realizzata ancora una volta. I valori insertiti sono essere controllati e modificati.
	La programmazione è conclusa ed i valori insertiti sono presi in considerazione come nuovo parametri. Ora, l'apparecchio è pronto per il funzionamento.

5. Caratteristiche tecniche

Tensione d'alimentazione

Alimentazione CC: 10 ... 30 V CC/max. 55 mA
Con protezione contro le inversionioni di polarità

Display: 6 decadi, LED rossi a 7 segmenti, altezza 8 mm

Memorizzazione dei dati: EEPROM

Polarità delle entrata:

Programmabile, npn o pnp per tutte le entrate

Resistenza d'entrata:

circa. 5 kOhm

Frequenza di conteggio CODIX 521:

Alimentazione CC:	24 V 12	V 10 ...30 V
Livello: Standard 5 V
typ. Low: 2,5 V 2,0 V	1,0 V
typ. High:	22,0 V	10 V	4,0 V
Fmax*: kHz kHz		kHz
CntDir	60	20	8
UpDown 25 15		8
Up.Up	25	15	8
Quad1	25	15	8
Quad2	25	15	8
Quad4	15	15	8

Frequenza di conteggio CODIX 522:

Precisione < 0,1%

Principio di misura:

<38 Hz: Misura di durata di periodo

38 Hz: Misura del tempo di porta tempo di porta 26,3 ms

Alimentazione CC:	24 V	12 V	10 ...30 V
Livello: Standard 5V
typ. Low: 2,5 V	2,0 V	1,0 V
typ. High:	22,0 V 10 V	4,0 V
Fmax*: kHz	kHz	kHz
Tacho	6	20	8

Campi di misura del tempo CODIX 523:

Secondi 0,001 s ... 999999 s

Minuti 0,001min ... 999999 min

Ore 0,001 h ... 999999 h

h.min.s 00 h 00 min 01 s

99 h 59 min 59 s

Precisione < 50 ppm

Durata minima dell'impulso sull'entrata di rimessa a zero: 5 ms

Livello di commutazione delle entrata:

Livello standard:

Low: 0 ... 0,2 x UB [V CC]

High: 0,6 x UB ... 30 V CC

Livello 4 ... 30 V DC:

Low: 0 ... 1 V CC

High: 4 ... 30 V CC

Forma degli impulsi:

qualsiasi*, entrata tramite trigger di Schmitt

Uscita tramite accoppiatore ottico

(in opzione): Accoppiatore ottico NPN

con collettore e emettitore aperti;capacità di commutazione max:

30 V CC/10 mA

Temperatura ambiente:

-20 ... +65 °C a 10 ... 26 V DC

-20 ... +55 °C a >26 ... 30 V DC

Temperatura di immagazzinamento:

-25…+70°C

Altitudine: fino a 2000 m

CEM:

Emissione di parasiti EN 55 011 Classe B Immunita ai parasiti EN 61 000-6-2

Contenitore:

Per montaggio in pannello: 48 × 24 ~mm in accordo con DIN 43700, RAL7021, grigio scuro

Peso: circa 50 g

Grado di protezione:

IP 65(frontale)

Pulizia: Le parti frontali degli appa- recchi devono essere pulite esclusivamente con uno straccio morbido umido.

6. Collegamenti

1 10...30VDC
2 0VGND
3 INP A
4 INP B (Codix 522: n.c.)
5 SET/RESET (Codix 522: n.c.)

Uscita tramite

accoppiatore ottico

1 10 ...30VDC
2 0VGND
3 INP A
4 INP B (Codix 522: n.c.)
5 SET/RESET (Codix 522, n.c.)
6 E mitter
7 Collector

8. Codificazione per l'ordinazione:

Livello di commutazione delle entrata

0 = Livello standard
A = Livello 4 ... 30 V DC

Uscita

1 = Uscita tramite

accoppiatore ottico

2 = Nessun'uscita

7. La segna include

1 Display digitale
1 Staffa di fissaggio
1 frontale per montaggio con viti, pannelo 50x25
1 clip per lannello di montaggio, pannelo 50x50
1 Sigillare
1 Manuale operativo multilingual

9. Dimensioni

Apertura d'incastro

Af3,DIN 74

Temperatura ambiente:

-20 ... +65 °Ca 0 ... 26 V DC

-20 ... +55 °Ca >26 ... 30 VDC

Temperatura de almacenamento:

-25…+70°C
