MANUALE UTENTE WS650 DENVER

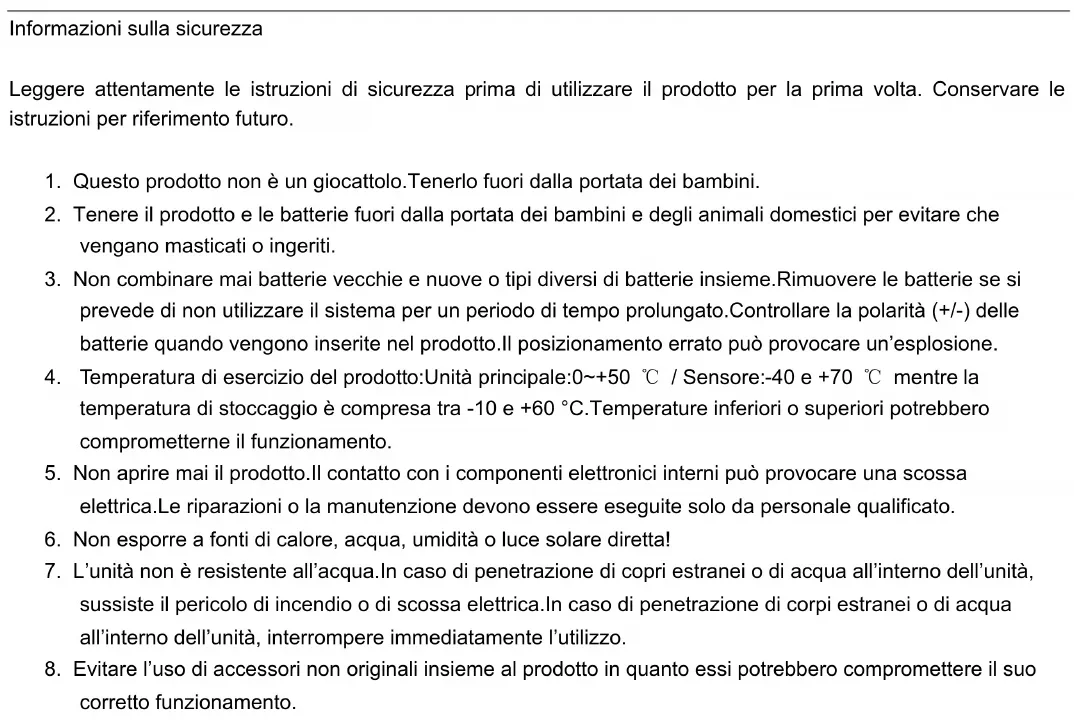

Leggere attendamente le istruzioni di sicurezza prima di utilizzato il prodotto per la prima volta. Conservare le istruzioni per riferimento futuro.

1. Questo prodotto non è un giocattolo. Tenerlo fuori alla portata dei bambini.
2. Tenere il prodotto e le batterie fuori alla portata dei bambini e degli animali domestici per evitare che vengano masticati o ingeriti.
3. Non combinare mai batterie vecchie e nuove o tipi diversi di batterie insieme.Rimuovere le batterie se si preve de non utilizzato il systema per un periodo di tempo prolongato.Controllare la polarità (+ / - ) delle batterie quando vengono inserte nel prodotto.il posizionamento errato cui provocare un'esplosione.
4. Temperatura di esercizio del prodotto: Unità principale: 0 +50^ C / Sensore: -40 e + 70^ C perché la temperatura di stoccaggio è compresa tra -10 e + 60^ C . Temperature inferiori o superiori potrebbero comprometerne il funzionamento.
5. Non après mai il prodotto. Il contatto con i componenti elettronici interni cui provocare una scossa elettrica. Le riparazioni o la manutenzione devono essere eseguite solo da personale qualificato.
6. Non esporre a fonti di calore, acqua, umidità o luce solare diretta!
7. L'unità non è resistente all'acqua. In caso di penetrazione di copri estranei o di acqua all'interno dell'unità, sussiste il pericolò di incendio o di scossa elettrica. In caso di penetrazione di corpi estranei o di acqua all'interno dell'unità, interrompere immediatamente l'utilizzo.
8. Evitare l'uso di accessori non originali insieme al prodotto in quanto essi potrebbero promiettere il suo corretto funzionamento.

Panorama

Unità principale

Sensore pluviometrico

Sensore di temperatura/umidità/vento

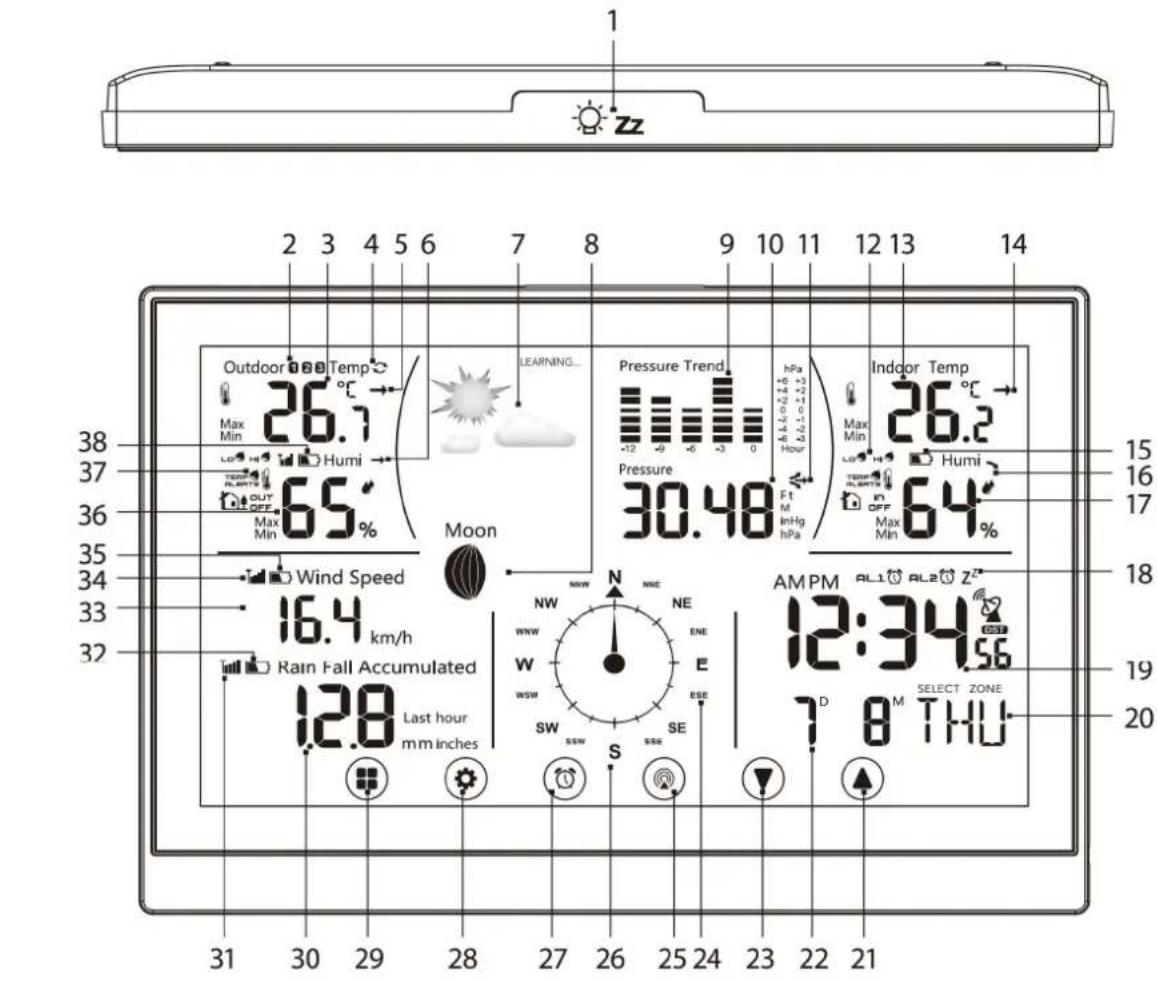

Unità principale

1. Pulsante sonnellino/luce
   2.Numero di sensori di temperatura/umidità/vento 1/2/3
2. Temperatura esterna
3. Scorrimento dei dati provenienti dai sensori collegati
4. Tendenza della temperatura esterna
5. Tendenza dell'umidità esterna
6. Previsioni del tempo
7. Fase lunare
8. Cronologia dei valori di pressione
9. Valore di pressione
10. Tendenza della pressione
11. Segnalazione della temperatura interna
12. Temperatura interna
13. Tendenza della temperatura interna
14. Batterie della stazione scariche
15. Tendenza dell'umidità interna
16. Umidità interna
17. Sveglia n.1/n.2
18. Ricezione del segnale orario DCF, ora legale (DST)
19. Giorno della settimana
20. Pulsante SU: scorrimento in avanti nelle impostazioni. Memoria dei valori max/min di temperatura e umidità.
    22.Data
21. Pulsante GIU: scorrimento indietro nelle impostazioni.
22. Indicatore della direzione del vento
23. Pulsante CANALE: ricerca del segnale del sensore o selezione delle informazioni provenienti dai sensori collegati.
24. Direzione del vento: S - sud, W - ovest, N - nord, E - est
25. Pulsante SVEGLIA: attivazione/disattivazione della sveglia

26. Pulsante SET:chio tra ^ C / ^ ,impostazioni delle funzioni.

27. Pulsante MODALITA:chio della modalità di visualizzazione.

28. Dati provenienti dal sensore di precipitazioni
29. Segnale dal sensore di precipitatazioni
30. Batterie scariche nel sensore di precipitatazioni
31. Velocità del vento
32. Segnale dal sensore di temperatura/umidità/vento
33. Batterie scariche nel sensore di temperatura/umidità/vento
34. Umidità esterna
35. Segnalazione della temperatura esterna
36. Batterie scariche nel sensore di temperatura/umidità/vento

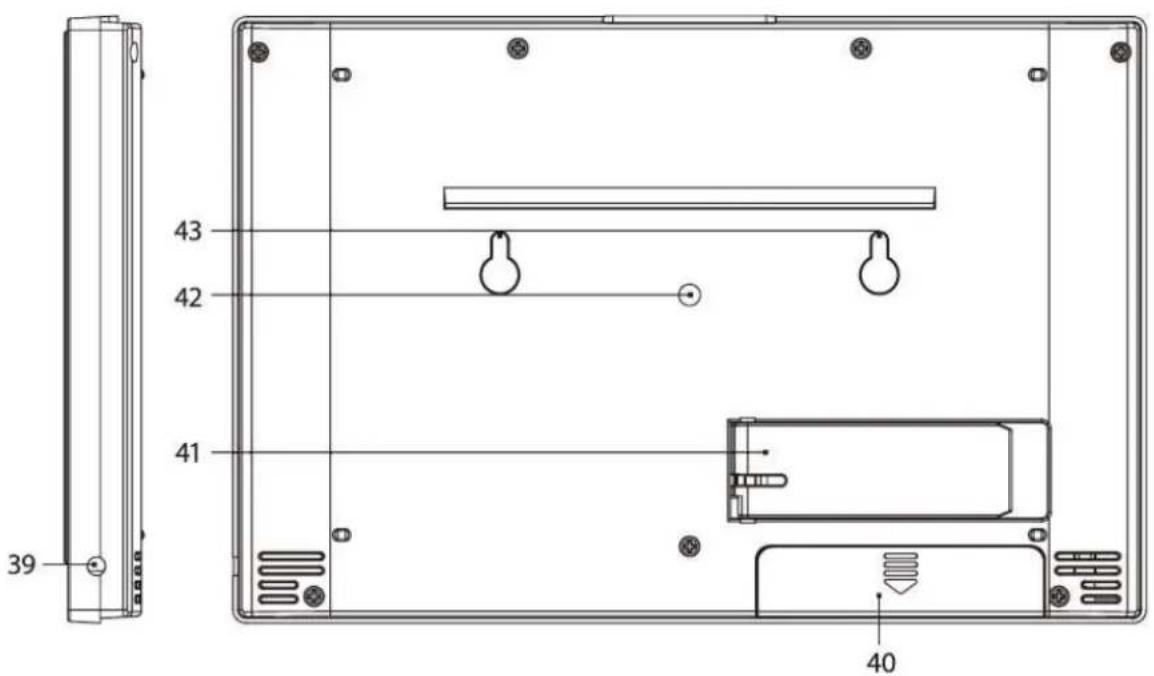

37. Presa adattatore di alimentazione
38. Vano battery
39. Supporto
40. Altoparlante della sveglia
41. Fori per il montaggio

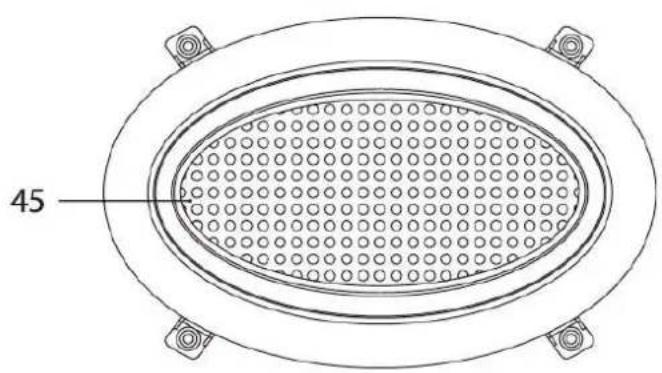

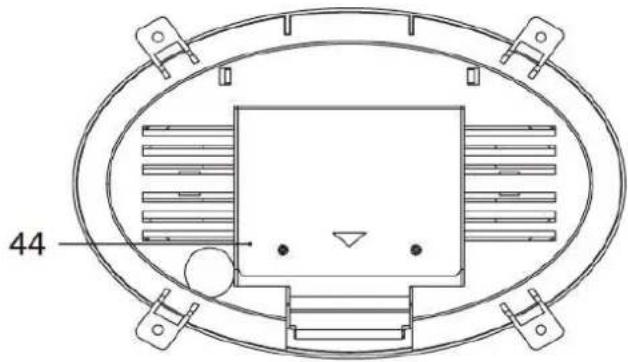

Sensore pluviometrico

1. Batteria del sensore pluviometrico
2. Griglia del sensore pluviometrico

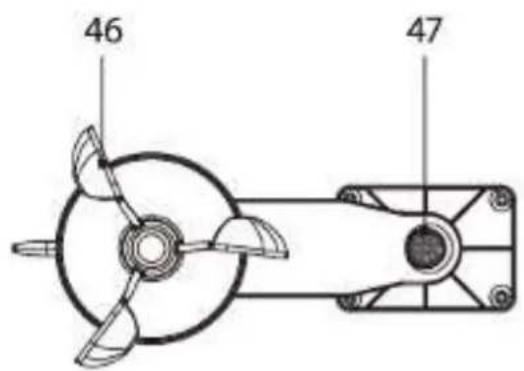

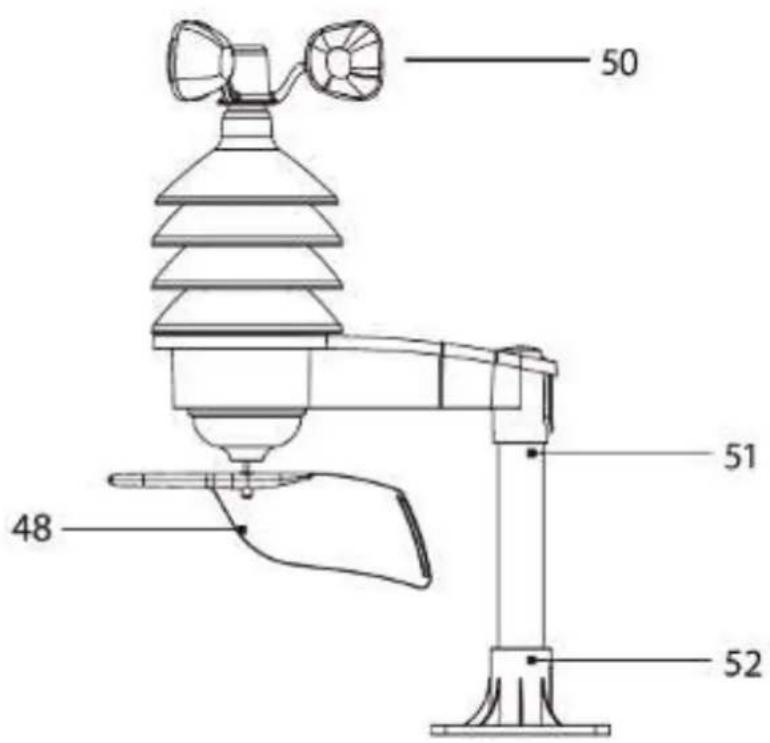

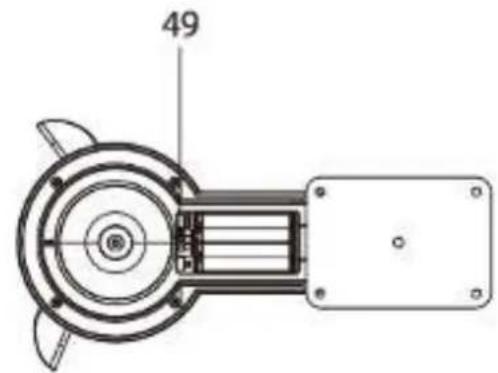

Sensore di temperatura/umidità/vento

1. Ventose del sensore di vento
2. Bussola
3. Paletta per la direzione del vento
4. Vano batterie del sensore di
   temperatura/umidità/vento. Pulsanti: TX: invio del segnale dal sensore alla
   stazione. 1/2/3: selezione del numero di canale del
   sensore. ONDA: attivazione/disattivazione manuale DCF.
5. Ricezione del segnale
6. Asta di montaggio (26 mm di diametro)
7. Base di montaggio

Specifiche

Controllo dell'orologio:Segnale radio DCF77

Formato orario: 12/24 ore

Temperatura interna: da 0 a 50^ , risoluzione 0,1^

Temperatura esterna: da -40 a 60 °C, risoluzione 0,1 °C

Precione di misurazione della temperatura: ± 1^ per l'intervallo da 20 a 24^

±2°C per l'intervallo da 0 a 20°C e l'intervallo da 24 a 40°C

±3°C per l'intervallo da -20 a 0°C e l'intervallo da 40 a 50°C

Umidità interna ed esterna: 25-90% UR, risoluzione 1%

Precione di misurazione dell'umidità: 5%

Intervallo di misurazione della pressione barometrica: da 850 a 1050 hPa

Intervallo di misurazione del sensore di vento: da 0 a 127,5km / h

Intervallo di misurazione del sensore pluviometrico: da 0 a 2,999 mm

Intervallo del segnale radio: Fino a 50 m in campo aperto

Sensori collegati: max. 3 sensori di temperatura/umidità/vento

max. 1 sensore pluviometrico

Alimentazione

Unità principale	3 batterie AAA (non incluse) e adattatore CA 230 V/CC 5 V, 300 mA (incluso)
Sensore pluviometrico	2 batterie AA (non incluse)
Sensore di temperatura/umidità/vento	4 batterie AA (non incluse)

Pulsanti

Pulsante Modalità

Pulsante Set

Pulsante orologio

Pulsante canale

Pulsanti su/giù

Installazione

Alimentazione e batterie

Collegare l'adattatore di alimentazione all'unità principale e insere le batterie (3 AAA da 1,5 V). Continuire a insere le batterie nel sensore wireless di temperatura/umidità/vento (4 AA da 1,5 V) e nel sensore wireless del sensore pluviometrico (2 AA da 1,5 V). Il vano batterie del sensore pluviometrico è protetto da viti, pertanto è necessario un giravitte adatto. I livelli di batteria scarica vengono indicate sul display (si veda 15, 32 e 38).

Retroilluminazione

L'unità principale è dotata di retroilluminazione. Se viene premuto il pulsante sonnellino/luce (1), il display si accende per 5 secondi. Quando l'unità principale è alimentata tramite l'adattatore di alimentazione, la retroilluminazione rimane accesa in modo costante. É possible ridurre la luminosità del display in due fasi premendo il pulsante sonnellino/luce. Alla terza pressione, il display passa in modalità standby.

Collegamento delle unità

Posizione tutte le unità una'accanto all'altra. L'unità principale rileverà automaticamente i segnali provenienti dai sensori, solitamente entro 3 minuti. Nel caso in cui l'unità principale non rilevi i segnali, tenere premuto il pulsante canale sul display dell'unità principale per ripetere la ricerca, oppure tenere premuto il pulsante TX (49) sul sensore di temperatura/umidità/vento. Il pulsante TX è situato sotto al coperchio del vano batterie.

Posizionamento dei sensori

Per garantire misurazioni corrette, il sensore di temperatura/umidità/vento e il sensore pluviometrico devono essere posizionati ad almeno 1,5 m da terra su una superficie orizzontale alla edifici o strutture nelle vicinanze.

Montaggio

Entrambi i sensori devono essere fissati saldamente per evitare che cadano e si danneggino. Evitare di posizionare i sensori su oggetti metallici per non ridurre la portata della trasmissione.

Per assemblare e montare il sensore di temperatura/umidità/vento, iniziare avvitando la base di montaggio (52) su una superficie piana. Posizionare l'asta di montaggio (50) nella base e avvitarla mediante due viti. Collocare il sensore di temperatura/umidità/vento sulla parte superiore dell'asta. Prima di fissarlo, assicurarsi che il vento circoli liberamente intorno al sensore da tutti i lati. Verificare che le ventose e la paletta del vento (48) per la misurazione della velocità e della direzione del vento possano ruotare liberamente.

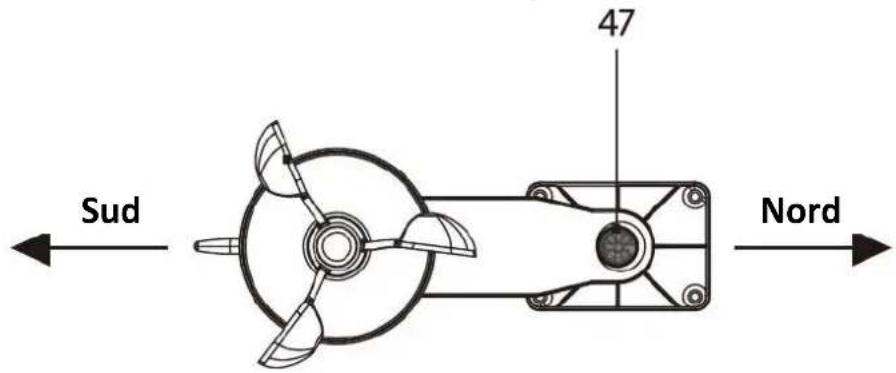

Importante. Per assicurarsi che la direzione del vento venga misurata correttamente, è importante installare il sensore di temperatura/umidità/vento in direzione nord-sud utilizzando la bussola integrata (47). La parte con le ventose e la paletta della direzione del vento deve essere rivolta verso sud. Si veda l'immagine.

Dopo aver orientato il sensore di temperatura/umidità/vento in direzione nord-sud, fissare il sensore all'asta di montaggio con due viti. Infine, montare il sensore pluviometrico avvitandolo su una superficie adeguata e posizionare la griglia (45) nel sensore.

Previsioni del tempo

Una volta accesa e configurata, la stazione meteo avvia un processo di appendimento di 14 giorni. Tale processo di appendimento è necessario affinché la stazione meteo sa in grado di elaborare previsionsi meteorologiche. Sul display verrà visualizzato "APPRENDIMENTO..." nella parte superiore del display durante tale periodo.

Cambio di canale e aggiunta di ulteriori sensori

1. Premere più volte il pulsante canale sul display dell'unità principale per selezionare il canale desiderato per il sensore, ovvero 1, 2 o 3. In seguito premere e tenere premuto il pulsante canale finché l'icona non inizia a lampeggiare.
2. Rimuovere il coperchio del vano batterie del sensore di temperatura/umidità/vento e impostare l'interruttorde del sensore sul canale corrispondente appena selezionato. I dati del sensore verranno caricati entro 3 minuti. Se si preme il pulsante canale finché non viene visualizzato il symbolo del ciclo, i dati di tutti e tre i sensori verranno visualizzati automaticamente, sensore per sensore.
3. Qualora il segnale del sensore non venga trovato, rimuovere le batterie e procedere di nuovo, oppure premere il pulsante TX (49) per resettare.

Orologio radiocontrollato (DCF77)

Alla prima accensione, la stazione meteo inizia automaticamente a cercare un segnale DCF per le impostazioni dell'ora. Nel caso in cui non venga trovato alcun segnale, la ricerca si interrompe e sare necessario impostare l'ora manualmente. Potrebbe essere necessario quale istante prima che la stazione riceva il segnale. L'unità principale aggiornerà il segnale DCF aglinotations alle ore 1, 2 e 3. Nota! L'unità principale riceve solamente il segnale DCF77 sul canale 1. Pertanto, assicurarsi che sul canale 1 sia presente almeno un sensore.

É possible又能 attivare la ricerca del segnale DCF manually. Tenere premuto il pulsante onda situato nel vano batterie del sensore di temperatura/umidità/vento per avviare una ricerca. Per terminare la ricerca, premere nuovamente a lungo il pulsante onda.

Impostazioni di ora, data e previsionsi

Premere il pulsante di modalità sul display, quando tenere premuto il pulsante di impostazione per 3 secondi per accederate alla modalità di impostazione dell'ora. Il valore corrente inizia a lampeggiare. I valori vengono modificati nell'ordine seguente: fosorario > lingua > anno > ordine mese/giorno > mese > giorno > 12/24 ore > ora > minuto > secondo > esci. Modificare i valori con i pulsanti su/giù, confermare e passare al valore successivo con il pulsante di impostazione.

Impostazioni della sveglia e funzionalità

Premere il pulsante dell'orologio sul display per selezionare una delle due svegli, indicate sul display con AL1 o AL 2. Entrambe le sveglie possono essere attivate contemporaneamente. Per impostare le sveglie, premeere due volte il pulsante di modalità e tenere premuto il pulsante di impostazione per 3 secondi finché il valore dell'ora non inizia a lampeggiare. Modificare i valori con i pulsanti su/giù e confermare con il pulsante di impostazione.

Una volta attenuata la sveglia, il display si illumina e la sveglia suona per tre minuti prima di disattivarsi. Premere il pulsante sonnello/luce sulla parte superiore dell'unità base per sospendere la sveglia per 5 minuti. Premere un qualsiasi altro pulsante per disattivare la sveglia del giorno.

Impostazioni per l'altitudine e la pressione atmosferica

La stazione meteo在哪的 Pressione atmospherica in hPa o in Hg e conserva una cronologia delle lecture della pressione delle ultime 12 ore. Per ottenere calcoli più precisi dei valori di pressione, è necessario impostare manually l'altitudine del luogo in cui viene utilizzata la stazione meteo:

1. Premere il pulsante modalità sul display per 3 volte.
2. Premere e tenere premuto il pulsante di impostazione per 3 secondi e utilizzato i pulsanti a freccia per impostare l'altitudine da -90 m a +1.990 m (con incrementi di 10 m).
3. Premere il pulsante di modalità per scegliere tra le unità di misura M/hta e Ft/inHg.
4. Premere il pulsante di impostazione per uscire delle impostazioni.

Impostazione dell'unità di misura per le precipitazioni

1. Premere il pulsante modalità 5 volte, dopodiché il pulsante di impostazione per 3 secondi.
2. Utilizzare le frece su e giù per impostare mm o pollici come unità di misura.
3. Premere il pulsante di impostazione per uscire dalle impostazioni.

Impostazione dell'unità di misura per la velocità del vento

1. Premere il pulsante modalità 6 volte, dopodiché il pulsante di impostazione per 3 secondi.
2. Utilizzare le frece su e giu per impostare km/h o mph come unità di misura.
3. Premere il pulsante di impostazione per uscire delle impostazioni.

Segnalazione della temperatura

La stazione meteo è in grado di avvisare sulle variazioni di temperatura all'internale e all'esterno. Per modificare le impostazioni di segnalazione, premere 4 volte il pulsante modalità e tenere premuto il pulsante di impostazione per 3 secondi. La modifica delle impostazioni tramite il pulsante di impostazione, avvengono nel modo seguente: temperature esterna Bassa > attivazione/disattivazione della segnalazione della temperatura esterna Bassa > temperature esterna alta > attivazione/disattivazione della temperatura esterna alta > temperature interna Bassa > attivazione/disattivazione della segnalazione della temperatura interna. Modificare i valori con i pulsanti su/giù.

Tendenze di temperatura, umilità a pressione

Fasi lunari

1	2	3	4	5	6	7	8

1. Novilunio
2. Luna crescente
3. Primo quarto
4. Luna gibbosa crescente
5. Luna piena
6. Luna gibbosa calante
7. Ultimo quarto
8. Luna calante crescente

Nota: nel periodo compreso tra le 18:00 e le 06:00, l'icona della luna sera circacondata da stelle.

Memoria dei valori min/max della temperatura

La stazione meteo salva le impostazioni di temperatura e umilità min/max per ogni giorno ed eliminata i valori a mezzanotte. Premere una volta il pulsante su per visualizzare i valori massimi e premerlo nuovamente per visualizzare i valori minimi. Alla terza pressione si torna alla visualizzazione standard.

Visualizzazione ed eliminazione dei valori misurati dal sensore pluviometrico

Premendo più volte il pulsante verso il basso, vengono visualizzati i valori di precipitazione misurati in diversi periodi di tempo nelle'ordine seguente:

Cumulata

Oggi

Ultima ora

leri

Questa settimana

Nota: per eliminare il valore visualizzato, premere e tenere premuto il pulsante giù.

IT
Nome o marchio del produttore, numero di registratione commerciale e indirizzo	Xiamen Innore Chongyuan Electronics Co., Ltd No. 943, Tonglong Second Road, Tong'an District, Xiamen,Fujian, 91350200568403208H
Identificatore del modello YT60160
Tensione di ingresso 100-240VAC
Ingresso frequenza CA 50/60HZ
Tensione di uscita 5VDC
Corrente di uscita 300mA
Potenza di uscita 1.5W
Efficienza attiva media	≥70%
Efficienza a basso carico (10%)	≥65%
Consumo energetico a vuoto	≤ 0.1 W

Note: tutti i prodotti sono soggetti a modifiche alla preavviso. Ci riserviamo il diritto di correggere errori e omissioni nel manuale.

TUTTI DIRITTI RISERVATI, COPYRIGHT DENVER A/S

denver.eu

Le apparecchiature elettriche ed elettroniche contengono materiali, componenti e sostanze che possono essere pericolosi per la salute e per l'ambiente qualora gli elementi di scarto (componenti elettrici ed elettronici da smaltire) non venissero gestiti correttamente.

Le apparecchiature elettriche ed elettroniche sono contrassegnate dal simbolo di un cestino sbarrato, visible sopra. Questo simbolo significa che le apparecchiature elettriche ed elettroniche non devono essere smaltite con gli altri rifiuti domestici, ma devono essere oggetto di raccolta separata.

Tutte le città hanno stabilito servizi di raccolta porta a porta, punti di raccolta e altri servizi che permettono di conferite gratuiteamente le apparecchiature elettriche ed elettroniche alle stazioni di riciclaggio. Ulteriori informazioni sono disponibili presso l'ufficio tecnico municipale.

Con la presente, Denver A/S dichiarare che il tipo di apparecchiatura radio WS-650 è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità EU è disponibile al segunte indirizzo Internet: denver.eu quindifare clic sull'icona di ricerca nella parte superiore del site Web. Scrivere il numero di modello: WS-650. A quello punto accedere alla paglia del prodotto: la direttiva RED si trovava nella sezione download/altri download. Intervaldo di frequenze operative: 433,05MHz - 434,79Mhz

Potenza massima in uscita: 3,21dBm

DENVER A/S

Omega 5A, Soeften

DK-8382 Hinnerup

Danimarca
