Informazioni sulla sicurezza

Congratulazioni per l'acquisto della tua nuova lavastoviglie Samsung. Questo manuale contiene importanti informazioni riguardanti l'installazione, l'uso e la manutenzione del tuo nuovo apparecchio. Ti consigliamo di leggere le informazioni qui fornite per conoscere i vantaggi offerti dalle funzioni della tua nuova lavastoviglie.

Istruzioni di sicurezza - Cosa sapere.

Leggi attentamente questo manuale per apprendere l'uso sicuro ed efficiente delle varie funzioni e caratteristiche offerte da questa lavastoviglie, e tieni il manuale in un luogo sicuro vicino all'apparecchio per poterlo consultare ognivalvolta se ne presenti la necessità. Questo apparecchio deve essere utilizzato solo per lo scopo per il quale è stato progettato, come qui descritto.

Le avvertenze e le importanti istruzioni di sicurezza riportate in questo manuale non coprono tutte le possibili condizioni e situazioni che possono verificarsi. E' responsabilità dell'utente utilizzare l'apparecchio con buonsenso, prestando la massima attenzione e cura in fase di installazione, manutenzione e funzionamento.

Poiché le istruzioni operative qui descritte coprono i vari modelli disponibili, le caratteristiche della lavastoviglie acquistata possono differire leggermente da quelle descritte in questo manuale e non tutti i simboli di avvertenza possono essere applicabili. In caso di domande o dubbi, rivolgiti al Centro assistenza autorizzato di zona o visita il sito www.samsung.com per trovare le informazioni necessarie.

Simboli di sicurezza importanti

Significato delle icone e dei simboli riportati in questo manuale dell'utente:

AVVERTENZA

Pericoli o pratiche non sicure che possono causare lesioni personali gravi, la morte e/o danni materiali.

ATTENZIONE

Pericoli o pratiche non sicure che possono causare lesioni personali e/o danni materiali.

NOTA

Indica che sussiste il rischio di lesioni personali o danni materiali.

La simbologia di avvertenza ha lo scopo di prevenire eventuali lesioni personali. Seguire le istruzioni scrupolosamente.

Conservare queste istruzioni in un luogo sicuro e accertarsi che eventuali nuovi utenti familiarizzino con il loro contenuto. In caso di cessione dell'apparecchio, consegnare le informazioni al nuovo acquirente.

Italiano4

Informazioni sul simbolo WEEE (RAEE)

Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici)

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione (un contenitore della spazzatura con ruote barrato da una croce con una banda nera sotto) indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti come rifiuti urbani misti al termine del ciclo di vita ma devono essere raccolti separatamente in modo da permetterne il riutilizzo, il riciclaggio e altre forme di recupero in conformità alla normativa vigente. I rifiuti derivanti da apparecchiature elettriche ed elettroniche possono, infatti, contenere sostanze dannose e pericolose che, se non correttamente gestite, costituiscono un pericolo per l'ambiente e la salute umana.

L'utente ha, quindi, un ruolo attivo nel ciclo di recupero e riciclaggio dei rifiuti di apparecchiature elettriche ed elettroniche.

Al fine di evitare eventuali danni all'ambiente o alla salute causati da uno smaltimento non corretto, si invita pertanto l'utente a separare il prodotto e i suddetti accessori da altri tipi di rifiuti, conferendoli ai sistemi di ritiro e di raccolta autorizzati secondo le normative locali.

Gli utenti domestici possono consegnare gratuitamente l'apparecchiatura che desiderano smaltire al rivenditore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400 m² è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm.

Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali.

Per ulteriori informazioni sull'impegno ambientale di Samsung e sugli obblighi normativi specifici dei singoli prodotti es. REACH, WEEE, Batterie, visitare la pagina sulla sostenibilità disponibile sul sito Samsung.com.

Informazioni sulla sicurezza

Importanti precauzioni di sicurezza

Per evitare rischi di incendio, scariche elettriche o lesioni personali durante l'uso dell'apparecchio, seguire queste importanti precauzioni:

1. Questo prodotto non deve essere utilizzato da bambini e adulti che abbiano ridotte capacità fisiche, sensoriali o mentali o siano prive di esperienza o conoscenza, a meno che siano state fornite loro istruzioni per l'uso da parte di una persona responsabile della loro sicurezza o che sovrintenda all'uso dell'apparecchio.
2. Questo apparecchio può essere utilizzato da bambini di età superiore agli 8 anni e da persone che abbiano ridotte capacità fisiche, sensoriali o mentali o siano prive di esperienza o conoscenza, sotto la supervisione di una persona responsabile o nel caso in cui siano state fornite loro istruzioni per un uso sicuro dell'apparecchio e dei pericoli che esso comporta. Non consentire ai bambini di giocare con l'apparecchio. La pulizia e la manutenzione dell'apparecchio non devono essere svolte da bambini senza la supervisione di un adulto.
3. Controllare che i bambini non giochino con questo apparecchio.
4. Se il cavo di alimentazione è danneggiato, richiederne la sostituzione al costruttore, a un tecnico dell'assistenza o a personale qualificato.
5. Utilizzare il nuovo set di tubi in dotazione all'apparecchio senza riutilizzare i tubi vecchi.

Italiano6

1. Verificare che tappeti o altri oggetti non ostruiscano le aperture di ventilazione dell'apparecchio se queste sono poste alla base del prodotto.
2. Senza una costante supervisione da parte di un adulto, i bambini di età inferiore ai 3 anni devono essere tenuti lontani dall'apparecchio.
3. ATTENZIONE: Per evitare i rischi connessi a un ripristino involontario del fusibile termico, non alimentare l'apparecchio attraverso un commutatore esterno, come ad esempio un timer, né collegarlo a un circuito regolarmente attivato/disattivato dalla utility.
4. AVVERTENZA: Coltelli e altri utensili appuntiti devono essere posizionati nel cestello con le punte rivolte verso il basso o in posizione orizzontale.

Questo apparecchio è destinato a un uso domestico o applicazioni similari, ad esempio:

• aree adibite a cucina per il personale di negozi, uffici e altri ambienti lavorativi;
• aziende agricole
• uso da parte del cliente in hotel, motel e altri ambienti residenziali;
• bed and breakfast.

Informazioni sulla sicurezza

Istruzioni per l'uso della lavastoviglie

Questa lavastoviglie non è progettata per un uso commerciale. E' intesa per un uso domestico o in ambienti simili lavorativi e residenziali, quali:

• Negozi
• Uffici e showroom
  e dai residenti di:
• Ostelli e guest house.

L'apparecchio deve essere usato come elettrodomestico per la pulizia di piatti e stoviglie, così come specificato nel manuale dell'utente. Qualsiasi altro uso non è supportato dal costruttore e potrebbe risultare pericoloso.

Il produttore non può essere ritenuto responsabile per eventuali danni derivanti da un uso o un funzionamento improprio o scorretto dell'apparecchio.

Non utilizzare solventi nella lavastoviglie. Pericolo di esplosione.

Non inalare o ingerire il detersivo per lavastoviglie. I detersivi per lavastoviglie contengono sostanze irritanti o corrosive e, se ingeriti, possono causare ustioni a naso, bocca e gola; possono inoltre bloccare la respirazione. Consultare immediatamente un medico in caso di ingestione o inalazione del detersivo.

Non lasciare lo sportello aperto se non strettamente necessario poiché può rappresentare un ostacolo sul quale inciampare.

Non appoggiarsi o sedersi sullo sportello aperto. In caso contrario la lavastoviglie potrebbe inclinarsi e danneggiarsi, e provocare lesioni personali.

Usare solo detersivo e brillantante per lavastoviglie per uso un domestico. Non usare detersivo liquido.

Non usare detergenti fortemente acidi

Non rabboccare il serbatoio del brillantante con detersivo liquido o in polvere. La mancata osservanza di questa precauzione potrebbe danneggiare gravemente il serbatoio.

Un accidentale riempimento del serbatoio del sale con detersivo liquido o in polvere potrebbe danneggiare l'addolcitore. Verificare di disporre del tipo corretto di sale per lavastoviglie prima di riempire il serbatoio del sale.

Usare solo sale per lavastoviglie dal momento che altri tipi di sale possono contenere additivi insolubili che possono danneggiare il funzionamento dell'addolcitore.

In un apparecchio dotato di cestello per le posate (incluso a seconda del modello), il processo di lavaggio e asciugatura delle posate è più efficace se queste vengono collocate nel cestello in modo ottimale, con i manici rivolti verso il basso. Tuttavia, per evitare il rischio di lesioni, è possibile collocare coltelli e forchette con i manici rivolti verso l'alto.

Il vasellame e gli elementi in plastica non resistenti all'acqua bollente, quali ad esempio contenitori o posate in plastica, non possono essere lavati in lavastoviglie. Le elevate temperature sviluppate all'interno della lavastoviglie possono provocarne la deformazione o lo scioglimento.

Nei modelli dotati della funzione Avvio ritardato, verificare che il dispenser sia asciutto prima di aggiungere il detersivo. Se necessario, asciugarlo. Se viene versato in un dispenser umido, il detersivo può raggrumarsi e non essere quindi sparso uniformemente.

Coltelli e altri utensili appuntiti devono essere posizionati nel cestello con le punte rivolte verso il basso o in posizione orizzontale.

Italiano8

Protezione dei bambini

Questo apparecchio non è un giocattolo! Per evitare il rischio di lesioni, tenere i bambini lontano dall'apparecchio e non permettere loro di giocare vicino o all'interno dell'apparecchio o di azionarne i comandi. I bambini non sono in grado di comprenderne i potenziali pericoli. Pertanto devono essere controllati ogniquivalvolta si lavori in cucina. Un bambino che gioca con la lavastoviglie potrebbe rimanervi chiuso dentro.

Questo apparecchio può essere utilizzato da bambini di età superiore agli 8 anni e da persone che abbiano ridotte capacità fisiche, sensoriali o mentali o siano prive di esperienza o conoscenza, sotto la supervisione di una persona responsabile o nel caso in cui siano state fornite loro istruzioni per un uso sicuro dell'apparecchio e dei pericoli che esso comporta. Non consentire ai bambini di giocare con l'apparecchio. La pulizia e la manutenzione dell'apparecchio non devono essere svolte da bambini senza la supervisione di un adulto.

I bambini più grandi possono utilizzare l'apparecchio solo se sono state fornite loro chiare istruzioni per l'uso e siano in grado di utilizzarlo in sicurezza, riconoscendo i potenziali rischi derivanti da un uso improprio dell'apparecchio.

TENERE I BAMBINI LONTANI DAI DETERSIVI!

I detersivi per lavastoviglie contengono sostanze irritanti e corrosive e, se ingeriti, possono causare ustioni a naso, bocca e gola; possono inoltre bloccare la respirazione.

Tenere i bambini lontano dalla lavastoviglie quando lo sportello dell'apparecchio è aperto. All'interno potrebbero esservi residui di detersivo.

Consultare immediatamente un medico se un bambino inala o ingerisce del detersivo.

Informazioni sulla sicurezza

Istruzioni per l'installazione della lavastoviglie

Prima di impostare l'apparecchio, controllare che non vi sia alcun danno visibile. Non utilizzare mai un apparecchio danneggiato. Un apparecchio danneggiato potrebbe rappresentare un pericolo.

La lavastoviglie deve essere collegata a una presa di corrente dotata di apposito interruttore. La presa elettrica deve essere facilmente raggiungibile dopo l'installazione della lavastoviglie in modo che sia possibile scollegare l'apparecchio rapidamente e in qualsiasi momento (vedere la sezione "Panoramica della lavastoviglie" a pagina 42).

Dietro la lavastoviglie non devono essere presenti prese elettriche. Se il retro della lavastoviglie preme contro una presa elettrica, questa potrebbe surriscaldarsi con il conseguente rischio di incendio.

La lavastoviglie non deve essere installata sotto un piano cottura. Le elevate temperature talvolta generate da un piano cottura potrebbero danneggiare la lavastoviglie. Per la stessa ragione, non installarla vicina a fiamme libere o altri apparecchi che possono irradiare calore, quali caloriferi ecc..

Collegare la lavastoviglie alla corrente elettrica solo una volta completata l'installazione e la regolazione dello sportello.

Prima di collegare l'apparecchio, verificare che i dati elettrici riportati sulla targhetta (tensione e carico collegato) corrispondano alla corrente erogata. In caso di dubbi, consultare un elettricista qualificato.

La sicurezza elettrica di questo apparecchio può essere garantita solo quando vi sia continuità tra l'apparecchio e il sistema di messa a terra. E' della massima importanza che i requisiti base di sicurezza siano presenti e regolarmente testati e in caso di dubbi sullo stato dell'impianto elettrico domestico questo deve essere controllato da un elettricista qualificato.

Il costruttore non potrà essere ritenuto responsabile per eventuali conseguenze derivanti da un sistema di messa a terra inappropriato (per es. scariche elettriche).

Non collegare l'apparecchio alla presa di corrente mediante una multipresa o una prolunga. Queste infatti non garantiscono la sicurezza dell'apparecchio (per es. pericolo di surriscaldamento).

Questo apparecchio può essere installato in postazioni mobili, ad esempio su una nave, solo se è stata eseguita da un tecnico qualificato una valutazione dei rischi associata a questo tipo di installazione.

Italiano10

L'alloggiamento in plastica del connettore alla presa dell'acqua contiene un componente elettrico. Non immergere l'alloggiamento nell'acqua.

Nel tubo del sistema Aqua-Stop sono presenti fili elettrici. Non tagliare mai il tubo di carico dell'acqua, anche se troppo lungo.

L'installazione, la manutenzione ed eventuali riparazioni devono essere eseguite solo da personale qualificato e competente in stretta osservanza delle normative locali e nazionali. Le riparazioni eseguite da personale non qualificato possono rappresentare un pericolo. Il costruttore non potrà essere ritenuto responsabile del lavoro eseguito da personale non autorizzato.

Il sistema impermeabile integrato offre protezione contro i danni provocati dall'acqua, a patto che siano rispettate le seguenti condizioni:

• La lavastoviglie sia correttamente installata e collegata.
• Sia stata eseguita una corretta manutenzione e siano state sostituite le parti usurate laddove necessario.
• Il rubinetto sia stato chiuso in caso di inutilizzo dell'apparecchio per un lungo periodo di tempo (per es. durante le vacanze).
• Il sistema impermeabile entra in funzione anche se l'apparecchio è spento. Tuttavia, l'apparecchio deve essere collegato alla corrente elettrica.

Un apparecchio danneggiato può rappresentare un pericolo. Se la lavastoviglie si danneggia, scollegarla dalla corrente elettrica e rivolgersi al rivenditore o ad un Centro di assistenza autorizzato.

Riparazioni non autorizzate possono causare pericoli imprevedibili per l'utente, per i quali il costruttore non potrà essere ritenuto responsabile. Le riparazioni devono essere eseguite solo da un tecnico dell'assistenza qualificato.

I componenti difettosi devono essere sostituiti solo con ricambi originali. La sicurezza dell'apparecchio può essere garantita solo utilizzando ricambi originali.

Scollegare sempre la lavastoviglie dalla corrente elettrica per eseguirne la manutenzione (disattivare l'interruttore della presa a parete ed estrarre le spina).

Se il cavo di collegamento è danneggiato, sostituirlo con uno idoneo disponibile presso il costruttore. Per ragioni di sicurezza, il cavo può essere sostituito solo da un Centro di assistenza autorizzato o da un tecnico qualificato.

In luoghi soggetti a infestazioni da scarafaggi o altri insetti, prestare particolare attenzione a mantenere la lavastoviglie e l'ambiente circostante sempre puliti. Eventuali danni provocati da scarafaggi o altri insetti non sono coperti da garanzia.

Informazioni sulla sicurezza

In caso di guasto o ai fini della pulizia, l'apparecchio risulta totalmente isolato dalla corrente elettrica quando:

• l'interruttore della presa a parete è disattivato e la spina è estratta, oppure
• l'interruttore generale è disattivato, oppure
• il fusibile principale è disattivato, oppure
• Il fusibile a vite è stato rimosso (in paesi dove tale operazione è prevista).

Non modificare l'apparecchio, salvo previa autorizzazione del costruttore.

Non aprire mai il telaio/l'alloggiamento dell'apparecchio. Manomettere i collegamenti elettrici o i componenti e le parti meccaniche è molto pericoloso e può causare malfunzionamenti o scariche elettriche.

Durante il periodo di garanzia dell'apparecchio, le riparazioni devono essere effettuate solo da un tecnico dell'assistenza autorizzato dal costruttore. In caso contrario la garanzia sarà invalidata.

Durante l'installazione del prodotto, verificare che vi sia spazio sufficiente sopra, ai lati e sul retro dell'apparecchio per garantire una corretta ventilazione. Se lo spazio tra l'apparecchio e il lavello è insufficiente, quest'ultimo potrebbe subire danni o potrebbe presentarsi un problema di muffa.

Verificare che il livello di durezza dell'acqua impostato sulla lavastoviglie sia idoneo a quello della propria zona (vedere la sezione "Serbatoio sale" a pagina 53).

Consultare www.samsung.com/support per ulteriori dettagli sui materiali e le riparazioni.

Italiano12

Installazione

Contenuto della confezione

Accertarsi che nella confezione siano presenti tutte le parti. In caso di domande relative alla lavastoviglie o ad una delle sue parti, contattare un Centro di assistenza clienti Samsung locale o il rivenditore. L'aspetto effettivo della lavastoviglie può variare in base al modello ed al paese di appartenenza.

ATTENZIONE

Una volta disimballata la lavastoviglie, conservare gli imballi fuori dalla portata dei bambini al fine di garantirne la sicurezza.

Modelli FBI (Incasso, DW60A80\*\*BB)

Staffa superiore (2 pz.) Viti ∅4 X 14 (10 pz.) Adesivo protettivo anti condensa (1 pz.)

Coperchio in plastica (2 pz.)

Vite ∅3,5 X 45 (4 pz.) Vite ∅3,5 X 16 (2 pz.) Staffa sportello (2 pz.) Sotto piedino (3 pz.)

Fermi specifici per pannello (fermi per pannelli in legno, 2 pz.)

Vite 03,5 X 25 (2 pz.) Vite 03,9 X 13 (4 pz.) Listello laterale

superiore (1 pz.)

Installazione

Modelli FBI (Scorrimento, DW60A80\*\*IB)

Staffa superiore (2 pz.) Viti ∅4 X 14 (14 pz.) Adesivo protettivo anti condensa (1 pz.)

Coperchio in plastica (2 pz.)

Fissaggi pannello decorativo (2 pz.)

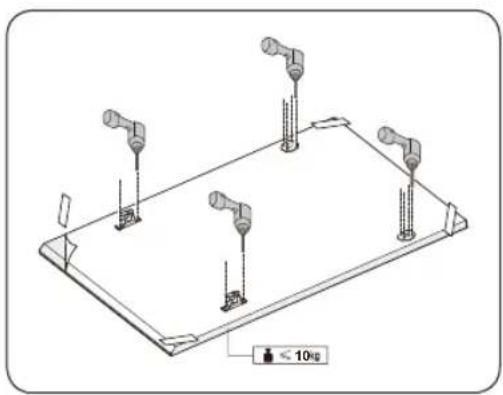

Vite ∅3,5 X 16 (2 pz.) Sotto piedino (3 pz.) Fissaggi pannello decorativo (2 pz.)

Vite ∅3,9 X 13 (4 pz.) Listello laterale superiore (1 pz.)

Staffa superiore (2 pz.) Viti ∅4 X 14 (2 pz.) Sotto piedino (3 pz.) Vite ∅3,5 X 16 (2 pz.)

Staffe battiscopa (2 pz.) Battiscopa Coperchio in plastica

(2 pz.)

Dado battiscopa (4 pz.)

Bullone battiscopa (4 pz.)

Adesivo protettivo (1 pz.)

Vite ∅3,9 X 13 (4 pz.) Listello laterale superiore (1 pz.)

Italiano14-

Kit di installazione (non in dotazione)

Fascetta stringitubo

Strumenti necessari (non in dotazione)

per il piedino anteriore

Occhiali di sicurezza Guanti Lampada Chiave inglese (22 mm)

Torx T15 Pinza Cesoie Metro

Matita Cacciavite a croce Cacciavite a testa piatta Taglierina

Livello Seghetto da traforo
(80-100 mm)
Tenaglia

Installazione

Requisiti di installazione

Per prevenire eventuali rischi di incendio, scariche elettriche o lesioni fisiche, tutti i cablaggi e la messa a terra devono essere eseguiti da personale qualificato.

Alimentazione

• È necessario un circuito di alimentazione da 220-240 V\~, 50 Hz dedicato alla lavastoviglie.
• La presa di corrente deve avere un capacità nominale di 16 A (max 11 A per la lavastoviglie)

AVVERTENZA

• Non utilizzare prolunghe.
- Usare solo il cavo di alimentazione in dotazione alla lavastoviglie.
- Al termine dell'installazione, verificare che il cavo di alimentazione non sia piegato o danneggiato.

Messa a terra

Per una messa a terra permanente, la lavastoviglie deve essere collegata ad una parte metallica o ad un sistema di messa a terra permanente. Il conduttore della messa a terra deve essere collegato dai conduttori del circuito al terminale di messa a terra della lavastoviglie.

AVVERTENZA

• Non collegare il cavo di messa a terra a condotte in plastica, tubazioni del gas o tubazioni dell'acqua calda. Conduttori di messa a terra collegati in maniera inappropriata possono provocare scariche elettriche.
• Non alterare la spina elettrica in dotazione all'apparecchio. Qualora la spina elettrica non sia adeguata alla presa a parete, richiederne la sostituzione a un elettricista specializzato.

Erogazione dell'acqua

• La mandata dell'acqua deve essere in grado di sopportare una pressione dell'acqua in entrata compresa tra 0,04 MPa e 1 MPa.
• La temperatura dell'acqua deve essere inferiore a 60 °C.
• Sulla tubazione deve essere montato un rubinetto con filettatura maschio da 3/4".

Per ridurre eventuali rischi di perdite:

• Verificare che i rubinetti dell'acqua siano facilmente accessibili.
• Chiudere il rubinetto di mandata dell'acqua in caso di inutilizzo della lavastoviglie.
• Controllare regolarmente la presenza di eventuali perdite dalle guarnizioni del tubo.
• Per fermare eventuali perdite, sigillare le giunzioni delle tubazioni con nastro in teflon o sigillante idoneo.

Aqua Stop

Aqua Stop è un componente elettrico progettato per prevenire perdite di acqua. Il dispositivo Aqua Stop viene fissato al tubo di carico dell'acqua e interrompe automaticamente l'erogazione in caso di danni alla tubazione.

ATTENZIONE

• Maneggiare Aqua Stop con attenzione.
- Non sbattere o torcere il tubo collegato al dispositivo Aqua Stop. Se il dispositivo Aqua Stop risulta danneggiato, chiudere il rubinetto di mandata dell'acqua ed estrarre la spina dalla presa elettrica. Quindi contattare un Centro di assistenza autorizzato locale Samsung o un tecnico qualificato.

Italiano16

Scarico

Se si utilizza un tubo di scarico dedicato alla lavastoviglie, collegarlo allo scarico ad una altezza compresa tra 30 e 70 cm da terra. Collegando il tubo di scarico ad uno scarico oltre gli 80 cm dal pavimento si potrà causare il riflusso dell'acqua di scarico.

Pavimentazione

Per motivi di sicurezza, la lavastoviglie deve essere installata su una superficie solida. Potrebbe risultare necessario rinforzare i pavimenti in legno per ridurre al minimo le vibrazioni. Evitare di posizionare la lavastoviglie sopra un tappeto o sopra la moquette. Tappeti e piastrelle di materiale morbido contribuiscono a incrementare le vibrazioni e possono causare leggeri spostamenti della lavastoviglie durante il funzionamento.

AVVERTENZA

Non installare la lavastoviglie su una struttura instabile.

Temperatura ambiente

Non installare la lavastoviglie in un'area esposta a temperature sotto zero. La lavastoviglie trattiene sempre un piccolo quantitativo di acqua nelle tubazioni e nei rubinetti. Qualora l'acqua ghiacci nella lavastoviglie o nelle tubazioni, può danneggiare la lavastoviglie ed alcune sue parti.

Esecuzione test

Una volta installata la lavastoviglie, eseguire un Rapido per accertarsi che sia installata correttamente.

Installazione

Installazione Passo dopo passo

La procedura di installazione può variare in base al modello di lavastoviglie posseduto.

PASSAGGIO 1 Scegliere una posizione

Scegliere una posizione che rispetti i seguenti criteri.

• La posizione deve avere una base stabile capace di sopportare il peso della lavastoviglie.
• La posizione deve essere vicina a un lavello con facile accesso alla mandata dell'acqua, allo scarico e a una presa elettrica.
• La posizione della lavastoviglie deve consentire di caricare comodamente i piatti.
• La posizione di installazione deve avere uno spazio sufficiente per garantire l'agevole apertura dello sportello e lo spazio necessario tra i fianchi del prodotto e i lati del vano.
• La parte posteriore deve essere libera da ostacoli.

Installazione in una nuova posizione

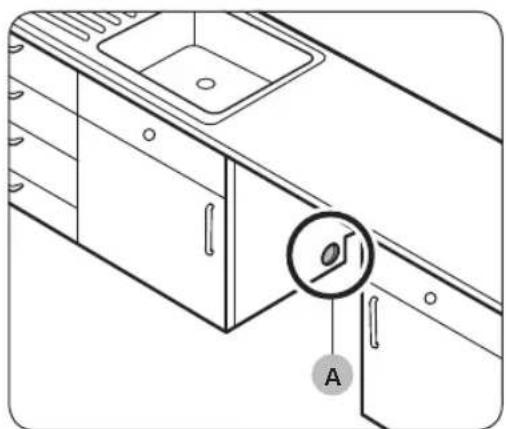

Qualora si desideri installare la lavastoviglie in una nuova posizione, seguire queste istruzioni prima di procedere.

1. Usando un seghetto da traforo, praticare un foro sul lato dell'armadiatura che sostiene il lavello (A).
2. Se la base interna all'armadiatura del lavello è rialzata rispetto al pavimento della cucina ed è più in alto rispetto agli attacchi della lavastoviglie, praticare un foro nella base interna e nel lato dell'armadiatura (B).

NOTA

• Se si sta sostituendo una vecchia lavastoviglie, controllare gli attacchi esistenti per verificarne la compatibilità con quelli della nuova lavastoviglie e sostituirli, se necessario.
• Eventualmente praticare un foro sul lato opposto dell'armadiatura in base alla posizione della presa elettrica.

Italiano18

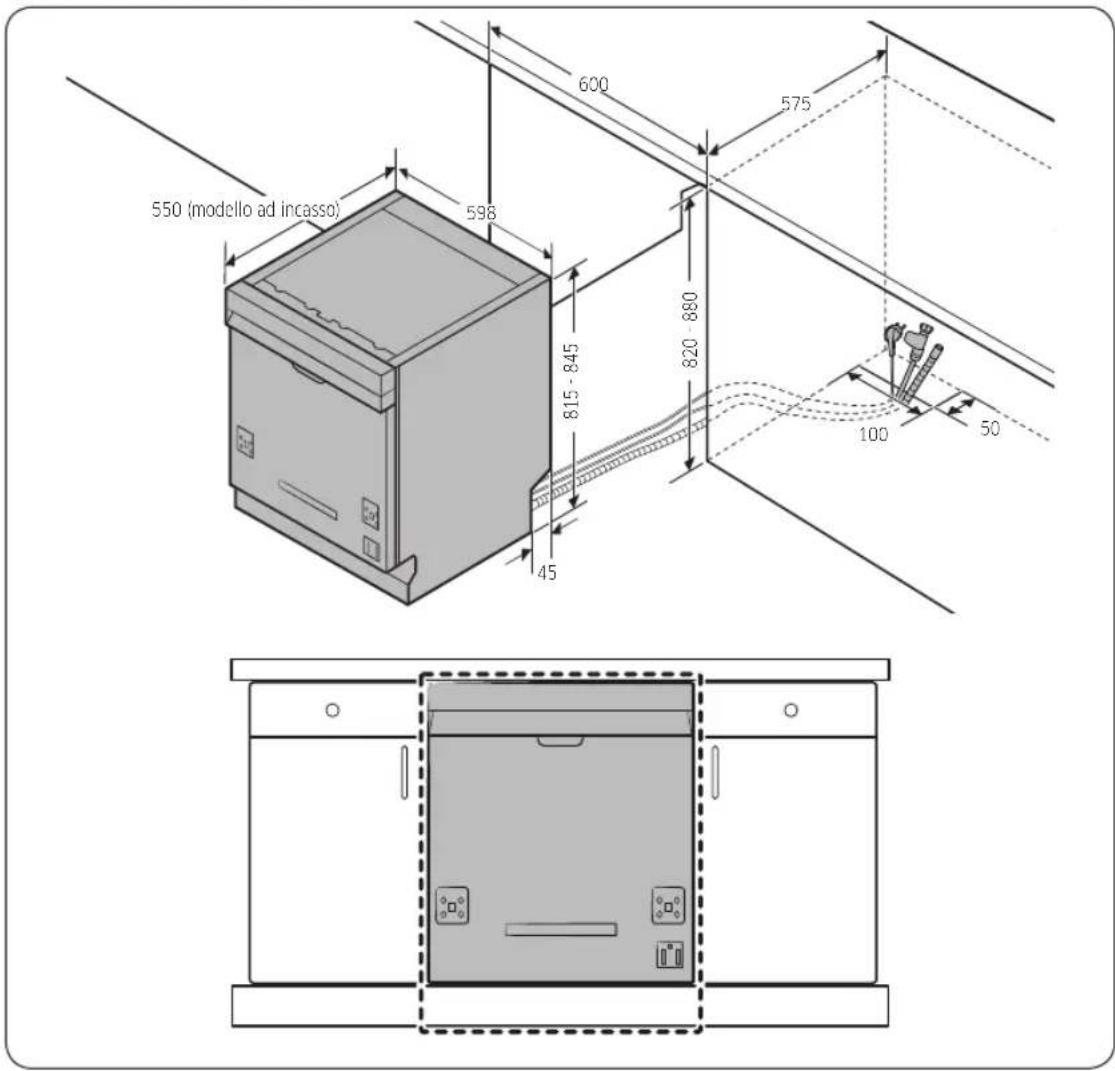

Dimensioni dell'armadiatura

550 (modello ad incasso) 600 575 598 815 - 845 820 - 880 45 100 50

Installazione

NOTA

Se la distanza tra il pavimento ed il fondo del piano di lavoro è superiore a 850 mm, sostituire il piedino posteriore con il piedino di sostegno in dotazione prima di procedere con l'installazione. Per maggiori particolari, vedere la sezione successiva. Se la distanza è inferiore a 850 mm, procedere al PASSAGGIO 3.

Installazione

PASSAGGIO 2 Per inserire il sottopiedino (tranne i modelli ad installazione libera)

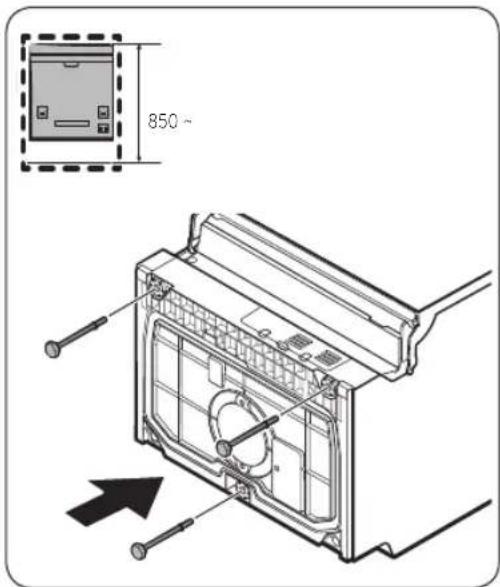

Se la distanza tra il pavimento ed il fondo del piano di lavoro è superiore a 850 mm, sostituire il piedino posteriore con il piedino di sostegno in dotazione prima di procedere con l'installazione.

850~

1. Sdraiare la lavastoviglie sul retro.

ATTENZIONE

Non sdraiare la lavastoviglie sul fianco. L'acqua potrebbe fuoriuscire.

1. Individuare il piedino di sostegno nel kit di installazione, quindi inserirlo nell'alloggiamento sul fondo della lavastoviglie come mostrato in figura.

PASSAGGIO 3 Controllare i tubi dell'acqua

• La pressione dell'acqua in entrata deve essere compresa tra 0,04 MPa e 1,0 MPa.
• Accertarsi che la temperatura dell'acqua non oltrepassi i 60 °C. L'acqua calda oltre i 60 °C può provocare malfunzionamenti nella lavastoviglie.
• Verificare che il rubinetto di mandata dell'acqua sia chiuso prima di collegare la tubazione dell'acqua alla lavastoviglie.

Italiano20-

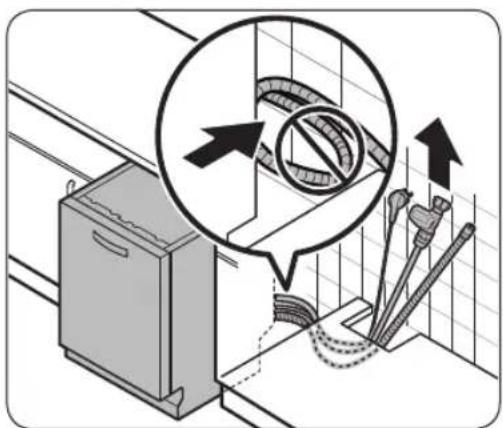

PASSAGGIO 4 Disporre i tubi

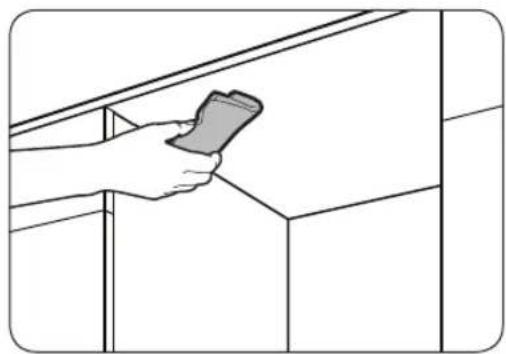

1. Pulire il fondo del piano.

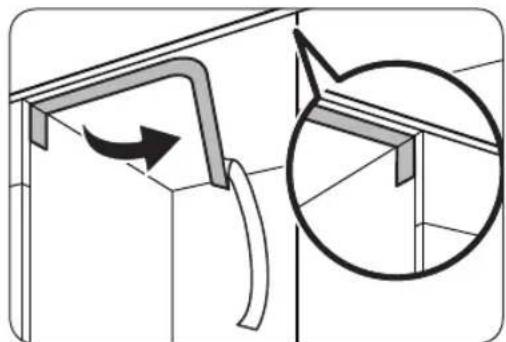

1. Fissare gli adesivi protettivi come mostrato.

1. Far passare la spina del cavo di alimentazione, il tubo dell'acqua ed il tubo di scarico attraverso il foro del lavello.

ATTENZIONE

• Prestare attenzione a non piegare o schiacciare il cavo elettrico o i tubi.
  • Non rimuovere la carta marrone sul retro della lavastoviglie. La carta serve per mantenere il lato posteriore pulito conto la parete.

Installazione

PASSAGGIO 5 Installare il pannello decorativo (per i modelli ad incasso)

Modelli FBI (da incasso, DW60A80**BB)

Ø2 ∞

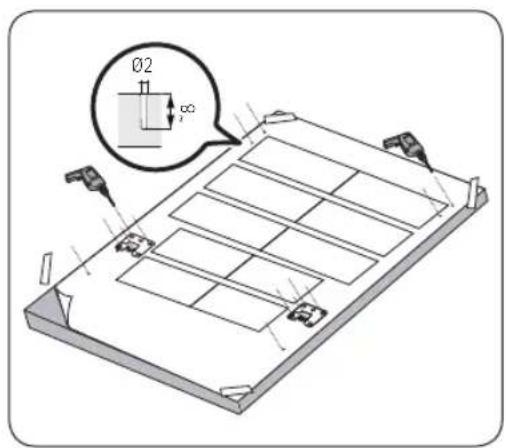

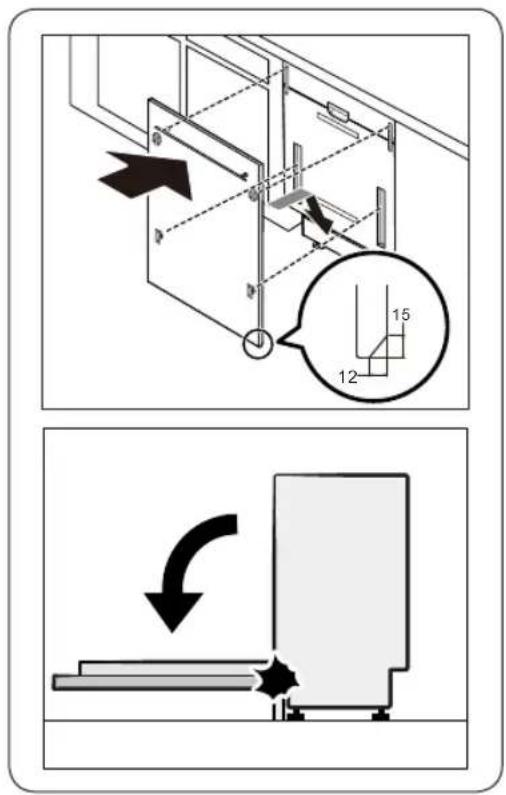

1. Appoggiare la dima di installazione sul retro del pannello decorativo e fissarla temporaneamente con nastro adesivo trasparente. Notare che il retro del pannello decorativo verrà fissato allo sportello della lavastoviglie.

ATTENZIONE

• La parte superiore del pannello decorativo deve essere allineata alla estremità superiore della dima di installazione.
• Usare un pannello decorativo del peso di 3-7 kg.

• Segnare le 14 posizioni indicate dalla dima di installazione.

• Rimuovere la dima di installazione e serrare i fermi del pannello decorativo (A) con 2 viti (B, ∅3,5 × 25) come mostrato in figura.

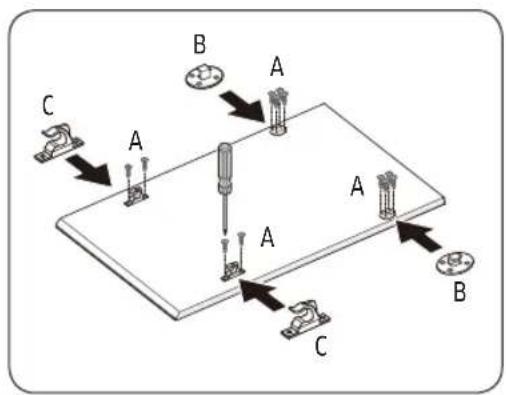

1. Serrare la staffa dello sportello (C) con 8 viti (D, ∅4 X 14) come mostrato in figura.

2. Inserire le staffe (C) dello sportello sul pannello decorativo nei fori (E) dello sportello della lavastoviglie per fissare il pannello decorativo.

3. Tenendo il pannello decorativo, fissarlo allo sportello e inserire i i fermi del pannello (A) nei fori (F) come mostrato in figura.
4. Spingere il pannello decorativo verso il basso per fissarlo.

ATTENZIONE

Il pannello frontale della lavastoviglie non deve estendersi oltre 30 mm dalla parte superiore della lavastoviglie stessa.

1. Regolare la vite della molla tenendo lo sportello aperto ad una angolazione di 30 gradi. Lo sportello deve poter restare in posizione e non cadere.

ATTENZIONE

• Non effettuare la regolazione della molla mentre lo sportello è completamente aperto.
- Se il pannello frontale pesa oltre i 7 kg, lo portello potrebbe cadere durante l'apertura.
- I pannelli frontali decorativi che pesano oltre 7 kg sono sconsigliati.

Installazione

Installazione

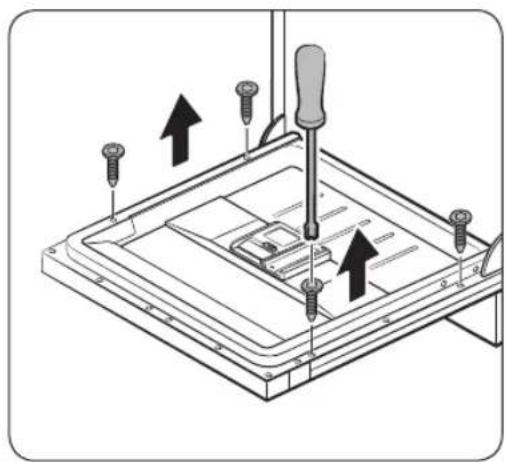

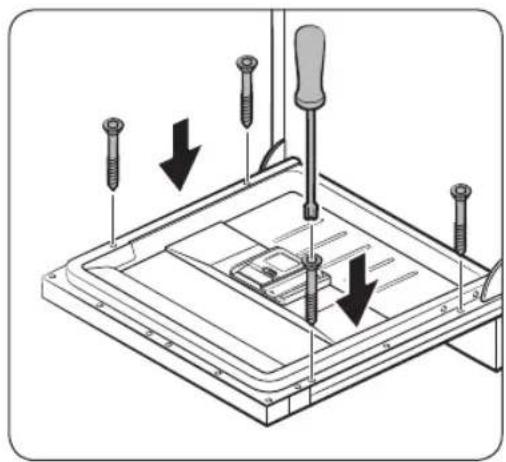

1. Aprire lo sportello della lavastoviglie e rimuovere le 4 viti.

ATTENZIONE

Prestare attenzione durante l'apertura dello sportello. Lo sportello potrebbe aprirsi e chiudersi improvvisamente qualora la molla di richiamo non sia stata regolata in modo opportuno, provocando lesioni personali.

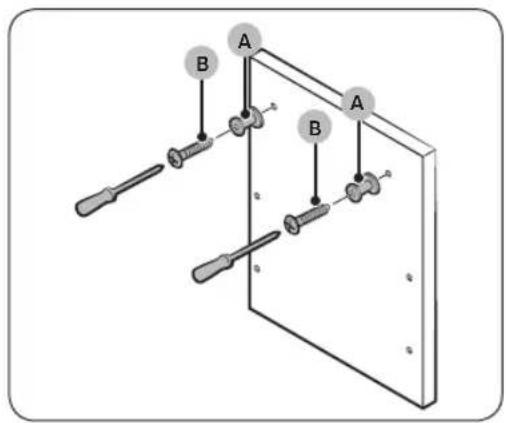

1. Fissare il pannello decorativo allo sportello avvitando le 4 viti (∅3,5 X 45).

Italiano24

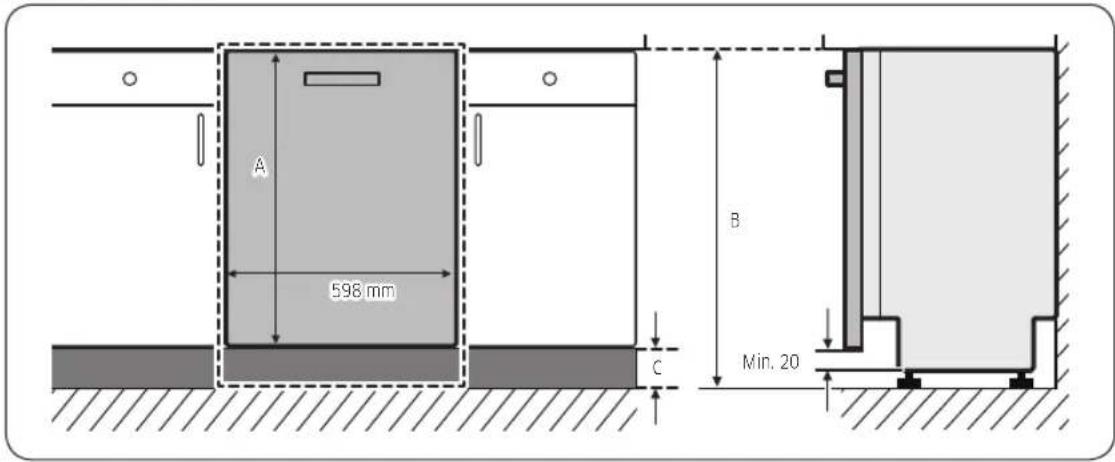

Modelli FBI (Scorrimento ad incasso, DW60A80\*\*IB)

Questo modello di lavastoviglie è dotato di un sistema di bilanciamento automatico dello sportello. Possiede una cerniera scorrevole perfetta per le cucine senza zoccolino o per una installazione sopra una piccola credenza. L'altezza del pannello decorativo (A) può essere compresa tra minimo 670 mm fino ad un massimo di 800 mm in base alla posizione di installazione. Il peso del pannello decorativo non può superare i 10 kg. Vedere la tabella delle altezze (C) in base alla altezza del mobiletto (B), per poter determinare l'altezza del pannello decorativo.

A 598 mm B C Min. 20

A B C
670-800 mm	820 mm 20-150 mm
	850 mm 50-180 mm
	880 mm 80-210 mm

1. Appoggiare la dima di installazione sul retro del pannello decorativo e fissarla temporaneamente con nastro adesivo trasparente. Notare che il retro del pannello decorativo verrà fissato allo sportello della lavastoviglie.
2. Segnare le 4 posizioni indicate dalla dima di installazione.

NOTA

L'altezza del pannello decorativo può essere compresa tra minimo 670 mm fino ad un massimo di 800 mm in base alla posizione di installazione.

ATTENZIONE

Il peso del pannello decorativo non può superare i 10 kg.

Installazione

A B C A A A B C

1. Rimuovere la dima di installazione e serrare i ganci del pannello decorativo (B), (C) con le 12 viti (A) come mostrato in figura.

1. Tenendo il pannello personalizzato, fissarlo allo sportello e inserire i perni del pannello nei fori corrispondenti sullo sportello, fino a sentirne l'incastro completo.

ATTENZIONE

Usare un pannello personalizzato del peso di 4-10 kg. Verificare che lo zoccolino non ostruisca l'apertura e chiusura dello sportello della lavastoviglie.

Italiano26

PASSAGGIO 6 Installare il listello

Per ridurre la rumorosità è possibile montare un apposito listello.

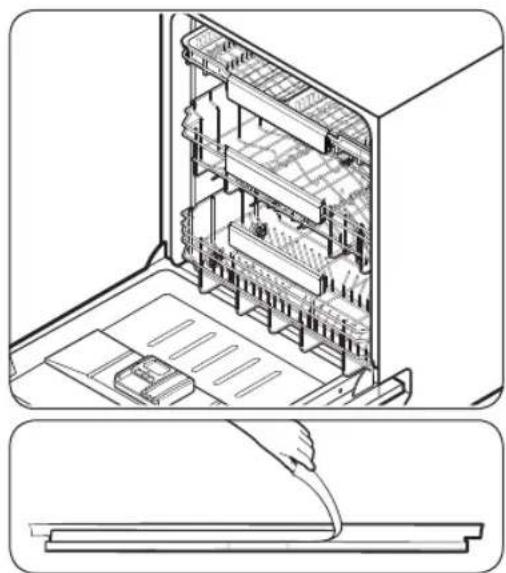

1. Per installare il listello superiore, rimuovere la plastica protettiva del biadesivo posto sul retro del listello.

2. Inserire il gancio del listello sul retro della staffa superiore.

3. Fissare le viti in dotazione nei quattro fori.

Installazione

PASSAGGIO 7 Livellare la lavastoviglie

Normale Cucine alte (Inserire il piedino posteriore)

Controllare il livellamento da avanti verso dietro Controllare il livellamento da lato a lato

È possibile regolare l'altezza della lavastoviglie per livellarla. Da notare che in questi passaggi, la lavastoviglie non viene inserita completamente nel vano.

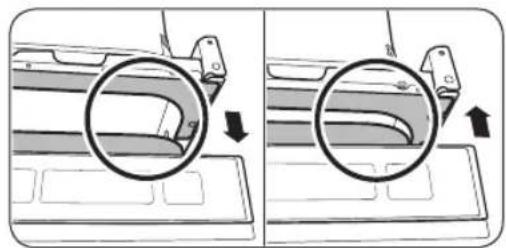

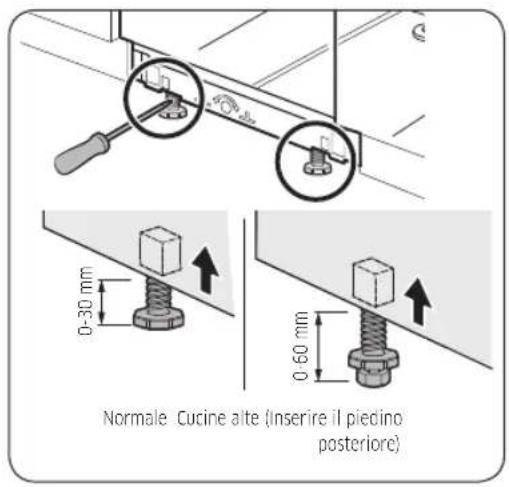

1. Usare una livella per verificare che la lavastoviglie sia livellata.

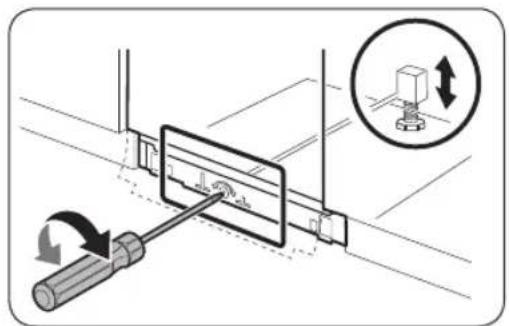

2. Per regolare l'altezza anteriore, usare un cacciavite a lama piatta (-).

3. Per aumentare l'altezza, ruotare il piedino in senso antiorario.

4. Per aumentare l'altezza, ruotare il piedino in senso orario.

5. Per regolare l'altezza posteriore, inserire un cacciavite a croce (+) nel foro centrale della lavastoviglie.

6. Per ridurre l'altezza, ruotare il cacciavite in senso orario.

7. Per aumentare ridurre l'altezza, ruotare il cacciavite in senso antiorario.
8. Posizionare una livella sullo sportello e sulle guide dei cestelli all'interno della vasca, come mostrato, per verificare il corretto livellamento della lavastoviglie.

Italiano28

Min. (5 mm)

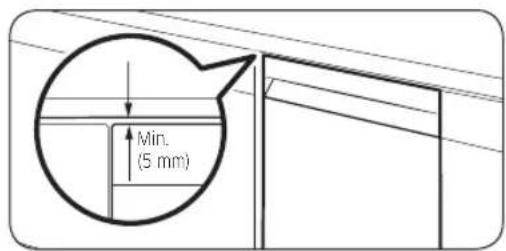

1. Lasciare almeno uno spazio di 5 mm tra la parte superiore della lavastoviglie ed la parte inferiore del piano della cucina.
2. Una volta livellata la lavastoviglie, verificare che lo sportello si apra e si chiuda correttamente.

Installazione

PASSAGGIO 8 Fissare la lavastoviglie

Per fissare la lavastoviglie al piano della cucina è possibile usare le staffe in dotazione. In alternativa, è possibile aprire i fori laterali per fissare la lavastoviglie sui laterali dell'armadiatura.

Al piano della cucina usando le staffe

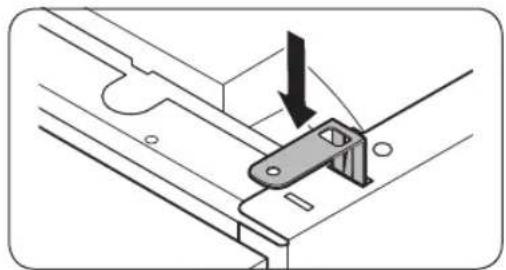

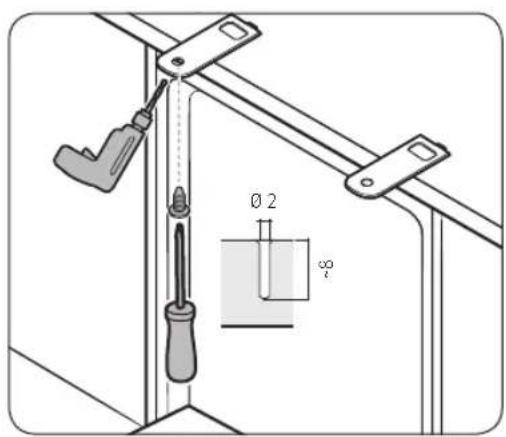

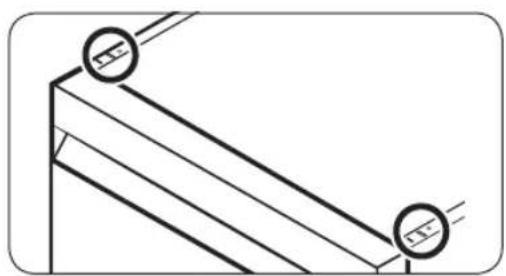

1. Inserire le staffe in dotazione nei fori anteriori centrali della lavastoviglie come mostrato in figura.

1. Inserire la lavastoviglie completamente nel vano sotto il piano.

Ø 2 θ

1. Serrare le 2 viti (∅4 X 14) per fissare le staffe.

NOTA

Una volta fissata la lavastoviglie al piano, rimangono alcune viti. Tali viti possono essere smaltite o se lo si desidera possono essere usate per fissare i laterali della lavastoviglie alla armadiatura.

1. Collegare il tubo dell'acqua ma non aprire il rubinetto di mandata fino al termine della installazione.

Italiano30-

Sui lati

Se i tappi di plastica non sono montati, possono verificarsi perdite di acqua che possono causare una scarica elettrica.

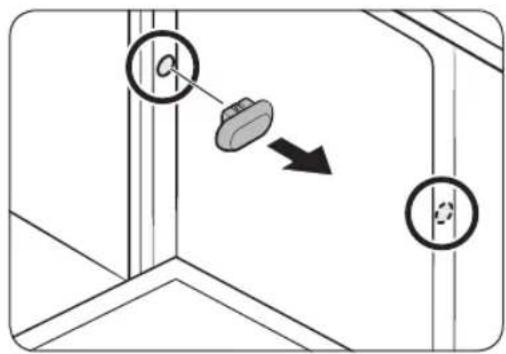

1. Rimuovere i tappi di plastica.

2. Serrare le 2 viti (∅3,5 X 16) nei 2 fori (contrassegnati nell'illustrazione).

3. Inserire i tappi di plastica in dotazione nei 2 fori nei quali sono state inserite le viti.
4. Collegare il tubo dell'acqua ma non aprire il rubinetto di mandata fino al termine della installazione.

Installazione

PASSAGGIO 9 Collegamento del tubo di scarico

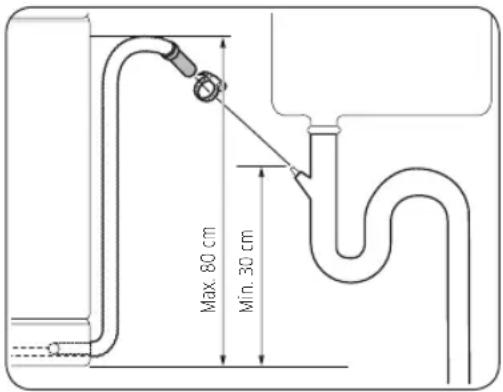

Max. 80 cm Min. 30 cm

1. Collegare il tubo di scarico allo scarico.

ATTENZIONE

• Installare il sistema di scarico correttamente in modo che il tubo non fuoriesca dallo scarico durante la fase di scarico.
• Accertarsi che il tubo di scarico, il tubo di carico ed il cavo di alimentazione non siano attorcigliati o piegati.

PASSAGGIO 10 Controllo finale

1. Rimuovere tutti gli imballaggi, i fogli e le parti non necessarie dall'interno della lavastoviglie.
2. Attivare l'interruttore.
3. Aprire il rubinetto di mandata dell'acqua per erogare acqua alla lavastoviglie.
4. Collegare il cavo di alimentazione alla presa ed accendere la lavastoviglie. Quindi selezionare ed eseguire il programma Rapido.
5. Controllare che l'accensione avvenga regolarmente e che non vi siano perdite durante il funzionamento della lavastoviglie. Verificare eventuali perdite d'acqua su entrambe le estremità della tubazione dell'acqua e del connettore del tubo di scarico.

Italiano32-

Zoccolino

È possibile fissare lo zoccolino in base al modello o alla posizione di installazione.

Zoccolino

1. Inserire lo zoccolino sul fondo della lavastoviglie.

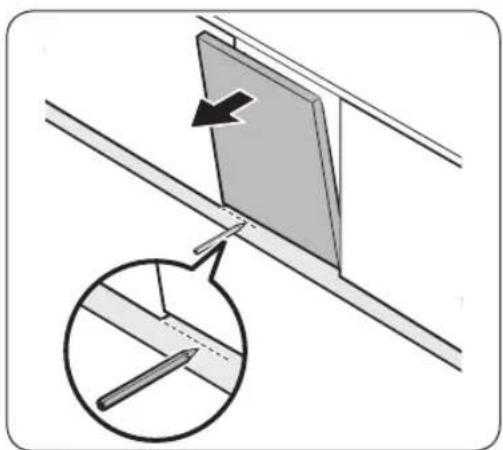

2. Aprire lo sportello della lavastoviglie e disegnare una linea sullo zoccolino laddove interferisce con lo sportello.

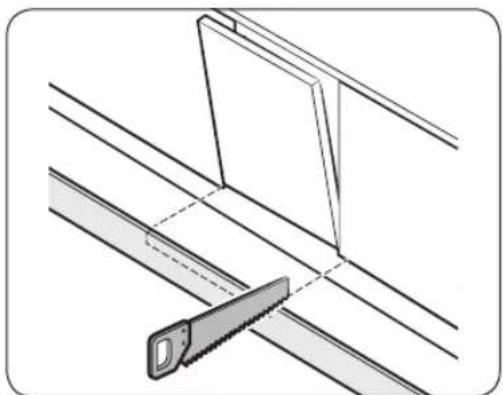

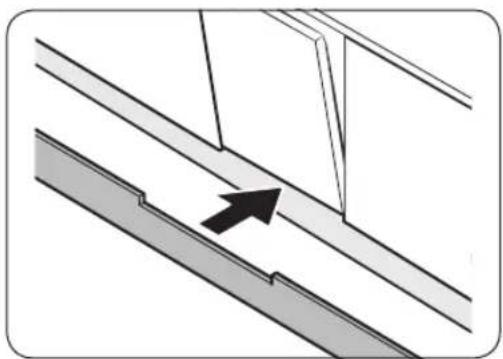

1. Seguire la linea e tagliare lo zoccolino usando un seghetto.

1. Fissare lo zoccolino sul fondo della lavastoviglie. Verificare che lo zoccolino non ostruisca l'apertura e chiusura dello sportello della lavastoviglie.

Installazione

Zoccolino pre-tagliato (Serie DW60A80\*\*U\*)

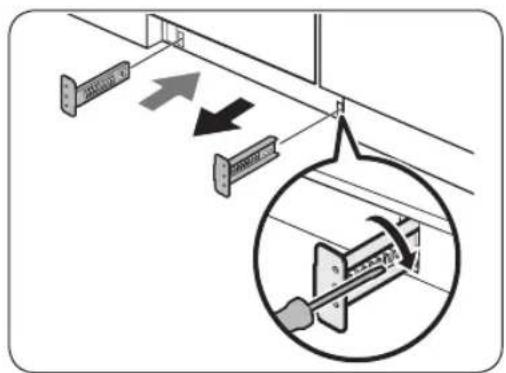

1. Inserire le staffe in dotazione sul fondo della lavastoviglie. Ruotarle in posizione.

- Vedere l'immagine sulla sinistra per la corretta sequenza di fissaggio e posizionamento delle staffe.

1. Inserite lo zoccolino pre-tagliato prima nella staffa, quindi serrare le viti per fissarlo. Vedere l'immagine sulla sinistra ed accertarsi che le staffe siano posizionate correttamente.

ATTENZIONE

Verificare che lo zoccolino non ostruisca l'apertura e chiusura dello sportello della lavastoviglie.

1. Spingere lo zoccolino con le staffe sul fondo della lavastoviglie come mostrato in figura.

Italiano34

Spie informative

È possibile vedere lo stato operativo della lavastoviglie controllando l'accensione delle spie.

Spie informative

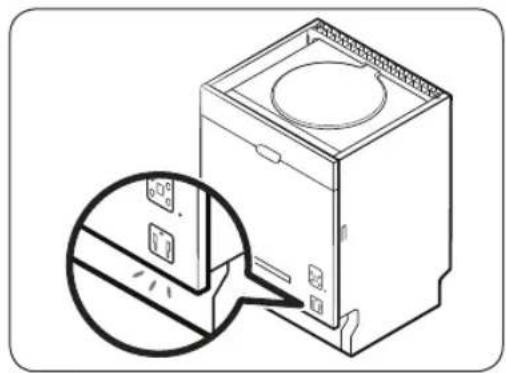

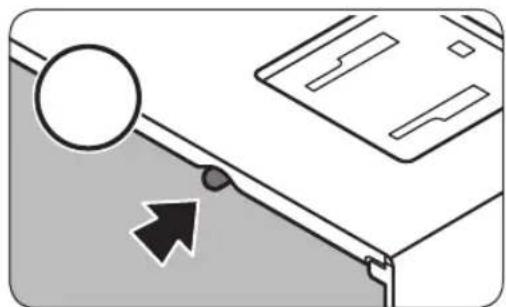

La spia informativa si accende verso il pavimento per informare dello stato operativo della lavastoviglie. Ciò indica lo stato operativo della lavastoviglie.

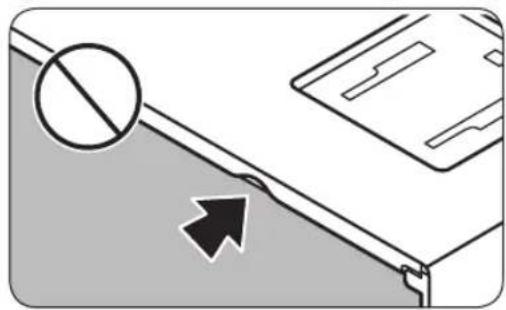

Verificare che la spia informativa non sia coperta dalla minigonna in gomma.

• La spia informativa deve trovarsi tra la minigonna in gomma e lo sportello esterno.
• Qualora la minigonna copra la spia informativa, la spia luminosa non sarà visibile.

Per installare il battiscopa inferiore, seguire i seguenti passaggi.

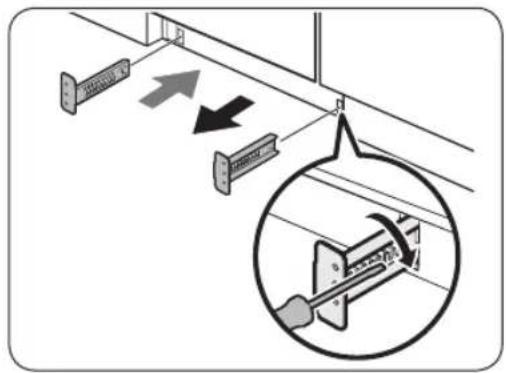

1. Inserire le staffe in dotazione sul fondo della lavastoviglie. Ruotarle in posizione.
2. Vedere l'immagine sulla sinistra per la corretta sequenza di fissaggio e posizionamento delle staffe.
3. Inserire il battiscopa prima nelle staffe, quindi serrare i quattro dadi e bulloni per fissare il battiscopa in posizione.

NOTA

Se la lavastoviglie viene sollevata regolando i piedini, capovolgere il battiscopa in modo che si adatti alla parte inferiore.

1. Spingere il battiscopa con le staffe sul fondo della lavastoviglie come mostrato in figura.

ATTENZIONE

Verificare che il battiscopa non ostruisca l'apertura e chiusura dello sportello della lavastoviglie.

Italiano36

SmartThings (solo modelli che ne sono dotati)

Connessione Wi-Fi

Sul proprio smartphone, accedere a Settings (Impostazioni) e collegarsi alla propria rete Wi-Fi domestica.

Scarica

Nel app market (Google Play Store, Apple App Store, Samsung Galaxy Apps), cercare la app Samsung SmartThings cercando il termine "SmartThings". Scaricare ed installare la app sul proprio dispositivo.

Accesso

È necessario effettuare prima l'accesso a SmartThings con il proprio account Samsung. Per creare un nuovo account Samsung, seguire le istruzioni fornite nella app. Non è necessario usare una app separata per creare un account.

NOTA

Se si dispone di un account Samsung, usarlo per accedere. Un utente registrato di uno smartphone Samsung effettua il login in automatico.

Wi-Fi Off

Per disattivare manualmente il Wifi, tenere premuto 'Speed boosting button' (Velocità extra) ed il 'Smart control button' (tasto di controllo smart) simultaneamente per 3 secondi.

Per registrare il proprio dispositivo in SmartThings

1. Accertarsi che lo smartphone sia collegato ad una rete wireless.
2. Eseguire la app SmartThings sul proprio smartphone.
3. Alla comparsa di un messaggio "A new device is found (Trovato nuovo dispositivo).", selezionare Add (Aggiungi).
4. Qualora non venga visualizzato alcun messaggio, premere + e selezionare la propria lavastoviglie tra quelle indicate nell'elenco delle lavastoviglie disponibili. Se la lavastoviglie non è riportata in elenco, selezionare Device Type (Tipo dispositivo) > Specific Device Model (Specifico modello di dispositivo), ed aggiungerla manualmente.
5. Seguire le istruzioni visualizzate sullo schermo per completare I processo di connessione della lavastoviglie.
6. Una volta completato il processo, la lavastoviglie comparirà nell'elenco dei dispositivi della app SmartThings.
7. Per avere accesso alla app SmartThings, gli utenti di iPhone devo scansionare il codice QR o digitare il numero seriale indicato al di sotto del codice QR.

Installazione

App Lavastoviglie

Controllo integrato: È possibile monitorare e controllare la propria lavastoviglie sia a casa sia da remoto.

• Selezionare l'icona della lavastoviglie in SmartThings. Si aprirà la pagina della lavastoviglie.
• Verificare lo stato operativo o le notifiche relative alla propria lavastoviglie, e modificare, se necessario le opzione e le impostazioni.

NOTA

• Questo dispositivo è stato progettato esclusivamente per un uso domestico (Classe B), e può essere utilizzato in tutte le aree residenziali.
• Questo dispositivo può causare interferenze wireless, e né il produttore né l'installatore di questo dispositivo sono in grado di mettere in opera misure di sicurezza di alcun tipo.
• I metodi di crittografia consigliati sono WPA/TKIP e WPA2/AES. I protocolli Wi-Fi di nuovo sviluppo o non approvati non sono supportati.
• La sensibilità di ricezione di una rete wireless può essere influenzata dalle condizioni wireless ambientali.
• Qualora il proprio provider di servizi Internet abbia registrato l'indirizzo MAC del PC o del modulo modem per un uso permanente, la lavastoviglie Samsung non sarà in grado di connettersi ad Internet. In questo caso contattare il proprio provider Internet.
• Un firewall Internet può provocare l'interruzione della connessione Internet. In questo caso contattare il proprio provider Internet.
• Qualora l'interruzione della connessione Internet persista anche dopo la messa in atto delle misure indicate dal proprio provider Internet, contattare un rivenditore o un Centro di assistenza autorizzato Samsung.
• Per l'installazione di router con cavo o wireless, consultare il manuale dell'utente del router utilizzato.
  • La lavastoviglie Samsung supporta i protocolli Wi-Fi 2,4 GHz.
• La lavastoviglie Samsung supporta i protocolli IEEE802.11 b/g/n (2,4 GHz) e Soft-AP. (è consigliato IEEE802.11n)
• Un router con cavo/wireless non approvato potrebbe rendere impossibile la connessione alla lavastoviglie Samsung.
• La app SmartThings è disponibile su dispositivi di terze parti che eseguono Android OS 6.0 (Marshmallow) o successivi, dispositivi Samsung che eseguono Android OS 5.0 (Lollipop) o successivi, e dispositivi iOS che eseguono iOS 10.0 o successivi (iPhone 6 o successivi). La app è ottimizzata per smartphone Samsung (serie Galaxy S e Note).
• Alcune funzioni della app possono operare in modo diverso su dispositivi di terze parti.
• La app è soggetta a modifiche senza preavviso al fine di migliorarne le prestazioni.
• Inoltre, ulteriori aggiornamenti della app o della funzione della app potrebbero risultare inibiti per motivi d'uso o di sicurezza, anche se gli aggiornamenti sono supportati dal proprio SO.
• Il tuo dispositivo usa una frequenza non armonizzata ed è progettata per essere usata in tutti i paesi europei. La WLAN può essere utilizzata in tutta la UE senza restrizioni in interno, ma non può essere utilizzata in esterno in Francia.
• È possibile installare facilmente la app SmartThings o usare il prodotto con il proprio smartphone eseguendo la scansione del codice QR sull'etichetta applicata.

Italiano38

• Con la presente, Samsung Electronics, dichiara che questo dispositivo radio è conforme ai requisiti essenziali e ad altre disposizioni pertinenti della Direttiva 2014/53/UE. Il testo completo della Dichiarazione di conformità UE è disponibile al seguente indirizzo internet: La Dichiarazione di conformità ufficiale è reperibile all'indirizzo http://www.samsung.com, accedendo alla pagina Support > Search Product Support e digitando il nome del modello.
• Il consumo complessivo in standby è di 2,0 W con tutte le porte di rete in stato "on".
• Dati determinati secondo lo standard EN 50564 e la Normativa (CE) N. 1275/2008

Wi-Fi
Gamma frequenze Potenza trasmessa (Max)
2412 MHz - 2472 MHz 20 dBm

SmartThings

Categoria Checkpoint Descrizione
Monitoraggio	Stato del lavaggio	È possibile verificare il programma in corso e le sue opzioni, ed il tempo di completamento residuo.
	Smart Control	Viene visualizzato lo stato dello Smart Control della lavastoviglie.
	Monitoraggio energetico	Usare questa opzione per monitorare lo stato del consumo energetico.
Controllo	Avvio/Pausa/Annulla	Selezionare un ciclo e le necessarie opzioni quindi selezionare Avvio/Pausa/Annulla per avviare una operazione, per arrestarla temporaneamente o annullarla.
	Preferiti	Per memorizzare cicli di lavaggio ed opzioni usati frequentemente in Preferiti in modo da utilizzarli in seguito comodamente.
	Avvio ritardato	Impostare Avvio ritardato per avviare un ciclo di lavaggio all'orario impostato (fino a 24 ore).
Notifica	Programma completato	Notifica che il programma di lavaggio impostato è terminato.
	Detersivo	Notifica che la lavastoviglie ha un livello basso di sale o brillantante.

Installazione

WSN

1. Come accedere: tenere premuto il tasto Start in modalità AP (per accedere alla modalità AP, tenere premuto il tasto Smart Control per 3 secondi).

2. Formato del display

3. Dopo aver ricevuto i dati WSN dal modulo WiFi, vengono visualizzati “-” + le prime 2 cifre quindi le successive 3 cifre vengono visualizzate ad ogni pressione del tasto “start”.

4. Alla pressione del tasto "start" per la visualizzazione delle cifre si avvertirà un suono.
5. Esempio di visualizzazione : “-” per iniziare la visualizzazione es) WSN : “01234567897835”

-01-234-567-897-835

Italiano40

Dichiarazione Open Source

Il software incluso in questo prodotto contiene software open source.

Il seguente URL http://opensource.samsung.com/opensource/SMART_TP2_0/seq/0 porta alla pagina di download delle informazioni sulla licenza open source relativa a questo prodotto.

Seguire queste istruzioni attentamente per effettuare una appropriata installazione della lavastoviglie e prevenire eventuali incidenti durante il lavaggio delle stoviglie.

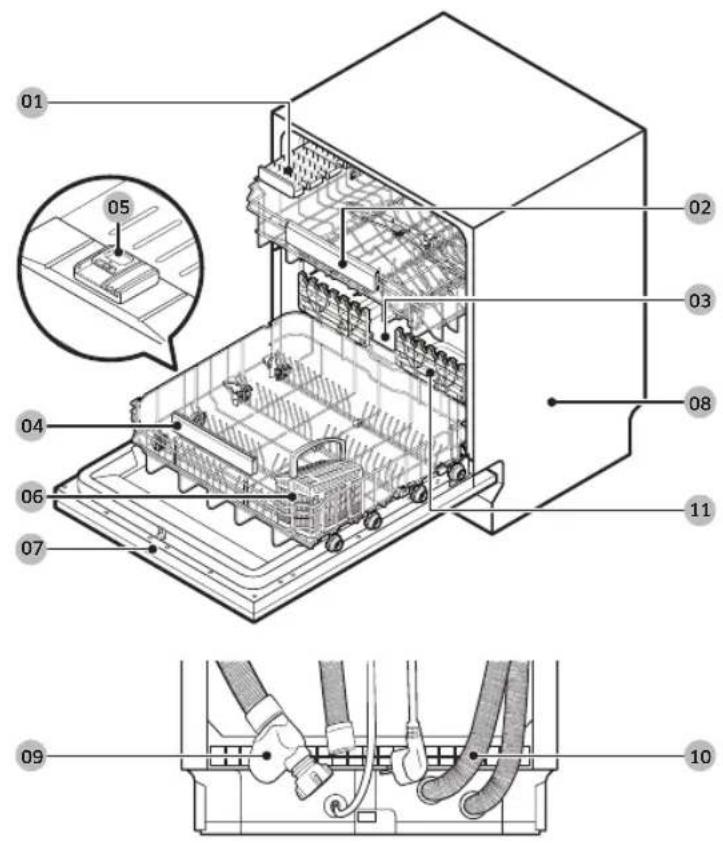

Panoramica della lavastoviglie

04 Cestello inferiore

07 Sportello

10 Tubo di scarico

02 Cestello superiore

05 Dispenser

08 Base

03 Serbatoio sale

06 Supporto in vetro

09 Tubo ingresso acqua

Italiano42

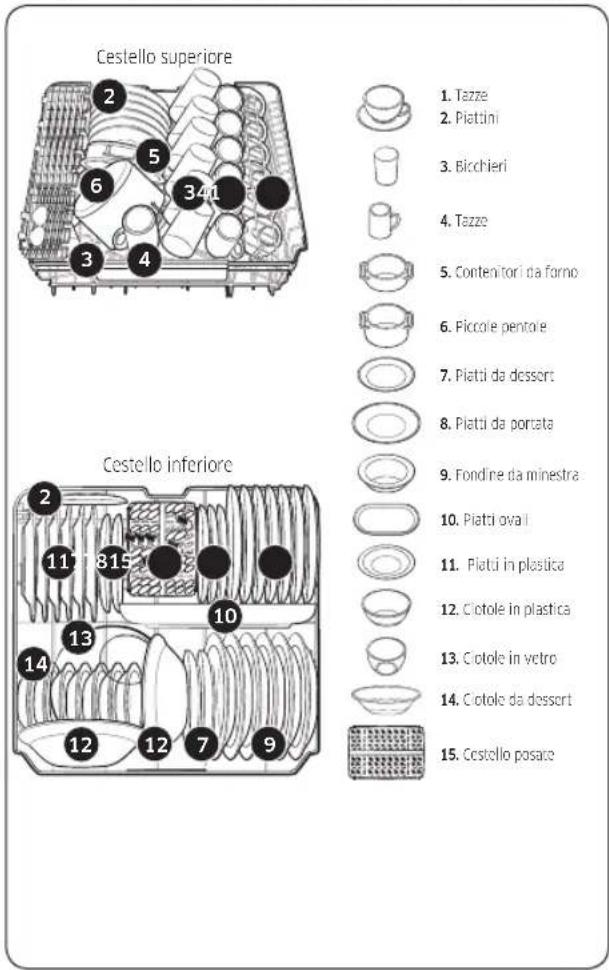

Modelli DW60A804*

01 Griglia per coltelli

02 Cestello superiore

03 Serbatoio sale

04 Cestello inferiore

05 Dispenser

06 Cestello posate

07 Sportello

08 Base

09 Tubo ingresso acqua

10 Tubo di scarico 11 Supporto in vetro

Prima di iniziare

ATTENZIONE

• Non lavare stoviglie coperte di cenere, sabbia, cera, grasso lubrificante o vernice. Tali materiali possono danneggiare la lavastoviglie. La cenere non si scioglie e verrà sparsa all'interno di tutta la lavastoviglie.
• Rimuovere dai piatti i residui di cibo quali ossa, semi di frutta e altro come stuzzicadenti, tovaglioli di carta, ecc. I residui di cibo possono provocare rumorosità, malfunzionamento della lavastoviglie e danneggiare i piatti e la lavastoviglie stessa.

Stoviglie non idonee ad essere lavate nella lavastoviglie

AVVERTENZA

Lavare solo stoviglie quali bicchieri, porcellana e posate dichiarati dal produttore come lavabili in lavastoviglie. Non lavare alluminio (es. filtri anti grasso). Questa lavastoviglie può danneggiare l'alluminio o, in casi estremi, provocare una grave reazione chimica.

Non lavare i seguenti articoli:

• Oggetti in rame, ottone, stagno, avorio e alluminio o con adesivi
• Plastiche non resistenti al calore
• Oggetti fatti a mano, antiquariato, vasi preziosi e bicchieri decorativi
• Oggetti in porcellana o ceramica smaltata
• Vasellame, stoviglie in legno od oggetti con parti in legno
• Bicchieri delicati o in cristallo piombato. Dopo frequenti lavaggi i bicchieri possono apparire opacizzati.

NOTA

Le stoviglie in argento entrate in contatto con cibi contenenti zolfo possono scolorire. Tra questi rosso d'uovo, cipolle, maionese, senape, pesce, pesce in salamoia e marinato.

Italiano44

Uso base dei cestelli

Regolazione dell'altezza

È possibile regolare l'altezza del cestello superiore in modo che il cestello inferiore possa accogliere stoviglie di altezza maggiore. In base alla posizione impostata del cestello superiore, il cestello inferiore può accogliere stoviglie con un diametro massimo di 30 cm, mentre il cestello superiore fino a un diametro di 18 cm (con la griglia per le posate) o 25 cm (senza griglia per le posate).

ATTENZIONE

• Si consiglia di regolare l'altezza del cestello superiore prima di caricare i piatti in lavastoviglie. La regolazione del cestello dopo il carico dei piatti potrebbe danneggiare i piatti.
• Durante la regolazione afferrare entrambe le maniglie, in caso contrario lo sportello della lavastoviglie non si chiuderà correttamente.

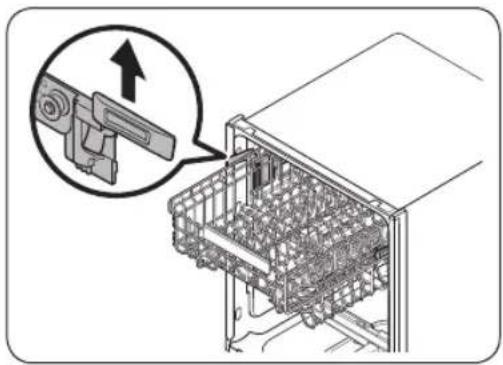

• Per sollevare il cestello superiore, tirarlo verso l'alto. La leva di regolazione scatterà portando il cestello nella posizione desiderata.
• Per abbassare il cestello superiore, afferrare entrambe le leve poste sulla sinistra e destra del cestello superiore e premere verso il basso entrambi i lati del cestello.

Rimozione del cestello superiore

ATTENZIONE

• Non azionare la lavastoviglie senza il cestello superiore in posizione. In caso contrario, potrebbero avvertirsi rumori e la lavastoviglie potrebbe non funzionare correttamente.
• Dal momento che il cestello superiore è removibile, inserirlo correttamente in modo da garantire il regolare funzionamento della lavastoviglie.

Tirare il cestello superiore verso avanti fino alla completa estensione, quindi sollevarlo leggermente per rimuoverlo. Vedere le immagini seguenti.

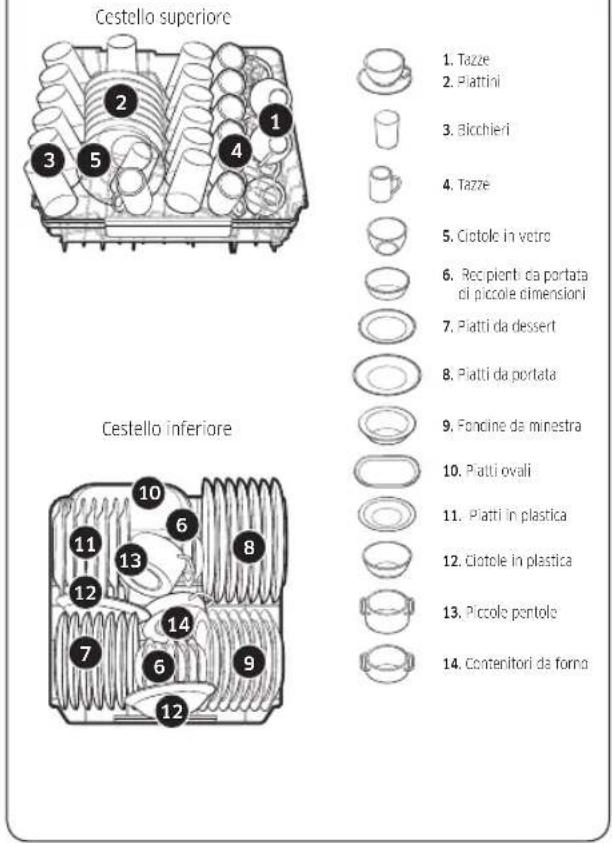

Caricamento dei piatti

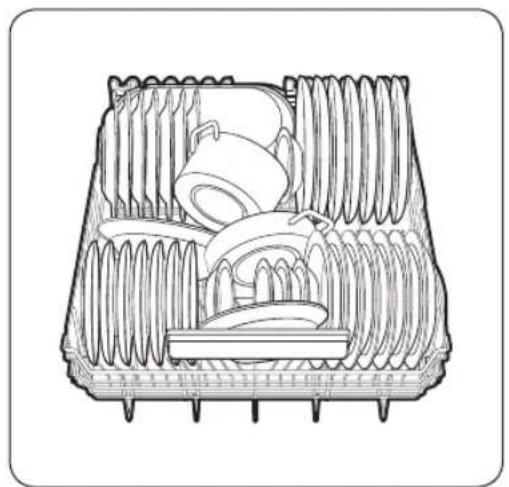

Cestello inferiore

Si consiglia di posizionare le stoviglie grandi che sono più difficili da pulire (pentole, padelle, coperchi, piatti da portata e insalatiere) nel cestello inferiore.

E' preferibile posizionare i piatti da portata e i coperchi sul lato del cestello per evitare il blocco del braccio superiore. Pentole, recipienti da portata ecc. devono essere sempre posizionati a testa in giù.

Le pentole profonde devono essere inclinate in modo da permettere il deflusso dell'acqua.

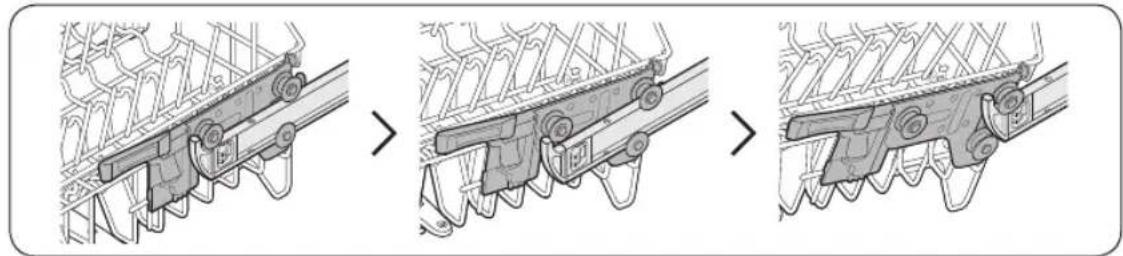

Il cestello inferiore è dotato di snodi per poterlo ripiegare così da caricare facilmente pentole e padelle grandi.

Stoviglie lunghe, posateria da portata, posate per insalata e grandi coltelli devono essere posizionati sul ripiano in modo da non ostruire la rotazione del braccio di irrigazione.

Italiano46

Uso delle rastrelliere pieghevoli

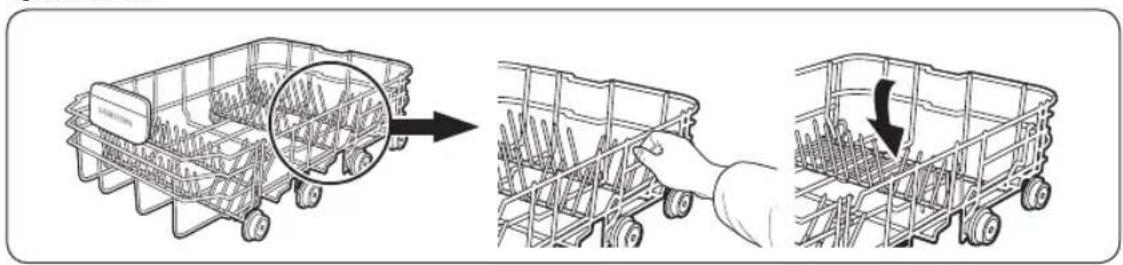

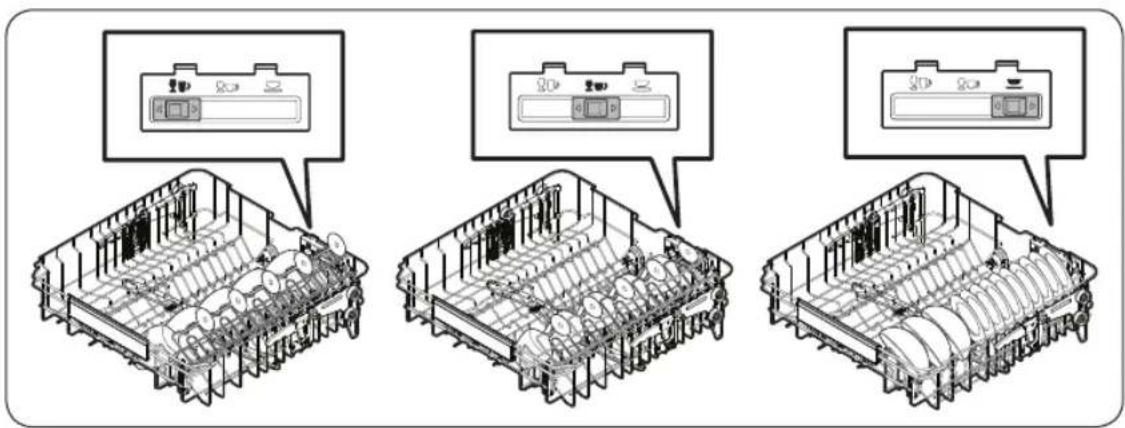

Per un migliore impilamento di pentole e padelle, le rastrelliere possono essere ripiegate come mostrato nella figura a destra.

Il cestello superiore è progettato per trattenere oggetti più delicati e leggeri, quali bicchieri, tazzine e tazze, così come piatti, piccole scodelle e padelle piane (se non eccessivamente sporche). Inserire i piatti e le stoviglie in modo che non possano spostarsi per effetto del getto d'acqua. Inserire sempre bicchieri, tazze e scodelle a testa in giù.

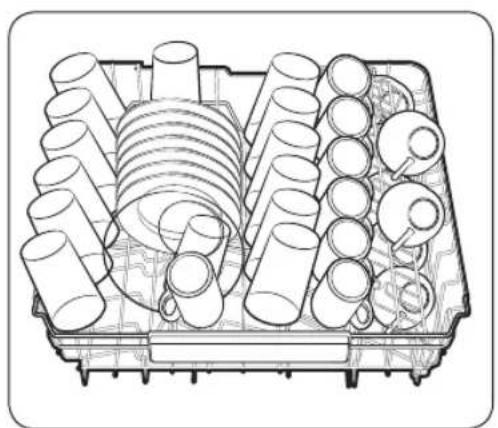

È possibile inserire i piatti nella rastrelliera centrale in vari modi modificando la posizione delle scanalature guida. Spostando il tasto della guida verso sinistra, è possibile caricare bicchieri da vino standard. Spostando il tasto della guida verso il centro, è possibile caricare bicchieri da vino più corti o bicchieri da liquore. Spostando il tasto della guida verso destra, è possibile caricare ciotole e piatti.

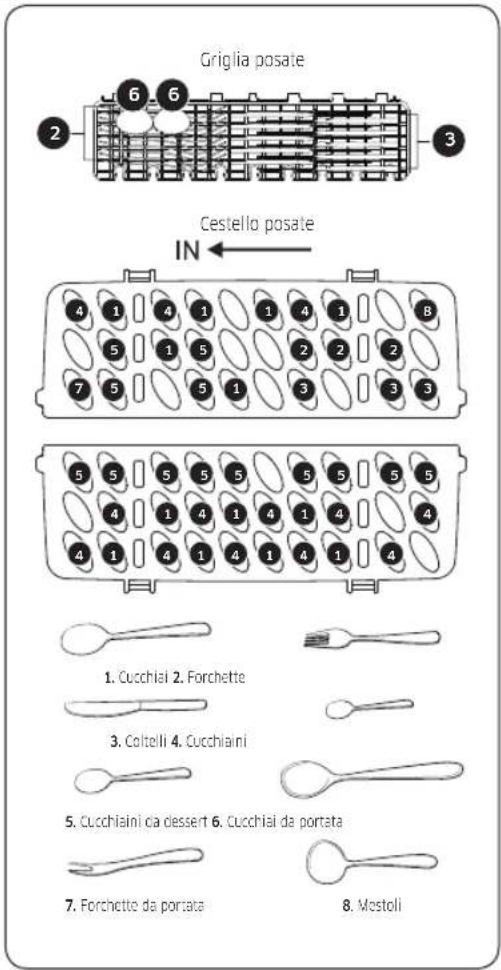

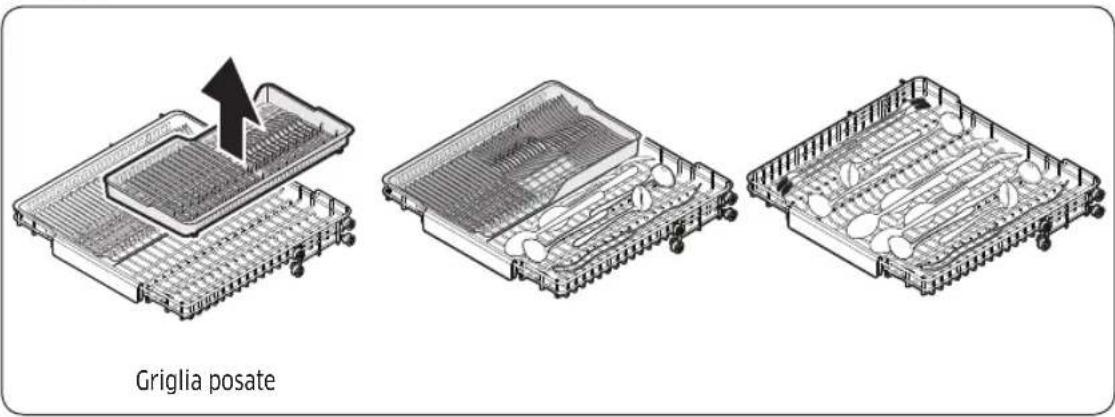

La griglia per posate è idonea ad accogliere posate e utensili di cucina piatti. Usare la griglia per le posate per organizzare le posate o gli utensili piatti.

NOTA

È possibile rimuovere la griglia per le posate qualora sia necessario disporre di maggiore spazio nel cestello superiore.

Italiano48

Griglia 3° cestello

È possibile caricare facilmente le posate da un cestello removibile nella griglia sopra. È anche possibile rimuovere i cestelli sinistro e destro per accogliere utensile di dimensioni maggiori. Entrambi i cestelli sono removibili

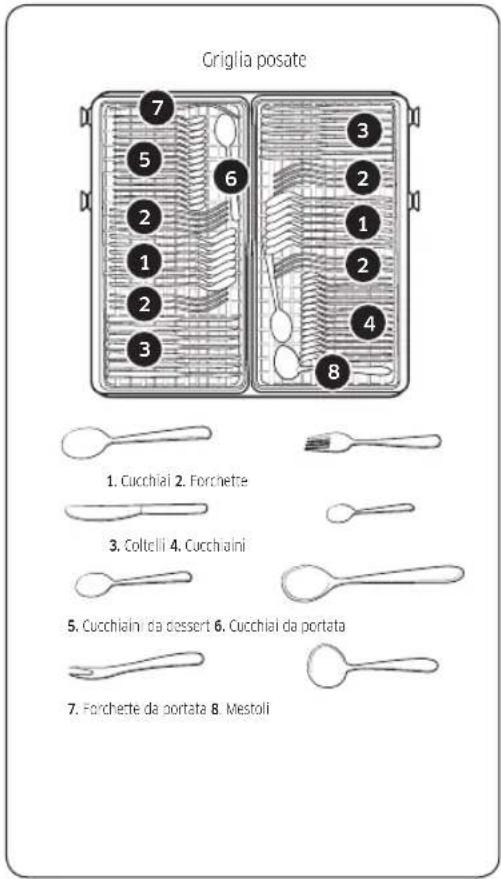

Griglia posate

Uso del supporto per bicchieri

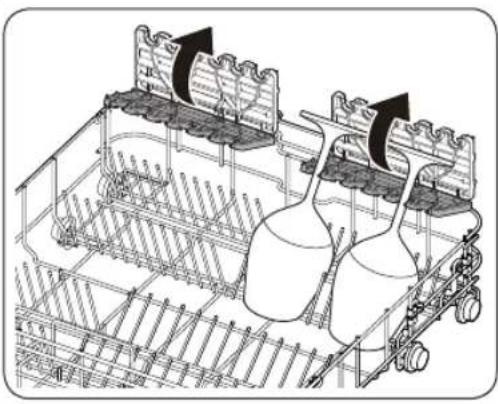

Il supporto per bicchieri è stato progettato per i bicchieri da vino. Inserire i bicchieri a stelo nei supporti previsti. Se il supporto non viene utilizzato, è possibile ripiegarlo.

Prima di iniziare

Comparto detersivo

Tutti i programmi di lavaggio della lavastoviglie richiedono l'inserimento di detersivo nell'apposita vaschetta. Versare la giusta quantità di detersivo per il programma di lavaggio selezionato in modo da ottenere prestazioni ottimali.

AVVERTENZA

• Non inserire detersivo per la lavastoviglie nella bocca. Non inalare i fumi del detersivo per lavastoviglie. Il detersivo per lavastoviglie contiene sostanze chimiche irritanti e caustiche che possono compromettere la capacità respiratoria dell'uomo. In caso di ingestione di detersivo per lavastoviglie o di inalazione dei fumi, rivolgersi immediatamente a un medico per ricevere assistenza.
• Tenere il detersivo per la lavastoviglie fuori dalla portata dei bambini.

ATTENZIONE

Usare solo detersivo per lavastoviglie. Il normale detersivo produce una quantità di schiuma eccessiva che potrebbe ridurre l'efficacia della lavastoviglie o provocarne il malfunzionamento.

Riempimento del dispenser del detersivo

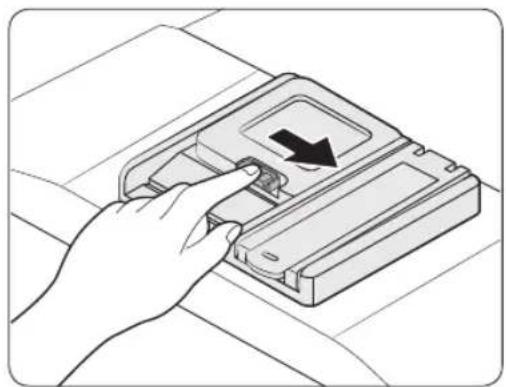

1. Aprire il dispenser del detersivo spingendo verso destra il tasto di sgancio del coperchio.

NOTA

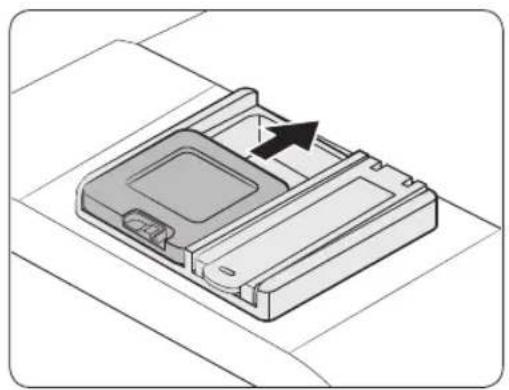

Il coperchio è sempre aperto al termine di un programma di lavaggio.

1. Aggiungere nell'apposito scomparto la quantità di detersivo consigliata.

NOTA

Non esiste un tasto specifico per l'uso di detersivo in pastiglie.

Italiano50-

1. Chiudere il coperchio facendolo scorrere.

2. Se i piatti e stoviglie sono molto sporchi, versare una piccola quantità di detersivo nello sportello così da avere migliori risultati di lavaggio

NOTA

Il detersivo aggiuntivo verrà attivato durante la fase del prelavaggio.

Il coperchio si aprirà automaticamente per erogare il detersivo durante il ciclo di lavaggio.

Prima di iniziare

Serbatoio brillantante

Il brillantante migliora le prestazioni di asciugatura della lavastoviglie. Quando la spia Aggiungi brillantante si accende sul pannello di controllo, riempire il serbatoio del brillantante. Usare solo brillantante liquido. L'uso di un brillantante in polvere provocherà l'ostruzione del serbatoio e il malfunzionamento della lavastoviglie.

ATTENZIONE

• Non versare alcun altro tipo di detersivo nel comparto del brillantante.
- Non riempire eccessivamente il comparto del brillantante. Durante un ciclo di lavaggio, il brillantante in eccesso potrebbe fuoriuscire dal suo serbatoio.

1. Aprire il tappo del serbatoio del brillantante

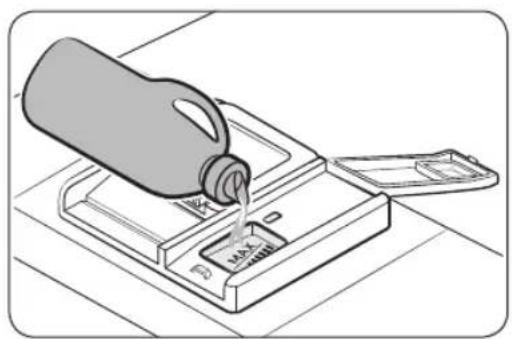

1. Riempire il serbatoio con brillantante idoneo.

ATTENZIONE

Non riempire il serbatoio oltre il livello massimo indicato. Il brillantante in eccesso potrebbe fuoriuscire durante il lavaggio.

1. Chiudere il tappo del serbatoio del brillantante.

Italiano52

Serbatoio sale

ATTENZIONE

• Usare solo sale per lavastoviglie. Non utilizzare altri tipi di sale o solvente. In caso contrario, il serbatoio del sale e l'addolcitore dell'acqua potrebbero subire danni.
• Per prevenire una corrosione dovuta ad una quantità eccessiva di sale o di acqua salata, riempire il serbatoio del sale poco prima dell'inizio del ciclo di lavaggio.

Riempimento del serbatoio del sale

1. Aprire lo sportello.

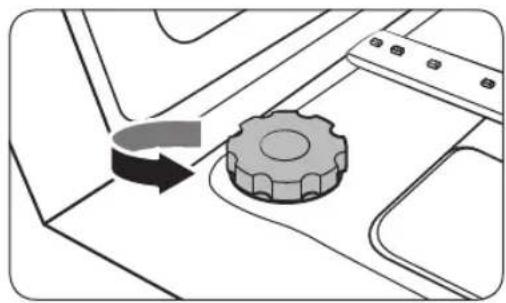

2. Ruotare il tappo in senso antiorario per aprirlo.

NOTA

Aprendo il coperchio dell'addolcitore, è possibile che fuoriesca dal suo interno acqua pulita per circa un minuto. Aggiungere sale per interrompere la fuoriuscita di acqua.

1. Riempire il serbatoio del sale con acqua (operazione necessaria solo al primo utilizzo della lavastoviglie).

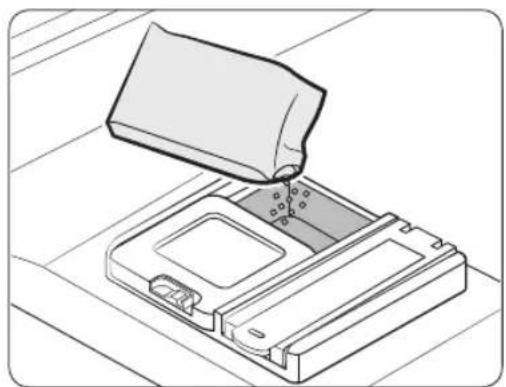

2. Inserire il sale per lavastoviglie

ATTENZIONE

• La capacità massima del serbatoio è di circa 1 kg. Non inserire una quantità eccessiva.

• Eccedendo la quantità di sale prevista, le prestazioni della lavastoviglie potrebbero risultare influenzate.

• Ruotare il tappo in senso orario per chiuderlo.

NOTA

• Per rimuovere il sale o l'acqua salata dalla lavastoviglie, attivare un programma di lavaggio Rapido.
• In base alla dimensione dei grani di sale, il completo scioglimento del sale e lo spegnimento della spia (spotrebbe richiedere del tempo.

Prima di iniziare

Spia del sale

La spia (S) accende quando nel serbatoio non è rimasta una quantità sufficiente di sale per i cicli di lavaggio successivi.

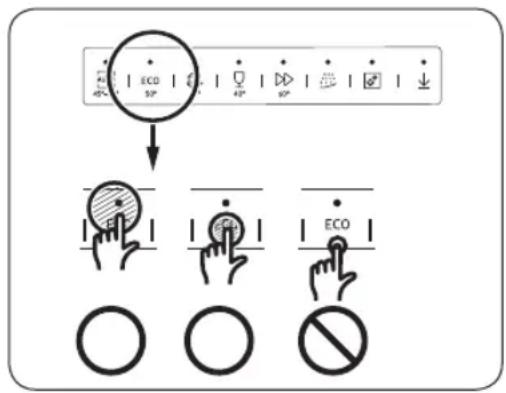

Sensibilità della tastiera

Al fine di impedire che il pannello di controllo delle funzioni perda sensibilità, seguire queste istruzioni.

ECO 50° 40° 60° ECO 50° 40° 60° ECO 50° 40° 60° ECO 50° 40° 60° ECO 50° 40° 60° ECO 50° 40° 60° ECO 50° 40° 60° ECO 50° 40%

• Toccare il centro di ogni tasto con un dito.
• Prestare attenzione a non toccare più di un tasto per volta, tranne quando indicato.
• Pulire la superficie di contatto regolarmente con un panno morbido inumidito.

Italiano54

Modalità Impostazione

È possibile variare a piacere il segnale acustico, la funzione di apertura automatica della porta, il livello di brillantante e le impostazioni della durezza dell'acqua.

Accesso alla modalità Impostazioni

1. Accendere la lavastoviglie.
2. Tenere premuto il tasto AUTO per cinque secondi entro 60 secondi dall'accensione della lavastoviglie.
3. Entrando in modalità Impostazioni, il display visualizza "0:00".

Impostazioni audio

I segnali acustici possono essere attivati o disattivati.

1. Premere il tasto Solo cestello inferiore per accedere al menu di impostazione del livello audio.
2. Il display mostra le impostazioni correnti. (Impostazione predefinita: "U1")
3. Premere il tasto AUTO per cambiare l'impostazione.

- UO: Segnali acustici off

- U1: Segnali acustici on

1. Attendere 5 secondi per memorizzare le impostazioni.

Impostazione della funzione di apertura automatica dello sportello

È possibile impostare la lavastoviglie in modo che apra lo sportello al termine di ogni programma di lavaggio in modo da avere migliori risultati dal ciclo di asciugatura.

1. Premere il tasto Velocità extra per impostare l'apertura automatica dello sportello nel menu delle impostazioni.
2. Il display mostra le impostazioni correnti. (Impostazione predefinita: "A1")
3. Premere il tasto AUTO per cambiare l'impostazione.

- A0 : Funzione disattivata

- A1 : Funzione attivata

1. Attendere 5 secondi per memorizzare le impostazioni.

Prima di iniziare

Impostazione brillantante

È possibile regolare la quantità di brillantante applicata durante un lavaggio.

1. Per accedere alla modalità di impostazione del livello di brillantante. Selezionare il tasto "AUTO" per 5 secondi, dopo il beep seguito dal reset del display "0:00", premere il tasto "Sanifica".
2. Il display mostra le impostazioni correnti. (Impostazione predefinita: "F4")
3. Premere il tasto AUTO per cambiare l'impostazione.
4. È possibile selezionare un valore da F1 a F5 (minimo - massimo).
5. Attendere 5 secondi per memorizzare le impostazioni.

Impostazione durezza dell'acqua

È possibile impostare il livello di durezza dell'acqua in base alla durezza dell'acqua della propria zona. La modifica di questa impostazione influenzerà il consumo del sale durante i lavaggi.

1. Per accedere alla modalità di impostazione del livello di durezza dell'acqua. Selezionare il tasto "AUTO" per 5 secondi, dopo il beep seguito dal reset del display: "0:00", premere il tasto "Avvio ritardato".
2. Il display mostra le impostazioni correnti. (Impostazione predefinita: "H3")
3. Premere il tasto AUTO per cambiare l'impostazione.
4. È possibile selezionare un valore da H1 a H6 (dolce - dura).
5. Attendere 5 secondi per memorizzare le impostazioni.

NOTA

• Cambiare l'impostazione facendo riferimento alla tabella riportata nella sezione "Regolazione del consumo di sale" a pagina 62.
• Impostazione predefinita: H3
• La lavastoviglie rigenera l'addolcitore dell'acqua ogni 3-4 programmi in base alle impostazioni utilizzate. Tuttavia, la lavastoviglie rigenererà l'addolcitore dell'acqua al primo programma dopo la modifica delle impostazioni.

Italiano56

Operazioni

Pannello di controllo

01 POWER (Accensione) Premere per accendere e spegnere la lavastoviglie.
02 Programma	Premere per selezionare il programma di lavaggio desiderato. Per maggiori informazioni vedere la sezione "Panoramica programmi" a pagina 59.
03 Solo cestello inferiore	Premere per lavare le stoviglie usando solo il cestello inferiore.
04 Velocità extra	Selezionare questa opzione per ridurre il tempo del programma. Tale opzione è disponibile con i programmi AUTO, ECO, Intensivo e Delicato.
05 Sanifica	Premere per aumentare la temperatura dell'acqua fino a 70 °C nel risciacquo finale per una sanitizzazione ad alta temperatura.Questa opzione non è disponibile con Delicato e Prelavaggio.Per attivare Blocco controlli, tenere premuto Sanifica per 3 secondi. (Modelli DW60A807*/DW60A806*/DW60A805*)
06 Smart Control(modelli DW60A807*/DW60A806*/DW60A805*)Blocco controlli(modelli DW60A804*)	È possibile controllare il funzionamento del prodotto da remoto usando lo Smart Control. Per maggiori informazioni, vedere il manuale allegato al prodotto.Blocco controlli permette di bloccare i tasti del pannello di controllo tranne il tasto POWER (Accensione). Per maggiori informazioni vedere la sezione "Blocco controlli" a pagina 64.
07 Avvio ritardato	È possibile ritardare l'orario di inizio di una programma fino a 24 ore. Per maggiori informazioni vedere la sezione "Avvio ritardato" a pagina 64.
08 START (Cancel & Drain)(AVVIO (Annulla e Scarica))	Premere START (AVVIO) per attivare la lavastoviglie. Verificare che lo sportello sia ben chiuso.Cancel & Drain (Annulla e Scarica): Per annullare un programma in corso e scaricare la lavastoviglie, tenere premuto il tasto START (AVVIO) per 3 secondi.

Operazioni

Spie

Spia Niente sale		Si accende quando nel serbatoio del sale dell'addolcitore dell'acqua è terminato il sale.
Spia Aggiungi brillantante Si accende se nella lavastoviglie è terminato il brillantante.
Spia Blocco controlli (modelli DW60A807*/DW60A806*/DW60A805*)		Si accende se è stato attivato Blocco controlli.
Spia Pulizia automatica (Modelli DW60A804*)		Si accende se è stato attivato Pulizia automatica.

Italiano58

Panoramica programmi

01 AUTO	Questo programma rileva il livello di sporco ed avvia automaticamente il programma più idoneo al livello di sporco di tutte le stoviglie inserite nella lavastoviglie.
02 ECO	Questo programma riduce il consumo di elettricità ed acqua in base ad un livello normale di sporco della stoviglie.
03 Extra silenzioso (modelli DW60A804*)	Selezionare questo programma per un lavaggio più silenzioso e delicato. Questo programma lava un po' più lentamente ma produce una rumorosità inferiore di 2 decibel rispetto al programma ECO.
04 Intensivo Selezionare questo	programma per stoviglie molto sporche.
05 Delicato	Usare questo programma per piatti poco sporchi od oggetti fragili come i bicchieri. L'opzione Sanitize (Sanifica) non è disponibile in questo programma.
06 Rapido 60 Stoviglie di uso quotidiano con sporco normale, ciclo di lavaggio breve.
07 Prelavaggio	Risciacquo con acqua fredda per la rimozione dello sporco prima dell'esecuzione di un altro programma.
08 Pulizia automatica	Selezionare questo programma per pulire l'interno della lavastoviglie. Verificare che la lavastoviglie sia vuota. Questo programma richiede l'inserimento di detersivo per un corretto funzionamento.
09 Scarica programma (modelli DW60A807*/DW60A806*/DW60A805*)	Basandosi sul programma Extra silenzioso, è possibile scaricare i seguenti programmi aggiuntivi:• Extra silenzioso, Baby Care, Plastica, e Pentole e padelle

Operazioni

È possibile scaricare ed utilizzare programmi diversi da quelli standard forniti mediante il proprio smartphone.

1. Premere il tasto POWER (Accensione).
2. Selezionare Scarica programma.
3. Selezionare il programma scaricabile da usare con la app del proprio smartphone.

Sono disponibili i programmi Extra silenzioso, Pentole e padelle, Plastica e Baby Care.

• Il programma di download standard è Extra silenzioso.

• Effettuando il download di ulteriori programmi, è possibile conservare quelli già presenti.

• Premere il tasto START (AVVIO) e chiudere lo sportello della lavastoviglie.

Extra silenzioso	Questo programma viene utilizzato per il lavaggio delle stoviglie dopo un tipico pranzo in modo silenzioso. È un programma più lungo ma più silenzioso rispetto al programma standard.
Pentole e padelle	Ideale per il lavaggio di pentole e padelle. Questo programma utilizza acqua più calda ed una maggiore pressione rispetto al programma standard per la specifica pulizia di pentole e padelle.
Plastica	Questo programma viene usato per il lavaggio di piatti di plastica. Lava le stoviglie di plastica ad una temperatura più sicura (60 °C) con una migliore asciugatura.
Baby Care	Ideale per il risciacquo/asciugatura di piatti ad una maggiore temperatura di 70 °C. Non aggiungere detersivo o brillantante.

Italiano60-

Passaggi semplici per avviare la lavastoviglie

1. Aprire lo sportello e caricare la lavastoviglie. Assicurarsi di rimuovere eventuali residui di cibo dai piatti.
2. Aggiungere il detersivo nell'apposita vaschetta. Per ottenere migliori risultati, aggiungere il brillantante.
3. Premere POWER (Accensione), quindi selezionare un programma con le necessarie opzioni (Solo cestello inferiore, Velocità extra, Sanifica, e Avvio ritardato). Alcune opzioni possono non essere disponibili in base al programma desiderato.

NOTA

Selezionando Solo cestello inferiore assicurarsi di aver caricato i piatti nel cestello inferiore.

1. Premere il tasto START (AVVIO) e chiudere lo sportello. La lavastoviglie inizia il programma di lavaggio dopo aver effettuato un breve scarico.

NOTA

• Per cambiare programma una volta avviato, tenere premuto il tasto START (AVVIO) per 3 secondi per annullare il programma in corso. Selezionare quindi un nuovo programma
  • Il programma predefinito è ECO.
• Per riprendere il programma in corso, una volta aperto lo sportello per arrestare la lavastoviglie durante lo svolgimento di un programma, chiudere semplicemente lo sportello.

Operazioni

Serbatoio sale

L'addolcitore è studiato per rimuovere i minerali e i sali dall'acqua, i quali potrebbero influenzare negativamente il funzionamento dell'apparecchio. Maggiore è il contenuto di minerali e sali, più dura è l'acqua. L'addolcitore deve essere regolato in base alla durezza dell'acqua della propria zona. Richiedere all'autorità responsabile per il trattamento dell'acqua indicazioni sulla durezza dell'acqua erogata.

Regolazione del consumo di sale

La lavastoviglie è dotata di un sistema di regolazione del consumo di sale in base alla durezza dell'acqua utilizzata. Questo sistema consente di ottimizzare e personalizzare il consumo di sale ed è possibile impostarlo come segue:

1. Accendere la lavastoviglie.
2. Tenere premuto il tasto AUTO per cinque secondi entro 60 secondi dall'accensione della lavastoviglie.
3. Entrando in modalità Impostazioni, il display visualizza "0:00".
4. Premere il tasto Avvio ritardato per accedere al menu di impostazione del livello di durezza dell'acqua.
5. Il display mostra le impostazioni correnti. (Impostazione predefinita: "H3")
6. Premere il tasto AUTO per cambiare l'impostazione.
7. È possibile selezionare un valore da H1 a H6 (dolce - dura).
8. Attendere 5 secondi per memorizzare le impostazioni.

NOTA

• SI consiglia di apportare le regolazioni secondo quanto indicato nella tabella seguente (o Manuale).
• Impostazione predefinita: H3

Italiano62-

Durezza dell'acqua				Impostazione durezza dell'acqua	Consumo sale (g/programma)	Autonomia (cicli/1 kg)
°dH °fH	Clark mmol/l
0-5 0-9	0-6 0-0,94	H1 0 /
6-11 10	20 7-14 1,0	2,0 H2 20 60
12-17 21	30 15-21	2,1-3,0	H3 30 50
18-22 31	40 22-28	3,1-4,0	H4 40 40
23-34 41	60 29-42	4,1-6,0	H5 50 30
35-55 61	98 43-69	6,1-9,8	H6 60 20

NOTA

• 1 dH (gradi tedeschi) = 0,178 mmol/l
• 1 Clark (gradi inglesi) = 0,143 mmol/l
• 1 fH (gradi francesi) = 0,1 mmol/l
- Contattare l'autorità per la gestione idrica locale per le informazioni sulla durezza dell'acqua nella propria zona.

- ADDOLCITORE

La durezza dell'acqua varia da luogo a luogo. Se l'acqua utilizzata nella lavastoviglie è dura, piatti e posate possono presentare residui di calcare. L'apparecchio è dotato di uno speciale addolcitore che elimina calcare e minerali dall'acqua.

Italiano 63

Operazioni

Avvio ritardato

È possibile ritardare l'orario di inizio di un programma fino a 24 ore con incrementi di 1 ora. Per incrementare il ritardo, premere Avvio ritardato. L'orario visualizzato indica l'orario nel quale la lavastoviglie si attiverà.

1. Aprire lo sportello e caricare la lavastoviglie.
2. Premere Avvio ritardato per cambiare l'orario con incrementi di 1 ora.
3. Tenendo premuto il tasto, l'orario aumenterà fino al rilascio del tasto.
4. Premere il tasto START (AVVIO) e chiudere lo sportello.

NOTA

Per cambiare l'orario dell'avvio ritardato una volta avviata la lavastoviglie, premere il tasto POWER (Accensione) e riavviare la lavastoviglie.

Blocco controlli

Per impedire che i bambini possano giocare con la lavastoviglie, il tasto Blocco controlli blocca tutti i tasti ad eccezione del tasto POWER (Accensione).

• Per attivare la funzione Blocco controlli, tenere premuto Blocco controlli per 3 secondi. Con la funzione Blocco controlli attiva, non è possibile impostare alcun programma di lavaggio o opzione o avviare la lavastoviglie.
  • Per disattivare la funzione Blocco controlli, tenere premuto Blocco controlli nuovamente per 3 secondi.
• La funzione Blocco controlli rimane attiva dopo il riavvio della lavastoviglie. Per annullare la funzione Blocco controlli è necessario prima disattivarla.

Italiano64

Manutenzione

Pulizia

Mantenere la lavastoviglie pulita migliora le prestazioni, evita inutili riparazioni e ne prolunga la durata.

Esterno

Pulire eventuali fuoriuscite sul corpo esterno della lavastoviglie. Usare un panno morbido e umido per pulire eventuale polvere e fuoriuscite sul pannello di controllo.

ATTENZIONE

• Non usare benzina, cera, diluenti, candeggina, alcol o altre sostanze chimiche. Tali sostanze chimiche possono scolorire le superfici della lavastoviglie e provocare macchie.
• La lavastoviglie al suo interno è dotata di componenti elettriche. Non versare acqua direttamente sulla lavastoviglie. Proteggere le componenti elettriche dall'acqua.
• Qualora la propria lavastoviglie sia dotata di un pannello dello sportello in acciaio, usare un prodotto per acciaio ed un panno morbido.

Interno

Pulire l'interno della lavastoviglie regolarmente al fine di rimuovere eventuali residui di cibo. Pulire l'interno della lavastoviglie e la parete interna dello sportello con un panno per piatti umido.

ATTENZIONE

• Non rimuovere la guarnizione anteriore (la lunga guarnizione di gomma montata intorno all'apertura della lavastoviglie). La guarnizione mantiene l'interno della lavastoviglie sigillato.
• Usare un panno umido per rimuovere eventuale sporco o grasso depositato all'interno della lavastoviglie. In alternativa, applicare del detersivo ed eseguire un programma a vuoto usando la massima temperatura di risciacquo.

Manutenzione

Ugelli

Al fine di prevenire l'otturazione degli ugelli o qualora siano già ostruiti, rimuovere e pulire tutti gli ugelli. Prestare attenzione nel rimuovere gli ugelli in quanto è facile romperli.

Ugello superiore

1. Aprire lo sportello ed estrarre il cestello superiore per scoprire l'ugello superiore.

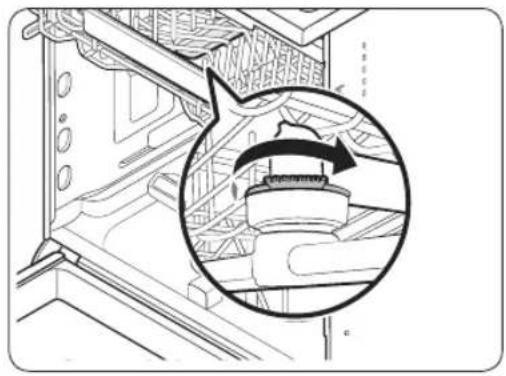

2. Per rimuovere l'ugello è necessario prima svitare e rimuovere il dado.
3. Liberare l'osstruzione e pulire l'ugello.
4. Rimontare l'ugello e avvitare il dado a mano.

5. Ruotare l'ugello a mano per assicurarsi che sia correttamente montato.

6. Aprire lo sportello ed estrarre il cestello inferiore. Sul fondo è visibile l'ugello inferiore.

7. Liberare l'ostruzione e pulire l'ugello.
8. Reinserire l'ugello.
9. Ruotare l'ugello a mano per assicurarsi che sia correttamente montato.

Italiano66

Filtro

Consigliamo di effettuare la pulizia del filtro una volta al mese.

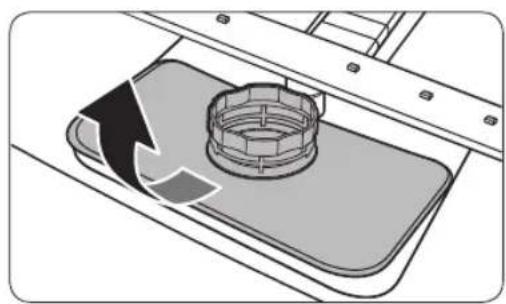

1. Aprire lo sportello e rimuovere prima il cestello inferiore.

2. Ruotare il manico del filtro in senso anti orario per sbloccare il filtro a maglie larghe.

3. Rimuovere il filtro a maglie larghe ed estrarre il micro filtro cilindrico posto al di sotto.

1. Rimuovere eventuale sporco dal micro filtro e dal filtro a maglie larghe.

2. Sciacquarli in acqua corrente e lasciarli asciugare completamente.

3. Rimontare il filtro ed il filtro a maglie larghe.

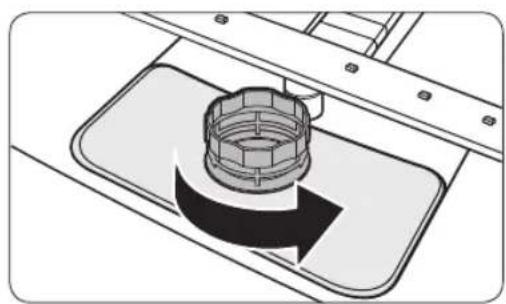

4. Ruotare il manico del filtro in senso orario per bloccarlo.
5. Rimontare il filtro ed il filtro a maglie larghe.
6. Ruotare il manico del filtro in senso orario per bloccarlo.

ATTENZIONE

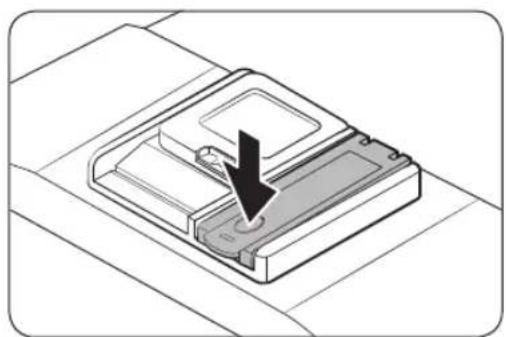

Assicurarsi che il filtro a maglie larghe sia chiuso correttamente. Un tappo allentato può compromettere le prestazioni di filtraggio.

Manutenzione a lungo termine

Se è necessario conservare la lavastoviglie per un lungo periodo di tempo, scaricare completamente l'acqua residua e scollegare il tubo dell'acqua. Chiudere il rubinetto dell'acqua in ingresso e scollegare l'interruttore. L'acqua residua nei tubi o nei componenti interni può danneggiare la lavastoviglie.

Italiano68

Risoluzione dei problemi

Checkpoint

Qualora si riscontri un problema con la lavastoviglie, controllare prima la tabella riportata sotto e seguire le azioni correttive suggerite.

Sintomo Possibile	causa Azione
La lavastoviglie non si avvia.	Lo sportello non è chiuso bene.	Verificare che lo sportello sia ben accostato e chiuso completamente.Controllare che il cestello superiore combaci con gli ugelli.Controllare che il cestello superiore sia correttamente inserito.
	Il cavo di alimentazione non è collegato.	Collegare il cavo di alimentazione.
	L'acqua non viene erogata.	Verificare che il rubinetto di mandata dell'acqua sia aperto.
	Il pannello di controllo è bloccato.	Disattivare la funzione Blocco controlli.
La lavastoviglie emette cattivi odori.	Nella lavastoviglie è rimasta acqua residua da un programma precedente.	A lavastoviglie vuota, aggiungere detersivo e impostare il programma Rapido. Questa funzione è disponibile solo in alcuni modelli.
Al termine del programma di lavaggio rimane acqua residua.	Il tubo di scarico è piegato o otturato.	Raddrizzare e liberare il tubo.

Risoluzione dei problemi

Sintomo Possibile	causa Azione
Sui piatti rimangono residui di cibo.	È stato selezionato un programma di lavaggio non idoneo.	• Selezionare un programma in base al livello di sporco dei piatti, come descritto in questo manuale.
	I filtri sono otturati o non montati correttamente.	• Pulire i filtri• Assicurarsi che i filtri siano correttamente montati.
	È stato usato un quantitativo di detersivo insufficiente.	• Usare la giusta quantità di detersivo per ogni carico.
	La pressione dell'acqua è bassa.	• Accertarsi che la pressione dell'acqua in entrata sia compresa tra 0,04 MPa e 1,0 MPa.
	Gli ugelli sono istruiti.	• Pulire e disotturare gli ugelli irrigatori.
	I piatti sono stati caricati in modo improprio o la lavastoviglie è stata caricata eccessivamente.	• Riposizionare i piatti in modo che non interferiscano con i bracci di irrigazione e il dispenser del detersivo.
	L'acqua è troppo dura.	• Controllare la spia di aggiunta del sale e riempire il serbatoio se necessario.
I piatti non sono ben asciutti.	Non c'è brillantante nel dispenser o non ne è stato utilizzato abbastanza.	• Aggiungere il brillantante.• Controllare le impostazioni del dispenser del brillantante.
	Sono stati inseriti troppi piatti.	• Il sovraccarico può ridurre le prestazioni di asciugatura. Inserire i piatti come indicato.
	I bicchieri e le tazze hanno versato acqua sugli altri piatti durante l'estrazione dalla lavastoviglie.	• Vuotare prima il cestello inferiore, quindi vuotare quello superiore. Ciò impedirà il gocciolamento di acqua dal cestello superiore sui piatti del cestello inferiore.
	Sono state usate più pastiglie di detersivo senza aver selezionato l'opzione Sanitize (Sanifica).	• Selezionare la funzione Sanitize (Sanifica) o usare il brillantante.

Italiano70-

Sintomo Possibile	causa Azione
La lavastoviglie è troppo rumorosa.	La lavastoviglie emette un rumore quando il coperchio del dispenser è aperto e la pompa di scarico è in funzione.	• Ciò è normale.
	La lavastoviglie non è livellata.	• Verificare il livellamento della lavastoviglie.
	I bracci irrigatori urtano contro i piatti, generando un rumore alternato sordo.	• Risistemare le stoviglie.
Sui piatti rimane un velo giallo o marrone.	Il velo è causato dai residui di caffè e té.	• Usare un programma di lavaggio a maggiore temperatura.
Le spie non si accendono.	Il cavo di alimentazione non è collegato.	• Verificare la presenza dell'alimentazione elettrica.
I bracci non ruotano regolarmente.	I bracci sono bloccati da particelle di cibo residuo.	• Pulire gli ugelli.
Sui piatti rimane un velo biancastro.	L'acqua è troppo dura.	• Controllare la spia di aggiunta del sale e verificare che l'impostazione dell'addolcitore sia corretta in base alla durezza dell'acqua nella propria zona.• Controllare che il tappo del serbatoio del sale sia montato correttamente.
Sul pannello di controllo si notano bolle d'aria e graffi.	All'interno della pellicola protettiva è rimasta dell'aria.	• Rimuovere la pellicola protettiva dal pannello di controllo.

Risoluzione dei problemi

Codici informativi

Se la lavastoviglie non funziona regolarmente, sul display verranno visualizzati dei codici informativi. Controllare nella tabella sotto il significato e intraprendere le azioni correttive suggerite.

Codice Azione
LC	Controllo perditeChiudere il rubinetto di mandata dell'acqua. Recarsi al quadro elettrico della casa e disattivare l'interruttore della lavastoviglie. Quindi contattare un installatore o un riparatore. Se il problema persiste, rivolgersi ad un Centro di assistenza autorizzato Samsung.
4C	Controllo ingresso acquaControllare se il rubinetto di carico dell'acqua è chiuso, è sospesa l'erogazione dell'acqua o la valvola/la tubazione dell'acqua è congelata od ostruita da corpi estranei. Se il problema persiste, rivolgersi ad un Centro di assistenza autorizzato Samsung.
AC	Controllo comunicazione PCBComunicazione anomala tra la PCB principale ed la PCB secondaria.Se il problema persiste, contattare il Centro assistenza autorizzato Samsung.
HC	Controllo eccessiva temperatura di riscaldamentoControllo funzionale. A lavastoviglie vuota, aggiungere detersivo e impostare un programma. Se il problema persiste, recarsi al quadro elettrico della casa e disattivare l'interruttore della lavastoviglie. Quindi contattare un Centro di assistenza autorizzato Samsung.
tC	Controllo termistoreIl sensore della temperatura è guasto (cortocircuito o interrotto). Se il problema persiste, contattare il Centro assistenza autorizzato Samsung.
3C	Controllare pompa lavaggioLa pompa di lavaggio funziona in modo anomalo. Se il problema persiste, rivolgersi ad un Centro di assistenza autorizzato Samsung.
PC	Controllo del motore di distribuzioneFunzionamento anomalo dell'assieme del motore di distribuzione o PCB principale. Se il problema persiste, rivolgersi ad un Centro di assistenza autorizzato Samsung.
5C	Controllare il filtro ed il tubo di scarico. Se otturati, pulirli. Se il problema persiste, rivolgersi ad un Centro di assistenza autorizzato Samsung.

Qualora un codice informativo persista ad essere visualizzato, contattare un Centro di assistenza autorizzato Samsung.

Italiano72

Diagramma dei cicli di lavaggio

8500AM - grado B (DW60A807*, DW60A806*)

Programma AUTO ECO Intensivo
Sequenza programmi	Prelavaggio (45 °C) ▶Lavaggio (55 °C-65 °C) ▶Risciacquo ▶Risciacquo caldo (50 °C-55 °C) ▶ Asciugatura ▶ Fine	Prelavaggio ▶Lavaggio (48 °C) ▶Risciacquo ▶Risciacquo caldo (41 °C) ▶Asciugatura ▶ Fine	Prelavaggio (50 °C) ▶Lavaggio (65 °C) ▶Risciacquo ▶Risciacquo caldo (58 °C) ▶Asciugatura ▶ Fine
Consumo idrico (L) 6,5	-16,8 8,5 15,6
Consumo energetico (kWh)	0,650-1,500 0,644 1,330
Durata (min) 149 2	30 238

Programma Delicato Rapido 60 * Prelavaggio
Sequenza programmi	Prelavaggio (40 °C) ▶Lavaggio (50 °C) ▶Risciacquo ▶Risciacquo caldo (50 °C) ▶Asciugatura ▶ Fine	Prelavaggio (35 °C) ▶Lavaggio (60 °C) ▶Risciacquo (50 °C) ▶Risciacquo caldo (50 °C) ▶Asciugatura ▶ Fine	Prelavaggio ▶ Fine
Consumo idrico (L) 12	14,4 4,1
Consumo energetico (kWh)	0,880 0,855	0,02
Durata (min) 149	60	15

Italiano 73

Diagramma dei cicli di lavaggio

Programma Pulizia automatica		Scarica programma
		Extra silenzioso Pentole e padelle
Sequenza programmi	Prelavaggio ▶Lavaggio (70 °C) ▶Risciacquo ▶Risciacquo caldo (70 °C) ▶Asciugatura ▶ Fine	Prelavaggio (35 °C) ▶Lavaggio (60 °C) ▶Risciacquo ▶Risciacquo caldo (55 °C) ▶Asciugatura ▶ Fine	Prelavaggio (50 °C) ▶Lavaggio (68 °C) ▶Risciacquo ▶Risciacquo caldo (70 °C) ▶Asciugatura ▶ Fine
Consumo idrico (L) 13	11,8 20,5
Consumo energetico (kWh)	1,200 1,220 1,840
Durata (min) 162	294 202

Programma	Scarica programma
	Baby Care Plastica
Sequenza programmi	Risciacquo caldo (70 °C) ▶Asciugatura ▶ Fine	Prelavaggio ▶Lavaggio (60 °C) ▶Risciacquo ▶Risciacquo caldo (60 °C) ▶Asciugatura ▶ Fine
Consumo idrico (L) 6,2	13,1
Consumo energetico (kWh)	0,855 1,110
Durata (min) 70 155

Italiano74

8500AM - grado C (DW60A805*, DW60A804*)

Programma AUTO ECO Intensivo
Sequenza programmi	Prelavaggio (45 °C) ▶Lavaggio (55 °C-65 °C) ▶Risciacquo ▶Risciacquo caldo (50 °C-55 °C) ▶ Asciugatura ▶ Fine	Prelavaggio ▶Lavaggio (50 °C) ▶Risciacquo ▶Risciacquo caldo (45 °C) ▶Asciugatura ▶ Fine	Prelavaggio (50 °C) ▶Lavaggio (65 °C) ▶Risciacquo ▶Risciacquo caldo (58 °C) ▶Asciugatura ▶ Fine
Consumo idrico (L) 8,5-18 9,8 16,6
Consumo energetico (kWh)	0,850-1,550	0,746 (14 coperti)/0,735 (13 coperti)	1,500
Durata (min) 149 210 205

Programma Delicato Rapido 60 * Prelavaggio
Sequenza programmi	Prelavaggio (40 °C) ▶Lavaggio (50 °C) ▶Risciacquo (50 °C) ▶Risciacquo caldo (50 °C) ▶Asciugatura ▶ Fine	Prelavaggio (35 °C) ▶Lavaggio (60 °C) ▶Risciacquo (50 °C) ▶Risciacquo caldo (50 °C) ▶Asciugatura ▶ Fine	Prelavaggio ▶ Fine
Consumo idrico (L) 13,5 15		4,1
Consumo energetico (kWh)	0,950	0,950	0,020
Durata (min) 120	60	15

Italiano 75

Diagramma dei cicli di lavaggio

Programma Extra silenzioso Pulizia automatica			Scarica programma
			Pentole e padelle
Sequenza programmi	Prelavaggio (35 °C) ▶Lavaggio (60 °C) ▶Risciacquo ▶Risciacquo caldo (55 °C) ▶Asciugatura ▶ Fine	Prelavaggio ▶Lavaggio (70 °C) ▶Risciacquo ▶Risciacquo caldo (70 °C) ▶Asciugatura ▶ Fine	Prelavaggio (50 °C) ▶Lavaggio (68 °C) ▶Risciacquo (50 °C) ▶Risciacquo caldo (70 °C) ▶Asciugatura ▶ Fine
Consumo idrico (L) 13	15 21,8
Consumo energetico (kWh)	1,200 1,250 1,860
Durata (min) 270	145 172

Programma	Scarica programma
	Baby Care Plastica
Sequenza programmi	Risciacquo caldo (70 °C) ▶Asciugatura ▶ Fine	Prelavaggio ▶Lavaggio (60 °C) ▶Risciacquo ▶Risciacquo caldo (60 °C) ▶Asciugatura ▶ Fine
Consumo idrico (L) 3,8	14,4
Consumo energetico (kWh)	0,855 1,125
Durata (min) 71 129

* Prelavaggio: Questo programma non attiva né la funzione Apertura automatica né il programma di asciugatura. Si sconsiglia l'uso prolungato del programma Prelavaggio. Ciò potrebbe ridurre le prestazioni dell'addolcitore.

NOTA

• Il tempo di lavaggio varia in base alle opzioni aggiunte, della pressione e della temperatura dell'acqua erogata.
• La lavastoviglie scarica automaticamente l'acqua residua al suo interno qualora non venga utilizzata per 5 giorni.
• Il consumo energetico dipende dalla temperatura dell'acqua e/o dal carico. Quando il serbatoio del brillantante è vuoto, il tempo e la temperatura possono leggermente aumentare.
• Se non viene usato alcun brillantante, il tempo del programma e la temperatura possono aumentare leggermente.

Italiano76

Appendice

Trasporto/spostamento

Accertarsi che la lavastoviglie sia vuota senza parti allentate. Per primo, scaricare la lavastoviglie come indicato di seguito.

1. Aprire lo sportello ed attivare la lavastoviglie.
2. Selezionare ed eseguire il programma ECO.
3. Premere il tasto START (AVVIO) e chiudere lo sportello.
4. Al termine del programma, aprire lo sportello dopo 5 secondi.
5. Tenere premuto START (AVVIO) per 3 secondi per scaricare l'acqua residua.
6. Chiudere lo sportello.
7. Al termine della fase di scarico, aprire lo sportello.
8. Spegnere la lavastoviglie e chiudere il rubinetto dell'acqua.
9. Scollegare sia il tubo dell'acqua di carico sia quello di scarico.

ATTENZIONE

Non dare forti scossoni o fare dondolare la lavastoviglie durante lo spostamento. L'acqua residua potrebbe fuoriuscire.

Protezione anti gelo

Qualora si lasci la lavastoviglie in un luogo esposto al rischio di congelamento per un lungo periodo di tempo, accertarsi di vuotarla completamente. Per maggiori particolari, vedere la sezione "Trasporto/spostamento".

Smaltimento della lavastoviglie e salvaguardia dell'ambiente

Questa apparecchiatura è stata costruita con materiali riciclabili. Per smaltire l'apparecchiatura, osservare le normative locali relative allo smaltimento dei rifiuti. Tagliare il cavo di alimentazione, dopo averlo scollegato dalla presa, in modo che l'apparecchio non possa più essere collegato a una fonte di alimentazione. Rimuovere lo sportello in modo che animali e bambini non possano rimanere intrappolati all'interno dell'apparecchio.

Per maggiori informazioni su ecodesign

Per maggiori informazioni sul ecodesign vedere il manuale dell'utente alla pagina www.samsung.com/support.

Appendice

Specifiche

MODELLO		DW60A807*F*	DW60A807*U*	DW60A807*BB	DW60A807*IB
		DW60A806*F*	DW60A806*U*	DW60A806*BB	DW60A806*IB
		DW60A805*F*	DW60A805*U*	DW60A805*BB	DW60A805*IB
		DW60A804*F*	DW60A804*U*	DW60A804*BB	DW60A804*IB
Tipo		Modello a installazione libera	Sottopiano Incasso	Incasso (Scorrevole)
Power 220-240 V		~.50 Hz
Pressione dell'acqua 0,04-1,0 Mpa
Capacità di lavaggio	DW60A807* Servizio da 14 coperti
	DW60A806* Servizio da 14 coperti
	DW60A805* Servizio da 14 coperti
	DW60A804* Servizio da 13 coperti
Potenza nominale 1760-2100 W
Dimensioni(Larghezza x Profondità x Altezza)		598×600×845 mm 598×570×815 mm 598×550×815 mm
Peso (Senza imballo)		56 kg(modelli 806*)53 kg(modelli 805*)51 kg(modelli 804*)	48,5 kg(modelli 807*)44,5 kg(modelli 805*)	47 kg(modelli 807*)47 kg(modelli 806*)43 kg(modelli 805*)42 kg(modelli 804*)	46,5 kg(modelli 806*)41 kg(modelli 804*)
Peso (con imballo)		61 kg(modelli 806*)58 kg(modelli 805*)56,5 kg(modelli 804*)	55 kg(modelli 807*)51 kg(modelli 805*)	53,5 kg(modelli 807*)53,5 kg(modelli 806*)49,5 kg(modelli 805*)48,5 kg(modelli 804*)	53 kg(modelli 806*)47,5 kg(modelli 804*)

Italiano78

Per un test standard

NOTA

Le informazioni per il test di comparabilità sono le seguenti.

Modelli DW60A807\*/DW60A806\*/DW60A805\*

• Capacità di lavaggio: Servizio da 14 coperti
  • Test standard: EN 60436
• Posizione del cestello superiore: posizione inferiore
• Programma di lavaggio: ECO
  • Opzioni aggiuntive: Nessuna
• Impostazione brillantante: F4
• Impostazione durezza dell'acqua: H3
• Dosaggio del detersivo standard: lavaggio principale 22 g
  • Per la sistemazione delle stoviglie, vedere le immagini sotto

Cestello superiore 1. Tazze 2. Plattini 3. Bicchieri 4. Tazze 5. Ciotole in vetro 6. Recipient da portata di piccole dimensioni 7. Piatti da dessert 8. Piatti da portata 9. Fondine da minestra 10. Piatti ovali 11. Piatti in plastica 12. Ciotole in plastica 13. Piccole pentole 14. Contenitori da forno Cestello inferiore 10 6 8 11 13 12 7 6 9

Griglia posate 1. Cucchiai 2. Forchette 3. Colletti 4. Cucchiaini 5. Cucchiaini da dessert 6. Cucchiai da portata 7. Forchette da portata 8. Mestoli

Per un test standard

Modelli DW60A804\*

• Capacità di lavaggio: Servizio da 13 coperti
  • Test standard: EN 60436
• Posizione del cestello superiore: posizione inferiore
• Programma di lavaggio: ECO
• Opzioni aggiuntive: Nessuna
• Impostazione brillantante: F4
• Impostazione durezza dell'acqua: H3
• Dosaggio del detersivo standard: lavaggio principale 21 g
  • Per la sistemazione delle stoviglie, vedere le immagini sotto

Cestello superiore 1. Tazze 2. Piattini 3. Bicchieri 4. Tazze 5. Contenitori da forno 6. Piccole pentole 7. Piatti da dessert 8. Piatti da portata 9. Fondine da minestra 10. Piatti oval 11. Piatti in plastica 12. Cotole in plastica 13. Cotole in vetro 14. Cotole da dessert 15. Costello posato

Griglia posate Cestello posate IN ← 1. Cucchiai 2. Forchette 3. Coltelli 4. Cucchiaini 5. Cucchiaini da dessert 6. Cucchiai da portata 7. Forchette da portata 8. Mostoli

Italiano80-

Promemoria

Promemoria

Promemoria

SAMSUNG

DOMANDE O COMMENTI?

NAZIONE CHIAMARE IL NUMERO O VISITARE IL SITO WEB
AUSTRIA 0800 72	67 864 (0800-SAMSUNG) www.samsung.com/at/support
BELGIUM 02-201	24-18	www.samsung.com/be/support (Dutch)www.samsung.com/be_fr/support (French)
DENMARK 707 019	70 www.samsung.com/dk/support
FINLAND 030-6227	515 www.samsung.com/fi/support
FRANCE 01 48 68	00 00 www.samsung.com/fr/support
GERMANY 06196	77 555 77 www.samsung.com/de/support
ITALIA 800-SAMSUNG (800.7267864) www.samsung.com/it/support
CYPRUS 8009 4000 only from landline, toll free www.samsung.com/gr/support
GREECE	80111-SAMSUNG (80111 726 7864) only from land line([phone] from mobile and land line	www.samsung.com/gr/support
LUXEMBURG	261 03 710	www.samsung.com/be_fr/support
NETHERLANDS	088 90 90 100	www.samsung.com/nl/support
NORWAY	21629099	www.samsung.com/no/support
PORTUGAL	808 207 267	www.samsung.com/pt/support
SPAIN	91 175 00 15	www.samsung.com/es/support
SWEDEN 0771-400	300 www.samsung.com/se/support
SWITZERLAND	0800 726 786	www.samsung.com/ch/support (German)www.samsung.com/ch_fr/support (French)
UK	0333 000 0333	www.samsung.com/uk/support
IRELAND (EIRE)	0818 717100	www.samsung.com/ie/support

DD81-03206A-02

Lave-vaisselle
