BEDIENUNGSANLEITUNG DW60A8050US SAMSUNG

Sicherheitsinformationen 4

Wichtige Informationen zu den Sicherheitshinweisen 4

Wichtige Symbole für Sicherheitshinweise 4

Hinweise zur WEEE-Kennzeichnung 5

Wichtige Hinweise zur Sicherheit 6

Anweisungen zur Bedienung der Spülmaschine 8

Hinweise zum Schutz Ihrer Kinder 9

Anweisungen zur Installation der Spülmaschine 10

Aufstellen des Geräts 13

Lieferumfang 13

Anforderungen an Aufstellung und Installation 16

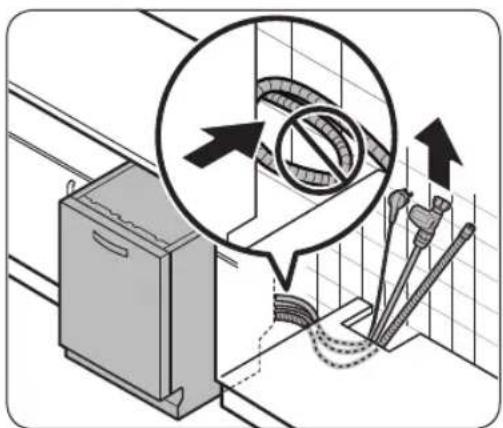

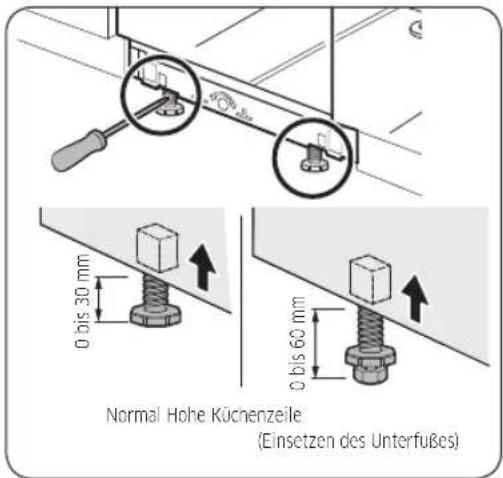

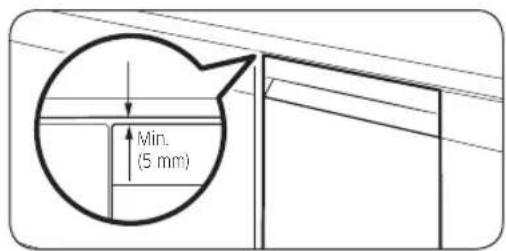

Installation Schritt-für-Schritt 18

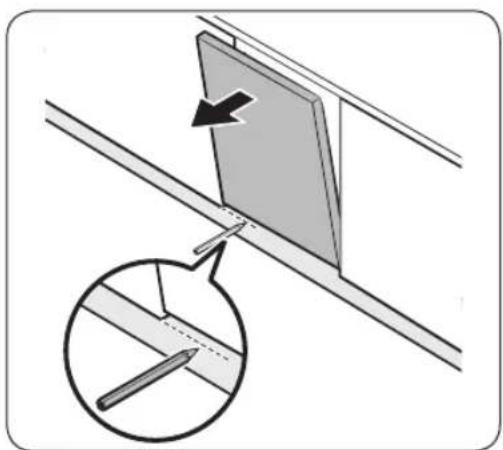

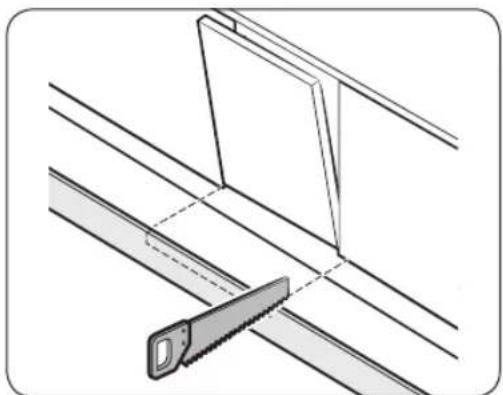

Sockelleiste 33

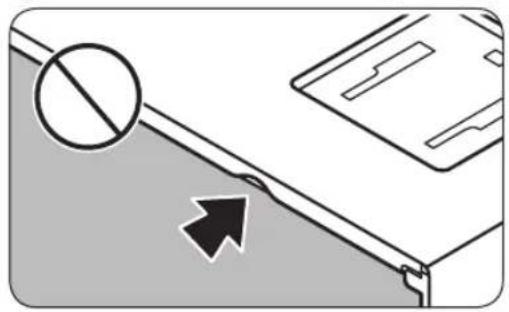

Info-Leuchte 35

Trittschutz (Modellreihe DW60A80**U*) 36

SmartThings (nur bestimmte Modelle) 37

Open Source-Ankündigung 41

Vor der ersten Verwendung 42

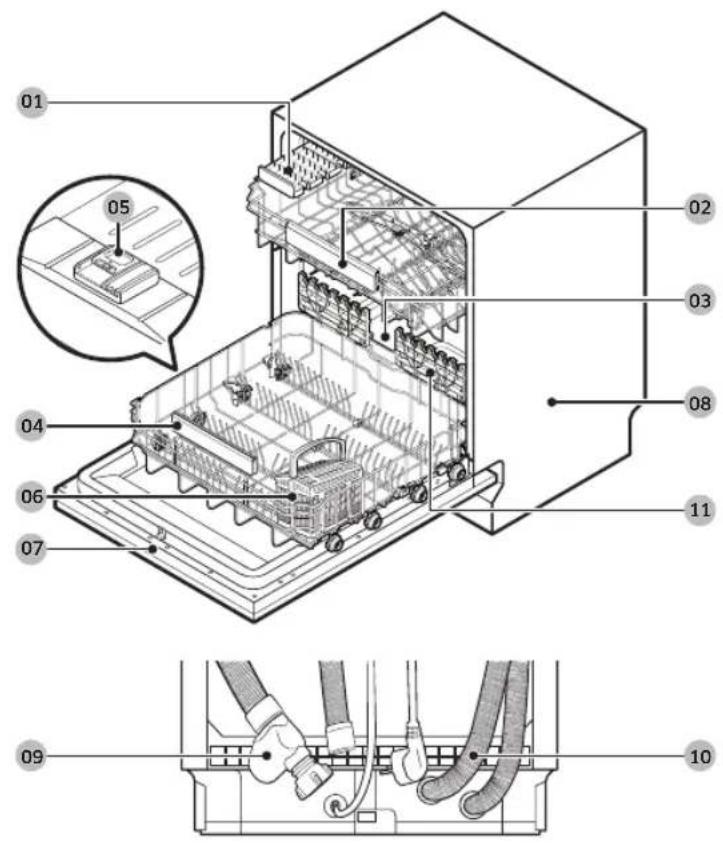

Die Spülmaschine auf einen Blick 42

Für die Spülmaschine ungeeignete Gegenstände 44

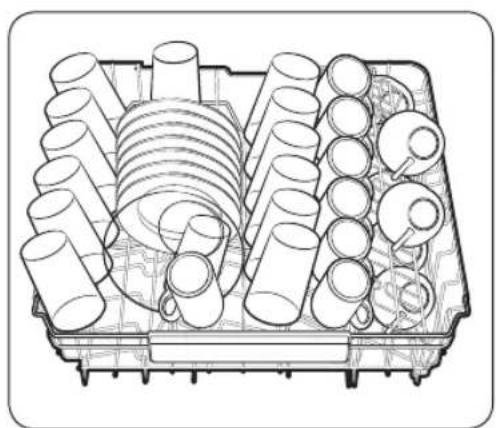

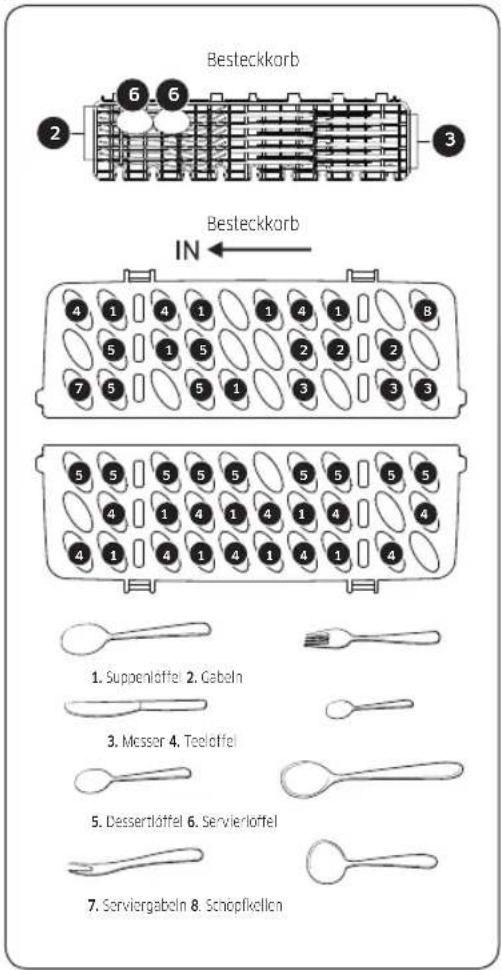

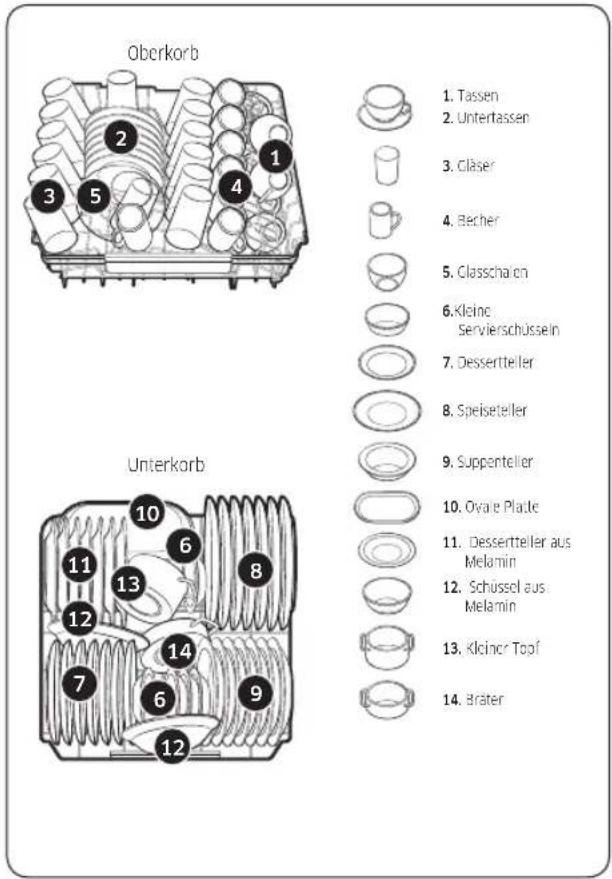

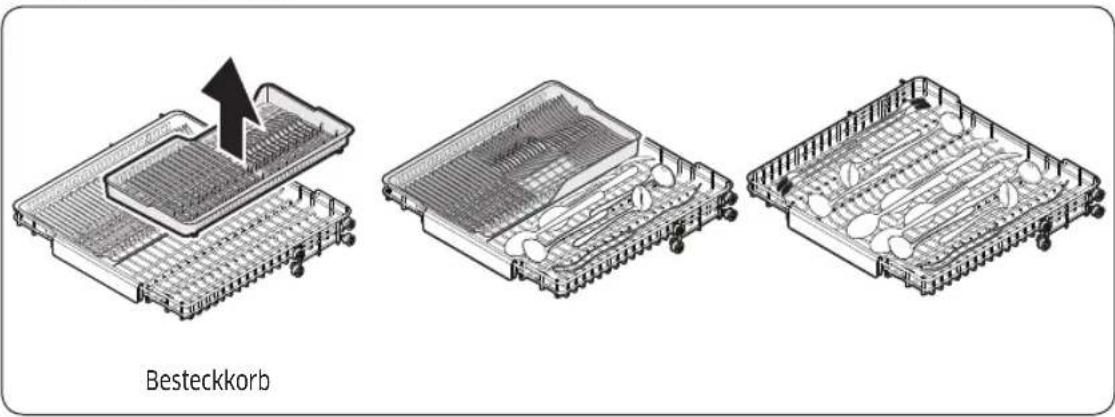

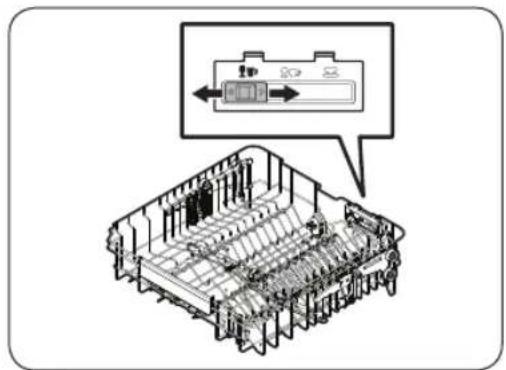

Einfache Arbeiten mit den Körben 45

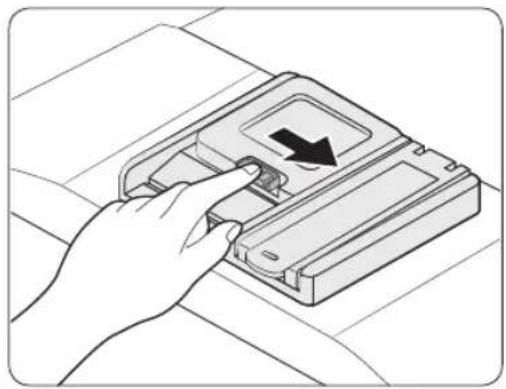

Spülmittelbehälter 50

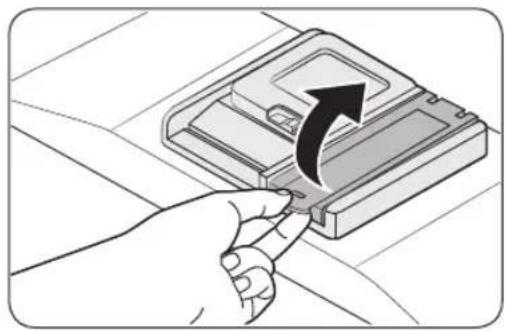

Klarspülerbehälter 52

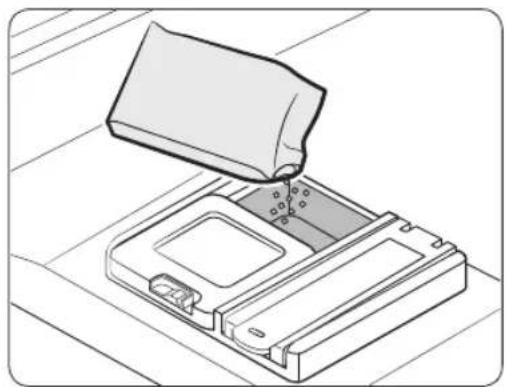

Salzbehälter 53

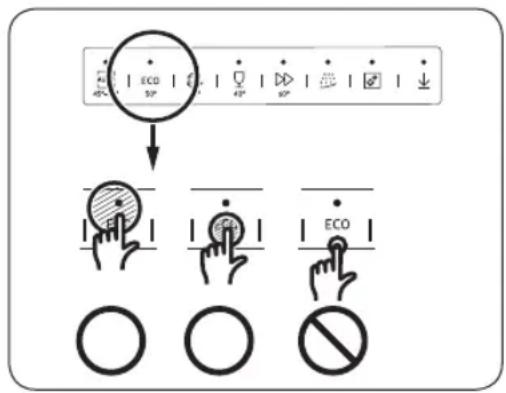

Empfindlichkeit des Touchpads 54

Einstellungsmodus 55

Bedienung 57

Bedienfeld 57

Programmübersicht 59

Mit wenigen einfachen Schritten zu Ergebnissen 61

Salzbehälter 62

Startzeitvorwahl 64

Bediensperre 64

Wartung und Pflege 65

Reinigung 65

Langzeitpflege 68

Deutsch2

Fehlerbehebung 69

Prüfpunkte 69

Informationscodes 72

Programmübersicht 73

Anhang 77

Transport/Umzug 77

Schutz vor Frost 77

Entsorgung der Spülmaschine und Umweltschutz 77

Für weitere Informationen zum Ökodesign 77

Technische Daten 78

Für Standardtest 79

Sicherheitsinformationen

Wir freuen uns, dass Sie sich für eine neue Spülmaschine von Samsung entschieden haben. Dieses Handbuch enthält wichtige Informationen bezüglich des Anschlusses, der Verwendung und der Pflege Ihres neuen Geräts. Nehmen Sie sich bitte etwas Zeit, um dieses Handbuch zu lesen, denn nur so können Sie die vielen Vorteile und Funktionen Ihrer Spülmaschine voll nutzen.

Wichtige Informationen zu den Sicherheitshinweisen

Bitte lesen Sie dieses Handbuch sorgfältig durch, damit sichergestellt ist, dass Sie die umfangreichen Produktmerkmale und Funktionen Ihres neuen Geräts sicher und effizient einsetzen können. Bewahren Sie das Handbuch an einem sicheren Platz in der Nähe des Geräts auf, damit Sie auch in Zukunft schnell darauf zurückgreifen können. Verwenden Sie das Gerät nur zu den in diesem Benutzerhandbuch beschriebenen Zwecken.

Die Warnungen und wichtigen Sicherheitshinweise dieses Handbuchs decken nicht alle denkbaren Umstände und Situationen ab. Lassen Sie den gesunden Menschenverstand, Vorsicht und die notwendige Sorgfalt nicht außer Acht, wenn Sie Ihre Spülmaschine installieren, warten und einsetzen.

Da die folgenden Hinweise zum Betrieb für verschiedene Modelle gelten, können die Eigenschaften Ihrer Spülmaschine sich leicht von den in diesem Handbuch beschriebenen unterscheiden, und es kann sein, dass nicht alle Warnhinweise zutreffen. Bei Fragen oder Problemen wenden Sie sich an Ihr nächstgelegenes Kundendienstzentrum, oder holen Sie sich Hilfe und Informationen online unter „www.samsung.com“.

Wichtige Symbole für Sicherheitshinweise

Bedeutung der Symbole und Zeichen in diesem Benutzerhandbuch:

⚠️ WARNING

Gefährliche bzw. unsichere Praktiken, die zu schweren Verletzungen, Tod und/oder Sachschäden führen können.

⚠ VORSICHT

Gefährliche bzw. unsichere Praktiken, die zu Verletzungen und/oder Sachschäden führen können.

HINWEIS

Dieses Symbol weist darauf hin, dass die Gefahr von Personen- oder Sachschäden besteht.

Die folgenden Warnhinweise sollen Sie und andere vor Verletzungen schützen. Befolgen Sie die Hinweise genau.

Bewahren Sie diese Anweisungen an einem sicheren Ort auf und stellen Sie sicher, dass neue Benutzer mit dem Inhalt vertraut sind. Geben Sie sie an zukünftige Besitzer weiter.

Deutsch4

Hinweise zur WEEE-Kennzeichnung

Korrekte Entsorgung von Altgeräten

(Gilt für Länder mit Abfalltrennsystemen)

Das Symbol der durchgestrichenen Abfalltonne auf Rädern auf einem Elektro- oder Elektronikgerät, der Verpackung, Gebrauchsanweisung oder dem Garantieschein weist darauf hin, dass das Elektro- oder Elektronikgerät nicht im unsortierten Siedlungsabfall (Hausmüll) entsorgt werden darf, sondern einer getrennten Sammlung zugeführt werden muss.

Sie sind verpflichtet, dieses Gerät und Zubehörteile einer vom Hausmüll getrennten Erfassung zuzuführen. Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, sind vor der Abgabe an einer Erfassungsstelle zerstörungsfrei vom Altgerät zu trennen.

Vertreiber von Elektro- oder Elektronikgeräten, einschließlich des Lebensmitteleinzel-, Fernabsatz- und Versandhandels, sind ab einer bestimmten Verkaufs-, Lager- bzw. Versandflächengröße gesetzlich grundsätzlich zur unentgeltlichen Rücknahme von Altgeräten verpflichtet, wenn Sie bei dem Vertreiber ein neues Gerät kaufen oder es sich um ein kleines Altgerät handelt, das bestimmte Maße nicht überschreitet. Nähere Informationen und Einzelheiten zu diesen Rücknahmemöglichkeiten und pflichten erhalten Sie von dem jeweiligen Vertreiber.

Endnutzer einschließlich privater Nutzer wenden sich an ihren öffentlich-rechtlichen Entsorgungsträger, um in Erfahrung zu bringen, wo sie das Altgerät für eine umweltfreundliche Entsorgung zurückgeben können. Gewerblichen Endnutzern stehen zusätzliche herstellerspezifische Möglichkeiten zur Rückgabe zur Verfügung, die sie direkt beim Hersteller erfragen können.

Bitte löschen Sie vor Abgabe an einer Erfassungsstelle selbstständig alle personenbezogenen Daten auf Ihrem Gerät.

Weitere Informationen zum Engagement von Samsung für die Umwelt und zu den aufsichtsrechtlichen Bestimmungen für bestimmte Produkte wie z. B. REACH, WEEE oder Batterien, finden Sie unter Samsung.com auf der Seite, auf der wir uns mit Nachhaltigkeitsfragen beschäftigen.

Sicherheitsinformationen

Wichtige Hinweise zur Sicherheit

Beachten Sie bei Verwendung des Geräts die folgenden grundlegenden Sicherheitshinweise, um die Gefahr von Bränden, Stromschlägen oder Verletzungen zu verringern:

1. Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kindern) mit verringerten körperlichen, sensorischen oder mentalen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bestimmt, sofern sie nicht von einer für ihre Sicherheit verantwortliche Person im Umgang mit dem Gerät unterwiesen wurden und von dieser beaufsichtigt werden.
2. Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen nur bedient werden, wenn sie unter Aufsicht stehen oder eine Unterweisung zum sicheren Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen bei Reinigung und Wartung nur dann helfen, wenn sie dabei beaufsichtigt werden.
3. Kinder müssen beaufsichtigt werden, um zu verhindern, dass sie mit dem Gerät spielen.
4. Falls das Netzkabel beschädigt ist, muss es vom Hersteller oder vom Kundendienst bzw. von einer entsprechend qualifizierten Fachkraft ausgetauscht werden, um Gefährdungen auszuschließen.
5. Es sind die neuen mit dem Gerät gelieferten Schlauchsets zu verwenden und die alten dürfen nicht wiederverwendet werden.
6. Wenn das Gerät am Boden Belüftungsöffnungen besitzt, müssen Sie darauf achten, dass diese nicht durch Teppich verdeckt werden.

Deutsch6

1. Kinder unter 3 Jahren müssen von dem Gerät ferngehalten werden, es sei denn, sie werden ununterbrochen beaufsichtigt.
2. VORSICHT: Um die Gefahr eines unbeabsichtigten Zurücksetzens der thermischen Abschaltung zu verhindern, darf das Gerät nicht mit einem externen Schalter, wie z. B. einem Timer, ausgestattet oder an einen Schaltkreis angeschlossen werden, der von den Versorgungsunternehmen regelmäßig ein- bzw. ausgeschaltet wird.
3. WARNUNG: Messer und andere Utensilien mit scharfen Spitzen müssen entweder flach liegend eingeräumt oder so in den Besteckkorb gestellt werden, dass ihre Spitze nach unten weist.

Dieses Gerät ist zur Verwendung im Haushalt und ähnlichen Umgebungen bestimmt, wie z. B.:

• in Küchen oder Kantinen in Geschäften, Büros und anderen Arbeitsumgebungen;
• auf Bauernhöfen;
• in Gasthäusern, Hotels, Herbergen und anderen Wohnumgebungen;
• in Frühstückspensionen und ähnlichen Umgebungen.

Sicherheitsinformationen

Anweisungen zur Bedienung der Spülmaschine

Diese Spülmaschine ist nicht für den Einsatz im gewerblichen Umfeld geeignet. Sie ist für den Einsatz in Privathaushalten und in ähnlichen Arbeits- und Wohnumgebungen bestimmt:

• Geschäfte
• Büros und Ausstellungsräume
  und von Bewohnern in Einrichtungen wie:
  • Jugendherbergen und Pensionen.

Sie darf in Übereinstimmung mit den Anweisungen in diesem Benutzerhandbuch ausschließlich als Haushaltsgerät für die Reinigung von haushaltsüblichem Geschirr und Besteck verwendet werden. Jede andere Verwendung wird vom Hersteller nicht unterstützt und kann potenziell gefährlich sein.

Der Hersteller haftet für keinerlei Schäden, die durch unsachgemäße oder falsche Nutzung bzw. Bedienung des Geräts entstehen.

Verwenden Sie keine Lösungsmittel im Gerät. Es besteht Explosionsgefahr.

Spülmittel dürfen weder eingeatmet noch verschluckt werden. Spülmittel enthalten reizende oder ätzende Inhaltsstoffe, die beim Verschlucken oder Einatmen ein Brennen in der Nase, im Mund und im Rachen verursachen und die Atmung behindern können. Konsultieren Sie sofort einen Arzt, wenn Reinigungsmittel verschluckt oder inhaliert wurde.

Lassen Sie die Gerätetür nicht unnötig offen stehen, denn Sie könnten darüber stolpern.

Setzen und lehnen Sie sich nicht auf die geöffnete Gerätetür. Dies könnte dazu führen, dass die Spülmaschine umkippt und Verletzungen und Schäden am Gerät auftreten.

Verwenden Sie nur Spülmittel und Klarspüler für Haushaltsspülmaschinen. Verwenden Sie kein Flüssigspülmittel.

Verwenden Sie keine stark säurehaltigen Spülmittel.

Füllen Sie den Klarspülerbehälter nicht mit Pulver- oder Flüssigspülmittel. Dadurch würde der Behälter schwer beschädigt.

Das versehentliche Befüllen des Salzbehälters mit Pulver- oder Flüssigspülmittel führt zu Schäden an der Wasserenthärtungsanlage. Vergewissern Sie sich daher vor Befüllen des Salzbehälters, dass Sie wirklich die Packung mit Spülmaschinensalz in der Hand halten.

Verwenden Sie für die Regenerierung nur grobkörniges Spezialsalz für Spülmaschinen, da andere Salze unlösliche Zusätze enthalten können, die die Funktion der Wasserenthärtungsanlage beeinträchtigen.

In einem Gerät mit Besteckkorb (je nach Modell), wird Besteck besser gereinigt und getrocknet, wenn es im Korb mit den Griffen nach unten einsortiert wird. Um jedoch das Risiko von Verletzungen auszuschließen, ordnen Sie Messer und Gabeln usw. mit dem Griff nach oben an.

Kunststoffteile, die beim Spülen in heißem Wasser möglicherweise beschädigt werden (z. B. Einweg-Kunststoffbehälter oder Besteck und Geschirr aus Kunststoff) dürfen nicht in der Spülmaschine gereinigt werden. Der Kunststoff könnte aufgrund der hohen Temperaturen in der Spülmaschine schmelzen und seine Form verlieren.

Stellen Sie bei Modellen mit Startzeitvorwahl sicher, dass das Spülmittelfach trocken ist, ehe Sie Spülmittel hineingeben. Wischen Sie es nötigenfalls trocken. In einem feuchten Spülmittelfach verklumpt das Spülmittel und kann dann nicht mehr vollständig aufgelöst werden.

Deutsch8

Messer und andere Utensilien mit scharfen Spitzen müssen entweder flach liegend eingeräumt oder so in den Besteckkorb gestellt werden, dass ihre Spitze nach unten weist.

Hinweise zum Schutz Ihrer Kinder

Dieses Gerät ist kein Spielzeug! Um jegliches Risiko von Verletzungen auszuschließen, halten Sie Kinder fern und gestatten Sie ihnen nicht, in oder an der Spülmaschine zu spielen oder die Bedienelemente zu verwenden. Sie können die damit möglicherweise verbundenen Gefahren nicht verstehen. Beaufsichtigen Sie Kinder, wenn Sie in der Küche arbeiten. Es besteht die Gefahr, dass spielende Kinder sich in der Spülmaschine einschließen.

Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen nur bedient werden, wenn sie unter Aufsicht stehen oder eine Unterweisung zum sicheren Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen bei Reinigung und Wartung nur dann helfen, wenn sie dabei beaufsichtigt werden.

Ältere Kinder dürfen die Spülmaschine nur verwenden, wenn ihnen die Funktionsweise umfassend erklärt wurde und sie in der Lage sind, das Gerät sicher zu bedienen und die mit einer missbräuchlichen Verwendung verbundenen Gefahren zu erkennen.

HALTEN SIE KINDER FERN VON SPÜLMITTELN!

Spülmittel enthalten reizende oder ätzende Inhaltsstoffe, die beim Verschlucken oder Einatmen ein Brennen im Mund, in der Nase und im Rachen verursachen und die Atmung beeinträchtigen können.

Halten Sie Kinder von der Spülmaschine fern, wenn die Gerätetür geöffnet ist. Es könnten sich noch Spülmittelreste im Gerät befinden.

Suchen Sie sofort den Arzt auf, wenn Ihr Kind Spülmittel verschluckt oder eingeatmet hat.

Sicherheitsinformationen

Anweisungen zur Installation der Spülmaschine

Überprüfen Sie das Gerät vor dem Aufstellen auf äußerlich sichtbare Schäden. Unter keinen Umständen sollten Sie ein beschädigtes Gerät verwenden. Ein beschädigtes Gerät kann gefährlich sein.

Die Spülmaschine darf nur über eine geeignete Schaltsteckdose an die Stromversorgung angeschlossen werden. Nachdem die Spülmaschine installiert wurde, muss die Steckdose weiterhin leicht zugänglich sein, damit das Gerät jederzeit einfach von der Stromversorgung getrennt werden kann. (Einzelheiten hierzu finden Sie im Abschnitt „Die Spülmaschine auf einen Blick“ auf Seite 42.)

Hinter der Spülmaschine dürfen sich keine Steckdosen befinden. Es besteht Überhitzungs- und Brandgefahr, wenn die Spülmaschine gegen einen Stecker gedrückt wird.

Die Spülmaschine darf nicht unter einem Kochfeld eingebaut werden. Die von Kochfeldern manchmal erzeugten hohen Strahlungstemperaturen könnten die Spülmaschine beschädigen. Aus dem gleichen Grund darf die Spülmaschine nicht in der Nähe von Feuerstellen oder anderen Geräten aufgestellt werden, die Wärme abgeben (wie z. B. Heizungen usw.).

Schließen Sie die Spülmaschine erst dann an das Stromnetz an, nachdem sie vollständig installiert wurde und alle Einstellungen an den Federn der Gerätetüren durchgeführt wurden.

Prüfen Sie vor dem Anschließen des Geräts, ob die Anschlussdaten auf dem Typenschild (Spannung und Anschlussleistung) mit denen des verwendeten Stromnetzes übereinstimmen. Wenn Sie Zweifel haben, wenden Sie sich an einen qualifizierten Elektriker.

Die elektrische Sicherheit dieses Gerätes ist nur gewährleistet, wenn es unterbrechungsfrei an eine wirksame Erdung angeschlossen ist. Es ist sehr wichtig, dass diese grundlegende Sicherheitsanforderung erfüllt und regelmäßig überprüft wird. Wenn Sie hinsichtlich der elektrischen Anlage im Haus unsicher sind, lassen Sie sie von einem qualifizierten Elektriker überprüfen.

Der Hersteller haftet nicht für die Folgen einer unzureichenden Erdung (z. B. Stromschlag).

Schließen Sie das Gerät nicht über eine Mehrfachsteckdosenleiste oder ein Verlängerungskabel an das Stromnetz an. Mit solchen Vorrichtungen kann die gewünschte Sicherheit des Gerätes (z. B. wegen der Gefahr von Überhitzung) nicht garantiert werden.

Dieses Gerät darf nur dann in mobilen Einrichtungen wie Schiffen installiert werden, nachdem von einem ausreichend qualifizierten Techniker eine Risikobeurteilung der Einrichtung durchgeführt wurde.

Deutsch10

Das Kunststoffgehäuse des Wasseranschlusses enthält ein elektrisches Bauteil. Das Gehäuse darf nicht in Wasser getaucht werden.

Der AquaStopp-Schlauch enthält elektrische Leitungen. Schneiden Sie deshalb niemals den Zulaufschlauch ab, auch wenn er zu lang ist.

Installations-, Wartungs- und Reparaturarbeiten dürfen nur unter strikter Einhaltung der geltenden nationalen und lokalen Sicherheitsvorschriften und durch eine fachlich qualifizierte und kompetente Person durchgeführt werden. Reparaturen und andere Arbeiten von unqualifizierten Personen können gefährlich sein. Der Hersteller haftet nicht für unbefugte Arbeiten.

Das integrierte Leckschutzsystem bietet Schutz vor Wasserschäden, solange folgende Voraussetzungen erfüllt sind:

• Die Spülmaschine ist korrekt installiert und an die Wasserleitungen angeschlossen.
- Die Spülmaschine ist ordnungsgemäß gewartet und Teile werden ersetzt, sobald es ersichtlich wird, dass dies notwendig ist.
- Das Absperrventil wurde geschlossen, wenn das Gerät über einen längeren Zeitraum (z. B. während der Urlaubszeit) nicht verwendet wurde.
- Das Leckschutzsystem funktioniert sogar dann, wenn das Gerät ausgeschaltet ist. Allerdings muss das Gerät dafür an die Stromversorgung angeschlossen sein.

Ein beschädigtes Gerät birgt Gefahren. Wenn die Spülmaschine beschädigt wird, trennen Sie sie vom Netz und rufen Sie Ihren Händler oder den Kundendienst an.

Unsachgemäße Reparaturen können zu unvorhergesehenen Gefahren für den Benutzer führen, für die der Hersteller keine Haftung übernehmen kann. Reparaturen dürfen nur von einem dafür zugelassenen Servicetechniker durchgeführt werden.

Defekte Bauteile dürfen nur gegen Originalersatzteile ausgetauscht werden. Nur durch den Einbau von Originalteilen kann die Sicherheit des Gerätes gewährleistet werden.

Trennen Sie die Spülmaschine bei Wartungsarbeiten immer vom Netz, indem Sie die Schaltsteckdose abschalten und den Stecker abziehen.

Wenn das Anschlusskabel beschädigt ist, muss es durch ein beim Hersteller erhältliches Spezialkabel ersetzt werden. Aus Sicherheitsgründen darf das Kabel nur durch den Kundendienst oder einen zugelassenen Servicetechniker eingebaut werden.

In Ländern mit Gegenden, in denen es zu einem Befall mit Kakerlaken oder anderem Ungeziefer kommen kann, ist insbesondere darauf zu achten, dass sich das Gerät und seine Umgebung jederzeit in einem sauberen Zustand befinden. Schäden, die durch Kakerlaken oder anderes Ungeziefer verursacht werden, sind durch die Garantie nicht abgedeckt.

Sicherheitsinformationen

Im Falle einer Störung oder zum Zwecke der Reinigung muss das Gerät komplett vom Stromnetz getrennt werden, indem:

• es an der Steckdose ausgeschaltet und der Stecker abgezogen wird, oder
  • es am Netz abgeschaltet wird, oder
  • die Hauptsicherung getrennt wird, oder
• die Schraubsicherung entfernt wird (in Ländern, in denen dies zutrifft).

Änderungen am Gerät dürfen nur mit vorheriger Genehmigung durch den Hersteller durchgeführt werden.

Öffnen Sie niemals das Gehäuse des Geräts. Manipulationen an den elektrischen Verbindungen und Komponenten oder an mechanischen Teilen sind sehr gefährlich und können Betriebsstörungen oder Stromschläge verursachen.

Während der Garantiezeit des Geräts dürfen Reparaturen nur von einem durch den Hersteller zugelassenen Servicetechniker durchgeführt werden. Anderenfalls erlischt die Garantie.

Stellen Sie bei der Installation des Geräts sicher, dass oberhalb, zu beiden Seiten und auf der Rückseite des Geräts ausreichend Freiraum für die ordnungsgemäße Belüftung bleibt. Wenn zwischen dem Gerät und dem Waschbecken nicht genügend Platz frei ist, wird möglicherweise Waschbecken beschädigt oder Schimmel entstehen.

Stellen Sie sicher, dass die Einstellung für die Wasserhärte Ihrer Spülmaschine den Werten in Ihrer Region entspricht. (Einzelheiten hierzu finden Sie im Abschnitt „Salzbehälter“ auf Seite 53.)

Weitere Informationen zu Materialien und Reparaturen finden Sie auf www.samsung.com/support.

Deutsch12

Aufstellen des Geräts

Lieferumfang

Vergewissern Sie sich, dass alle erforderlichen Bauteile und Komponenten im Lieferumfang Ihres neuen Geräts enthalten sind. Wenden Sie sich bei etwaigen Fragen zu dieser Spülmaschine oder ihren Bauteilen und Komponenten an den Händler oder das nächstgelegene Kundendienstzentrum. Das tatsächliche Aussehen der Spülmaschine kann je nach Modell und Land von den in diesem Benutzerhandbuch verwendeten Abbildungen abweichen.

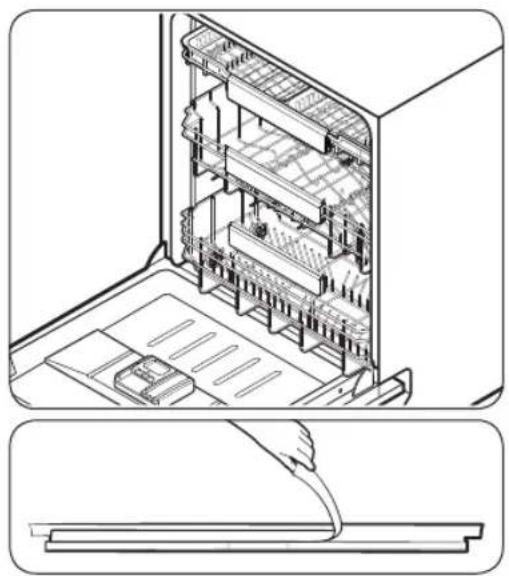

VORSICHT

Halten Sie das Verpackungsmaterial, um die Sicherheit von Kindern zu gewährleisten, nach dem Auspacken der Spülmaschine außerhalb ihrer Reichweite.

Einbaumodelle (Volleinbau, DW60A80\*\* BB)

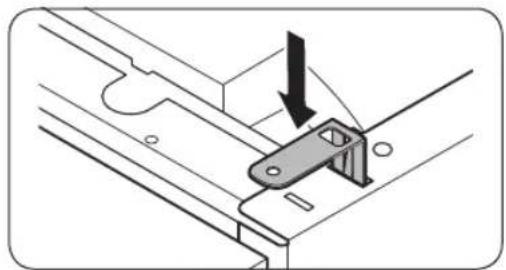

Klammern, oben (2) Schrauben M4 X 14 (10) Aufkleber zum Schutz vor Kondensation (1)

Kunststoffkappen (2)

Schrauben M3,5 X 45 (4)

Schrauben M3,5 X 16 (2)

Türklammern (2) Unterfuß (3)

Angepasste Halterungen für die Türverkleidung (Holzplattenhalter, 2)

Schrauben M3,5 X 25 (2) Schrauben M3,9 X 13 (4) Obere Seitenverkleidung (1)

Aufstellen des Geräts

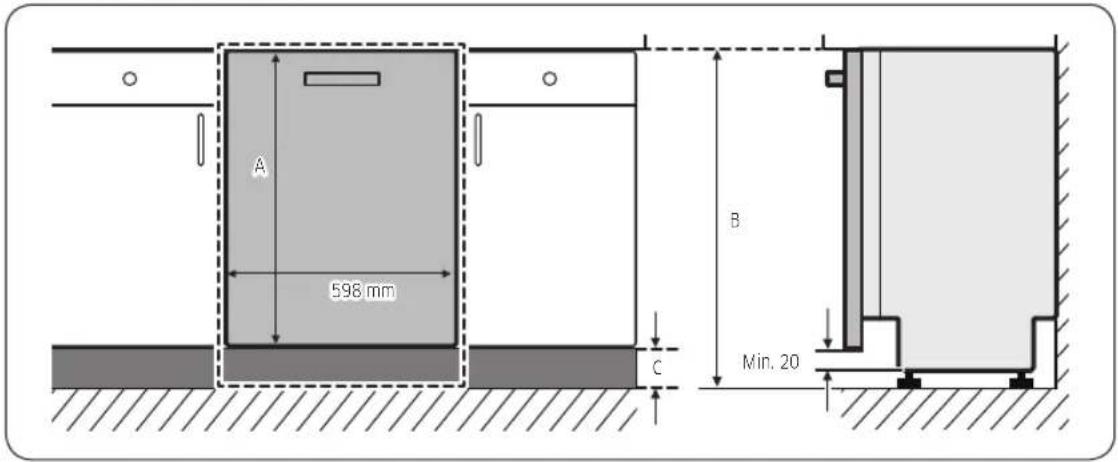

Volleinbaumodelle (verschiebbar, DW60A80\*\*IB)

Klammern, oben (2) Schrauben M4 X 14 (14) Aufkleber zum Schutz vor Kondensation (1)

Kunststoffkappen (2)

Halterungen für die Türverkleidung (2)

Schrauben M3,5 X 16 (2) Unterfuß (3) Halterungen für die

Türverkleidung (2)

Schrauben M3,9 X 13 (4) Obere Seitenverkleidung (1)

Unterbaumodell (Unterbau, DW60A80\*\*U\*)

Klammern, oben (2) Schrauben M4 X 14 (2) Unterfuß (3) Schrauben M3,5 X 16 (2)

Klammern für Trittblende (2)

Trittblende Kunststoffkappen (2) Bolzen für Trittblende

(4)

Muttern für Trittblende (4)

1 Schutzaufkleber Schrauben M3,9 X 13 (4) Obere Seitenverkleidung (1)

Deutsch14-

Einbausatz (nicht im Lieferumfang enthalten)

Schlauchschelle

Benötigte Werkzeuge (nicht im Lieferumfang enthalten)

(22 mm) für den vorderen Fuß

Schutzbrille Handschuhe Taschenlampe Schraubenschlüssel

Torx T15- Schraubendreher
Zange Kneifzange Bandmaß

Bleistift Kreuzschlitzschraubendreher Schlitzschraubendreher Teppichmesser

Wasserwaage Lochsäge
(80-100 mm)
Ohrklemmenzange

Aufstellen des Geräts

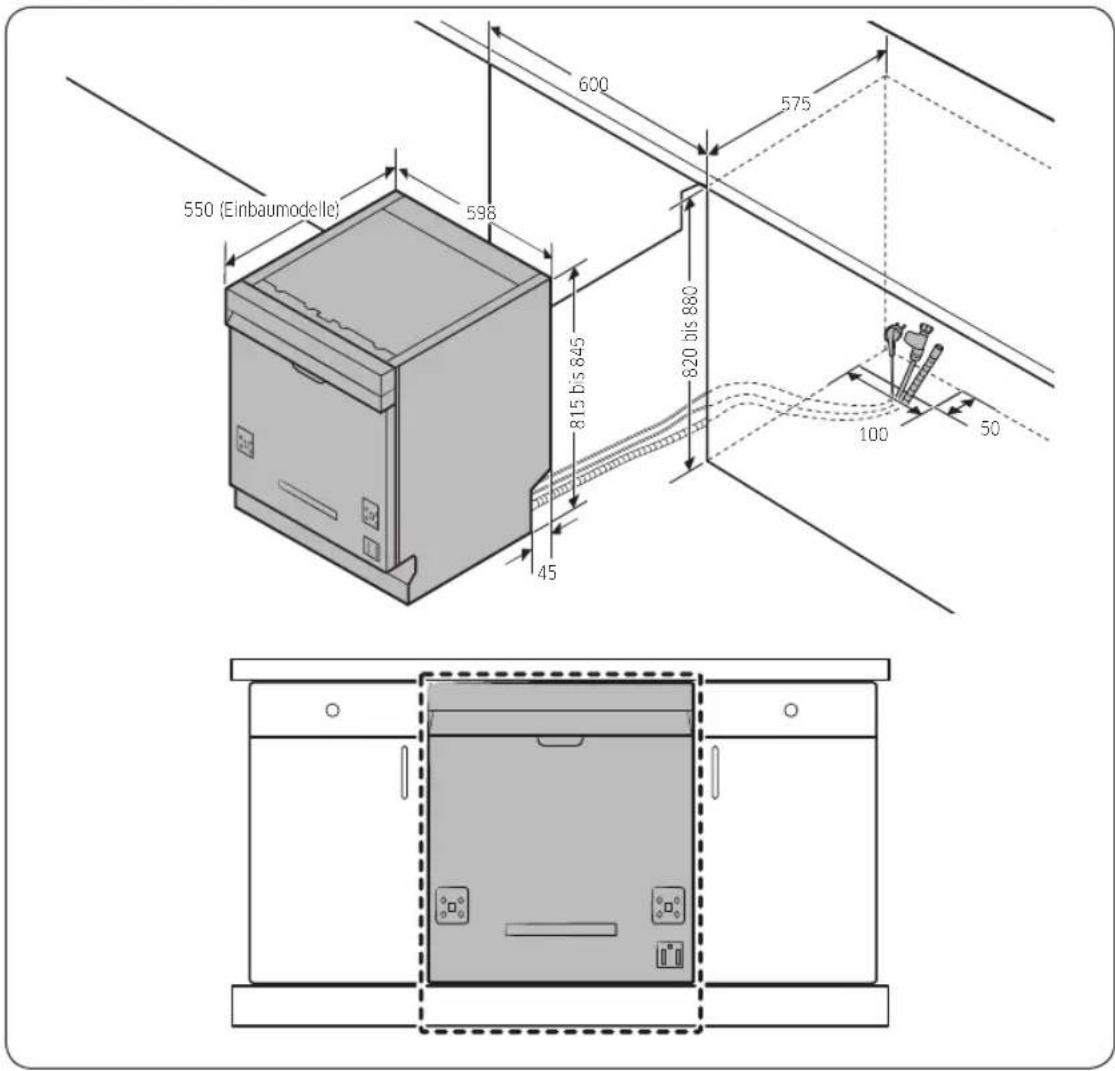

Anforderungen an Aufstellung und Installation

Um die Gefahr von Bränden, Stromschlägen oder Verletzungen auszuschließen, sind sämtliche Verkabelungs- und Erdungsarbeiten von einem qualifizierten Techniker durchzuführen.

Stromversorgung

• Die Stromversorgung erfolgt über einen eigenen 220 bis 240 V\~-Stromkreis (mit 50 Hz) für die Spülmaschine.
• Steckdose mit einem maximal zulässigen Strom von 16 A (maximal 11 A für die Spülmaschine)

WARNING

• Verwenden Sie niemals ein Verlängerungskabel.
• Verwenden Sie nur das im Lieferumfang der Spülmaschine enthaltene Netzkabel.
• Kontrollieren Sie nach der Installation, dass der Netzstecker nicht geknickt oder beschädigt ist.

Erdung

Für eine dauerhafte Erdung muss die Spülmaschine ordnungsgemäß an ein geerdetes Metallteil oder ein fest installiertes Leitungssystem angeschlossen werden. Der Erdungsleiter muss zusammen mit den Leiterbahnen verlegt und dann an die Erdungsklemme oder -leitung an der Spülmaschine angeschlossen werden.

⚠️ WARNING

• Schließen Sie das Erdungskabel niemals an Wasserleitungen aus Kunststoff, Gasleitungen oder Heißwasserleitungen an. Nicht ordnungsgemäß angeschlossene Erdleiter können einen Stromschlag verursachen.
• Manipulieren Sie nicht den Stecker der Spülmaschine. Wenn der Netzstecker nicht in die vorgesehene Steckdose passt, wenden Sie sich an einen qualifizierten Elektriker, um eine geeignete Steckdose zu installieren.

Wasserversorgung

• Die Frischwasserleitung muss für einen Wasserdruck zwischen 0,04 MPa und 1 MPa geeignet sein.
• Die Wassertemperatur muss weniger als 60 °C betragen.
- Als Anschluss muss ein Hahn mit einem 3/4-Zoll-Außengewinde am Wasseranschluss installiert werden.

Zur Vermeidung von Lecks stellen Sie Folgendes sicher:

• Sorgen Sie dafür, dass alle Wasseranschlüsse leicht erreichbar sind.
• Schließen Sie die Wasserhähne, wenn Sie die Spülmaschine nicht benutzen.
• Überprüfen Sie die Anschlüsse der Wasserschläuche auf Lecks.
• Um Lecks zu stoppen, dichten Sie die Wasserleitungsanschlüsse und -verbindungen mit Teflonband oder Dichtmasse ab.

Aqua Stop

Der Aqua Stop ist eine elektrische Komponente, mit der Wasseraustritt aus der Maschine verhindert wird. Die Aqua Stop-Komponente ist am Wasserschlauch angebracht und unterbindet die Wasserversorgung automatisch, sobald der Schlauch beschädigt wird.

⚠ VORSICHT

• Behandeln Sie den Aqua Stop vorsichtig.
• Verdrehen und verbiegen Sie nicht den Wasserschlauch, der an den Aqua Stop angeschlossen ist. Schließen Sie die Wasserhähne und ziehen Sie sofort den Netzstecker, wenn der Aqua Stopp beschädigt ist. Wenden Sie sich anschließend an ein Samsung-Kundendienstzentrum oder einen qualifizierten Techniker.

Deutsch16

Abfluss

Wenn Sie ein gesondertes Abflusssystem für die Spülmaschine verwenden, verbinden Sie den Abwasserschlauch mit einem Abfluss, der 30 cm bis 70 cm über dem Boden liegt. Wenn Sie den Abwasserschlauch mit einem Abfluss verbinden, der mehr als 80 cm über dem Boden liegt, fließt das Wasser möglicherweise zurück in die Spülmaschine.

Bodenbelag

Sie müssen Ihr Gerät zur Sicherheit auf einem festen Untergrund aufstellen. Holzböden müssen möglicherweise verstärkt werden, um Vibrationen zu minimieren. Stellen Sie das Gerät nicht auf Teppich oder weichen Teppichfliesen auf. Teppichboden und weiche Fliesen können Vibrationen verstärken und dazu beitragen, dass sich Ihre Spülmaschine während des Betriebs leicht bewegt.

⚠️ WARNING

Stellen Sie das Gerät niemals auf einer schlecht abgestützten Konstruktion auf.

Umgebungstemperatur

Stellen Sie die Spülmaschine nicht an Stellen auf, an denen sie Temperaturen unter dem Gefrierpunkt ausgesetzt ist. In der Spülmaschine bleibt immer etwas Wasser im Wasserventil, in der Pumpe und im Schlauch zurück. Wenn das Wasser in der Spülmaschine oder den Schläuchen gefriert, können die Spülmaschine und ihre Komponenten beschädigt werden.

Testlauf

Führen Sie nach dem Anschließen der Spülmaschine das Progmm Kurzprogramm aus. So können Sie sicherstellen, dass die Spülmaschine richtig installiert ist.

Aufstellen des Geräts

Installation Schritt-für-Schritt

Das Installationsverfahren kann sich je nach Modell unterscheiden.

SCHRITT 1 Aufstellort auswählen

Wählen Sie einen Aufstellort aus, der die folgenden Voraussetzungen erfüllt.

• Der Boden am Aufstellort muss so stabil sein, dass er das Gewicht der Spülmaschine tragen kann.
• Das Gerät muss an einer Stelle mit leichtem Zugang zu Wasser-, Abwasser- und Stromleitungen aufgestellt werden.
• Das Gerät muss so aufgestellt werden, dass Sie das Geschirr einfach in die Spülmaschine einräumen können.
• Der Aufstellungsort der Spülmaschine muss ausreichend Platz bieten, damit Sie die Gerätetür einfach öffnen können und genügend Abstand zwischen dem Gerät und den seitlichen Küchenschränken eingehalten werden kann.
  • Die Wand auf der Rückseite muss frei von Behinderungen sein.

Installation an einem neuen Aufstellort

Wenn Sie die Spülmaschine an einer anderen Stelle installieren möchten, befolgen Sie diese Anweisungen, ehe Sie die Spülmaschine installieren.

1. Schneiden Sie mit einer Lochsäge ein Loch in die Seitenwand des Schranks, in dem sich das Spülbecken (A) befindet (siehe Abbildung).
2. Wenn der Schrank mit dem Spülbecken einen Sockel über dem Niveau des Küchenbodens enthält, der höher als die Anschlüsse der Spülmaschine ist, sägen Sie zusätzlich zu dem Loch in der Seitenwand (B) auch eines in den Boden des Schranks.

HINWEIS

• Wenn Sie eine alte Spülmaschine austauschen, überprüfen Sie die vorhandenen Anschlüsse auf ihre Tauglichkeit für die neue Spülmaschine und ersetzen Sie sie bei Bedarf.
• Sie müssen, passend zur Lage der Steckdose, möglicherweise eine Öffnung in die gegenüberliegende Seite des Schranks schneiden.

Deutsch18

Schrankabmessungen

550 (Einbaumodelle) 598 600 575 815 bis 845 820 bis 880 45 100 50

Aufstellen des Geräts

HINWEIS

Prüfen Sie, ob der Abstand zwischen dem Boden und der Unterseite der Arbeitsplatte mehr als 850 mm beträgt. Wenn ja, setzen Sie den hinteren Fuß in den im Installationskit enthaltenen Unterfuß ein. Weitere Einzelheiten finden Sie im nächsten Abschnitt. Fahren Sie mit SCHRITT 3 fort, wenn der Abstand weniger als 850 mm beträgt.

Aufstellen des Geräts

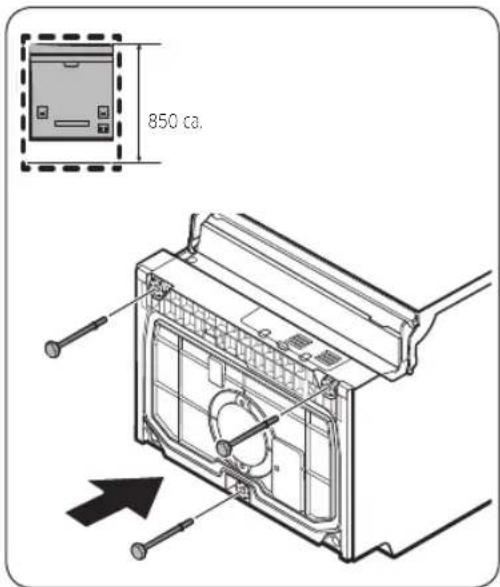

SCHRITT 2 So setzen Sie den Unterfuß ein (außer bei freistehenden Modellen)

Setzen Sie den Unterfuß vor Beginn der Installation in die Öffnung auf der Unterseite der Spülmaschine ein, wenn der Abstand zwischen dem Boden und der Unterseite der Arbeitsplatte mehr als 850 mm beträgt.

850 ca.

1. Legen Sie die Spülmaschine auf die Rückseite.

⚠ VORSICHT

Legen Sie die Spülmaschine nicht auf eine Seite. Es könnte Wasser auslaufen.

1. Nehmen Sie den Unterfuß aus dem Installationskit und setzen Sie ihn dann wie in der Abbildung gezeigt in die Öffnung auf der Unterseite der Spülmaschine ein.

SCHRITT 3 Überprüfen Sie die Wasserleitung

• Der Wasserdruck in der Leitung muss zwischen 0,04 MPa und 1,0 MPa liegen.
• Stellen Sie sicher, dass die Wassertemperatur 60 °C nicht übersteigt. Warmwasser von mehr als 60 °C kann zu Fehlfunktionen der Spülmaschine führen.
• Stellen Sie sicher, dass das Ventil der Wasserversorgung geschlossen ist, wenn Sie den Frischwasserschlauch an die Spülmaschine anschließen.

Deutsch20

SCHRITT 4 Ordnen Sie die Schläuche

1. Reinigen Sie die Unterseite der Arbeitsplatte.

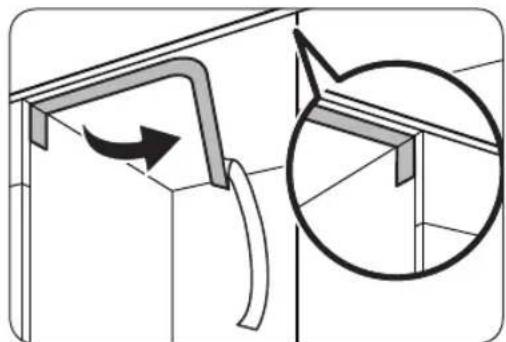

1. Bringen Sie den Schutzaufkleber wie dargestellt an.

1. Ziehen Sie den Netzstecker, den Frischwasserschlauch und den Abwasserschlauch durch die Öffnung unter dem Waschbecken.

⚠ VORSICHT

• Seien Sie vorsichtig, damit Sie die Schläuche nicht knicken oder auf den Netzstecker treten.
• Entfernen Sie nicht das braune Papier von der Rückseiten der Spülmaschine. Das Papier dient dazu, die Rückseite gegenüber der Wand sauber zu halten.

Aufstellen des Geräts

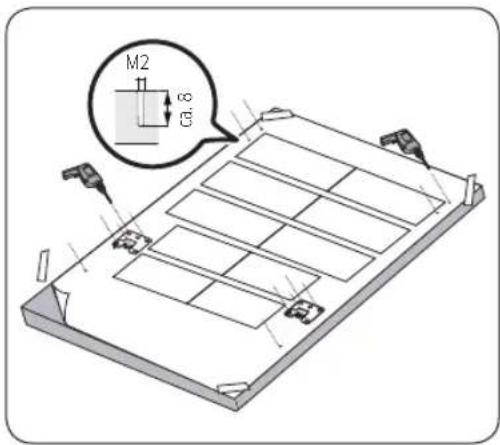

SCHRITT 5 Montieren der Türverkleidung (für voll und halb eingebaute Modelle)

Einbaumodelle (Volleinbau, DW60A80** BB)

M2 Ca.8

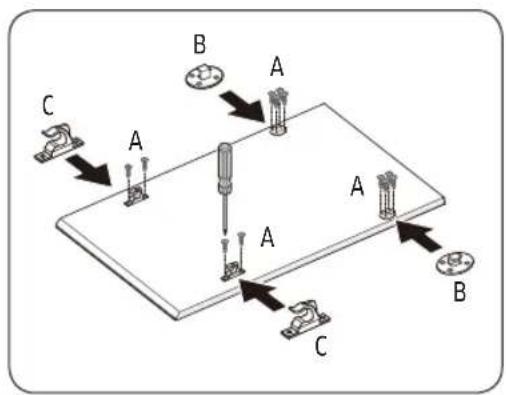

1. Legen Sie die Einbauschablone auf die Rückseite der Türverkleidung und fixieren Sie sie vorübergehend mit durchsichtigem Klebeband. Beachten Sie, dass die Rückseite der Türverkleidung an der Tür der Spülmaschine angebracht wird.

⚠ VORSICHT

• Das obere Ende der Türverkleidung muss mit dem oberen Ende der Einbauschablone ausgerichtet werden.
• Verwenden Sie eine Türverkleidung mit einem Gewicht von 3 bis 7 kg.

• Markieren Sie mit Hilfe der Einbauschablone 14 Punkte.

• Entfernen Sie die Einbauschablone, und befestigen Sie dann die Halterungen für die Türverkleidung (A) mit 2 Schrauben (B, M3,5 X 25) (siehe Abbildung).

A B A B A

Deutsch22

1. Ziehen Sie die Türhalterung (C) mit 8 Schrauben (D, M4 X 14) wie in der Abbildung dargestellt fest.

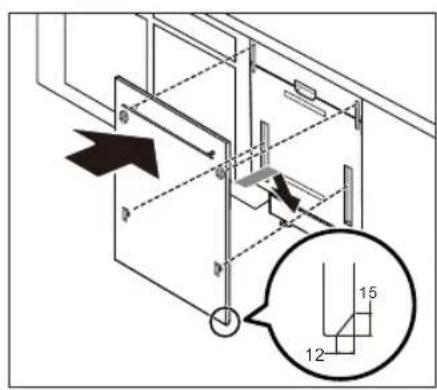

2. Um die Türverkleidung zu befestigen, setzen Sie die Türhalterungen (C) an der Türverkleidung in die Öffnungen (E) an der Tür der Spülmaschine ein.

3. Halten Sie die Türverkleidung fest, bringen Sie sie an der Tür an und setzen Sie die Halterungen für die Türverkleidung (A) in die Öffnungen (F) ein.
4. Schieben Sie die Türverkleidung zur Befestigung nach unten.

⚠ VORSICHT

Lassen Sie die Türverkleidung nicht mehr als 30 mm über die Oberseite der Spülmaschine hinausragen.
8. Stellen Sie die Federstärke ein, während die Tür ungefähr 30 Grad weit geöffnet ist. Die Tür sollte ihre Position halten, darf aber nicht aufklappen.

VORSICHT

• Stellen Sie die Federstärke nicht ein, wenn die Tür vollständig geöffnet ist.
• Wenn die Türverkleidung mehr als 7 kg wiegt, kann die Tür beim Öffnen aufklappen.
• Vom Gebrauch einer Türverkleidung mit einem Gewicht von mehr als 7 kg wird abgeraten.

Aufstellen des Geräts

Aufstellen des Geräts

1. Öffnen Sie die Gerätetür, und entfernen Sie die 4 Schrauben.

VORSICHT

Vorsicht beim Öffnen der Tür. Wenn die Feder nicht richtig eingestellt ist, kann die Tür sich plötzlich öffnen oder schließen und Verletzungen verursachen.

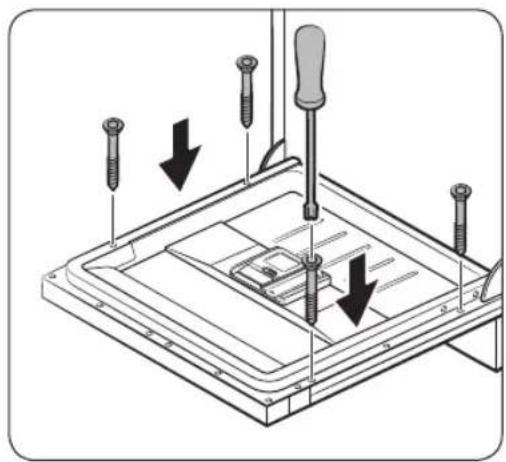

1. Befestigen Sie die Türverkleidung mit den 4 Schrauben (M3,5 X 45) an der Gerätetür.

Deutsch24-

Volleinbaumodelle (Volleinbau, verschiebbar, DW60A80\*\*IB)

Diese Spülmaschine verfügt in der Gerätetür über ein Automatiksystem zum Ausbalancieren. Sie besitzt ein Schiebescharnier, das sich perfekt für Küchen ohne Sockel oder für den Einbau oberhalb von einem kleinen Schrank eignet. Die Höhe (A) der Türverkleidung kann je nach Einbauumgebung zwischen 670 mm und 800 mm liegen. Das Gewicht der Türverkleidung darf 10 kg nicht überschreiten. Informationen zur Höhe (C) in Bezug auf die Schrankhöhe (B) entnehmen Sie bitte der Tabelle. Bestimmen Sie dann anhand dieser Angaben die Höhe der Türverkleidung.

A 598 mm B C Min. 20

A B C
670 bis 800 mm	820 mm 20 bis 150 mm
	850 mm 50 bis 180 mm
	880 mm 80 bis 210 mm

1. Legen Sie die Einbauschablone auf die Rückseite der Türverkleidung und fixieren Sie sie vorübergehend mit durchsichtigem Klebeband. Beachten Sie, dass die Rückseite der Türverkleidung an der Tür der Spülmaschine angebracht wird.
2. Markieren Sie mit Hilfe der Einbauschablone 4 Punkte.

HINWEIS

Die Höhe der Türverkleidung kann je nach Einbauumgebung zwischen 670 mm und 800 mm liegen.

VORSICHT

Das Gewicht der Türverkleidung darf 10 kg nicht überschreiten.

Aufstellen des Geräts

Aufstellen des Geräts

A B C A A A B C

1. Entfernen Sie die Einbauschablone, und befestigen Sie die Halterungen (B) und (C) dann wie in der Abbildung gezeigt mit 12 Schrauben (A).

2. Halten Sie die Türverkleidung fest, bringen Sie sie an der Tür an und setzen Sie die Halterungen für die Türverkleidung in die entsprechenden Bohrungen ein.

VORSICHT

Verwenden Sie eine Türverkleidung mit einem Gewicht von 4 bis 10 kg. Achten Sie darauf, dass die Sockelleiste beim Öffnen und Schließen der Spülmaschine nicht stört.

Deutsch26

SCHRITT 6 Montage der Verkleidung

Sie können die Seitenverkleidung verwenden, um den Geräuschpegel zu reduzieren.

1. Um die obere Seitenverkleidung zu montieren, entfernen Sie die Schutzfolie von dem doppelseitigem Klebeband auf der Rückseite der Verkleidung.

2. Setzen Sie das hakenförmige Teil der Verkleidung in die Rückseite der oberen Spülraumhalterung ein.

3. Befestigen Sie die mitgelieferten Schrauben an den vier Löchern.

Aufstellen des Geräts

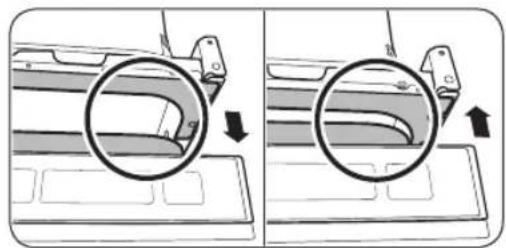

SCHRITT 7 Ausrichten der Spülmaschine

Normal Höhe Küchenzeile (Einsetzen des Unterfußes)

Überprüfen Sie die Nivellierung in Längsrichtung Überprüfen Sie die Nivellierung in Querrichtung

Sie können die Höhe der Spülmaschine so einstellen, dass sie waagerecht steht. Bei diesem Arbeitsschritt darf die Spülmaschine nur zur Hälfte in den Einbauschrank geschoben sein.

1. Überprüfen Sie mit der Wasserwaage, ob die Spülmaschine waagerecht steht.
2. Verwenden Sie einen Flachschlitzschraubendreher, um die Höhe auf der Vorderseite einzustellen.
3. Um das Gerät abzusenken, drehen Sie die Stellfüße gegen den Uhrzeigersinn.

4. Um das Gerät anzuheben, drehen Sie die Stellfüße im Uhrzeigersinn.

5. Um die Höhe auf der Rückseite einzustellen, setzen Sie den Kreuzschlitzschraubendreher unten in der Mitte der Spülmaschine ein.

6. Um das Gerät abzusenken, drehen Sie den Schraubendreher im Uhrzeigersinn.
7. Um das Gerät anzuheben, drehen Sie den Schraubendreher gegen den Uhrzeigersinn.
8. Legen Sie eine Wasserwaage auf die Tür und den Korb in Innenraum, um zu überprüfen, ob die Spülmaschine im Lot ist.

Deutsch28

Min. (5 mm)

1. Lassen Sie mindestens 5 mm Abstand zwischen der Oberseite der Spülmaschine und der Unterseite der Arbeitsplatte.
2. Nachdem Sie die Nivellierung abgeschlossen haben, müssen Sie kontrollieren, ob sich die Tür öffnen und schließen lässt.

Aufstellen des Geräts

SCHRITT 8 Fixieren der Spülmaschine

Sie können die Klammern verwenden, um die Spülmaschine an der Arbeitsplatte zu befestigen. Alternativ können Sie auch seitlich Bohrungen anbringen, um die Spülmaschine an den Schrankseiten zu fixieren.

An der Arbeitsplatte mit den Klammern

1. Setzen Sie die mitgelieferten Halteklammern in die oberen vorderen Öffnungen der Spülmaschine ein (siehe Abbildung).

1. Schieben Sie die Spülmaschine ganz in den Einbauraum unter der Arbeitsplatte.

M2 Ca.8

1. Ziehen Sie die 2 Schrauben (M4 X 14) fest, um die Halterungen zu befestigen.

HINWEIS

Nachdem Sie die Spülmaschine an der Arbeitsplatte befestigt haben, bleiben einige Schrauben übrig. Sie können diese Schrauben einfach wegwerfen oder sie, wenn Sie wollen, verwenden, um die beiden Seiten der Spülmaschine an dem Schrank zu befestigen.

1. Schließen Sie den Wasserschlauch an, aber öffnen Sie den Wasserhahn erst, wenn die Installation abgeschlossen ist.

Deutsch30

An den Seiten

Wenn die Kunststoffkappen nicht montiert ist, kann Wasser austreten und einen Brand oder elektrischen Schlag verursachen.

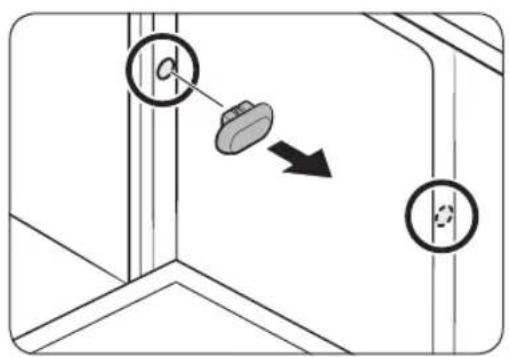

1. Entfernen Sie die Kunststoffkappen.

2. Ziehen Sie die 2 Schrauben (M3,5 X 16) an den entsprechenden 2 Positionen fest (im Bild hervorgehoben).

3. Setzen Sie die mitgelieferten Kunststoffkappen an den 2 Positionen ein, an denen die Schrauben festgezogen wurden.
4. Schließen Sie den Wasserschlauch an, aber öffnen Sie den Wasserhahn erst, wenn die Installation abgeschlossen ist.

Aufstellen des Geräts

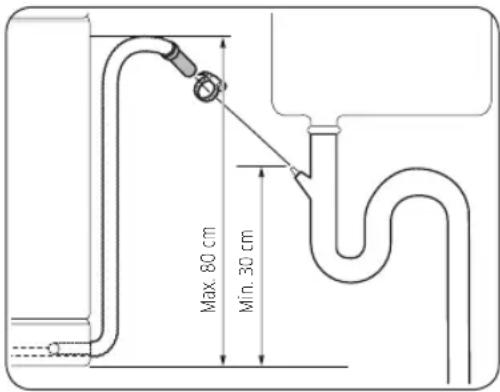

SCHRITT 9 Anschließen des Abwasserschlauchs

Max. 80 cm Min. 30 cm

1. Schließen Sie den Abwasserschlauch an den Abwasseranschluss an.

⚠ VORSICHT

• Montieren Sie das Abwassersystem sorgfältig, damit sich der Abwasserschlauch nicht beim Abpumpen vom Abfluss löst.
• Stellen Sie sicher, dass der Abwasserschlauch, der Frischwasserschlauch und das Netzkabel weder geknickt noch gefaltet sind.

SCHRITT 10 Letzte Kontrolle

1. Entfernen Sie Schaum, Papierverpackungen und unnötigen Teile aus dem Inneren der Spülmaschine.
2. Schließen Sie die Automatiksicherung.
3. Öffnen Sie das Ventil der Frischwasserversorgung, damit die Spülmaschine mit Wasser versorgt wird
4. Verbinden Sie dann den Netzstecker mit der Dose und schalten Sie die Spülmaschine an. Wählen und starten Sie anschließend das Programm Kurzprogramm.
5. Prüfen Sie, ob die Spülmaschine richtig eingeschaltet wird und ob Wasser austritt, während sie arbeitet. Vergewissern Sie sich, dass an keinem Ende des Wasserschlauchs und am Anschluss des Abwasserschlauchs Wasser austritt.

Deutsch32-

Sockelleiste

Installieren Sie die Sockelleiste entsprechend den Bedingungen des Modells oder der Installationsumgebung.

Sockelleiste

1. Setzen Sie die Sockelleiste an der Unterseite der Spülmaschine ein.
2. Öffnen Sie die Tür der Spülmaschine, und zeichnen Sie auf der Sockelleiste an der Stelle eine Linie, an der sie die Tür behindert.

1. Trennen Sie mit einer Säge entlang der Linie ein Teil von der Sockelleiste ab.

1. Bringen Sie die verkleinerte Sockelleiste an der Unterseite der Spülmaschine an. Stellen Sie sicher, dass die Leiste nicht die Tür der Spülmaschine behindert.

Aufstellen des Geräts

Vorgeschnittene Sockelleiste (Modellreihe DW60A80\*\*U\*)

Aufstellen des Geräts

1. Setzen Sie die mitgelieferten Halterungen an der Unterseite der Spülmaschine ein. Drehen Sie sie in die richtige Stellung.

• Die richtige Befestigungsreihenfolge und der Platz der Halterungen wird in der Abbildung links dargestellt.

1. Setzen Sie die vorgeschnittene Sockelleiste zuerst in die Klammern ein und ziehen Sie dann die Schrauben fest, um die Leiste zu befestigen. Betrachten Sie die Abbildung links und stellen Sie sicher, dass die Klammern sich an der richtigen Stelle befinden.

⚠ VORSICHT

Achten Sie darauf, dass die Sockelleiste nicht beim Öffnen und Schließen der Spülmaschine stört.

1. Schieben Sie die Sockelleiste mit den Klammern in die Unterseite der Spülmaschine hinein (siehe Abbildung).

Deutsch34-

Info-Leuchte

Sie können den Betriebsstatus der Spülmaschine an der Info-Leuchte ablesen.

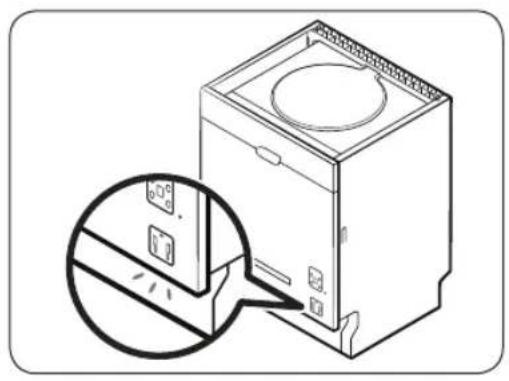

Info-Leuchte

Wenn die Spülmaschine in Betrieb ist, leuchtet die Info-Leuchte und ist zum Boden gerichtet. Daran erkennen Sie, dass die Spülmaschine in Betrieb ist.

Prüfen Sie, ob die Info-Leuchte durch die Gummischürze verdeckt ist.

• Die Info-Leuchte muss sich zwischen der Gummischürze und der Außentür befinden.
- Wenn die Gummischürze die Info-Leuchte verdeckt, ist die Infolampe nicht zu sehen.

Aufstellen des Geräts

Trittschutz (Modellreihe DW60A80\*\*U\*)

Gehen Sie folgendermaßen vor, um die Trittblende zu installieren.

1. Setzen Sie die mitgelieferten Halterungen an der Unterseite der Spülmaschine ein. Drehen Sie sie in die richtige Stellung.
   • Die richtige Befestigungsreihenfolge und der Platz der Halterungen wird in der Abbildung links dargestellt.
2. Setzen Sie den Trittschutz zuerst in die Halterungen ein und ziehen Sie dann die 4 Schrauben und Muttern des Trittschutzes an, um ihn zu befestigen.

HINWEIS

Wenn die Spülmaschine durch Verstellen der Füße angehoben wird, senken Sie anschließend die Trittblende ab, damit sie wieder mit dem Boden abschließt.

1. Schieben Sie die Trittblende mit den Halterungen unten in die Spülmaschine hinein (siehe Abbildung).

VORSICHT

Achten Sie darauf, dass die Trittblende beim Öffnen und Schließen der Spülmaschine nicht stört.

SmartThings (nur bestimmte Modelle)

WiFi-Verbindung

Wechseln Sie auf Ihrem Smartphone zu den Einstellungen und stellen Sie die Verbindung zu Ihrem privaten WiFi-Netzwerk her.

Herunterladen

Machen Sie auf einem App-Markt (Google Play Store, Apple App Store, Samsung Galaxy Apps) mit dem Suchbegriff „SmartThings“ die SmartThings-App ausfindig. Laden Sie die App auf Ihr Gerät herunter und installieren Sie sie.

Anmeldung

Sie müssen sich zuerst mit Ihrem Samsung-Konto bei SmartThings anmelden. Befolgen Sie die Anweisungen in der App, um ein neues Samsung-Konto zu erstellen. Sie brauchen keine separate App, um Ihr Konto zu erstellen.

HINWEIS

Wenn Sie über ein Samsung-Konto verfügen, verwenden Sie dieses Konto, um sich anzumelden. Registrierte Benutzer von Samsung-Smartphones werden automatisch angemeldet.

WiFi Aus

Um das WiFi-Netzwerk manuell zu deaktivieren, halten Sie die Tasten für das Kurzprogramm und für SmartControl gleichzeitig 3 Sekunden lang gedrückt.

Registrieren Ihres Geräts bei SmartThings

1. Vergewissern Sie sich, ob Ihr Smartphone mit einem drahtlosen Netzwerk verbunden ist.
2. Wählen Sie die Option, um SmartThings auf Ihrem Smartphone auszuführen.
3. Wird die Meldung von „A new device is found. (Ein neues Gerät wurde gefunden.)“ angezeigt, so wählen Sie Add (Hinzufügen).
4. Wenn keine Meldung angezeigt wird, wählen Sie zuerst „+“ und anschließend in der Liste der verfügbaren Geräte Ihre Spülmaschine aus. Wenn Ihr Spülmaschine nicht aufgeführt ist, wählen Sie Device Type (Gerätetyp) > Specific Device Model (Genaues Gerätemodell) und fügen Sie dann Ihre Spülmaschine manuell hinzu.
5. Befolgen Sie die Anweisungen auf dem Bildschirm, um den Anschlussvorgang für Ihre Spülmaschine abzuschließen.
6. Wenn der Vorgang abgeschlossen ist, erscheint Ihre Spülmaschine in der Liste der Geräte in Ihrer SmartThings App.
7. Damit iPhone-Nutzer auf die SmartThings-App zugreifen können, müssen sie den QR-Code scannen oder die Seriennummer eingeben, die unter dem QR-Code angegeben ist.

Aufstellen des Geräts

Spülmaschinen-App

Integrierte Steuerung: Sie können Ihre Spülmaschine zu Hause wie auch unterwegs überwachen und steuern.

• Wählen Sie in SmartThings das Spülmaschinen-Symbol aus. Die Spülmaschinenseite wird geöffnet.
• Überprüfen Sie den Betriebszustand Ihrer Spülmaschine, prüfen Sie, ob Benachrichtigungen zu Ihrer Spülmaschine vorliegen und ändern Sie bei Bedarf die Optionen oder Einstellungen.

HINWEIS

• Dieses Gerät ist nur für den Hausgebrauch (Klasse B) ausgelegt und kann in allen Wohngebieten eingesetzt werden.
• Dieses Gerät kann Funkstörungen verursachen, und weder der Hersteller noch der Installateur dieses Gerätes können diesbezügliche Sicherheitsmaßnahmen ergreifen.
  • Die empfohlenen Verschlüsselungsmethoden sind WPA/TKIP und WPA2/AES. Neu entwickelte Wi-Fi-Protokolle und nicht zugelassene Wi-Fi-Protokolle werden nicht unterstützt.
  • Die Empfangsempfindlichkeit evon Drahtlosnetzwerken kann durch die drahtlose Umgebung beeinflusst werden.
• Wenn Ihr Internetanbieter die MAC-Adresse Ihres PC oder das Modemmodul zur permanenten Verwendung registriert hat, kann Ihre Samsung-Spülmaschine keine Verbindung zum Internet herstellen. Wenn das der Fall ist, wenden Sie sich an Ihren Internetanbieter.
  • Die Internet-Firewall kann Ihre Internetverbindung unterbrechen. Wenn dies geschieht, wenden Sie sich an Ihren Internetanbieter.
• Wenn der Internetfehler nach den Messungen Ihres Internetanbieters weiter fortbesteht, wenden Sie sich an einen Händler für Samsung-Produkte oder ein Samsung-Kundendienstzentrum vot Ort.
• Informationen zur Installation von Kabel- und WLAN-Routern finden Sie in der Bedienungsanleitung des von Ihnen verwendeten Routers.
  • Die Samsung-Spülmaschine unterstützt Wi-Fi-Protokolle im 2,4-GHz-Band.
• Die Samsung-Spülmaschine unterstützt die Soft-AP-Protokolle gemäß IEEE802.11 b/g/n (2,4 GHz). (IEEE802.11n wird empfohlen)
• Nicht zugelassene Kabel-/WLAN-Router können unter Umständen keine Verbindung zur Samsung-Spülmaschine herstellen.
• Die SmartThings-App ist auf Drittanbietergeräten mit Android ab OS 6.0 (Marshmallow), auf Samsung-Geräten mit Android ab OS 5.0 (Lollipop) und auf iOS-Geräten ab iOS 10.0 verfügbar (nur iPhones ab dem iPhone 6) verfügbar.

Die App ist für Samsung-Smartphones (Serien Galaxy S und Note) optimiert.

• Manche Funktionen der App werden auf Drittanbieter Geräten möglicherweise anders ausgeführt.
• Zur Verbesserung der Leistung können ohne vorherige Ankündigung Änderungen an der App vorgenommen werden.
• Selbst wenn Updates zurzeit auf Ihrem Betriebssystem unterstützt werden, kann es darüber hinaus vorkommen, dass weitere Aktualisierungen der App oder der Funktionen in der App aus Gründen der Benutzerfreundlichkeit und Sicherheit nicht mehr zur Verfügung stehen.
• Ihr Gerät verwendet eine nicht harmonisierte Frequenz und ist für den Einsatz in allen europäischen Ländern vorgesehen. Das WLAN darf in der EU in Innenräumen ohne Einschränkungen betrieben werden, in Frankreich jedoch nicht im Freien.
• Sie können die SmartThings-App einfach installieren oder das Produkt mit Ihrem Smartphone bedienen, nachdem Sie den QR-Code auf dem beigefügten Aufkleber gescannt haben.

Deutsch38

• Hiermit erklärt Samsung Electronics, dass die Funkausrüstung der Richtlinie 2014/53/EU entspricht. Der vollständige Wortlaut der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: Die offizielle Konformitätserklärung finden Sie unter http://www.samsung.com. Wechseln Sie zu Support > Produktsuche, und geben Sie den Modellnamen ein.
• Der Gesamtstromverbrauch im Standby beträgt 2,0 W. Hierbei bleiben alle Netzwerkanschlüsse in eingeschaltetem Zustand (on).
• Daten ermittelt gemäß der Norm EN 50564 und der Verordnung (EG) Nr. 1275/2008

WLAN
Frequenzbereich Sendeleistung (Max.)
2412 Mhz - 2472 MHz 20 dBm

SmartThings

Kategorie Prüfpunkt Beschreibung
Überwachung	Waschstatus	Sie können das aktuelle Programm, seine Optionen und die verbleibende Programmdauer überprüfen.
	Smart Control	Der Smart Control-Status der Spülmaschine wird angezeigt.
	Energieüberwachung	Verwenden Sie diese Option, um den Energieverbrauch zu überwachen.
Steuerung	Start/Pause/Abbrechen	Wählen Sie ein Programm samt den gewünschten Optionen aus und wählen Sie anschließend Start/Pause/Abbrechen, um einen Vorgang zu starten, ihn vorübergehend zu stoppen oder den aktuellen Vorgang abzubrechen.
	Meine Favoriten	Fügen Sie unter „Meine Favoriten“ häufig verwendete Programme und Optionen zur späteren Verwendung hinzu.
	Startzeitvorwahl	Stellen Sie die Startzeitvorwahl ein, damit das Spülprogramm zu einer vorbestimmten Zeit (bis zu 24 Stunden) startet.
Benachrichtigung	Programm beendet	Benachrichtigt Sie darüber, dass das aktuelle Programm beendet ist.
	Waschmittel	Sie werden benachrichtigt, wenn das Salz oder der Klarspüler in der Spülmaschine zur Neige geht.

Aufstellen des Geräts

WSN

1. Zugriff: Halten Sie die Starttaste im AP-Modus gedrückt. (Halten Sie die Smart Control-Taste 3 Sekunden lang gedrückt, um den AP-Modus zu aktivieren.)

2. Anzeigeformat

3. Nach dem Empfang der WSN-Daten vom WLAN-Modul werden „-“ + die ersten 2 Ziffern angezeigt, gefolgt von den nächsten 3 Ziffern, die bei jedem Drücken der Starttaste angezeigt werden.

4. Beim Drücken der Starttase wird ein Signalton ausgegeben.
5. Beispiel für die Anzeige: „-“ für den Beginn der Anzeige z. B.) WSN : „01234567897835“

-01-234-567-897-835

Deutsch40

Open Source-Ankündigung

Die in diesem Produkt verwendete Software enthält Open Source-Code.

Die URL http://opensource.samsung.com/opensource/SMART_TP2_0/seq/0 führt zu den Open-Source-

Lizenzinformationen im Zusammenhang mit diesem Produkt.

Vor der ersten Verwendung

Befolgen Sie gewissenhaft die nachstehenden Hinweise, um die ordnungsgemäße Aufstellung und Installation Ihres Wäschetrockners zu gewährleisten und Unfälle oder Verletzungen bei Abspülen zu vermeiden.

Die Spülmaschine auf einen Blick

09 Frischwasserschlauch

Deutsch42-

Modelle DW60A804*

01 Messerhalter
04 Unterkorb
07 Gerätetür
10 Abwasserschlauch 11 Glasträger

02 Oberkorb
05 Spülmittelfach
08 Gehäuse

03 Salzbehälter
06 Besteckkorb
09 Frischwasserschlauch

Vor der ersten Verwendung

VORSICHT

• Spülen Sie keine Gegenstände, die mit Asche, Sand, Wachs, Schmierfett oder Farbe verschmutzt sind. Solche Stoffe beschädigen die Spülmaschine. Asche wird nicht auflöst und verteilt sich im Inneren der Spülmaschine.
• Entfernen Sie Speisereste wie Knochen, Obstsamen usw. sowie Abfälle wie Zahnstocher, Servietten usw. von Ihrem Geschirr. Speisereste und Abfälle können Geräusche und Störungen der Spülmaschine verursachen und Ihr Geschirr sowie die Spülmaschine beschädigen.

Für die Spülmaschine ungeeignete Gegenstände

WARNING

Spülen Sie nur Gläser, Porzellan, Besteck usw., die der Hersteller als spülmaschinenfest deklariert hat. Spülen Sie keine Aluminiumgegenstände (z. B. Fettfilter). Die Spülmaschine kann Aluminium beschädigen und in Extremfällen zu einer heftigen chemischen Reaktion führen.

Spülen Sie die folgenden Gegenstände nicht in der Spülmaschine.

• Gegenstände aus Kupfer, Messing, Zinn, Elfenbein und Aluminium oder Gegenstände, die mit Klebstoff verunreinigt sind
• Nicht hitzebeständige Kunststoffe
• Kunsthandwerk, Antiquitäten, wertvolle Vasen und Dekorglas
• Keramik oder glasierte Keramik
• Geschirr und Besteck aus Holz oder Gegenstände mit Holzelementen
• Empfindliches Glas oder Bleikristall Nach häufigem Spülen kann Glas stumpf anlaufen.

HINWEIS

Silber, das in Kontakt mit schwefelhaltigen Lebensmitteln gekommen ist, kann sich verfärben. Schwefelhaltig sind Eigelb, Zwiebeln, Mayonnaise, Senf, Fisch, Salzlake für Fisch und Marinaden.

Deutsch44-

Einfache Arbeiten mit den Körben

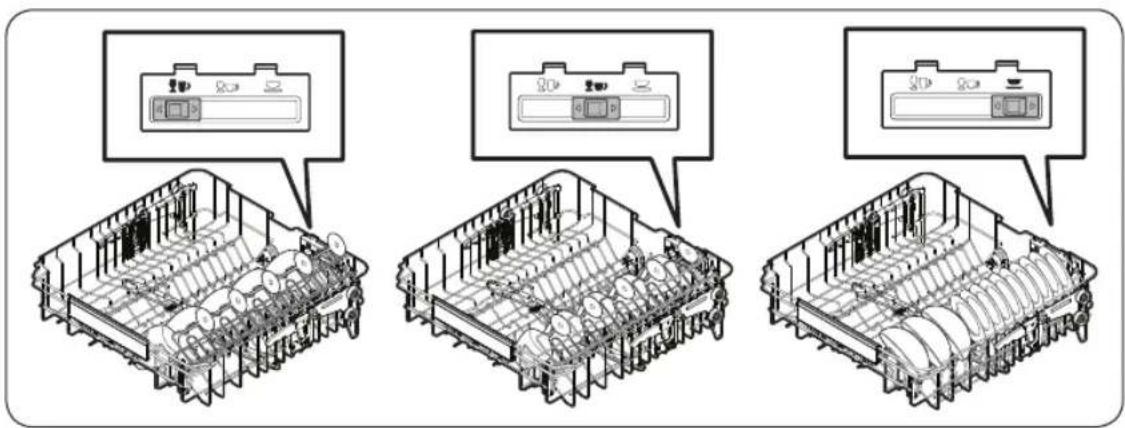

Höhenverstellung

Sie können die Höhe des Oberkorbs bei Bedarf anpassen, damit im Unterkorb größere Gegenstände untergebracht werden können. Je nach Höhe des Oberkorbs kann der Unterkorb Gedecke bis zu einem Durchmesser von 30 cm und der Oberkorb Gedecke mit einem Durchmesser von maximal 18 cm (mit Besteckkorb) bzw. 25 cm (ohne Besteckkorb) aufnehmen.

⚠ VORSICHT

• Wir empfehlen, die Höhe des Oberkorbs anzupassen, bevor Sie Geschirr einräumen. Wenn Sie den Korb einstellen, nachdem Sie das Geschirr hineingestellt haben, beschädigen Sie möglicherweise das Geschirr.
• Achten Sie darauf, beim Einstellen beide Griffe zu fassen, denn andernfalls schließt die Tür der Spülmaschine möglicherweise nicht mehr richtig.

• Ziehen Sie den Oberkorb nach oben, um ihn anzuheben. Der verstellbare Hebel verriegelt, und der Oberkorb rastet in der höheren Position ein.
• Um den oberkorb abzusenken, greifen Sie die verstellbaren Griffe auf der linken und rechten Seite des Oberkorbs und drücken Sie sie dann gleichmäßig nach unten.

Ausbauen des Oberkorbs

⚠ VORSICHT

• Starten Sie die Spülmaschine nicht ohne den Oberkorb. Andernfalls treten Geräusche auf und die Spülmaschine funktioniert richtig nicht.
• Wenn Sie den Oberkorb herausgenommen haben, müssen Sie ihn wieder richtig die Spülmaschine einsetzen, damit sie normal funktioniert.

Um den Oberkorb zu entfernen, ziehen Sie ihn ganz heraus und heben Sie sie dann nach oben heraus. Siehe folgende Abbildungen.

Vor der ersten Verwendung

Einräumen der Spülmaschine

Unterkorb

Wir empfehlen, große und schwer zu reinigende Gegenstände in den Unterkorb zu stellen (Töpfe, Pfannen, Deckel, Schüsseln und Schalen). Es ist besser, Schüsseln und Deckel seitlich in die Körbe zu stellen, damit nicht die Drehung des Sprüharms am Oberkorb blockiert wird. Töpfe, Schüsseln usw. müssen immer auf den Kopf gestellt werden. Tiefe Töpfe sollten schräg gestellt werden, damit das Wasser besser ablaufen kann. Der Unterkorb verfügt über klappbare Zinken, damit er problemlos größere Töpfe und Pfannen aufnehmen kann.

Lange Gegenstände, Servierbestecke, Salatbestecke und große Messer sollten im Korb so untergebracht werden, dass sie nicht die Drehung der Sprüharme behindern.

Deutsch46

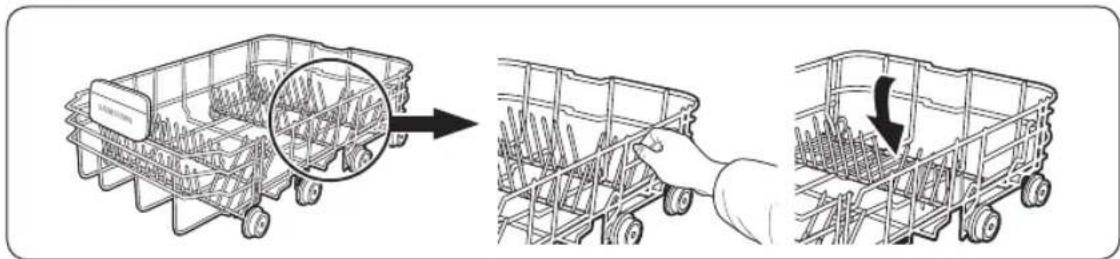

Verwenden der Klappzinken

Damit Töpfe und Pfannen besser eingeräumt werden können, lassen sich die Zinken nach unten klappen (siehe Bild rechts).

Der Oberkorb ist für die empfindliche und leichtes Geschirr wie Gläser, Kaffee-, Teetassen und Untertassen, sowie Teller, Schälchen und flachen Pfannen (solange sie nicht zu stark verschmutzt sind) vorgesehen. Stellen Sie das Geschirr und die Kochgeräte so in die Maschine, dass sie nicht durch den Wasserstrahl verschoben werden. Stellen Sie Gläser, Tassen und Schüsseln immer auf den Kopf.

Vor der ersten Verwendung

Führungszinken

Wenn Sie die Anordnung der Führungszinken verändern, können Sie Ihr Geschirr auf verschiedene Weise in den mittleren Korb einräumen. Wenn sich der Führungsknopf links befindet, können Sie übliche Weingläser einräumen. Wenn sich der Führungsknopf in der Mitte befindet, können Sie kürzere Wein- oder Cognacgläser einräumen. Wenn sich der Führungsknopf rechts befindet, können Sie Schalen und Teller einräumen.

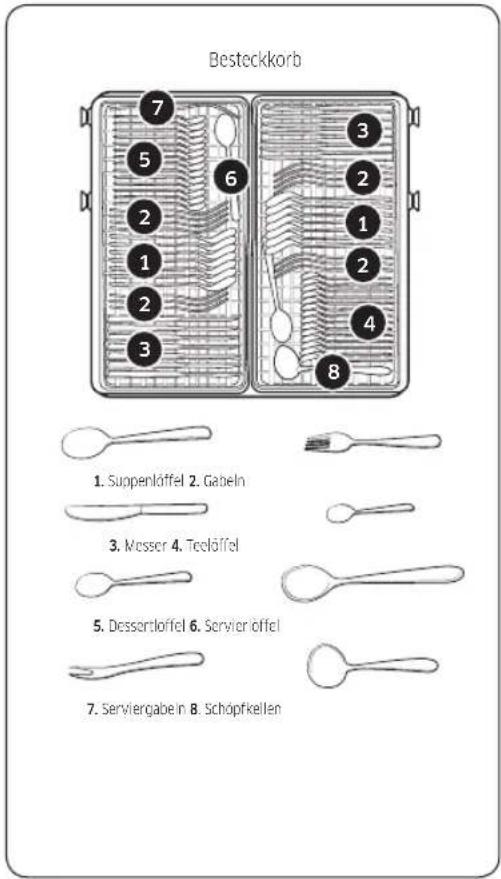

Der Besteckkorb ist am besten geeignet für Besteck, Kochutensilien und Vorlegebesteck. Verwenden Sie den Besteckkorb, um Besteck und Kochutensilien einzuräumen.

HINWEIS

Das Besteckfach kann vollständig herausgenommen werden, wenn im Oberkorb Platz für größere Gegenstände benötigt wird.

Deutsch48

Dritter Korb

Sie können das Besteck einfach aus einem herausnehmbaren Fach im obersten Korb herausnehmen. Sie können auch das linke oder rechte Fach entfernen, wenn Sie relativ große Teile einräumen müssen. Beide Fächer sind herausnehmbar.

Besteckkorb

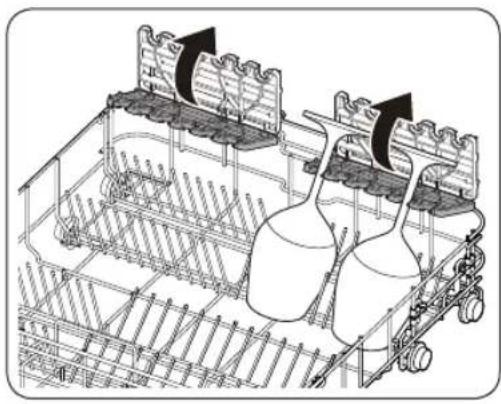

Verwenden des Glasfachs

Die Glashalter sind besonders geeignet für Weingläser. Stellen Sie Weingläser einfach über die Zapfen der Glashalter. Klappen Sie den Glashalter wieder ein, wenn er nicht benutzt wird.

Vor der ersten Verwendung

Spülmittelbehälter

Sie müssen für alle Programme Spülmittel in den Spülmittelbehälter füllen. Um eine optimale Spülleistung zu gewährleisten, bestimmen Sie die Spülmittelmenge entsprechend dem gewählten Programm.

WARNUNG

• Nehmen Sie niemals Geschirrspülmittel in den Mund. Vermeiden Sie es, die Spülmitteldämpfe einzuatmen. Geschirrspülmittel enthält Reizstoffe und ätzende Chemikalien, die Atemwegserkrankungen auslösen können. Suchen Sie unverzüglich einen Arzt auf, wenn Geschirrspülmittel dennoch verschluckt oder eingeatmet wurde.
• Bewahren Sie das Spülmittel außerhalb der Reichweite von Kindern auf.

VORSICHT

Verwenden Sie nur Spülmaschinenmittel. Normale Spülmittel produzieren zu viel Schaum. Dies kann die Leistungsfähigkeit der Spülmaschine beeinträchtigen oder eine Fehlfunktion verursachen.

Einfüllen des Spülmittels

1. Drücken Sie zum Öffnen rechts am Deckel auf die Entriegelung des Spülmittelfachs.

HINWEIS

Der Deckel bleibt am Ende des Spülprogramms geöffnet.

1. Geben Sie die empfohlene Spülmittelmenge direkt in das Spülmittelfach.

HINWEIS

Es gibt keine spezielle Taste für die Verwendung von Spülmaschinentabs.

Deutsch50

1. Schieben Sie den Deckel zum Verschließen nach oben.

2. Wenn das Geschirr stark verschmutzt ist, geben Sie, um bessere Reinigungsergebnisse zu erzielen, eine kleine Menge des Spülmittels auf die Tür.

HINWEIS

Dieses zusätzliche Spülmittel tritt beim Vorspülen in Aktion.

Die Abdeckung öffnet sich automatisch, um das Spülmittel während des Abwaschens auszugeben.

Vor der ersten Verwendung

Klarspülerbehälter

Klarspüler verbessert die Trocknungsleistung der Spülmaschine. Füllen Sie Klarspüler nach, wenn die Nachfüllanzeige für den Klarspüler auf dem Bedienfeld aufleuchtet. Verwenden Sie nur flüssige Klarspüler. Pulver als Klarspüler verstopft die Öffnung des Vorratsbehälters und verursacht Fehlfunktionen der Spülmaschine.

VORSICHT

• Füllen Sie nicht irgendeinen Klarspüler in den Klarspülerbehälter ein.
• Überfüllen Sie den Vorratsbehälter nicht. Überschüssiger Klarspüler kann während des Programms austreten.

Einfüllen des Klarspülers

1. Öffnen Sie den Verschluss des Klarspülerbehälters.

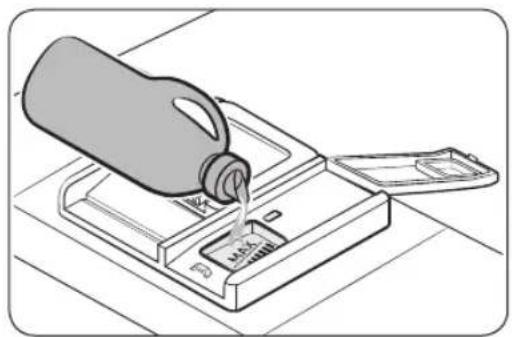

1. Füllen Sie Klarspüler in den Klarspülerbehälter.

VORSICHT

Befüllen Sie den Behälter nur bis zur maximalen Füllstandsanzeige. Überschüssiger Klarspüler kann während der Programme auslaufen.

1. Schließen Sie den Klarspülerbehälter. Drehen Sie dazu den Verschluss im Uhrzeigersinn.

Deutsch52

Salzbehälter

VORSICHT

• Verwenden Sie nur Spülmaschinensalz. Verwenden Sie keine andere Art von Salz oder Lösungsmittel. Andere Mittel können Schäden am Salzbehälter und an der Enthärtungsanlage verursachen.
• Um Korrosion durch eine übermäßige Menge an Salz oder Salzwasser zu verhindern, füllen Sie den Salzbehälter immer vor dem Start eines Spülprogramms.

Füllen des Salzbehälters

1. Öffnen Sie die Gerätetür.
2. Drehen Sie den Deckel zum Öffnen gegen den Uhrzeigersinn.
   Wenn Sie den Deckel der Wasserenthärtungsanlage öffnen, läuft möglicherweise sauberes Wasser aus, das sich darin etwa eine Minute lang befunden hat. Geben Sie Salz hinein, um das Auslaufen des Wassers zu verhindern.
3. Füllen Sie den Salzbehälter mit Wasser (nur beim erstmaligen Einschalten des Gerätes erforderlich).
4. Füllen Sie das Spülmaschinensalz ein.

HINWEIS

VORSICHT

• Die maximale Füllmenge beträgt ca. 1 kg. Überschreiten Sie nicht die Kapazität.
- Durch Überschreiten der Kapazität kann die Leistung der Spülmaschine beeinträchtigt werden.

1. Drehen Sie das Anschlussstück zum Schließen im Uhrzeigersinn.

HINWEIS

• Lassen Sie das Programm Kurzprogramm laufen, um Salz oder Salzwasser aus der Spülmaschine zu entfernen.
• Je nach Größe der Salzkörner kann es einige Zeit dauern, bis das Salz vollständig aufgelöst ist und die Anzeige (in der Anzeige erlischt.

Vor der ersten Verwendung

Salzanzeige

Die Anzeige ( ) duchtet auf, wenn für die nächsten Programme nicht genug Salz in der Maschine ist.

Empfindlichkeit des Touchpads

Beachten Sie die folgenden Hinweise, damit Bedieneinheiten mit Touchpad nicht ihre Empfindlichkeit verlieren.

ECO 50° 40° 50° ECO 50° 50° 50° 50° 50° 50° 50° 50° 50° 50° 50° 50° 50° 50° 50° 50° 50° 50° 50° 50° 50° 50° 50° 50° 50° 50%

• Berühren Sie die Tasten auf dem Tastenfeld mit einem Finger und in der Mitte.
• Achten Sie darauf, jeweils immer nur eine Taste zu drücken (außer bei angegebenen Tastenkombinationen).
• Reinigen Sie die Oberfläche des Bedienfelds regelmäßig mit einem feuchten weichen Tuch.

Deutsch54-

Einstellungsmodus

Sie können den Ton, die automatische Türöffnung, die Klarspülermenge und die Wasserhärte nach Ihren Wünschen einstellen.

Aufrufen des Einstellmodus

1. Schalten Sie die Spülmaschine ein.

2. Halten Sie die Programmtaste AUTO innerhalb von 60 Sekunden nach dem Einschalten der Spülmaschine fünf Sekunden lang gedrückt.

- Nachdem Sie den Einstellmodus aufgerufen haben, erscheint auf der Anzeige „0:00“.

Toneinstellung

Sie können den Ton ein- bzw. ausschalten.

1. Wählen Sie durch Drücken der Taste Nur unterer Korb das Menü für die Toneinstellung aus.

2. Auf dem Display wird die aktuelle Einstellung angezeigt. (Standardeinstellung: „U1“)

3. Drücken Sie die Programmtaste AUTO, um die Einstellung zu ändern.

- UO: Signalton aus

- U1: Signalton ein

1. Warten Sie 5 Sekunden, um die Einstellung zu speichern.

Einstellen der Funktion zum automatischen Öffnen der Tür

Um bessere Trocknungsergebnisse zu erzielen, können Sie die Spülmaschine so einstellen, dass sich die Tür nach jedem Programm automatisch öffnet.

1. Aktivieren Sie durch Drücken der Taste Turbobooster das Menü zum Einstellen der automatischen Türöffnung.

- Auf dem Display wird die aktuelle Einstellung angezeigt. (Standardeinstellung: „A1“)

1. Drücken Sie die Programmtaste AUTO, um die Einstellung zu ändern.

- AO: Funktion deaktiviert

- A1: Funktion aktiviert

1. Warten Sie 5 Sekunden, um die Einstellung zu speichern.

Vor der ersten Verwendung

Dosiereinstellung für den Klarspüler

Sie können die Klarspülermenge einzustellen, die während eines Programms ausgegeben wird.

1. So wählen Sie das Menü zum Einstellen der Klarspülermenge. Drücken Sie 5 Sekunden lang auf die AUTO-Taste. Nach dem Signalton und dem anschließenden Zurücksetzen der Anzeige auf „0:00“, drücken Sie die Taste „Desinfektion“.

- Auf dem Display wird die aktuelle Einstellung angezeigt. (Standardeinstellung: „F4“)

1. Drücken Sie die Programmtaste AUTO, um die Einstellung zu ändern.

- Sie können zwischen F1 bis F5 (Minimum bis Maximum) wählen.

1. Warten Sie 5 Sekunden, um die Einstellung zu speichern.

Einstellen der Wasserhärte

Sie können die Wasserhärte entsprechend der Wasserhärte in Ihrer Gegend einstellen. Das Ändern dieser Einstellung hat Auswirkungen auf den Salzverbrauch der Spülmaschine.

1. So wählen Sie das Menü zum Einstellen der Wasserhärte. Drücken Sie 5 Sekunden lang auf die AUTO-Taste. Nach dem Signalton und dem anschließenden Zurücksetzen der Anzeige auf „0:00“, drücken Sie die Taste „Startzeitvorwahl“.

- Auf dem Display wird die aktuelle Einstellung angezeigt. (Standardeinstellung: „H3“)

1. Drücken Sie die Programmtaste AUTO, um die Einstellung zu ändern.

- Sie können eine Einstellung von H1 bis H6 (Weich bis Hart) auswählen.

1. Warten Sie 5 Sekunden, um die Einstellung zu speichern.

HINWEIS

• Ändern Sie die Einstellung entsprechend den Angaben in der Tabelle im Abschnitt „Anpassen des Salzverbrauchs“ auf Seite 62.
• Standardeinstellung: H3
• Die Spülmaschine regeneriert den Wasserenthärter je nach Einstellung nach jeweil 3 bis 4 Spülprogrammen. Außerdem regeneriert die Spülmaschine den Wasserenthärter im ersten Zyklus, nachdem Sie die Einstellung geändert haben.

Deutsch56

Bedienung

Bedienfeld

01 POWER (EIN/AUS)	Durch Drücken dieser Taste wird die Spülmaschine ein- bzw. ausgeschaltet.
02 Programm	Drücken Sie diese Taste, um das gewünschte Spülpropgramm auszuwählen. (Weitere Informationen finden Sie im Abschnitt „Programmübersicht“ auf Seite 59.)
03 Nur unterer Korb	Drücken Sie auf diese Taste, um Ihr Geschirr nur im unteren Korb zu spülen.
04 Turbobooster	Mit dieser Option wird die Programmdauer verkürzt. Sie steht nur in Verbindung bei den Programmen AUTO, ECO (ÖKO), Intensiv und Schonprogramm zur Verfügung.
05 Desinfektion	Drücken Sie diese Taste, um die Wassertemperatur im letzten Spülgang auf 70 °C zu erhöhen und so das Geschirr zu desinfizieren.Diese Option ist nicht verfügbar bei Schonprogramm und Vorspülen.Um die Bediensperre zu aktivieren, halten Sie Desinfektion 3 Sekunden lang gedrückt. (Modelle DW60A807*/DW60A806*/DW60A805*)
06 Smart Control(Modelle DW60A807*/DW60A806*/DW60A805*)Bediensperre(Modelle DW60A804*)	Sie können die Funktion des Geräts mithilfe von Smart Control aus der Ferne überprüfen. Weitere Einzelheiten finden Sie im separaten Handbuch, das dem Gerät beiliegt.Mit der Bediensperre können Sie die Tasten auf dem Bedienfeld mit Ausnahme von POWER (EIN/AUS) sperren. (Weitere Informationen finden Sie im Abschnitt „Bediensperre“ auf Seite 64.)
07 Startzeitvorwahl	Sie können den Beginn des Spülprogramms um bis zu 24 Stunden verzögern.(Weitere Informationen finden Sie im Abschnitt „Startzeitvorwahl“ auf Seite 64.)
08 START (Cancel & Drain)(START (Abbrechen und Abpumpen))	Drücken Sie auf START, um das Programm zu starten. Stellen Sie sicher, dass die Gerätetür geschlossen ist.Cancel & Drain (Abbrechen und Abpumpen): Wenn Sie das laufende Programm abbrechen und die Spülmaschine leer pumpen möchten, halten Sie die Taste START 3 Sekunden lang gedrückt.

Deutsch 57

Bedienung

Anzeigen

Kein Salz-Anzeige		Sie leuchtet auf, wenn das Salz zur Neige geht und nachgefüllt werden muss.
Klarspüler nachfüllen-Anzeige		Sie leuchtet auf, wenn der Klarspüler in der Spülmaschine zur Neige geht.
Bediensperre-Anzeige (Modelle DW60A807*/DW60A806*/DW60A805*)		Leuchtet auf, wenn Bediensperre aktiviert wird.
Selbstreinigung-Anzeige (Modelle DW60A804*)		Leuchtet auf, wenn Selbstreinigung aktiviert wird.

Deutsch58

Programmübersicht

01 AUTO	In diesem Programm wird der Verschmutzungsgrad erkannt und automatisch das dafür optimale Programm gestartet.
02 ECO (ÖKO)	In diesem Programm werden Strom- und Wasserverbrauch reduziert. Es ist für normal verschmutztes Geschirr geeignet.
03 Flüsterbetrieb(Modelle DW60A804*)	Wählen Sie dieses Programm, wenn das Gerät sanfter und leiser spülen soll. Dieses Programm dauert etwas längert, erzeugt aber 2 Dezibel weniger Geräusch als das ECO (ÖKO)-Programm.
04 Intensiv Wählen Sie dieses Programm für stark verschmutzte Gegenstände.
05 Schonprogramm	Wählen Sie diesen Programm für leicht verschmutzte, zerbrechliche Gegenstände wie Gläser. Die Option zum Desinfizieren ist zusammen mit diesem Programm nicht verfügbar.
06 Express 60 Kurzprogramm für normal verschmutzte täglich genutzte Teile
07 Vorspülen	Spülen mit kaltem Wasser, um Schmutz zu entfernen, bevor ein anderes Programm ausgeführt wird.
08 Selbstreinigung	Wählen Sie dieses Programm, um die Spülmaschine im Inneren zu reinigen. Stellen Sie sicher, dass die Spülmaschine leer ist. In diesem Programm müssen Sie Spülmittel verwenden, damit es ordnungsgemäß läuft.
09 Programm herunterladen(Modelle DW60A807*/DW60A806*/DW60A805*)	Auf der Grundlage des Flüsterbetrieb-Programms können Sie die folgenden zusätzlichen Programme herunterladen:• Programme: Flüsterbetrieb, Babywäsche, Kunststoff und Töpfe und Pfannen

Bedienung

Programm (Modelle DW60A807*/DW60A806*/DW60A805*) herunterladen

Sie können über Ihr Smartphone andere als die standardmäßig angebotenen Programme herunterladen und nutzen.

1. Drücken Sie die Taste POWER (EIN/AUS).
2. Wählen Sie Programm herunterladen.
3. Wählen Sie Sie zum Herunterladen das Programm aus, das Sie in Ihrer Smartphone-App verwenden möchten. Verfügbar sind die Programme: Flüsterbetrieb, Töpfe und Pfannen, Kunststoff und Babywäsche.

- Standardmäßig können sie das Programm Flüsterbetrieb herunterladen.

- Wenn Sie die Downloads über Ihre Smartphone-App durchführen, können Sie Ihre gespeicherten Programme weiterhin verwenden.

1. Drücken Sie die Taste START und schließen Sie die Tür der Spülmaschine.

Flüsterbetrieb	Dieses flüsterleise Programm dient zum Reinigen von Geschirr nach einer normalen Mahlzeit. Er dauert länger, ist aber leiser als ein Standardprogramm.
Töpfe und Pfannen	Mit diesem Programm können Sie Töpfen und Pfannen abspülen. In diesem Programm wird heißeres Wasser verwendet und der Druck ist zur gezielten Reinigung von Töpfen und Pfannen höher als in einem Standardprogramm.
Kunststoff	Dieses Programm wird zum Abspülen von Plastikgeschirr verwendet. Es spült Kunststoff bei einer sichereren Temperatur (60 °C) und trocknet sie besser.
Babywäsche	Geeignet zum Spülen/Trocknen von Geschirr bei einer hohen Temperatur von 70 °C. Kein Spülmittel hinzufügen und nicht spülen.

Deutsch60

Mit wenigen einfachen Schritten zu Ergebnissen

1. Öffnen Sie die Gerätetür, und räumen Sie die Spülmaschine ein. Achten Sie darauf, Speisereste und Abfälle vom Geschirr zu entfernen.
2. Füllen Sie Spülmittel in den Spülmittelbehälter. Sie erzielen ein besseres Spülergebnis, wenn Sie Klarspüler einfüllen.
3. Drücken Sie auf POWER (EIN/AUS) und wählen Sie dann ein Programm zusammen mit den gewünschten Optionen (Nur unterer Korb, Turbobooster, Desinfektion und Startzeitvorwahl). Manche Optionen sind je nach Programm möglicherweise nicht verfügbar.

HINWEIS

Wenn Sie Nur unterer Korb wählen, müssen Sie sicherstellen, dass das Geschirr in den unteren Korb eingeräumt ist.

1. Drücken Sie auf START, bevor Sie die Gerätetür schließen. Der Spülmaschine startet das Programm, nachdem sie einige Sekunden lang abgepumpt hat.

HINWEIS

• Um das Programm nach dem Start zu wechseln, halten Sie START 3 Sekunden lang gedrückt, damit das Programm abgebrochen wird. Wählen Sie dann ein neues Programm.
  • Das Standardprogramm ist ECO (ÖKO).
• Um das Spülprogramm fortzusetzen, nachdem Sie die Tür geöffnet haben, um die Spülmaschine im Betrieb anzuhalten, müssen Sie einfach nur die Tür schließen.

Bedienung

Salzbehälter

Die Wasserenthärtungsanlage ist so konzipiert, dass Mineralien und Salze aus dem Wasser entfernt werden, da diese sich nachteilig oder schädlich auf den Betrieb des Gerätes auswirken können. Je höher der Mineral- und Salzgehalt, desto härter ist das Wasser. Die Wasserenthärtungsanlage muss entsprechend dem Härtegrad des Wassers in Ihrer Region angepasst werden.

Der zuständige Wasserversorger kann Sie hinsichtlich der Härte des Wassers in Ihrer Nähe beraten.

Anpassen des Salzverbrauchs

Die Spülmaschine ermöglicht das Einstellen des Salzverbrauchs entsprechend der Härte des verwendeten Wassers. Hiermit soll der Salzverbrauch an Ihre jeweiligen Gegebenheiten angepasst und optimiert werden. Gehen Sie folgendermaßen vor, um den Salzverbrauch einzustellen:

1. Schalten Sie die Spülmaschine ein.
2. Halten Sie die Programmtaste AUTO innerhalb von 60 Sekunden nach dem Einschalten der Spülmaschine fünf Sekunden lang gedrückt.
3. Nachdem Sie den Einstellmodus aufgerufen haben, erscheint auf der Anzeige „0:00“.
4. Drücken Sie die Taste Startzeitvorwahl, um das Menü zum Einstellen der Wasserhärte auszuwählen.
5. Auf dem Display wird die aktuelle Einstellung angezeigt. (Standardeinstellung: „H3“)
6. Drücken Sie die Programmtaste AUTO, um die Einstellung zu ändern.
7. Sie können eine Einstellung von H1 bis H6 (Weich bis Hart) auswählen.
8. Warten Sie 5 Sekunden, um die Einstellung zu speichern.

HINWEIS

• Es wird empfohlen, beim Einstellen die Angaben in der folgenden Tabelle (oder Manuell) zu beachten.
• Standardeinstellung: H3

Deutsch62-

Wasserhärte				Einstellung der Wasserhärte	Salzverbrauch (Gramm/Spülprogramm)	Reichweite (Spülprogramme/1 kg)
°dH °fH	°Clark mmol/l
0-5 0-9	0-6 0-0,9	4 H1 0 /
6-11 10	-20 7-14	1,0-2,0 H2	20 60
12-17 21	-30 15-21	2,1-3,0	H3 30 50
18-22 31	-40 22-28	3,1-4,0	H4 40 40
23-34 41	-60 29-42	4,1-6,0	H5 50 30
35-55 61	-98 43-69	6,1-9,8	H6 60 20

HINWEIS

• 1 dH (deutscher Härtegrad) = 0,178 mmol/l

• 1 Clark (britischer Härtegrad) = 0,143 mmol/l

• 1 fH (französischer Härtegrad) = 0,1 mmol/l

- Setzen Sie sich mit Ihren örtlichen Wasserversorger in Verbindung, um Auskunft über die Härte Ihrer Wasserversorgung zu erhalten.

• WASSERENTHÄRTER

Die Härte des Wassers unterscheidet sich von Ort zu Ort. Wenn in der Spülmaschine hartes Wasser verwendet wird, können sich auf Geschirr und Besteck Ablagerungen bilden. Das Gerät ist mit einem speziellen Enthärtersystem ausgestattet, in dem ein Spezialsalz verwendet wird, das Kalk und Mineralien aus dem Wasser entfernt.

Deutsch 63

Bedienung

Startzeitvorwahl

Sie können den Beginn des Spülprogramms in Schritten von einer Stunde um bis zu 24 Stunden verzögern. Drücken Sie auf Startzeitvorwahl, um die Verzögerungszeit zu erhöhen. Die angezeigte Stunde gibt an, wann das Programm gestartet wird.

1. Öffnen Sie die Gerätetür, und räumen Sie die Spülmaschine ein.

2. Durch Drücken der Taste Startzeitvorwahl ändern sich eingestellte Zeit in Schritten von 1 Stunde.

- Wenn Sie die Taste gedrückt halten, wird die Zeit so lange erhöht, bis Sie die Taste wieder loslassen.

1. Drücken Sie auf START, bevor Sie die Gerätetür schließen.

HINWEIS

Um die Verzögerungszeit zu ändern, nachdem die Spülmaschine gestartet wurde, drücken Sie zuerst die Taste POWER (EIN/AUS) und dann erneut die Spülmaschine.

Bediensperre

Um zu verhindern, dass Kinder mit der Spülmaschine spielen, können Sie mit der Bediensperre alle Tasten außer POWER (EIN/AUS) sperren.

• Um die Bediensperre zu aktivieren, halten Sie Bediensperre 3 Sekunden lang gedrückt. Bei aktivierter Bediensperre können Sie weder Programme noch Optionen auswählen und die Maschine auch nicht in Betrieb nehmen.
• Zum Deaktivieren der die Spülmaschine Bediensperre halten Sie Bediensperre noch einmal 3 Sekunden lang gedrückt.
• Die Bediensperre bleibt auch nach einem Neustart der Spülmaschine aktiv. Zum Beenden der Bediensperre müssen Sie sie zuerst deaktivieren.

Deutsch64-

Wartung und Pflege

Reinigung

Durch gute Pflege Ihrer Spülmaschine verbessern Sie ihre Leistung, vermeiden unnötige Reparaturen und verlängern ihre Lebensdauer.

Außenflächen

Wischen Sie Tropfen von den Oberflächen der Spülmaschine sofort ab. Verwenden Sie dafür ein weiches, feuchtes Tuch, um Tropfen und Staub vorsichtig vom Bedienfeld abzuwischen.

VORSICHT

• Verwenden Sie keinesfalls Benzol, Wachs, Verdünner, Chlorbleiche, Alkohol oder andere Chemikalien. Solche Stoffe können die Innenwände der Spülmaschine verfärben und Flecken verursachen.
• Im Innern der Spülmaschine befinden sich elektrische Teile. Spritzen Sie kein Wasser direkt auf die Spülmaschine. Schützen Sie elektrische Komponenten vor Wasser.
• Verwenden Sie für eine Türverkleidung aus Edelstahl einen Edelstahlreiniger für Haushaltsgeräte und ein sauberes, weiches Tuch.

Innenseiten des Geräts

Reinigen Sie regelmäßig das Innere der Spülmaschines, um Schmutz oder Nahrungsmittelrückstände zu entfernen. Wischen Sie die Innenseiten der Spülmaschine und der Tür mit einem feuchten Geschirrtuch ab.

VORSICHT

• Entfernen Sie keinesfalls die vordere Dichtung (die lange Gummilippe, die um die Öffnung der Spülmaschine geführt ist). Die Dichtung isoliert das Innere der Spülmaschine nach außen.
• Verwenden Sie ein feuchtes Tuch, um Kalk oder Fettablagerungen im Inneren der Geschirrspülmaschine zu beseitigen. Alternativ können Sie etwas Reinigungsmittel auftragen und dann bei höchster Spültemperatur einen Leerprogramm durchlaufen lassen.

Wartung und Pflege

Sprüharm

Um zu verhindern, dass die Düsen verstopfen, oder um verstopfte Düsen zu reinigen, müssen Sie den entsprechenden Sprüharm ausbauen die betroffenen Düsen reinigen. Seien Sie vorsichtig, wenn Sie den Sprüharm ausbauen, denn er könnt brechen.

Sprüharm am Oberkorb

1. Öffnen Sie die Tür, und ziehen Sie dann den Oberkorb heraus, um an den oberen Sprüharm zu gelangen.
2. Lösen und entfernen Sie die Befestigungsmutter, und nehmen Sie dann den Sprüharm aus dem Gerät.
3. Beseitigen Sie Verstopfungen und reinigen Sie den Sprüharm.
4. Setzen Sie den Sprüharm wieder ein, und ziehen Sie die Mutter anschließend von Hand fest.

5. Drehen Sie den Sprüharm mit der Hand, um sicherzustellen, dass er richtig eingesetzt ist

6. Öffnen Sie die Tür, und ziehen Sie dann den Oberkorb heraus. Der unteren Sprüharm sehen Sie ganz unten.

7. Beseitigen Sie Verstopfungen und reinigen Sie den Sprüharm.
8. Setzen Sie den Sprüharm wieder ein.
9. Drehen Sie den Sprüharm mit der Hand, um sicherzustellen, dass er richtig eingesetzt ist

Deutsch66

Filter

Wir empfehlen eine monatliche Reinigung des Filters.

1. Öffnen Sie die Gerätetür, und entfernen Sie zuerst den Unterkorb.

2. Drehen Sie den Filtergriff gegen den Uhrzeigersinn, um den Grobfilter zu lösen.

3. Entfernen Sie zuerst den Grobfilter und dann den zylindrischen Mikrofilter darunter.

1. Beseitigen Sie Schmutz und Verunreinigungen aus dem Mikrofilter und den Grobfilter.

2. Spülen Sie sie unter fließendem Wasser und lassen Sie die dann gut trocknen.

3. Setzen Sie zuerst den Filter und dann den Grobfilter wieder ein.

4. Drehen Sie den Filtergriff im Uhrzeigersinn, um ihn zu verriegeln.

VORSICHT

Stellen Sie sicher, dass der Grobfilter richtig geschlossen ist. Eine lose Abdeckung kann die Filterleistung reduzieren.

Langzeitpflege

Wenn Sie die Spülmaschine für längere Zeit nicht benutzen, pumpen Sie zuerst das gesamte Wasser aus dem Gerät und trennen Sie dann den Wasserschlauch. Schließen Sie das Frischwasserventil und öffnen Sie den Schalter am Sicherungsautomaten Restwasser in den Schläuchen oder den internen Komponenten kann die Spülmaschine beschädigen.

Deutsch68

Fehlerbehebung

Prüfpunkte

Schlagen Sie bei Problemen mit der Spülmaschine zuerst in der folgenden Tabelle nach und probieren Sie die dort empfohlenen Abhilfemaßnahmen aus.

Symptom Mögliche	Ursache Abhilfemaßnahme
Die Spülmaschine startet nicht.	Die Gerätetür ist nicht vollständig geschlossen.	Stellen Sie sicher, dass die Gerätetür vollständig geschlossen und verriegelt ist.Stellen Sie außerdem sicher, dass der obere Korb richtig mit dem Sprüharm verbunden ist.Stellen Sie sicher, dass der Oberkorb richtig eingesetzt wurde.
	Das Netzkabel ist nicht angeschlossen.	Schließen Sie das Netzkabel an.
	Kein Wasser vorhanden.	Stellen Sie sicher, dass das Frischwasserventil geöffnet ist.
	Das Bedienfeld ist gesperrt. • Deaktivieren Sie die Bediensperre.
Die Spülmaschine riecht unangenehm.	Aus dem vorherigen Programm steht noch Wasser im Gerät.	Füllen Sie bei leerer Spülmaschine Spülmittel ein und starten Sie das Programm Kurzprogramm. Diese Funktion ist nur bei entsprechend ausgestatteten Geräten verfügbar.
Nach einem Programm steht noch Wasser im Gerät.	Der Abwasserschlauch ist geknickt oder verstopft.	Strecken Sie den Schlauch, und beheben Sie die Verstopfung.

Fehlerbehebung

Symptom Mögliche	Ursache Abhilfemaßnahme
Auf dem Geschirr bleiben Speisereste zurück..	Es wurde ein falsches Programm ausgewählt.	Wählen Sie gemäß den Hinweisen in diesem Handbuch ein für den Verschmutzungsgrad des Geschirrs geeignetes Programm.
	Der Filter ist verschutzt oder nicht richtig befestigt.	Reinigen Sie die Filter.Stellen Sie sicher, dass die Filter richtig befestigt sind.
	Es wurde eine nicht ausreichende Menge an Spülmittel verwendet.	Verwenden Sie für jede Maschinenfüllung die richtige Menge an Spülmittel.
	Der Wasserdruck ist zu gering.	Der Wasserdruck muss zwischen 0,04 und 1,0 Mpa liegen.
	Die Düsen der Sprüharme sind verstopft.	Reinigen Sie die Düsen und entfernen Sie die Verstopfung.
	Das Geschirr ist nicht richtig eingeräumt oder die Maschine wurde überladen.	Räumen Sie das Geschirr so ein, dass es weder den Sprüharm noch das Spülmittelfach behindert.
	Das Wasser ist zu hart.	Überprüfen Sie die Nachfüllanzeige für Salz und füllen Sie ggf. Spülmaschinensalz nach.
Das Geschirr wird nicht gut getrocknet.	Es ist kein oder nicht genug Klarspüler im Klarspülmittelbehälter.	Füllen Sie Klarspüler nach.Überprüfen Sie die Einstellung für die Dosierung des Klarspülers.
	Es wurde zu viele Geschirr eingeräumt.	Wenn die Maschine überfüllt wird, kann die Trocknungsleistung sinken. Berücksichtigen Sie die Empfehlungen zum Einräumen des Geschirrs.
	Wasser von Gläsern und Tassen ist beim Ausräumen der Maschine verschüttet worden.	Räumen Sie zuerst den Unterkorb und dann den Oberkorb aus. Dadurch wird vermieden, dass Wasser aus dem Oberkorb auf das Geschirr im Unterkorb tropft.
	Es wurden mehrere Spülmitteltabs verwendet, ohne eine Desinfektion auszuwählen.	Verwenden Sie Klarspüler oder die Funktion zum Desinfizieren.

Deutsch70

Symptom Mögliche	Ursache Abhilfemaßnahme
Die Spülmaschine ist zu laut.	Die Spülmaschine macht Geräusche, wenn der Deckel des Spülmittelfachs geöffnet ist und die Abwasserpumpe arbeitet.	• Dies ist normal.
	Die Spülmaschine steht nicht waagerecht.	• Stellen Sie sicher, dass die Spülmaschine waagerecht steht.
	Der Sprüharm stößt gegen das Geschirr, sodass ein schlagendes Geräusch entsteht.	• Verteilen Sie das Geschirr neu.
Auf Tassen und Tellern bleibt ein gelber oder brauner Film zurück.	Rückstände von Kaffee oder Tee.	• Lassen Sie ein Programm mit einer höheren Temperatur laufen.
Die Anzeigen leuchten nicht auf.	Das Netzkabel ist nicht angeschlossen.	• Überprüfen Sie, ob das Gerät mit Strom versorgt wird.
Die Sprüharme drehen sich nicht gleichmäßig.	Die Düsen der Sprüharme sind mit Speiseresten verstopft.	• Reinigen Sie die Sprüharme.
Eine weiße Schicht bleibt auf dem Geschirr zurück.	Das Wasser ist zu hart.	• Stellen Sie sicher, dass die Nachfüllanzeige für Salz und die Einstellung der Wasserenthärtungsanlage für die Wasserhärte in Ihrer Gegend geeignet ist.• Stellen Sie sicher, dass der Deckel des Salzbehälters richtig verschlossen ist.
Auf dem Bedienfeld sind Luftblasen und Kratzer zu sehen.	Luft gelangt unter die Schutzfolie, wodurch Spuren im EPS zurückbleiben.	• Entfernen Sie die Schutzfolie vom Bedienfeld.

Fehlerbehebung

Informationscodes

Bei Störungen Ihrer Spülmaschine wird im Display ein Informationscode angezeigt. Schlagen Sie in der folgenden Tabelle nach, und probieren Sie die beschriebenen Abhilfemaßnahmen aus.

Code Abhilfemaßnahme
LC	Meldung: LeckSchließen Sie das Frischwasserventil. Öffnen Sie in Ihrem Sicherungskasten den Schalter des Sicherungsautomaten für die Spülmaschine Wenden Sie sich für die Reparatur an Ihren Installateur. Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Samsung-Kundendienstzentrum.
4C	Fehler der FrischwasserversorgungÜberprüfen Sie, ob das Ventil der Wasserversorgung geschlossen, die Wasserversorgung in sonstiger Weise unterbrochen oder das Ventil oder die Leitung eingefroren oder mit Fremdpartikeln verstopft ist. Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Samsung-Kundendienstzentrum.
AC	Kommunikationstest zwischen den PlatinenGestörte Kommunikation zwischen der Hauptplatine und einer Unterplatine.Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Samsung-Kundendienstzentrum.
HC	ÜbertemperaturkontrolleFunktionskontrolle. Füllen Sie Spülmittel ein, und starten Sie ohne Geschirr ein Programm. Wenn das Problem weiterhin besteht, öffnen Sie in Ihrem Sicherungskasten den Schalter des Sicherungsautomaten für die Spülmaschine. Setzen Sie sich dann mit einem Samsung-Kundendienstzentrum in Verbindung.
tC	ThermistorprüfungDer Temperatursensor ist defekt (Kurzschluss oder Unterbrechung). Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Samsung-Kundendienstzentrum.
3C	Überprüfung der SpülpumpeDie Spülpumpe ist gestört. Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Samsung-Kundendienstzentrum.
PC	Prüfung des VerteilermotorsGestörter Betrieb der Baugruppe des Verteilermotors oder der Hauptplatine. Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Samsung-Kundendienstzentrum.
5C	Filter und Abflussrohr überprüfen. Wenn sie verstopft sind, bitte reinigen. Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Samsung-Kundendienstzentrum.

Sollte einer der Informationscodes auch weiterhin angezeigt werden, nachdem Sie die oben beschriebenen Abhilfemaßnahmen ausprobiert haben, wenden Sie sich an das nächstgelegene Samsung-Kundendienstzentrum.

Deutsch72

Programmübersicht

8500AM - Stufe B (DW60A807*, DW60A806*)

Programm AUTO ECO (ÖKO) Intensiv
Programmablauf	Vorspülen (45 °C) ▶Hauptspülgang (55 °C bis 65 °C) ▶ Klarspülen ▶Heißspülen (50 °C bis 55 °C) ▶ Trocknen ▶ Ende	Vorspülen ▶Hauptspülgang (48 °C) ▶Klarspülen ▶Heißspülen (41 °C) ▶ Trocknen ▶ Ende	Vorspülen (50 °C) ▶Hauptspülgang (65 °C) ▶Klarspülen ▶Heißspülen (58 °C) ▶ Trocknen ▶ Ende
Wasserverbrauch (L) 6,5-16,8 8,5 15,6
Energieverbrauch (kWh)	0,650-1,500 0,644 1,330
Programmdauer (in Minuten)	149 230 238

Programm Schonprogramm Express 60 * Vorspülen
Programmablauf	Vorspülen (40 °C) ▶Hauptspülgang (50 °C) ▶Klarspülen ▶Heißspülen (50 °C) ▶Trocknen ▶ Ende	Vorspülen (35 °C) ▶Hauptspülgang (60 °C) ▶Klarspülen (50 °C) ▶Heißspülen (50 °C) ▶Trocknen ▶ Ende	Vorspülen ▶ Ende
Wasserverbrauch (L) 12 14,4 4,1
Energieverbrauch (kWh)	0,880 0,855	0,02
Programmdauer (in Minuten)	149	60	15

Deutsch 73

Programmübersicht

Programm Selbstreinigung		Programm herunterladen
		Flüsterbetrieb Töpfe	und Pfannen
Programmablauf	Vorspülen ►Hauptspülgang (70 °C) ►Klarspülen ►Heißspülen (70 °C) ►Trocknen ► Ende	Vorspülen (35 °C) ►Hauptspülgang (60 °C) ►Klarspülen ►Heißspülen (55 °C) ►Trocknen ► Ende	Vorspülen (50 °C) ►Hauptspülgang (68 °C) ►Klarspülen ►Heißspülen (70 °C) ►Trocknen ► Ende
Wasserverbrauch (L)	13 11,8 20,5
Energieverbrauch (kWh)	1,200 1,220 1,840
Programmdauer (in Minuten)	162 294 202

Programm	Programm herunterladen
	Babywäsche Kunststoff
Programmablauf	Heißspülen (70 °C) ▶ Trocknen ▶ Ende	Vorspülen ▶Hauptspülgang (60 °C) ▶Klarspülen ▶Heißspülen (60 °C) ▶ Trocknen ▶ Ende
Wasserverbrauch (L)	6,2 13,1
Energieverbrauch (kWh)	0,855 1,110
Programmdauer (in Minuten)	70 155

Deutsch74-

8500AM - Stufe C (DW60A805*, DW60A804*)

Programm AUTO	ECO (ÖKO) Intensiv
Programmablauf	Vorspülen (45 °C) ►Hauptspülgang (55 °C bis 65 °C) ►Klarspülen ►Heißspülen (50 °C bis 55 °C) ►Trocknen ► Ende	Vorspülen ►Hauptspülgang (50 °C) ►Klarspülen ►Heißspülen (45 °C) ►Trocknen ► Ende	Vorspülen (50 °C) ►Hauptspülgang (65 °C) ►Klarspülen ►Heißspülen (58 °C) ►Trocknen ► Ende
Wasserverbrauch (L) 8	,5-18 9,8 16,6
Energieverbrauch (kWh)	0,850-1,550	0,746 (14 Einstellungen)/0,735 (13 Einstellungen)	1,500
Programmdauer (in Minuten)	149 210 205

Programm Schonprogramm Express 60 * Vorspülen
Programmablauf	Vorspülen (40 °C) ▶Hauptspülgang (50 °C) ▶Klarspülen (50 °C) ▶Heißspülen (50 °C) ▶Trocknen ▶ Ende	Vorspülen (35 °C) ▶Hauptspülgang (60 °C) ▶Klarspülen (50 °C) ▶Heißspülen (50 °C) ▶Trocknen ▶ Ende	Vorspülen ▶ Ende
Wasserverbrauch (L)	13,5 15	4,1
Energieverbrauch (kWh)	0,950	0,950	0,020
Programmdauer (in Minuten)	120	60	15

Programmübersicht

Programm Flüsterbetrieb Selbstreinigung			Programm herunterladen
			Töpfe und Pfannen
Programmablauf	Vorspülen (35 °C) ►Hauptspülgang (60 °C) ►Klarspülen ►Heißspülen (55 °C) ►Trocknen ► Ende	Vorspülen ►Hauptspülgang (70 °C) ►Klarspülen ►Heißspülen (70 °C) ►Trocknen ► Ende	Vorspülen (50 °C) ►Hauptspülgang (68 °C) ►Klarspülen (50 °C) ►Heißspülen (70 °C) ►Trocknen ► Ende
Wasserverbrauch (L)	13 15 21,8
Energieverbrauch (kWh)	1,200	1,250 1,860
Programmdauer (in Minuten)	270 145 172

Programm	Programm herunterladen
	Babywäsche Kunststoff
Programmablauf	Heißspülen (70 °C) ▶ Trocknen ▶ Ende	Vorspülen ▶Hauptspülgang (60 °C) ▶Klarspülen ▶Heißspülen (60 °C) ▶ Trocknen ▶ Ende
Wasserverbrauch (L)	3,8 14,4
Energieverbrauch (kWh)	0,855 1,125
Programmdauer (in Minuten)	71 129

* Vorspülen: In diesem Programm werden weder die Türautomatik noch der Trocknungsgang aktiviert. Von der Dauernutzung des Vorspülprogramms über einen längeren Zeitraum hinweg wird abgeraten. Dies kann dazu führen, dass die Leistung der Wasserenthärtungsanlage zurückgeht.

HINWEIS

• Die Dauer der Spülprogramme unterscheidet sich je nach den von Ihnen gewählten Optionen sowie dem Druck und der Temperatur des Frischwassers.
- Die Spülmaschine pumpt das restliche Wasser im Inneren automatisch ab, wenn sie seit 5 Tage nicht benutzt wurde.
- Die Leistungsaufnahme hängt von der Wassertemperatur und/oder der Füllung ab. Wenn der Klarspülerbehälter leer ist, können Programmdauer und Temperatur ein wenig zunehmen.
- Wenn kein Klarspüler verwendet wird, können Dauer und Temperatur des Programms ein wenig zunehmen.

Deutsch76

Anhang

Transport/Umzug

Stellen Sie sicher, dass die Spülmaschine leer ist und dass sich keine losen Teile darin befinden. Pumpen Sie zuerst etwaiges Restwasser folgendermaßen aus der Spülmaschine ab.

1. Öffnen Sie die Gerätetür und schalten Sie die Spülmaschine ein.
2. Wählen und starten Sie das ECO (ÖKO)-Programm.
3. Drücken Sie auf START, bevor Sie die Gerätetür schließen.
4. Öffnen Sie die Tür 5 Sekunden nachdem das Programm abgeschlossen ist.
5. Halten Sie START 3 Sekunden lang gedrückt, um das Wasser abzupumpen.
6. Schließen Sie die Gerätetür.
7. Öffnen Sie die Tür, wenn das Abpumpen beendet ist.
8. Schalten Sie die Spülmaschine aus und schließen Sie dann das Wasserventil.
9. Trennen Sie den Wasserschlauch und den Abwasserschlauch.

VORSICHT

Sie dürfen die Spülmaschine beim Transport weder schütteln noch hin- und herwiegen. Andernfalls kann Restwasser aus der Spülmaschine tropfen.

Schutz vor Frost

Wenn Sie die Spülmaschine längere Zeit an einer Stelle mit Frostgefahr abstellen, müssen Sie unbedingt sicherstellen, dass sich keinerlei Wasser mehr darin befindet. Weitere Einzelheiten finden Sie im Abschnitt „Transport/Umzug“.

Entsorgung der Spülmaschine und Umweltschutz

Diese Spülmaschine ist aus wiederverwertbaren Materialien hergestellt. Beachten Sie bei der Entsorgung von Altgeräten die vor Ort geltenden Vorschriften und Gesetze. Schneiden Sie das Netzkabel durch, damit das Gerät nicht mehr an eine Stromquelle angeschlossen werden kann.

Entfernen Sie die Gerätetür, um zu verhindern, dass Kinder und Tiere versehentlich im Gerät eingeschlossen werden.

Für weitere Informationen zum Ökodesign

Informationen zum Ökodesign finden Sie im Benutzerhandbuch unter www.samsung.com/support.

Deutsch 77

Anhang

Technische Daten

MODELL		DW60A807*F*	DW60A807*U*	DW60A807*BB	DW60A807*IB
		DW60A806*F*	DW60A806*U*	DW60A806*BB	DW60A806*IB
		DW60A805*F*	DW60A805*U*	DW60A805*BB	DW60A805*IB
		DW60A804*F*	DW60A804*U*	DW60A804*BB	DW60A804*IB
Typ Freistehend Unterbaugerät Einbaugerät Einbaugerät (Schieben)
Stromversorgung 220 bis 240 V~ bei 50 Hz
Wasserdruck 0,04 bis 1,0 MPa
Spülkapazität	DW60A807* 14 Normgedecke
	DW60A806* 14 Normgedecke
	DW60A805* 14 Normgedecke
	DW60A804* 13 Normgedecke
Nennleistung 1760-2100 W
Abmessungen(Breite × Tiefe × Höhe)		598×600×845 mm 598×570×815 mm 598×550×815 mm
Gewicht (ausgepackt)		56 kg(Modelle 806*)53 kg(Modelle 805*)51 kg(Modelle 804*)	48.5 kg(Modelle 807*)44.5 kg(Modelle 805*)	47 kg(Modelle 807*)47 kg(Modelle 806*)43 kg(Modelle 805*)42 kg(Modelle 804*)	46.5 kg(Modelle 806*)41 kg(Modelle 804*)
Gewicht (mit Verpackung)		61 kg(Modelle 806*)58 kg(Modelle 805*)56.5 kg(Modelle 804*)	55 kg(Modelle 807*)51 kg(Modelle 805*)	53.5 kg(Modelle 807*)53.5 kg(Modelle 806*)49.5 kg(Modelle 805*)48.5 kg(Modelle 804*)	53 kg(Modelle 806*)47.5 kg(Modelle 804*)

Deutsch78

Für Standardtest

HINWEIS

Folgende Bedingungen galten für den Vergleichstest:

Modelle DW60A807\*/DW60A806\*/DW60A805\*

• Spülkapazität: 14 Normgedecke
• Prüfnorm: EN 60436
  • Position des Oberkorbs: unten
• Spülprogramm: ECO (ÖKO)
  • Zusätzliche Optionen: Keine
  • Dosiereinstellung für den Klarspüler F4
  • Einstellung der Wasserhärte: H3
  • Dosierung des Standardspülmittels: Hauptgang 22 g
• Zur Anordnung der Gedecke siehe nachfolgende Abbildungen.

Oberkorb 1. Tassen 2. Untertassen 3. Glaser 4. Becher 5. Glasschalkn 6. Kleing Servierschüsseln 7. Dessertteller 8. Speiseteller 9. Suppenteller 10. Ovare Platte 11. Dessertteller aus Melamin 12. Schüssel aus Melamin 13. Kleinor Topf 14. Brater

Besteckkorb 1. Suppenlöffel 2. Gabeln 3. Messer 4. Teclöffel 5. Dessertlöffel 6. Servier öffel 7. Serviergabe in 8. Schöpfellen

Für Standardtest

Modelle DW60A804\*

• Spülkapazität: 13 Normgedecke
• Prüfnorm: EN 60436
  • Position des Oberkorbs: unten
• Spülprogramm: ECO (ÖKO)
• Zusätzliche Optionen: Keine
  • Dosiereinstellung für den Klarspüler F4
  • Einstellung der Wasserhärte: H3
  • Dosierung des Standardspülmittels: Hauptgang 21 g
• Zur Anordnung der Gedecke siehe nachfolgende Abbildungen.

Oberkorb 1. Tassen 2. Untertassen 3. Gläser 4. Becher 5. Bräter 6. Kleiner Topf 7. Desserteller 8. Speisteller 9. Suppenteller 10. Ovale Platte 11. Desserteller aus Velamin 12. Schlüssel aus Velamin 13. Glasschalen 14. Dessertischalen 15. Besteckkorb

Besteckkorb 2 6 6 3 Besteckkorb IN ← 4 1 4 1 1 4 1 8 5 1 5 2 2 2 7 5 5 1 3 3 3 5 5 5 5 5 5 5 5 4 1 4 1 4 1 4 4 1 4 1 4 1 4 1. Suppenlöffel 2. Cabeln 3. Messer 4. Teelöffel 5. Dessertlöffel 6. Servierlöffel 7. Serviorgabeln 8. Schöpfelken

Deutsch80

Notizen

Notizen

Notizen

SAMSUNG

FRAGEN ODER HINWEISE?

LAND RUFEN SIE UNS AN ODER BESUCHEN SIE UNS ONLINE UNTER
AUSTRIA 0800 72 67 864 (0800-SAMSUNG) www.samsung.com/at/support
BELGIUM 02-201-24-18		www.samsung.com/be/support (Dutch)www.samsung.com/be_fr/support (French)
DENMARK 707 019 70 www.samsung.com/dk/support
FINLAND 030-6227 515 www.samsung.com/fi/support
FRANCE 01 48 63 00 00 www.samsung.com/fr/support
GERMANY 06196 77 555 77 www.samsung.com/de/support
ITALIA 800-SAMSUNG (800.7267864) www.samsung.com/it/support
CYPRUS 8009 4000 only from landline, toll free www.samsung.com/gr/support
GREECE	80111-SAMSUNG (80111 726 7864) only from land line([phone] from mobile and land line	www.samsung.com/gr/support
LUXEMBURG 261 03 710	www.samsung.com/be_fr/support
NETHERLANDS	088 90 90 100	www.samsung.com/nl/support
NORWAY	21629099	www.samsung.com/no/support
PORTUGAL	808 207 267	www.samsung.com/pt/support
SPAIN	91 175 00 15	www.samsung.com/es/support
SWEDEN 0771-400 300	www.samsung.com/se/support
SWITZERLAND	0800 726 786	www.samsung.com/ch/support (German)www.samsung.com/ch_fr/support (French)
UK	0333 000 0333	www.samsung.com/uk/support
IRELAND (EIRE)	0818 717100	www.samsung.com/ie/support

DD81-03206A-02

Lavastoviglie

Manuale dell'utente

A B A B B

Italiano22

A B A B B A

A B A B B A

English22-
