MANUALE UTENTE MaxFlo XL VSTD HAYWARD

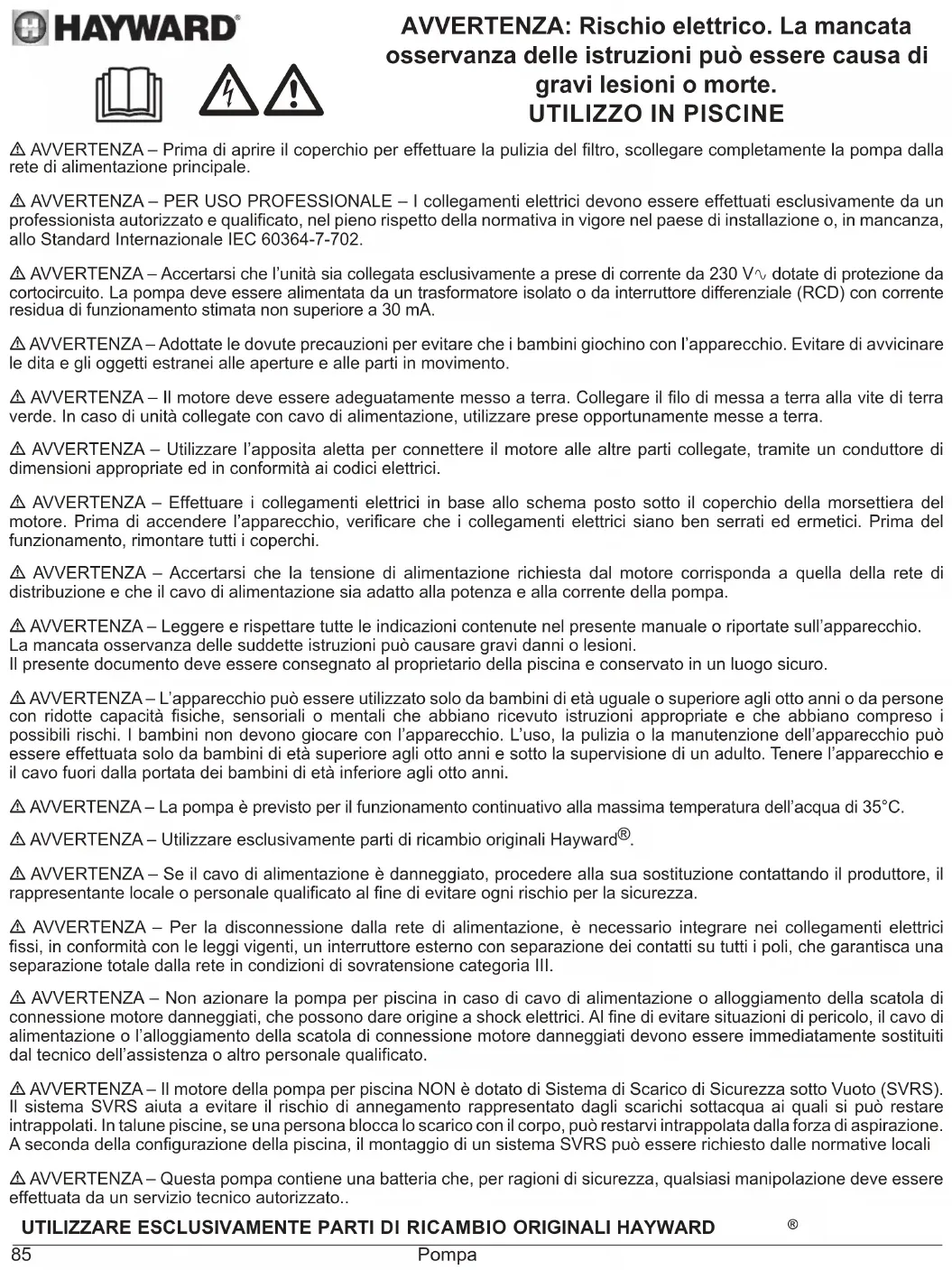

• AVVERTENZA – Prima di aprire il coperchio per effettuare la pulizia del filtro, scollegare completamente la pompa dalla rete di alimentazione principale.

• AVVERTENZA – PER USO PROFESSIONALE – I collegamenti elettrici devono essere effettuati esclusivamente da un professionista autorizzato e qualificato, nel pieno rispetto della normativa in vigore nel paese di installazione o, in mancanza, allo Standard Internazionale IEC 60364-7-702.

• AVVERTENZA – Accertarsi che l’unità sia collegata esclusivamente a prese di corrente da 230 V dotate di protezione da cortocircuito. La pompa deve essere alimentata da un trasformatore isolato o da interruttore differenziale (RCD) con corrente residua di funzionamento stimata non superiore a 30 mA.

• AVVERTENZA – Adottate le dovute precauzioni per evitare che i bambini giochino con l’apparecchio. Evitare di avvicinare le dita e gli oggetti estranei alle aperture e alle parti in movimento.

• AVVERTENZA – Il motore deve essere adeguatamente messo a terra. Collegare il filo di messa a terra alla vite di terra verde. In caso di unità collegate con cavo di alimentazione, utilizzare prese opportunamente messe a terra.

• AVVERTENZA – Utilizzare l’apposita aletta per connettere il motore alle altre parti collegate, tramite un conduttore di dimensioni appropriate ed in conformità ai codici elettrici.

• AVVERTENZA – Effettuare i collegamenti elettrici in base allo schema posto sotto il coperchio della morsettiera del motore. Prima di accendere l’apparecchio, verificare che i collegamenti elettrici siano ben serrati ed ermetici. Prima del funzionamento, rimontare tutti i coperchi.

• AVVERTENZA – Accertarsi che la tensione di alimentazione richiesta dal motore corrisponda a quella della rete di distribuzione e che il cavo di alimentazione sia adatto alla potenza e alla corrente della pompa.

• AVVERTENZA – Leggere e rispettare tutte le indicazioni contenute nel presente manuale o riportate sull’apparecchio. La mancata osservanza delle suddette istruzioni può causare gravi danni o lesioni. Il presente documento deve essere consegnato al proprietario della piscina e conservato in un luogo sicuro.

• AVVERTENZA – L’apparecchio può essere utilizzato solo da bambini di età uguale o superiore agli otto anni o da persone con ridotte capacità fisiche, sensoriali o mentali che abbiano ricevuto istruzioni appropriate e che abbiano compreso i possibili rischi. I bambini non devono giocare con l’apparecchio. L’uso, la pulizia o la manutenzione dell’apparecchio può essere effettuata solo da bambini di età superiore agli otto anni e sotto la supervisione di un adulto. Tenere l’apparecchio e il cavo fuori dalla portata dei bambini di età inferiore agli otto anni.

• AVVERTENZA – La pompa è previsto per il funzionamento continuativo alla massima temperatura dell’acqua di 35°C.

• AVVERTENZA – Utilizzare esclusivamente parti di ricambio originali Hayward

• AVVERTENZA – Se il cavo di alimentazione è danneggiato, procedere alla sua sostituzione contattando il produttore, il rappresentante locale o personale qualificato al fine di evitare ogni rischio per la sicurezza.

• AVVERTENZA – Per la disconnessione dalla rete di alimentazione, è necessario integrare nei collegamenti elettrici fissi, in conformità con le leggi vigenti, un interruttore esterno con separazione dei contatti su tutti i poli, che garantisca una separazione totale dalla rete in condizioni di sovratensione categoria III.

• AVVERTENZA – Non azionare la pompa per piscina in caso di cavo di alimentazione o alloggiamento della scatola di connessione motore danneggiati, che possono dare origine a shock elettrici. Al fine di evitare situazioni di pericolo, il cavo di alimentazione o l’alloggiamento della scatola di connessione motore danneggiati devono essere immediatamente sostituiti dal tecnico dell’assistenza o altro personale qualificato.

• AVVERTENZA – Il motore della pompa per piscina NON è dotato di Sistema di Scarico di Sicurezza sotto Vuoto (SVRS). Il sistema SVRS aiuta a evitare il rischio di annegamento rappresentato dagli scarichi sottacqua ai quali si può restare intrappolati. In talune piscine, se una persona blocca lo scarico con il corpo, può restarvi intrappolata dalla forza di aspirazione. A seconda della configurazione della piscina, il montaggio di un sistema SVRS può essere richiesto dalle normative locali

• AVVERTENZA – Questa pompa contiene una batteria che, per ragioni di sicurezza, qualsiasi manipolazione deve essere effettuata da un servizio tecnico autorizzato.. AVVERTENZA: Rischio elettrico. La mancata osservanza delle istruzioni può essere causa di gravi lesioni o morte.

86 Pompa INFORMAZIONI GENERALI Complimenti per aver acquistato una pompa a velocità variabile Hayward

Le pompe a velocità variabile Hayward

possiedono un motore a magnete permanente e commutazione elettronica AC di ultima generazione. Questo motore è comandato da un microprocessore unito a un variatore di frequenza che consente di ottenere le seguenti prestazioni:

• Visualizzazione della velocità di rotazione sul display di controllo

• 3 velocità di rotazione predefinite come impostazioni di fabbrica (pulsanti V1, V2, V3), velocità regolabile dall'utente

• Adescamento sistematico a ogni avvio, velocità e durata dell'adescamento regolabili

• Funzione Skimmer: schiumatura dello specchio d'acqua

• Funzione Timer programmabile

• Visualizzazione della potenza istantanea consumata

• Visualizzazione del consumo energetico totale e parziale

• Visualizzazione del tempo di funzionamento della pompa

• Funzionamento silenzioso

• Standard di fabbricazione TEFC IP55 Installare la pompa a una discreta distanza dalla vasca per ridurre il più possibile il collegamento tra l'aspirazione e la pompa, al fine di limitare inutili ed eccessive perdite di carico nel circuito idraulico. È, tuttavia, obbligatorio rispettare la distanza di sicurezza richiesta dalle disposizioni di installazione in vigore (ad almeno

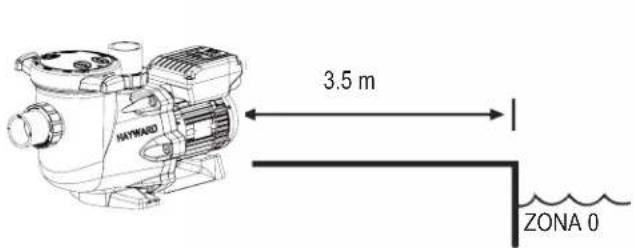

3.5 metri dalla vasca). Installare e utilizzare il prodotto ad una altitudine inferiore a 2000 m.

ZONA 0 Installare la pompa in un locale ventilato e asciutto, poiché il motore richiede che l'aria circoli liberamente attorno ad essa, per consentirne la ventilazione naturale. Lasciare uno spazio vuoto di almeno 0,5 m tutto intorno alla pompa. Verificare regolarmente che il dispositivo di raffreddamento del motore non sia ostruito da oggetti, foglie o altri ingombri. La pompa deve essere installata in modo che l'interruttore esterno di scollegamento integrato nella scatola fissa sia visibile e facilmente accessibile. L'interruttore deve essere collocato vicino alla pompa. La pompa deve essere installata permanentemente su una base in cemento tramite tirafondi di Ø 8 mm adatti al cemento, avvitati agli alloggiamenti dove sono stati praticati fori di installazione. Devono essere previste rondelle di arresto per impedire, nel tempo, l'allentamento dei tirafondi di montaggio. Se la pompa deve essere montata su un piano in legno, devono essere utilizzati viti per legno a testa esagonale di Ø 8 mm adatte al legno e rosette di sicurezza che ne impediscano, nel tempo, l'allentamento. Installare la pompa in un luogo riparato, al fine di non esporre la scatola di controllo a forti getti d'acqua. La pressione acustica delle pompe Hayward

è inferiore a 70 dBA. Istruzioni:

• Collegare la pompa alla messa a terra: Non azionare mai la pompa senza che questa sia messa a terra.

• Collegare la pompa con un cavo di tipo H07RN-F 3G1,5mm².

• Prevedere un dispositivo di protezione differenziale da 30mA per proteggere gli operatori contro il rischio di shock elettrico causato da una possibile rottura del materiale elettrico isolante.

• Prevedere una protezione dai cortocircuiti (la definizione del calibro è in funzione del valore rilevato sulla targa del motore).

• Prevedere un mezzo di scollegamento dalla rete di alimentazione con una distanza di apertura dei contatti di tutti i poli che assicuri un'interruzione completa alle condizioni di categoria di sovratensione III.

• ATTENZIONE: Attendere 5 minuti dopo aver scollegato completamente la pompa dalla rete di alimentazione elettrica prima di intervenire sul motore o sulla scatola di collegamento: Rischio di shock elettrico letale. I motori elettrici delle nostre pompe sono dotati di una protezione termica che reagisce in caso di sovraccarico o riscaldamento anormale dell'avvolgimento del motore. Questa protezione si ricarica automaticamente quando la temperatura dell'avvolgimento si abbassa. Se richiesto dalla normativa e per qualsiasi tipo di motore utilizzato, è necessario, oltre ai dispositivi sopra elencati, installare una protezione magnetotermica calibrata in base alle indicazioni della targa del motore. La tabella a pagina 169 riporta le diverse caratteristiche del motore di cui sono dotate le nostre pompe.UTILIZZARE ESCLUSIVAMENTE PARTI DI RICAMBIO ORIGINALI HAYWARD

87 Pompa Collegamento elettrico: Assicurarsi che la tensione di alimentazione richiesta dal motore corrisponda a quella della rete di distribuzione e che sezione e lunghezza del cavo di alimentazione siano adatte alla potenza e all'intensità della pompa. I collegamenti elettrici della pompa e l'eventuale sostituzione del cavo di alimentazione devono essere effettuati esclusivamente da un professionista qualificato al fine di evitare rischi e pericoli. Per effettuare tali collegamenti elettrici rispettare la localizzazione riportata sotto le colonnine di collegamento. Verificare attentamente il serraggio e la tenuta dei collegamenti elettrici prima di attivarli. Rispettare il passaggio del cavo attraverso l'orifizio in ferrite previsto; il premistoppa assicura la tenuta intorno al cavo, la ferrite costituisce un filtro per le perturbazioni elettromagnetiche. L'eventuale precablaggio di cui sono dotate alcune delle nostre pompe deve essere rimosso al momento del collegamento definitivo della pompa alla rete di alimentazione elettrica. Il precablaggio, infatti, è utilizzato solo per i test in fabbrica durante le fasi di produzione. INSTALLAZIONE Installare la pompa da piscina limitando al massimo le perdite di carico e rispettando la distanza di sicurezza di almeno 3,5 m tra la pompa e la piscina come precisato nella normativa di installazione. La condotta di aspirazione deve essere installata con una lieve pendenza ascendente verso l'asse della pompa. Assicurarsi che i collegamenti siano ben serrati e stagni. Tuttavia, evitare di bloccare queste tubature in modo esagerato. Per le materie plastiche, assicurare la tenuta esclusivamente con Teflon. Il tubo di aspirazione avrà un diametro uguale o superiore a quello di scarico. Evitare l'installazione in luoghi non ventilati o umidi. Il motore richiede che l'aria di raffreddamento possa circolare liberamente. Installare la pompa in un luogo riparato, al fine di non esporre la scatola di controllo a forti getti d'acqua. ISTRUZIONI DI AVVIO E DI ADESCAMENTO: Riempire di acqua il corpo del prefiltro fino al livello del tubo di aspirazione. Non azionare mai la pompa senz'acqua, poiché l'acqua è necessaria al raffreddamento e alla lubrificazione dell'otturatore meccanico. Aprire tutte le valvole delle condotte di aspirazione e di scarico, nonché lo scarico d'aria del filtro, se presente. (Tutta l'aria presente nelle condotte di aspirazione dovrà essere eliminata). Avviare il gruppo e attendere un lasso di tempo ragionevole per l'adescamento. Cinque minuti non sono un lasso di tempo esagerato per adescare (tale adescamento dipende dall'altezza di aspirazione e dalla lunghezza del tubo di aspirazione). Se la pompa non si avvia o non adesca, consultare la Guida alla risoluzione dei problemi.

La pompa a velocità variabile Hayward

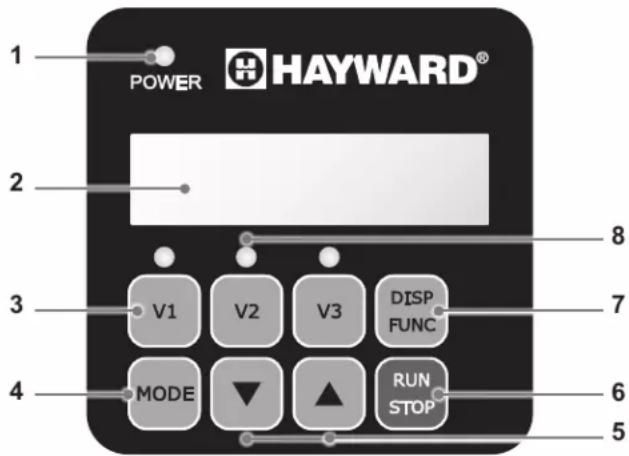

è azionata tramite un comando remoto che permette di visualizzarne e modificarne i parametri di funzionamento e di programmare la modalità Timer. 1 Spia LED di messa in tensione 2 Display LCD 3 Selezione della velocità

Passaggio dalla modalità Manuale alla modalità Timer e viceversa 5 Pulsanti di regolazione su/giù 6 Pulsante ON/OFF 7 Pulsante visualizzazione impostazioni 8 Spie LED velocità selezionata

La pompa viene consegnata programmata con IMPOSTAZIONI PREDEFINITE (impostazioni di fabbrica): Adescamento durata (s) Adescamento velocità (rpm)

2. MODALITÀ DI FUNZIONAMENTO DELLA POMPA

2.1 Modalità Manuale

Con la modalità Manuale l'utente avvia o spegne la pompa manualmente a seconda dell'uso che viene fatto della piscina.

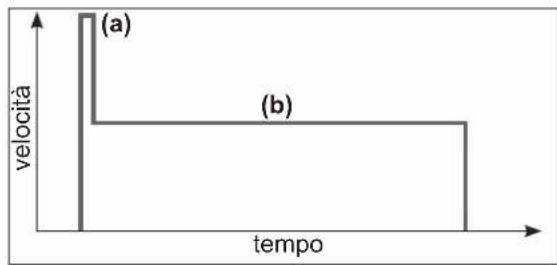

• L'avvio della pompa dà automaticamente inizio a una fase di adescamento (a). Le impostazioni relative a tale fase sono regolabili (velocità e durata, § 4.2). L'adescamento durante la fase di avvio può essere interrotto manualmente (§ 3.2) o disattivato tramite le relative impostazioni.

• In seguito la velocità della pompa si stabilizza su un valore costante (b) (impostazione predefinita: stabilizzazione alla velocità V2). Tale valore può essere selezionato e modificato direttamente dall'utente (§ 3.3).

• In caso di arresto e successivo riavvio, la velocità a cui si stabilizzerà la pompa sarà l'ultima velocità memorizzata. (a) (b) velocità tempo

La funzione Skimmer permette di schiumare lo specchio d'acqua in modo da prevenire l'accumulo e il ristagno di impurità sulla superficie della piscina.

• La funzione Skimmer è automatica: la pompa funziona a una velocità maggiore (c) per un intervallo di tempo e un ciclo regolabili.

• Al termine del ciclo predefinito la pompa riprende a funzionare a velocità normale a prescindere dal fatto che sia attiva la modalità Manuale oppure quella Timer.

• La funzione Skimmer può essere disattivata (v. impostazioni § 4.3). (c) velocità tempo

Con la modalità Timer il funzionamento della pompa è completamente automatizzato 24 ore su 24. Il modo in cui devono susseguirsi le varie velocità (d) deve essere impostato dall'utente. Tale impostazione sarà definita tenendo conto del tipo di impianto (modalità di riscaldamento, economizzatore di energia, ecc.) e degli orari in cui la piscina è utilizzata.

• Se la funzione Skimmer è attivata, essa va a sovrapporsi alle sequenze di velocità impostate.

• In Modalità Timer è possibile arrestare (mettere in stand-by) la pompa. Quando sarà riavviata la velocità adottata sarà quella del Timer in esecuzione.

• Per impostare la modalità Timer fare riferimento al § 4.5. (d) velocità tempo

2.4 Passare dalla modalità Manuale alla modalità Timer e viceversa

Per passare da una modalità all'altra è sufficiente premere il pulsante come indicato nella figura seguente: Modalità Manuale Modalità Timer Visualizzazione della velocità senza prefisso

Visualizzazione della velocità con prefisso "t" t2400 Il LED acceso indica la velocità selezionata (velocità predefinita = V2) I LED sono spentiUTILIZZARE ESCLUSIVAMENTE PARTI DI RICAMBIO ORIGINALI HAYWARD

2.5 Collegamento degli ingressi digitali esterni

• ATTENZIONE: Prima di eseguire eventuali interventi di natura elettrica scollegare la pompa dalla rete di alimentazione e attendere 5 min. La pompa di filtraggio è dotata di un cavo a 5 fili di 3 m di lunghezza che consente di collegare 4 ingressi digitali o contatti puliti liberi da potenziale (Aperto/Chiuso). Esempi di utilizzo degli ingressi digitali

• Assegnare la velocità e la portata necessarie per garantire il corretto funzionamento di organi periferici come pompa di calore, tapparelle, robot ad aspirazione, ecc.

• Installare un richiamo di comando dell'interfaccia utente. Gli ingressi digitali consentiranno di comandare la funzione Run/Stop e le 3 velocità (V1-V2-V3) fino a una distanza di 3 m. Assegnazione dei fili DI1 DI2 DI3 DI4

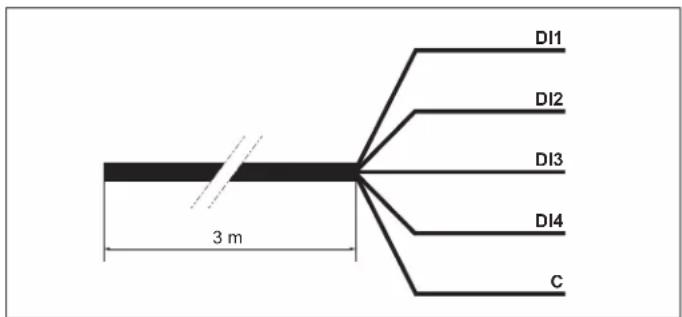

3 m DI1 Marrone Velocità V1 DI2 Verde Velocità V2 DI3 Bianco Velocità V3 DI4 Rosso Run/Stop C Nero Comune N.B.:

• Nel caso in cui non vengano impiegati tutti gli ingressi digitali isolare elettricamente i fili inutilizzati.

• Nel caso in cui gli ingressi digitali non vengano utilizzati, al posto del cavo a 5 fili inserire il connettore (A) (v. figura seguente). AUTILIZZARE ESCLUSIVAMENTE PARTI DI RICAMBIO ORIGINALI HAYWARD

90 Pompa Funzionamento con gli ingressi digitali Gli ingressi digitali possono essere utilizzati sia in Modalità Manuale che in Modalità Timer. Gli ingressi digitali hanno priorità massima: sono MASTER rispetto a tutte le funzioni in fase di utilizzo. Solo i pulsanti Run/Stop e DISP/FUNC rimangono attivi. Quando un ingresso digitale è in uso il LED collegato alla velocità interessata lampeggia rapidamente (DI1 = V1, DI2 = V2 o DI3 = V3). Per fare in modo di ottenere un'azione attraverso gli ingressi digitali l'ingresso DI4 deve essere chiuso. DI4 Run/Stop Chiuso Se si commutano contemporaneamente più ingressi digitali sarà commutato un solo ingresso alla volta in base all'ordine di priorità definito nella tabella seguente. DI1 = V1 DI2 = V2 DI3 = V3 DI1 = V1 V1 V2 V3 DI2 = V2 V2 V2 V3 DI3 = V3 V3 V2 V3 N.B.: Quando l'azione associata all'ingresso digitale è eseguita (contatto aperto), la pompa di filtraggio torna a funzionare secondo la modalità attiva. Se l'ingresso digitale DI4 è aperto, la pompa di filtraggio non parte e sul suo display compare il messaggio dSTOP.

• Chiudere l'ingresso DI4.

• Se necessario, premere RUN/STOP per avviare la pompa di filtraggio. DI1 DI2 DI3 DI4

3.1 Messa in tensione

La spia "Power" si accende; il display esegue un test LCD, quindi viene visualizzata la versione del software r1626

3.2 Fase di adescamento

La fase di adescamento si avvia automaticamente in seguito alla messa in tensione della pompa (o in seguito a un riavvio della stessa). Avvio automatico della fase di adescamento:

• La velocità aumenta fino a 3000 rpm e viene mantenuta costante per 240 s (valori predefiniti) Pr 3000 Termine della fase di adescamento:

• La velocità si stabilizza su V2 (impostazione predefinita) o sull'ultima velocità memorizzata

• Il LED corrispondente si accende (modalità Manuale)

Visualizzare la durata residua dell'adescamento:

• La durata residua viene visualizzata (espressa in s)

Interrompere l'adescamento prima del termine dell'intervallo di tempo predefinito:

• La velocità si stabilizza su V2 (impostazione predefinita) o sull'ultima velocità memorizzata

3.3 Selezione, impostazione e memorizzazione di una velocità in modalità Manuale

Selezionare una velocità:

• Premere uno dei pulsanti velocità

• Viene visualizzato il valore predefinito (in rpm)

• Il LED corrispondente si accende

Modificare il valore relativo alla velocità:

• Premere i pulsanti di regolazione su/giù

• Il LED lampeggia: impostazione in corso

• Impostare il valore desiderato (da 600 a 3000 rpm)

Salvare il nuovo valore relativo alla velocità:

• Premere e tenere premuto per 3 s il pulsante velocità

• Quando la velocità è memorizzata il LED diventa acceso fisso >3s

N.B.: La portata d'acqua generata dalla velocità della pompa deve essere adeguata alla capacità dell'impianto (filtro, canalizzazioni, ecc.). In caso di dubbi si consiglia di rivolgersi a un professionista.

3.4 Arresto/riavvio della pompa

• La pompa si arresta, il LED velocità rimane acceso

• In modalità Manuale sul display viene visualizzata la scritta "StoP" fissa (lampeggiante In modalità Timer) StoP StoP Riavviare la pompa:

• La pompa si avvia con la fase di adescamento (§ 3.2)

• La velocità si stabilizza: sull'ultimo valore memorizzato, se in modalità Manuale, o sulla velocità definita in base al Timer in esecuzione, se in modalità Timer

N.B.: Per poter accedere alle impostazioni la pompa deve essere in tensione, in modalità Manuale (§ 2.4) e non essere in fase di adescamento; è invece indifferente che sia ferma o in funzione. Se per 2 min. non viene premuto nessun pulsante la visualizzazione torna a essere quella normale (velocità o StoP) e le eventuali impostazioni modificate non vengono salvate.

4.1 Impostazione dell'orologio

• Premere e tenere premuto per 3 s DISP/FUNC I 3 LED lampeggiano

• Sul display compare la scritta "ConF" e quindi la scritta "hr" >3s ConF h r

• Premere DISP/FUNC, sul display viene visualizzata l'ora dell'orologio interno (hh-min) 07-38

• Per impostare le ore e i minuti premere i pulsanti di regolazione su/giù 15-38 15-10

• Premere RUN/STOP per uscire e salvare Sul display viene visualizzata la velocità attuale oppure la scritta StoP StoP

N.B.: Se la pompa funziona in modalità Timer la corretta impostazione dell'orologio interno è di fondamentale importanza. L'ora resta memorizzata anche quando la pompa è messa fuori tensione.

4.2 Configurazione dell'adescamento

• Premere e tenere premuto per 3 s DISP/FUNC I 3 LED lampeggiano e sul display viene visualizzata la scritta "ConF" >3s ConF

• Premere più volte DISP/FUNC finché sul display non compare la scritta "Pr 240", che corrisponde alla durata dell'adescamento predefinita (s) x n Pr240

• Premere i pulsanti di regolazione su/giù per visualizzare l'intervallo di tempo desiderato (da 0 s a 300 s) Pr 80

• Premere DISP/FUNC: sul display compare la scritta "o3000", che equivale alla velocità di adescamento predefinita (rpm) o3000

• Premere i pulsanti di regolazione su/giù per visualizzare il valore desiderato (max. 3000 rpm) o2660

• Premere RUN/STOP per uscire e salvare Sul display viene visualizzata la velocità attuale oppure la scritta StoP StoP

N.B.: Se la durata di adescamento è impostata su 0 sul display viene visualizzata la scritta "ProFF": in tal caso l'adescamento è disattivato ProFFPr 0UTILIZZARE ESCLUSIVAMENTE PARTI DI RICAMBIO ORIGINALI HAYWARD

4.3 Configurazione della funzione Skimmer

Per la descrizione della funzione fare riferimento al § 2.2

• Premere e tenere premuto per 3 s DISP/FUNC I 3 LED lampeggiano e sul display viene visualizzata la scritta "ConF" >3s ConF

• Premere più volte DISP/FUNC finché sul display non compare la scritta "SFO.15" : durata di attivazione della funzione Skimer predefinita (in minuti) x n SfO15

• Premere i pulsanti di regolazione su/giù per visualizzare l'intervallo di tempo desiderato (da 0 a 30 min.) SFO20

• Premere DISP/FUNC: sul display compare la scritta "St 1h", che equivale alla durata predefinita del ciclo Skimmer St1h

• Premere i pulsanti di regolazione per impostare il ciclo Skimmer su 1 h, 2 h o 3 h St2h

• Premere DISP/FUNC: sul display compare la scritta "S2800", che equivale alla velocità predefinita dello Skimmer (rpm) S2800

• Premere i pulsanti di regolazione su/giù per visualizzare la velocità desiderata (da 600 a 3000 rpm) S2680

• Premere RUN/STOP per uscire e salvare Sul display viene visualizzata la velocità attuale oppure la scritta StoP StoP

N.B.: Per disattivare la funzione Skimmer, impostare la durata su 0: sul display compare la scritta "SFoFF" SFoFFSF000

4.4 Reset impostazioni

Per ripristinare le impostazioni predefinite e cancellare le modifiche in modalità Timer, procedere come segue:

• Premere e tenere premuto per 3 s DISP/FUNC I 3 LED lampeggiano e sul display viene visualizzata la scritta "ConF" >3s ConF

• Premere più volte DISP/FUNC finché sul display non compare la scritta "Init" x n Init

• Premere e tenere premuto il pulsante di regolazione "su" per 3 s. Una volta eseguito il reset, sul display compare la scritta "donE" StoP dOnE >3s Promemoria: impostazioni predefinite e range di regolazione Adescamento Pulsanti velocità Funzione Skimmer Funzione Timer Pr o___ V1 V2 V3 SF St S___ t0 t1 _ t5 Unità s rpm rpm rpm rpm min h rpm hh-min rpm hh-min rpm Predefinito 240 3000 1500 2400 3000 15 1 2800 06-00 2400 oFF

4.5 Programmazione della modalità Timer

Il comando remoto consente di programmare varie sequenze (v. § 2.3) o Timer, da t0 a t5, che non devono necessariamente essere disposte in ordine cronologico. I Timer non utilizzati saranno disattivati. Il Timer "t0" può essere impostato su 00:00, 06:00 (impostazione predefinita), 12:00 o 18:00. Il Timer "t0" non può essere disattivato. La velocità del segmento t0 non è modificabile ed è fissata a 2400 rpm velocità tempo

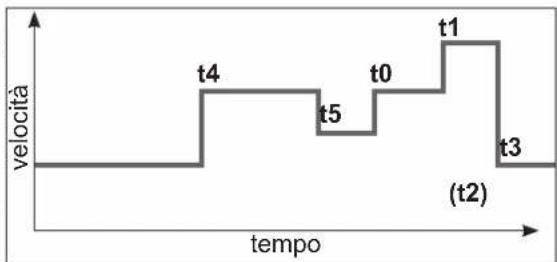

• Tracciare la sequenza di velocità che si desidera programmare. Il grafico a lato è fornito a titolo esemplificativo.

• Controllare che l'orologio interno sia impostato correttamente.

• Premere e tenere premuto per 3 s DISP/FUNC I 3 LED lampeggiano e sul display viene visualizzata la scritta "ConF" >3s ConF

• Premere 2 volte DISP/FUNC finché sul display non compare la scritta "t0" x 2 t 0

• Premere DISP/FUNC: sul display compare la scritta "06-00", che equivale al valore predefinito di t0 06-00

• Premere i pulsanti di regolazione per impostare il t0 desiderato (00-00, 06-00, 12-00 o 18-00) 18-00

• Premere DISP/FUNC: sul display compare la scritta "t1oFF" t1off

• Per attivare il Timer (il Timer dell'esempio) premere il pulsante "su". Sul display compare la scritta "t1 on" t1 on

• Premere DISP/FUNC: sul display compare la scritta "00-00" 00-00

• Premere i pulsanti di regolazione su/giù per impostare l'orario desiderato (hh-mm) 20-00 20-15

• Premere DISP/FUNC: sul display compare la scritta "0"

• Premere i pulsanti di regolazione per visualizzare la velocità desiderata (da 600 a 3000 rpm oppure 0)

• Premere DISP/FUNC per passare al Timer successivo: sul display compare la scritta "t2off". Nell'esempio fornito questo Timer rimane disattivato t2off

• Premere DISP/FUNC per passare al Timer successivo e ripetere le operazioni di cui sopra per le varie fasi di impostazione (attivazione, orario Timer e velocità) ecc. t3off

• Premere RUN/STOP per uscire e salvare Sul display viene visualizzata la velocità attuale oppure la scritta StoP StoP

5. VISUALIZZAZIONE DELLE IMPOSTAZIONI

N.B.: La pompa deve essere in tensione e non essere in fase di adescamento; è invece indifferente che sia ferma o in funzione. Per scorrere tra le varie impostazioni premere DISP/FUNC. Se per 15 s non viene premuto nessun tasto il display torna alla visualizzazione normale (velocità attuale o Stop).

• Premere DISP/FUNC: sul display compare la scritta "hr". Premere nuovamente DISP/FUNC: sul display viene visualizzata l'ora interna hr 11-45

• Premere DISP/FUNC: sul display compare la scritta "t0". Premere nuovamente DISP/FUNC: sul display viene visualizzato l'orario di t0 (la velocità del t0 è fissa ed è di 2400 rpm) t0 12-00

• Premere DISP/FUNC: sul display compare la scritta "t1". Premere nuovamente DISP/FUNC: sul display viene visualizzato l'orario del Timer (hh-mm

• Premere DISP/FUNC: visualizzazione della velocità del Timer (in rpm)

• Premere DISP/FUNC ecc.: visualizzazione dei Timer successivi, compresi orario e velocità, fino al Timer "t5" N.B.: I Timer disattivati non vengono visualizzati ecc.

• Premere DISP/FUNC: sul display viene visualizzata la scritta "P - - - -" Potenza consumata (in W, valore a +/- 10%) N.B.: P = 0 W quando la pompa è ferma

• Premere DISP/FUNC: sul display viene visualizzata la scritta "h - - - -" Contatore orario della pompa N.B.: Un giro del contatore equivale a 9999 h h2857

• Premere DISP/FUNC: sul display viene visualizzata la scritta "- - - - -" Consumo di energia totale (in kWh) N.B.: Un giro del contatore equivale a 99999 kWh

• Premere DISP/FUNC: sul display viene visualizzata la scritta "- - - - -" Consumo di energia parziale (in kWh) dall'ultimo azzeramento

• Azzerare il contatore di energia parziale: Premere e tenere premuto per 3 s il pulsante "su" o il pulsante "giù". Sul display compare la scritta "CLEAr": il contatore parziale è stato azzerato >3s CLEAr

• Premere DISP/FUNC: Visualizzazione "SF On" o "SFOFF" per Skimmer attivato o disattivato

• Premere DISP/FUNC: Visualizzazione "t - -" Temperatura del modulo di potenza (in °C) t 74

• Premere DISP/FUNC per tornare alla visualizzazione normale (velocità attuale o Stop)

96 Pompa MANUTENZIONE 1. Scollegare completamente la pompa dalla rete di alimentazione prima di aprire il coperchio e pulire il prefiltro. Pulire regolarmente il cesto del prefiltro, facendo attenzione a non urtare il cesto. Controllare la guarnizione del coperchio del prefiltro e sostituirla se necessario.

2. L'asse del motore è montato su cuscinetti autolubrificanti che non necessitano di ulteriore lubrificazione.

3. Tenere il motore pulito e asciutto e assicurarsi che gli orifizi di ventilazione non siano ostruiti.

4. Occasionalmente si può verificare una fuga nella tenuta meccanica,, che dovrà essere sostituito.

5. Ad eccezione della pulizia della piscina, tutte le operazioni di riparazione, cura o manutenzione devono essere effettuate esclusivamente da un agente autorizzato Hayward

o da personale qualificato. Le parti soggette ad usura della pompa menzionate di seguito devono essere sottoposte a manutenzione in base alla loro durata stimata: Durata stimata delle parti usurate: Tenuta meccanica 2 anni o 10.000 ore. Kit cuscinetti motore 2 anni o 10.000 ore. Kit guarnizioni (prefiltro, corpo, raccordi, scarico) 2 anni o 25.000 ore. Condensatore 2 anni o 10.000 ore. STOCCAGGIO

1. Svuotare la pompa rimuovendo tutti i tappi di svuotamento e conservandoli nel cesto del prefiltro.

2. Scollegare la pompa, rimuovere i raccordi delle tubature e conservare il gruppo completo in un luogo asciutto e aerato o adottare la seguente precauzione: scollegare la pompa, rimuovere i 4 bulloni di fissaggio del corpo della pompa al supporto del motore e conservare il tutto in un luogo asciutto e aerato. Proteggere il corpo della pompa e del prefiltro NOTA: Prima di rimettere in uso la pompa, pulire tutte le parti interne rimuovendo polvere, incrostazioni, ecc.

GUIDA ALLA RISOLUZIONE DEI PROBLEMI

A) Il motore non si avvia

1. Verificare i collegamenti elettrici, gli interruttori o relè e gli interruttori di corrente o fusibili.

2. Assicurarsi manualmente della libera rotazione del motore.

3. Verificare che le velocità di rotazione V1 V2 e V3 non siano programmate a 0 g/min. Se il caso lo richiede, procedere

a una reinizializzazione dei parametri di fabbrica (v. § 4.4).

4. Se sul display compare uno dei seguenti codici di errore contattare l'installatore:

Err01 Sottotensione linea corrente continua Err10 Problema alimentazione elettrica interna Err02 Sovratensione linea corrente continua Err20 Avvio non riuscito Err04 Surriscaldamento modulo di potenza Err64 Problema cortocircuito interno Err05 Surriscaldamento motore Err97 Problemi multipli Err07 Sovraintensità Err98 Problema di comunicazione dSTop Vedere a pagina 90 B) Il motore si arresta, verificare

1. Cavi, collegamenti, relè, ecc.

2. La caduta di tensione del motore (spesso causata da cavi troppo deboli).

3. Che non si sia verificato alcun inceppamento o sovraccarico (attraverso la lettura dell'amperaggio assorbito).

NOTA: Il motore della pompa è dotato di una protezione termica che, in caso di sovraccarico, interromperà automaticamente il circuito, evitando che il motore si deteriori. Tale disinnesto è causato da condizioni anormali di utilizzo che è necessario verificare e correggere. Il motore si riavvierà senza alcun intervento dal momento in cui le normali condizioni di funzionamento saranno ripristinate. C) «OLOAD» si visualizza sul display (problema di sovraccarico o surriscaldamento)

1. Verificare che l'albero motore giri liberamente

2. Verificare che nessun detrito ingombri la libera rotazione della turbina

3. Verificare che il motore sia correttamente ventilato

4. Dopo aver risolto il problema premere il pulsante ON/OFF

97 Pompa 1. Assicurarsi che il corpo del prefiltro sia ben riempito d'acqua, che la guarnizione del coperchio sia pulita e ben posizionata e che non sia possibile alcun ingresso di aria. Se necessario, stringere di nuovo le viti di bloccaggio del coperchio. 2. Assicurarsi che tutte le valvole di aspirazione e di scarico siano aperte e non ostruite, e che tutte le bocche di aspirazione della piscina siano completamente immerse.

3. Verificare se la pompa aspira innescando l'aspirazione il più vicino possibile alla pompa stessa:

a) se la pompa non aspira nonostante un riempimento sufficiente in termini di acqua di adescamento

1. Stringere di nuovo la bulloneria della tubatura del lato di aspirazione.

2. Verificare la tensione per assicurarsi che la pompa giri alla velocità adeguata.

3. Aprire la pompa e verificare che non ci sia nulla che ne ostruisca l'interno.

4. Impostare una velocità di adescamento sufficiente

5. Pulire il filtro, quindi riprovare

6. Sostituire l'otturatore meccanico.

b) Tentare di effettuare un adescamento in modalità ricircolo. Se la pompa aspira normalmente, verificare la condotta di aspirazione e il prefiltro che potrebbero essere ostruiti o causare l'ingresso di aria. E) Pompa rumorosa, verificare

1. Se l'ingresso o la presenza di aria in aspirazione provoca scoppiettii sordi nella pompa.

2. Se non è evidente alcuna cavitazione causata da un diametro insufficiente o da un restringimento della condotta di

aspirazione. Allo stesso modo, una condotta sovradimensionata in fase di scarico può causare tale cavitazione. Utilizzare tubature adeguate o drenare le condotte, se necessario.

3. Se si percepiscono vibrazioni causate da un montaggio scorretto.

4. Se un corpo estraneo si trova nel corpo della pompa.

5. Se i cuscinetti del motore sono inceppati a causa di un gioco troppo elevato, della ruggine o di un surriscaldamento

sono coperti contro difetti di produzione o difetti sul materiale per un periodo di 3 anni dalla data di acquisto. Ogni eventuale richiesta di intervento in garanzia deve essere accompagnata da una prova di acquisto riportante la data. Si consiglia, pertanto, di conservare la fattura o lo scontrino fiscale. La garanzia HAYWARD

è limitata alla riparazione o sostituzione, a discrezione di HAYWARD

, dei prodotti difettosi, se oggetto di uso normale condotto secondo le istruzioni riportate nel manuale d’uso, se non alterati in alcun modo e utilizzati esclusivamente con componenti e parti originali HAYWARD

La presente garanzia non copre i danni dovuti al gelo o legati all’azione di prodotti chimici. Ogni altro costo (trasporto, manodopera, ecc.) è escluso dalla presente garanzia. HAYWARD

non è da ritenersi responsabile per qualsiasi danno, diretto o indiretto, derivante da un’installazione non corretta, da collegamenti erronei o da un uso improprio del prodotto. Per usufruire della presente garanzia e richiedere un intervento di riparazione o sostituzione di un articolo, contattare il proprio rivenditore. Nessun sistema sarà autorizzato al rientro in fabbrica senza accordo scritto preliminare. Le parti usurabili non sono coperte da garanzia. GARANTIVILLKOR OCH UNDANTAG FÖR EUROPEISKA UNIONENS LÄNDER Alla produkter från Hayward

IT - DESCRIZIONE DELLE FASI

• FASE 1: Scollegare la pompa dall’alimentazione di corrente

• IT - FASE 3: Individuare l’ubicazione della batteria.

Introdurre un utensile (un piccolo cacciavite o simile) nel foro indicato sulla scheda per questa operazione, e spingere con cautela la batteria da questo punto.
