Tipo di prodotto	Forno elettrico da incasso
Marca	Whirlpool
Modello	W6 OS4 4S1 H BL
Dimensioni (L x A x P)	595 x 595 x 568 mm
Peso	Circa 35 kg
Alimentazione elettrica	230 V ~ 50 Hz, 16 A (regolabile a 13 A)
Capacità del forno	Circa 70 litri
Funzioni di cottura	6ᵗʰ Sense, Calore pulsato + Vapore, Calore pulsato, Aria mossa, Cook 4, Turbogrill, Surgelati, Pezzi grandi, Lievitazione, Scongelare, Mantenere al caldo, Eco calore pulsato, Convezione naturale, Grill, Preriscaldamento rapido
Cottura a vapore	Sì, con serbatoio d'acqua da 1,5 L e ugello di scarico
Pulizia	Smart Clean (pulizia a vapore a bassa temperatura), Scarico, Decalcificazione
Pannello di controllo	Schermo tattile con pulsanti di navigazione, avvio, arresto, conferma
Accessori inclusi	Griglia metallica, leccarda, teglia da forno, supporto per griglie
Blocco bambini	Sì, tenere premuto il tasto per 5 secondi
Illuminazione interna	Lampada alogena G9, 20-40 W, 230 V~
Porta rimovibile	Sì, per facilitare la pulizia
Regolazione della potenza	Alta (16 A) o Bassa (13 A) tramite menu Impostazioni
Modalità ECO	Riduce la luminosità e spegne la lampada dopo 1 minuto
Modalità DEMO	Consente di utilizzare i comandi senza riscaldare
Ripristino alle impostazioni di fabbrica	Sì, tramite menu Impostazioni
Timer	Integrato, fino a 99 minuti
Indice di riparabilità	Disponibile sul sito Whirlpool
Assistenza post-vendita	Contattare Whirlpool con i codici della targa dati

Domande frequenti - W6 OS4 4S1 H BL WHIRLPOOL

Come installare le guide scorrevoli?

Rimuovere i supporti delle griglie, togliere la pellicola di plastica dalle guide scorrevoli, quindi fissare la clip superiore sul supporto della griglia. Abbassare l'altra clip e premere saldamente. Assicurarsi che le guide scorrano liberamente.

Cosa fare se lo schermo mostra 'F' seguito da un numero?

Spegnere e riaccendere il forno. Se il problema persiste, eseguire un ripristino tramite il menu Impostazioni. Annotare il codice di errore e contattare l'assistenza post-vendita.

Come utilizzare la funzione Smart Clean?

Premere il tasto di pulizia e selezionare Smart Clean. Posizionare 200 ml di acqua sul fondo del forno freddo, quindi avviare il ciclo. Dopo il raffreddamento, asciugare le superfici interne.

Perché il forno non riscalda nonostante il display attivo?

Verificare se la modalità DEMO è attivata: accedere alle Impostazioni e disattivarla. Se il problema persiste, controllare che la potenza elettrica sia impostata correttamente (16 A per rete >3 kW, altrimenti 13 A).

Come riempire il serbatoio dell'acqua per la cottura a vapore?

Quando lo schermo mostra 'AGGIUNGERE ACQUA', aprire il cassetto dell'acqua premendo leggermente. Versare lentamente acqua potabile fino a quando appare 'SERBATOIO PIENO'. Capacità max 1,5 L.

Come rimuovere la porta del forno per pulirla?

Aprire completamente la porta, abbassare le leve di blocco. Chiuderla a circa 15°, quindi sollevarla tirandola verso l'alto per sganciarla. Per rimontarla, allineare i ganci e abbassare le leve in posizione.

Quale lampadina utilizzare per sostituire l'illuminazione interna?

Utilizzare una lampadina alogena di tipo G9, 20-40 W, 230 V~, resistente a 300 °C. Scollegare il forno, rimuovere il coperchio e sostituire la lampadina senza toccare il vetro a mani nude.

Come impostare l'orologio del forno?

Accendere il forno, accedere al menu Impostazioni, selezionare 'OROLOGIO'. Utilizzare i tasti + o - per impostare l'ora, poi i minuti, e confermare con √.

Quali accessori sono forniti con il forno?

Il forno viene fornito con una griglia metallica, una leccarda e una teglia da forno. A seconda del modello, possono essere incluse guide scorrevoli. Altri accessori sono disponibili opzionalmente.

Cosa fare se il forno produce odori al primo utilizzo?

È normale. Per eliminare gli odori di fabbricazione, riscaldare il forno vuoto a 200 °C per circa un'ora utilizzando una funzione a circolazione d'aria (es. Calore pulsato). Areare la stanza dopo.

MANUALE UTENTE W6 OS4 4S1 H BL WHIRLPOOL

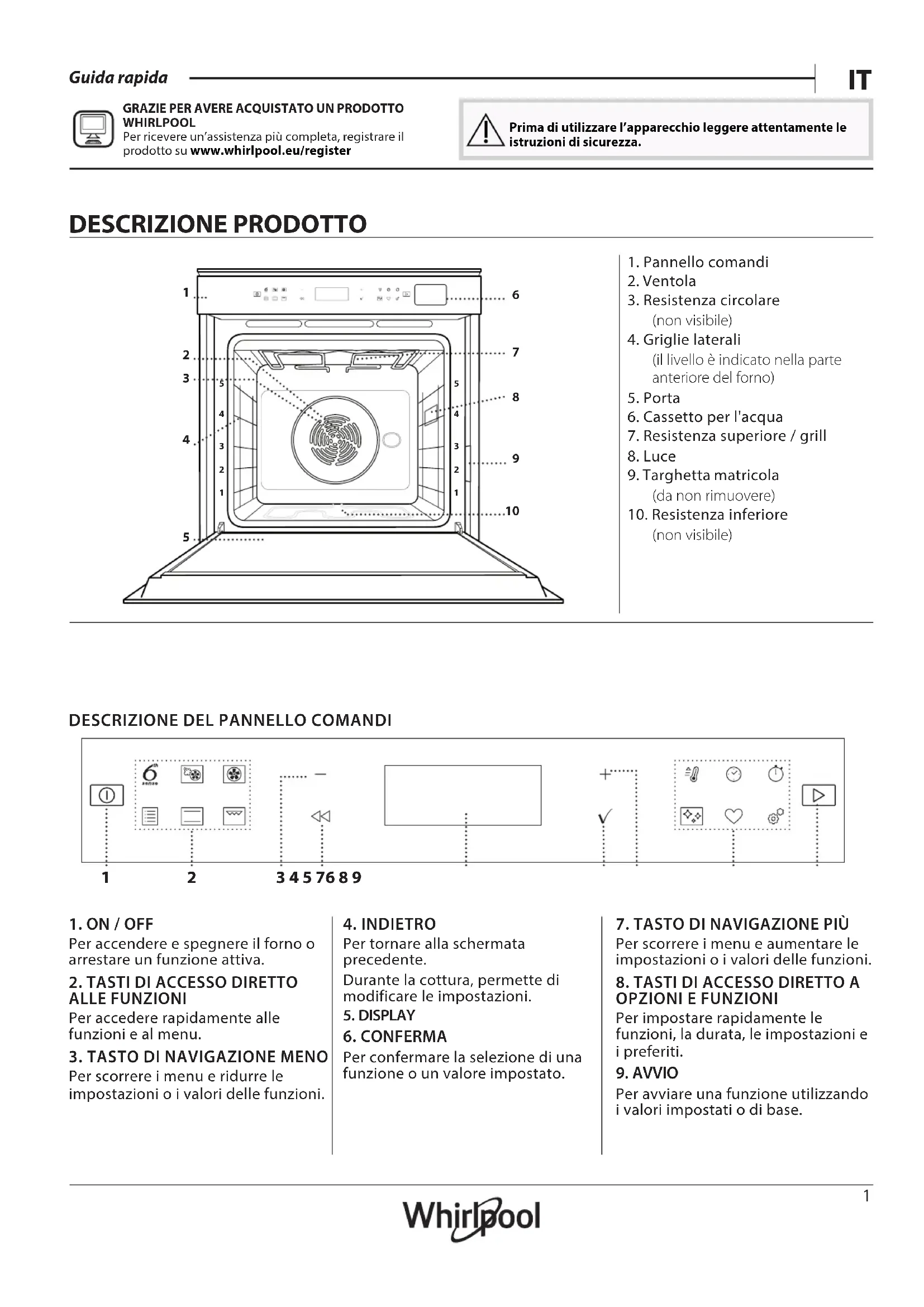

DESCRIZIONE PRODOTTO

1 2 3 4 5 6 7 8 9 10 5

1. Pannello comandi
2. Ventola
3. Resistenza circolare (non visibile)
4. Griglie laterali (il livello è indicato nella parte anteriore del forno)
5. Porta
6. Cassetto per l'acqua
7. Resistenza superiore / grill
8. Luce
9. Targhetta matricola (da non rimuovere)
10. Resistenza inferiore (non visibile)

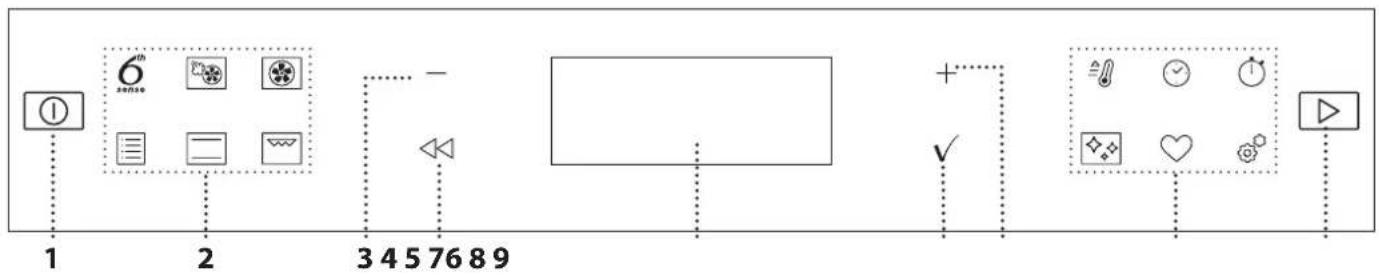

DESCRIZIONE DEL PANNELLO COMANDI

1. ON / OFF

Per accendere e spegnere il forno o arrestare un funzione attiva.

2. TASTI DI ACCESSO DIRETTO ALLE FUNZIONI

Per accedere rapidamente alle funzioni e al menu.

3. TASTO DI NAVIGAZIONE MENO

Per scorrere i menu e ridurre le impostazioni o i valori delle funzioni.

4. INDIETRO

Per tornare alla schermata precedente.

Durante la cottura, permette di modificare le impostazioni.

5. DISPLAY

6. CONFERMA

Per confermare la selezione di una funzione o un valore impostato.

7. TASTO DI NAVIGAZIONE PIÙ

Per scorrere i menu e aumentare le impostazioni o i valori delle funzioni.

8. TASTI DI ACCESSO DIRETTO A OPZIONI E FUNZIONI

Per impostare rapidamente le funzioni, la durata, le impostazioni e i preferiti.

9. AVVIO

Per avviare una funzione utilizzando i valori impostati o di base.

ACCESSORI

GRIGLIA LECCARDA TEGLIA GUIDE SCORREVOLI *

Da usare per la cottura degli alimenti o come supporto per pentole, tortiere e altri utensili da cucina.

Da posizionare sotto la griglia per raccogliere i succhi di cottura o come piastra per cuocere carni, pesci, verdure, focacce, ecc.

Da usare per cuocere prodotti di panetteria e pasticceria, ma anche carne arrosto, pesce al cartoccio, ecc.

Per facilitare l'inserimento o la rimozione degli accessori.

* Disponibile solo su alcuni modelli

Il numero e il tipo di accessori possono variare a seconda del modello acquistato.

È possibile acquistare separatamente altri accessori presso il Servizio Assistenza.

INSERIRE LA GRIGLIA E ALTRI ACCESSORI

Inserire la griglia orizzontalmente facendola scivolare sulle griglie laterali inserendo dapprima il lato rialzato orientato verso l'alto.

Gli altri accessori, come la leccarda o la teglia, si inseriscono orizzontalmente come la griglia.

RIMUOVERE E RIMONTARE LE GRIGLIE LATERALI

. Per togliere una griglia laterale, sollevarla e quindi estrarre delicatamente la parte inferiore dalla sede: a questo punto è possibile rimuovere le griglie.

. Per rimontare le griglie, inserirle dapprima nelle sedi superiori. Avvicinarle alla cavità tenendo sollevato, quindi abbassarle in posizione nelle sedi inferiori.

MONTARE LE GUIDE SCORREVOLI (SE PRESENTI)

Togliere dal forno le griglie laterali e rimuovere la protezione in plastica dalle guide scorrevoli.

Ancorare alla griglia laterale la clip superiore della guida e farla scivolare fino a fine corsa. abbassare in posizione l'altra clip. Per fissare la guida, premere la parte inferiore della clip contro la griglia laterale. Assicurarsi che le guide possano scorrere liberamente. Ripetere questa operazione sull'altra griglia laterale, allo stesso livello.

Nota: le guide scorrevoli possono essere montate a qualsiasi livello.

FUNZIONI

6 ^th SENSE

Questa funzione permette la cottura completamente automatica di tutte le pietanze (lasagne, carne, pesce, verdure, torte dolci e salate, pane, pizza).

Per utilizzare al meglio questa funzione si raccomanda di seguire le indicazioni della tabella di cottura.

TERMOVENTILATO + VAPORE

Combinando le proprietà del vapore con quelle della cottura termoventilata, questa funzione permette di ottenere una cottura piacevolmente croccante e dorata all'esterno mantenendo l'interno tenero e succoso. Per ottenere risultati ottimali, si consiglia di scegliere un livello di vapore ALTO per il pesce, MEDIO per la carne e BASSO per pane e dolci.

TERMOVENTILATO

Per cuocere contemporaneamente su più ripiani (massimo tre) alimenti diversi che richiedono la medesima temperatura di cottura. Questa funzione permette di eseguire la cottura senza trasmissione di odori da un alimento all'altro.

FUNZIONI TRADIZIONALI

• VENTILATO

Per cuocere carni o torte ripiene su un solo ripiano.

• FUNZIONI COOK 4

Per cuocere contemporaneamente su quattro ripiani alimenti diversi che richiedono la medesima temperatura di cottura. Questa funzione può essere utilizzata per cuocere biscotti, torte, pizze (anche surgelate) e per preparare un pasto completo. Per ottenere risultati ottimali si raccomanda di seguire la tabella di cottura.

• TURBO GRILL

Per arrostire grossi tagli di carne (cosciotti, roast beef, polli). Si consiglia di utilizzare una leccarda per raccogliere i liquidi di cottura: posizionarla un livello sotto la griglia e aggiungere 500 ml di acqua potabile.

• CIBI SURGELATI

Questa funzione seleziona automaticamente la temperatura e la modalità di cottura ottimali per 5 diverse categorie di alimenti pronti surgelati. Non è necessario preriscaldare il forno.

• FUNZIONI SPECIALI

» MAXI COOKING

Per cuocere tagli di carne di grosse dimensioni (superiori ai 2,5 kg). Si suggerisce di girare la carne durante la cottura per ottenere una doratura omogenea su entrambi i lati. È preferibile irrorarla di tanto in tanto con il fondo di cottura per evitare che si asciughi eccessivamente.

» LIEVITAZIONE

Per ottenere una lievitazione ottimale di impasti dolci o salati. Per preservare la qualità della lievitazione, non attivare la funzione se il forno è ancora caldo dopo un ciclo di cottura.

» SCONGELARE

Per velocizzare lo scongelamento degli alimenti. Disporre gli alimenti sul ripiano intermedio. Si suggerisce di lasciare l'alimento nella sua confezione per impedire che si asciughi eccessivamente all'esterno.

» TIENI IN CALDO

Per mantenere caldi e croccanti cibi appena cotti.

» ECO TERMOVENTILATO

Per cuocere arrosti ripieni e filetti di carne su uno stesso ripiano. La circolazione intermittente dell'aria impedisce un'eccessiva asciugatura degli alimenti. In questa funzione ECO la luce rimane spenta durante la cottura. Per utilizzare il ciclo ECO e ottimizzare quindi i consumi energetici, la porta forno non deve essere aperta fino a completamento della cottura del cibo.

STATICO

Per cuocere qualsiasi tipo di pietanza su un solo ripiano.

GRILL

Per grigliare bistecche, spiedini e salsicce, gratinare verdure o dorare il pane. Per la grigliatura delle carni, si consiglia di utilizzare una leccarda per raccogliere il liquido di cottura: posizionarla un livello sotto la griglia e aggiungere 500 ml di acqua potabile.

PRERISC RAPIDO

Per preriscaldare rapidamente il forno.

TIMER

Per modificare i tempi di cottura delle funzioni.

CONTA MINUTI

Per impostare il timer senza attivare una funzione.

PULIZIA

- SMART CLEAN

L'azione del vapore rilasciato durante questo speciale ciclo di pulizia a bassa temperatura permette di rimuovere facilmente sporco e residui di cibo. Versare 200 ml di acqua potabile sul fondo del forno, attivando la funzione a forno freddo.

• SCARICO ACQUA

Per svuotare automaticamente la caldaia, evitando che rimangano residui d'acqua quando l'apparecchio deve restare inutilizzato per un certo periodo.

• DECALCIFICAZIONE

Per rimuovere i depositi di calcare dalla caldaia. Si consiglia di attivare la funzione a intervalli regolari. In caso contrario, sul display comparirà un messaggio per ricordare che è necessario pulire il forno.

IMPOSTAZIONI

Per regolare le impostazioni del forno.

Attivando la modalità "ECO", la luminosità del display si riduce e la luce si spegne dopo 1 minuto per risparmiare energia. Il display si riattiva automaticamente premendo un tasto qualsiasi.

Se la modalità "DEMO" è impostata su "On", tutti i comandi sono operativi e i menu sono disponibili ma il forno non viene riscaldato. Per disattivare questa modalità, accedere a "DEMO"

dal menu "IMPOSTAZIONI" e scegliere "Off".

Selezionando "RESET", l'apparecchio si spegne e vengono ripristinate le impostazioni della prima accensione. Tutte le impostazioni successive vengono cancellate.

PREFERITI

Per richiamare la lista delle 10 funzioni preferite.

PRIMO UTILIZZO

1. SELEZIONARE LA LINGUA

Alla prima accensione, è necessario impostare lingua e ora: Sul display compare "English".

1. English

Premere d-per-scorrere tra le lingue disponibili e selezionare quella desiderata.

Premere √ per confermare la selezione.

Nota: la lingua potrà essere cambiata successivamente selezionando "LINGUA" nel menu "IMPOSTAZIONI", accessibile premendo.

2. IMPOSTARE L'ASSORBIMENTO DI POTENZA

Il forno è programmato per assorbire una potenza elettrica compatibile con una rete domestica di capacità superiore a 3 kW (16): nel caso si disponga di una potenza inferiore, è necessario diminuire questo valore (13).

POTENZA 16

Ruotare la manopola di regolazione per selezionare 16 "Alto" o 13 "Basso" e premere √ per confermare.

USO QUOTIDIANO

1. SELEZIONARE UNA FUNZIONE

Premere per accendere il forno: il display mostrerà l'ultima funzione utilizzata o il menu principale.

Per selezionare una funzione è possibile premere l'icona corrispondente (per le funzioni principali) oppure scegliere la voce desiderata da un menu: Per selezionare una funzione da un menu (il display mostrerà la prima voce disponibile), premere + o per selezionare la voce desiderata, quindi premere √ per confermare.

2. IMPOSTARE LA FUNZIONE

Dopo avere selezionato la funzione desiderata è possibile modificarne le impostazioni. Il display mostra in sequenza i valori che è possibile modificare. Premendo «» è possibile modificare nuovamente l'impostazione precedente.

TEMPERATURA / LIVELLO GRILL / LIVELLO VAPORE

TEMPERATURA 200°C

Quando il valore lampeggia sul display, premere e per—regolarlo, quindi premere √ per confermare e procedere con le impostazioni seguenti (per i valori che è possibile modificare).

3. IMPOSTARE L'ORA

Dopo avere selezionato la potenza, è necessario impostare l'ora: sul display lampeggiano le due cifre relative all'ora.

12:00 OROLOGIO

Premere d-per-impostare l'ora corrente e premere : sul √ display lampeggiano le due cifre relative ai minuti.

Premere + o per impostare i minuti e premere per confermare.

Nota: dopo un'interruzione prolungata della corrente potrebbe essere necessario impostare nuovamente l'ora. Selezionare "OROLOGIO" nel menu "IMPOSTAZIONI", accessibile premendo

4. RISCALDARE IL FORNO

Un nuovo forno può rilasciare degli odori dovuti alla lavorazione di fabbrica: questo è normale.

Prima di cucinare gli alimenti è dunque raccomandato di riscaldare a vuoto il forno per rimuovere ogni odore. Rimuovere protezioni di cartone o pellicole trasparenti e togliere gli accessori dal forno. Riscaldare il forno a 200°C per circa 1 ora utilizzando preferibilmente una funzione ventilata ("Termoventilato" o "Ventilato").

Nota: si raccomanda di ventilare la stanza dopo il primo utilizzo.

Usare la stessa procedura per impostare la potenza del grill: Sono disponibili tre livelli di potenza per il grill: 3 (alto), 2 (medio), 1 (basso).

Nella funzione "Termoventilato + Vapore", è possibile scegliere la quantità di vapore tra i seguenti valori: 1 (Basso), 2 (Medio), 3 (Alto).

Nota: una volta attivata la funzione, sarà possibile modificare la temperatura o la potenza del grill usando + o —.

DURATA

DURATA - - : - - 180°C

Quando l'icona lampeggia sul display, premere o per - impostare il tempo di cottura desiderato, quindi premere √ per confermare. È possibile non impostare la durata se si preferisce gestire manualmente il tempo di cottura: Premere √ o per confermare e avviare la funzione. Selezionando questa modalità non è possibile programmare un avvio ritardato.

Nota: durante la cottura, premendo ☺ è possibile regolare il tempo impostato: premere + o per modificare il valore, quindi premere √ per confermare.

FINE COTTURA (AVVIO RITARDATO)

In molte funzioni, una volta impostato un tempo di cottura è possibile posticipare l'avvio della funzione programmando l'ora di fine. Il display mostra l'ora di fine mentre l'icona ☺ lampeggia.

12:50 180°C FINE COTTURA

Premere e per impostare l'ora di fine cottura desiderata, quindi premere √ per confermare e attivare la funzione. Introdurre gli alimenti nel forno e chiudere lo sportello: la funzione si avvierà automaticamente dopo un periodo di tempo calcolato per terminare la cottura all'orario impostato.

Nota: programmare l'avvio ritardato di una cottura, disattiva in ogni caso la fase di preriscaldamento del forno: la temperatura desiderata viene raggiunta gradualmente, quindi i tempi di cottura si allungheranno leggermente rispetto a quanto indicato nella tabella di cottura. Durante il tempo di attesa, è possibile premere + o — per regolare l'ora di fine programmata oppure premere per modificare altre impostazioni. Premendo ⚙, è possibile alternare la visualizzazione tra l'ora di fine cottura e la durata.

.6 ^th SENSE

Queste funzioni selezionano automaticamente la modalità, la temperatura e la durata di cottura più adatte per ottenere risultati ottimali.

Alla richiesta, sarà sufficiente indicare le caratteristiche degli alimenti per ottenere un risultato ottimale.

PESO / ALTEZZA / PIZZA (LIVELLI TEGLIA ROTONDA)

6 KG 1.2 CHILOGRAMMI

Per impostare questa funzione correttamente, seguire le indicazioni che compaiono sul display: alla richiesta, premere + o per impostare i valori desiderati, quindi premere pek/ confermare.

GRADO DI COTTURA / DORATURA

In alcune funzioni 6 ^th Sense è possibile regolare il grado di cottura.

6 GRADO DI COTTURA

Alla richiesta, premere o per selezionare il livello desiderato tra la cottura al sangue (-1) e un risultato ben cotto (+1). Premere √ o per confermare e avviare la funzione.

Allo stesso modo, in alcune funzioni 6 ^th Sense è possibile regolare il grado di doratura tra un valore minimo (-1) e un valore massimo (1).

.COTTURA A VAPORE

Selezionando la funzione "Termoventilato + Vapore" o una delle altre funzioni 6 ^th Sense preimpostate, è possibile cuocere qualsiasi tipo di pietanza con l'uso del vapore. Il vapore penetra negli alimenti in modo più veloce e uniforme rispetto alla sola aria calda utilizzata nelle funzioni tradizionali: questa azione riduce i tempi di cottura, preservando le preziose sostanze nutritive degli alimenti e assicurando risultati eccellenti e saporiti in tutte le preparazioni. È importante che la porta del forno rimanga chiusa per l'intera durata della cottura a vapore.

Per procedere alla cottura a vapore, sarà necessario riempire il serbatoio interno del forno usando il cassetto posto sul pannello comandi.

Quando il display mostra i messaggi "AGGIUNGI ACQUA" o "RIEMPI CASSETTO", aprire il cassetto premendolo leggermente. Versare acqua potabile finché compare il messaggio "SERBATOIO PIENO". Il serbatoio ha una capienza massima di circa 1,5 litri.

Sarà necessario aggiungere acqua solo se il livello del serbatoio non è sufficiente per completare la cottura.

Si raccomanda di non riempire il serbatoio a forno spento o prima che compaia il messaggio corrispondente sul display.

3. AVVIARE LA FUNZIONE

Dopo avere confermato i valori predefiniti o avere applicato le impostazioni preferite, premere ▶ per attivare la funzione prescelta.

Se è stato impostato un avvio ritardato, premendo ▶ sarà possibile annullare il ritardo e avviare subito la funzione programmata.

Nota: dopo avere selezionato una funzione, il display consiglia il livello più adatto per quella funzione.

La funzione avviata può essere interrotta in qualsiasi momento premendo ①.

Se il forno è caldo e la funzione prevede una determinata temperatura massima, sul display compare un messaggio corrispondente. Premere ◀ per tornare alla schermata precedente e scegliere un'altra funzione, oppure attendere il completo raffreddamento del forno.

4. PRERISCALDAMENTO

In alcune funzioni, è prevista una fase di preriscaldamento del forno: una volta avviata la funzione, il display segnala che si è attivata la fase di preriscaldamento.

PRERISCALDA 180°C

Al termine di questa fase, un segnale acustico e il display indicheranno che il forno ha raggiunto la temperatura impostata e comparirà la richiesta "AGG. ALIMENTO". A questo punto, aprire la porta, inserire gli alimenti nel forno, chiudere la porta e procedere alla cottura.

Nota: introdurre gli alimenti nel forno prima della fine del preriscaldamento può avere effetti negativi sui risultati della cottura. Aprendo la porta durante la fase di preriscaldamento, questa si interrompe temporaneamente.

Il tempo di cottura non comprende la fase di preriscaldamento. La temperatura finale del forno può essere modificata usando + o - .

5. METTERE IN PAUSA LA COTTURA / GIRARE O CONTROLLARE GLI ALIMENTI

Aprendo la porta, le resistenze vengono disattivate e la cottura viene temporaneamente interrotta.

Per riprendere la cottura, chiudere la porta.

Alcune funzioni 6 ^th Sense prevedono che gli alimenti vengano girati durante la cottura.

Questa richiesta sarà segnalata da un segnale acustico e da un messaggio corrispondente sul display. Aprire la porta, eseguire l'operazione indicata sul display e chiudere la porta per riprendere la cottura.

Allo stesso modo, quando manca il 10% del tempo di cottura impostato, il forno richiede di controllare gli alimenti.

6 0:05 CONTROLLARE IL C

Questa richiesta sarà segnalata da un segnale acustico e da un messaggio corrispondente sul display. Controllare gli alimenti, chiudere la porta e riprendere la cottura.

Nota: premendo ▶ è possibile ignorare le operazioni richieste. In ogni caso, una volta trascorso un certo tempo senza che l'operazione venga eseguita, il forno riprende automaticamente la cottura.

6. FINE COTTURA

Allo scadere del tempo programmato, un segnale acustico e il display indicheranno che la cottura è terminata.

FINE - - : - - 180°C

Premere per continuare la cottura in modalità manuale (senza timer) o premere + per prolungare il tempo di cottura impostando una nuova durata. In entrambi i casi, i parametri di cottura saranno mantenuti.

Dopo avere estratto le pietanze, lasciar raffreddare il forno con la porta chiusa.

DORATURA

Con alcune funzioni, alla fine della cottura il forno consente di dorare la superficie del cibo grazie all'utilizzo del grill.

- - - : - 180°C v PER DORATURA

Quando il display mostra il messaggio corrispondente, premendo √ viene avviato un ciclo di doratura di cinque minuti. Questa funzione può essere interrotta in qualsiasi momento premendo ① per spegnere il forno.

. PREFERITI

Al termine della cottura, sul display compare un messaggio che propone di salvare la funzione nella lista dei preferiti con un numero da 1 a 10.

180°C PAG: PREFERITO?

Se si desidera salvare la funzione tra i preferiti e memorizzare le impostazioni correnti per usi successivi premere √, oppure premere ≪ per ignorare la richiesta.

Dopo avere premuto premere o per selezionare il numero di posizione, quindi premere per confermare.

Nota: se la memoria è piena o la posizione è già occupata, viene chiesto di confermare la sovrascrittura della funzione precedente.

Per richiamare successivamente le funzioni salvate premere ♥: il display mostrerà la lista delle funzioni preferite.

2:00 180°C 1. STATICO

Premere e per selezionare la funzione, confermarla premendo √ e premere per attivarla.

PULIZIA

• SMART CLEAN

Premere ☐ per visualizzare "Smart Clean" sul display.

0:35 Smart clean

Premere per attivare la funzione: il display indicherà le operazioni richieste per ottenere una pulizia ottimale: seguire le indicazioni e quindi premere √. Una volta eseguite tutte le operazioni preliminari, alla richiesta del forno premere ▶ per attivare il ciclo di pulizia.

Nota: Si raccomanda di non aprire la porta del forno durante il ciclo di pulizia per evitare perdite di vapore, che potrebbero avere un effetto negativo sul risultato finale.

A ciclo ultimato, il relativo messaggio di avviso lampeggia sul display. Lasciar raffreddare il forno, quindi pulire e asciugare le superfici interne con un panno o una spugna.

• SCARICO

Questa funzione permette di scaricare l'acqua per impedire che ristagni nel serbatoio. Per un utilizzo ottimale dell'apparecchio, si consiglia di effettuare sempre lo scarico ogni volta che si utilizza il forno con un ciclo a vapore. Una volta selezionata la funzione

"Scarico acqua", premere ▶ e seguire le azioni indicate: aprire la porta e appoggiare una caraffa capiente sotto l'ugello di scarico, situato nella parte in basso a destra del pannello. Una volta iniziato lo scarico, tenere la caraffa in posizione fino al termine del processo. La durata media dello scarico a pieno carico è di circa tre minuti. Se necessario, è

possibile mettere in pausa il processo di scarico premendo il pulsante INDIETRO o STOP (per esempio nel caso in cui la vasca fosse già piena d'acqua a metà del processo di scarico).

La caraffa deve avere una capienza minima di 2 litri.

Nota: per garantire che l'acqua sia fredda, non è possibile eseguire questa attività prima che siano trascorse 4 ore dall'ultimo ciclo (o dall'ultima volta che il prodotto è stato alimentato). Durante questo tempo di attesa il display mostrerà il seguente feedback "L'ACQUA È CALDA - ATTENDERE".

• DECALCIFICAZIONE

Questa funzione speciale, che viene attivata periodicamente, ha lo scopo di mantenere il serbatoio e il circuito del vapore in

condizioni ottimali.

Il messaggio verrà visualizzato sul display, per ricordare di eseguire questa operazione regolarmente. Il fabbisogno di decalcificazione viene attivato dal numero di cicli di cottura a vapore eseguiti o dalle ore di lavoro del bollitore a vapore dall'ultimo ciclo di decalcificazione (vedere la tabella sottostante).

II MESSAGGIO "DECALCIF." appare dopo COSA FARE
15 cicli di cottura a vapore	Si consiglia la decalcificazione
22 ore di cottura a vapore
20 cicli di cottura a vapore	Non è possibile eseguire un ciclo a vapore fino a quando non viene eseguito un ciclo di decalcificazione
30 ore di cottura a vapore

La procedura di decalcificazione può essere eseguita ognivalvolta l'utente desideri una pulizia più profonda del serbatoio e del circuito del vapore interno.

La durata media della funzione è di circa 180 minuti. Dopo avere avviato la funzione, eseguire le operazioni indicate sul display.

Nota: è possibile mettere in pausa la funzione; se tuttavia si sceglie di annullarla, sarà necessario ripetere l'intero ciclo di decalcificazione dall'inizio.

» FASE 1: SCARICO IN CORSO (fino a 3 min.)

Quando il display visualizza , procedere con lo scarico come descritto nel paragrafo dedicato allo Scarico.

Nota: per garantire che l'acqua sia fredda, non è possibile eseguire questa attività prima che siano trascorse 4 ore dall'ultimo ciclo (o dall'ultima volta che il prodotto è stato alimentato). Durante questo tempo di attesa il display mostrerà il seguente feedback "L'ACQUA È CALDA - ATTENDERE". La caraffa deve avere una capienza minima di 2 litri.

» FASE 2: DECALCIFICAZIONE IN CORSO (\~120 MIN.)

Quando il display visualizza , versare la soluzione decalcificante nel cassetto. Si consiglia di preparare la soluzione decalcificante versando 3 bustine (corrispondenti a 75g) di anticalcare specifico Oven WPRO * in 1,7 litri d'acqua potabile a temperatura ambiente.

= 75 g 1 + + 2 3 1,7 Liters

Una volta versata la soluzione decalcificante all'interno del cassetto, premere ▶ per avviare il processo di decalcificazione principale. Le fasi di decalcificazione non richiedono la presenza dell'utente davanti all'apparecchio. Al termine di ogni fase, verrà riprodotto un feedback acustico e il display mostrerà le istruzioni per procedere con la fase successiva.

» FASE 3: SCARICO IN CORSO (fino a 3 min.)

Quando il display visualizza, procedere con lo scarico come descritto nel paragrafo dedicato allo Scarico.

» FASE 4: RISCIACQUO (\~20 min.)

Il ciclo di risciacquo ha la funzione di pulire il serbatoio e il circuito del vapore.

Quando il display visualizza <AGGIUNGERE ACQUA PER RISCIACQUARE, versare l'acqua potabile nel cassetto, fino a quando il display mostra "SERBATOIO PIENO", quindi premere ▶ per avviare il primo risciacquo.

» FASE 5: SCARICO (fino a 3 min.)
» FASE 6: RISCIACQUO (\~20 min.)
» FASE 7: SCARICO (fino a 3 min.)
» FASE 8: RISCIACQUO (\~20 min.)
» FASE 9: SCARICO (fino a 3 min.)

Dopo l'ultima operazione di scarico premere OK per completare la decalcificazione. Quando la procedura di decalcificazione è completata, sarà possibile utilizzare tutte le funzioni del vapore.

*WPRO è il decalcificante professionale consigliato per ottenere prestazioni sempre ottimali dalle funzioni di cottura a vapore del forno. Seguire le istruzioni riportate sulla confezione del prodotto. Per ordini e informazioni, contattare il Servizio Assistenza o www.whirlpool.eu

Whirlpool non sarà responsabile per i danni causati dall'impiego di altri prodotti di pulizia reperibili in commercio.

.CONTA MINUTI

Quando il forno è spento, il display può essere utilizzato come contaminuti. Per attivare questa funzione, assicurarsi che il forno sia spento e premere + o : sul display lampeggerà l'icona. ⏻ Premere + o per impostare il tempo desiderato, quindi premere √ per attivare il timer.

00:5 CONTA MINUTI

Un segnale acustico e il display avviseranno che il conto alla rovescia è terminato.

Nota: il conta minuti non attiva nessun ciclo di cottura. Premere+o — per modificare il tempo impostato sul timer; per spegnere il timer in qualsiasi momento, premere ◀ o ⏻.

Dopo avere attivato il conta minuti, è anche possibile selezionare e attivare una funzione. Premere Ⓐ per accendere il forno, quindi selezionare la funzione desiderata. Una volta avviata la funzione, il timer continuerà autonomamente il conto alla rovescia senza interferire sulla funzione stessa.

Nota: Durante questa fase non sarà possibile vedere il contaminuti (sarà visualizzata solo l'icona ⭕), ma il conto alla rovescia continuerà. Per tornare a visualizzare il contaminuti, premere ⭕ per interrompere la funzione correntemente attiva.

.BLOCCO TASTI

Per bloccare i tasti, tenere premuto per almeno cinque secondi. Per disattivare, ripetere la stessa procedura.

0:30 180°C BLOCCO TASTI

Nota: questa funzione può essere attivata anche durante la cottura. Per ragioni di sicurezza, è possibile spegnere il forno in ogni momento premendo [O].

CATEGORIE DI ALIMENTI QUANTITÀ CONSIGLIATA				GIRARE (del tempo di cottura)	LIVELLO E ACCESSORI
LASAGNA - 0,5 - 3 kg -					2
CARNE	Manzo arrosto	Arrosto (imp. cottura 0)	0,6 - 2 kg -		3
		Hamburger (imp. cottura 0)	1,5 - 3 cm 3/5		5 4
	Maiale-arrosto	Arrosto	0,6 - 2,5 kg -		3
		Salsicce & wurstel 1,5 - 4 cm 2/3			5 4
	Pollo-arrosto	Intero	0,6 - 3 kg -		2
		Filetto & petto 1 - 5 cm 2/3			5 4
	Spiedini una griglia 1/2				5 4
PESCE	Filetti 0,5 - 3 cm -				3 2
	Filetti-surgelati 0,5 - 3 cm -				3 2
VERDURE	Verdure-arrostite	Patate	0,5 - 1,5 kg -		3
		Verdure-ripiene	0,1 - 0,5 kg cad	-	3
		Verdure-arrostite	0,5 - 1,5 kg -		3
	Verdure-gratinate	Patate	una teglia	-	3
		Pomodori	una teglia	-	3
		Peperoni	una teglia	-	3
		Broccoli	una teglia	-	3
		Cavolfiori	una teglia	-	3
		Altro	una teglia	-	3
TORTE & DOLCI	Torte lievitate	Pan di spagna	0,5 - 1,2 kg	-	3
	Pasticceria & torte ripiene	Biscotti	0,2 - 0,6 kg -		3
		Bignè	una teglia	-	3
		Crostata	0,4 - 1,6 kg -		3
		Strudel	0,4 - 1,6 kg -		3
		Torta ripiena alla frutta	0,5 - 2 kg -		3
TORTA SALATA	-		0,8 - 1,2 kg	-	2
PANE	Panini 🎨		60 - 150 g l'uno	-	3
	Pane in cassetta 🎨		400 - 600 g l'uno	-	2
	Pane grande 🎨		0,7 - 2,0 kg	-	2
	Baguette 🎨		200 - 300 g l'uno	-	3
PIZZA	Sottile		Teglia rotonda	-	2
	Alta		Teglia rotonda	-	2
	Surgelati		Livelli 1 - 4	-	2

ACCESSORI

Griglia

Pirofila o tortiera su griglia su griglia

Leccarda / teglia o pirofila su griglia

Leccarda / teglia

Leccarda con 500 ml di acqua

TABELLA DI COTTURA TERMOVENTILATO + VAPORE

RICETTA	LIVELLO VAPORE	PRERISCALD.	TEMPERATURA (°C)	DURATA (Min)	RIPIANO E ACCESSORI
Pasta frolla / Biscotti BASSO Si 140 - 150 35 - 55					3
Tortine / Muffin BASSO Si 160 - 170 30 - 40					3
Torte lievitate BASSO Si 170 - 180 40 - 60					2
Pan di spagna BASSO Si 160 - 170 30 - 40					2
Focaccia BASSO Si 200 - 220 20 - 40					3
Pagnotta BASSO Si 170 - 180 70 - 100					3
Panini	BASSO Si 200 - 220 30 - 50				3
Baguette BASSO Si 200 - 220 30 - 50					3
Patate arrosto	MEDIO	Si 200 - 220 50 - 70			3
Vitello / Manzo / Maiale 1 Kg	MEDIO	Si	180 - 200	60 - 100	3
Vitello / Manzo / Maiale (spezzatino)	MEDIO	Si	160 - 180	60-80	3
Roast beef al sangue 1 kg	MEDIO	Si	200 - 220	40 - 50	3
Roast beef al sangue 2 kg	MEDIO	Si	200	55 - 65	3
Coscia d'agnello	MEDIO	Si	180 - 200	65 - 75	3
Stinco di maiale stufato	MEDIO	Si	160 - 180	85 - 100	3
Pollo / Faraona / Anatra (1-1,5 kg)	MEDIO	Si	200 - 220	50 - 70	3
Pollo / Faraona / Anatra (in pezzi)	MEDIO	Si	200 - 220	55 - 65	3
Verdure ripiene(pomodori, zucchine, melanzane)	MEDIO	Si 180 - 200 25 - 40			3
Filetti pesce	ALTO	Si	180 - 200	15 - 30	3

ACCESSORI

Griglia

Pirofila o tortiera su griglia su griglia

Leccarda / teglia o pirofila su griglia

Leccarda / teglia

Leccarda con 500 ml di acqua

TABELLA DI COTTURA

RICETTA FUNZIONE PRERISCALD. TEMPERATURA (°C) DURATA (min.)									RIPIANO E ACCESSORI
Torte lievitate / Pan di Spagna		Si 170 30 - 50				2
		Si	160		30 - 50	2
		Si	160		30 - 50	4	1
Torte ripiene(cheesecake, strudel, torta di mele)		Si	160 - 200		30 - 85	3
		Si	160 - 200		35 - 90	4	1
Biscotti / Pasta frolla		Si	150		20 - 40	3
		Si	140		30 - 50	4
		Si	140		30 - 50	4	1
		Si 135	40 - 60			5	3	1
Tortine / Muffin		Si 170	20 - 40			3
		Si	150		30 - 50	4
		Si	150		30 - 50	4	1
		Si	150		40 - 60	5	3	1
Bigné		Si	180 - 200		30 - 40	3
		Si	180 - 190		35 - 45	4	1
		Si	180 - 190		35 - 45*	5	3	1
Meringhe		Si	90		110 - 150	3
		Si	90		130 - 150	4	1
		Si	90		140 - 160*	5	3	1
Pizza / Pane / Focaccia		Si	190 - 250		15 - 50	2
		Si	190 - 230		20 - 50	4	1
Pizza (sottile, alta, focaccia)		Si	220 - 240		25 - 50*	5	3	1
Pizza surgelata		Si	250		10 - 15	3
		Si	250		10 - 20	4	1
		Si	220 - 240		15 - 30	5	3	1
Torte salate(torta di verdura, torta salata)		Si	180 - 190		45 - 55	3
		Si	180 - 190		45 - 60	4	1
		Si	180 - 190		45 - 70*	5	3	1
Vols-au-vent / Salatini di pasta sfoglia		Si	190 - 200		20 - 30	3
		Si	180 - 190		20 - 40	4	1
		Si	180 - 190		20 - 40*	5	3	1

IT

RICETTA FUNZIONE PRERISCALD. TEMPERATURA (°C) DURATA (min.)					RIPIANO E ACCESSORI
Lasagne / Flan / Pasta al forno / Cannelloni		Si 190 - 200 45 - 65			3
Agnello / Vitello / Manzo / Maiale (1 kg)		Si	190 - 200	80 - 110	3
Maiale arrosto con cotenna 2 kg - 170 110 - 150					2
Pollo / Coniglio / Anatra (1 kg)		Si	200 - 230	50 - 100	3
Tacchino / Oca (3 kg)		Si	190 - 200	80 - 130	2
Pesce al forno / al cartoccio (filetti, intero)		Si 180 - 200	40 - 60		3
Verdure ripiene (pomodori, zucchine, melanzane)		Si 180 - 200	50 - 60		2
Pane tostato		-	3 (Alta)	3 - 6	5
Filetti / Tranci di pesce		-	2 (media)	20 - 30 **	4 3
Salsicce / Spiedini / Costine / Hamburger		-	2 - 3 (media - alto)	15 - 30 **	5 4
Pollo arrosto (1-1,3 kg)		-	2 (media)	55 - 70 ***	2 1
Coscia d'agnello / Stinco		-	2 (media)	60 - 90 ***	3
Patate arrosto		-	2 (media)	35 - 55 ***	3
Verdure gratinate		-	3 (Alta)	10 - 25	3
Biscotti	Biscotti	Si	135	50 - 70	5 4 3 1
Crostate	Crostate	Si	170	50 - 70	5 4 3 1
Pizza tonda	Pizza	Si	210	40 - 60	5 4 2 1
Pasto completo: Crostata (Liv. 5) / Lasagne (Liv. 3) / Carne (Liv. 1)		Si	190	40 - 120 *	5 3 1
Pasto completo: Crostata di frutta (livello 5) / Verdure arrosto (livello 4) / Lasagne (livello 2) / Tagli di carne (livello 1)	Menu	Si	190	40 - 120 *	5 4 2 1
Lasagne e carne		Si	200	50 - 100 *	4 1
Carne e patate		Si	200	45 - 100 *	4 1
Pesce e verdure		Si	180	30 - 50 *	4 1
Arrosti ripieni		-	200	80 - 120 *	3
Tagli di carne (coniglio, pollo, agnello)		-	200	50 - 100 *	3

* Il tempo di cottura è indicativo: le pietanze possono essere tolte dal forno in tempi differenti secondo preferenza.
** Girare gli alimenti a metà cottura.
*** Girare gli alimenti a due terzi di cottura (se necessario).

COME LEGGERE LA TABELLA DI COTTURA

La tabella indica la funzione, gli accessori e il livello migliore da utilizzare per cuocere svariati tipi di cibo.

I tempi di cottura si intendono dall'introduzione degli alimenti nel forno, escluso il preriscaldamento (dove richiesto).

Le temperature e i tempi di cottura sono indicativi e dipendono dalla quantità di cibo e dal tipo di accessori.

Utilizzare inizialmente i valori più bassi consigliati e, se il risultato della cottura non è quello desiderato, passare a quelli più alti.

Si consiglia di utilizzare gli accessori in dotazione e tortiere o teglie possibilmente in metallo scuro. È possibile utilizzare anche tegami e accessori in pyrex o in ceramica, ma occorre considerare che i tempi di cottura si allungheranno leggermente.

ACCESSORI

Griglia

Pirofila o tortiera su griglia su griglia

Leccarda / teglia o pirofila su griglia

Leccarda / teglia

Leccarda con 500 ml di acqua

PULIZIA E MANUTENZIONE

Assicurarsi che il forno si sia raffreddato prima di eseguire ogni operazione.

Non utilizzare apparecchi a vapore.

Non usare pagliette metalliche, panni abrasivi e detergenti abrasivi o corrosivi che possano danneggiare le superfici.

Utilizzare guanti protettivi.

Il forno deve essere disconnesso dalla rete elettrica prima di effettuare operazioni di manutenzione.

SUPERFICI ESTERNE

. Pulire le superfici con un panno in microfibra umido. Se molto sporche, aggiungere qualche goccia di detergente neutro. Asciugare con un panno asciutto.
. Non usare detergenti corrosivi o abrasivi. Se inavvertitamente uno di questi prodotti dovesse venire a contatto con le superfici, pulire subito con un panno in microfibra umido.

SUPERFICI INTERNE

. Dopo ogni uso, lasciare raffreddare il forno e pulirlo preferibilmente quando è ancora tiepido per rimuovere incrostazioni e macchie dovute a residui di cibo; per asciugare la condensa dovuta alla cottura di alimenti con un elevato contenuto di acqua, usare a forno freddo un panno o una spugna.
. Attivare la funzione "Smart Clean" per una pulizia ottimale delle superfici interne.
. Pulire i vetri della porta con detergenti liquidi specifici.
. Per facilitare la pulizia della porta è possibile rimuoverla.

SOSTITUZIONE DELLA LAMPADINA

1. Scollegare il forno dalla rete elettrica.
2. Rimuovere le griglie laterali.
3. Estrarre la protezione della lampadina.
4. Sostituire la lampadina.
5. Riposizionare il coprilampada e premerlo con fermezza fino a quando scatta in posizione.
6. Riapplicare le griglie laterali.
7. Ricollegare il forno alla rete elettrica.

Questo prodotto contiene una sorgente luminosa con classe di efficienza energetica G.

ACCESSORI

Mettere a bagno gli accessori con detersivo per piatti dopo l'uso, maneggiandoli con guanti da forno, se ancora caldi. I residui di cibo possono essere rimossi con una spazzola per piatti o con una spugna.

CALDAIA

Per garantire prestazioni ottimali nel tempo, ed evitare incrostazioni dovute al deposito di calcare, si consiglia di attivare con regolarità le funzioni "Scarico acqua" e "Decalcificazione".

Se la funzione "Termoventilato + Vapore" è rimasta inutilizzata per un lungo periodo, si consiglia di effettuare un ciclo di cottura a forno vuoto riempiendo completamente il serbatoio.

Nota: usare solo lampade alogene da 20-40 W/230 \~ V tipo G9, T 300 °C. La lampada utilizzata nel prodotto è specifica per elettrodomestici e non è adatta per l'illuminazione di ambienti domestici (Regolamento (CE) 244/2009). Le lampadine sono disponibili presso il Servizio Assistenza.

- In caso di impiego di lampade alogene, non maneggiarle a mani nude, per evitare che vengano danneggiate dalle impronte digitali. Non far funzionare il forno senza prima aver riposizionato il coperchio.

RIMOZIONE E MONTAGGIO DELLA PORTA

1. Per rimuovere la porta, aprirla completamente e abbassare i fermi fino alla posizione di sblocco.

1. Chiudere la porta fino a quando è possibile. Prendere saldamente la porta con entrambe le mani, evitando di tenerla per la maniglia.

Per estrarla facilmente, continuare a chiuderla e contemporaneamente tirarla verso l'alto finché non esce dalle sedi. Togliere la porta e appoggiarla su un piano morbido.

~15° a b

1. Per rimontare la porta, avvicinarla al forno allineando i ganci delle cerniere alle proprie sedi e ancorare la parte superiore agli alloggiamenti.

2. Abbassare la porta e poi aprirla completamente. Abbassare i fermi nella posizione originale: fare attenzione che siano completamente abbassati.

Sarà necessario applicare una leggera pressione per assicurare il corretto posizionamento dei fermi.

"CLICK"

1. Provare a chiudere la porta, verificando che sia allineata al pannello di controllo. Se non lo fosse, ripetere tutte le operazioni: funzionando male, la porta potrebbe danneggiarsi.

RISOLUZIONE DEI PROBLEMI

Problema Possibile causa Soluzione
Il forno non funziona.	Interruzione della corrente elettrica.Disconnessione dalla rete elettrica.	Verificare che ci sia tensione in rete e che il forno sia collegato all'alimentazione elettrica.Spegnere e riaccendere il forno per verificare se il problema persiste.
Il display mostra la lettera "F" seguita da un numero o una lettera.	Il forno è guasto.	Spegnere e riaccendere il forno e verificare se l'inconveniente persiste.Provare a ripristinare l'apparecchio selezionando "RESET" dal menu "IMPOSTAZIONI".Contattare il più vicino Servizio Assistenza Clienti e specificare il numero che segue la lettera "F".
Il forno non si riscalda.	Se la modalità "DEMO" è impostata su "On", tutti i comandi sono operativi e i menu sono disponibili ma il forno non viene riscaldato.Sul display appare la scritta "DEMO" ogni 60 secondi.	Accedere a "DEMO" dal menu "IMPOSTAZIONI" e scegliere "Off".
La luce si spegne.	La modalità "ECO" è impostata su "On".	Accedere a "ECO" dal menu "IMPOSTAZIONI" e scegliere "Off".
L'interruttore generale dell'impianto domestico si spegne.	La potenza dell'apparecchio non è regolata correttamente.	Verificare che la rete domestica abbia una portata nominale di almeno 3 kW. In caso contrario, ridurre la potenza a 13 Ampere. Selezionare "POTENZA" dal menu "IMPOSTAZIONI" e scegliere "BASSO".

Per le linee guida, la documentazione standard e altre informazioni sui prodotti:

- Visitare il sito web docs.whirlpool.eu

- Usare il codice QR

- Oppure, contattare il Servizio Assistenza Tecnica (al numero di telefono riportato sul libretto di garanzia). Prima di contattare il Servizio Assistenza Tecnica, prepararsi a fornire i codici riportati sulla targhetta matricola del prodotto.

GRACIAS POR ADQUIRIR UN PRODUCTO

WHIRLPOOL
