MANUALE UTENTE HG07137A MELINERA

Istruzioni di montaggio, d'uso e di sicurezza

IAN 351882_2007

DE AT CH

IT / CH Istruzioni di montaggio, d'uso e di sicurezza Pagina 46

Legenda dei pittogrammi utilizzati ...... Pagina 47

Introduzione...... Pagina 47

Utilizzo secondo la destinazione d'uso....Pagina 48

Descrizione dei componenti....Pagina 48

Contenuto della confezione ...... Pagina 48

Specifiche tecniche......Pagina 49

Avvertenze per la sicurezza....Pagina 49

Avvertenze di sicurezza specifiche del prodotto ...... Pagina 51

Avvertenze di sicurezza per batterie / accumulatori...... Pagina 51

Principio di funzionamento......Pagina 54

Messa in funzione....Pagina 55

Montare il prodotto....Pagina 55

Installare il prodotto....Pagina 56

Sostituzione della batteria ricaricabile ...... Pagina 56

Caricamento della batteria ricaricabile....Pagina 59

Manutenzione e pulizia ...... Pagina 59

Risoluzione dei problemi....Pagina 60

Smaltimento ...... Pagina 61

Garanzia ...... Pagina 63

Gestione dei casi in garanzia ...... Pagina 64

Assistenza....Pagina 65

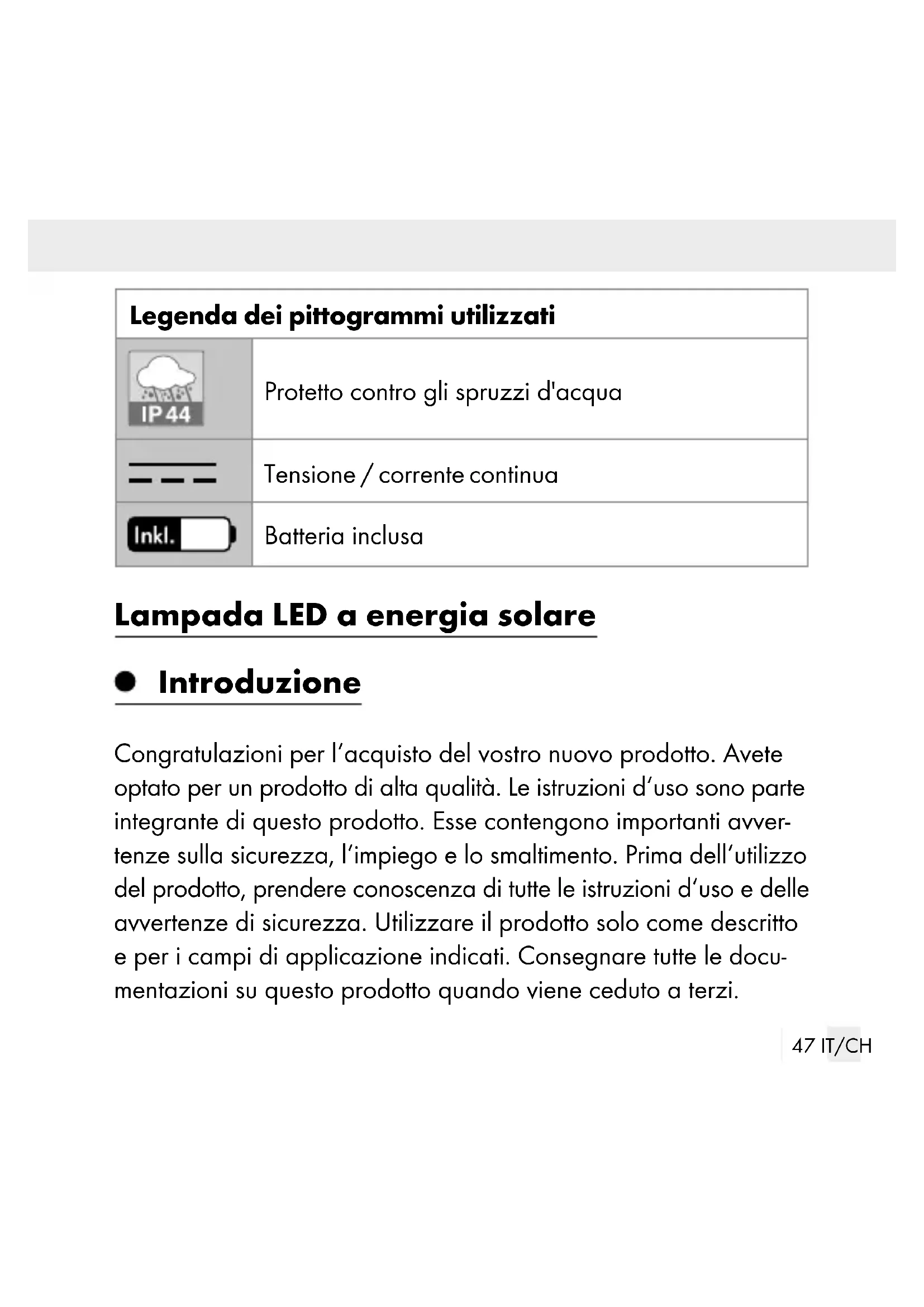

Legenda dei pittogrammi utilizzati
	Protetto contro gli spruzzi d'acqua
	Tensione / corrente continua
	Batteria inclusa

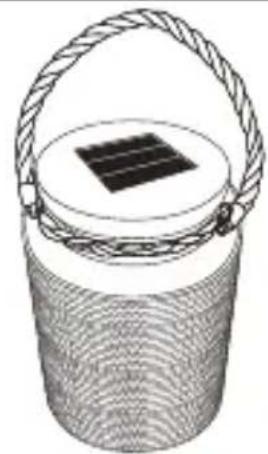

Lampada LED a energia solare

- Introduzione

Congratulazioni per l'acquisto del vostro nuovo prodotto. Avete optato per un prodotto di alta qualità. Le istruzioni d'uso sono parte integrante di questo prodotto. Esse contengono importanti avver- tenze sulla sicurezza, l'impiego e lo smaltimento. Prima dell'utilizzo del prodotto, prendere conoscenza di tutte le istruzioni d'uso e delle avvertenze di sicurezza. Utilizzare il prodotto solo come descritto e per i campi di applicazione indicati. Consegnare tutte le docu- mentazioni su questo prodotto quando viene ceduto a terzi.

Utilizzo secondo la destinazione d'uso

Il prodotto viene utilizzato per l'illuminazione in ambienti esterni. Il prodotto è destinato ad un utilizzo domestico e privato e non per impiego commerciale o altri campi d'impiego.

Il prodotto serve solamente a scopi decorativi e non è adatta a scopi di illuminazione.

- Descrizione dei componenti

1 Cella fotovoltaica
2 Alloggiamentodella cella fotovoltaica
3 Catena luminosa a LED
4 Impugnatura
5 Recipiente in vetro

6 Interruttore ON/OFF
7 Vano batterie
8 Coperchio del vano batterie
9 Batteria
10 Viti

- Contenuto della confezione

1 lampada solare a LED e batteria
1 manuale di istruzioni per il montaggio, l'uso e la sicurezza

Specifiche tecniche

Tensione di esercizio: 1,2 V ---

Batteria: 1 x batteria Ni-MH/AAA/

1,2 V== / 300 mAh

LED: 20 x Micro-LED

Potenza: max. 0,021 W (HG07137A)

max. 0,022 W (HG07137B)

max. 0,024 W (HG07137C)

Tipo di protezione: IP44 (resistente agli spruzzi d'acqua)

Cella fotovoltaica: ca. 40 x 40 mm

Durata d'illuminazione

(a batteria completamente

carica): ca. 8 ore

Avvertenze per la sicurezza

LEGGERE LE ISTRUZIONI PRIMA DELL'USO! CONSERVARE CON CURA LE ISTRUZIONI PER L'USO! CONSEGNARE TUTTA LA DOCUMENTAZIONE RELATIVA AL PRODOTTO IN CASO DI CESSIONE A TERZI.

• Questo prodotto può essere usato da bambini a partire dagli 8 anni di età e da persone con capacità fisiche, sensoriali o mentali limitate, oppure senza esperienza e conoscenza in merito, qualora sorvegliati o istruiti circa un uso sicuro del prodotto, comprendendo i pericoli ad esso connessi. I bambini non devono giocare con questo prodotto. La pulizia e la manutenzione a carico dell'utente non devono essere eseguite da bambini senza la supervisione di un adulto.
  Non utilizzare il prodotto qualora si rilevassero danneggiamenti.
• Spegnere il prodotto quando viene conservato in ambienti bui per evitare che la batteria si scarichi.
  I LED non sono sostituibili.
  Qualora i LED dovessero giungere al termine della propria vita media, è necessario sostituire l'intero prodotto.
  Questo prodotto non contiene componenti la cui manutenzione può essere eseguita ad opera dell'utente.
  Non collegare la catena luminosa a LED direttamente ad un allacciamento 230 V\~ (corrente alternata).

- Questo prodotto non è un giocattolo: tenere fuori dalla portata dei bambini. I bambini non riconoscono i pericoli derivanti dal maneggio del prodotto.

Non utilizzare il prodotto come contenitore.

• Avvertenze di sicurezza specifiche del prodotto

Assicurarsi che la cella fotovoltaica non si sporchi o che non venga coperta da neve e ghiaccio in inverno. Ciò comporterebbe una riduzione in termini di efficienza della cella fotovoltaica.

Avvertenze di sicurezza per batterie / accumulatori

■ PERICOLO DI MORTE! Tenere le batterie / gli accumulatori fuori dalla portata dei bambini. In caso di ingerimento consultare subito un medico!

L'ingerimento può provocare ustioni, perforazione di tessuti molli e la morte. Eventuali ustioni gravi possono comparire anche nel corso delle 2 ore successive all'ingerimento.

PERICOLO DI ESPLOSIONE! Non ricaricare

mai batterie non ricaricabili. Non cortocircuitare e / o aprire le batterie o gli accumulatori. Ne conseguirebbe un rischio di incendio, surriscaldamento o scoppio.

Non gettare mai le batterie / gli accumulatori nel fuoco o in acqua.
Non esercitare alcuna pressione meccanica sulle batterie / sugli accumulatori.

Rischio di perdita di liquido dalle batterie / dagli accumulatori

• Evitare condizioni e temperature estreme che possano ripercuotersi sulle batterie / sugli accumulatori, quali ad esempio la vicinanza a termosifoni o l'irraggiamento solare diretto.
  Evitare il contatto delle sostanze chimiche con la pelle, gli occhi e le mucose in caso di fuoriuscita del liquido dalle batterie / dagli accumulatori! Sciacquare subito le aree colpite con acqua pulita e consultare immediatamente un medico!
  INDOSSARE GUANTI PROTETTIVI! Batterie e accumulatori danneggiati o che presentano perdite possono corrodere la pelle in caso di contatto.
  accumulatori danneggiati o che presentano perdite possono corrodere la pelle in caso di contatto.

INDOSSARE GUANTI PROTETTIVI! Batterie e

Pertanto, in questo caso indossare sempre guanti di protezione adatti.

Qualora si rilevassero perdite dalle batterie, rimuoverle immediatamente dal prodotto per evitare danni.
- Utilizzare solamente batterie / gli accumulatori dello stesso tipo. Non mischiare le batterie / gli accumulatori vecchi con quelli nuovi!
Rimuovere le batterie / gli accumulatori, quando il prodotto non viene utilizzato a lungo.

Rischio di danneggiamento del prodotto

Utilizzare esclusivamente il tipo di batterie / di accumulatori indicato!
Inserire le batterie / gli accumulatori secondo il contrassegno della polarità (+) e (-) sulla batteria / sull'accumulatore del prodotto.
Pulire i contatti della batteria / dell'accumulatore e quelli presenti nel vano portabatterie con un panno asciutto e privo di lanugine o un bastoncino cotonato prima dell'inserimento!
Rimuovere immediatamente le batterie / gli accumulatori esausti dal prodotto.

Principio di funzionamento

In presenza di irradiazione solare, la cella fotovoltaica installata nel prodotto trasforma la luce in energia elettrica e la incamera in una batteria ricaricabile Ni-MH. Accendere il prodotto tramite l'interruttore ACCENSIONE/SPEGNIMENTO 6. Il prodotto si accende automaticamente al sopraggiungere dell'oscurità. I LED integrati sono una lampadina a lunga durata e a risparmio energetico. La durata dell'illuminazione dipende dall'irraggiamento solare, dall'angolo di incidenza della luce sulla cella fotovoltaica e dalla temperatura (la capacità della batteria ricaricabile dipende dalla temperatura). L'ideale è rappresentato da un angolo di incidenza verticale in presenza di una temperatura superiore al punto di congelamento. La batteria ricaricabile raggiunge la sua capacità massima solamente dopo l'esecuzione di diversi cicli di caricamento e scaricamento.

Durante l'estate e in presenza di un normale irraggiamento solare, il caricamento di batterie ricaricabili completamente scariche dura dai 2 ai 4 giorni.

- Messa in funzione

- Montare il prodotto (vedi Fig. A)

HG07137A / HG07137C:

1. Estrarre l'alloggiamento della cella fotovoltaica 2 dal recipiente in vetro 5.
   Nota: accertarsi di non danneggiare la catena luminosa a LED 3.
2. Spostare l'interruttore ON/OFF 6 in posizione "ON" in modo che il prodotto si accenda nell'oscurità.
3. Collocare nuovamente l'alloggiamento della cella fotovoltaica 2 nel recipiente in vetro 5.
4. Il prodotto è ora pronto per l'uso.

HG07137B:

1. Rimuovere l'alloggiamento della cella fotovoltaica 2 dal recipiente in vetro 5 svitandolo in senso antiorario.

Nota: accertarsi di non danneggiare la catena luminosa a LED 3.

1. Spostare l'interruttore ON/OFF 6 in posizione "ON" in modo che il prodotto si accenda nell'oscurità.

2. Collocare nuovamente l'alloggiamento della cella fotovoltaica 2 nel recipiente in vetro 5 avvitandolo in senso orario.

3. Il prodotto è ora pronto per l'uso.

Installare il prodotto

Per ottenere un risultato ottimale, installare l'intero prodotto in un luogo in cui la cella fotovoltaica sia esposta il più a lungo possibile alla luce diretta del sole.

Assicurarsi che la cella fotovoltaica non subisca l'influsso di un'altra fonte di luce come per es. l'illuminazione di strade o cortili, poiché la luce, altrimenti, non si accenderebbe al sopraggiungere dell'oscurità.

In presenza di scarsa luminosità, il prodotto si accende automaticamente, mentre in presenza di una luce normale il prodotto si spegne nuovamente.

Sostituzione della batteria ricaricabile (vedi fig. B)

Per raggiungere una prestazione ottimale, la batteria ricaricabile deve essere sostituita ogni 12 mesi.

HG07137A / HG07137C:

1. Estrarre l'alloggiamento della cella fotovoltaica 2 dal recipiente in vetro 5. Per spegnere il prodotto spostare l'interruttore ON / OFF 6 in posizione "OFF".

2. Staccare la guarnizione (solo HG07137A) e svitare le viti 10 dal vano batterie 7. Rimuovere il coperchio del vano batterie 8 dal vano batterie 7. Assicurarsi di non danneggiare i cavi, i collegamenti dei cablaggi e la catena luminosa a LED 3.

3. Sostituire la vecchia batteria 9 con una nuova; assicurarsi di non danneggiare i cavi. Rispettare la corretta polarità durante l'inserimento della batteria 9. Essa è indicata all'interno del vano batterie 7. Utilizzare soltanto batterie 9 della tipologia raccomandata (vedi "Specifiche tecniche").

4. Fissare ora il coperchio del vano batterie 8 sul vano batterie 7 avvitando le viti 10. Rimontare la guarnizione (solo HG07137A) e spostare l'interruttore ON / OFF 6 sulla posizione „ON“ affinché il prodotto si accenda nell'oscurità.

5. Collocare nuovamente l'alloggiamento della cella fotovoltaica 2 nel recipiente in vetro 5.

Nota: prestare attenzione alla guarnizione. La classe di protezione IP44 può essere garantita solo se la guarnizione è correttamente installata.

HG07137B:

1. Rimuovere l'alloggiamento della cella fotovoltaica 2 dal recipiente in vetro 5 svitandolo in senso antiorario. Per spegnere il prodotto spostare l'interruttore ON / OFF 6 in posizione "OFF".
2. Svitare le viti 10 dal vano batterie 7. Rimuovere il coperchio del vano batterie 8 dal vano batterie 7. Assicurarsi di non danneggiare i cavi, i collegamenti dei cablaggi e la catena luminosa a LED 3.
3. Sostituire la vecchia batteria 9 con una nuova; assicurarsi di non danneggiare i cavi. Rispettare la corretta polarità durante l'inserimento della batteria 9. Essa è indicata all'interno del vano batterie 7. Utilizzare soltanto batterie 9 della tipologia raccomandata (vedi "Specifiche tecniche").

4. Fissare ora il coperchio del vano batterie 8 sul vano batterie 7 avvitando le viti 10. Spostare l'interruttore ON / OFF 6 in posizione "ON", in modo che il prodotto si accenda nell'oscurità.

5. Collocare nuovamente l'alloggiamento della cella fotovoltaica 2 nel recipiente in vetro 5.

Caricamento della batteria ricaricabile

Assicurarsi che il prodotto sia acceso quando la batteria ricaricabile è in carica.

La durata di carica della batteria ricaricabile, mediante la cella fotovoltaica, dipende dall'intensità luminosa dell'irradiazione solare e dall'angolo di incidenza della luce sulla cella fotovoltaica 1.

Collocare la cella fotovoltaica nella posizione più perpendicolare possibile rispetto all'angolo di incidenza della luce. In questo modo, si otterrà la massima intensità di irraggiamento.

- Manutenzione e pulizia

I LED non sono sostituibili. Il prodotto non necessita di manutenzione sino ad una sostituzione necessaria della batteria ricaricabile.

Pulire regolarmente il prodotto con un panno asciutto e privo di peli. In caso di sporco ostinato, utilizzare un panno leggermente inumidito.

Risoluzione dei problemi

Nota: il prodotto contiene componenti elettronici sensibili. Di conseguenza, il suo funzionamento potrebbe essere disturbato dalla presenza di apparecchi a trasmissione radio nelle immediate vicinanze. Qualora si rilevassero disfunzioni, rimuovere tali fonti di disturbo dalle vicinanze del prodotto.

Nota: le scariche elettrostatiche possono provocare disfunzioni. In caso di tali disfunzioni rimuovere per breve tempo la batteria ricaricabile e inserirla nuovamente.

Problema Causa Soluzione
La luce non si accende, sebbene il prodotto sia stato esposto tutto il giorno alla luce solare.	Fonti di illuminazione artificiali, quali ad es. l'illuminazione stradale, interferiscono con il prodotto.	Montare il prodotto in un punto in cui altre fonti di illuminazione non possano interferire con esso.
La luce non si accende o resta accesa solo per poco tempo.	La batteria ricaricabile è guasta oppure la luce solare non è sufficiente.	Cambiare la batteria ricaricabile oppure installare il prodotto in un luogo in cui possa ricevere maggiore luce solare.

Smaltimento

L'imballaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di raccolta locali per il riciclo.

Osservare l'identificazione dei materiali di imballaggio per lo smaltimento differenziato, i quali sono contrassegnati da abbreviazioni (a) e da numeri (b) con il seguente significato: 1-7: plastiche / 20-22: carta e cartone / 80-98: materiali compositi.

Il prodotto e il materiale da imballaggio sono riciclabili. Smaltire separatamente per un ottimale trattamento dei rifiuti. Il logo Triman è valido solamente per la Francia.

E' possibile informarsi circa le possibilità di smaltimento del prodotto usato presso l'amministrazione comunale o cittadina.

Per questioni di tutela ambientale non gettare il prodotto usato tra i rifiuti domestici, ma provvedere invece al suo corretto smaltimento. Presso l'amministrazione competente è possibile ricevere informazioni circa i siti di raccolta e i relativi orari di apertura.

Le batterie / gli accumulatori difettosi o usati devono essere riciclati secondo la direttiva 2006/66/CE e relative modifiche. Smaltire le batterie / gli accumulatori e / o il prodotto presso i punti di raccolta indicati.

Uno smaltimento scorretto delle batterie / gli accumulatori procura danni all'ambiente!

È vietato smaltire le batterie / gli accumulatori con i rifiuti domestici. Possono contenere metalli pesanti nocivi e sono soggetti a smaltimento come rifiuti speciali. I simboli chimici dei metalli pesanti sono i seguenti: Cd = cadmio, Hg = mercurio, Pb = piombo. Consegnare, pertanto, le batterie / gli accumulatori esausti presso un punto di raccolta comunale.

- Garanzia

Il prodotto è stato prodotto secondo severe direttive di qualità e controllato con premura prima della consegna. In caso di difetti del prodotto, l'acquirente può far valere i propri diritti legali nei confronti del venditore. Questi diritti legali non vengono limitati in alcun modo dalla garanzia di seguito riportata.

Questo prodotto è garantito per 3 anni a partire dalla data di acquisto. Il termine di garanzia ha inizio a partire dalla data di acquisto.

Conservare lo scontrino di acquisto originale in buone condizioni. Questo documento servirà a documentare l'avvenuto acquisto.

Il prodotto da Lei acquistato dà diritto ad una garanzia di 3 anni a partire dalla data di acquisto. La presente garanzia decade nel caso di danneggiamento del prodotto, di utilizzo o di manutenzione inadeguati.

La prestazione di garanzia vale sia per difetti di materiale che per difetti di fabbricazione. La presente garanzia non si estende a parti del prodotto soggette a normale usura e che possono essere identificate, pertanto, come parti soggette a usura (p. es., le batterie), né a danni su parti staccabili, come interruttore, batterie o simili, realizzate in vetro.

Gestione dei casi in garanzia

Per garantire un rapido disbrigo delle proprie pratiche, seguire le istruzioni seguenti:

Per ogni richiesta si prega di conservare lo scontrino e il codice dell'articolo (ad es. IAN 123456_7890) come prova d'acquisto. Il numero d'articolo può essere dedotto dalla targhetta, da un'incisione, dal frontespizio delle istruzioni (in basso a sinistra) oppure dall'adesivo applicato sul retro o sul lato inferiore.

In caso di disfunzioni o avarie, contattare innanzitutto i partner di assistenza elencati di seguito telefonicamente oppure via e-mail. Si può inviare il prodotto ritenuto difettoso all'indirizzo del centro di assistenza indicato con spedizione esente da affrancatura, completo del documento di acquisto (scontrino) e della descrizione del difetto, specificando anche quando tale difetto si è verificato.

Assistenza

IT Assistenzaltalia

Tel.: [phone]

E-Mail: [e-mail]

CH AssistenzaSvizzera

Tel.:[phone]

Versione delle informazioni: 12 / 2020

Ident.-No.: HG07137A/B/C122020-1

IAN 351882_2007
