MANUALE UTENTE IAN 332884 MELINERA

Tappo degli assi (HG05660A)

Vite di fissaggio51 IT/CH

Fusello degli assi (HG05660A)

Guarnizione (HG05660A)

Luce del faro (HG05660B) Contenuto della confezione 1 Lampada a energia solare decorativa con batteria premontata 1 Libretto d’istruzioni d’uso Dati tecnici Tensione di esercizio: 1,2 V Batteria: Per HG05660A / HG05660B: 1 x batteria Ni-MH (AAA / 1,2 V / 600 mAh) Per HG05660C: 1 x batteria Ni-MH (2/3 AAA / 1,2 V / 300 mAh) LED: 1 x LED Tensione nominale: 11 mW per HG05660A 18 mW per HG05660B 11 mW per HG05660C52 IT/CH Grado di protezione: IP44 (protetto contro gli spruzzi d’acqua) Durata d‘illuminazione (a batteria completamente carica): ca. 8 ore Avvertenze per la sicurezza LEGGERE LE ISTRUZIONI PRIMA DELL‘USO! CONSERVARE CON CURA LE ISTRUZIONI PER L‘USO! CONSEGNARE TUTTA LA DOCUMENTAZIONE RELATIVA AL PRODOTTO IN CASO DI CESSIONE A TERZI. Questo prodotto non è adatto a bambini di età in- feriore a 14 anni. Tenere lontano dalla portata dei bambini. Non utilizzare il prodotto qualora si rilevassero danneggiamenti. Spegnere il prodotto quando viene conservato in ambienti bui per evitare che la batteria si scarichi. La lampadina non è sostituibile.53 IT/CH Sostituire l‘intero prodotto, qualora la lampadina giungesse al termine della propria vita media. Il prodotto non è un giocattolo. Avvertenze di sicurezza specifiche del prodotto Assicurarsi che la cella fotovoltaica non si sporchi o che non venga coperta da neve e ghiaccio in inverno. Ciò comporter ebbe una riduzione in termini di efficienza della cella fotovoltaica. Le basse temperature incidono negativamente sulla durata della batteria ricaricabile. Qualora il prodotto non venisse uti- lizzato per lungo tempo, ad esempio in inverno, questo deve essere pulito e conservato in un luogo asciutto e caldo. Avvertenze di sicurezza per batterie / accumulatori PERICOLO DI MORTE! Tenere le batterie / gli accumulatori fuori dalla portata dei bambini. In caso di ingerimento consul- tare subito un medico!54 IT/CH L’ingerimento può provocare ustioni, perforazione di tessuti molli e la morte. Eventuali ustioni gravi possono comparire an- che nel corso delle 2 ore successive all’ingerimento. PERICOLO DI ESPLOSIONE! Non ricaricare mai batterie non ricaricabili. Non cortocircuitare e / o aprire le batterie o gli accumulatori. Ne con- seguirebbe un rischio di incendio, surriscaldamento o scoppio. Non gettare mai le batterie / gli accumulatori nel fuoco o in acqua. Non esercitare alcuna pressione meccanica sulle batterie / sugli accumulatori. Rischio di perdita di liquido dalle batterie / dagli accumulatori Evitare condizioni e temperature estreme che possano riper- cuotersi sulle batterie / sugli accumulatori, quali ad esempio la vicinanza a termosifoni o l‘irraggiamento solare diretto. Evitare il contatto delle sostanze chimiche con la pelle, gli occhi e le mucose in caso di fuoriuscita del liquido dalle batte- rie / dagli accumulatori! Sciacquare subito le aree colpite con acqua pulita e consultare immediatamente un medico!55 IT/CH INDOSSARE GUANTI PROTETTIVI! Batterie e accumulatori danneggiati o che presentano perdite possono corrodere la pelle in caso di contatto. Per- tanto, in questo caso indossare sempre guanti di protezione adatti. Nel caso di perdita di liquido delle batterie / degli accumula- tori, rimuoverli subito dal prodotto per evitare danneggiamenti. Utilizzare solamente batterie / gli accumulatori dello stesso tipo. Non mischiare le batterie / gli accumulatori vecchi con quelli nuovi! Rimuovere le batterie / gli accumulatori, quando il prodotto non viene utilizzato a lungo. Rischio di danneggiamento del prodotto Utilizzare esclusivamente il tipo di batterie / di accumulatori indicato! Inserire le batterie / gli accumulatori secondo il contrassegno della polarità (+) e (-) sulla batteria / sull‘accumulatore del prodotto.56 IT/CH Pulire i contatti della batteria / dell’accumulatore e quelli pre- senti nel vano portabatterie con un panno asciutto e privo di lanugine o un bastoncino cotonato prima dell’inserimento! Rimuovere immediatamente le batterie / gli accumulatori esau- sti dal prodotto. Principio di funzionamento In presenza di irradiazione solare, la cella fotovoltaica installata nel prodotto trasforma la luce in energia elettrica e la incamera in una batteria Ni-MH. Accendere il prodotto tramite il tasto ON / OFF (HG05660A) / l‘interruttore ON / OFF (HG05660B / HG05660C)

. Il prodotto si accende automaticamente al so- praggiungere dell‘oscurità. Il diodo luminoso incorporato è una lampadina a lunga durata e a risparmio energetico. La durata dell’illuminazione dipende dall’irraggiamento solare, dall’angolo di incidenza della luce sulla cella fotovoltaica e dalla temperatura (la capacità della batteria ricaricabile dipende dalla temperatura). L’ideale è rappresentato da un angolo di incidenza verticale in presenza di una temperatura superiore al punto di congelamento. La batteria ricaricabile raggiunge la sua capacità massima solamente57 IT/CH dopo l‘esecuzione di diversi cicli di caricamento e scaricamento. Durante l‘estate e in presenza di un normale irraggiamento solare, il caricamento di batterie ricaricabili completamente scariche dura dai 2 ai 4 giorni. Messa in funzione Nota: Rimuovere l‘intero materiale di imballaggio prima dell‘atti- vazione iniziale. Preparazione del prodotto Per HG05660A: Collegare dapprima una all‘altra le parti della pala a vento

al fusello degli assi

. Colloc are il tappo degli assi

sul fusello degli assi

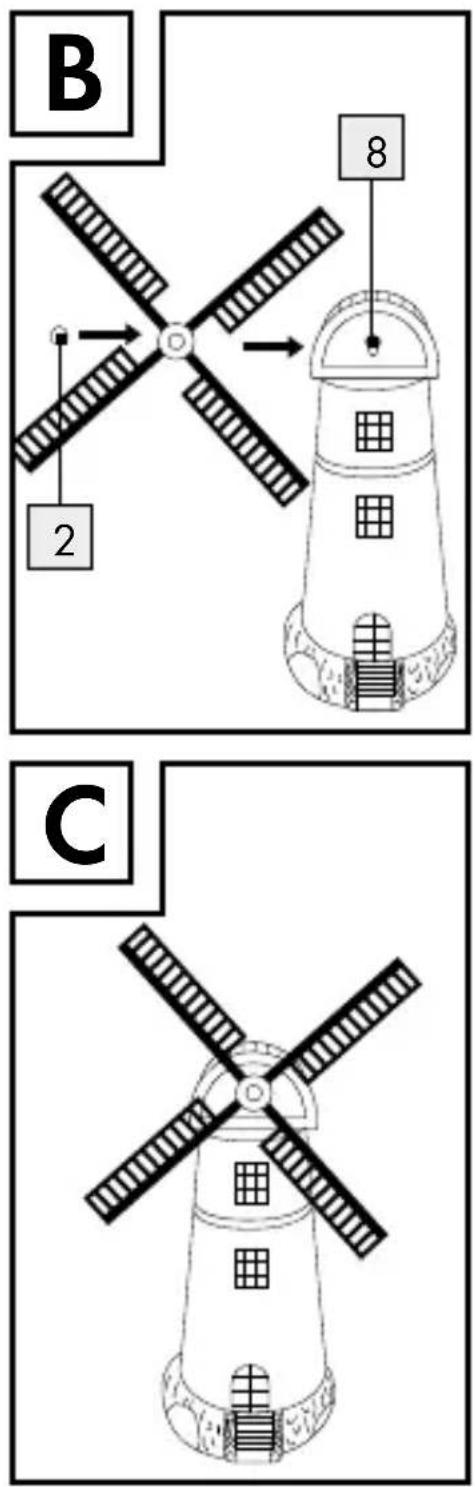

per fissare tutti i componenti (vedi fig. B). Per HG05660B: Il prodotto è pronto per l‘uso. La luce del faro

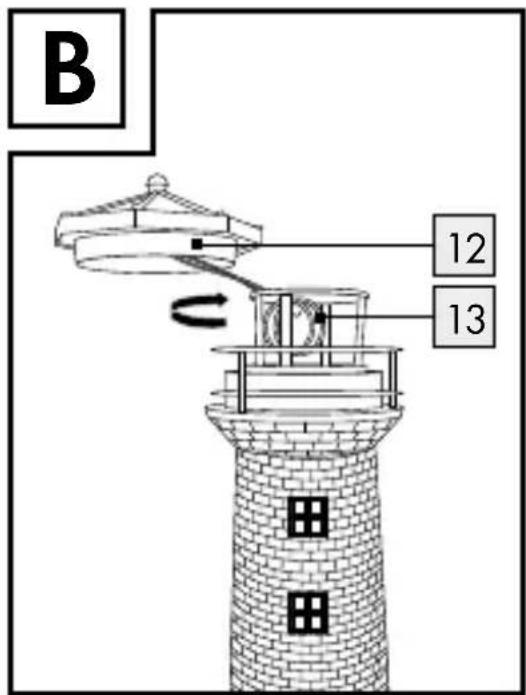

come mostrato nella figura A. Piegare il supporto e collocare la lanterna

sul prodotto (vedi fig. B). Il prodotto è ora pronto per l‘uso. Collocazione del prodotto Non collocare il prodotto direttamente sul pavimento in modo da evitare che vi possa penetrare la pioggia! Assicurarsi che il prodotto non rappresenti un pericolo di inciampo. Per ottenere un risultato ottimale, installare l‘intero prodotto in un luogo in cui la cella fotovoltaica sia esposta il più a lungo possibile alla luce diretta del sole. Assicurarsi che la cella fotovoltaica non subisca l‘influsso di un‘altra fonte di luce come per es. l‘illuminazione di strade o cortili, poiché la luce, altrimenti, non si accenderebbe al sopraggiungere dell‘oscurità. In presenza di scarsa luminosità, il prodotto si accende automa- ticamente, mentre in presenza di una luce normale il prodotto si spegne nuovamente.59 IT/CH Accensione e spegnimento del prodotto Per HG05660A: Premere il tasto ON / OFF

in modo che il prodotto si accenda automaticamente al buio. Premere nuovamente il tasto ON / OFF

per spegnere il prodotto. Per HG05660B: L‘interruttore ON / OFF

si trova sotto il tetto del faro

Spostare l‘interruttore ON / OFF

su ON e il prodotto si accenderà automaticamente al buio. Spostare l‘interruttore ON / OFF

su OFF per spegnere completamente il prodotto. Per HG05660C: Aprire dapprima la lanterna

e spostare l‘interruttore ON / OFF

su ON e il prodotto si accenderà automaticamente al buio. Spostare l‘interruttore ON / OFF

su OFF per spegnere completamente il prodotto.60 IT/CH Sostituzione della batteria ricaricabile Per raggiungere una prestazione ottimale, la batteria ricaricabile deve essere sostituita ogni 12 mesi.

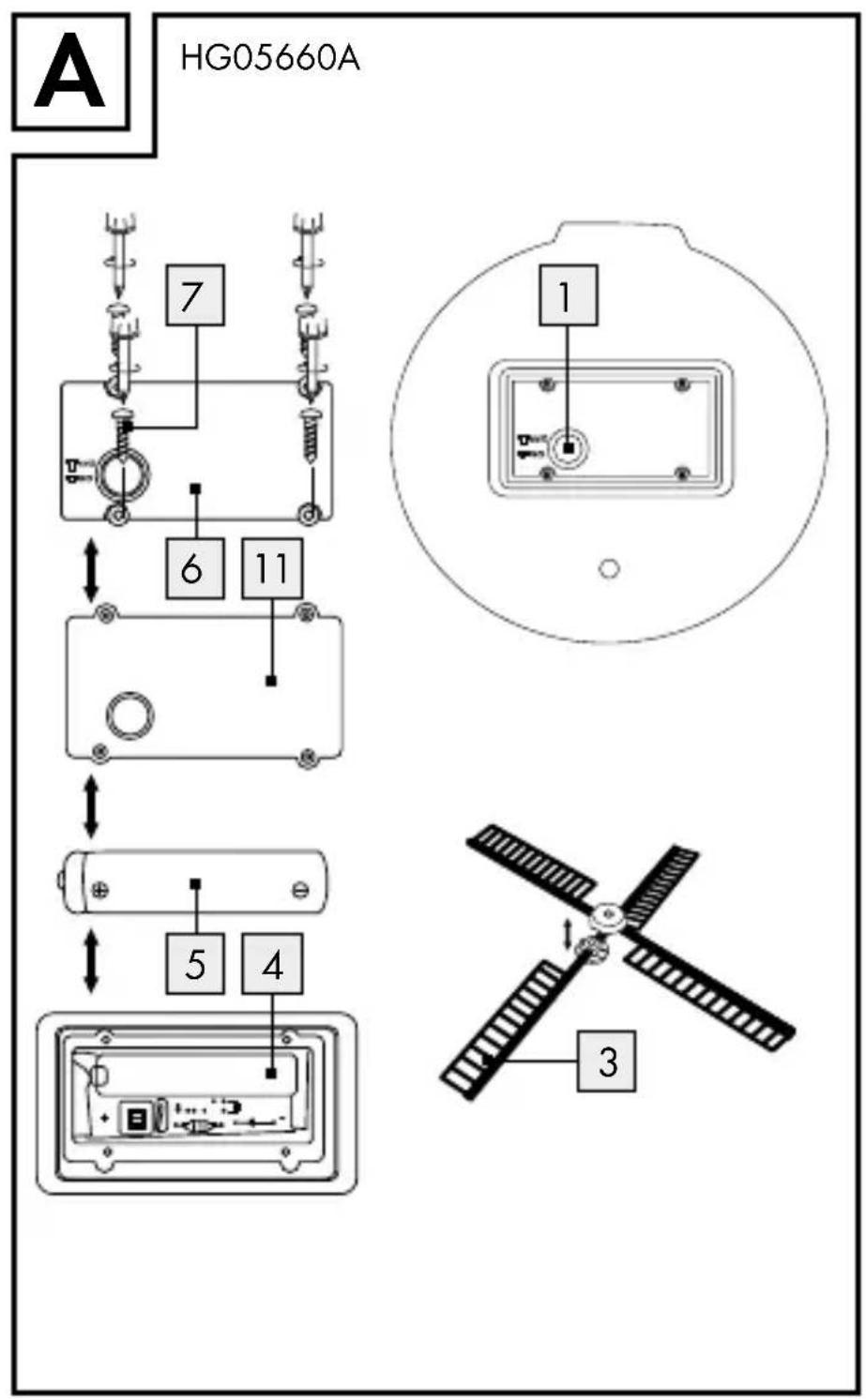

1. Per HG05660A: Capovolgere il prodotto. Premere il tasto

per spegnere il prodotto. Allentare le viti di fis- saggio

con un piccolo cacciavite a croce e sollevare il coperchio del vano batterie

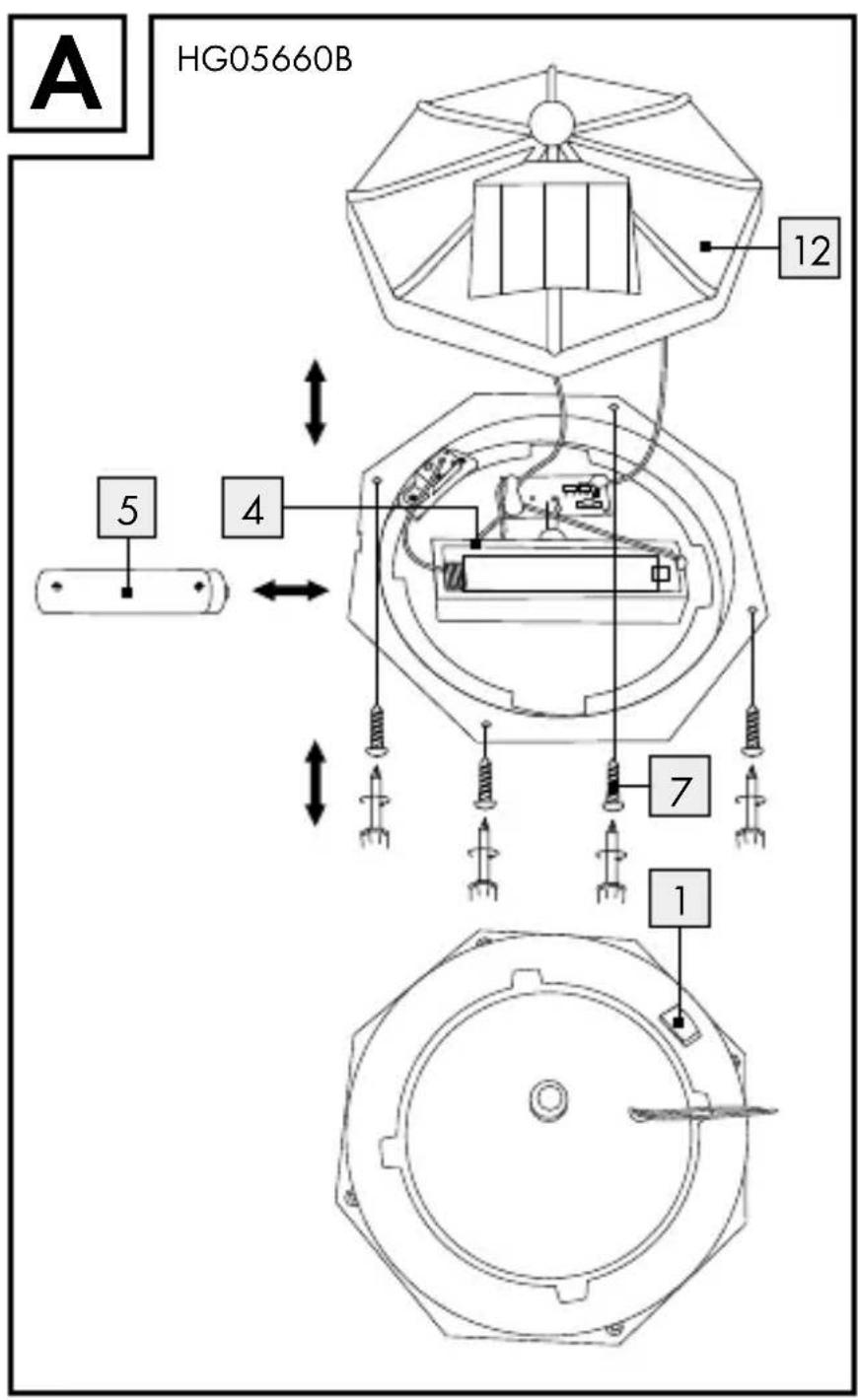

rario e staccarla dall‘alloggiamento. L‘unità solare è collegata alla centralina solare mediante due cavi. Fare attenzione a non danneggiare il cavo. Svitare con cautela le viti di fissaggio

situate sotto il il tetto del faro

con un piccolo cacciavite a stella e sollevare il tetto del faro

. Ruotare la centralina solare in senso antiorario e staccarla dall‘alloggiamento. Allentare le viti di fissaggio

con un piccolo cacciavite a croce e sollevare il coperchio del vano batterie

4. Sostituire la vecchia batteria

con una nuova e assicurarsi di non danneggiare i cavi. Durante l‘inserimento assicurarsi61 IT/CH di rispettare la corretta polarità. Essa è indicata all‘interno del vano batterie

. Utilizzare soltanto batterie della tipologia indicata (vedi “Dati tecnici“).

e raddrizzare di nuovo il prodotto. Per HG05660A: Assicurarsi che il coperchio del vano porta- batterie

siano montati correttamente. Premere il tasto ON / OFF

in modo che il prodotto si accenda automaticamente al buio. Per HG05660B / HG05660C: Posizionare l‘interruttore ON / OFF

su ON in modo che il prodotto si accenda automaticamente al buio. Caricamento della batteria ricaricabile Assicurarsi che il prodotto sia acceso quando la batteria ricaricabile è in carica. La durata di carica della batteria ricaricabile, mediante la cella fotovoltaica, dipende dall‘intensità luminosa dell‘irradiazione so- lare e dall‘angolo di incidenza della luce sulla cella fotovoltaica. Collocare la cella fotovoltaica nella posizione più perpendicolare62 IT/CH possibile rispetto all’angolo di incidenza della luce. In questo modo, si otterrà la massima intensità di irraggiamento. Manutenzione e pulizia I diodi luminosi non sono sostituibili. Il prodotto non necessita di manutenzione sino ad una sostituzione necessaria della batteria ricaricabile. Pulire regolarmente il prodotto con un panno asciutto e privo di peli. In caso di sporco ostinato, utilizzare un panno leggermente inumidito. Per un risultato ottimale pulire regolarmente il pannello solare. Risoluzione dei problemi Nota: il prodotto contiene componenti elettronici sensibili. Di con- seguenza, il suo funzionamento potrebbe essere disturbato dalla presenza di apparecchi a trasmissione radio nelle immediate vici- nanze. Qualora si rilevassero disfunzioni, rimuovere tali fonti di disturbo dalle vicinanze del prodotto.63 IT/CH Nota: le scariche elettrostatiche possono provocare disfunzioni. In caso di tali disfunzioni rimuovere per breve tempo la batteria ricaricabile e inserirla nuovamente. Problema Causa Soluzione

a luce non si acc ende, sebbene il prodotto sia stato esposto tutto il giorno alla luce solare. Fonti di illumina- zione artificiali, quali ad es. l'illu- minazione strad ale, interferiscono con il prodotto. Montare il prodotto in un punto in cui altre fonti di illumina- zione non possano interferire con esso. La luce non si accende o resta accesa solo per poco tempo. La batteria ricari- cabile è guasta oppure la luce solare non è sufficiente. Cambiare la batteria ricaricabile oppure installare il prodotto in un luogo in cui possa ricevere mag- giore luce solare.64 IT/CH Smaltimento L’imballaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di raccolta locali per il riciclo.

Osservare l‘identificazione dei materiali di imballaggio per lo smaltimento differenziato, i quali sono contrasse- gnati da abbreviazioni (a) e da numeri (b) con il seguente significato: 1–7: plastiche / 20–22: carta e cartone / 80–98: materiali compositi. Il prodotto e il materiale da imballaggio sono riciclabili. Smaltire separatamente per un ottimale trattamento dei rifiuti. Il logo Triman è valido solamente per la Francia. E’ possibile informarsi circa le possibilità di smaltimento del prodotto usato presso l’amministrazione comunale o cittadina.65 IT/CH Per questioni di tutela ambientale non gettare il prodotto usato tra i rifiuti domestici, ma provvedere invece al suo corretto smaltimento. Presso l’amministrazione competente è possibile ricevere informazioni circa i siti di raccolta e i relativi orari di apertura. Le batterie / gli accumulatori difettosi o usati devono essere riciclati secondo la direttiva 2006/66/CE e relative modifiche. Smaltire le batterie / gli accumulatori e / o il prodotto presso i punti di raccolta indicati. Uno smaltimento scorretto delle batterie / gli accumulatori procura danni all‘ambiente! È vietato smaltire le batterie / gli accumulatori con i rifiuti domestici. Possono contenere metalli pesanti nocivi e sono soggetti a smalti- mento come rifiuti speciali. I simboli chimici dei metalli pesanti sono i seguenti: Cd = cadmio, Hg = mercurio, Pb = piombo. Consegnare, pertanto, le batterie / gli accumulatori esausti presso un punto di raccolta comunale.66 IT/CH Garanzia Il prodotto è stato prodotto secondo severe direttive di qualità e controllato con premura prima della consegna. In caso di difetti del prodotto, l‘acquirente può far valere i propri diritti legali nei confronti del venditore. Questi diritti legali non vengono limitati in alcun modo dalla garanzia di seguito riportata. Questo prodotto è garantito per 3 anni a partire dalla data di acquisto. Il termine di garanzia ha inizio a partire dalla data di acquisto. Conservare lo scontrino di acquisto originale in buone condizioni. Questo documento servirà a documentare l‘avvenuto acquisto. Il prodotto da Lei acquistato dà diritto ad una garanzia di 3 anni a partire dalla data di acquisto. La presente garanzia decade nel caso di danneggiamento del prodotto, di utilizzo o di manutenzione inadeguati. La prestazione di garanzia vale sia per difetti di materiale che per difetti di fabbricazione. La presente garanzia non si estende a67 IT/CH parti del prodotto soggette a normale usura e che possono essere identificate, pertanto, come parti soggette a usura (p. es., le batterie), né a danni su parti staccabili, come interruttore, batterie o simili, realizzate in vetro. Gestione dei casi in garanzia Per garantire un rapido disbrigo delle proprie pratiche, seguire le istruzioni seguenti: Per ogni richiesta si prega di conservare lo scontrino e il codice dell’articolo (ad es. IAN 123456_7890) come prova d’acquisto. Il numero d’articolo può essere dedotto dalla targhetta, da un’inci- sione, dal frontespizio delle istruzioni (in basso a sinistra) oppure dall’adesivo applicato sul retro o sul lato inferiore. In caso di disfunzioni o avarie, contattare innanzitutto i partner di assistenza elencati di seguito telefonicamente oppure via e-mail. Si può inviare il prodotto ritenuto difettoso all’indirizzo del centro di assistenza indicato con spedizione esente da affrancatura, completo del documento di acquisto (scontrino) e della descrizione del difetto, specificando anche quando tale difetto si è verificato.68 IT/CH Assistenza Assistenza Italia Tel.: [phone] E-Mail: [e-mail] Assistenza Svizzera Tel.: [phone] E-Mail: [e-mail] HG05660C
