MANUALE UTENTE SV4204 IFM

Istruzioni per l'uso

Flussimetro con tecnologia Vortex

SVxxx4

Indice

1 Introduzione 3

1.1 Simboli utilizzati 3
1.2 Avvertenze 3

2 Indicazioni di sicurezza 4

3 Uso conforme 5

3.1 Campo d'impiego 5

4 Funzione.... 6

5 Montaggio.... 7

5.1 Installazione non consigliata 8

6 Collegamento elettrico 9

7 Elementi di comando e di indicazione.... 10

8 Menu.... 11

9 Messa in servizio 13

10 Parametrizzazione 14

10.1 Parametrizzazione tramite i tasti del dispositivo 14
10.2 Parametrizzazione tramite IO-Link 14
10.3 Configurazione dell'uscita 15

10.3.1 Unità di misura standard 15
10.3.2 Segnale analogico 15
10.3.3 Damping 16
10.3.4 Comportamento delle uscite in caso di errore 16

10.4 Memoria 16
10.5 Display 17

10.5.1 Layout del display 18

10.5.2 Frequenza di aggiornamento display 18
10.5.3 Rotazione display: 18
10.5.4 Luminosità del display: 18
10.5.5 Impostazione del colore del display.... 18

10.6 Resettare il dispositivo 19
10.7 Blocco / sblocco 20

11 Risoluzione degli errori 22

11.1 Messaggi di allarme 22
11.2 Messaggi di errore 22

12 Impostazione di fabbrica 23

1 Introduzione

Istruzioni, dati tecnici, certificazioni e ulteriori informazioni sul codice QR sul dispositivo / sull'imballaggio o consultando documentation.ifm.com.

1.1 Simboli utilizzati

√ Presupposto
Sequenza operativa
▷ Reazione, risultato

[...] Denominazione di tasti, pulsanti o indicazioni

→ Riferimento

Nota importante

In caso di inosservanza possono verificarsi malfunzionamenti o anomalie

Informazioni

Nota integrativa

1.2 Avvertenze

Le avvertenze mettono in guardia contro possibili lesioni fisiche e danni materiali. In questo modo è possibile utilizzare il prodotto in modo sicuro. Le avvertenze sono classificate come segue:

AVVERTENZA

Avvertenza contro il rischio di gravi lesioni fisiche

▷ Rispettare l'avvertenza per evitare lesioni gravi o mortali.

CAUTELA

Avvertenza contro il rischio di lesioni fisiche di entità lieve o moderata

▷ Rispettare l'avvertenza per evitare lesioni di entità lieve o moderata.

ATTENZIONE

Avvertenza contro il rischio di danni materiali

▷ Rispettare l'avvertenza per evitare danni materiali.

2 Indicazioni di sicurezza

- Il dispositivo descritto viene montato come componente parziale di un sistema.

• La sicurezza di questo sistema è responsabilità del produttore.

• Il costruttore del sistema è tenuto ad effettuare una valutazione dei rischi e a redigere e allegare la documentazione in conformità ai requisiti legali e normativi per il gestore e l'operatore del sistema. Questa documentazione deve contenere tutte le informazioni necessarie e le istruzioni di sicurezza per l'operatore, l'utente e, se del caso, il personale di servizio autorizzato dal costruttore del sistema.

• Leggere questo documento prima di mettere in funzione il prodotto e conservarlo per tutta la durata di utilizzo.

• Il prodotto deve adeguarsi perfettamente alle relative applicazioni e condizioni ambientali senza alcuna restrizione.
• Utilizzare il prodotto solo per l'uso previsto (→ Uso conforme).
  • Utilizzare il prodotto solo per i fluidi ammessi.
• La mancata osservanza delle istruzioni per l'uso o dei dati tecnici può causare danni materiali e/o alle persone.
• Il produttore non si assume alcuna responsabilità o garanzia per le conseguenze derivanti da interventi sul prodotto o da un uso improprio da parte dell'operatore.
• L'installazione, il collegamento elettrico, la messa in servizio, il funzionamento e la manutenzione del prodotto devono essere eseguiti solo da personale specializzato addestrato e autorizzato dal gestore dell'impianto.
• Proteggere adeguatamente i dispositivi e i cavi da eventuali danni.

3 Uso conforme

Il dispositivo controlla i fluidi liquidi.

Il dispositivo rileva le grandezze di processo, quali portata in volume (portata/tempo) e temperatura del fluido.

3.1 Campo d'impiego

• Acqua
• Fluidi a base di acqua (acqua deonizzata, acqua di raffreddamento)

Direttiva in materia di attrezzature a pressione (PED):

I dispositivi sono conformi alla direttiva in materia di attrezzature a pressione e sono progettati e fabbricati per fluidi del gruppo 2 secondo una corretta prassi costruttiva. Utilizzo di fluidi del gruppo 1 su richiesta.

4 Funzione

• Il dispositivo rileva il flusso secondo il principio Vortex.
• Il dispositivo rileva la temperatura del fluido come ulteriore valore di processo.
• Il dispositivo indica gli attuali valori di processo su un display.
• Il dispositivo genera due segnali di uscita conformemente alla parametrizzazione.

Funzioni dell'uscita:

OUT1: Segnale analogico temperatura

OUT2: Segnale analogico flusso

5 Montaggio

CAUTELA

In caso di temperature del fluido superiori a 50 °C (122 °F) è possibile che alcune parti del dispositivo si surriscaldino fino a oltre 65 °C (149 °F).

▷ Pericolo di ustioni.
▶ Proteggere il dispositivo dal contatto con materiali infiammabili e da contatto involontario.

▶ Assicurarsi che l'impianto sia depressurizzato durante le operazioni di montaggio.
▶ Assicurarsi che, durante il montaggio, non possano fuoriuscire fluidi sul luogo di installazione.

▶ Inserire il dispositivo nella tubazione seguendo la direzione del flusso (freccia sul dispositivo):

Coppia di serraggio consigliata: 30 Nm.

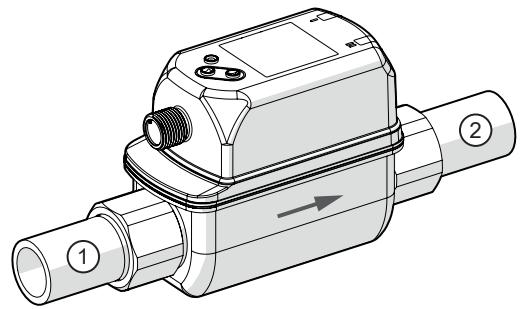

Fig. 1: Tratto di tubazione a monte (1) e tratto di tubazione a valle (2), direzione del flusso (freccia)

Componenti integrati nelle tubazioni, curve, valvole, riduzioni e simili compromettono il funzionamento del dispositivo.
▶ Rispettare le distanze tra sensore e interferenze.

Anomalia	Tratto a monte (1)	Tratto a valle (2)
Curva non ideale	≥ 5 × DN	≥ 1 × DN
Curva ideale	≥ 0,5 × DN
Curve multiple ( 2 × 90° )	≥ 15 × DN
Riduzione diametro interno del tubo	≥ 15 × DN	≥ 15 × DN
Valvola o pompa	≥ 25 × DN

Tab. 1: Distanze per tratti di tubazione a monte e a valle; DN = diametro nominale del tubo

▶ Assicurarsi che il diametro interno del tubo e del sensore siano uguali.
▶ Evitare depositi, accumuli di gas e aria nella tubazione.
▶ Installare il dispositivo in modo tale che il tubo di misura sia sempre completamente pieno.
▶ Installare di fronte alla tubazione o con tubazione in salita.
▶ Per il montaggio diretto, fissare il dispositivo alla base dell'alloggiamento utilizzando 4 viti a testa cilindrica M4 DIN 7985. Massima profondità di avvitamento nell'involucro: 5,5 mm.

▶ Montare il dispositivo in modo che sulla tubazione non vengano esercitate forze meccaniche. Se necessario, utilizzare una squadretta di fissaggio.
▶ All'occorrenza, fissare il dispositivo con il lato inferiore sulla piastra di montaggio (non fornita):

Per informazioni sugli accessori disponibili, consultare www.ifm.com.

5.1 Installazione non consigliata

• Proprio davanti a una tubazione in discesa.
• In un tubo in verticale se questo è aperto in fondo.
• Proprio davanti a un tratto di uscita del tubo.
• Sul lato aspirazione di una pompa.
• Sul punto più alto della tubazione.

6 Collegamento elettrico

Il dispositivo deve essere installato soltanto da personale specializzato.

Rispettare le disposizioni nazionali e internazionali per l'installazione di apparecchiature elettriche.

Tensione di alimentazione ai sensi delle norme SELV, PELV.

▶ Disinserire la tensione dall'impianto.
▶ Collegare il dispositivo come illustrato di seguito:

Fig. 2: Schema di collegamento (codifica dei colori secondo DIN EN 60947-5-2)

BN: marrone
WH: bianco
BK: nero
BU: blu

Pin	Cablaggio
1	L+
3	L-
4 (OUT1)	• Segnale analogico temperatura
2 (OUT2)	• Segnale analogico flusso

7 Elementi di comando e di indicazione

Fig. 3: Elementi di comando e di indicazione

1: Senza funzione
2: Senza funzione
3: Display TFT, Indicazione dei valori di processo (→ Layout del display ☐ 18)
4: Pulsanti per passare dall'indicazione alla parametrizzazione

Durante il funzionamento è possibile visualizzare i valori di processo utilizzando i pulsanti sul dispositivo:

▶ Premere [▲] oppure [▼] finché non appare l'indicazione desiderata.
▷ Il display passa da una visualizzazione all'altra.
▷ Dopo 30 secondi il display torna all'indicazione standard.

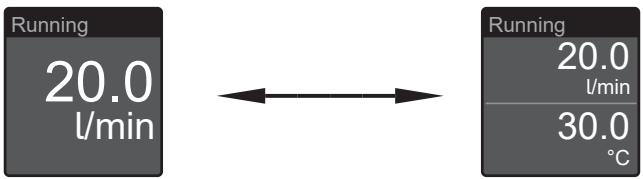

Fig. 4: Passaggio dalla visualizzazione di un valore di processo all'altro

8 Menu

Le illustrazioni dei menu mostrano i parametri che possono essere impostati sul dispositivo con i tasti. Questi parametri e altre funzioni sono disponibili anche tramite l'interfaccia IO-Link.

Parametro	Spiegazione
ASPx	Punto iniziale analogico per OUTx = valore di processo con il quale il segnale dell'uscita è pari a 4 mA.
AEPx	Punto finale analogico per OUTx = valore di processo con il quale il segnale dell'uscita è pari a 20 mA.
EF	Passaggio al sottomenu EF (funzioni avanzate)
rES	Ripristino delle impostazioni di fabbrica
Info	Visualizzazione delle informazioni del dispositivo
IO-L	Attivazione della comunicazione IO-Link
CFG	Passaggio al sottomenu CFG (Impostazioni di base)
MEM	Passaggio al sottomenu MEM (Memoria)
DIS	Passaggio al sottomenu DIS (Display)
uni	Unità di misura standard per flusso
dAP	Costante damping in secondi (tempo di risposta τ 63%).
FOUx	Comportamento dell'uscita OUTx in caso di anomalia
Lo. F	Valore minimo di memoria Flusso
Hi. F	Valore massimo di memoria Flusso
Lo. T	Valore minimo di memoria Temperatura
Hi. T	Valore massimo di memoria Temperatura
diS. L	Layout del display
diS. U	Frequenza di aggiornamento della visualizzazione sul display
diS. R	Orientamento della visualizzazione sul display
diS. B	Luminosità della visualizzazione sul display
coL. F	Colore dei caratteri per il flusso
cFH. F	Valore limite superiore per cambio colore (flusso)
cFL. F	Valore limite inferiore per cambio colore (flusso)
coL. T	Colore dei caratteri per la temperatura
cFH. T	Valore limite superiore per cambio colore (temperatura)
cFL. T	Valore limite inferiore per cambio colore (temperatura)

9 Messa in servizio

Dopo l'attivazione della tensione di alimentazione il dispositivo, scaduto il tempo di ritardo disponibilità, passa al modo operativo normale. Esegue le sue funzioni di misurazione ed analisi e trasmette segnali di uscita conformemente ai parametri impostati.

Per l'uscita analogica 2 (OUT2), il segnale di uscita durante il tempo di ritardo disponibilità è di 20 mA.

L'uscita analogica 1 (OUT1) è passiva entro i primi 2 secondi ed è pronta per la comunicazione IO-Link. Durante il tempo di ritardo disponibilità residuo, il segnale di uscita è di 20 mA.

10 Parametrizzazione

La parametrizzazione può essere effettuata tramite l'interfaccia IO-Link o tramite gli elementi di comando del dispositivo.

I parametri si possono impostare prima del montaggio e della messa in funzione del dispositivo oppure durante il funzionamento.

Se i parametri vengono modificati durante il funzionamento, viene influenzato il funzionamento dell'impianto.

▶ Assicurarsi che non sorgano malfunzionamenti nell'impianto.

Durante la parametrizzazione il dispositivo resta in modalità operativa. Continua ad eseguire le sue funzioni di monitoraggio con il parametro esistente fino a completare la parametrizzazione.

A seconda dell'impostazione dei parametri, i parametri disponibili nel menu possono cambiare.

10.1 Parametrizzazione tramite i tasti del dispositivo

CAUTELA

In caso di temperature del fluido superiori a 50°C (122 °F) è possibile che alcune parti del dispositivo si surriscaldino fino a oltre 65 °C (149 °F).

▷ Pericolo di ustioni
▶ Non toccare il prodotto con le mani.
▶ Per impostare il dispositivo, utilizzare un oggetto (per es. una biro).

Parametrizzazione in generale:

Intenzione	Azione
Passaggio dalla visualizzazione del valore di processo al menu principale	[•]
Passaggio al sottomenu	Con [▼] andare al sottomenu (ad es. EF), poi [•]
Selezione del parametro desiderato	[▲] oppure [▼]
Passaggio alla modalità di regolazione	[•]
Modifica del valore parametrico	[▲] o [▼] > 1 s
Acquisizione del parametro impostato	[•]
Uscire dall'impostazione dei parametri senza salvare	[▲] + [▼]
Ritorno al menu superiore (Ripetere più volte per raggiungere la visualizzazione dei valori di processo)	[▲] + [▼]
Ritorno alla visualizzazione del valore di processo	> 30 secondi (timeout)

10.2 Parametrizzazione tramite IO-Link

Requisiti per la parametrizzazione tramite l'interfaccia IO-Link:

√ Un software di parametrizzazione adatto, ad esempio ifm moneo|configure
√ File Input Output Device Description (IODD) per il dispositivo
√ Un master IO-Link
▶ Collegare il master IO-Link a un software di parametrizzazione.
▶ Impostare la porta del master sulla modalità operativa IO-Link.

▶ Collegare il dispositivo ad una porta libera del master IO-Link.
▷ Il dispositivo passa alla modalità IO-Link.
▶ Modificare le impostazioni dei parametri nel software.
▶ Scrivere le impostazioni dei parametri sul dispositivo.

Indicazioni per la parametrizzazione → Manuale del software di parametrizzazione

10.3 Configurazione dell'uscita

10.3.1 Unità di misura standard

È possibile selezionare un'unità di misura con la quale il valore di processo viene visualizzato di default sul display. Tutte le altre impostazioni dei parametri si basano su questa unità.

Valori selezionabili:

Flusso: l/min; m³/h; per dispositivi SVx6xx: gpm; gph.

10.3.1.1 Parametrizzazione tramite pulsanti del dispositivo: Unità di misura standard

▶ Richiamare il menu [EF] > [CFG].
▶ Selezionare [uni] e impostare l'unità di misura.

10.3.1.2 Parametrizzazione tramite IO-Link: Unità di misura standard

Richiamare [Parametri] > [Impostazione indicazione].
▶ Selezionare [uni] e impostare l'unità di misura.

10.3.2 Segnale analogico

Il dispositivo trasmette un segnale analogico di 4...20 mA, che è proporzionale al valore di processo. Il campo di misura è graduabile:

• [ASP] determina a quale valore letto il segnale di uscita è 4 mA.
• [AEP] determina a quale valore letto il segnale di uscita è 20 mA.

Distanza minima tra ASP e AEP = 20% del valore finale.

Nel caso di valori di misura non compresi nel campo di indicazione o se si è in presenza di un'anomalia, sul display compaiono dei messaggi (cr. UL, UL, OL, cr. OL, Err).

Il segnale analogico in caso di errore può essere impostato tramite il parametro [FOU].

10.3.2.1 Parametrizzazione tramite tasti del dispositivo: Segnale analogico

√ È stata selezionata l'unità di misura standard: [EF] > [CFG] > [Uni].
▶ Aprire [Menu principale].
▶ Impostare i parametri per la misurazione della temperatura: [ASP1] e [AEP1].
▶ Impostare i parametri per la misurazione del flusso: [ASP2] e [AEP2].

10.3.2.2 Parametrizzazione tramite IO-Link: segnale analogico

È selezionata l'unità di misura standard: [Parametri] > [Impostazione display] > [uni].
▶ Aprire il menu [Parametri] > [Uscita analogica 1] e impostare i parametri per la misurazione della temperatura: [ASP1] e [AEP1].
▶ Aprire il menu [Parametri] > [Uscita analogica 2] e impostare i parametri per la misurazione del flusso: [ASP2] e [AEP2].

10.3.3 Damping

La costante di damping impostata determina una stabilizzazione dei segnali di uscita. Le brusche variazioni del valore di processo fisico vengono livellate.

Questo riguarda le uscite e il display.

La costante di damping si somma al tempo di risposta del sensore (→ Dati tecnici).

I segnali UL e OL vengono definiti tenendo conto della costante di damping.

Il damping del valore letto influenza solo il valore del processo flusso.

10.3.3.1 Parametrizzazione tramite pulsanti del dispositivo: damping

▶ Richiamare il menu [EF] > [CFG].
▶ Selezionare [dAP] e impostare il tempo di damping in secondi (valore τ 63 %).

10.3.3.2 Parametrizzazione tramite IO-Link: damping

▶ Richiamare [Parametri] > [Damping].
▶ Selezionare [dAP] e impostare il tempo di damping in secondi (valore τ 63 %).

10.3.4 Comportamento delle uscite in caso di errore

Il comportamento dell'uscita OUTx in caso di anomalia può essere impostato mediante il parametro [FOUx]. A seconda della funzione di uscita selezionata, in caso di anomalia vengono trasmessi i seguenti segnali:

• ON: Il segnale analogico passa a 22 mA.
• OFF: Il segnale analogico passa a 3,5 mA.
• OU: Il segnale analogico corrisponde ancora al valore di misura.

10.3.4.1 Parametrizzazione tramite pulsanti del dispositivo: Comportamento delle uscite in caso di errore

▶ Richiamare il menu [EF] > [CFG].
▶ Selezionare [FOUx] e impostare il comportamento per OUTx in caso di errore: [On], [OFF], [OU].

10.3.4.2 Parametrizzazione tramite IO-Link: Comportamento delle uscite in caso di errore

▶ Aprire [Parametri] > [Configurazione errori uscita x].
▶ Selezionare [FOUx] e impostare il comportamento per OUTx in caso di errore: [On], [OFF], [OU].

10.4 Memoria

Il dispositivo memorizza i valori di processo massimi e minimi misurati.

Il valore attuale può essere letto sul dispositivo o tramite l'interfaccia IO-Link.

Valori selezionabili:

• [Lo. F]: memoria valore minimo per flusso
• [Hi. F]: memoria valore massimo per flusso
• [Lo. T]: memoria valore minimo per la temperatura
• [Hi. T]: memoria valore massimo per la temperatura

È opportuno cancellare la memoria non appena il prodotto funziona, per la prima volta, in condizioni normali.

10.4.1 Parametrizzazione tramite i pulsanti del dispositivo: memoria

Visualizzare la memoria:

▶ Aprire il menu [EF] > [MEM].
▶ Leggere il valore minimo e massimo del processo memorizzato.

Cancellare la memoria:

▶ Aprire il menu [EF] > [MEM].
Cancellare la memoria:
▶ Selezionare [Lo.x] o [Hi.x].
▶ Tenere premuto [▲] o [▼].
▷ Viene visualizzato [----].
▶ Premere brevemente [●].

10.4.2 Parametrizzazione tramite IO-Link: Memoria

Visualizzare la memoria:

▶ Aprire [Parametri] > [Memoria].
▶ Selezionare [Lo.x] o [Hi.x] per visualizzare il rispettivo valore di processo minimo e massimo misurato.

Cancellare la memoria:

▶ Aprire [Parametri] > [Memoria].
▶ Eseguire il comando:
• [Ripristino memoria Hi.x e Lo.x]
• [Ripristino memoria Lo.x]
• [Ripristino memoria Hi.x]

10.5 Display

La visualizzazione sul display può essere regolata tramite vari parametri. I parametri descritti di seguito vengono impostati come segue:

Parametrizzazione tramite i pulsanti del dispositivo:

▶ Richiamare il menu [EF] > [DIS].

Parametrizzazione tramite IO-Link:

Richiamare [Parametri] > [Impostazione indicazione].

10.5.1 Layout del display

Con il parametro [diS. L] è possibile impostare la visualizzazione predefinita del display.

Valori selezionabili:

• L1: valore di processo attuale per flusso
• L2: valore di processo attuale per flusso e temperatura

10.5.2 Frequenza di aggiornamento display

Il parametro [diS. U] consente di impostare la frequenza di aggiornamento della visualizzazione sul display.

Valori selezionabili:

• d1: rapida
- d2: media
- d3: lenta

10.5.3 Rotazione display:

Con il parametro [diS. R] è possibile ruotare in senso orario i caratteri del display per una migliore leggibilità.

Valori selezionabili:

• 0° (non ruotato)
  • 90°
  • 180°
  • 270°

10.5.4 Luminosità del display:

Con il parametro [diS. B] si può impostare la visualizzazione sul display.

Valori selezionabili:

• 25 %
- 50 %
- 75%
• 100 %

- OFF: Modalità di risparmio energetico. L'indicazione è disattivata nel modo operativo. Attivazione del display premendo un pulsante qualsiasi. Dopo 30 s di inattività il display viene nuovamente disattivato.

In caso di messaggi di avviso o di errore, il display si riaccende anche con l'impostazione [OFF].

10.5.5 Impostazione del colore del display

Il colore dei caratteri del display può essere selezionato tramite il parametro [coL.x]:

• [coL. F]: Colore dei caratteri per il flusso

• [coL. T]: Colore dei caratteri per la temperatura

Colore permanente dei caratteri

Il colore dei caratteri può essere impostato in modo permanente per la visualizzazione del flusso e della temperatura:

Impostazione per [coLx]	Colore dei caratteri
[rEd]	rosso
[GrEn]	verde

Cambio di colore

In alternativa, è possibile impostare un cambio di colore per la visualizzazione del flusso e della temperatura in base al valore di processo corrente:

Impostazione per [coL.x]	Colore dei caratteri
[r-cF]	rosso = valore di processo all'interno del campo della finestra verde = valore di processo al di fuori del campo della finestra
[G-cF]	verde = valore di processo all'interno del campo della finestra rosso = valore di processo al di fuori del campo della finestra

Se viene selezionato "Cambio di colore", è necessario impostare i valori limite del campo della finestra tramite i parametri [cFL.x] e [cFH.x]. I valori limite possono essere selezionati entro il campo di misura e sono indipendenti dalla funzione dell'uscita impostata per OUT1 e OUT2.

Fig. 5: Cambio di colore nel campo finestra. Esempio: [coL.x] = [G-cF]

cFL. F: valore limite inferiore per flusso

cFL. T: valore limite inferiore per temperatura

cFH. F: valore limite superiore per flusso

cFH. T: valore limite superiore per temperatura

MAW: Valore iniziale

MEW: Valore finale

10.6 Resettare il dispositivo

Il dispositivo può essere resettato allo stato di consegna.

Consigliamo di annotare le proprie impostazioni nel capitolo Impostazioni di fabbrica prima di eseguire la funzione.

10.6.1 Parametrizzazione tramite pulsanti del dispositivo: Ripristino del dispositivo

▶ Richiamare il menu [EF].
▶ Selezionare [rES].
▶ Tenere premuto [▲] oppure [▼].
▷ Viene visualizzato [----].
▶ Premere brevemente [●].

▷ Il dispositivo effettua un riavvio.

10.6.2 Parametrizzazione tramite IO-Link: Ripristino del dispositivo

Richiamare [Parametri] > [Impostazioni di base].
▶ Eseguire il comando: [Impostazione di fabbrica].
▷ Il dispositivo effettua un riavvio.

10.7 Blocco / sblocco

Il dispositivo può essere bloccato elettronicamente in modo da evitare modifiche delle impostazioni dei parametri.

Impostazione di fabbrica: sbloccato.

10.7.1 Parametrizzazione tramite tasti del dispositivo: Blocco / sblocco

Bloccare:

▶ Assicurarsi che il dispositivo sia nel modo operativo normale.
▶ Premere contemporaneamente [▲] e [▼] per 10 s, fino a quando viene visualizzato [Loc].
▷ Il dispositivo è bloccato per la parametrizzazione tramite i pulsanti. Quando si cerca di modificare il valore di un parametro, sul display appare il simbolo.

Questo blocco può essere rimosso soltanto tramite i pulsanti. I parametri possono essere modificati anche tramite l'interfaccia IO-Link.

Sbloccare:

▶ Assicurarsi che il dispositivo sia nel modo operativo normale.
▶ Premere contemporaneamente [▲] e [▼] per 10 s, fino a quando viene visualizzato [uLoc].
▷ I pulsanti del dispositivo vengono così sbloccati.

10.7.2 Parametrizzazione tramite IO-Link: Blocco / sblocco

▶ Assicurarsi che il dispositivo sia nel modo operativo normale.
Richiamare [Parametri] > [Impostazione indicazione].
▶ Selezionare [Loc] e impostare il blocco.
▷ Il dispositivo è bloccato per la parametrizzazione tramite i pulsanti. Se si tenta di modificare il valore di un parametro, sul display appare il simbolo.

Il dispositivo può essere sbloccato tramite il parametro IO-Link [uLoc] o tramite i pulsanti.

- oppure –

Richiamare [Parametri] > [Impostazioni di base].
▶ Selezionare [Blocco accesso al dispositivo. Interfaccia utente locale] e impostare [Bloccato].
▷ Il dispositivo è bloccato per la parametrizzazione tramite i pulsanti. Se si tenta di modificare il valore di un parametro, sul display appare il simbolo.

Il dispositivo può essere sbloccato solo tramite il parametro IO-Link [Sbloccato].

- oppure –

▶ Selezionare [Blocco accesso al dispositivo. Archiviazione dati] e impostare [Bloccato].
▷ Il dispositivo è bloccato per la funzione di archiviazione dei dati (Data Storage) dal master IO-Link.

Il dispositivo può essere sbloccato solo tramite il parametro IO-Link [Sbloccato].

11 Risoluzione degli errori

Il dispositivo dispone di opzioni di autodiagnosi. Esegue un'autodiagnosi durante il funzionamento.

Avvisi e stati di errore vengono indicati sul display, anche se spento.

Se si verificano più eventi di diagnostica contemporaneamente, viene visualizzato soltanto il messaggio di diagnostica dell'evento che ha la massima priorità.

11.1 Messaggi di allarme

Indicazione	Problema / Rimedio
Locked via key	Pulsanti per l'impostazione sul dispositivo bloccati, modifica parametri rifiutata.► ▶ Sbloccare il dispositivo utilizzando i pulsanti.
Locked via communication	Pulsanti per l'impostazione sul dispositivo temporaneamente bloccati, parametrizzazione tramite comunicazione IO-Link attiva.► ▶ Terminare la parametrizzazione tramite comunicazione IO-Link.
Locked via system	Pulsanti bloccati tramite software di configurazione; modifica parametri rifiutata.► ▶ Sbloccare il dispositivo con l'interfaccia IO-Link tramite software di configurazione.
UL	Campo di misura della temperatura superato per difetto: valore letto più piccolo -20 % del valore finale.► ▶ Controllare il campo di temperatura.
OL	Campo di misura della temperatura o del flusso superato per eccesso: valore letto più grande 120 % del valore finale.► ▶ Controllare il campo di flusso / temperatura.

11.2 Messaggi di errore

Indicazione	Problema / Rimedio
Display spento	Tensione di alimentazione troppo bassa.► ▶ Controllare la tensione di alimentazione. Display spento.► Verificare se l'impostazione [DIS] = OFF ed eventualmente modificarla.
Err	Dispositivo difettoso / Anomalia di funzionamento.► ▶ Sostituire il dispositivo. Valore letto oltre il campo di rilevamento.► ▶ Controllare il campo di flusso / temperatura.
PARA	Parametrizzazione al di fuori del campo di validità.► ▶ Controllare i parametri impostati.
cr. UL	Campo di misura della temperatura criticamente superato per difetto: valore letto più piccolo -30 % del valore finale.► ▶ Controllare il campo di temperatura.
cr. OL	Campo di misura della temperatura criticamente superato per eccesso: valore letto superiore a 130 % del valore finale.► ▶ Controllare il campo di flusso / temperatura.

12 Impostazione di fabbrica

Parametri	Impostazione di fabbrica	Impostazione utente
ASP1 (TEMP)	0 % MEW
AEP1 (TEMP)	100 % MEW
ASP1 (FLOW)	0 % MEW
AEP1 (FLOW)	100 % MEW
FOU1 (TEMP)	OFF
FOU2 (FLOW)	OFF
coL. F (FLOW)	OFF
coL. T (TEMP)	OFF
uni	l/min (SVx6xx: gpm)
dAP	0,6 s
diS. L	L2
diS. U	d2
diS. R	0
diS. B	75 %
cFH. F	MEW
cFL. F	MAW
cFH. T	MEW
cFL. T	MAW

MAW = valore iniziale

MEW = valore finale
