MANUALE UTENTE RMX500 Texas

1.Contenuto della confezione 133
2. Pittogrammi di sicurezza 134
3.Normedisicurezza 135
4.Preparazione prima dell'infallazione 137
5. Installazione e posizionamento della stazione di ricarica 138
6. Posa del cavo perimetrale 141
7. Collegare il cavo perimetrale alla stazione di ricarica 149
8. Alimentare la stazione di ricarica 151

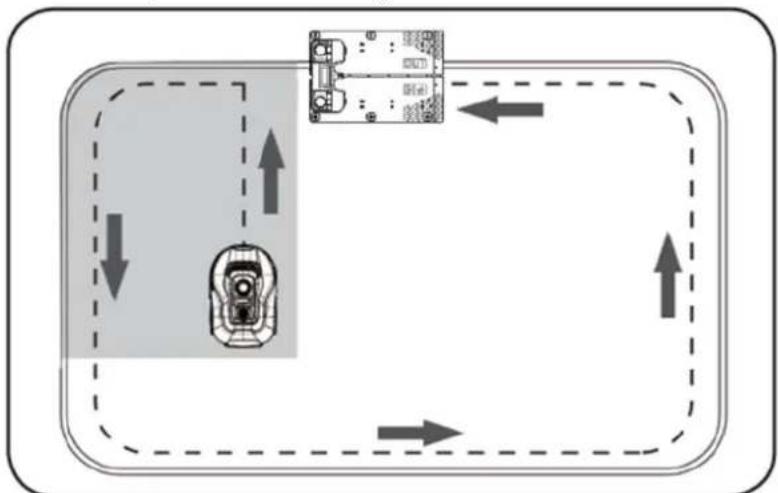

9. Avvio e test dell'installazione 152

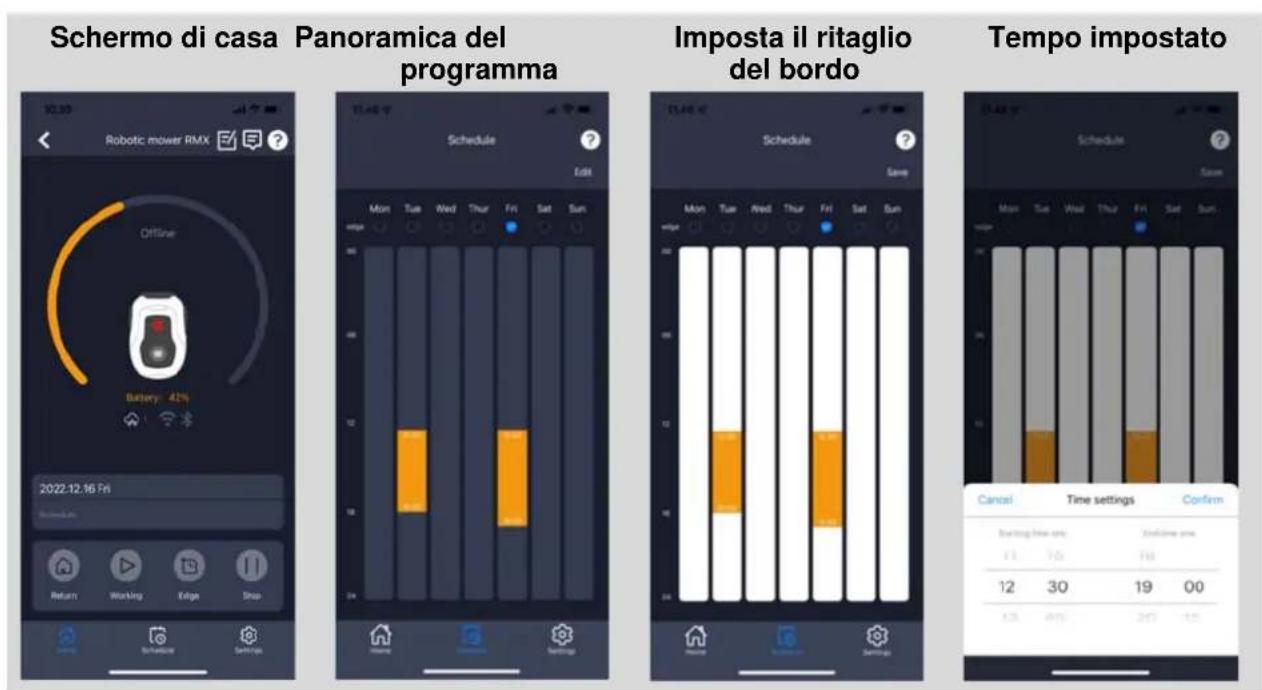

10. Programmazione 153

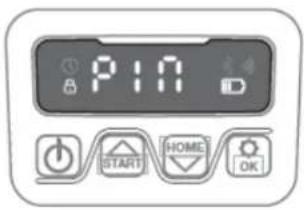

11. Impostazione codice PIN 153
12.Modifica dell'ora di inizio e dell'ora di taglio 154

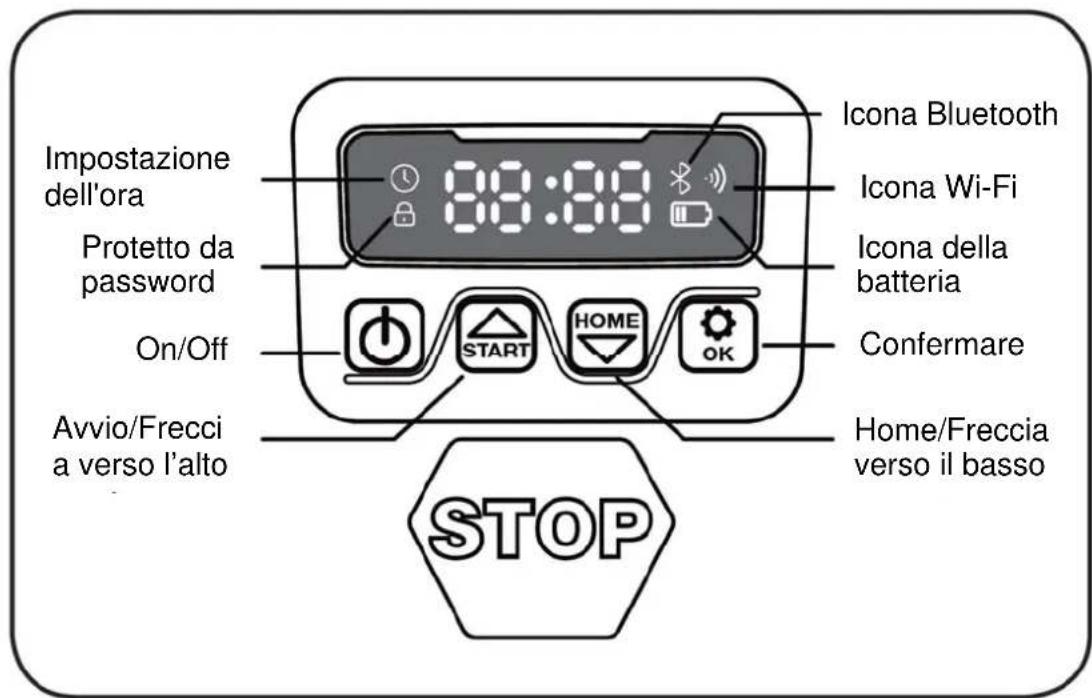

13. Descrizione del display 155
14. Installazione dell'app 156
15.Preparazione prima del collegamento al robot 156
16. Configurazione dell'app 157
17. Utilizzo dell'app 159
18. Caratteristica del robot 163
19. Sensore pioggia 165
20. Gestione del rasaerba robotizzato 165
21. Pulizia e sostituzione di parti 166
22. Rimessaggio invernale 168
23. Sostituzione della batteria 169
24. Accessori 170
25. Codici di erre 171
26. Dati tecnici 173
27. Dichiarazione di conformità UE 174

Il Manuale d'lstruzioni viene aggiornato continuamente. La versione più recente è sempre disponibile su www texas.dk (scattererizza il QR code sul retro del robot) Compara il numero di versione del manuale.

1. Contenuto della confezione

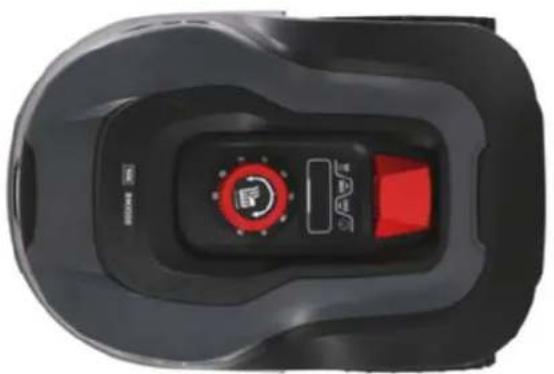

Robot rasaerba

Stazione di ricarica

Viti/picchetti a stazione di ricarica (x6)

Lame aggiuntive (x6)

Filoperimetrale

130m (RMX 500)

170m (RMX 800)

200m (RMX 1600)

220m (RMX 2000)

Wire pegs

x180 (RMX 500)

x230 (RMX 800)

x270 (RMX 1600)

x300 (RMX 2000)

Alimentazione elettrica

Manuale d'Istruzioni

Dalla propria officina

Pinza mordace

Pinza a grimpare

Martello

Righello pieghevole

2. Pittogrammi di sicurezza

AVVISI SUL ROBOT
	Leggere il manuale d'istruzioni prima dell'uso.
	Mantenere la distance dal robot rasaerba quando è in azione. Tenere mani e piedi lontani delle lame. Non mettere mai mani o piedi vicino o sotto la macchina quando il robot rasaerba è in azione.
	Assicurarsi che la macchina sia spenta e che il pulsante di accensione sia impostato su OFF prima di,iniziare la manutenzione o l'ispezione della macchina.
	Non sedersi mai sulla macchina.
CE	Marchio di omologazione CE
	I robot rasaerba o le stazioni di ricarica non devono essere smaltiti con i normali rifiuti domestici, in quanto i prodotti contengono componenti elettronici. Il prodotto deve essere consegnato al centro di raccolta più vicino o ad altre strutture in grado idonee allo smaltimento ci componenti elettronici.
	Livello di rumore garantito.
	Il cavo perimetrale (bassa tensione) non deve essere tirato o tagliato. Prestare attenzione durante il taglio, il taglio dei bordi o la rimozione di erbacce vicino al cavo perimetrale in modo che non venga danneggiato.
AVVISI BATTERIA
	Non fare entrare mai in contatto diretto l'acqua con la batteria.
	Non esporre mai la batteria al fuoco o ad altre fonte di calore (max 40° C)
Li-ion	Etichetta di riciclaggio. I materiali della batteria possono essere riciclati.
Li-Ion	La batteria del robot rasaerba è del tipoagli ioni di litio. La batteria nondeve essere smaltita insieme ai normali rifiuti domestici. La batteriadeve essere smaltita negli apposti centri di raccolta e smaltimento.
AVVI SO STAZIONE DI RICARICA
	SMPS (Alimentatore switching)
	Doppio isolamento.
	SMPS (Switch mode power supply) con alimentatore isolante di sicurezza a prova di cortocircuito.

3. Norme di sicurezza

AVVERTENZA: leggere tutte le avventenze e le istruzioni di sicurezza.

Quando si utilizes il robot tagliaerba è necessario seguire rigorosamente le istruzioni di sicurezza. Leggere attendamente le istruzioni prima di avviare la macchina. Assicurarsi di poter arrestare immediamente la macchina in caso di incidente. La mancata osservanza delle avvertenze e delle istruzioni di sicurezza può provocare scosse elettriche, incendi e gravi lesioni personali.

Le avventenze, le precauzioni e le istruzioni descriptorne in questo manuale di istruzioni non possono coprir tutte le condizioni o situazioni che potrebbero verificarsi. L'utilizzatore deve quando usare buon senso e cautela nell'utilizzo della macchina.

Generale

• Leggi attendamente il manuale e assicurati di comprendere tutte le istruzioni per l'utilizzatore finale.
• Non permettere a persona che non hanno familiarità con l'utilizzo del robot tagliaerba, I minori non possono utilizzato la macchina.
• L'opercatore della macchina è responsable delle altre persone presenti nella area di lavoro e dei loro effetti personali.

Preparazione e manutenzione

Assicurarsi che il cavo perimetrale sia montato comeindicato nel manuale.
- Ispezionare regolarmente l'area in cui verrà utilizzata la macchina e rimuovere tutti i sassi, legnetti e altri detriti che potrebbero danneggiare il robot rasaerba.
- Controllare le lame e le viti agli 2 anni: controllare se le lame sono usurate o danneggiate e se le viti sono intatte (le lame durante l'utilizzo consumano lentamente le viti e alla fine le distruggono). Sostituire sia le lame che le viti usurate o danneggiate per mantenere il necessario equilibro di taglio. Le lame possono essere girate in modo da poter essere utilizzate 2 volte. Sostituire sempre sia le viti che le leme contemporaneamente! Si consiglia di invertirli almeno una volta l'anno.
- La macchina non deve essere utilizzata per lavori diversi da quelli descritti nel presente manuale d'uso.
- Utilizzare solo accessori e peszi di ricambio originali. L'installazione di parti non approvate più comportare un aumento del rischio e pertanto non è legale. Ogni responsabilità del produttore è esclusa in caso di incidente o altri danni causati dall'installazione di parti non originali.

Utilizzo

Non utilizzato il tagliaerba robotenza che la copertura in plastica sia correttamente fissata alla macchina.

Non tenere mani e piedi vicino alle parti rotanti.

Non tenero o sollevare il rasaerba robotizzato se una ruota o il motore di taglio è in funzione.

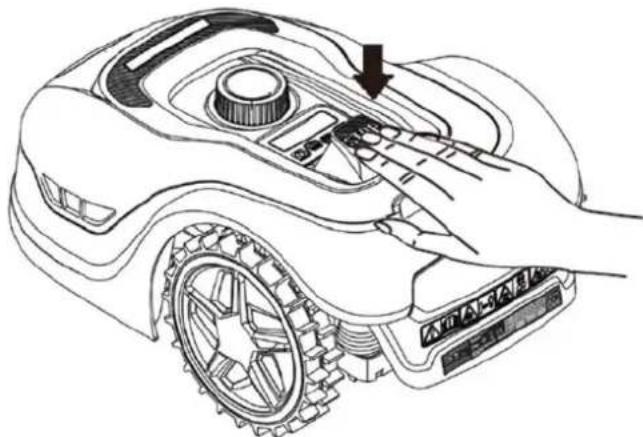

• Innanzitutto, premi il pulsante STOP. Spagnere completeness il robot rasaerba (tenere premuto il pulsante OFF) prima di:

Rimuovere tutti i tipi di sporco o bloccare oggetti.
- Esequire la manutenzione, la pulizia o la revisione del rasaerba robotizzato.

• Avviare il tagliaerba robot secondo le istruzioni. Quando il robot è accesso (il display è accesso), ricordarsi di tenere mani e piedi lontani dalle lame rotanti.

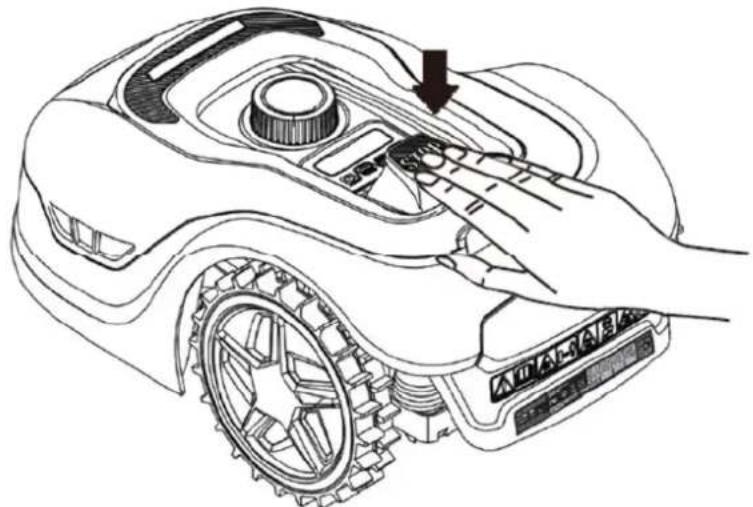

  Non sollevare o trasportare mai il tagliaerba robot con il pulsante di accensione principale inserto.
  Non permettere a personne che non sanno come funziona il robot tagliaerba di uso.
  Non appoggiare oggetti sul robot o sulla stazione di ricarica.
• Non utilizzato il robot con lame o latre parti danneggiate. è consigliato lasciare che il robot tagli l'erba solo quando è asciutta perché offre un risultato di taglio migliorie ed evita che l'erba bagnata si depositi sul lato inferiore del robot (riducendo la necessità di pulizia).
• Quando il robot è impostato sul ciclo di taglio automatico, assicurarsi che non vi siano bambini o altre attività nell'area di taglio del robot durante il periodo di taglio definitivo.

Sicurezza personale

• Se il pulsante ON/OFF è rotto o non funziona correttamente (non più essere spento), non utilizzato il robot.
• Prestare sempre attenzione a ciò che si sta facendo eutilizzare il buon senso quando si utilizza il robot.
• I minorenni non devono'utilizzare la macchina.
• La macchina deve essere utilizzata solo da personne riposate e in buona salute. Le personne除去 l'influenza di alcol, droghe o altre sostanze non sono autorizzate a utilizzato il robot.

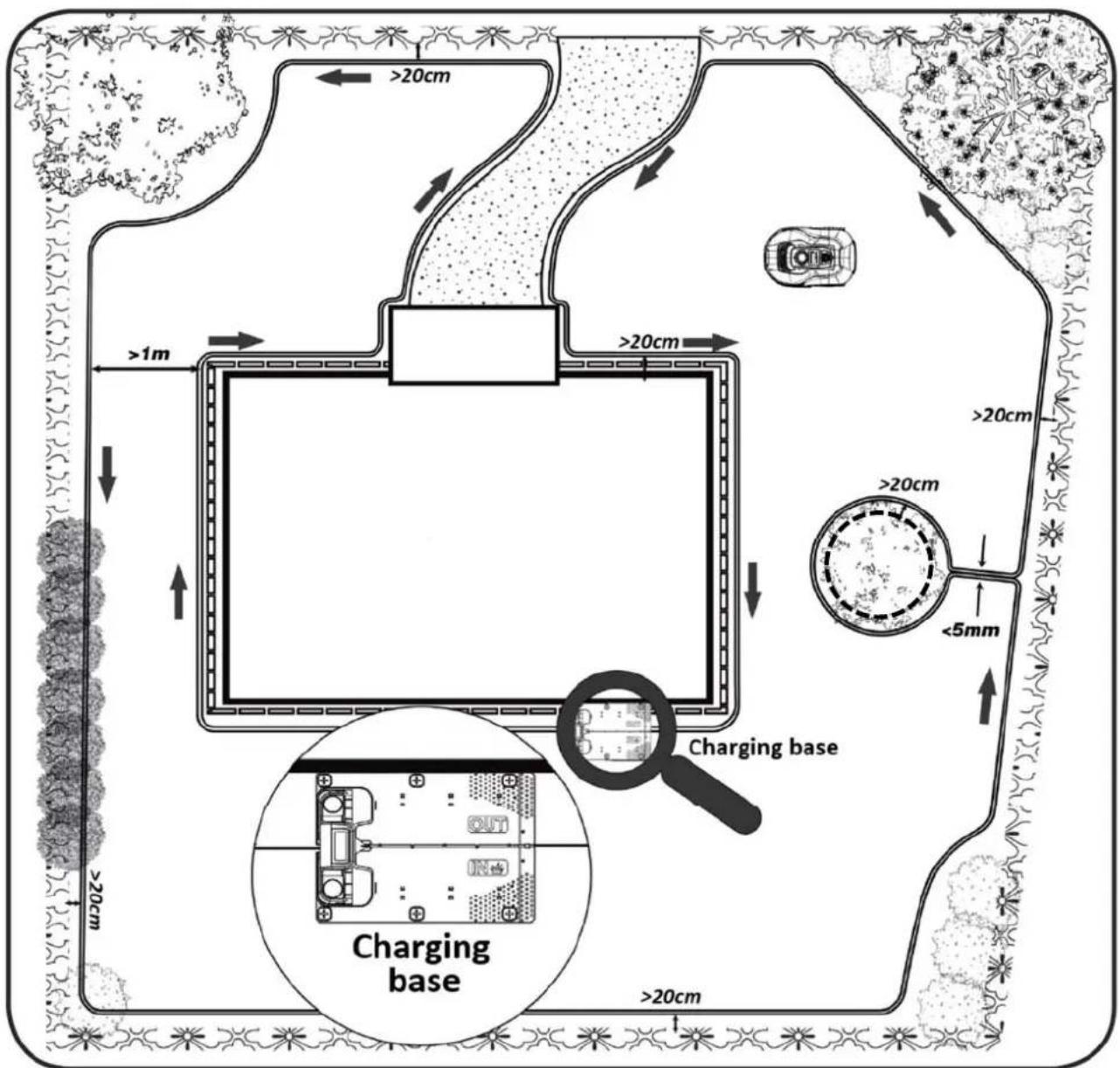

4. Preparazione prima dell'installazione

Si consiglia di fare un disegno del proprio prato con gli ostacoli che l'utente desidera proteggere. Aiuta a dare una buona panoramicica del lavoro per la posa del filo perimetrale, nonché per l'individualizzazione della posizione migliorare per la stazione di ricarica. Stendere il cavo perimetrale alla stazione di ricarica intorno al giardino e attorno a eventuali ostacoli che si desidera proteggere, come aiuole, alberelli, ecc.

Il capitolo seguente spiega come installare il rasaerba robotizzato. Pertanto, leggere attendamente quello capitolo prima di pianificare e installare il cavo perimetrale. Verificareanche la necessità prevista di cavo perimetrale (lunghezza). è incluso un sacco di cavo per circondare i prati fino al limite di capacità, ma se hai molte aiuole all'interno del prato dove il cavo girera, cui potrebbe essere necessario acquistare un cavo perimetrale aggiuntivo ed estenderlo.

5. Installazione e posizionamento della stazione di ricarica

La posizione della stazione di ricarica richiede la presenza di una presa di corrente da 230 V nelle vicinanze. In alternatively, è necessario estrare un cavo di prolunga nella posizione desiderata della stazione di ricarica. L'ingresso in piano della stazione deve essere rivolto a destra.

La stazione di ricarica può essere localizzata in 2 modi:

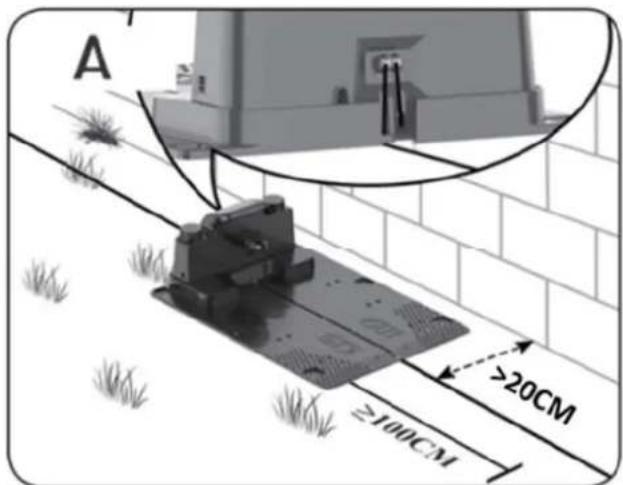

• Lungo uno dei lati (A)

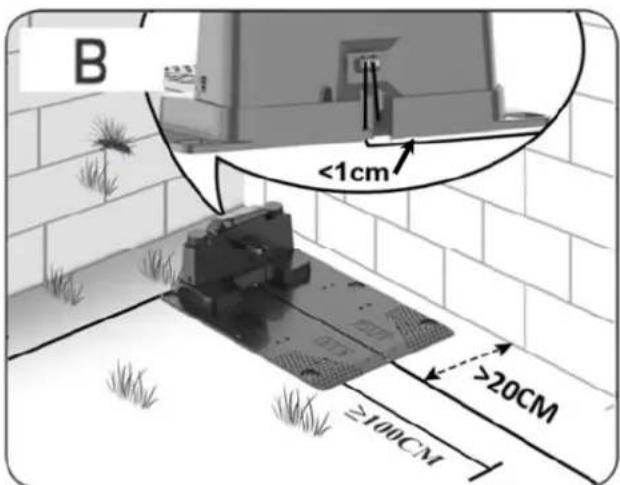

  In un angolo (B)

Se la posizione viene scelta in un angolo, è necessario assicurarsi che il cavo perimetrale possa passare dietro la stazione di ricarica il più vicino possibile alla piastra posteriori (<1 cm) e nel connettore, come lostrato nell'illustrazione (B). In quello caso, dietro la stazione di ricarica sera presente una piccola area che non può essere tagliata. L'area cui è essere ricoperta di piastrelle o pietra,invece che di erba.

Nota: si consiglia di avere 1-2 m di cavo aggiuntivo in effesso, se possibile. Vedere la sezione 7 "Collegare disponibile l'armadio di delimitazione alla stazione di ricarica".

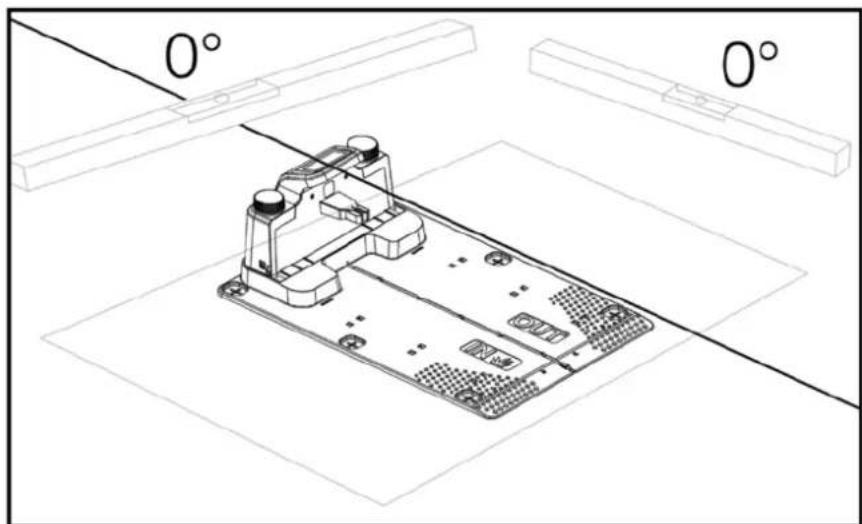

La stazione di ricarica deve essere posizionata su una superficie completamente piana e deve ave un tratto completamente rettilineo di almeno 1 metro davanti alla stazione di ricarica, per garantire che il robot rasaerba abbia lo spazio corretto per l'accesso nella stazione di ricarica. Per un corretto funzionamento è importante che但这a regola sia osservata scrupolosamente.

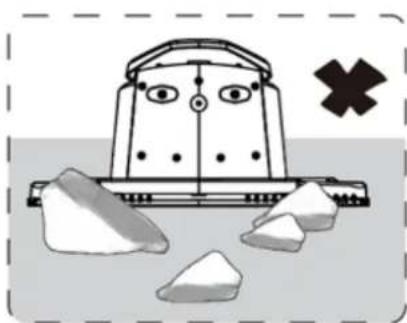

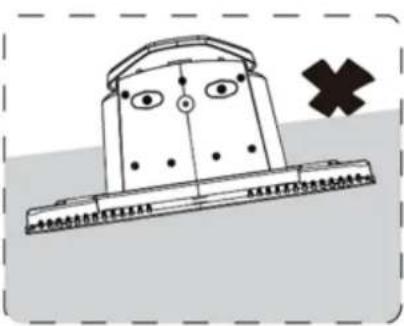

Configurazione errata:

Se il terreno davanti alla stazione di ricarica è morbido o il prato ha iniziato a crescere in corrispondenza dell'entrata e dell'uscita del robot alla stazione di ricarica, si consiglia di posizionare una piatra di plastica o un tappetino di gomma davanti all'entrata della stazione di ricarica.

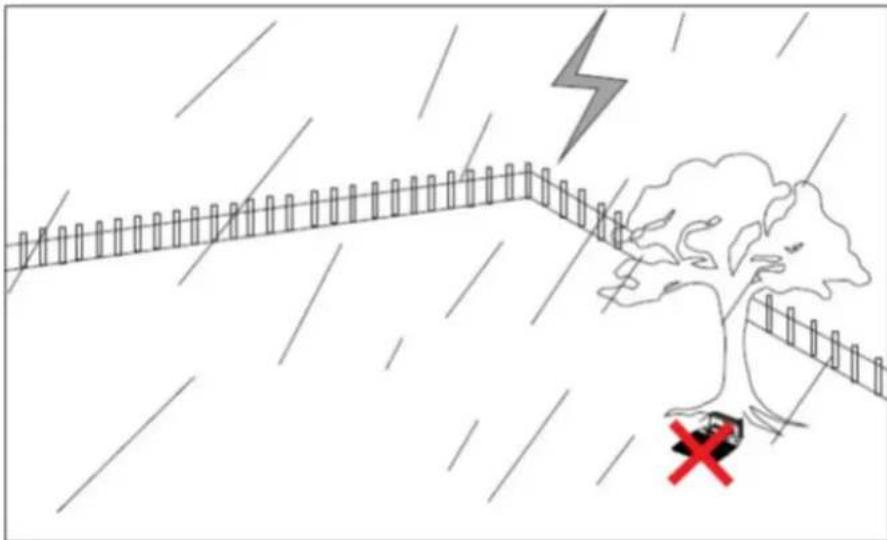

Protezione contro i fulmini

Per proteggere il robot tagliaerba dai fulmini, si consiglia di non posizionare la stazione di ricarica sotto o vicino a un albero alto. Allo stesso modo, nessuna prolunga cui assere tirata alla stazione di ricarica attorno ad alberi ad alto fusto.

Si consiglia di non far funzionare il robot in caso di temporale a causa dei danni ai componenti elettronici provocati dai fulmini. Allo stesso modo, in caso di temporale, si consiglia di togliere completamente l'alimentazione alla stazione di ricarica e, se possibile, di scollegare il cavo perimetrale nella stazione di ricarica.

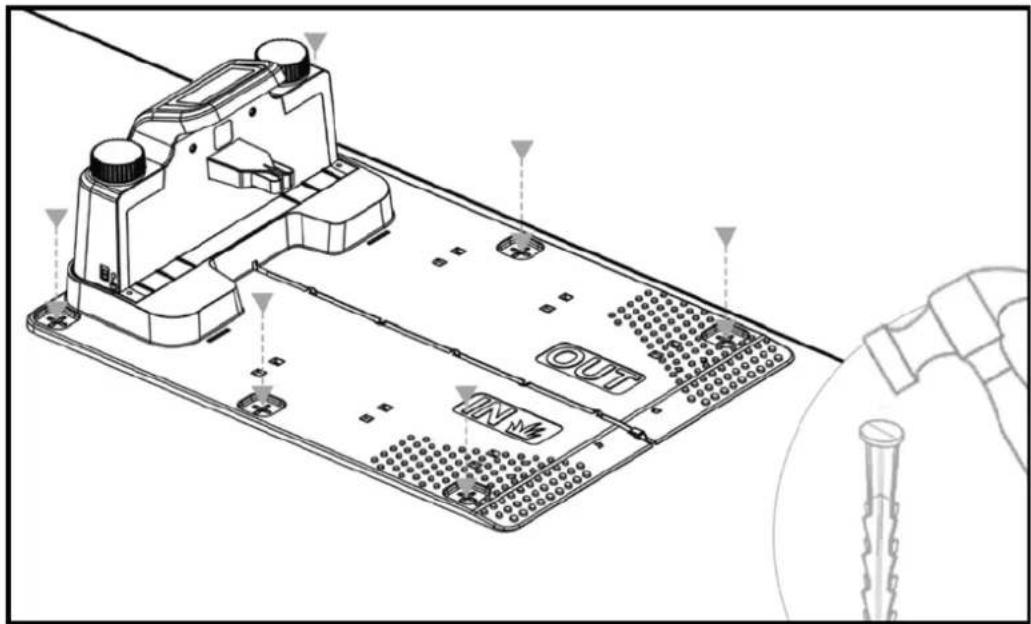

Fissare la stazione di ricarica con le 6 viti/picchetti in dotazione.

Assicurati che l'area "OUT" sia rivolta verso il bordo del prato. Una volta individuata la posizione corretta e installata la stazione di ricarica, NON collegare ancora l'alimentazione. Il cavo perimetrale deve essere PRIMA posato e collegato alla stazione di ricarica. Successivement, è possibile collegare l'alimentazione.

CONSIGLIO

La stazione di ricarica e il robot possono stare all'aperto. Ma si consiglia di copire con fatto/garage per la stazione di ricarica, in quanto proteggerà il robot dalle intemperie e dal vento e ne prolunghera la vita. è inoltre possibile acquistare la copertura originale, da montare nella stazione di ricarica. Vedere maggiori informazioni nella sezione 24 "Accessor",

Leggi l'intera sezione prima di iniziare a lavorare!

La posa del cavo perimetrale è la casa più importante durante l'installazione poiché una corretta posa del cavo da un risultato più soddisfacente.

Il robot non può tagliare fino al bordo a causa dei requisiti di sicurezza (distanza di sicurezza delle lame). Per questa ragione intorno al prato rimarraù un bordo d'erba incolta che non sare tagliato dal robot. Qui devi falciare regolarmente l'erba con un tagliabordi o un normale tagliaerba. In alternatively, si può mettere un bordo di piastrelle (almeno 12 cm) tutto intorno al prato allo stesso livello dell'erba, su cui il robot può passare. In quello modo eviterete di lasciare un bordo d'erba incolta. Vedere la sezione "Taglio lungo le piastrelle". Per un risultato migliorie il filo perimetrale dovrebbe essere posizionato il più vicino possibile al bordo di piastrelle.

In condizioni normali, una distance di 20 cm sare l'ideale, ma richiede il rispetto di alcuni prerequisites:

Il primo deve essere completamente livellato ai bordi in modo che il robot non possa scivolare in condizioni di bagnato.
Fiori, piante e rami non devono pendere sul prato.
Le ruote non devono sporgere nel vuoto durante la marcia.
- Ruote e protezioni non devono entrare in contatto con spigoli alto.

Ciò significica che il robot deve essere in grado di percorrere tutto il perimetro del filo sulla incontrare ostacoli ezza entrare in una zona di terra con le ruote.

Se quanto sopra non più essere fatto correttamente, potrebbe essere necessario augmentare il filo. Questo dipende dal giardino in questione. Indipendentemente da perché, si consiglia di tenere almeno 1 cm di distanza in più, in quanto il filo perimetrale potrebbe spostarsi leggermente dopo un po' di tempo man mano che le radici del prato crescono.

Se il filo perimetrale deve passare vicino all'acqua o zone potenzialmente pericolose (es. intorno un laghetto in mezzo al prato o una piscina), si consiglia di augmentare la distanza a 25-30 cm in modo da non rischiare danni.

Preparazione:

Trova l'estremità libera della bobina. Quindi, trovare i picchetti di plastica. Prepara una metro o un distanziometroanche fatto in casa come parametro di misurazione di 20~cm ,in modo da poter lavoramente ottenere una distanza uniforme e corretta dal bordo del prato/ostacoli. Inoltre, per fissare il cavo sono necessari alcuni attrezzi che non sono inclusi.

Ricordate che l'erba non deve essere più alta di 60 mm prima di iniziare il lavoro, altrimenti deve essere prima tagliata con un tagliaerba (con raccolta). Si consiglia di tagliare l'erba fino a 35-40 mm prima di installare il robot.

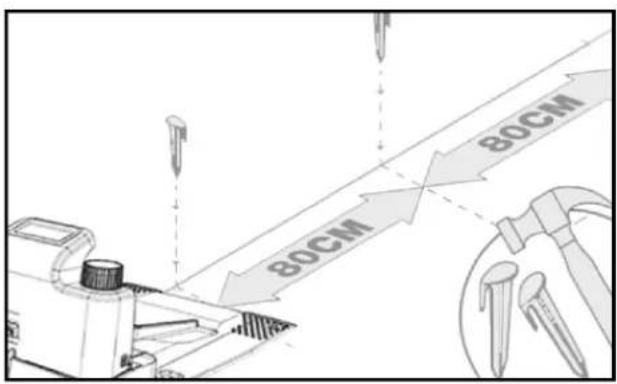

Posa del cavo perimetrale:

Iniziare la posa del cavo alla stazione di ricarica e lasciare circa 50~cm di filo libero in modo che ci sa molto cavo con cui lavorare quando lo si collegea ai connettori di alimentazione della stazione di ricarica.

Stendi il cavo perimetrale e muoviti in senso orario, posizionalo sull'erba e fissalo con i picchetti di plastica. Non è necessario scavare il cavo nel terreno. Nel giro di pochi mesi l'erba è cresciuta sopra il cavo e non sare più visible. (Se vuoi interrarto mettilo a circa 2 cm sotto la superficie dell'erba).

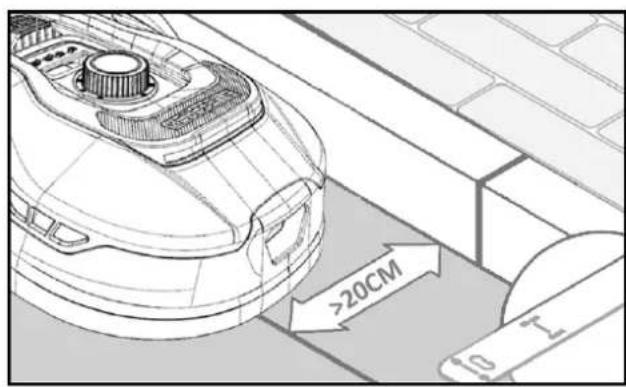

RICORDA: Mantieni almeno 20 cm di distance dal bordo dell'erba/ostacoli. Usa una levetta o un'astina fatta in casa. Se sul prato sono presenti siepi, fiori e piante, si consiglia una distance magiore. è importante che il robot passi liberamente alla senza colpire rami, ecc.

NOTA: la lunghezza massima consentita del cavo perimetrale è di 300 m.

Il cavo perimetrale è ora posato intorno al giardino secondo il progetto iniziale. Metti i picchetti di plastica agli circa 80 cm nei tratti rettilinei e più vicinoagli angoli.

Piu vicino al suolo viene posato il cavo, minore è il rischio che cada sopra il cavo o che venga tagliato dal robot rasaerba. L'intensità di corrente del filo perimetrale è di soli 20 V e quando nessun pericolo per persona o animali.

Assicurarsi che i lati del cavo siano posizionati correttamente nel piolo di plastica (vedi Foto) prima di essere fissati a terra.

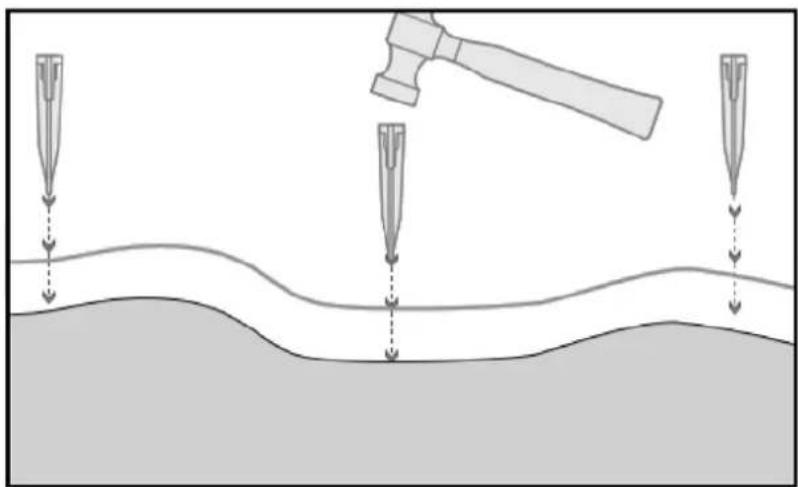

Assicurati di posizionare i picchetti di plastica nei punti più bassi del prato in modo che il cavo sia tenuto saldamente contro il terreno. Potrebbe essere necessaria una distanza inferiore a 80 cm.

CONSIGLIO

Inizioamente si può posare il cavo con una distanza maggiore tra i picchetti in plastica (es. con una distanza di 160/240 cm) ma sufficiente in modo che sia ragionevolmente teso ovunkue e non possa essere colpito dalle lame. Al termine, puoi eseguire un test in cui il robot segue il perimetro e torna nella stazione di ricarica per vedere se scorre liberamente e alla ostacoli avanti e indietro. è più facile regolare la posizione del cavo perimetrale se ci sono meno picchetti di plastica da sollevare. Qualsiasi prova delve essere eseguita con la regolazione dell'altezza di taglio più alta e si consiglia di rimuovere prima le lame in modo che non ci sa il rischio di tagliare il cavo!

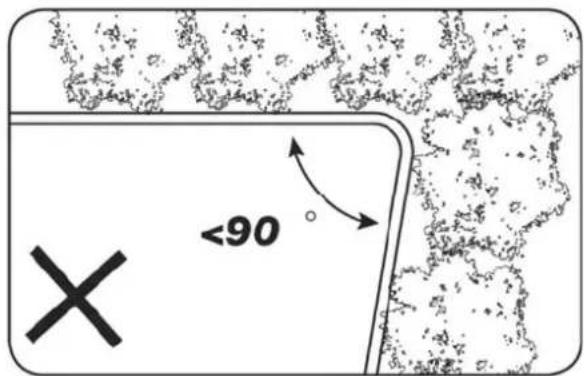

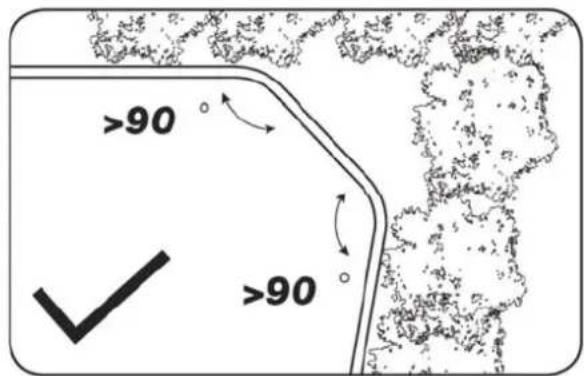

Angoli

Quando arriv di un angolo del suo giardino, è importante che il cavo compia una curva morbida e non segua un angolo di 90^ . Usa diversi pioli di plastica qui per ottenere la curva ottimale. Qualsiasi punto lungo il filo deve essere distante almeno 20 cm dal bordo.

Ostacoli in giardino

Gli ostacoli fissi nel giardino che sono più alto di 100 mm come muri, recinzioni, mobili da giardino, pali, ecc., non devono essere protetti con il cavo perimetrale, poiché i sensori di ostacoli del robot rileveranno un pericolò di collisione e quindi il robot si fermerà, girera e troverà una nuova direzione di viaggio.

Alberi

La maggior parte degli alberi del giardino sare vista dal robot tagliaerba semplicamente come un normale ostacolo e quindi non necessiterà di protezione.

Tuttavia, alcuni alberi che sono a forma di cono al suolo o hanno radici affioranti inferiori a 100mm e devono essere protetti con filo perimetrale.

Questo per evitare che il robot salga sulle radici e si incastri o danneggi le lame e il carrello.

Rimuovi i frutti e i rami caduti

Se ci sono frutti e rami caduti, quello cui si è per se erari. Il robot rasaerba. Pulisci sempre il prato da queste cose in modo da evitare tempi di inattività.

Soprattutto a settembre-ottobre, molte frutti cadono dai meli.

Questi possono causare l'arresto del robot. Se l'area sotto i mei è inclusa nell'area di taglio del robot, devi essere pronto a rimuovere le mele prima che il robot funzioni.

In alternatively, l'area sotto i meli dovrebbe essere omessa durante la posa del cavo perimetrale.

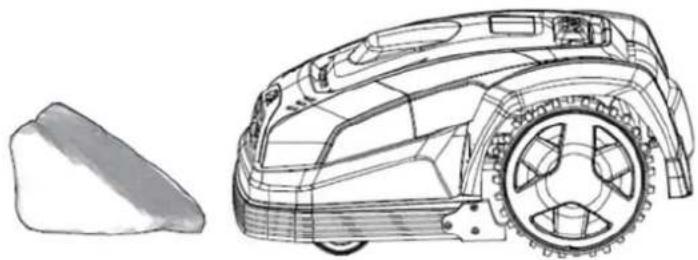

Pietre

Se ci sono pietre nell'area di taglio del robot, è importante valutare se la pietra è più alta o più bassa di 100 mm, e se la pietra deve essere protetta o meno proprio per evitare danni al robot.

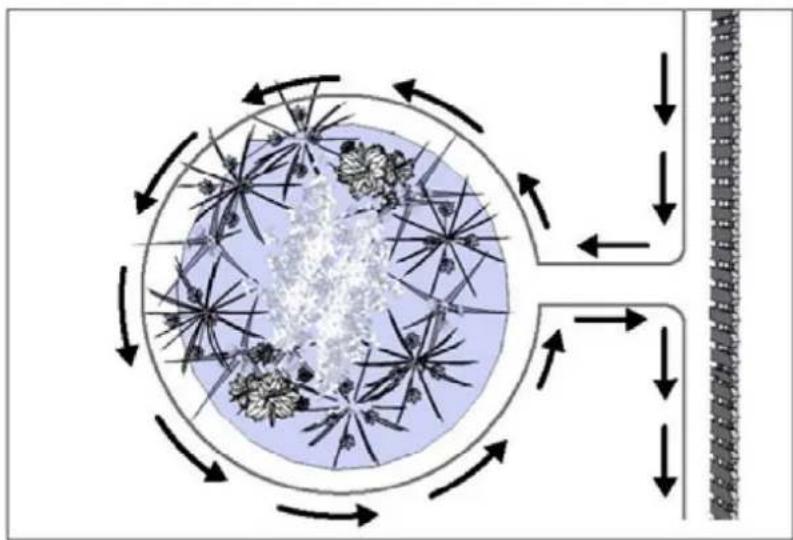

Per delimitare gli ostacoli è importante seguire la direzione da cui si è partiti. (Guarda l'immagine)

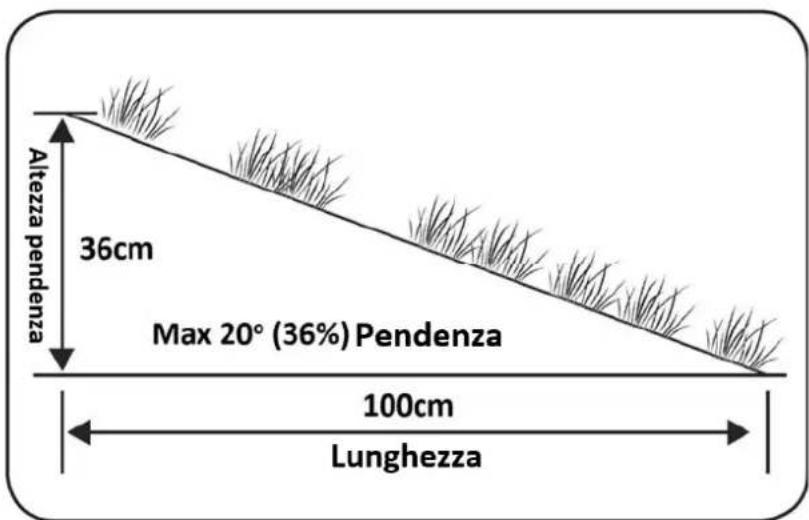

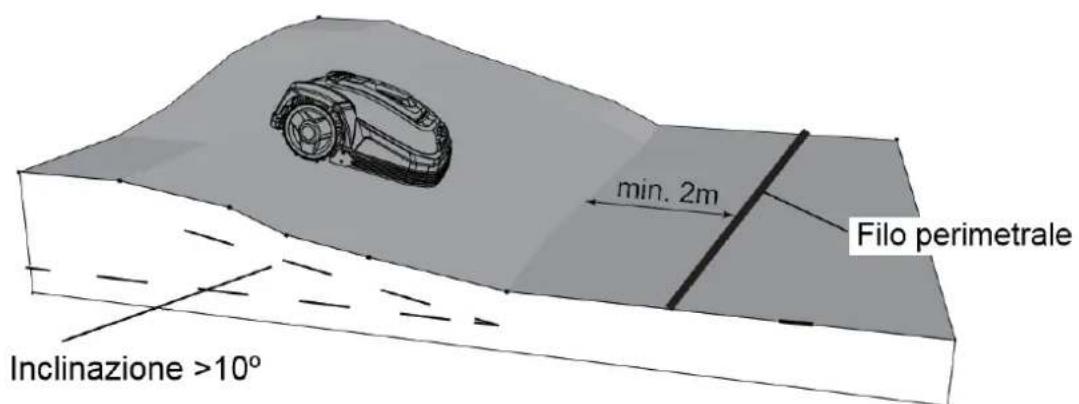

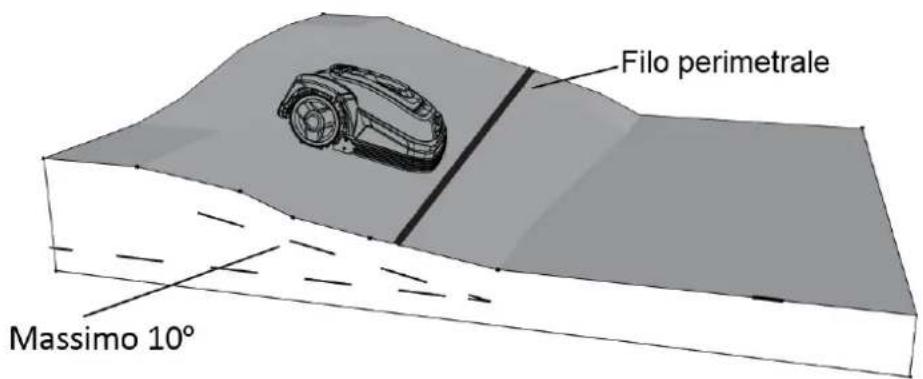

Pendenze

Il rasaerba robotizzato può salire e scendere da pendii con una pendenza massima di 20^

Se c'è una discesa diretta verso il cavo perimetrale, la pendenza non deve superare i 10^ di salute per evitare che il robot passi sopra il cavo se c 'è poco attrito nell'erba.

Se il rasaerba rob otizzato scende verso il cavo da una pendenza superiore a 10^ , devono esserci almeno 2 metri dal bordo del perdio al cavo perimetrale.

Distanza orizzontale in cm	Distanza verticalie in cm Incl	nazione in grado
100 18 10		°

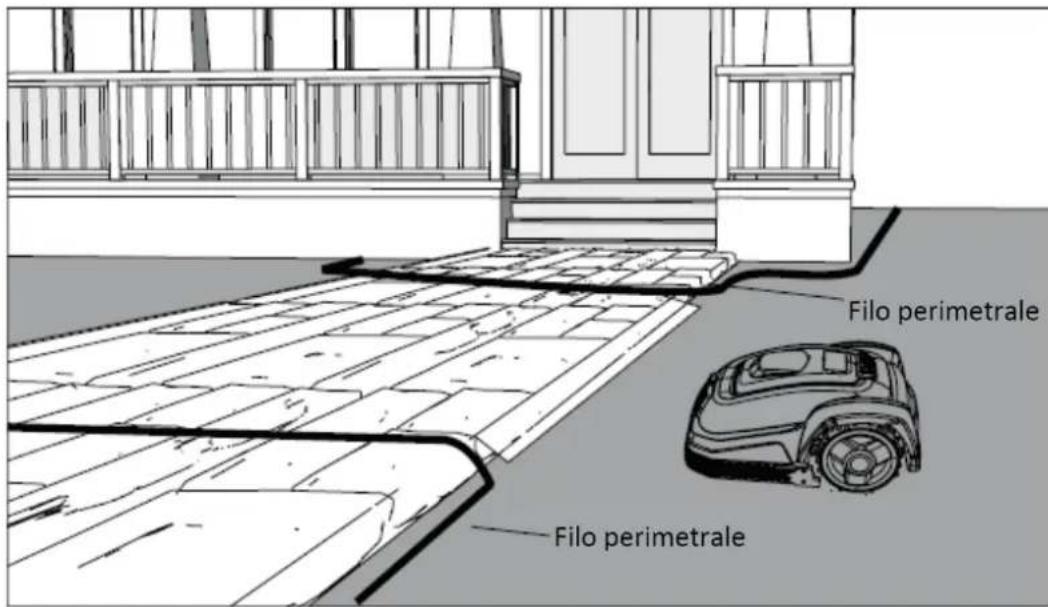

Vialetti, passi carrai e piastrelle

Se nell'area di taglio del robot è presente un vialletto o un passo carrabile che si trova a un livello diverso rispetto al prato, evitare che il robot cerchi di attraversare quest'area per raggiungere l'erba dall'altra parte. Invece, un cavo perimetrale dovrebbe essere posato ad almeno 20 cm di distanza dall'area carrabile.

Se il prato e l'area carrassile sono alla stessa altezza, puoi lasciare che il robot passi sopra l'area con l'aiuto del cavo perimetrale (vedi figura).

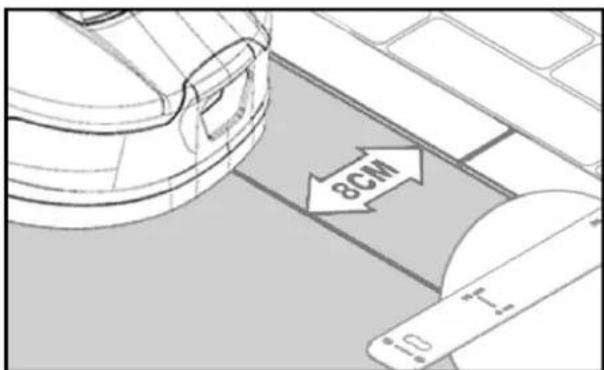

Taglio lungo marciapiedi e vialetti

Se l'area piastrellata è a livello del prato, è possibile lasciare che il robot si sposti leggermente sul marciapiede o vialetto con una ruota e quindi ottener il taglio altri il bordo del prato. Qui posare il filo perimetrale a una distanza di 8 cm dal bordo.

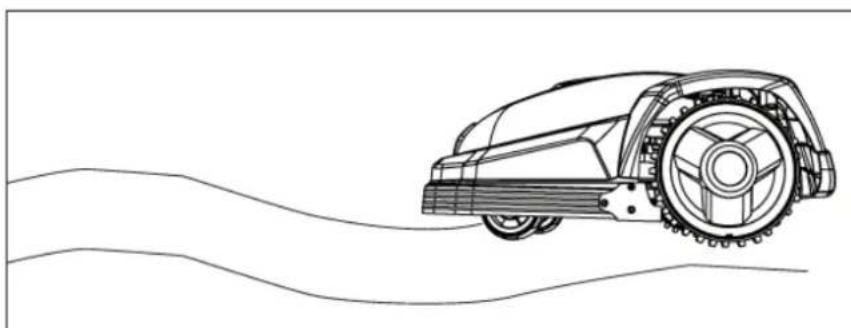

Superficie irregularare del prato

Se il prato ha una superficie irregolare, ci sare è rischio di danneggiare le lame, poiché rischiano di colpire il terreno. Questo dovrebbe essere evitato del tutto per garantire la durata nel tempo del robot. Livellare l'area di taglio, riempire i buchi nel terreno. Se non è possibile livellare, quest'area dovrebbe essere completamente esclusa dall'area di taglio con un il filo perimetrale.

Aiuole

Se l'area di taglio contiene aiuole che devono essere protette con un filo perimetrale, cui sono due opzioni per farlo, come segue:

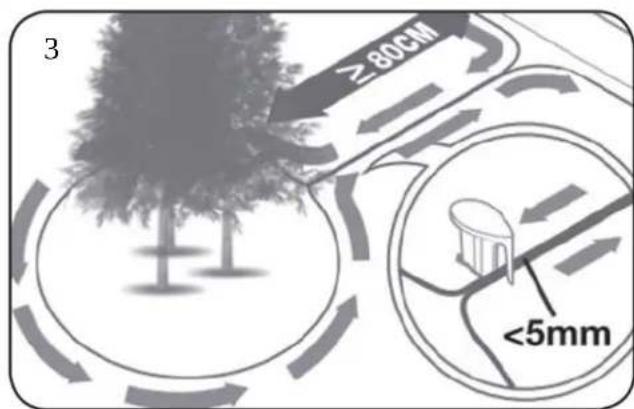

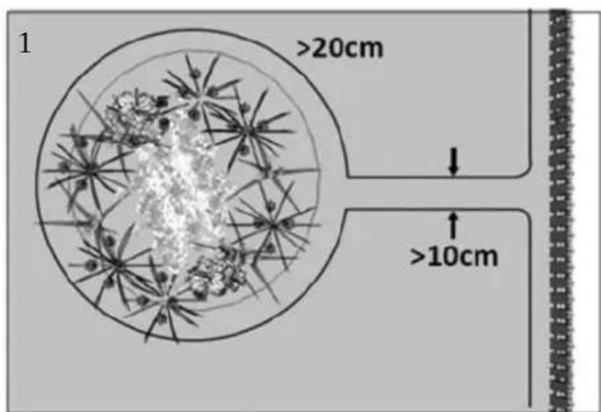

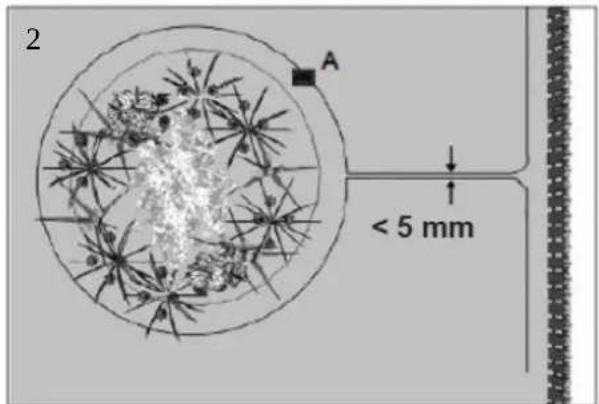

1. Cavo come ostacolo

Se si desidera che il rasaerba robotizzato segua il cavo attorno all'aiuola, i cavi devono essere paralleli ad almeno 10 cm di distance e almeno 20 cm attorno all'aiuola (vedere figura 1). Ci delve essere una distance di almeno 80 cm dal bordo all'aiuola (vedi figura 3). La lunghezza totale dell'isola delve essere al massimo di 28 m misurati dal bordo/lato.

2. Cavo peninsula ostacoli

Se si desidera che il robot scorra su 2 cavi paralleli, quosti devono essere completamente vicini con una distance di max 5mm (e non incrociati). Qui, tuttavia, sare necessario posizionare un ostacolo (ad es. pietre, tubi) nella posizione A (vedi figura 2) per garantire che il robot non si limiti a girare in tondo. Ci deve essere una distance di almeno 80~cm dal bordo all'aiuola (vedi figura 3).

Nota: la posizione A deve essere un'area piana e non deve essere in pendenza. Intorno alla posizione A dovrebbe esserci un minimo di 50 cm x 50 cm di superficie piana.

CONSIGLIO

Ricorda, quando si posa il filo perimetrale attorno alle aiuole, è importante ricordare come fiori e piante cambiano durante l'anno in modo che in agli periodo dell'anno ci sia spazio per il robot rasaerba per passare l'aiuola perché danneggiare le piante (alcune piante/fiori possono perdere sul prato). Inoltre, tieni presente che se utilizzii il cavo perimetrale attorno a molte aiuole, potrebbe non esserci abbastanza lunghezza del cavo per raggiungere tutto il perimetro. Controlla questo quando si fa lo schizzatopreventivo del giardino. É possibile acquistare un cavo di delimitazione aggiuntivo. Vedere la sezione 24 "Accessori".

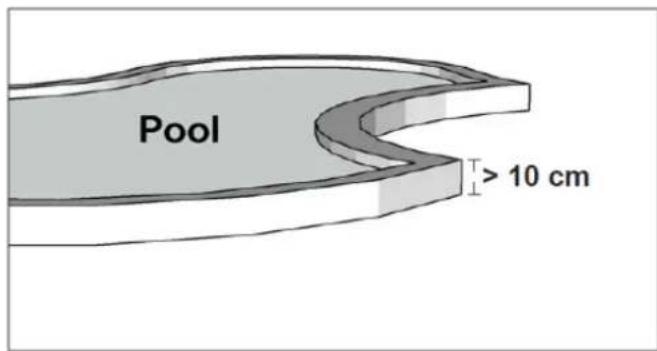

Piscine laghatti.

Naturalmente, il robot non può essere immerso nell'acqua. Se la piscina o il laghetto non ha un bordo alto come in Foto (almeno 10~cm ), questi devono essere delimitatitramite il

cavo perimetrale, o in alternatively devono.
essere erette delle recinzioni intorno alla piscina/laghetto.

Se scegli un cavo perimetrale per proteggerli, è importante che la distanza dal bordo dell'acqua sia augmentata dai normali >20 cm a 1 metro, per evitare che il robot scivoli essere il bordo in caso di pioggia.

Nota

Non posare il filo perimetrale parallelo su un normale cavo di alimentazione. Il campo elettrico nel cavo di alimentazione cui segnale nel cavo perimetrale! Quando gli ostacoli devono essere delimitati con il cavo perimetrale, è importante che il cavo non si incroci, poiché il robot non sare in grado di seguire la giusta direzione se viene incrociato.

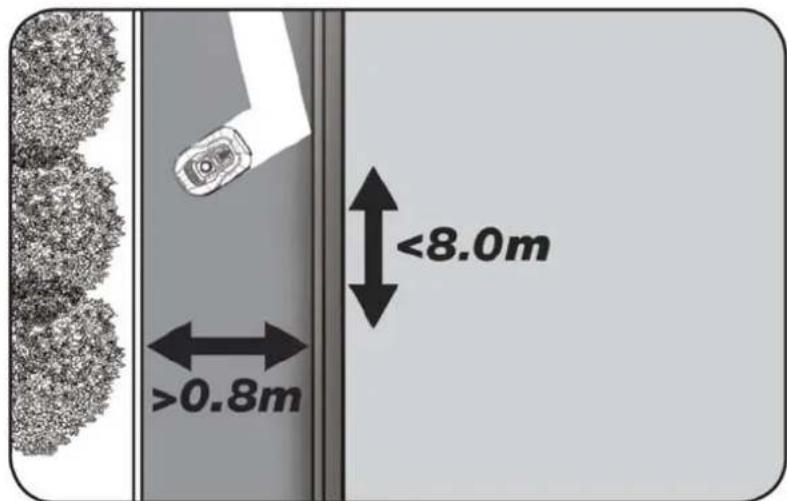

Corridoi/passaggi stretti

Se l'area di taglio ha al suo interno un corradoio o passaggio stretto, ci sono alcune dimensioni minime che devono essere rispetto affinché il robot tagliaerba funzioni in modo ottimale. La lunghezza del passaggio dovrebbe essere al massimo di 8 metri e la larghezza minima di 80~cm / 1 m. E in generale, il corradoio non dovrebbe essere più stretto di 80~cm in tutti i punti. Attraversare punti stretti consuma più energia poiché il robot deve girare molte volte.

Se il corrioio è più stretto di 0,8 metri, il robot non può manovrare correttamente intorno a quel punto e l'area deve essere esclusa dall'area di taglio utilizzando il cavo perimetrale.

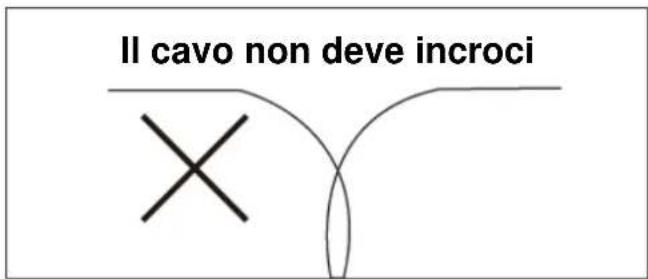

RICORDA: il cavo perimetrale NON deve mai incrociarsi.

Ora che hai steso il filo perimetrale, rispetto rigorosamente tutte le misure di distanza e sei soddisfatto del modo in cui il cavo è posato nel tuo giardino, alla è il momento di fissare i picchetti.

Prendi il suo martello e ora colpisci saldamente i pioli di plastica nel terreno. Assicurarsi di mantenere il cavo completamente teso quando i pioli sono fissati in modo che il cavo siapletamente dritto.

Quando hai raggiunto la stazione di ricarica, conserva circa 1 metro di cavo in più, in modo che ci sia molto cavo con cui lavorare durante la connessione alla stazione di ricarica o per correggere il perimetro lungo il prato.

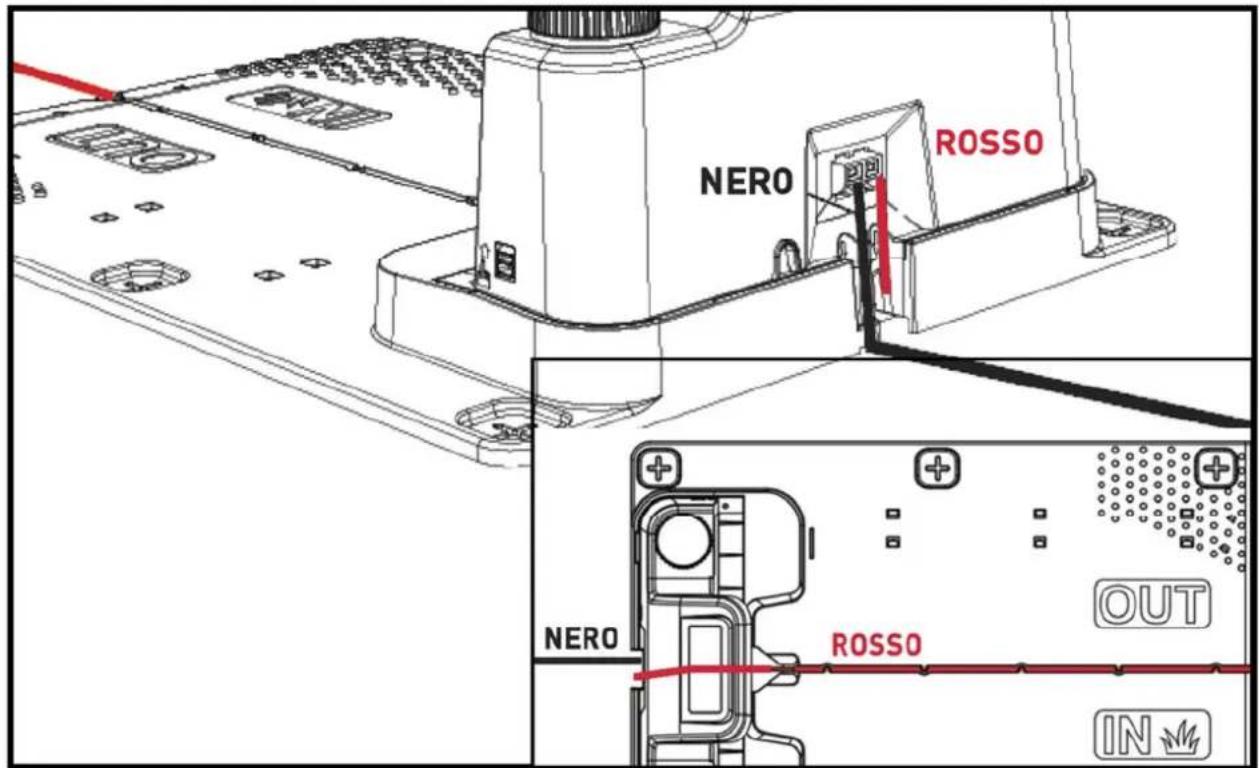

7. Collegare il cavo perimetrale alla stazione di ricarica

Ora il cavo perimetrale deve essere collegato alla stazione di ricarica.

RICORDA: Ci deve essere un minimo di 1 metro di cavo in un fatto rettilineo davanti alla piastra di scorrimento della stazione di ricarica.

È importante posizionare il cavo alla parte anteriore (per l'ingresso del cavo rosso) sotto la piastra di scorrimento ed estrarlo sul retro della stazione di ricarica.

Personalizza la lunghezza del cavo, taglia il cavo in effesso.

Assicurarsi che ci sia almeno 1 metro di cavo in più in totale, se possibile, prima di tagliare il cavo inccesso.

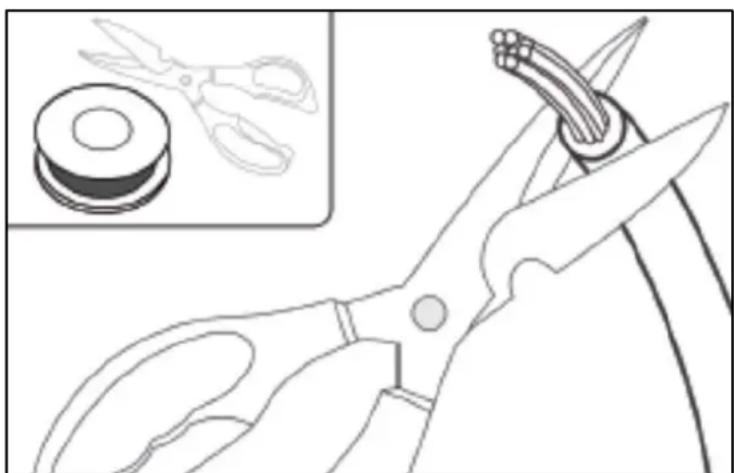

Togliere la plastica isolante del cavo all'estremità (staccare la plastica dal cavo) per circa 10 mm. Usa una pinza o un coltello. Attenzione a non tagliati! Attorcigliare i fili metallici del cavo in modo che l'estremità del cavo si stringa.

Ora il cavo perimetrale è pronto per il montaggio.

Inserire il cavo perimetrale che passa sotto la piastra di scorrimento nel connettore rosso e il cavo che entra da dietro nel connettore nero. Se ricevi il codice di erre "E1" sul robot, i connettori devono essere scambiati.

Importante: evitare che ci siano più di 2 metri di filo avanzato vicino alla stazione di ricarica, in quanto questo potrebbe interferire con il segnale. Inizialmente, si consiglia di averere circa 1 - 2m di cavo in più dietro la stazione di ricarica, che sua leggermente allontanato alla stazione di ricarica (obliquamente all'indietro, lontano dall'area di taglio), in modo che ci sia peu da tirare se in seguito è necessario riparare il cavo perimetrale (in caso di rottura) o è necessario apportare piccole modifiche al posizionamento del cavo, che potrebbe richiedere molto lunghezza extra. Verifica se il positizionale del cavo aggiuntivo interferisce con il robot (torna alla stazione di ricarica senza problemi?). In caso di problemi, spostare la posizione del cavo inccesso.

Quando si è sicuri che il robot funzioni alla intoppi e che la posizione del cavo perimetrale via perfetta, è possibile ridurre la lunghezza in effesso a circa 20-30 cm.

Manicotto di collegamento

quando si utilizza o si estende il cavo utilizzato un manicotto di raccolta impermeabile (manicotto in silicone). Disisolare circa 7-10 mm del filo prima di inserirlo nel manicotto di giunzione (il filo isolato non deve essere esposto all'esterno del manicotto di giunzione). Quindi premere verso il basso il pezzo blu, che sigilla il manicotto di montaggio. Un po' di silicone uscira dal manicotto di montaggio. I manicotti di giunzione dovrebbero essere leggermente interrati nel prato in modo che le lame non lo colpiscano.

Se sono necessari, è possibile acquistare un set su www texas.dk. Vedere la sezione 24 "Accessorori".

8. Alimentare la stazione di ricarica

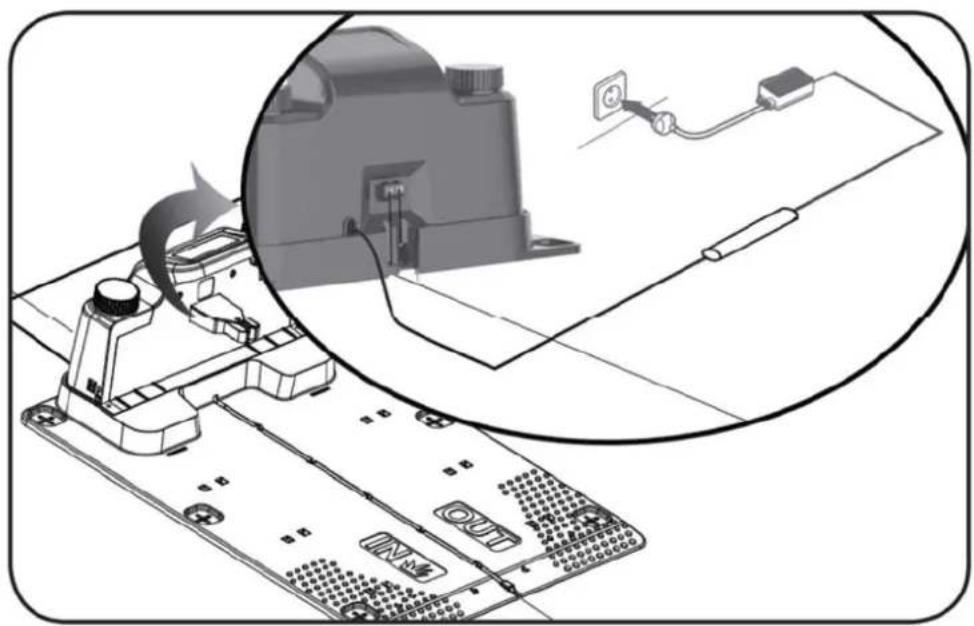

Ora l'alimentazione a 230 V può essere collegata alla stazione di ricarica.

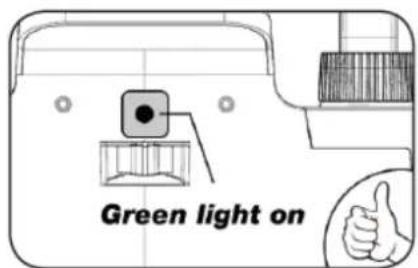

Ora si accende un piccolo LED. Se il diodo si illumina in verde, è tutto a posting e c'è una connessione nel filo perimetrale.

Se non c'é luce nel diodo, controllare la connessione di alimentazione 230V se è collegata correttamente. Se il LED non si accende costamente o lampeggia in verde e non ci sono errori nella connessione a 230 V, controllare il seguente schema di risoluzione dei problemi:

LED		DESCRIZIONE
1	Luce verde	Il cavo perimetrale è montato correttamente e il robot è completamente carico.
2	Senza luce Manca corrente di alimentazione. Verificare che l'alimentatore sia montato correttamente sulla stazione di ricarica e in una presa a muro.

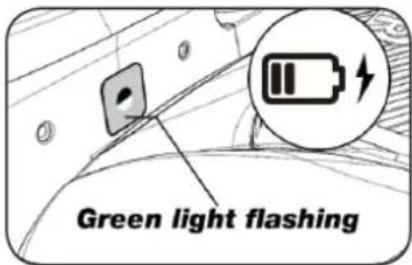

3	Luce verde lampe ggiante Robot in carica

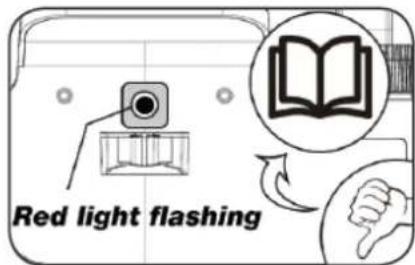

3	Luce rossa lampeggiante Il cavo non è montato correttamente nel connettore rosso/nero o c'è un problema sul filo perimetrale.

Nota: è possibile che si senta un debole ronzio al trasformatore della stazione di ricarica. Questo è abbastanza normale.

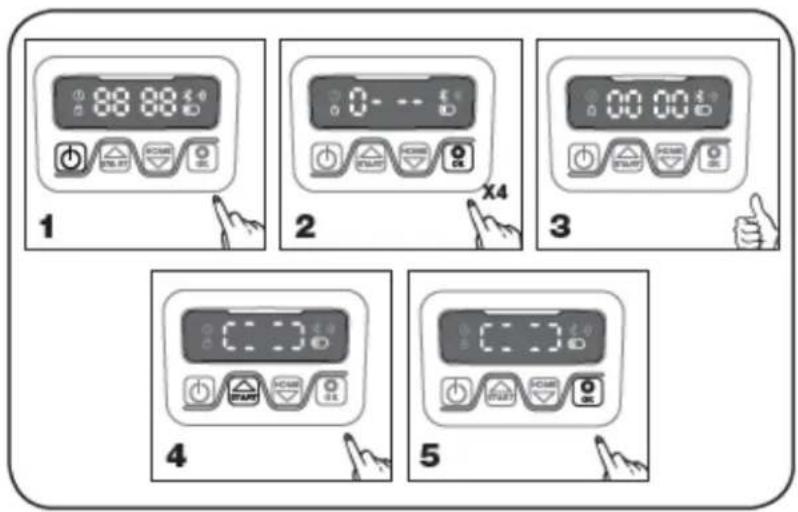

9. Avvio e verifica dell'installazione

Quando il LED si illumina costamente di verde, è il momento di testare il robot:

1. Regolare l'altezza di taglio all'altezza massima (60 mm)

2. Se necessario, rimuovere le lame per evitare di tagliare il cavo perimetrale se non è steso completamente sul prato.

3. Posizione are il robot all'interno del prato ad almeno 2 m di distance alla stazione di ricarica.

4. Premere il pulsante ON/OFF finché il robot non si accende.

Premere il PIN. Il codice sare 0000, che è impostato alla fabbrica (è possibile impostare successivamente un codice PIN personale, leggere il capitolo "Impostazione del codice PIN"). Utilizzare le frece su/giù per impostare ciascuno dei 4 numero di pin e premere OK per andare avanti. Il display migliorà quando "IdLE", il che significica che il robot è primo.

1. Premere START, quando premere OK per avviare il ritaglio. Il robot inizIERa a funzionare. Lascialo funzionare per alcuni minuti.
2. Premi il grande pulsante STOP.
3. Spostare il robot in modo che sua rivolto verso l'area dietro la stazione di ricarica (a circa 1 m di distanza dal cavo).
4. Premi HOME e poi OK e verifica se il robot stesso trovava la stazione di ricarica dirigendosi verso il cavo perimetrale e seguendolo in senso antiorario fino a casa.

Importante: qui è possibile verificare se la posa dei cavi è ottimale.Seguire il robot quando ritorna alla stazione di ricarica lungo il cavo perimetrale e verificare che non entri in contatto con ostacoli lungo il percorso (spigoli, rami, piante, ecc.) e che le ruote

rimangano sempre all'interno del prato. Se il robot urta/tocca un ostacolo, il cavo perimetrale deve essere allontanato dal bordo e il test deve essere ripetuto. Se ci sono diversi centimetri di distance di sicurezza dall'ostacolo più vicino, il cavo perimetrale può essere spostato più vicino al bordo. Ripetere il test e vedere se va bene. Tuttavia, si consiglia di mantenere una distance di sicurezza di almeno 1 cm.
9. Alla stazione di ricarica, il robot inizIERA a caricare completamente la batteria. Se dovesse accadere che il robot non colpisce la stazione di ricarica o la faccia girare di traverso, la posizione della stazione di ricarica (o del cavo perimetrale davanti) dovrà probabilmente essere regolata. Verificare inoltre che il supporto sia in piano e ben saldo.

NOTA: il robot si spegnerà automaticamente se non riceve alcun input entro 30 secondi dall'accensione.

10. Programmazione

CONSIGLIO

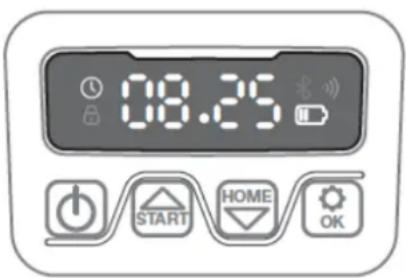

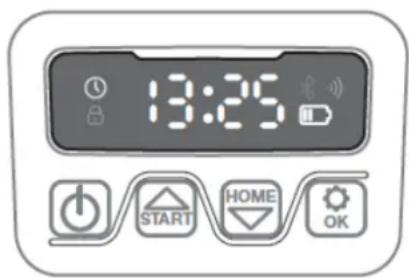

La programmazione dell'anno, della data e dell'ora cui è esseare effettuataanche collegando il robot all'App piuttosto che attraverso il display del robot. Quando ci si connette all'App, l'ora e la data vengono impostate automaticamente. Vedere la sezione 16 "Configurazione dell'app".

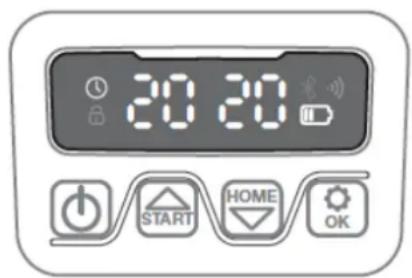

Inizia impostando l'anno, la data e l'ora, in quanto è la base della programmazione

L'impostazione inizia con l'anno, la data e infine l'ora. Per abilitare l'impostazione dell'anno, della data e dell'ora premere per 5 sec fino a quando l'icona si illumina e i numeroi sul display lampeggiano, quando impostare l'anno utilizzato o HOME per confermare agli numero fino a quando l'anno non sare impostato correttamente. La stessa procedura deve essere utilizzata per la data e per l'ora.

Si noti, tuttavia, che l'impostazione della data inizia sempre con l'indicazione del mese e quindi del giorno del mese, nell'esempio dell'immagine fatto la data è quindi il 25 agosto (08.25). Quando l'anno, la data e l'ora vengono salvate, visualizzerete sul display:

11. Impostazione del codice PIN

Per modificare il PIN, premere HOMe contemporaneamente e per 3 sec, dopodiché l'icona

Sul display compaiano le spie e "PIN 1", ora è necessario insere il vecchio PIN, quello si fa utilizzato e HOME per confirmare OK agli singolo numero fino all'inserimento del vecchio PIN. Quindi sul display appara "PIN 2" e il nuovo PIN è ora pronto per essere inserito allo stesso modo del vecchio PIN (nell'esempio dell'imagine sotto 1234).

Una volta che il nuovo PIN è stato inserito e visualizzato sul display il nuovo PIN viene salvato.

12. Modifica dell'ora di inizio e del tempo di taglio

CONSIGLIAMO

La programmazione degli orari di inizio e del tempo di taglio è più semplicetramite l'app rispetto al display del robot. Vedere la sezione 17 "Uso dell'app".

Il robot è impostato per avviarsi alle 9:00 per impostazione predefinita, quello orario di avvio più essere modificato premendo e contemporaneamente per 3 sec. Successivement, è possibile impostare un nuovo orario di inizio cliccando da o e per confermare agli numero fino a quando non viene impostata una nuova ora di inizio. Quando il nuovo orario di inizio viene salvato, verrà visualizzato sul display iL e si sentrì un segnale acustico. Nell'esempio seguente, la nuova ora di inizio è impostata su 13:25

Per impostazione predefinita, il robot è impostato per funzionare 6 ore al giorno. Il tempo di lavoro può essere modificato tra 1 e 24 ore, premendo OK per 3 secondi. Dopo questo, il nuovo tempo di taglio può impostato premendo HOME o START e per confirmare OK il nuovo tempo di taglio (Numero di ore). Quando viene impostato e salvato un nuovo tempo di taglio, viene visualizzato sul display LE e si sentirà un segnale acustico. Nell'esempio seguente, il nuovo tempo di taglio è impostato su 6 ore (06H)

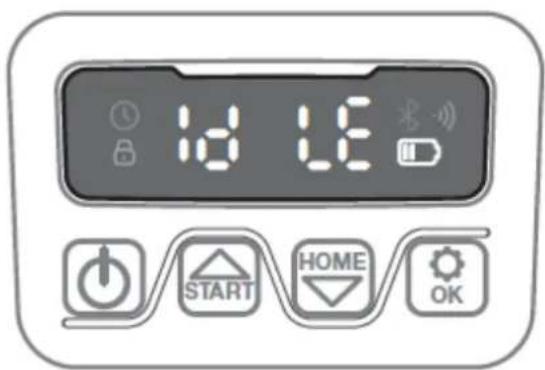

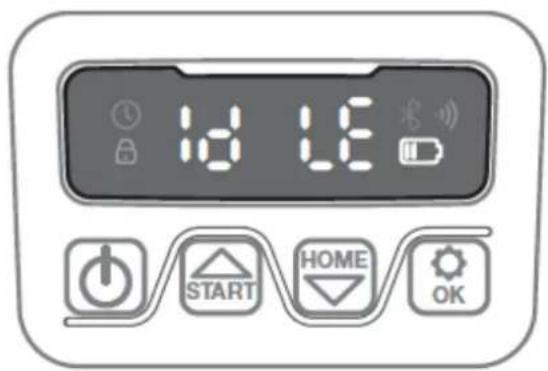

Attenzione: quando sul display viene visualizzato "IDLE", significa che il robot è primo e tutto è in ordine.

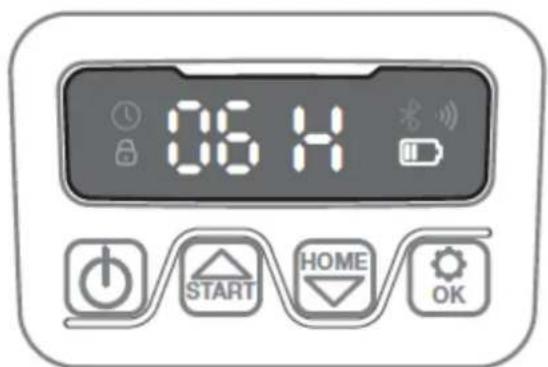

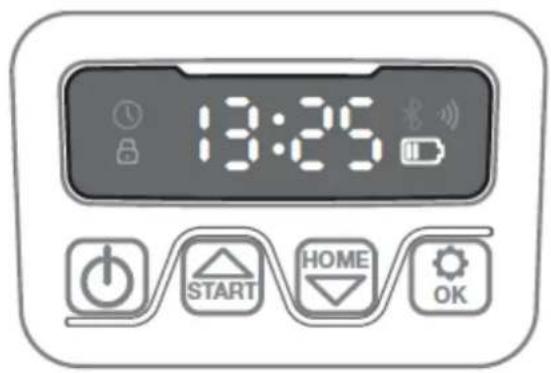

13. Descrizione del display

	Pulsante di accensione: ad agli pressione, il robot si accenderà o si spegnerà (tieri premuto)
START	Pulsante di avvio: il robot avvierà il ciclo di taglio quando questo pulsante viene attivato (seguito da "OK"). Altrimenti il pulsantefunge freccia verso l'alto.
HOME	Pulsante Home: il robot tornerà diretamente alla stazione di ricarica quando questo pulsante è attivato (seguito da "OK"). Altrimenti il pulsantefunge da freccia verso il basso.
OK	Pulsante OK: Usato per confirmare le selezioni
	Icona del segnale Wi-Fi
	Icona di impostazione dell'ora
	Icona di impostazione della password
	Icona della batteria
*	Icona Bluetooth

14. Installazione dell'app

Il robot è un disposativo IOT (internet of things). Per sfruttare tutte le funzionalità e mantenere aggiornato il suo software, è necessario scaricare l'APP associata e collegare il robot a uno smartphonetramite Wi-Fi 2.4 GHz o Bluetooth 4.0.

Scarica l'app

Scarica l'app gratuite "robotic-mower connect". Può essere usato per iPhone (con iOS 11 o versioni successive) o Telefoni Android (versione 4.4.2 o successive).

Puoi又能 scansionare il codice QR qui sotto con la fotocamera del suo cellulare (la fotocamera alla un link, premilo), quindi premi il pulsante " Installa" sul除去 web che appeare. Ti portera all'app corretta rispettivamente nell'App Store e in Google Play:

15. Preparazione prima del collegamento al robot

1. Assicurati di averere:

• Il nome e la password della tua rete Wi-Fi

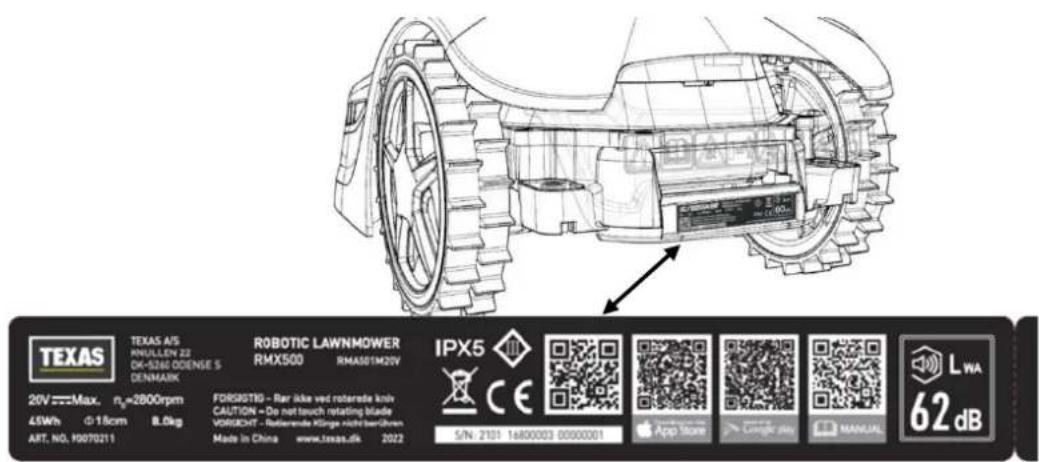

• Il numero di serie (SN) del robot rasaerba, che si trova sull'adesivo sul retro della macchina. Puoi又能 scansionare il codice QR del numero di series con la fotocamera del loro cellulare. Il codice QR si trov a l centro dell'etichetta (quello all'estrema sinistra),

2. Controlla le tue impostazioni Wi-Fi

• Il rasaerba robotizzato funziona solo a 2,4 GHz.
• Assicurati che il loro robot e il loro Telefono siano sulla stessa frequenza WI-FI (2,4 GHz). (Molte reti domestiche hanno sua frequenza di 2,4 GHz che di 5 Ghz)
• Assicurati che la distance tra il robot, il Telefono e il router sa la più vicina possible durante la connessione (entro 10 m dovrebbe essere corretto nella maggior parte dei casi).

16. Configurazione dell'app

1. Apri l'App e clicca su "Registrati"
2. Inserisci l'e-mail e premi il pulsante "Invia" per ricevere un codice di verifica. Quindi inserisci il codice (entro 30 minuti) e scegli una password, che viene insertita 2 volte. Infine, premi il pulsante "Registrati".

Configurazione e connessione

La configurazione può essere effettuata in 2 modi. Tramite codice QR o manuallymente

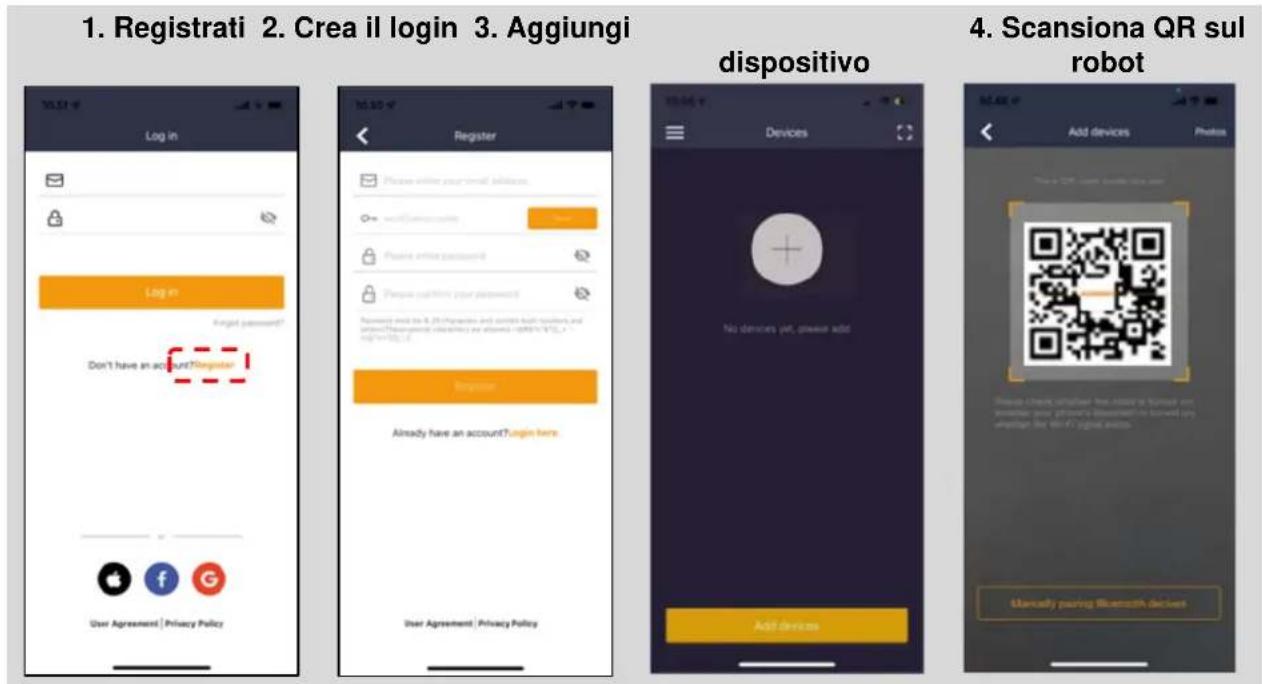

Connessione tramite codice QR

1. Per aggungere il suo robot, premi il cerchio con (+) al centro dello schermo.
2. Quindi scansiona il codice QR sull'adesivo sul retro del robot, all'estrema sinistra. (Il robot deve essere acceso, così come Bluetooth e Wi-Fi sul tuo Telefono cellulare) Accetta che l'App abbia accesso alla tua fotocamera e alla tua posizione.

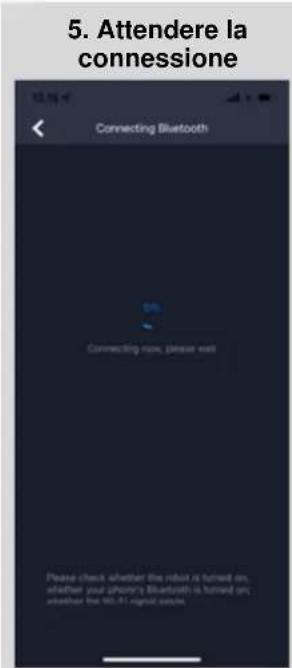

3. L'app sta tentando di connettersi, operazione che potrebbe richiedere alcuni minuti.

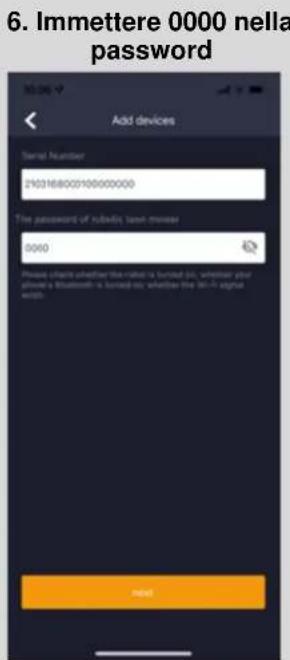

4. Viene ora visualizzato il numero di serie. Immettere il codice PIN per il robot. Per impostazione predefinita, il codice è 0000, ma se hai modificato manualmente un'alto codice PINtramite il display del robot, delve essere inserito quello nuovo.

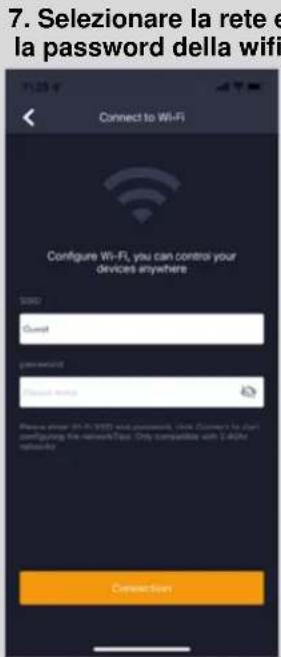

5. Selezionare la rete Wi-Fi (solo 2.4 GHz) e insertre la password per la rete.

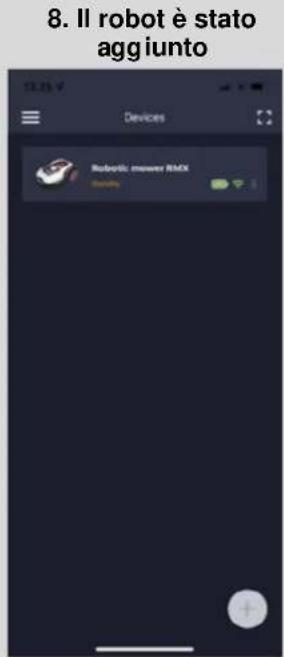

6. Il robot è ora aggiunto e appeare nella panoramicà "Dispositivi" è un'icona Wi-Fi si illuminerà sul display del robot.
7. Puoi finalmente nominare il robot (puòanche essere modificato in "Impostazioni")

É possibile aggiangere più robot se è nécessario più di un robot.

Connessione Manuale (senza utilizzare il codice QR)

1. Mettiti vicino al robot quando é acceso.
2. Tocca il cerchio con (+) al centro dello schermo.
3. Quindi premere il pulsante "Accoppiamento manuale dei dispositivi Bluetooth" nella parte inferiore dello schermo.
4. Apparirà un elenco di dispositivi Bluetooth. Seleziona "Rasaerba XXXXXXXX"
5. Viene ora visualizzato il numero di serie. Immettere il codice PIN per il robot. Per impostazione predefinita, il codice è 0000, ma se avete modificato manualmente un'alto codice PINtramite il display del robot, delve essere inserito quello nuovo.
6. Selezionare la rete Wi-Fi (solo 2,4 GHz) e inserire la password per la rete wifi.
7. Il robot è ora aggiunto e appara nella panorama "Dispositivi" è un'icona Wi-Fi si illuminerà sul display del robot.
8. Puoi finalmente nominare il robot (puòanche essere modificato in "Impostazioni")

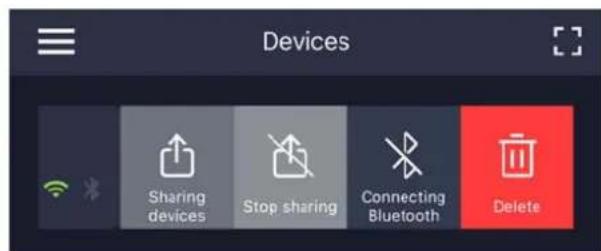

Controlla il robot in un secondo Telefono cellulare

Se desideri che anche un'alto telefono cellulare sia in grado di controllare il robot, puoi farlo condividendo il dispositivo:

1. Innanzitutto, installa l'app del robot sul secondo Telefono cellulare.
2. Apparire nella panoramicica (Dispositivi) sul Telefono cellulare a cui è connesso il robot
3. Tocca e tieni premuto il nome del robot e scorri verso sinistra
4. Fare cig su "Condivisione dispositiivi". Successivement, verrà visualizzato un codice QR.
5. Pesa il cercchio rotondo con (+) sul secondo cellulare e scansiona il codice a barre, dopodiché il robot verrà aggiunto anche qui. Il telefono originale (il proprietario) cui interrompere la condivisione del robot con altri in qualsiasi momento alla lo rro approvazione. In questo caso, selezione "Interrompi condivisione" e conferma.

NOTA: quando il robot si sposta in un'area del prato con segnale WI-FI scarso o assente, le istruzioni inviate dall'app vengono eseguite solo quando il tagliaerba ritorna in un'area con un buon segnale Wi-Fi.

L'icona Bluetooth si accenderà solo quando il Telefono è vicino al robot e connesso.

Il robot può essere controllatotramite Wi-Fi,anche se sei lontano da casa,se la copertura è sufficente.

17. Utilizzo dell'App

L'utilizzo dell'app fornisce funzioni estese in relazione al funzionamento tramite il display del robot. LeATTERISTiche più importanti sono esaminate qui.

Home

Quando sei loggato e hai premuto il robot, ti trovi nella schermata iniziale, dove hai una panoramicica del robot, lo stato della batteria, se ha una connessione Wi-Fi / Bluetooth e se il robot è in modalità standby o in funzione.

Piu in basso ci sono 3 pulsanti rotondi: RETURN - WORK - STOP

Se il robot è in funzione e vuoi che torni a casa, premi prima STOP è poi "RETURN".
- Se vuoi avviare il robot manualmente, premi prima STOP (in modo che il pulsante WORK diventi bianco) e poi "WORK".
- Il pulsante STOP deve generalmente essere premuto prima di poter selezionare RETURN o WORK.

Batteria

Tieni presente che lo stato della batteria in genere mostera il 9% (e non il 100% ) e che diminuira lentamente. Questo è del tutto normale e serve a proteggere la batteria e prolungarne la durata (non è ottimale che la batteria sia sempre carica al 100% ). La stazione di ricarica inizIERA a caricare la batteria quando scende al di sotto del 90% .

Programmazione

In programmazione è possibile visualizzare i tempi di taglio programmati e impostare quando il robot deve funzionare.

• Tocca "Modifica" per modificare il programma.
• Tocca il giorno della settimana in cui desideri impostare il funzionamento del robot.
  Quindi selezionare l'ora di inizio e l'ora di fine e premere "Conferma".
• Taglio del bordo: nella riga superiore "bordo" (sotto "Modifica") è possibile insereire un segno di spunta blu se si desidera che il robot esegua il taglio del bordo la prima volta che si avvia. Il robot quando seguirà il filo perimetrale tutto intorno e tagliare lungo di"This (si noti che il robot lascerà comunique un bordo non tagliato con l'erba, poiché il coltello non può tagliare fino al bordo per motivi di sicurezza). Se si avvia il robot manually tramite START + OK sul display non si potrè utilizzato但这a funzione. Per evitare problematiche, si consiglia di scegliere "bordo" solo pochi giorni alla settimana.
• Quando un programma è definito (arancione) puoianche modificare l'ora di inizio/fine premendo "Modifica" e tenerdo il dito sull'area arancione e facendo scorrere il dito versuso l'alto o verso il basso.
• Premere "Salva" quando il programma è completato.

Se hai un prato grande, il robot deve funzionare più spesso che se il prato è più piccolo. Se il suo prato è vicino alla capacité massima di m² del robot probabilitmente dovrá funzionare tutti i giorni per lunghi periodi giornalieri. La disposizione del prato haanche un impatto su quanto il robot deve lavorare per tenere bassa l'erba. Un prato quadrato sono ostacoli è più velocce da tagliare piuttosto che un prato con passaggi stretti e multi ostacoli, in quanto qui il robot deve impiegare più tempo a fermarsi eambiare direzione. Si consiglia di provarlo e vedere il risultato. Il robot non dovrebbe lavorare più del necessario per evitare di lasciare trasce nel prato.

Durante la stagione di crescita e quando piove abbastanza, delve tagliare più spesso.

Durante i periodi asciutti, dovrebbe funzionare di meno.

Si consiglia inoltre, per quanto possibile, di far funzionare il robot quando l'erba è asciutta. In alcuni periodi l'erba è umida all'inizio e alla fine della giornata. Il pomeriggio è in genere il momento migliorie.

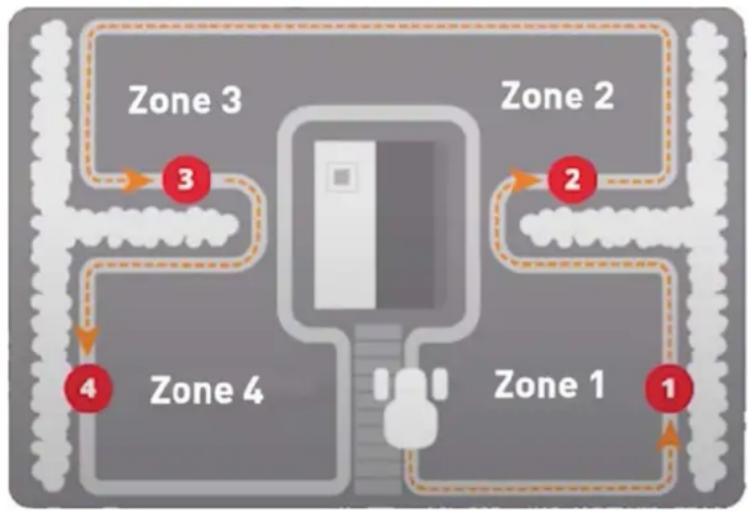

Impostazioni

Sotto le impostazioni, ci sono diverse caratteristiche importanti che dovrebbero essere esaminate.

• parte: breve. In un sense, il robot e ha come a passaggio. Il robot e ha come a passaggio. Il robot e ha come a passaggio. Il robot e ha come a passaggio. Il robot e ha come a passaggio. Il robot e ha come a passaggio. Il robot e ha come a passaggio. Il robot e ha come a passaggio. Il robot e ha come a passaggio. Il robot e ha come a passaggio. Il robot e ha come a passaggio.

• Ritardo pioggia: il robot ha un sensore pioggia sul lato superiore, che è attivato per impostazione predefinita. Quando il sensore pioggia sul robot rileva acqua, il robot smetterà di falciare l'erba e tornera alla stazione di ricarica e attendere 3 ore (dall'ultima goccia d'acqua registrata) prima di continuare - se è ancora entro il tempo pianificato di lavoro ricomincerà a tagliare. Il tempo di attesa è di 3 ore per impostazione predefinita, ma può essere regolato in ore e minuti. Se il tempo di attesa è stato regolato, quello viene confermato premendo "Salva". Se è selezionato 00H 00M o la funzione è disattivata, il robot taglierà l'erbaanche se piove.

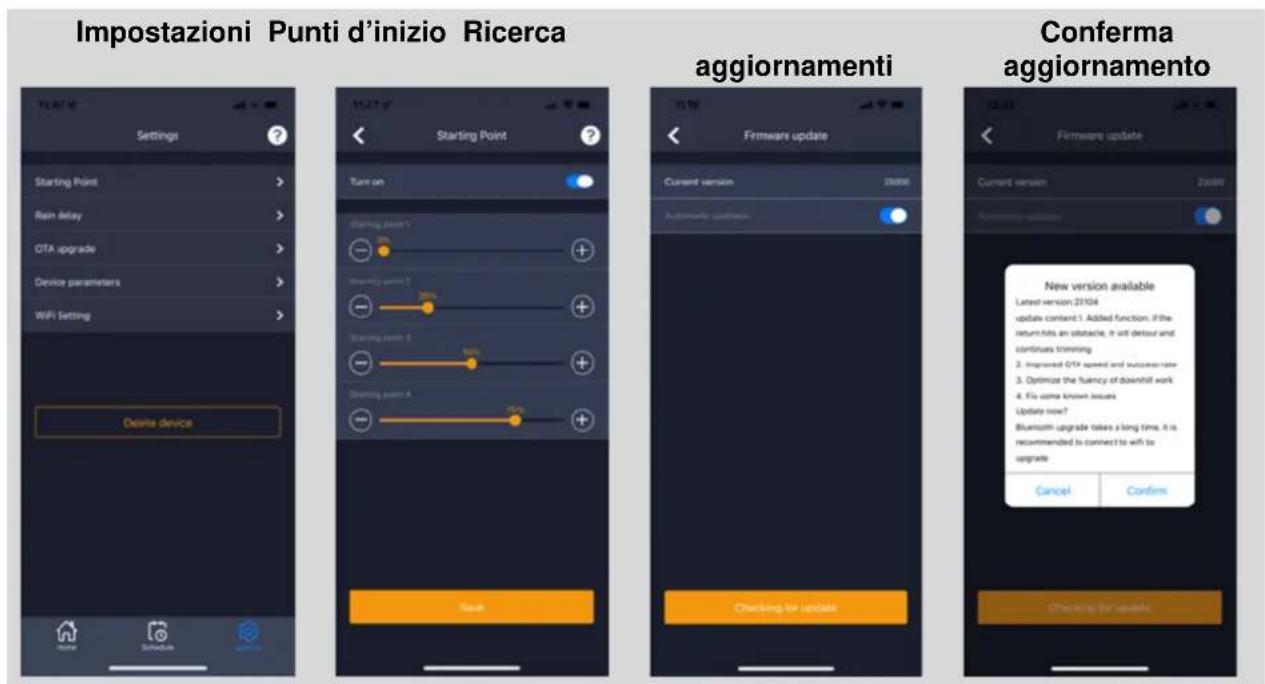

- Aggiornamento firmware:

in esta você di menu épossible aggiornare il firmware del robot.

Premere il pulsante "Verifica aggiornamenti". Se c'è un aggiornamento, sare scaricato e chiederà la conferma dell'installazione. Tocca "Conferma" per confermare.

L'aggiornamento verrà scaricato sul tuo Telefono (richiede diversi minuti) e verrà inviato al robot se si trovava nel raggio del segnale Wi-Fi.

• Parametri del dispositivo: quello menu si trovano le informazioni sul dispositivo (nome del modello e numero di serie). Qui è possibile cancellare il nome del robot.
• Impostazioni Wi-Fi: qui puoi connettre il robot a una nuova rete Wi-Fi.

Cambiare lingua

per impostazione predefinita, la lingua è impostata sulla lingua del Telefono cellulare, ma sequesta non è rilevabile, l'inglese è l'impostazione predefinita. Può essere modificato nel menu nell'angolo in alto a destra in "Impostazioni app"

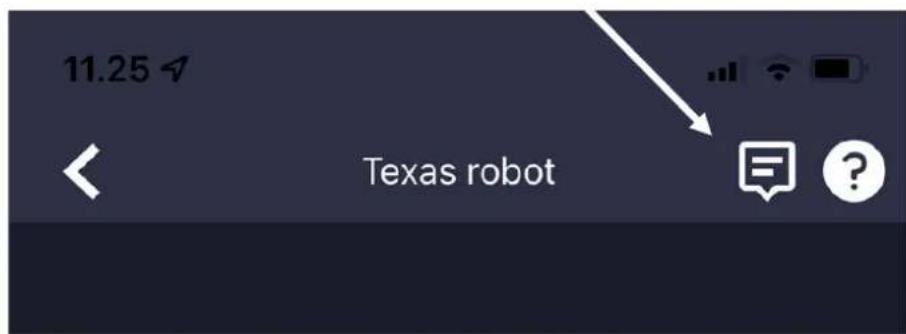

Accedi all'app

Nella schermata iniziade dell'app c'è un registrar che registra tutto ciò che il robot fa agli giorni. Se accade qualcosa di inaspettato, potrebbe essere una Buona idea vedere casa è registrato qui.

18. Caratteristiche del robot

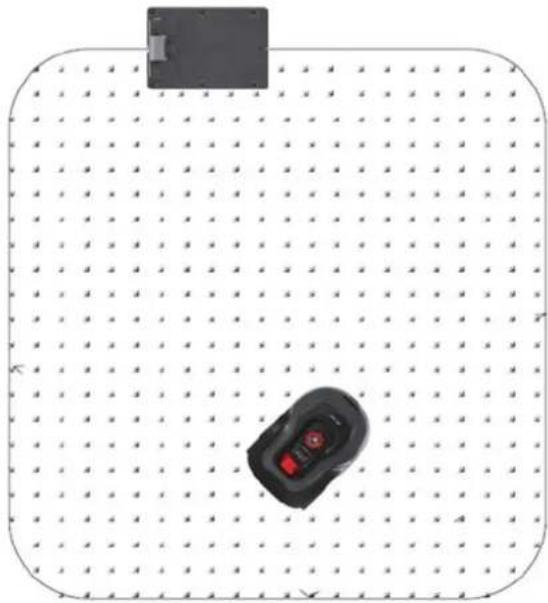

Principi di base

Il robot selezione arbitrariamente lo schema di taglio. Cioè, non funziona secondo uno schema particolare, ma semplicamente in modo casuale intorno al giardino. Questo ha ilvantaggio che, in un periodo di taglio del prato di una settimana, raggiungerà l'intera area del prato all'interno del cavo perimetrale.

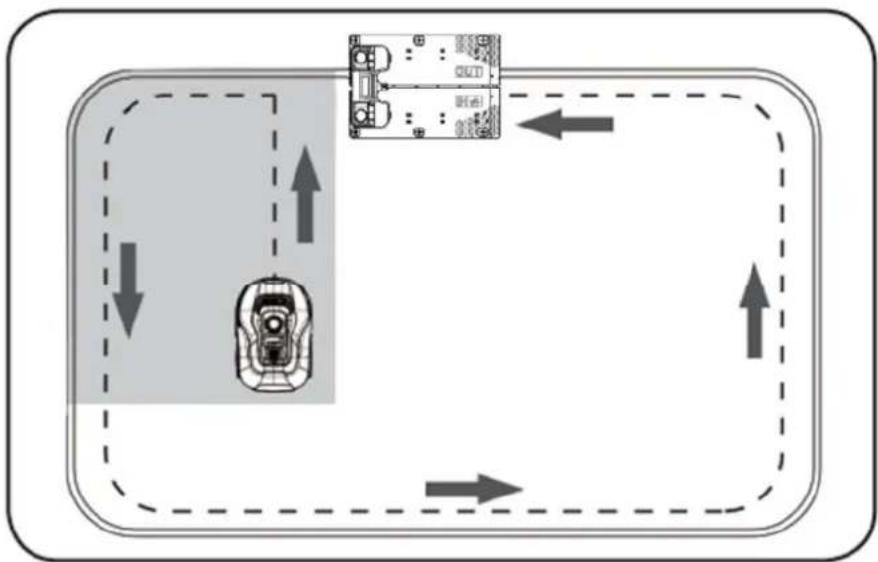

Ritorno alla stazione di ricarica

Quando la batteria è scarica, il robot cercherà il cavo perimetrale più vicino e quando procedera automaticamente (senza tagliare) in senso antiorario fino alla stazione di ricarica. Qui si caricherà completamente e continuera il suo ciclo di lavoro.

Riconoscimento filo perimetrale

Quando il robot si avvicina al filo perimetrale, i sensori installati nella parte anteriore della copertura lo rileveranno. Tuttavia, per garantire il miglior risultato di taglio, il robot oltrepasserà il cavo perimetrale con la parte anteriore di circa 10-12 cm (qui non taglia). Questo è importante da tenere presente quando l'utente deve mettere il filo perimetrale in giardino.

Fermare il robot

Se si desidera arrestare il robot quando sta tagliando il prato o quando torna alla stazione di ricarica, è necessario attivare/premere il pulsante rosso STOP.

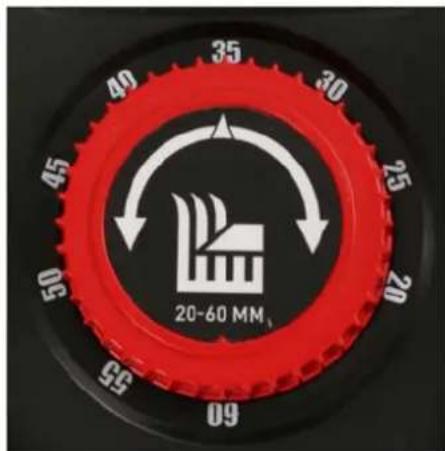

Impostazione dell'altezza di taglio

Il robot può tagliare con un'altezza di taglio tra 20 e 60 mm.

Se l'erba è più alta di 60 mm sare è necessario falciare l'erba prima con un normale tagliaerba altrimenti ci sareà un carico eccessivo sulle lame del robot e quindi un risultato di taglio molto scarso e disponibile la macchina si bloccherà.

Si consiglia di iniziare impostando l'altezza di taglio al massimo (60 mm) e di ridurla gradualmente nell'arco di alcuni giorni fino a raggiungere l'altezza dell'erba desiderata.

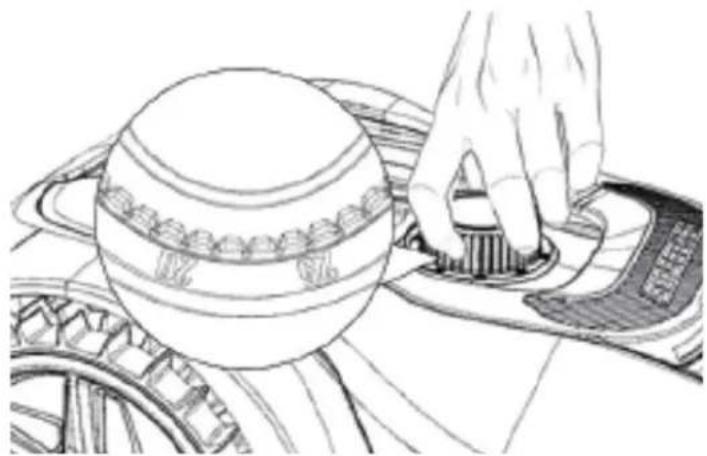

L'altezza di taglio viene impostata premendo il pulsante STOP (se il robot è in funzione). Quando il robot è fermo, l'altezza di taglio può essere regolata ruotando la manopola di regolazione sulla parte superiore del robot (vedi figura).

Il robot può tagliare l'erba quando è bagnato, ma ciò comporteraù un magiore accumulo di erba nel piatto di taglio del robot, un magiore attrito sulle lame, un livello di rumore più elevato e un maggior rischio che si blocchi. Pulisci l'erba con una spazzola morbida (Spagnere SEMPRE il robot prima di lavorare vicino alle lame).

Restrizioni di taglio per robot tagliaerba

Se tu e il tuo vicino avete entrambi un rasaerba robotizzato TEXAS, è importante che ci sua almeno 1 metro tra i cavi perimetrali per evitare interferenze tra i segnali dei cavi. Inoltre, è anche importante che la stazione di ricarica sia installata ad almeno 10 metri dal cavo perimetrale adiacente.

Se il suo vicino ha un rasaerba robotizzato di un altro produttore, potrebbe essere necessario Maintainere una distance di 2 metri dal cavo perimetrale del vicino per evitare interferenze.

19. Sensore pioggia

Il robot ha un sensore pioggia integrato. Se rileva acqua, il robot smetterà di falciare l'erba e tornerà alla stazione di ricarica e attendera 3 ore. Le impostazioni del sensore pioggia possono essere regolare all'interno dell'app. Vedere la sezione 17 "Uso dell'app".

20. Manutenzione del robot tagliaerba

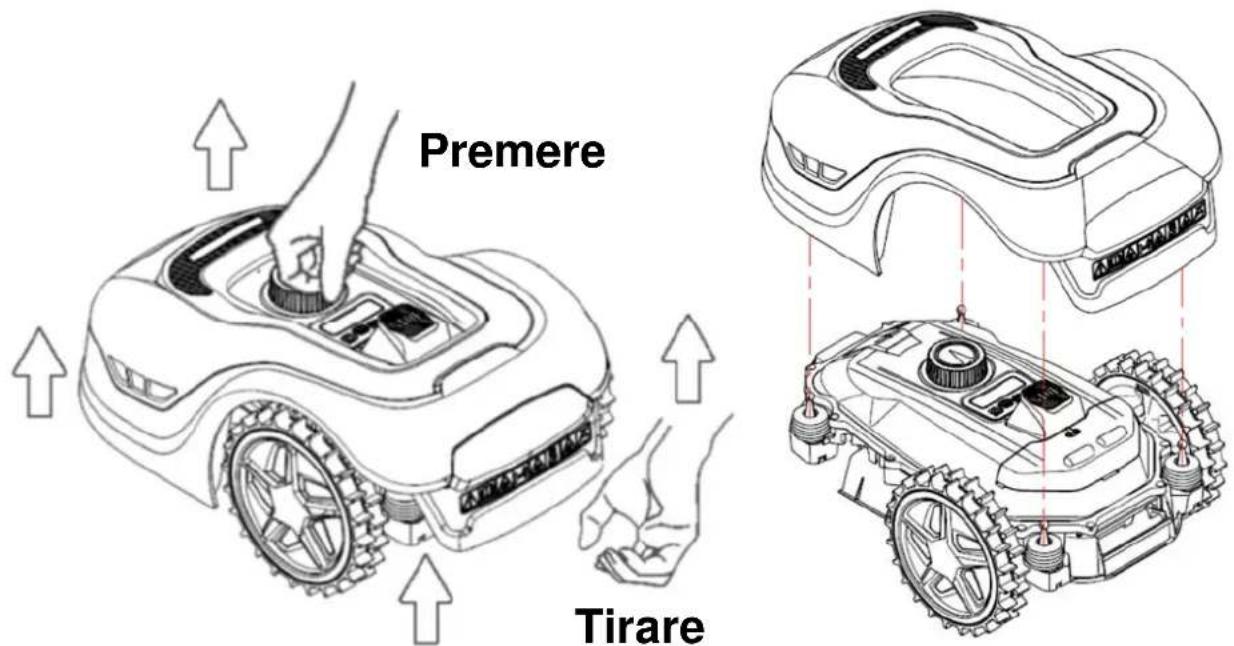

Rimozione del coperchio

Il coperchio superiore più essere staccato se necessario. Segui esta procedura:

1. Premere il pulsante di regolazione dell'altezza del robot (mantener la pressione)
2. Afferrare la parte inferiore della scocca e tirare verso l'alto finché a che non si sente che si après.
3. Quindi afferra l'angolo posteriore opposto e tiralo su in modo che si stacchi.
4. Una volta che il coperchio è sgancato la scocca può essere rimossa (non ci sono fili che la tengono).

Coperchio di fissaggio

1. Rimettere la scocca sul robot. Guarda atraverso il foro sopra il display e assicurati che i fori in entrambi gli angoli posteriori colpiscano i 2 pistoncini sul robot.
2. Premere saldamente il coperchio sui pistoncini (uno alla volta) premendo sul coperchio appena sopra gli attacchi.
3. Ripeti sui 2 bastoncini sulla parte anteriore del robot (uno alla volta)

Trasporto e trasferimento del robot

1. Utilizzare la maniglia di trasporto sotto la parte posteriore del robot per trasportare il robot. Non afferrarlo mai sul bordo della cover, in quanto la cover potrebbe staccarsi e rischiare di far cadere il corpo robot.
2. Si consiglia di trasportare i robot nell'imballaggio originale se si tratta di lunghe distance. èanche utile conservare l'imballaggio originale per lo soccaggio invernale del robot.
3. Quando il robot deve essere trasportato o impostato, deve essere attivato il grande pulsante grosso STOP (vedi figura).
4. Quando il pulsante STOP è attivato, il robot deve essere spento. Tenere premuto il pulsante OFF finché il display non si spegne.

21. Pulizia e sostituzione di ricambi

É importante mantenere pulito il tagliaerba robot per prolungarne la durata.

Il robot sare in grado di affrontare più agevolmente le pendenze se le ruote sono pulite e in ordine. Allo stesso modo, il risultato di taglio sare molto migliorere quando le lame sono affiliate e possono ruotare liberamente (spagnere sempre completeness il robot quando si lavora vicino alle lame).

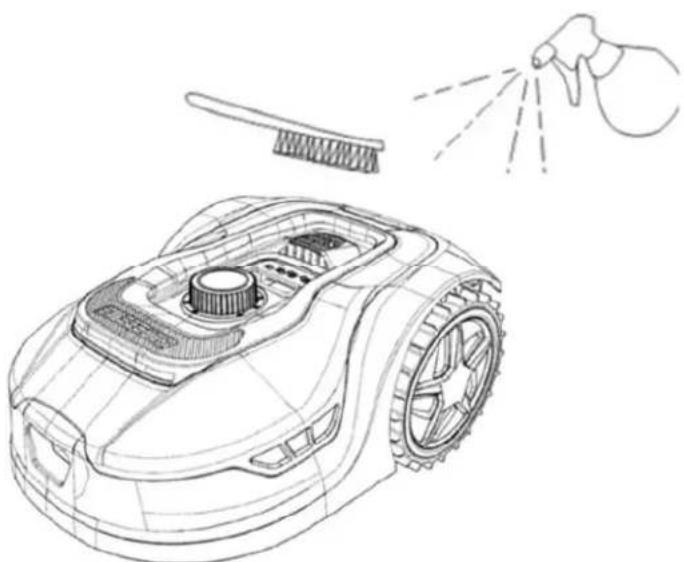

Pulizia della scocca in plastica

Non sciacquare il robot con un tubo dell'acqua o un dispositivo di lavaggio a pressione per proteggere l'electronica e la batteria del robot. Si consiglia di utilizzato una spazzola morbida per rimuovere erba e altri

sporco. Eventually un nebulizzatore d'acqua o un panno umido per sciogliere lo sporco.

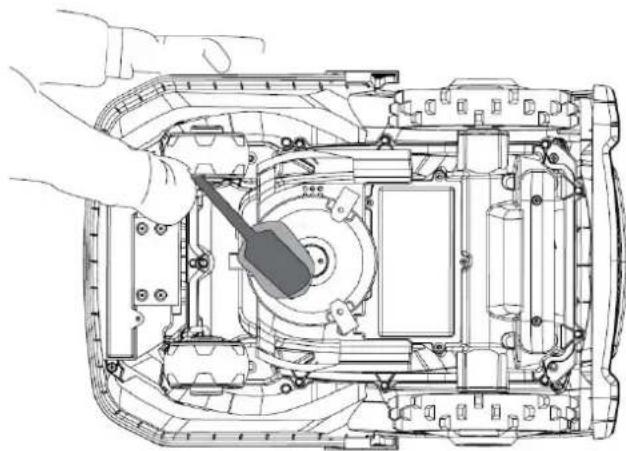

Pulizia della parte inferiore

Utilizzare quanti da lavoro per agli evenienza! Si consiglia almeno una volta al mese di pulire il robot nella parte inferiore e soprattutto in corrispondenza delle lame. Ricorda di iniziare spegnendo il robot. Posizione are the robot di fianco su una superficie morbida (es. il prato) per non graffiarlo

Utilizzare una spazzola morbida o un raschietto di plastica per pulire lo sporco e garantire un buon risultato di taglio. La pulizia regolare riduceanche il rumore e le vibrazioni.

1. Verificare che il porta lama possa ruotare liberamente.
2. Verificare che le lame possano ruotare liberamente.
3. Verificare che la ruota anteriore possa girare e ruotare liberamente.

Important! La pulizia regolare è essenzionale affinché il robot funzioni come dovrebbe!

Assicurati di seguire i consigli di pulizia di cui sopra e fallo spesso. L'erba si deposita,. facilemente ovunque e peut influenzare i sensori e la funzionalità.

I problemi causati alla mancata pulizia non sono coperti alla garanzia.

Pulizia della stazione di ricarica.

Cosi come il robot deve essere pulito regolarmente, è bene pulire contemporaneamente anc che la stazione di ricarica. Rimuovere l'erba e il terreno alla piastra di scorrimento. Tagliare l'erba che cresce intorno alla stazione di ricarica utilizzando una forbice manuale. Ogni 2 mesi circa, i fili dei contatti della stazione di ricarica e il robot devono essere ispezionati ed eventualmente puliti. Usa della carta abrasiva fine o della lana d'acciaio per rimuovere la ruggine o incrostazioni dai connettori di ricarica.

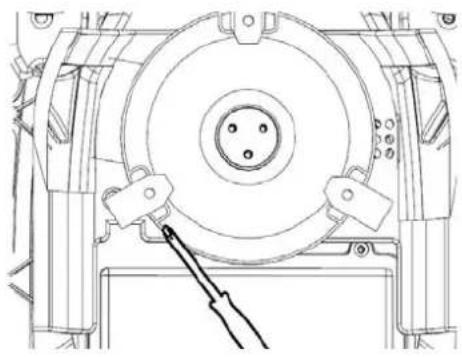

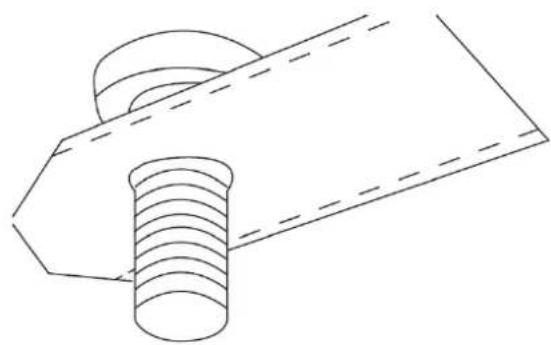

Lame

Le lame hanno due lati affiliati. Pertanto, sonozzo essere girati quando hanno perso l'affilatura su un lato. Si consiglia di sostituire tutte le lame e le viti (contemporaneamente) dopo agli stagione per garantire un risultato di taglio pulito (tieni d'occhio le lame e capovolgi / cambia più spesso se necessario). Le lame possono essereambiata facilemente. Basta un cacciavite a stella (specnere sempre il robot prima di lavorare con le lame). Svitare la vite, rimuovere sporco e detriti d'erba sulla piastra del coltello. Sostituire le lame con delle nuove e contemporaneamente sostituire le viti. Utilizzato le lame e le viti di ricambio incluse. Assicurarsi che le viti delle lame siano serrate bene.

Nota: tutte e 3 le lame devono essere girati oambiati contemporaneamente per evitare squilibri nel taglio.

Importante: ispezionate le viti della lama quando capovolgete le lame. Poiché le rotazioni delle lame tagliano la vite, è necessarioambiare le viti contemporaneamente alle lame. Utilizzare solo lame originali. Vedi Sezione 24" Accessori"

22. Rimessaggio invernale

All'ultimo taglio dell'erba dell'anno, l'altezza di taglio non deve essere inferiore a 40 mm.

Se l'erba viene tagliata più in basso, l'apparato radicale si indebolisce e cui causare macchie qialle.

• Quando si ripone il robot in inverno, si consiglia di riporlo con la stazione di ricarica in un luogo asciutto e caldo e di spegnere l'interruttore principale (OFF) per proteggere la batteria. Caricare la batteria del robot tramite la stazione di ricarica prima che il robot venga stoccato per il periodo invernale.

• La batteria del robot rasaerba è una batteria al litio esente da manutenzione, con una durata stimata fino a 3-5 anni, a seconda dell'uso, dell'ambiente e della manutenzione invernale. La batteria non tollera il gelo!

Si consiglia di portare la stazione di ricarica all'internoanche in inverno. Il cavo perimetrale NON deve essere avvolto!

• Et importante caricare il robot 1-2 volte durante il rimessaggio invernale (almeno agli 3 mesi) per garantire la salute della batteria. Prendi il robot rasaerba e mettilo nella stazione di ricarica e lascialo completamente carico per 2-3 ore (può essere fatto al chiuso). Quindi estrarre nuovamente il robot alla stazione di ricarica e lasciarlo asciutto e caldo. Se queste ricariche invernali non vengono seguite, c'è il rischio che la batteria perda capacité o collassi completeness (non coperta da garanzia).

• Verificare che tutti i bulloni, le viti e i dadi siano serrati e integri, in quanto garantisce le migliorioni condizioni di lavoro per il robot. Sostituire i pezzi di ricambio usurati e rotti.

Preparativi per la primavera

Dopo il rimessaggio invernale, è consigliabile pulire i connettori di ricarica della stazione di ricarica e le piastre di ricarica sul rasaerba robotizzato con una spazzola rigida. Migliorerà la connessione di alimentazione durante la ricarica.

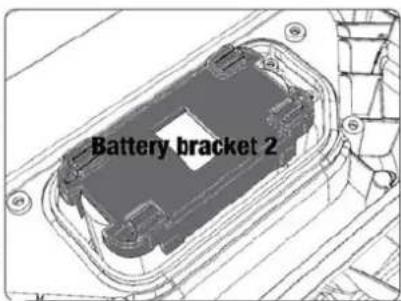

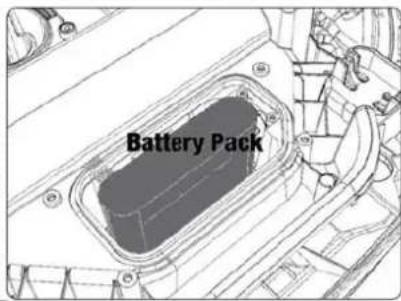

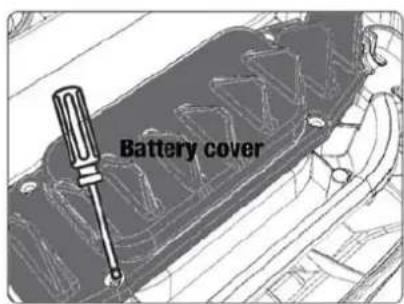

23. Sostituzione della batteria

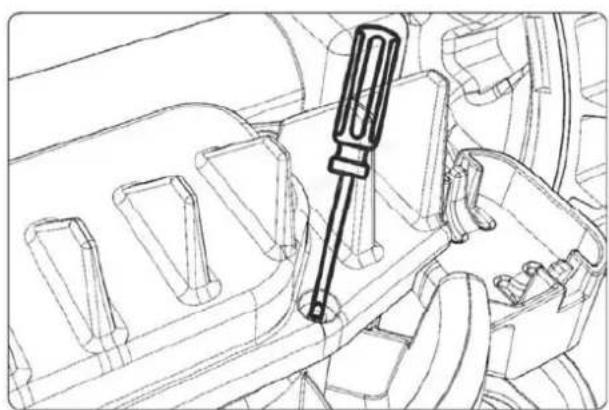

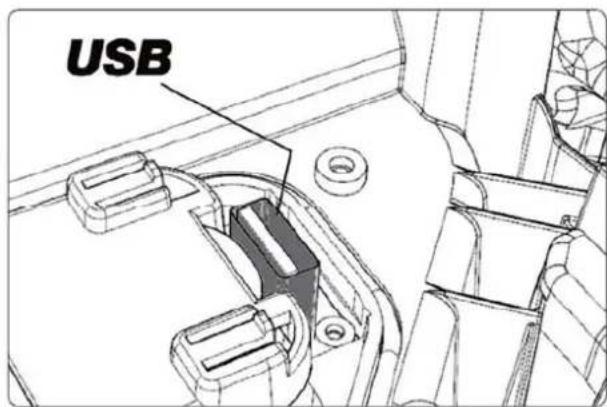

AVVERTIMENTO

Prima di tentare di regolare, riparare o sostuire la batteria, le lame o altri pezzi di ricambio, è IMPORTANTE che il robot sia completamente spento e che si utilizzato dispositivi di sicurezza come quanti protettivi e occhiali di sicurezza.

La durata della batteria varia in base al carico di lavoro, alla manutenzione e al rimessaggio invernale.

In condizioni normali, la durata sera fino a 3-5 anni. La batteria è facilemente sostituabile seguendo questi passaggi:

1. Capovolgi il robot
2. Rimuovere tutte l'erba e lo sporco attorno al coperchio della batteria prima di rimuoverlo.
3. Svitare le viti che si trovano sul coperchio della batteria. Rimuovere il coperchio della batteria.
4. Rimuovere il porta batteria sopra la batteria.
5. Estrarre con cautela la vecchia batteria. Premere il blocco del morsetto e rilasciare i connettori.
   NOTA: non tirare i cavi. Tenere i connettori e rilasciare il blocco del morsetto.
6. Collegare una nuova batteria originale collegando i connettori finché non scattano in posizione.
7. Inserire la batteria nel supporto della parte inferiore della camera, l'alloggiamo della batteria e il coperchio della batteria nella sua posizione e serrare le viti.

C'è una porta USB sotto il coperchio della batteria. Questa porta USB più essere utilizzata solo da un'officina autorizzata. Assicurati che non ci siano erba e sporcizia.

24. Accessori

Gli accessori e pezioni di ricambio per il robot sono acquistabili presso il loro rivenditore di zona.

Produotto n. Descrizione Foto
90070223 Set	di lame:9 lame9 viti
90070221 Cavo perimetrale aggiuntivo:170 m
431756 Picchetti extra:170 pz.
90070224 Pacchetto blocchiComposto da 6 collettoriimpermeabili.
90070215a RMX500/80090070216a RMX1600/2000	Copertura per stazione di ricarica:È costituito da 2 gambe inalluminio e un tettuccio apribileche protegge dai raggi UV(parzialmente trasparente) e si integra nella stazione di ricarica stessa.

L'elenco degli accessori verrà ampliato, così come il contento degli accessori visualizzati potrebbeambiare.

Vedere l'ultimo elenco di accessori sotto i robot RMX su www texas.garden.com

25. Codici di erre

Display Avviso Soluzione
E1 Robot	al di fuori dell'area di lavoro	Controllare se il robot si trova all'interno dell'area di lavoro: 1. Verificare che la stazione di ricarica sia collegata correttamente all'alimentazione e alla presa. 2. Verificare che i cavi perimetrali siano inseriti correttamente nel connettore della stazione di ricarica (rosso/hero).
E11	Niente segnale del filo perimetrale	Controllare il LED della stazione di ricarica什么意思 all'interno dell'area di lavoro. Se si illuminano di rosso, significata che il cavo perimetrale è scollegato. 1. Quindi verificare se il cavo radente è montato correttamente per la stazione di ricarica. 2. Controllare se c'è un'interruzione nel cavo perimetrale.
E2	Motorino Bloccato (bloccato/danneggiato)	1. Spagnere completamente il robot (tenere premuto il pulsante di accensione) e portarlo in un'area pianaenza ostacoli. 2. Accendi il robot, inserti ci il PIN, premi START e OK 3. Se il messaggio di erre o continu a essere visualizzato, spagnere il robot. Capovolgi il robot e controllinga se c'è qualcosa che impedisce alle ruote di girare. 4. Rimuovere eventuale sporcizia che blocca le ruote, far tornare indietro il robot, girare accenderlo e premere START e poi OK.
E3 Lame	bloccate 1. Spgni completamente il robot (tieni premuto il pulsante di accensione). 2. Giro capovolgere il robot e controllare se c'è qualcosa che impedisce la rotazione della piastra delle lame. 3. Rimuovere eventuali ostacoli che bloccano la piastra delle lame. 4. Spostare il robot in un'area con erba corta o regolare l'altezza di taglio al massimo (60 mm). Accendilo, premi START e poi OK.
E4 Il sensore di ostacoli non funziona.	Il coperchio superiore potrebbe non essere montato correttamente. Premerlo saldamente sopra la macchina 2. Spagnere il robot e portarlo in una zona pianaenza ostacoli. 3. Rimuovere il coperchio superiore (vedere la sezione 20) e verificare la presenza di 2 magneti rotondi uno'accanto all'altre all'interno davanti vicino al bordo. Se mancano i magneti, è necessario sostituire la scopcca superiore. 4. Accendi il robot, premi START e poi OK.
E5 Il robot è stato sollevato	1. Spagnere il robot e portarlo in una zona pianaenza ostacoli. 2. Accendi il robot, inserti ci il PIN, premi START e poi OK. 3. Se il messaggio di erre o persististe, spegnere il robot, capovolvergo e verificare se c'è qualcosa che impedisce la rotazione dell'asse della ruota anteriore. 4. Rimuovere eventuali ostacoli che bloccano la ruota anteriore, capovolgere nuovamente il robot. Accendilo, digita il PIN e premi START e poi OK.
E6 Il sensore ha rilevato che il robot è stato ribaltato.	1. Controlla se i pendii sono troppo ripidi o troppo bagnati per salute o se il robot colpisce qualcosa che lo fa ribaltare. Se necessario, l'area dovrebbe essere evitata spostando il cavo perimetrale. 2. Capovolgere il robot nella posizione corretta, premente START e poi OK.
Display	Avviso	Soluizione
E7 Il sensore di inclinationazione è stato attivatoLa pendenza potrebbe essere troppo ripida	Se la pendenza del prato è superiore a 20° , il robot di potrebbe fermare. L'area dovrebbe essere omessa dal perimetro di taglio.1. Spagnere il robot e portarlo in una zona pianza nelle ostacoli.2. Accendi il robot, inserti che la password, premi su START e poi su OK.
E8 Ritorno alla stazione di ricarica non riuscito	1. Verificare che il cavo perimetrale davanti alla stazione di ricarica sia diritto per 1 menza curve o ostacoli per garantire un collegamento corretto.2. La stazione di carico deve trovarsi su una superficie completamente piana e stabile. Il robot non deve essere posizionato su una superficie inclinata.3. Evitare che ci siano più di 2 metri di cavo a spirale vicino alla stazione di ricarica, in quanto ciò potrebbe interferire con il segnale. Se necessario, spostare il cavo in effesso e accorciarlo.4. Assicurarsi di rimuovere/tagliare l'erba che cresce intorno alla stazione di ricarica5. Sollevare manually il robot nella stazione di ricarica per la ricarica. Quando il robot è completenessc meccio , accendilo , premi START , quindi OK.
BP	Temperatura della batteria è troppo alto o basso	lal. Controllare se la batteria è molto calda. Se necessario, metti il robot in ombra.Aspettare finché la batteria non si è raffreddata e riavviare. Una copertura protegge il robot dalle intemperie e dal vento.2. temperatura della batteria è troppo Bassa (non lasciare il robot all'aperto se la temperature scende quello 0 grade). Ventilare finché la batteria non si trova in ambienti con temperature superiorsi a 5 grade e riavviare.3. Se ciò non risolve il problema, la batteria è probabilitmente danneggiata e delve essere sostituita.
E.E Errore sconosciuto 1. Il coperchio superiore potrebbe non è montato correttamente.Premerlo saldamente sopra la macchina2. Riavvia il robot. Spagnere il robot e attendere 10 secondi.3. Riaccendi il robot, inserti che la password, premi su START e poi su OK. Se il codice di errevo viene ancora visualizzato, contattare Texas
-	Aumento del Risultato di taglio scadente	1. Leramere sono sporche di erba e non possono ruotare liberamente.Smontare i coltelli e pulirli dall'erba e riattaccarli.2. Riavvia il robot. Spagnere il robot e attendere 10 secondi.3. Riaccendi il robot, inserti che la password, premi su START e poi su OK. Se il codice di errevo viene ancora visualizzato, contattare un centro assistenza Texas.
- Il robot	gira in cercchio intorno a se stesso	2. Controlla se una delle ruote può essere liberamente. In tal caso, dovrebbe essere sostituito. Contatta il cnetro assistenza Texas.

Se il robot ha esaurito l'alimentazione e non può essere avviato, sollevalo manualmente nella stazione di ricarica e caricalo prima di tentare la risoluzione dei problemi. Per altri codici di erre, scollegare l'alimentazione e riavviare il robot. Se nessuna di queste soluzioni risolve il problema, contattare un centro assistenza TEXAS.

Indipendente mal problema che si verifica, si consiglia sempre di provare prima a riavviare il robot e videere se questo risolve le cose. Spagnere il robot, attendere 10 secondi eriaccenderlo.

Per ulteriori assistenza e risoluzione dei problemi contattare il centro assistenza Texas più vicino.

26. Dati tecnici

Modello RMX 500 RMX 800
Arte. No. 90070211 90070	212 90070217 90070	218
Specifiche
Modello del motore	Batteria	Batteria	Batteria	Batteria
Tipodi motore	20 V, 2,5 Ah litio 20	V, 5,0 Ah litio 20	V, 5,0 Ah litio 20 V	5,0 Ah litio
Autonomia
Capacità consigliata	Fino a 500 mq Fino a 800 mq Fino a 1600 mq Fino a 2000 mq
Massimo capacità	Fino a 600 mq Fino a 1000 mq Fino a 1800 mq Fino a 2200 mq
Tempo di carica	120-140 min	100-120 min	100-120 min	100-120 min
Utilizzo
Larghezza di lavoro	18 cm	18 cm	22 cm	22 cm
Sistema di taglio	3 lame pivotanti 3 lame pivotanti 3 lame pivotanti 3 lame pivotanti
Altezza di lavoro min-max	20-60 mm	20-60 mm	20-60 mm	20-60 mm
Impostazioni di altezza	9	9	9	9
Regolazione altezza	Centrale	Centrale	Centrale	Centrale
Scocca	Plastica	Plastica	Plastica	Plastica
Sensore di sollevamento	sì	sì	sì	sì
Sensore di ostacolo	sì	sì	sì	sì
Sensore di ribaltamento	sì	sì	sì	sì
Sensore di inclinazione	sì	sì	sì	sì
Sensore di pioggia	sì	sì	sì	sì
Sensore ultrasonico	no	no	sì	sì
Multizona	sì	sì	sì	sì
Pendenza	Max 20°/36%	Max 20°/36%	Max 20°/36%	Max 20°/36%
Attrezzatura
Cavo di delimitazione	130 m	170 m	200 m	220 m
Pioli	180 pz.	230 pz.	270 pz.	300 pz.
Lamme di ricambio	6 pz.	6 pz.	6 pz.	6 pz.
Stazione di ricarica	1 pc. (28 W/1,1 A)	1 pc. (76W/3,0 A)	1 pc. (76W/3,0 A)	1 pc. (76W/3,0 A)
Dimensioni
lunghezza x larghezza x altezza	560 x 350 x 240 mm	560 x 350 x 240 mm	600 x 470 x 250 mm	600 x 470 x 250 mm
Il peso	8 kg	8,2 kg	11 kg	11 kg

27. Dichiarazione di conformità UE

Con la presente, il produttore, Texas Andreas Petersen A/S, Knullen 22, DK-5260 Odense S, Danimarca dichiara che la seguente attrezzatura soddisfa i relativi requisiti di sicurezza e di lavoro cfr. le direttive UE:

1. Descrizione del prodotto: Robot Tagliaerba, a batteria

Funzione: Tagliaerba a batteria

1. Tipo/Modello: Tipo di macchina:

RMX1600

RMX500 (RMA501M20V), RMX800 (RMA801M20V)

(RMA1601M20V), RMX2000 (RMA2001M20V)

Modello caricatore: CB03A+CGF251/CB04A+CGF253

3.Numero di serie: 23010080001500002300-25129980009999999999

1. Direttive UE attuali: Direttiva macchine 2006/42/UE

Direttiva bassa tensione 2014/35/UE

Direttiva EMC 2014/30/UE

Direttiva sul rumore 2000/14/UE, modificata da

2005/88/UE

Direttiva RoHS 2011/65/UE

1. Normative standard rispectate: EN 60335-1: 2012+A11: 2014+A13: 2017+

A1: 2019+ A14: 2019+A15: 2021

EN 50636-2-107: 2015+A1: 2018+A2: 2020

EN 55014-1: 2017+A11: 2020, EN 55014-2: 2015

EN 300 328 V.2.2.2, EN 303 447 V1.1.1.

EN 301 489-1 V2.2.3, EN 301 489-3 V2.1.1

EN 301 489-17 V3.2.4

EN 50665: 2017 EN 62233: 2008,

EN 62311: 2008

IEC 62133-2:2017

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013+A1: 2019

EN 60335-2-29: 2004+A2: 2010+A11: 2018

1. Responsabile della

documentazione:

Johnny Lolk, Knullen 22, DK-5260 Odense S

RMX500/800 Livello di pressione sonora misurato L pA 40,8 dB(A) KpA:3 dB(A)

RMX500/800 Livello di potenza sonora garantito L wA 62 dB(A) KpA:3 dB(A)

RMX1600/2000 Livello di pressione sonora misurato LpA 41 dB(A) KpA:3 dB(A)

RMX1600/2000 Livello di potenza sonora garantito L_wA52dB(A) KpA: 3 dB(A)

Metodo di valutazione della conformità per l'allegato VI - UE Direttiva 2000/14/UE

Texas Andreas Petersen A/S

Knullen 22 · DK-5260 Odense S

16.12.2022

CEO

di Johnny Lolk

FR - Instructions originales
