MANUALE UTENTE RMX600 Texas

5. Installazione e posizionamento della stazione di ricarica .......... Fejl! Bogmærke er ikke

12. Modifica dell'ora di inizio e dell'ora di taglio ........... Fejl! Bogmærke er ikke defineret.

Il Manuale d’Istruzioni viene aggiornato continuamente. La versione più recente è sempre disponibile su www.texas.dk (scannerizza il QR code sul retro del robot) Compara il numero di versione del manuale.133

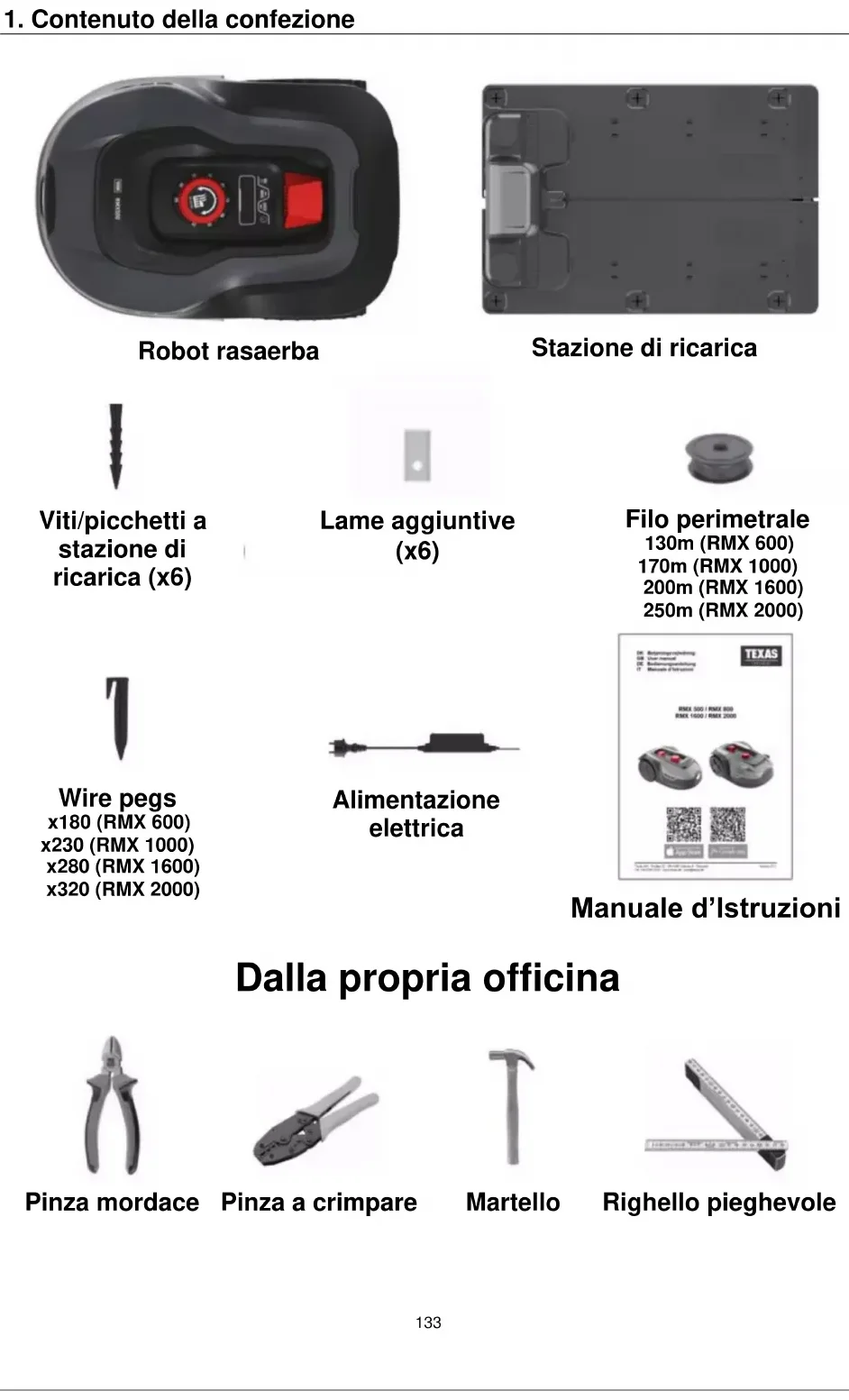

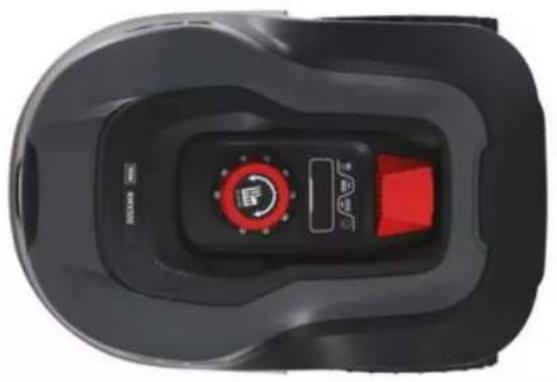

1. Contenuto della confezione

Robot rasaerba Stazione di ricarica Viti/picchetti a stazione di ricarica (x6) Lame aggiuntive (x6) Filo perimetrale 130m (RMX 600) 170m (RMX 1000) 200m (RMX 1600) 250m (RMX 2000) Wire pegs x180 (RMX 600) x230 (RMX 1000) x280 (RMX 1600) x320 (RMX 2000) Alimentazione elettrica Manuale d’Istruzioni Pinza mordace Pinza a crimpare Martello Righello pieghevole Dalla propria officina134

2. Pittogrammi di sicurezza

Leggere il manuale d’istruzioni prima dell’uso.

Mantenere la distanza dal robot rasaerba quando è in azione. Tenere mani e piedi lontani dalle lame. Non mettere mai mani o piedi vicino o sotto la macchina quando il robot rasaerba è in azione.

Assicurarsi che la macchina sia spenta e che il pulsante di accensione sia impostato su OFF prima di iniziare la manutenzione o l'ispezione della macchina.

Non sedersi mai sulla macchina.

Marchio di omologazione CE

I robot rasaerba o le stazioni di ricarica non devono essere smaltiti con i normali rifiuti domestici, in quanto i prodotti contengono componenti elettronici. Il prodotto deve essere consegnato al centro di raccolta più vicino o ad altre strutture in grado idonee allo smaltimento ci componenti elettronici.

Livello di rumore garantito.

Il cavo perimetrale (bassa tensione) non deve essere tirato o tagliato. Prestare attenzione durante il taglio, il taglio dei bordi o la rimozione di erbacce vicino al cavo perimetrale in modo che non venga danneggiato.

Non fare entrare mai in contatto diretto l'acqua con la batteria.

Non esporre mai la batteria al fuoco o ad altra fonte di calore (max 40

Etichetta di riciclaggio. I materiali della batteria possono essere riciclati.

La batteria del robot rasaerba è del tipo agli ioni di litio. La batteria non deve essere smaltita insieme ai normali rifiuti domestici. La batteria deve essere smaltita negli appositi centri di raccolta e smaltimento.135

AVVISO STAZIONE DI RICARICA

SMPS (Switch mode power supply) con alimentatore isolante di sicurezza a prova di cortocircuito.

3. Norme di sicurezza

AVVERTENZA: leggere tutte le avvertenze e le istruzioni di sicurezza. Quando si utilizza il robot tagliaerba è necessario seguire rigorosamente le istruzioni di sicurezza. Leggere attentamente le istruzioni prima di avviare la macchina. Assicurarsi di poter arrestare immediatamente la macchina in caso di incidente. La mancata osservanza delle avvertenze e delle istruzioni di sicurezza può provocare scosse elettriche, incendi e gravi lesioni personali. Le avvertenze, le precauzioni e le istruzioni descritte in questo manuale di istruzioni non possono coprire tutte le condizioni o situazioni che potrebbero verificarsi. L'utilizzatore deve quindi usare buon senso e cautela nell'utilizzo della macchina. Generale

• Leggi attentamente il manuale e assicurati di comprendere tutte le istruzioni per l’utilizzatore finale.

• Non permettere a persone che non hanno familiarità con l'utilizzo del robot tagliaerba, I minori non possono utilizzare la macchina.

• L'operatore della macchina è responsabile delle altre persone presenti nell'area di lavoro e dei loro effetti personali. Preparazione e manutenzione

• Assicurarsi che il cavo perimetrale sia montato come indicato nel manuale.

• Ispezionare regolarmente l'area in cui verrà utilizzata la macchina e rimuovere tutti i sassi, legnetti e altri detriti che potrebbero danneggiare il robot rasaerba.

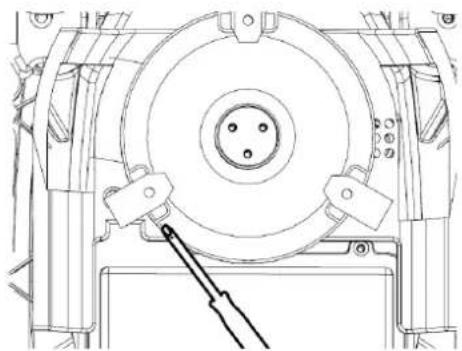

• Controllare le lame e le viti ogni 2 mesi: controllare se le lame sono usurate o danneggiate e se le viti sono intatte (le lame durante l’utilizzo consumano lentamente le viti e alla fine le distruggono). Sostituire sia le lame che le viti usurate o danneggiate per mantenere il necessario equilibro di taglio. Le lame possono essere girate in modo da poter essere utilizzate 2 volte. Sostituire sempre sia le viti che le leme contemporaneamente! Si consiglia di invertirli almeno una volta l’anno.

• La macchina non deve essere utilizzata per lavori diversi da quelli descritti nel presente manuale d’uso.

• Utilizzare solo accessori e pezzi di ricambio originali. L'installazione di parti non approvate può comportare un aumento del rischio e pertanto non è legale. Ogni responsabilità del produttore è esclusa in caso di incidente o altri danni causati dall'installazione di parti non originali.136

• Non utilizzare il tagliaerba robot senza che la copertura in plastica sia correttamente fissata alla macchina.

• Non tenere mani e piedi vicino alle parti rotanti.

• Non tenere o sollevare il rasaerba robotizzato se una ruota o il motore di taglio è in funzione.

• Innanzitutto, premi il pulsante STOP. Spegnere completamente il robot rasaerba (tenere premuto il pulsante OFF) prima di:

• Rimuovere tutti i tipi di sporco o bloccare oggetti.

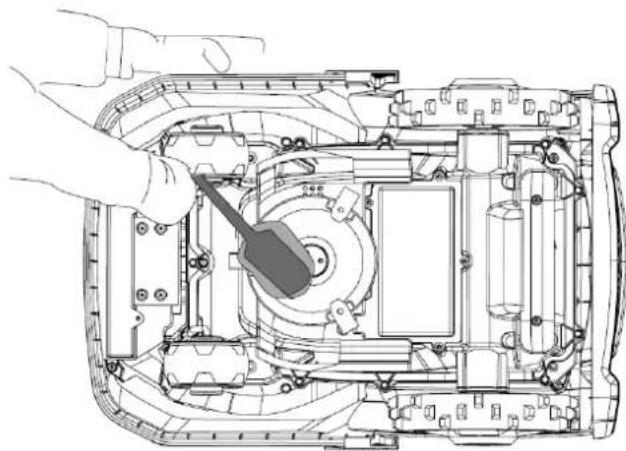

• Eseguire la manutenzione, la pulizia o la revisione del rasaerba robotizzato.

• Avviare il tagliaerba robot secondo le istruzioni. Quando il robot è acceso (il display è acceso), ricordarsi di tenere mani e piedi lontani dalle lame rotanti.

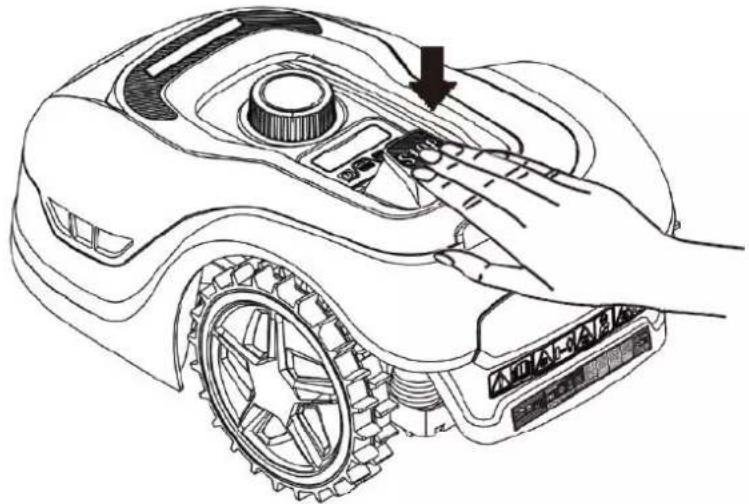

• Non sollevare o trasportare mai il tagliaerba robot con il pulsante di accensione principale inserito.

• Non permettere a persone che non sanno come funziona il robot tagliaerba di usarlo.

• Non appoggiare oggetti sul robot o sulla stazione di ricarica.

• Non utilizzare il robot con lame o latre parti danneggiate. È consigliato lasciare che il robot tagli l'erba solo quando è asciutta perché offre un risultato di taglio migliore ed evita che l'erba bagnata si depositi sul lato inferiore del robot (riducendo la necessità di pulizia).

• Quando il robot è impostato sul ciclo di taglio automatico, assicurarsi che non vi siano bambini o altre attività nell'area di taglio del robot durante il periodo di taglio definito. Sicurezza personale

• Se il pulsante ON/OFF è rotto o non funziona correttamente (non può essere spento), non utilizzare il robot.

• Prestare sempre attenzione a ciò che si sta facendo e utilizzare il buon senso quando si utilizza il robot.

• I minorenni non devono utilizzare la macchina.

• La macchina deve essere utilizzata solo da persone riposate e in buona salute. Le persone sotto l'influenza di alcol, droghe o altre sostanze non sono autorizzate a utilizzare il robot.137

4. Preparazione prima dell'installazione

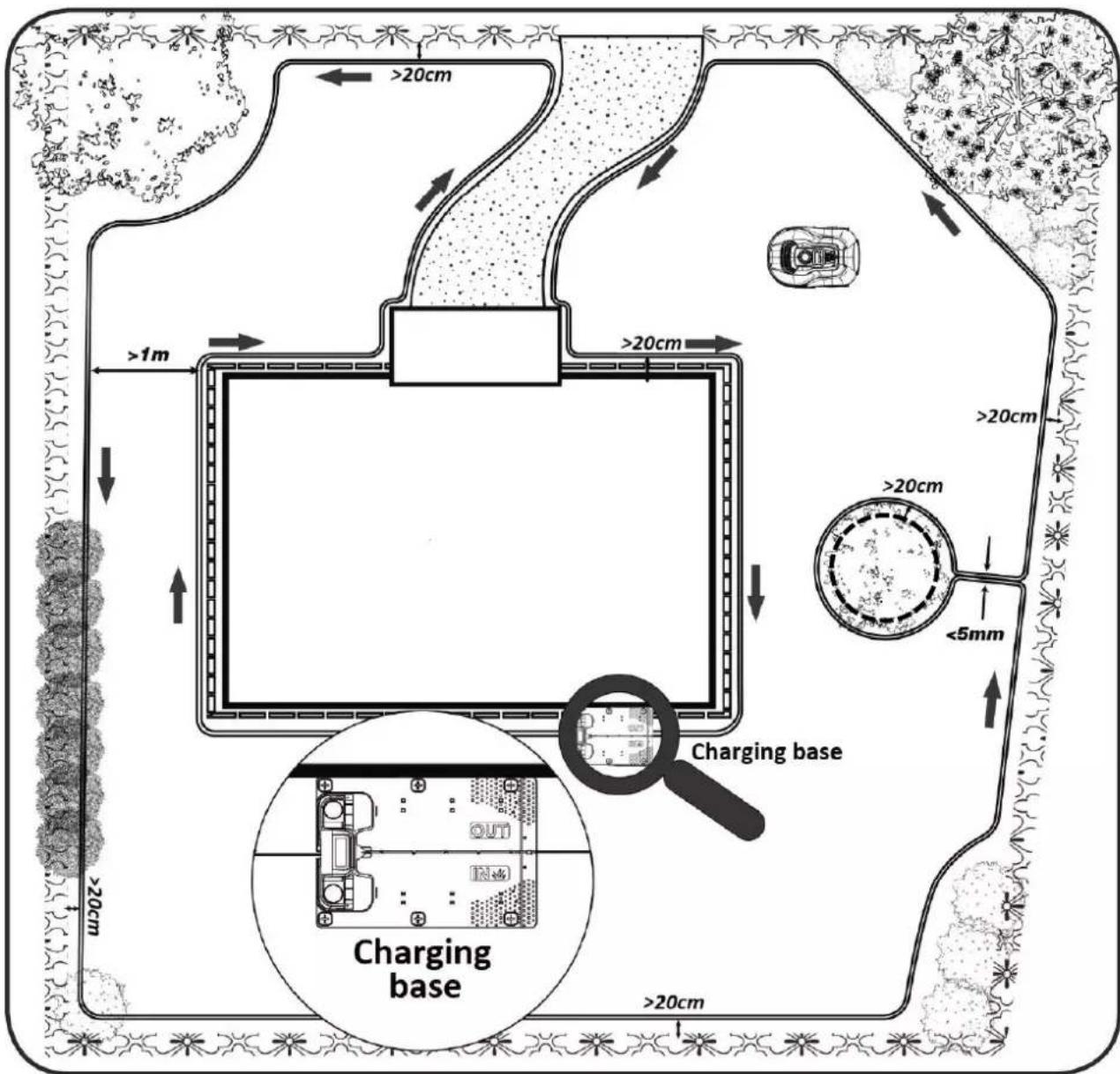

Si consiglia di fare un disegno del proprio prato con gli ostacoli che l'utente desidera proteggere. Aiuta a dare una buona panoramica del lavoro per la posa del filo perimetrale, nonché per l’individuazione della posizione migliore per la stazione di ricarica. Stendere il cavo perimetrale dalla stazione di ricarica intorno al giardino e attorno a eventuali ostacoli che si desidera proteggere, come aiuole, alberelli, ecc.

Il capitolo seguente spiega come installare il rasaerba robotizzato. Pertanto, leggere attentamente questo capitolo prima di pianificare e installare il cavo perimetrale. Verificare anche la necessità prevista di cavo perimetrale (lunghezza). È incluso un sacco di cavo per circondare i prati fino al limite di capacità, ma se hai molte aiuole all'interno del prato dove il cavo girerà, può consumare molti metri di extra cavo. Qui potrebbe essere necessario acquistare un cavo perimetrale aggiuntivo ed estenderlo.138

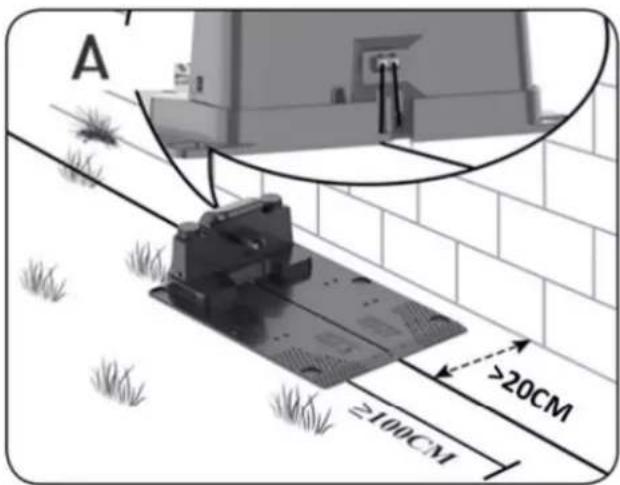

5. Installazione e posizionamento della stazione di ricarica

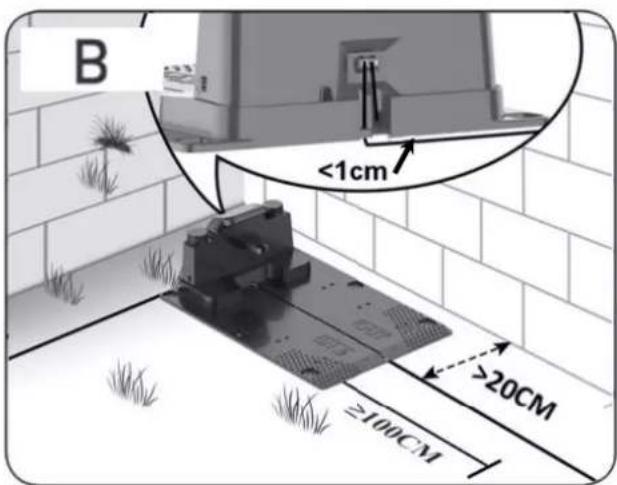

La posizione della stazione di ricarica richiede la presenza di una presa di corrente da 230 V nelle vicinanze. In alternativa, è necessario estrarre un cavo di prolunga nella posizione desiderata della stazione di ricarica. L' ingresso in piano della stazione deve essere rivolto a destra. La stazione di ricarica può essere localizzata in 2 modi:

• Lungo uno dei lati (A)

Se la posizione viene scelta in un angolo, è necessario assicurarsi che il cavo perimetrale possa passare dietro la stazione di ricarica il più vicino possibile alla piastra posteriore (<1 cm) e nel connettore, come mostrato nell'illustrazione (B). In questo caso, dietro la stazione di ricarica sarà presente una piccola area che non può essere tagliata. L'area può essere ricoperta di piastrelle o pietra invece che di erba. Nota: si consiglia di avere 1-2 m di cavo aggiuntivo in eccesso, se possibile. Vedere la sezione 7 "Collegare facilmente l'armadio di delimitazione alla stazione di ricarica".

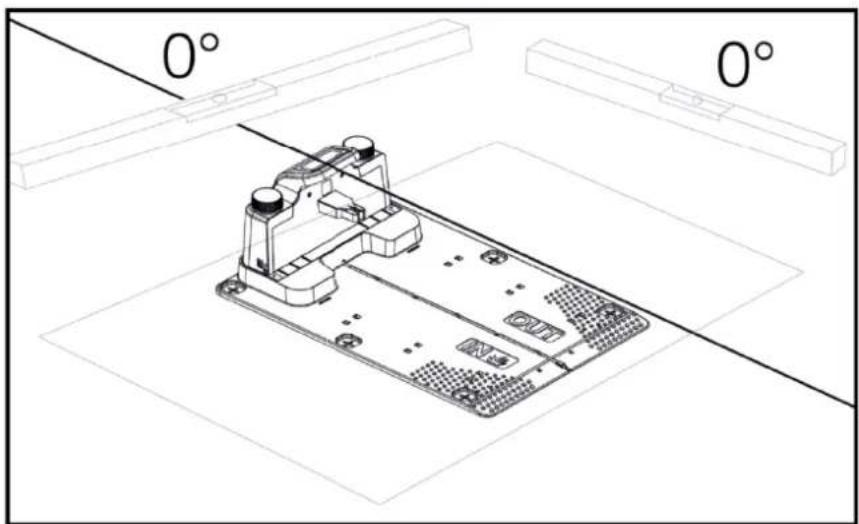

La stazione di ricarica deve essere posizionata su una superficie completamente piana e deve avere un tratto completamente rettilineo di almeno 1 metro davanti alla stazione di ricarica, per garantire che il robot rasaerba abbia lo spazio corretto per l’accesso nella stazione di ricarica. Per un corretto funzionamento è importante che questa regola sia osservata scrupolosamente.139

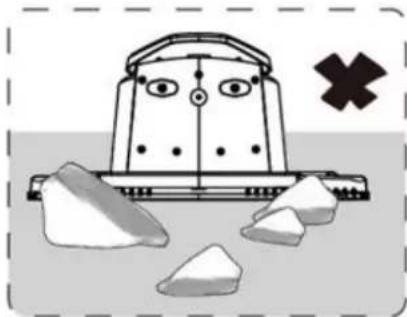

Configurazione errata:

Se il terreno davanti alla stazione di ricarica è morbido o il prato ha iniziato a crescere in corrispondenza dell'entrata e dell'uscita del robot dalla stazione di ricarica, si consiglia di posizionare una piastra di plastica o un tappetino di gomma davanti all’entrata della stazione di ricarica. Protezione contro i fulmini Per proteggere il robot tagliaerba dai fulmini, si consiglia di non posizionare la stazione di ricarica sotto o vicino a un albero alto. Allo stesso modo, nessuna prolunga può essere tirata alla stazione di ricarica attorno ad alberi ad alto fusto. Si consiglia di non far funzionare il robot in caso di temporale a causa dei danni ai componenti elettronici provocati dai fulmini. Allo stesso modo, in caso di temporale, si consiglia di togliere completamente l'alimentazione dalla stazione di ricarica e, se possibile, di scollegare il cavo perimetrale nella stazione di ricarica.140

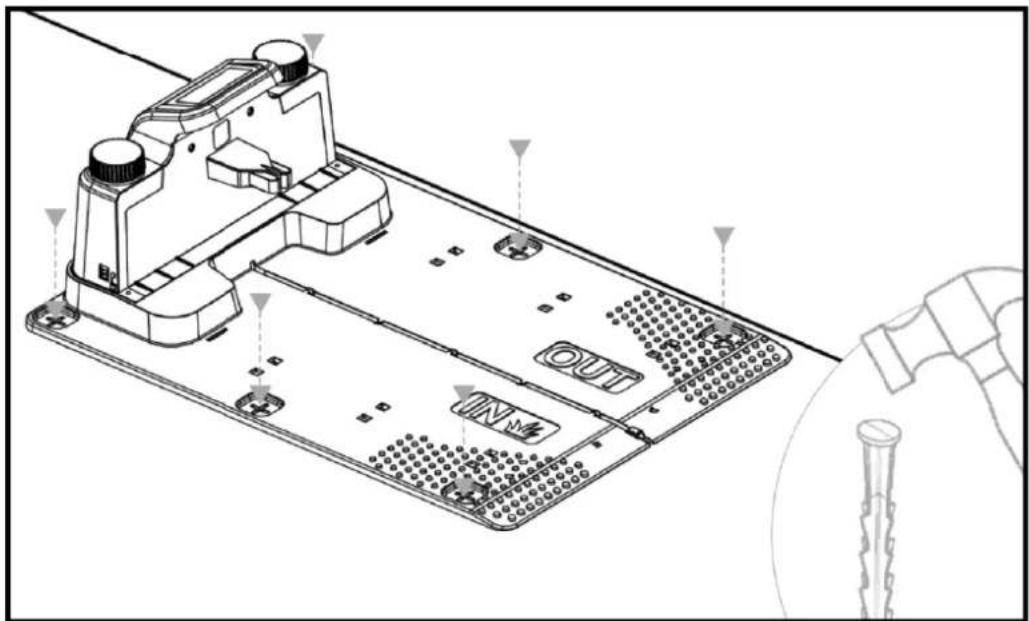

Fissare la stazione di ricarica con le 6 viti/picchetti in dotazione.

Assicurati che l'area "OUT" sia rivolta verso il bordo del prato. Una volta individuata la posizione corretta e installata la stazione di ricarica, NON collegare ancora l'alimentazione. Il cavo perimetrale deve essere PRIMA posato e collegato alla stazione di ricarica. Successivamente, è possibile collegare l'alimentazione. CONSIGLIO La stazione di ricarica e il robot possono stare all’aperto. Ma si consiglia di coprire con tetto/garage per la stazione di ricarica, in quanto proteggerà il robot dalle intemperie e dal vento e ne prolungherà la vita. È inoltre possibile acquistare la copertura originale, da montare nella stazione di ricarica. Vedere maggiori informazioni nella sezione 24 "Accessori".141

Leggi l'intera sezione prima di iniziare a lavorare!

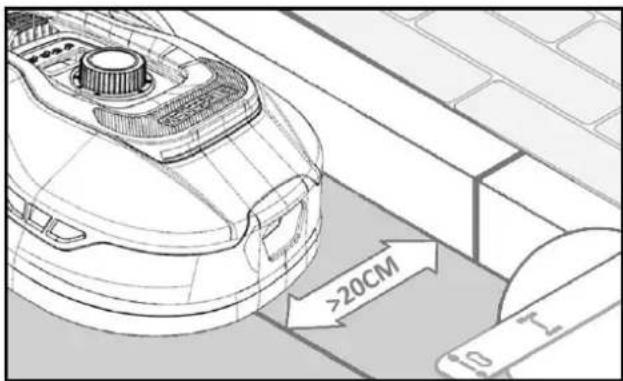

La posa del cavo perimetrale è la cosa più importante durante l'installazione poiché una corretta posa del cavo dà un risultato più soddisfacente. Il robot non può tagliare fino al bordo a causa dei requisiti di sicurezza (distanza di sicurezza delle lame). Per questa ragione intorno al prato rimarrà un bordo d'erba incolta che non sarà tagliato dal robot. Qui devi falciare regolarmente l'erba con un tagliabordi o un normale tagliaerba. In alternativa, si può mettere un bordo di piastrelle (almeno 12 cm) tutto intorno al prato allo stesso livello dell'erba, su cui il robot può passare. In questo modo eviterete di lasciare un bordo d'erba incolta. Vedere la sezione "Taglio lungo le piastrelle". Per un risultato migliore il filo perimetrale dovrebbe essere posizionato il più vicino possibile al bordo di piastrelle. In condizioni normali, una distanza di 20 cm sarà l'ideale, ma richiede il rispetto di alcuni prerequisiti:

• Il prato deve essere completamente livellato ai bordi in modo che il robot non possa scivolare in condizioni di bagnato.

• Fiori, piante e rami non devono pendere sul prato.

• Le ruote non devono sporgere nel vuoto durante la marcia.

• Ruote e protezioni non devono entrare in contatto con spigoli alti. Ciò significa che il robot deve essere in grado di percorrere tutto il perimetro del filo senza incontrare ostacoli e senza entrare in una zona di terra con le ruote. Se quanto sopra non può essere fatto correttamente, potrebbe essere necessario aumentare il filo. Questo dipende dal giardino in questione. Indipendentemente da ciò, si consiglia di tenere almeno 1 cm di distanza in più, in quanto il filo perimetrale potrebbe spostarsi leggermente dopo un po' di tempo man mano che le radici del prato crescono. Se il filo perimetrale deve passare vicino all’acqua o zone potenzialmente pericolose (es. intorno un laghetto in mezzo al prato o una piscina), si consiglia di aumentare la distanza a 25-30 cm in modo da non rischiare danni. Preparazione: Trova l’estremità libera della bobina. Quindi, trovare i picchetti di plastica. Prepara una metro o un distanziometro anche fatto in casa come parametro di misurazione di 20 cm, in modo da poter facilmente ottenere una distanza uniforme e corretta dal bordo del prato/ostacoli. Inoltre, per fissare il cavo sono necessari alcuni attrezzi che non sono inclusi. Ricordate che l'erba non deve essere più alta di 60 mm prima di iniziare il lavoro, altrimenti deve essere prima tagliata con un tagliaerba (con raccolta). Si consiglia di tagliare l'erba fino a 35-40 mm prima di installare il robot. Posa del cavo perimetrale: Iniziare la posa del cavo dalla stazione di ricarica e lasciare circa 50 cm di filo libero in modo che ci sia molto cavo con cui lavorare quando lo si collega ai connettori di alimentazione della stazione di ricarica.142

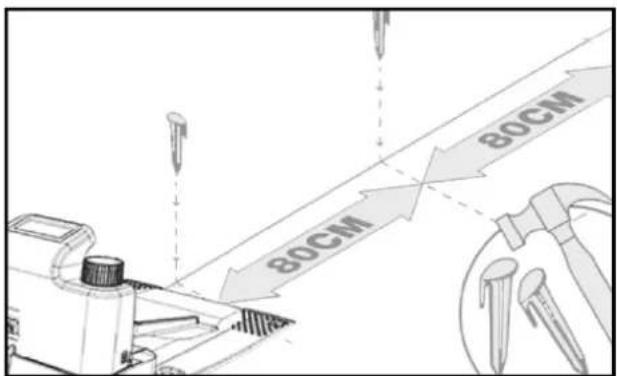

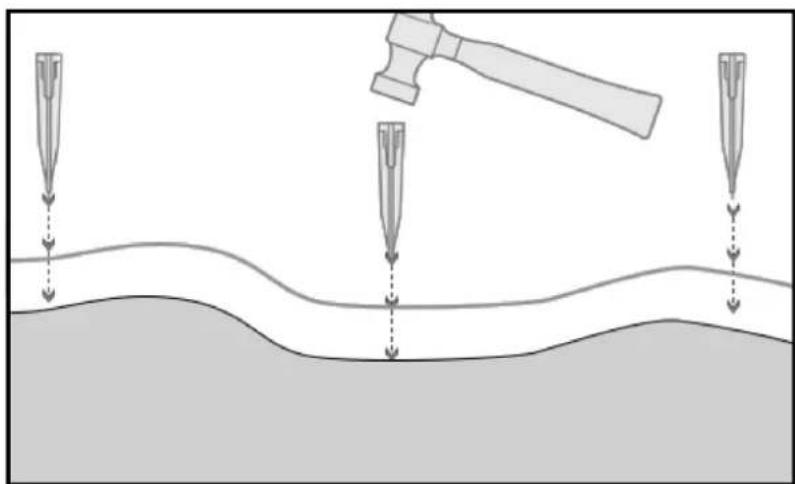

Stendi il cavo perimetrale e muoviti in senso orario, posizionalo sull'erba e fissalo con i picchetti di plastica. Non è necessario scavare il cavo nel terreno. Nel giro di pochi mesi l'erba è cresciuta sopra il cavo e non sarà più visibile. (Se vuoi interrarlo mettilo a circa 2 cm sotto la superficie dell'erba). RICORDA: Mantieni almeno 20 cm di distanza dal bordo dell'erba/ostacoli. Usa una levetta o un'astina fatta in casa. Se sul prato sono presenti siepi, fiori e piante, si consiglia una distanza maggiore. È importante che il robot passi liberamente senza colpire rami, ecc. NOTA: la lunghezza massima consentita del cavo perimetrale è di 300 m.

Il cavo perimetrale è ora posato intorno al giardino secondo il progetto iniziale. Metti i picchetti di plastica ogni circa 80 cm nei tratti rettilinei e più vicino agli angoli. Più vicino al suolo viene posato il cavo, minore è il rischio che cada sopra il cavo o che venga tagliato dal robot rasaerba. L'intensità di corrente del filo perimetrale è di soli 20 V e quindi nessun pericolo per persone o animali. Assicurarsi che i lati del cavo siano posizionati correttamente nel piolo di plastica (vedi foto) prima di essere fissati a terra. Assicurati di posizionare i picchetti di plastica nei punti più bassi del prato in modo che il cavo sia tenuto saldamente contro il terreno. Potrebbe essere necessaria una distanza inferiore a 80 cm.143

CONSIGLIO Inizialmente si può posare il cavo con una distanza maggiore tra i picchetti in plastica (es. con una distanza di 160/240 cm) ma sufficiente in modo che sia ragionevolmente teso ovunque e non possa essere colpito dalle lame. Al termine, puoi eseguire un test in cui il robot segue il perimetro e torna nella stazione di ricarica per vedere se scorre liberamente e senza ostacoli avanti e indietro. È più facile regolare la posizione del cavo perimetrale se ci sono meno picchetti di plastica da sollevare. Qualsiasi prova deve essere eseguita con la regolazione dell'altezza di taglio più alta e si consiglia di rimuovere prima le lame in modo che non ci sia il rischio di tagliare il cavo!

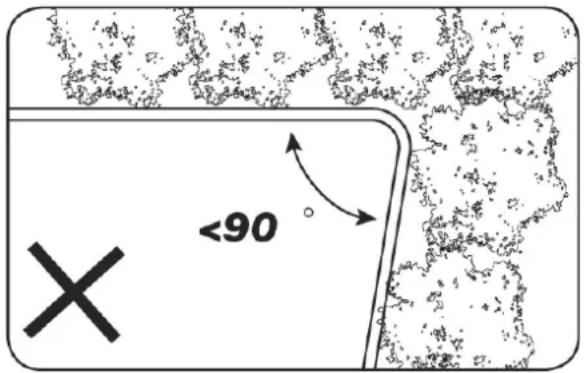

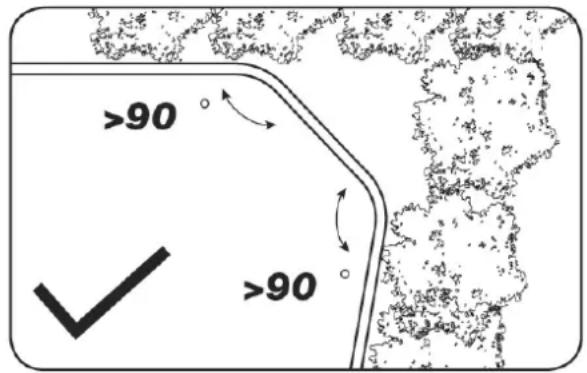

Angoli Quando arrivi ad un angolo del tuo giardino, è importante che il cavo compia una curva morbida e non segua un angolo di 90°. Usa diversi pioli di plastica qui per ottenere la curva ottimale. Qualsiasi punto lungo il filo deve essere distante almeno 20 cm dal bordo.

Ostacoli in giardino Gli ostacoli fissi nel giardino che sono più alti di 100 mm come muri, recinzioni, mobili da giardino, pali, ecc., non devono essere protetti con il cavo perimetrale, poiché i sensori di ostacoli del robot rileveranno un pericolo di collisione e quindi il robot si fermerà, girerà e troverà una nuova direzione di viaggio. Alberi La maggior parte degli alberi del giardino sarà vista dal robot tagliaerba semplicemente come un normale ostacolo e quindi non necessiterà di protezione. Tuttavia, alcuni alberi che sono a forma di cono al suolo o hanno radici affioranti inferiori a 100 mm e devono essere protetti con filo perimetrale. Questo per evitare che il robot salga sulle radici e si incastri o danneggi le lame e il carrello. Rimuovi i frutti e i rami caduti Se ci sono frutti e rami caduti, questo può fermare il robot rasaerba. Pulisci sempre il prato da queste cose in modo da evitare tempi di inattività. Soprattutto a settembre-ottobre, molte frutti cadono dai meli. Questi possono causare l'arresto del robot. Se l'area sotto i meli è inclusa nell'area di taglio del robot, devi essere pronto a rimuovere le mele prima che il robot funzioni. In alternativa, l'area sotto i meli dovrebbe essere omessa durante la posa del cavo perimetrale.144

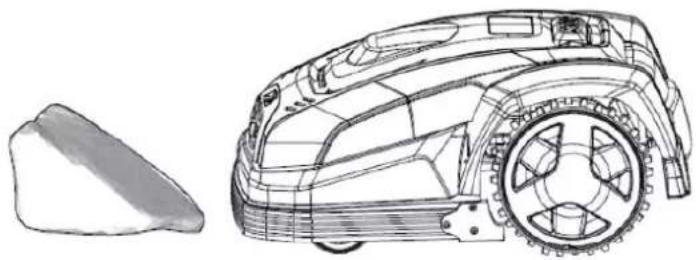

Pietre Se ci sono pietre nell'area di taglio del robot, è importante valutare se la pietra è più alta o più bassa di 100 mm, e se la pietra deve essere protetta o meno proprio per evitare danni al robot.

Per delimitare gli ostacoli è importante seguire la direzione da cui si è partiti. (Guarda l'immagine)

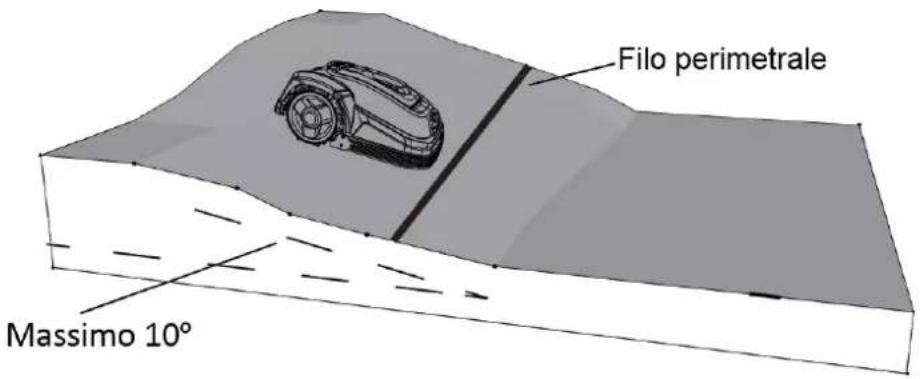

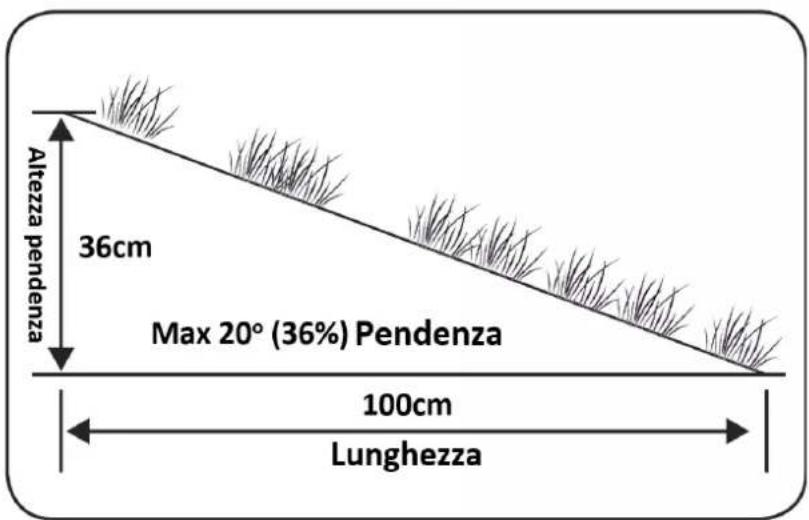

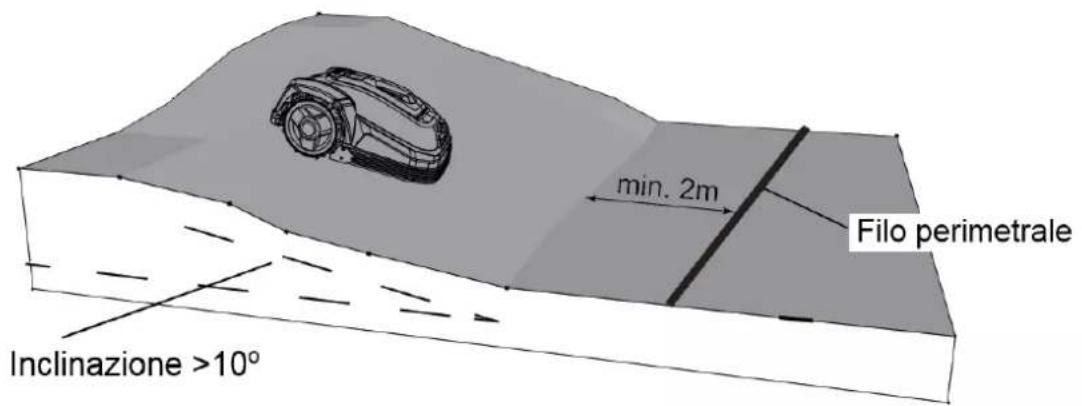

Pendenze Il rasaerba robotizzato può salire e scendere da pendii con una pendenza massima di 20°.145

Se c'è una discesa diretta verso il cavo perimetrale, la pendenza non deve superare i 10° di salita per evitare che il robot passi sopra il cavo se c 'è poco attrito nell'erba.

Se il rasaerba rob otizzato scende verso il cavo da una pendenza superiore a 10°, devono esserci almeno 2 metri dal bordo del pendio al cavo perimetrale.

Distanza orizzontale in cm Distanza verticale in cm Inclinazione in gradi

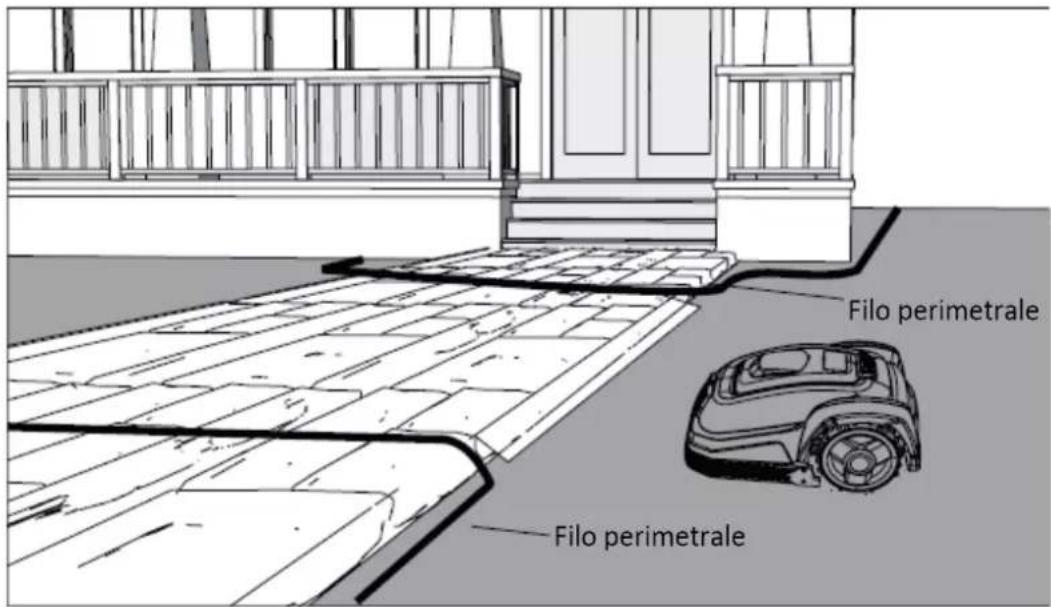

Vialetti, passi carrai e piastrelle Se nell'area di taglio del robot è presente un vialetto o un passo carrabile che si trova a un livello diverso rispetto al prato, evitare che il robot cerchi di attraversare quest'area per raggiungere l'erba dall'altra parte. Invece, un cavo perimetrale dovrebbe essere posato ad almeno 20 cm di distanza dall'area carrabile. Se il prato e l'area carrabile sono alla stessa altezza, puoi lasciare che il robot passi sopra l'area con l'aiuto del cavo perimetrale (vedi figura).146

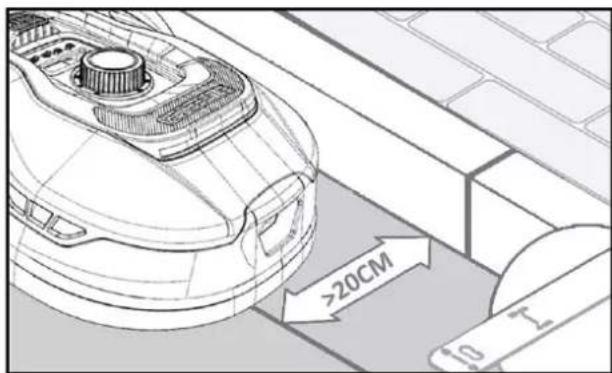

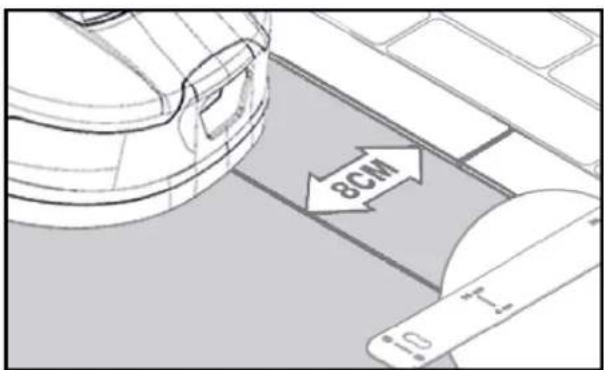

Taglio lungo marciapiedi e vialetti Se l'area piastrellata è a livello del prato, è possibile lasciare che il robot si sposti leggermente sul marciapiede o vialetto con una ruota e quindi ottenere il taglio oltre il bordo del prato. Qui posare il filo perimetrale a una distanza di 8 cm dal bordo.

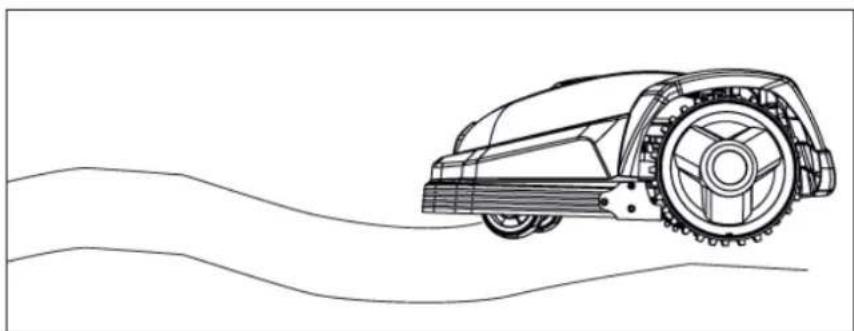

Superficie irregolare del prato Se il prato ha una superficie irregolare, ci sarà il rischio di danneggiare le lame, poiché rischiano di colpire il terreno. Questo dovrebbe essere evitato del tutto per garantire la durata nel tempo del robot. Livellare l'area di taglio, riempire i buchi nel terreno. Se non è possibile livellare, quest'area dovrebbe essere completamente esclusa dall'area di taglio con un il filo perimetrale.147

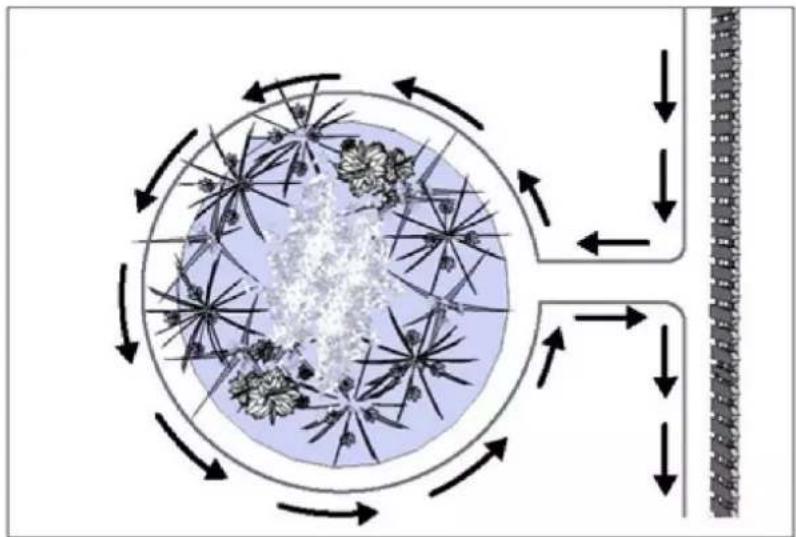

Aiuole Se l'area di taglio contiene aiuole che devono essere protette con un filo perimetrale, ci sono due opzioni per farlo, come segue:

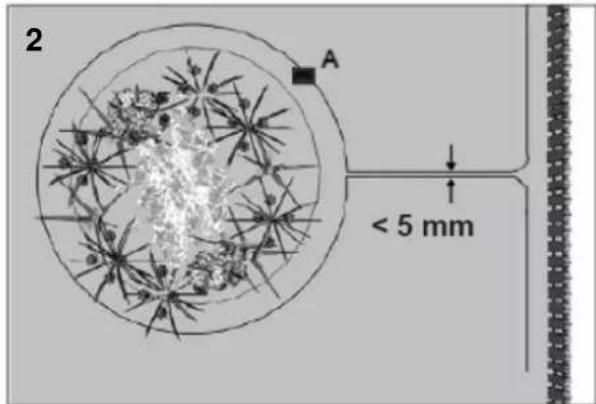

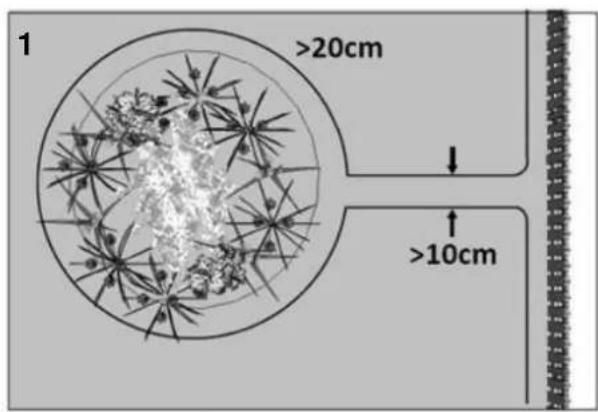

1. Cavo come ostacolo

Se si desidera che il rasaerba robotizzato segua il cavo attorno all'aiuola, i cavi devono essere paralleli ad almeno 10 cm di distanza e almeno 20 cm attorno all'aiuola (vedere figura 1). Ci deve essere una distanza di almeno 80 cm dal bordo all'aiuola (vedi figura 3). La lunghezza totale dell’isola deve essere al massimo di 28 m misurati dal bordo/lato.

2. Cavo senza ostacoli

Se si desidera che il robot scorra su 2 cavi paralleli, questi devono essere completamente vicini con una distanza di max 5 mm (e non incrociati). Qui, tuttavia, sarà necessario posizionare un ostacolo (ad es. pietre, tubi) nella posizione A (vedi figura 2) per garantire che il robot non si limiti a girare in tondo. Ci deve essere una distanza di almeno 80 cm dal bordo all'aiuola (vedi figura 3). Nota: la posizione A deve essere un'area piana e non deve essere in pendenza. Intorno alla posizione A dovrebbe esserci un minimo di 50 cm x 50 cm di superficie piana. CONSIGLIO Ricorda, quando si posa il filo perimetrale attorno alle aiuole, è importante ricordare come fiori e piante cambiano durante l'anno in modo che in ogni periodo dell'anno ci sia spazio per il robot rasaerba per passare l'aiuola senza danneggiare le piante (alcune piante/fiori possono pendere sul prato). Inoltre, tieni presente che se utilizzi il cavo perimetrale attorno a molte aiuole, potrebbe non esserci abbastanza lunghezza del cavo per raggiungere tutto il perimetro. Controlla questo quando si fa lo schizzo preventivo del giardino. È possibile acquistare un cavo di delimitazione aggiuntivo. Vedere la sezione 24 "Accessori".

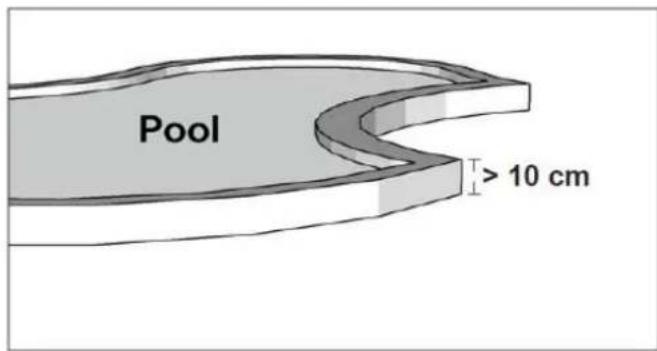

Piscine e laghetti. Naturalmente, il robot non può essere immerso nell’acqua. Se la piscina o il laghetto non ha un bordo alto come in foto (almeno 10 cm), questi devono essere delimitati tramite il cavo perimetrale, o in alternativa devono essere erette delle recinzioni intorno alla piscina/laghetto. Se scegli un cavo perimetrale per proteggerli, è importante che la distanza dal bordo dell'acqua sia aumentata dai normali >20 cm a 1 metro, per evitare che il robot scivoli oltre il bordo in caso di pioggia. Nota Non posare il filo perimetrale parallelo su un normale cavo di alimentazione. Il campo elettrico nel cavo di alimentazione può interferire con il segnale nel cavo perimetrale! Quando gli ostacoli devono essere delimitati con il cavo perimetrale, è importante che il cavo non si incroci, poiché il robot non sarà in grado di seguire la giusta direzione se viene incrociato.

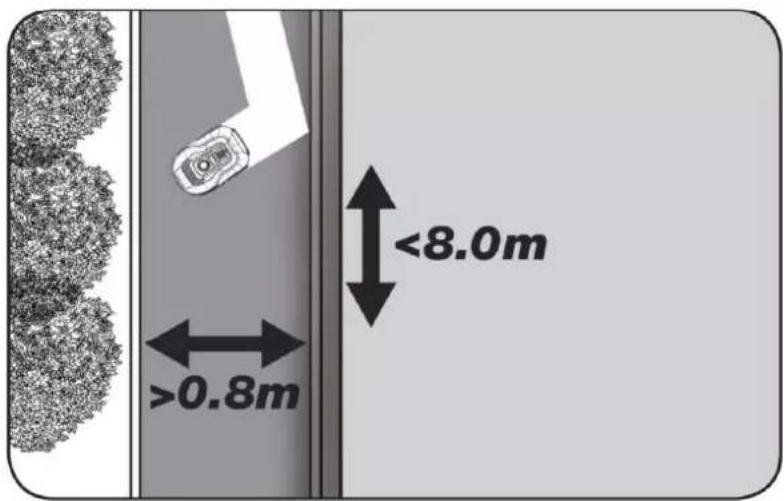

Corridoi/passaggi stretti Se l'area di taglio ha al suo interno un corridoio o passaggio stretto, ci sono alcune dimensioni minime che devono essere rispettate affinché il robot tagliaerba funzioni in modo ottimale. La lunghezza del passaggio dovrebbe essere al massimo di 8 metri e la larghezza minima di 80 cm/1 m. E in generale, il corridoio non dovrebbe essere più stretto di 80 cm in tutti i punti. Attraversare punti stretti consuma più energia poiché il robot deve girare molte volte.

Se il corridoio è più stretto di 0,8 metri, il robot non può manovrare correttamente intorno a quel punto e l'area deve essere esclusa dall'area di taglio utilizzando il cavo perimetrale. Il cavo non deve incroci149

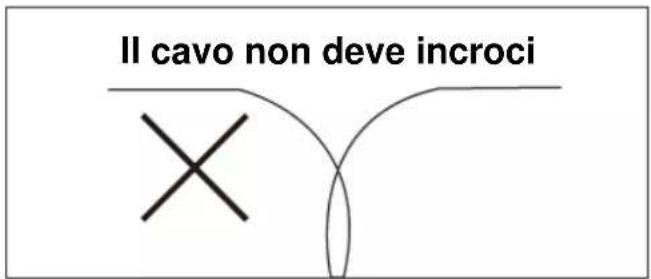

RICORDA: il cavo perimetrale NON deve mai incrociarsi. Ora che hai steso il filo perimetrale, rispettato rigorosamente tutte le misure di distanza e sei soddisfatto del modo in cui il cavo è posato nel tuo giardino, allora è il momento di fissare i picchetti. Prendi il tuo martello e ora colpisci saldamente i pioli di plastica nel terreno. Assicurarsi di mantenere il cavo completamente teso quando i pioli sono fissati in modo che il cavo sia completamente dritto. Quando hai raggiunto la stazione di ricarica, conserva circa 1 metro di cavo in più, in modo che ci sia molto cavo con cui lavorare durante la connessione alla stazione di ricarica o per correggere il perimetro lungo il prato.

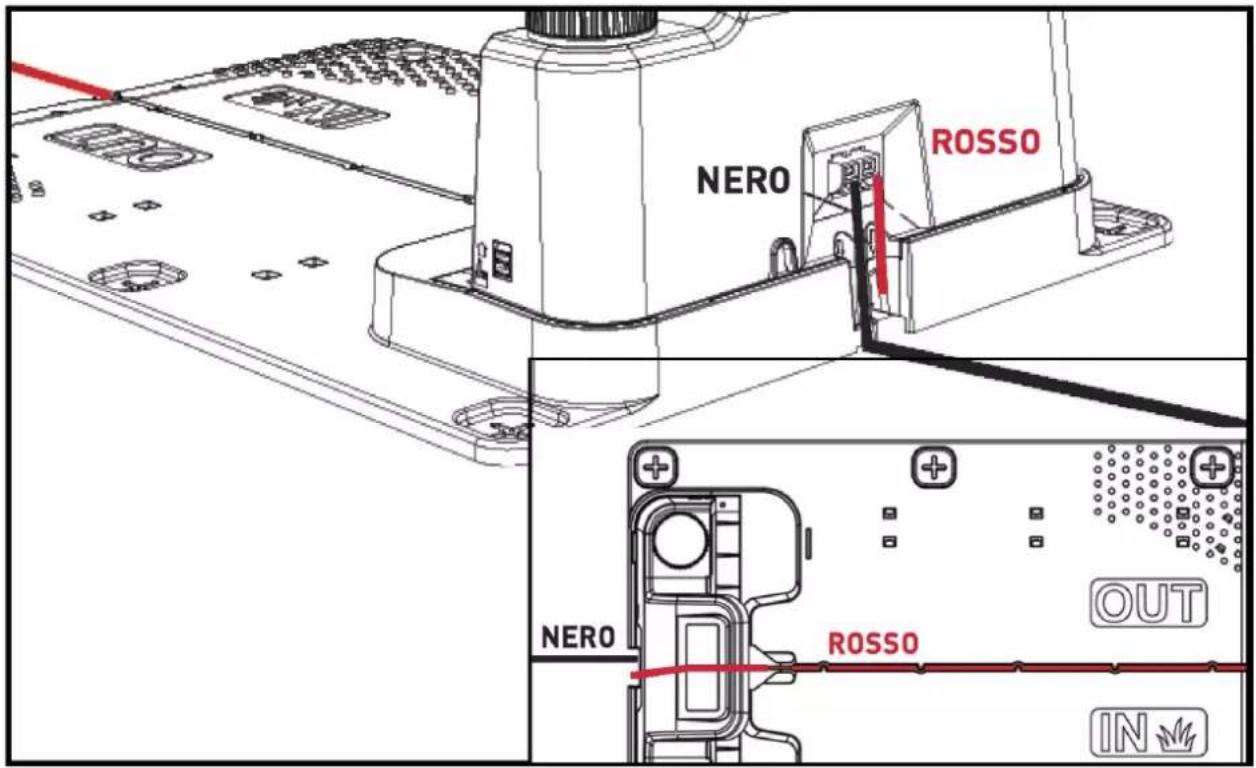

7. Collegare il cavo perimetrale alla stazione di ricarica

Ora il cavo perimetrale deve essere collegato alla stazione di ricarica. RICORDA: Ci deve essere un minimo di 1 metro di cavo in un tratto rettilineo davanti alla piastra di scorrimento della stazione di ricarica. È importante posizionare il cavo dalla parte anteriore (per l'ingresso del cavo rosso) sotto la piastra di scorrimento ed estrarlo sul retro della stazione di ricarica. Personalizza la lunghezza del cavo, taglia il cavo in eccesso. Assicurarsi che ci sia almeno 1 metro di cavo in più in totale, se possibile, prima di tagliare il cavo in eccesso. Togliere la platica isolante del cavo all’estremità (staccare la plastica dal cavo) per circa 10 mm. Usa una pinza o un coltello. Attenzione a non tagliati! Attorcigliare i fili metallici del cavo in modo che l'estremità del cavo si stringa.

Ora il cavo perimetrale è pronto per il montaggio. Inserire il cavo perimetrale che passa sotto la piastra di scorrimento nel connettore rosso e il cavo che entra da dietro nel connettore nero. Se ricevi il codice di errore "E1" sul robot, i connettori devono essere scambiati.150

Importante: evitare che ci siano più di 2 metri di filo avanzato vicino alla stazione di ricarica, in quanto questo potrebbe interferire con il segnale. Inizialmente, si consiglia di avere circa 1-2 m di cavo in più dietro la stazione di ricarica, che sia leggermente allontanato dalla stazione di ricarica (obliquamente all'indietro, lontano dall'area di taglio), in modo che ci sia poco da tirare se in seguito è necessario riparare il cavo perimetrale (in caso di rottura) o è necessario apportare piccole modifiche al posizionamento del cavo, che potrebbe richiedere molta lunghezza extra.Verifica se il posizionamento del cavo aggiuntivo interferisce con il robot (torna alla stazione di ricarica senza problemi?). In caso di problemi, spostare la posizione del cavo in eccesso. Quando si è sicuri che il robot funzioni senza intoppi e che la posizione del cavo perimetrale sia perfetta, è possibile ridurre la lunghezza in eccesso a circa 20-30 cm. Manicotto di collegamento quando si utilizza o si estende il cavo utilizzare un manicotto di raccolta impermeabile (manicotto in silicone). Disisolare circa 7-10 mm del filo prima di inserirlo nel manicotto di giunzione (il filo isolato non deve essere esposto all'esterno del manicotto di giunzione). Quindi premere verso il basso il pezzo blu, che sigilla il manicotto di montaggio. Un po' di silicone uscirà dal manicotto di montaggio. I manicotti di giunzione dovrebbero essere leggermente interrati nel prato in modo che le lame non lo colpiscano. Se sono necessari, è possibile acquistare un set su www.texas.dk. Vedere la sezione 24 "Accessori".151

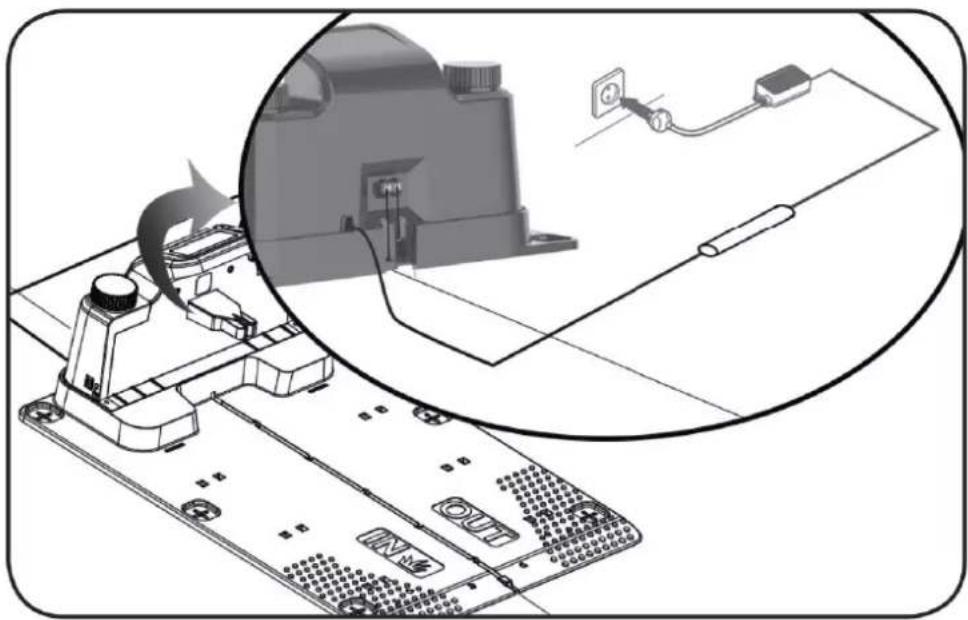

8. Alimentare la stazione di ricarica

Ora l'alimentazione a 230 V può essere collegata alla stazione di ricarica.

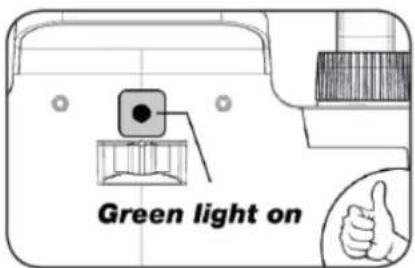

Ora si accende un piccolo LED. Se il diodo si illumina in verde, è tutto a posto e c'è una connessione nel filo perimetrale.

Se non c'è luce nel diodo, controllare la connessione di alimentazione 230V se è collegata correttamente. Se il LED non si accende costantemente o lampeggia in verde e non ci sono errori nella connessione a 230 V, controllare il seguente schema di risoluzione dei problemi:

Luce verde Il cavo perimetrale è montato correttamente e il robot è completamente carico.

Senza luce Manca corrente di alimentazione. Verificare che l'alimentatore sia montato correttamente sulla stazione di ricarica e in una presa a muro.

Luce verde lampeggiante Robot in carica

Luce rossa lampeggiante Il cavo non è montato correttamente nel connettore rosso/nero o c'è un problema sul filo perimetrale.

Nota: è possibile che si senta un debole ronzio al trasformatore della stazione di ricarica. Questo è abbastanza normale.152

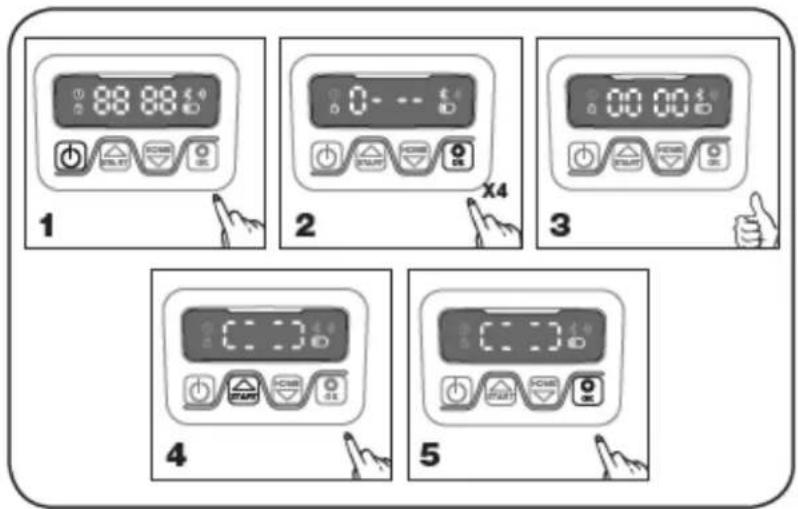

9. Avvio e verifica dell'installazione

Quando il LED si illumina costantemente di verde, è il momento di testare il robot:

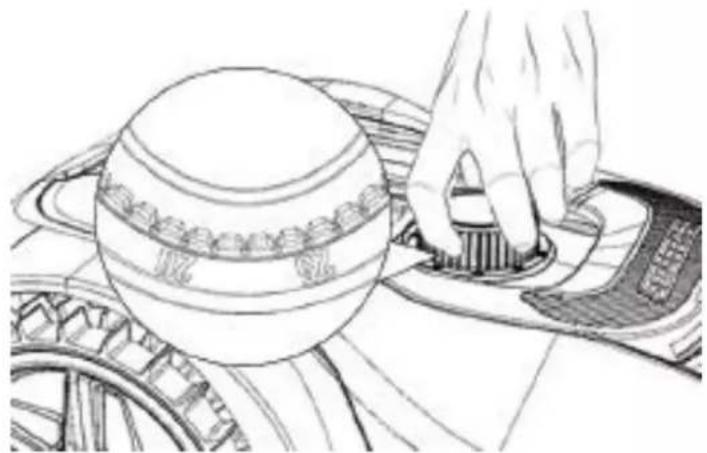

1. Regolare l'altezza di taglio all'altezza massima (60 mm)

2. Se necessario, rimuovere le lame per evitare di tagliare il cavo perimetrale se non è

steso completamente sul prato.

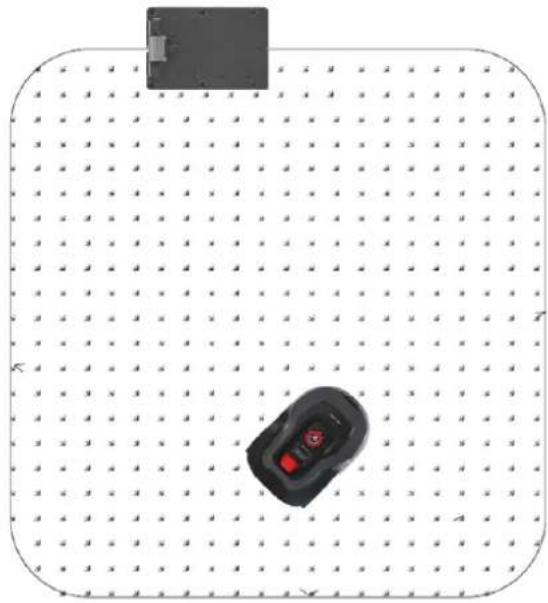

3. Posizionare il robot all'interno del prato ad almeno 2 m di distanza dalla stazione di

4. Premere il pulsante ON/OFF finché il robot non si accende.

Premere il PIN. Il codice sarà 0000, che è impostato dalla fabbrica (è possibile impostare successivamente un codice PIN personale, leggere il capitolo "Impostazione del codice PIN"). Utilizzare le frecce su/giù per impostare ciascuno dei 4 numeri di pin e premere OK per andare avanti. Il display mostrerà quindi "IdLE", il che significa che il robot è pronto.

5. Premere START, quindi premere OK per avviare il ritaglio. Il robot inizierà a funzionare.

Lascialo funzionare per alcuni minuti.

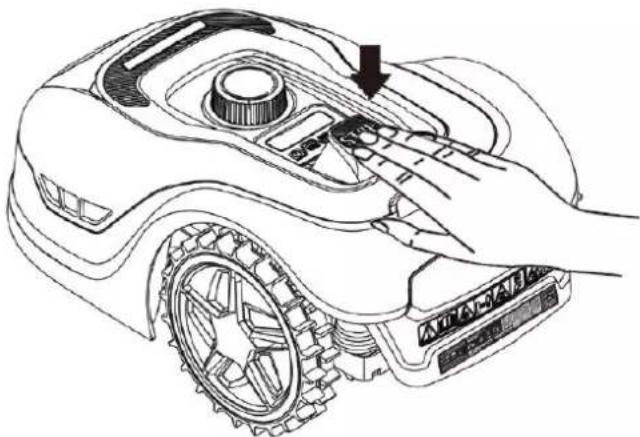

6. Premi il grande pulsante STOP.

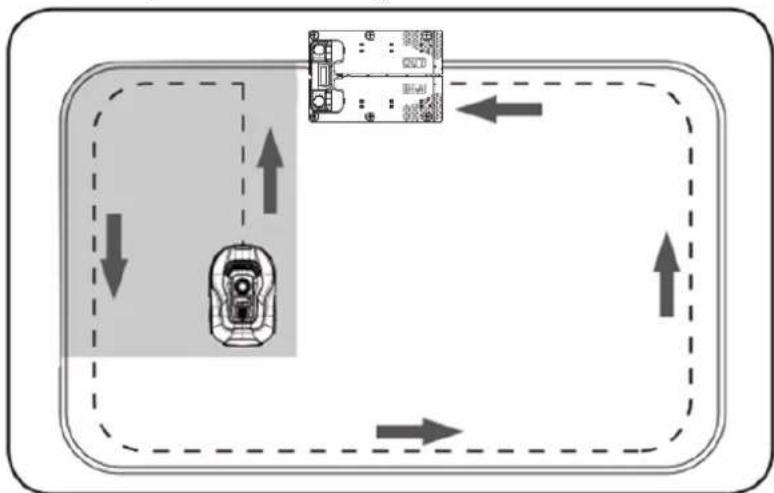

7. Spostare il robot in modo che sia rivolto verso l'area dietro la stazione di ricarica (a

circa 1 m di distanza dal cavo).

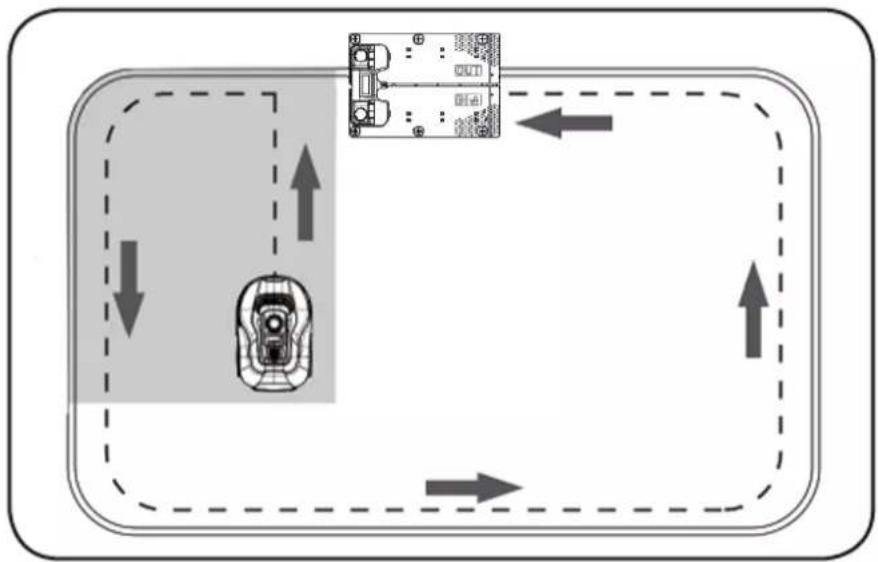

8. Premi HOME e poi OK e verifica se il robot stesso trova la stazione di ricarica

dirigendosi verso il cavo perimetrale e seguendolo in senso antiorario fino a casa.

Importante: qui è possibile verificare se la posa dei cavi è ottimale. Seguire il robot mentre ritorna alla stazione di ricarica lungo il cavo perimetrale e verificare che non entri in contatto con ostacoli lungo il percorso (spigoli, rami, piante, ecc.) e che le ruote153

rimangano sempre all'interno del prato. Se il robot urta/tocca un ostacolo, il cavo perimetrale deve essere allontanato dal bordo e il test deve essere ripetuto. Se ci sono diversi centimetri di distanza di sicurezza dall'ostacolo più vicino, il cavo perimetrale può essere spostato più vicino al bordo. Ripetere il test e vedere se va bene. Tuttavia, si consiglia di mantenere una distanza di sicurezza di almeno 1 cm.

9. Alla stazione di ricarica, il robot inizierà a caricare completamente la batteria. Se

dovesse accadere che il robot non colpisca la stazione di ricarica o la faccia girare di traverso, la posizione della stazione di ricarica (o del cavo perimetrale davanti) dovrà probabilmente essere regolata. Verificare inoltre che il supporto sia in piano e ben saldo. NOTA: il robot si spegnerà automaticamente se non riceve alcun input entro 30 secondi dall'accensione.

CONSIGLIO La programmazione dell'anno, della data e dell'ora può essere effettuata anche collegando il robot all'App piuttosto che attraverso il display del robot. Quando ci si connette all'App, l'ora e la data vengono impostate automaticamente. Vedere la sezione 16 "Configurazione dell'app".

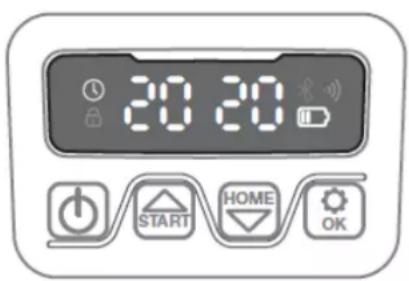

Inizia impostando l'anno, la data e l'ora, in quanto è la base della programmazione L'impostazione inizia con l'anno, la data e infine l'ora. Per abilitare l'impostazione dell'anno, della data e dell'ora premere per 5 sec fino a quando l'icona si illumina e i numeri sul display lampeggiano, quindi impostare l'anno utilizzando o per confermare ogni numero fino a quando l'anno non sarà impostato correttamente. La stessa procedura deve essere utilizzata per la data e per l’ora. Si noti, tuttavia, che l'impostazione della data inizia sempre con l'indicazione del mese e quindi del giorno del mese, nell'esempio dell'immagine sotto la data è quindi il 25 agosto (08.25). Quando l'anno, la data e l'ora vengono salvate, visualizzerete sul display:

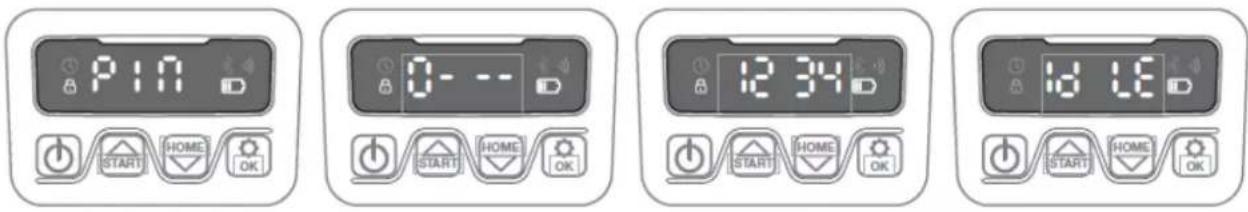

11. Impostazione del codice PIN

Per modificare il PIN, premere contemporaneamente e per 3 sec, dopodiché l'icona Sul display compaiono le spie e "PIN 1", ora è necessario inserire il vecchio PIN, questo si fa utilizzando e per confermare ogni singolo numero fino all'inserimento del vecchio PIN. Quindi sul display appare "PIN 2" e il nuovo PIN è ora pronto per essere inserito allo stesso modo del vecchio PIN (nell'esempio dell'immagine sotto 1234). Una volta che il nuovo PIN è stato inserito e visualizzato sul display , il nuovo PIN viene salvato.154

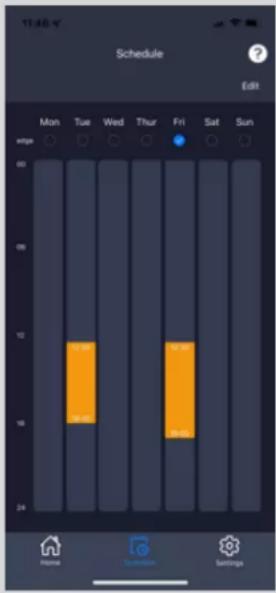

12. Modifica dell'ora di inizio e del tempo di taglio

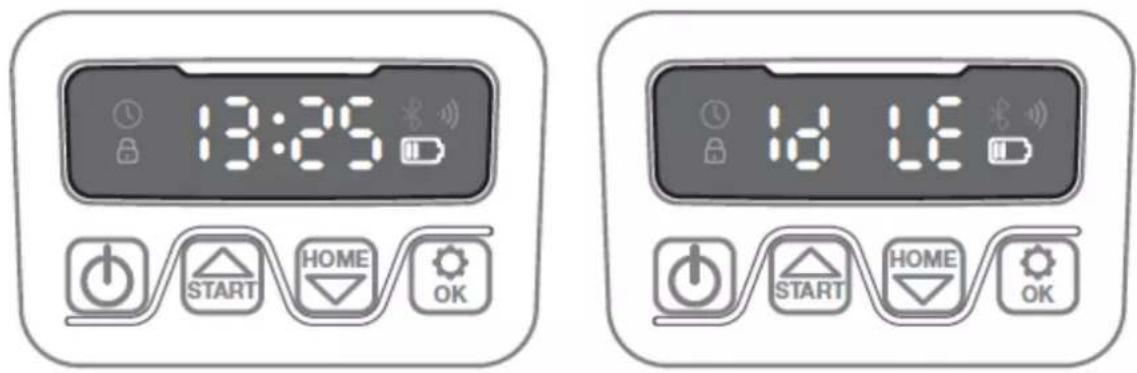

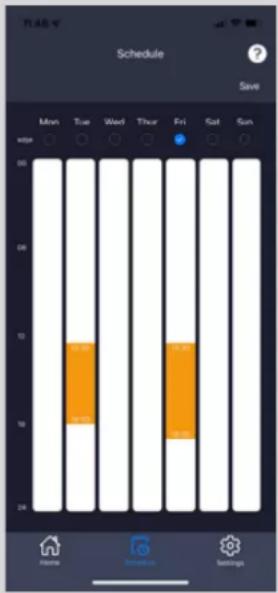

CONSIGLIAMO La programmazione degli orari di inizio e del tempo di taglio è più semplice tramite l'app rispetto al display del robot. Vedere la sezione 17 "Uso dell'app".

Il robot è impostato per avviarsi alle 9:00 per impostazione predefinita, questo orario di avvio può essere modificato premendo e contemporaneamente per 3 sec. Successivamente, è possibile impostare un nuovo orario di inizio cliccando da o e per confermare ogni numero fino a quando non viene impostata una nuova ora di inizio. Quando il nuovo orario di inizio viene salvato, verrà visualizzato sul display e si sentirà un segnale acustico. Nell'esempio seguente, la nuova ora di inizio è impostata su 13:25

Per impostazione predefinita, il robot è impostato per funzionare 6 ore al giorno. Il tempo di lavoro può essere modificato tra 1 e 24 ore, premendo per 3 secondi. Dopo questo, il nuovo tempo di taglio può impostato premendo o e per confermare il nuovo tempo di taglio (numero di ore). Quando viene impostato e salvato un nuovo tempo di taglio, viene visualizzato sul display e si sentirà un segnale acustico. Nell'esempio seguente, il nuovo tempo di taglio è impostato su 6 ore (06H)

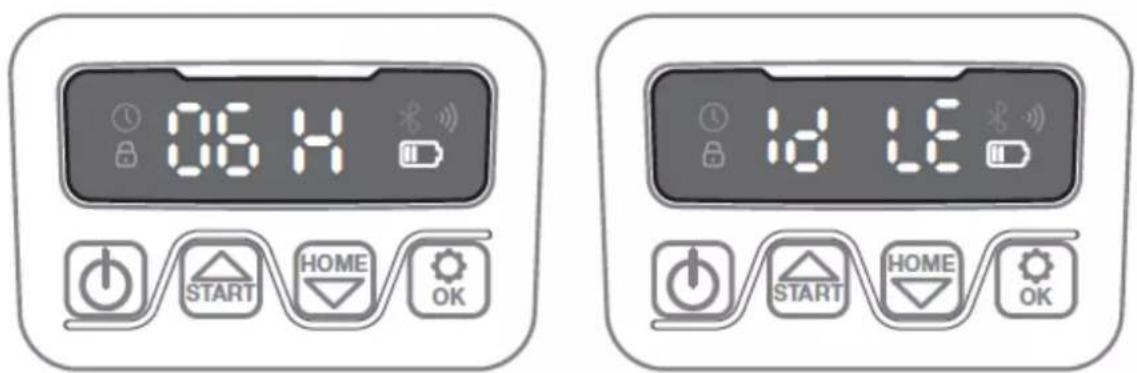

Attenzione: quando sul display viene visualizzato "IDLE", significa che il robot è pronto e tutto è in ordine.155

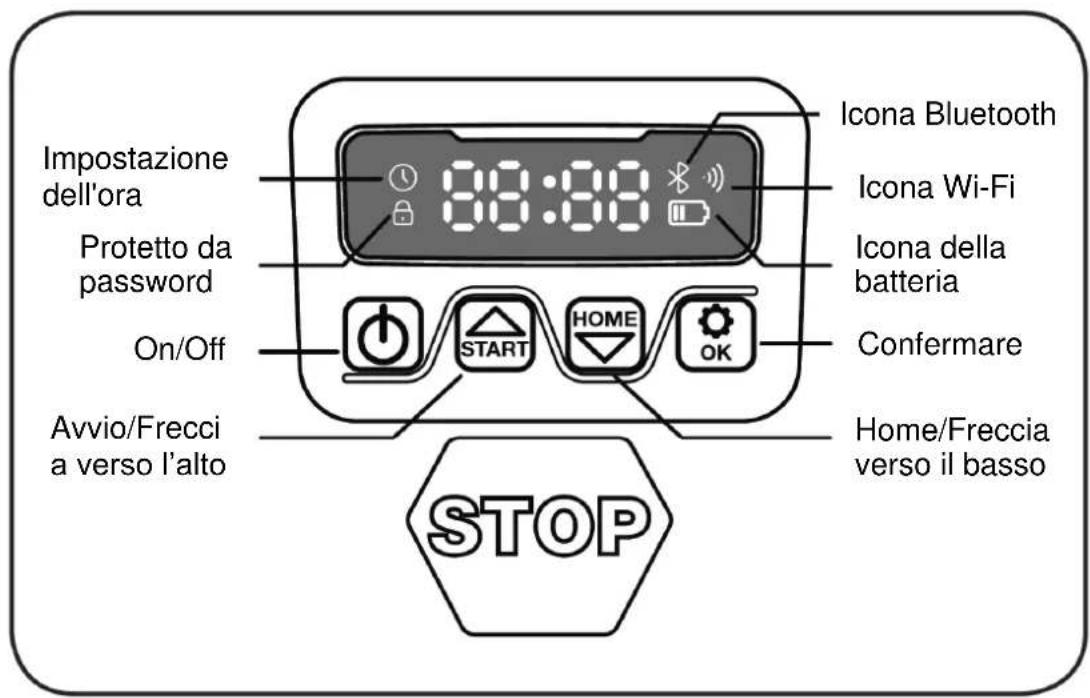

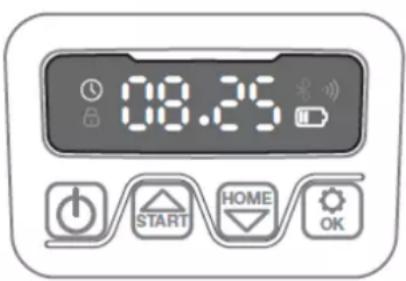

13. Descrizione del display

Pulsante di accensione: ad ogni pressione, il robot si accenderà o si spegnerà (tieni premuto)

Pulsante di avvio: il robot avvierà il ciclo di taglio quando questo pulsante viene attivato (seguito da "OK"). Altrimenti il pulsante funge freccia verso l’alto.

Pulsante Home: il robot tornerà direttamente alla stazione di ricarica quando questo pulsante è attivato (seguito da "OK"). Altrimenti il pulsante funge da freccia verso il basso.

Pulsante OK: Usato per confermare le selezioni

Icona del segnale Wi-Fi

Icona di impostazione dell'ora

Icona di impostazione della password

Icona della batteria

Icona Bluetooth Impostazione dell'ora Protetto da password Avvio/Frecci a verso l’alto On/Off Icona Bluetooth Icona Wi-Fi Confermare Icona della batteria Home/Freccia verso il basso156

14. Installazione dell'app

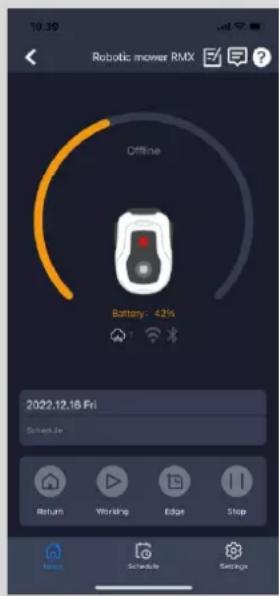

Il robot è un dispositivo IOT (internet of things). Per sfruttare tutte le funzionalità e mantenere aggiornato il suo software, è necessario scaricare l'APP associata e collegare il robot a uno smartphone tramite Wi-Fi 2.4 GHz o Bluetooth 4.0. Scarica l’app Scarica l'app gratuita "robotic-mower connect" . Può essere usato per iPhone (con iOS 11 o versioni successive) o telefoni Android (versione 4.4.2 o successive). Puoi anche scansionare il codice QR qui sotto con la fotocamera del tuo cellulare (la fotocamera mostra un link, premilo), quindi premi il pulsante " Installa" sul sito web che appare. Ti porterà all'app corretta rispettivamente nell'App Store e in Google Play:

15. Preparazione prima del collegamento al robot

1. Assicurati di avere:

• Il nome e la password della tua rete Wi-Fi

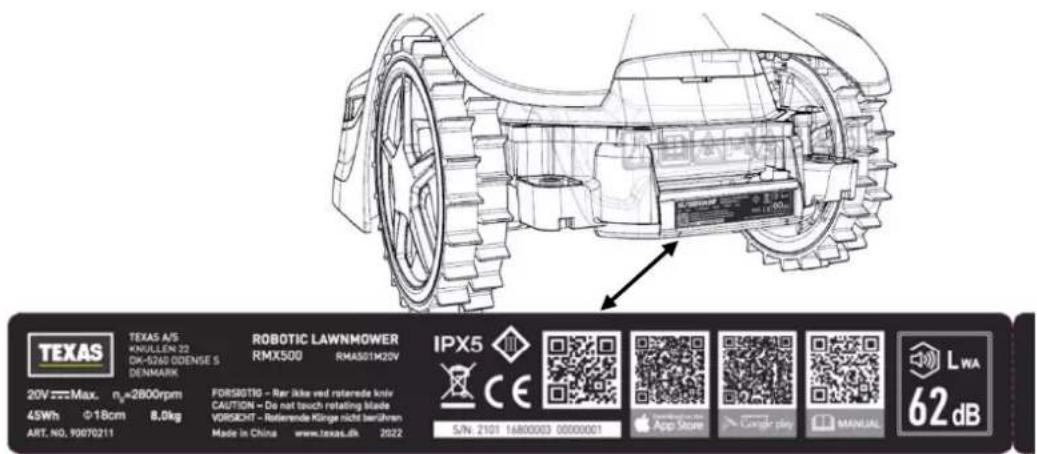

• Il numero di serie (SN) del robot rasaerba, che si trova sull'adesivo sul retro della macchina. Puoi anche scansionare il codice QR del numero di serie con la fotocamera del tuo cellulare. Il codice QR si trova al centro dell'etichetta (quello all'estrema sinistra),

2. Controlla le tue impostazioni Wi-Fi

• Il rasaerba robotizzato funziona solo a 2,4 GHz.

• Assicurati che il tuo robot e il tuo telefono siano sulla stessa frequenza WI-FI (2,4 GHz). (Molte reti domestiche hanno sia una frequenza di 2,4 GHz che di 5 Ghz)

• Assicurati che la distanza tra il robot, il telefono e il router sia la più vicina possibile durante la connessione (entro 10 m dovrebbe essere corretto nella maggior parte dei casi).157

16. Configurazione dell'app

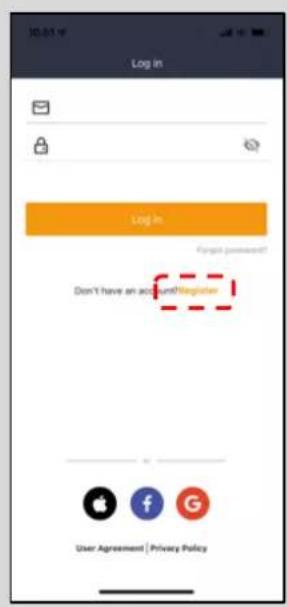

1. Apri l'App e clicca su "Registrati"

2. Inserisci l'e-mail e premi il pulsante "Invia" per ricevere un codice di verifica. Quindi

inserisci il codice (entro 30 minuti) e scegli una password, che viene inserita 2 volte. Infine, premi il pulsante "Registrati". Configurazione e connessione La configurazione può essere effettuata in 2 modi. Tramite codice QR o manualmente Connessione tramite codice QR

1. Per aggiungere il tuo robot, premi il cerchio con (+) al centro dello schermo.

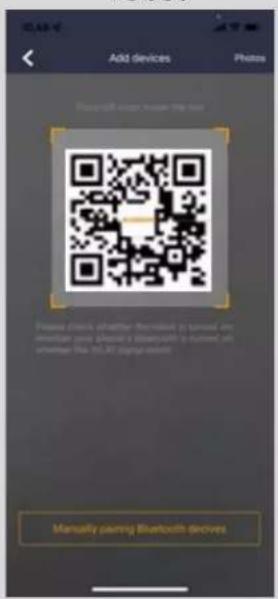

2. Quindi scansiona il codice QR sull'adesivo sul retro del robot, all'estrema sinistra.

(Il robot deve essere acceso, così come Bluetooth e Wi-Fi sul tuo telefono cellulare) Accetta che l'App abbia accesso alla tua fotocamera e alla tua posizione.

3. L'app sta tentando di connettersi, operazione che potrebbe richiedere alcuni minuti.

4. Viene ora visualizzato il numero di serie. Immettere il codice PIN per il robot. Per

impostazione predefinita, il codice è 0000, ma se hai modificato manualmente un altro codice PIN tramite il display del robot, deve essere inserito quello nuovo.

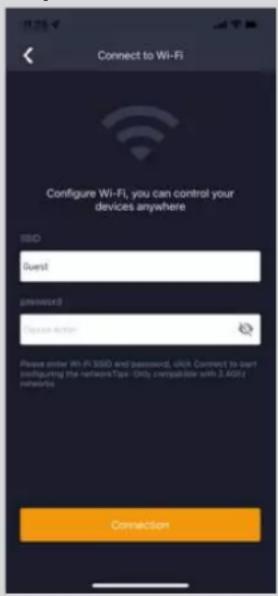

5. Selezionare la rete Wi-Fi (solo 2,4 GHz) e inserire la password per la rete.

6. Il robot è ora aggiunto e appare nella panoramica "Dispositivi" e un'icona Wi-Fi si

illuminerà sul display del robot.

7. Puoi finalmente nominare il robot (può anche essere modificato in "Impostazioni")

È possibile aggiungere più robot se è necessario più di un robot.

6. Immettere 0000 nella

7. Selezionare la rete e

la password della wifi

Connessione Manuale (senza utilizzare il codice QR)

1. Mettiti vicino al robot mentre è acceso.

2. Tocca il cerchio con (+) al centro dello schermo.

3. Quindi premere il pulsante "Accoppiamento manuale dei dispositivi Bluetooth" nella parte

inferiore dello schermo.

4. Apparirà un elenco di dispositivi Bluetooth. Seleziona "Rasaerba_XXXXXXXX"

5. Viene ora visualizzato il numero di serie. Immettere il codice PIN per il robot. Per

impostazione predefinita, il codice è 0000, ma se avete modificato manualmente un altro codice PIN tramite il display del robot, deve essere inserito quello nuovo.

6. Selezionare la rete Wi-Fi (solo 2,4 GHz) e inserire la password per la rete wifi.

7. Il robot è ora aggiunto e appare nella panoramica "Dispositivi" e un'icona Wi-Fi si illuminerà

sul display del robot.

8. Puoi finalmente nominare il robot (può anche essere modificato in "Impostazioni")

Controlla il robot in un secondo telefono cellulare Se desideri che anche un altro telefono cellulare sia in grado di controllare il robot, puoi farlo condividendo il dispositivo:

1. Innanzitutto, installa l'app del robot sul secondo telefono cellulare.

2. Apparire nella panoramica (Dispositivi) sul telefono cellulare a cui è connesso il robot

3. Tocca e tieni premuto il nome del robot e scorri verso sinistra

4. Fare clic su "Condivisione dispositivi". Successivamente, verrà visualizzato un codice QR.

5. Pesa il cerchio rotondo con (+) sul secondo cellulare e scansiona il codice a barre,

dopodiché il robot verrà aggiunto anche qui. Il telefono originale (il proprietario) può interrompere la condivisione del robot con altri in qualsiasi momento senza la loro approvazione. In questo caso, seleziona "Interrompi condivisione" e conferma.159

NOTA: quando il robot si sposta in un'area del prato con segnale WI-FI scarso o assente, le istruzioni inviate dall'app vengono eseguite solo quando il tagliaerba ritorna in un'area con un buon segnale Wi-Fi. L'icona Bluetooth si accenderà solo quando il telefono è vicino al robot e connesso. Il robot può essere controllato tramite Wi-Fi, anche se sei lontano da casa, se la copertura è sufficente.

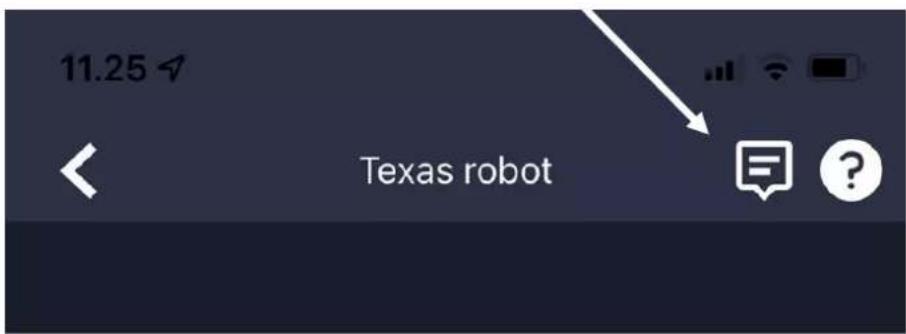

17. Utilizzo dell'App

L'utilizzo dell'app fornisce funzioni estese in relazione al funzionamento tramite il display del robot. Le caratteristiche più importanti sono esaminate qui. Home Quando sei loggato e hai premuto il robot, ti trovi nella schermata iniziale, dove hai una panoramica del robot, lo stato della batteria, se ha una connessione Wi-Fi / Bluetooth e se il robot è in modalità standby o in funzione. Più in basso ci sono 3 pulsanti rotondi: RETURN – WORK – STOP

• Se il robot è in funzione e vuoi che torni a casa, premi prima STOP e poi "RETURN".

• Se vuoi avviare il robot manualmente, premi prima STOP (in modo che il pulsante WORK diventi bianco) e poi "WORK".

• Il pulsante STOP deve generalmente essere premuto prima di poter selezionare RETURN o WORK. Batteria Tieni presente che lo stato della batteria in genere mostrerà il 9X% (e non il 100%) e che diminuirà lentamente. Questo è del tutto normale e serve a proteggere la batteria e prolungarne la durata (non è ottimale che la batteria sia sempre carica al 100%). La stazione di ricarica inizierà a caricare la batteria quando scende al di sotto del 90%.160

Programmazione In programmazione è possibile visualizzare i tempi di taglio programmati e impostare quando il robot deve funzionare.

• Tocca "Modifica" per modificare il programma.

• Tocca il giorno della settimana in cui desideri impostare il funzionamento del robot.

• Quindi selezionare l'ora di inizio e l'ora di fine e premere "Conferma".

• Taglio del bordo: nella riga superiore "bordo" (sotto "Modifica") è possibile inserire un segno di spunta blu se si desidera che il robot esegua il taglio del bordo la prima volta che si avvia. Il robot quindi seguirà il filo perimetrale tutto intorno e tagliare lungo di esso (si noti che il robot lascerà comunque un bordo non tagliato con l'erba, poiché il coltello non può tagliare fino al bordo per motivi di sicurezza). Se si avvia il robot manualmente tramite START + OK sul display non si potrà utilizzare questa funzione. Per evitare problematiche, si consiglia di scegliere "bordo" solo pochi giorni alla settimana.

• Quando un programma è definito (arancione) puoi anche modificare l'ora di inizio/fine premendo "Modifica" e tenendo il dito sull'area arancione e facendo scorrere il dito verso l'alto o verso il basso.

• Premere "Salva" quando il programma è completato.

Schermo di casa Panoramica del programma Imposta il ritaglio del bordo Tempo impostato

Se hai un prato grande, il robot deve funzionare più spesso che se il prato è più piccolo. Se il tuo prato è vicino alla capacità massima di m

del robot probabilmente dovrà funzionare tutti i giorni per lunghi periodi giornalieri. La disposizione del prato ha anche un impatto su quanto il robot deve lavorare per tenere bassa l'erba. Un prato quadrato senza ostacoli è più veloce da tagliare piuttosto che un prato con passaggi stretti e molti ostacoli, in quanto qui il robot deve impiegare più tempo a fermarsi e cambiare direzione. Si consiglia di provarlo e vedere il risultato. Il robot non dovrebbe lavorare più del necessario per evitare di lasciare tracce nel prato. Durante la stagione di crescita e quando piove abbastanza, deve tagliare più spesso. Durante i periodi asciutti, dovrebbe funzionare di meno. Si consiglia inoltre, per quanto possibile, di far funzionare il robot quando l'erba è asciutta. In alcuni periodi l'erba è umida all'inizio e alla fine della giornata. Il pomeriggio è in genere il momento migliore.161

Impostazioni Sotto le impostazioni, ci sono diverse caratteristiche importanti che dovrebbero essere esaminate.

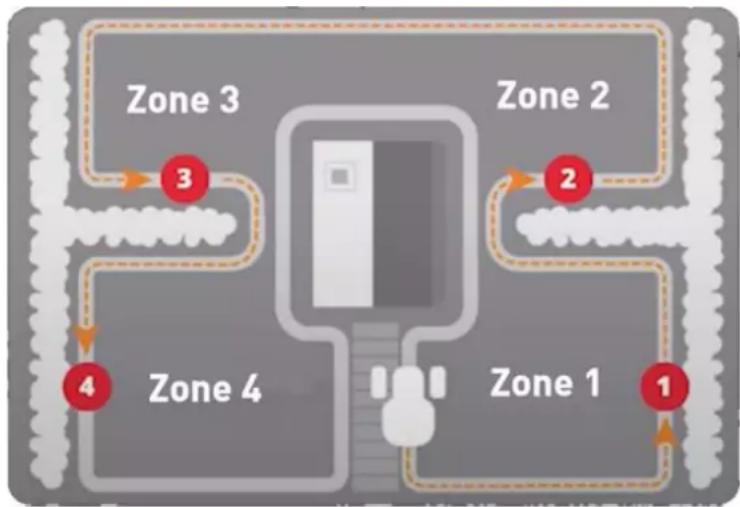

• partenza: invece di far partire il robot sempre nello stesso punto, puoi attivare una funzione in cui definisci individualmente 4 punti da cui parte il robot. Se attivi questa funzione (Attiva), passerà per impostazione predefinita tra 4 punti lungo il cavo perimetrale. Ciò aiuta a garantire che il robot funzioni in modi diversi e si muova meglio, ma è soprattutto un vantaggio se si hanno diverse zone separate da un passaggio più stretto. Qui puoi assicurarti che il robot, ad esempio, la prima volta si avvii nella zona 1, la seconda volta nella zona 2, ecc. Vedi figura. Se l'impostazione è impostata su 0%, il robot inizierà a tagliare non appena esce dalla stazione di ricarica. Se impostato su 25%, corre per circa il 25% lungo la lunghezza totale del cavo perimetrale e inizia da lì. Allo stesso modo per altre impostazioni %. Il robot stesso apprende quanto è lontano il cavo perimetrale. Se il taglio dei bordi è abilitato, il robot eseguirà tutto il giro e taglierà i bordi per la prima volta ogni giorno prima di iniziare a seguire i punti di partenza selezionati.

• Ritardo pioggia: il robot ha un sensore pioggia sul lato superiore, che è attivato per impostazione predefinita. Quando il sensore pioggia sul robot rileva acqua, il robot smetterà di falciare l'erba e tornerà alla stazione di ricarica e attenderà 3 ore (dall'ultima goccia d'acqua registrata) prima di continuare - se è ancora entro il tempo pianificato di lavoro ricomincerà a tagliare. Il tempo di attesa è di 3 ore per impostazione predefinita, ma può essere regolato in ore e minuti. Se il tempo di attesa è stato regolato, questo viene confermato premendo "Salva". Se è selezionato 00H 00M o la funzione è disattivata, il robot taglierà l'erba anche se piove.

• Aggiornamento firmware: in questa voce di menu è possibile aggiornare il firmware del robot. Premere il pulsante "Verifica aggiornamenti". Se c'è un aggiornamento, sarà scaricato e chiederà la conferma dell'installazione. Tocca "Conferma" per confermare. L'aggiornamento verrà scaricato sul tuo telefono (richiede diversi minuti) e verrà inviato al robot se si trova nel raggio del segnale Wi-Fi.

• Parametri del dispositivo: sotto questo menu si trovano le informazioni sul dispositivo (nome del modello e numero di serie). Qui è possibile cambiare il nome del robot.

• Impostazioni Wi-Fi: qui puoi connettere il robot a una nuova rete Wi-Fi.162

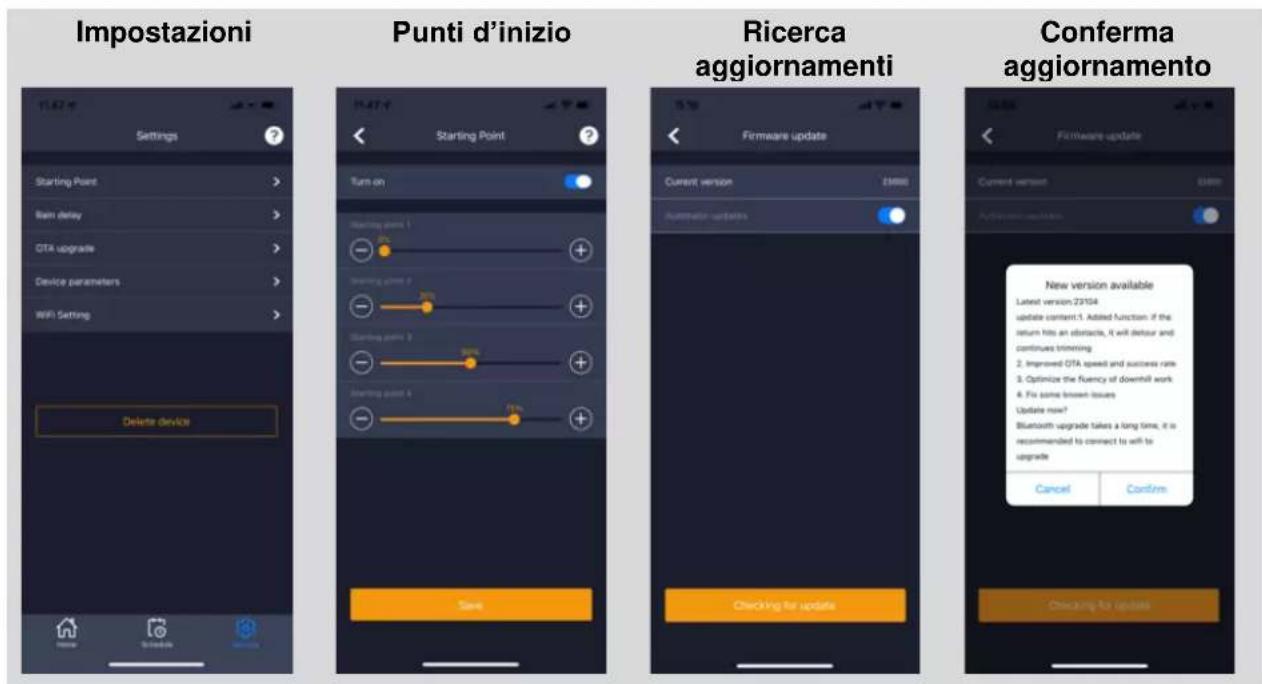

Impostazioni Punti d’inizio Ricerca aggiornamenti Conferma aggiornamento

Cambiare lingua per impostazione predefinita, la lingua è impostata sulla lingua del telefono cellulare, ma se questa non è rilevabile, l'inglese è l'impostazione predefinita. Può essere modificato nel menu nell'angolo in alto a destra in "Impostazioni app" Accedi all'app Nella schermata iniziale dell'app c'è un registro che registra tutto ciò che il robot fa ogni giorno. Se accade qualcosa di inaspettato, potrebbe essere una buona idea vedere cosa è registrato qui.163

Principi di base Il robot seleziona arbitrariamente lo schema di taglio. Cioè, non funziona secondo uno schema particolare, ma semplicemente in modo casuale intorno al giardino. Questo ha il vantaggio che, in un periodo di taglio del prato di una settimana, raggiungerà l'intera area del prato all'interno del cavo perimetrale.

Ritorno alla stazione di ricarica Quando la batteria è scarica, il robot cercherà il cavo perimetrale più vicino e quindi procederà automaticamente (senza tagliare) in senso antiorario fino alla stazione di ricarica. Qui si caricherà completamente e continuerà il suo ciclo di lavoro.

Riconoscimento filo perimetrale Quando il robot si avvicina al filo perimetrale, i sensori installati nella parte anteriore della copertura lo rileveranno. Tuttavia, per garantire il miglior risultato di taglio, il robot oltrepasserà il cavo perimetrale con la parte anteriore di circa 10-12 cm (qui non taglia). Questo è importante da tenere presente quando l'utente deve mettere il filo perimetrale in giardino.164

Fermare il robot Se si desidera arrestare il robot mentre sta tagliando il prato o mentre torna alla stazione di ricarica, è necessario attivare/premere il pulsante rosso STOP.

Impostazione dell'altezza di taglio Il robot può tagliare con un’altezza di taglio tra 20 e 60 mm. Se l'erba è più alta di 60 mm sarà necessario falciare l'erba prima con un normale tagliaerba altrimenti ci sarà un carico eccessivo sulle lame del robot e quindi un risultato di taglio molto scarso e facilmente la macchina si bloccherà. Si consiglia di iniziare impostando l'altezza di taglio al massimo (60 mm) e di ridurla gradualmente nell'arco di alcuni giorni fino a raggiungere l'altezza dell'erba desiderata. L'altezza di taglio viene impostata premendo il pulsante STOP (se il robot è in funzione). Quando il robot è fermo, l'altezza di taglio può essere regolata ruotando la manopola di regolazione sulla parte superiore del robot (vedi figura). Il robot può tagliare l'erba quando è bagnato, ma ciò comporterà un maggiore accumulo di erba nel piatto di taglio del robot, un maggiore attrito sulle lame, un livello di rumore più elevato e un maggior rischio che si blocchi. Pulisci l'erba con una spazzola morbida (Spegnere SEMPRE il robot prima di lavorare vicino alle lame).

Restrizioni di taglio per robot tagliaerba Se tu e il tuo vicino avete entrambi un rasaerba robotizzato TEXAS, è importante che ci sia almeno 1 metro tra i cavi perimetrali per evitare interferenze tra i segnali dei cavi. Inoltre, è anche importante che la stazione di ricarica sia installata ad almeno 10 metri dal cavo perimetrale adiacente.165

Se il tuo vicino ha un rasaerba robotizzato di un altro produttore, potrebbe essere necessario mantenere una distanza di 2 metri dal cavo perimetrale del vicino per evitare interferenze.

Il robot ha un sensore pioggia integrato. Se rileva acqua, il robot smetterà di falciare l'erba e tornerà alla stazione di ricarica e attenderà 3 ore. Le impostazioni del sensore pioggia possono essere regolate all'interno dell'app. Vedere la sezione 17 "Uso dell'app".

20. Manutenzione del robot tagliaerba

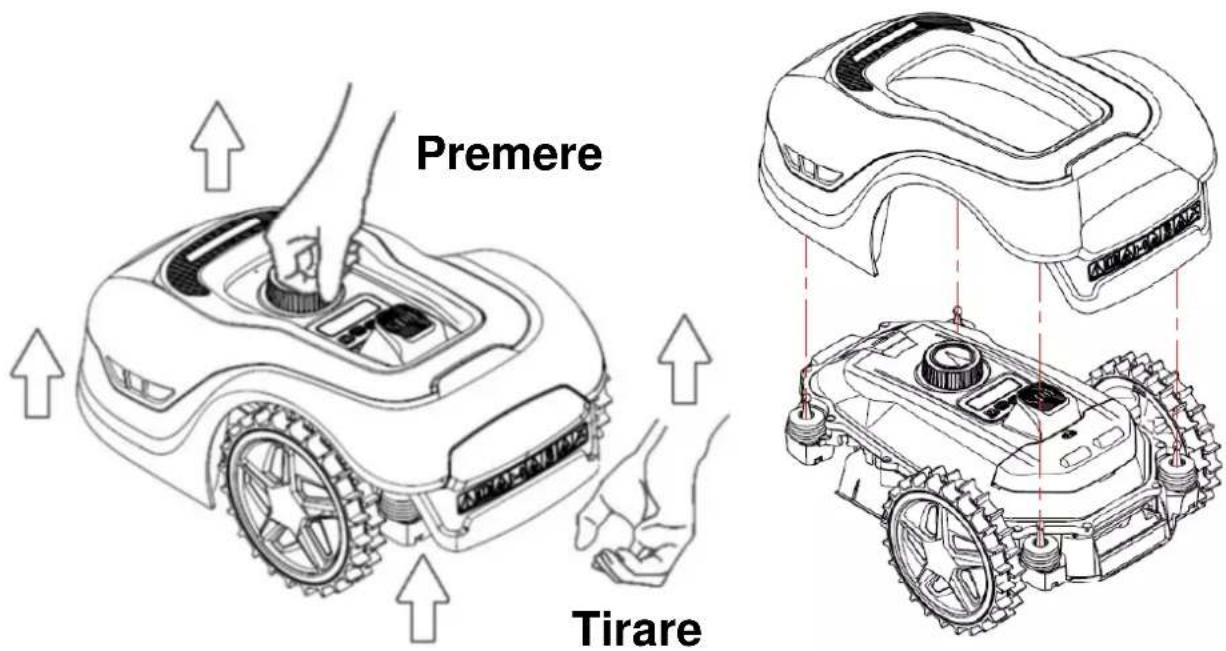

Rimozione del coperchio (RMX600 / RMX1000) Il coperchio superiore può essere staccato se necessario. Segui questa procedura:

1. Premere il pulsante di regolazione dell'altezza del robot (mantenere la pressione)

2. Afferrare la parte inferiore della scocca e tirare verso l'alto finché a che non si sente

3. Quindi afferra l'angolo posteriore opposto e tiralo su in modo che si stacchi.

4. Una volta che il coperchio è sgancato la scocca può essere rimossa (non ci sono fili

Coperchio di fissaggio

1. Rimettere la scocca sul robot. Guarda attraverso il foro sopra il display e assicurati che

i fori in entrambi gli angoli posteriori colpiscano i 2 pistoncini sul robot.

2. Premere saldamente il coperchio sui pistoncini (uno alla volta) premendo sul coperchio

appena sopra gli attacchi.

3. Ripeti sui 2 bastoncini sulla parte anteriore del robot (uno alla volta)

Trasporto e trasferimento del robot

1. Utilizzare la maniglia di trasporto sotto la parte posteriore del robot per trasportare il

robot. Non afferrarlo mai sul bordo della cover, in quanto la cover potrebbe staccarsi e rischiare di far cadere il corpo robot.

2. Si consiglia di trasportare i robot nell'imballaggio originale se si tratta di lunghe

distanze. È anche utile conservare l’imballaggio originale per lo soccaggio invernale del robot.

3. Quando il robot deve essere trasportato o impostato, deve essere attivato il grande

pulsante rosso STOP (vedi figura).

4. Quando il pulsante STOP è attivato, il robot deve essere spento. Tenere premuto il

pulsante OFF finché il display non si spegne.

21. Pulizia e sostituzione di ricambi

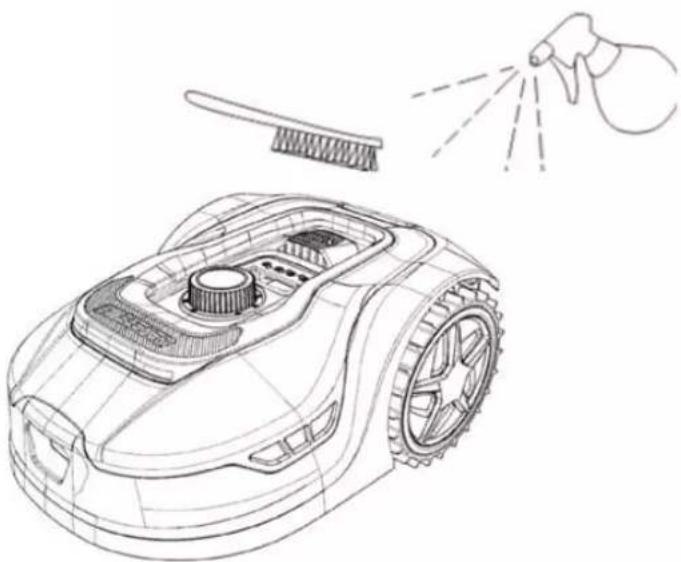

È importante mantenere pulito il tagliaerba robot per prolungarne la durata. Il robot sarà in grado di affrontare più agevolmente le pendenze se le ruote sono pulite e in ordine. Allo stesso modo, il risultato di taglio sarà molto migliore quando le lame sono affilate e possono ruotare liberamente (spegnere sempre completamente il robot quando si lavora vicino alle lame). Pulizia della scocca in plastica Non sciacquare il robot con un tubo dell'acqua o un dispositivo di lavaggio a pressione per proteggere l'elettronica e la batteria del robot. Si consiglia di utilizzare una spazzola morbida per rimuovere erba e altro sporco. Eventualmente un nebulizzatore d'acqua o un panno umido per sciogliere lo sporco.167

Pulizia della parte inferiore Utilizzare guanti da lavoro per ogni evenienza! Si consiglia almeno una volta al mese di pulire il robot nella parte inferiore e soprattutto in corrispondenza delle lame. Ricorda di iniziare spegnendo il robot. Posizionare il robot di fianco su una superficie morbida (es. il prato) per non graffiarlo

Utilizzare una spazzola morbida o un raschietto di plastica per pulire lo sporco e garantire un buon risultato di taglio. La pulizia regolare riduce anche il rumore e le vibrazioni.

1. Verificare che il porta lama possa ruotare

2. Verificare che le lame possano ruotare liberamente.

3. Verificare che la ruota anteriore possa girare e ruotare liberamente.

Importante! La pulizia regolare è essenziale affinché il robot funzioni come dovrebbe! Assicurati di seguire i consigli di pulizia di cui sopra e fallo spesso. L'erba si deposita facilmente ovunque e può influenzare i sensori e la funzionalità. I problemi causati dalla mancata pulizia non sono coperti dalla garanzia.

Pulizia della stazione di ricarica. Così come il robot deve essere pulito regolarmente, è bene pulire contemporaneamente anche la stazione di ricarica. Rimuovere l'erba e il terreno dalla piastra di scorrimento. Tagliare l'erba che cresce intorno alla stazione di ricarica utilizzando una forbice manuale. Ogni 2 mesi circa, i fili dei contatti della stazione di ricarica e il robot devono essere ispezionati ed eventualmente puliti. Usa della carta abrasiva fine o della lana d'acciaio per rimuovere la ruggine o incrostazioni dai connettori di ricarica. Lame Le lame hanno due lati affilati. Pertanto, possono essere girati quando hanno perso l’affilatura su un lato. Si consiglia di sostituire tutte le lame e le viti (contemporaneamente) dopo ogni stagione per garantire un risultato di taglio pulito (tieni d'occhio le lame e capovolgi / cambia più spesso se necessario). Le lame possono essere cambiate facilmente. Basta un cacciavite a stella (spegnere sempre il robot prima di lavorare con le lame). Svitare la vite, rimuovere sporco e detriti d'erba sulla piastra del coltello. Sostituire le lame con delle nuove e contemporaneamente sostituire le viti. Utilizzare le lame e le viti di ricambio incluse. Assicurarsi che le viti delle lame siano serrate bene.168

Nota: tutte e 3 le lame devono essere girati o cambiati contemporaneamente per evitare squilibri nel taglio.

Importante: ispezionate le viti della lama quando capovolgete le lame. Poiché le rotazioni delle lame tagliano la vite, è necessario cambiare le viti contemporaneamente alle lame. Utilizzare solo lame originali. Vedi Sezione 24" Accessori"

22. Rimessaggio invernale

• All'ultimo taglio dell'erba dell'anno, l'altezza di taglio non deve essere inferiore a 40 mm. Se l'erba viene tagliata più in basso, l'apparato radicale si indebolisce e può causare macchie gialle.

• Quando si ripone il robot in inverno, si consiglia di riporlo con la stazione di ricarica in un luogo asciutto e caldo e di spegnere l'interruttore principale (OFF) per proteggere la batteria. Caricare la batteria del robot tramite la stazione di ricarica prima che il robot venga stoccato per il periodo invernale.

• La batteria del robot rasaerba è una batteria al litio esente da manutenzione, con una durata stimata fino a 3-5 anni, a seconda dell'uso, dell'ambiente e della manutenzione invernale. La batteria non tollera il gelo! Si consiglia di portare la stazione di ricarica all'interno anche in inverno. Il cavo perimetrale NON deve essere avvolto!

• È importante caricare il robot 1-2 volte durante il rimessaggio invernale (almeno ogni 3 mesi) per garantire la salute della batteria. Prendi il robot rasaerba e mettilo nella stazione di ricarica e lascialo completamente carico per 2-3 ore (può essere fatto al chiuso). Quindi estrarre nuovamente il robot dalla stazione di ricarica e lasciarlo asciutto e caldo. Se queste ricariche invernali non vengono seguite, c'è il rischio che la batteria perda capacità o collassi completamente (non coperta da garanzia).

• Verificare che tutti i bulloni, le viti e i dadi siano serrati e integri, in quanto garantisce le migliori condizioni di lavoro per il robot. Sostituire i pezzi di ricambio usurati e rotti. Preparativi per la primavera Dopo il rimessaggio invernale, è consigliabile pulire i connettori di ricarica della stazione di ricarica e le piastre di ricarica sul rasaerba robotizzato con una spazzola rigida. Migliorerà la connessione di alimentazione durante la ricarica.169

23. Sostituzione della batteria

AVVERTIMENTO Prima di tentare di regolare, riparare o sostituire la batteria, le lame o altri pezzi di ricambio, è IMPORTANTE che il robot sia completamente spento e che si utilizzino dispositivi di sicurezza come guanti protettivi e occhiali di sicurezza. La durata della batteria varia in base al carico di lavoro, alla manutenzione e al rimessaggio invernale. In condizioni normali, la durata sarà fino a 3-5 anni. La batteria è facilmente sostituibile seguendo questi passaggi:

1. Capovolgi il robot

2. Rimuovere tutta l'erba e lo sporco attorno al coperchio della batteria prima di

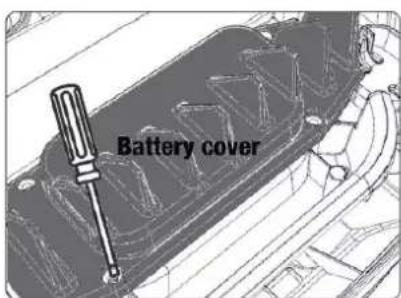

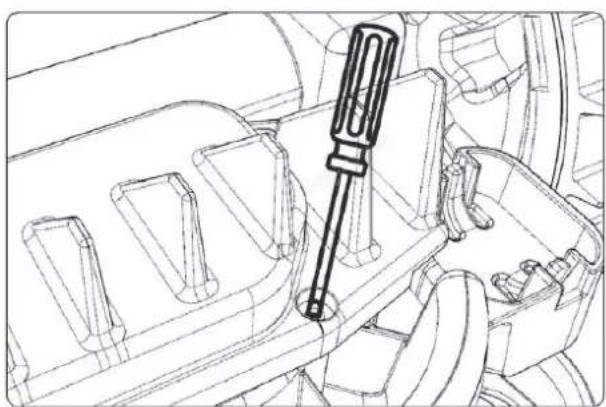

3. Svitare le viti che si trovano sul coperchio della batteria. Rimuovere il coperchio della

4. Rimuovere il porta batteria sopra la batteria.

5. Estrarre con cautela la vecchia batteria. Premere il blocco del morsetto e rilasciare i

connettori. NOTA: non tirare i cavi. Tenere i connettori e rilasciare il blocco del morsetto.

6. Collegare una nuova batteria originale collegando i connettori finché non scattano in

7. Inserire la batteria nel supporto della parte inferiore della camera, l'alloggiamento della

batteria e il coperchio della batteria nella sua posizione e serrare le viti.

C'è una porta USB sotto il coperchio della batteria. Questa porta USB può essere utilizzata solo da un'officina autorizzata. Assicurati che non ci siano erba e sporcizia.170

Gli accessori e pezzi di ricambio per il robot sono acquistabili presso il tuo rivenditore di zona. Prodotto n. Descrizione Foto

Set di lame: 9 lame 9 viti

Cavo perimetrale aggiuntivo: 170 m

Pacchetto blocchi Composto da 6 collettori impermeabili.

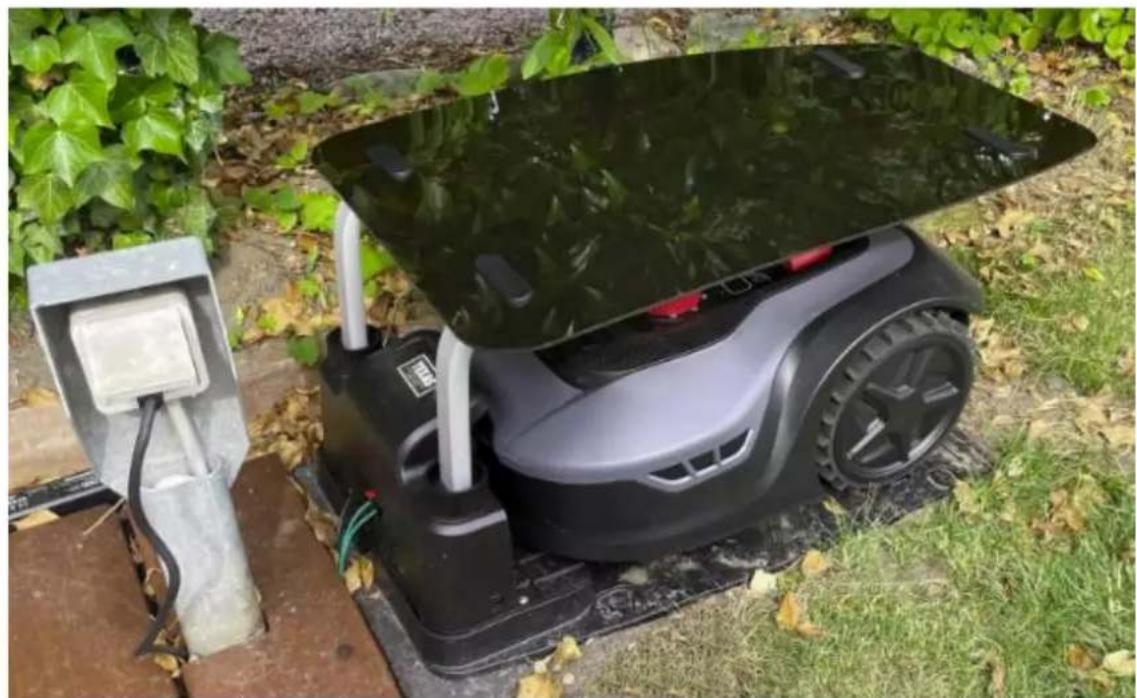

a RMX 1600/2000 Copertura per stazione di ricarica: È costituito da 2 gambe in alluminio e un tettuccio apribile che protegge dai raggi UV (parzialmente trasparente) e si integra nella stazione di ricarica stessa.

L'elenco degli accessori verrà ampliato, così come il contenuto degli accessori visualizzati potrebbe cambiare. Vedere l'ultimo elenco di accessori sotto i robot RMX su www.texas.garden.com171

25. Codici di errore

Robot al di fuori dell'area di lavoro Controllare se il robot si trova all'interno dell'area di lavoro:

1. Verificare che la stazione di ricarica sia collegata

correttamente all'alimentazione e alla presa.

2. Verificare che i cavi perimetrali siano inseriti correttamente

nel connettore della stazione di ricarica (rosso/nero).

Motorino bloccato (bloccato/danneggiato)

1. Spegnere completamente il robot (tenere premuto il

pulsante di accensione) e portarlo in un'area piana senza ostacoli.

2. Accendi il robot, inserisci il PIN, premi START e OK

3. Se il messaggio di errore continua a essere visualizzato,

spegnere il robot. Capovolgi il robot e controlla se c'è qualcosa che impedisce alle ruote di girare.

4. Rimuovere eventuale sporcizia che blocca le ruote, far

tornare indietro il robot, girare accenderlo e premere START e poi OK.

1. Spegni completamente il robot (tieni premuto il pulsante di

2. Giro capovolgere il robot e controllare se c'è qualcosa che

impedisce la rotazione della piastra delle lame.

3. Rimuovere eventuali ostacoli che bloccano la piastra delle

4. Spostare il robot in un'area con erba corta o regolare

l'altezza di taglio al massimo (60 mm). Accendilo, premi START e poi OK.

Il sensore di ostacoli non funziona.

1. Il coperchio superiore potrebbe non essere montato

correttamente. Premerlo saldamente sopra la macchina

2. Spegnere il robot e portarlo in una zona piana senza

3. Rimuovere il coperchio superiore (vedere la sezione 20) e

verificare la presenza di 2 magneti rotondi uno accanto all'altro all'interno davanti vicino al bordo. Se mancano i magneti, è necessario sostituire la scocca superiore.

4. Accendi il robot, premi START e poi OK.

Il robot è stato sollevato

1. Spegnere il robot e portarlo in una zona piana senza

2. Accendi il robot, inserisci il PIN, premi START e poi OK.

3. Se il messaggio di errore persiste, spegnere il robot,

capovolgerlo e verificare se c'è qualcosa che impedisce la rotazione dell'asse della ruota anteriore.

4. Rimuovere eventuali ostacoli che bloccano la ruota

anteriore, capovolgere nuovamente il robot. Accendilo, digita il PIN e premi START e poi OK.

Il sensore ha rilevato che il robot è stato ribaltato.

1. Controlla se i pendii sono troppo ripidi o troppo bagnati per

salire o se il robot colpisce qualcosa che lo fa ribaltare. Se necessario, l'area dovrebbe essere evitata spostando il cavo perimetrale.

2. Capovolgere il robot nella posizione corretta, premere

Il sensore di inclinazione è stato attivato La pendenza potrebbe essere troppo ripida Se la pendenza del prato è superiore a 20

, il robot di potrebbe fermare. L'area dovrebbe essere omessa dal perimetro di taglio.

1. Spegnere il robot e portarlo in una zona piana senza

2. Accendi il robot, inserisci la password, premi su START e

Ritorno alla stazione di ricarica non riuscito

1. Verificare che il cavo perimetrale davanti alla stazione di

ricarica sia diritto per 1 m senza curve o ostacoli per garantire un collegamento corretto.

2. La stazione di carico deve trovarsi su una superficie

completamente piana e stabile. Il robot non deve essere posizionato su una superficie inclinata.

3. Evitare che ci siano più di 2 metri di cavo a spirale vicino

alla stazione di ricarica, in quanto ciò potrebbe interferire con il segnale. Se necessario, spostare il cavo in eccesso e accorciarlo.

4. Assicurarsi di rimuovere/tagliare l'erba che cresce intorno

alla stazione di ricarica

5. Sollevare manualmente il robot nella stazione di ricarica

per la ricarica. Quando il robot è completamente carico , accendilo , premi START, quindi OK.

Intrappolato Sposta il robot in una zona priva di ostacoli e riavviarlo. E11 Niente segnale del filo perimetrale Controllare il LED della stazione di ricarica mentre il robot è acceso all'interno dell'area di lavoro. Se si illuminano di rosso, significa che il cavo perimetrale è scollegato.

1. Quindi verificare se il cavo radente è montato

correttamente per la stazione di ricarica.

2. Controllare se c'è un'interruzione nel cavo perimetrale.

E12 Errore Batteria La batteria potrebbe essere guasta e necessitare la sostituzione. Riavviare il robot e controllare se funziona. Evitare temperature estremamente calde o fredde. E13 Errore di Ricarica Controllare se i contatti della ricarica sono puliti sia sul robot che nella stazione di ricarica. E14 Area di taglio troppo estesa Zona di lavoro supera la capacità. Ridurre l'area. Vedere le istruzioni nel manuale utente.

Temperatura della batteria è troppo alto o basso

1. Controllare se la batteria è molto calda. Se necessario,

metti il robot in ombra. Aspettare finché la batteria non si è raffreddata e riavviare. Una copertura protegge il robot dalle intemperie e dal vento.

2. temperatura della batteria è troppo bassa (non lasciare il

robot all'aperto se la temperatura scende sotto 0 gradi). Ventilare finché la batteria non si trova in ambienti con temperature superiori a 5 gradi e riavviare.

3. Se ciò non risolve il problema, la batteria è probabilmente

danneggiata e deve essere sostituita.

1. Il coperchio superiore potrebbe non è montato

correttamente. Premerlo saldamente sopra la macchina

2. Riavvia il robot. Spegnere il robot e attendere 10 secondi.

3. Riaccendi il robot, inserisci la password, premi su START

e poi su OK. Se il codice di errore viene ancora visualizzato, contattare Texas LOCK Eccessivo inserimento di PIN errati

1. Lasciare il robot su ON per 10 minuti.

2. Dopo 10 minuti inserire il PIN corretto.

Aumento del rumore Risultato di taglio scadente

1. Le lame sono sporche di erba e non possono ruotare

liberamente. Smontare i coltelli e pulirli dall'erba e riattaccarli.

2. Riavvia il robot. Spegnere il robot e attendere 10 secondi.

3. Riaccendi il robot , inserisci la password, premi su START

e poi su OK. Se il codice di errore viene ancora visualizzato, contattare un centro assistenza Texas.

Il robot gira in cerchio intorno a se stesso

2. Controlla se una delle ruote può girare liberamente.

In tal caso, dovrebbe essere sostituito. Contatta il cnetro assistenza Texas.

Se il robot ha esaurito l'alimentazione e non può essere avviato, sollevalo manualmente nella stazione di ricarica e caricalo prima di tentare la risoluzione dei problemi. Per altri codici di errore,173

scollegare l'alimentazione e riavviare il robot. Se nessuna di queste soluzioni risolve il problema, contattare un centro assistenza TEXAS. Indipendentemente dal problema che si verifica, si consiglia sempre di provare prima a riavviare il robot e vedere se questo risolve le cose. Spegnere il robot, attendere 10 secondi e riaccenderlo. Per ulteriore assistenza e risoluzione dei problemi contattare il centro assistenza Texas più vicino.

Modello del motore Batteria Batteria Batteria Batteria Tipo di motore 20 V, 2,5 Ah litio 20 V, 5,0 Ah litio 20 V, 5,0 Ah litio 20 V, 5,0 Ah litio Autonomia

Capacità consigliata Fino a 500

Massimo capacità Fino a 600

Larghezza di lavoro 18 cm 18 cm 22 cm 22 cm Sistema di taglio 3 lame pivottanti 3 lame pivottanti 3 lame pivottanti 3 lame pivottanti Altezza di lavoro min-max 20-60 mm 20-60 mm 20-60 mm 20-60 mm Impostazioni di altezza

Regolazione altezza Centrale Centrale Centrale Centrale Scocca Plastica Plastica Plastica Plastica Sensore di sollevamento

Sensore di ribaltamento

Sensore di inclinazione

Funzione mappa nell'APP

Cavo di delimitazione 130 m 170 m 200 m 250 m Pioli 180 pz. 230 pz. 280 pz. 320 pz. Lamme di ricambio 6 pz. 6 pz. 6 pz. 6 pz. Stazione di ricarica 1 pc. (28 W/1,1 A) 1 pc. (76W/3,0 A) 1 pc. (76W/3,0 A) 1 pc. (76W/3,0 A) Dimensioni

lunghezza x larghezza x altezza 560 x 350 x 240

27. Dichiarazione di conformità UE

Con la presente, il produttore, Texas Andreas Petersen A/S, Knullen 22, DK-5260 Odense S, Danimarca dichiara che la seguente attrezzatura soddisfa i relativi requisiti di sicurezza e di lavoro cfr. le direttive UE:

1. Descrizione del prodotto: Robot Tagliaerba, a batteria

Funzione: Tagliaerba a batteria

2. Tipo/Modello: Tipo di macchina:

4. Direttive UE attuali: Direttiva macchine 2006/42/UE

Direttiva bassa tensione 2014/35/UE Direttiva EMC 2014/30/UE Direttiva sul rumore 2000/14/UE, modificata da 2005/88/UE Direttiva RoHS 2011/65/UE

6. Responsabile della

documentazione: Johnny Lolk, Knullen 22, DK-5260 Odense S RMX600/1000 Livello di pressione sonora misurato L

: 3 dB(A) RMX600/1000 Livello di potenza sonora garantito L

: 3 dB(A) RMX1600/2000 Livello di pressione sonora misurato L

: 3 dB(A) RMX1600/2000 Livello di potenza sonora garantito L

: 3 dB(A) Metodo di valutazione della conformità per l'allegato VI - UE Direttiva 2000/14/UE
