Tipo di prodotto	Frigorifero professionale
Marca	Arktic
Modello	233719
Capacità utile	160 L
Classe climatica	4
Intervallo di temperatura	da 2°C a 6°C
Dimensioni (L x P x A)	850 x 568 x 686 mm
Peso netto	66 kg
Alimentazione elettrica	220-240 V ~ 50 Hz
Consumo elettrico	160 W
Corrente nominale	1,4 A
Refrigerante	R600a (65 g)
Illuminazione	LED, 2,5 W
Tipo di porta	Porta in vetro
Livello sonoro	< 60 dB(A)
Utilizzo	Professionale
Sbrinamento	Automatico
Carico massimo per ripiano	8 kg
Classe di protezione	I
Materiale	Acciaio e vetro

Domande frequenti - 233719 Arktic

Come regolare la temperatura del frigorifero Arktic 233719?

Premere il pulsante SET per accedere alla modalità di regolazione. Utilizzare i tasti + o - per regolare la temperatura tra 2°C e 6°C. Premere di nuovo SET per confermare. Il display mostra la temperatura interna.

Come pulire l'apparecchio?

Scollegare l'apparecchio. Pulire le superfici con un panno umido e un detergente neutro. I ripiani possono essere lavati con acqua. Non utilizzare pulitori a vapore o getti d'acqua.

Cosa fare se l'apparecchio non raffredda?

Controllare la presa elettrica, la ventilazione (10 cm intorno), l'esposizione al sole, la chiusura della porta e la quantità di alimenti. Se il problema persiste, contattare il rivenditore.

Perché l'apparecchio fa rumore?

Assicurarsi che sia in piano e non a contatto con la parete (10 cm di spazio). Il rumore del refrigerante e del compressore è normale.

Come sbrinare l'apparecchio?

Lo sbrinamento è automatico. La spia di sbrinamento si accende durante il ciclo. Non utilizzare strumenti meccanici per accelerare lo sbrinamento.

Posso conservare medicinali in questo apparecchio?

No, l'apparecchio è progettato solo per alimenti e bevande. Non conservare medicinali.

Qual è il consumo elettrico?

160 W, tensione 220-240 V, frequenza 50 Hz.

L'apparecchio è in garanzia?

Sì, 12 mesi dalla data di acquisto, per difetti di fabbricazione, a condizione di un uso conforme.

Come installare correttamente l'apparecchio?

Posizionarlo su una superficie piana e stabile, al riparo dal calore e dal sole. Lasciare almeno 10 cm intorno per la ventilazione. Attendere 2 ore prima di collegare dopo l'installazione.

Cosa fare se la spia non si accende?

La spia potrebbe essere difettosa. Contattare il rivenditore per la riparazione.

MANUALE UTENTE 233719 Arktic

IT: È necessario leggere attentamente questo manuale utente prima di utilizzare l'apparecchio.

IT: Conservare queste istruzioni insieme all'apparecchio.

IT: Solo per uso interno.

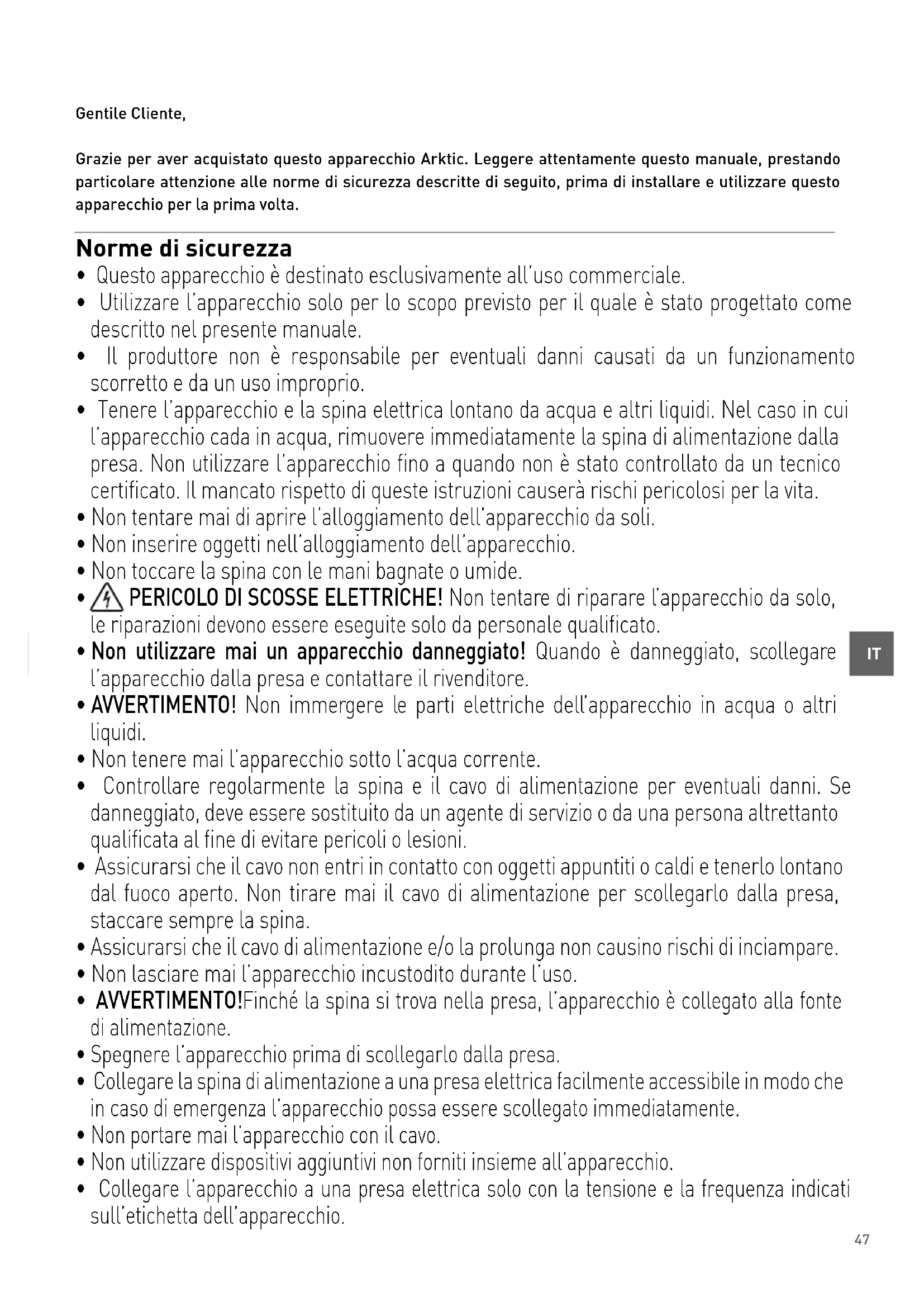

Grazie per aver acquistato questo apparecchio Arktic. Leggere attentamente questo manuale, prestando particolare attenzione alle norme di sicurezza descritte di seguito, prima di installare e utilizzare questo apparecchio per la prima volta.

Norme di sicurezza

• Questo apparecchio è destinato esclusivamente all'uso commerciale.
• Utilizzare l'apparecchio solo per lo scopo previsto per il quale è stato progettato come descritto nel presente manuale.
• Il produttore non è responsabile per eventuali danni causati da un funzionamento scorretto e da un uso improprio.
• Tenere l'apparecchio e la spina elettrica lontano da acqua e altri liquidi. Nel caso in cui l'apparecchio cada in acqua, rimuovere immediatamente la spina di alimentazione dalla presa. Non utilizzare l'apparecchio fino a quando non è stato controllato da un tecnico certificato. Il mancato rispetto di queste istruzioni causerà rischi pericolosi per la vita.
• Non tentare mai di aprire l'alloggiamento dell'apparecchio da soli.
• Non inserire oggetti nell'alloggiamento dell'apparecchio.
• Non toccare la spina con le mani bagnate o umide.
  • PERICOLO DI SCOSSE ELETTRICHE! Non tentare di riparare l'apparecchio da solo, le riparazioni devono essere eseguite solo da personale qualificato.
• Non utilizzare mai un apparecchio danneggiato! Quando è danneggiato, scollegare l'apparecchio dalla presa e contattare il rivenditore.
• AVVERTIMENTO! Non immergere le parti elettriche dell'apparecchio in acqua o altri liquidi.
• Non tenere mai l'apparecchio sotto l'acqua corrente.
• Controllare regolarmente la spina e il cavo di alimentazione per eventuali danni. Se danneggiato, deve essere sostituito da un agente di servizio o da una persona altrettanto qualificata al fine di evitare pericoli o lesioni.
• Assicurarsi che il cavo non entri in contatto con oggetti appuntiti o caldi e tenerlo lontano dal fuoco aperto. Non tirare mai il cavo di alimentazione per scollegarlo dalla presa, staccare sempre la spina.
• Assicurarsi che il cavo di alimentazione e/o la prolunga non causino rischi di inciampare.
• Non lasciare mai l'apparecchio incustodito durante l'uso.
• AVVERTIMENTO! Finché la spina si trova nella presa, l'apparecchio è collegato alla fonte di alimentazione.
• Spegnere l'apparecchio prima di scollegarlo dalla presa.
• Collegare la spina di alimentazione a una presa elettrica facilmente accessibile in modo che in caso di emergenza l'apparecchio possa essere scollegato immediatamente.
  • Non portare mai l'apparecchio con il cavo.
• Non utilizzare dispositivi aggiuntivi non forniti insieme all'apparecchio.

• Collegare l'apparecchio a una presa elettrica solo con la tensione e la frequenza indicati sull'etichetta dell'apparecchio.

• Non utilizzare mai accessori diversi da quelli consigliati dal produttore. In caso contrario, potrebbe comportare un rischio per la sicurezza dell'utente e danneggiare l'apparecchio. Utilizzare solo parti e accessori originali.

• Questo apparecchio non deve essere utilizzato da persone con capacità fisiche, sensoriali o mentali ridotte o da persone che hanno una mancanza di esperienza e conoscenze.
• Questo apparecchio non deve, in nessun caso, essere utilizzato dai bambini.
• Tenere l'apparecchio e il suo cavo di alimentazione fuori dalla portata dei bambini.
• ATTENZIONE: spegnere SEMPRE l'apparecchio e scollegarlo dalla presa di corrente prima della pulizia, della manutenzione o della conservazione.

Norme speciali di sicurezza

• Il presente apparecchio serve ad esporre e conservare a breve termine prodotti alimentari imballati, quali viveri, ingredienti alimentari, bevande, tra cui vino. L'apparecchio garantisce mantenimento di temperatura di conservazione dei prodotti in esso contenuti negli intervalli di temperatura (di refrigerazione) riportati nel presente documento.
• Non utilizzare l'apparecchio per la conservazione di altri prodotti. Non inserire nella ve trina, né tenere nelle sue vicinanze, prodotti pericolosi, quali carburante, alcool, vernici, materiali infiammabili ed esplosivi, ecc. L'apparecchio non è idoneo alla conservazione di medicinali.
• I prodotti da conservare nella vetrina refrigerata devono essere preventivamente raffred dati per evitare la condensazione, all'interno della camera di refrigerazione, del vapore che esce dai prodotti soggetti alla refrigerazione. È un fenomeno del tutto naturale che non indica avaria dell'apparecchio.
• Il presente apparecchio deve essere installato, messo in servizio e sottoposto alla ma nutenzione da un personale qualificato o adeguatamente addestrato. L'apparecchio deve essere gestito da personale adeguatamente addestrato o qualificato, vale a dire personale da cucina o persone al servizio bar.
• AVVERTENZA: Per accelerare il processo di scongelamento, non utilizzare strumenti meccanici o utensili diversi da quelli consigliati dal fabbricante.
• AVVERTENZA: Non danneggiare il circuito refrigerante.
  ATTENZIONE! Pericolo di incendio! Il refrigerante utilizzato nel dispositivo è R600a. È un refrigerante infiammabile rispettoso dell'ambiente. Anche se il refrigerante è infiammabile, non è dannoso per lo strato di ozono e non ha alcun impatto sull'effetto serra. Però, l'uso di questo refrigerante provoca
  un leggero aumento del livello di rumore emesso dal dispositivo. Oltre al rumore generato dal compressore l'utente può sentire anche il rumore causato dal flusso di refrigerante. Il fenomeno sopra descritto non può essere evitato e non ha alcun effetto negativo sul funzionamento del dispositivo. Durante il trasporto e il posizionamento del dispositivo, si deve prestare particolare attenzione a non danneggiare alcuna parte del sistema di refrigerazione. La perdita di refrigerante può causare danni agli occhi.

• AVVERTENZA: Non ostruire i fori di ventilazione sulla carcassa dell'apparecchio. Accertare corretta ventilazione dell'apparecchio, in funzione del suo alloggiamento. Non ostruire mai flusso d'aria attorno all'apparecchio, per assicurare una corretta circolazione dell'aria.
• AVVERTENZA: Non utilizzare dispositivi elettrici diversi da quelli consigliati dal fabbricante all'interno della vetrina refrigerata.
• Posizionare l'apparecchio su una superficie pulita, stabile, asciutta e piana.
• Stoccare lontano da superfici calde e fiamme libere. Accertarsi che l'apparecchio non sia esposto a temperature elevate, polveri, raggi solari, umidità, gocciolamento o spruzzi d'acqua.
• Assicurarsi che intorno all'apparecchio è stato lasciato circa 10 cm di spazio per garantire una corretta ventilazione.
• Non colpire le parti in vetro con gli strumenti rigidi. Non pulire l'apparecchio utilizzando il flusso diretto di acqua o il pulitore a vapore, non immergere tutto l'apparecchio in acqua per le ragioni del rischio di scossa elettrica.
• Non posare sull'apparecchio alcun tipo di oggetti. Tenere l'apparecchio lontano da qualsiasi fonte di fiamme libere (ad es. candele accese). Non tenere nelle vicinanze dell'apparecchio alcun tipo di contenitori dell'acqua (ad es. vasi per i fiori).
• Non coprire mai l'apparecchio durante l'esercizio. Vi è rischio di incendio.
• Non pulire l'apparecchio con acqua che potrebbe infiltrarsi nelle parti elettriche con conseguente rischio di folgorazione.
• Non eseguire fori aggiuntivi sull'apparecchio. Non montare alcun tipo di accessori aggiuntivi sull'apparecchio.
• Non inserire all'interno dell'apparecchio eccessive quantità di alimenti per evitare eventuali danni allo stesso. Carico massimo di ogni singolo ripiano non può superare 8 kg circa.
  • Non salire sull'apparecchio.

Installazione dell'apparecchio

• L'apparecchio non deve essere inclinato di un angolo maggiore di 5°. Dopo l'installazione aspettare due ora prima di collegarlo ad una fonte di alimentazione e avviarlo. Questa raccomandazione si applica anche quando l'apparecchio è successivamente spostato in un altro luogo.
  • L'apparecchio deve essere installato in un luogo asciutto.
• Durante l'installazione lasciare almeno 10 cm di spazio dal retro e su entrambi i lati dell'unità per assicurare un'adeguata ventilazione. Lasciando meno spazio, si può influire sulle prestazioni dell'apparecchio.
• Si raccomanda di installare l'apparecchio in un luogo con una buona ventilazione naturale, in modo che l'apparecchio sia correttamente ventilato.

Elementi elettrici e altri pericoli

• Non si deve collegare qualsiasi altro apparecchio alla stessa sorgente di alimentazione.
- Non mettere nel frigorifero o vicino i prodotti pericolosi come carburante, alcool, vernici, materiali infiammabili e esplosivi – pericolo di incendio.
• Non conservare nel frigorifero i farmaci.
- Dopo aver spento o scollegato l'apparecchio dalla fonte di alimentazione, attendere circa 5 minuti prima di riavviare.
- Non pulire la macchina con acqua. La pulizia dell'apparecchio può provocare la penetrazione dell'acqua nelle parti elettriche e provocare scossa elettrica. Le parti e gli accessori dell'apparecchio non possono essere lavati in lavastoviglie.

Uso previsto

• Il dispositivo è destinato all'uso professionale.
• Questo dispositivo è progettato solo per conservare alimenti o bevande, in condizioni di refrigerazione e per esporli per la vendita al dettaglio in ristoranti, mense, altri esercizi commerciali come panifici, macellerie, supermercati, ecc. L'uso del

dispositivo per qualsiasi altro scopo può causare danni o lesioni.

- L'uso del dispositivo per qualsiasi altro scopo sarà considerato un uso improprio. L'utente sarà l'unico responsabile per l'uso scorretto del dispositivo.

Installazione di messa a terra

Questo apparecchio è classificato come classe di protezione I e deve essere collegato a un terreno di protezione. La messa a terra riduce il rischio di scosse elettriche fornendo un filo di fuga per la corrente elettrica. Questo apparecchio è dotato di un cavo di alimentazione che ha un cavo di messa a terra e una spina messa a terra. La spina deve essere collegata a una presa correttamente installata e messa a terra.

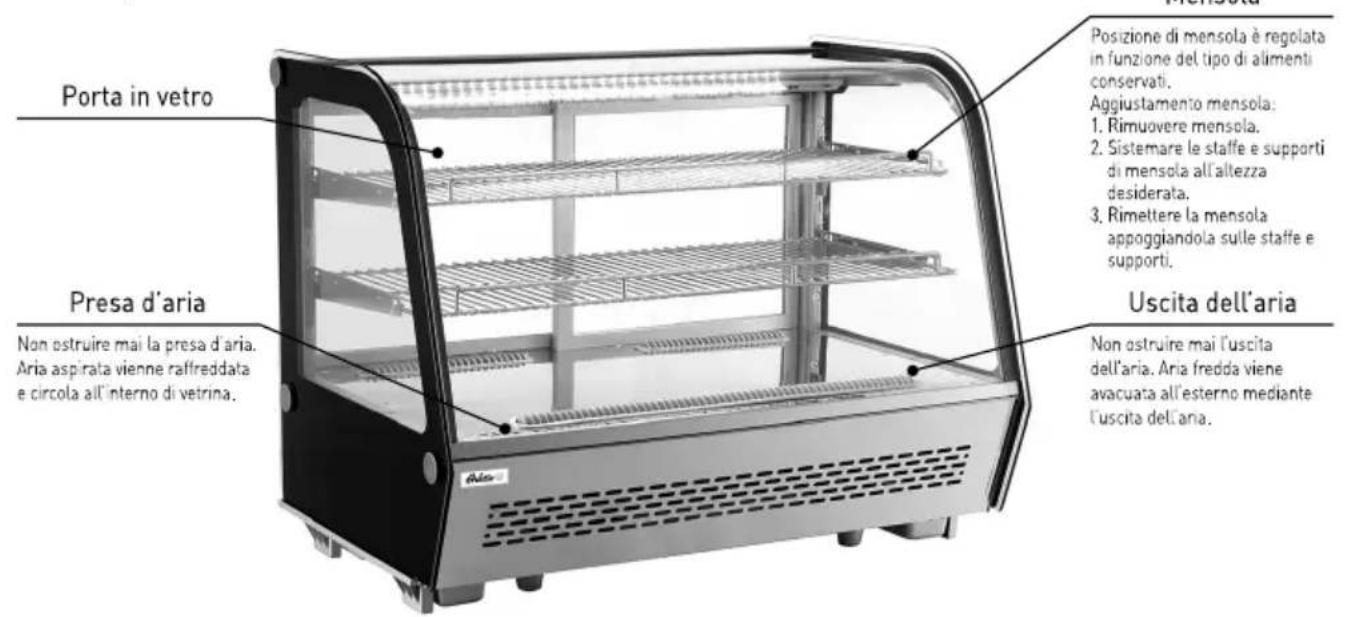

Parti componenti

Porta in vetro Presa d'aria Non ostruire mai la presa d'aria. Aria aspirata vienne raffreddata e circola all'interno di vetrina. Posizione di mensola è regolata in funzione del tipo di alimenti conservati. Aggiustamento mensola: 1. Rimuovere mensola. 2. Sistemare le staffe e supporti di mensola all'altezza desiderata. 3. Rimettere la mensola appoggiandola sulle staffe e supporti. Uscita dell'aria Non ostruire mai l'uscita dell'aria. Aria fredda viene avacuata all'esterno mediante l'uscita dell'aria.

Prima del primo utilizzo

• Togliere e rimuovere l'imballaggio e protezioni.
• Verificare la completezza dell'apparecchio, caso di mancanze o danneggiamenti contattare il fornitore (vedi: Garanzia).
• Pulire tutti i componenti secondo le istruzioni (vedi ==> Pulizia e manutenzione).
• Rimetter tutte le mensole all'interno dell'apparecchio.

Utilizzo

- Innanzittutto collegare cavo smontabile alla presa dell'apparecchio, dunque allacciare l'apparecchio alla relativa fonte di alimentazione.

Attenzione: A causa di residui di lavorazione, durante i primi avviamenti l'apparecchio può produrre un odore sgradevole. È un fenomeno del tutto normale che non pregiudica né l'avaria dell'apparecchio, né rischi per l'utente. Accertare corretta ventilazione dell'apparecchio.

- Prima di introdurre alimenti o bevande, lasciare l'apparecchio acceso per qualche ora, fino a raggiungere temperatura di raffreddamento adeguata.

Spia LED di raffreddamento

Spia di scongelamento

• Uso pannello digitale di regolazione temperatura (lato frontale dell'apparecchio)
  1) Impostazione di temperatura

• Premere SET, per accedere alla modalità impostazioni. Sul display verrà visualizzato il valore di temperatura impostato.

• Premereoppure, per aumentare o diminuire il valore di temperatura impostato.
• Ripremere SET per salvare il valore di temperatura impostato ed uscire dalla modalità impostazioni. Sul display verrà visualizzato valoreditemperaturainternadell'apparecchio.

Attenzione:

• Se entro 10 secondi non verrà premuto alcun tasto, l'apparecchio lavorerà secondo le ultime impostazioni di temperatura.
• Range di impostazione temperatura: da 2°C a 6°C. La variazione di temperatura effettiva all'interno del prodotto può essere influenzata dalla temperatura ambiente.

- Al fine di mantere bassa temperatura all'interno dell'apparecchio non lasciare aperta la porticina troppo a lungo.

2) Impostazione illuminazione all'interno della ve- trina

- Premere per accendere la luce all'interno della vetrina. Per spegnerla ripremere.

3) Spia LED di raffreddamento

- Durante il raffreddamento della vetrina (compressore in funzione), la spia di raffreddamento rimarrà accesa.

• Una volta all'interno della vetrina viene raggiunto il valore di temperatura preimpostato, la spia inizierà a lampeggiare.
• La spia di raffreddamento si spegnerà all'inizio dello scongelamento.

4) Spia di scongelamento

- Durante lo scongelamento della vetrina, la spia di scongelamento emetterà luce continua.

- Al termine di scongelamento relativa spia si spegnerà.

Pulizia e manutenzione

Attenzione: Prima di procedere alla pulizia o interventi manutentivi, è obbligatorio staccare l'apparecchio dalla fonte di alimentazione, togliendo relativa spina dalla presa

Pulizia

• Pulire le superfici interne ed esterne dell'apparecchio con un panno umido, leggermente imbevuto di detergente.

• Rimuovere le mensole e lavarle per immersione in acqua.

• Per la pulizia non usare getti d'acqua diretti, pulitori a vapore e non immergere l'apparecchio nell'acqua.

• Non lavare i componenti dell'apparecchio in lavastoviglie.
• Pulire l'apparecchio regolarmente.

Parti Pulizia Note
Parti dell'apparecchio come mensole e relative staffe/supporti ecc.	- Immergere nell'acqua tiepida con sapone per 10-20 minuti circa.- Risciacquare accuratamente con acqua corrente.	Asciugare accurata-mente tutte le parti.
Superfici esterne in vetro	- Asciugare con un panno morbido con aggiunta di un detergente neutro. Accertarsi che non vi siano infiltrazioni d'acqua o di umidità all'interno dell'apparecchio.
Superfici interne in vetro	- Rimuovere residui alimentari.- Asciugare con un panno morbido con aggiunta di un detergente neutro. Accertarsi che non vi siano infiltrazioni d'acqua o di umidità all'interno dell'apparecchio.
Porticina in vetro

Stoccaggio dell'apparecchio nei periodi di sosta

• Attenzione: Scollegare l'apparecchio dalla fonte di alimentazione.

• Rimuovere dall'apparecchio prodotti alimentari e bevande.

• Pulire l'apparecchio secondo le indicazioni riportate nel capitolo Pulizia e mautenzione. (Vedi==> Pulizia e manutenzione).

• Stoccare l'apparecchio in un ambiente fresco, pulito e fuori dalla portata dei bambini.

Ricerca ed eliminazione guasti

In caso di malfunzionamento consultare la tabella sottostante per ovviare al problema. Altrimenti consultare il fornitore.

Problema Possibile causa Rimedio
Apparecchio collegato all'alimentazione non attiva la refrigerazione.	È intervenuto fusibile termico.	Consultare fornitore / distributore per riparare l'apparecchio.
	Avaria compressore.
	Spina/presa dell'apparecchio non è collegata correttamente alla fonte di alimentazione.	Verificare e accertare correttezza di tutti i collegamenti.
Refrigerazione insufficiente.	Apparecchio esposto all'effetto diretto dei raggi solari o è troppo vicino alla fonte di calore.	Spostare l'apparecchio in un ambiente non esposto all'effetto diretto dei raggi solari.
	Porticina socchiusa oppure guarnizione danneggiata.	Chiudere correttamente la porticina.
	Eccessiva quantità di alimentari all'interno dell'apparecchio.	Rimuove una parte dei prodotti alimentari.
	Insufficiente ventilazione attorno all'apparecchio.	Accertarsi della corretta ventilazione dell'apparecchio - spazio libero di 10 cm attorno allo stesso.
Apparecchio genera troppo rumore	Apparecchio non è livellato.	Accertarsi del corretto posizionamento orizzontale dell'apparecchio.
	Apperecchio è a contatto con la pare-te o altri oggetti.	Verificare che spazio libero attorno all'apparecchio.sia di almeno 10 cm.
	Allentamento di qualche componente all'interno dell'apparecchio.	Consultare fornitore / distributore per riparare l'apparecchio.
Spia di controllo non si accende Diodo	danneggiato.	Consultare fornitore / distributore per riparare l'apparecchio.

Parametri tecnici

N. prodotto 233702 233719
Tensione di lavoro e frequenza 220-240V~ /50 Hz
Consumo di energia 160W
Corrente nominale 1,4A
Impostazione temperatura da 2°C a 6°C
Peso netto (circa) 57kg 66kg
Classe di protezione Classe I
Classe climatica 4
Refrigerante / quantità refrigerante iniettata R600a / 50g R600a / 65g
Potere della luce	2W (LED)	2,5W (LED)
Livello rumorosità	< 60 dB (A)
Colore	Nero
Capacità vetrina	120L 160L
Dimensioni esterne	686x568x(altezza)686mm	850x568x(altezza)686mm

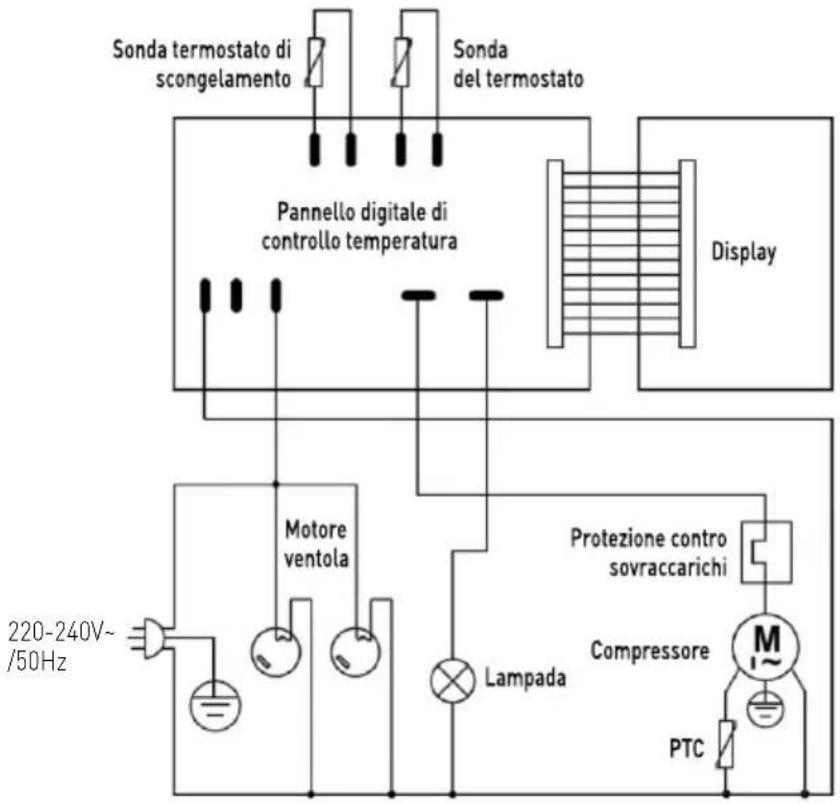

Schema impianto elettrico (prodotto n. n. 233702, 233719)

Sonda termostato di scongelamento Sonda del termostato Pannello digitale di controllo temperatura Display Motore ventola 220-240V-/50Hz Lampada Protezione contro sovraccarichi Compressore M PTC

Garanzia

Qualsiasi difetto che influenza la funzionalità del dispositivo che compaia entro un anno dall'acquisto sarà corretto a titolo interamente gratuito o con la sostituzione del prodotto che è stato utilizzato e sottoposto a manutenzione corretta seguendo le istruzioni, senza alcuna violazione. I diritti legali del cliente non sono assolutamente modificati. Nel caso in cui l'intervento di manutenzione o sostituzione sia previsto nel periodo di validità della garanzia, precisare dove e quando si è acquistato il prodotto, possibilmente allegando lo scontrino.

In linea con la nostra politica di sviluppo continuo dei prodotti, ci riserviamo il diritto di modificare il prodotto, l'imballo e le specifiche di documentazione, senza notifica alcuna.

Smaltimento e protezione dell'ambiente

In caso di ritiro dell'apparecchiatura dal funzionamento il prodotto non può essere smaltito con altri rifiuti domestici. L'utente è responsabile della consegna dell'attrezzatura al punto di raccolta appropriato per l'attrezzatura usata. Il mancato rispetto delle disposizioni sopramenzionate può comportare l'imposizione di sanzioni in conformità con le normative vigenti in materia di smaltimento dei rifiuti. La raccolta e il riciclaggio selettivi di attrezzature usate contribuiscono alla conservazione delle risorse naturali e garantiscono il riciclaggio in modo tale da non nuocere alla salute e all'ambiente.

Per ulteriori informazioni sui luoghi di smaltimento delle apparecchiature usate per il riciclaggio, contattare la società locale di raccolta dei rifiuti. Il produttore e l'importatore non sono responsabili per il riciclaggio e il trattamento dei rifiuti in modo ecologico, sia direttamente che nel quadro del sistema pubblico.
