DRY Electrodes Oven 5.200R - Forno GYS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Stufa di essiccazione per elettrodi rivestiti
Marca	GYS
Modello	DRY Electrodes Oven 5.200R
Capacità degli elettrodi	5 kg
Lunghezza max degli elettrodi	450 mm
Intervallo di temperatura	50 °C – 200 °C (regolabile)
Temperatura massima raggiunta	200 °C
Alimentazione di rete	230 V AC, 50/60 Hz
Potenza assorbita (230 V)	800 W
Alimentazione alternativa	60 – 110 V DC, 50 – 100 W
Dimensioni (L × l × H)	168 × 188 × 610 mm
Peso	3,2 kg
Indicatori di riscaldamento	LED rosso (riscaldamento in corso), LED verde (temperatura raggiunta)
Funzione principale	Mantenimento della temperatura degli elettrodi per un utilizzo ottimale
Sicurezza	Superfici calde – non toccare; non coprire; scollegare prima della manutenzione
Manutenzione	Pulire con un panno asciutto; non utilizzare solventi
Cavo di alimentazione	Sezione 1 mm², con spina di terra
Garanzia	2 anni (parti e manodopera)
Utilizzo	Solo interni, non esporre alla pioggia
Classe elettrica	Classe I (messa a terra obbligatoria)

Domande frequenti - DRY Electrodes Oven 5.200R GYS

Come regolare la temperatura sul DRY 5.200R?

Collegare l‘apparecchio a una presa di corrente, quindi ruotare la manopola di regolazione per selezionare una temperatura compresa tra 50 °C e 200 °C. Il LED rosso si accende durante la salita in temperatura.

Qual è la capacità massima di elettrodi?

La stufa può contenere fino a 5 kg di elettrodi rivestiti di lunghezza massima 450 mm.

Cosa significano il LED rosso e il LED verde?

Il LED rosso indica che il riscaldamento è in corso (temperatura non raggiunta). Il LED verde si accende quando la temperatura impostata viene raggiunta e la stufa è pronta all‘uso.

Posso usare la stufa all‘esterno?

No, l‘apparecchio è destinato solo a uso interno. Non deve essere esposto a pioggia o umidità.

Come pulire la stufa?

Scollegare l‘apparecchio e lasciarlo raffreddare. Pulire le superfici con un panno asciutto. Non utilizzare mai solventi o prodotti aggressivi.

Cosa fare se il cavo di alimentazione è danneggiato?

Se il cavo è danneggiato, deve essere sostituito con un cavo speciale disponibile presso il produttore o il suo servizio post-vendita.

La stufa si riscalda rapidamente?

La stufa sale di temperatura progressivamente. Il tempo di riscaldamento dipende dalla temperatura impostata. La potenza di 800 W consente di raggiungere 200 °C in alcune decine di minuti.

Qual è la temperatura massima raggiunta?

La temperatura massima raggiunta dal modello DRY 5.200R è di 200 °C. Non superare questo limite.

Posso lasciare la stufa accesa incustodita?

Si sconsiglia di lasciare l‘apparecchio incustodito. In caso di utilizzo, posizionarlo su una superficie stabile, lontano da materiali infiammabili e non coprirlo mai.

Come sapere se la stufa è pronta all‘uso?

Quando il LED verde si accende, la temperatura impostata è stata raggiunta e la stufa è pronta per accogliere gli elettrodi. La temperatura interna è quindi omogenea.

MANUALE UTENTE DRY Electrodes Oven 5.200R GYS

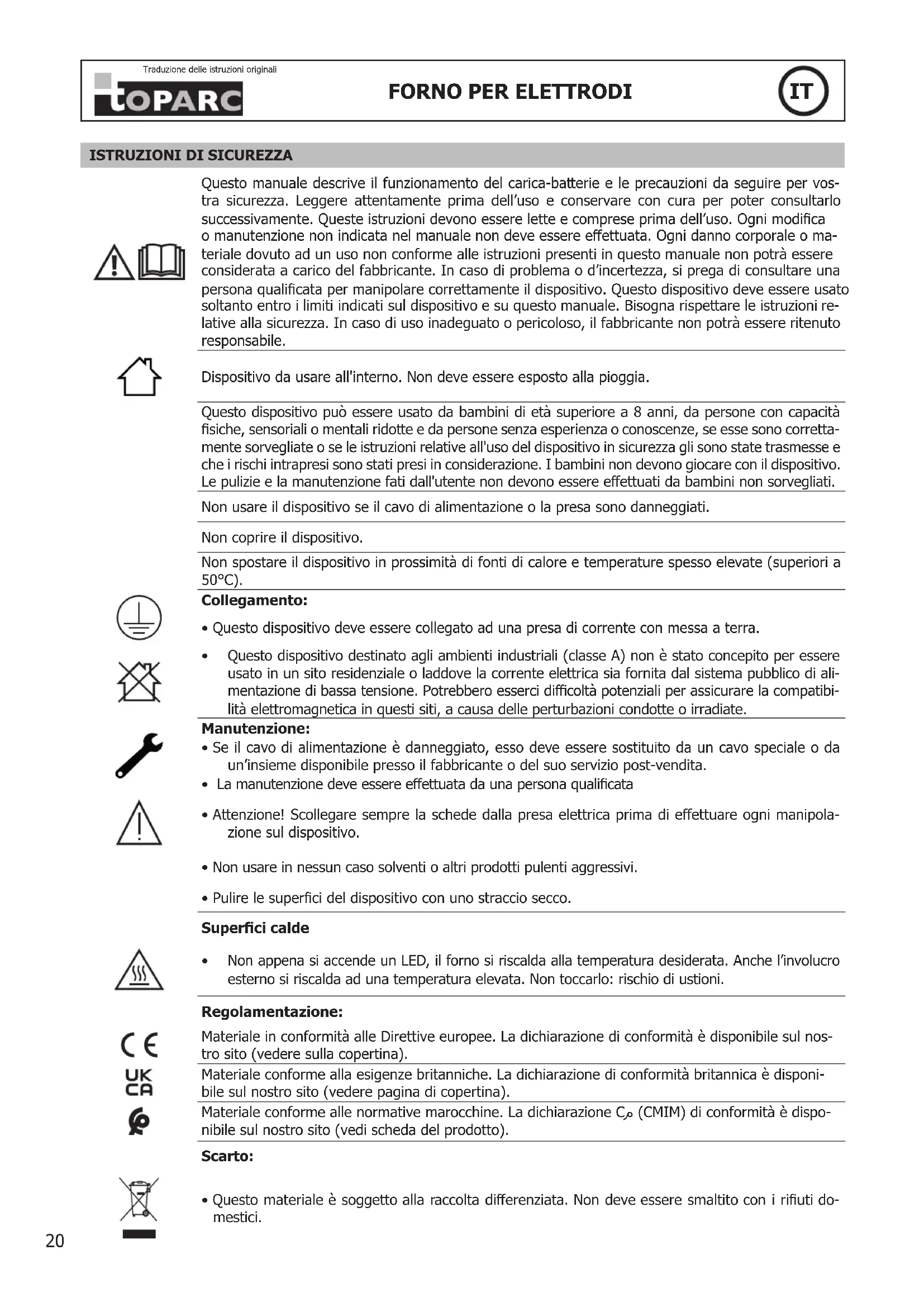

ISTRUZIONI DI SICUREZZA

Questo manuale descrive il funzionamento del carica-batterie e le precauzioni da seguire per vostra sicurezza. Leggere attentamente prima dell'uso e conservare con cura per poter consultarlo successivamente. Queste istruzioni devono essere lette e comprese prima dell'uso. Ogni modifica o manutenzione non indicata nel manuale non deve essere effettuata. Ogni danno corporale o materiale dovuto ad un uso non conforme alle istruzioni presenti in questo manuale non potrà essere considerata a carico del fabbricante. In caso di problema o d'incertezza, si prega di consultare una persona qualificata per manipolare correttamente il dispositivo. Questo dispositivo deve essere usato soltanto entro i limiti indicati sul dispositivo e su questo manuale. Bisogna rispettare le istruzioni relative alla sicurezza. In caso di uso inadeguato o pericoloso, il fabbricante non potrà essere ritenuto responsabile.

Dispositivo da usare all'interno. Non deve essere esposto alla pioggia.

Questo dispositivo può essere usato da bambini di età superiore a 8 anni, da persone con capacità fisiche, sensoriali o mentali ridotte e da persone senza esperienza o conoscenze, se esse sono correttamente sorvegliate o se le istruzioni relative all'uso del dispositivo in sicurezza gli sono state trasmesse e che i rischi intrapresi sono stati presi in considerazione. I bambini non devono giocare con il dispositivo. Le pulizie e la manutenzione fati dall'utente non devono essere effettuati da bambini non sorvegliati.

Non usare il dispositivo se il cavo di alimentazione o la presa sono danneggiati.

Non coprire il dispositivo.

Non spostare il dispositivo in prossimità di fonti di calore e temperature spesso elevate (superiori a 50°C).

Collegamento:

• Questo dispositivo deve essere collegato ad una presa di corrente con messa a terra.
• Questo dispositivo destinato agli ambienti industriali (classe A) non è stato concepito per essere usato in un sito residenziale o laddove la corrente elettrica sia fornita dal sistema pubblico di alimentazione di bassa tensione. Potrebbero esserci difficoltà potenziali per assicurare la compatibilità elettromagnetica in questi siti, a causa delle perturbazioni condotte o irradiate.

Manutenzione:

• Se il cavo di alimentazione è danneggiato, esso deve essere sostituito da un cavo speciale o da un'insieme disponibile presso il fabbricante o del suo servizio post-vendita.
• La manutenzione deve essere effettuata da una persona qualificata
• Attenzione! Scollegare sempre la schede dalla presa elettrica prima di effettuare ogni manipolazione sul dispositivo.
• Non usare in nessun caso solventi o altri prodotti pulenti aggressivi.
• Pulire le superfici del dispositivo con uno straccio secco.

Superfici calde

- Non appena si accende un LED, il forno si riscalda alla temperatura desiderata. Anche l'involucro esterno si riscalda ad una temperatura elevata. Non toccarlo: rischio di ustioni.

Regolamentazione:

Materiale in conformità alle Direttive europee. La dichiarazione di conformità è disponibile sul nostro sito (vedere sulla copertina).

Materiale conforme alla esigenze britanniche. La dichiarazione di conformità britannica è disponibile sul nostro sito (vedere pagina di copertina).

Materiale conforme alle normative marocchine. La dichiarazione C _o (CMIM) di conformità è disponibile sul nostro sito (vedi scheda del prodotto).

Scarto:

C ∈

UK CA

6

- Questo materiale è soggetto alla raccolta differenziata. Non deve essere smaltito con i rifiuti domestici.

DESCRIZIONE

Un forno per elettrodi è un dispositivo in cui gli elettrodi rivestiti sono mantenuti ad alta temperatura per ottimizzarne l'uso durante il lavoro in officina o in cantiere. I forni DRY sono progettati per ospitare da 5 a 10 persone. 10 kg di elettrodi con una lunghezza massima di 450 mm.

I 3 forni sono forniti con un cavo di alimentazione collegato ad una presa di corrente.

SPECIFICHE TECNICHE

		DRY 5.150 DRY	5.200 R DRY 10.350	R
Tensione	AC 230 V
	DC	60 V - 110 V
Potenza assorbita	230 V 238	W 800 W
	60 V - 110 V	50 - 100 W
Capacità dell'elettrodo 5 kg 10 kg
∅ cavo di alimentazione 0,5 mm2 1 mm2
Dimensioni 168 x 188 x 610 cm		228 x 228 x 605 cm
Peso		3,0 kg	3,2 kg	5,8 kg

UTILIZZAZIONE

1 - Collegare il cavo di alimentazione.
2 - Collegare la spina di rete.

	Temperatura media raggiunta dal forno
DRY5 .150 (060685)	150°C Massimo

DRY 5.200 R

1 - Collegare il cavo di alimentazione.
2 - Collegare la spina di rete.

3 - Impostare la temperatura (tra 50°C e 200°C)

	Temperatura media raggiunta dal forno
DRY 5.200R (060692)	200°C Massimo

DRY 10.350 R

1 - Inserire la spina di rete

2 - Premere il pulsante «ON»

3 - Impostare la temperatura (tra 50°C e 350°C)

	Temperatura media raggiunta dal forno
DRY10.350R (060708) 350°C	Massimo

INDICATORI DI RISCALDAMENTO

I tre forni sono dotati di un sistema di illuminazione per indicare lo stato di riscaldamento:

• LED rosso: il riscaldamento è in corso, l'apparecchio non ha ancora raggiunto la temperatura richiesta.
• LED verde: il dispositivo ha raggiunto la temperatura desiderata. Il forno è pronto a ricevere gli elettrodi rivestiti.

Non appena si accende un LED, il forno si riscalda fino alla temperatura desiderata. Anche il guscio esterno si riscalda ad alta temperatura. Non toccare il forno durante il suo funzionamento. Dopo lo spegnimento, attendere il raffreddamento completo prima di procedere con la manutenzione.

GARANZIA

La garanzia copre qualsiasi difetto di fabbricazione per 2 anni, a partire dalla data d'acquisto (pezzi e mano d'opera).

La garanzia non copre:

• Danni dovuti al trasporto.
- La normale usura dei pezzi (Es. : cavi, morsetti, ecc.).
- Gli incidenti causati da uso improprio (errore di alimentazione, cadute, smontaggio).
- I guasti legati all'ambiente (inquinamento, ruggine, polvere).

In caso di guasto, rinviare il dispositivo al distributore, allegando:

- la prova d'acquisto con data (scontrino, fattura...)
