Tipo di prodotto	Supporto TV (base)
Marca	LG
Modello	AMST20BB
Compatibilità TV	LG 49US762H0ZC, 55US762H0ZC
Dimensioni (L x P x A)	570 x 303 x 228 mm
Peso netto	3,2 kg
Materiale	Plastica e metallo
Angolo di rotazione	20° verso sinistra o destra
Inclinazione	Regolabile
Fissaggio al tavolo	Sì (viti M5 incluse)
Accessori inclusi	Base di supporto, 2 viti, 2 rondelle, 2 dadi
Installazione	Richiede 2 persone
Manutenzione	Pulire con un panno morbido e asciutto
Sicurezza	Superficie piana e stabile, non lasciare che i bambini ci salgano sopra
Garanzia	Non copre i danni dovuti a elementi non approvati
Riparabilità	Contattare il servizio clienti per i pezzi di ricambio

Domande frequenti - AMST20BB LG

Come assemblare il supporto TV AMST20BB?

Posiziona lo schermo a faccia in giù su un panno morbido, quindi fissa la base di supporto utilizzando le viti fornite. Stringi le viti moderatamente per evitare di danneggiare il supporto. Si consiglia l'aiuto di due persone per sollevare il televisore.

Quali televisori sono compatibili con questo supporto?

Questo supporto è compatibile con i modelli LG 49US762H0ZC e 55US762H0ZC.

Posso inclinare o ruotare il televisore con questo supporto?

Sì, il supporto consente una rotazione di 20 gradi verso sinistra o destra e un'inclinazione regolabile per un migliore angolo di visione.

Come fissare il supporto a un tavolo per maggiore sicurezza?

Utilizza le viti, le rondelle e i dadi forniti. Per un fissaggio di tipo A, usa viti M5 di lunghezza adeguata (profondità del tavolo + 8-10 mm). Per il tipo B, gli accessori sono inclusi.

Quali strumenti sono necessari per l'assemblaggio?

È necessario un cacciavite adatto alle viti fornite (probabilmente a croce). Verifica che le viti siano ben strette ma senza eccesso.

Il supporto può essere utilizzato per un fissaggio a muro?

No, questo supporto è progettato per l'installazione su tavolo o scrivania. Per un fissaggio a muro, utilizza un supporto murale approvato LG.

Come pulire il supporto TV?

Pulisci delicatamente la superficie con un panno morbido e asciutto. Evita prodotti abrasivi o solventi che potrebbero danneggiare la finitura.

È possibile acquistare pezzi di ricambio per questo supporto?

Contatta il servizio clienti LG o il tuo rivenditore per ottenere pezzi di ricambio o accessori opzionali.

Cosa fare se il televisore pende dopo l'installazione?

Verifica che le viti siano correttamente serrate. Se il problema persiste, assicurati che il supporto sia su una superficie piana. Un serraggio eccessivo può danneggiare le viti.

Il supporto è abbastanza robusto per un televisore da 55 pollici?

Sì, il supporto è progettato per televisori LG da 49 e 55 pollici dei modelli specificati. Rispetta le istruzioni di sicurezza e utilizza su una superficie stabile.

MANUALE UTENTE AMST20BB LG

Leggere attendamente il presente manuale prima di utilizzato l'apparecchio e conservarlo come riferimento futuro.

AM-ST19BA

AM-ST18CA

AM-ST18CB

AM-ST19CA

AM-ST19CC

AM-ST20BB

2

• L'imagine molto di seguito potrebbe essere diversa dal prodotto in uso.

Istruzioni sulla sicurezza

Questo significato serve ad avvisare l'utente della presenza di istruzioni importanti sul funzionamento e sulla manutenzione (riparazione) all'interno della documentazione fornita con l'apparecchio.

Leggere attendamente queste istruzioni di sicurezza prima di utilizzare il prodotto.

• Poiche il prodotto è molto pesante, per solleverlo o spostarlo sono necessarie almeno due persone.
• Il prodotto potrebbe cadere, causando malfunzionamenti o lesioni alle persone.
  Impedire ai bambini di arrampicarsi o appendersi al prodotto.
• Il prodotto potrebbe cadere, causando lesioni alle persono o perfino la morte.
  Non installare il prodotto in luogi instabili, soggetti a vibratione o in luogi in cui il prodotto non sia sostenegro appieno (come un ripiano traballante o inclinato).
• Il prodotto potrebbe cadere o rovesciarsi, causando lesioni alle persono o malfunzionamento.
• Posizione il prodotto su una superficie pianà e stabile.
• Il prodotto potrebbe cadere e causare lesions alle persone.
• Quando si sposta o si maneggia un prodotto montato con il supporto,fare attenzione a non danneggiare l'esterno.
• Quando sulla superficie è presente una macchia o un'impronta digitale, pulirla delicatamente.
• Quando si rimuove una macchia, non applicare eccessiva forza per evitare di graffiare o colorire il prodotto.

Montaggio e preparazione

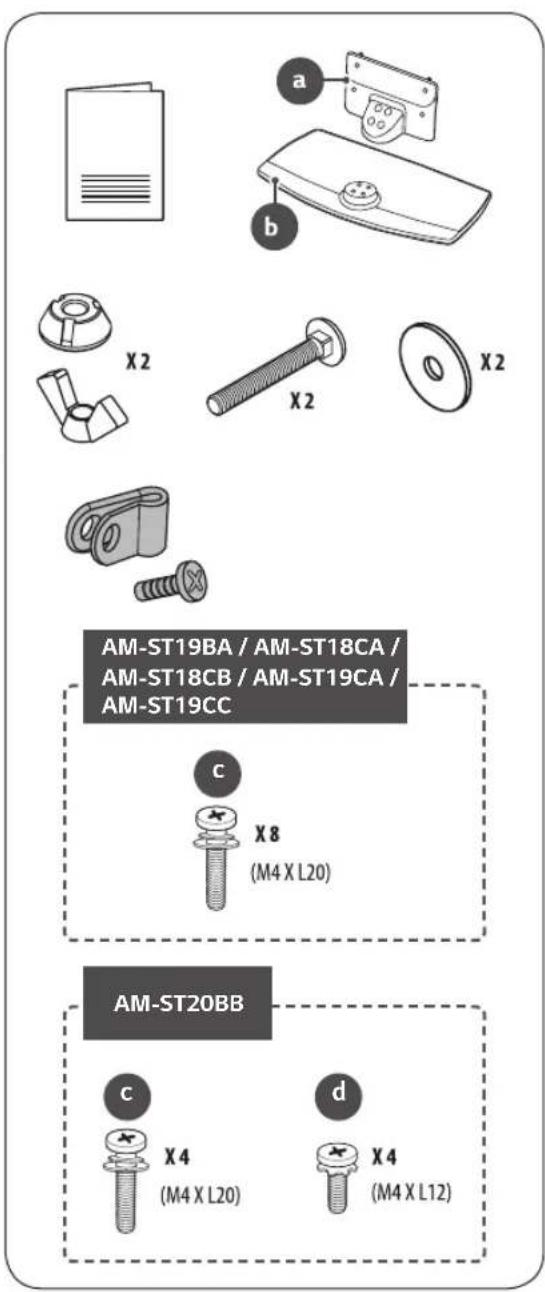

Accessori

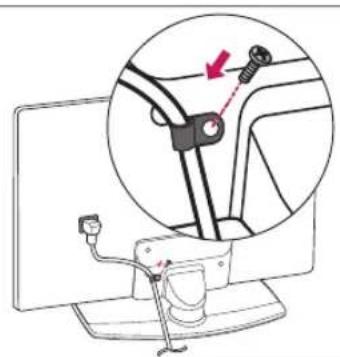

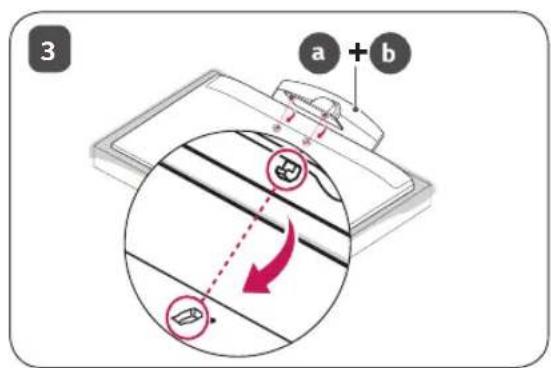

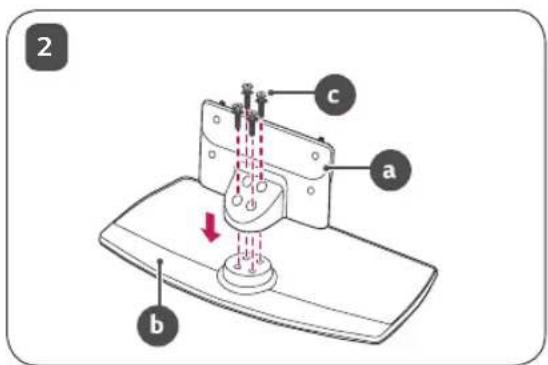

Montaggio del supporto

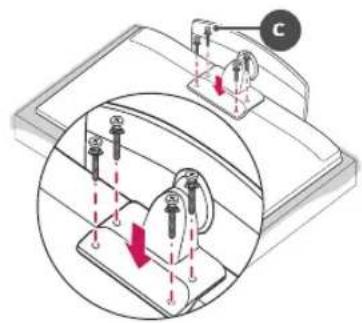

AM-ST19BA / AM-ST18CA / AM-ST18CB / AM-ST19CA / AM-ST19CC

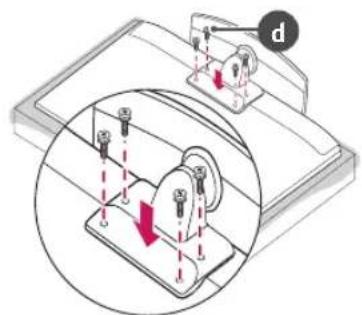

AM-ST20BB

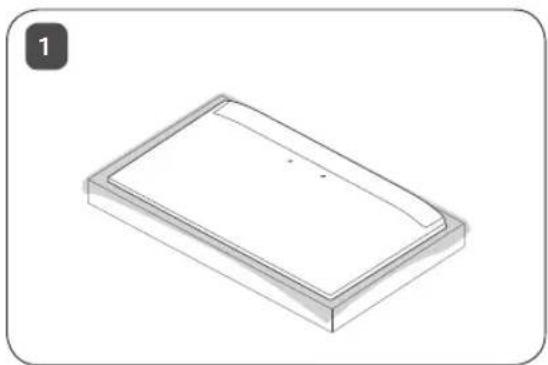

Per montare il supporto, posizionarlo su un cavolo o sua superficie piana con lo schermo rivolto versus il basso. Sistemare prima un panno morbido e soffice sulla superficie, quando posizionare il prodotto sopra il panno per evitare che lo schermo venga danneggiato.

• Durante il montaggio del supporto, controllare che le viti siano completeness serrate. (Se le viti non sono completeness serrate, il prodotto potrebbe inclinarsi in avanti dopo l'installazione.) Evitare di serrare le viti con forza eccessiva perché altrimenti la parte di giunizione delle viti potrebbe consumarsi e le viti potrebbero staccarsi.

Non applicare sostanze estranee (oli, lubricanti, ecc.) alle viti durante il montaggio del prodotto.

• Potrebbero causare danni al prodotto.

• Prima di installare un supporto per montaggio a parete, smontare il supporto seguendo la procedura per montare il supporto in ordine inverso.

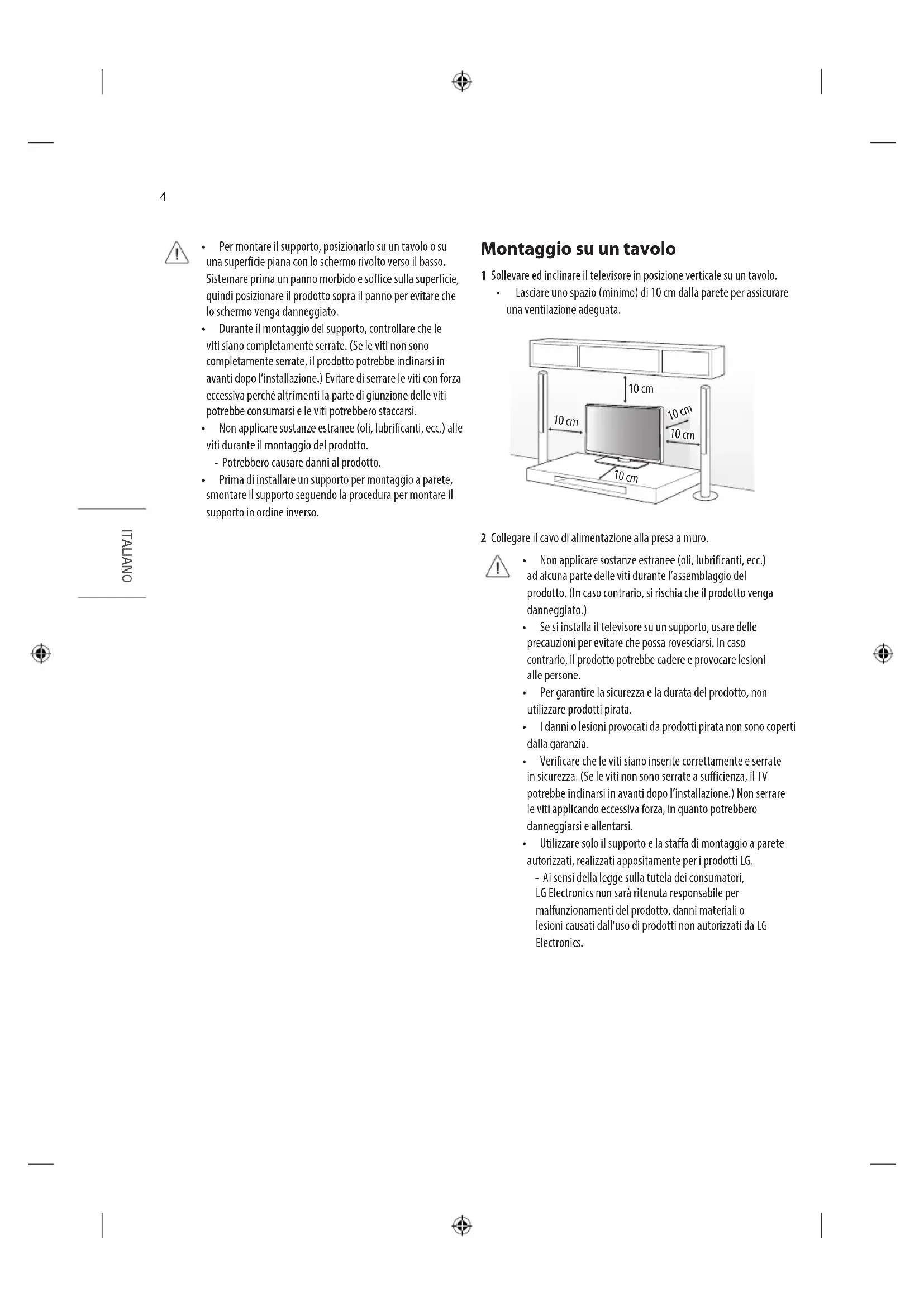

Montaggio su un ravolo

1 Sollevare ed inclinare il teilevisore in posizione verticale su un ravolo.

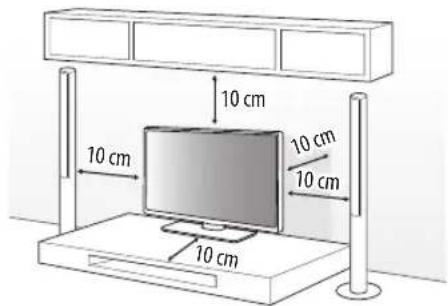

• Lasciare uno spazio (minimo) di 10 cm alla partete per assicurare una ventilazione adeguata.

2 Collegare il cavo di alimentazione alla presa a muro.

Non applicare sostanze estranee (oli, lubricanti, ecc.) ad alcuna parte delle viti durante l'assemblaggio del prodotto. (In caso contrario, si rischia che il prodotto venga danneggiato.)
- Se si installa il teilevisore su un supporto, usare delle precauzioni per evitare che possa rovesciarsi. In caso contrario, il prodotto potrebbe cadere e provocare lezioni alle persone.
Per garantire la sicurezza e la durata del prodotto, non utilizzato prodotti pirata.
- I danni o lesions provocati da prodotti pirata non sono coperti alla garanzia.
- Verificare che le viti siano inserte correttamente e serrate in sicurezza. (Se le viti non sono serrate a sufficientia, il TV potrebbe inclinarsi in avanti dopo l'installazione.) Non serrare le viti applicandoccessiva forza, in quanto potrebbero danneggiarsi e allentarsi.
Utilizzare solo il supporto e la staffa di montaggio a parete autorizzati, realizzati appositamente per i prodotti LG.

• Ai sensi della legge sulla tutela dei consumatori, LG Electronics non sare ritenuta responsable per malfunzionamenti del prodotto, danni materiali o lesions causati dall'uso di prodotti non autorizzati da LG Electronics.

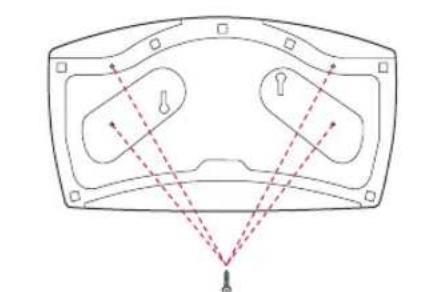

Fissaggio del TV su un ravolo

(in base al modello)

AVVISO: É necessario fissare il TV a un ravolo per evitare potenziali cause di lesions o danni al prodotto dovute al movimento in avanti o indietro.

Tip A
4 viti

(Non in dotazione con il TV)

Vite: M5 x L (*L: Profondità tavolo + 8~10 mm)
es. Profondità tavolo: 15 mm; Vite: M5 x L25

Tipo B

2 Viti per il fissaggio del supporto,

2 Rondelle per il fissaggio del supporto,
2 Dadi per il fissaggio del supporto
(In dotazione con il TV)

Fissaggio della TV alla parete

1 Inserire e fissare i bulloni a occhiello o le staffe del teilevisore e i bulloni sul retro del teilevisore.
Se vi sono bulloni inserti nella posizione dei bulloni a occhiello, rimuoverli.
2 Montare le staffe con le viti sulla parete. Far corrispondere la posizione della staffa e dei bulloni acchiello sul retro del teilevisore.
3 Legare strettamente i bulloni a occhiello alle staffe con una corda robusta. Assicurarsi di mantenere la corda orizzontale con la superficie piatta.
Utilizzare un piano o un mobile sufficientemente grande e robusti da sostenere correttamente il tevisore.
- Staffe, bulloni e corde non sono forniti. É possible acquistare gli accessori optionali presso il rivenditore locale di fiducia.

Regolazione dell'angolazione del teilevisore per una migliorare visione

Ruotare di 20 gradi a sinistra o a destra e regolare l'angolo del tevisore per adattarlo alla visione.

• Fare attenzione alle dita quando si regola l'angolazione della TV.

• Se le mani o le dita restano incastrate, ci si puo ferire. Se si inclina eccessivamente il prodotto, potrebbe cadere causando lesioni o danni.

Specifiche

AM-ST19BA
Modello	43UT782H0ZA 43UT782V0ZA 43UT782V0ZC 43UT782H1ZA 43UT782V2ZA
L x P x A (mm) 570 x 303 x 235,1
Peso (kg) 3,2

AM-ST18CA
Modello	43/49UU662H-ZE 49UT662H2ZB 49UT662H0ZB
L x P x A (mm) 570 x 303 x 299,2
Peso (kg) 3,2

AM-ST18CB
Modello 55UU662H-ZE
L x P x A (mm) 570 x 303 x 227
Peso (kg) 3,2

AM-ST19CA
Modello	43UT662H0ZC 43UT662H2ZC 43US662H0ZC 43US665H0ZC 43US342H0ZC
L x P x A (mm) 570 x 303 x 228,7
Peso (kg) 3,2
AM-ST19CC
Modello	55UT662H0ZC 55UT662H2ZC 50/55US662H0ZC 50/55US665H0ZC 50/55US342H0ZC
L x P x A (mm) 570 x 303 x 26,0
Peso (kg) 3,2

AM-ST20BB
Modello	49US762H0ZC 55US762H0ZC
L x P x A (mm) 570 x 303 x 28
Peso (kg) 3,2

LG

Life's Good

Il modello e il numero di series del prodotto si trovano sul retro e su un lato del prodotto. Annotarli qui di seguito affinché siano disponibili qualora fosse necessario contattare l'assistenza.

Modello

Numero di serie
