Tipo de producto	Soporte TV (base)
Marca	LG
Modelo	AMST20BB
Compatibilidad TV	LG 49US762H0ZC, 55US762H0ZC
Dimensiones (An x Pr x Al)	570 x 303 x 228 mm
Peso neto	3,2 kg
Material	Plástico y metal
Ángulo de rotación	20° hacia la izquierda o la derecha
Inclinación	Ajustable
Fijación al escritorio	Sí (tornillos M5 incluidos)
Accesorios incluidos	Pie de soporte, 2 tornillos, 2 arandelas, 2 tuercas
Instalación	Requiere 2 personas
Mantenimiento	Limpiar con un paño suave y seco
Seguridad	Superficie plana y estable, no permitir que los niños trepen
Garantía	No cubre daños debidos a elementos no aprobados
Reparabilidad	Contactar al servicio al cliente para piezas de repuesto

Preguntas frecuentes - AMST20BB LG

¿Cómo ensamblar el soporte TV AMST20BB?

Coloque la pantalla boca abajo sobre un paño suave, luego fije el pie de soporte con los tornillos incluidos. Apriete los tornillos moderadamente para evitar dañar el soporte. Se recomiendan dos personas para levantar el televisor.

¿Qué televisores son compatibles con este soporte?

Este soporte es compatible con los modelos LG 49US762H0ZC y 55US762H0ZC.

¿Puedo inclinar o girar el televisor con este soporte?

Sí, el soporte permite una rotación de 20 grados hacia la izquierda o la derecha y una inclinación ajustable para un mejor ángulo de visión.

¿Cómo fijar el soporte a un escritorio para mayor seguridad?

Utilice los tornillos, arandelas y tuercas incluidos. Para una fijación tipo A, use tornillos M5 de una longitud adecuada (profundidad de la mesa + 8 a 10 mm). Para el tipo B, los accesorios están incluidos.

¿Qué herramientas son necesarias para el ensamblaje?

Se necesita un destornillador adecuado para los tornillos incluidos (probablemente de estrella). Verifique que los tornillos estén bien apretados pero sin exceso.

¿Se puede usar el soporte para una fijación en la pared?

No, este soporte está diseñado para una instalación sobre mesa o escritorio. Para una fijación en la pared, use un soporte mural aprobado por LG.

¿Cómo limpiar el soporte TV?

Limpie suavemente la superficie con un paño suave y seco. Evite productos abrasivos o solventes que puedan dañar el acabado.

¿Es posible comprar piezas de repuesto para este soporte?

Contacte al servicio al cliente de LG o a su distribuidor para obtener piezas de repuesto o accesorios opcionales.

¿Qué hacer si el televisor se inclina después de la instalación?

Verifique que los tornillos estén correctamente apretados. Si el problema persiste, asegúrese de que el soporte esté sobre una superficie plana. Un apriete excesivo puede dañar los tornillos.

¿Es el soporte lo suficientemente resistente para un televisor de 55 pulgadas?

Sí, el soporte está diseñado para televisores LG de 49 y 55 pulgadas de los modelos especificados. Respete las instrucciones de seguridad y úselo sobre una superficie estable.

MANUAL DE USUARIO AMST20BB LG

Antes de utiliser el equipo, lea este manual con atencion y conservelo para consultarlo cuando lo necesse.

AM-ST19BA

AM-ST18CA

AM-ST18CB

AM-ST19CA

AM-ST19CC

AM-ST20BB

• LaImagen所提供auedevariarrespectoaladerespuarto.

Instrucciones de seguridad

Este*simboloiene comoOBJECTOalertaral usuariode la presencia deimportantes instruccionedesmantimiento yfunacionamento enladocumentacionqueacompanaal producto.

Lea detenidamente estas instrucciones de seguridad antes de utiliser el producto.

• Se necesitan al menos dos pessoas para levantar o mover el producto ya que es pesado.
• El producto podría caer ydeojar de funcinar o provocar lesiones.
• No permitted that the children are not allowed to eat, drink or play with food.
• El producto podría caer y provocaciones o incluso la muerte.
• No instale el producto en una zona poco estable o que reciba vibraciones ni en un lugar en que no está totalmente bajo (tal como una estantería floja o inclinada).
• El producto podría caer o volcarse y provocar lesiones o dejar de funciona.
  Ubique el producto sobre un sueño plano y firme.
• El producto podria caerse y provocaciones.
• Tenga cuidado de no danar el exterior del producto al moverlo o Manipularlo+junto con el soporte de monitor ya ensamblado.
• En caso de que haya una mancha o marcas de dedos en la superficie, limpiela con cuidado.
• Cuando quite manchas, no haga demasiada fuerza ya que podra rayar o decolorar el producto.

Montaje y preparación

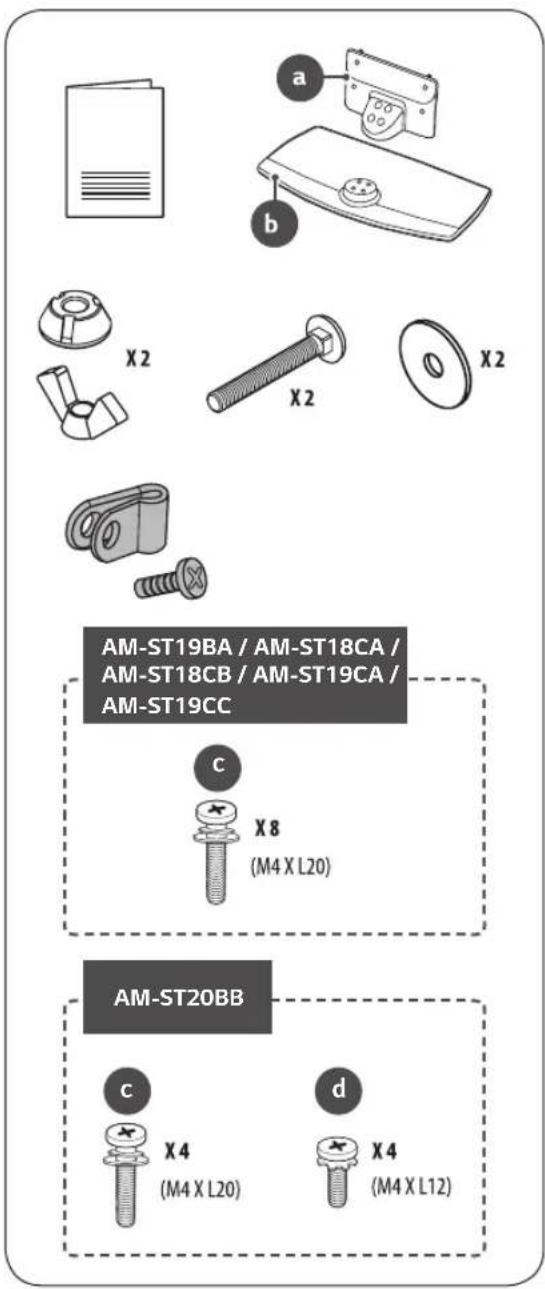

Accesorios

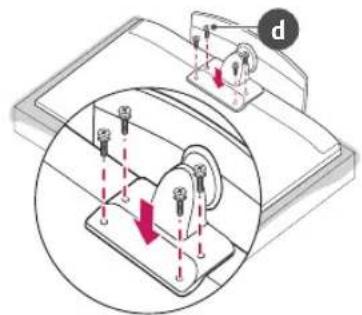

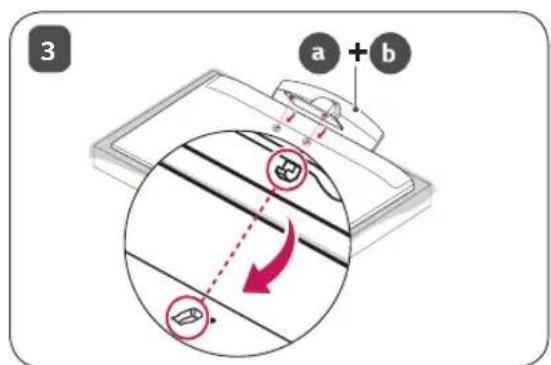

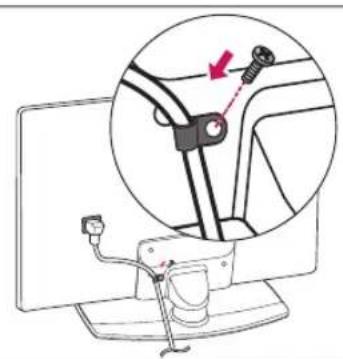

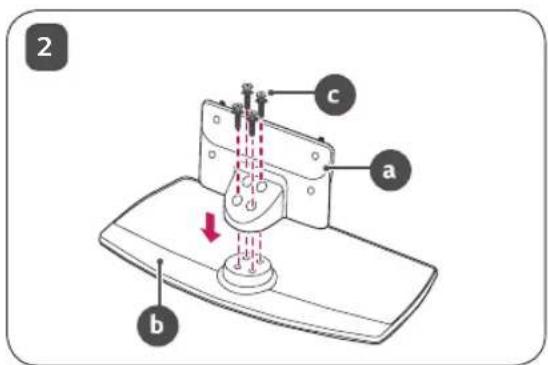

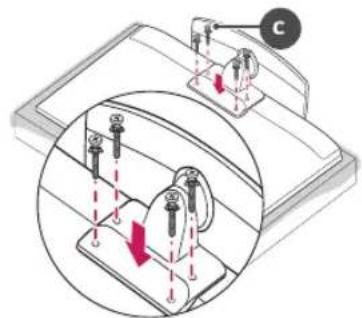

Cómo montar el soporte

AM-ST19BA/AM-ST18CA/AM-ST18CB/AM-ST19CA/AM-ST19CC

AM-ST20BB

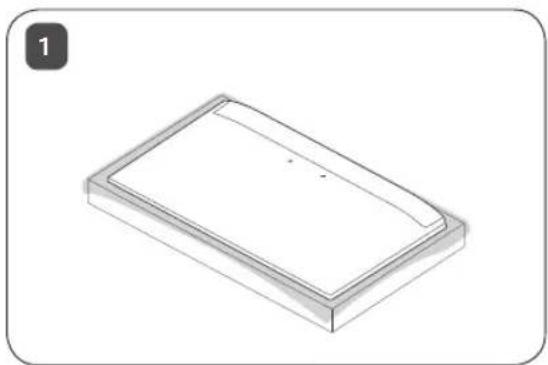

• Para montar el soporte, Coloque el producto sobre una mesa o suejo plano con la pantalla hacía abajo. Antes de hacerlo, Coloque en el lugar unaTELAsuaveymullida sobrela que luigo apoyar el producto para asi evaporar que se dae la pantalla.

• Al montar el soporte, compruebe que los tornillos estén bien ajustados. (Si no lo está, el producto podra inclinarse hacía delante tras su instalación.) Evite ajustardemasiado los tornillos dato que podra desgastar el orificio y这些东西 podrian salirse.

• Al montar el producto, no use sustancias extranas (aceites, lubricantes, etc.) en los tornillos.

• Esto puede darar el producto.

• Antes de instalar un soporte de pared, desmonte el soporte de base. Paraarlo, siga los pasos de montaje en elorden inverso.

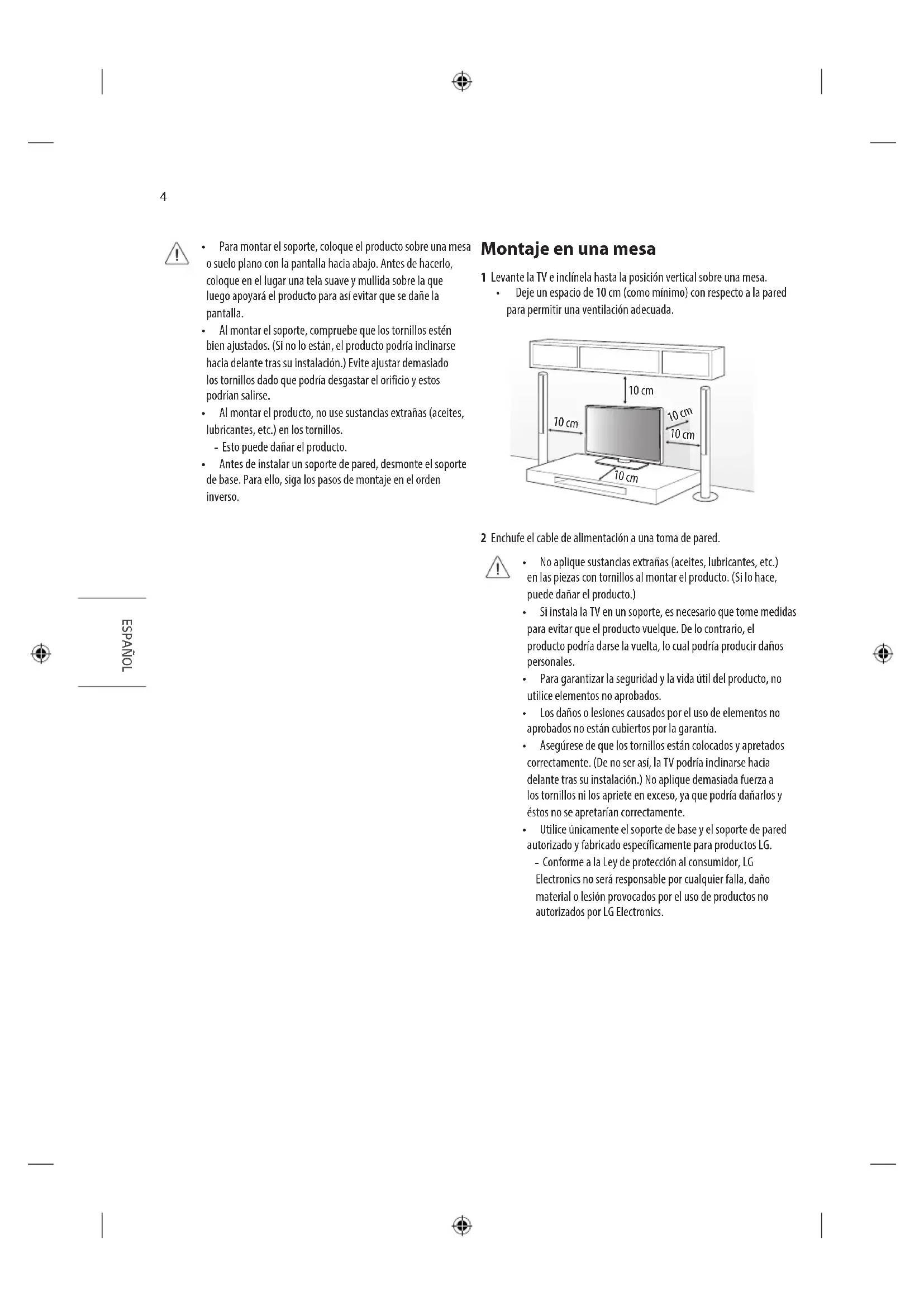

Montaje en una mesa

1 Levante la TV e inclina la hasta la posicion vertical sobre una mesa.

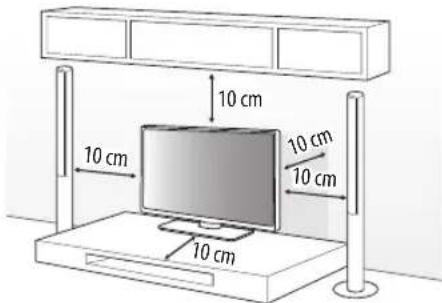

• Deje un espio de 10cm (como微量元素) con besoin a la pared para permitir una ventilacion adecuada.

2 Enchufe el cable de alimentacion a una toma de pared.

• No aplique sustancias extrañas (aceites, lubricantes, etc.) en las piezas con tornillos al montar el producto. (Si lo hace, pueda darar el producto.)
• Si instalala la TV en un soporte, esnecessary que tome medidas para evitar que el producto vuelque. De lo contrario, el producto podra darse la vuelta, locial podria produir daños personales.
• Para garantizar la seguridad y la vida uyil del producto, no utilise elementos no aprobados.
• Los danios o lesiones causados por el uso de elementos no aprobados no está cubiertos por la garantía.
• Asegürese de que los tornillos están colocados ycretados correctamente. (De no ser asi, la TV podra inclinarse hacer delante tras su instalacion.) No aplique demasiada fuerza a los tornillos ni los apriete en exceso, ya que podra dañarlos y esteos no se apretarian correctamente.

• Utilice unicamente el soporte de base y el soporte de pared autorizzato y fabricado asignificamente para productos LG.

• Conforme a la Ley de proteccion al consumidor, LG Electronics no sera responsable porrialquier falla,dano material o lesion provocados por el uso de productos no autorizados por LG Electronics.

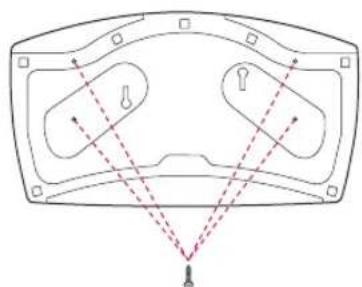

Fijación de la TV sobre un escritorio

(En configuración del Modelo)

ADVERTENCIA: La TV debe anclarse al escritorio para que no se mueva hacía adelante o hacía extras, provocando posibles daños personales o al producto.

Tip A
4 tornillos (No suministrado con la TV)

Tornillo: M5 x L (*L: Profundidad de la mesa + 8~10 mm)
Ejemplo - Profundidad de la mesa : 15 mm, Tornillo: M5 x L25

1 Inserte y apriete los cancamos o los soportes y los permos de la TV en la parte posterior de esta.
- Si hay pernos insertados en la posicion de los cancamos, quite primero los pernos.
2 Monte las abrazaderas de pared junto con los permos en la pared. Haga coincidir laubicacion del soporte de pared y los cancamos en la parte posterior de la TV.
3 Conecte los cancamos y las abrazaderas de pared firmamente con una cuerda resistente. Asegürese de mantener la;cuerda horizontal con besoin a la superficie plana.

• Utilice una plataforma o una carcasa que sea lo suficientamente resistente y grande como para soportar la TV de forma segura.
• Los soportes, pernos y cuerdas no se suministran. Puede solicitar accesos adiconciones a su distribuidor local.

Ajuste del ángulo de la TV según la perspectiva

Gire la TV 20 grados hacía la izquierda o la derecha y ajuste el ángulo de la TV según su perspectiva.

• Tenga cuidado de no pillarse los dedos al ajustar el ángulo del producto.

• Pueden producirse danos personales si se pilla las manos o los dedos. Si el producto se inclina demasiado, pueda caerse y causar danos personales o en el producto.

Especificaciones

AM-ST19BA
Modelo	43UT782H0ZA
	43UT782V0ZA
	43UT782V0ZC
	43UT782H1ZA
	43UT782V2ZA
Ancho x profundidad x alto (mm)	570 x 303 x 235,1
Peso (kg)	3,2

AM-ST18CA
Modelo	43/49UU662H-ZE 49UT662H2ZB 49UT662H0ZB
Ancho x profundidad x alto (mm)	570 x 303 x 299,2
Peso (kg)	3,2

AM-ST18CB
Modelo 55UU662H-ZE
Ancho x profundidad x alto (mm) 570 x 303 x 227
Peso (kg) 3,2

AM-ST19CA
Modelo	43UT662H0ZC 43UT662H2ZC 43US662H0ZC 43US665H0ZC 43US342H0ZC
Ancho x profundidad x alto (mm)	570 x 303 x 228,7
Peso (kg)	3,2
AM-ST19CC
Modelo	55UT662H0ZC 55UT662H2ZC 50/55US662H0ZC 50/55US665H0ZC 50/55US342H0ZC
Ancho x profundidad x alto (mm)	570 x 303 x 226,0
Peso (kg) 3,2

AM-ST20BB
Modelo	49US762H0ZC 55US762H0ZC
Ancho x profundidad x alto (mm)	570 x 303 x 228
Peso (kg)	3,2

LG

Life's Good

El número de series y el modelo del producto está situados en la parte posterior y en un lateral del mesmo. Anótelos por si alguna vez nécessita assistencia.
