MANUALE UTENTE EGS6648NOX ELECTROLUX

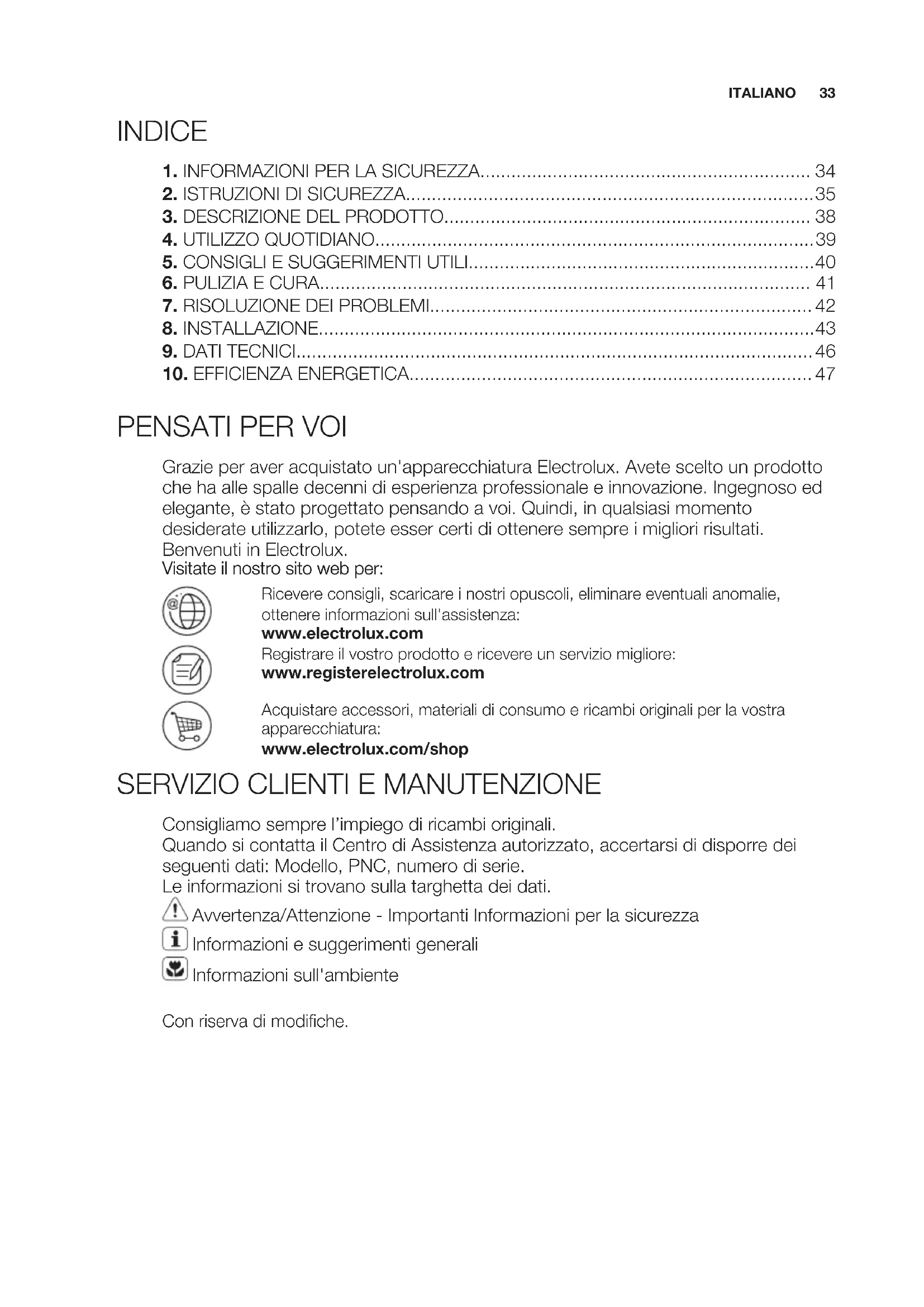

IT PIANO COTTURA ISTRUZIONI PER L'USO 33

CONTENTS

1.SAFETY INFORMATION. 3
2.SAFETYINSTRUCTIONS 4
3.PRODUCT DESCRIPTION. 7
4.DAILYUSE 7
5. HINTS AND TIPS 8
6.CARE AND CLEANING. 9
7.TROUBLESHOOTING 10
8. INSTALLATION 11
9. TECHNICAL INFORMATION 14
10. ENERGY EFFICIENCY 15

Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a voi. Quindi, in qualsiasi momento desiderate utilizzato, potete esser certi di ottenerere sempre i migliorori risultati.

Benvenuti in Electrolux.

Visitate il nostro site web per:

Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza:

www.electrolux.com

Registrarilevostro prodotto ericevere un servizio migliorare:

www.registerelectrolux.com

Acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura:

www.electrolux.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Consigliamo sempre l'impiego di ricambi originali.

Quando si contatta il Centro di Assistenza autorizzato, accertarsi di disporre dei seguenti dati: Modello, PNC, numero di serie.

Le informazioni si trovano sulla targhetto dei dati.

! Awertenza/Attenzione - Importanti Informazioni per la sicurezza

i Informazioni e suggerimenti generali

Informazioni sull'ambiente

Con riserva di modifiche.

1. INFORMAZIONI PER LA SICUREZZA

Leggere attendamente le istruzioni fornite prima di installare e utilizzato l'apparecchiatura. Il produttore non è responsabile se un'installazione ed un uso non corretto dell'apparecchiatura provocano lesioni e danni. Tenere sempre le istruzioni a portata di mano come riferimento futuro.

1.1 Sicurezza dei bambini e delle persone vulnerabili
- Questa apparecchiatura più essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o seistruiti relativamente all'uso dell'apparecchiatura e se hanno compreso i rischi coinvolti.
Non consentire ai bambini di giocare con l'apparecchiatura.
- Tenere i materiali di imballaggio al di fuori della portata dei bambini.
- Tenere i bambini e gli animali domestici lontano dall'apparecchiatura durante il funzionamento o raffreddamento. Le parti accessibili sono incandescenti.
- Se l'apparecchiatura dispone di un dispositivo di sicurezza per i bambini, consigliamo di attivarlo.
- La pulizia e gli interventi di manutenzione non devono essere eseguiti dai bambini alla supervisione.
- Tenere lontani i bambini al di sotto dei 3 anni se non costamente supervisionati.

1.2 Avertenze di sicurezza generali

• L'apparecchiatura e le parti accessibili si riscaldano molto durante l'uso. Non toccare le resistenze.

• Non utilizzato un timer esterno o un sistema di controllo remotoDistincto perMETTERE in funzione l'apparecchiatura.

• Non lasciare mai il piano di cottura incustodito durante la preparazione di cibi in quanto olio e grassi potrebbero provocare un incendio.

• Non tentare mai di spegnere un incendio con dell'acqua; spegnere l'apparecchiatura e coprire le fiamme ad es. con un coperchio o una coperta di protezione dal fuoco.
  Non conservare nulla sulle superfici di cottura.
• Oggetti metallici quali coltelli, forchette, cucchiai e coperchi non dovrebbero essere posti sulla superficie del piano di cottura in quanto posso diventare caldi.
  Non usare una pulitrice a vapore per pulire l'apparecchiatura.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un technique autorizzato o da una persona qualificata per evitare situazioni di pericolò.
• Quando l'apparecchiatura è collegata direttamente all'alimentazione elettrica, è necessario un interrottore isolante onnipolare. è necessario che l'apparecchiatura si scolleghi completamente alla rete conformmente alle condizioni della categoria Ill relativa alla sovratensione. Il cavo di terra è escluso.
• Quando si collega il cavo di alimentazione, assicurarsi che non sia a contatto diretto (ad es. mediante l'impiego di manicotti di isolamento) con parti che possono raggiungere temperature superiori ai 50^ .

2. ISTRUZIONI DI SICUREZZA

Questa apparecchiatura è adatta ai

seguenti mercati: IT

2.1 Installazione

ATTENZIONE!

L'installazione dell'apparecchiatura devesessere eseguita da personale qualificato.

• Rimuovere tutti i materiali di imballaggio.

• Non installment outilizzare
  I'apparecchiatura se è danneggiata.

• Attenersi alle istruzioni fornite insieme all'apparecchiatura.
• É necessario rispetto la distanza minima dalle altre apparecchiature.
• Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è molto pesante. Indossare sempre guanti di sicurezza.

• Proteggere le superfici di taglio con un materiale di tenuta per evitare che l'umidità causi dei rigonfiamenti.

• Proteggere la base dell'apparecchiatura da vapore e umidità.
  Non installare l'apparecchiatura accanto ad una porta o sotto una finestra, per evitare che pentole calde cadano dall'apparecchiatura quando la porta o la finestra sono aperte.

• Se l'apparecchiatura viene installata sopra dei cassetti, assicurarsi che lo spazio, tra la base dell'apparecchiatura e il cassetto superiore, sia sufficiente per il ricircolo d'aria.
• La base dell'apparecchiatura può surriscaldarsi. Si consiglia di prevedere un pannello divisorio in materiale non infiammabile al di fatto dell'apparecchiatura per renderere inaccessibile la base.

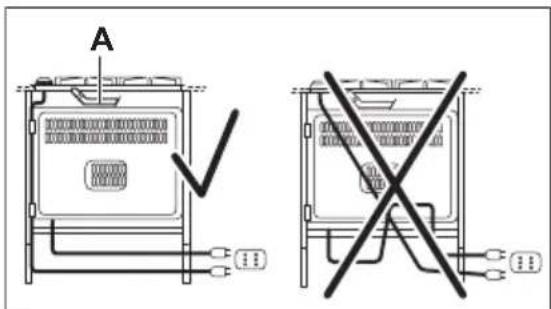

2.2 Collegamento elettrico

ATTENZIONE!

Rischio di incendio e scossa elettrica.

• Tutti i collegamenti elettrici devono essere realizzati da un elettricista qualificato.
• L'apparecchiatura deve disporre di una messa a terra.
• Prima di qualsiasi intervento, è necessario verificare che l'apparecchiatura sia scollegata alla rete elettrica.
• Verificare che i dati elettrici riportati sulla targhetto dei dati corrispondano a quelli dell'impianto. In caso contrario, contattare un elettricista.
• Verificare che l'apparecchiatura sa installata correttamente. L'allenamento di un collegamento elettrico o di una spina (ove previsti) può provocare il surriscaldamento del terminale.
• Utilizzare il cavo di alimentazione appropriato.
• Evitare che i collegamenti elettrici si aggrovigli.
• Assicurarsi che la protezione da scosse elettriche sua installata.
• Utilizzare il morsetto fermacavo sul cavo.
• Assicurarsi che il cavo di alimentazione o la spina (ove prevista) non sfiori l'apparecchiatura calda o pentole calde

quando si collega l'apparecchiatura alle prese vicine

Nonutilizzare prese multiple e prolunghe.
- Accertarsi di non danneggiare la spina e il cavo (ove previsti). Contattare il nostro Centro di Assistenza autorizzato o un elettricista qualificato per sostituire un cavo danneggiato.
- I dispositivi di protezione da scosse elettriche devono essere fissati in modo tale da non poter essere disattivati sulla'uso di attrezzi.
- Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile durante l'installazione.
- Nel caso in cui la spina di corrente sia allentata, non collegarla alla presa.
Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare sempre dalla spina.
Serviri unicamente di dispositivi di isolamento adeguati: interruptori automatici, fusibili (quelli a tappo devono essere rimossi dal portafusibile), sganciatori per currenti di quasto a terra e rele.
- L'impianto elettrico deve essere dotato di un dispositivo di isolamento che consenta di scollegare l'apparecchiatura alla presa di corrente a tutti i poli. Il dispositivo di isolamento deve avere una larghezza dell'apertura di contatto non inferiore ai 3 mm.

2.3 Collegamento gas

• Tutti i collegamenti del gas devono essere eseguiti da una persona qualificata.
• Prima di procedere con l'installazione, verificare che le condizioni di distribuzione locale (pressione e tipo di gas) e i valori preimpostati dell'apparecchiatura siano compatibili.
• Adottare le misure necessarie per garantire una corretta circolazione d'aria intorno all'apparecchiatura.
• Le informazioni relative all'alimentazione del gas si trovano sulla targhetto dei dati.
• La presente apparecchiatura non è collegata a un disposativo per

I'evacuazione dei residi di combustione. Assicurarsi di collegare l'apparecchiatura conformmente alle disposizioni vigenti sull'infallazione. Fare attenzione ai requisiti relativi ad un'adeguata ventilazione.

2.4 Utilizzo

ATTENZIONE!

Rischio di lesions, ustioni o scosse elettriche.

Rimuovere tutti i materiali di imballaggio, le etichette e la pellicola protettiva (ove presente) prima del primo utilizzato.
Utilizzare l'apparecchiatura in un ambiente domestico.
- Non apportare modifiche alle specifiche di questa apparecchiatura.
- Accertarsi che le fissure di ventilazione non siano ostruite.
Non lasciare mai l'apparecchiatura incustodita durante il funzionamento.
- Specnere la zona di cottura dopo agli utilizzato.
Non appoggiare posate o coperchi sulle zone di cottura. Possono diventare roventi.
Non mettere in funzione l'apparecchiatura con le mani umide o quando c'è un contatto con l'acqua.
Non utilizzato l'apparecchiatura come superficie di lavoro o come piano di appoggio.
- Un alimento immerso nell'olio molto caldo perché provocare degli schizzi.

ATTENZIONE!

Pericolo di incendio ed esplosioni.

• Grassi e olio caldi possono rilasciare vapori inflammabili. Mantenere fierme o oggetti caldi lontani da grassi e olio quando li si utilizza per cucinare.
• I vapori rilasciati da un olio molto caldo possono provocare una combustione spontanea.
• L'olio usato, che può contener residui di cibo, può liberare delle fiamme ad una temperatura inferiore rispetto ad un olio utilizzato per la primaolta.
  Non appoggiare o tenere liquidi o materiali infiammabili, ne oggetti

facilitmente incendiabili sull'apparecchiatura, al suo interno o nelle immeditate vicinanze.

ATTENZIONE!

Vi è il rischio di danneggiare l'apparecchiatura.

Non poggiare pentole calde sul pannello dei comandi.
Non esporre al calorie pentole vuote.
- Fare attenzione a non lasciar cadere oggetti o pentole sull'apparecchiatura. La superficie si potrebbe danneggiare.
Non mettere in funzione le zone di cottura in assenza di pentole o con pentole vuote.
Non appoggiare la pellicola di alluminio direttamente sull'apparecchiatura.
- Utilizzare solo pentole stabili, di forma corretta e con un diametro superiore alle dimensioni dei bruciatori.
- Assicurarsi che le pentole siano posizionate al centro dei bruciatori.
- Accertarsi che la fiamma non si spenga quando si gira rapidamente la manopola alla posizione massima a quella minima.
- Usare esclusivamente gli accessori in dotazione con l'apparecchiatura.
- Non utilizzato un diffusore di flamma sul bruciatore.
- Un'apparecchiatura per cottura a gas produce calore e umidità. Provedere ad un'adeguata ventilazione nell'ambiente in cui si trova l'apparecchiatura.
- Se si prevede un impiego prolongato e intenso dell'apparecchiatura, cui si è necessaria un'ulteriore fonte di aerazione, per esempio l'aperatura di una finestra o un sistema più efficace, come l'aumento del livello di ventilazione meccanica, ove presente.
- L'apparecchiatura è destinata solo alla cottura. Non deve essere utilizzata per altri scopi, come per esempio il riscaldamento di un ambiente.
Non lasciare che sostanze acide, come per esempio aceto, succo di limone od anticalcari vengano aicontatto con il piano di cottura. Si potrebbero formare delle macchie apache.

2.5 Pulizia e cura

• Pulire regolarmente l'apparecchiatura per evitare il deterioramento dei materiali che compongono la superficie.
• Disattivare l'apparecchiatura e lasciarla raffreddare prima di procedere con la pulizia.
• Scollegare l'apparecchiatura alla rete elettrica prima di eseguire le operazioni di manutenzione.
  Non nebulizzare acqua neutilizzato vapore per pulire l'apparecchiatura.
• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.

Non pulire i bruciatori in lavastoviglie.

• Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l'apparecchiatura.
• Staccare la spina dall'alimentazione elettrica.
• Tagliare il cavo di rete e smaltirlo.
• Appiattire i tubi del gas esterni.

2.7 Assistenza Tecnica

• Per riparare l'apparecchiatura contattare il Centro di Assistenza Autorizzato.
• Utilizzare esclusivamente ricambi originali.

2.6 Smaltimento

ATTENZIONE!

Rischio di lesions o soffocamento.

3. DESCrizIONE DEL PRODOTTO

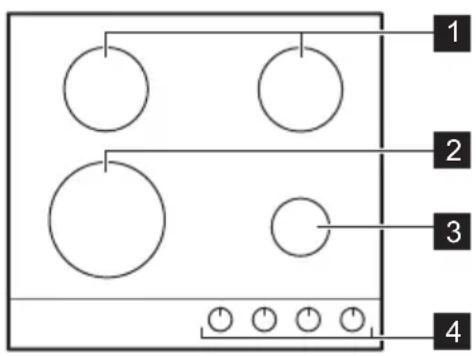

3.1 Disposizione della superficie di cottura

1 Bruciatore semirapido
2 Bruciatore a tripla corona
3 Bruciatore ausiliario
4 Manopole di regolazione

3.2 Manopola di regolazione

Simbolo Descrizione
●	alimentazione gas as-sente/posizione di spento
☆◇	posizione di accensione/ alimentazione massima del gas

Simbolo Descrizione

alimentazione minima del gas

4. UTILIZZO QUOTIDIANO

ATTENZIONE!

Fare riferimento ai capitoli sulla sicurezza.

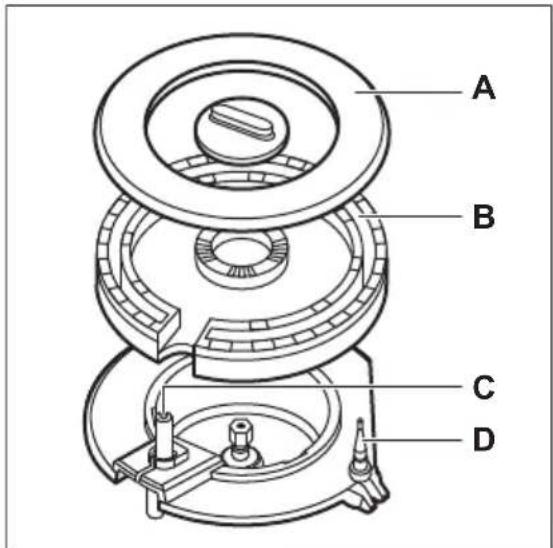

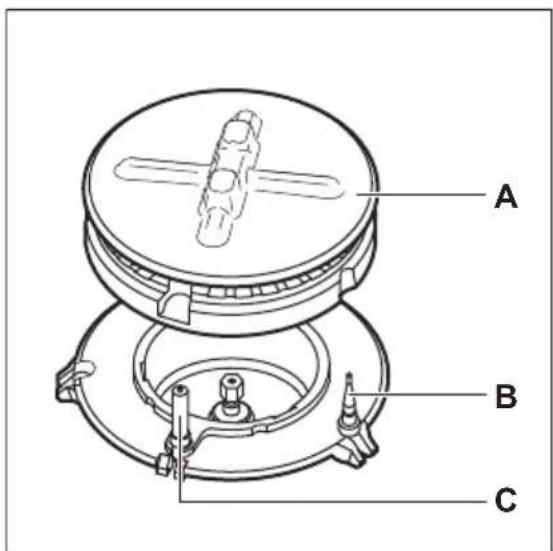

4.1 Panorama bruciatore

A) Spartifiamma del bruciatore e corona
B) Termocoppia
C) Candela di accensione

A) Spartiflamma bruciatore
B) Corona bruciatore
C) Candela di accensione
D) Termocoppia

4.2 Accensione del bruciatore

Accendere sempre il bruciatore prima di posizione una pentola.

ATTENZIONE!

Fare attentione in fase di utilizzo di fiamme libero all'interno della cucina. Il produttore declina qualsi responsabilità in caso di cattivo utilizzo delle fiamme.

1. Premere la manopola di regolazione e ruotarla in senso antiorario fino alla posizione massima (4)
2. Tenerere premuta la manopola di regolazione per circa 10 secondi. Questo consentirà il riscaldamento della termocoppia. In caso contrario, l'alimentazione del gas verrà interrotta.
3. Regolare la fiamma, dopo che si è stabilizzata.

Se il bruciatore non si accende dopo alcuni tentativi, controllare che la corona e lo spartiflamma siano correttamente posizionati.

ATTENZIONE!

Non tenera la manopola di regolazione premuta per altri 15 secondi. Se il bruciatore non si accende dopo 15 secondi, rilasciare la manopola di regolazione, ruotarla in posizione di spento e attendere almeno 1 minuto prima di tentare di riaccendere il bruciatore.

AVVERTENZA!

In assenza di elettricità è possibile accendere il bruciatore perché utilizzare il dispositivo elettrico; in tal caso sareva sufficiente avvincarsi al bruciatore con una fiamma, premere verso il basso la relativa manopola e ruotarla in senso antiorario verso la posizione di massimo rilascio del gas. Mantenere premuta la manopola di regolazione per circa 10 secondi per far riscaldare la termocoppia.

Il generatore di scintille si avvia in modo automatico all'accensione delle prese, dopo l'installazione o dello interruzione di corrente. è normale.

4.3 Spegnimento del bruciatore

Per spagnere la fiamma, ruotare la manopola in posizione di spento

ATTENZIONE!

Ridurre o specnere sempre la fiamma prima di rimuovere le pentole dal bruciatore.

Nel caso in cui il bruciatore si dovesse spegnere, ruotare la manopola di regolazione in posizione di spento per cercare di riaccendere il bruciatore快来 almeno 1 minuto.

5. CONSIGLIE SUGGERIMENTI UTILI

ATTENZIONE!

Fare riferimento ai capitoli sulla sicurezza.

5.1 Pentole

AVVERTENZA!

Non usare pentole in ghisa, teglie in terracotta, grill o piastre tostapane. L'acciaio inox cui obrunire se sottoposto ad eccessivo riscaldamento.

ATTENZIONE!

Non mettere la stessa pentola su due bruciatori.

ATTENZIONE!

Evitare di posare sul bruciatore pentole instabili o deformate per prevenire versamenti e lesions.

AVVERTENZA!

Assicurarsi che i basamenti delle pentole non siano poggiati sulla manopola di regolazione, altrimenti la fiamma potrebbsuriscaldarla.

AVVERTENZA!

Assicurarsi che i manici delle pentole non si trovino al di sopra del bordo anteriore del piano di cottura.

AVVERTENZA!

Assicurarsi che le pentole siano ben centrate sul bruciatore per ottener la massima stabilità e per un consumo ridotto di gas.

5.2 Diametri delle pentole

Usare pentole con diametro adatto alle dimensioni dei bruciatori.

Bruciatore Diametro	delles pentole (mm)
Tripla corona 180 - 260
Semirapido 120 - 220

Bruciatore Diametro	delles pentole (mm)
Ausiliario 80 - 160

6. PULIZIA E CURA

ATTENZIONE!

Fare riferimento ai capitoli sulla sicurezza.

6.1 Informazioni generali

• Pulire il piano di cottura dopo agli impiego.
• Usare sempre pentole con il fondopulito.
• I graffiti o le macchie scure sulla superficie non compromettono il funzionamento del piano di cottura.
• Usare un prodotto di pulizia speciale adatto alla superficie del piano di cottura.
• Lavare le parti in acciaio inox con acqua e asciugarle con un panno morbido.

I supporti pentole non possono essere lavati in lavastoviglie. Devono essere lavati a mano.

1. É possibile rimuovere i supporti pentole e pulire in modo facile il piano di cottura.

Fare molta attenzione.
quando si sostituiscono i
supporti pentole: il piano di cottura si potrebbe
danneggiare.

1. Il rivestimento smaltato a volte può presentare dei bordi ruvidi, quando prestare attenzione nel lavare ed asciugare i supporti pentole a mano. Se necessario, rimuovere le macchie più ostinate servendosi di un apposto prodotto in pasta.

2. Dopo aver pulito i supporti pentole, assicurarsi che siano riposizionati correttamente.

3. Per fare in modo che il bruciatore funzioni correttamente, verificare che le braccia dei supporti pentole si trovino al centro del bruciatore.

6.3 Pulizia del piano di cottura

• Togliere immediatamente: plastica fusa, pellicola in plastica, e alimenti contenti zucchero. Se non vengono eliminati, potrebbero danneggiare il piano di cottura.
• Quando il piano di cottura è sufficientemente raffreddato, è possibile rimuovere: i segni di calcare e d'acqua, le macchie di grasso e le macchie opalescenti. Pulire il piano di cottura con un panno umido e una piccola quantità di detergente. Al termine della pulizia, asciugare il piano di cottura con un panno morbido.
• Per pulire gli elementi smaltati, lo spartifiamma e la corona, lavarli con acqua calda saponata e asciugarli attendamente prima di riporli.

6.4 Pulizia della candela

Questa caratteristica viene ottenuta tramite una candela ceramica ed un elettrodo di metallo. Tenere questi componenti ben puliti per evitare difficultà di accensione e controllare che i fori spartifiamma non siano ostruiti.

6.5 Manutenzione periodica

Consultare periodicamente il Centro di Assistenza autorizzato locale per verificare le condizioni del tubo della fornitura di gas e del regolatore di pressione, se presente.

7. RISOLUZIONE DEI PROBLEMI

ATTENZIONE!

Fare riferimento ai capitoli sulla sicurezza.

7.1 Cosa fare se...

Problema Causa possibile Soluzione
Il gas non si accende quan-do si preme il pulsante di accensione.	Il piano di cottura non è collegato a una fonte di alimentazione elettrica o non è collegato correttamente.	Accertarsi che il piano di cottura sia collegato correttamente alla rete elettrica.
È scattato il fusibile. Verificare se l'anomalia di funzionamento sia dovuta al fusibile. Nel caso in cui il fu-sibile continui a scattare, rivolgersi ad un elettricista qualificato.
Lo spartifiamma del brucia-tore e la corona non sono posizionati correttamente.		Posizionari adeguatamente.
La fiamma si spegne immedi-diatamente dopo l'accen-sione.	La termocoppia non si è ris-caldata a sufficientia.	Dopo aver acceso la fiam- ma, tenere premuta la man-opola per circa 10 secondi.
L'anello della fiamma non è omogeneo.	La corona del bruciatore è bloccata da residui di cibo.	Controllare che l'iniettore principale non sua ostruito e che la corona del bruciatore sia pulita.

7.2 Se non è possible trovare una soluzione...

Qualora non sia possibile trovare una soluzione al problema, contattare il rivenditore o il Centro di Assistenza autorizzato. Fornire i dati riportati sulla targhetto dei dati. Assicurarsi di aver attivato il piano di cottura in modo corretto. In caso di azionamento errato

dell'apparecchiatura, l'intervento del technique del Centro di Assistenza o del rivenditore potra essere effettuato a pagamentoanche durante il periododi garanzia.Le istruzioni relative al Centro di Assistenza e alle condizioni di garanziasono containe nel libretto della garanzia.

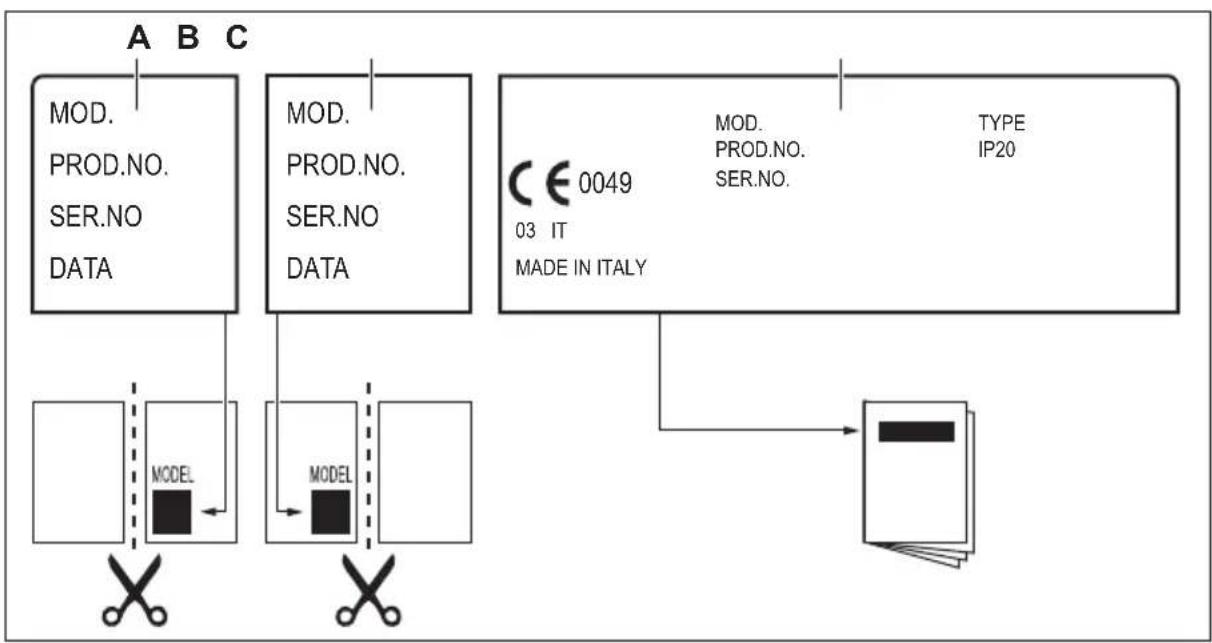

7.3 Etichette fornite con il sacchetto degli accessori

Attaccare le etichette adesive come indicato di seguito:

A) Attaccarla sul Foglietto di garanzia ed inviare esta parte (ove prevista).
B) Attaccarla sul Foglietto di garanzia e conservare但这a parte (ove prevista).

c) Attaccarla sul libretto di istruzioni.

8. INSTALLAZIONE

ATTENZIONE!

Fare riferimento ai capitoli sulla sicurezza.

8.1 Prima dell'installazione

Prima di installare il piano di cottura, annotare l'informazione riportata di seguito presente sulla targhetta dei dati. La targhetta dei dati è applicata sul dato inferiore del piano di cottura.

Modello

PNC

Numero di

serie

8.2 Collegamento gas

ATTENZIONE!

Le seguenti istruzioni d'installazione, manutenzione e ventilazione devono essere eseguite da personale qualificato conformmente alle disposizioni vigenti (UNICIG 7129 - 7131). Accertarsi che la cucina sia adeguamente ventilata: tenere aperti i fori di ventilazione naturali (almeno 100~cm^2 ) o installare una cappa meccanica.

Scegliere dei collegamenti fissi o usare un tubo flessibile in acciaio inossidabile conforme alle disposizioni vigenti. Se si

utilizzato tubi in metallo flessibili,fare
attenzione che non entrino in contatto con
parti mobili o non siano schiacciati.
Ulterioriore attenzione è richiesta qualora al
piano di cottura fosse abbinato il forno.

Accertarsi che la pressione del gas di alimentazione dell'apparecchiatura si conforme ai valori consigliati.

Se la pressione fornita non ha il valore specificato, è necessario montare un adeguato regolatore di pressione in conformità allo standard UNI EN 88. Per il Gas Liquido (GPL), l'utilizzo di un regolatore di pressione è consentito solo in conformità allo standard UNI EN 12864. Il collegamento regolabile è fissato alla rampa per mezzo di un dato filettato G 1/2". Avvitare le partienza forzare, regolare il raccordo nella direzione voluta e serrare il tutto.

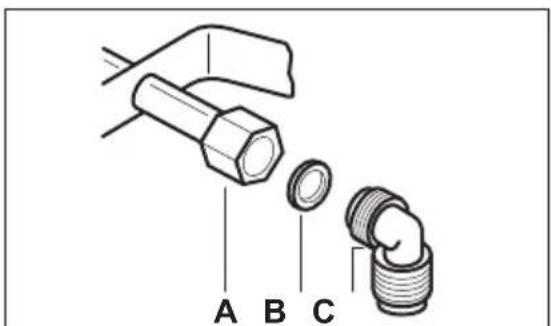

A) Estremità dell'albero con dato
B) Rondella
C) Gomito (se necessario)

Collegamento rigido:

Eseguire il collegamento mediente tubi in metallo rigidi (rame con finecorsa meccanico) (UNI-CIG 7129).

Collegamento flessibile:

Utilizzare un tubo flessibile in acciaio inox (UNI-CIG 9891) con una lunghezza massima di 2m .

ATTENZIONE!

Al termine dell'installazione, verificare la tenuta di ciascun raccordo dei tubi. Usare una soluzione saponata, non una fiamma!

8.3 Sostituzione degli iniettori

1. Rimuovere i supporti pentole.
2. Rimuovere gli spartifiamma e le corone del bruciatore.
3. Con una chiave a bussola N. 7, togliere gli iniettori e sostituurli con quelli richiesti per il tipo di gas utilizzato (vedere la tabella della sezione "Dati tecnici").
4. Rimontare i componenti, segundo la stessa procedura in senso inverso.
5. Sostituire la targhetta dei dati (posizione vicino al tubo di alimentazione del gas) con quella corrispondente al nuovo tipo di gas. Questa targhetta è presente nell'imballo fornito con l'apparecchiatura.

Se la pressione del gas di alimentazione è variabile o differente da quella prevista, montare un adattatore di pressione adeguato nel tubo di alimentazione del gas.

8.4 Regolazione del livello minimo

Per regolare il livello minimo dei bruciatori:

1.Accendere il bruciatore.
2. Ruotare la manopola al minimo della fiamma.
3. Togliere la manopola.
4. Regolare la vite di by-pass con un cacciavite sottile (A).

5. Se si passa da:

• gas naturale G20 a 20 mbar a gas liquido, serrare a fondo la vite di by-pass.
• gas liquido a gas naturale G20 a 20 mbar, svitare la vite by-pass di circa 1/4 di giro (1/2 giro per il bruciatore a tripla corona).

ATTENZIONE!

Accertarsi che la fiamma non si spenga quando si gira rapidamente la manopola alla posizione massima a quale minima.

8.5 Collegamento elettrico

• Verificare che la tensione nominale e il tipo di corrente della rete di distribuzione corrispondano ai valori indicati sulla targhetta dei dati dell'apparecchiatura.
• L'apparecchiatura è provvista di cavo di collegamento alla rete. Deve essere dotato di una spina in grado di supportare il carico indicate sulla targhetto dei dati. Accertarsi di inserire la spina nella presa corretta.
• Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.
• Verificare che la spina di alimentazione rimanga accessibile dopo l'infallazione.
  Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare sempre dalla spina.
• Collegando l'apparecchiatura a una prolonga, adattatore o presa multipla esiste il rischio di incendio. Accertarsi che il collegamento di messa a terra sia in linea con le disposizioni e le norme in vigore.
• Il cavo di alimentazione non deve riscaldarsi ad una temperatura superiore a 90^ .

Per evitare il contatto tra il cavo e l'apparecchiatura al di sotto del piano di cottura, utilizzato dei morsetti sul lato dell'unità.

A) Condotto rigido in rame o tubo flessibile in acciaio inox

8.6 Cavo di collegamento

Sostituire il cavo di collegamento solo con un cavo speciale o uno identico. Il tipo di cavo è: H05V2V2-F T90.

Accertarsi che il cavo sia di sezione idonea alla tensione e alla temperatura di esercizio. Il cavo di terra giallo/verde deve essere circa 2 cm più lungo del cavo di fase marrone (o nero).

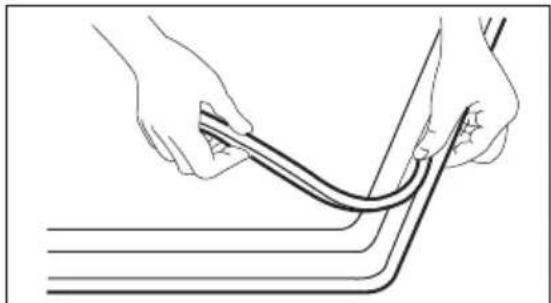

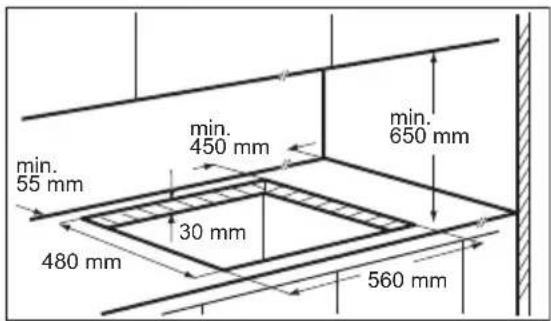

8.7 Incasso

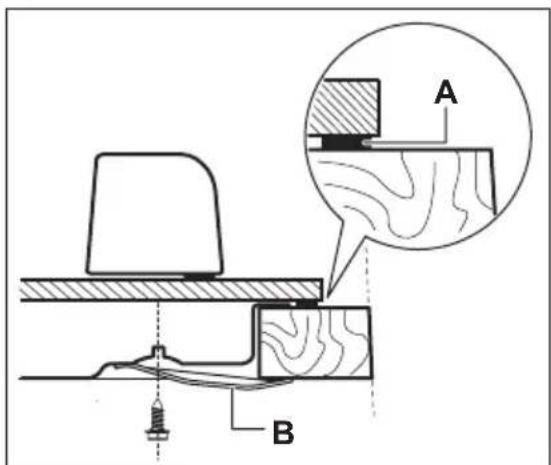

A) guarnizione in dotazione B) staffe in dotazione

AVVERTENZA!

Installare l'apparecchiatura esclusivamente su un piano di lavoro alla superficie piatta.

8.8 Installazione del piano di cottura sotto la cappa da cucina

Se si installa il piano di cottura sotto a una cappa da cucina,fare riferimento alle istruzioni per l'installazione della cappa per la distanza minima tra le apparecchiature.

8.9 Possibilità di inserimento

Il pannello installato sotto il piano di cottura deve essere lavorante rimovibile e altrattanto lavorante deve consentire l'accesso in caso di interventi dell'assistenza tecnica.

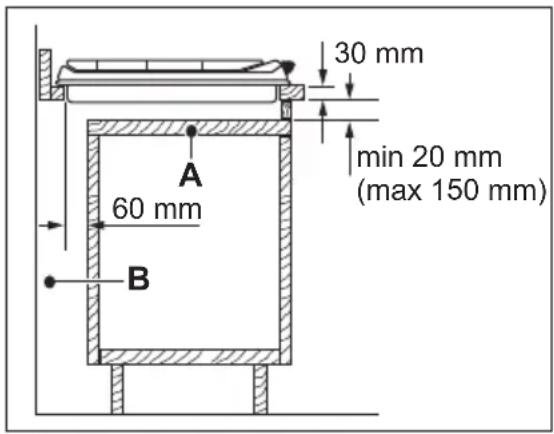

Mobile da incasso con porta

A) Pannello rimovabile
B) Spazio per gli allacciamenti

Mobile da incasso con forno

Il collegamento elettrico del piano di cottura e del forno deve essere eseguito separatamente per questioni di sicurezza.
oltre che per consentire una facile rimozione del forno dall'unità.

9. DATI TECHNICI

9.1 Dimensioni del piano di cottura

Larghezza 595 mm

Profondita 525 mm

9.2 Diametri bypass

BRUCIATORE BYPASS 1/100 mm

Tripla corona 56

Semirapido 32

Ausiliario 28

9.3 Altri dati tecnici

POTENZA TOTALE:	Gas originale: G20 (2H) 20 mbar = 9 kW
	Gas sostitutivo: G30 (3+) 28-30 mbar = 654 g/hG31 (3+) 37 mbar = 643 g/h
Alimentazione elettrica: 230 V ~ 50 Hz
Categoria apparecchia-tura:	II2H3+

Collegamento gas: G 1/2"

Classe apparecchiatura: 3

9.4 Bruciatori a GAS NATURALE G20 a 20 mbar

BRUCIATORE POTENZA NOR-MALE kW	POTENZA MINIMA kW	SIMBOLO INIET-TORE 1/100 mm
Tripla corona 4,0 1,4 146
Semirapido 2,0 0,45 96
Auxiliario 1,0 0,33 70

9.5 Bruciatori a gas per GPL G30/G31 28-30/37 mbar

BRUCIA-TORE	POTENZA NORMALE kW	POTENZA MINIMA kW	SIMBOLO INIETTORE 1/100 mm	PORTATA NOMINALE GAS g/h
				G30 28-30 mbar	G31 37 mbar
Tripla coro-na	4,0 1,4 98 291 286
Semirapido	2,0 0,45	71 145 143
Ausiliario	1,0 0,33	50 73	71

10. EFFICIENZA ENERGETICA

10.1 Informazioni prodotto conformi alla norma UE 66/2014

Identificativo modello		EGS6648NOX
Tipo di piano di cottura		Piano di cottura da incasso
Numero di bruciatori a gas		4
Efficienza energetica per brucia-tore a gas (EE gas burner)	Posteriore sinistro - Semirapido	63.2%
	Posteriore destro - Semirapido	63.2%
	Anteriore destro - Ausiliario	non applicabile
	Anteriore sinistro - Tripla coro-na	52.8%
Efficienza energetica del piano di cottura a gas (EE gas hob)		59.7%

EN 30-2-1: Apparecchiature di cottura a gas per uso domestico - Parte 2-1: Uso rationale dell'energia - Generale

10.2 Risparmio energetico

• Prima dell'uso, assicurarsi che i bruciatori e i supporti pentole siano assemblati correttamente.
• Usare pentole con diametro adatto alle dimensioni dei bruciatori.
• Centrare la pentola sul bruciatore.
• Quando si riscalda l'acqua,utilizzare solo la quantità necessaria.
• Se possibile, coprire sempre le pentole con il coperchio.
• Quando il liquido inizia a bollire, abbassare la fiamma per provocare una lenta ebollizione del liquido.
• Se possible,utilizzare una pentola a pressione.Fare riferimento al relativo manuale per I'utente.

11. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il symbolo.
Buttare I'imballaggio negli appositi
contenitori per il riciclaggio. Aiutare a
proteggere I'ambiente e la salute umana e
a riciclare rifuti derivanti da
apparecchiature elettriche ed elettroniche.

Non smaltire le apparecchiature che riportano il symbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di ricericlaggio più vicino o contattare il comune di residenza.
