GEL5271 - Interruttore LEVELONE - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Switch di rete Gigabit gestito
Marca	LevelOne
Modello	GEL5271
Dimensioni (L x P x A)	440 x 200 x 44 mm (montaggio su rack 19")
Peso	Circa 2,5 kg
Alimentazione	CA 100-240 V, 50/60 Hz
Consumo elettrico	30 W (max)
Temperatura di funzionamento	da 0 °C a 50 °C
Umidità di funzionamento	dal 10% al 90% (senza condensa)
Interfacce	Porte RJ-45, porta console RS-232
Gestione	Interfaccia Web, CLI (console), SNMP
Indirizzo IP predefinito	192.168.1.1
Credenziali predefinite	admin / admin
Contenuto della confezione	Unità principale, cavo di alimentazione, guida rapida all'installazione, dichiarazione di conformità, staffe di montaggio a L
Installazione	Montaggio su rack 19" o su tavolo
Ventilazione	Dissipazione passiva, non ostruire le prese d'aria
Manutenzione	Pulire con un panno asciutto e morbido. Non utilizzare prodotti chimici.
Sicurezza	Scollegare prima della pulizia. Evitare fonti di calore e umidità.
Riparabilità	Nessun componente riparabile dall'utente. Contattare il supporto tecnico.
Garanzia	Consultare la dichiarazione di conformità fornita.

Domande frequenti - GEL5271 LEVELONE

Come collegare lo switch GEL5271 alla mia rete?

Collegare un cavo di rete RJ-45 dal router o modem a una delle porte dello switch. Assicurarsi che l'alimentazione sia inserita e che la spia di alimentazione sia accesa.

Qual è l'indirizzo IP predefinito dello switch?

L'indirizzo IP predefinito è 192.168.1.1. Aprire un browser e inserire questo indirizzo per accedere all'interfaccia di gestione.

Quali sono le credenziali di accesso predefinite?

Il nome utente predefinito è admin e la password è admin (in minuscolo).

Come configurare il mio computer per accedere allo switch?

Assegnare al computer un indirizzo IP nell'intervallo da 192.168.1.2 a 192.168.1.250, con maschera di sottorete 255.255.255.0. Utilizzare l'indirizzo dello switch (192.168.1.1) come gateway predefinito se necessario.

Posso montare lo switch in un rack?

Sì, lo switch è progettato per il montaggio su rack standard da 19 pollici. Utilizzare le staffe a L fornite e fissarlo saldamente.

Come ripristinare lo switch alle impostazioni di fabbrica?

Tenere premuto il pulsante di ripristino (se presente) per circa 10 secondi finché i LED non lampeggiano. È anche possibile utilizzare il comando reset tramite console.

Cosa fare se la spia di alimentazione non si accende?

Verificare che il cavo di alimentazione sia correttamente collegato e che la presa elettrica funzioni. Provare con un altro cavo se possibile. Se il problema persiste, contattare il supporto tecnico.

Come accedere all'interfaccia di gestione tramite console?

Collegare un cavo console alla porta console dello switch e a un PC. Utilizzare un software terminale con i parametri: 115200 bps, 8 bit di dati, 1 bit di stop, nessuna parità, nessun controllo di flusso.

Lo switch supporta la fibra ottica?

A seconda del modello, può disporre di porte SFP per moduli in fibra. Consultare la scheda tecnica o il manuale d'uso per le specifiche dettagliate.

Come pulire lo switch?

Scollegare l'alimentazione prima di qualsiasi pulizia. Utilizzare un panno morbido e asciutto per rimuovere la polvere. Non utilizzare solventi o prodotti abrasivi.

MANUALE UTENTE GEL5271 LEVELONE

Contenuti della confezione

Questo prodotto è fornito con i seguenti accessori; controllare attentamente che siano tutti presenti. Se uno degli accessori manca, o è danneggiato, contattare immediatamente il proprio rivenditore.

Numero di serie	Nome	Quantità	Nota
1	Unità principale	1	Necessario
2	Cavo d'alimentazione	1	Necessario
3	Guida all'installazione rapida	1	Necessario
4	Dichiarazione di conformità	1	Necessario
5	Staffa a L ed altri accessori	1	Necessario

Preparazione per l'installazione

Preparare i seguenti elementi per eseguire un'installazione corretta:

• Strumenti per l'installazione, includendo: Cacciavite a stella, fascetta da polso antistatica, eccetera.
• Cavi di collegamento, come cavo di rete, cavo a fibra ottica, modulo per fibra ottica, eccetera.
  ● Dispositivi correlati, come prese elettriche, hub, switch, router, eccetera.

L'ambiente di installazione dello switch deve soddisfare i seguenti requisiti:

• Lo switch non deve essere esposto alla luce diretta del sole, deve essere tenuto lontano dal calore e dalle sorgenti di forti interferenze elettromagnetiche.
• Lo switch deve essere collocato in un luogo fresco ed asciutto, e attorno ad esso ci deve essere spazio sufficiente per la dissipazione del calore, allo scopo di ventilazione e dissipazione del calore.
• Lo switch deve lavorare in ambiente interno con una temperatura di 0° C \~ 50° C, e umidità del 10% \~ 90% senza condensa.

Attrezzature di installazione

1. Installazione su rack

Installare lo switch su un rack standard da 19 pollici. La procedura di installazione è la seguente:

• Controllare la messa a terra e la stabilità delrack;
• Installare le due staffe a L, fornite in dotazione, su entrambi i lati del pannello dello switch, quindi fissarle con le viti fornite in dotazione;
• Collocare lo switch nella posizione appropriata del rack, e sostenerlo utilizzando un cassetto;
• Fissare le staffe a L sulle guide degli alloggi fissati su entrambe le estremità del rack, per assicurare che lo switch può essere montato sul rack in modo stabile e orizzontale;
• Utilizzare un cavo di alimentazione per collegare il connettore di alimentazione dello switch alla presa di corrente.

2. Installazione su piano di lavoro

Installare lo switch su un tavolo. La procedura di installazione è la seguente:

• Collocare lo switch appoggiandone il fondo su un piano di lavoro sufficientemente spazioso, stabile e con corretta messa a terra;
• Capovolgere lo switch, e collocarlo in modo stabile sul piano dilavoro;
• Utilizzare un cavo di alimentazione per collegare il connettore di alimentazione dello switch alla presa di corrente.
• Lo switch utilizza AC 100-240V, 50 / 60Hz; assicurarsi che l'alimentazione e la messa a terra siano normali prima di accendere.
• Dopo l'accensione, controllare che l'indicatore di alimentazione dello switch (Power) sia acceso; in caso affermativo significa che l'alimentatore è collegato correttamente.
• Non collocare alcun oggetto sopra lo switch.

Eseguire la configurazione iniziale

Collegare un PC alla porta della console dello switch utilizzando il cavo della console.

• Configurare la porta seriale del PC: 115200 bps, 8 caratteri, nessuna parità, un bit di stop, 8 bit di dati e nessun controllo di flusso.
• Accedere alla CLI utilizzando le impostazioni predefinite: Nome utente "admin" e password "admin".

Nota: per ulteriori informazioni sulla configurazione dello switch, consultare la Guida alla gestione Web e la Guida di riferimento CLI.

Accesso al dispositivo

• Collegare il cavo di interfaccia RJ-45 di uno switch ad un computer utilizzando un cavo di rete.
• Impostare le proprietà TCP/IP del computer, fare riferimento all'Appendice: Configurazione del computer.

- Accesso al dispositivo: Aprire un browser ed inserire 192.168.1.1 nella barra degli indirizzi, quindi premere Enter (Invio); nell'interfaccia di accesso, inserire il nome utente predefinito "admin", la password "admin" e fare clic su OK.

Appendice: Configurazione del computer

Windows

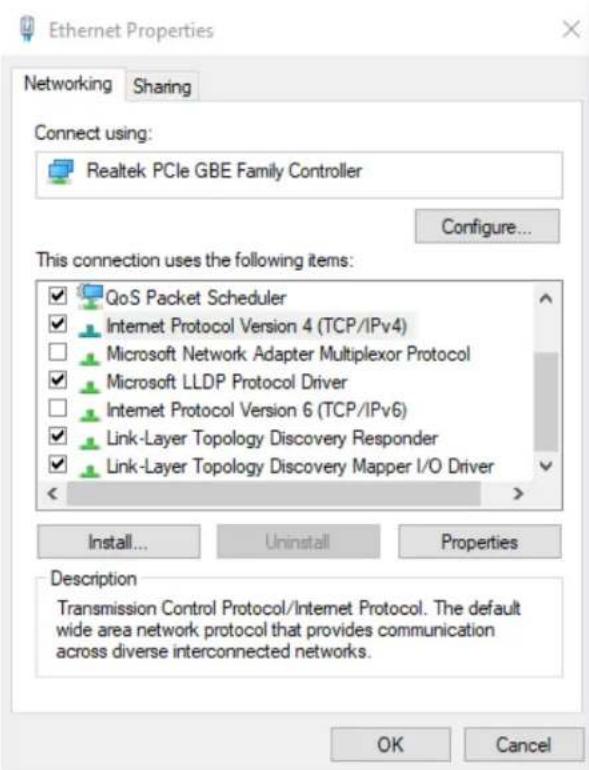

1. Fare clic su Start → Pannello di controllo → Rete e Internet → Centro connessioni di rete e condivisione → Modifica impostazioni scheda, fare clic col tasto destro del mouse su Connessione locale e selezionare Propriet

1. Fare doppio clic su Protocollo Internet 4 (TCP/IPv4);
2. Impostare l'indirizzo IP del computer: L'indirizzo IP del computer deve essere uno dei seguenti indirizzi IP liberi 192.168.1.2 \~ 192.168.1.250, fare clic su OK per tornare alla pagina precedente, quindi fare clic su OK.
