MANUALE UTENTE KI86V5SF0 SIEMENS

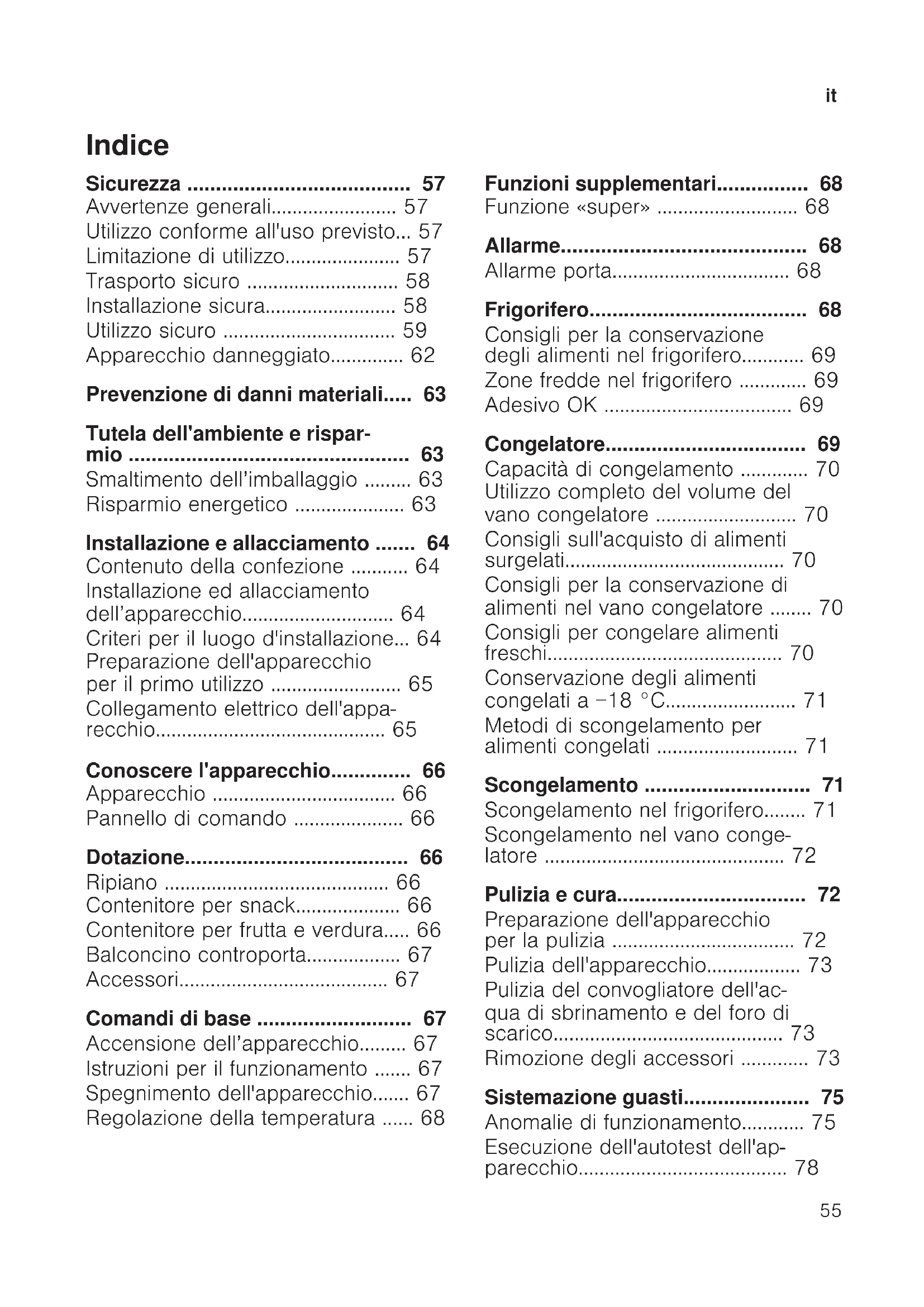

• Indice Sicurezza p. 57
• Avvertenze generali p. 57
• Utilizzo conforme all'uso previsto p. 57
• Limitazione di utilizzo p. 57
• Trasporto sicuro p. 58
• Installazione sicura p. 58
• Utilizzo sicuro p. 59
• Apparecchio danneggiato p. 62
• Prevenzione di danni materiali p. 63
• Tutela dell'ambiente e rispar- mio p. 63
• Smaltimento dell’imballaggio p. 63
• Risparmio energetico p. 63
• Installazione e allacciamento p. 64
• Contenuto della confezione p. 64
• Installazione ed allacciamento dell’apparecchio p. 64
• Criteri per il luogo d'installazione p. 64
• Preparazione dell'apparecchio per il primo utilizzo p. 65
• Collegamento elettrico dell'appa- recchio p. 65
• Conoscere l'apparecchio p. 66
• Apparecchio p. 66
• Pannello di comando p. 66
• Dotazione p. 66
• Ripiano p. 66
• Contenitore per snack p. 66
• Contenitore per frutta e verdura p. 66
• Balconcino controporta p. 67
• Accessori p. 67
• Comandi di base p. 67
• Accensione dell’apparecchio p. 67
• Istruzioni per il funzionamento p. 67
• Spegnimento dell'apparecchio p. 67
• Regolazione della temperatura p. 68
• Funzioni supplementari p. 68
• Funzione «super» p. 68
• Allarme p. 68
• Allarme porta p. 68
• Frigorifero p. 68
• Consigli per la conservazione degli alimenti nel frigorifero p. 69
• Zone fredde nel frigorifero p. 69
• Adesivo OK p. 69
• Congelatore p. 69
• Capacità di congelamento p. 70
• Utilizzo completo del volume del vano congelatore p. 70
• Consigli sull'acquisto di alimenti surgelati p. 70
• Consigli per la conservazione di alimenti nel vano congelatore p. 70
• Consigli per congelare alimenti freschi p. 70
• Conservazione degli alimenti congelati a −18°C p. 71
• Metodi di scongelamento per alimenti congelati p. 71
• Scongelamento p. 71
• Scongelamento nel frigorifero p. 71
• Scongelamento nel vano conge- latore p. 72
• Pulizia e cura p. 72
• Preparazione dell'apparecchio per la pulizia p. 72
• Pulizia dell'apparecchio p. 73
• Pulizia del convogliatore dell'ac- qua di sbrinamento e del foro di scarico p. 73
• Rimozione degli accessori p. 73
• Sistemazione guasti p. 75
• Anomalie di funzionamento p. 75
• Esecuzione dell'autotest dell'ap- parecchio it p. 78

• Stoccaggio e smaltimento p. 78
• Messa fuori servizio dell'appa- recchio p. 78
• Rottamazione di un apparecchio dismesso p. 78
• Servizio di assistenza clienti p. 79
• Codice prodotto (E-Nr.) e codice di produzione (FD) p. 80
• Dati tecnici Sicurezza it p. 80

Sicurezza Osservare le seguenti avvertenze di sicurezza. Avvertenze generali Qui sono riportate le informazioni generali relative a queste istru- zioni. ¡ Leggere attentamente le presenti istruzioni. ¡ Queste istruzioni sono rivolte all'utente dell'apparecchio. ¡ Osservare le istruzioni di sicurezza e le avvertenze. ¡ Conservare le istruzioni e le informazioni sul prodotto per il suc- cessivo utilizzo o per il futuro proprietario. ¡ Non collegare l'apparecchio se ha subito danni durante il tra- sporto. Utilizzo conforme all'uso previsto Per utilizzare l'apparecchio in modo sicuro e corretto, osservare le istruzioni per l'utilizzo conforme all'uso previsto. Questo apparecchio è concepito esclusivamente per l'incasso. Utilizzare l'apparecchio soltanto: ¡ osservando queste istruzioni per l'uso; ¡ Per refrigerare e per congelare gli alimenti e per la produzione di ghiaccio. ¡ in case private e in locali chiusi in ambito domestico; ¡ fino a un'altitudine di massimo 2000m sul livello del mare. Limitazione di utilizzo Evitare pericoli per i bambini e le persone a rischio. Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte facoltà fisiche, senso- riali o mentali o prive di sufficiente esperienza e/o conoscenza se sorvegliati o già istruiti in merito all'utilizzo sicuro dell'apparecchio e se hanno compreso i rischi da esso derivanti. I bambini non devono giocare con l'apparecchio. Ai bambini senza sorveglianza è vietato eseguire la pulizia e ma- nutenzione di competenza dell’utente.it Sicurezza

I bambini da 3 a 8 anni possono caricare e scaricare il frigorifero/ congelatore. Trasporto sicuro Osservare le presenti istruzioni di sicurezza durante il trasporto dell'apparecchio. AVVERTENZA‒Pericolo di lesioni! Il peso elevato dell'apparecchio può causare lesione durante il sollevamento.

Non sollevare l'apparecchio autonomamente. Installazione sicura Osservare le presenti istruzioni di sicurezza per installare l'appa- recchio. AVVERTENZA‒Pericolo di scosse elettriche! ¡ Le installazioni effettuate in modo non appropriato costituisco- no un pericolo.

Collegare e utilizzare l’apparecchio solo in conformità con i dati indicati sulla targhetta identificativa.

Collegare l'apparecchio a una rete a corrente alternata sol- tanto con una presa con messa a terra installata a norma.

Ilsistema delconduttore diprotezione dell’impianto elettrico domestico deve essere installato anorma.

Non alimentare mai l'apparecchio da un commutatore ester- no ad es. un timer esterno o un telecomando.

Se l'apparecchio è incassato, la spina di alimentazione del cavo di collegamento alla rete elettrica deve essere libera- mente accessibile, oppure qualora non fosse possibile ac- cedere liberamente alla spina, nell'impianto elettrico fisso deve essere montato un dispositivo di separazione onnipo- lare conformemente alle norme di installazione.

Durante l'installazione dell'apparecchio prestare attenzione che il cavo di alimentazione non resti incastrato e non si danneggi.Sicurezza it

¡ Un isolamento danneggiato del cavo di allacciamento alla re- te costituisce un pericolo.

Non mettere mai il cavo di allacciamento alla rete a contatto con fonti di calore. AVVERTENZA‒Pericolo di esplosione! Se le aperture di ventilazione dell'apparecchio sono tappate, in caso di perdita del circuito refrigerante si può creare una miscela infiammabile di gas e aria.

Non tappare le aperture di ventilazione all'interno dell'allog- giamento dell'apparecchio o nell'alloggiamento a incasso. AVVERTENZA‒Pericolo di incendio! ¡ È pericoloso utilizzare un cavo di alimentazione con una pro- lunga e un adattatore non ammesso.

Non utilizzare cavi di prolunga o prese multiple.

Se il cavo di alimentazione è troppo corto, contattare il ser- vizio di assistenza clienti.

Utilizzare esclusivamente gli adattatori approvati dal produt- tore. ¡ Le prese multiple mobili o gli alimentatori mobili possono sur- riscaldarsi e provocare un incendio.

Non collocare prese multiple mobili o alimentatori mobili nella parte posteriore dell'apparecchio. Utilizzo sicuro Osservare le presenti avvertenze di sicurezza in caso di utilizzo dell'apparecchio. AVVERTENZA‒Pericolo di scosse elettriche! L'infiltrazione di umidità può provocare una scarica elettrica.

Utilizzare l'apparecchio esclusivamente in luoghi chiusi.

Non esporre mai l'apparecchio a calore e umidità eccessivi.

Non lavare l'apparecchio con pulitori a vapore o idropulitrici.it Sicurezza

AVVERTENZA‒Pericolo di soffocamento! ¡ I bambini potrebbero mettersi in testa il materiale di imballag- gio o avvolgersi nello stesso, rimanendo soffocati.

Tenere lontano il materiale di imballaggio dai bambini.

Vietare ai bambini di giocare con materiali d’imballaggio. ¡ I bambini possono inspirare o ingoiare le parti piccole, rima- nendo soffocati.

Tenere i bambini lontano dalle parti piccole.

Non lasciare che i bambini giochino con le parti piccole. AVVERTENZA‒Pericolo di esplosione! ¡ Dispositivi meccanici o altri strumenti possono danneggiare il circuito refrigerante, il refrigerante infiammabile può fuoriusci- re ed esplodere.

Per accelerare il processo di scongelamento non utilizzare dispositivi meccanici o altri strumenti diversi da quelli consi- gliati dal produttore. ¡ I prodotti contenenti gas propellenti combustibili e sostanze esplosive possono esplodere, per es. bombolette spray.

Non conservare nell'apparecchio prodotti contenenti gas propellenti combustibili e sostanze esplosive. AVVERTENZA‒Pericolo di incendio! Gli apparecchi elettrici all’interno di questo elettrodomestico possono incendiarsi, ad esempio apparecchi diriscaldamento o produttori di ghiaccio elettrici.

Non utilizzare alcun apparecchio elettrico all'interno dell'elet- trodomestico. AVVERTENZA‒Pericolo di lesioni! ¡ Icontenitori dibevande contenenti anidride carbonica posso- no esplodere.

Non conservare nel congelatore contenitori con bevande contenenti anidride carbonica.Sicurezza it

¡ Pericolo di lesioni agli occhi dovute alla fuoriuscita di refrige- rante infiammabile e gas nocivi.

Non danneggiare itubi del circuito refrigerante el'isolamen- to. AVVERTENZA‒Pericolo di ustioni da freddo! Il contatto con gli alimenti surgelati e le superfici fredde può causare bruciature dovute al freddo.

Non mettere in bocca alimenti congelati appena presi dal congelatore.

Evitare ilcontatto prolungato della pelle con prodotti surge- lati, ghiaccio econ superfici nel congelatore. ATTENZIONE‒Pericolo di danni alla salute! ¡ Osservare le seguenti indicazioni per evitare di sporcare gli alimenti.

Se la porta viene aperta per un periodo di tempo prolunga- to, si può verificare un notevole aumento di temperatura all'interno degli scomparti dell'apparecchio.

Pulire regolarmente le superfici che entrano in contatto con gli alimenti e i sistemi di scarico accessibili.

Conservare carne e pesce crudi in contenitori adatti nel fri- gorifero, in modo che non entrino in contatto con altri ali- menti o non gocciolino su questi.

Se il frigorifero/congelatore rimane vuoto per un lungo pe- riodo, spegnere l'apparecchio, scongelarlo, pulirlo e lascia- re aperta la porta per prevenire la formazione di muffa. ¡ I componenti nell'apparecchio in metallo o che sembrano in metallo possono contenere alluminio. Se cibi con un certo grado di acidità entrano in contatto con l'alluminio, gli ioni di alluminio possono trasferirsi negli alimenti.

Non consumare alimenti contaminati.it Sicurezza

Apparecchio danneggiato Osservare le presenti istruzioni di sicurezza nel caso in cui l'appa- recchio sia danneggiato. AVVERTENZA‒Pericolo di scosse elettriche! ¡ Un apparecchio o un cavo di alimentazione danneggiati costi- tuiscono un pericolo.

Non mettere mai in funzione un apparecchio danneggiato.

Non utilizzare mai un apparecchio con la superficie danneg- giata.

"Rivolgersi al servizio di assistenza clienti." →Pagina 79

Solo il personale adeguatamente specializzato e formato può eseguire riparazioni sull'apparecchio. ¡ Gli interventi di riparazione effettuati in modo non appropriato rappresentano una fonte di pericolo.

Solo il personale adeguatamente specializzato e formato può eseguire riparazioni sull'apparecchio.

Per la riparazione dell'apparecchio possono essere impie- gati soltanto pezzi di ricambio originali.

Se il cavo di collegamento alla rete dell'apparecchio viene danneggiato, deve essere sostituito con un cavo di collega- mento speciale, reperibile presso il produttore o il relativo servizio di assistenza clienti. AVVERTENZA‒Pericolo di incendio! In caso di danneggiamento dei tubi, il refrigerante infiammabi- le e i gas nocivi possono fuoriuscire e prendere fuoco.

Tenere il fuoco e le fonti di calore lontani dall'apparecchio.

"Spegnere l'apparecchio." →Pagina 67

Togliere la spina del cavo di alimentazione o disattivare il fusibile nella scatola dei fusibili.

"Rivolgersi al servizio di assistenza clienti." →Pagina 79Prevenzione di danni materiali it

Prevenzione di danni materiali Prevenzione di danni ma- teriali Prevenzione di danni materiali Per prevenire danni materiali all'appa- recchio, agli accessori o agli oggetti da cucina, osservare le presenti av- vertenze. ATTENZIONE! ¡ Salendo o sedendosi sullo zocco- lo, sugli elementi estraibili o sulle porte, l'apparecchio può danneg- giarsi.

Non salire su zoccolo, parti estraibili o porte, né sostenersi sugli stessi. ¡ Le parti di plastica e le guarnizioni delle porte possono diventare po- rose a causa di sporco di olio o grasso.

Tenere le parti in materiale pla- stico e le guarnizioni delle porte sempre libere da olio e grasso. ¡ I componenti nell'apparecchio in metallo o che sembrano in metallo possono contenere alluminio. L'al- luminio ha una reazione chimica se è a contatto con cibi con un certo grado di acidità.

Non mettere alimenti nell'appa- recchio senza imballaggio. Tutela dell'ambiente e risparmio Tutela dell'ambiente e ri- sparmio Tutela dell'ambiente e risparmio Tutelare l'ambiente utilizzando l'appa- recchio cercando di risparmiare le ri- sorse e smaltendo correttamente i materiali riutilizzabili. Smaltimento dell’imballaggio I materiali dell'imballaggio sono ri- spettosi dell'ambiente e possono es- sere riutilizzati.

Smaltire lesingole parti distinta- mente secondo iltipo dimateriale. Risparmio energetico Osservando queste avvertenze l'ap- parecchio consuma meno energia elettrica. Selezione del luogo d'installazione Osservare le presenti indicazioni per l'installazione dell'apparecchio. ¡ Proteggere l'apparecchio dalla lu- ce diretta del sole. ¡ Disporre l'apparecchio alla mag- giore distanza possibile da radiato- ri, piano cottura e altre fonti di ca- lore: – Mantenere una distanza di 30mm dai fornelli elettrici o a gas. – Mantenere una distanza di 300mm da stufe a olio o a car- bone. ¡ Non coprire né bloccare mai le gri- glie di ventilazione esterne. Risparmio energetico durante l'utilizzo Osservare le presenti indicazioni du- rante l'utilizzo dell'apparecchio. Nota:La disposizione delle parti dell'attrezzatura non influisce sul con- sumo di energia dell'apparecchio.it Installazione e allacciamento

¡ Aprire solo per poco l'apparecchio. ¡ Non coprire né bloccare mai le aperture di aerazione interne e le griglie di ventilazione esterne. ¡ Trasportare gli alimenti acquistati in una borsa termica e metterli su- bito nell'apparecchio. ¡ Lasciare raffreddare gli alimenti e le bevande, se caldi, prima di col- locarli nell’apparecchio. ¡ Per scongelare gli alimenti surgela- ti metterli nel frigorifero, in modo da sfruttare il freddo che hanno ac- cumulato. ¡ Lasciare sempre un poco di spazio fra gli alimenti e la parete posterio- re. ¡ Conservare gli alimenti inconfezio- ni ermetiche. ¡ Sbrinare regolarmente il congelato- re. ¡ Aprire solo per poco il congelatore e richiuderlo accuratamente. Installazione e allacciamento Installazione e allaccia- mento Installazione e allacciamento Contenuto della confezione Dopo il disimballaggio controllare che ci siano tutti i componenti e che non presentino danni dovuti al tra- sporto. In caso di contestazioni rivolgersi al fornitore oppure al nostro "servizio di assistenza clienti" →Pagina 79. La dotazione comprende: ¡ Apparecchio da incasso ¡ Attrezzatura e accessori

¡ Materiale di montaggio ¡ Istruzioni per il montaggio ¡ Istruzioni per l'uso ¡ Elenco dei centri di assistenza clienti ¡ Allegato di garanzia convenzionale

¡ Etichetta energetica ¡ Informazioni sul consumo energeti- co e sui possibili rumori Installazione ed allacciamento dell’apparecchio Requisito:"Il contenuto della confe- zione dell'apparecchio è controllato."

1. "Osservare i criteri per il luogo d'in-

stallazione dell'apparecchio."

2. Installare l'apparecchio secondo le

relative istruzioni di montaggio.

3. "Preparare l'apparecchio per il pri-

mo utilizzo." →Pagina 65

4. "Collegare elettricamente l'appa-

recchio." →Pagina 65 Criteri per il luogo d'installa- zione Osservare le presenti indicazioni per l'installazione dell'apparecchio. AVVERTENZA Pericolo di esplosione! Se l'apparecchio è collocato in un lo- cale troppo piccolo, in caso di perdi- ta del circuito refrigerante si può creare una miscela infiammabile di gas e aria.

Collocare l'apparecchio soltanto in un locale con un volume minimo di 1 m

ogni 8 g di refrigerante.

In funzione dell'allestimento dell'apparecchio

Non in tutti i PaesiInstallazione e allacciamento it

Laquantità direfrigerante è indica- ta sulla targhetta identificativa.

A seconda del modello l'apparecchio può pesare di fabbrica fino a 65 kg. Per poter trasportare il peso dell'ap- parecchio, la base deve essere suffi- cientemente stabile. Temperatura ambiente ammessa La temperatura ambiente ammessa dipende dalla classe climatica dell'apparecchio. La classe climatica è indicata nella targhetta identificativa. →Fig.

Classe clima- tica Temperatura ambiente am- messa SN 10°C…32°C N 16°C…32°C ST 16°C…38°C T 16°C…43°C Nei limiti della temperatura ambiente ammessa l'apparecchio èpienamen- te efficiente. Se un apparecchio della classe cli- matica SN viene utilizzato atempera- ture ambiente inferiori, possono esse- re esclusi danni all’apparecchio fino aduna temperatura ambiente di5°C. Dimensioni nicchia Quando si installa l'apparecchio in una nicchia, rispettarne le dimensio- ni. In caso contrario possono emer- gere problemi durante l'installazione dell'apparecchio. Profondità della nicchia Installare l'apparecchio nella nicchia a una profondità consigliata di 560mm. Una minore profondità della nicchia fa aumentare leggermente l'assorbi- mento di energia. La profondità della nicchia deve essere di almeno 550mm. Larghezza della nicchia Per l'apparecchio è necessaria una larghezza interna della nicchia del mobile di almeno 560mm. Installazione side-by-side Se si desiderano installare due appa- recchi vicini, mantenere una distanza di almeno 150 mm l'uno dall'altro. Preparazione dell'apparec- chio per il primo utilizzo

1. Rimuovere il materiale informativo.

2. Rimuovere la pellicola protettiva e i

blocchi di trasporto, come il nastro adesivo e il cartone.

3. "Pulire l'apparecchio per la prima

volta." →Pagina 73 Collegamento elettrico dell'apparecchio

1. Collegare la spina del cavo di al-

lacciamento alla rete all'apparec- chio.

2. Inserire la spina del cavo di allac-

ciamento alla rete dell'apparecchio a una presa vicina. Idati di collegamento dell'apparec- chio sono indicati sulla targhetta di identificazione. →Fig.

3. Controllare il corretto posiziona-

mento della spina. a Ora l’apparecchio è pronto per il funzionamento.it Conoscere l'apparecchio

Conoscere l'apparecchio Conoscere l'apparecchio Conoscere l'apparecchio In questa sezione sono riportati i componenti dell'apparecchio. Apparecchio Di seguito è riportata una panorami- ca dei componenti dell'apparecchio.

"Contenitore per frutta e verdura"

Balconcino porta per grandi bottiglie Nota:A seconda della dotazione e delle dimensioni sono possibili diffe- renze fra apparecchio e figure. Pannello di comando Il pannello di comando consente di impostare tutte le funzioni dell'appa- recchio e di ottenere informazioni sul- lo stato di esercizio.

si accende, quando la funzione «super» è attiva.

Indica in°C la temperatura impostata del frigorifero. Dotazione Dotazione Dotazione Qui è disponibile una panoramica dei pezzi della dotazione dell'apparec- chio e del relativo utilizzo. La dotazione dell'apparecchio dipen- de dal modello. Ripiano Per variare il ripiano secondo la ne- cessità, rimuoverlo e reinserirlo in un altro punto.

• "Rimozione del ripiano", Pagina

Contenitore per snack Conservare all'interno del contenitore per snack alimenti confezionati o pic- coli snack. È possibile rimuovere il contenitore per snack. A tal fine, sollevare il con- tenitore ed estrarlo. Il supporto del contenitore per snack può essere spostato.

Contenitore per frutta e ver- dura Conservare frutta e verdura fresche nell'apposito cassetto. A seconda della quantità e del pro- dotto conservato, nel cassetto per frutta e verdura può formarsi conden- sa. Rimuovere la condensa con unpan- no asciutto. Per mantenere la qualità e l'aroma, conservare frutta e verdura sensibili al freddo all'esterno dell'apparecchio a temperature tra 8 °C e 12 °C, ad es. ananas, banane, agrumi, cetrioli, zucchine, peperoni, pomodori e pata- te.Comandi di base it

Balconcino controporta Per variare il balconcino controporta, è possibile rimuoverlo e reinserirlo in un altro punto.

• "Rimozione del balconcino contro- porta", Pagina 74 Accessori Utilizzare gli accessori originali in quanto prodotti appositamente per questo apparecchio. Gli accessori dipendono dal modello di apparecchio. Portauova Conservare le uova nel portauova. Portabottiglie Disporre in sicurezza le bottiglie sul portabottiglie.

Vaschetta per cubetti di ghiaccio Per fare i cubetti di ghiaccio, utilizza- re la vaschetta apposita. Produzione di cubetti di ghiaccio

1. Riempire la vaschetta per cubetti

di ghiaccio per ¾ con acqua e in- serirla nel congelatore. Staccare la vaschetta eventual- mente attaccata solo con un og- getto non acuminato, ad esempio un manico di cucchiaio.

2. Per staccare icubetti dighiaccio

mettere brevemente lavaschetta sotto acqua corrente oppure tor- cerla leggermente. Comandi di base Comandi di base Comandi di base Qui sono fornite le informazioni es- senziali sull'utilizzo dell'apparecchio. Accensione dell’apparecchio

1. Tenere premuto per 3se-

condi. a L’apparecchio inizia a raffreddare.

2. "Impostare la temperatura deside-

rata." →Pagina 68 Istruzioni per il funzionamen-

¡ Una volta acceso, l'apparecchio può impiegare anche diverse ore per raggiunge la temperatura im- postata. Non inserire alcuna pietanza prima che venga raggiunta la temperatu- ra. ¡ L'involucro intorno al vano conge- latore, col tempo, si riscalderà leg- germente. Questo impedisce laformazione dicondensa nella zona dellaguarnizione dellaporta. ¡ Chiudendo lo sportello, si può veri- ficare una depressione. Lo sportel- lo si riapre solo condifficoltà. At- tendere brevemente finché la de- pressione non è stata compensata. Spegnimento dell'apparec- chio

Premere . a L’apparecchio non raffredda più.it Funzioni supplementari

Regolazione della temperatu-

Dopo aver acceso l'apparecchio, è possibile regolare la temperatura. Regolazione della temperatura del frigorifero

Premere ripetutamente il pulsante finché l'indicatore temperatura non indica la temperatura deside- rata. La temperatura consigliata all'inter- no del frigorifero è di 4 °C.

• "Adesivo OK", Pagina 69 Regolazione della temperatura del congelatore

Per regolare la temperatura del congelatore, "modificare la tempe- ratura del frigorifero" →Pagina

La temperatura del frigorifero influi- sce su quella del congelatore. Temperature alte del frigorifero ge- nerano temperature alte nel conge- latore. Funzioni supplementari Funzioni supplementari Funzioni supplementari Scopri quali funzioni aggiuntive è possibile impostare sull'apparecchio. Funzione «super» Con la Funzione «super» il frigorifero e il congelatore raffreddano di più, refrigerando e congelando completa- mente gli alimenti in modo rapido. Attivare la Funzione «super» da 4 a 6 ore prima di conservare una quantità di alimenti a partire da 2 kg. Per sfruttare la capacità di congela- mento, utilizzare la Funzione «super».

• "Capacità di congelamento", Pagina 70 Nota:Con la Funzione «super» attiva- ta, ilrumore dell'apparecchio potreb- be aumentare. Attivare Funzione «super»

Premere ripetutamente il pulsante finché non si accende . Nota:Dopo 48 ore l'apparecchio commuta al funzionamento normale. Disattivare Funzione «super»

Premere . Allarme Allarme Allarme L'apparecchio dispone di funzioni di allarme. Allarme porta Se lo sportello dell'apparecchio resta aperto a lungo, si attiva l'allarme por- ta. Dopo 10 minuti lampeggia l'illumina- zione interna. Disattivazione dell'allarme porta

Chiudere lo sportello dell'apparec- chio o premere . a Il segnale acustico è disattivato. Frigorifero Frigorifero Frigorifero Nel frigorifero è possibile conservare carne, salsiccia, pesce, latticini, uova, piatti cucinati e prodotti da forno. La temperatura può essere regolata da 2 °C a 8 °C. La temperatura consigliata all'interno del frigorifero è di 4 °C.

• "Adesivo OK", Pagina 69 Mediante conservazione in frigorifero anche alimenti altamente deperibili possono essere conservati abreveCongelatore it

omedio termine. Minore è la tempe- ratura selezionata, più a lungo riman- gono freschi gli alimenti. Consigli per la conservazione degli alimenti nel frigorifero Osservare i consigli relativi alla con- servazione degli alimenti nel frigorife- ro. ¡ Conservare soltanto alimenti fre- schi eintegri. ¡ Osservare la data minima di con- servazione o la data di consumo indicata dal produttore. ¡ Sistemare gli alimenti ben confe- zionati ocoperti. ¡ Fare prima raffreddare gli alimenti elebevande caldi. Zone fredde nel frigorifero Per via della circolazione dell'aria all'interno del frigo si creano diverse zone fredde. Zona più fredda La zona più fredda si trova fra la frec- cia impressa lateralmente eil sotto- stante ripiano. Consiglio:Conservare nella zona più fredda gli alimenti facilmente deperi- bili, per esempio pesce, salsiccia, carne. Zona meno fredda La zona meno fredda è nella parte più alta della porta. Consiglio:Conservare gli alimenti meno delicati nella zona meno fred- da, ad es. formaggio duro e burro. Il formaggio può così continuare a dif- fondere il suo aroma e il burro resta spalmabile. Adesivo OK Con l'adesivo OK è possibile control- lare se nel frigorifero sono stati rag- giunti i range di temperatura sicuri consigliati per gli alimenti di +4°C o di temperatura inferiore. L'adesivo OK non è compreso nella fornitura di tutti i modelli. Se l'adesivo non indica OK, ridurre progressivamente la temperatura.

• "Regolazione della temperatura del frigorifero", Pagina 68 Dopo lamessa infunzione dell'appa- recchio possono passare fino a12ore prima che sia raggiunta latemperatura impostata. Corretta regolazione Congelatore Congelatore Congelatore Nel vano congelatore è possibile conservare i prodotti surgelati, con- gelare gli alimenti e produrre i cubetti di ghiaccio. La temperatura del congelatore di- pende dalla temperatura del frigorife- ro. La conservazione alungo termine de- gli alimenti va eseguita a –18°C oa temperature più basse. Mediante conservazione in congela- tore anche alimenti deperibili posso- no essere conservati a lungo termine. Le basse temperature rallentano op- pure arrestano il deterioramento. Il tempo fra ilmomento della conservazione degli alimenti freschi eilcongelamento totale dipende da diversi fattori: ¡ Temperatura impostata ¡ Alimento (dimensioni e tipologia) ¡ Quantità conservatait Congelatore

¡ Quantità di alimenti già conservati Capacità di congelamento La capacità di congelamento indica in quante ore può essere completa- mente congelata una determinata quantità dialimenti. Sulla targhetta identificativa sono ri- portati i dati della capacità di conge- lamento. →Fig.

Condizioni per la capacità dicongelamento

1. Accendere Funzione «super» ca.

24 ore prima di inserire alimenti freschi.

• "Attivare Funzione «super»", Pagina 68

2. Deporre gli alimenti prima nel cas-

setto surgelati più in alto. È proprio in quel punto che i cibi congelano più rapidamente. Utilizzo completo del volume del vano congelatore Scopri come collocare la quantità massima di alimenti congelati nel va- no.

1. "Rimuovere tutte leparti dell'attrez-

zatura interna." →Pagina 73

2. Disporre gli alimenti direttamente

sui ripiani esul fondo del congela- tore. Consigli sull'acquisto di ali- menti surgelati Osservare i consigli relativi all'acqui- sto di alimenti surgelati. ¡ Prestare attenzione che la confe- zione non sia danneggiata. ¡ Prestare attenzione alla data di scadenza. ¡ La temperatura nell'espositore-con- gelatore di vendita deve essere – 18°C o inferiore. ¡ Non interrompere la catena del freddo. Trasportare gli alimenti sur- gelati possibilmente in una borsa termica e conservarli poi al più presto nel congelatore. Consigli per la conservazione di alimenti nel vano congela- tore Osservare i consigli relativi alla con- servazione degli alimenti nel vano congelatore. ¡ Per surgelare in maniera rapida e delicata grandi quantità di alimenti freschi, collocarli nel cassetto sur- gelati in basso. ¡ Disporre gli alimenti negli scom- parti oppure nei cassetti surgelati distribuendoli bene. ¡ Non mettere gli alimenti dasurge- lare acontatto con gli alimenti sur- gelati. ¡ Affinché l'aria circoli senza ostacoli all'interno dell'apparecchio, spinge- re il cassetto surgelati fino in fon- do. Consigli per congelare ali- menti freschi Osservare i consigli relativi al conge- lamento di alimenti freschi. ¡ Congelare soltanto alimenti freschi e integri. ¡ Congelare alimenti in porzioni. ¡ Gli alimenti da cuocere sono più adeguati rispetto a quelli da consu- mare crudi. ¡ Lavare, sminuzzare e sbollentare la verdura prima di congelarla. ¡ Lavare, snocciolare ed eventual- mente sbucciare la frutta prima di congelarla, aggiungere eventual- mente zucchero o una soluzione diacido ascorbico.Scongelamento it

¡ Alimenti adatti al congelamento so- no ad es. prodotti da forno, pesce e frutti di mare, carne, selvaggina e pollame, uova senza guscio, for- maggio, burro, quark, cibi pronti e i residui di alimenti. ¡ Alimenti non adatti al congelamen- to sono ad es. lattuga, ravanelli, uova con guscio, uva, mele e pere crude, yogurt, panna acida, crème fraîche e maionese. Confezionamento di alimenti surgelati Il materiale di confezionamento ade- guato e la tipologia corretta di imbal- laggio mantengono la qualità del pro- dotto ed evitano bruciature da fred- do.

1. Introdurre l’alimento nella confezio-

3. Chiudere leconfezioni atenuta

d'aria, per evitare che gli alimenti perdano il gusto opossano essic- carsi.

4. Scrivere sulla confezione ilconte-

nuto eladata dicongelamento. Conservazione degli alimenti congelati a −18°C Rispettare i tempi di conservazione quando si congelano gli alimenti. Alimento Tempo di con- servazione Pesce, insaccati di carne, cibi cotti, prodotti da forno fino a 6 mesi Carne, pollame fino a 8 mesi Frutta, verdura fino a 12 mesi Il calendario di congelamento stam- pato indica la massima durata diconservazione, calcolata in mesi, aduna temperatura costante di – 18°C. Metodi di scongelamento per alimenti congelati Per conservare al meglio la qualità del prodotto, il metodo di scongela- mento va adeguato all'alimento eall'uso previsto. ATTENZIONE Pericolo di danni alla salute! Durante losbrinamento possono au- mentare i batteri e i prodotti surgelati possono deteriorarsi.

Non ricongelare gli alimenti parzial- mente o completamente deconge- lati.

Ricongelare solo dopo la cottura.

Considerare una durata di conser- vazione inferiore. ¡ Scongelare alimenti di origine ani- male, come pesce, carne, formag- gio e quark, nel frigorifero. ¡ Scongelare il pane a temperatura ambiente. ¡ Preparare gli alimenti per il consu- mo immediato nel microonde, nel forno o sui fornelli. Scongelamento Scongelamento Scongelamento Osservare le informazioni se si desi- dera scongelare l'apparecchio. Scongelamento nel frigorifero A seconda della funzione, durante il funzionamento si formano gocce d'acqua o brina sulla parete posterio- re del frigorifero. La parete posteriore del frigorifero si sbrina automatica- mente. L'acqua di sbrinamento scorre attra- verso l'apposito convogliatore nel fo- ro di scarico verso la vaschetta di evaporazione e non deve essere ri- mossa.it Pulizia e cura

Affinché l'acqua di sbrinamento pos- sa defluire e per evitare la formazio- ne di odori, osservare le seguenti in- formazioni:

• "Pulizia del convogliatore dell'ac- qua di sbrinamento e del foro di sca- rico", Pagina 73. Scongelamento nel vano con- gelatore Il congelatore non esegue lo sbrina- mento automaticamente. Uno strato di brina nel congelatore rallenta il passaggio del freddo agli alimenti congelati e aumenta il consumo di energia elettrica. Scongelamento del vano congelatore Sbrinare regolarmente il congelatore.

1. Attivare la Funzione «super» circa

4 ore prima dello sbrinamento.

• "Attivare Funzione «super»", Pagina 68 Gli alimenti raggiungono così tem- perature molto basse e possono essere conservati a temperatura ambiente più a lungo.

2. Togliere i cassetto e gli alimenti

congelati e collocarli in un luogo fresco. Deporre sugli alimenti con- gelati degli accumulatori delfred- do, se disponibili.

3. "Spegnere l'apparecchio."

4. Staccare l'apparecchio dalla rete

elettrica. Togliere la spina del cavo di ali- mentazione o disattivare il fusibile nella scatola dei fusibili.

5. Per accelerare lo sbrinamento,

mettere nel congelatore una pento- la con acqua bollente su un sotto- pentola.

6. Rimuovere l'acqua prodotta dallo

scongelamento con un panno mor- bido o una spugna.

7. Asciugare il vano con un panno

8. Collegare elettricamente l'apparec-

• Pagina 67 10.Reinserire il cassetto surgelati con gli alimenti. Pulizia e cura Pulizia e cura Pulizia e cura Per mantenere a lungo l'apparecchio in buone condizioni, sottoporlo a una cura e a una manutenzione scrupolo- se. La pulizia dei punti inaccessibili deve essere effettuata dal servizio di assi- stenza clienti. La pulizia da parte del servizio di assistenza clienti può comportare costi. Preparazione dell'apparec- chio per la pulizia Di seguito sono indicate informazioni per preparare l'apparecchio alla puli- zia.

1. "Spegnere l'apparecchio."

2. Staccare l'apparecchio dalla rete

elettrica. Togliere la spina del cavo di ali- mentazione o disattivare il fusibile nella scatola dei fusibili.

3. Estrarre tutti gli alimenti econser-

varli in un luogo fresco. Se disponibili, mettere degli accu- mulatori del freddo sugli alimenti.

4. Se è presente uno strato di brina,

lasciarlo scongelare.Pulizia e cura it

5. "Rimuovere tutte leparti dell'attrez-

zatura dall'apparecchio." →Pagina

Pulizia dell'apparecchio Pulire l'apparecchio come indicato, in modo da non danneggiarlo eseguen- do una pulizia errata o utilizzando de- tergenti non idonei. AVVERTENZA Pericolo di scosse elettriche! ¡ L'infiltrazione di umidità può provo- care una scarica elettrica.

Non lavare l'apparecchio con pulitori a vapore o idropulitrici. ¡ I liquidi che raggiungono l'interno dell'unità d'illuminazione possono essere nocivi.

Evitare che l’acqua penetri nell’unità di illuminazione. ATTENZIONE! ¡ I detersivi non appropriati possono danneggiare le superfici dell'appa- recchio.

Non utilizzare spugnette dure o abrasive.

Non usare prodotti corrosivi o abrasivi.

Non utilizzare detergenti a eleva- to contenuto di alcol, ¡ Se il liquido raggiunge il foro di scarico, la vaschetta di evaporazio- ne può traboccare.

Evitare che l’acqua penetri nel foro di scarico. ¡ Lavando i pezzi dell'attrezzatura e gli accessori in lavastoviglie, questi si possono deformare o scolorire.

Non lavare mai le parti dell'at- trezzatura e gli accessori in lava- stoviglie.

1. "Preparare l'apparecchio per la pu-

2. Pulire l'apparecchio, le parti dell'at-

trezzatura e le guarnizioni della porta utilizzando un panno spugna, acqua tiepida e una quantità esi- gua di detergente con pH neutro.

3. Asciugare a fondo con un panno

4. Inserire le parti dell'attrezzatura.

5. Collegare elettricamente l'apparec-

7. Inserire gli alimenti.

Pulizia del convogliatore dell'acqua di sbrinamento e del foro di scarico Per il libero deflusso dell’acqua di sbrinamento, pulire regolarmente il convogliatore dell’acqua e il foro di scarico.

Pulire attentamente il convogliatore dell'acqua e il foro di scarico ad esempio con un bastoncino coto- nato.

Rimozione degli accessori Se si vogliono pulire a fondo le parti dell'attrezzatura, rimuoverle dall'appa- recchio. Rimozione del ripiano

Estrarre il ripiano e rimuoverlo.

Rimozione del contenitore per snack con il supporto

1. Rimuovere il contenitore per

2. Rimuovere il ripiano con il suppor-

to.it Pulizia e cura

3. Spingere il supporto lateralmente

Rimozione del balconcino controporta

Sollevare il balconcino controporta ed estrarlo.

Rimozione del cassetto per frutta e verdura

1. Estrarre il cassetto della frutta e

della verdura finché non si innesta in posizione.

2. Sollevare in avanti il cassetto della

frutta e della verdura e rimuover- lo .

Rimozione del cassetto surgelati

1. Estrarre il cassetto surgelati fino a

2. Sollevare il cassetto surgelati da

davanti ed estrarlo da dietro .

• Fig. 10Sistemazione guasti it

Sistemazione guasti Sistemazione guasti Sistemazione guasti I guasti minori possono essere sistemati autonomamente dall'utente. Utilizzare le informazioni per la sistemazione dei guasti prima di contattare il servizio di assistenza clienti. In questo modo si evitano costi non necessari. AVVERTENZA Pericolo di scosse elettriche! Gli interventi di riparazione effettuati in modo non appropriato rappresentano una fonte di pericolo.

Solo il personale adeguatamente specializzato e formato può eseguire ripa- razioni sull'apparecchio.

Per la riparazione dell'apparecchio possono essere impiegati soltanto pezzi di ricambio originali.

Se il cavo di collegamento alla rete dell'apparecchio viene danneggiato, de- ve essere sostituito con un cavo di collegamento speciale, reperibile presso il produttore o il relativo servizio di assistenza clienti. Anomalie di funzionamento Anomalia Causa Ricerca guasti L'apparecchio non funziona. Tutte lespie sono spente. La spina d’alimentazione non è inserita correttamente.

1. Controllare se la spina della rete

elettrica è completamente inserita nella presa.

2. Controllare se la spina dell'apparec-

chio della rete elettrica è completa- mente inserita nella parete poste- riore dell'apparecchio. Èintervenuto il dispositivo di sicurezza.

Controllare i fusibili. L'energia è mancata. 1. Controllare se vi è energia elettrica.

2. Deporre sugli alimenti congelati de-

gli accumulatori delfreddo, se di- sponibili. L'apparecchio non raffredda, l'indicatore el'illuminazione sono accesi. Il programma «dimostrativo» è attivo.

"Eseguire l'autotest dell'apparec- chio." →Pagina 78 a Alla fine dell'autotest, l'apparecchio passa al funzionamento normale. L'illuminazione LED non fun- ziona. Sono possibili diverse cause scatenanti.

Rivolgersi al servizio di assistenza clienti. Il numero del servizio di assistenza clienti si trova nell'elenco dei centri di assistenza allegato:it Sistemazione guasti

Anomalia Causa Ricerca guasti La macchina frigorifera si ac- cende più spesso e per pe- riodi più lunghi. L'apparecchio è stato aperto molte volte.

Non aprire la porta dell'apparecchio inutilmente. Le griglie di ventilazione esterne sono coperte.

Rimuovere gli ostacoli che si trova- no davanti alle griglie di ventilazio- ne esterne. Il fondo del vano frigorifero è bagnato. Il convogliatore dell’acqua di sbrinamento o il foro di scari- co sono otturati.

"Pulire il convogliatore dell’acqua di sbrinamento e il foro di scarico."

• Pagina 73 Latemperatura sidiscosta notevolmente dall'imposta- zione. Sono possibili diverse cause scatenanti.

1. "Spegnere l'apparecchio."

2. "Riaccendere l'apparecchio dopo

circa 5 minuti." →Pagina 67 ‒ Se la temperatura ètroppo elevata, controllarla di nuovo dopo qualche ora. ‒ Se la temperatura ètroppo bassa, controllarla dinuovo il giorno seguente. L'apparecchio emette rumo- ri come gorgoglii, ronzii o scatti. Nessun guasto. Un motore è in funzione, ad es. gruppo fri- gorifero, ventola. Il refrige- rante fluisce nei tubi. Moto- re, interruttori ed elettroval- vole si inseriscono o disinse- riscono. Nessun trattamento necessario. L'apparecchio produce dei rumori. Le parti dell'attrezzatura tra- ballano o si incastrano.

Controllare le parti estraibili ed eventualmente inserirle di nuovo correttamente. Le bottiglie o le stoviglie si toccano.

Separare le bottiglie o le stoviglie. La Funzione «super» è attiva- ta. Nessun trattamento necessario.Sistemazione guasti it

Anomalia Causa Ricerca guasti L'apparecchio emana un odore sgradevole. Sono possibili diverse cause, ad es. alimenti andati a male o liquidi versati all'interno dell'apparecchio.

1. Smaltire tutti gli alimenti deperiti.

2. "Preparare l'apparecchio alla puli-

3. "Pulire l'apparecchio." →Pagina 73

4. Pulire tutte le confezioni degli ali-

5. Per impedire la formazione di odori,

sigillare ermeticamente gli alimenti che emanano forte odore.

6. Dopo 24 ore controllare se si è di

nuovo sviluppato odore.it Stoccaggio e smaltimento

Esecuzione dell'autotest dell'apparecchio

1. "Spegnere l'apparecchio."

2. "Riaccendere l'apparecchio dopo

5 minuti." →Pagina 67

3. Entro 10 secondi dopo il collega-

mento elettrico, tenere premuto per 3 - 7 secondi , finché non vie- ne emesso un secondo segnale acustico. a Si avvia l'autotest dell'apparecchio. a Durante l’autotest, di tanto in tanto viene emesso un lungo segnale acustico. a Se al termine dell'autotest vengono emessi 2 segnali acustici e lampeggia due volte significa che l'apparecchio funziona regolarmen- te. L'apparecchio passa al funzio- namento normale. a Se al termine dell'autotest viene emesso 5 volte il segnale acustico e lampeggia per 10secondi, informare il servizio di assistenza clienti. Stoccaggio e smaltimento Stoccaggio e smaltimen-

Stoccaggio e smaltimento Di seguito sono indicate informazioni per preparare l'apparecchio per l'im- magazzinamento. Vi sono anche in- formazioni sulla rottamazione degli apparecchi dismessi. Messa fuori servizio dell'ap- parecchio

1. "Spegnere l'apparecchio."

2. Staccare l'apparecchio dalla rete

elettrica. Togliere la spina del cavo di ali- mentazione o disattivare il fusibile nella scatola dei fusibili.

3. Estrarre tutti gli alimenti.

4. "Scongelare l'apparecchio."

"Pulire l'apparecchio." →Pagina 73

6. Per garantire un'aerazione nel va-

no interno, lasciare aperto l'appa- recchio. Rottamazione di un apparec- chio dismesso Uncorretto smaltimento nel rispetto dell'ambiente permette direcuperare materie prime preziose. AVVERTENZA Pericolo di danni alla salute! I bambini possono restare chiusi nell'apparecchio, rischiando la vita.

Per rendere difficile ai bambini l'in- gresso nell'apparecchio, non ri- muovere dal suo interno ripiani econtenitori.

Tenere ibambini lontano dall'appa- recchio dismesso. AVVERTENZA Pericolo di incendio! In caso di danneggiamento dei tubi, il refrigerante infiammabile e i gas noci- vi possono fuoriuscire e prendere fuoco.

Non danneggiare itubi del circuito refrigerante el'isolamento.

Smaltire l'apparecchio nel rispetto dell'ambiente. Per informazioni sulle attuali proce- dure di smaltimento rivolgersi al ri- venditore specializzato o al comu- ne di competenza.Servizio di assistenza clienti it

Questo apparecchio dispone di contrassegno ai sensi della di- rettiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE). Questa direttiva definisce le nor- me per la raccolta e il riciclag- gio degli apparecchi dismessi valide su tutto il territorio dell’Unione Europea. Servizio di assistenza clienti Servizio di assistenza clienti Servizio di assistenza clienti In caso di domande, se non si riesce a sistemare un guasto in autonomia o se l'apparecchio deve essere ripa- rato, rivolgersi al nostro servizio di assistenza clienti. Molti problemi possono essere risolti autonomamente dall'utente utilizzan- do le informazioni sull'eliminazione dei guasti riportate nelle presenti istruzioni o disponibili sul nostro sito Internet. Qualora ciò non fosse possi- bile, rivolgersi al nostro servizio di as- sistenza clienti. Troviamo sempre una soluzione ade- guata e cerchiamo di evitare visite non necessarie da parte dei tecnici dell'assistenza. Assicuriamo che l'apparecchio venga riparato con ricambi originali, da per- sonale appositamente formato del servizio di assistenza clienti, sia du- rante la copertura della garanzia del produttore sia allo scadere della stes- sa. Per motivi di sicurezza solo il perso- nale adeguatamente specializzato e formato può eseguire riparazioni sull'apparecchio. La garanzia decade nel caso in cui vengano eseguiti in- terventi o riparazioni da parte di per- sone da noi non autorizzate o nel ca- so in cui i nostri apparecchi vengano equipaggiati con ricambi, parti inte- grative e accessori non originali a causa dei quali insorga un difetto. I ricambi originali rilevanti per il fun- zionamento secondo il corrisponden- te regolamento Ecodesign sono re- peribili presso il nostro servizio di as- sistenza clienti per un periodo di al- meno 10 anni a partire dalla messa in circolazione dell'apparecchio all'in- terno dello Spazio economico euro- peo. Nota:L'intervento del servizio di assi- stenza clienti è gratuito nell'ambito delle condizioni di garanzia del pro- duttore applicabili a livello locale. La durata minima della garanzia (garan- zia del produttore per utenti privati) nello Spazio economico europeo è di 2 anni secondo le condizioni di ga- ranzia applicabili a livello locale. Le condizioni di garanzia non produco- no alcun effetto su altri diritti o riven- dicazioni spettanti conformemente al diritto locale. Informazioni dettagliate sulla durata della garanzia e sulle condizioni di garanzia in ciascun Paese sono repe- ribili presso il nostro servizio di assi- stenza clienti, presso il proprio riven- ditore o sul nostro sito Internet. Quando si contatta il servizio di assi- stenza clienti sono necessari il codi- ce prodotto (E-Nr.) e il codice di pro- duzione (FD) dell'apparecchio. I dati di contatto del servizio di assi- stenza clienti sono disponibili nell'elenco dei centri di assistenza al- legato o sul nostro sito Internet.it Dati tecnici

Codice prodotto (E-Nr.) e co- dice di produzione (FD) Il codice prodotto (E-Nr.) e il codice di produzione (FD) sono riportati sul- la targhetta identificativa dell'apparec- chio.

Annotare i dati dell'apparecchio e il numero di telefono del servizio di as- sistenza clienti per ritrovarli rapida- mente. Dati tecnici Dati tecnici Dati tecnici Il refrigerante, il contenuto utile ed al- tri dati tecnici sono indicati sulla tar- ghetta identificativa.

Ulteriori informazioni sul modello scelto sono disponibili sul sito Inter- net https://energylabel.bsh- group.com

. Questo link rimanda alla pagina ufficiale del database euro- peo dei prodotti EPREL, il cui indiriz- zo non era ancora stato pubblicato al momento della stampa. Seguire le in- dicazioni relative alla ricerca del mo- dello. Si riconosce il modello dal se- gno prima della barra del codice pro- dotto (E-Nr.) sulla targhetta identifica- tiva. In alternativa, l'indicazione del modello si trova anche nella prima ri- ga dell'etichetta energetica UE.

Valido solo per i Paesi dello Spazio economico europeonl
