MANUALE UTENTE KA93NVIFPK SIEMENS

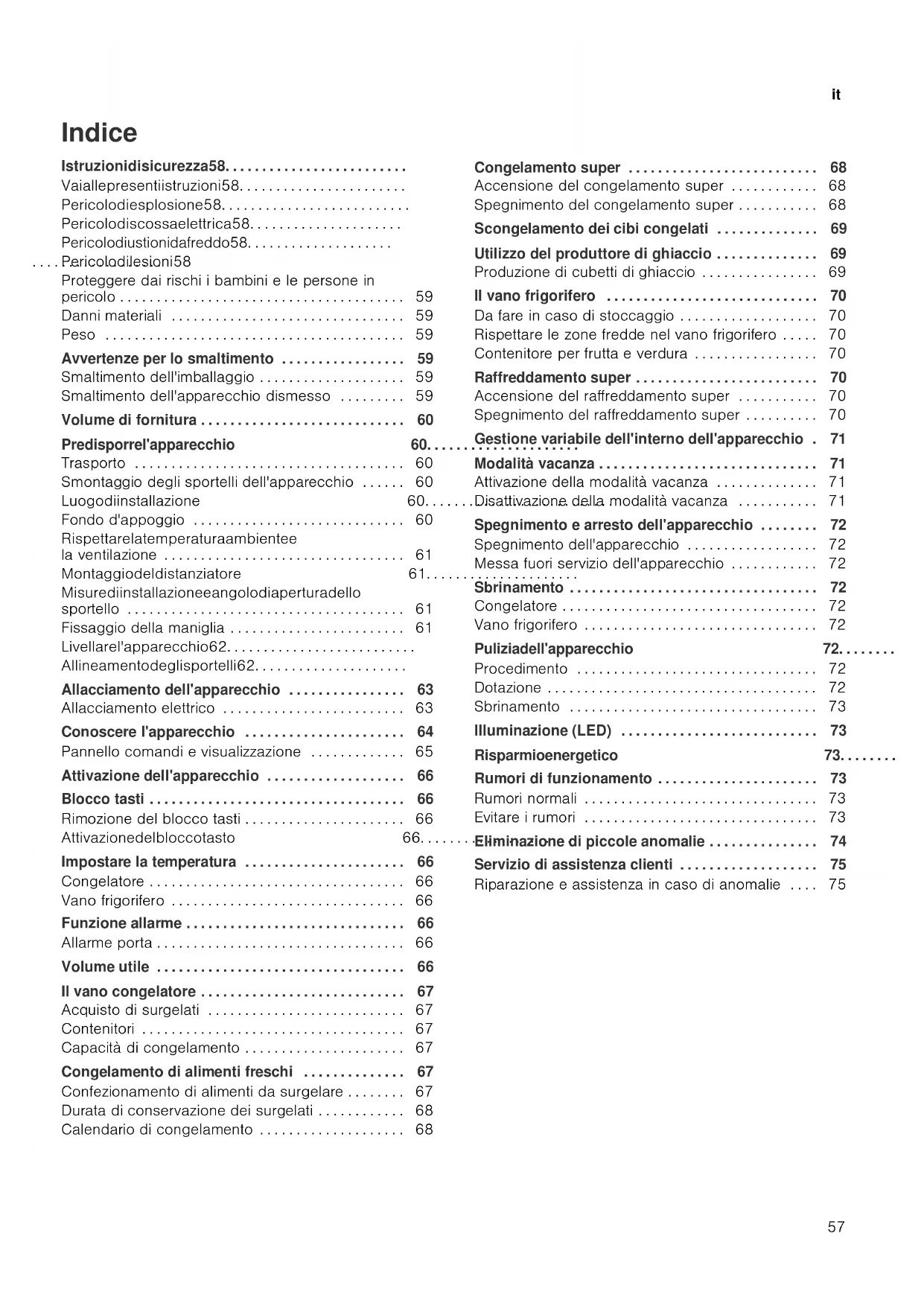

congelamento dei cibi congelati 69.............. Utilizzo del produttore di ghiaccio 69.............. Produzione di cubetti di ghiaccio 69................ Il vano frigorifero 70............................. Da fare in caso di stoccaggio 70................... Rispettare le zone fredde nel vano frigorifero 70..... Contenitore per frutta e verdura 70................. Raffreddamento super 70......................... Accensione del raffreddamento super 70........... Spegnimento del raffreddamento super 70.......... Gestione variabile dell'interno dell'apparecchio 71. Modalità vacanza 71.............................. Attivazione della modalità vacanza 71.............. Disattivazione della modalità vacanza 71........... Spegnimento e arresto dell'apparecchio 72........ Spegnimento dell'apparecchio 72.................. Messa fuori servizio dell'apparecchio 72............ Sbrinamento 72.................................. Congelatore 72................................... Vano frigorifero 72................................ Pulizia dell'apparecchio 72....................... Procedimento 72................................. Dotazione 72..................................... Sbrinamento 73.................................. Illuminazione (LED) 73........................... Risparmio energetico 73.......................... Rumori di funzionamento 73...................... Rumori normali 73................................ Evitare i rumori 73................................ Eliminazione di piccole anomalie 74............... Servizio di assistenza clienti 75................... Riparazione e assistenza in caso di anomalie 75....it

( Istruzioni di sicurezza Questo apparecchio è conforme alle norme di sicurezza in vigore per apparecchi elettronici ed è radioschermato. L'ermeticità del circuito refrigerante è stata controllata. Vai alle presenti istruzioni Ø Leggere e seguire le istruzioni per l'uso e per il montaggio. Contengono informazioni importanti sull'installazione, l'uso e la manu tenzione dell'apparecchio. Ø Il produttore declina ogni responsabilità per il mancato rispetto delle indicazioni e delle avvertenze delle presenti istruzioni per l'uso e per il montaggio. Ø Conservare tutta la documentazione per il prossimo utilizzo o p er successivi pro prietari. Pericolo di esplosione Ø Non utilizzare mai apparecchi elettrici all'interno dell'apparecchio (ad es. appa recchi di riscaldamento, produttori di ghiaccio e lettrici). Ø Non conservare nell'apparecchio prodotti contenenti gas propellenti infiammabili (ad es. bombolette spray) o sostanze esplosive. Ø Conservare alcol ad alta gradazione solo ermeticamente chiuso e in posizione verticale. Ø Non prendere provvedimenti diversi da quanto descritto nelle indicazioni del produttore per accelerare lo sbrinamento. Pericolo di scossa elettrica L'installazione o eventuali riparazioni effettuate in modo non corretto possono rappresentare una fonte di rischio per l'utente. Ø Mentre si posiziona l'apparecchio, accer tarsi che il cavo di alimentazione non si incastri e non venga danneggiato. Ø In caso di cavo di alimentazione danneg giato: staccare immediatamente l'apparec chio dalla rete elettrica. Ø Non utilizzare p rese multiple, c avi di p ro lunga o adattatori. Ø Fare riparare l'apparecchio esclusivamente dal produttore, dal servizio di assistenza o da personale debitamente qualificato. Ø Utilizzare esclusivamente pezzi originali del produttore. Il produttore si prende la responsabilità di garantire soltanto tali pezzi, poiché soddisfano i requisiti di sicurezza. Pericolo di ustioni da freddo Ø Non mettere mai in bocca cibi congelati, subito dopo averli tolti dal vano congela tore. Ø Evitare un contatto prolungato della pelle c on cibi congelati, ghiaccio e tubi all'interno del vano congelatore. Pericolo di lesioni I contenitori contenenti bibite gassate potreb bero scoppiare. Non collocare contenitori contenenti bibite gassate all'interno del vano congelatore. Pericolo di incendio / Pericoli a causa del refrigerante Nei tubi del circuito refrigerante scorre una piccola quantità di un refrigerante (R600a) compatibile con l'ambiente ma infiammabile. Non danneggia lo strato di ozono nell'atmos fera e non aumenta l'effetto serra. Il refrigerante fuoriuscito può danneggiare gli occhi oppure incendiarsi. Ø Non danneggiare i tubi. In caso di tubi danneggiati: Ø Tenere lontano l'apparecchio da fiamme e da fonti di accensione. Ø Arieggiare l'ambiente. Ø spegnere l'apparecchio e staccare la spina. Ø Contattare il servizio assistenza clienti. Pericolo di incendio Le prese multiple portatili o gli alimen tatori portatili potrebbero surriscaldarsi e incendiarsi. Non collocare alcuna presa multipla portatile né alimentatori portatili dietro l'apparecchio.it

Proteggere dai rischi i bambini e le persone in pericolo Sono in pericolo: Ø bambini, Ø persone soggette a deficit fisici, psichici o soggette a ridotte capacità sensoriali, Ø persone che non dispongono delle cono scenze sufficienti relative all'impiego sicuro dell'apparecchio. Misure: Ø accertarsi che i bambini e le persone in pericolo abbiano compreso i pericoli. Ø Una persona responsabile della sicurezza deve sorvegliare o guidare i bambini e le persone in pericolo. Ø Solobambinidietàsuperioreagli8anni possono utilizzare l'apparecchio. Ø Durante la pulizia e la manutenzione sorve gliare i bambini. Ø Non permettere che i bambini giochino con l'apparecchio. Pericolo di soffocamen to Ø Non permettere che i bambini giochino con l'imballaggio e le sue parti. Danni materiali Per evitare danni materiali: Ø Non salire sullo zoccolo, sui cassetti estraibili, sugli sportelli né appoggiarcisi sopra. Ø Nonungerenécongrassonéconolio i componenti in plastica e le guarnizioni dello sportello. Ø Estrarre direttamente la spina, senza tirare il cavo. Peso L'apparecchioèmoltopesante.Lacolloca zione e il trasporto dell'apparecchio devono essere eseguiti sempre in almeno 2 persone. Avvertenze per lo smaltimento *Smaltimento dell'imballaggio L'imballaggio protegge l'apparecchio da danni duranteil trasporto. Tutti i materiali impiegati sono ecocompatibili e riutilizzabili. Si invita a collaborare: si prega dismaltire l'imballaggio nel rispetto dell'ambiente.Il rivenditore o l'amministrazione comunale fornisconoinformazioni sulle attuali possibilità di smaltimento. *Smaltimento dell'apparecchio dismesso Gli apparecchi dismessi non s ono rifiuti senza valore!Attraverso uno smaltimento ecologicamente sostenibilesi possono recuperare materie prime pregiate.Questo apparecchio dispone di contrassegnoai sensi della direttiva europea 2012/19/UE inmateria di apparecchi elettrici ed elettronici (wasteelectrical and electronic equipment – WEEE).La direttiva prescrive il quadro normativo per ilritiro e il riciclaggio d egli apparecchi dismessivalido in tutta l'Unione europea. : Avviso In caso di apparecchi dismessi:1. Estrarre la spina di alimentazione.2. Tagliare il cavo di alimentazione e rimuoverloinsieme alla s pina.3. Non estrarre i ripiani e contenitori, per rendere piùdifficile ai bambini di entrare nell'apparecchio!4. Impedire che i bambini giochino con l'apparecchiodismesso. Pericolo di soffocamento!Gli apparecchi frigoriferi contengono refrigerante e,nell'isolamento, gas. Il refrigerante e i gas devonoessere smaltiti in modo appropriato. Non danneggiarei tubi del circuito del refrigerante prima che l'apparecchio sia stato smaltito in modo appropriato. )it

Volume di fornitura Dopo aver rimosso l'imballaggio controllare che tutte le parti non presentino eventuali danni da trasporto. In caso di contestazioni, rivolgersi al commerciante presso il quale è stato acquistato l'apparecchio oppure rivolgersi al nostro servizio di assistenza clienti. La consegna riguarda i seguenti componenti: Ø Apparecchio fisso Ø Sacchetto con il materiale di montaggio Ø Dotazione (a seconda del modello) Ø Istruzioni per l'uso Ø Libretto del servizio di assistenza clienti Ø Garanzia Ø Informazioni relative al consumo energetico e ai rumori Predisporre l'apparecchio Trasporto L'apparecchio è pesante. Fissarlo durante il trasporto e durante il montaggio! A causa del peso e delle dimensioni dell'apparecchio, e al fine di ridurre al minimo il rischio di infortuni o di danni all'apparecchio, per un'installazione in sicurezza sono necessarie almeno due persone. Smontaggio degli sportelli dell'apparecchio Se l'apparecchio non passa dalle porte dell'abitazione è possibile svitare gli sportelli dell'apparecchio. Attenzione! Lo smontaggio delle porte dell'apparecchio può essere effettuato solo dal servizio assistenza clienti. Luogo di installazione Un locale asciutto e ben ventilato è idoneo come luogo di installazione. Il punto di installazione non dovrebbe essere esposto alla luce solare diretta o vicino a una fonte di calore, ad esempio un fornello, un calorifero, ecc. Se non si può evitare l'installazione vicino a una fonte di calore, utilizzare un idoneo pannello isolante oppure rispettare le seguenti distanze minime dalla fonte di calore: Ø da una cucina elettrica o a gas 3 cm. Ø da cucine a petrolio o a carbone 30 cm. In caso di installazione vicino a un altro frigorifero o congelatore occorre una distanza laterale minima di 25 mm, al fine di evitare la formazione di condensa. Se sopra l'apparecchio viene montato un paralume o un pensile, prevedere una fessura di 30 mm, per permettere, in caso di necessità, di estrarre l'apparec chio dalla nicchia. L'aria riscaldata sul lato posteriore dell'apparecchio deve poter defluire liberamente. Fondo d'appoggio Attenzione! L'apparecchio è molto pesante. Ilpavimentonelluogodell'installazionenondeve cedere; rinforzarlo se necessario. Per permettere l'apertura degli sportelli fino all'arresto, nell'installazione in un angolo del locale o in una nicchia rispettare le distanze laterali minime (~ Capitolo “Misure di installazione”). Se la profondità dei mobili della cucina attigui supera i 60 cm, rispettare le distanze laterali minime per per mettere l'angolo di apertura completo dello sportello (~ Capitolo “Angolo di apertura”).it

Rispettare la temperatura ambiente e la ventilazione Temperatura ambiente La classe di clima è riportata sulla targhetta di identi ficazione. Essa indica l'intervallo di temperatura entro il quale l'apparecchio può funzionare. La targhetta di identificazione si trova nell'apparecchio a destra. Classe climatica Temperatura ambiente consentita SN +10 °C a 32 °C N +16 °C a 32 °C ST +16 °C a 38 °C T +16 °C a 43 °C Avvertenza: Entro i limiti della temperatura ambiente della classe di clima indicata, l'apparecchio è perfettamente funzio nante. Se un apparecchio di classe climatica SN viene messo in funzione a una temperatura ambiente più bassa, si possono escludere danni all'apparecchio fino aunatemperaturadi+5°C. Ventilazione È necessaria una buona ventilazione a ttorno all'apparecchio. L'aria riscaldata deve poter defluire liberamente altrimenti il motore d i raffreddamento dovrebbe lavorare di più. Ciò aumenta il consumo di energia elettrica. Pertanto, attorno all'apparecchio, dovrebbe esserci uno spazio sufficientemente libero. Consiglio: mantenere da 50 a 70 mm nella parte posteriore verso la parete, almeno 100 mm nella parte sopra l'apparecchio e almeno 100 mm nella parte laterale, verso la parete, assicurando uno spazio sufficiente davanti per poter aprire le porte di almeno 130° (vano congelatore) e 135° (vano frigorifero). 100 mm 1787 mm 100 mm 100 mm Montaggio del distanziatore Rimuovere entrambe le viti con l'ausilio di un caccia vite. Togliere il distanziatore dal sacchetto e fissarlo con le viti sulla parete posteriore dell'apparecchio. Così facendo verrà mantenuta la distanza minima dalla parete. Misure di installazione e angolo di apertura dello sportello

135°130° W W1 W2 D D1 908 mm 418 mm 277 mm 628 mm 1171 mm Fissaggio della maniglia Si prega di controllare le maniglie prima di utilizzarle. Se la maniglia è allentata, stringerla ruotando la chiave esagonale in senso orario.it

Livellare l'apparecchio Affinché l'apparecchio possa funzionare perfettamente occorre livellarlo con una livella a bolla d'aria. Ø Per poter livellare e arieggiare a sufficienza la zona posteriore e anteriore all'apparecchio, se necessa rio, regolare i piedini di installazione. Ø Per far sì che gli sportelli si chiudano da soli, inclinare all'indietro di circa 15 mm o 0,5° il lato superiore dell'apparecchio regolando i piedini di installazione. Ø Ricordarsi di riavvitare i piedini di installazione quando si vuole spostare l'apparecchio in modo tale che possa scorrere tranquillamente. Ø Le rotelle sono fisse e dovrebbero essere utilizzate solo per spostamenti in avanti e indietro. In caso di spostamenti laterali, il pavimento e le rotelle potreb bero danneggiarsi. Ø Se si cambia la collocazione, livellare nuovamente l'apparecchio. 0,5° 15 mm Piedini di regolazione Allineamento degli sportelli Se gli sportelli non sono alla stessa altezza, lo sportello del vano frigorifero può essere adattato con una chiave inglese. Può essere regolato soltanto lo sportello del vano frigo rifero. Per sollevare lo sportello del vano frigorifero, ruotare il dado (1) in senso antiorario. Per abbassare lo sportello del vano frigorifero, ruotare il dado (1) in senso orario. Se lo sportello è correttamente livellato, fissarlo con il dado (2).it

Allacciamento dell'apparecchio Far installare e allacciare l'apparecchio da un tecnico specializzato secondo le istruzioni di montaggio accluse. Rimuovere i blocchi per il trasporto dei ripiani e dei contenitori soltanto dopo aver installato l'apparecchio. Oltreallenormativenazionali previste dalla legge devono essere rispettate le prescrizioni di allaccia mento della centrale elettrica. Dopo l'installazione dell'apparecchio, aspettare almeno 1 ora prima di metterlo in funzione. Durante il trasporto può accadere che l'olio contenuto nel compressore penetri nel sistema di raffreddamento. Prima della prima messa in funzione, pulire l'interno dell'apparecchio (~ Capitolo “Pulizia dell'apparecchio”). Allacciamento elettrico : Avviso – Pericolo di scossa elettrica! Se il cavo di alimentazione non è sufficientemente lungo, non utilizzare in alcun caso prese multiple o prolunghe ma contattare il servizio di assistenza clienti per ottenere soluzioni alternative. Per l'allacciamento dell'apparecchio occorre una presa di corrente murale fissa. La presa di corrente deve essere vicina all'apparecchio e liberamente accessibile dopo l'installazione dell'appa recchio. L'apparecchio rispetta la classe di protezione I. Collegare l'apparecchio a corrente alternata a 220-240 V / 50 Hz mediante una presa installata a norma, dotata di un conduttore di terra. La presa deve essere protetta con un dispositivo di sicurezza da 10 A a 16 A o superiore. Per gli apparecchi destinati all'uso in paesi extra europeiènecessarioverificareselatensioneeiltipo di corrente indicati corrispondano ai valori della rete elettrica locale. La targhetta di identificazione si trova nella parte in basso a destra nell'apparecchio. L'eventuale sostituzione del cavo di alimentazione deve essere eseguita solo da un tecnico specializzato. : Avviso Non collegare mai l'apparecchio a prese a risparmio energetico elettroniche. Per utilizzare il nostro apparecchio possono essere impiegati invertitori pilotati da rete o sinusoidali. Gli invertitori commutati dalla rete vengono utilizzati negli impianti fotovoltaici che vengono direttamente collegati alla rete elettrica pubblica. Utilizzare gli inver titori sinusoidali nel caso di soluzioni ad isola (ad es. sulle imbarcazioni oppure nelle baite di montagna) che non hanno un collegamento diretto alla rete elettrica.it

Conoscere l'apparecchio Avvertenza: A causa delle costanti modifiche che apportiamo ai nostri prodotti, l'apparecchio scelto potrebbe discostarsi leggermente da quanto riportato nelle presente istruzioni. Le funzioni e l'impiego resta comunque inalterato.

ACongelatore 1 Illuminazione a LED del congelatore 2 Copertura dell'aerazione del congelatore 3 Ripiano dello sportello del congelatore 4 Ripiano nel congelatore 5 Produttore di ghiaccio estraibile (optional) 6 Guarnizione dello sportello del congelatore 7 Contenitori di surgelati 8 Ripiano nello sportello del congelatore (vano a 2 stelle) 9Piediniregolabili B Frigorifero 10 Illuminazione a LED del frigorifero 11 Copertura dell'aerazione del frigorifero 12 Ripiano nel frigorifero 13 Ripiano nello sportello del frigorifero 14 Contenitore per frutta e verdura 15 Guarnizione dello sportello del frigoriferoit

Pannello comandi e visualizzazione Il pannello comandi e visualizzazione sullo sportello è composto da 2 indicazione per la temperatura, 5 indicazioni per i diversi tipi di modalità e 4 tasti di funzionamento. A B

A Indicazione per congelatore B Indicazione per frigorifero 1 Indicazione “Congelamento super” Si illumina se è attiva la funzione Congelamento super. 2 Indicazione “S”(allarme) Si illumina in caso di allarme. 3 Indicazione “ ” (blocco tasti) Si illumina quando i tasti sono bloccati. 4 Indicazione “Raffreddamento super” Si illumina se è attiva la funzione Raffreddamento super. 5Tasto“lock/unlock3s” Per attivare/disattivare il blocco tasti Con il blocco tasti attivo, tenere premuto questo tasto per 3 secondi, per rimuovere il blocco tasti. Per attivare il blocco tasti, tenere premuto questo tasto per 3 secondi. 6Tasto“cool” Per impostare la temperatura del vano frigorifero. 7 Indicazione “ ”(vacanza) Si illumina quando è attiva la modalità “vacanza”. 8 Tasto “freeze” Per impostare la temperatura del vano congelatore. 9Tasto“mode” Per l'attivazione delle funzioni Congelamento super, Raffreddamento super, Modalità vacanza. Per disattivare una funzione attiva, premere il tasto “cool” o “freeze”.it

Attivazione dell'apparecchio Durante la prima accensione dell'apparecchio si accende l'illuminazione dello sfondo degli indicatori sul pannello comandi e visualizzazione. Se non viene premuto alcun tasto e gli sportelli sono chiusi, una volta trascorsi 60 secondi l'illuminazione sullo sfondo si spegne. Le temperature predefinite vengono raggiunte dopo diverse ore. Prima di questo periodo non introdurre alimenti nell'apparecchio. Difabbricavengonoconsigliateeimpostateleseguenti temperature: Ø Congelatore: -18 °C Ø Frigorifero: +4 °C Blocco tasti Se si accende l'indicazione significa che i tasti sono bloccati. Rimozione del blocco tasti Premere il tasto “lock / unlock 3s” per 3 secondi per rimuovere il blocco tasti. L'indicazione si spegne. Attivazione del blocco tasto Tenere premuto “lock / unlock 3s” per 3 secondi per attivare il blocco tasti. L'indicazione si accende. Impostare la temperatura Congelatore È possibile impostare la temperatura del vano congelatore tra -15 °C e -25 °C. Si consiglia di impostare una temperatura di -18 °C. Dopo aver rimosso il blocco tasti, è attiva la regola zione della temperatura. Premere il tasto “freeze”, per impostare la temperatura tra -15 °C e -25 °C, a seconda della necessità. Il valore corrispondente viene indicato nella seguente sequenza sul display. -15 °C -25 °C -16 °C -17 °C -18 °C -19 °C -24 °C -23 °C -22 °C -21 °C -20 °C Vano frigorifero È possibile impostare la temperatura del vano frigori fero tra +2 °C e +8 °C. Si consiglia di impostare una temperatura di +4 °C. Non conservare alimenti delicati a una temperatura superiore ai +4 °C. Dopo aver rimosso il blocco tasti, è attiva la regola zione della temperatura. Premere il tasto “cool”, per impostare la temperatura tra 8 °C e 2 °C. Il valore corrispondente viene indicato nella seguente sequenza sul display. 8°C 7°C 6°C 5°C 2°C 3°C 4°C Funzione allarme In caso di allarme si accende l'indicazione S eviene emesso un segnale acustico. Allarme porta Se lo sportello del vano congelatore o d el vano frigorifero resta aperto per più di due minuti, si attiva l'allarme sportello. In caso di allarme sportello, il cicalino suona 3 volte al minuto e smette automaticamente dopo 10 minuti. Per risparmiare energia, è necessario evitare che l'apparecchio resti aperto a lungo durante il suo funzionamento. Chiudendo lo sportello, si disattiva l'allarme. Volume utile I dati sulla capacità utile sono riportati nell'apparecchio sulla targhetta di identificazione (~ Capitolo “Servizio di assistenza clienti”).it

Il vano congelatore Utilizzare il congelatore Ø Per conservare cibi surgelati. Ø Per la produzione di cubetti di ghiaccio. Ø Per il congelamento di alimenti. Attenzione! Non lasciare le bottiglie più a lungo del necessario all'interno del congelatore, perché, congelando, potrebbero rompersi. Avvertenza: Prestare attenzione a che lo sportello del vano conge latore sia sempre correttamente chiuso! Se la porta è aperta, il cibo si scongela e il vano congelatore si ricopre di uno strato spesso di ghiaccio. Inoltre: si verifica uno spreco di energia a causa di un consumo di corrente elevato! Dopo la chiusura della porta del congelatore avviene una depressione che emette un rumore di aspirazione. Attendere 2-3 minuti finché non si compensa la de pressione formatasi nell'interno. Acquisto di surgelati Ø L'imballaggio non deve essere danneggiato. Ø Osservare la data di scadenza. Ø La temperatura nel punto vendita deve essere -18 °C oppure inferiore. Ø Trasportare gli alimenti surgelati possibilmente in una busta termica e disporli repentinamente nel vano congelatore. Contenitori I contenitori di surgelati sono montati sulle guide tele scopiche e possono contenere una grande quantità di alimenti surgelati. Per rimuovere un contenitore di surgelati, tirarlo in avanti e sollevarlo dalle guide telescopiche. Prima però togliere gli alimenti surg elati. Dopo aver rimosso il contenitore di surgelati, spingere completamente indietro le guide telescopiche. Capacità di congelamento Le indicazioni sulla capacità di congelamento sono riportate sulla targhetta di identificazione. Congelamento di alimenti freschi Per il congelamento, utilizzare solo alimenti freschi e in condizioni perfette. Per conservare il più possibile il potere nutritivo, l'aroma e il colore, sbollentare le verdure prima di congelarle. Non è però necessario s bollentare le melanzane, i peperoni, le zucchine e gli asparagi. Informazioni relative al congelamento e allo sbollenta mento sono contenute all'interno dei manuali specifici. Avvertenza: Non mettere a contatto alimenti che devono essere congelati con altri già surgelati. Ø Gli alimenti adatti al congelamento sono: prodotti da forno, pesce e frutti di mare, carne, selvaggine,pollame,verdure,frutta,erbearoma tiche, uova senza il guscio, latticini quali formaggio, burro e quark, cibi pronti e avanzi come zuppe, stufati, carne e pesce già cotti, piatti a base di patate, sformati e dolci. Ø Gli alimenti non adatti al congelamento sono: alcuni tipi di verdura che solitamente vengono consumati crudi, come l'insalata o i rapanelli, le uova con il guscio, grappoli di uva, mele, pere e pesche, uova sode, yogurt, latte rappreso, panna acida, creme fraîche e maionese. Confezionamento di alimenti da surgelare Conservare gli alimenti in confezioni ermetiche per evitare che perdano il loro gusto o possano seccarsi.

1. Introdurre gli alimenti nel sacchetto o nel conteni

2. Prima svuotare l'aria.

3. Chiudere la confezione ermeticamente.

4. Riportare sulla confezione il contenuto e la data di

congelamento. Come imballaggio si addicono: Pellicola in plastica, pellicola tubolare in polietilene, pellicola in alluminio e vaschette per congelare. Questi prodotti sono reperibili nei negozi specializzati. Come imballaggio non si addicono: Cartadapacchi,cartapergamena, cellofan, sacchetti per la spazzatura e sacchetti della spesa usati. Per la chiusura sono indicati: Anelli in gomma, clip in plastica, spago, nastro adesivo resistente al freddo e oggetti simili Sacchetti e pellicole tubolari in polietilene possono essere saldati con una sigillatrice.it

Durata di conservazione dei surgelati La durata di conservazione dipende dal tipo di pietanza. A una temperatura di -18 °C: Ø pesce, salsicce, piatti pronti, prodotti da forno: fino a 6 mesi Ø formaggio, pollame, carne: fino a 8 mesi Ø verdura, frutta: fino a 12 mesi Calendario di congelamento Per evitare un peggioramento della qualità degli alimenti, non superare la durata di conservazione massima. La durata dipende dal tipo di alimento sur gelato. I numeri vicino ai simboli indicano la durata di conservazione consentita per l'alimento congelato espressa in mesi. Per gli alimenti surgelati pronti disponibili sul mercato tenere conto della data di produzione o della data di scadenza. Congelamento super Glialimentidevonoesseresurgelatifinoalcentroilpiù rapidamente possibile affinché vengano conservati le vitamine, le sostanze nutritive, l'aspetto e il sapore. L'apparecchio lavora costantemente quando è attivato il congelamento super. Le temperature nel vano conge latore sono molto più basse rispetto al funzionamento normale. Attivare la funzione di congelamento super alcune ore prima di inserire alimenti freschi così da evitare un aumento indesiderato della temperatura. Se si desidera sfruttare la capacità di congelamento secondo quanto riportato sulla targhetta di identifica zione, il congelamento super deve essere attivato 24 prima di inserire i prodotti freschi nel vano di con gelamento. Per congelare minori quantità di alimenti (fino a 2 kg) non è necessario attivare il congelamento super. Accensione del congelamento super Premendo il tasto “mode” si possono selezionare diverse modalità di funzionamento. Sul pannello comandi e visualizzazione viene visualizzata la modalità di funzionamento corrispondente nella sequenza seguente. vacanza raffreddamento super congelamento super Dopo aver selezionato una determinata modalità di funzionamento, attendere finché l'indicazione corrispon dente non lampeggia per 10 secondi. Infine il cicalino emette due segnali acustici e l'indicazione si accende alucefissa.Lafunzioneèattiva. Spegnimento del congelamento super Premere il tasto “cool” o “freeze”, per disattivare la funzione congelamento super. Se la funzione congelamento super è stata disattivata, si spegne l'indicazione “super” nell'apposita area del vano congelatore. L'apparecchio torna automatica mente alla temperatura impostata prima della funzione congelamento super. Avvertenza: Dopo 52 ore si spegne automaticamente il congela mento super.it

Scongelamento dei cibi congelati Asecondadeltipodialimento e dell'utilizzo, si può scegliere tra le seguenti possibilità: Ø a temperatura ambiente Ø nel frigorifero Ø nel forno elettrico, con o senza ventola ad aria calda Ø nel forno a microonde. Attenzione! Non congelare di nuovo i cibi scongelati o semi scongelati. È possibile congelare nuovamente un alimento scongelato soltanto dopo averlo cotto o arrostito. Non raggiungere mai la durata massima di conser vazione dell'alimento. Utilizzo del produttore di ghiaccio Il produttore di ghiaccio serve per la produzione e la conservazione dei cubetti di ghiaccio. Si tratta di un accessorio mobile che può essere rimosso per risparmiare spazio. Avvertenza: Pulire il produttore di ghiaccio prima del primo utilizzo o se non viene impiegato per un tempo prolungato. Produzione di cubetti di ghiaccio

1. Togliere il produttore di ghiaccio dal vano con

2. Riempirlo con acqua potabile fino alla tacca che

contrassegna il livello di riempimento massimo.

3. Reinserire il produttore di ghiaccio nel vano conge

4. Attendere per circa 3 ore. Ruotando la manopola

in senso orario, i cubetti di ghiaccio cadranno nella vaschetta per il ghiaccio.

5. I cubetti di ghiaccio possono essere conservati nella

vaschetta per il ghiaccio. Per estrarre il ghiaccio, è possibile tirare fuori la vaschetta per il ghiaccio.it

Il vano frigorifero Il vano frigorifero è il luogo di conservazione ideale per carne, salsicce, pesce, prodotti caseari, uova, cibi pronti e prodotti da forno. Da fare in caso di stoccaggio Ø Stoccare alimenti freschi e integri in modo da conservare più a lungo qualità e freschezza. Ø Per i prodotti finiti e per la merce imbottigliata rispettare la data di validità minima o entro cui consumarli indicata dal produttore. Ø Per mantenere l'aroma, il colore e la freschezza, impacchettare bene gli alimenti o disporli spacchet tati. In questo modo si evitano passaggi di gusto e alterazioni di colore delle parti di plastica nel vano frigorifero. Ø Lasciar raffreddare gli alimenti e le bevande calde prima di introdurli nell'apparecchio. Avvertenza: Evitare il contatto tra gli alimenti e la parete posteriore. per non pregiudicare la circolazione dell'aria. Alimenti e confezioni potrebbero congelarsi se a con tatto con la parete posteriore. Rispettare le zone fredde nel vano frigorifero La circolazione dell'aria all'interno del vano frigorifero fa sì che il freddo nelle diverse zone sia differente: Ø La zona più fredda si trova tra il contenitore per la verdura e il ripiano in vetro appoggiato sopra. Avvertenza: Nella zona più fredda, sopra al contenitore per la verdura, disporre gli alimenti delicati (ad es. pesce, salsicce, carne). Ø La zona più calda è piuttosto in alto vicino alla porta. Avvertenza: Nella zona più calda riporre, ad esempio, formaggio duro e burro. In questo modo il formaggio può spargere il suo aroma, il burro rimane morbido. Contenitore per frutta e verdura Il contenitore è montato sulle guide telescopiche e serve per la conservazione di frutta e verdura. Per togliere un contenitore, estrarre in avanti le guide telescopiche e sollevarle dalle guide. Prima però togliere tutti gli alimenti. Dopo aver rimosso il contenitore, spingere completa mente indietro le guide t elescopiche. Avvertenze Ø Per mantenere la qualità e l'aroma eccellente, la frutta sensibile al freddo (ad esempio ananas, banana, pap aia e agrumi) e le verdure (ad esempio melanzane, cetrioli, zucchine, peperoni, pomodori e patate) dovrebbero essere conservate fuori dal frigorifero a una temperatura compresa tra +8 °C e+12°C. Ø A seconda della quantità e del tipo di alimento da conservare, all'interno del contenitore per le verdure si può formare della condensa. Rimuovere l'acqua dicondensaconunpannoasciutto. Raffreddamento super Con il raffreddamento super, il vano frigorifero viene raffreddato e portato alla temperatura più fredda possibile. Attivazione del raffreddamento super ad esempio Ø prima della conservazione di una grande quantità di alimenti; Ø per il raffreddamento rapido di bibite. Accensione del raffreddamento super Premendo il tasto “mode” si possono selezionare diverse modalità di funzionamento. Sul pannello comandi e visualizzazione viene visualizzata la modalità di funzionamento corrispondente nella sequenza seguente. vacanza raffreddamento super congelamento super Dopo aver selezionato una determinata modalità di funzionamento, attendere finché l'indicazione corrispon dente non lampeggia per 10 secondi. Infine il cicalino emette due segnali acustici e l'indicazione si accende alucefissa.Lafunzioneèattiva. Spegnimento del raffreddamento super Premere il tasto “cool” o “freeze”, per disattivare la funzione raffreddamento super. Se il raffreddamento super è stato spento, si spegne l'indicazione “super” nell'apposita area del vano frigorifero. L'apparecchio torna automaticamente alla temperatura impostata prima della funzione raffreddamento super.it

Gestione variabile dell'interno dell'apparecchio Il vano frigorifero è dotato di 5 ripiani in vetro e più balconcini dello sportello diversi che si prestano per conservare uova, lattine, bottiglie di bibite e alimenti confezionati. A seconda della necessità, possono essere inseriti ad altezze diverse. Prima di estrarre i balconcini dello sportello, togliere tutti gli alimenti per evitare che si rovescino. Ø Per rimuovere un ripiano, tirarlo in avanti con cautela finché non esce dalle guide. Ø Quando si inserisce nuovamente il ripiano accertarsi che dietro non vi sia alcun ostacolo e spingere con cautela il ripiano fino a riportarlo nella sua posi zione. Ø Sollevareibalconcinidello sportello, quindi rimuo verli. Modalità vacanza In caso di assenza prolungata, la modalità vacanza è la scelta migliore. In questa modalità di funzionamento, la temperatura nel vano frigorifero viene impostata su 15 °C per ridurre al minimo il consumo d'energia. Importante: Durante questo periodo non conservare alcun alimento nel frigorifero. Attivazione della modalità vacanza Premendo il tasto “mode” si possono selezionare diverse modalità di funzionamento. Sul pannello comandi e visualizzazione viene visualizzata la modalità di funzionamento corrispondente nella sequenza seguente. vacanza raffreddamento super congelamento super Dopo aver selezionato una determinata modalità di funzionamento, attendere finché l'indicazione corrispon dente non lampeggia per 10 secondi. Infine il cicalino emette due s egnali acustici e l'indicazione si accende alucefissa.Lafunzioneèattiva. Disattivazione della modalità vacanza Premere il tasto “cool” o “freeze” per disattivare la modalità vacanza. Se la modalità vacanza è stata disattivata, si spegne l'indicazione nel pannello di visualizzazione. L'apparecchio passa automaticamente alla temperatura precedentemente impostata.it

Spegnimento e arresto dell'apparecchio Spegnimento dell'apparecchio Disattivare il fusibile o estrarre la spina dalla presa. Il motore di raffreddamento si spegne. Messa fuori servizio dell'apparecchio Se l'apparecchio non viene utilizzato per un periodo prolungato:

1. Estrarre tutti gli alimenti dall'apparecchio.

2. Disattivare il fusibile o estrarre la spina dalla presa.

3. Pulire l'interno dell'apparecchio

(~ Capitolo “Pulizia dell'apparecchio”).

4. Lasciare aperte le porte dell'apparecchio per evitare

la formazione di odore. Sbrinamento Congelatore Mediante il sistema a utomatico Nofrost nel vano congelatore non si forma il ghiaccio. Non è più necessarioeffettuarelosbrinamento. Vano frigorifero Lo sbrinamento è automatico. L'acqua di sbrinamento scorre attraverso il foro di scarico in una vaschetta di evaporazione, sul lato posteriore dell'apparecchio. Pulizia dell'apparecchio : Avviso Non pulire mai l'apparecchio con una pulitrice a vapore! Attenzione! Ø Non utilizzare detergenti abrasivi, solventi o contenenti acidi o sabbia. Ø Non utilizzare detergenti aggressivi o spugnette abrasive. Sussiste la possibilità che le superfici in metallo vengano corrose. Ø Non utilizzare oggetti a ppuntiti per rimuovere gli strati di brina dal vano frigorifero. Ø Non lavare mai i cassetti e i ripiani in lavastoviglie. Potrebbero deformarsi! Procedimento

1. Disattivare il fusibile o estrarre la spina dalla presa.

2. Estrarre gli alimenti e conservarli in un luogo fresco.

3. Attendere che lo strato di brina si sbrini.

4. Pulire l'apparecchio con un panno morbido, acqua

tiepida e un po' di detersivo con pH neutro. Fare in modo che l'acqua di lavaggio non penetri nel pannello di comando.

5. Lavare la guarnizione della porta solo con acqua

e asciugare accuratamente.

6. Dopo la pulizia, ricollegare l'apparecchio.

7. Riporre nuovamente gli alimenti.

Dotazione Si possono estrarre tutte le parti mobili dell'appa recchio (~ Capitolo “Gestione variabile dell'interno dell'apparecchio”). Avvertenza: Per estrarre e p ulire i contenitori aprire completamente gli sportelli, di un angolo superiore ai 90°.it

Estrazione dei contenitori Ø Tirare fuori del tutto il contenitore, sollevarlo dal punto di aggancio ed estrarlo. Per reinserire i contenitori, disporli sulle guide tele scopiche e spingerli nel vano interno. Il contenitore si innesta con una leggera pressione. Sbrinamento Nonostante l'apparecchio si sbrini automaticamente, sulle pareti interne del vano frigorifero potrebbe formarsi uno strato di brina se lo sportello viene aperto spesso o se resta aperto per troppo tempo. Se lo strato di brina è troppo spesso, attendere che il frigorifero contenga poche scorte di cibo e procedere come segue:

1. Togliere gli alimenti e i ripiani, st accare la spina

dalla presa e lasciare aperto lo sportello. Per velocizzare lo sbrinamento, assicurarsi che l'ambiente sia ben ventilato.

2. A sbrinamento terminato, pulire l'apparecchio come

descritto. Illuminazione (LED) L'apparecchio è dotato di un'illuminazione LED che non richiede manutenzione. Gliinterventidiriparazionedell'illuminazionevanno eseguiti esclusivamente dal servizio di assistenza tecnica o da tecnici specializzati autorizzati. Risparmio energetico Ø Collocare l'apparecchio in un locale asciutto e ben ventilato. L'apparecchio non deve essere diretta mente esposto al sole né in prossimità di una fonte di calore (ad es. calorifero, fornello). Ø Non ostruire le aperture di afflusso e deflusso dell'aria. Ø Lasciar raffreddare gli alimenti e le bevande calde prima di introdurli nell'apparecchio. Ø Riporre nel vano frigorifero i cibi congelati da scon gelare e usare il freddo del cibo congelato per raffreddare gli alimenti. Ø Aprire l'apparecchio per il minor tempo possibile. Ø Accertarsi che lo sportello del vano congelatore sia sempre chiuso. Ø La disposizione dei pezzi forniti in dotazione non influisce in alcun modo sull'assorbimento energetico dell'apparecchio. Rumori di funzionamento Rumori normali Ø Ronzio costante del compressore. Ø Rumori dovuti allo spostamento di aria dal piccolo motore della ventola nel vano frigorifero o in altre aree. Ø Gorgoglii simili all'acqua che bolle. Ø Scricchiolio durante lo sbrinamento automatico. Ø Rumori simili a un clic prima che il compressori inizi afunzionare. Evitare i rumori L'apparecchio non è livellato Allineare l'apparecchio con l'ausilio di una livella a bolla d'aria. A questo scopo utilizzare i piedini regolabili o collocarvi qualcosa sotto. L'apparecchio è “a contatto” Allontanare l'apparecchio dai mobili o dagli apparecchi con i quali è a contatto. I contenitori o i ripiani traballano o sono incastrati Controllare le parti estraibili ed eventualmente inserirle di nuovo. Le bottiglie o i contenitori si toccano Allontanare leggermente le bott iglie e i contenitori l'uno dall'altro.it

Eliminazione di piccole anomalie Prima di rivolgersi al servizio di assistenza tecnica: Verificare se non è possibile eliminare autonomamente l'anomalia, sulla base delle seguenti indicazioni. I costi della consulenza del servizio assistenza clienti sono a carico del consumatore – anche durante il periodo di garanzia! Guasto Possibile causa Rimedio L'apparecchio non funziona La spina non è correttamente inserita nella presa. Verificare se la spina è correttamente inserita nella presa. Il fusibile è spento e difettoso. Controllare il fusibile, eventualmente sostituirlo. Interruzione di corr ente. Verificare l'alimentazione di corrente. Temperatura ambiente troppo bassa. Tentare di risolvere il problema abbassando la temperatura impostata. È normale che l'apparecchio non funzioni durante losbrinamentoautomaticoochenonfunzioniper breve tempo dopo l'accensione dell'apparecchio per proteggere il compressore. Rumori provenienti dal vano interno Il vano interno è sporco. Pulire il vano interno. Alcuni alimenti, contenitori o imballaggi causano la formazione di odori. Il motore gira costantemente È normale che si senta frequentemente il rumore del motore. Alle seguenti condizioni, il motore gira più maggiore frequenza: Ø La temperatura è impostata su un valore più freddo rispetto a quanto necessario. Ø È stata appena introdotta una grande quantità di alimenti caldi all'interno dell'apparecchio. Ø La temperatura ambiente è troppo e levata. Ø Glisportellisonorimastiapertialungo oppure sono stati aperti spesso. Ø Dopo la messa in servizio o se l'apparecchio è statospentoperuntempoprolungato. Nel vano interno si forma uno strato di brina Gli scarichi dell'aria sono coperti; ventilazione insufficiente; sportello non correttamente chiuso. Accertarsi che gli scarichi dell'aria non siano coperti da alimenti e che gli alimenti vengano collocati nell'apparecchio in modo tale che vengagarantitaunaventilazionesufficiente. Controllare che lo sportello sia correttamente chiuso. Per rimuovere la brina: ~ Capitolo “Pulizia dell'apparecchio”. La temperatura nell'apparecchio è troppo calda Forse gli sportelli sono rimasti aperti a lungo oppure sono stati aperti spesso; oppure gli sportelli sono stati tenuti aperti da qualche ostacolo; oppure l'apparecchio è stato collocato in un punto in cui lo spazio è insufficiente sia a lato, in basso oppure in alto. Non aprire inutilmente gli sportelli e non tenerli aperti più a lungo del necessario; verificare che l'apparecchio abbia abbastanza spazio.it

Servizio di assistenza clienti È possibile trovare il servizio di assistenza tecnica più vicino consultando l'elenco telefonico oppure l'elenco dei servizi di assistenza clienti. Al servizio di assistenza bisogna comunicare il numero del prodotto (E) e il numero di fabbricazione (FD) dell'apparecchio. Questi dati sono riportati sulla targhetta. Per evitare viaggi inutili, ricordarsi di indicare sempre il numero del prodotto e il numero di fabbricazione. Inquestomodoèpossibileevitareleconseguenti spese supplementari. Riparazione e assistenza in caso di anomalie Idatidicontattodituttiipaesisitrovanonell'elencodei centri di assistenza clienti allegato. I 800-018346 Linea verde CH 0848 840 040nl
