MANUALE UTENTE VG271UP ACER

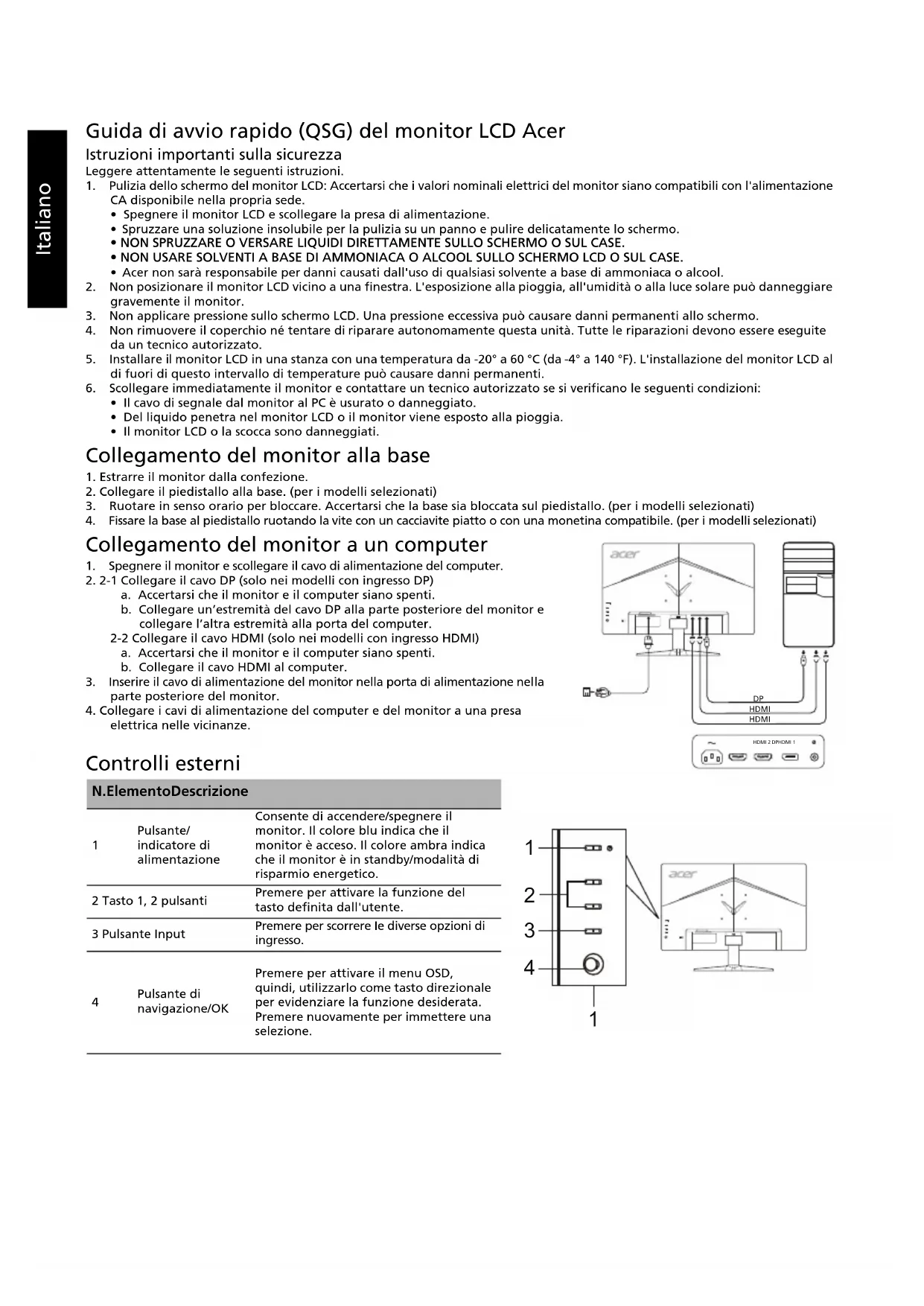

Guida di avvio rapido (QSG) del monitor LCD Acer

Istruzioni importanti sulla sicurezza

Leggere attentamente le seguenti istruzioni.

1. Pulizia dello schermo del monitor LCD: Accertarsi che i valori nominali elettrici del monitor siano compatibili con l'alimentazione CA disponibile nella propria sede.

2. Spagnere il monitor LCD e scollegare la presa di alimentazione.
   Spruzzare una soluzione insolubile per la pulizia su un panno e pulire delicatamente lo schermo.

3. NON SPRUZZARE O VERSARE LIQUIDI DIRITTAMENTE SULLO SCHERMO O SUL CASE.
4. NON USARE SOLVENTI A BASE DI AMMONIACA O ALCOOL SULLO SCHERMO LCD O SUL CASE.

5. Acer non sare responsabile per danni causati dall'uso di qualsiasi solvente a base di ammoniaca o alcool.

6. Non posizionare il monitor LCD vicino a una finestra. L'esposizione alla pioggia, all'umidità o alla luce solare può danneggiare gravamente il monitor.

7. Non applicare pressione sullo schermo LCD. Una pressione eccessiva puo causare danni permanenti allo schermo.
8. Non rimuovere il coperchio né tentare di riparare autonomamente但这a unità. Tutte le riparazioni devono essere eseguite da un technique autorizzato.
9. Installare il monitor LCD in una stanza con una temperatura da -20^ a 60^ (da -4^ a 140^ ). L'installazione del monitor LCD al di fuori di quello intervallo di temperature cui cassetti dani permanenti.

10. Scollegare immediamente il monitor e contattare un technique autorizzato se si verificano le seguenti condizioni:

11. Il cavo di segnale dal monitor al PC è usurato o danneggiato.

12. Del liquido penetratnel monitor LCD o il monitor viene esposto alla pioggia.
13. Il monitor LCD o la scocca sono danneggiati.

Collegamento del monitor alla base

1. Estrarre il monitor alla confezione.
2. Collegare il piedistallo alla base. (per i modelli selezionati)
3. Ruotare in senso orario per bloccare. Accertarsi che la base sia bloccata sul piedistallo. (per i modelli selezionati)
4. Fissare la base al piedistallo ruotando la vite con un cacciavite pietto o con una monetina compatibile. (per i modelli selezionati)

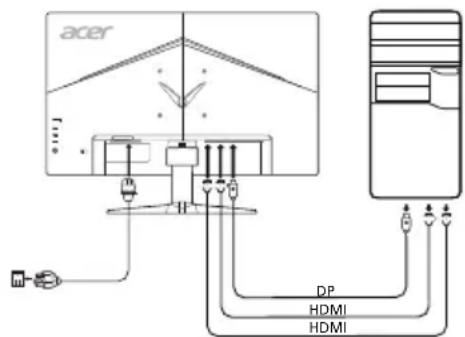

Collegamento del monitor a un computer

1. Spagnere il monitor e scollegare il cavo di alimentazione del computer.
2. 2-1 Collegare il cavo DP (solo nei modelli con ingresso DP)

a. Accertarsi che il monitor e il computer siano spenti.
b. Collegare un'estremita del cavo DP alla parte posteriore del monitor e collegare l'altra estremita alla porta del computer.

2-2 Collegare il cavo HDMI (solo nei modelli con ingresso HDMI)

a. Accertarsi che il monitor e il computer siano spenti.
b. Collegare il cavo HDMI al computer.

1. Inserire il cavo di alimentazione del monitor nella porta di alimentazione nella parte posteriore del monitor.
2. Collegare i cavi di alimentazione del computer e del monitor a una presa elettrica nelle vicinanzi.

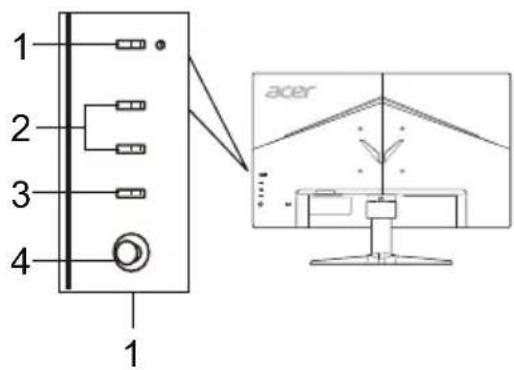

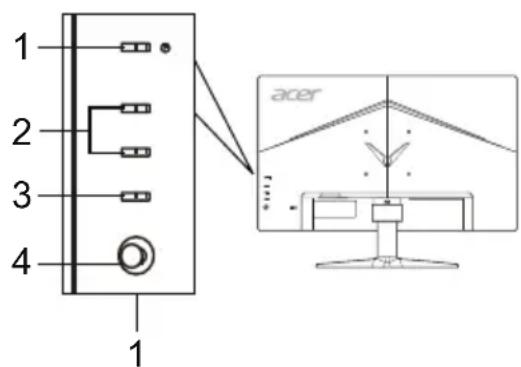

Controlli esterni

N.ELEMENTODescrizione

1	Pulsante/indicatore dialimentazione	Consente di accendere/spegnere ilmonitor. Il colore blu indica che ilmonitor è accesso. Il colore ambra indicache il monitor è in standby/modalità di risparmio energetico.
2	Tasto 1, 2 pulsanti	Premere per attivare la funzione deltastofinita dall'utente.
3	Pulsante Input	Premere per scorrere le diverse opzioni di ingresso.
4	Pulsante di navigazione/OK	Premere per attivare il menu OSD,quindi,utilizzarlo come tasto direzionaleper evidenziare la funzione desiderata.Premere nuovamente per immettere una selezione.

Norme e avvisi di sicurezza

Normative FCC

Questo dispositivo è stato testato ed è risultato conforme ai limiti stabiliti per i dispositivi digitali di Classe B, ai sensi della Parte 15 delle Normative FCC. Tali limiti sono stati stabiliti per fornire una ragionevole protezione da interferenze nocive presenti nelle installazioni residenziali. Questo dispositivo genera, utilizes e può essere metttere frequenze radio, e se non è installato e utilizzato secondo le istruzioni, perché causare un'interferenza dannosa alle communicationsi radio.

Tuttavia, non vi è alcuna garanzia che l'interferenza non si verificchi in particolari installazioni. Se il dispositivo causa un'interferenza dannosa alla ricezione di radio e teilevisori, che cui essere determinata spegnendo e accendendo il dispositivo, si prega l'utente di correggere l'interferenza applicando una o più delle seguenti misure:

Riorientare oripositionare l'antenna di ricezione.
- Aumentare la distanza tra il dispositorio e il ricevitore.
- Collegare il dispositivo a una presa su un circuito diverso da quello a cui è collegato il ricevitore.
Per assistenza, contattare il rivenditore o un techniciano professionista nell'ambito di radio e teilevisori.

Dichiarazione di conformità CE

Con il presente documento, Acer Inc., dichiara che questo monitor LCD è conforme ai requisiti essenziali e ad altre normative pertinenti della Direttiva EMC 2014/30/UE, alla Direttiva sulla bassa tensione 2014/35/UE e alla Direttiva RoHS 2011/65/UE e alla Direttiva 2009/125/CE con riferimento all'istituzione di un quadro per l'elaborazione di specifiche per la progettazione ecocompatibile dei prodotti connessi al consumo energetico.

Avviso:

Per impedire danni al monitor, non sollevare il monitor per la sua base.

Avviso: Cavi schermati

Tutte i collegamenti ad altri dispositivi di elaborazione devono essere effettuali utilizzando cavi schermati per mantenere la conformità alle normative EMC.

Avviso: Dispositivi periferici

E possible collegare a questa apparecchiatura solo le periferiche (dispositivi in ingresso/uscita, terminali, stampanti, ecc.) certificate per la conformità ai limiti della Classe B. L'uso di periferiche non certificate cui cause interferenze alla ricezione di radio e TV.

Avverenza

Eventuali modifiche o cancellamenti non espressamente approvati dal produttore potrebbero annullare l'autorità dell'utente, concessa alla Federal Communications Commission, a utilizzato quello prodotto.

Condizioni di utilizzo

Questo dispositivo è conforme alla Parte 15 delle Normative FCC. L'utilizzo è soggetto alle seguenti due condizioni: (1) il disposativo non deve causare interferenze dannone e (2) deve accettare tutte le interferenze ricevute, comprese nelle che possono causare un funzionamento indesiderato.

Avviso: Utenti canadesi

Questo apparecchio digitale di classe B è conforme alla normativa canadese ICES-003.

Smaltimento dei dispositivi utilizzati da parte di utenti privati nell'Unione Europea

Questo significato sul prodotto o sulla confezione indica che il prodotto non deve essere smaltito insieme ai rifiuti domestici. è quindi responsabilità dell'utente smaltirlo portandolo presso un centro di raccolta autorizzato per il ricolto delle apparecchiature elettriche ed elettroniche. La raccolta differenziata e il riciclaggio di tali rifiuti provenienti da apparecchiature nel momento dello smaltimento aiuteranno a preservare le risorse naturali e garantiranno un riciclaggio adatto a proteggere il benessere dell'uomo e dell'ambiente. Per maggiori informazioni sui centri di raccolta, contattare il proprio ufficio locale, il servizio di smaltimento rifiuti o il negozio presso il quale è stato acquistato il prodotto.

SPECIFICHE

Pannello LCD	Sistema di trasmissione LCD a colori TFT
	Dimensioni 27"W (69 cm)
	Passo del pixel 0,233 mm (H) x 0,233 mm (V)
	Luminosity	Nativia: 350 cd/m2; Modality: HDR400: 400 cd/m2 (picco)
	Contrasto 10000000:1 Max (ACM)
	Angolo di visualizzazione 178° (O) 178° (V) (CR=10)
	Tempo di risposta 1 ms (VRB)
	Tipio di pannello In-Plane Switching
	Frequenza H 31 - 222 KHz
	Frequenza V 56 - 144 Hz
Colori del display 1,078 A colori
Dot Clock 600 MHz
Risoluzione massima 2560 x 1440 @ 144 Hz
Plug & Play VESA DDCCI/DDC2B
Classe di efficienza energetica A
* Consumo energetico annuale		42 (kWh) (per i modelli con ingresso HDMI)
Consumo energetico (a 200 nits)	Modality on	30 W (Tipico)
	Modality sospensione	0,45 W (Tipico)
	Modality off 0,30 W (Tipico)
Connettor di ingresso		HDMI (solo nei modelli con ingresso HDMI)DP (solo nei modelli con ingresso DP)
Segnale video in ingresso		HDMI (solo nei modelli con ingresso HDMI) (Opzionale)DP (solo nei modelli con ingresso DP) (Opzionale)
Altoparlanti		2 W x 2 (Opzionale)
Dimensione massima dello schermo		Orizzontale: 596,74 mmVertical: 335,66 mm
Fonte di alimentazione		100-240V, 50/60 Hz
Considerazioni ambientali		Temperatura operativa: Da 0° a 40 °CTemperatura di stoccaggio: Da -20° a 60 °CUmidità operative: Da 20% a 80%
Dimensioni 611,6 (L) x 453,0 (A) x 240,1 (P) mm
Peso (N. W.)		4,73 kg (netto)
Specifiche meccaniche		Inclinazione: Da -5° a +20°Rotazione: NoRegolazione dell'altezza: NoPerno: NoPiedistallo scollegabile: Si
Controlli esterni	Switch/Pulsanti	Pulsante di alimentazioneTasto 1Tasto 2InputMenu/Vigazione/OK
	Funzioni	ContrastoLuminosityPotenz. neroSpia bluACMNitidezza altaHDRGammaTemp. ColoreModalitàSpazio coloreScalà di grigiSatur. 6 asTonal. 6 asStylVolumeMuteOver DriveFreeSyncVRBVolumeMuteOver DriveFreeSyncVRBVolume MuteOver DriveFreeSyncVRBVolume MuteOver DriveFreeSyncVRBVolume MuteOver DriveFreeSyncVRBVolume MuteOver DriveFreeSyncVRBVolume MuteOver DriveFreeSyncVRBVolume MuteOver DriveFreeSyncVRBVolume MuteOver DriveFreeSyncVRBVolume MuteOver DriveFreeSyncVRBVolume MuteOver DriveFreeSyncVRBVolume MuteOver DriveFreeSyncVRBVolume MuteOver DriveFreeSyncVRBVolume MUTE Over Drive Free Sync VRBVolume MUTE Over Drive Free Sync VRBVolume MUTE Over Drive Free SyncVRBVolume MUTE Over Drive Free SyncVRBVolume MUTE Over Drive Free SyncVRBVolume MUTE Over Drive Free SyncVRBVolume MUTE Over Drive Free SyncVRBVolume MUTE Over Drive Free SyncVRBVolume MUTE Over Drive Free SyncVRBVolume MUTE Over Drive Free SyncVRBVolume MUTE Over Drive Free SyncVRBVolume MUTE Over Drive Free SyncVRBVolume MUTE Over Drive Free SyncVRBVolume MUTE Over Drive Free SyncVR

I manuale e altri documenti relativi al prodotto Acer sono disponibili sul site Web di assistenza ufficiale Acer.
*Il consumo energetico annuale viene calcolo utilizzando il consumo energetico tipico di 4 ore al giorno, 365 giorni all'anno.

aaii jie gai jai gai gai qai bai iia aai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai

4

i j 1

a jaiy i 1i 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j

A

Dichiarazione di conformità

Con la presente,

Acer Incorporated

Denominazione commerciale: ACER

Numero modello: VG271U

Numero articolo (SKU): VG271U xxxxxx;

(^ ^ ) = 0 9 a z A Z o spazio

Acer Incorporated, dichiara sotto la propria responsabilità che il prodotto sopra descririto è conforme alle pertinenti normative di armonizzazione dell'Unione, come le Direttive che seguono, e che sono state applicate le seguenti norme armonizzate e/o altre norme pertinenti:

Direttiva EMC: 2014/30/UE

EN55032:2012/AC:2013 Classe B

EN55024:2010

EN55032:2015/AC:2016 Classe B

EN61000-3-3:2013

EN61000-3-2:2014 Classe D

Direttiva LVD:2014/35/UE

EN60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013

Direttiva RoHS: 2011/65/UE

EN50581:2012

Direttiva ErP: 2009/125/CE

Regolamento (CE) numero 1275/2008; EN 50564:2011

Anno per,iniziare l'apposizione della marcatura CE:2019.

Diretiva ErP: 2009/125/CE

Regulamento (CE) N° 1275/2008; EN 50564:2011

Ano a comear a fixacao da marca CE: 2019.
