GTFSI06 - Multipresa telecomandata Workzone - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Presa multipla telecomandata
Modello	GTFSI06
Marca	Workzone
Tensione di alimentazione	230 V ~, 50 Hz
Frequenza di emissione	433,92 MHz
Carico massimo per presa	2300 W (10 A)
Portata massima	Circa 40 m (campo libero)
Numero di prese telecomandate	4
Canali del telecomando	4 canali individuali + tasto principale on/off
Memoria dei codici	Sì, i codici rimangono memorizzati anche dopo interruzione di corrente
Sicurezza bambini	Integrata nelle prese
Certificazioni	GS, CE
Pila del telecomando	1 pila alcalina A23 / 12 V
Temperatura di funzionamento	0 °C a 35 °C
Display	Spia di controllo su telecomando e prese
Pulizia	Panno asciutto; non immergere
Garanzia	3 anni

Domande frequenti - GTFSI06 Workzone

Come installare la pila nel telecomando?

Rimuovere il coperchio del vano pila sul retro del telecomando facendolo scorrere. Inserire una pila A23 rispettando la polarità (vedi illustrazione). Richiudere il coperchio. Premere un tasto: la spia deve lampeggiare.

Come associare una presa telecomandata a un canale?

Sul telecomando, tenere premuto il tasto corrispondente al canale desiderato per circa 2 secondi. Il LED lampeggia. Durante questo tempo, premere brevemente il tasto di apprendimento della presa. La presa si accende per confermare l'associazione.

Cosa fare se una presa non risponde più al telecomando?

Controllare prima la pila del telecomando. Se è esaurita, sostituirla con una nuova. Altrimenti, ripetere la procedura di associazione (vedere domanda precedente). Se il problema persiste, scollegare la presa per almeno 6 ore per resettare la memoria.

Qual è la portata massima del telecomando?

La portata è di circa 40 metri in campo libero (senza ostacoli). Muri, soffitti, oggetti metallici e altre interferenze possono ridurre la portata.

Posso utilizzare più prese sullo stesso canale?

Sì, è possibile assegnare lo stesso canale a più prese per accenderle/spegnere simultaneamente. Seguire la stessa procedura di associazione per ogni presa.

Come resettare la memoria di una presa telecomandata?

Premere il tasto di apprendimento della presa per più di 6 secondi finché il LED lampeggia. Tutti i codici memorizzati vengono cancellati.

Quali sono le precauzioni di sicurezza da rispettare?

Non utilizzare più prese inserite l'una nell'altra. Non coprire le prese durante il funzionamento. Collegare solo apparecchi compatibili ≤ 2300 W. Non utilizzare se l'involucro è danneggiato. Tenere fuori dalla portata dei bambini.

Come pulire la presa multipla telecomandata?

Prima della pulizia, scollegare l'apparecchio dalla rete elettrica. Pulire con un panno asciutto. Non utilizzare solventi o prodotti abrasivi. Non immergere mai in acqua.

Cosa fare in caso di malfunzionamento dopo un'interruzione di corrente?

Scollegare la presa telecomandata dalla rete elettrica per almeno 6 ore, quindi ricollegarla. Riassegnare i canali se necessario.

Come smaltire l'apparecchio a fine vita?

Non gettare l'apparecchio nei rifiuti domestici. Rimuovere la pila e smaltirla in un punto di raccolta. Portare l'apparecchio in un centro di riciclaggio per apparecchiature elettriche ed elettroniche.

MANUALE UTENTE GTFSI06 Workzone

Volume di fornitura 30

Funzioni 30

Dati tecnici 31

Indicazioni sulla portata 31

06 COLLEGAMENTO DI APPARECCHI 32

Presa telecomandata

07 OPERAZIONI PREPARATORIE 32

Inserimento/sostituzione della batteria ....32

Installazione delle prese telecomandate ....33

Indicazioni sulla presa elettrica 33

08 ASSEGNAZIONE DEI CANALI ALLE PRESE TELECOMANDATE ..34

09 USO 35

Direttamente sulla presa telecomandata 35

Tramite telecomando

10 CURA E MANUTENZIONE 36

11 SMALTIMENTO 36

12 ELIMINAZIONE ERRORI 37

13 DICHIARAZIONE DI CONFORMITÀ CEE 37

14 CONDIZIONI DI GARANZIA 42

TAGLIANDO DI GARANZIA

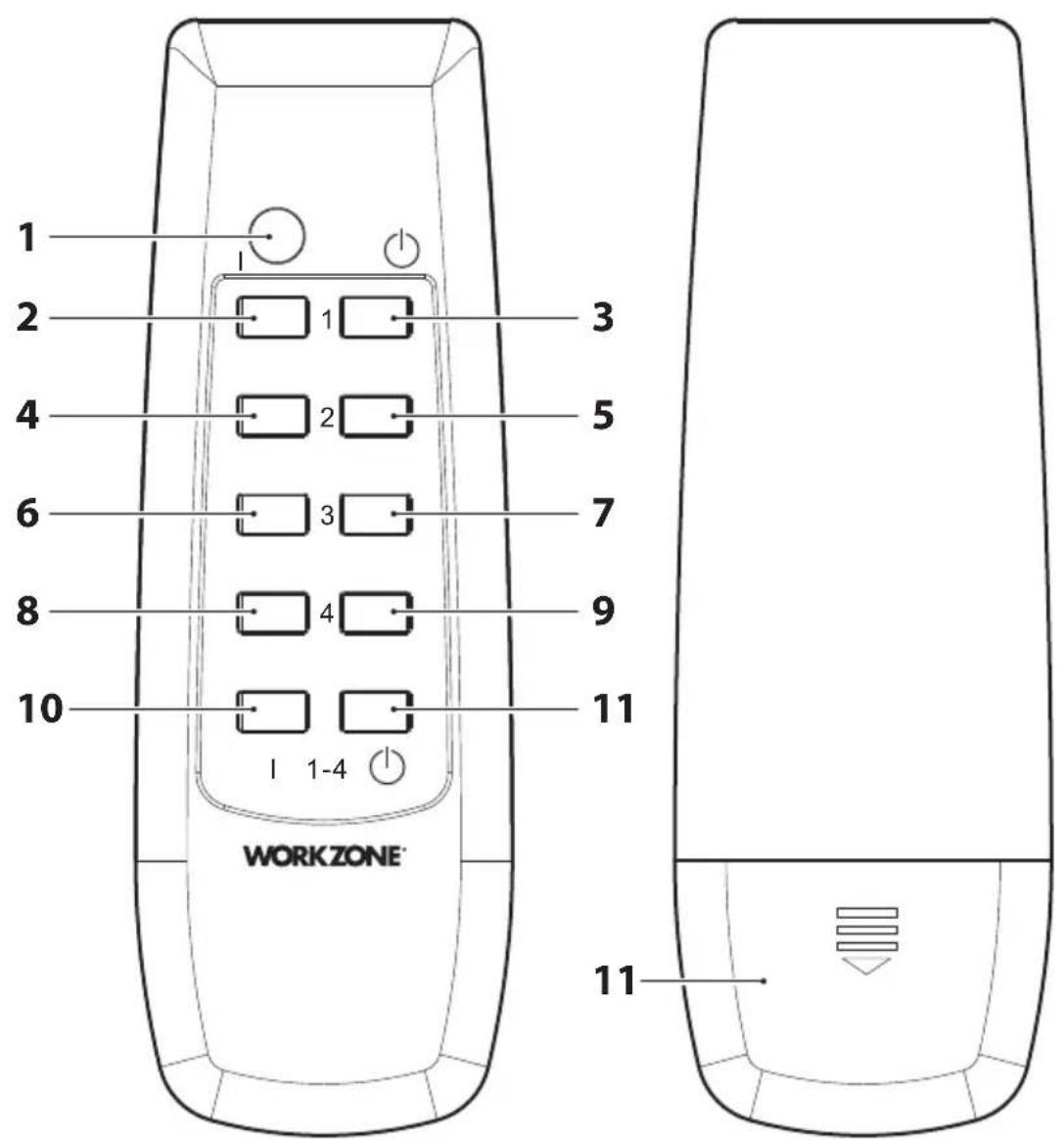

Defi nizione componenti telecomando

1 Spia luminosa di controllo
2 Tasto ACCESO 1
3 Tasto SPENTO 1
4 Tasto ACCESO 2
5 Tasto SPENTO 2
6 Tasto ACCESO 3

7 Tasto SPENTO 3
8 Tasto ACCESO 4
9 Tasto SPENTO 4
10 Tasto MASTER ACCESO
11 Tasto MASTER SPENTO
12 Scomparto batteria

Lato anteriore telecomando Lato posteriore telecomando

1 2 3 4 5 6 7 8 9 10 11 WORKZONE 1 1-4

27

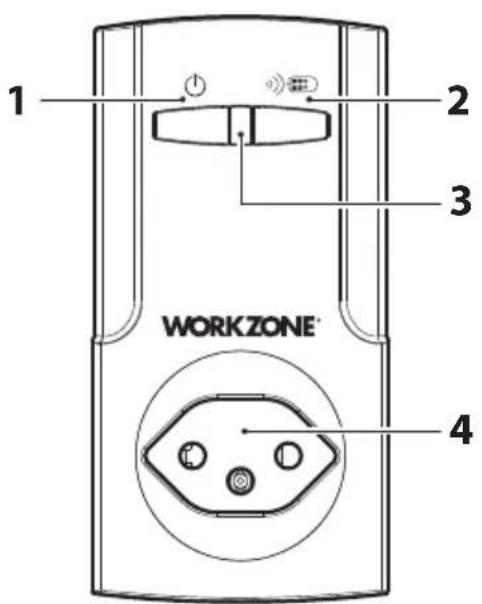

Defi nizione componenti prese telecomandate

1 Tasto ACCESO/SPENTO
2 Tasto MEMORIA
3 Spia luminosa di controllo
4 Presa di corrente

1 2 3 WORKZONE® 4

Introduzione

3

Ringraziamo per la fi ducia accordataci!

Congratulazioni per il suo nuovo set di prese telecomandate. Siamo certi che sarà soddisfatto dell'acquisto.

Per conoscere tutte le possibilità del suo set di prese telecomandate e per assicurarsi una funzione e disponibilità ottimale e costante la preghiamo di leggere le istruzioni all'uso prima di utilizzarle e di rispettare le indicazioni. In questo modo avrà sicuramente il piacere di utilizzare a lungo questi dispositivi.

Per mantenere le condizioni ottimali di questo prodotto e per assicurare un funzionamento in sicurezza è indispensabile rispettare le seguenti indicazioni di sicurezza:

• Il presente apparecchio è stato sviluppato esclusivamente per l'uso in ambienti chiusi con le seguenti applicazioni.
• Questo prodotto non deve mai essere impiegato in ambienti medici o in istituti pubblici. È destinato esclusivamente all'uso in ambienti domestici.
• Questo prodotto non è un giocattolo e quindi non è adatto ai bambini.
• Tenere la confezione di plastica lontana da bambini e neonati, pericolo di soff ocamento!
• Durante l'inserimento della batteria nel telecomando rispettare la corretta polarità, pericolo di danni. Osservare la fi gura nello scomparto batteria.
• In caso di inutilizzo prolungato del telecomando, o prima dello smaltimento, asportare le batterie dal telecomando.
• Fare attenzione alla raggiungibilità delle prese telecomandate, per poterle staccare comodamente dalla presa in caso di necessità.
• Le prese telecomandate potrebbero scaldarsi durante il funzionamento. Fare attenzione che le prese telecomandate non vengano coperte dal tende o altri oggetti, non garantendo così una suffi ciente ventilazione e provocando il surriscaldamento.
• Non utilizzare più prese telecomandate inserite l'una nell'altra.
• Rispettare sempre le indicazioni per la potenza massima delle prese telecomandate.
• Prima della pulizia staccare sempre l'apparecchio dalla rete elettrica.
• Utilizzare le prese telecomandate solo con prese da 230 V\~, 50 Hz installate correttamente e messe a terra.

• Collegare alla presa telecomandata esclusivamente apparecchiature adatte ad un funzionamento senza sorveglianza diretta, per evitare pericoli in caso di accensione per errore.

• Non inserire un'ulteriore protezione bambini nella presa telecomandata, sussiste il pericolo di compromissione del collegamento tra apparecchio e presa elettrica con pericolo di surriscaldamento.

• Non utilizzare la presa telecomandata se risulta esternamente danneggiata. Far controllare e riparare l'apparecchio dal nostro servizio di assistenza.
• Non inserire alimentatori pesanti nella presa telecomandata, per evitare un sovraccarico meccanico della presa a parete.
• Conservare accuratamente le presenti istruzioni e consegnarle eventualmente ad un utilizzatore successivo.

Caratteristiche prestazioni

5

Volume di fornitura

• 4 prese telecomandate GT-FSI-06 con interruttore di accensione/spegnimento (I/∅)
  • 1 telecomando GT-9000 con spia di controllo
  • 1 batteria alcalina A23 / 12V

Caratteristiche

• Tutte le prese sono controllabili individualmente
  • Controllo a distanza programmabile
• Interruttore master per la commutazione contemporanea di tutte le prese
• Spie luminose di controllo
• con funzione di memoria: la codifica resta memorizzata dopo l'estrazione dalla presa elettrica
  • con sicurezza bambini integrata nelle prese
  • omologate GS e conformi CE

Dati tecnici

• Alimentazione elettrica: 230 V \~, 50 Hz
• Frequenza di trasmissione: 433,92 MHz
• Tensione massima/corrente di cresta per presa ricevente: 2300 W (10 A)
• Portata massima: ca. 40 m (possibile solo con contatto visivo tra emittente e ricevente)
• Temperatura d'esercizio: 0° - 35° C Dato che i nostri prodotti vengono costantemente sviluppati e migliorati sono possibili modifi che tecniche e di design.

Indicazioni sulla portata

Portata e interferenze:

La portata indicata di massimo 40 m è la portata in campo libero, cioè la portata in caso di contatto visivo tra emittente e ricevente.

Nell'utilizzo pratico vi saranno comunque pareti, soffitti, garage, edifici confi nanti ecc. tra emittente e ricevente, con una relativa riduzione della portata.

Ulteriori cause di una portata ridotta:

• interferenze di alta tensione di diverso genere;
• costruzioni di diverso tipo e vegetazione;
- componenti di metallo conduttore presenti nelle immediate vicinanze degli apparecchi o all'interno o nei pressi del percorso della trasmissione del segnale, per es. caloriferi, vetri isolanti, soffi tti in cemento armato, ecc. oppure pareti con strato metallico di costruzioni prefabbricate.
- Influenza sulle caratteristiche di trasmissione delle antenne da parte della distanza tra emittente o riceventi rispetto a superfi ci o oggetti conducenti (anche pavimenti o corpi umani).
- Interferenze di banda larga nelle regioni urbane che riducono il rapporto segnale-disturbo; il segnale non viene riconosciuto a causa di questi "disturbi".
- Irraggiamento di apparecchiature non schermate a sufficienza, per es. computer aperti in funzione o simili.

La distanza realmente raggiungibile tra emittente e ricevente in un ambiente normale dipende quindi fortemente dal luogo di installazione e dall'ambiente. Di regola, in caso di installazione per es. in una casa monofamiliare dovrebbe essere possibile utilizzare tutti i componenti senza problemi di ricezione.

• In alcune condizioni, (per es. interferenze ad alta frequenza di vario genere) possono manifestarsi dei disturbi della trasmissione radio tra ricevente e mittente, non consentendo l'accensione o lo spegnimento dell'apparecchio.
• In questo caso, staccare brevemente l'apparecchio dalla rete elettrica e successivamente reinserirlo nella presa elettrica.

Collegamento di apparecchi 6

Si raccomanda di leggere accuratamente il seguente capitolo prima di mettere in funzione le prese telecomandate.

Presa telecomandata (modello GT-FSI-06-CH)

Alle prese telecomandate possono essere collegati tutti gli apparecchi e le utenze con una tensione di alimentazione da 230 V \~, 50 Hz e un'intensità di corrente nominale fi no a 10 Ampere, corrispondente a una potenza totale massima di 2300 W.

Attenzione:

Le prese telecomandate sono dotate di una sicurezza bambini integrata che impedisce l'accesso involontario ai componenti che conducono corrente. Nell'inserimento delle spine elettriche fare attenzione a inserire contemporaneamente entrambi i contatti elettrici (non inserire ad angolo).

Operazioni preparatorie

7

Inserimento/sostituzione della batteria

1 Aprire il coperchio dello scomparto batterie sul retro del telecomando spingendolo e facendolo scorrere in direzione della freccia.
2 Inserire una batteria di tipo A23 nello scomparto. Fare attenzione alla corretta polarità (vedi fi gura nello scomparto batteria).
3 Chiudere lo scomparto batteria e premere un tasto qualsiasi sul telecomando. Se la batteria è stata inserita correttamente la spia luminosa lampeggia per ogni pressione del tasto.

Se non utilizza il telecomando per un certo tempo, si consiglia di togliere la batteria dallo scomparto per evitare danni dovuti alla fuoriuscita di acidi dalla batteria stessa.

• Non ricaricare mai le batterie! Pericolo di esplosione!
- Tenere le batterie al di fuori della portata dei bambini, non gettarle nel fuoco o aprirle.
- Se necessario pulire i contatti dell'apparecchio e della batteria prima di inserire le batterie.
- Asportare immediatamente le batterie esauste dall'apparecchio! Aumentato rischio di perdita di acidi!
- Non esporre le batterie a condizioni estreme, per es. esporle a corpi radianti o ai raggi diretti del sole! Aumentato rischio di perdita di acidi!
- Evitare il contatto con la cute, gli occhi e le mucose. In caso di contatto con l'acido della batteria, lavare immediatamente con acqua fresca le parti interessate e consultare immediatamente un medico.
- Consultare immediatamente un medico in caso di ingestione di una batteria.

Installazione delle prese telecomandate

Inserire una delle prese telecomandate nella presa di corrente a parete prescelta e quindi collegare un apparecchio (per es. una lampada) alla presa telecomandata.

Accendere l'apparecchio e quindi premere brevemente il tasto ⏻ sulla presa telecomandata.

Premendo nuovamente e brevemente il tasto ⏻, l'apparecchio verrà spento.

Se la presa telecomandata viene scollegata dalla presa elettrica dopo un tempo molto breve, è possibile che la programmazione vada persa e dovrà quindi essere ripetuta. Durante il funzionamento normale, la programmazione resta memorizzata in caso di separazione dalla rete elettrica.

Indicazioni sulla presa elettrica

• La spia luminosa è accesa quando la presa telecomandata è accesa.
• La spia luminosa è spenta quando la presa telecomandata è spenta.

Il telecomando è dotato di quattro canali. È possibile assegnare un canale a ogni presa telecomandata, oppure è possibile utilizzare un canale per diverse prese telecomandate per accenderle e spegnerle contemporaneamente.

Per assegnare un canale a una presa telecomandata, premere il pulsante sulla presa telecomandata corrispondente tenendolo premuto per circa 2 secondi. Rilasciare il tasto: la spia LED lampeggerà per circa 10 secondi. Durante questo intervallo premere il tasto I sul telecomando corrispondente al canale che si desidera assegnare alla presa telecomandata.

Subito dopo aver assegnato il canale, l'apparecchio collegato alla presa telecomandata si accenderà e la spia luminosa sulla presa telecomandata si accenderà.

Per controllare se l'assegnazione funziona, premere il tasto relativo ⏻ e I per il canale assegnato.

Se il pulsante »» non dovesse funzionare significa che la memoria è piena. Cancellare la codifi ca memorizzata nella presa telecomandata. Premere il pulsante »» per più di 6 secondi, fino a quando l'indicatore LED inizia a lampeggiare. Ora tutte le codifi che saranno cancellate.

Attenzione:

La programmazione delle prese telecomandate resta memorizzata anche dopo la separazione dalla rete elettrica. Anche la programmazione del telecomando resta memorizzata se la batteria viene tolta.

Direttamente sulla presa telecomandata

Premendo brevemente il tasto sulla presa telecomandata, l'apparecchio collegato viene acceso/spento.

Con il tasto è possibile assegnare in qualsiasi momento un nuovo canale alla presa telecomandata, vedi "Assegnazione dei canali alle prese telecomandate".

Tenendo premuto il pulsante per più di 6 secondi, fi no a quando l'indicatore LED inizia a lampeggiare, tutte le codifi che verranno cancellate.

Tramite telecomando

Accensione e spegnimento tramite telecomando

Per accendere/spegnere un apparecchio elettrico premere il tasto corrispondente - I o ⏻ relativo al canale (1, 2, 3 o 4, in base all'assegnazione).

Con il tasto I (1-4) si accendono tutti i canali. Con il tasto ⏻ (1-4) si spengono tutti i canali.

Attenzione:

In caso di mancanza di corrente, in rari casi, può manifestarsi un malfunzionamento della memoria del codice di sistema e del canale della presa telecomandata. In questo caso scollegare la presa telecomandata per almeno 6 ore dalla rete elettrica e successivamente eseguire nuovamente la procedura di assegnazione.

In alcune condizioni, (per es. interferenze ad alta frequenza di vario genere) possono manifestarsi dei disturbi della trasmissione radio tra ricevente e mittente, non consentendo l'accensione o lo spegnimento dell'apparecchio. In questo caso, staccare brevemente l'apparecchio dalla rete elettrica e successivamente reinserirlo nella presa elettrica.

• Controllare il prodotto per eventuali danni a intervalli regolari.
• Per la pulizia utilizzare esclusivamente un panno asciutto. Non utilizzare solventi o sostanze abrasive.
• Non immergere mai i singoli componenti del set di prese telecomandate in acqua o altri liquidi.

Attenzione!

Prima della pulizia di una presa elettrica, scollegare l'apparecchio elettrico dalla presa e scollegare la presa elettrica stessa dalla rete.

Smaltimento

11

Se l'apparecchio non serve più smaltirlo in conformità alle normative.

Non smaltirlo nei rifi uti domestici, ma consegnarlo al punto di raccolta per apparecchiature elettriche ed elettroniche.

Precedentemente, asportare la batteria e conferirle al punto di raccolta per batterie esauste!

Nell'interesse della protezione dell'ambiente conferire il materiale di confezionamento per il riciclo conforme. Le confezioni sono materie prime e possono essere riciclate.

Per gli indirizzi e gli orari di apertura dei punti di raccolta rivolgersi all'amministrazione competente.

Soluzione Soluzione
Le prese telecomandate non reagiscono al telecomando.	Le batterie del telecomando sono esauste e devono essere sostituite.
L’apparecchio non si accende.	a) Controllare se l’apparecchio elettrico collegato è stato spento tramite il proprio interruttore. Accendere l’apparecchio.b) Controllare se per es. la lampadina dell’apparecchio elettrico è funzionante.
Un’altra presa telecomandata reagisce involontariamente al telecomando.	Ripetere l’assegnazione.
Una presa telecomandata spegne indipendente-mente.	Ripetere l’assegnazione.

Dichiarazione di conformità 13

Si garantisce la conformità del prodotto agli standard prescritti per legge. La dichiarazione di conformità completa è disponibile in internet all'indirizzo www.gt-support.de.

Il periodo di garanzia ha una durata di 3 anni e inizia il giorno dell'acquisto o della consegna della merce. Perché i diritti di garanzia abbiano validità è assolutamente necessario presentare lo scontrino relativo all'acquisto e riempire la scheda della garanzia. Conservare quindi sia lo scontrino che la scheda della garanzia!

Il produttore garantisce la risoluzione gratuita di casi di mancanze riconducibili a difetti di materiale o di fabbricazione attraverso la riparazione, la sostituzione o il rimborso, a discrezione del produttore stesso. La garanzia non si estende a danni causati da incidenti, eventi imprevisti (problemi causati da fulmini, acqua, fuoco ecc.), uso o trasporto non conforme, mancato rispetto delle prescrizioni di sicurezza e/o di manutenzione o da altro tipo di uso o modifi che diversi da quelli conformi.

Il periodo di garanzia per i componenti soggetti ad usura e le parti di consumo in caso di utilizzo normale e conforme (ad es. lampade, batterie, pneumatici etc.) dura 6 mesi. Le conseguenze dell'utilizzo quotidiano (graffi , ammaccamenti) non sono coperte da garanzia.

L'obbligo di garanzia da parte del rivenditore stabilito per legge non viene limitato dalla presente garanzia. Il periodo di garanzia può essere esteso soltanto se una norma di legge lo prevede. Nei paesi nei quali la legge prescrive una garanzia (obbligatoria) e/o una disponibilità a magazzino di ricambi e/o una regolamentazione per il rimborso dei danni, valgono le condizioni minime stabilite dalla legge. Il servizio assistenza e il rivenditore non sono in alcun modo responsabili in caso di riparazione per eventuali dati o impostazioni salvate sul prodotto dall'utente.

Anche dopo la scadenza del periodo di garanzia è possibile inviare gli apparecchi difettosi al servizio di assistenza a scopo di riparazione. In questo caso i lavori di riparazione verranno effettuati a pagamento. Nel caso in cui la riparazione o il preventivo non fossero gratuiti, verrà informato in anticipo.

Garanzia

Modulo garanzia

Indirizzo(i) assistenza: Globaltronics Service Center c/o M+R Spedag Group / Zeitlos GmbH Hirsrütiweg, CH-4303 Kaiseraugst

Numero verde: 00800 / 093 485 67 (Numero gratuito)

Denominazione produttore/ importatore: Globaltronics GmbH & Co. KG

Denominazione prodotto: Set prese telecomandate per interni, 5

pezzi

Numero identifi cativo prodotto/ produttore: GT-FSI-06-CH

Numero articolo: 90086

Periodo azione: 11/2012

Azienda e sede del rivenditore: ALDI SUISSE AG, Niederstettenstrasse

9536 Schwarzenbach SG

Descrizione del difetto:

Nome dell'acquirente:

CAP/Città:

Indirizzo:

Tel./email:

Firma:

E45084

11/2012
