| Tipo di prodotto | Faretto LED da esterno con sensore di movimento |
| Marca | Livarno Lux |
| Modello | IAN 315792 |
| Potenza LED totale | 24 W (28 LED da 0,8 W) |
| Tensione di alimentazione | 230 V~ 50 Hz |
| Classe di protezione | I |
| Tipo di protezione | IP44 (protetto contro gli schizzi d'acqua) |
| Dimensioni (H x L x P) | circa 194 x 180 x 61 mm |
| Peso | circa 640 g |
| Altezza di montaggio consigliata | circa 2,5 m |
| Angolo di illuminazione | circa 105° |
| Angolo di rilevamento | circa 180° |
| Portata del sensore | max. 12 m |
| Durata dell'illuminazione regolabile | 10 secondi a 4 minuti |
| Regolazione del sensore crepuscolare | da 10 lx a 20.000 lx |
| LED sostituibili | No (LED integrati non sostituibili) |
| Superficie di proiezione max. | 194 x 180 mm |
| Distanza di sicurezza dagli oggetti illuminati | almeno 0,5 m |
| Materiale di montaggio fornito | 2 tasselli, 2 viti di fissaggio, 1 ancoraggio per cavo |
| Garanzia | 3 anni |
| Manutenzione e pulizia | Pulire con un panno leggermente umido e un detergente delicato; non immergere |
Domande frequenti - IAN 315792 Livarno Lux
Domande degli utenti su IAN 315792 Livarno Lux
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Faretto LED in formato PDF gratuitamente! Trova il tuo manuale IAN 315792 - Livarno Lux e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. IAN 315792 del marchio Livarno Lux.
MANUALE UTENTE IAN 315792 Livarno Lux
FARO LED DA ESTERNI 24 W
Istruzioni di montaggio, d'uso e di sicurezza
FR CH
IT / CH Istruzioni di montaggio, d'uso e di sicurezza Pagina 27


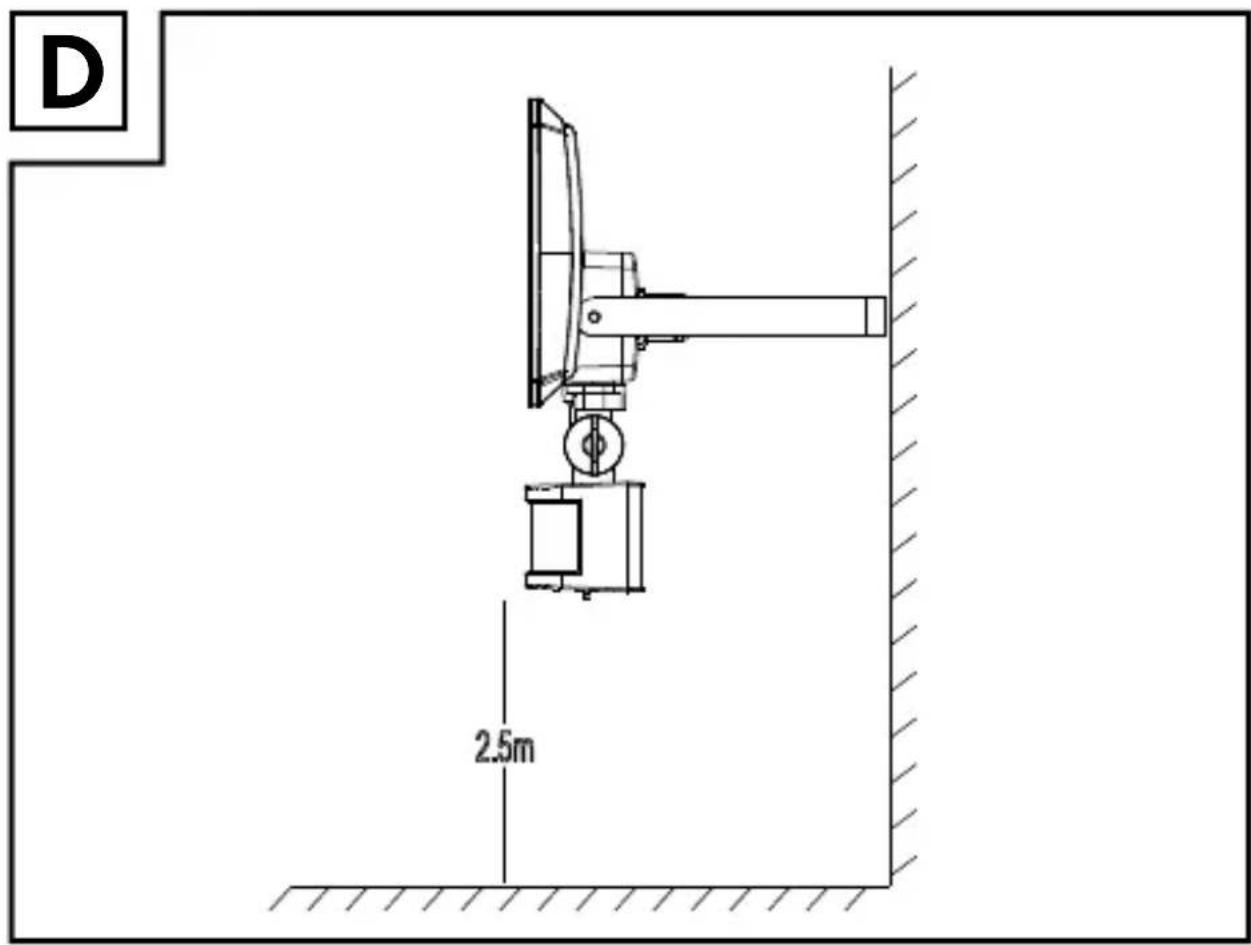

D 2.5mLegenda dei pittogrammi utilizzati......Pagina 28
Introduzione......Pagina 28
Utilizzo secondo la destinazione d'uso....Pagina 29
Descrizione dei componenti.... Pagina 29
Dati tecnici....Pagina 29
Contenuto della confezione.... Pagina 30
Avvertenze generali di sicurezza...... Pagina 30
Prima del montaggio ...... Pagina 32
Prima della messa in funzione.... Pagina 32
Montaggio....Pagina 32
Messa in funzione....Pagina 34
Impostazione del regolatore di movimento...... Pagina 34
Regolazione della durata dell'illuminazione ...... Pagina 34
Impostazione della sensibilità del sensore.... Pagina 35
Impostazione del livello di luminosità diurna ...... Pagina 35
Orientamento del rilevatore di movimento...... Pagina 35
Pulizia e cura......Pagina 36
Garanzia....Pagina 37
| Legenda dei pittogrammi utilizzati | |||
![]() | Corrente alternata | ![]() | Distanza di rilevamento del rilevatore di movimento: ca. 12 m |
![]() | Resistente agli spruzzi d'acqua | ![]() | Angolo di illuminazione LED: ca. 105 ° |
![]() | Angolo di rilevamento del rilevatore di movimento: ca. 180 ° | ![]() | Durata utile dei LED |
![]() | Rilevatore di movimento orientabile | ![]() | Durata di illuminazione regolabile di ca.10 s fino a 4 min. |
Faro LED da esterni 24W
- Introduzione
Congratulazioni per l'acquisto del vostro nuovo prodotto. Avete op- tato per un prodotto di alta qua- lità. Le istruzioni d'uso sono parte integrante di questo prodotto. Esse
contengono importanti avvertenze sulla sicurezza, l'impiego e lo smaltimento. Prima dell'utilizzo del prodotto, prendere conoscenza di tutte le istruzioni d'uso e delle avvertenze di sicurezza. Utilizzare il prodotto solo come descritto e per i campi di applicazione indicati. Consegnare tutte le documentazioni su questo prodotto quando viene ceduto a terzi.
Utilizzo secondo la destinazione d'uso
Il prodotto è destinato a un'illuminazione automatica in ambienti interni ed esterni. Il prodotto è destinato esclusivamente a un uso privato.
- Descrizionedei componenti
1 Faretto
2 Vite di sicurezza
3a Rondella elastica
3b Disco dentato
4 Vite di fissaggio
5 Tassello
6 Supporto di montaggio
7 Scatola di collegamento
8 Vite di fissaggio
9 Rilevatore di movimento
10 Strisce isolanti di protezione
11 Morsetto isolante
12 Ancoraggio per cavo
13 Anello
14 Passacavo a vite
15 Vite di fissaggio (scatola di collegamento)
16 Anello
17 Regolatore di rotazione TIME (durata di accensione)
18 Regolatore di rotazione SENS (sensibilità)
19 Regolatore di rotazione LUX (sensibilità luminosa)
Datitecnici
Tensione
di esercizio: 230V\~50Hz, 24W
LED: 28 x LED à
0,8 W (LED non sostituibile)
Interruttore
crepuscolare:regolabileda 10lx - 20.000lx
Durata di
illuminazione: regolabiledi ca. 10 s - 4 min
Classe di
protezione: I
Tipo di
protezione:IP44(anti-spruzzi d'acqua)
Dimensioni
(HxBxL): ca. 194 x 180 x 61 mm
Superficie
di proiezione: max. 194 x 180 mm
Altezza
montaggio: circa 2,5 m
Peso: circa 640 g
- Contenutodella confezione
1 Faretto esterno a LED con rilevatore di movimento
2 Tassello (∅ 6 mm)
2 Viti di fissaggio
1 Ancoraggio per cavo
1 Istruzioni per l'uso e il montaggio

Avvertenze generali di sicurezza
Prima dell'uso leggere attentamente tutte le istruzioni e le avvertenze di sicurezza allegate al prodotto! In caso di cessione del prodotto a terzi, consegnare anche l'intera documentazione del prodotto!
PERICOLO DI
MORTE E INCI- DENTI PER
BAMBINI E INFANTI! Non lasciare mai i bambini incustoditi in prossimità del materiale d'imballaggio. Sussiste il rischio di soffocamento a causa di tale materiale. Spesso i bambini sottovalutano i pericoli. Tenere i bambini sempre a dovuta distanza dal prodotto.
- Questo prodotto può essere usato da bambini a partire dagli 8 anni in su e da persone con capacità fisiche, sensoriali o mentali limitate, oppure senza esperienza e conoscenza in merito, qualora sorvegliati o istruiti circa un uso sicuro del prodotto e che comprendano i pericoli ad esso connessi. I bambini non possono giocare con il prodotto. La pulizia e la manutenzione non possono essere eseguite da bambini senza la supervisione di un adulto.

Pericolo di morte per folgorazione
- Prima di ogni collegamento alla rete elettrica controllare il prodotto per verificare l'eventuale presenza di danni. Non utilizzare mai il prodotto qualora si rilevassero danneggia-menti.
- Prima del montaggio, assicurarsi che l'alimentazione presente coincida alla tensione d'esercizio necessitata dal prodotto (230 V\~ 50 Hz). In caso contrario non montare il prodotto.

ATTENZIONE! PERICOLO
DI USTIONE! Prima di toccare il prodotto, assicurarsi che questo sia spento e raffreddato da almeno 15 minuti. Il prodotto si surriscalda facilmente.

PERICOLO DI IN-
CENDIO! Montare
il prodotto ad una
distanza di almeno 0,5 m da materiali esposti all'irraggiamento. Un eccessivo surriscal-damento può provocare un incendio.

ATTENZIONE!
PERICOLO DI
LESIONI! Un vetro
della lampada danneggiato deve essere sostituito prima di continuare a utilizzare il prodotto.
■ Previsto per l'installazione in una posizione non a portata di mano.
- Questo articolo non contiene componenti la cui manutenzione possa essere eseguita ad opera dell'utente. Non è possibile sostituire i LED.
Qualora i LED dovessero giungere al termine della propria vita utile, sarà necessario smaltire l'intero prodotto.
Il prodotto continua ad assorbire sempre corrente mentre è collegato ad una presa, anche a lampada spenta. Per spegnere completamente il prodotto, è necessario disattivare l'interruttore di rete.
- Prima del montaggio
Importante: il collegamento elettrico deve essere effettuato da un elettricista competente o da una persona esperta in materia. Quest'ultimo deve conoscere le caratteristiche del prodotto e le modalità di collegamento.
- Prima dell'installazione, assicurarsi che non ci sia tensione nel cavo di rete a cui si collega il prodotto. Rimuovere perciò il fusibile oppure spegnere l'interruttore magnetotermico situato nel quadro dei fusibili (posizione 0).
■ Verificare l'assenza di tensione con un rilevatore di tensione.
Il materiale di montaggio fornito è idoneo al fissaggio sulle comuni pareti di tipo solido. Informarsi in merito al tipo di materiale adeguato per il montaggio sulla superficie desiderata. Se necessario, informarsi presso un tecnico specializzato.
- Prima della messa in funzione
Nota: rimuovere dal prodotto l'intero materiale di imballaggio.
- Montaggio
Durante la perforazione della parete, assicurarsi di non entrare in contatto con cavi elettrici, condutture idriche o del gas. Consultare le istruzioni per l'uso del trapano e osservare tutte le avvertenze in materia di sicurezza. Altrimenti sussisterebbe un pericolo di morte o di lesioni tramite folgorazione.
Nella scelta del luogo di montaggio della cella fotovoltaica, tenere in considerazione i seguenti punti:
□ Assicurarsi che il faretto 1 illumini la zona desiderata. Il faretto 1 può essere mosso in verticale.
Assicurarsi che il rilevatore di movimento 9 copra la zona desiderata. Il rilevatore di movimento 9 ha un campo di
rilevamento di max. 12 m e un angolo di rilevamento di ca. 180° (a seconda dell'altezza di montaggio - l'altezza ideale sarebbe di 2,50 m) (fig. D).
☐ Fare attenzione che, di notte, il rilevatore di movimento 9 non venga illuminato dai lampioni stradali. Ciò potrebbe compromettere il corretto funzionamento.
Procedere al montaggio come descritto di seguito:
□ Svitare le viti di sicurezza 2 con un cacciavite a croce per separare il supporto di montaggio 6 dal faretto 1.
□ Poggiare il supporto di montaggio 6 in posizione orizzontale (se necessario, usare la livella) contro il muro e marcare sulla parete i fori per il fissaggio.
□ Eseguire i fori per il fissaggio (∅ 6 mm) con il trapano e introduttore i tasselli 5 nei fori (fig. A).
□ Fissare il supporto di montaggio 6 con le viti di fissaggio
più adatte 4 e verificare che questi sia saldo in posizione.
□ Aprire la scatola di collegamento 7 svitando le viti di fissaggio 15 con l'aiuto di un cacciavite a croce (vedi fig. B).
□ Svitare il passacavo a vite 14 e introdurre un cavo di collegamento (non in dotazione) di tipo H05RN-F 3G 1,0 mm² attraverso il passacavo a vite 14 nella scatola di collegamento 7.
Aprire il morsetto isolante 11 svitando le viti con un cacciavite a taglio. Inserire dei puntalini sul filo del cavo di collegamento. Applicare anche l'ancoraggio per cavo 12 al cavo di collegamento e fissarlo aiutandosi con una tenaglia (vedi fig. B). Collegare il filo con il morsetto di isolamento 11 nella scatola di collegamento 7. Fare attenzione alle sigle sul morsetto di isolamento 11 (L per il cavo in tensione, N per il conduttore neutro e ⊥ per il cavo di protezione) (vedi fig. B). Richiudere il morsetto isolante 11 serrando nuovamente le viti.
Richiudere la scatola di collegamento 7 riapplicando le viti di fissaggio 15.
□ Utilizzare ora un cacciavite a croce per fissare il faretto 1 al supporto di montaggio 6 per mezzo delle viti di sicurezza 2, rondelle elastiche 3a e dischi dentati precedentemente rimossi 3b (fig. A).
Orientare il faretto 1 nella direzione desiderata. Per eseguire questa operazione sarà eventualmente necessario allentare la vite di fissaggio 8. Dopo aver orientato il faretto, riavvitare la vite di fissaggio 8 per garantire una tenuta più sicura.
Reinserire il fusibile oppure attivare nuovamente l'interruttore di sicurezza nella scatola dei fusibili. Il prodotto è ora pronto per l'uso.
- Messa in funzione
Impostazionedel regolatore di movimento
In base alle impostazioni predefinite del rilevatore di movimento 9, il faretto 1 si accende per un determinato periodo, non appena il rilevatore 9 registra un movimento. Le impostazioni predefinite interessano i tre regolatori nella parte inferiore del rilevatore di movimento 9 (fig. C).
Regolazionedella durata dell'illuminazione
□ Ruotare il regolatore rotativo TIME 17 in senso orario per aumentare la durata dell'illuminazione. È possibile impostare la durata di illuminazione in un arco di tempo compreso tra ca 10 secondi e 4 minuti.
Impostazionedella sensibilità del sensore
□ Ruotare la manopola di regolazione rotativa SENS 18 in senso orario per aumentare la sensibilità del sensore.
Avviso: il rilevatore di movimento 9 rileva la radiazione termica. A temperature esterne basse, esso reagisce in maniera più sensibile al calore emanato dai corpi rispetto alle temperature elevate. Fare attenzione, eventualmente, ad adattare la sensibilità del sensore alle stagioni.
Impostazionedel livello di luminosità diurna
□ Ruotare il regolatore rotativo LUX 19 in senso orario per aumentare il livello d'illuminazione diurna: nella posizione (il sensore di movimento reagisce soltanto di notte (a ca. 10 lx). Nella posizione *, il rilevatore
di movimento reagisce anche in caso di luminosità diurna, sempre che non vengano superati ca. 20.000 lx.
- Orientamentodel rilevatore di movimento
Nota: eseguire quest'imposta- zione al crepuscolo.
□ Svitare la vite di fissaggio 8.
□ Ruotare la manopola di regolazione rotativa LUX 19 nella posizione *.
Orientare il rilevatore di movimento 9 verso la mezzeria del campo di rilevamento desiderato.
□ Muoversi nel campo di rilevamento si raggiunge la reazione del rilevatore di movimento 9 desiderata. Modificare la posizione del regolatore rotativo SENS 18 o l'orientamento del sensore di movimento 9.
Nota: prestare attenzione al fatto che il sensore di movimento 9 registra prevalentemente
movimenti 9 diagonali rispetto al rilevatore medesimo.
Se si compie un movimento 9 dritto in direzione del rilevatore, questo non riesce a rilevare tale movimento.
Dopo aver orientato il rilevatore di movimento 9 nella posizione desiderata, serrare di nuovo la vite di fissaggio 8 per fissare le impostazioni.
□ Ruotare la manopola di regolazione LUX 19 nella posizione desiderata. Determinare tale posizione durante il periodo crepuscolare in cui si desidera che il faretto 1 si attivi.
□ Ruotare lentamente in senso orario il regolatore rotativo LUX 19 sino a quando questo non reagisce ai movimenti nel campo di rilevamento.
- Pulizia e cura
■ Prima di eseguire la pulizia nella scatola dei fusibili, rimuovere il fusibile oppure disattivare l'interruttore di sicurezza.
Non immergere mai il prodotto in acqua o in altri liquidi. In caso contrario il prodotto potrebbe subire danni.
□ Pulire il prodotto con un panno leggermente inumidito e privo di peli, insieme a un detergente delicato.
Dopo la pulizia e prima della rimessa in funzione reinserire il fusibile oppure attivare nuovamente l'interruttore di sicurezza nella scatola dei fusibili.
- Smaltimento
L'imballaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di raccolta locali per il riciclo.

Osservarel'identificazione dei materiali di imballaggio per lo smaltimento differenziato, i quali sono contrassegnati da abbreviazioni (a) e da numeri (b) con il seguente significato: 1-7: plastiche / 20-22: carta e cartone / 80-98: materiali compositi.

Il prodotto e il materiale da imballaggio sono ri-ciclabili. Smaltire separatamente per un ottimale trattamento dei rifiuti. Il logo Triman è valido solamente per la Francia.

E' possibile informarsi circa le possibilità di smaltimento del prodotto usato presso l'amministrazione comunale o cittadina.

Per questioni di tutela ambientale non gettare il prodotto usato tra i rifiuti domestici, ma provvedere invece al suo corretto smaltimento.
Presso l'amministrazione competente è possibile ricevere informazioni circa i siti di raccolta e i relativi orari di apertura.
• Garanzia
Il prodotto è stato prodotto secondo severe direttive di qualità e controllato con premura prima della con- segna. In caso di difetti del prodotto, l'acquirente può far valere i propri diritti legali nei confronti del venditore. Questi diritti legali non vengono limitati in alcun modo dalla garanzia di seguito riportata.
Questo prodotto è garantito per 3 anni a partire dalla data di acquisto. Il termine di garanzia ha inizio a partire dalla data di acquisto.
Conservare lo scontrino di acquisto originale in buone condizioni. Questo documento servirà a documentare l'avvenuto acquisto.
Il prodotto da Lei acquistato dà diritto ad una garanzia di 3 anni a partire dalla data di acquisto. La presente garanzia decade nel caso di danneggiamento del prodotto, di utilizzo o di manutenzione inadeguati.
La prestazione di garanzia vale sia per difetti di materiale che per difetti di fabbricazione. La presente garanzia non si estende a parti del prodotto soggette a normale usura e che possono essere identificate, pertanto, come parti soggette a usura (p. es., le batterie), né a danni su parti staccabili, come
interruttore, batterie o simili, realizzate in vetro.
CE IP44
Stiftsbergstraße 1
DE-74167 Neckarsulm
GERMANY
Model-No.: HG04245A/HG04245B
Version: 09/2018
