MANUALE UTENTE MSA 60.0 C STIHL

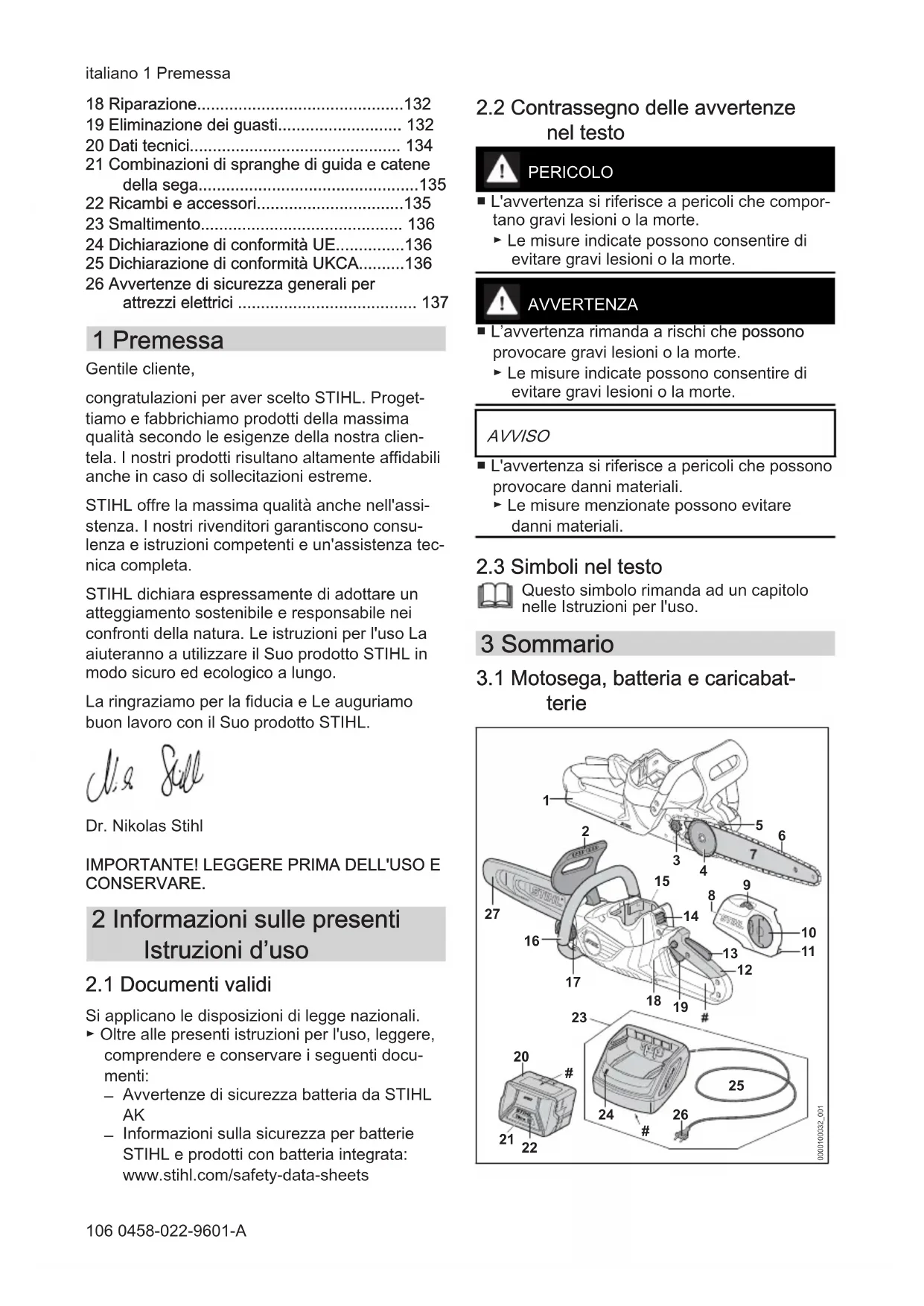

Premessa................................................106 2 Informazioni sulle presenti Istruzioni d’uso

• 3 Sommario p. 106
• 4 Avvertenze di sicurezza p. 108
• 5 Preparare la motosega per l'esercizio p. 118
• 6 Carica della batteria e LED p. 119
• 7 Assemblaggio della motosega p. 120

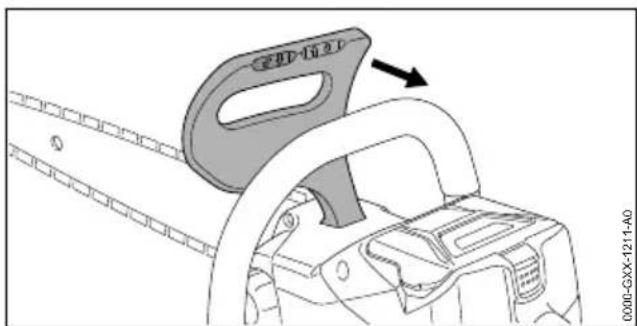

• 8 Inserire e sbloccare il freno catena p. 122

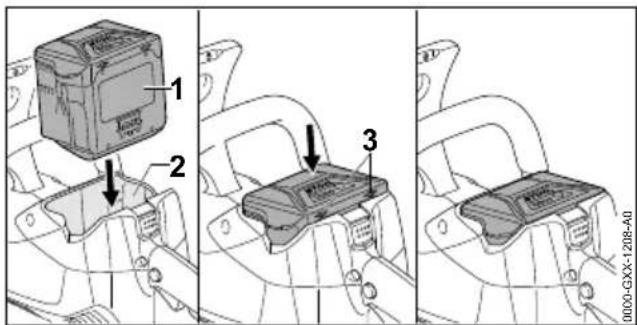

• 9 Inserire e togliere la batteria p. 122
• 10 Accendere e spegnere la motosega p. 123
• 11 Controllo di motosega e batteria p. 123
• 12 Lavorare con la motosega p. 125
• 13 Dopo il lavoro p. 129
• 14 Trasporto p. 130
• 15 Conservazione p. 130
• 16 Pulizia p. 131
• 17 Manutenzione p. 131
• italiano 0458-022-9601-A 105 © ANDREAS STIHL AG & Co. KG 2022 0458-022-9601-A. VA0.H22. Stampato su carta candeggiata senza cloro. I colori di stampa contengono oli vegetali; la carta è riciclabile. Traduzione delle istruzioni per l'uso originali 0000010036_001_I18 Riparazione p. 132
• 19 Eliminazione dei guasti p. 132
• 20 Dati tecnici p. 134
• 21 Combinazioni di spranghe di guida e catene della sega p. 135
• 22 Ricambi e accessori p. 135
• 23 Smaltimento p. 136
• 24 Dichiarazione di conformità UE p. 136
• 25 Dichiarazione di conformità UKCA p. 136
• 26 Avvertenze di sicurezza generali per attrezzi elettrici 1 Premessa Gentile cliente, congratulazioni per aver scelto STIHL. Proget‐ tiamo e fabbrichiamo prodotti della massima qualità secondo le esigenze della nostra clien‐ tela. I nostri prodotti risultano altamente affidabili anche in caso di sollecitazioni estreme. STIHL offre la massima qualità anche nell'assi‐ stenza. I nostri rivenditori garantiscono consu‐ lenza e istruzioni competenti e un'assistenza tec‐ nica completa. STIHL dichiara espressamente di adottare un atteggiamento sostenibile e responsabile nei confronti della natura. Le istruzioni per l'uso La aiuteranno a utilizzare il Suo prodotto STIHL in modo sicuro ed ecologico a lungo. La ringraziamo per la fiducia e Le auguriamo buon lavoro con il Suo prodotto STIHL. Dr. Nikolas Stihl p. 137

IMPORTANTE! LEGGERE PRIMA DELL'USO E

CONSERVARE. 2 Informazioni sulle presenti Istruzioni d’uso

2.1 Documenti validi

Si applicano le disposizioni di legge nazionali. ► Oltre alle presenti istruzioni per l'uso, leggere, comprendere e conservare i seguenti docu‐ menti:

Avvertenze di sicurezza batteria da STIHL

Informazioni sulla sicurezza per batterie STIHL e prodotti con batteria integrata: www.stihl.com/safety-data-sheets

2.2 Contrassegno delle avvertenze

nel testo PERICOLO ■ L'avvertenza si riferisce a pericoli che compor‐ tano gravi lesioni o la morte. ► Le misure indicate possono consentire di evitare gravi lesioni o la morte. AVVERTENZA ■ L’avvertenza rimanda a rischi che possono provocare gravi lesioni o la morte. ► Le misure indicate possono consentire di evitare gravi lesioni o la morte. AVVISO ■ L'avvertenza si riferisce a pericoli che possono provocare danni materiali. ► Le misure menzionate possono evitare danni materiali.

2.3 Simboli nel testo

Questo simbolo rimanda ad un capitolo nelle Istruzioni per l'uso. 3 Sommario

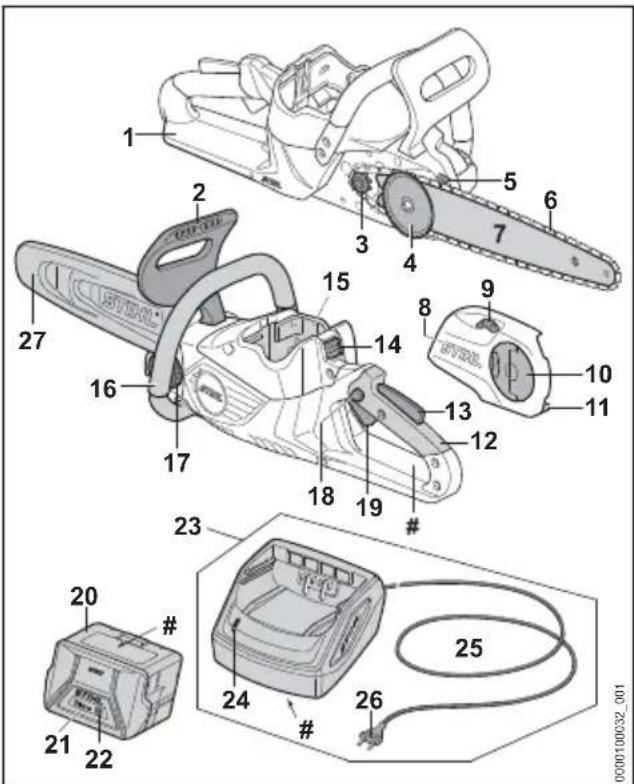

3.1 Motosega, batteria e caricabat‐

0000100032_001 italiano 1 Premessa 106 0458-022-9601-A1 Scudo posteriore di protezione mano Lo scudo posteriore di protezione mano pro‐ tegge la mano destra dal contatto se la catena della sega cade o si rompe. 2 Scudo anteriore di protezione mano Lo scudo anteriore di protezione mano pro‐ tegge la mano sinistra dal contatto con la catena della sega, serve per inserire il freno della catena e fa scattare il freno automatica‐ mente in caso di contraccolpo. 3 Rocchetto catena Il rocchetto catena aziona la catena della sega. 4 Disco tendicatena Il disco tendicatena sposta la spranga di guida per tendere o allentare la catena della sega. 5 Artiglio L’artiglio sostiene la motosega sul tronco durante il lavoro. 6 Catena della sega La catena della sega taglia il legno. 7 Spranga di guida La spranga di guida guida la catena della sega. 8 Coperchio rocchetto catena Il coperchio rocchetto catena copre il roc‐ chetto catena e fissa la spranga di guida alla motosega. 9 Ruota tendicatena La ruota tendicatena consente di regolare la tensione della catena. 10 Dado ad alette Il dado ad alette fissa il coperchio rocchetto catena alla motosega. 11 Perno recupero catena Il perno recupero catena consente di recupe‐ rare la catena se questa cade o si rompe. 12 Impugnatura di comando L'impugnatura di comando serve per control‐ lare, sostenere e guidare la motosega. 13 Leva Ergo La leva Ergo mantiene in posizione il pulsante di arresto quando viene rilasciata la leva di comando. 14 Leva di bloccaggio La leva di bloccaggio mantiene la batteria nel vano batteria. 15 Vano batteria Il vano batteria ospita la batteria. 16 Manico tubolare Il manico tubolare serve per sostenere, gui‐ dare e trasportare la motosega. 17 Tappo del serbatoio Il tappo del serbatoio chiude il serbatoio del‐ l'olio. 18 Pulsante di arresto Il pulsante di arresto sblocca la leva di comando. 19 Leva di comando La leva di comando accende e spegne la motosega. 20 Batteria La batteria fornisce energia alla motosega. 21 LED I LED indicano lo stato di carica della batteria e le anomalie. 22 Pulsante Il pulsante attiva i LED sulla batteria. 23 Caricabatterie Il caricabatterie carica la batteria. 24 LED Il LED indica lo stato del caricabatterie. 25 Cavo di collegamento Il cavo di collegamento collega il caricabatte‐ rie alla spina di rete. 26 Spina di rete La spina di rete collega il cavo di collega‐ mento a una presa 27 Riparo catena Il riparo catena protegge dal contatto con la catena della sega. # Targhetta dati prestazioni con numero di macchina

I simboli possono essere applicati sulla moto‐ sega, la batteria e il caricabatteria e hanno i seguenti significati: Questo simbolo indica la direzione di movimento della catena della sega. Girare in questa direzione per tendere la catena della sega. Questo simbolo contrassegna il serbatoio dell'olio per catena. In questa direzione viene inserito il freno catena. In questa direzione viene sbloccato il freno catena. 3 Sommario italiano 0458-022-9601-A 1071 LED si accende con luce rossa fissa. La batteria è troppo calda o troppo fredda. 4 LED con luce rossa lampeggiante. Nella batteria vi è un malfunziona‐ mento. Il LED si accende con luce verde e i LED sulla batteria si accendono con luce verde fissa o lampeggiante. La batteria è in carica. Il LED lampeggia con luce rossa. Tra la batteria e il caricabatteria non è pre‐ sente alcun contatto elettrico oppure nella batteria o nel caricabatteria è pre‐ sente un guasto. Lunghezza di una spranga di guida che può essere utilizzata.

Livello di potenza acustica garantito secondo la Direttiva 2000/14/CE in dB(A) per rendere equiparabili le emis‐ sioni acustiche tra prodotti. L'indicazione accanto al simbolo si riferisce al contenuto energetico della batteria secondo le specifiche del fabbricante delle celle. La capacità di energia disponibile nell’applicazione è inferiore. Azionare l'apparecchio elettrico in un ambiente chiuso e asciutto. Non smaltire il prodotto con i rifiuti dome‐ stici. 4 Avvertenze di sicurezza

4.1 Simboli di avvertimento

I simboli di avvertimento su motosega, batteria o caricabatteria hanno i seguenti significati: Rispettare le avvertenze di sicurezza e le rispettive misure. Leggere le istruzioni d'uso, compren‐ derle e conservarle. Indossare occhiali ed elmetto di prote‐ zione. Tenere ferma la motosega con entrambe le mani. Rispettare le avvertenze di sicurezza sul contraccolpo e le rispettive misure. Estrarre la batteria durante le interru‐ zioni del lavoro, durante il trasporto, la conservazione, la manutenzione o la riparazione. Proteggere la motosega e il caricabat‐ teria dalla pioggia e dall'umidità. Proteggere la batteria da calore e fiamme. Proteggere la batteria dalla pioggia e dall'umidità e non immergerla in liquidi.

La motosega STIHL MSA 60.0 C o MSA 70.0 C serve per tagliare legno e sramare e abbattere alberi con piccolo diametro del tronco e per la cura degli alberi in ambiente domestico. La motosega non deve essere usata in caso di pioggia. La batteria STIHL AK alimenta la motosega. Il caricabatterie STIHL AL 101 carica la batteria STIHL AK. AVVERTENZA

Le batterie e i caricabatterie non approvati da STIHL per l'uso con la motosega possono pro‐ vocare incendi ed esplosioni. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali.

Se la motosega, la batteria o il caricabatterie non sono utilizzati in modo conforme, sussiste il rischio di lesioni gravi o morte di persone nonché di danni materiali.

Utilizzare la motosega, la batteria e il cari‐ cabatterie seguendo le indicazioni di queste istruzioni d'uso.

4.3 Requisiti dell'utente

Gli utenti che non abbiano ricevuto istruzioni potrebbero non riconoscere o non valutare italiano 4 Avvertenze di sicurezza 108 0458-022-9601-Acorrettamente i rischi della motosega, delle batterie e del caricabatteria. L'utente o altre persone rischiano gravi lesioni o la morte. ► Leggere, comprendere e conservare le istruzioni per l'uso. ► Se la motosega, la batteria o il caricabatte‐ ria vengono consegnati ad un'altra persona: Consegnare a corredo anche le istruzioni per l'uso.

Accertarsi che l'utente abbia i seguenti requisiti:

L'utente è riposato.

L'utente dovrà avere le capacità fisiche, sensoriali e intellettuali tali da poter controllare la motosega, la batteria e il caricabatteria e quindi da poter lavorare. Se l'utente ha limitazioni fisiche, sensoriali e intel‐ lettuali, potrà lavorare sol‐ tanto sotto la sorveglianza o dietro la guida di una persona responsabile.

L’utente è in grado di riconoscere e valutare i rischi della motosega, della batteria e del caricabatteria.

L’utente è adulto oppure l’utente sta effettuando un tirocinio professionale sotto sorveglianza secondo le norme nazio‐ nali.

L'utente ha ricevuto istru‐ zioni da un rivenditore STIHL o da una persona esperta prima di iniziare a lavorare con la motosega e con il caricabatteria.

L'utente non è sotto l'effetto di alcol, far‐ maci o droghe.

Se l'utente lavora per la prima volta con una motosega: esercitarsi su di un cavalletto o di un telaio nel tagliare legno tondo.

4.4 Abbigliamento ed equipaggia‐

mento AVVERTENZA ■ Durante il lavoro, i capelli lunghi possono rimanere intrappolati nella motosega. Ciò potrebbe causare gravi lesioni all'utente.

Legare i capelli lunghi in modo che riman‐ gano al di sopra delle spalle. ■ Durante il lavoro potrebbero essere scagliati oggetti ad alta velocità. Ciò potrebbe causare lesioni personali all'utente. ► Indossare occhiali di protezione ade‐ renti. Gli occhiali di protezione ade‐ guati sono sottoposti a verifiche ai sensi della norma EN 166 o delle disposizioni nazionali e sono reperi‐ bili in commercio con l'apposito con‐ trassegno.

STIHL raccomanda di indossare una visiera. ► Indossare una maglia a maniche lunghe aderente. ■ La caduta di oggetti può provocare lesioni alla testa. ► Se durante il lavoro è presente il rischio di caduta di oggetti: indos‐ sare un elmetto protettivo. ■ Durante il lavoro potrebbe essere sollevata polvere a mulinello, con corpuscoli volatili. La polvere e i corpuscoli volatili inalati possono danneggiare la salute e provocare reazioni allergiche.

Se viene sollevata polvere o si forma fumo: Indossare una mascherina antipolvere. ■ Se inadeguato, l'abbigliamento può impigliarsi nel legno, nella sterpaglia e nella motosega. Se l'utente non indossa indumenti adatti potrebbe subire gravi lesioni personali.

Indossare indumenti aderenti. ► Togliersi sciarpe o gioielli. ■ Durante il lavoro, l'operatore può entrare in contatto con la catena della sega rotante. Ciò potrebbe causare gravi lesioni all'utente.

Indossare pantaloni lunghi con protezione antitaglio. ■ Durante il lavoro l'utente potrebbe tagliarsi con il legno. Durante la pulizia o la manutenzione l'operatore può entrare in contatto con la 4 Avvertenze di sicurezza italiano 0458-022-9601-A 109catena della sega. Ciò potrebbe causare lesioni personali all'utente. ► Indossare guanti da lavoro in materiale resi‐ stente. ■ Se l'utente indossa calzature non adatte potrebbe scivolare. Se l'utente entra in con‐ tatto con la catena della sega rotante, rischia di tagliarsi. Ciò potrebbe causare lesioni per‐ sonali all'utente.

Indossare stivali da motosega con prote‐ zione antitaglio.

4.5 Zona di lavoro e area circo‐

AVVERTENZA ■ Le persone estranee, i bambini e gli animali potrebbero non riconoscere e non valutare i pericoli della motosega e degli oggetti scagliati ad alta velocità. Sussiste il rischio di ferire le persone estranee, i bambini e gli animali oppure di provocare danni materiali.

Tenere lontane dall'area di lavoro le per‐ sone non autorizzate, i bambini e gli ani‐ mali.

Non lasciare la motosega incustodita. ► Sincerarsi che i bambini non possano gio‐ care con la motosega. ■ La motosega non è protetta dall'acqua. Se si lavora sotto la pioggia o in ambienti umidi, sussiste il rischio di scossa elettrica. L’utente può rimanere ferito e la motosega può essere danneggiata. ► Non lavorare nella pioggia o in un ambiente umido. ■ I componenti elettrici della motosega possono generare scintille. Le scintille possono provo‐ care incendi ed esplosioni in ambienti facil‐ mente infiammabili o esplosivi. Sussiste il rischio di gravi lesioni o di morte oppure di provocare danni materiali.

Non lavorare in ambienti facilmente infiam‐ mabili o in ambienti esplosivi.

Le persone estranee, i bambini e gli animali potrebbero non riconoscere e non valutare i pericoli della batteria. Sussiste il rischio di ferire gravemente persone estranee, bambini e animali.

Tenere lontane le persone estranee, i bam‐ bini e gli animali. ► Non lasciare la batteria incustodita. ► Sincerarsi che i bambini non possano gio‐ care con la batteria. ■ La batteria non è protetta da tutte le condizioni ambientali. Se la batteria viene esposta a determinate condizioni ambientali, può incen‐ diarsi, esplodere o essere danneggiata irrepa‐ rabilmente. Questo può causare gravi lesioni personali e danni materiali. ► Proteggere la batteria da calore e fiamme. ► Non gettare la batteria nel fuoco. ► Non caricare, usare e conservare la batteria al di fuori dei limiti di temperatura specifi‐ cati, 20.7. ► Proteggere la batteria dalla pioggia e dall'umidità e non immergerla in liquidi. ► Tenere la batteria lontana da piccole parti metalliche. ► Non esporre la batteria ad alta pressione. ► Non esporre la batteria alle microonde. ► Proteggere la batteria da sostanze chimi‐ che e sali.

Le persone non autorizzate e i bambini potreb‐ bero non essere in grado di riconoscere e valutare i pericoli derivanti dal caricabatteria e dalla corrente elettrica. Sussiste il rischio di gravi lesioni o morte per le persone non auto‐ rizzate, i bambini e gli animali.

Tenere lontane le persone estranee, i bam‐ bini e gli animali. ►Sincerarsi che i bambini non possano giocare con il cari‐ cabatteria.

Il caricabatteria non è protetto dall'acqua. Se si lavora sotto la pioggia o in ambienti umidi, sussiste il rischio di scossa elettrica. L’utente può rimanere ferito e il caricabatteria può essere danneggiato. ► Non usare il prodotto sotto la pioggia o in ambienti umidi. ■ Il caricabatteria non è protetto da tutte le con‐ dizioni ambientali. Se il caricabatteria viene esposto a determinate condizioni ambientali, italiano 4 Avvertenze di sicurezza 110 0458-022-9601-Apuò incendiarsi o esplodere. Questo può cau‐ sare lesioni personali e danni materiali. ► Azionare il caricabatteria in un ambiente chiuso e asciutto. ► Non azionare il caricabatteria in ambienti facilmente infiammabili o esplosivi. ► Non usare il caricabatterie su una superficie facilmente infiammabile. ► Rispettare l'intervallo di temperatura consi‐ gliato per l'uso e la conservazione del cari‐ cabatterie, 20.7.

Le persone potrebbero inciampare nel cavo di collegamento Le persone possono rimanere ferite e il caricabatterie potrebbe rimanere danneggiato.

Posare il cavo di collegamento piatto sul pavimento.

4.6 Condizioni di sicurezza

La motosega si può considerare in condizioni di sicurezza quando sono soddisfatte le seguenti condizioni:

La motosega non è danneggiata.

La motosega è pulita e asciutta.

Il perno per recupero catena non è danneg‐ giato.

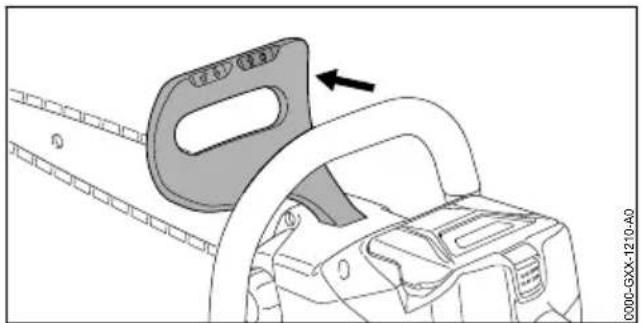

Il freno della catena funziona.

Gli elementi di comando funzionano e sono invariati.

La lubrificazione della catena funziona.

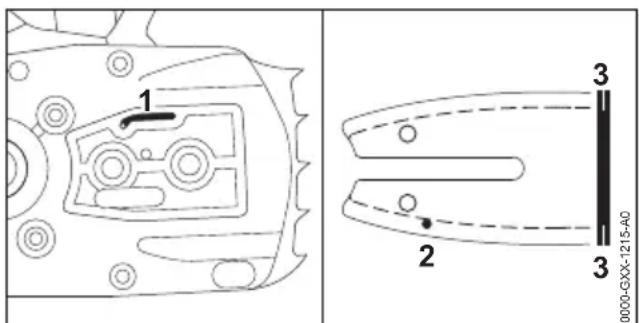

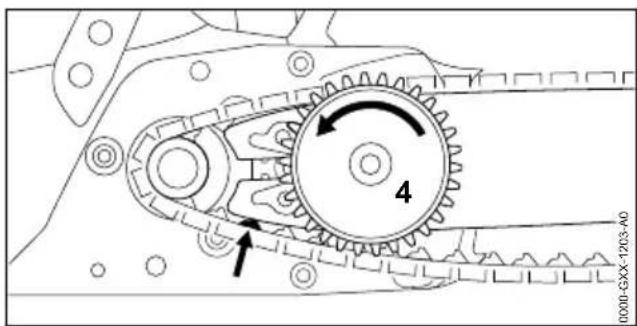

Le tracce di usura sul rocchetto catena non sono più profonde di 0,5 mm.

Una combinazione data sulle presenti istru‐ zioni per l’uso composta da spranga di guida e catena della sega è montata.

La spranga di guida e la catena della sega sono montate correttamente.

La catena della sega è correttamente tensio‐ nata.

Sono montati accessori originali STIHL appo‐ siti per questa motosega.

Gli accessori sono montati correttamente.

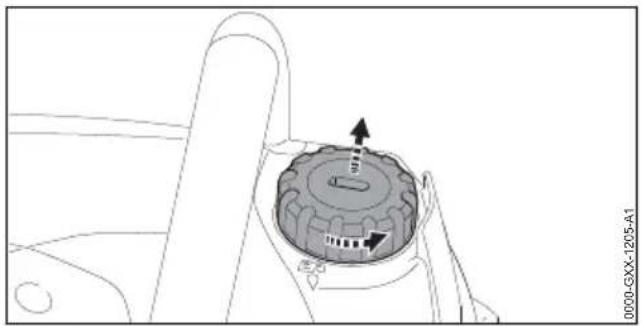

Il tappo del serbatoio dell'olio è chiuso. AVVERTENZA

In mancanza delle condizioni di sicurezza, i componenti potrebbero non funzionare più correttamente e i dispositivi di sicurezza risul‐ tare compromessi. Pericolo di lesioni personali gravi o mortali.

Lavorare con la motosega solo se non è danneggiata. ► Se la motosega è sporca o bagnata: pulire la motosega e lasciarla asciugare. ► Lavorare con il perno per recupero catena solo se non è danneggiato. ► Non alterare la motosega. Eccezione: mon‐ taggio di una combinazione indicata sulle presenti istruzioni per l’uso, composta da spranga di guida e catena della sega.

Se gli elementi di comando non funzionano: Non lavorare con la motosega. ► Montare accessori originali STIHL appositi per questa motosega. ► Applicare spranga di guida e catena della sega come descritto nelle presenti istruzioni d'uso.

Applicare gli accessori come descritto nelle presenti istruzioni d'uso o nelle istruzioni d'uso degli accessori.

Non inserire oggetti nelle feritoie della motosega. ► Chiudere il tappo del serbatoio. ► Sostituire le targhette di indicazione usurate o danneggiate. ► In caso di dubbi, rivolgersi a un rivenditore STIHL.

4.6.2 Spranga di guida

La spranga di guida si può considerare in condi‐ zioni di sicurezza quando sono soddisfatte le seguenti condizioni:

La spranga di guida non è danneggiata.

La spranga di guida non è deformata.

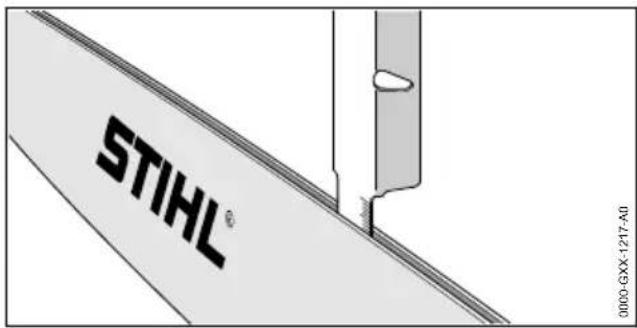

La scanalatura è profonda tanto quanto o più della profondità minima prevista per la scana‐ latura,

Le nervature della scanalatura siano senza bava.

La scanalatura non è ristretta né dilatata. AVVERTENZA

In condizioni non sicure, la spranga di guida non può più guidare correttamente la catena della sega. In questo caso, la catena della sega rischia di sporgere dalla spranga di guida. Sussiste il rischio di gravi lesioni o morte.

Lavorare con la spranga di guida solo se non è danneggiata. ► Se la profondità della scanalatura è infe‐ riore alla profondità minima della scanala‐ tura: Sostituire la spranga di guida.

Sbavare settimanalmente la spranga di guida. ► In caso di dubbi: Rivolgersi ad un rivendi‐ tore STIHL. 4 Avvertenze di sicurezza italiano 0458-022-9601-A 1114.6.3 Catena della sega La catena della sega si può considerare in condi‐ zioni di sicurezza quando sono soddisfatte le seguenti condizioni:

La catena della sega non è danneggiata.

La catena della sega è correttamente affilata.

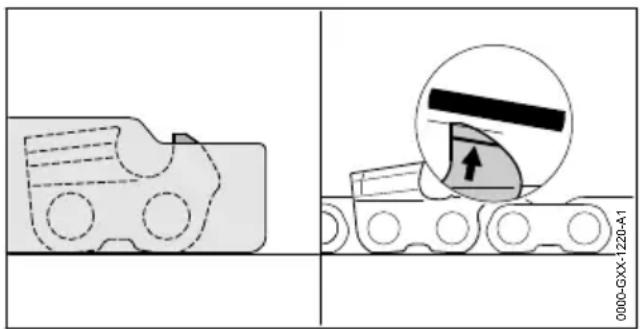

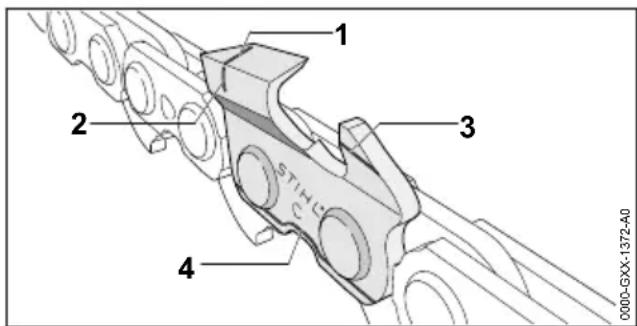

Le tacche di usura sui denti di taglio sono visi‐ bili. AVVERTENZA ■ In mancanza delle condizioni di sicurezza, i componenti possono non più funzionare cor‐ rettamente e i dispositivi di sicurezza risultare compromessi. Sussiste il rischio di gravi lesioni o morte.

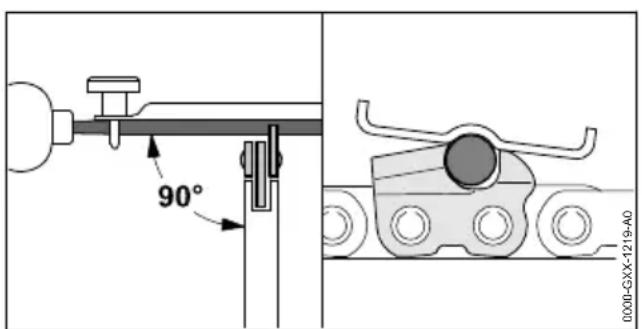

Lavorare con la catena della sega solo se non è danneggiata. ► Affilare correttamente la catena della sega. ► In caso di dubbi: Rivolgersi ad un rivendi‐ tore STIHL.

La batteria si può considerare in condizioni di sicurezza quando sono soddisfatte le seguenti condizioni:

La batteria non è danneggiata.

La batteria è pulita e asciutta.

La batteria funziona e non è stata alterata. AVVERTENZA

In condizioni non sicure, la batteria può non funzionare più correttamente. Questo può cau‐ sare gravi lesioni.

Lavorare con una batteria non danneggiata e funzionante. ► Non caricare una batteria danneggiata o difettosa. ► Se la batteria è sporca, pulirla. ► Se la batteria è bagnata o umida, lasciarla asciugare, 20.8. ► Non alterare la batteria. ► Non inserire oggetti nelle feritoie della bat‐ teria. ► Non collegare i contatti elettrici della batte‐ ria con oggetti metallici né cortocircuitarli. ► Non aprire la batteria. ► Sostituire le targhette di indicazione usurate o danneggiate. ■ Da una batteria danneggiata può fuoriuscire del liquido. Se il liquido entra in contatto con la pelle o gli occhi, può irritarli.

Evitare contatti con il liquido. ► In caso di contatto con la pelle, lavare la parte interessata con abbondante acqua e sapone.

In caso di contatto con gli occhi, sciacquare a fondo per almeno 15 minuti con abbon‐ dante acqua e consultare un medico.

Una batteria difettosa o danneggiata può avere un odore insolito, emettere fumo oppure bruciare.Una batteria difettosa o danneggiata può avere un odore insolito, emettere fumo oppure bruciare. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali.

Se la batteria ha un odore inconsueto oppure emette fumo, non utilizzarla e tenerla lontana da sostanze infiammabili.

Se la batteria si incendia, spegnere l'incen‐ dio nella batteria con un estintore oppure acqua.

4.6.5 Caricabatteria

Il caricabatteria si può considerare in condizioni di sicurezza quando sono soddisfatte le seguenti condizioni:

Il caricabatteria non è danneggiato.

Il caricabatteria è pulito e asciutto. AVVERTENZA ■ In mancanza delle condizioni di sicurezza, i componenti possono non più funzionare cor‐ rettamente e i dispositivi di sicurezza risultare compromessi. Sussiste il rischio di gravi lesioni o morte.

Utilizzare un caricabatteria che non sia dan‐ neggiato. ► Se il caricabatteria è sporco o bagnato: pulirlo e lasciarlo asciugare. ► Non alterare il caricabatteria. ► Non inserire oggetti nelle feritoie del carica‐ batteria. ► Non collegare i contatti elettrici del carica‐ batteria con oggetti metallici né cortocircui‐ tarli.

Non aprire il caricabatteria.

Se non ci sono persone a portata di voce al di fuori dell’area di lavoro, in caso di emergenza nessuno potrebbe prestare aiuto.

Sincerarsi che le persone al di fuori dell’a‐ rea di lavoro siano a portata di voce. ■ L'utente potrebbe non lavorare più con la dovuta concentrazione in determinate situa‐ zioni. L'utente può perdere il controllo della motosega, inciampando, cadendo e con con‐ seguenti gravi ferite. italiano 4 Avvertenze di sicurezza 112 0458-022-9601-A► Lavorare con calma e concentrati. ► Se le condizioni di luminosità e di visibilità sono scarse: Non lavorare con la moto‐ sega.

Comandare solo la motosega. ► Non lavorare oltre l’altezza delle spalle. ► Prestare attenzione agli ostacoli. ► Lavorare in piedi sul pavimento e mante‐ nere l'equilibrio. Se è necessario lavorare in quota: utilizzare una piattaforma di solleva‐ mento o un'impalcatura sicura.

Se compaiono sintomi di affaticamento: fare una pausa di lavoro. ■ La catena della sega in rotazione può tagliare l'utente. L'utente potrebbe ferirsi gravemente. ► Non toccare la catena della sega in rota‐ zione. ► Se la catena della sega è bloccata da un oggetto: Spegnere la motosega, inserire il freno della catena ed estrarre la batteria. Solo a questo punto rimuovere l’oggetto.

La catena della sega in rotazione si riscalda e si dilata. Se la catena della sega non è suffi‐ cientemente lubrificata e tensionata, la catena della sega potrebbe saltare fuori dalla spranga di guida oppure strapparsi. Sussiste il rischio di ferire gravemente persone oppure di provo‐ care danni materiali.

Usare olio per catena. ► Durante il lavoro, controllare regolarmente il livello del serbatoio dell’olio. Prima di con‐ sumare completamente l’olio per catena: Rabboccare l’olio per catena.

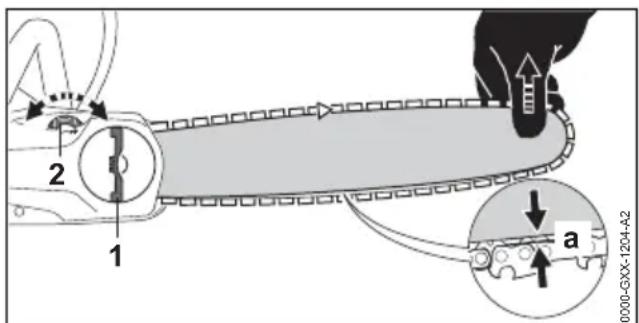

Durante il lavoro, controllare regolarmente la tensione della catena della sega. Se la tensione della catena della sega è insuffi‐ ciente: tendere la catena della sega.

Se la motosega durante l'uso si modifica oppure si comporta in modo anomalo, è possi‐ bile che la motosega non sia in condizioni di sicurezza. Sussiste il rischio di ferire grave‐ mente persone oppure di provocare danni materiali.

Terminare il lavoro, togliere la batteria e rivolgersi ad un rivenditore STIHL. ■ Durante il lavoro si possono produrre vibra‐ zioni attraverso la motosega. ► Indossare i guanti. ► Fare delle pause di lavoro. ► In caso di segni di disturbi alla circolazione sanguigna: rivolgersi ad un medico. ■ Se la catena della sega in rotazione incontra un oggetto duro, può provocare scintille. Le scintille possono provocare incendi ed esplo‐ sioni in ambienti facilmente infiammabili. Sus‐ siste il rischio di gravi lesioni o di morte oppure di provocare danni materiali. ► Non lavorare in ambienti facilmente infiam‐ mabili. ■ Se viene rilasciata la leva di comando, la catena della sega continua a funzionare per breve tempo. La catena della sega in movi‐ mento può tagliare le persone. Pericolo di gravi lesioni a persone.

Attendere che la catena della sega non fun‐ zioni più AVVERTENZA 0000-GXX-1245-A0

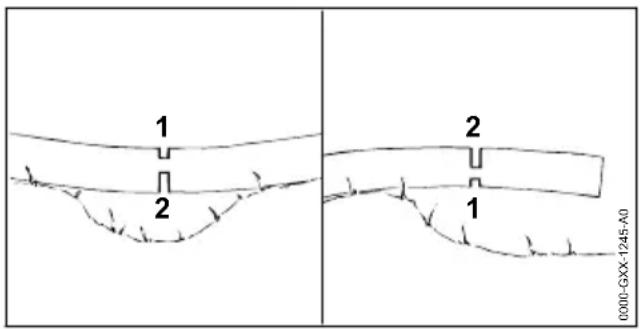

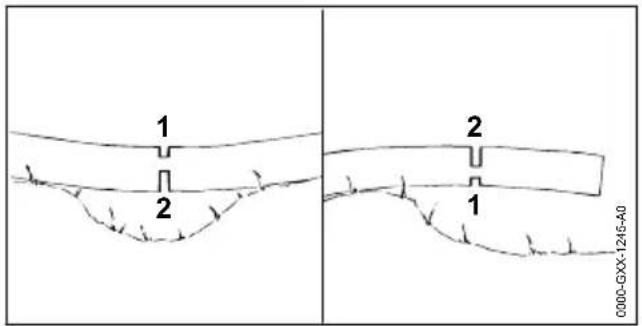

Se si taglia legno sotto tensione, la spranga di guida potrebbe rimanere incastrata. L'utente può perdere il controllo della motosega, con conseguenti gravi ferite.

Innanzitutto eseguire un taglio di scarico sul lato in pressione (1), quindi eseguire un taglio di sezionamento sul lato in tra‐ zione (2). PERICOLO

Se si lavora in un ambiente con cavi condut‐ tori, la catena della sega rischia di entrare in contatto con tali cavi conduttori, danneggian‐ doli. L’utente rischia gravi ferite o morte.

Non lavorare vicino a cavi conduttori.

Se l'albero caduto viene prima sramato sulla parte inferiore, potrebbe non poter essere più sostenuto dai rami sul terreno. Durante il lavoro l'albero potrebbe muoversi. Sussiste il rischio di gravi lesioni o morte.

Tagliare via i rami grandi nella parte infe‐ riore dell'albero soltanto quando l'albero è stato troncato in lunghezza.

Non lavorare stando sul tronco. ■ Durante la sramatura sussiste il rischio che i rami tagliati cadano. L'operatore può inciam‐ pare, cadere e ferirsi gravemente.

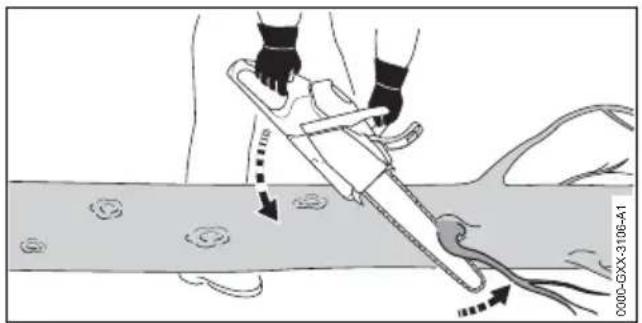

Sramare l'albero dalla base in direzione della chioma. 4 Avvertenze di sicurezza italiano 0458-022-9601-A 1134.7.3 Abbattimento AVVERTENZA

Le persone inesperte potrebbero non riuscire a valutare i rischi durante l'abbattimento. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali.

L'utente deve possedere conoscenze ade‐ guate della tecnica di abbattimento e avere maturato esperienza nei lavori di abbatti‐ mento.

In caso di dubbi: consultare un esperto qua‐ lificato che possa offrire supporto e sia in grado di individuare la tecnica di abbatti‐ mento adeguata.

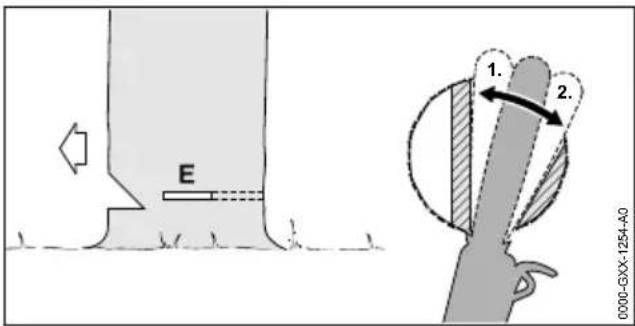

Durante l'abbattimento, l'albero, i rami o altri oggetti potrebbero cadere sulle persone. Mag‐ giori sono le dimensioni delle parti che cadono, più elevato è il rischio che persone subiscano lesioni gravi o mortali. Esiste il peri‐ colo di danni materiali.

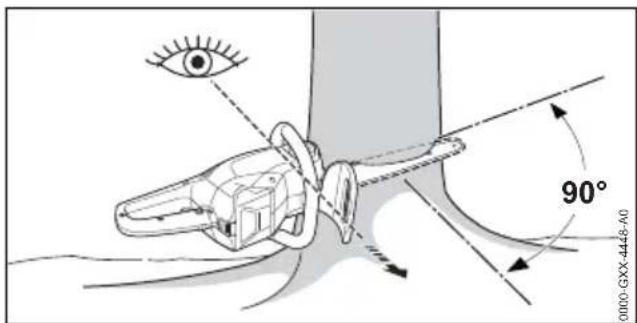

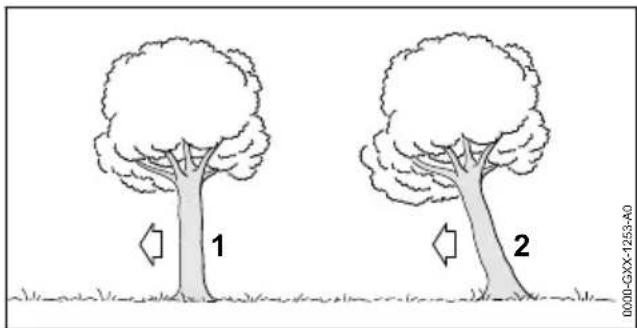

Stabilire la direzione di abbattimento in modo che l'area in cui cadrà l'albero sia libera.

Tenere le persone estranee, i bambini e gli animali a una distanza di 2,5 volte la lun‐ ghezza del tronco attorno all'area di lavoro.

Prima dell’abbattimento, togliere dalla chioma i rami piegati o secchi. ► Nel caso in cui non sia possibile togliere dalla chioma i rami piegati o secchi: consul‐ tare un esperto qualificato che possa offrire supporto e sia in grado di individuare la tec‐ nica di abbattimento adeguata.

Tenere d'occhio la chioma e le chiome degli alberi vicini e togliere i rami caduti. ■ Quando un albero cade, il tronco potrebbe rompersi oppure rimbalzare in direzione dell'u‐ tente. Ciò potrebbe provocare lesioni personali gravi o mortali all'utente.

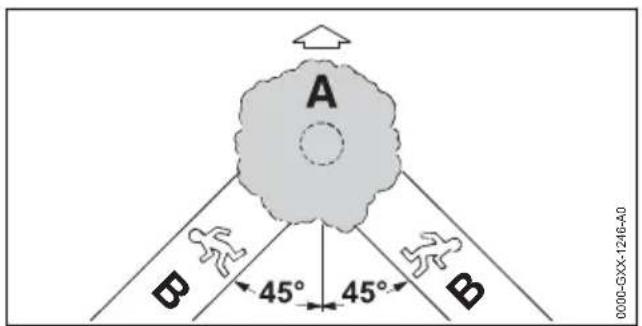

Prevedere una via di fuga laterale dietro l'albero. ► Procedere camminando all'indietro lungo la via di fuga e continuare a osservare l'albero mentre cade.

Non camminare indietro in direzione di pen‐ dii. ■ Ostacoli nell'area di lavoro e nella via di fuga potrebbero impedire la fuga dell'utente. L'u‐ tente può inciampare e cadere. Ciò potrebbe provocare lesioni personali gravi o mortali all'utente.

Rimuovere gli ostacoli dall'area di lavoro e dalla via di fuga. ■ Se la cerniera, la fascia di sicurezza o la fascia di sostegno vengono tagliate o troncate troppo presto, la direzione di caduta potrebbe non essere più mantenuta oppure l'albero potrebbe cadere troppo presto. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali.

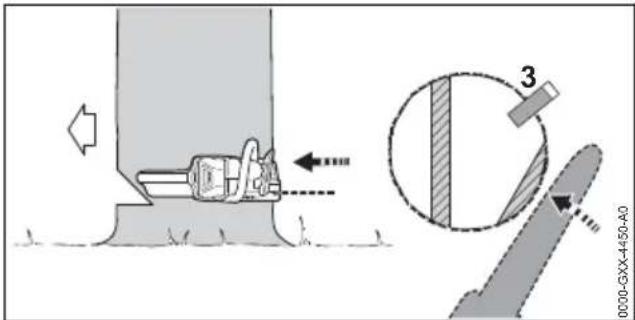

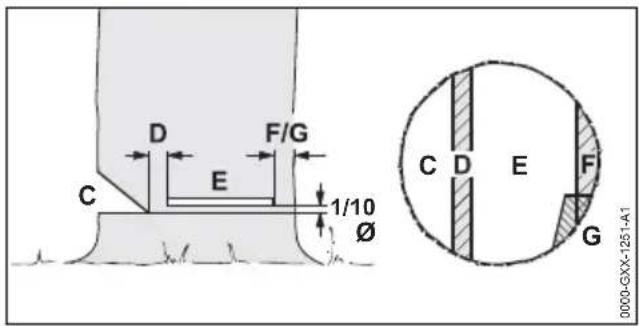

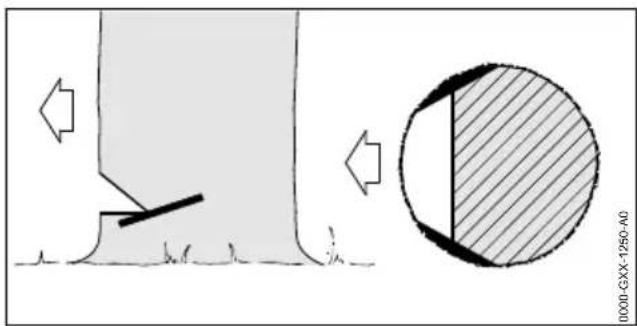

Non intagliare né troncare la cerniera. ► Tagliare la fascia di sicurezza o la fascia di sostegno per ultime. ► Se l'albero inizia a cadere troppo presto: interrompere il taglio di abbattimento e pro‐ cedere lungo la via di fuga camminando all'indietro.

Se la catena della sega incontra un cuneo di abbattimento duro nell'area attorno al quarto superiore della punta della spranga di guida e viene frenata bruscamente, può verificarsi un contraccolpo. Pericolo di lesioni personali gravi o mortali.

Utilizzare cunei di abbattimento in alluminio o plastica. ■ Se un albero non cade a terra completamente oppure rimane appoggiato ad un altro albero, l'utente non può più terminare l'abbattimento in modo controllato.

Interrompere l'abbattimento e tirare l'albero con un verricello o un veicolo adatto di modo che cada a terra.

4.8 Forze di reazione

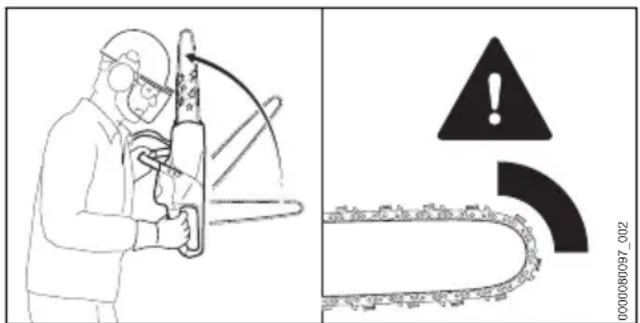

0000080097_002 Il contraccolpo può verificarsi per le seguenti cause:

La catena della sega in rotazione tocca un oggetto duro nella zona attorno al quarto superiore della punta della spranga di guida e viene frenata bruscamente.

La catena della sega in rotazione si blocca sulla punta della spranga di guida. Il freno catena non può impedire il contraccolpo. italiano 4 Avvertenze di sicurezza

In caso di contraccolpo, la motosega può essere scagliata violentemente contro l'utente. L'utente può perdere il controllo della moto‐ sega, con conseguenti ferite gravi o letali.

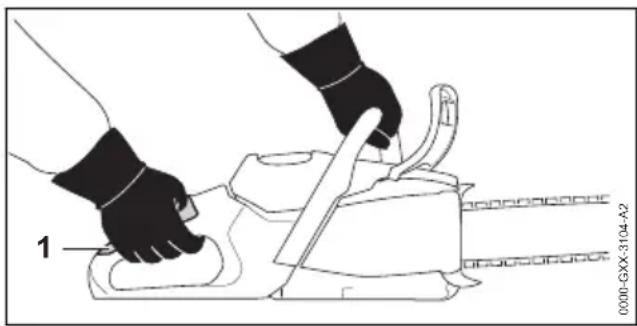

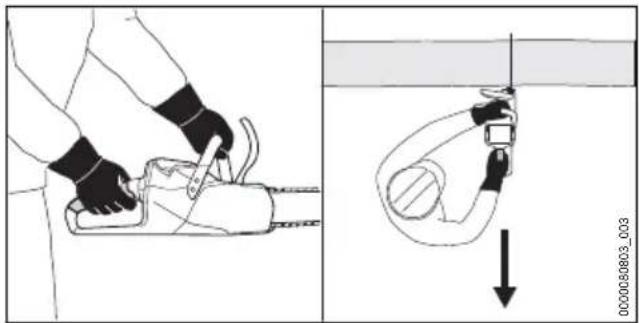

Tenere ferma la motosega con entrambe le mani. ► Tenere il corpo lontano dal raggio d’azione esteso della motosega. ► Lavorare esattamente come descritto sulle presenti istruzioni d'uso. ► Non tagliare con il quarto superiore della punta della spranga di guida. ► Lavorare con una catena della sega corret‐ tamente affilata e tesa. ► Utilizzare una catena della sega con con‐ traccolpo ridotto! ► Utilizzare una spranga di guida con testa di guida piccola. ► Tagliare al massimo regime.

4.8.2 Trascinamento in avanti

0000-GXX-1348-A0 Se si lavora con la parte inferiore della spranga di guida, la motosega viene allontanata dall'u‐ tente. AVVERTENZA

Se la catena incontra un oggetto duro e viene rapidamente frenata, la motosega potrebbe essere allontanata violentemente dall'utente. L'utente può perdere il controllo della moto‐ sega, con conseguenti gravi ferite oppure morte.

Tenere ferma la motosega con ambedue le mani. ► Lavorare esattamente come descritto sulle presenti istruzioni per l'uso. ► Guidare nel taglio la spranga di guida con una traiettoria dritta. ► Piazzare correttamente l’artiglio. ► Tagliare a tutto gas.

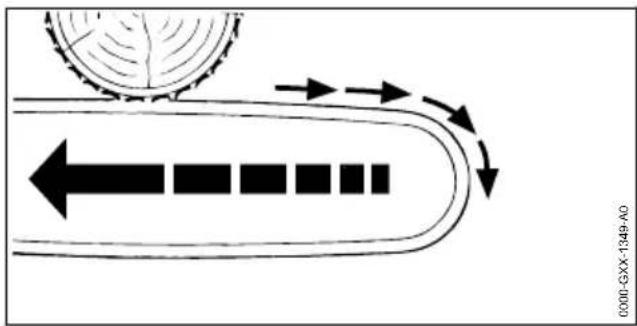

0000-GXX-1349-A0 Se si lavora con la parte superiore della spranga di guida, la motosega viene scagliata in direzione dell'utente. AVVERTENZA ■ Se la catena incontra un oggetto duro e viene rapidamente frenata, la motosega potrebbe essere scagliata violentemente contro l'utente. L'utente può perdere il controllo della moto‐ sega, con conseguenti gravi ferite oppure morte.

Tenere ferma la motosega con ambedue le mani. ► Lavorare esattamente come descritto sulle presenti istruzioni per l'uso. ► Guidare nel taglio la spranga di guida con una traiettoria dritta. ► Tagliare a tutto gas.

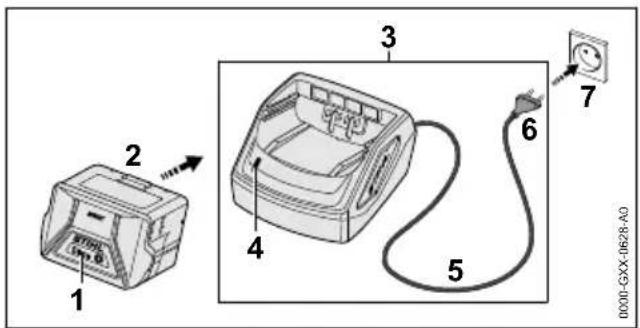

Durante la carica è possibile che un caricabat‐ teria danneggiato o difettoso abbia un odore anomalo oppure emetta fumo. Sussiste il rischio di ferire persone oppure di provocare danni materiali.

Staccare la spina dalla presa. ■ Il caricabatteria può surriscaldarsi e provocare un incendio in caso di deviazione del calore insufficiente. Sussiste il rischio di gravi lesioni o di morte oppure di provocare danni materiali.

Non coprire il caricabatteria. 4 Avvertenze di sicurezza italiano 0458-022-9601-A 1154.10 Collegamento elettrico Il contatto con componenti conduttori può essere provocato dalle seguenti cause:

Il cavo di collegamento o il cavo di prolunga è danneggiato.

Il connettore del cavo di collegamento o del cavo di prolunga è danneggiato.

La presa non è installata correttamente. PERICOLO ■ Il contatto con componenti conduttori può pro‐ vocare una scossa elettrica. Ciò potrebbe determinare lesioni personali gravi o mortali all'utente.

Accertarsi che il cavo di collegamento, il cavo di prolunga e la relativa spina non siano danneggiati. Se il cavo di collegamento o il cavo di prolunga è danneggiato: ► Non toccare i punti danneggiati. ► Staccare la spina di rete dalla presa.

Toccare il cavo di collegamento, il cavo di prolunga e la relativa spina di rete con le mani asciutte.

Innestare la spina di rete del cavo di colle‐ gamento o del cavo di prolunga in una presa correttamente installata e protetta.

Collegare il caricabatteria con un interrut‐ tore differenziale (30 mA, 30 ms). ■ Un cavo di prolunga danneggiato o inade‐ guato può provocare scosse elettriche. Peri‐ colo di lesioni personali gravi o mortali.

Usare un cavo di prolunga con la sezione corretta, 20.6. AVVERTENZA

Durante il caricamento, una tensione di rete o una frequenza di rete errate possono provo‐ care una sovratensione nel caricabatteria. Il caricabatteria può essere danneggiato.

Accertarsi che la tensione e la frequenza della rete elettrica corrispondano a quanto riportato sulla targhetta dati tecnici del cari‐ cabatterie.

Se il caricabatterie è collegato a una presa multipla, durante la carica i componenti elet‐ trici potrebbero essere sovraccaricati. I com‐ ponenti elettrici possono riscaldarsi e provo‐ care un incendio. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali.

Accertarsi che i dati elettrici sulla presa multipla non vengano superati dalla somma dei dati sulla targhetta dati tecnici del cari‐ cabatterie e di tutti gli apparecchi elettrici collegati alla presa multipla.

Se posati in modo errato, i cavi di collega‐ mento e di prolunga possono essere danneg‐ giati, con conseguente pericolo d’inciampo per le persone. Sussiste il rischio di ferire le per‐ sone e di danneggiare il cavo di collegamento o il cavo di prolunga.

Posare e contrassegnare il cavo di collega‐ mento e il cavo di prolunga in modo tale da evitare che le persone vi inciampino.

Posare il cavo di collegamento e il cavo di prolunga in modo tale che non sia teso o ingarbugliato.

Posare il cavo di collegamento e il cavo di prolunga in modo tale che non sia danneg‐ giato, piegato, schiacciato o strofinato.

Proteggere il cavo di collegamento e la pro‐ lunga da calore, olio e sostanze chimiche. ► Posare il cavo di collegamento e il cavo di prolunga su una superficie asciutta. ■ Durante il lavoro, il cavo di collegamento si scalda. Se il calore non trova vie di fuga, sus‐ siste il rischio di incendio.

Se viene usato un tamburo, svolgerlo com‐ pletamente. ■ Se sulla parete scorrono cavi elettrici e tubi, sussiste il rischio di danneggiarli se il carica‐ batteria viene montato sulla parete. Il contatto con i cavi elettrici può provocare una scossa elettrica. Questo può causare gravi lesioni per‐ sonali e danni materiali.

Accertarsi che nel punto previsto non cor‐ rano cavi elettrici e tubi nella parete. ■ Se il caricabatterie non viene montato alla parete come descritto nelle presenti istruzioni d’uso, il caricabatterie o la batteria potrebbero cadere oppure il caricabatterie potrebbe surri‐ scaldarsi causando lesioni personali e danni materiali.

Montare sulla parete il caricabatterie come descritto nelle presenti istruzioni d’uso. ■ Se il caricabatterie con la batteria inserita è montato su una parete, la batteria rischia di cadere causando lesioni personali e danni materiali.

Prima montare il caricabatterie sulla parete, poi inserire la batteria.

Durante il trasporto la motosega può ribaltarsi o muoversi. Sussiste il rischio di ferire persone oppure di provocare danni materiali. italiano 4 Avvertenze di sicurezza 116 0458-022-9601-A► Estrarre la batteria. ► Applicare il freno catena. ► Spingere il riparo catena sulla spranga di guida fino a coprire l'intera spranga di guida.

Fissare la motosega con le cinghie o una rete in modo tale da evitare che si ribalti o che si muova.

AVVERTENZA ■ La batteria non è protetta da tutte le condizioni ambientali. Se la batteria viene esposta a determinate condizioni ambientali, può dan‐ neggiarsi e provocare danni materiali.

Non trasportare batterie danneggiate. ■ Durante il trasporto la batteria può ribaltarsi o muoversi. causando lesioni personali e danni materiali.

Sistemare la batteria nell'imballaggio o nel contenitore di trasporto in modo che non si muova.

Fissare l'imballaggio in modo da evitare che si muova.

Durante il trasporto il caricabatteria può ribal‐ tarsi o muoversi. Ciò potrebbe causare lesioni personali e danni materiali.

Staccare la spina di rete dalla presa. ► Estrarre la batteria. ► Fissare il caricabatteria con le cinghie o una rete in modo tale da evitare che si ribalti o che si muova.

Il cavo di collegamento non è destinato a tra‐ sportare il caricabatteria. Il cavo di collega‐ mento e il caricabatteria possono rimanere danneggiati.

Avvolgere il cavo di collegamento e fissarlo al caricabatteria.

I bambini potrebbero non essere in grado di riconoscere e valutare i pericoli derivanti dalla motosega. Sussiste il pericolo per i bambini di ferirsi gravemente. ► Estrarre la batteria. ► Applicare il freno catena. ► Spingere il riparo catena sulla spranga di guida fino a coprire l'intera spranga. ► Conservare la motosega fuori dalla portata di bambini. ■ I contatti elettrici sulla motosega e i compo‐ nenti metallici possono corrodersi in caso di umidità. La motosega può essere danneg‐ giata. ► Estrarre la batteria. ► Conservare la motosega in luogo pulito e asciutto.

AVVERTENZA ■ I bambini potrebbero non essere in grado di riconoscere e valutare i pericoli derivanti dalla batteria. I bambini possono ferirsi gravemente.

Conservare la batteria fuori dalla portata dei bambini. ■ La batteria non è protetta da tutte le condizioni ambientali. Se la batteria viene esposta a determinate condizioni ambientali, può irrime‐ diabilmente danneggiarsi.

Conservare la batteria in luogo pulito e asciutto. ► Conservare la batteria in un ambiente chiuso. ► Conservare la batteria separata dalla moto‐ sega. ► Se la batteria viene conservata nel carica‐ batterie, sfilare la spina di rete e conservare la batteria con un livello di carica compreso tra il 40% e il 60% (2 LED accesi con luce verde).

Rispettare l'intervallo di temperatura consi‐ gliato per la conservazione della batteria,

I bambini potrebbero non essere in grado di riconoscere e valutare i pericoli derivanti da un caricabatteria. I bambini sono esposti al rischio di gravi lesioni o morte.

Staccare la spina di rete. ► Conservare il caricabatterie fuori dalla por‐ tata di bambini. 4 Avvertenze di sicurezza italiano 0458-022-9601-A 117■ Il caricabatteria non è protetto da tutte le con‐ dizioni ambientali. Se il caricabatterie viene esposto a determinate condizioni ambientali, può danneggiarsi.

Staccare la spina di rete. ► Se il caricabatterie è caldo, lasciarlo raffred‐ dare. ► Conservare il caricabatteria in luogo pulito e asciutto. ► Conservare il caricabatterie in un ambiente chiuso. ► Rispettare l'intervallo di temperatura consi‐ gliato per la conservazione del caricabatte‐ rie, 20.7.

Il cavo di collegamento non è destinato a tra‐ sportare o ad appendere il caricabatterie. Il cavo di collegamento e il caricabatteria pos‐ sono rimanere danneggiati.

Prendere il caricabatteria dall'alloggiamento e tenerlo saldamente. Sul caricabatteria è presente un'impugnatura incassata per sol‐ levare il caricabatteria comodamente.

Appendere il caricabatterie al supporto a parete.

4.13 Pulizia, manutenzione e ripara‐

Se durante la pulizia, la manutenzione o la riparazione è inserita la batteria, la motosega potrebbe accendersi accidentalmente. Questo può causare lesioni personali e danni mate‐ riali. ► Estrarre la batteria. ► Applicare il freno catena. ■ I detergenti taglienti, la pulizia con un getto d'acqua o oggetti appuntiti possono danneg‐ giare la motosega, la barra di guida, la catena della sega, la batteria e il caricatore. Se la motosega, la spranga di guida, la catena della sega, la batteria o il caricabatteria non ven‐ gono sottoposti a manutenzione o a pulizia corrette, i componenti potrebbero non funzio‐ nare più correttamente e i dispositivi di sicu‐ rezza potrebbero risultare compromessi. Que‐ sto può causare gravi lesioni. ► Pulire motosega, spranga di guida, catena della sega, batteria e caricabatteria seguendo scrupolosamente le indicazioni di queste istruzioni per l'uso.

Se la motosega, la spranga di guida, la catena della sega, la batteria e il caricabatteria non vengono sottoposti a manutenzione o a ripara‐ zione corrette, i componenti potrebbero non funzionare più correttamente e i dispositivi di sicurezza potrebbero risultare compromessi. Pericolo di lesioni personali gravi o mortali.

Non sottoporre la motosega a manuten‐ zione o riparazione autonome. ► Se la motosega, la batteria o il caricabatte‐ ria devono essere sottoposti a manuten‐ zione o riparazione: Rivolgersi ad un riven‐ ditore STIHL.

Sottoporre a manutenzione o riparazione la spranga di guida e la catena della sega come descritto sulle presenti istruzioni per l'uso.

Durante la pulizia o la manutenzione della catena della sega, l'utente potrebbe tagliarsi con i denti da taglio affilati. Ciò potrebbe cau‐ sare lesioni personali all'utente.

Indossare guanti da lavoro in materiale resi‐ stente. 5 Preparare la motosega per l'esercizio

5.1 Preparare la motosega per l'e‐

sercizio Prima di iniziare il lavoro, occorre eseguire le seguenti operazioni: ► Accertarsi che i seguenti componenti siano in condizioni di sicurezza:

Catena della sega, 4.6.3.

Controllare la batteria,

Tendere la catena della sega, 7.2.

Rabboccare l'olio per catena, 7.3.

Controllare il freno catena, 11.4.

Controllare gli elementi di comando, 11.5.

Controllare la lubrificazione della catena,

► Se non è possibile eseguire queste opera‐ zioni: non usare la motosega e rivolgersi ad un rivenditore STIHL. italiano 5 Preparare la motosega per l'esercizio 118 0458-022-9601-A6 Carica della batteria e LED

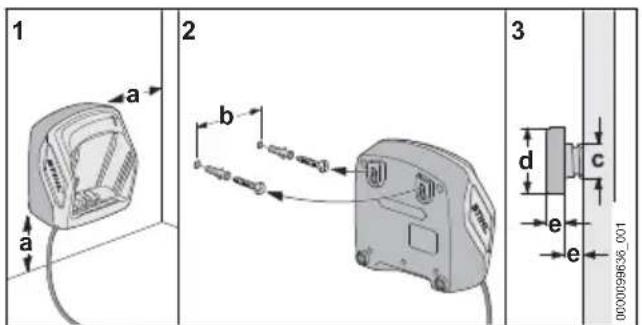

6.1 Montaggio del caricabatterie su

una parete Il caricabatterie può essere montato a una parete.

Montare il caricabatterie a una parete soddisfacendo le seguenti condizioni:

Usare un sistema di fissaggio adeguato.

Il caricabatterie è orizzontale. Osservare le seguenti misure:

6.2 Carica della batteria

Il tempo di carica dipende da diverse condizioni, ad esempio dalla temperatura della batteria o dalla temperatura ambiente. Per un rendimento ottimale, rispettare l'intervallo di temperatura rac‐ comandato, 20.8. Il tempo di carica effettivo può differire dal tempo di carica indicato. Il tempo di carica è indicato in www.stihl.com/charging- times. Se si inserisce la spina in una presa e la batteria viene impie‐ gata nella stazione di carica, la carica avviene automatica‐ mente. Quando la batteria è completamente carica, il carica‐ batterie si spegne automatica‐ mente. Durante il processo di carica la batteria e il cari‐ cabatterie si scaldano.

0000-GXX-0628-A0 ► Inserire la spina di rete (6) in una presa facil‐ mente accessibile (7). Il caricabatterie (3) esegue un autotest. Il LED (4) si accende per ca. 1 secondo con luce verde e per ca. 1 secondo con luce rossa. ► Posare il cavo di collegamento (5). ► Inserire la batteria (2) nelle guide del carica‐ batterie (3) e spingerlo fino all’arresto. Il LED (4) si accende con luce verde fissa. I LED (1) si accendono con luce verde e la bat‐ teria (2) viene caricata. ► Se i LED (4) e i LED (1) sono spenti, la batte‐ ria (2) è completamente carica e può essere rimossa dal caricabatterie (3). ► Se il caricabatterie (3) non viene più usato, scollegare la spina di rete (6) dalla presa (7).

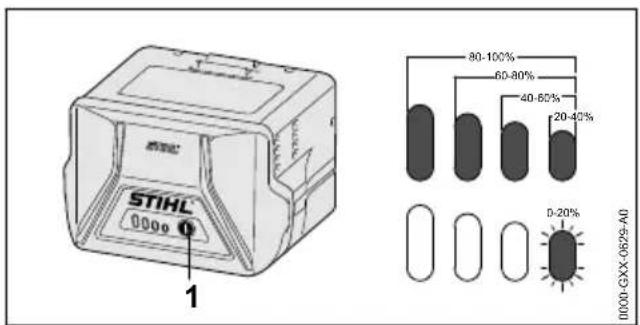

6.3 Visualizzazione dello stato di

0000-GXX-0629-A020-40%40-60%60-80%80-100%0-20% ► Premere il pulsante (1). I LED si con luce verde fissa per ca. 5 secondi e indicano lo stato di carica. ► Se il LED destro verde lampeggia: Caricare la batteria.

6.4 LED sulla batteria

I LED indicano lo stato di carica della batteria o le anomalie. I LED possono accendersi o lam‐ peggiare con luce verde o rossa. Se i LED lampeggiano o rimangono accesi con luce verde, viene indicato il livello di carica. 6 Carica della batteria e LED italiano 0458-022-9601-A 119► Se i LED lampeggiano o rimangono accesicon colore rosso: Eliminare i guasti, 19.Nella motosega o nella batteria è presente unguasto.

6.5 LED sul caricabatteria

Il LED indica lo stato del caricabatteria.Se il LED verde si accende, la batteria vienecaricata.► Se il LED rosso lampeggia: Eliminare i guasti.Nel caricabatteria è presente un guasto. 7 Assemblaggio della moto‐ sega

7.1 Montare e smontare la spranga

di guida e la catena della sega 7.1.1 Montaggio della spranga di guida edella catena della segaLe combinazioni di spranga di guida e catenadella sega adatte al rocchetto catena e che pos‐sono essere montate sono elencate nei dati tec‐nici, 21.► Spegnere la motosega, inserire il freno dellacatena ed estrarre la batteria. 0000-GXX-1199-A0

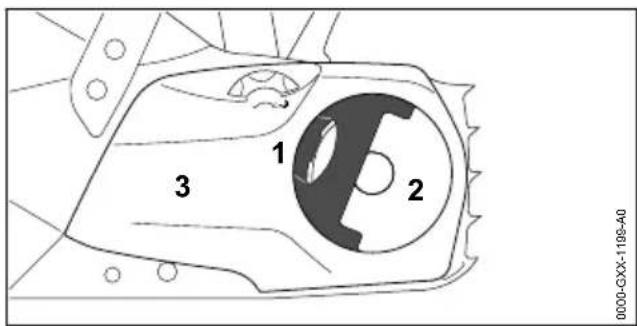

► Aprire la maniglia (1) del dado ad alette (2).► Ruotare il dado ad alette (2) in senso antiora‐rio finché non si riesce a togliere il coperchiodel rocchetto catena (3).► Togliere il coperchio del rocchetto catena (3).

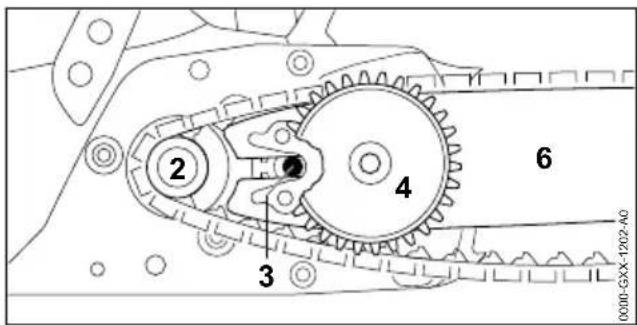

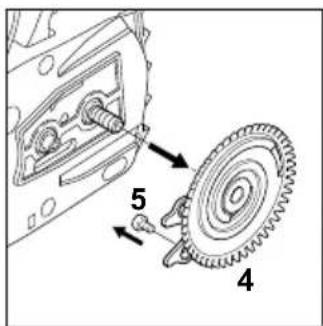

► Togliere il disco tenditore (4).► Svitare la vite (5).► Posizionare la spranga di guida (6) sul discotenditore (4) in modo tale che i due perni deldisco tenditore (4) si inseriscano nei fori dellaspranga di guida.L'orientamento della spranga di guida (6) non haimportanza. La pressione della spranga di guidapuò anche essere esercitata sulla testa.► Avvitare la vite (5) e stringere.

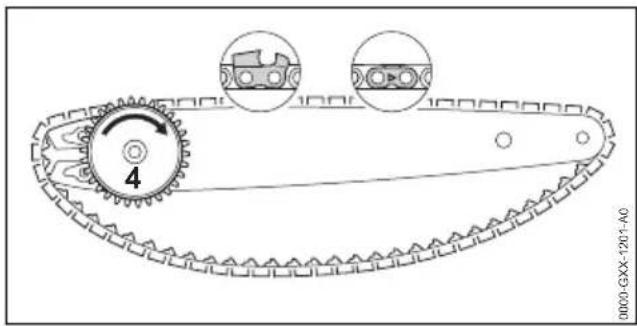

0000-GXX-1201-A0 ► Inserire la catena della sega nella scanalaturadella spranga di guida in modo che le freccesulle maglie di giunzione della catena dellasega siano rivolte verso la parte superiore indirezione del movimento.► Girare il disco tenditore (4) in senso orario finoall’arresto.

► Posizionare la spranga di guida con disco ten‐ditore e la catena della sega sulla motosega dimodo che siano soddisfatte le seguenti condi‐zioni: Il disco tenditore (4) indica in direzione del‐l'utente. Le maglie di guida della catena della segasiano nei denti del rocchetto catena (2). La testa della vite (3) sia in sede nell'asoladella spranga di guida (6). 0000-GXX-1203-A0

► Sbloccare il freno catena.italiano 7 Assemblaggio della motosega120 0458-022-9601-A► Girare il disco tenditore (4) in senso antiorario fintanto che la catena della sega è posizionata sulla spranga di guida. Introdurre le maglie di guida della catena della sega nella scanala‐ tura della spranga di guida. La spranga di guida sono posizionate sulla motosega. ► Applicare il coperchio del rocchetto catena sulla motosega di modo che sia a filo con la motosega stessa. ► Se il coperchio del rocchetto catena non è a filo con la motosega: ruotare la ruota tenditrice e riposizionare il coperchio rocchetto catena. I denti della ruota tenditrice si incastrano nei denti del disco tenditore. ► Ruotare il dado ad alette in senso orario fin‐ tanto che il coperchio del rocchetto catena sia stabilmente fissato sulla motosega. ► Chiudere la maniglia del dado ad alette.

7.1.2 Smontare la spranga di guida e la

catena della sega ► Spegnere la motosega, inserire il freno della catena ed estrarre la batteria. ► Aprire la maniglia del dado ad alette. ► Ruotare il dado ad alette in senso antiorario finché non si riesce a togliere il coperchio del rocchetto catena. ► Togliere il coperchio rocchetto catena. ► Girare il disco tenditore in senso orario fino all’arresto. La catena della sega è allentata. ► Togliere la spranga di guida e la catena della sega. ► Svitare la vite del disco tenditore. ► Togliere il disco tenditore.

7.2 Messa in tensione della catena

Durante il lavoro, la catena della sega tende a dilatarsi o a restringersi. La tensione della catena cambia. Durante il lavoro occorre verificare rego‐ larmente la tensione della catena della sega e regolarla. ► Spegnere la motosega, inserire il freno della catena ed estrarre la batteria.

► Aprire l’impugnatura del dado ad alette (1). ► Girare il dado ad alette (1) di 2 giri in senso antiorario. Il dado ad alette (1) è allentato. ► Sbloccare il freno catena. ► Sollevare la spranga di guida sulla punta e ruotare la ruota tenditrice (2) in senso orario o antiorario fino a soddisfare le seguenti condi‐ zioni:

La distanza a al centro della spranga di guida è compresa tra 1 mm e 2 mm.

La catena della sega può ancora essere tirata sulla spranga di guida con due dita senza fatica. ► Se si usa una spranga di guida Carving: ruo‐ tare la ruota tenditrice (2) in senso orario o antiorario fintanto che le maglie di guida della catena della sega siano visibili ancora per metà sulla parte inferiore della spranga di guida. ► Continuare a sollevare la spranga di guida sulla punta e girare il dado ad alette (1) in senso orario fintanto che il coperchio rocchetto catena non sarà saldamente in sede sulla motosega. ► Se la distanza a al centro della spranga di guida non è compresa tra 1 mm e 2 mm: ten‐ dere nuovamente la catena della sega. ► Se usando una spranga di guida Carving è visibile meno della metà delle maglie di guida della catena della sega nella parte inferiore della spranga di guida: tendere nuovamente la catena della sega. ► Chiudere l’impugnatura del dado ad alette (1).

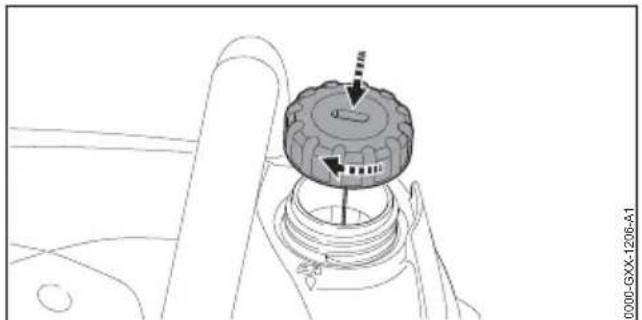

7.3 Rabbocco dell'olio per catena

L'olio per catena lubrifica e raffredda la catena in circolazione. STIHL raccomanda di utilizzare un olio per catene STIHL o un altro olio per catene per motoseghe approvato. ► Spegnere la motosega, inserire il freno della catena ed estrarre la batteria. ► Posizionare la motosega su una superficie piana di modo che il tappo del serbatoio dell'o‐ lio sia rivolto verso l'alto. ► Pulire la zona attorno al tappo del serbatoio dell'olio con un panno umido. 7 Assemblaggio della motosega italiano

0458-022-9601-A 1210000-GXX-1205-A1

► Ruotare con uno strumento adatto il tappo del serbatoio dell'olio in senso antiorario finché non si riesce a toglierlo. ► Togliere il tappo del serbatoio. ► Rabboccare l'olio per catena in modo tale da evitare di spargerlo e non riempire il serbatoio fino all'orlo. 0000-GXX-1206-A1 ► Posizionare il tappo sul serbatoio dell'olio. ► Girare con uno strumento adatto il coperchio del serbatoio dell’olio in senso orario e strin‐ gerlo. Il serbatoio dell'olio è chiuso. 8 Inserire e sbloccare il freno catena

8.1 Applicare freno catena

La motosega è dotata di freno catena. Il freno catena viene attivato automaticamente in caso di rimbalzo sufficientemente forte della motosega, oppure può essere inserito dall'u‐ tente. 0000-GXX-1210-A0 ► Premere lo scudo con la mano sinistra per allontanarlo dal manico tubolare. Lo scudo s’innesta con scatto udibile. l freno catena è inserito.

8.2 Sbloccare il freno catena

0000-GXX-1211-A0 ► Tirare lo scudo con la mano sinistra in dire‐ zione dell'utente. Lo scudo s’innesta con scatto udibile. l freno catena è disinserito. 9 Inserire e togliere la batte‐ ria

9.1 Introduzione della batteria

► Premere la batteria (1) nel vano (2) fino a sen‐ tire un clic. Le frecce (3) sulla batteria (1) sono ancora visibili e la batteria (1) è fissata nel vano batte‐ ria (2). Tra la motosega e la batteria (1) non c'è alcun contatto elettrico. ► Premere la batteria (1) fino al riscontro nel vano batteria (2). La batteria (1) scatta con un secondo clic e chiude la motosega a filo con l'alloggiamento.

9.2 Estrarre la batteria

► Sistemare la motosega su una superficie piana. italiano 8 Inserire e sbloccare il freno catena

► Premere la leva di bloccaggio (1).La batteria (2) è sbloccata e può essereestratta. 10 Accendere e spegnere la motosega

10.1 Avvio della motosega

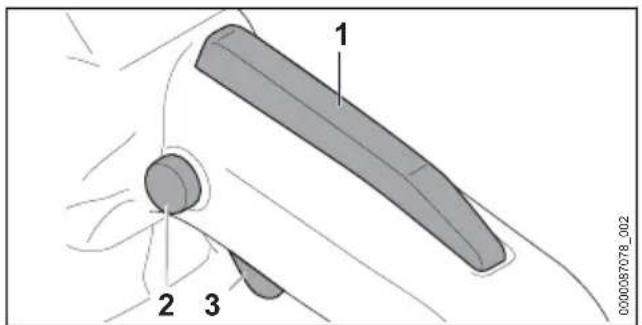

► Tenere la motosega con la mano destra sul‐l'impugnatura di comando di modo che il pol‐lice stringa l'impugnatura di comando.► Sbloccare il freno catena.► Tenere la motosega con la mano sinistra sulmanico tubolare di modo che il pollice stringa ilmanico tubolare.

0000087078_002 ► Premere e tenere premuto il pulsante di arre‐sto (2).► Premere e tenere premuta la leva di comando(3) con l'indice.La motosega accelera e la catena si muove. Ilpulsante di arresto (2) può essere rilasciato.Quanto più a fondo è premuta la leva dicomando (3), tanto più veloce sarà il movimentodella catena della sega.Quando si preme la leva Ergo (1), la leva dicomando (3) rimane sbloccata. In questo modo èpossibile rilasciare la leva di comando e tenerlanuovamente premuta senza dover premere nuo‐vamente il pulsante di blocco.Se vengono rilasciate la leva di comando (3) e laleva Ergo (1), la leva di comando (3) viene bloc‐cata. Il pulsante di arresto (2) deve essere pre‐muto di nuovo per sbloccare la leva di comando (3).

10.2 Spegnimento della motosega

► Rilasciare la leva.La catena della sega si muove in modo soli‐dale.► Se la catena della sega continua a muoversi:Inserire il freno catena, togliere la batteria erivolgersi ad un rivenditore STIHL.La motosega è difettosa. 11 Controllo di motosega e batteria

11.1 Controllo del rocchetto

► Spegnere la motosega, inserire il freno dellacatena ed estrarre la batteria.► Sbloccare il freno catena.► Smontaggio del coperchio rocchetto catena.► Smontare la spranga di guida e la catena dellasega.

0000-GXX-1216-A0 ► Controllare le tracce di usura sul rocchettocatena con un calibro di affilatura riscontroSTIHL.► Se le tracce di usura sono più basse di 0,5mm: non usare la motosega e rivolgersi ad unrivenditore STIHL.Il rocchetto catena deve essere sostituito.

11.2 Controllo della spranga di

guida ► Spegnere la motosega, inserire il freno dellacatena ed estrarre la batteria.► Smontare la catena della sega e la spranga diguida. 0000-GXX-1217-A0 10 Accendere e spegnere la motosega italiano0458-022-9601-A 123► Misurare la profondità della scanalatura della spranga di guida con l'asta sul calibro per lima STIHL. ► Sostituire la spranga di guida in presenza di una delle seguenti condizioni:

La spranga di guida è danneggiata.

La profondità della scanalatura misurata è inferiore alla profondità minima per la spranga di guida,

La scanalatura della spranga di guida è ristretta o dilatata. ► In caso di dubbi: Rivolgersi ad un rivenditore STIHL.

11.3 Controllo della catena della

sega ► Spegnere la motosega, inserire il freno della catena ed estrarre la batteria.

► Misurare l'altezza del limitatore di profondità (1) con un calibro per lima STIHL (2). Il calibro per lima STIHL deve essere adatto al passo della catena della sega. ► Se un limitatore di profondità (1) sporge dal calibro per lima (2): riaffilare il limitatore di pro‐ fondità (1), 17.2. 0000-GXX-1372-A0

► controllare se sono visibili segni di usura (da 1 a 4) sui denti. ► Se uno dei segni di usura non è visibile su un dente: non usare la catena della sega e rivol‐ gersi ad un rivenditore STIHL. ► Con un calibro STIHL controllare che sia man‐ tenuto l’angolo di affilatura dei denti di taglio di 30°. Il calibro per lima STIHL deve essere adatto al passo della catena della sega. ► Se non viene mantenuto l’angolo di affilatura di 30°: affilare la catena della sega ► In caso di dubbi: Rivolgersi ad un rivenditore STIHL.

11.4 Controllo del freno catena

► Inserire il freno della catena ed estrarre la bat‐ teria. AVVERTENZA ■ i denti della catena della sega sono affilati. L’utente può tagliarsi. ► Indossare guanti di lavoro in materiale resi‐ stente. ► Tentare di tirare la catena della sega a mano sopra la spranga di guida. Se non si riesce a tirare la catena della sega sulla spranga di guida a mano, significa che il freno della catena funziona. ► Se è possibile tirare la catena della sega sulla spranga di guida a mano: non usare la moto‐ sega e rivolgersi ad un rivenditore STIHL. l freno catena è difettoso.

11.5 Controllare gli elementi di

comando Pulsante di arresto, leva ergonomica e leva di comando ► Inserire il freno della catena ed estrarre la bat‐ teria. ► Tentare di premere la leva di comando senza premere il pulsante di arresto. ► Se non si riesce a premere la leva di comando: Non usare la motosega e rivolgersi ad un rivenditore STIHL. Il pulsante di arresto è difettoso. ► Premere a fondo e tenere premuto il pulsante di arresto. ► Premere la leva Ergo e tenerla premuta. ► Premere la leva di comando. Il pulsante di arresto può essere rilasciato. ► Rilasciare la leva di comando e la leva Ergo. ► Se il pulsante di arresto, la leva di comando o la leva ergonomica sono difficili da muovere oppure non scattano nella posizione iniziale: Non usare la motosega e rivolgersi ad un rivenditore STIHL. Il pulsante di arresto, la leva ergonomica oppure la leva di comando sono difettosi. Inserire la motosega ► Inserire la batteria. ► Sbloccare il freno catena. italiano 11 Controllo di motosega e batteria 124 0458-022-9601-A► Premere a fondo e tenere premuto il pulsante di arresto. ► Premere a fondo e tenere premuta la leva di comando. La catena della sega è in funzione. ► Se lampeggiano 3 LED rossi: Togliere la bat‐ teria e rivolgersi ad un rivenditore STIHL. Nella motosega è presente un malfunziona‐ mento. ► Rilasciare la leva di comando. La catena della sega non si muove più. ► Se la catena della sega continua a muoversi: Inserire il freno catena, togliere la batteria e rivolgersi ad un rivenditore STIHL. La motosega è difettosa.

11.6 Controllo della lubrificazione

della catena ► Introdurre la batteria. ► Sbloccare il freno catena. ► Posizionare la spranga di guida su una super‐ ficie chiara. ► Avviare la motosega. L'olio per catena viene centrifugato e fuoriesce come si nota sulla superficie chiara. La lubrifi‐ cazione della catena funziona. ► Se non si notano tracce dell'olio per catena centrifugato: ► Rabboccare olio per catena. ► Controllare nuovamente la lubrificazione della catena. ► Se continua a non essere visibile olio per catene sulla superficie chiara: non usare la motosega e rivolgersi ad un rivenditore STIHL. La lubrificazione della catena è difet‐ tosa.

11.7 Controllare la batteria

► Premere il tasto sulla batteria. I LED si accendono o lampeggiano. ► Se i LED non si accendono o lampeggiano: Non usare la batteria e rivolgersi ad un riven‐ ditore STIHL. Nella batteria vi è un malfunzionamento. 12 Lavorare con la motosega

12.1 Tenere e guidare la motosega

0000-GXX-3104-A2 ► Tenere e guidare la motosega con la mano sinistra sul manico tubolare e con la mano destra sull'area (1) dell’impugnatura di comando in modo che il pollice della mano sinistra stringa il manico tubolare e il pollice della mano destra stringa l'impugnatura di comando.

AVVERTENZA ■ In caso di contraccolpo, la motosega può essere scagliata violentemente contro l'utente. Ciò potrebbe determinare lesioni personali gravi o mortali all'utente.

Tagliare a tutto gas. ► Non tagliare nella zona del quarto superiore della punta della spranga di guida. ► Introdurre la spranga di guida a tutto gas nel taglio di modo che la spranga di guida non si inclini. 0000-GXX-3105-A1 ► Applicare l'artiglio e usarlo come punto di rota‐ zione. ► Introdurre la spranga di guida completamente attraverso il legno di modo che l'artiglio venga sempre riapplicato. ► Alla fine del taglio, sostenere il peso della motosega. Per un rendimento ottimale, rispettare l'intervallo di temperatura raccomandato,

12 Lavorare con la motosega italiano 0458-022-9601-A 12512.3 Sramatura 0000-GXX-3106-A1 ► Puntellare la motosega sul tronco. ► Premere la spranga di guida contro il tronco a tutto gas eseguendo un movimento a leva. ► Tagliare il tronco con la parte superiore della spranga di guida. 0000-GXX-1245-A0

► Se il ramo è sotto tensione: eseguire un taglio di scarico (1) sul lato in pressione, successiva‐ mente sul lato in trazione con un taglio di sezionamento (2).

12.4.1 Determinazione della direzione di

caduta e delle vie di scampo ► Stabilire la direzione di abbattimento di modo che l'area in cui cadrà l'albero sia libera.

0000-GXX-1246-A0 ► Scegliere la via di fuga in modo tale da soddi‐ sfare le seguenti condizioni:

La via di fuga (B) è orientata a 45° rispetto alla direzione di abbattimento (A).

Lungo la via di fuga (B) non ci sono ostacoli.

La chioma può essere osservata.

Se la via di fuga (B) si trova in un pendio, la via di fuga (B) dev'essere parallela al pen‐ dio.

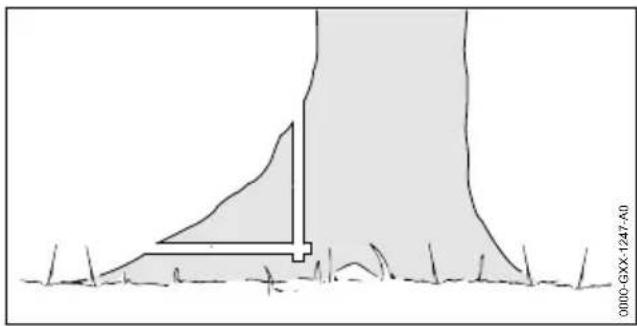

12.4.2 Preparazione della zona di lavoro sul

tronco ► Rimuovere gli ostacoli nella zona di lavoro sul tronco. ► Rimuovere la vegetazione sul tronco. 0000-GXX-1247-A0 ► Se il tronco ha grosse radici sane: prima tagliare verticalmente le radici, quindi tagliarle orizzontalmente e rimuoverle.

12.4.3 Eseguire il taglio nella tacca di abbatti‐

mento La tacca di abbattimento determina la direzione in cui cadrà l'albero. Rispettare rigorosamente le disposizioni specifiche per il Paese sull'esecu‐ zione della tacca di abbattimento. 90° 0000-GXX-4448-A0 ► Allineare la motosega in modo che la tacca di abbattimento si trovi ad angolo retto rispetto alla direzione di caduta e che la motosega sia vicino al terreno. ► Incidere un taglio di base orizzontale. ► Incidere un taglio obliquo a 45° rispetto al taglio di base orizzontale. 0000-GXX-1250-A0 italiano 12 Lavorare con la motosega 126 0458-022-9601-A► Se il legno è sano e a fibra lunga: eseguire i tagli dell'alburno in modo tale da soddisfare le seguenti condizioni:

I tagli dell'alburno sono uguali su entrambi i lati.

I tagli dell'alburno sono alla stessa altezza del fondo della tacca.

I tagli dell'alburno sono larghi 1/10 del dia‐ metro del tronco. Il tronco non si strappa quando cade l'albero.

12.4.4 Principi per il taglio di abbattimento

C Tacca di abbattimento La tacca determina la direzione di caduta. D Cerniera La cerniera guida l’albero durante la caduta al suolo. La cerniera è larga 1/10 del diametro del tronco. E Taglio di abbattimento Con il taglio di abbattimento viene segato il tronco. Il taglio di abbattimento è a 1/10 del diametro del tronco (almeno 3 cm) al di sopra della base della tacca di abbattimento. F Fascia di sicurezza La fascia di sicurezza sostiene l’albero e lo protegge dalla caduta anticipata. La fascia di sicurezza è larga da 1/10 a 1/5 del diametro del tronco. G Fascia di sostegno La fascia di sostegno sostiene l’albero e lo protegge dalla caduta anticipata. La fascia di sostegno è larga da 1/10 a 1/5 del diametro del tronco.

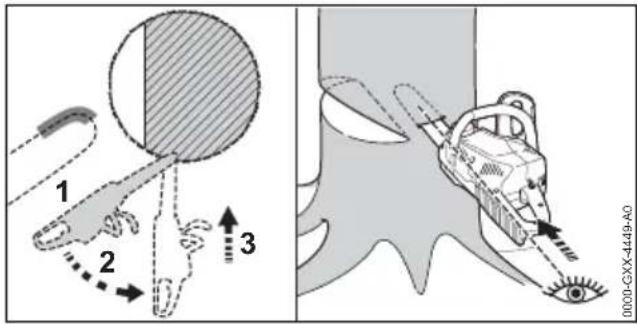

12.4.5 Taglio d’incisione

L'incisione è una fase di lavorazione necessaria per l'abbattimento.

0000-GXX-4449-A0 ► Posizionare la spranga di guida con il lato infe‐ riore della punta e a tutto gas. ► Incidere finché la spranga di guida non si trova nel tronco per due volte la larghezza del tronco stesso. ► Inserirla nella posizione d’incisione muoven‐ dola. ► Inserire la spranga di guida.

12.4.6 Scelta del taglio di abbattimento

adatto La scelta del taglio di abbattimento dipende dalle seguenti condizioni:

ramificazione dell'albero

danneggiamenti dell'albero

condizioni di salute dell'albero

se è presente neve sull'albero: il carico della neve

direzione della pendenza

direzione del vento e velocità del vento

presenza di alberi vicini Si distinguono diverse varietà di tali criteri. Nelle presenti istruzioni per l'uso vengono descritte solo 2 varietà. 0000-GXX-1253-A0

1 Albero normale Un albero normale è in posizione verticale e ha una chioma omogenea. 2 Albero inclinato Un albero inclinato è in posizione obliqua e ha una chioma che pende in direzione di abbattimento. 12 Lavorare con la motosega italiano 0458-022-9601-A 12712.4.7 Abbattere un albero normale con tronco di piccolo diametro Un albero normale viene abbattuto tramite taglio di abbattimento con fascia di sicurezza. Questo taglio di abbattimento deve essere eseguito se il diametro del tronco è più piccolo dell'effettiva lunghezza di taglio della motosega. ► Lanciare un avvertimento. 0000-GXX-1254-A0

► Innestare la spranga di guida nel taglio di abbattimento finché non fuoriesce visibilmente sul lato opposto del tronco, 12.4.5. ► Applicare l'artiglio dietro la cerniera e utiliz‐ zarlo come punto di rotazione. ► Sagomare il taglio di abbattimento in direzione della cerniera. ► Sagomare il taglio di abbattimento in direzione della fascia di sicurezza.

0000-GXX-4450-A0 ► Applicare il cuneo di abbattimento. Il cuneo di abbattimento deve essere di dimensioni adatte al diametro del tronco e alla larghezza del taglio di abbattimento. ► Lanciare un avvertimento. ► Tranciare la fascia di sicurezza dall'esterno con le braccia distese, orizzontalmente sul livello del taglio di abbattimento. L'albero cade.

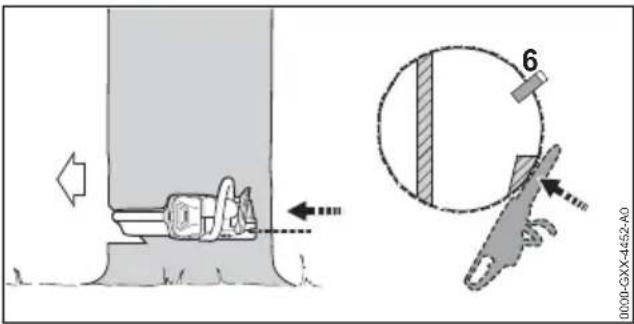

12.4.8 Abbattere un albero normale con

tronco di grande diametro Un albero normale viene abbattuto tramite taglio di abbattimento con fascia di sicurezza. Questo taglio di abbattimento deve essere eseguito se il diametro del tronco è più grande dell'effettiva lunghezza di taglio della motosega. ► Lanciare un avvertimento.

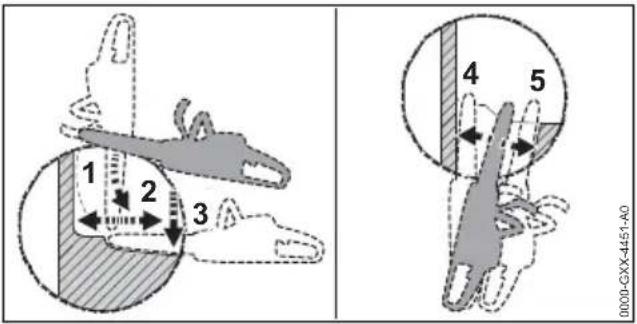

0000-GXX-4451-A0 ► Applicare l'artiglio ad altezza del taglio di abbattimento e usarlo come punto di rota‐ zione. ► Introdurre la motosega orizzontalmente nel taglio di abbattimento e spingerla il più possi‐ bile all'interno. ► Sagomare il taglio di abbattimento in direzione della cerniera. ► Sagomare il taglio di abbattimento in direzione della fascia di sicurezza. ► Passare al lato opposto del tronco. ► Inserire la spranga di guida alla stessa altezza del taglio di abbattimento. ► Sagomare il taglio di abbattimento in direzione della cerniera. ► Sagomare il taglio di abbattimento in direzione della fascia di sicurezza.

0000-GXX-4452-A0 ► Applicare il cuneo di abbattimento. Il cuneo di abbattimento deve essere di dimensioni adatte al diametro del tronco e alla larghezza del taglio di abbattimento. ► Lanciare un avvertimento. ► Tranciare la fascia di sicurezza dall'esterno con le braccia distese, orizzontalmente sul livello del taglio di abbattimento. L'albero cade.

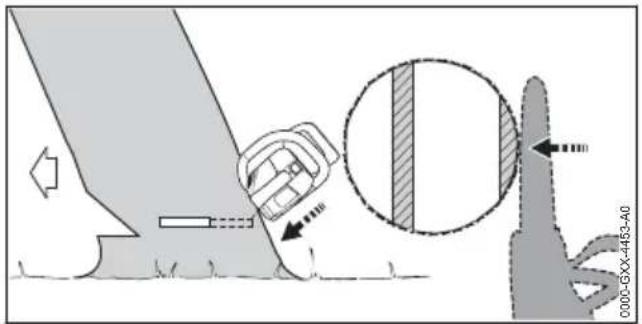

12.4.9 Abbattere un albero inclinato con

tronco di piccolo diametro Un albero inclinato si abbatte con un taglio di abbattimento con fascia di sostegno. Questo taglio di abbattimento deve essere eseguito se il diametro del tronco è più piccolo della lunghezza di taglio effettiva della motosega. ► Lanciare un avvertimento. italiano 12 Lavorare con la motosega

► Innestare la spranga di guida nel taglio di abbattimento finché non fuoriesce visibilmente sul lato opposto del tronco, 12.4.5. ► Sagomare il taglio di abbattimento in direzione della cerniera. ► Sagomare il taglio di abbattimento in direzione della fascia di sostegno. 0000-GXX-4453-A0 ► Lanciare un avvertimento. ► Tagliare la fascia di sostegno in alto dall'e‐ sterno con le braccia tese e obliquamente. L'albero cade.

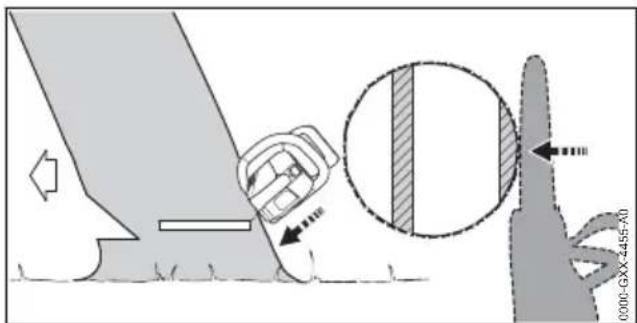

12.4.10 Abbattere un albero inclinato con

tronco di grande diametro Un albero inclinato viene abbattuto tramite taglio di abbattimento con fascia di sostegno. Questo taglio di abbattimento deve essere eseguito se il diametro del tronco è più grande dell'effettiva lunghezza di taglio della motosega. ► Lanciare un avvertimento.

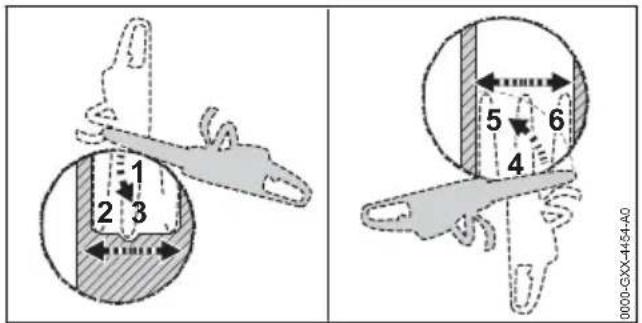

0000-GXX-4454-A0 ► Applicare l'artiglio ad altezza del taglio di abbattimento dietro la fascia di sostegno e usarlo come punto di rotazione. ► Introdurre la motosega orizzontalmente nel taglio di abbattimento e spingerla il più possi‐ bile all'interno. ► Sagomare il taglio di abbattimento in direzione della cerniera. ► Sagomare il taglio di abbattimento in direzione della fascia di sostegno. ► Passare al lato opposto del tronco. ► Applicare l'artiglio ad altezza del taglio di abbattimento dietro la cerniera e usarlo come punto di rotazione. ► Introdurre la motosega orizzontalmente nel taglio di abbattimento e spingerla il più possi‐ bile all'interno. ► Sagomare il taglio di abbattimento in direzione della cerniera. ► Sagomare il taglio di abbattimento in direzione della fascia di sostegno. 0000-GXX-4455-A0 ► Lanciare un avvertimento. ► Tagliare la fascia di sostegno in alto dall'e‐ sterno con le braccia tese e obliquamente. L'albero cade. 13 Dopo il lavoro

► Spegnere la motosega, inserire il freno della catena ed estrarre la batteria. ► Se la motosega è bagnata, lasciarla asciu‐ gare. ► Se la batteria è bagnata o umida, lasciarla asciugare, 20.8. ► Pulire la motosega. ► Pulire la spranga di guida e la catena della sega. ► Allentare i dadi ad alette. ► Girare 2 volte la ruota tenditrice in senso antiorario. La catena della sega è allentata. ► Serrare i dadi ad alette. ► Spingere il riparo catena sulla spranga di guida fino a coprire l'intera spranga. ► Pulire la batteria. 13 Dopo il lavoro italiano 0458-022-9601-A 12914 Trasporto

14.1 Trasporto della motosegaTra‐

sporto della motosega ► Spegnere la motosega, inserire il freno della catena ed estrarre la batteria. ► Spingere il riparo catena sulla spranga di guida fino a coprire l'intera spranga. Trasportare motosega ► Portare la motosega con la mano destra sul manico tubolare di modo che la spranga di guida sia rivolta indietro. Trasportare una motosega in un veicolo ► Fissare la motosega in modo tale da evitare che la motosega si ribalti o che possa muo‐ versi.

14.2 Trasporto della batteria

► Spegnere la motosega, inserire il freno della catena ed estrarre la batteria. ► Accertarsi che la batteria sia in condizioni di sicurezza. ► Imballare la batteria in modo che non si possa spostare dentro l’imballaggio. ► Fissare l'imballaggio in modo da evitare che si muova. La batteria è soggetta ai requisiti per il trasporto di sostanze pericolose. La batteria è classificata come UN 3480 (batterie agli ioni di litio) ed è stata testata secondo il Manuale ONU Prove e criteri, Parte III Sottosezione 38.3. Le regole di trasporto sono riportate in www.stihl.com/safety-data-sheets.

14.3 Trasportare il caricabatteria

► Staccare la spina di rete dalla presa. ► Estrarre la batteria. ► Avvolgere il cavo di collegamento e fissarlo al caricabatteria. ► Se il caricabatteria viene trasportato in un vei‐ colo: Fissare il caricabatteria con le cinghie o una rete in modo tale da evitare che il carica‐ batteria si ribalti o che si muova. 15 Conservazione

15.1 Conservazione della motosega

► Spegnere la motosega, inserire il freno della catena ed estrarre l'accumulatore. ► Spingere il riparo catena sulla spranga di guida fino a coprire l'intera spranga. ► Conservare la motosega in modo tale da sod‐ disfare le seguenti condizioni:

La motosega è fuori dalla portata dei bam‐ bini.

La motosega è pulita e asciutta. ► Se la motosega viene conservata per più di 30 giorni: smontare la spranga di guida e la catena della sega.

15.2 Conservazione della batteria

STIHL raccomanda di conservare la batteria con un livello di carica compreso tra il 40 % e il 60 % (2 LED con luce verde fissa). ► Conservare la batteria in modo tale da soddi‐ sfare le seguenti condizioni:

La batteria è fuori dalla portata dei bambini.

La batteria è pulita e asciutta.

La batteria è in un luogo chiuso.

La batteria è separata dalla motosega.

Se la batteria viene conservata nel carica‐ batterie, sfilare la spina di rete e conservare la batteria con un livello di carica compreso tra il 40% e il 60% (2 LED accesi con luce verde).

La batteria non è conservata al di fuori del‐ l'intervallo di temperatura consigliato,

AVVISO ■ Se non viene conservata come descritto in queste istruzioni d’uso, la batteria potrebbe subire una scarica profonda e danneggiarsi irreparabilmente.

Caricare una batteria scarica prima di riporla. STIHL raccomanda di conservare la batteria con un livello di carica compreso tra il 40% e il 60% (2 LED con luce verde fissa).

Conservare la batteria separata dalla moto‐ sega.

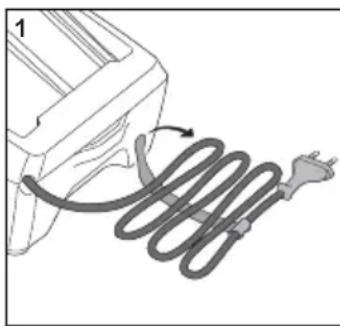

15.3 Conservazione del caricabatte‐

rie ► Staccare la spina di rete dalla presa.

► Avvolgere il cavo di collegamento e fissarlo al caricabatterie. italiano 14 Trasporto 130 0458-022-9601-A► Conservare il caricabatterie in modo da soddi‐ sfare le seguenti condizioni:

Il caricabatteria è fuori dalla portata dei bambini.

Il caricabatteria è pulito e asciutto.

Il caricabatterie è in un luogo chiuso.

Il caricabatterie non è collegato al cavo o fissato al supporto (3) per il cavo di collega‐ mento.

Il caricabatterie non è conservato al di fuori dell'intervallo di temperatura consigliato,

► Spegnere la motosega, inserire il freno della catena ed estrarre la batteria. ► Pulire la motosega con un panno umido o un antiresina STIHL. ► Pulire le aperture di aerazione con un pen‐ nello. ► Smontare il coperchio rocchetto catena. ► Pulire la zona attorno al rocchetto catena con panno umido o antiresina STIHL. ► Rimuovere i corpi estranei dal vano della bat‐ teria e pulire il vano della batteria con un panno umido. ► Pulire i contatti elettrici nel vano della batteria con un pennello o una spazzola morbida. ► Montare il coperchio rocchetto catena.

16.2 Pulizia della spranga di guida e

della catena della sega ► Spegnere la motosega, inserire il freno della catena ed estrarre la batteria. ► Smontare la spranga di guida e la catena della sega.

► Pulire il canalino di ammissione olio (1), il foro di entrata dell'olio (2) e la scanalatura (3) con un pennello, una spazzola morbida o un anti‐ resina STIHL. ► Pulire la catena della sega con un pennello, una spazzola morbida o un antiresina STIHL. ► Montaggio della spranga di guida e della catena della sega.

16.3 Pulizia della batteria

► Pulire la batteria con un panno umido.

16.4 Pulizia del caricabatteria

► Staccare la spina di rete dalla presa. ► Pulire il caricabatterie con un panno umido. ► Pulire le aperture di aerazione con un pen‐ nello. ► Pulire i contatti elettrici del caricabatterie con un pennello o una spazzola morbida. 17 Manutenzione

17.1 Sbavatura della spranga di

guida Sul bordo esterno della spranga di guida si può formare un'incrostazione. ► Rimuovere l'incrostazione con una lima patta o un allineatore per spranghe di guida STIHL. ► In caso di dubbi: Rivolgersi ad un rivenditore STIHL.

17.2 Affilatura della catena

Affilare la catena della sega è un'operazione che richiede molto esercizio. Le lime STIHL, gli attrezzi per l'affilatura STIHL, gli affilatori STIHL e l'opuscolo "Affilatura delle catene STIHL", aiutano ad affilare correttamente la catena della sega. L’opuscolo è disponibile agli indirizzi www.stihl.com/sharpening-brochure. STIHL raccomanda di fare affilare le catene delle seghe da un rivenditore STIHL. AVVERTENZA ■ i denti della catena della sega sono affilati. L’utente può tagliarsi. ► Indossare guanti di lavoro in materiale resi‐ stente. 0000-GXX-1219-A0 16 Pulizia italiano 0458-022-9601-A 131► Affilare ogni dente di taglio con una lima tonda in modo tale da soddisfare le seguenti condi‐ zioni:

La lima tonda è adatta per il passo della catena della sega.

La lima tonda si conduce ad angolo retto rispetto alla spranga di guida.

Viene mantenuto l’angolo di affilatura di 30°. 0000-GXX-1220-A1 ► Limare i limitatori di profondità con una lima piatta di modo che siano a filo con il calibro per lima STIHL e paralleli alla tacca di usura. Il calibro per lima STIHL deve essere adatto al passo della catena della sega. ► In caso di dubbi: Rivolgersi ad un rivenditore STIHL.

17.3 Manutenzione del freno catena

L'utente non può effettuare autonomamente la manutenzione del freno catena. ► Il freno catena va sottoposto a manutenzione da parte di un rivenditore STIHL regolarmente nei seguenti intervalli di tempo:

Impiego a tempo pieno: ogni tre mesi

Impiego a tempo parziale: ogni sei mesi

Impiego occasionale: ogni anno 18 Riparazione

18.1 Riparazione di motosega, bat‐

teria e caricabatteria L'utente non può effettuare autonomamente la riparazione di motosega, spranga di guida, catena della sega, batteria e caricabatteria. ► Se la motosega, la spranga di guida o la catena della sega sono danneggiate: non usare la motosega, la spranga di guida o la catena della sega e rivolgersi ad un rivenditore STIHL. ► Se la batteria è difettosa o danneggiata: Sosti‐ tuire la batteria. ► Se il caricabatteria è difettoso o danneggiato: sostituire il caricabatteria. ► Se il cavo di collegamento è difettoso o dan‐ neggiato: Non usare il caricabatteria e fare sostituire il cavo da un rivenditore STIHL. 19 Eliminazione dei guasti

19.1 Eliminazione dei guasti della motosega o della batteria

Anomalia LED sulla bat‐ teria Causa Rimedio La motosega non parte quando si accende. 1 LED lampeg‐ gia in verde. Il livello di carica della batteria è troppo basso. ► Caricare la batteria. 1 LED si illu‐ mina in rosso. La batteria è troppo calda o troppo fredda. ► Inserire il freno della catena ed estrarre la batteria. ► Lasciare raffreddare o riscaldare la batte‐ ria. 3 LED lampeg‐ giano in rosso. Nella motosega è presente un malfunzi‐ onamento. ► Inserire il freno della catena ed estrarre la batteria. ► Pulire i contatti elettrici nel vano batteria. ► Inserire la batteria. ► Sbloccare il freno catena. ► Avviare la motosega. italiano 18 Riparazione 132 0458-022-9601-AAnomalia LED sulla bat‐ teria Causa Rimedio ► Se continuano a lampeggiare 3 LED rossi: Non usare la motosega e rivolgersi ad un rivenditore STIHL. 3 LED si illumi‐ nano in rosso. La motosega è troppo calda. ► Inserire il freno della catena ed estrarre la batteria. ► Lasciare raffreddare la motosega per 20 minuti. 4 LED lampeg‐ giano in rosso. È presente un guasto alla batteria. ► Inserire il freno della catena, estrarre la batteria e reinserirla. ► Sbloccare il freno catena. ► Avviare la motosega. ► Se 4 LED rossi continuano a lampeggi‐ are, non usare la batteria e rivolgersi a un rivenditore STIHL. - Il collegamento elett‐ rico tra motosega e batteria è interrotto. ► Inserire il freno della catena ed estrarre la batteria. ► Pulire i contatti elettrici nel vano batteria. ► Inserire la batteria. - La motosega o la bat‐ teria sono umide. ► Lasciare asciugare la motosega o la bat‐ teria, 20.8. La motosega si spegne durante il funzionamento. 3 LED si illumi‐ nano in rosso. La motosega è troppo calda. ► Inserire il freno della catena ed estrarre la batteria. ► Lasciare raffreddare la motosega per 20 minuti. - È presente un guasto elettrico. ► Inserire il freno della catena, estrarre la batteria e reinserirla. ► Avviare la motosega. Il tempo di eser‐ cizio della moto‐ sega è troppo breve. - La batteria non è completamente carica. ► Caricare completamente la batteria. - La durata operativa della batteria è stata superata. ► Sostituire la batteria. Dopo aver inse‐ rito la batteria nel caricabatterie, non inizia la pro‐ cedura di carica. 1 LED si illu‐ mina in rosso. La batteria è troppo calda o troppo fredda. ► Lasciare inserita la batteria nel caricabat‐ terie. La procedura di carica si avvia automati‐ camente non appena si raggiunge l’inter‐ vallo di temperatura ammesso.

19.2 Eliminazione dei guasti del caricabatterie

Anomalia LED sul carica‐ batteria Causa Rimedio La batteria non si carica. Il LED lampeg‐ gia con luce rossa. Il collegamento elett‐ rico tra caricabatterie e batteria è interrotto. ► Estrarre la batteria. ► Pulire i contatti elettrici sul caricabatte‐ ria. ► Inserire la batteria. Guasto al caricabatte‐ rie. ► Non usare il caricabatterie e rivolgersi a un rivenditore STIHL. 19 Eliminazione dei guasti italiano 0458-022-9601-A 13320 Dati tecnici

Peso senza batteria, senza spranga di guida e catena della sega: 2,5 kg

Capacità massima del serbatoio dell'olio: 110 cm³ (0,11 l) MSA 70.0 C

Peso senza batteria, senza spranga di guida e catena della sega: 2,5 kg

Capacità massima del serbatoio dell'olio: 110 cm³ (0,11 l) Il tempo di funzionamento è riportato all'indirizzo www.stihl.com/battery-life.

20.2 Rocchetti e velocità della

catena MSA 60.0 C Possono essere usate i seguenti rocchetti catena:

a 6 denti per 1/4" P

Velocità massima della catena: 14,0 m/s MSA 70.0 C Possono essere usate i seguenti rocchetti catena:

a 6 denti per 1/4" P

Velocità massima della catena: 14,0 m/s

20.3 Profondità minima della scana‐

latura delle spranghe di guida La profondità minima della scanalatura dipende dal passo della spranga di guida.

Tecnologia della batteria: ioni di litio

Capacità in Ah: v. targhetta dati tecnici

Contenuto energetico in Wh: v. targhetta dati tecnici

Peso in kg: v. targhetta dati tecnici

Tensione nominale: v. targhetta dati tecnici

Frequenza: v. targhetta dati tecnici

Potenza nominale: v. targhetta dati tecnici

Corrente di carica: v. targhetta dati tecnici I tempi di carica sono indicati in www.stihl.com/ charging-times.

20.6 Cavi di prolunga

Se si usa un cavo di prolunga, i fili dello stesso devono avere almeno le seguenti sezioni, in fun‐ zione della lunghezza del cavo: Se la tensione nominale sulla targhetta dati tec‐ nici è compresa tra 220 V e 240 V:

Lunghezza del cavo fino a 20 m: AWG 15 / 1,5 mm²

Lunghezza del cavo da 20 m fino a 50 m: AWG 13 / 2,5 mm² Se la tensione nominale sulla targhetta dati tec‐ nici è compresa tra 100 V e 127 V:

Lunghezza del cavo fino a 10 m: AWG 14 / 2,0 mm²

Lunghezza del cavo da 10 m fino a 30 m: AWG 12 / 3,5 mm²

20.7 Limiti di temperatura

AVVERTENZA ■ La batteria non è protetta da tutte le condizioni ambientali. Se la batteria viene esposta a determinate condizioni ambientali, può incen‐ diarsi o esplodere. Questo può causare gravi lesioni personali e danni materiali.

Non caricare la batteria a temperature infe‐ riori a -20 °C o superiori a +50 °C. ► Non utilizzare la motosega, la batteria o il caricabatterie a temperature inferiori a -20 °C o superiori a +50 °C.

Non conservare la motosega, la batteria o il caricabatterie a temperature inferiori a -20 °C o superiori a +70 °C.

20.8 Intervalli di temperatura consi‐

gliati Per una prestazione ottimale della motosega, della batteria e del caricabatterie, rispettare i seguenti intervalli di temperatura:

Conservazione: da - 20 °C a + 50 °C Se la batteria viene caricata, usata o conservata al di fuori degli intervalli di temperatura consi‐ gliati, le prestazioni possono essere ridotte. Se la batteria è bagnata o umida, farla asciugare per almeno 48 ore a una temperatura superiore a 15 °C e inferiore a 50 °C, e a un’umidità infe‐ italiano 20 Dati tecnici 134 0458-022-9601-Ariore al 70%. Un’umidità più alta può allungare il tempo di asciugatura.

20.9 Valori acustici e vibratori

Il valore K per il livello di pressione acustica è di 2 dB(A). Il valore K per il livello di potenza acu‐ stica è di 2 dB(A). Il valore K per i valori vibratori è di 2 m/s². MSA 60.0 C STIHL raccomanda di indossare una protezione dell'udito.

Livello di pressione acustica L

misurato secondo EN 62841‑4‑1: 83 dB(A)

Livello di potenza acustica L

misurato secondo EN 62841‑4‑1: 94 dB(A)

misurato secondo EN 62841‑4‑1:

Impugnatura di comando: 3,4 m/s²

Manubrio: 3,2 m/s. MSA 70.0 C STIHL raccomanda di indossare una protezione dell'udito.

Livello di pressione acustica L

misurato secondo EN 62841‑4‑1: 83 dB(A)

Livello di potenza acustica L

misurato secondo EN 62841‑4‑1: 94 dB(A)

misurato secondo EN 62841‑4‑1:

Impugnatura di comando: 3,4 m/s²

Manubrio: 3,2 m/s. I valori acustici e vibratori indicati sono stati misurati seguendo un procedimento di prova nor‐ malizzato e possono essere impiegati per il con‐ fronto di apparecchiature elettriche. I valori acu‐ stici e vibratori reali possono discostarsi da quelli indicati, secondo il tipo d’impiego. I valori acustici e vibratori indicati possono essere usati per una prima valutazione del carico acustico e vibrato‐ rio. Il carico acustico e vibratorio effettivo deve essere valutato. Contestualmente si possono considerare anche i tempi nei quali l’apparec‐ chiatura è spenta e quelli in cui, pur essendo inserita, non funziona sotto carico. Per informazioni sull’osservanza della Diret‐ tiva 2002/44/CE vibrazioni, in merito alle respon‐ sabilità per il datore di lavoro, consultare www.stihl.com/vib.

REACH indica una direttiva CE per la registra‐ zione, la classificazione e l’omologazione dei prodotti chimici. Per informazioni sull'adempimento della direttiva REACH ved. www.stihl.com/reach. 21 Combinazioni di spranghe di guida e catene della sega

21.1 Motoseghe STIHL MSA 60.0 C, MSA 70.0 C

Passo Spessore maglia di guida/passo della scana‐ latura Lung‐ hezza Spranga di guida Numero denti stella di rinvio Numero mag‐ lie di guida Catena della sega 1/4“ P 1,1 mm 25 cm Rolloma‐ tic E Mini / Light 01

71 PM3 (modello 3670) 30 cm 64 30 cm Carving - 64 La lunghezza di taglio di una spranga di guida dipende dalla motosega usata e dalla catena della sega. La lunghezza di taglio effettiva di una spranga di guida può essere inferiore alla lunghezza indi‐ cata. 22 Ricambi e accessori

22.1 Ricambi e accessori

Questi simboli contrassegnano i ricambi originali STIHL e gli accessori originali STIHL. STIHL raccomanda l'uso di ricambi originali STIHL e accessori originali STIHL. I ricambi e gli accessori di altri fabbricanti non possono essere controllati da STIHL in merito ad affidabilità, sicurezza e idoneità nonostante le attuali osservazioni del mercato, pertanto STIHL non può garantire nulla in merito all'uso di tali prodotti. I ricambi originali STIHL e gli accessori originali STIHL sono disponibili presso i rivenditori STIHL. 21 Combinazioni di spranghe di guida e catene della sega italiano 0458-022-9601-A 13523 Smaltimento

23.1 Smaltimento di motosega, bat‐

teria e caricabatterie Le informazioni sullo smaltimento sono disponi‐ bili presso l'amministrazione locale o i rivenditori specializzati STIHL. Uno smaltimento scorretto può nuocere alla salute e all'ambiente. ► Smaltire i prodotti STIHL, incluso l'imballaggio, nel rispetto delle norme locali in materia presso un centro di raccolta idoneo per il rici‐ claggio. ► Non smaltire con i rifiuti domestici. 24 Dichiarazione di conformità

MSA 70.0 C ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen Germania dichiara sotto la propria esclusiva responsabilità che

Tipo di costruzione: Motosega a batteria

Marchio di fabbrica: STIHL

Modello: MSA 60.0 C, identificazione di serie: MA04

Modello: MSA 70.0 C, identificazione di serie: MA04 è conforme alle disposizioni pertinenti di cui alle direttive 2011/65/UE, 2006/42/CE, 2014/30/UE e 2000/14/CE ed è stata sviluppata e fabbricata conformemente alle versioni delle seguenti norme valevoli alla rispettiva data di produzione: EN 55014‑1, EN 55014‑2, EN 62841-1 e EN 62841-4-1. Il controllo CE del campione di costruzione secondo la direttiva 2006/42/CE, Art. 12.3(b) è stato eseguito presso: VDE Prüf- u. Zertifizie‐ rungsinstitut (NB 0366), Merianstraße 28, 63069 Offenbach, Germania

Numero di certificazione: 40055452 Il calcolo del livello di potenza acustica misurato e garantito è stato effettuato secondo la proce‐ dura prevista dalla direttiva 2000/14/CE, Allegato

Livello di potenza acustica misurato: 95 dB(A)

Livello di potenza acustica garantito: 97 dB(A) MSA 70.0 C

Livello di potenza acustica misurato: 96 dB(A)

Livello di potenza acustica garantito: 98 dB(A) La documentazione tecnica è conservata presso ANDREAS STIHL AG & Co. KG Produktzulas‐ sung. L'anno di costruzione, il paese di produzione e il numero di matricola sono indicati sulla moto‐ sega. Waiblingen, 30/09/2022 ANDREAS STIHL AG & Co. KG p.p. Robert Olma, Vice President, Regulatory Affairs & Global Governmental Relations 25 Dichiarazione di conformità UKCA

25.1 Motoseghe STIHL MSA 60.0 C,

MSA 70.0 C ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen Germania dichiara sotto la propria esclusiva responsabilità che

Tipo di costruzione: Motosega a batteria

Marchio di fabbrica: STIHL

Modello: MSA 60.0 C, identificazione di serie: MA04

Modello: MSA 70.0 C, identificazione di serie: MA04 è conforme alle disposizioni pertinenti di cui ai regolamenti del Regno Unito The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012, Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016 e Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001 ed è stato sviluppato e fabbricato conforme‐ mente alle versioni delle seguenti norme valevoli alla rispettiva data di produzione: EN 55014‑1, EN 55014‑2, EN 62841-1 e EN 62841-4-1. italiano 23 Smaltimento 136 0458-022-9601-AIl controllo del campione di costruzione è stato eseguito presso: VDE Prüf- u. Zertifizierungsin‐ stitut (NB 0366), Merianstraße 28, 63069 Offen‐ bach, Germania

Numero di certificazione: 40055452 La determinazione del livello di potenza acustica misurato e di quello garantito è stata eseguita sulla base del regolamento del Regno Unito Noise Emission in the Environment by Equip‐ ment for use Outdoors Regulations 2001, Sche‐ dule 8. MSA 60.0 C

Livello di potenza acustica misurato: 95 dB(A)

Livello di potenza acustica garantito: 97 dB(A) MSA 70.0 C

Livello di potenza acustica misurato: 96 dB(A)

Livello di potenza acustica garantito: 98 dB(A) La documentazione tecnica è conservata presso ANDREAS STIHL AG & Co. KG. L'anno di costruzione, il paese di produzione e il numero di matricola sono indicati sulla moto‐ sega. Waiblingen, 30/09/2022 ANDREAS STIHL AG & Co. KG p.p. Robert Olma, Vice President, Regulatory Affairs & Global Governmental Relations 26 Avvertenze di sicurezza generali per attrezzi elet‐ trici

Questo capitolo contiene le avvertenze di sicu‐ rezza generali preformulate nella norma europea EN/IEC 62841 per gli attrezzi elettrici guidati a mano e azionati a motore. STIHL deve stampare questi testi. Le avvertenze di sicurezza per evitare una scossa elettrica, riportate in "Sicurezza elettrica", non sono applicabili agli attrezzi a batteria STIHL. AVVERTENZA ■ Leggere tutte le avvertenze di sicurezza, istru‐ zioni, illustrazioni e dati tecnici di cui è corre‐ dato il presente attrezzo elettrico. In caso di mancata osservanza delle seguenti istruzioni sussiste il rischio di scossa elettrica, incendio e/o gravi lesioni. Conservare tutte le avver‐ tenze di sicurezza e le istruzioni operative per la successiva consultazione. Il termine "Attrezzo elettrico" usato nelle avver‐ tenze di sicurezza si riferisce agli attrezzi elettrici collegati alla rete (con cavo di rete) e agli attrezzi elettrici alimentati a batteria (senza cavo di rete).

26.2 Sicurezza sul posto di lavoro

Mantenere la zona di lavoro pulita e suffi‐ cientemente illuminata. Il disordine, oppure zone del posto di lavoro non illuminate, pos‐ sono causare infortuni.

Non lavorare con l’attrezzo elettrico in ambienti esposti al pericolo di esplosione dove si trovano liquidi infiammabili, gas o polveri. Gli attrezzi elettrici generano scintille, che possono incendiare la polvere o i vapori.

Durante l’uso dell’attrezzo elettrico tenere lontani bambini e altre persone. In caso di distrazione, si può perdere il controllo dell’at‐ trezzo elettrico.

26.3 Sicurezza elettrica

La spina di collegamento dell’attrezzo elet‐ trico deve essere adatta alla presa. La spina non deve essere modificata in nessun modo. Non usare spine di adattamento insieme con attrezzi elettrici collegati a terra. Spine non modificate e prese adatte riducono il rischio di scossa elettrica.

Evitare il contatto fisico con superfici a massa,come tubi, impianti di riscaldamento, cucine e frigoriferi. Il rischio di scossa elet‐ trica aumenta se il corpo è collegato a massa.

Tenere gli attrezzi elettrici al riparo da piog‐ gia o umidità. L’infiltrazione d’acqua nell’at‐ trezzo elettrico aumenta il pericolo di scossa elettrica.

Non usare il cavo di collegamento per altri scopi. Non usare mai il cavo di collegamento per trasportare, tirare l'attrezzo elettrico o scollegarne la spina. Tenere il cavo di colle‐ gamento lontano da fonti di calore, olio, spi‐ goli vivi o parti in movimento dell’apparec‐ 26 Avvertenze di sicurezza generali per attrezzi elettrici italiano 0458-022-9601-A 137chiatura. I cavi di collegamento danneggiati o aggrovigliati aumentano il pericolo di scossa elettrica.

Se si usa un attrezzo elettrico all’aperto, impiegare solo cavi di prolunga adatti anche al lavoro all’esterno. L’uso di una prolunga adatta all’ambiente esterno riduce il pericolo di scossa elettrica.

Se non si può evitare di impiegare l’attrezzo elettrico in un ambiente umido, usare un interruttore di sicurezza per correnti di gua‐ sto. L’uso di un interruttore di sicurezza per correnti di guasto riduce il pericolo di scossa elettrica.

26.4 Sicurezza delle persone

È richiesta la massima prudenza, prestare attenzione a ciò che si sta facendo e usare l’attrezzo elettrico con criterio. Non usare l’at‐ trezzo elettrico se si è stanchi o sotto l’effetto di droghe, alcol o farmaci. Un attimo di distrazione durante l’uso dell’attrezzo elet‐ trico può causare lesioni gravi.

Indossare i dispositivi di protezione indivi‐ duale e sempre gli occhiali di protezione. Indossare i dispositivi di protezione indivi‐ duale, come la mascherina antipolvere, le scarpe antinfortunistiche antiscivolo, il casco di protezione o i tappi auricolari, secondo il tipo e l’impiego dell’attrezzo elettrico, riduce il rischio di lesioni.

Evitare la messa in funzione accidentale. Sincerarsi che l’attrezzo elettrico sia spento prima di collegarlo all’alimentazione elettrica e/o di collegare la batteria, prenderla o indossarla. Tenere un dito sull’interruttore mentre si trasporta l’attrezzo elettrico, oppure collegarlo alla corrente con l’interrut‐ tore inserito, può causare infortuni.

Prima di inserire l’attrezzo elettrico, allonta‐ nare gli utensili di regolazione o le chiavi per viti. Un utensile o una chiave che si trovi in una parte rotante dell’attrezzo elettrico può causare lesioni.

Evitare una posizione anomala del corpo. Avere cura di tenere una posizione sicura e mantenere sempre l’equilibrio. In questo modo si può controllare meglio l’attrezzo elettrico in situazioni impreviste.

Indossare un abbigliamento adatto. Non indossare abiti larghi o gioielli. Tenere capelli e abbigliamento lontano dalle parti in movi‐ mento. Abiti sciolti, gioielli o capelli lunghi possono essere afferrati da parti in movi‐ mento.

Se è previsto il montaggio di dispositivi di aspirazione e raccolta polvere, occorre allac‐ ciarli e usarli correttamente. L’impiego dell’a‐ spirazione può ridurre il pericolo causato dalla polvere.

Evitare di sentirsi troppo sicuri e non bypas‐ sare le norme di sicurezza previste per gli attrezzi elettrici, anche se si ha molta dime‐ stichezza con l’uso di un attrezzo elettrico. Agire con una ridotta soglia di attenzione anche solo per una frazione di secondo può comportare gravi conseguenze.

Non sovraccaricare l’attrezzo elettrico. Usare l’attrezzo elettrico adatto al lavoro da svol‐ gere. Si lavora meglio e con maggiore sicu‐ rezza se si usa l’attrezzo elettrico adatto entro l’intervallo di potenza previsto.

Non usare un attrezzo elettrico il cui interrut‐ tore è difettoso. L’attrezzo elettrico che non è più possibile inserire o disinserire è perico‐ loso e deve essere riparato.

Scollegare la spina dalla presa e/o rimuovere una batteria amovibile prima di eseguire le impostazioni dell’attrezzo, cambiare parti degli accessori o posare l’attrezzo elettrico. Questa misura precauzionale evita l’avvia‐ mento accidentale dell’attrezzo elettrico.

Conservare fuori della portata dei bambini gli attrezzi elettrici che non si usano. Non lasciare usare l’attrezzo elettrico da persone che non lo conoscono o che non hanno letto queste istruzioni. Gli attrezzi elettrici sono pericolosi se usati da persone inesperte.

Prendersi cura degli attrezzi elettrici e degli accessori con attenzione: controllare se le parti in movimento funzionano liberamente e non s’inceppano, se vi sono parti rotte o tal‐ mente danneggiate da compromettere il fun‐ zionamento dell’attrezzo elettrico stesso. Fare riparare le parti danneggiate prima di usare l’attrezzo elettrico. Molti infortuni hanno origine dalla cattiva manutenzione degli attrezzi elettrici.

Mantenere affilati e puliti gli attrezzi di taglio. Gli attrezzi di taglio curati a regola d’arte, con taglienti affilati, si bloccano meno e sono più facili da manovrare. italiano 26 Avvertenze di sicurezza generali per attrezzi elettrici 138 0458-022-9601-Ag) Usare l’attrezzo elettrico, gli accessori, gli attrezzi di lavoro ecc. seguendo le presenti istruzioni. Tenere conto delle condizioni ope‐ rative e dell’attività da eseguire. L’impiego di attrezzi elettrici per usi diversi da quelli previ‐ sti può creare situazioni di pericolo.

Mantenere le impugnature e le zone di presa asciutte, pulite e prive di olio e grasso. Se scivolose, le impugnature e le zone di presa impediscono un utilizzo e un controllo sicuro dell’attrezzo elettrico.

Caricare le batterie solo con caricabatteria consigliati dal costruttore. Un caricabatteria adatto a un determinato tipo di batteria, se usato con batterie diverse rischia di incen‐ diarsi.

Impiegare negli attrezzi elettrici solo le batte‐ rie per essi previste. L’impiego di batterie diverse può causare lesioni e il pericolo d’in‐ cendio.

Tenere la batteria che non viene usata lon‐ tana da fermagli metallici, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che possono creare un ponte fra i contatti. Un corto circuito fra i contatti della batteria può dare origine a ustioni o a incendi.

Se usata impropriamente, la batteria può perdere liquido. Evitare il contatto con esso. In caso di contatto accidentale, sciacquare con acqua. Se il liquido entra negli occhi, ricorrere inoltre all’aiuto medico. Il liquido della batteria in perdita può causare arrossa‐ mento della pelle o ustioni.

Non usare batterie danneggiate o alterate. Le batterie danneggiate o alterate possono avere reazioni imprevedibili, provocando incendio, esplosione o rischio di lesioni.

Non esporre batterie a fuoco o alte tempera‐ ture. Il fuoco o le alte temperature oltre 130 °C (265 °F) possono provocare un'e‐ splosione.

Seguire tutte le istruzioni per la carica e non caricare mai la batteria o l’attrezzo a batteria al di fuori dell’intervallo di temperatura nelle istruzioni per l’uso. Una carica errata o al di fuori dell’intervallo di temperatura ammessa può distruggere la batteria e aumentare il rischio d’incendio.

Fare riparare l’attrezzo elettrico solo da tec‐ nici specializzati e solo con ricambi originali. Con questo si garantisce che la sicurezza dell’attrezzo elettrico si mantenga inalterata.

Non effettuare mai la manutenzione su una batteria danneggiata. Tutta la manutenzione della batteria dovrà essere effettuata soltanto dal costruttore o da centri di assistenza alla clientela autorizzati.

26.8 Avvertenze di sicurezza per le

seghe a catena Avvertenze generali di sicurezza per le seghe a catena

Con la sega in funzione, tenere lontano dalla catena tutte le parti del corpo. Prima di avviare la sega, accertarsi che la catena della sega non tocchi niente. Lavorando con una sega a catena, un attimo di disatten‐ zione può far sì che l’abbigliamento o parti del corpo vengano afferrate dalla catena della sega.

Tenere la sega a catena sempre con la mano destra sull'impugnatura posteriore e con la sinistra sull'impugnatura anteriore. Non tenere la sega a catena in modo contra‐ rio, in quanto aumenta il pericolo di lesioni.

Tenere la sega a catena solo per le zone di presa isolate, poiché può urtare linee elettri‐ che nascoste. Il contatto della catena della sega con un cavo sotto tensione può mettere in tensione parti metalliche dell’apparecchia‐ tura e causare una scossa elettrica.

Indossare occhiali protettivi. Si consiglia di indossare i dispositivi di protezione indivi‐ duale anche per l’udito, il capo, le mani, le gambe e i piedi. Un abbigliamento di prote‐ zione adeguato riduce il pericolo di lesione dovuto ai trucioli vaganti e al contatto acci‐ dentale con la catena della sega.

Non lavorare con la sega a catena stando su un albero, su una scala, da un tetto o da una superficie non stabile. Lavorando in questo modo sussiste il rischio di lesioni.

Assumere sempre una posizione stabile e usare la sega a catena solo stando su una base solida, sicura e piana. Il fondo scivo‐ loso o superfici instabili possono fare per‐ dere il controllo della sega a catena.

Tagliando un ramo in tensione, tenere conto del fatto che questo può scattare indietro. Se 26 Avvertenze di sicurezza generali per attrezzi elettrici italiano 0458-022-9601-A 139si libera la tensione nelle fibre del legno, il ramo teso può sbattere contro l’operatore e/o la sega a catena può perdere il controllo.

Prestare particolare prudenza nel taglio del sottobosco e di alberi giovani. Il materiale sottile può impigliarsi nella catena e colpire l’operatore o fargli perdere l’equilibrio.

Quando è disinserita, reggere la sega a catena con l'impugnatura anteriore e la catena rivolta dalla parte opposta rispetto al corpo. Nel trasporto e durante la conserva‐ zione della sega a catena mettere sempre la copertura di protezione. L'uso accorto della sega a catena riduce la probabilità di un con‐ tatto accidentale con la catena in movimento.

Seguire le avvertenze per la lubrificazione, la messa in tensione della catena e la sostitu‐ zione di spranga di guida e catena della sega. Una catena tesa o non lubrificata a regola d’arte può spezzarsi o aumentare il rischio di contraccolpo.

Tagliare solo legno. Non usare la sega a catena per lavori ai quali non è destinata. Esempio: non usare la sega a catena per tagliare metallo, plastica, murature o mate‐ riali da costruzione non di legno. L’impiego della sega a catena per lavori non appropriati può portare a situazioni di pericolo.

Non tentare di abbattere un albero prima di aver compreso a fondo i rischi e come evi‐ tarli. Quando si abbatte un albero sussiste il rischio di gravi lesioni per l'operatore o per le persone che si trovano nelle vicinanze.

Seguire tutte le istruzioni quando si libera la sega a catena da accumuli di materiali, la si ripone o si eseguono interventi di manuten‐ zione. Sincerarsi che l'interruttore sia disin‐ serito e la batteria sia rimossa. Il funziona‐ mento inaspettato della sega a catena durante la rimozione di accumuli di materiale o durante gli interventi di manutenzione può causare gravi lesioni.

26.9 Cause e prevenzione del rim‐

balzo Il rimbalzo può verificarsi se la punta della spranga tocca un oggetto o se il legno si piega e blocca la catena nel taglio. In certi casi il contatto con la punta della spranga può causare un’improvvisa reazione verso la parte posteriore, per cui la spranga viene proiet‐ tata verso l’alto e in direzione dell'operatore. Se la catena si blocca sul lato superiore della spranga, questa può rimbalzare violentemente verso l’operatore. Ognuna di queste reazioni può comportare la perdita del controllo della motosega e causare serie lesioni all’operatore. Non fare affidamento esclusivamente sui dispositivi di sicurezza mon‐ tati sulla motosega. L’utente di una motosega deve prendere tutte le misure necessarie per lavorare senza infortuni e lesioni. Un rimbalzo è la conseguenza di un uso impro‐ prio o sbagliato dell’attrezzo elettrico. Può essere evitato adottando comportamenti adeguati, come indicato di seguito:

Tenere saldamente la sega con entrambe le mani, con il pollice e le dita che ne avvolgono le impugnature. Portare il corpo e le braccia in una posizione tale da poter resistere alle forze del rimbalzo. Se sono state prese le misure opportune, l’operatore può dominare le forze del rimbalzo. Non allentare mai la presa sulla motosega.

Evitare di assumere una posizione anomala e di lavorare al di sopra delle spalle. In questo modo si evita un contatto accidentale con la punta della spranga e si ottiene un controllo migliore sulla sega in situazioni impreviste.

Impiegare sempre le spranghe di ricambio e le catene prescritte dal costruttore. Le spranghe di ricambio e le catene inadatte possono cau‐ sare la rottura della catena e/o il rimbalzo.

Attenersi alle disposizioni del costruttore sul‐ l'affilatura e la manutenzione della catena. I limitatori di profondità troppo bassi aumentano la tendenza al rimbalzo. Inhoudsopgave
