MANUALE UTENTE Waffle 2 COSATTO

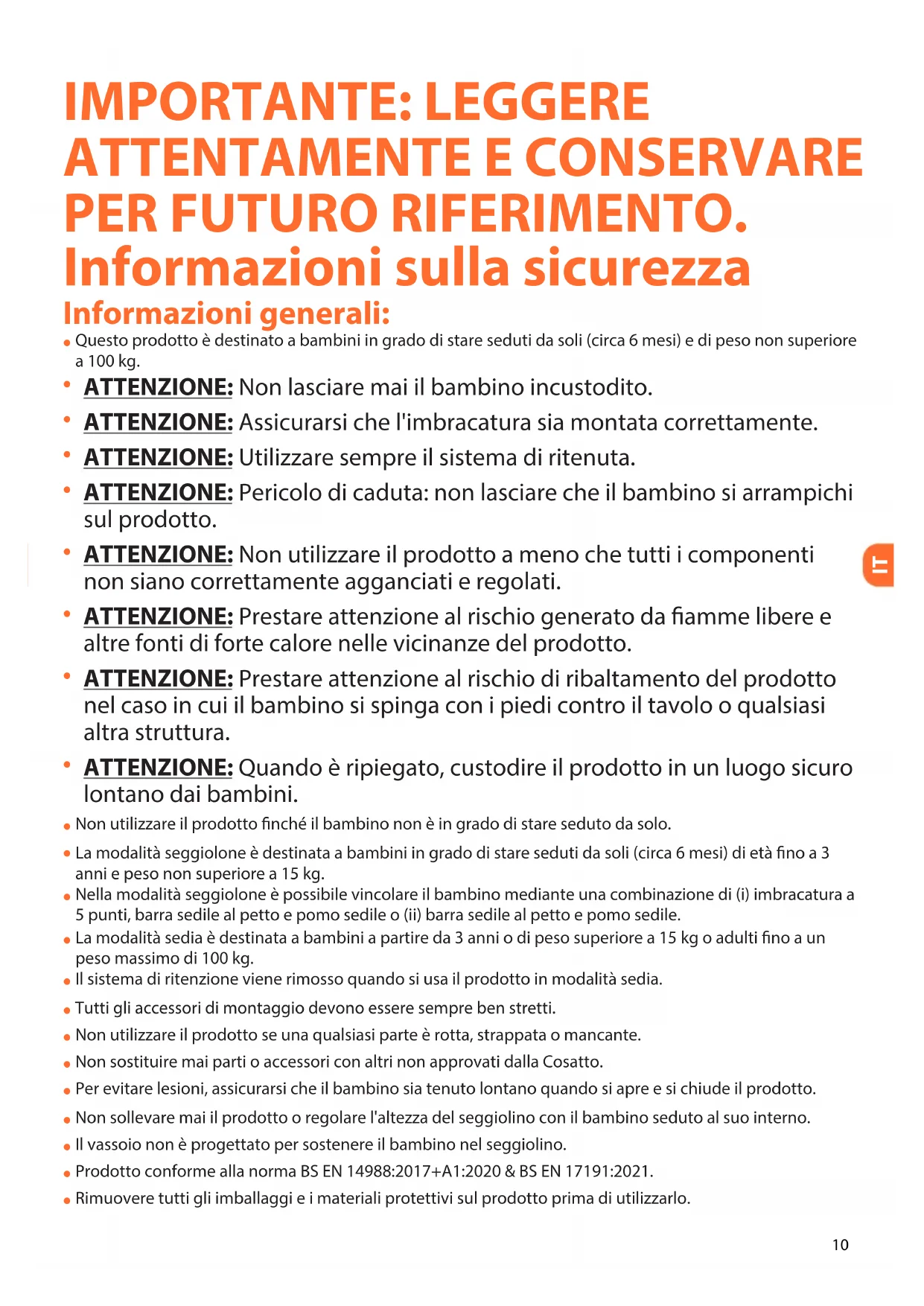

PER FUTURO RIFERIMENTO. Informazioni sulla sicurezza Informazioni generali:

Questo prodotto è destinato a bambini in grado di stare seduti da soli (circa 6 mesi) e di peso non superiore a 100 kg.

ATTENZIONE: Non lasciare mai il bambino incustodito.

ATTENZIONE: Assicurarsi che l'imbracatura sia montata correttamente.

ATTENZIONE: Utilizzare sempre il sistema di ritenuta.

ATTENZIONE: Pericolo di caduta: non lasciare che il bambino si arrampichi sul prodotto.

ATTENZIONE: Non utilizzare il prodotto a meno che tutti i componenti non siano correttamente agganciati e regolati.

ATTENZIONE: Prestare attenzione al rischio generato da amme libere e altre fonti di forte calore nelle vicinanze del prodotto.

ATTENZIONE: Prestare attenzione al rischio di ribaltamento del prodotto nel caso in cui il bambino si spinga con i piedi contro il tavolo o qualsiasi altra struttura.

ATTENZIONE: Quando è ripiegato, custodire il prodotto in un luogo sicuro lontano dai bambini.

Non utilizzare il prodotto nché il bambino non è in grado di stare seduto da solo.

La modalità seggiolone è destinata a bambini in grado di stare seduti da soli (circa 6 mesi) di età no a 3 anni e peso non superiore a 15 kg.

Nella modalità seggiolone è possibile vincolare il bambino mediante una combinazione di (i) imbracatura a 5 punti, barra sedile al petto e pomo sedile o (ii) barra sedile al petto e pomo sedile.

La modalità sedia è destinata a bambini a partire da 3 anni o di peso superiore a 15 kg o adulti no a un peso massimo di 100 kg.

Il sistema di ritenzione viene rimosso quando si usa il prodotto in modalità sedia.

Tutti gli accessori di montaggio devono essere sempre ben stretti.

Non utilizzare il prodotto se una qualsiasi parte è rotta, strappata o mancante.

Non sostituire mai parti o accessori con altri non approvati dalla Cosatto.

Per evitare lesioni, assicurarsi che il bambino sia tenuto lontano quando si apre e si chiude il prodotto.

Non sollevare mai il prodotto o regolare l'altezza del seggiolino con il bambino seduto al suo interno.

Il vassoio non è progettato per sostenere il bambino nel seggiolino.

Rimuovere tutti gli imballaggi e i materiali protettivi sul prodotto prima di utilizzarlo. IT11 Lista delle parti: Si prega di far riferimento ai diagrammi: A Fodera schienale K Piano sedile B Fodera sedile L Barra di supporto C Scomparto esterno M Piano piedi D Scomparto interno N Poggiapiedi E Gruppo gambe posteriore O Imbracatura F Struttura lato destro P Pomo sedile G Struttura lato sinistro Q Rivestimento cardine destra H Schienale superiore R Rivestimento cardine sinistra I Schienale inferiore S Supporto per vassoio destro J Barra sedile al petto T Supporto vassoio sinistro Pacchetto ssaggio I Bullone lungo (50 mm) x 6 VI Bullone pomo sedile x 2 II Bullone medio (35 mm) x 4 VII Vite cardine x 2 III Bullone corto (30 mm) x 4 VIII Dado nyloc x 4 IV Bullone di montaggio del vassoio x 4 IX Cacciavite V Dado cilindrico x 8 X Chiave a brugola Parti di ricambio: Le parti di ricambio disponibili sono elencate qui di seguito. Per il Regno Unito e l’Irlanda è possibile ordinare tramite il nostro sito web: http://www.cosatto.com/service-centre/spares I clienti al di fuori del Regno Unito e dell’Irlanda possono contattare il distributore locale indicato su http:// www.cosatto.com/stockists In caso di ulteriore assistenza, non esitate a contattarci all’nostro indirizzo email: [e-mail] A Fodera schienale K Piano sedile B Fodera sedile L Barra di supporto C Scomparto esterno M Piano piedi D Scomparto interno N Poggiapiedi E Gruppo gambe posteriore O Imbracatura F Struttura lato destro P Pomo sedile G Struttura lato sinistro Q Set di rivestimento cardine H Schienale superiore R Set di supporto per vassoio destro I Schienale inferiore S Pacchetto ssaggio J Barra sedile al petto Manuntenzione:

Vericare che tutti i dispositivi di chiusura funzionino correttamente e controllare regolarmente la sicurezza di serrature, viti e attacchi.

NON utilizzare lubricanti spray, dopo l'uso pulire semplicemente con un panno.

Per la pulizia fare riferimento alle istruzioni per il lavaggio dei materiali duttili.

Il vassoio interno è lavabile in lavastoviglie con l'impostazione del ciclo economico (ECO). IT12 Informação de ajuste e operação: Por favor, consulte os diagramas de instruções (P. 27 - 43): Modalità seggiolone: Struttura

1- Assemblaggio del prodotto - 1

2- Assemblaggio del prodotto - 2

3- Assemblaggio del prodotto - 3

4- Assemblaggio del prodotto - 4

5- Aprire la struttura

6- Chiudere la struttura

7- Montare il piano sedile

8- Montare il pomo sedile

10- Custodia della pedana

11- Posizioni adeguate per piano sedile e piano piedi (modalità seggiolone)

12- Posizioni errata per piano sedile (modalità seggiolone)

13- Modalità imbracatura a 5 punti (modalità seggiolone)

17- Montare lo scomparto interno

18 Regolare lo scomparto interno

19- Mettere da parte lo scomparto interno

20- Mettere da parte il piano piedi

Modalità sedia: Struttura

23- Conversione dalla modalità seggiolone alla modalità sedia - 1

24- Conversione dalla modalità seggiolone alla modalità sedia - 2

25- Conversione dalla modalità seggiolone alla modalità sedia - 3

26- Posizioni adeguate per piano sedile e piano piedi (modalità sedia)

In modalità sedia l’uso di fodere per la sedia è facoltativo. IT13
