Tipo di prodotto	Lettore DVD
Marca	Panasonic
Modello	DVD-S49EG
Dimensioni (L × P × A)	430 mm × 248 mm × 43 mm
Peso	2,2 kg
Alimentazione	220-240 V CA, 50/60 Hz
Consumo elettrico	11 W (funzionamento), circa 1 W (standby)
Formati disco compatibili	DVD-Video, DVD-Audio, DVD-RAM (DVD-VR, JPEG, MPEG4, DivX), DVD-R/RW (DVD-Video, DivX), +R/+RW (Video), CD, CD-R/RW (CD-DA, Video-CD, SVCD, MP3, WMA, JPEG, MPEG4, DivX, HighMAT)
Codici zona DVD-Video	2 o ALL
Uscite video	Composito (1 Vc-c/75 Ω), S-Video (Y: 1 Vc-c/75 Ω, C: 0,286/0,300 Vc-c), Componente Y/Pb/Pr (525p/625p), SCART (RGB, S-Video, Composito)
Uscite audio	Stereo analogico (2 Vrms), 5.1 canali analogici, ottico digitale, coassiale digitale
Risposta in frequenza audio	4 Hz a 22 kHz (DVD 48 kHz), 4 Hz a 44 kHz (DVD 96 kHz), 4 Hz a 88 kHz (DVD-Audio 192 kHz), 4 Hz a 20 kHz (CD)
Rapporto segnale/rumore (CD)	115 dB
Gamma dinamica (DVD lineare)	102 dB
Distorsione armonica totale (CD)	0,0025 %
Funzioni principali	Riproduzione di più dischi, zoom, ripetizione A-B, riproduzione programmata/casuale, impostazioni audio (Advanced Surround, Dialogue Enhancer, Multi Re-master), impostazioni video (Picture Mode, Depth Enhancer), uscita progressiva, menu a schermo, fermo immagine, salto di 30 secondi, riproduzione rapida
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non usare alcol, diluente, benzina. Pulire i dischi con un panno umido e poi asciutto.
Sicurezza	Laser di classe 2/3A. Non aprire. Evitare l'esposizione a pioggia, umidità. Non ostruire le prese d'aria.
Ricambi e riparabilità	Ricambi disponibili tramite i numeri di prodotto (es: telecomando EUR7631090). Non riparare da soli, contattare un centro autorizzato.
Accessori inclusi	Telecomando, cavo di alimentazione, cavo audio/video, 2 pile

Domande frequenti - DVD-S49EG PANASONIC

Quali tipi di dischi può riprodurre questo lettore DVD?

Il Panasonic DVD-S49EG riproduce DVD-Video, DVD-Audio, DVD-RAM (DVD-VR, JPEG, MPEG4, DivX), DVD-R/RW (DVD-Video, DivX), +R/+RW (Video), CD, CD-R/RW (CD-DA, Video-CD, SVCD, MP3, WMA, JPEG, MPEG4, DivX, HighMAT).

Qual è il codice zona per i DVD-Video?

Questo lettore riproduce DVD-Video con codice zona 2 o ALL.

Come attivare l'uscita video progressiva?

Collegate il lettore a un televisore compatibile progressivo tramite i terminali Componente. Nel menu Picture Menu, impostate Video Output Mode su 525p/625p (in base alla vostra regione). Confermate selezionando 'Yes' sulla schermata di verifica.

Posso riprodurre file DivX su questo lettore?

Sì, il lettore è certificato DivX e riproduce file DivX (versioni 3.11, 4.x, 5.x) masterizzati su CD-R/RW, DVD-R/RW, DVD-RAM, +R/+RW. I contenuti DivX VOD richiedono una registrazione preliminare tramite il codice visualizzato nelle impostazioni.

Come impostare la lingua dei sottotitoli?

Durante la riproduzione, premere il tasto SUBTITLE per selezionare la lingua desiderata. È possibile modificare anche questa impostazione nel menu Setup → scheda Disc → Subtitle.

Cosa fare se l'immagine è deformata?

Verificate che il lettore non sia collegato tramite un videoregistratore. Se utilizzate l'uscita progressiva e l'immagine è instabile, tenere premuto il tasto CANCEL finché l'immagine non torna normale (ritorno in modo interlacciato). Modificate anche Source Select nel menu Picture Menu per i file DivX.

Come pulire il lettore e i dischi?

Utilizzare un panno morbido e asciutto per pulire l'apparecchio. Non usare mai alcol, diluente o benzina. Per i dischi, pulire delicatamente con un panno umido e poi asciugare con un panno morbido.

Il lettore non risponde ai comandi del telecomando, cosa fare?

Verificate che le pile siano installate correttamente (poli + e -) e non scariche. Puntate il telecomando verso il sensore a una distanza massima di 7 metri. Se il problema persiste, spegnere e riaccendere il lettore.

Quali sono le impostazioni audio disponibili?

Il lettore offre Advanced Surround (effetto surround con 2 altoparlanti o cuffie), Dialogue Enhancer (rende i dialoghi più chiari), Multi Re-master (ripristina le alte frequenze perse), Sound Enhancement (aggiunge segnali ad alta frequenza) e un Digital Filter (Normal o Slow).

Come resettare il lettore alle impostazioni di fabbrica?

In modalità di arresto, tenere premuti contemporaneamente i tasti QUICK OSD e ■ (STOP) del lettore mentre si tiene premuto il tasto ▲ OPEN/CLOSE finché 'Inizializzato' non scompare dallo schermo. Spegnere e riaccendere il lettore.

MANUALE UTENTE DVD-S49EG PANASONIC

Istruzioni per l'uso

Lettore DVD/CD

Mode d'emploi

Lecteur de DVD/CD

Modello n. DVD-S49

Codice regionale

Con questo lettore si possono utilizzare i DVD video marcati con le etichette contenenti il numero regionale "2" o "ALL".

Code de zone

Grazie per l'acquisto di questo prodotto. Prima di collegare, far funzionare o regolare l'apparecchio, leggere completamente queste istruzioni. Conservare poi questo manuale per riferimenti futuri.

Accessori

Per richiedere le parti di ricambio utilizzare i numeri.

(I numeri dei prodotti sono aggiornati al marzo 2005, ma sono soggetti a possibili variazioni.)

1 Telecomando 1 Cavo di alimentazione CA 1 Cavo audio/video 2 Pile per telecomando

(EUR7631090)

Nota

Il cavo di alimentazione CA in dotazione deve essere usato soltanto con questa unità. Non utilizzarlo con altri apparecchi.

Sommario

Operazioni preliminari

Accessori 2 Dischi utilizzabili 3

PASSO 1 Collegamento al televisore 4 Ascolto di audio surround multicanale 5 PASSO 2 Telecomando 5 PASSO 3 QUICK SETUP 5

Operazioni

Riproduzione semplice 6 Funzioni rapide 7

Visualizzazione dello stato della riproduzione (Quick On Screen Display) / Verifica dei titoli/programmi da riprodurre (Advanced Disc Review) 7

Richiamo delle impostazioni audio/video consigliate (AV Enhancer) / Riduzione del rumore di fondo (Depth Enhancer) 7

Avvio della riproduzione da un gruppo selezionato / Riproduzione di audio più naturale (Multi Re-master) / Avanzamento di 30 secondi / Ripetizione della riproduzione 8

Modifica della velocità di riproduzione / Zoom / Selezione dell'angolazione / Rotazione dell'immagine fissa / Avanzamento / Modifica della traccia audio / Modifica della lingua dei sottotitoli / Riproduzione veloce 9

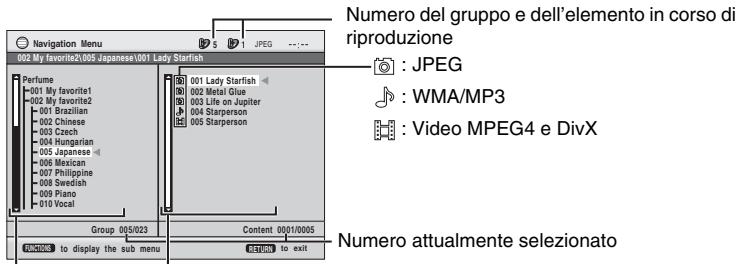

Uso dei menu di navigazione 10

Riproduzione di dischi dati 10 Riproduzione di CD / Riproduzione di dischi HighMAT™ / Riproduzione di dischi RAM/DVD-RW (DVD-VR) 11 Suggerimenti per la creazione di dischi dati 12

Modifica delle sequenze di riproduzione 12

Riproduzione di tutti i gruppi / programmata / casuale 12

Utilizzo dei menu sullo schermo. 13

Menu principali/Altre impostazioni (Other Settings) 13

Modifica delle impostazioni del lettore. 16

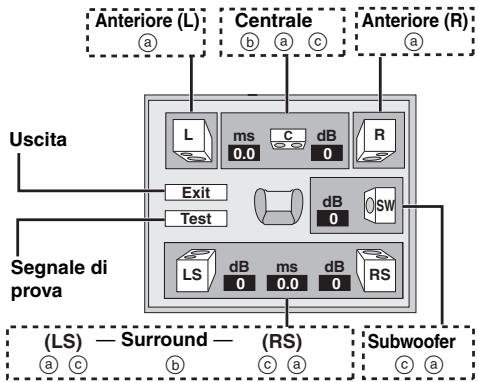

Modifica delle impostazioni degli altoparlanti in base alle proprie esigenze 18

Informazioni sui contenuti DivX VOD. 19

Riferimento

Glossario. 19 Guida alla risoluzione dei problemi 20 Dati tecnici 22 Precauzioni per la sicurezza 23 Indice delle caratteristiche principali. Retro copertina

Dischi utilizzabili

Le operazioni descritte in queste istruzioni fanno riferimento essenzialmente ai singoli tipi di formato. I formati sono indicati da icone come RAM.

DVD RAM RAM 4.7	DVD-RAM RAM JPEG MPEG4 DivX • RAM Registrati con apparecchiature che utilizzato il Video Recording Format versione 1.1 (uno standard unificato di registrazione video), come videoregistratori DVD, videocamera DVD, personal computer e casi via. • JPEG Registrati con video camere multi camera SD o videoregistratori DVD Panasonic con lo standard DCF (Design rule for Camera File system) versione 1.0. • MPEG4 Registrati con video camere multi camera SD o videoregistratori DVD Panasonic [conformi alle specifiche SD VIDEO (standard ASF)/systema video MPEG4 (Simple Profile)/sistema audio G.726]. • DivX Creati con DivX ver. 3.11, 4.x, 5.x [systema video DivX/sistema audio MP3, Dolby Digital o MPEG].
DVD AUDIO	DVD-Audio DVD-A DVD-V • DVD-V Alcuni dischi DVD-Audio includono contentuti DVD-Video. Per riproduire i contentuti DVD-Video, selezionale "Play as DVD-Video" (→ paglia 15, Other Menu).
DVD VIDEO VIDEO VIDEO	DVD-Video DVD-V —
DVD DVD DVD R R4.7	DVD-R (DVD-Video)/DVD-RW (DVD-Video) DVD-V DivX • DVD-V Dischi registrati e finalizzati* con videoregistratori DVD o videocamera DVD • DivX Creati con DivX ver. 3.11, 4.x, 5.x [systema video DivX/sistema audio MP3, Dolby Digital o MPEG]. Finalizzare* il disco dopo la registrazione.
	DVD-RW (DVD-VR) DVD-RW (VR) Dischi registrati e finalizzati* con videoregistratori DVD o videocamera DVD con Video Recording Format versione 1.1 (uno standard unificato di videoregistrazione).
—	+R (Video)/+RW (Video) DVD-V Dischi registrati e finalizzati* con videoregistratori DVD o videocamera DVD
COMPACT DISC DIGITAL VIDEO	Video CD VCD Inclusi i SVCD (Conformi allo standard IEC62107)
COMPACT DISC DIGITAL AUDIO TEXT	CD CD WMA MP3 JPEG MPEG4 DivX VCD • Questa unità è in grado di riproduire CD-R/RW registrati con i formati sopra indicati. Chiodere le sessioni o finalizzare* il disco après la registrazione. • WMA MP3 JPEG Questa unità è in grado di riproduireanche dischi HighMAT. • WMA Questa unità non èCompatible con la technologia Multiple Bit Rate (MBR: un file con lo stesso contento codificato con più bit rate diversi). • DivX Creati con DivX ver. 3.11, 4.x, 5.x [systema video DivX/sistema audio MP3, Dolby Digital o MPEG]. • Questa unità èCompatible con HDCD (→ paglia 19, Glossario), ma non supporta la funzione Peak Extend per l'espansione dell'intervaggio dinamico dei segnali di livello elevato. (Durante la coproduzione HDCD, sul display dell'unità viene visualizzato "HDCD".)

• Processo che consente la riproduzione con apparecchiature compatibili.
• In alcuni casi potrebbe essere impossibile riprodurre tutti i dischi indicati a causa del tipo di disco, delle condizioni del supporto, del metodo di registrazione o della modalità di creazione dei file (→ pagina 12, Suggerimenti per la creazione di dischi dati).

Dischi non utilizzabili

Versione 1.0 di DVD-RW, DVD-ROM, CD-ROM, CDV, CD-G, SACD, Photo CD, DVD-RAM che non possono essere rimossi dalla cartuccia, DVD-RAM da 2,6 GB e 5,2 GB, nonché "Chaoji VCD" disponibili sul mercato, compresi CVD, DVCD e SVCD non conformi allo standard IEC62107.

Informazioni sui DVD-Audio

Per alcuni DVD-Audio multicanale il down-mix (→ pagina 19, Glossario) completo o parziale dei contenuti è bloccato dal produttore. In quel caso, a meno che il numero di altoparlanti collegati sia lo stesso previsto dalle specifiche dei canali del disco, l'audio non verrà riprodotto correttamente (parte dell'audio potrebbe ad esempio risultare mancante, oppure potrebbe essere impossibile selezionare l'audio multicanale, con conseguente riproduzione su due canali). Fare riferimento alla confezione del disco per ulteriori informazioni.

Precauzioni per l'uso dei dischi

• Non applicare etichette o adesivi ai dischi per evitare di deformarli e di renderli inutilizzabili.
• Non scrivere sul lato dell'etichetta con una penna a sfera o altri strumenti di scrittura.
• Non utilizzare spray detergente per dischi, benzina, diluenti, liquidi contro l'elettricità statica o qualsiasi altro solvente. Non utilizzare protezioni o custodie antigraffio.
• Non utilizzare i seguenti dischi:
• Dischi con residui di adesivi o etichette (ad esempio dischi presi a noleggio).
• Dischi deformati o incrinati.
• Dischi di forma irregolare, ad esempio a forma di cuore.

Pulire l'unità con un panno morbido e asciutto.

• Per pulire l'unità non utilizzare mai alcol, solventi per vernici o benzina.
• Prima di utilizzare un panno trattato chimicamente, leggere attentamente le istruzioni che lo accompagnano.
• In generale la pulizia del gruppo ottico non è necessaria, anche se ciò dipende dall'ambiente di utilizzo.
• Non utilizzare i prodotti per la pulizia delle lenti disponibili in commercio perché potrebbero causare malfunzionamenti.

Pulizia dei dischi

Pulire con un panno umido e asciugare.

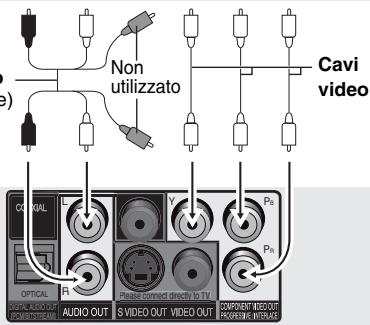

PASSO 1 Collegamento al televisore

Non posizionare l'unità su amplificatori o apparecchi che potrebbero riscaldarsi. Il calore può danneggiare l'unità. Non effettuare il collegamento tramite videoregistratore a cassette. Le immagini potrebbero non essere visualizzate correttamente a causa della protezione anticopia. - Prima di effettuare il collegamento, spegnere tutti gli apparecchi e leggere le relative istruzioni per l'uso. - Collegare i terminali dello stesso colore.

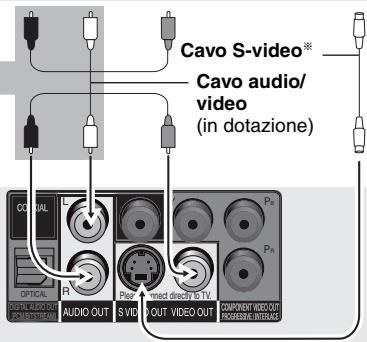

Con VIDEO IN o S VIDEO IN

AUDIO IN R L

VIDEO IN

0

Televisore

Con COMPONENT VIDEO IN

AUDIO IN R L

COMPONENT VIDEO IN

SCART (AV) IN

Con SCART (AV) IN

*Quando viene utilizzato quel collegamento, è necessario connettere anche il cavo audio (spine rossa e gialla).

Per ascoltare il suono in stereo, è possibile collegare il cavo audio ai terminali di ingresso audio a 2 canali di un amplificatore analogico o di un altro componente del sistema.

Cavo audio/video (in dotazione)

Per utilizzare il video progressivo

Collegare il dispositivo a un televisore con uscita progressiva compatibile.

① Selezionare i terminali "Video/YPbPr" in QUICK SETUP (→ pagina 5). ② Impostare "Video Output Mode" su "xxxp", seguendo le istruzioni nella schermata dei menu (→ pagina 14, Picture Menu).

I televisori Panasonic con terminali di ingresso

(576)/50i · 50p, 525 (480)/60i · 60p sono compatibili con il video progressivo.

In QUICK SETUP (→ pagina 5), selezionare i terminali AV "S-Video/YPbPr" se il televisore è compatibile con il sistema video oppure "RGB/No Output" se è compatibile con il sistema RGB.

■ Collegare per ultimo il cavo di alimentazione CA

Ascolto di audio surround multicanale

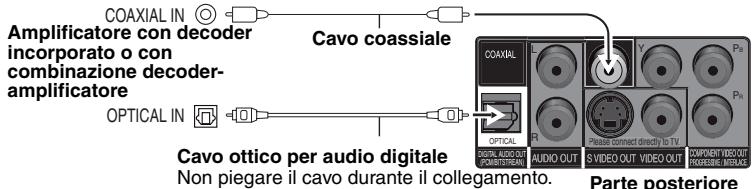

CON COAXIAL IN o OPTICAL IN

• Non è possibile utilizzare decoder DTS Digital Surround non compatibili con i DVD.
• Anche con questo tipo di collegamento, per la riproduzione di DVD-Audio l'uscita è a due canali. Per ascoltare audio surround multicanale, utilizzare i terminali 5.1 ch AUDIO OUT (→ destra). Modificare "PCM Digital Output", "Dolby Digital", "DTS Digital Surround" e "MPEG" (→ pagina 17, scheda "Audio").

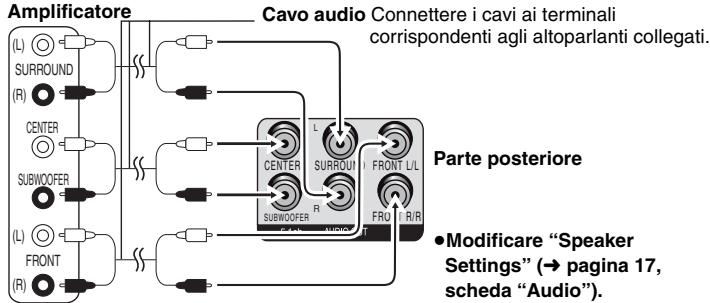

CON AUDIO IN 5.1ch

Questo tipo di collegamento consente di ottenere le migliori prestazioni con la tecnologia audio PCM multicanale dei DVD-Audio.

PASSO 2 Telecomando

■ Pile

• Inserire le pile in modo che i poli (+ e -) corrispondano a quelli sul telecomando. Non usare pile ricaricabili.

Evitare di:

• utilizzare contemporaneamente pile usate e nuove.
• utilizzare contemporaneamente pile di tipo diverso.
• riscaldare le pile ed esporle a una fiamma, disassemblarle o cortocircuitarle.
• ricaricare le pile alcaline o al manganese.
• utilizzare pile con il rivestimento rovinato.

Un utilizzo errato delle pile può causare perdite di acido che può danneggiare le superfici con cui viene a contatto e provocare un incendio. Rimuovere le pile se non si intende utilizzare il telecomando per lungo periodo di tempo. Conservare le pile in un luogo fresco e b

Uso

Puntare il telecomando verso il sensore dell'unità (→主页 6) posizionandosi rigidamente davanti ad essa alla distanza massima di 7 metri senza ostacoli frapposti.

PASSO 3 QUICK SETUP

Accendere il televisore e selezionare l'ingresso video appropriato.

1

Accensione.

Visualizzare la schermata QUICK SETUP.

3

Seguire le istruzioni indicate sullo schermo ed effettuare le impostazioni.

4

Premere per terminare QUICK SETUP.

5

Premere per uscire.

Per modificare le impostazioni in seguito, selezionare "QUICK SETUP" (→ pagina 17, scheda "Others").

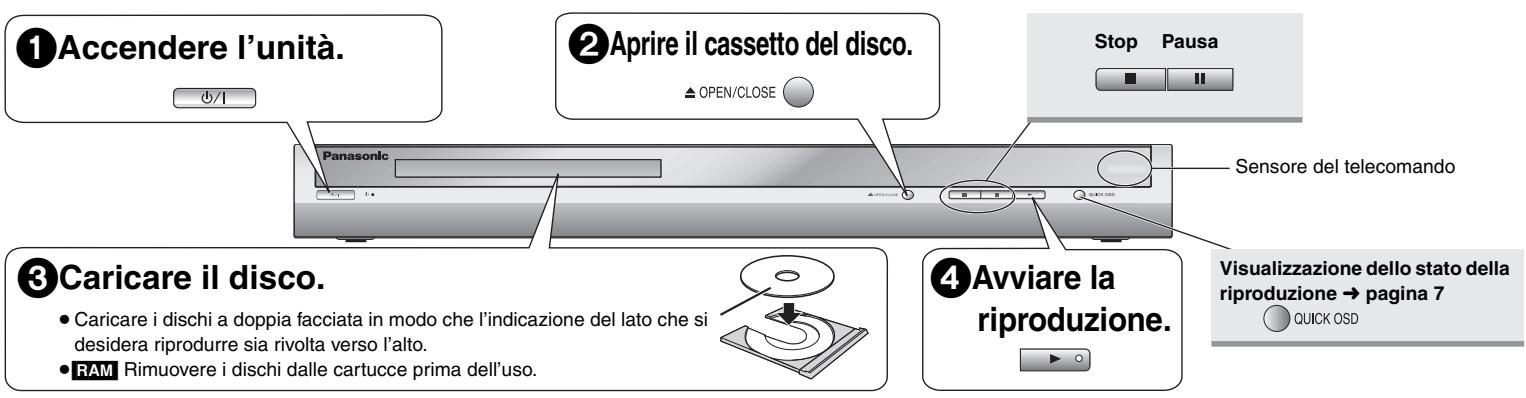

Riproduzione semplice

Salto

• RAM DVD-RW (VR) È possibile saltare fino ai marcatori.

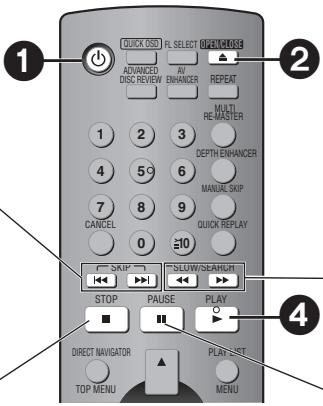

Stop

La posizione viene memorizzata quando sul display lampeggia l'indicazione " > ".

• Per riprendere la riproduzione premere [▶] (PLAY).
• Per cancellare la posizione memorizzata premere [■].
• La posizione rimane memorizzata anche se l'unità viene spenta (solo riproduzione normale).

Ricerca (durante la riproduzione) Moviola (durante la pausa)

Fino a 5 passi - Premere [▶] (PLAY) per riavviare la riproduzione. VCD Moviola: solo in avanti MPEG4 DivX Moviola: Non operativa.

Interruttore di attesa/accensione (O/I)

Premere per commutare l'unità alla modalità di accensione a quella di attesa o viceversa. Nella modalità di attesa, l'unità continua a consumare una piccola quantità di corrente.

Indicatore di attesa/accensione (b)

Quando l'unità è collegata ad una fonte di alimentazione c.a., quello indicatori si illumina nella modalità di attesa e si spegne quando si accende l'unità.

• Per riprodurre contenuti JPEG e video MPEG4 o DivX su DVD-RAM che contengono sia RAM che un altro formato (ad esempio JPEG), selezionare "Play as Data Disc" (→ Pagina 15, Other Menu).
• L'indicazione "D.MIX" sul display segnala che è possibile effettuare il down-mix su due canali di una traccia audio con tre o più canali (→ Pagina 19, Glossario).
• Durante la visualizzazione dei menu, i dischi continuano a girare. Al termine, premere [■] per proteggere il motore dell'unità e lo schermo televisivo.
• È possibile che il numero totale dei titoli dei dischi +R / +RW non venga visualizzato correttamente.

In caso di difficoltà, fare riferimento alla guida per la risoluzione di problemi (→ Pagina 20 e 21).

Spostamento tra gruppi WMA MP3 JPEG MPEG4 DivX	Non operativo quando è attiva la pausa.
Fotogramma per fotogramma ( quando è attiva la pausa) RAM DVD-RW (VR) DVD-V VCD	● VCD solo in avanti
Selezione delle opzioni sullo schermo	Selezione conferma	Ritorno alla schermata precedente
Immissi- one di numeri	① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑩	RAM DVD-RW (VR) DVD-A DVD-V VCD CD Ad esempio, per selezionare 12: [≥10] → [1] → [2] WMA MP3 JPEG MPEG4 DivX Ad esempio, per selezionare 123: [1] → [2] → [3] → [ENTER]
Menu del disco	DIRECT NAVIGATOR TOP MENU	DVD-A DVD-V Consente di visualizzato il menu principale di un disco. RAM DVD-RW (VR) Consente di riproduire i programmi (→ paglia 11).
	PLAY LIST MENU	DVD-V Consente di visualizzato il menu di un disco. RAM DVD-RW (VR) Riproduce un elenco di riproduzione (→ paglia 11).
	RETURN	VCD con controllo di riproduzione Consente di visualizzato il menu di un disco.
Display dell'unità principale	FL SELECT	Visualizzazione del numero ↑ ↓ Visualizzazione del tempo	Schermata di informazioni JPEG	SUBTITLE

Funzioni rapide

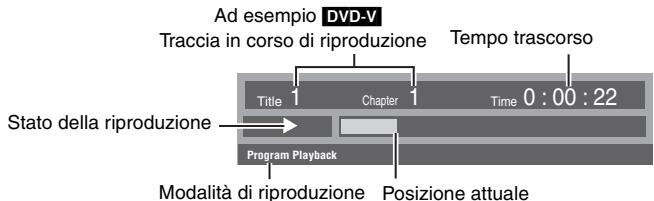

Premere [QUICK OSD].

Di base (Basics) Dettagli (Details) Non attiva

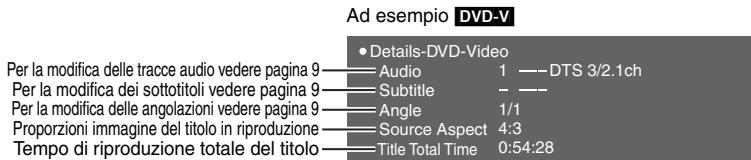

Di base (Basics)

Dettagli

MPEG4 DivX: le informazioni su video e audio non vengono visualizzate durante la ricerca.

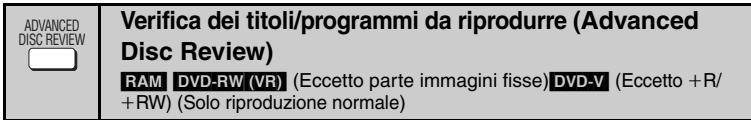

1. Premere [ADVANCED DISC REVIEW]. 2. Premere [▶] (PLAY) quando si individua un titolo/programma da riprodurre. - È inoltre possibile effettuare la verifica dei titoli agli 10 minuti. Selezionare "Interval Mode" (→ pagina 16, "Advanced Disc Review" nella scheda "Disc"). - A seconda della posizione di riproduzione, questa funzione potrebbe non essere operativa. - RAM DVD-RW (VR): questa funzionalità non è disponibile durante la riproduzione di un elenco di riproduzione (→ pagina 11).

Funzioni rapide

Premere [AV ENHANCER] per selezionare "Auto", "User1", "User2" o "User3".

Funzioni

AV Enhancer Auto

Off: annullato.

Auto: vengono configurate le impostazioni audio e video ottimali.

User1*: consigliato per video (DVD-V) (preimpostato).

User2*: ideale per la musica (preimpostato).

User3*: consigliato per video (RAM DVD-RW (VR)) (preimpostato).

*È possibile modificare le impostazioni per User 1 a 3 in base alle proprie preferenze.

(→ pagina 15, "AV Enhancer" in Other Menu).

Quando la funzione AV Enhancer (Auto) è attiva, non è possibile modificare le impostazioni indicate di seguito.

Impostazioni audio:

• A seconda della modalità di registrazione del disco, questa funzione potrebbe non essere disponibile.

DEPTH ENHANCED

Riduzione del rumore di fondo (Depth Enhancer)

Consente di ridurre il rumore di fondo per dare una sensazione di maggiore profondità. Premere [DEPTH ENHANCER] e selezionare un valore da "0" a "+4".

Depth Enhancer

• Se si modifica questa impostazione, "Picture Mode" (→).[2] Launched in 1985, the "Picture Menu", viene modificato automaticamente in "User".

Avvio della coproduzione da un gruppo selezionato

DVD-A WMA MP3 JPEG MPEG4 DivX

Le cartelle dei dischi WMA/MP3, JPEG, MPEG4 e DivX vengono gestite come "Gruppi".

1. Mentre la riproduzione è interrotta, premere [GROUP].

2. Premere [▲▼] o i pulsanti numerati per selezionare un gruppo e premere [ENTER].

DVD-A: Per riprodurre tutti i gruppi (→ pagina 12, Riproduzione di tutti i gruppi)

Funzioni

Group Search -1

MULTI RE-MASTER

Riproduzione di audio più naturale (Multi Re-master)

RAM DVD-RW (VR) DVD-V (Solo dischi registrati a 48 kHz)

DVD-A (Solo dischi registrati a 44,1 kHz e 48 kHz) VCD CD

WMA MP3 (Registrazione con frequenze diverse da 8, 16 e 32 kHz)

RAM DVD-RW (VR) DVD-A DVD-V VCD CD

• Durante la copertura multicanale di questi dischi, la funzione ricrea le frequenze perse durante la registrazione per restituire un suono il più possibile simile all'originale.
• Durante la riproduzione a 2 canali di questi dischi, la funzione restituisce un suono più naturale aggiungendo i segnali ad alta frequenza non registrati sul disco, ad esempio, riproducendo a 96 kHz i DVD-Video registrati a 48 kHz. (→ pagina 19, "Frequenza di campionamento" nel Glossario)

WMA MP3

Questa funzione riproduce le frequenze più elevate perse durante la registrazione per restituire un suono più simile all'originale.

Premere [MULTI RE-MASTER] e selezionare "1", "2" o "3".

Funzioni

Funzioni

Multi Re-master 1

0 1 2 3

Impos-stazione	DVD-A DVD-V CD (LPCM/PPCM) Tipo di musica	Altri dischi Livello dell'effetto
1	Ritmo velocce (ad esempio musica pop e rock)	Basso
2	Ritmi vari (ad esempio jazz)	Medio
3	Ritmo lento (ad esempio musica classica)	Alto
Off	Non attivo	Non attivo

• Nel caso di collegamento con terminali DIGITAL AUDIO OUT, questa funzione potrebbe non essere operativa.
• A seconda della modalità di registrazione del disco, questa funzione potrebbe non essere disponibile.
• La funzionalità non è utilizzabile quando la funzione Advanced Surround (→ pagina 14) è attiva.

MANUAL SKIP

Avanzamento di 30 secondi RAM DVD-RW (VR)

DVD-V (Eccetto +R/+RW)

Funzione utile se si desidera saltare la pubblicità.

Durante la riproduzione, premere [MANUAL SKIP].

• A seconda della posizione di riproduzione questa funzione potrebbe non essere operativa.

Ripetizione della riproduzione (Solo quando è possibile visualizzare il tempo di riproduzione trascorso. JPEG: Funzione con tutti i contenuti JPEG, ma non consente di visualizzare il tempo trascorso).

Premere [REPEAT] per selezionare l'elemento da riprodurre nuovamente.

Funzioni

Ripeti

Off

Modifica della velocità di riproduzione

RAM DVD-RW (VR) DVD-V

Durante la riproduzione, premere [PLAY SPEED] e selezionare "Fast", "Normal" o "Slow". Regolazioni di precisione

Mentre il menu è visualizzato

Premere [▶] per aumentare e ridurre la velocità di riproduzione da x 0.6 a x 1.4 a passi da 0,1.

Normal

√Fast

Slow

• Premere [▶] (PLAY) per tornare alla riproduzione normale.
• Dopo aver cambiato la velocità
• Le funzioni Multi Re-master (→ pagina 8), Advanced Surround (→ pagina 14) e Sound Enhancement (→ pagina 14) non sono operative.
• L'uscita audio passa a 2 canali. (L'uscita digitale passa a PCM.)
• La frequenza di campionamento di 96 kHz viene convertita a 48 kHz.
• A seconda della modalità di registrazione del disco, questa funzione potrebbe non essere disponibile.

Zoom RAM DVD-RW (VR) DVD-V VCD MPEG4 DivX

Consente di ingrandire le immagini letterbox per adattarle allo schermo.

Premere [ZOOM] per selezionare le proporzioni immagine preimposte o "Auto". (Just Fit Zoom)

RAM DVD-RW (VR) DVD-V VCD

Auto → 4:3 Standard → European Vista → 16:9 Standard → Cinemascope2 → Cinemascope1 → American Vista

MPEG4 DivX

Standard → Original Full

Regolazioni di precisione (Manual Zoom)

Premere [▲▼] per regolare e visualizzare. (Premere e tenere premuto il pulsante per aumentare la velocità di regolazione.)

• da ×1,00 a ×1,60 (a passi da 0,01), da ×1,60 a ×2,00 (a passi da 0,02)

MPEG4 DivX solo

da ×2,00 a ×4,00 (a passi da 0,05)

• In base al televisore collegato e alle sue impostazioni, potrebbe non essere possibile ingrandire fino a ×4,00

Selezione dell'angolazione DVD-V (con angolazioni multiple) Rotazione dell'immagine fissa JPEG / avanzamento DVD-A

Premere [ANGLE/PAGE] per selezionare l'angolo o ruotare/avanzare l'immagine fissa.

Ad esempio DVD-V

Modifica della traccia audio

DVD-A DVD-V DivX (traccia audio multipla)

RAM DVD-RW (VR) VCD

Premere [AUDIO] per selezionare la traccia audio.

RAM DVD-RW (VR) VCD

È possibile utilizzare questo pulsante per selezionare "L", "R" o "LR".

DivX

Mentre il menu è visualizzato

Premere [◀ ▶] e selezionare "L", "R" o "LR".

Mentre il menu è visualizzato

Premere [▶] per impostare su "On" o "Off" la musica cantata. Per ulteriori dettagli, fare riferimento alle istruzioni del disco.

Tipo/dati del segnale

LPCM/PPCM/Digital/DTS/MP3/MPEG: Tipo di segnale kHz (frequenza di campionamento)/bit/ch (numero di canali)

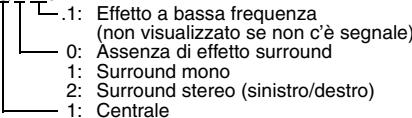

Esempio: 3/2 1ch

2: Anteriore sinistro+Anteriore destro 3: Anteriore sinistro+Anteriore destro+Centrale

DivX Se si modifica l'audio di un disco video DivX, l'avvio della riproduzione potrebbe richiedere qualche secondo.

Modifica della lingua dei sottotitoli DVD-V DivX (con sottotitoli)

VCD (Solo per SVCD con sottotitoli) RAM DVD-RW (VR) (attivo/disattivato solo con dischi che contengono le informazioni di attivazione/disattivazione dei sottotitoli)

DVD-V VCD DivX

Premere [SUBTITLE] per selezionare la lingua dei sottotitoli.

• Su dischi +R/+RW potrebbe essere visualizzato un numero anche per i sottotitoli non visualizzati.

Per nascondere/visualizzare i sottotitoli

Premere [▲▼] per selezionare "On" o "Off".

RAM DVD-RW (VR)

Premere [SUBTITLE] per selezionare "On" o "Off".

Non è possibile registrare le informazioni di attivazione/disattivazione dei sottotitoli utilizzando registratori DVD Panasonic.

Riproduzione veloce (solo quando è possibile visualizzare il tempo di riproduzione trascorso) (eccetto MPEG4 DivX, +R/+RW)

Premere [QUICK REPLAY] per spostarsi indietro di alcuni secondi.

• A seconda della modalità di registrazione del disco, quella funzione potrebbe non essere disponibile.

Uso dei menu di navigazione

TOP MENU

MENU

Riproduzione di dischi dati WMA MP3 JPEG MPEG4 DivX

Per riprodurre contenuti JPEG e video MPEG4 o DivX su DVD-RAM che contengono sia RAM che un altro formato (ad esempio JPEG) oppure per riprodurre dischi HighMAT, senza utilizzare la funzionalità HighMAT, selezionare "Play as Data Disc" (→ pagina 15, Other Menu).

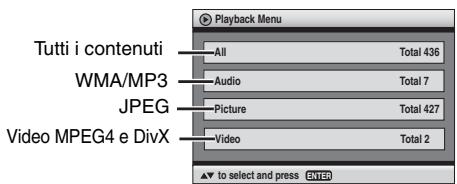

Riproduzione degli elementi in base a un ordine (Playback Menu)

Mentre il menu è visualizzato, premere [▲▼] per selezionare "All", "Audio", "Picture" o "Video" e premere [ENTER].

• Per attivare o chiudere la schermata, premere [TOP MENU].

Riproduzione dall'elemento selezionato (Navigation Menu)

1 Premere [MENU]. 2 Premere [▲▼◀▶] per selezionare il gruppo e premere [ENTER]. 3 Per riprodurre nell'ordine i contenuti del gruppo, premere [ENTER].

• Per avviare la riproduzione a partire dall'elemento selezionato, selezionare l'elemento con [▲▼] e premere [ENTER].

Gruppo Elemento

• Premere [ANGLE/PAGE] per avanzare di una pagina alla volta.
• Per ascoltare file WMA/MP3 mentre si visualizza un'immagine JPEG sullo schermo
• Selezionare un'immagine JPEG e poi selezionare WMA/MP3.
• (Non effettuare la selezione nell'ordine inverso.)
• Per uscire dalla schermata, premere [MENU].

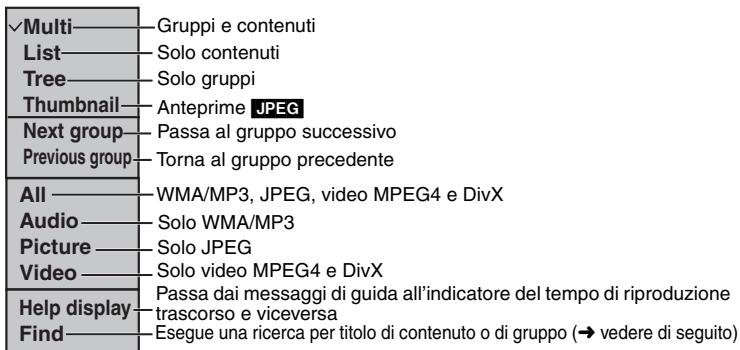

Utilizzo dei menu secondari

1 Premere [MENU]. 2 Premere [FUNCTIONS]. 3 Premere [▲▼] per selezionare una voce e premere [ENTER].

Ricerca per contenuto o titolo del gruppo

1 Premere [MENU].

• Premere [◀ ▶] per evidenziare il titolo di un gruppo o di un contenuto ed eseguire la ricerca rispettivamente all'interno del gruppo o del contenuto.

2 Premere [FUNCTIONS].

3 Premere [▲▼] per selezionare "Find", quindi premere [ENTER].

4 Premere [▲▼] per selezionare un carattere, quindi premere [ENTER].

Ripetere il procedimento per immettere un altro carattere. - Vengono ricercate anche le lettere minuscole. - Premere [▲▼] per passare tra A, E, I, O e U. - Premere [4] per cancellare un carattere. - Cancellare l'asterisco (*) per cercare i titoli che cominciano con quel carattere.

5 Premere [▶] per selezionare "Find", quindi premere [ENTER]. Verrà visualizzata la schermata con i risultati della ricerca.

6 Premere [▲▼] per selezionare i contenuti o il gruppo, quindi premere [ENTER].

Riproduzione di CD

Con la riproduzione CD text vengono visualizzati i titoli.

1 Premere [MENU]. 2 Premere [▲▼] per selezionare la traccia, quindi premere [ENTER]. - Premere [ANGLE/PAGE] per avanzare di una pagina alla volta. - Per uscire dalla schermata premere [MENU].

Esempio di CD text

Premere [FUNCTIONS] per passare dai messaggi di guida all'indicatore del tempo di riproduzione trascorso e viceversa.

TOP MENU

MENU

Riproduzione di dischi HighMATTM

WMA MP3 JPEG

Mentre il menu è visualizzato

Premere [▲▼▲▶] per effettuare la selezione, quando premere [ENTER].

Menu:

Passa al menu successivo che visualizza un elenco di coproduzione o un'alto menu.

Elenco di riproduzione: la riproduzione ha inizio.

• Per tornare alla schermata del menu, premere [TOP MENU], quando premere più volte [RETURN].
• Per cancellare lo sfondo del menu, premere [FUNCTIONS]. Lo sfondo cambia e diventa quello registrato sul disco.
• Per attivare o chiudere la schermata, premere [TOP MENU].

Selezione dall'elenco

1 Durante la riproduzione, premere [MENU]. 2 Premere [▲], quindi [▲▼] per spostarsi tra gli elenchi "Playlist", "Group" e "Content". 3 Premere [▶], quindi [▲▼] per selezionare una voce e premere [ENTER]. - Premere [ANGLE/PAGE] per avanzare di una pagina alla volta. - Per uscire alla schermata premere [MENU].

DIRECT NAVIGATOR

PLAY LIST

Riproduzione di dischi RAM/DVD-RW (DVD-VR)

RAM DVD-RW (VR)

I titoli appaiono solo se sono stati immessi. Non è possibile modificare gli elenchi di riproduzione e i titoli.

Riproduzione dei programmi

1 Premere [DIRECT NAVIGATOR]. 2 Premere [▲▼] o i pulsanti numerati per selezionare il programma.

• Premere [ANGLE/PAGE] per avanzare di una pagina alla volta.
• Per selezionare un numero di 2 cifre Ad esempio 23: [≥10] → [2] → [3]
• Premere [▶] per visualizzare i contenuti del programma.

3 Premere [ENTER].

Riproduzione di un elenco di riproduzione

(Solo se il disco include un elenco di riproduzione)

1 Premere [PLAY LIST]. 2 Premere [▲▼] o i pulsanti numerati per selezionare l'elenco di riproduzione.

• Premere [ANGLE/PAGE] per avanzare di una pagina alla volta.
• Per selezionare un numero di 2 cifre Ad esempio 23: [≥10] → [2] → [3]

3 Premere [ENTER].

Riproduzione di una scena

1 Seguire i passi 1 a 2 (→ in precedenza, Riproduzione di un elenco di riproduzione). 2 Premere [▶]. 3 Premere [▲▼] per selezionare "Scene List", quindi premere [ENTER].

• Selezionare "Contents" per visualizzare i contenuti del programma.

4 Premere [▲▼] per selezionare una scena, quindi premere [ENTER].

Uso dei menu di navigazione

Suggerimenti per la creazione di dischi dati

• Nel caso un gruppo sia stato creato in una posizione lontana dalla cartella principale come "002 group" nell'illustrazione che segue, l'ottavo elemento viene visualizzato sulla medesima linea verticale nella schermata di menu.
• L'ordine di visualizzazione nella schermata dei menu e nella schermata del computer potrebbe essere differente.
• La presente unità non è in grado di riprodurre file registrati con il metodo di scrittura a pacchetti DVD-RAM
• I dischi devono essere conformi allo standard UDF 2.0. CD-R/RW
• I dischi devono essere conformi alla norma ISO9660 livello 1 o 2 (eccettuati i formati estesi).
• Questa unità è compatibile con i dischi multissessione, ma in presenza di un numero elevato di sessioni l'inizio della riproduzione richiede più tempo. È consigliabile mantenere al minimo il numero di sessioni DVD-R/RW
• I dischi devono essere conformi allo standard UDF bridge (UDF 1.02/ISO9660).
• Questa unità non è compatibile con dischi multisessione. Verrà riprodotta unicamente la sessione predefinita.

Assegnazione di nomi a cartelle e file (Questa unità considera i file come contenuti e le cartelle come gruppi.) Al momento della registrazione, aggiungere un prefisso alla cartella e ai nomi dei file. Per tali prefissi, utilizzare numeri che abbiano una stessa quantità di cifre e nell'ordine in cui si intende riprodurli. Talvolta, questo criterio potrebbe non fornire i risultati desiderati.

WMA (Estensione: ".WMA" o ".wma") - Velocità di compressione compatibile: tra 48 kbps e 320 kbps - Non è possibile riprodurre file WMA con protezione anticopia. - Questa unità non è compatibile con la tecnologia Multiple Bit Rate (MBR: un file con lo stesso contenuto codificato con più bit rate diversi).

MP3 (Estensione: ".MP3" o ".mp3")

• Velocità di compressione compatibile: tra 32 kbps e 320 kbps
• Questa unità non è compatibile con i tag ID3.

JPEG (Estensione: ".JPG", ".jpg", ".JPEG" o ".jpeg")

• È possibile visualizzare file JPEG ripresi con una videocamera digitale conforme allo standard DCF versione 1.0.
• È possibile che non vengano visualizzati i file alterati, modificati o salvati con software di elaborazione di immagini.
• Questa unità non è in grado di visualizzare le immagini in movimento, MOTION JPEG e altri formati simili, immagini fisse non JPEG (ad esempio TIFF) o produrre immagini con audio associato.

MPEG4 (Estensione: ".ASF" o ".asf")

• È possibile riprodurre dati MPEG4 [conformi alle specifiche SD VIDEO (standard ASF)/sistema video MPEG4 (Simple Profile)/sistema audio G.726] registrati con videocamera SD multi camera o videoregistratori DVD Panasonic.
• La data di registrazione può differire da quella effettiva.

DivX (Estensione: ".DIVX", ".divx", ".AVI" o ".avi")

• È possibile riprodurre dati DivX creati con ver. 3.11, 4.x, 5.x [sistema video DivX/audio MP3, Dolby Digital o MPEG].
• La funzione GMC (Global Motion Compensation) non è supportata.
• Potrebbe essere impossibile visualizzare correttamente file DivX di dimensioni superiori a 2 GB o privi di indice.
• Questa unità è compatibile con tutte le risoluzioni, fino a un massimo di 720 × 480 (NTSC)/720 × 576 (PAL).
• È possibile selezionare fino a 8 tipi di audio e sottotitoli.

Modifica delle sequenze di riproduzione

Riproduzione di tutti i gruppi/programmata/casuale

DVD-A DVD-V VCD CD WMA MP3 JPEG MPEG4 DivX

Mentre la riproduzione è interrotta, premere [PLAY MODE].

Tutti gruppi (DVD-A) → Programmata → Casuale

Non attiva (Riproduzione normale)

• Disabilitare la modalità di riproduzione HighMAT per utilizzare la riproduzione casuale e programmata. Selezionare "Play as Data Disc" in Other Menu (→ pagina 15).

Riproduzione di tutti i gruppi DVD-A: premere [▶] (PLAY).

■ Riproduzione programmata (fino a 32 elementi)

1. Premere i pulsanti numerati per selezionare gli elementi (→ pagina 7, Immissione di numero). Ripetere questo passo per programmare altri elementi.

2. Premere [▶] (PLAY).

Selezione di tutti gli elementi del disco, nel titolo o nel gruppo

Premere [ENTER] e [▲▼] per selezionare "ALL", quindi premere di nuovo [ENTER] per confermare.

Modifica del programma

Premere [▲▼] per selezionare un elemento.

- Per modificare un elemento, ripetere il passo 1. - Per cancellare un elemento, premere [CANCEL] oppure selezionare "Clear" e premere [ENTER]. - Premere [ANGLE/PAGE] per avanzare di una pagina alla volta.

Cancellazione dell'intero programma

Selezionare "Clear all" e premere [ENTER]. L'intero programma viene cancellato anche quando si spegne l'unità o si apre il cassetto del disco.

■ Riproduzione casuale

1 DVD-A DVD-V WMA MP3 JPEG MPEG4 DivX Premere i tasti numerici per selezionare un gruppo o un titolo (⇒ pagina 7, Immissione di numero).

2 Premere [▶] (PLAY).

Ad esempio DVD-V

Ad esempio DVD-V

Per uscire alla modalità di riproduzione di tutti i gruppi, programmata o casuale

Premere [PLAY MODE] più volte quando la riproduzione è interrotta.

Utilizzo dei menu sullo schermo

1

Premere.

2

3

Effettuare le impostazioni.

4

Premere per uscire.

Gli elementi visualizzati variano in base al tipo di software.

Menu principali

Program, Group, Title Chapter, Track Playlist, Content
Time	Per键盘 o ridurre la velocità di avanzamento* (Time Slip solo per la riproduzione)1. Premere [ENTER] due volte per visualizzare l'indicatore Time Slip.2. Premere [▲▼] per selezionare il tempo e premere [ENTER]. • Tenere premuto [▲▼] per modificare più velocamente l'impostazione.Per iniziare da un punto specifico* (Time Search)Per cancellare la visualizzazione del tempo restante/trascorso
Video	Per visualizzato il numero di pixelDivX Vengono visualizzatianche i fps (fotogrammi al secondo).
Audio	(→一页 9, Modifica della traccia audio)
	Per visualizzato il bitrate o la frequenza di campionamento attuale
Still Picture	Per modificare l'immagine fissa visualizzata
Thumbsail	Per visualizzato le anteprime
Subtitle	(→一页 9, Modifica della lingua dei sottotitoli)
Marker (VR)	Per richiamare un marcatore registrato con i videoregistratori DVD
Angle	(→一页 9, Selezione dell'angolazione)
Rotate Picture	(→一页 9, Rotazione dell'immagine fissa)
Slideshow	Per attivare/disattivare la visualizzazione di una successione di immagini fisseter modificare il tempo tra un'immagine fissa e l'altra (0 a 30 sec)
Other Settings	(→a destra)

• Eccetto +R/+RW

Altre impostazioni (Other Settings)

Play Speed	(→仅次于 9, Modifica della velocità di riproduzione)
■ Play Menu(Soltanto quando più essere visualizzato il tempo di riproduzione trascorso, JPEG si possono utilizzare le funzioni Repeat e Marker.)
Repeat	(→仅次于 8, Ripetizione della riproduzione)
A-B RepeatEccetto MPEG4DivX	Per ripetere una sezione specificaPremere [ENTER] sui punti di inizio e fine.Premere di nuovo [ENTER] per annullare.RAM DVD-RW (VR) (parte immagini fisse): non operativa.
MarkerEccetto RAMDVD-RW (VR)	Per marcare fino a 5 posizioni di ripetizione della riproduzionePremere [ENTER]. (L'unità è pronta per accettare iMarcatori.)Per marcare una posizione: [ENTER] in corrispondenza del punto desideratoPer marcare un'altra posizione: [▲▶] per selezionare “*”→ [ENTER]Per richiamare un marcatore: [▲▶]→ [ENTER]Per cancellare un marcatore: [▲▶]→ [CANCEL]Questa funzione non è utilizzato durante le riproduzioni in modalità programmatica e casuale.Imarcatori aggiunti vengono cancellati quando siCTL a cassetto del disco o si attiva la modalità di attesa dell'unità.
AdvancedDisc Review	(→仅次于 7, Verificata dei titoli/programmi da riproduurre)

Utilizzo dei menu sullo schermo

Picture Menu

Picture Mode	Normal: Immagini normali Cinema1: Sfuma le immagini e miglioria i dettagli nelle scene scure. Cinema2: Rende più nitide le immagini e miglioria i dettagli nelle scene scure. Animation: Ideale per le animazioni Dynamic: Aumenta il contrastto per immagini più incisive. User (Premere [ENTER] per selezioniare “Picture Adjustment”) (→ di seguito)
	Picture Adjustment Contrast: Aumenta il contrasto tra zone chiare e scure dell'immagine (da -7 a +7). Brightness: Aumenta la luminosità dell'immagine (da 0 a +15). Sharpness: Regola la nitidezza dei marginini delle linee orizzontali. (da -7 a +7) Colour: Regola le tonalità dei colori dell'immagine (da -7 a +7). Gamma: Regola la luminosità delle aree scure (da 0 a +5). Depth Enhancer (→ paglia 8, Riduzione del rumore di fondo) MPEG DNR: Riduce gli artefatti e le sbavature intorno a zone contrastate dell'immagine (da 0 a +3).
Video Output Mode	*480p/525p/576p/625p (progressivo) *480i/525i/576i/625i (interlacciata) Quando si selezione “xxx*p” (progressivo) e viene visualizzata una schermata di conferma, selezioneare “Yes” solo se si sta effettlando il collegamento a un tevisore compatible con uscita progressiva. *1 dati visualizzati dipendono alla posizione geografica e dal disco in riproduzione. Viene visualizzato uno dei dati significati in precedenza.
Transfer Mode	Se è stato scelto “xxx*p” (progressivo) o (→ in alto), selezioneare il metodo di conversione dell'uscita progressiva adatto al tipo di materiale. Durante la riproduzione di dischi PAL Auto: Rileva contenuti filmici a 25 fotogrammi al secondo e li convertere nel formato corretto. Video: Selezionale la funzione quando si sta utilizzato Auto e il contentuto video appeare distorto. Durante la riproduzione di dischi NTSC Auto1 (normale): Rileva contenuti filmici a 24 fotogrammi al secondo e li convertere nel formato corretto. Auto2: Compatible con contentuti filmici a 30 o 24 fotogrammi al secondo. Video: Selezionale la funzione quando si sta utilizzato Auto1 o Auto2 e il contentuto video appeare distorto.
Source Select	Se si selezione “Auto”, il metodo di createzione dei contentuti DivX viene individuato e riprodotto automaticamente. Se l'imagine è distorta, selezioneare “I (interlacciata)” or “P (progressivo)” a seconda del metodo di creatione utilizzato per la registrazione del disco. Auto I (Interlace) P (Progressive)

Audio Menu

Advanced Surround	RAM DVD-RW (VR) DVD-V VCD (2 o più canali) Per ottener e un effetto surround utilizzando 2 alltoparanti anteriors (SP) o cuffie (HP) (collegare l'unità all'apparecchio dotato di presa per cuffie). SP (Altoparlante) 1 Natural SP 2 Enhanced HP (Cuffia) 1 Natural HP 2 Enhanced Off • Se si utilizzato dischi registrati con effetto surround, il suono sembra provenire dagli alltoparanti di entrambi i lati. • Quando si utilizzato culli dell'apparecchio collegato, selezione "HP 1" o "HP 2". • La posizione ottimale è para a circa 3 o 4 volte la distanza fra gli altoparanti anteriore sinistro e destro oppure alla larghezza del televisore se si utilizzato gli alltoparanti di quest's ultimately. • Non utilizzato in combinazione con effetti surround di altri apparecchi.
Dialogue Enhancer	Per facilitare l'ascolto dei dialoghi nei film DVDV (Dolby Digital, DTS, MPEG, a 3 o più canali, con dialoghi registrati sul canale centrale) DivX (Dolby Digital, a 3 o più canali, con dialoghi registrati sul canale centrale) On ←→ Off
Multi Re-master	(→ pagina 8, Riproduzione di audio più naturale)
Sound Enhancement	È possibile ottenere un suono più chiaro aggiuungendo segnali a frequenza più elevata non registrati sul disco. Eccetto MPEG4 DivX On ←→ Off • La funzionalità non è utilizzato quando è attiva la funzione Multi Re-master (→ pagina 8) o Advanced Surround (→ in alto). • A seconda della modalità di registrazione del disco, quella funzione potrebbe non essere disponibile.
Digital Filter	Con collegamenti 2 ch o 5.1ch AUDIO OUT (→ pagina 4, 5) Normal: Timbro nitido. Slow: Crea un'atmosfera adatta all'ascolto di brani musicali, con una sensazione di leggerezza e di profondità del suono.
Attenuator	Con collegamenti 2 ch o 5.1ch AUDIO OUT (→ pagina 4, 5) Attivare la funzione se il suono è distorto. On ←→ Off

Display Menu

Information	On ←→ Off
Subtitle Position	da 0 a -60 (a passi di 2)
Subtitle Brightness	Auto, da 0 a -7
4:3 Aspect	Per selezionare la modalità di visualizzazione di immagini create per gli schermi a 4:3 su un teilevisore 16:9 Normal: Allunga lateralmente le immagini. Auto: L'impostazione standard è "Shrink". Questa impostazione viene tuttavia modificata automaticamente in "Zoom" se l'immagine è in formato letterbox. Shrink: Le immagini sono visualizzate al centro dello schermo. Zoom: Amplia l'immagine in formato 4:3.
Just Fit Zoom (→一页 9, Zoom)
Manual Zoom (→一页 9, Zoom)
Bit Rate Display	RAM DVD-RW (VR) DVD-V VCD MPEG4 DivX On ← → Off
GUI See-through	Off, On, Auto
GUI Brightness	da -3 a +3
Quick OSD (→一页 7, Visualizzazione dello stato della riproduzione)
■ Other Menu
AV Enhancer	Per preimpostare le configurazioni è possibile preimpostare gli effetti video/audio preferiti in "User1", "User2" e "User3". Operazioni preliminari Regolare le impostazioni indicate di seguito in base alle propria preferenze. (Quando "Auto" è selezionato, la funzione non è disponibile.) Impostazioni audio: Multi Re-master (→一页 8, Riproduzione di audio più naturale) Advanced Surround/Dialogue Enhancer/ Sound Enhancement (→一页 14, Audio Menu) Impostazioni video: Depth Enhancer (→一页 8, Riduzione del rumore di fondo) Picture Mode (→一页 14, Picture Menu) 1. Selezionale "Save Settings" e premere [ENTER]. 2. Premere [▲▼] per selezionare la posizione dell'impostazione (User1, User2 p User3) e premere [ENTER]. 3. Seguire le istruzioni sullo schermo e premere [ENTER] per ultimo. Per richiamare le impostazioni (→一页 8, Richiamo delle impostazioni audio/video consigliate) Per confermare le impostazioni 1. Premere [▲▼] per selezionare "User1", "User2" o "User3" e premere [ENTER]. 2. Selezionale "Save Settings" e premere due volte [ENTER]. Per uscire alla schermata, selezionare "No" e premere [ENTER].
Setup	(→一页 16, Modifica delle impostazioni dellettore)
Play as DVD-Video o Play as DVD-Audio	Selezionale "Play as DVD-Video" per riproduire contenuti DVD-Video su DVD-Audio.
Play as DVD-VR Play as HighMAT O Play as Data Disc	Per riproduire contenuti JPEG e video MPEG4 o DivX su DVD-RAM che contengono via RAM che un'alto tipo (ad esempio JPEG) oppure per riproduire dischi HighMAT sulla utilizzare la funazionalità HighMAT, selezionare "Play as Data Disc".

Prodotto sotto licenza della Dolby Laboratories. "Dolby" ed il simbolo dopbia D sono marchi registrati della Dolby Laboratories.
"DTS" e "DTS Digital Surround" sono marchi di fabbrica registrati di Digital Theater Systems, Inc.
Questo prodotto incorpora la Tecnologia di protezione del copyright tutelata mediante i diritti sul metodo di certe patenti U.S. ed altri diritti di proprietà intellettuale detenuiti alla Macrovision Corporation ed altri detentori di diritti. L'uso di questa Tecnologia di protezione del copyright devese essere autorizzato alla Macrovision Corporation, ed è destinato esclusivamente all'uso domestico ed altri usi limitati, a meno che altrimenti autorizzato alla Macrovision Corporation. La ricomposizione è il disassemblaggio sono proibiti.
MPEG Layer-3, TECHNOIA di comprese audio con licenza della Fraunhofer IIS e Thomson multimedia.
L'uso di questo prodotto viene concenso in base alla licenza MPEG-4 Visual Patent Portfolio license per uso personale e non commerciale da parte di un privato per (i) la codifica di video in conformità allo standard MPEG-4 Visual Standard ("Video MPEG-4") e/o (ii) la decodifica di video MPEG-4 codificato da un privato nell'ambito di attività personalienza fini commerciali e/o ottenuto da un provider di contenuti video MPEG-4 titolare da una licenza MPEG LA.Non viene concessions, né esquisitamente né Implicitamente, alcuna licenza per qualiasiarsi altre uso. Per ulteriori informazioni sulle licenze e sull'uso promozionale, interno e commerciale di questo prodotto, rivolgersi a MPEG LA, LLC. Vedere http://www.mpegla.com.
HighMAT™ e il logo HighMAT sono marchi di fabbrica o marchi di fabbrica registrati della Microsoft Corporation negli Stati Uniti e/o in altri Paesi.	HIGH MAT AUDIO·IMAGE
Windows Media e il logo Windows sono marchi di fabbrica o marchi di fabbrica registrati di Microsoft Corporation negli Stati Uniti e/o in altri Paesi. WMA è un formato di compressione sviluppato da Microsoft Corporation. Raggiunge la medesima qualità del suono di un file MP3 con dimensioni del file inferiori ad un MP3.	Designed for Windows MediaTM
HDCD®, HDCD®, High Definition Compatible Digital® e Pacific Microsonics™ sono marchi di fabbrica registrati o marchi di fabbrica di Pacific Microsonics, Inc. negli Stati Uniti e/o in altri Paesi. Sistema HDCD prodotto su licenza di Pacific Microsonics, Inc. Questo prodotto è coperto da uno o più dei brevetti segunti: Brevetti statunitensi No. 5,479,168, 5,638,074, 5,640,161, 5,808,574, 5,838,274, 5,854,600, 5,864,311, 5,872,531, Brevetto australiano No. 669114, con altri brevetti in corso di registrazione.
Prodotto Official DivX CertifiedTM. Riproduce contentu video DivX®5, DivX®4, DivX®3, e DivX® VOD (in conformità ai requisiti tecnici DivX CertifiedTM). DivX, DivX Certified e i loghi associati sono marchi commerciali di DivXNetworks, Inc. e vengono utilizzati con licenza.

Modifica delle impostazioni del lettore

1

SETUP

Mostra il menu Setup.

2

Seleziona

Selezionare l'ora.

3

Seleziona

Selezionare la voce.

4

uare le impostazioni.

5

Premere per uscire.

• Le impostazioni rimangono invariate anche se si attiva la modalità di attesa dell'unità.
• Le opzioni sottolineate sono nelle preimpostate.

La funzione QUICK SETUP consente la successiva impostazione delle voci nella sezione ombreggiata.

Scheda "Disc"

Audio Selezionare la lingua della traccia audio.	English Spanish Original*1	French Polish Other***	German Swedish Other***	Italian Dutch
Subtitle Selezionare la lingua dei sottotitoli.	Automatic*3 Italian Dutch	English Spanish Other***	French Polish Other***	German Swedish
Menu Selezionare la lingua dei menu dei dischi.	English Spanish Other****	French Polish Other***	German Swedish	Italian Dutch
Advanced Disc Review Selezionare la modalità di verifica (→ paglia 7).	Intro Mode: Revisione di agli titolo/programma. Interval Mode: Revisione agli 10 minuti.
Ratings Impostare un livello di accesso per limitarare la riproduzione DVD- video. •Seguire le istruzioni sullo schemo.	Impostazione del livello di accesso (Quando è selezionato il livello 8) 8 No Limit da 1 a 7 0 Lock All: Per impedire la riproduzione dei dischi privi di livello di accesso. Quando si imposta un livello di accesso, viene visualizzata una schermata di immissione della password. Seguire le istruzioni sullo schermo. Non dimincare la password. Se un DVD-Video ha un livello di accesso inferiore a quello impostato per l'unità, viene visualizzato un messaggio sullo schermo. Seguire le istruzioni sullo schermo.

Scheda "Video"

TV Aspect Selezionale l'impostazione adatta al teilevisore e alle proprie preferenze.	4:3 Pan&Scan: Televisore di formato normale (4:3) I lati dell'immagine widescenvengono tagliati in modo da adattarsi allo schermo (se consentito dal disco). 4:3 Letterbox: Televisore di formato normale (4:3) L'immagine widescen è visualizzata in formato letterbox.
	16:9: Televisore widescen (16:9)
TV Type Effettuare la selezione in base al tipo di teilevisore usato.	Standard (Direct View TV) LCD TV/Projector Plasma TV		CRT Projector Projection TV
Time Delay Se si è collegato un amplificatore AV e uno schermo al plasma, effettuare la regolazione necessaria se il suono non è synchronizzato con le imagini.	0ms 20ms 40ms 60ms80ms 100ms
Video Out (AV/Component) Sceglierie il fornato del segnale video di uscita dai terminali SCART e COMPONENT VIDEO OUT (→ paglia 4).	Video/YPbPrS-Video/YPbPrRGB/No Output
Still Mode Specficare il tipo di immagine visualizzata durante la modalità pausa.	Automatic Field: Le immagini non sono sfocate, ma la qualità non è elevata. Frame: La qualità generale è elevata, ma le immagini potrebbero apparire sfocate.
NTSC Disc Output Sceglierie un'uscita PAL 60 o NTSC per la riproduzione di dischi NTSC.	PAL60: è possibile visualizzare i dischi NTSC su un teilevisore PAL. NTSC: Il segnale in uscita dai dischi NTSC rimane in fornato NTSC.
Picture/Video Output Selezionale il fornato del segnale di output JPEG, MPEG4 e DivX.	Automatic PAL NTSC/PAL60: L'uscita dipenderà dall'impostazione "NTSC Disc Output" (→ in alto). • Modificare QUESTA impostazione se la riproduzione delle imagini non è nitida.

Scheda "Audio"

PCM Digital Output Verificare le limitazioni della ingressso digita deli apparetti collocate utilizzando il terminale COAXIAL o OPTICAL e selezionale la frequenza di campionamento massima dell'uscita digdale PCM.	Off: Up to 48 kHz: Up to 96 kHz: Up to 192 kHz: I segnali dei dischi con protezione anticopia vengono convertiti a 48 or 44,1 kHz. Alcuni apparentei non sono in grado di gestire frequence di campionamento a 88,2 kHz,anche se supportano quella a 96 kHz. Per maggiori informazioni leggere le istruzioni per l'uso del proprio apparecchio.
Dolby Digital Con collegamenti COAXIAL o OPTICAL (→ paglia 5)	Bitstream PCM	Selezionare "Bitstream" se l'appareccchio è in grado di decodificare il bitstream (formato digitale dei dati multicanale). In caso contrario, selezione "PCM". (Se il bitstream è in uscita verso l'apparechiorawnza un decoder, è possibile che vi siano elevati livelli di disturbo in uscita, con rischio di danni sia per gli altoparlanti che per il proprio udito.)
DTS Digital Surround Con collegamenti COAXIAL o OPTICAL (→ paglia 5)	Bitstream PCM
MPEG Con collegamenti COAXIAL o OPTICAL (→ paglia 5)	PCM Bitstream
Dynamic Range Compression	Off On: Regola la chiarezza del suono,anche a basso volmente,tramite la compressione della gamma tra il livello acustico più basso e quello più alto. Particolarmente indicato per la visione notturna. (Disponibile solo con Dolby Digital).
Speaker Setting Scegliere le impostazioni più adatte al proprio systema audio e ambiente di ascolto (→ paglia 18, Modifica delle impostazioni degli altoparlanti in base alle proprie esigenze).	Tipodi di altoparlante Multi-channel: quando sono collegati 3 o più altoparlanti. 2-channel: quando sono collegati 2 o più altoparlanti. Impostazione multicanale (se si selezione "Multi-channel") Numero e dimensioni degli altoparlanti Ritardo Bilanciamento dei canali

Scheda "Display"

Menu Language	English Polski	François Svenska	Deutsch Nederlands	Italiano	Espanol
On-Screen Messages	On	Off
Background during Play Selezionare lo sfondo da visualizzare durante la riproduzione di JPEG e video MPEG4 e DivX.	Black	Grey

Scheda "Others"

FL Dimmer Modifica la luminosità del display dell'unità.	Bright Dim Auto: Il display si oscura automaticamente, ma si illumina quando si esegue quale operazione.
Auto Power Off	On: Se non viene utilizzata per circa 30 minuti l'unità entra automaticamente in modalità di attesa. Off
DivX Registration Visualizzazione il codice di registratione dell'unità.	Tale codice è necessario per l'acquisto e la riproduzione di contenuti DivX Video-on-Demand (VOD). (→).[2] paglia 19, Informazioni sui contenuti DivX VOD)
QUICK SETUP	Yes No
Re-initialise Setting Ripristina tutti i valori dei menu di impostazione sulle impostazioni predefinite.	Yes: La schermata di immissione della password viene visualizzata se si impostano i livelli di accesso “Ratings” (→).[2] paglia 16). Immettere la stessa password. Dopoe che “INIT” è scomparso dal display, spagnere l'unità e riaccenderla. No

1 Viene selezionata la lingua originale impostata sul disco. 2 Immettere un numero di codice facendo riferimento alla tabella (→ pagina 19). *3 Se la lingua selezionata in "Audio" non è disponibile, i sottotitoli vengono visualizzati in tale lingua (se disponibile sul disco).

Modifica delle impostazioni del lettore

Modifica delle impostazioni degli altoparlanti in base alle proprie esigenze

Se si seleziona "Multi-channel" (→ pagina 17), "Speaker Settings" nella scheda "Audio", è richiesta la seguente impostazione (a). (Selezionare le impostazioni b in base alle proprie preferenze.)

Numero e dimensioni degli altoparlanti (a)

1. Premere [▲▼▲▶] per selezionare una voce e premere [ENTER].
2. Premere [▲▼] per modificare il contenuto e premere [ENTER].

Esempi di icone:

Altoparlante surround (LS)

Grande

Piccolo

No

• Grande: Selezionare se l'altoparlante supporta la produzione a bassa frequenza (inferiore a 100 Hz).
• Piccolo: Selezionare se l'altoparlante non supporta la riproduzione a bassa frequenza.

Se il subwoofer è impostato su "No", gli altoparlanti anteriori saranno automaticamente impostati su "Grande". (In quel caso, si consiglia di collegare un altoparlante che possa riprodurre basse frequenze inferiori a 100 Hz.)

Ritardo (b)

(Operativo in caso di riproduzione di audio multicanale)

Se la distanza è inferiore a e, individuare la differenza nella tabella e modificare l'impostazione in base al valore consigliato.

1. Premere [▲▼▲▶] per selezionare una voce e premere [ENTER].
2. Premere [▲▼] per modificare il contenuto e premere [ENTER].

Disposizione

consigliata

(1) Altoparlante centrale

Differenza	Impostazione
Circa 34 cm	1.0 ms
Circa 68 cm	2.0 ms
Circa 102 cm	3.0 ms
Circa 136 cm	4.0 ms
Circa 170 cm	5.0 ms

(1) Altoparlanti surround

Differenza	Impostazione
Circa 170 cm	5.0 ms
Circa 340 cm	10.0 ms
Circa 510 cm	15.0 ms

Bilanciamento dei canali (C)

1. Selezionare "Test" e premere [ENTER].

Viene emesso un segnale di prova.

1. Durante l'ascolto del segnale di prova, premere [▲▼] per regolare il volume degli altoparlanti centrale e surround in modo che abbiano lo stesso volume di quelli anteriori (da -6 a +6 dB). (Questa funzione non consente di regolare gli altoparlanti anteriori.)
2. Premere [ENTER].

Il segnale di prova si interrompe.

• Non viene emesso alcun segnale per il subwoofer. Per regolarne il volume, riprodurre una traccia qualsiasi, quindi tornare alla schermata per effettuare la regolazione in base alle proprie preferenze.

Per terminare l'impostazione degli altoparlanti

Premere [▲▼▲▶] per selezionare "Exit" e premere [ENTER].

Lista dei codici delle lingue

Albanese: 8381 Malgascio: 7771

Amarico: 6577 Maltese: 7784

Arabo: 6582 Maori: 7773

Armeno: 7289 Marathi: 7782

Assamese: 6583 Moldavo: 7779

Aymara: 6589 Mongolo: 7778

Azerbaigiano: 6590 Nauruano: 7865

Basco: 6985 Nepalese: 7869

Bashkir: 6665 Norvegese: 7879

Bengali; Bangla: 6678 Olandese: 7876

Bhutani: 6890 Oriya: 7982

Bielorusso: 6669 Panjabi: 8065

Bihari: 6672 Pashto, Pushto: 8083

Birmano: 7789 Persiano: 7065

Bretone: 6682 Polacco: 8076

Bulgaro: 6671 Portoghese: 8084

Cambogiano: 7577 Quechua: 8185

Catalano: 6765 Raeto-Romanzo: 8277

Ceco: 6783 Rumeno: 8279

Cinese: 9072 Russo: 8285

Coreano: 7579 Samoano: 8377

Corso: 6779 Sanscrito: 8365

Croat: 7282 Scozzese-Gaelico: 7168

Curdo: 7585 Serbo: 8382

Danese: 6865 Serbo-Croato: 8372

Ebraico: 7387 Shona: 8378

Esperanto: 6979 Sindhi: 8368

Estone: 6984 Singhalese: 8373

Faeroico: 7079 Slovacco: 8375

Figiano: 7074 Sloveno: 8376

Finlandese: 7073 Somalo: 8379

Francese: 7082 Spagnolo: 6983

Frisiano: 7089 Sudanese: 8385

Galiziano: 7176 Svedese: 8386

Gallese: 6789 Swahili: 8387

Georgiano: 7565 Tagalog: 8476

Giapponese: 7465 Tagico: 8471

Gianeanes: 7487 Tamil: 8465

Groenlandico: 7576 Tedesco: 6869

Guarani: 7178 Telugu: 8469

Indonesiano: 7378 Tongano: 8479

Inglese: 6978 Turco: 8482

Interlingua: 7365 Turkmeno: 8475

Irlandese: 7165 Twi: 8487

Islandese: 7383 Ucraino: 8575

Italiano: 7384 Ungherese: 7285

Kannada: 7578 Urdu: 8582

Kashimiri: 7583 Uzbeco: 8590

Kazako: 7575 Vietnamita: 8673

Kirghiso: 7589 Volapuk: 8679

Laotiano: 7679 Wolof: 8779

Latino: 7665 Xhosa: 8872

Lettone: 7686 Yiddish: 7473

Lingala: 7678 Yoruba: 8979

Informazioni sui contenuti DivX VOD

Il contenuto DivX Video-on-Demand (VOD) è crittografato per la protezione del copyright. Per riprodurre contenuti DivX VOD su questa unità, è necessario registrarla.

Per immettere il codice dell'unità e registrarla, seguire le istruzioni sull'acquisto di contenuti DivX VOD. Per ulteriori informazioni su DivX VOD, visitare www.divx.com/vod.

Visualizzare il codice di registrazione dell'unità

(→ pagina 17, "DivX Registration" nella scheda "Others")

8 caratteri alfanumerici

• Prendere nota del codice per riferimenti futuri.
• Dopo la prima riproduzione di contenuto DivX VOD, in "DivX Registration" viene visualizzato un altro codice di registrazione. Non utilizzare quel codice di registrazione per acquistare contenuti DivX VOD. Se si utilizza il codice per l'acquisto di contenuti DivX VOD e li si riproduce su questa unità, non sarà più possibile riprodurre alcun contenuto acquistato tramite il codice precedente.
• Se si acquistano contenuti DivX VOD utilizzando un codice di registrazione diverso da quello di questa unità, non sarà possibile riprodurre tali contenuti. (In questo caso, viene visualizzato il messaggio "Authorization Error".)

Informazioni sul contenuto DivX riproducibile solo un determinato numero di volte

Alcuni contenuti DivX VOD sono riproducibili solo un determinato numero di volte. Quando si riproduce il contenuto, viene visualizzato il numero di riproduzioni rimanenti. Non è possibile riprodurre questi contenuti quando tale numero è zero. In quel caso, viene visualizzato il messaggio "Rented Movie Expired".

Durante la riproduzione del contenuto

Il numero di riproduzioni rimanenti viene decrementato di uno se: - si preme [O] o [SETUP]. - si preme [■] (STOP). [Premere [■] (PAUSE) per arrestare la riproduzione.] - si preme [◀] (SKIP) o [◀] (SEARCH) fino ad arrivare a un altro contenuto o all'inizio del contenuto in corso di riproduzione. - Le funzioni Resume (→ pagina 6, Stop) e Marker (→ pagina 13, Play Menu) non sono operative.

Glossario

DivX

Formato di compressione video sviluppato da DivXNetworks che consente di comprimere file video riducendone significativamente la qualità.

Down-mix

Procedura di miscelazione a due canali dell'audio multicanale (audio surround) di alcuni dischi. Quando si desidera ascoltare l'audio di un DVD con traccia surround digitale a 5.1 canali tramite gli altoparlanti del televisore, verrà emesso l'audio sottoposto a down-mix. Alcuni DVD-Audio impediscono il down-mix di tutto o di parte del proprio contenuto. Nella riproduzione di tali dischi, a meno che il numero di altoparlanti collegati sia pari alle specifiche dei canali del disco, l'audio non verrà riprodotto correttamente.

Frequenza di campionamento

Il campionamento è il processo di conversione in cifre (codifica digitale) dei picchi di campioni (segnale analogico) di onde sonore in base a periodi predefiniti. La frequenza di campionamento è il numero di campioni al secondo: di conseguenza, maggiore è il numero, più fedele sarà la riproduzione del suono originale.

HDCD (High-Definition Compatible Digital)

I CD con codifica HDCD hanno un suono migliore in quanto codificati a 20 bit, rispetto ai 16 bit standard.

MPEG4

Sistema di compressione per dispositivi mobili o reti che consente una registrazione altamente efficiente con un bit rate basso.

Guida alla risoluzione dei problemi

Prima di rivolgersi all'assistenza, procedere con i controlli seguenti. In caso di dubbi su alcuni punti da controllare o se i rimedi indicati nella tabella non risolvono il problema, rivolgersi al rivenditore per istruzioni. (Le pagine di riferimento sono indicate tra parentesi.)

Alimentazione

L'unità non si accende.	• Inserire saldamente il cavo di alimentazione CA nella presa di corrente. (4)
L'unità si dispone automaticamente nella modalità di attesa.	• Quando "Auto Power Off" è impostato su "On", se l'unità non viene utilizzata per circa 30 minuti entra automaticamente in modalità di attesa. (17)

L'unità non funziona

L'unità non risponde alla pressione di alcun tasto.	• L'unità è in grado di utilizzato solo i dischi specificati nelle presenti istruzioni. (3) • L'unità potrebbe non funzionare correttamente a causa di un fulmine, dell'elettricità statica o di altri fattori esterni. Spagnere e riaccendere l'unità. In alternatively spagnere l'unità, scollegare il cavo CA e quindi ricollegarlo. • Si è formata della condensa: attendenre l'evaporazione (da 1 a 2 ore).
Non c'è risposta alla pressione dei tasti del telecomando.	• Accertarsi che le pile siano installate correttamente. (5) • Le pile sono esaurite: sostituirle con pile nuove. (5) • Puntare il telecomando sul sensore del lavoro a distanza e azionarlo. (6)
Immagini o audio assente.	• Controllare il collegamento video o audio. (4, 5) • Controllare l'impostazione di ingresso o dell'alimentazione dell'apparecchio collegato. • Accertarsi che il disco sa registrar.
Si è dimenticata la password di accesso. Ripristinare tutte le impostazioni predefinite.	• Durante l'arresto, tenere premuti [QUICK OSD] e [II] sull'unità e quando tenere premutoanche [▲OPEN/CLOSE] sull'unità fino a quando l'indicazione "Initialised" non scomparità dal teilesoire. Spagnere e riaccendere l'unità. Tutte le impostazioni tornano ai valori predefiniti.

Operazione specifica impossibile o non corretta

L'avvio della riproduzione richiede tempo.	• L'avvio della riproduzione potrebbe richiedere tempo se il brano MP3 contiene dati di immagini fisse. Il tempo di riproduzione corretto non viene visualizzato nel'inizio del brano, ma cui è normale. MP3 • Ciò è normale per video DivX. DivX
La riproduzione programmata e casuale non funzionano. DVD-V	• Queste funzioni non sono disponibili per alcuni tipi di DVD-Video.
Non viene visualizzato il menu. VCD con controllo della riproduzione	• Premere due volte [■], quando premere [►] (PLAY).

Il menu visualizzato sullo schermo*** mostra il numero 2 come opzione di traccia audio quando [AUDIO] è premuto, ma l'audio resta inalterato. DVD-A	• Anche se una seconda traccia non è registrata, normalmente verranno visualizzati due numeroi.
La riproduzione non si avvia.	• L'unità non è in grado di riproduire video WMA e MPEG4 che includono immagini fisse. WMA MPEG4 • Se si riproduce contento DivX VOD, consulare la home page del site utilizzato per l'acquisto del contento DivX VOD, ad esempio www.divx.com/vod DivX. • Potrebbe essere impossibile riproduire dischi contententi CD-DA (CD) e altri formati.
Quando si modifica la traccia audio, la riproduzione riparte dall'inizio della traccia. DVD-A	• Ciò è normale nei DVD-Audio.
La posizione dei sottotitoli è scorretta.	• Regolare la posizione. ("Subtitle Position" in Display Menu) (14)
I sottotitoli sono assenti.	• Visualizzare i sottotitoli. (9)
In A-B Repeat, il punto B viene impostato automaticamente.	• Quando viene raggiunta, la fine di un elemento diventa il punto B.
La ripetizione della riproduzione viene annullata automaticamente.	• A-B Repeat viene annullato premendo [QUICK REPLAY]. • La ripetizione della riproduzione più essere annullata premendo [MANUAL SKIP] o [ADVANCED DISC REVIEW].

Immagine non corretta

Immagine distorta.	·Verificare che l'unità non sia collegata tramite un videoregistratore a cassette. (4) ·Verificare che non sia stata selezionata un'uscita progressiva in presenza di un teilevisore non compatible. Tenere premuto [CANCEL] fino a quando le immagini vengono visualizzate correttamente. Le impostazioni torneranno su "xxx" (interlacciata). ·Modificare "Source Select" nel Picture Menu. (14) DivX
Le dimensioni dell'imagine non sono adattate allo schermo.	·Modificare "TV Aspect" nella schedea "Video". (16) ·Modificare il formato dal teilevisore. Se il teilevisore non è dotato di questa funzione, cambiare "4:3 Aspect" in Display Menu. (14) ·Modificare l'impostazione dello zoom. (9)
L'immagne si arresta.	·Cio si può verificare se i file DivX hanno dimensioni superiori a 2 GB. DivX
Le immagini non vengono visualizzate correttamente sul teilevisore o i colori appaiano sbiaditi.	·L'unità e il teilevisore usano sistemi video diversi. Utilizzare un teilevisore multisistema o PAL. ·Ilsystema utilizzato nel disco non corrisponde a quello del teilevisore. -Non possibile visualizzare correttamente dischi PAL su un teilevisore NTSC. -Questa unità più convertire i segnali NTSC in segnali PAL 60 per la visione con un teilevisore PAL ("NTSC Disc Output" nella scheda "Video"). (16)
Il menu non viene visualizzato correttamente.	• Ripristinare il fattore di zoom su ×1,00 . (9) • Impostare “Subtitle Position” in “Display Menu” su “0”. (14) • Impostare “4:3 Aspect” in “Display Menu” su “Normal”. (14)
Lo zoom automatico non funziona correttamente.	• Disattivare la funzione zoom del tevisore. • Utilizzare gli altri valori di proportione predefiniti o la regolazione manuale. (9) • A seconda del tipo di disco, lo zoom potrebbe non funzionare correttamente, in particolare nelle sceneamenti luminose.

Video progressivo

Quando si utilizes un'uscita progressiva si verifies l'effetto fantasma.	• Questo problema è causato dal metod di editing o dal supporto usato dal DVD-video, ma è possible correggerlo utilizzando l'uscita interlacciata. Modificare "Video Output Mode" in "Picture Menu" su "xxxi" (interlacciata). (14)
L'uscita progressiva non contiene immagini.	• Se l'unità è collegata al televisione mediana il terminale VIDEO OUT o SVIDEO OUT, l'uscita è interlacciata.

Il suono non è corretto

Il suono è distorto.	• Impostare “Advanced Surround” in Audio Menu su “Off”. (14) • Impostare “Attenuator” in Audio Menu su “On” in presenza di distorsione con i collegamenti 2 ch o 5.1ch AUDIO OUT. (14) • Il disco potrebbe averile limitazioni sul metodo di uscita audio. Con alcuni dischi multicanale, a meno che il numero di altoparlanti collegati sia parlare alle specifiche dei canali del disco, l’audio non verrà riprodotto correttamente. Fare riferimento alla conferazione del disco per ulteri informazioni. DVD-A • Controllare che l’impostazione degli altoparlanti corrisponda a quella dell’apparecchio collegato. (18)
Gli altoparlanti emettono un suono acuto.	• Se è stato collegato un amplificatore digitale perché decoding, verificare di aver selezionato “PCM” in “Dolby Digital”, “DTS Digital Surround”, “MPEG” nella schedra “Audio”. (17)
Gli effetti non funzionano.	• Nessun effetto più funzionare se l'unità émette in uscita segnali bitstream dal terminale DIGITAL AUDIO OUT. (5) • Con alcuni dischi, determinati effetti audio non funzionano o sono meno efficaci. • Multi Re-master, Advanced Surround e Sound Enhancement non funzionano se è stata modificata la velocità di riproduzione.
L’audio è assente	• Quando si modifica la velocità di riproduzione può verificarsi una pausa dell’audio. • A seconda delle modalità di creazione, potrebbe essere impossibile ascoltare l’audio. DivX (12)

Registrazione

Impossibile registrale su un apparecchio di regazione digitale. (Viene registrato un suo non corretto.)

Non è possibile registrale WMA/MP3. Non è possibile registrale DVD protetti contro la registratione digitale. Non è possibile registrale DVD se l'apparecchio utilizzato per la regazizione non è in grado di gestire segnali con una frequenza di campionamento di 48 kHz. Applicare le seguenti impostazioni: - Advanced Surround: Off (14) - PCM Digital Output: Up to 48 kHz (17) - Dolby Digital/DTS Digital Surround/MPEG: PCM (17)

Indicazioni dell'unità

“NOPLAY”	• è stato inserito un disco che l'unità non è in grado di riproduire, inserire un disco compatibile. (3) • è stato inserito un disco vergine. • è stato inserito un disco non finalizzato. (3)
“U11”	• Il disco potrebbe essere sporco. (3)
“H□□” (□□ indica un numero.)	• Può essersi verificato un problema. Il numero che segue “H” dipende dallo stato dell'unità. Spagnere e riaccendere l'unità. In alternatively spagnere l'unità, scollegare il cavo CA e quindi ricollegarlo. • Se i numero di servizio non scompaiono, annotarli e rivolgersi a personale technique qualificativo.
“NODISC”	• Non è stato inserito alcun disco: Inserire un disco. • Il disco non è stato inserito correttamente: Inserire correttamente il disco. (6)

Messaggi indicati sul televisore

“○”	• L'operazione non è consentita dall'unità o dal disco.
“Cannot play group xx, content xx”	• Si sta tentando di riproduire gruppi o contentuti non compatibili. (12)
“Cannot display group xx, content xx”
“Group xx, content xx is protected”	• Si sta tentando di riproduire gruppi o contentuti protetti. L'operazione non è consentita.
“Cannot play audio”	• L'audio non è stato registrato, oppure è stato registrato in un formato non riproducibile da这一点a unità. è possibile la sola riproduzione video. (12)
“No audio”
“Check the disc”	• Il disco potrebbe essere sporco. (3)
“This disc may not be played in your region”	• Questo lecture con consente di riproduire DVD-video marcati zona “2” o “ALL”. (Copertina)
Sullo schermo non appeare nulla.	• Selezionare “On” in “On-Screen Messages” nella scheda “Display”. (17)
“Authorization Error”	• Si sta tentando di riproduire contentuti DivX VOD acquistati con un codice di registrazione differente. Non è possible riproduire i contentuti su这一点a unità. DivX (19)
“Rented Movie Expired”	• Per i contentuti DivX VOD sono disponibili zero riproduzioni. Non è possibile procedere alla riproduzione. DivX (19)

Dati tecnici

Sistema del segnale:

PAL 625/50, PAL525/60, NTSC

Intervallo della temperatura d'esercizio:

+5 a +35 °C

Intervallo di umidità di esercizio:

da 5 a 90% RH (senza condensa)

Dischi utilizzabili (8 cm o 12 cm)

(1) DVD (DVD-Video, DVD-Audio, DivX 6,7) (2) DVD-RAM (DVD-VR, JPEG 4, 7, MPEG4 5, 7, DivX 6, 7) (3) DVD-R (DVD-Video, DivX*6,7) (4) DVD-RW (DVD-Video, DVD-VR, DivX*6,7) (5) +R / +RW (Video) (6) CD, CD-R/RW [CD-DA, Video-CD, SVCD 1, MP3 2,7, WMA 3,7, JPEG 4,7,

MPEG4 5,7, DivX 6,7, HighMAT Level 2 (audio e immagini)]

Uscita video:

Livello di uscita: 1 Vp-p (75 Ω)

Terminale di uscita: Presa a spinotto (1 sistema)/AV

Uscita S-video:

Livello di uscita Y: 1 Vp-p (75 Ω)

Livello di uscita C: NTSC; 0,286 Vp-p (75 Ω)

PAL; 0,300 Vp-p (75 Ω)

Terminale di uscita: terminale S (1 problema)/AV

Uscita video composito:

[NTSC: 525 (480)p/525 (480)i, PAL: 625 (576)p/625 (576)i]

Livello di uscita Y: 1 Vp-p (75 Ω)

Livello di uscita PB: 0,7 Vp-p (75 Ω)

Livello di uscita PR: 0,7 Vp-p (75 Ω)

Terminale di uscita: presa a spinotto (Y: verde, PB: blu, PR: rosso) (1 sistema)

Uscita video RGB:

Livello di uscita R: 0,7 Vp-p (75 Ω)

Livello di uscita G: 0,7 Vp-p (75 Ω)

Livello di uscita B: 0,7 Vp-p (75 Ω)

Terminale di uscita: AV

Uscita audio:

Livello di uscita: 2 Vrms (1 kHz, 0 dB)

Terminale di uscita: presa a spinotto/AV

2 canali: 1 sistema

Uscita separata 5.1 canali (5.1 canali): 1 pianta

Prestazioni audio:

(1) Risposta in frequenza:

DVD (audio lineare): 4 Hz a 22 kHz (campionamento a 48 kHz)

4 Hz a 44 kHz (campionamento a 96 kHz)

DVD Audio: 4 Hz a 88 kHz (campionamento a 192 kHz)

CD Audio: 4 Hz a 20 kHz

(2) Rapporto segnale/rumore:

CD Audio: 115 dB

(3) Intervallo dinamico:

DVD (audio lineare): 102 dB

CD Audio: 98 dB

(4) Distorsione armonica totale:

CD Audio: 0,0025 %

Uscita audio digitale:

Cavo audio ottico digitale: Terminale ottico

Uscita digitale coassiale: presa a spinotto

Pickup:

Lunghezza d'onda: 662 nm/785 nm

Assorbimento di corrente:

Assorbimento di corrente in modalità di attesa:

Dati tecnici soggetti a modifica senza preavviso. Il peso e le dimensioni indicati sono approssimativi.

*1 Conforme allo standard IEC62107

*2 MPEG-1 Layer 3, MPEG-2 Layer 3

*3 Windows Media Audio Ver. 9.0 L3

Non compatibile con Multiple Bit Rate (MBR)

*4 File JPEG Baseline Exif Ver. 2.1

Risoluzione dell'immagine: tra 160 × 120 e 6144 × 4096 pixel (sotto campionamento

4:2:2 o 4:2:0)

*5 Dati MPEG4 registrati con videocamere Panasonic SD multi camera o registratori

DVD video conformi alle specifiche SD VIDEO (standard ASF)/sistema video MPEG4

(Simple Profile)/sistema audio G.726.

*6 DivX 3.11, 4.x, 5.x

La funzione GMC (Global Motion Compensation) non è supportata.

*7 Massimo numero complessivo di elementi audio, immagini, contenuti video e gruppi:

4000 elementi audio, immagini e contenuti video e 400 gruppi.

Precauzioni per la sicurezza

Sistemazione

Sistemare l'unità su una superficie piana, dove non ci siano luce diretta del sole, alte temperature, alta umidità e vibrazioni eccessive. Queste condizioni possono danneggiare il mobile e altre parti, riducendo così la durata dell'unità. Non mettere oggetti pesanti sull'unità.

Tensione

Non usare fonti di alimentazione ad alta tensione. Ciò potrebbe sovraccaricare l'unità e causare un incendio. Non usare una fonte di alimentazione in corrente continua. Controllare con cura la fonte di alimentazione se si usa l'unità su una nave o in altri luoghi dove viene usata la corrente continua.

Protezione del cavo di alimentazione c.a.

Accertarsi che il cavo di alimentazione c.a. sia collegato correttamente e che non sia danneggiato. Se il cavo di alimentazione non è collegato correttamente ed è danneggiato, può causare un incendio o scosse elettriche. Non tirare, piegare o mettere oggetti pesanti sul cavo.

Per staccare il cavo, prenderlo saldamente per la spina. Se si tira il cavo di alimentazione c.a., c'è pericolo di scosse elettriche. Non maneggiare la spina con le mani bagnate. C'è pericolo di scosse elettriche.

Oggetti estranei

Fare attenzione che non cadano oggetti metallici all'interno dell'unità. C'è pericolo di scosse elettriche o di un malfunzionamento.

Fare attenzione che non cadano liquidi all'interno dell'unità. C'è pericolo di scosse elettriche o di un malfunzionamento. Se ciò dovesse accadere, staccare immediatamente il cavo di alimentazione dalla presa di corrente e rivolgersi al rivenditore.

Non spruzzare insetticidi sopra o dentro l'unità. Essi contengono gas infiammabili che potrebbero prendere fuoco se spruzzati dentro l'unità.

Riparazioni

Non cercare di riparare l'unità da soli. Se il suono si interrompe, gli indicatori non si accendono, esce del fumo o si verifica qualsiasi altro problema non descritto in queste istruzioni, staccare il cavo di alimentazione c.a. e rivolgersi al rivenditore o a un centro di assistenza autorizzato. C'è pericolo di scosse elettriche o di danni all'unità se viene riparata, smontata o rimontata da personale non qualificato.

Estendere la durata staccando il cavo di alimentazione dalla presa di corrente se non si intende usare l'unità per un lungo periodo di tempo.

ATTENZIONE!

QUESTO APPARECCHIO UTILIZZA UN LASER. L'USO DI APPARECCHI DI CONTROLLO O DI REGOLAZIONE, O PROCEDURE DI UTILIZZAZIONE DIVERSE DA QUELLE INDICATE IN QUESTO MANUALE DI ISTRUZIONI, POSSONO CAUSARE L'ESPOSIZIONE A RADIAZIONI PERICOLOSE. NON APRIRE I COPERCHI E NON CERCARE DI RIPARARE DA SOLI. PER QUALSIASI RIPARAZIONE RIVOLGERSI A PERSONALE QUALIFICATO.

ATTENZIONE:

PER RIDURRE IL RISCHIO D'INCENDIO, SCOSSE ELETTRICHE O DANNI ALL'UNITÀ, NON ESPORLA ALLA PIOGGIA, UMIDITÀ, GOCCIOLAMENTI O SPRUZZI E NON METTERVI SOPRA ALCUN OGGETTO CONTENENTE LIQUIDI, COME UN VASO DI FIORI.

ATTENZIONE!

• PER MANTENERE UNA BUONA VENTILAZIONE, NON INSTALLARE O SISTEMARE QUESTA UNITÀ IN UNO SCAFFALE DEI LIBRI, ARMADIETTO INCORPORATO OD ALTRO SPAZIO RISTRETTO. PER PREVENIRE I RISCHI DI SCOSSE O INCENDIO DOVUTI A SURRISCALDAMENTO, ACCERTARSI CHE TENDE OD ALTRO MATERIALE NON OSTRUISCANO LE CONDIZIONI DI VENTILAZIONE.
• NON OSTRUIRE LE APERTURE DI VENTILAZIONE DELL'UNITÀ CON GIORNALI, TOVAGLIE, TENDE ED ALTRI OGGETTI SIMILI.
• NON METTERE SULL'UNITÀ SORGENTI DI FIAMME NUDE, COME CANDELE ACCESE. DISFARSI DELLE PILE RISPETTANDO L'AMBIENTE.

QUESTA UNITÀ È PROGETTATA PER L'USO NEI PAESI CON CLIMA MITE.

Durante l'uso, il prodotto potrebbe essere soggetto a interferenze radio causate dal cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra il prodotto e il cellulare.

Questa unità deve essere sistemata vicino alla presa di corrente, e la spina del cavo di alimentazione deve essere facilmente accessibile in caso di problema.

Gentile cliente
