UK 333 - Sega METABO - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sega circolare da tavolo e sega passante
Marchio	Metabo
Modello	UK 333
Dimensioni del tavolo (L x l)	742 x 585 mm
Altezza (piegata / aperta)	418 mm / 900 mm
Peso	35 kg
Tensione di alimentazione	230 V ~ 50 Hz
Potenza assorbita / utile	2,2 kW / 1,6 kW
Corrente nominale	4,8 A
Fusibile consigliato	10 A
Velocità a vuoto (regolabile)	1.800 a 4.500 giri/min
Diametro massimo lama	220 mm
Foro della lama	30 mm
Altezza di taglio max (verticale / a 45°)	70 mm / 49 mm
Lunghezza di traino max	333 mm
Diametro del manicotto di aspirazione (cappa / involucro)	38 mm / 58-43 mm
Livello di pressione sonora (a carico)	87 dB(A)
Livello di potenza sonora (a carico)	101 dB(A)
Tipo di protezione	IP20
Funzioni principali	Taglio longitudinale, trasversale, inclinazione della lama da -1,5° a 46,5°, regolazione dell'altezza di taglio, aspirazione trucioli, velocità variabile elettronica
Manutenzione e pulizia	Cambio lama, pulizia regolare dei trucioli, controllo delle spazzole di carbone ogni 300 h
Sicurezza	Coltello divisore, cappa trucioli, spingitore, protezione contro i contatti accidentali, arresto di emergenza, relè di sottotensione
Accessori inclusi	Battuta universale, spingitore, chiave esagonale, avvolgicavo

Domande frequenti - UK 333 METABO

Come cambiare la lama della sega?

Scollegare la macchina. Ruotare la maniglia girevole completamente in avanti e bloccare l'asta di trazione. Alzare la lama al massimo. Smontare la cappa trucioli e il profilo di supporto del tavolo. Inclinare la lama a 45°. Utilizzare la leva di bloccaggio della lama per bloccare l'albero. Allentare la vite di fissaggio (filettatura a sinistra) con la chiave esagonale. Rimuovere la vite, la flangia esterna e la lama. Pulire le superfici. Montare la nuova lama rispettando il senso di rotazione. Rimontare la flangia e serrare la vite. Rimontare il supporto del tavolo e la cappa.

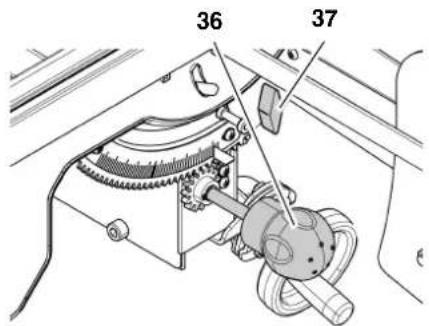

Come regolare l'altezza di taglio?

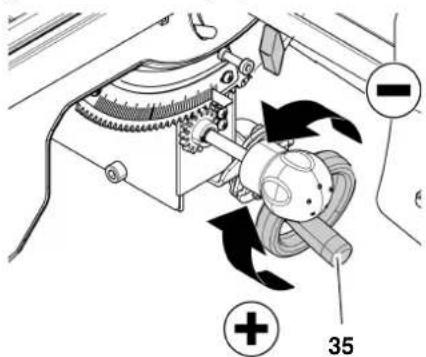

Utilizzare la manovella di regolazione dell'altezza di taglio (35). Girarla per alzare o abbassare la lama. L'altezza massima è di 70 mm in posizione verticale. Assicurarsi che la cappa trucioli tocchi il pezzo per una protezione ottimale.

Come utilizzare la funzione di sega passante?

Per utilizzare la sega in modalità passante, ruotare la maniglia girevole in senso antiorario fino alla battuta. La lama può quindi essere avanzata tirando la maniglia. Il pezzo rimane fisso. Utilizzare la battuta universale per guidare il taglio. Dopo il taglio, rilasciare la maniglia: la lama ritorna automaticamente in posizione posteriore.

Quali materiali si possono tagliare con la UK 333?

Questa sega è progettata per legno massello, legno melaminico, pannelli truciolari, multistrato, plastiche e metalli non ferrosi (rame, alluminio, ottone, ecc.) fino a 20 mm di spessore. Per i metalli, utilizzare una lama adatta. Non tagliare metallo duro o indurito. I pezzi rotondi richiedono un dispositivo di stabilizzazione.

Cosa fare se il motore non si avvia?

Controllare prima il cavo di alimentazione, la spina e il fusibile. Se il relè di sottotensione si è attivato dopo un'interruzione di corrente, premere l'interruttore verde per riavviare. Assicurarsi che la tensione di rete corrisponda a quella della targhetta. Se il problema persiste, contattare un elettricista.

Come eseguire la manutenzione regolare della sega?

Prima di ogni utilizzo, controllare visivamente la distanza tra il coltello divisore e la lama (da 3 a 5 mm). Pulire i trucioli dopo ogni utilizzo. Una volta al mese, lubrificare le guide di altezza, le aste di trazione e gli ammortizzatori. Ogni 300 ore, controllare tutti i raccordi a vite. Sostituire le spazzole di carbone se misurano meno di 6 mm.

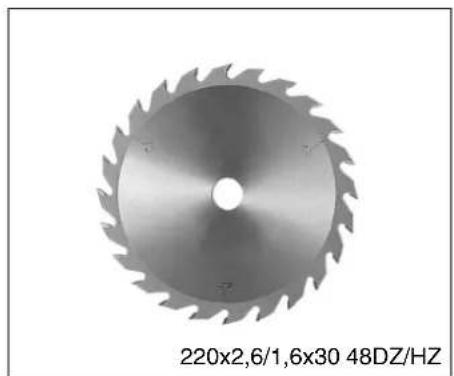

Che tipo di lama utilizzare per diversi materiali?

Per legno massello e pannelli, utilizzare una lama in carburo di tungsteno 220x2,4/1,6x30 36 WZ (rif. I). Per plastiche e metalli non ferrosi, la lama universale 220x2,6/1,6x30 80 FZ/TZ (rif. K) è adatta. Per le finiture, preferire una lama a 48 denti (rif. J). Rispettare il diametro massimo di 220 mm e il foro di 30 mm.

Come regolare l'angolo di inclinazione della lama?

Utilizzare la maniglia girevole di regolazione dell'angolo di inclinazione (36). L'angolo può essere regolato da 0° a 45°. Bloccare l'inclinazione con la vite di registrazione (37). Per tagli obliqui speciali, utilizzare la leva di limitazione dell'inclinazione (38) per ottenere angoli da -1,5° a 46,5°.

Come trasportare la sega in sicurezza?

Scollegare la macchina. Abbassare completamente la lama. Smontare la battuta universale. Avvolgere il cavo. Ripiegare i piedi posteriori, quindi i piedi anteriori sui piedi posteriori utilizzando le viti di bloccaggio. Bloccare l'insieme con la staffa di bloccaggio. Trasportare la sega tenendola per i montanti laterali del tavolo. Assicurarsi che la lama sia coperta.

Come collegare un aspiratore alla sega?

La sega è dotata di due manicotti di aspirazione: uno sulla cappa trucioli (38 mm) e uno sull'involucro protettivo (58/43 mm). Collegare un aspiratore con una portata d'aria ≥ 460 m³/h e una depressione ≥ 530 Pa. Utilizzare adattatori se necessario. Per lavori interni, l'aspirazione è obbligatoria; per brevi periodi all'aperto, è sufficiente una maschera antipolvere.

MANUALE UTENTE UK 333 METABO

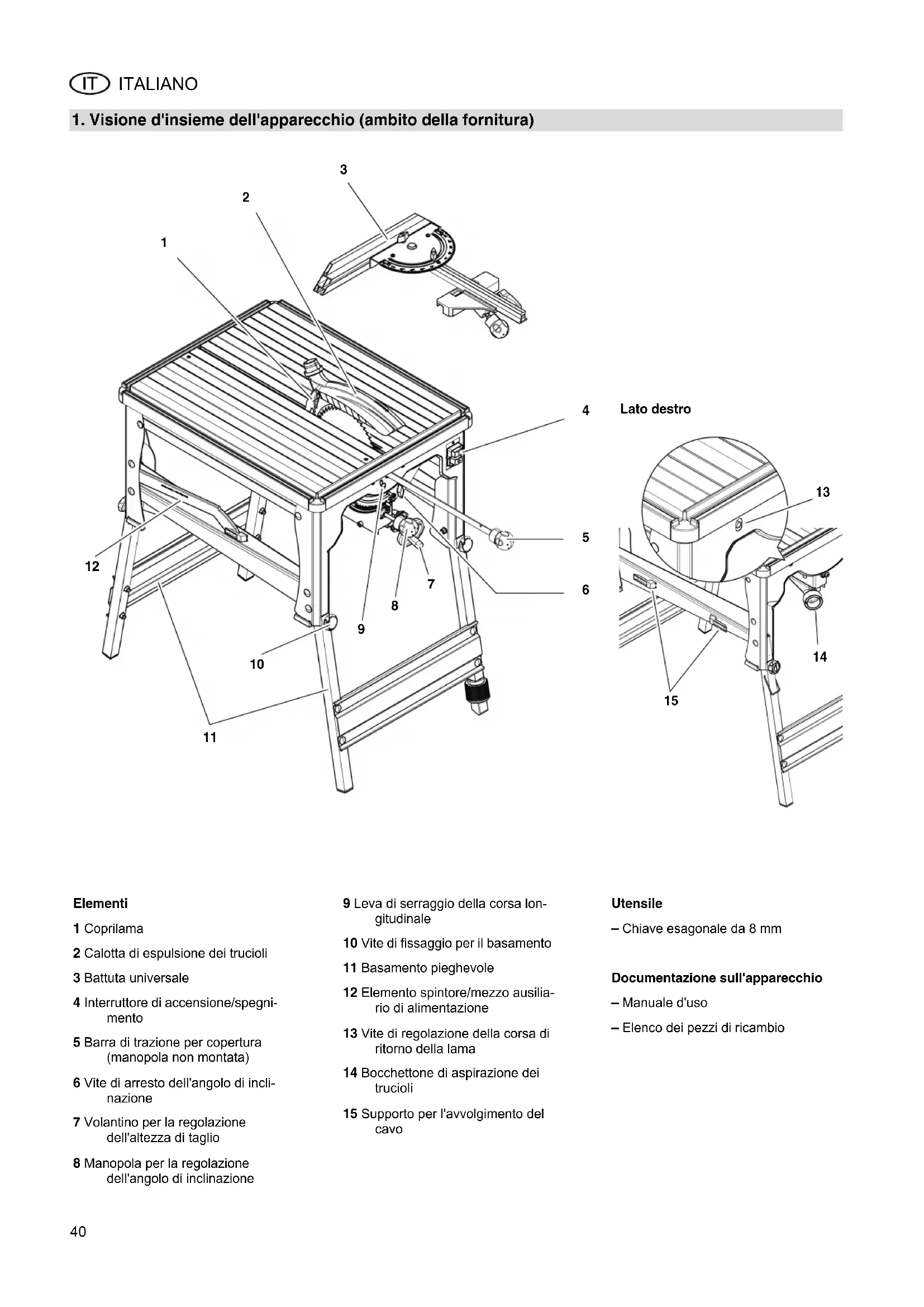

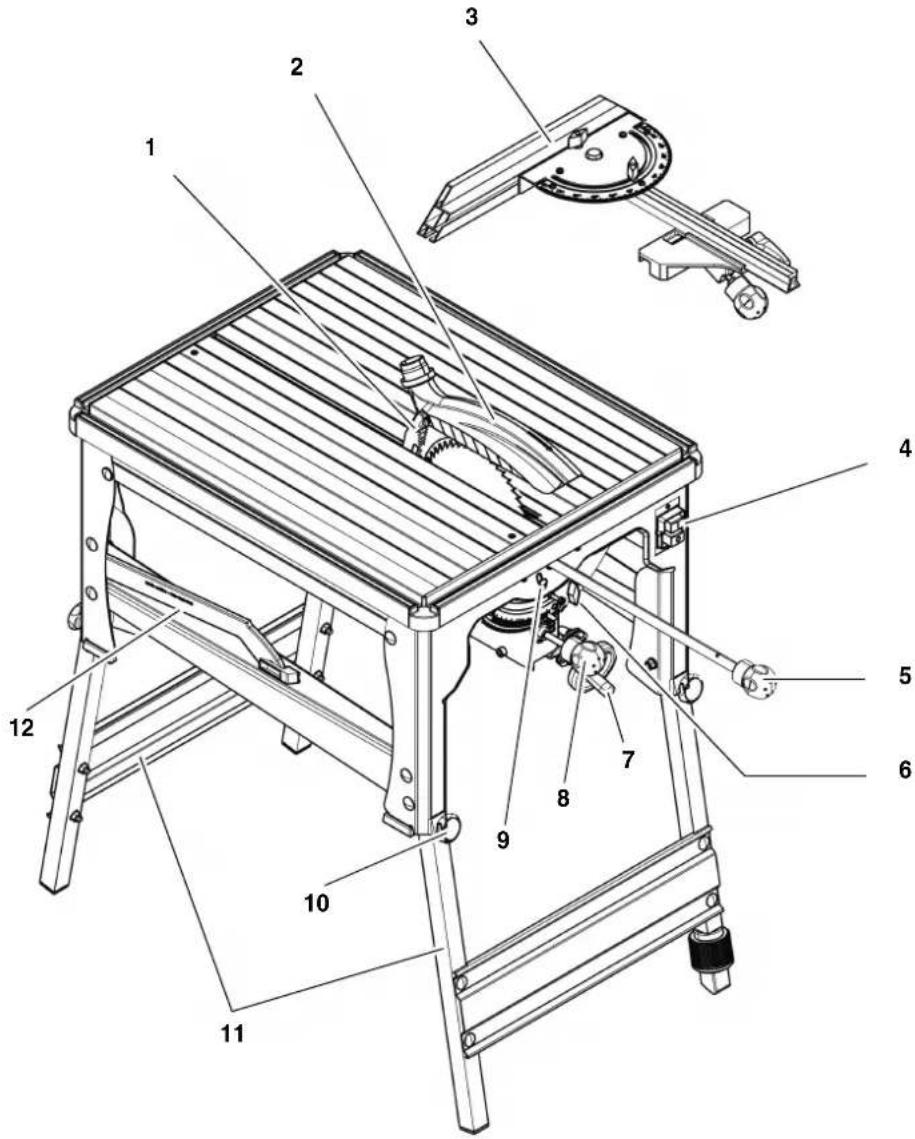

1. Visione d'insieme dell'apparecchio (ambito della fornitura)

Elementi

1 Coprilama

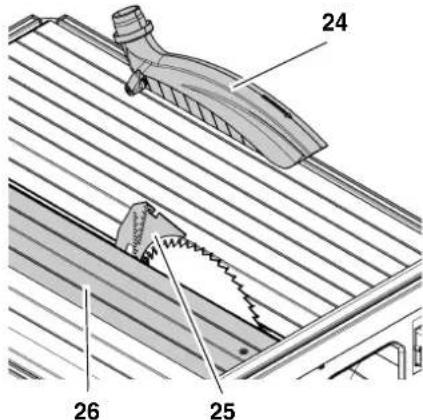

2 Calotta di espulsione dei trucioli

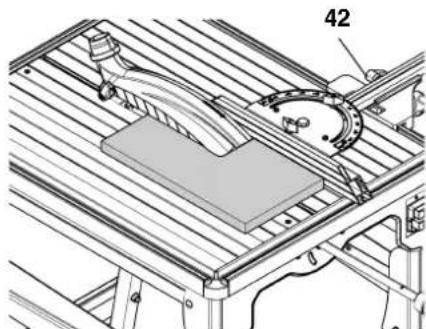

3 Battuta universale

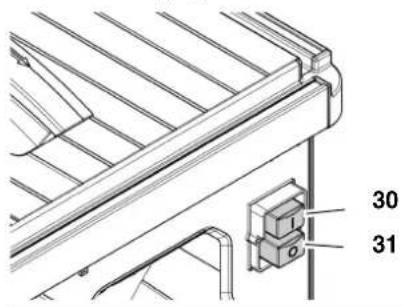

4 Interruttore di accensione/spegnimento

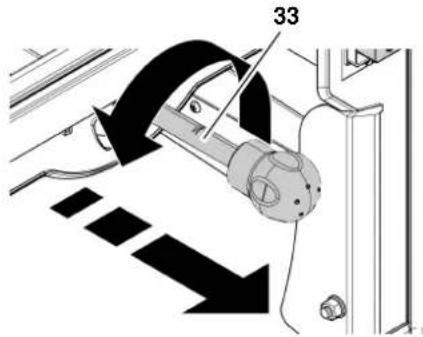

5 Barra di trazione per copertura (manopola non montata)

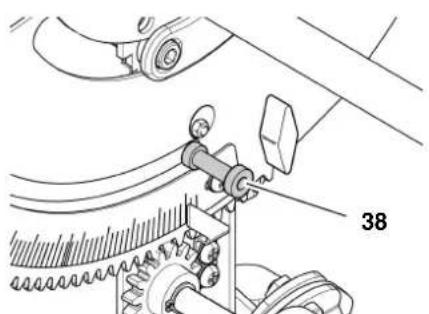

6 Vite di arresto dell'angolo di inclinazione
7 Volantino per la regolazione dell'altezza di taglio
8 Manopola per la regolazione dell'angolo di inclinazione

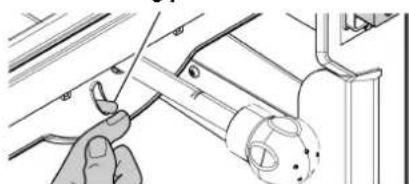

9 Leva di serraggio dellaCorsa longitudinale
10 Vite di fissaggio per il basamento
11 Basamento pieghevole

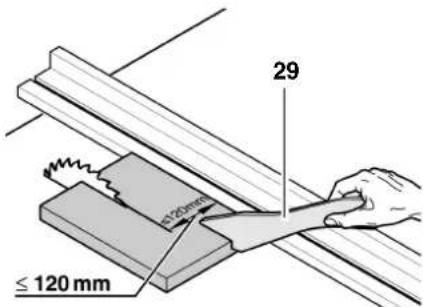

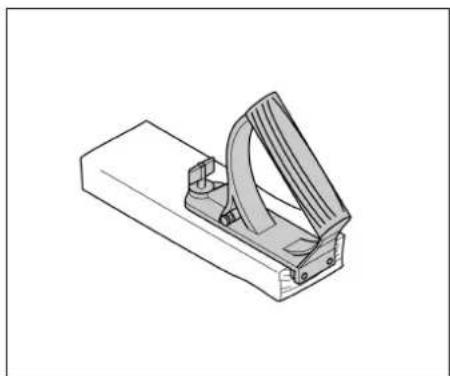

12 Elemento spintore/mezzo ausiario di alimentazione

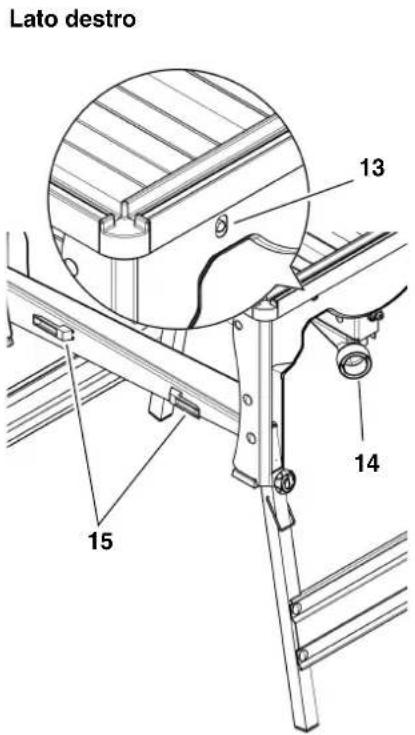

13Vite di regolazione dellaCorsadi ritorno della lama
14 Bocchettone di aspirazione dei trucoli
15 Supporto per l'avolgimento del cavo

Utensile

• Chiave esagonale da 8 mm

Documentazione sull'apparecchio

• Manuale d'uso
• Elenco dei pezzi di ricambio

Summario

1. Visione d'insieme dell'apparecchio (ambito della fornitura) 40
2. Istruzioni obbligatore 41
3. Sicurezza 41
   3.1 Utilizzo appropriato 4
   3.2 Istruzioni generali per la sicurezza 41
   3.3 Simboli sull'apparecchio 43

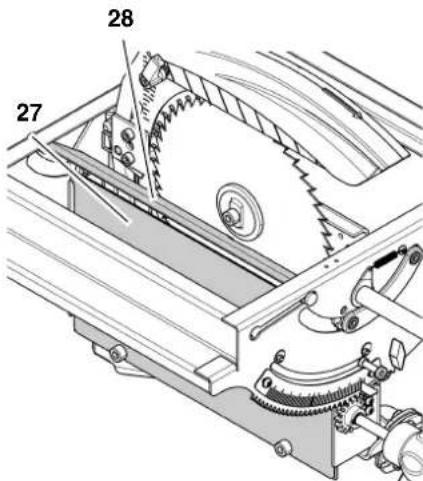

   3.4 Dispositivi di sicurezza. 43
   4.Caratteristiche particulari del prodotto. 44
4. Elementi 44
5. Messa in funzione 45

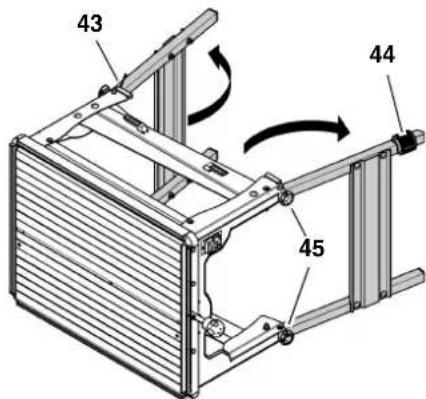

   6.1 Installazione dell'apparecchio....45
   6.2 Montaggio.. 45
   6.3 Impiano di aspirazione dei trucoli 46
   6.4 Collegamento elettrico 46
6. Uso 47
   7.1 Sega circolare a banco 47
   7.2 Sega circolare a lama scorrevole 47
   8.Manutenzione. 48

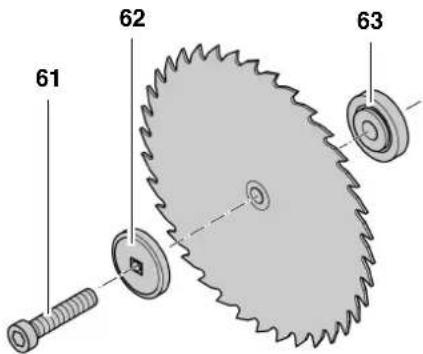

   8.1 Sostituzione della lama... 48
   8.2 Calibratura della scala 49

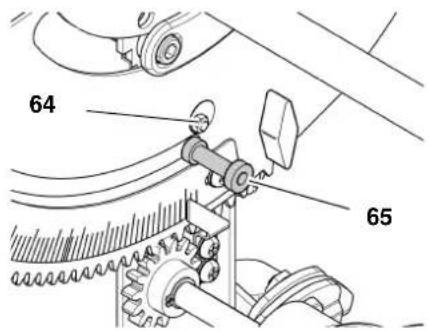

   8.3 Regolazione della corsa della battuta 49

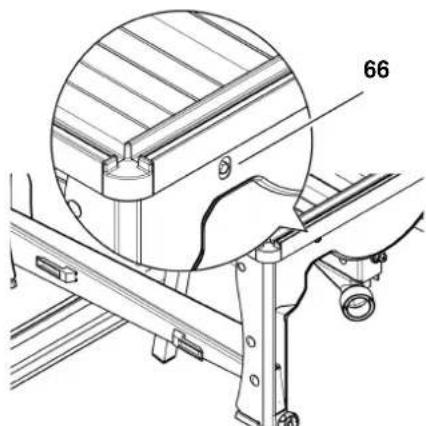

   8.4 Regolazione dell'ammortizzatore 49
   8.5 Pulizia della sega. 49
   8.6 Controllo e sostituzione delle spazzole di carbone 49
   8.7 Custodia dell'apparecchio....50
   8.8 Manutenzione 50
7. Trasporto.. 50
8. Consigli e suggerimenti....50

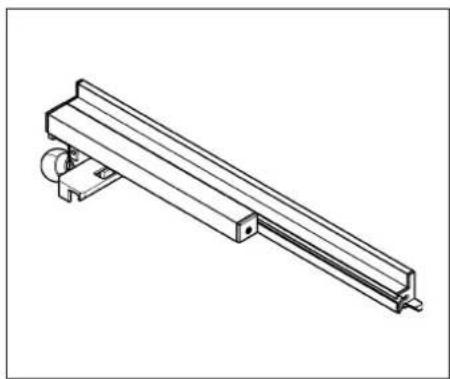

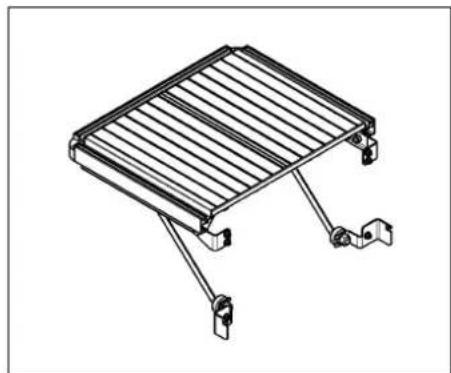

9. Accessori disponibili su richiesta. 50
10. Riparazione 51
11. Rispetto dell'ambiente.. 51
    14.Probleme anomalie. 51
12. Dati tecnici.. 52

2. Istruzioni obligatore

Queste istruzioni per l'uso sono state realizzate per consentire un utilizzo rapido e sicuro dell'apparecchio. Di seguito vengono fornite breviindicazioni sulla modalità dilettura delle istruzioni.

• Prima di mettere in funzione l'apparecchio, leggere interamente leistruzioni prestando particolare attenzione alleindicazioni sulla sicurezza.

• Queste istruzioni d'uso sono destinata a persona con conoscenze tec-niche sugli appearecchi descritti. Se non si ha alcun tipo di esperienza con questo tipo di appearecchio, richiedere l'auito di esperti.

• Tenere a portata di mano tutte la documentazione fornita con l'apparecchio per poterla consultare se necessario. Conservare la prova d'acquisto per eventuali garanzie.
• Se si presta o si vende l'apparecchio, includereanche la relativa documentazione.
• Per eventuali danni derivati alla mancata osservanza di queste istruzioni d'uso, il produttore declina agli responsabilità.

Le informazioni in queste istruzioni d'uso utilizzato i symboli illustrati di seguito.

Pericolo!
Avvertenza per possibili anni alle persono o all'ambiente.

Pericolo di scosse elettriche!

Avverenza per possibili danni alle persone causati dall'elettricità.

Pericolo di trascinamento!

Avverenza per possibili danni alle persone (parti del corpo o indumenti impigliati).

Attenzione!
Avvertenza per possibili\ danni materiali.

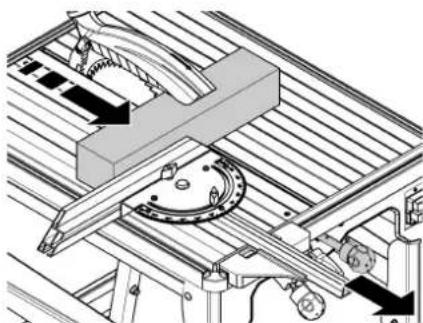

Nota Informazioni integrative.

• I numero nelle figure (1,2,3, ecc.)

• indicano i singoli peszji;

• usano una numerazione progressiva;
• siriferiscono ai numero corrispondenti in parentesi (1), (2), (3), ecc. nel testo vicino.

Le istruzioni d'uso per le quali è necessario seguire la sequenza indicata sono numerate in ordine progressivo.
Le istruzioni d'uso in cui la sequenza può essere stabilita a discrezione dell'operaore sono contrassegnate da un punto.
Gli elenchi sono contrassegnati da un trattino.

3. Sicurezza

3.1 Utilizzo appropriato

L'apparecchio è progettato per realiz-zare tagli longitudinali e trasversali di legno massiccio, legno rivesto, pannelli di masonite, paniforte, plastiche e metalli.

Il metallo può essere segato rispetto. le limitazioni indicate di seguito.

• Utilizzare solo una lama adatta (per il numero d'ordine vedere Dati tecnici).
  Non impiegare profili rotondi.
• Lo spessore massimo del materiale deve essere di 20~mm
  Non è possibile impiegare metallo duro o altri metallo indurito.

I pezzi rotondi possono essere segati esclusivamente utilizzando l'apposto disposativo di blocco in quanto, altrimenti, potrebbero girarsi trainati alla lama della sega.

Quando si segano di taglio dei pezzi piatti, bisogna utilizzare una battuta adeguata per avere una guida sicura.

L'apparecchio non deve essere utilizzato per il taglio con lama obliqua.

L'utensile non deve essereutilizzato per realizzare piegamenti, scanalature o tagli per incastri (scanalature che terminano nel pezzo).

Qualsiasi altro utilizzo non è autorizzato. In caso di utilizzo improprio, di modifiche all'apparecchio oppure di impiego di parti non collaudate e autorizzate dal produttore, si possono verificare danni imprevedibili.

3.2 Istruzioni generali per la sicurezza

• Durante l'uso dell'apparecchio, osservare le seguenti istruzioni relative alla sicurezza per evitare eventuali pericoli per le persona e/o danni materiali.
• Osservare le specifiche istruzioni relative alla sicurezzaftenute nelle singole sezioni.
• All'occurrezza applicare le disposizioni di legge e le norme antifortunistiche vigenti per l'uso e la manipolazione delle seghe.

Pericolo generico!

• Tenere sempre in ordine l'ambiente di lavoro per evitare il rischio di incidenti causati da oggetti fuoriippo.
• Agire con la massima attenzione badando bene alle azioni svolte e ragionando sempre. Evitare di azionare l'apparecchio in momenti di scarsa concentrazione.

ITALIANO

• Tenere in debita considerazione gli effetti dell'ambiente circostante. Provedere ad una buona illumina-zione.
• Evitare di assumere posizioni anomale, lavorando sempre in situazioni di stabilità e di equilibrio.
  Per i pezzi lunghi utilizzato supporti adeguati.
  Non utili zhare l'apparecchio in pross-simità di liquidi o gas infiammabili.
• Questo apparecchio può essere azionato e utilizzato soltanto da coloro che conoscono bene le seghe circolari e sono consapevoli, in qualsiassi momento, dei pericoli connessi all'utilizzo delle stesse. Le persona sotto i 18 anni d'ètà possono utilizzato il presente apparecchio soltanto nell'ambito dell'addestreamento professionale e quello la supervisione di un istruatore.
• Tenere lontano dall'ambiente di lavoro il personale non autorizzato e in particolare i bambini. Durante il funzionamento, verificare che nessuno tocchi l'apparecchio e/o il cavo di alimentazione.
  Non sovraccaricare l'apparecchio e uso lo esclusivamente con la potenza indica nella sezione "Dati tecnici".

Pericolo di scosse elettriche!

Non esporre mai l'apparecchio alla pioggia.
Nonutilizzarlo in ambienti umidi o bagnati.
- Durante l'uso dell'apparecchio, evitare il contatto del corpo con elementi muniti di messa a terra (ad esempio corpi riscaldanti, tubi, fornelli, frigoriferi).
- Utilizzare il cavo di alimentazione esclusivamente per gli scopi a cui è destinato.

Pericolo di ferite e contusioni per effetto delle parti mobili!

• Pri ma di mettere in funzione l'apparecchio, verificare che siano montati tutti i dispositivi di protezione.
• Tenersi sempre a una distance sufficiente alla lama della sega. Se necessario, utilizzare strumenti di accesso aesiliari adatti. Durante il funzionamento tenersi a distance sufficiente dagli elementi strutturali in azione.

• Attendere l'arresto della lama della sega prima di rimuovere trucioli, resti di legno, ecc. dall'area di lavoro.
  Non esercitare mai una pressione laterale per frenare la lama rotante.

• Prima di qualsiasi intervento di manutenzione scollegare l'apparecchio alla rete elettrica.

• Prima di accendere l'apparecchio, ad esempio dopo gli interventi di manutenzione, verificare che nel suo interno non siano rimasti utensili di montaggio o accessori.
  Non la sciare l'apparecchio acceso quando non viene utilizzato.

Pericolo di taglianche con utensili da taglio fermi!

• Per sostituire gli utensili da taglio, utilizzato i guanti.
• Conservare le lame in modo che nessuno possa ferirsi.

Pericolo di contraccolpi dei da segare (il pezzo da segare e impigliato nella lama colto l'operatore)!

• Lavorare solo con il coprilama regolato in modo corretto.

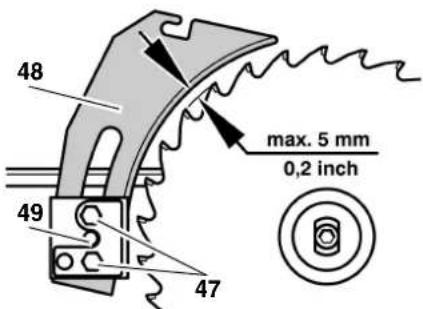

  Il coprilama e la lama utilizzata devono essere compatibili: lo spessore del coprilama non deve essere superiore alla larghezza del solco di taglio e non deve essere inferiore alla larghezza del corpo base della lama.
  Non tenerie i pezzi da lavorare in posizione inclinata.
• La Iama deve essere adatta al materiale del pezzo da lavorare.
• Segare i pezzi sottili o a parete sottile utilizzato solo lame a denti fini.
  Utilizzare sempre lame affiliate.
  In caso di dubbio, controllare l'eventuale presenza di corpi estranei, ad esempio chiodi oppure viti, nei pezzi.
• Segare sostanto pezzi di dimensioni adatte a consentire un blocco sicuro durante le operazioni di taglio.
  Non segare mai più pezzi contemporaneamente, neppure fasci composti da più elementi, per evitare il pericolo di infortuni causati dal trascinamento incontrallato di uno di tali elementi mediante la lama.
• Attend ere l'arresto della lama della sega per rimuovere trucioli, resti di legno, ecc. dall'area di lavoro.

Pericolo di trascinamento!

• Duran te l'uso, prestare molta attenzione per evitare che parti del corpo o di indumenti rimangano impigliate tra i componenti in rotazione. Si sconsiglia pertanto di indossare cravatte, quanti e indumenti con maniche larghe; in caso di capelli lunghi, raccoglieri sulla retina di protezione.

Non segare mai pezioni su cui si trovino

funi,
corde,
- nastri,
- cavi o
- fii metallici o elementi contenti tali materiali.

Pericolo causato da protezione personale insufficiente!

Munirsi di cuffie.
- Indossare occhiali protettivi.
Utilizzare una mascherina parapolvere.
- Indossare indumenti da lavoro adeguati.
Se si lavora all'aperto è opportuno l'uso di calzature antiscivolo.

Pericolo causato alla segatura!

• Alcuni tipi di segatura (ad esempio quella ottenuta da legno di quercia, faggio e frassino) possono essere cancerogeni se aspirati: lavorare esclusivamente con un impianto di aspirazione. L'impiano di aspirazione deve soddisfare i valori indiciata nella sezione Dati tecnici.
  In fase di lavoro,fare in modo di produire la quantità minima possibile di segatura nell'ambiente:

• rimuovere i depositi di segatura dall'area di lavoro (non spanderli da una parte all'altra);
  eliminare difetti di tenuta dell'impiano di aspirazione;

• garartire una buona ventilazione.

Pericolo causato da modifiche he e/o uso di parti non collau-approve dal produttore!

Montare il presente apparetcchio seguendo scrupolosamente le istruzioni del presente manuale.
Utilizzare esclusivamente parti omo-logate dal produttore, in particolare per:

• Iame (per il numero d'ordine vedere "Accessori disponibili su richiesta");
  dispositivi di sicurezza (per il numero d'ordine vedere Elenco dei pezzi di ricambio).

• Evitare di apportare modifiche di qualunque tipo sui componenti.

Pericolo causato da eventuali anomalie dell'apparecchio!

• Usare la massima cura nella manutenzione dell'apparecchio e dei relativi accessori, segundo scrupolamente le istruzioni.
• Prima di utilizzato l'apparecchio, verificarne il perfetto funzionamento

controllando la conformità dei dispositivi di sicurezza, dei dispositivi di protezione e intervenendo su eventuali componenti lievamente danneggiati. Verificare che i componenti mobili funzionino perfettamente e che non si inceppino. Tutte le parti devono essere montate correttamente e soddisfare le condizioni necessarie al corretofunzionamento dell'apparecchio.

• I dispositi di sicurezza o i componenti danneggiati devono essere riparati o eventualmente sostituiti da tecnici specializzati e qualificati. La sostituzione di interrupttori danneggiati deve essere effettuata presso un centro di assistenza tecnica del cliente. Non utilizzato l'apparecchio se l'interruttore di accensione non funziona.
  Le impugnature devono essere sempre pulite, asciutte e privile di tracce d'olio e di grasso.

Pericolo causato dal rumore!

Munirsi di cuffie.
Il coprilama non deve essere deformato. In caso contrario, il pezzo in lavorazione viene spinto lateramente contro la lama producendo rumore.

Pericolo dovuto a pezzi da

lavorare o parti di pezzi da lavorare bloccanti!

Se si verifica un blocco:

1. Spegnere l'apparecchio.
2. Estrarre la spina.
3. Portare i guanti.
4. Eliminare il bloccaggio con utensile adatto.

3.3 Simboli sull'apparecchio

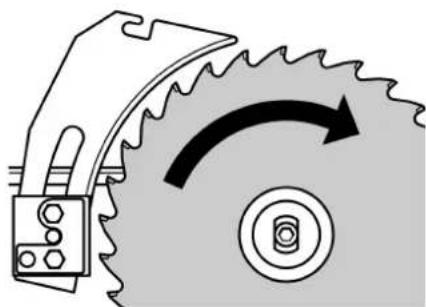

Pericolo! La mancata osservanza delle seguenti avvertenze cui cause gravi lesioni o danni materiali.

Leggere il manuale d'uso.

Non afferrare una lama in funzione.

Indossare occhiali protettivi.

Utilizzare le cuffie.

Nonutilizzare l'apparecchio in ambienti umidi o bagnati.

In caso di utilizzato come sega circolare a lavoro, la lama della sega deve essere blocata in posizione centrale, nelle lavori di regolazione si deve trovare nella posizione anteriore.

In caso di utilizzato come sega circolare a lamascorrevole, il pezzo da lavorare devere rinanere fisso e la lamadevessere trainata in avanti.

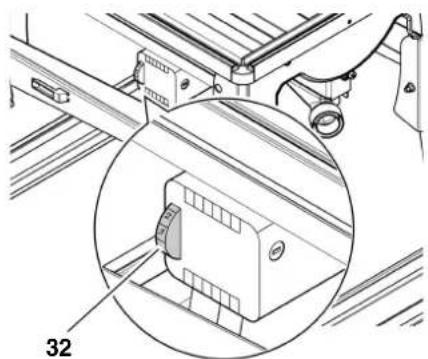

	1800 min	1
	2400 min	2
	3000 min	3
	3500 min	4
	4000 min	5
	4500 min	6

Nella tabella a lato sono riportate le regolazioni del numero di giri per i diversi materiali (vedere la sezione "Elementi/Regolatore del numero di giri").

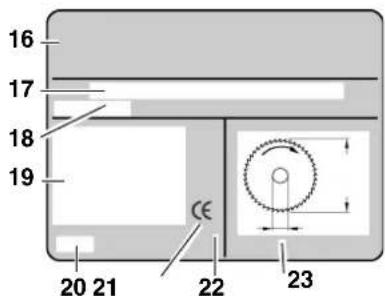

Indicazioni sulla targhetta del modello

(16) Produttore
(17)Numero di seri
(18) Definizione dell'apparecchio
(19) Dati del motore (vedere anche "Dati tecnici")
(20) Anno di costruzione
(21) Simbolo CE - Questo appearecchio soddisfa le direttive dell'UE in relazione alla dichiarazione di conformità
(22) Simbolo di smaltimento - L'apparecchio più essere smaltito dal produttore
(23) Dimensioni ammesse per le lame

3.4 Dispositivi di sicurezza

Calotta di espulsione dei trucioli

La calotta di espulsione dei trucioli (24) protege l'operatore da contatti involontari con la lama della sega e dai trucioli prodotti durante il taglio del pezzo.

Deve essere sempre montata durante il funzionamento della sega.

Coprilama

Il coprilama (25) impedisce che il pezzo in lavorazione possa essere proiettato contro l'operatore.

Deve essere sempre montato durante il funzionamento della sega.

Protezione dall'accesso

I seguenti componenti impediscono il contatto involontario con la lama della sega:

• profilodi caricamento delbanko (26),
• piatra di copertura del carter di protezione della lama (27),
  protezione dall'accesso (28).

Tali componenti devono essere sempre montati durante l'impiego dell'apparecchio.

Elemento spintore

Lo spintore (29) ha la funzione di una prolonga della mano e protegge da contatti accidentali con la lama.

Lo spintore delve essere utilizzato sempre, quando la distanza tra la battuta

parallela e la lama della sega è ≤ 120 mm.

Lo spintore deve trovarsi ad un angolo di 20^ ... 30^ rispetto alla superficie del banco della sega.

Qualora lo spintore non venga utilizzato, è possibile agganciarlo al supporto laterale.

Se lo spintore è danneggiato delve essere sostituito.

4. Caratteristiche particolare del prodotto

• Funzione di trazione per tagli precisi.
  Angolo di inclinazione regolabile con precisione da -1,5^ a 46,5^ .
  Altezza del taglio regolabile sino a 70 mm.
• Tutte le più importantes funzioni di commande sul lato anteriore.

• Sistema elettronico di controllo del numero di giri:

• avviamerto graduale del motore;
  carico esiguo della rete elettrica;
  giri lama costanti, independente- mente dal carico, per una qualita omogenea del taglio;

• numero de giri regolabile da 2500 a 4500 U/min.

Un salvamotore elettronico disattiva il motoreattraverso il dispositosiverevatore di sovracorrentegni volta che si blocca (ad esempio in caso di inceppamento della lama della sega).
Un relè di sottotensione impedisce che l'apparecchio possa avviarsi da solo non appenaViene ripristinata la corrente dopo un'interruzione.
- Struttura compatta per un trasporto rapido e comodo.
- Basamento pieghevole ideale per il montaggio.
Battuta universale inclusa nella for-nitura.

5. Elementi

Interruttore di accensione/spegnimento

• Accesione = premere l'interruttore verte (30).
• Specn imento = premere l'interruttore rosso (31).

i Nota

Quando viene a mancare la tensione, scatta un relle di sottotensione che impedisce il riavvio automatico dell'apparecchio non appena la tensione viene ripristinata. Per la riaccensione, è necessario premere nuovamente l'interruttore di accensione.

Regolatore del numero di giri

Grazie al regolatore del numero di giri (32) presente sul motore, è possibile impostare i seguenti livelli di numero di giri:

1 = 1800 U/min: per profilin rame, nickel, ottone, zinco.

2 = 2400U / min per profilin alluminio.

3 = 3000U / min per profilin plastica.

4 = 3500 U/min: per pannelli di compensato.

5 = 4000 U/min: per legno massiccio.

6 = 4500 U/min: per paniforte.

Barra di trazione per copertura

In caso di utilizzato come sega circolare a lamascorrevole, la lamada della sega viene mossa in avanti mediatingla barad i trazione.

Girare in senso antiorario la manopola (33) sino alla guida di battuta in modo da spostare longitudinalmente la lama.

Quando la manopola (33)iene rilasciata, la lama torna automaticamente nella posizione posteriore e la barra di trazione viene bloccata in posizione.

Leva di serraggio

Per bloccare la barra di trazione, procedere come indicato di seguito.

• Premere la leva (34) verso il basso = la barra di trazione non viene blocata.
• Premere la leva (34) verso l'alto = bloccare la barra di trazione nella posizione anteriore o centrale.

34

Volantino per la regolazione dell'altezza di taglio

L'altezza di taglio più essere regolata girando il volantino (35).

Manopola per l'angolo d'inclinazione La manopola (36) consente di regolare la lama ad un angolo qualsiasi tra 0^ e 45^ .

Vite di serraggio

Per fare in modo che l'angolo d'inclina-zione impostato non cambi durante la lavorazione, è necessario fissarlo con la vite di serraggio (37).

Leva di limitazione dell'inclinazione

La regolazione dell'inclinazione dispone, come guida di battuta, di un disco eccentrico in corrispondenza degli angoli a 0^ e 45^ . Per tagli obliqui particolari (taglio posteriori), l'angolo d'inclinazione cui quod assere augmentato di 1,5^ in entrambé le direzioni.

• Estrarre la leva di limitazione dell'inclinazione (38) e posizionaria sul disco eccentrico destro = L'angolo d'inclinazione della lama cui è essere regolato tra -1,5^ e 45^ .
• Estrarre la leva di limitazione dell'inclinazione (38) e posizionarla sul disco eccentrico sinistro = L'angolo di inclinationazione della lamà cui è essere regolato tra 0^ e 46.5^ .

i Nota La leva di limitazione dell'inclina-zione viene reimpostata automaticamente, quando viene nuovamente regolata un'inclinazione tra 0^ e 45^

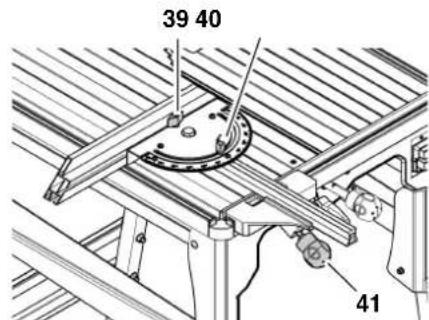

Battuta universale

La slitta della battuta universale deveseissere insertita nel profilo di guida delbanco della sega e fissata con la vite di serraggio (41).

In caso di utilizzato come sega circolare a lama scorrevole, è possible montare la battuta universale per i tagli angolari.

• Svitare il dato ad alette (40) e regolare l'angolo di taglio.

In caso di utilizzo come sega circolare a lavoro, è possible montare la guida di battuta universale come battuta parallela.

• Allentare la leva di serraggio (42) e regolare la larghezza di taglio.

Una volta allentato l'eccentrico (39), il profilodi battuta cui esere rimioso e reimpostato.

• Bordo di appoggio alto = per segare peszzi alto (max 70 mm).

i Nota Inco

In caso di utilizzo come sega circolare a lama scorrevole, il profilò di battuta deve essere montato con il bordo di appoggio alto.

• Bordo di appoggio basso =
• per segare pezzi piatti;
• con la lama inclinata (utilizzato come sega circolare a banco).

6. Messa in funzione

6.1 Installazione dell'apparecchio

1. Estrarre l'apparecchio dall'imballaggio sollevandolo con l'aiuto di due persone.
2. Poggiare sul lato l'apparecchio come individato in figura.
3. Allentare la staffa di bloccaggio (43) e disinnestare le gambe.
4. Spostare tutte e quattro le viti di fissaggio (45) nella posizione finale ed eventuallymente allentare le viti di fissaggio.
5. Serrare saldamente le viti di fissaggio per bloccare bene le gambe in posizione.

1. Montare l'apparecchio.
2. Correggere le disomogeneita del pavimento con il piede di appoggio (44).

6.2 Montaggio

Pericolo! Il coprilama e la calotta di espluzione rientrano nei dispositiivi di sicurezza e devono essere montati per garantire un impiego sicuro dell'apparecchio.

Regolazione del coprilama

i Nota

Il coprilama è gli impostato correttamente alla segna. É necessario regolarlo quando vieneesso in funzione solo se si è spostato durante iltrasporto.

1. Spostare la lama della sega completemente verso l'alto con l'aiuto della manovella.
2. Controllare la regolazione del coprilama.

La distanza tra il bordo esterno della lama ed il coprilama deve essere pari a 3 - 5mm
Il copilama deve essere allineato alla lama.

Solo se è necessario regolare nuovamente il coprilama, procedere come indicato di seguito.

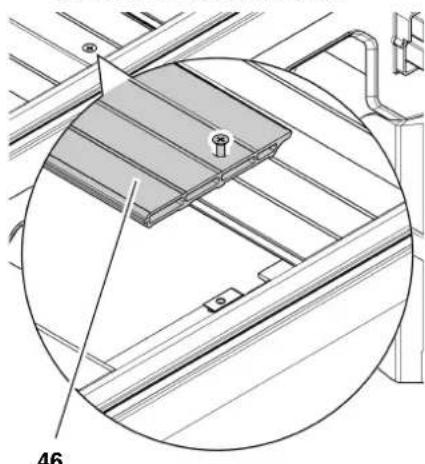

3. Sganciare ed estrarre il profilo di caricamento del banco (46).

ITITALIANO

1. Allentare le viti (47) del supporto del coprilama.

Regolare la distanza dalla lama.

1. Spostare il coprilama (48) nella posizione superiore o inferiore.

2. Posizione superiore: in caso di tagli di separazione, il coprilama deve sporgere altre la lama della sega.

3. Posizione inferiore: per tagli nascosti.

4. Serrare le viti (47) del supporto del coprilama.

5. Allentare la vita a testa esagonale incassata (49) girandola in senso orario e regolare il coprilama. La distanza tra i denti della lama e il coprilama delve essere 3 - 5mm
6. Stringere la vite a testa esagonale incassata (49) girandola in senso antiorario.

Per effettuare la regolazione laterale, il coprilama (53) e la lama devono essere perfettamente allineati.

1. Allentare leggermente entramble le viti a testa esagonale incassata della piastra di copertura sul carter di protezione della lama della sega
2. Sollevare la piastra di copertura e sganciarla dal supporto superiore.

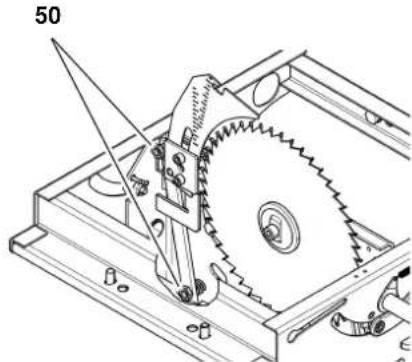

3. Allineare il coprilama alla lama utilizzando le viti (50).

1. Inserire la piastra di copertura e stringere saldamente entrambé le viti a testa esagonale incassata.
2. Fissare il profilo di caricamento per banco.

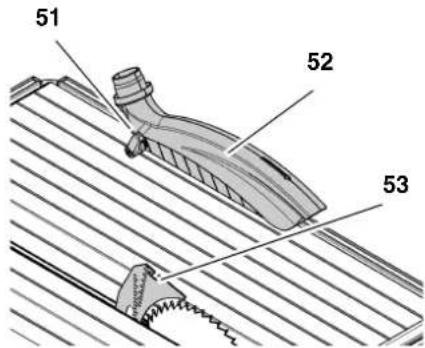

Montaggio della calotta di espulsione dei trucoli

1. Spostare la lama della sega complemente verso l'alto con l'aiuto della manovella.
2. Montare la calotta di espulsione dei trucoli (52) sul coprilama (53).
3. Stringere saldamente la calotta utilizzando la leva di serraggio (51).

Montaggio della manopola sulla barra di trazione

1. Avvitare la manopola (54) sulla barra di trazione (57).
2. Utilizzato il controdo (56) assicurare la manopola alla barra di trazione trattenendo il dato (55) con una chiave a bocca e stringendo saldamente il controdo (56) contro la barra di trazione.

6.3 Impianto di aspirazione dei trucoli

Pericolo! Alcuni tipi di segatura (ad esempio quella ottenuta da legno di quercia, faggio e frassino) possono essere cancerogeni se aspirati. In ambienti chiusi lavorare escludamente con un impianto di aspirazione idoneo. L'impiano di aspirazione delve soddisfare i seguenti requisiti:

• delve corrispondere al diametro del bocchettone di aspirazione (calotta di espulsione dei trucoli 38 mm; carter di protezione 58/43 mm);
• quantità d'aria ≥ 460 m³/h;
• depressione al bocchettone di aspirazione della sega ≥ 530 Pa;
• velocità dell'aria al bocchettone di aspirazione della sega ≥ 20 m/s.

I bocchetoni di aspirazione dei trucoli si trovano sul carter di protezione della

lama e sulla calotta di espulsione dei truccioli.

Osservare inoltre le istruzioni per l'uso dell'impianto di aspirazione dei trucoli.

L'utilizzo della sega perché impianto di aspirazione dei trucoli è possibile soltanto:

all'aperto;
per un funzionamento breve (fino a un massimo di 30 minuti);
-utilizzandouna mascherina.

Pericolo! A causa del movimento rotatorio della lama i trucoli vengono spinti fuori dal carter di protezione della lama.

Attenzione!

Il tubo flessibile di aspirazione non deve essere ostruito da oggetti.

6.4 Collegamento elettrico

Pericolo! Tensione elettrica

Utilizzare l'apparecchio solo in un ambiente asciutto.
Utilizzare esclusivamente una fonte di energia elettrica che soddisfi i seguenti requisiti (vedereanche "Dati tecnici"):

• prese elettriche a norma, con messa a terra regolamentare e controllata;
  tensione e frequenza corrispondenti ai dati indicati sulla targhetta dell'apparecchio;
• fusibile con interuttore salva-vita da 30mA
  impedenza del sistema Z_max al punto di allacciamento (presa dell'impiano esistente) di massimo 0,35 Ohm.

Nota

Per sapere se I'impiano esistente soddisfa queste condizioni, consultare la societa di fornitura dell'energia elettrica oppure un elettricista specializzato di fiducia.

• Posizione il cavo di alimentazione in modo che non interferrisca col lavoro e che non possa subire danni.
  Proteggere il cavo di alimentazione da calore, fluidi aggressivi bordi taglienti.
  Per eventuali prolonghe,utiliz-zare soltanto cavi di gomma consezione sufficiente (vedere "Dati tecnici").
  Non tirare mai il cavo di alimentazione per estrarre la spina alla presa.

7. Uso

Pericolo!

• Questo apparecchio deve essere utilizzato soltanto da una persona alla volta. Le altre persone sono sostare a distanza dall'apparecchio solo per addurre o prelevare i pezzi.

• Prima di cominciare a utilizzare l'apparecchio, verificare che le seguenti parti siano in perfetto stato operativo:

• il cavo di alimentazione e il connettore di rete;

• l'interruttor di accensione/spegnimento;
• il coprilama;

• lacalotta di espulsione dei truccioli;
  lo spintore.

• Si devono sempre'utilizzare i mezzi di protezione personali, quali:

mascherine;
- cuffie;
- occhali.

Assumere la posizione di lavoro corretta:

• sul lato anteriore, alla parte dei comandi;
  frontalmente rispetto all'apparecchio;
  a shistra, a bianco della lama;

• nel caso dilavoro in due persone, la seconda deve mantenersi a sufficiente distance alla sega.

• Se necessario,utilizzato:

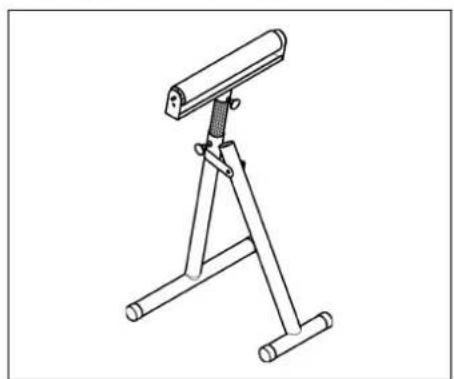

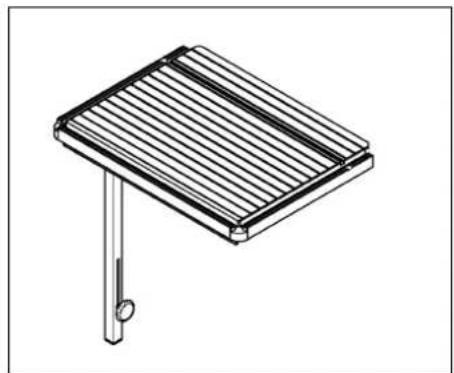

unprolungamento del banco (accessori) se i pezzi da lavorare, una volta tagliati, rischiano di cadere a terra;

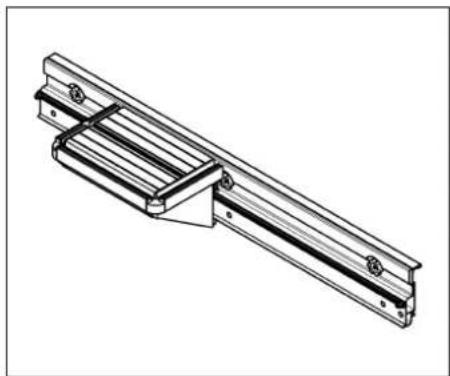

-unaslitta scorrevole (accessori);
- undispositivo di blocco per i pezzi da lavorare che non poggiano in modo stabile, ad esempio materiale circolare;
unaspiratore di trucioli.

• Evitare gli errorsi più frequenti.

Non esercitare mai una pressione laterale per frenare la lama della sega in quanto susssiste il pericolodi contraccolpi.
- Durante la lavorazione, pre-mere il pezzo sempre sul banco cercando di non inclinarlo in quanto sussiste il pericolò di contraccolpi.
Non segare mai più pezzi contemporaneamente, neppure fasci composti da più elementi per evitare il pericolo di infor

tuni causati dal trascinamento incontrolato di uno di tali elementi mediante la lama.

In caso di utilizzato come sega circolare a lama scorrevole, controllare prima del taglio, a la lama ferma, se il pezzo da lavorare cui èssere tagliato completenessenza agganciare il profilo di appoggio.

Pericolo di trascinamento!

Non tagliare mai pezzi su cui si trovino funi, corde, nastri, cavi o filli metallici oppure che contengano simili materiali.

7.1 Sega circolare a banco

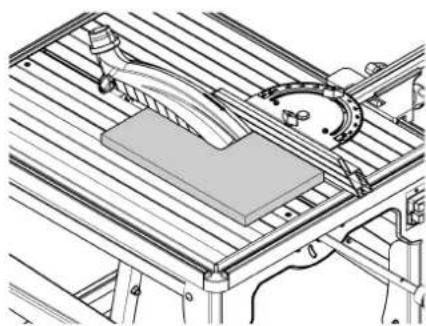

i Nota In ca

In caso di utilizzo come sega circolare a banco, il pezzo da lavorare deve essere spinto verso la parte posteriore.

Si tratta di una modalità indicata per:

• tagli dirifilatura,
• tagli lunghi.

Conversione alla modalità sega circolare a banco

1. Girare la manopola in senso antiorario fino alla guida di battuta, quando tirarla in avanti in modo tale che la lama della sega venga a trovarsi al centro del banco.
2. Utilizzando la leva di serraggio bloc-care la corsa longitudinale al centro del banco.

Regolazione e uso

1. Impostare l'altezza di taglio. La calotta di espulsione dei trucoli delve essere posizionata sul pezzo da lavorare.
2. Impostare l'angolo d'inclinazione e bloccarlo.
3. Se necessario, montare la battuta universale (il profilo di appoggio della battuta deve essere parallelo alla lama).

4. Regolare il numero dei giri in base al pezzo da lavorare e accendere la sega.

5. Segare il pezzo con un'unica passata.

6. Specnere l'apparecchio se non si continua subito a lavorare.

7.2 Sega circolare a lamascorevole

i Nota

In caso di utilizzo come sega cir- colare a lama scorrevole, il pezzo da lavorare deve essere bloccato e la lama deve essere spinta in avanti. La lunghezza di taglio è determinata dallo spessore del pezzo da lavorare (vedere lo schizzo).

Si tratta di una modalità indicata per:

• tagli traversali,
• taglio di profili e metalli leggeri,
• tagli di estrema precisione.

1. Sganciare il blocco della regolazione longitudinale della lama.
2. Impostare l'altezza di taglio. La calotta di espulsione dei trucoli deve essere posizionata sul pezzo da lavorare.
3. Impostare l'angolo d'inclinazione e bloccarlo.
4. Montare la battuta universale e, se necessario, impostare un angolo.

i Nota In-oo

In caso di utilizzo come sega circolare a lama scorrevole, il profilò di battuta delve essere montato con il bordo di appoggio alto.

Attenzione!

Il profilodi battuta non devesporgere sull'area di taglio.

1. Controllare, a lama ferma, se il pezzo da lavorare può essere tagliato interamente tirando la lama in avanti.

ITALIANO

1. Riportare la lama nella posizione posteriore.
2. Poggiare il pezzo da lavorare al profilo di battuta.
3. Regolare il numero dei giri in base al pezzo da lavorare e accendere la sega.
4. Segare il pezzo tirando la lama.
   Riportare la lama nella posizione posteriore.
5. Spagnere l'apparecchio se non si continua subito a lavorare.

8. Manutenzione

Pericolo!

Prima di agli'intervento:

1. spegnere l'apparecchio;

2. attendere fino a quando la sega non èferma;

3. estrarre il connettore di rete.

4. Alla fine di agli intervento di manutenzione e di pulizia reinsire, attive e controllare tutti i dispositivi di sicurezza.
   Gli elementi danneggiati e in particolare i dispositivi di sicurezza devono essere sostituiti escludamente con parti originali in quanto le parti non collaudate e approve dal produttore potrebbero provocare danni imprevedibili.
   Gli interventi di manutenzione o di riparazione non descriitti in questa sezione devono essere effettuati esclusivamente da personale specializzato.

Pericolo!

Se il profilo d'inserto è danneg-

giato, sussiste il pericolo che piccoli oggetti si incastrino tra l'inserto e la lama, bloccandola. Sostituire subito un inserto danneggiato.

8.1 Sostituzione della lama

Pericolo!

• Poco dopo la fine della lavorazione, la lama può essere molto calda. Pericolo di uszioni. Lasciare raffreddare la lama calda. Non pulire la lama calda con liquidi inflammabili.
  Il pericolodi taglio sussiste
  anche con la lama ferma. Utiliz-
  zare sempre gli appositi quanti
  per sostituire la lama.
• Girare la manopola in senso antiorario sino alla battuta e tirarla completeness in avanti.

• Utilizzando la leva di serraggio blocare la corsa longitudinale nella posizione anteriore.

• Spostare la lama della sega complemente versuso l'alto con l'aiuto della manovella.

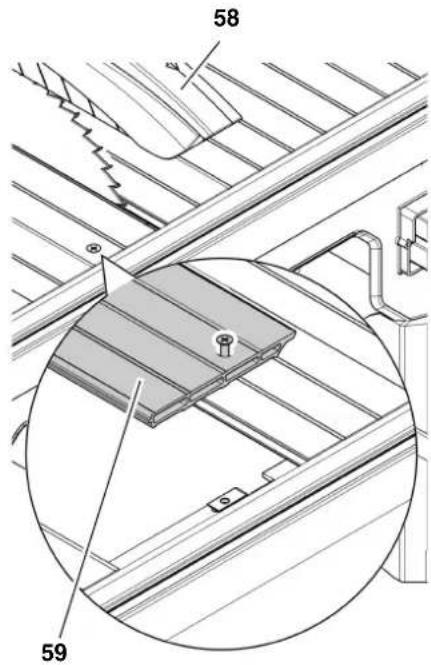

• Rimuovere la calotta di espulsione dei trucoli (58).
• Sganciare ed estrarre il profilo di caricamento del banco (59).

1. Inclinare la lama a 45^

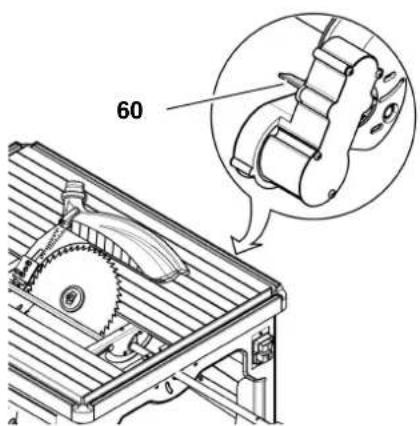

2. La leva (60) del blocco della lama si trova sulla trasmissione a cinghia situata sul lato destro della sega. Spingere la leva a camma verso l'alto. Girare la lama con la mano forn o far scattare in sede l'albero portalame.

Mentre si allenta la vite di serraggio, tenere premuta la leva.

1. Allentare la vite di serraggio (61) utilizinga la chiave esagonale (filet-tatura sinistrorsa).

1. Rimuovere dall'albero portalame la vite di serraggio (61), la flangia esterna (62) e la lama della sega.
2. Pulire le seguenti superfici di serraggio:

albero portalame,
- lama della sega,
flangia esterna (62)
flangia interna (63).
- vite di serraggio (61).

Pericolo!

Nonutilizzaredetergentiche possano dannegliarele parti in alluminio,ad esempio per rimuoverere restidi resina,riducendoosi la resistenza della sega.
11. Inserire la nuova lama prestando attenzione alla direzione di rota-zione.

Pericolo!

Utilizzare solamente lame adeguate, conformi alla norma EN 847-1 (vedere "Dati tecnici") - se si utilizzato lame inadeguate, danneggiate o deformate, a causa della forza centrifuga, parti di queste potrebbero essere proiettate via con la violenza di un'esplosione.

Nonutilizzare:

• lame il cui numero massimo di giri consentito sua inferiore al numero di giri a vuoto nominale dell'albero portalame (vedere "Dati tecnici");
• Iame in acciaio rapido altolegato (HSS);
• lame con danneggiamenti o deformazioni visibili.
  dischi troncatori.

Pericolo!

• Utilizzato solo parti originali per il montaggio della lama.
  Non utilizzato anelli riduttori volanti per evitare lo svitamento involontario della lama.
  Le lame devono essere montate in modo da non risultare sbilanciate, non presentare una rota-zione irregolare e non potersi svitare durante il funzionamento.

• Spostare la flangia esterna (62) facendo attenzione a centrarla.

• Avvitare la vite di serraggio (61) (filettatura sinistorsa) e stringerla saldamente utilizzato l'utensile fornito.

Al terminé, premere verso l'alto la leva a camma del blocco della sega (60) in modo da mettere in posizione l'albero portalame.

Pericolo!

Non prolongare la chiave utilizzata per il serraggio della lama.
Non avvitare la vite di serraggio battendo sulla chiave.
- Una volta stretta la vite di serraggio, rimuovere assolutamente la chiave di montaggio.
14. Fissare il profilo di caricamento per banco.
15. Fissare la calotta di espulsione dei trucioli.

8.2 Calibratura della Scala

Dopo un lungo utilizzato oppure dopo aver effettuato interventi di regolazione, si dovrebbe controllare ed eventualmente ricalibrare il punto zero assoluto di ogni Scala.

1. Allentare le viti di fissaggio della Scala.
2. Scale angolari: Allentare i dispositivi di blocco della sega e eseguire l'esatta calibratura della sega su una squadra. Rifissare i dispositivi di blocco.

Scale per la guida di battuta univers- sale:

Poggiare sul lato sinistro della lama, per l'interno diametro, una guida di battuta sufficientemente lunga facendo attenzione all'allicciamento dei denti o alla placchetta laterale sporgente.

1. Spostare la Scala in modo tale che il punto zero corrisponda esattamente al valoreindicato.
2. Stringere tutte le viti di fissaggio della Scala e verificare la regolazione eseguendo un taglio di prova.

8.3 Regolazione della corsa della battuta

1. La leva della Corsa della battuta (65) per l'angolazione cui quod estere regolata tra 0^ e 45^ .

1. Regolare l'inclinazione della lamafino alla battuta.

2. Verificare l'inclinazione:

3. 0^ = angolo retto rispetto al banco

4. 45^ con una squadra a parte. Qualora tali valori non vengano giunti esattamente, procedere no modo indicato di seguito.

5. Allentare il dato esagonale (64) del relativo disco eccentrico, quando regolare quest'ultimo in maniera tale che il relativo angolo di inclinazione rispetto al banco corrisponda, nella posizione finale, esattamente a 0^ (= angolo retto) o 45^ .

6. Rstringere il dato esagonale (64) del disco eccentrico.

7. Una volta completata la regolazione dellaCorsa della battuta, registrarse necessario la Scala angolare situata sul lato frontale.

8.4 Regolazione dell'ammortizzatore

L'ammortizzatore per la corsa di ritorno della lama deve essere impostato in modo che la slitta d'avanzamento ritorni automaticamente indietro alla che vi sia bisogno di spingerla.

Per regolare l'ammortizzatore, ruotare la vite di regolazione (66) nel modo seguente:

• verso destra = ammortizzazione maggiore,
• verso sinistra = ammortizzazione minore.

8.5 Pulizia della sega

Rimuovere i trucioli e la polvere con l'aspirapolvere o con una spazzola da:
gli elementi di guida per la regolazione della lama;
b fessure di ventilazione del motore.

Pulizia del carter di protezione della lama

É necessario pulire il carter di protezione della lama se vi si accumulano trucioli.

Nota

E possibile accedere al carter di lone della lama solo dal basso.

Per la pulizia del carter è possibile smontare l'inserto e la lama della sega.

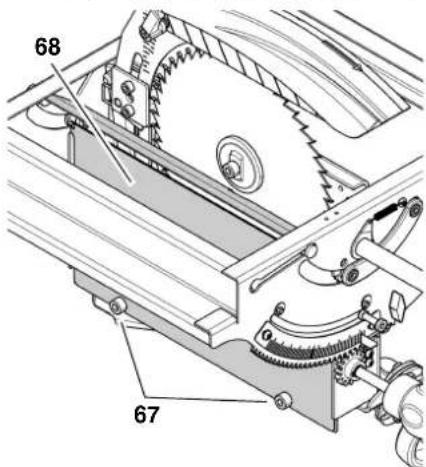

1. Allentare leggermente entrambe le viti a testa esagonale incassata (67).
2. Sollevare la piastra di copertura (68)
   e sganciarla dal supporto superiore.

1. Pulire il carter di protezione della lama.
2. Rimontare la piastra di copertura (68).
3. Al terme, stringere saldamente entrambe le viti a testa esagonale incassata (67).

8.6 Controllo e sostituzione delle spazzole di carbone

Nota

Le spazzole di carbone sono con- ce quando:

• il motore sembra galoppare;

• si verificano disturbi di trasmissione e ricezione radio durante il funzionamento del motore;

• il motore si ferma.

Per controllare o sostuire le spazzole di carbone, procedere come indicate di seguito.

1. Estrarre il connettore di rete.

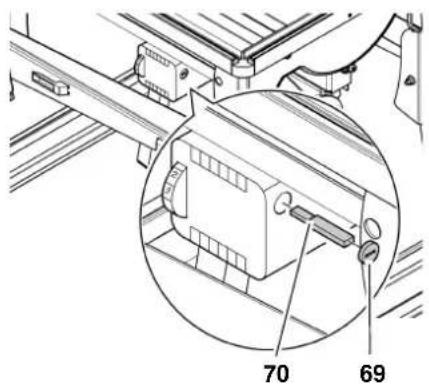

2. Avvitare il tappo di chiusura (69) delle spazzole di carbone (70) sull'alloggiamento del motore utilizzando un cacciavitte adatto.
   Nella figura è rappresentata la sostituzione della spazzola destra.
   Quella sinistra si trova sul lato opposto.

1. Estrarre le spazzole (70) e controllarle. Ciascuna di esse deve essere lunga almeno 6 mm.
2. Collocare le spazzole intatte nel pozzetto. Entrambe le stecchette laterali della piccola piastra metallica devono venire agganciate nelle scanalature laterali del pozzetto.
3. Riavvitare il tappo di chiusura (69).
4. Verificare il corretto funzionamento della sega.

8.7 Custodia dell'apparecchio

Pericolo!

• Custodire l'apparecchio in modo tale che non possa essere utilizzato da non addetti ai lavori.
• Accertarsi che nessuno possa ferirsi in prossimità dell'apparecchio.

Attenzione!

Non custodire l'apparecchio all'aperto o in un ambiente umido alla sua adeguata protezione.

8.8 Manutenzione

Prima di agli accensione

Controllo visivo per verificare che la distanza tra la lama e il coprilama sia 3-5 mm.

Controllo visivo per verificare che il cavo di alimentazione e il connettore di rete non siano danneggiati; la sostituzione delle eventuali parti danneggiate deve essere effettuata solo da un elettricista specializzato.

Ogni mese (seutilizzata giornalmente)

Asportare la segatura con un aspiratore o un pennello; oliare leggermente gli elementi di guida:

• alla filettata e aste di guida per la regolazione dell'altezza;
• barre di trazione;
• segmenti d'inclinazione;
• ammortizzatore.

Ogni 300 ore

Controllare tutte le connessioni con viti ed eventualmente serrarle.

9. Trasporto

Pericolo!

Prima del transporte, procedere

come indicato di seguito.

• Spegnere la macchina.
• Attendere bajo quando la sega non è ferma.
• Estrar re il connettore di rete.

Assicurarsi che durante il trasporto la parte superiore della lama sua protetta.

Non utilizzato mai il dispositorio di protezione per il trasporto o la manipolazione.

1. Girare la lama della sega Completely verso il basso.
2. Rimuovere la battuta universale.

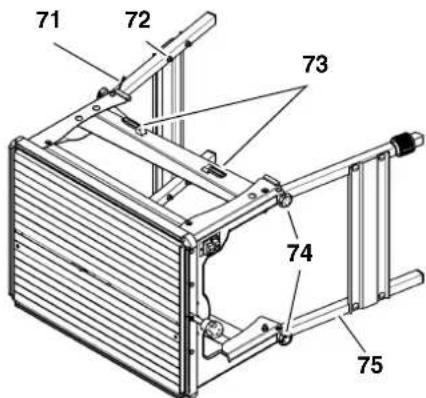

3. Avvolgere il cavo su Il'apposto supporto (73).
4. Poggiare la sega su un lato come indicate in figura.

1. Allentare le viti di fissaggio e jegare le gambe posteriori (72).
2. Allentare le viti di fissaggio (74), far scattare le gambe anteriori (75) supra quale posteriori (72) e bloccarle con la staffa di fissaggio (71).

7.Prepare la sega.
8. Afferrare la sega per le controventu-ture del banco e trasportarla.
Per la spedizione si consiglia di utilizzare possibilmente l'imballaggio originale.

10. Consigli e suggerimenti

• Prima di iniziare con la lavorazione, effettuare dei tagli di prova su pezzi residui adatti.
  Appoggiare il pezzo da lavorare sul banco della sega sempre in maniera tale cheesso non possa ribaltarsi o ondegliare;ad esempio nel caso di un'asse bombata, il lato bombato esterno delve essere rivolto verso l'alto.
  Per i pezioni lunghi,utilizzare supporti adeguati, ad esempio un prolongamento oppure un ampliamento del banco (accessori).
  Per segare delle parti della stessa lunghezza in modorzionale,utilizzare una battuta di arresto longitudinale (accessori).
• Tenere sempre pulite le superfici dei tavoli di appoggio eliminando in particolare i residi di resina con uno spray di pulitura e manutenzione adatto (accessori).

11. Accessori disponibili su richiesta

Per lavori speciali, presso i rivenditori specializzati sono disponibili gli accessori riportati di seguito. Le rispettive figure sono riportate sulla pagina di copertina posteriore.

A Prolu ngamento delenco Per un lavoro sicuro con pezzi di una certa lunghezza.
B Amplia除去 del banco Per un lavoro sicuro con pezzi di una certa lunghezza.
C Slitta s correvole Per la conduzione sicura dei pezzi piu lunghi.

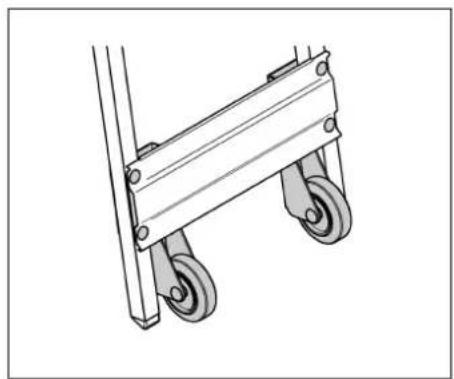

D Te laio Per facilitare il trasporto.

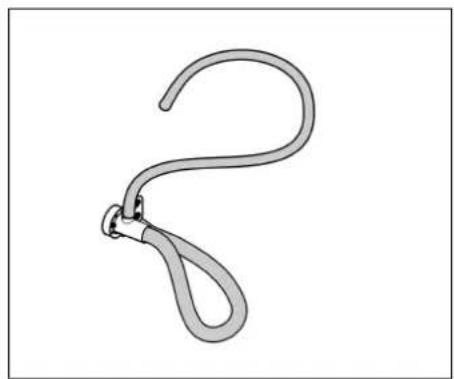

E Dispositivo di aspirazione dei truc
cioli Per ragioni di salute e mantenere l'officina pulita.
F Ba ttuta parallela Per tagli lunghi precisi.
G Ba nco a rulli Per un lavoro sicuro con pezzi di una certa lunghezza.
H Spray di pu litura e manutenzione per asportare i residui di resina e proteggere le superfici metalliche.

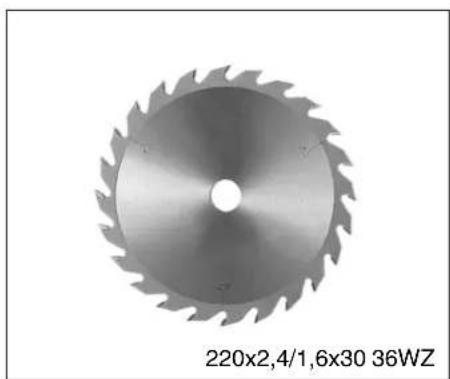

I Lama della sega in metallo duro 220x2,4/1,6x30 36 WZ per tagli longitudinali e trasversali di legno massiccio e pannelli di masonite.
J Lama della sega in metallo duro 220x2,6/1,6x30 48 DZ/HZ per tagli longitudinali e trasversali di paniforte, profilli in plastica, allumi-

nio e rame e pannelli di compensato di valore.

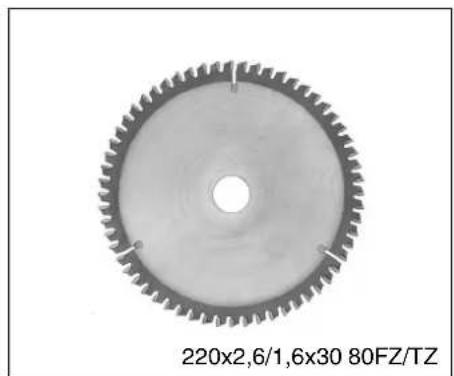

K Lama de Ila sega in metallo duro 220x2,6/1,6x30 80 FZ/TZ Lama universale per materiale plastico e metalli non ferroso.
L Impu gnatura per spintore in legno da avvitare a una davola adatta per una guida sicura dei pezzi più piccoli.

12. Riparazione

Pericolo! Fare riparare l'elettROUTensile solo ed esclusivamente da personale tecnico qualificato e solo con l'impiego di pezzi di ricambio originali. Solo cui quod assere salvaguardata la sicurezza dell'elettROUTensile.

Nel caso di eletttroutensili Metabo che necessitino di riparazioni, rivolgersi al proprio rappresentante di zona. Per gli indirizzi consultare il site www.metabo.com.

Gli elenchi delle parti di ricambio possono essere scaricati dal site www.metabo.com.

13. Rispetto dell'ambiente

Il materiale utilizzato per l'imballaggio dell'apparecchio è reciclabile al 100% . Gli apparentecchi elettrici e gli accessori fuori uso contengono grandi quantità di materia prime e di altri materiali che sono essere sottomosti a un processo di riciclaggio.

Queste istruzioni sono state stampate su carta sbiancataenza cloro.

14. Probleme anomalie

Pericolo! Prima di agli'intervento di riparazione, effettuare le operazioni indicate di seguito.

1. Spegnere la macchina.
2. Estrarre il connettore di rete.
3. Attendere l'arresto completo della lama.

Alla fine di agli'intervento di riparazione reinserire, attivare e controllare tutti i dispositivi di sicurezza.

II motore non funziona

Il reIe di sottotensione è stato attivato da una caduta di tensione imprevista.

• Riaccendere la macchina.
  Mancanza di corrente.
• Controllare il cavo d'alimentazione, la presa, la spina ed il fusibile.

Le prestazioni dell'apparecchio sono insufficienti

Il motore riceve una tensione insufficiente.

• Usare un cavo più corto oppure un cavo di sezione maggiore (≥ 1,5mm^2) .
• Far controllare l'alimentazione da un elettricista specializzato.

La capacité di taglio è inadeguata

La lama ha Persons il filo (controllare eventuali traccce di bruciatura ai lati).

• Sostituire la lama (vedere la sezione "Manutenzione").

Il tubo di espulsione dei trucoli è bloccato

Non è collegato alcun impianto di aspirazione oppure la potenza di aspirazione è esigua.

• Collegare l'impianto di aspirazione.
• Aumentare la potenza di aspirazione (velocità dell'aria ≥ 20 m/sec sul tubo di espulsione dei trucoli).

Lo spostamento longitudinale della lama non è corretto

L'ammortizzatore della slitta d'avanzamento è spostato.
- Regolare l'ammortizzatore (vedere la sezione "Manutenzione").

La slitta d'avanzamento viene frenata dai trucoli.

• Pulire gli elementi di guida della slitta.

• Dati tecnici

Tensione		V	230 (1~50 Hz)
Potenza Potenza assorbita P1Potenza erogata \(P_2\)		kWkW	2,21,6
Corrente assorbita A 4,8
Fusibile min. A 10
Protezione IP20
Sezione del cavo di prolunga (H07RN-F) mm		2	3 x 1,5
Velocità nominale di rotazione a vuoto (a 230 V) min		-1	2000 - 4500
Velocità di taglio max (a 230 V) \(V_{max}\)		m/s 52
Spessore del cuneo divisore mm 1,8
Lama Diametro della lama (esterno)Foro della lama (interno)Ampiezza di taglioSpessore max. del corso base della lama		mmmmmm	210 - 220302,4 - 2,61,7
Altezza del taglio con lama della sega perpendicolarecon inclinazione della lama a 45°		mmmm	7049
Lunghezza max della corsa mm 333
Dimensioni Lunghezza del bancoLarghezza del bancoAltezza (basamento ripiegato)Altezza (basamento montato)		mmmmmm	742585418900
Peso dell'apparecchio		kg	35
Valori di emissione di rumore (EN 61029-1*) a vuotoLivello di pressione acustica \(L_{pA}\)Livello di potenza sonora \(L_{WA}\)Incertezza K		dB (A)dB (A)dB (A)	85964
Valori di emissione di rumore (EN 61029-1*) durante il funzionamentoLivello di pressione acustica \(L_{pA}\)Livello di potenza sonora \(L_{WA}\)Incertezza K		dB (A)dB (A)dB (A)	871014
Impianto di aspirazione dei trucoliIsezione del bocchettone di aspirazione sulla calottadi espulsioneSezione del bocchettone di aspirazione sul carterQuantità d'ariaDepressione sul bocchettone di aspirazioneVelocità dell'aria sul bocchettone di aspirazione		mmmm\(m^3/h\)Pa m/s	3858/4346053020

• I valori indicatei sono relativi a emissioni e non devono perché essere intesianche come valori per la sicurezza sulippo di lavoro. Benché vi sia una correlazione tra livelli di emissione e di immissione non è possibile stabilire in modo attendibile se siano necessarie ulteriori precauzioni oppure no. I fatti che influscono sul livello di immissioni effettivement presente in un determinato momento sulippo di lavoro, comprehendo le caratteristiche dell'ambiente di lavoro ed altre fonti di rumore, cioè il numero di macchinari e di altri processi di lavoro adiacenti. Inoltre i valori consentiti relativi alippo di lavoro posso sono anche variar da paese a paese. L'utente delveuggazare queste informazioni per attuare una migliorie valutazione dei danni e dei rischi.

A 091 006 4312 B 091 006 4401 C 091 006 4347

D 091 006 4363 E 091 006 4371 F 091 006 3707

G 091 005 3353 H 091 101 8691 I 628 042 000

J628043000K628084000L0910057200

Metabowerke GmbH

Metabo-Allee 1

72622 Nuertingen

Germany

www.metabo.com
