KT90P1AXT - Cappa BERTAZZONI - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante
Marca	Bertazzoni
Modello	KT90P1AXT
Larghezza	90 cm
Tipo di installazione	A parete o incassabile
Materiale	Acciaio inox
Numero di velocità	3 velocità + intensiva (6 minuti)
Funzioni speciali	Funzione 24h, Delay (spegnimento ritardato 30 min), Blocco tastiera
Illuminazione	LED (2 livelli di intensità)
Filtri antigrasso	Metallici, lavabili in lavastoviglie
Frequenza di pulizia dei filtri antigrasso	Ogni 2 mesi
Filtro a carbone attivo	Sostituibile, non lavabile
Frequenza di sostituzione del filtro a carbone	Ogni 4 mesi (o più spesso in base all'uso)
Distanza minima di sicurezza	650 mm sopra il piano di cottura
Alimentazione elettrica	220-240 V / 50-60 Hz
Classe elettrica	Classe I (messa a terra obbligatoria)
Tipo di comando	Tattile
Telecomando	Sì (ricevitore integrato)
Diametro del condotto di scarico	Minimo 120 mm
Utilizzo	Solo domestico

Domande frequenti - KT90P1AXT BERTAZZONI

A quale altezza installare la cappa KT90P1AXT?

La distanza di sicurezza minima tra il piano di cottura e la cappa è di 650 mm. Se le istruzioni del vostro piano di cottura a gas richiedono una distanza maggiore, rispettate quest'ultima.

Come pulire i filtri antigrasso?

I filtri antigrasso metallici devono essere puliti ogni 2 mesi. Possono essere lavati in lavastoviglie o a mano con un detergente neutro. Assicuratevi che siano ben asciutti prima di rimetterli.

Quando sostituire il filtro a carbone attivo?

Il filtro a carbone attivo non si lava e deve essere sostituito circa ogni 4 mesi, o più spesso in caso di uso intensivo. L'allarme di saturazione si attiva dopo 200 ore di funzionamento.

Come attivare la funzione Intensiva?

Premere brevemente il tasto F. Il motore passa in velocità intensiva per 6 minuti, poi torna automaticamente alla velocità precedente. Se attivata a motore spento, la cappa si spegne dopo i 6 minuti.

A cosa serve la funzione 24h?

La funzione 24h aspira per 10 minuti ogni ora su un ciclo di 24 ore. Attivatela con il tasto G (breve). Non può essere utilizzata contemporaneamente alle funzioni Intensiva o Delay.

Come utilizzare la funzione Delay (spegnimento ritardato)?

Premere brevemente il tasto H per attivare lo spegnimento automatico del motore e dell'illuminazione dopo 30 minuti. Non può essere combinata con le funzioni Intensiva o 24h.

Cosa fare se la spia di saturazione dei filtri si accende?

La spia indica che è necessario pulire i filtri antigrasso (dopo 100 h) o sostituire il filtro a carbone (dopo 200 h). Dopo la manutenzione, tenere premuto il tasto G per reimpostare l'allarme.

Posso utilizzare la cappa con apparecchi a gas?

Sì, ma dovete garantire una ventilazione adeguata dell'ambiente per evitare il ritorno dei gas di combustione. La pressione negativa non deve superare 0,04 mbar. Non scaricare mai l'aria in un condotto utilizzato per i fumi di combustione.

Come bloccare la tastiera per la pulizia?

Con motore e luci spenti, tenere premuto il tasto B (circa 3 secondi) per attivare o disattivare il blocco della tastiera. Una spia può indicare l'attivazione.

Dove trovare i pezzi di ricambio o il servizio post-vendita?

Per qualsiasi pezzo di ricambio (filtri, lampadine, ecc.) o riparazione, contattate il servizio post-vendita Bertazzoni autorizzato. Non tentate di riparare l'apparecchio da soli. La sostituzione del cavo di alimentazione deve essere effettuata da un professionista.

MANUALE UTENTE KT90P1AXT BERTAZZONI

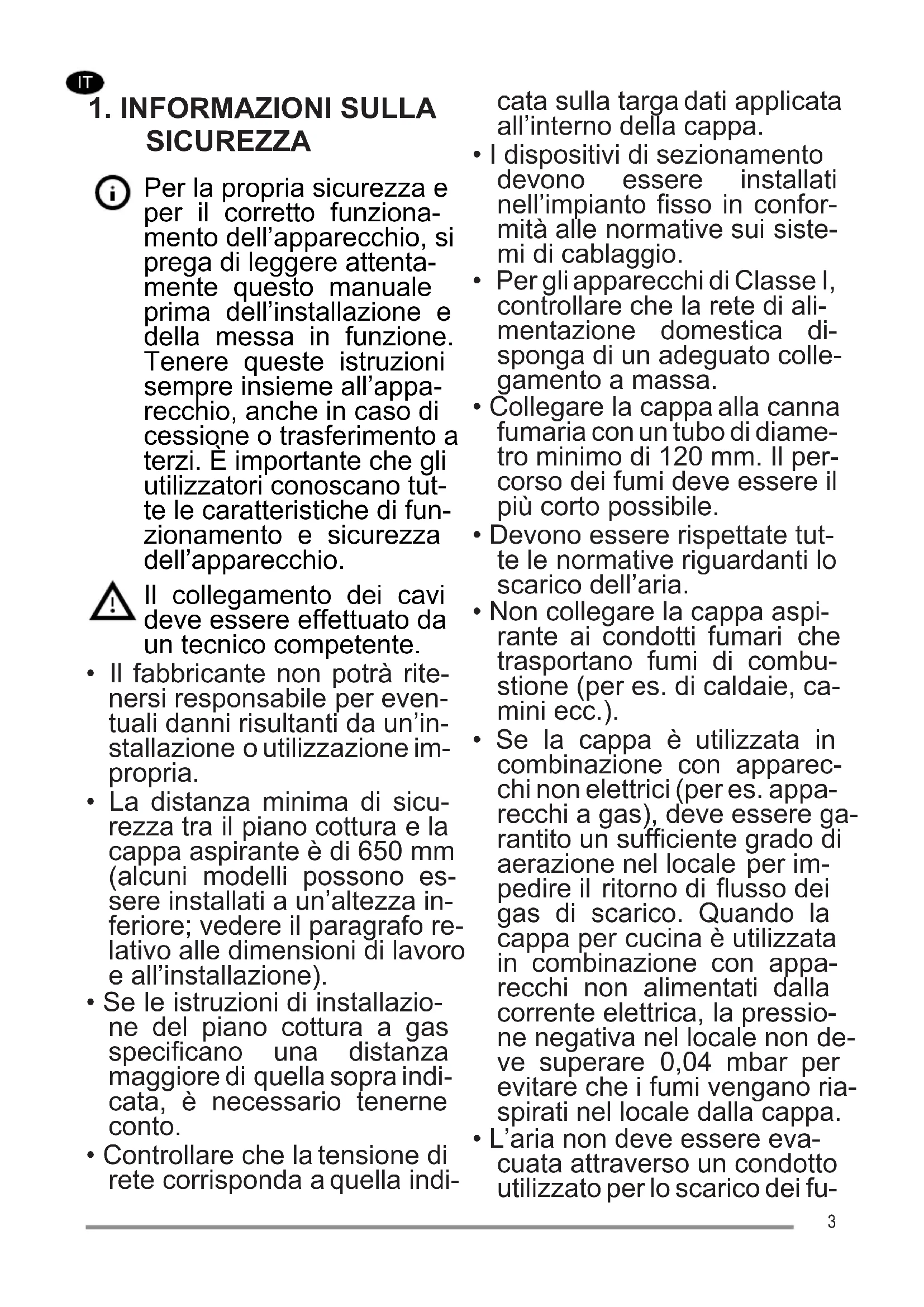

1. INFORMAZIONI SULLA SICUREZZA

i Per la propria sicurezza e per il corretto funzionamento dell'apparecchio, si prega di leggere attenta-mente quello manuale prima dell'infallazione e della messa in funzione. Tenere queste istruzioni sempre insieme all'apparecchio,anche in caso di cessione o trasferimento a terzi.Eimportante che gli utilizzatori conoscano tutte le caratteristiche di funzionamento e sicurezza dell'apparecchio.

Il collegamento dei cavi deve essere effettuato da un technician competente.

• Il fabbricante non potrà ritenersi responsable per eventuali danni risultanti da un'installazione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un'altezza inferiore; vedere il paragrafo relativo alle dimensioni di lavoro e all'installazione).
• Se le istruzioni di installmente del piano cottura a gas specificano una distance maggiore di quella sopra indicatora, è necessario tenerneconto.
• Controllare che la tensione di rete corrisponda a quella indi

cata sulla targa dati applicata all'interno della cappa.

• I dispositiivi di sezonamento devono essere installati nell'implanto fisso in conformità alle normative sui sistemi di cablaggio.
• Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa.
• Collegare la cappa alla canna fumaria con un tubo di diametro minimo di 120~mm . Il percorso dei fumi deve essere il più corto possibile.
  Devono essere rispetto tutte le normative riguardanti lo scarico dell'aria.
  Non collegare la cappa aspi- rante ai condotti fumari che trasportano fumi di combustione (per es. di caldaie, camini ecc.).
• Se la cappa è utilizzata in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati alla corrente elettrica, la pressione negativa nel locale non delve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale alla cappa.
  L'aria non deve essere evacuataattraverso un condottoutilizzato per lo scarico dei fu

mi da apparecchi di combustione alimentati a gas o altri combustibili.

• Il cavo di alimentazione, se danneggiato, deve essere sostituito dal fabbricante o da un technician del servizio assistenza.
• Collegare la spina ad una presa di tipo conforme alle normative vigenti e in posizione accessibile.
• Relativamente alle misure tecniche e di sicurezza da adottare per lo scarico dei fumi è importante attenerisi scrupolosamente ai regolamenti stabili dalle autorità locali.

AVVERTENZA: prima di installare la cappa, rimuovere le pellicole di protezione.

• Usare solo viti e minuteria di tipo idoneo per la cappa.
  AVVERTENZA: la manca-ta installatione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni cui lo comportare rischi di scosse elettriche.
  Non osservare direttamente con strumenti ottici (binocolo, lente d'ingrandimento....).
• Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.
• Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze in-

sufficienti, perché attenta-mente sorvegliati e struiti su come utilizzato in modo sicuro l'apparecchio e sui pericoli checio comporta.Assicurarsi che i bambini non giochino con l'apparecchio.Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.

• Sorvegliare i bambini, assicurandosi che non giochino con l'apparecchio.
  L'apparecchio non deve essereutilizzato da persone (bambini compresi) con ridottecapacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attendamente sorvegliate e struite.

Le parti accessibili possono diventare molto calde durante l'uso degli apparecchi di cottura

• Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio). Vedere il paragrafo Manutenzione e pulizia.
• Deve essere presente un'adeguata ventilazione nel locale quando la cappa è utilizzata contemporaneamente ad apparecchi che utilizzato gas o altri combustibili (non applicabile ad apparecchi che scaricano unicamente l'aria nel locale).
  Il symbolo sul prodotto o sulla sua confezione indica che il

prodotto non può essere smaltito come un normale rifiutto domestico. Il prodotto da smaltire deve essere conferiti presso un apposto centro di raccolta per il ricolaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuire a prevenire potenziali consequences negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadguato. Per informazioni più dettagliate sul ricolaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquisato il prodotto.

2. USO

• La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli odori alla cucina.
• Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
• Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
• Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
• Le friggitrici devono essere costamente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.

3. PULIZIA E MANUTENZIONE

• Ilchio al carbone attivo non è lavabile né è rigenerabile e deve essere sostituito agli 4 mesi di funzionamento circa o più frequently in caso di utilizzo molto intenso (W).

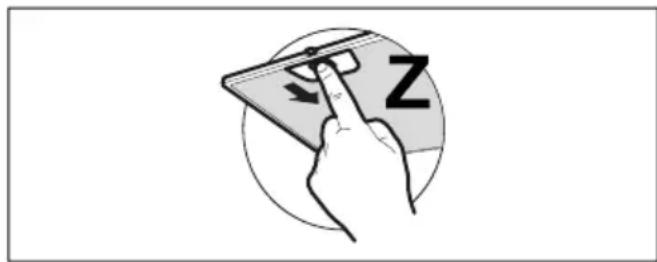

• I filtri antigrasso devono essere puliti anni 2 mesi di funzionamento o più frequently in caso di utilizzato molto intenso e possono essere lavati in lavastoviglie (Z).

• Pulire la cappa utilizzato un panno umido e un detergente liquido neutro.
• Per la pulizia esterna ed interna della cappa evitare prodotti alcoolici o siliconici.

4. COMANDI

A	1	2	3	i	24h	L	R
	B	C	D	E	F	G	H
Tasto Pressione tasto		Funzione Led
A	Breve Accende/Spegne le luci alla massima intensità. Acceso/Spento
	Lunga Accende/Spegne le luci a media intensità. Acceso/Spento
B	Breve Spegne il motore. -
	Lunga con tutti i carichi spenti (motor e lui)	Funzione Blocco Tastiera Attiva/Disattiva il blocco tastiera per la pulizia della cappa.					Tutti i led lampeggiano uno alla volte ciclicamente.
C	Breve Accende il motore alla prima velocità. B+C accesso
D	Breve Accende il motore alla seconda velocità. B+D accesso
E	Breve Accende il motore alla terza velocità. B+E accesso
F	Breve	Accende/Spegne il motore alla velocità Intensiva. Questa velocità è temporizzata a 6 minuti. Terminato il tempo, il systemaristerna automaticamente alla velocità precedentemente selezionata. Se attivata da motore spento una volta finito il tempo passa alla modalità OFF. Si disattiva premendo il medesimo tasting o spegnendo il motore.					B fisso + F lampeggiante
	Lunga con tutti i carichi spenti (motor e lui)	Attiva/Disattiva l'allarme dei Filtria al Carbone Attivo.					Tasto B lampeggia 2 volte: allarme attivato. Tasto B lampeggia 1 volte: allarme disattivato.
G	Breve	Funzione 24h Attiva/Disattiva il motore alla modalità 24h, una velocità che consente un'aspirazione di 10 minuti ogni ora, per un ciclo di 24 ore. Non è attivabile se è attiva la funzione Intensiva o Delay.					Acceso/Spento
	Lunga	Si effettua il reset dell'allarme saturazione Filtri.					Il led B lampeggia 3 volte.
		Segnala l'allarme saturazione Filtri Antigrasso Metallici e la necessità di lavarii. L'allarme entra in funzione dopo 100 ore di lavoro effettivo della cappa.					Lampeggiante.
		Segnala l'allarme saturazione Filtrio Antiodore al Carbone Attivo. L'allarme entra in funzione après 200 ore di lavoro effettivo della cappa.					Lampeggiante.
H	Breve	Funzione Delay Attiva/Disattiva la funzione Delay, lo spegnimento automatico ridatto del motore e dell'impianto d'illuminazione dopo 30 minuti. Non è attivabile se è attiva la funzione Intensiva o 24H.					Acceso/Spento
	Lunga con tutti i carichi spenti (motor e lui)	Attiva/Disattiva il telecomando.					Tasto B lampeggia 2 volte: telecomando attuato. Tasto B lampeggia 1 volte: telecomando disatti-vato.
R	-	Ricevitore telecomando					-

• Per la sostituzione contattare l'Assistenza Tecnica ("Per l'acquisto rivolgersi all'assistenza tecnica").
