KT90P1AXT - Campana extractora BERTAZZONI - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	Bertazzoni
Modelo	KT90P1AXT
Ancho	90 cm
Tipo de instalación	De pared o empotrable
Material	Acero inoxidable
Número de velocidades	3 velocidades + intensiva (6 minutos)
Funciones especiales	Función 24h, Delay (apagado diferido 30 min), Bloqueo de teclado
Iluminación	LED (2 niveles de intensidad)
Filtros de grasa	Metálicos, lavables en lavavajillas
Frecuencia de limpieza de los filtros de grasa	Cada 2 meses
Filtro de carbón activo	Reemplazable, no lavable
Frecuencia de reemplazo del filtro de carbón	Cada 4 meses (o más a menudo según uso)
Distancia mínima de seguridad	650 mm sobre la encimera
Alimentación eléctrica	220-240 V / 50-60 Hz
Clase eléctrica	Clase I (toma de tierra requerida)
Tipo de control	Táctil
Mando a distancia	Sí (receptor integrado)
Diámetro del conducto de evacuación	Mínimo 120 mm
Uso	Solo doméstico

Preguntas frecuentes - KT90P1AXT BERTAZZONI

¿A qué altura instalar la campana KT90P1AXT?

La distancia mínima de seguridad entre la encimera y la campana es de 650 mm. Si las instrucciones de su encimera de gas exigen una distancia mayor, respete esta última.

¿Cómo limpiar los filtros de grasa?

Los filtros de grasa metálicos deben limpiarse cada 2 meses. Se pueden lavar en lavavajillas o a mano con un detergente neutro. Asegúrese de que estén bien secos antes de volver a colocarlos.

¿Cuándo reemplazar el filtro de carbón activo?

El filtro de carbón activo no se lava y debe reemplazarse cada 4 meses aproximadamente, o más a menudo en caso de uso intensivo. La alarma de saturación se activa después de 200 horas de funcionamiento.

¿Cómo activar la función Intensiva?

Presione la tecla F (breve). El motor pasa a velocidad intensiva durante 6 minutos, luego vuelve automáticamente a la velocidad anterior. Si se activa con el motor apagado, la campana se detiene después de los 6 minutos.

¿Para qué sirve la función 24h?

La función 24h aspira 10 minutos cada hora en un ciclo de 24 horas. Actívela con la tecla G (breve). No puede usarse al mismo tiempo que las funciones Intensiva o Delay.

¿Cómo usar la función Delay (apagado diferido)?

Presione brevemente la tecla H para activar el apagado automático del motor y la iluminación después de 30 minutos. No puede combinarse con las funciones Intensiva o 24h.

¿Qué hacer si se enciende el indicador de saturación de los filtros?

El indicador señala que hay que limpiar los filtros de grasa (después de 100 h) o reemplazar el filtro de carbón (después de 200 h). Después del mantenimiento, mantenga presionada la tecla G para reiniciar la alarma.

¿Puedo usar la campana con aparatos de gas?

Sí, pero debe asegurar una ventilación adecuada de la habitación para evitar el retorno de los gases de combustión. La presión negativa no debe superar 0,04 mbar. Nunca evacuar el aire en un conducto utilizado para los humos de combustión.

¿Cómo bloquear el teclado para la limpieza?

Con el motor y las luces apagados, mantenga presionada la tecla B (unos 3 segundos) para activar o desactivar el bloqueo del teclado. Un indicador puede señalar la activación.

¿Dónde encontrar las piezas de repuesto o el servicio postventa?

Para cualquier pieza de repuesto (filtros, bombillas, etc.) o reparación, contacte al servicio postventa Bertazzoni autorizado. No intente reparar el aparato usted mismo. El reemplazo del cable de alimentación debe ser realizado por un profesional.

MANUAL DE USUARIO KT90P1AXT BERTAZZONI

IT LIBRETTO DI USO
DE GEBRAUCHSANLEITUNG
EN USER MANUAL
FR MANUEL D'UTILISATION
NL GEBRUIKSAANWIJZING
ES MANUAL DE USO
DA BRUGSVEJLEDNING
FI KAYTTOOHJEET
NO BRUKSVEILEDNING
SV ANVÄNDNINGSHANDBOK
PL INSTRUKCJA UZYTKOWANIA

KT120P1AXT

KT90P1AXT

KT60P1AXT

KT90P1ANT

KT90P1ANET

IT 3
DE 8
EN 13
FR 17
NL 22
ES 27
DA 32
37
NO 42
SV 46
PL 51

IT

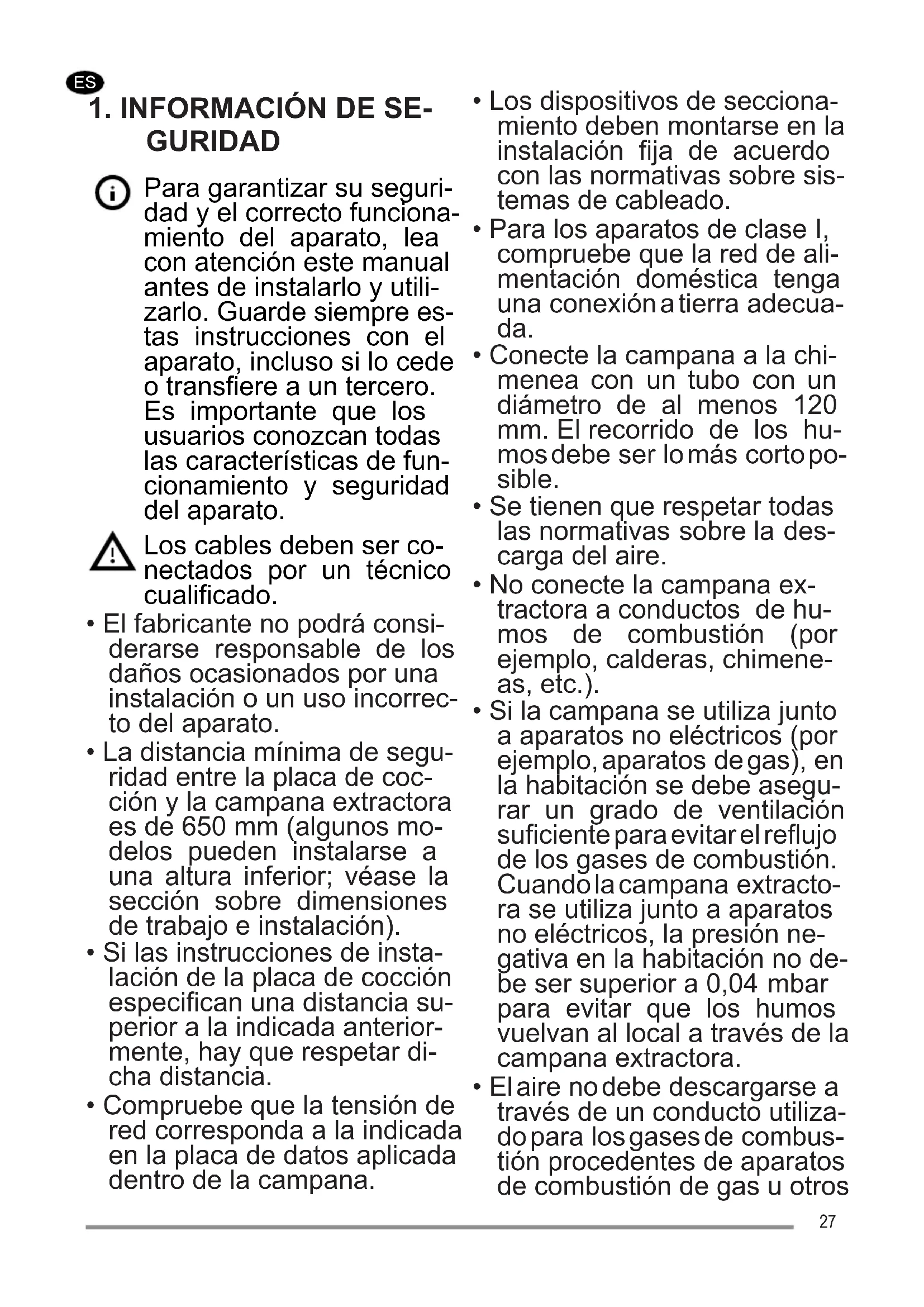

1. INFORMACION DE SEGURIDAD

Para garantizar su seguidad y el correcto direccionamiento del aparato, lea con atencion este manual antes de instalarlo yutilizarlo. Guarde siempre estas instrucciones con el aparato, incluso si lo cede o transfiere a un tercero. Es importante que los usuario conozcan todas las caracteristicas de direccionamiento y seguidad del aparato.

Los cables deben ser connectados por un的技术icoequalificado.

• El fabricante noURTADAR de los daños occasionados por una instalación o un uso Incorrecto del aparato.
• La distancia minima de seguidad entre la placac de cocciudad y la campana extractoras de 650 mm (algunos modelos peuvent instalarse a una alta inferior;vease la seccion sobre dimensiones de trabajo e instalacion).
• Si las instrucciones de instalación de la placá de coccciónpecifiedan una distancia superiora la indicada anteriorsme, hay que Respectar dicha distancia.

• Compruebe que la tension de red corresponda a la indicada en la placac de datos aplicada bajo el centro de la campana.

• Los dispositivos de seccionamento deben montarse en la instalacion fija de acuerdo con las normativas sobre sistemas de cableado.

• Para los aparatos de类产品, compruebe que la red de alimentación domesticaonga una conexióna tierra adecauda.
• Conecte la campana a la chimenea con un tubo con un diametro de al menos 120 mm. El recorrodo de los humos debe ser lo más corto possible.
• Seienen que Respectar todas las normativas sobre la descarga del aire.
• No conecte la campana extractor a conductos de humanos de combustion (por exemple, calderas, chimeneas, etc.).
• Si la campana se utilizes jusqu a aparatos no electricos (por ejemplo, aparatos de gas), en la habitacion se debe asegurar un grado de ventilacion suficiente para evaporar el refluo de los gases de combustion. Cuando la campana extractora se utilizes jusqu a aparatos no electricos, la presion negativa en la habitacion no debe ser superior a 0,04 mbar para evaporar que los humos vuelvan al local a trovés de la campana extractora.
• Elaire nodebe descargarse a工程技术 de un combustor de combustión procedentes de aparatos de combustión de gas u或者其他

combustibles.

• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante o por un technician del service de asistencia.
• Conecte la clavija a una toma de corriente conforme con las normativas vigentes y que seswanae en una posicion accesible.
• Con disrespect a las medidas sociales y de seguridad que se deben tener para la descarga de los humos, es importante seguir escrupulosasamente las normas existables por las autoridades locales.

ADVERTENCIA: antes de instalar la campana, retire laspellicasdeprotection.

• Utilice solo tornillos y accesos adequados para la campana.

ADVERTENCIA: no instalar los tornillos oelementos de sujecion de acuero con estas instrucciones可以更好 comportar riesgos de descargas electricas.

• No observe directamente con instrumentos opticos (prismáticos, lupa...).
• No realice flambeados bajo la campana: se podra producir un incendio.
• Este aparato puede ser utilisé por niños mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales reduidas o

con experiencia y conocimiento insufuentes, siempre que Sean vigilados atentamente e instruidos sobre el uso seguro del aparato y sobre lospeligrosque conlleva. Asegúrese de que los niños no juguen con el aparato. La limpieza y el mantenimiento por parte del usuario no deben ser llavados a cabo por niños, a menos que Sean vigilados.

Vigile siempre a los niños para asegurarse de que no jueguen con el aparato.
- El aparato no debe ser realizado por personas (incluidos niños) con capacities fisicas, sensoriales o mentales reducidas o con experiencia y conocimientos insufficientes, a menos que Sean vigilados atentamente e instruidos al respecto.

Cuando se usesan aparatos de cocccion, las partes accesibles peuvent calentar-se mucho.

• Limpie y/o reemplace los filtres antes del tiempo especial加固 (peligro de incendio). Véase el apartado Mantenimiento y limpieza.

• Debe haber una ventilación adecuada del local cuando la campana se usa simultáneamente a aparatos de gas u otros combustibles (no se aplica a aparatos que descargan únicamente el aire en el local).

• El símbolo en el producto o

en su embalaje indica que el producto no debe desecha-se como un residuo domestico normal. El producto a eliminar se Tiene que Ive a un centro de recogida especializado en el reciclaje de componentes electricos y electrónicos. Al asegurar de que este producto se describe correctamente, poderá aatar las posibles consecuencias negativas para el medioam-biente y la salute que podrián derivarse de su eliminación inadequada. Para Obtener informacion mas detallada sobre el reciclaje de este producto,pongase en contacto con el ayuntimiento, el service local de eliminacion de residuos o la tiendaonde compro el producto.

2. USO

• La campana extractora está disñana exclusivamente para uso doméstico con el fin de eliminar los olores de la cucina.
• No utilise nunca la campana para fines distinctos para los que ha sido disnada.
• No deja llamas altas debajo la campana cuando está funciona.
• Ajuste la intensidad de la llama de manière que abarque exclusivamente el fondo del recipientte de cocccion y no sobresalga por los lados.
  Las freidoras deben vigilarse constanmente durante el uso: el aceite sobrecalentado pueda encenderse.

3. LIMPIEZA Y MANTENIMIENTO

• El filtro de carbón activo no se pueda lavar ni regenerar, y se debe cambiar aproximamente cada 4 meses de funciona bajo con mayor Frequencia en caso de uso muy intensivo (W).

• Los filtros de gratas deben limpiarse cada 2 mezes de funciona bajo con mayor Frequencia en caso de uso muy intensivo y se pueda lavar en el lavavajillas (Z).

• Limpie la campana con un pañó humedo y un detergente liquido neutro.
• Evite utiliser alcohol o produits a base de silicona para limpiar el interior y el exterior de la campana extractora.

4. MANDOS

A	1	2	3	i	24h	L	R
	A	B	C	D	E	F	G
Tecla P	Resión te-cla	Función Led
A	Breve Enciende/Apaga las luces a la(Maxima intensidad. Encendido/Apagado)
	Larga Enciende/Apaga las luces a media intensidad. Encendido/Apagado
B	Breve Apaga el motor. -
	Larga con to-das las car-gas apaga-das (motor y luces)	Función Bloqueo Teclado Activa/Desactiva el bloqueo del teclado para la limpieza de la campana.
C	Breve Enciende el motor a laprimera velocidad. B+C encendido
D	Breve Enciende el motor a lasegunda velocidad. B+D ence:
E	Breve Enciende el motor a la tercera velocidad. B+E ence:
F	Breve	Enciende/Apaga el motor a la velocidad Intensiva. Esta velocidad estátemporizada en 6minutos. Una vez finalizo el interva- lo de tiempo, el sistemas regresa automatistically a la velocidad selección- da anteriorsamente. Cuando estáactivada con el motor apagado, una vez fi- nalizzato el intervalo de tiempo se activa el modo OFF. Se desactiva pulsando la misma tecla o apagando el motor.
	Larga con to-das car-gas apaga-das (motor y luces)	Activa/Desactiva laalarma de los Filtros de Carbón Activo.
G	Breve	Función 24h Activa/Desactiva el motor en la modalidad 24h, una velocidad que permite una aspiración de 10minutos cada hora, para un ciclo de 24hours. No se pueda activar cuando estáactivada lasmericanos o Delay.
	Larga	Se ejecta el reset de laalarmasaturación Filtrlos.
		Indica laalarma de saturación Filtrlos de grasa metálicos y la necesidad de lavarlos. Laalarma se activa despues de 100 horas de trabajo efectivo de la campana.
		Señala laalarma de saturación del filtrato antiolores de carbón activo. La alarma se activa despues de 200 horas de trabajo efctivo de la campana.
H	Breve	Función Delay Activa/Desactiva lafunción Delay, elapagado automático retardado del mo- tor y delsysteme de iluminación despues de 30minutos. No se pueda activar cuando estáactivada lasmericanos o 24H.
	Larga con to-das car-gas apaga-das (motor y luces)	Activa/Desactiva el mando a distancia.
R	-	Receptor mando a distancia

• Para la sustitución, contacte con el Servicio de Asistencia Técnica ("Para la compra, contacte con el Servicio de Asistencia Técnica").
