KT90P1AXT - Liesituuletin BERTAZZONI - Ilmainen käyttöohje ja opas

Tuotetyyppi	Liesituuletin
Merkki	Bertazzoni
Malli	KT90P1AXT
Leveys	90 cm
Asennustyyppi	Seinäasennus tai upotettava
Materiaali	Ruostumaton teräs
Nopeuksien lukumäärä	3 nopeutta + tehostus (6 minuuttia)
Erikoistoiminnot	24h-toiminto, viive (ajastettu pysäytys 30 min), näppäinlukitus
Valaistus	LED (2 kirkkausastetta)
Rasvasuodattimet	Metalliset, konepestäviä
Rasvasuodattimien puhdistusväli	2 kuukauden välein
Aktiivihiilisuodatin	Vaihdettava, ei pestävä
Hiilisuodattimen vaihtoväli	4 kuukauden välein (tai useammin käytön mukaan)
Turvaetäisyys vähintään	650 mm keittotason yläpuolella
Sähköliitäntä	220-240 V / 50-60 Hz
Sähköluokka	Luokka I (maadoitus vaaditaan)
Ohjaustyyppi	Kosketus
Kauko-ohjain	Kyllä (integroitu vastaanotin)
Poistoputken halkaisija	Vähintään 120 mm
Käyttötarkoitus	Vain kotitalouskäyttöön

Usein kysytyt kysymykset - KT90P1AXT BERTAZZONI

Mihin korkeuteen liesituuletin KT90P1AXT asennetaan?

Turvaetäisyys keittotason ja liesituulettimen välillä on vähintään 650 mm. Jos kaasukeittotason ohjeet edellyttävät suurempaa etäisyyttä, noudata sitä.

Miten rasvasuodattimet puhdistetaan?

Metalliset rasvasuodattimet on puhdistettava 2 kuukauden välein. Ne voi pestä astianpesukoneessa tai käsin neutraalilla pesuaineella. Varmista, että ne ovat kuivia ennen takaisin asettamista.

Milloin aktiivihiilisuodatin vaihdetaan?

Aktiivihiilisuodatinta ei pestä, ja se on vaihdettava noin 4 kuukauden välein tai useammin, jos käyttö on runsasta. Kyllästymishälytys aktivoituu 200 käyttötunnin jälkeen.

Miten tehostustoiminto aktivoidaan?

Paina painiketta F (lyhyt). Moottori siirtyy tehosnopeudelle 6 minuutiksi ja palaa sitten automaattisesti edelliseen nopeuteen. Jos moottori on sammutettuna, liesituuletin sammuu 6 minuutin jälkeen.

Mihin 24h-toimintoa käytetään?

24h-toiminto imee 10 minuuttia joka tunti 24 tunnin syklin aikana. Aktivoi se painikkeella G (lyhyt). Sitä ei voi käyttää samanaikaisesti tehostus- tai viivetoiminnon kanssa.

Miten viivetoimintoa (ajastettu pysäytys) käytetään?

Paina lyhyesti painiketta H aktivoidaksesi moottorin ja valaistuksen automaattisen sammutuksen 30 minuutin jälkeen. Sitä ei voi yhdistää tehostus- tai 24h-toimintoon.

Mitä tehdä, jos suodattimien kyllästysmerkkivalo syttyy?

Merkkivalo ilmoittaa, että rasvasuodattimet on puhdistettava (100 tunnin jälkeen) tai hiilisuodatin vaihdettava (200 tunnin jälkeen). Huollon jälkeen paina pitkään painiketta G nollataksesi hälytyksen.

Voiko liesituuletinta käyttää kaasulaitteiden kanssa?

Kyllä, mutta sinun on varmistettava huoneen riittävä tuuletus palamiskaasujen takaisinvirtauksen estämiseksi. Alipaine ei saa ylittää 0,04 mbar. Älä koskaan johda ilmaa kanavaan, jota käytetään palokaasujen poistoon.

Miten näppäimistö lukitaan puhdistuksen ajaksi?

Kun moottori ja valot on sammutettu, paina pitkään painiketta B (noin 3 sekuntia) aktivoidaksesi tai poistaaksesi näppäinlukituksen. Merkkivalo voi ilmaista aktivoinnin.

Mistä löydän varaosia tai huoltopalvelun?

Kaikki varaosat (suodattimet, lamput jne.) tai korjaukset koskien, ota yhteyttä valtuutettuun Bertazzoni-huoltoon. Älä yritä korjata laitetta itse. Virtajohdon vaihto on annettava ammattilaisen tehtäväksi.

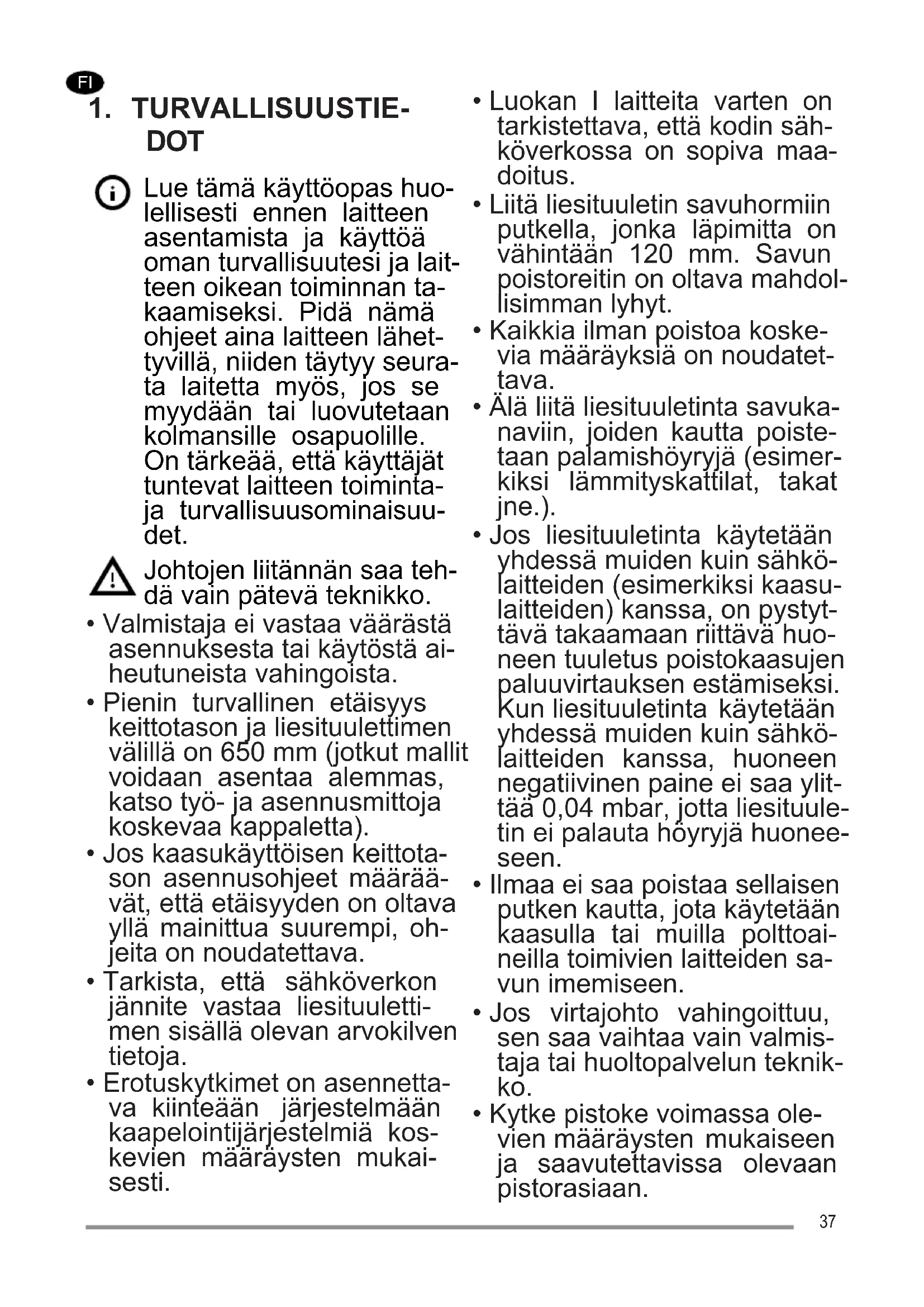

KÄYTTÖOHJE KT90P1AXT BERTAZZONI

Lue tämä käyttoopas houlellisesti ennen laitteen asentamista ja käytöa oman turvallisuutesi ja laiteen oikean toiminnan ta Kaamiseksi. Pida namä ohjeet aina laitteen lahetyvilla, niiden taytyy seurata laitetta myos, jos se myydään tai luovutetaan kolmansille osapuolille. On tärkeaa, etta käytäjat tuntevat laitteen toiminta ja turvallisuusominaisuudet.

Johtojen liitännän saa tehdä vain patevä teknikko.
- Valmistaja ei vastaa vaärästa asennuksesta tai käytösta aieutuneista vahingoista.
- Pienin turvallinen etäisyys keittotason ja liesituulettimen valillä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso työ- ja asennusmittoja koskevaa kappaletta).
- Jos kaasukaytöisen keittotason asennusohjeet maärävät, etta etaisyyden on oltayllä mainittua suurempi, ohjeita on noudatettava.
- Tarkista, etta sahkoverkon jannite vastaa liesituuletti-men sisall' olevan arvokilventietoja.
- Erotuskytkimet on asennetta va kiinteaa njarestelmaan kaapelointijarjestelmia koskevien maaraysten mukaisesti.

• Luokan I laitteita varten on tarkistettava, etta kodin sahköverkossa on sopiva maadoitus.
• Liitta liesituuletin savuhormiin putkella, Jonka lapimitta on vahintaaan 120 mm. Savun poistoreitin on oltava mahdollisimman lyhyt.
  Kaikkia ilman poistoa koskevia märäyksia on noudatettava.
• Alä liitä liesituuletinta savukanaviin, joiden kautta poistetaan palamishöyryjä (esimerkiksi lammityskattilat, takat jne.).
• Jos liesituuletinta käytetaan yhdessä muiden kuin sahkö-laitteiden (esimerkiki kaasulaitteiden) kanssa, on pystytäva takaamaan riittävā huoneen tuuletus poistokaasujen paluuvirtauksen estämiseksi. Kun liesituuletinta käytetaan yhdessä muiden kuin sahkö-laitteiden kanssa, huoneen negatiivinen paine ei saa ylittäa 0,04 mbar, jotta liesituuletin ei palauta hóyryjä huoneeseen.
• Ilmaa ei saa poistaa sellaisen putken kautta, jota kaytetaän kaasulla tai muilla polittoainella toimivien laitteiden savun imemiseen.
• Jos virtajohto vahingoittuu, sen saa vaihtaa vain valmistaja tai huoltopalvelun teknikko.

• Kytke pistoke voimassa olevien maäräysten mukaiseen ja saavutettavissa olevaan pistorasiaan.

• Savunpoistoa koskevien tek-nisten ja turvallisuuteen liitty-vien toimenpiteiden suhteen on noudatettava tarkkaan paikallisten viranomaisten antamia maarayksiä.
  VAROITUS: Poista suojakalvot ennen liesituuletti-men asentamista.
  Käytä vain liesituulettimelle sopivia ruuveja ja kiinnitysosia.
  VAROITUS: Jos ruuveja ja kiinnitsosia ei asenneta näden ohjeiden mukaisesti, voi aiheutua sahköiskuvaara.

• Alä katso suoraan optisilla välineillä (kiikari, suurrennuslasi....).
• Alä liekitä liesituulettimen alla: se voi aiheuttaa tulipalon.
• Yli 8-vuotiaat lapset ja psyykkisesti, fyysisesti tai sensorisiesti rajoitteiset henkilottai kokemattomat ja taitamattohenthenkilottsaavat kayttata tata laitetta vain, jos heita valvotaan ja heille on annettu tiedot laitteen turvallisesta kaytostaa siihen liittyvista vara-roista. Varmista, etteivat lapset paase leikkimaan laitteella. Lapset eivat saa tehdakayttajan puhdistus- ja huoltoimenpiteita ilman valvontaa.
• Valvo lapsia ja varmista, etteivät he paase leikkimään laitteella.
  Tata laitetta eivat saa kayttaa henkilot (lapset mukaan luckien), joiden mielen, ruumiin

tai aistien terveys on heikentynyt tai joilla ei ole riittaväkokemusta ja tietoa, elleiheitä valvota tai ole valmennetu.

Kosketettavissa olevat osat voivat tulla hyvin kuumiki keittolaitteiden kayton aikana

• Puhdista ja/tai vaihda suodat timet maäratyn ajan kuluttua (tulipalovaara). Katso kappaletta Huolto ja puhdistus.
• Tilassa taytyy olla asianmukainen tuuletus kun liesituueltinta kaytetaan samanaikaisesti kaasulla tai muilla polittoaineilla toimivien laitteiden kanssa (ei koske laitteita, jotka poistavat tilaan vain ilmaa).
• Merkki tuotteessa tai sen pakkauksessa osoittaa, etta tuotetta ei saa havittä ravallisen kotitalousjätteen mukana. Tuote tayty toimittaa asianmukaiseen sahköisten ja elektronisten osien keräyskeskukseen. Varmistamalla, etta tuote havitetaan oikealla ravttamaan ymparistoä ja henkilöiden terveyttu hkaavia haittavaikutuksia, joita voi syntyä vaäränlaisesta havittamisesta. Lisatietoja tuotteen kierrattamisesta saat paikallsilta viranomaisila, paikallsista jatehuolosta tai liikkeestä, josta tuote on ostettu.

2. KÄYTTÖ

• Liesituuletin on suunniteltu ainoastaan kotitalouskayttoon, keittion hajuien poistamiseen.
• Alä koskaan käytä liesituuletinta muuhun tarkoitukseen kuin siihen, mitä varten se on suunniteltu.
• Alä koskaan pidä korkeita liekkejä toiminassa olevan liesituulettimen alla.
• Sääda liekkien koko sillä tavoin, että ne kohdistuvat vain kypsennysastian pohjaan. Varmista, etteivät liekit tule astian reunojen alta.
  Rasvakeittimä on valvottava jatkuvasti kayton aikana: ylikuumentunut oljy voi syttya palamaan.

3. PUHDISTUS JA HUOLTO

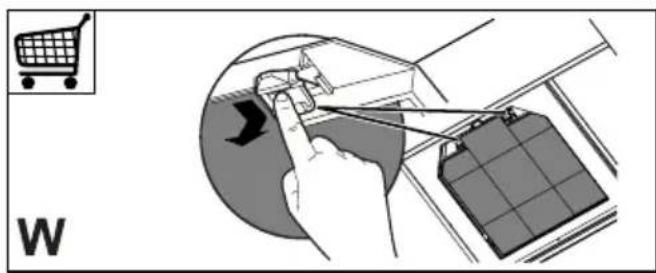

• Aktiivihilisuodatinta ei voi pestä eikä regeneroida, se taytyy vaihtaa noin 4 kuukauden kayton jälkeen tai useammin,Jos laitetta kaytetaan paljon (W).

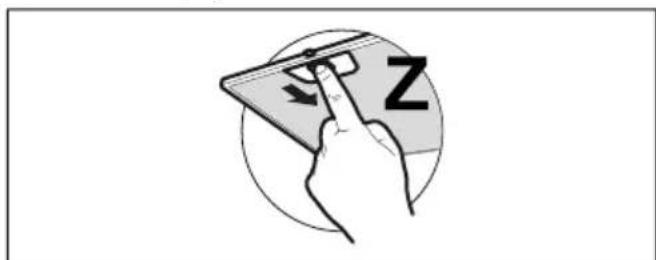

Rasvasuodattimet taytyu puhdistaa aina 2 kuukauden kayton jalkeen tai useammin,Jos laitetta kaytetaan paljon. Ne voidaan pesta astianpesukoneessa (Z).

• Puhdista liesituuletin kostealla liinalla ja neutraalilla pesunesteellä.
  Välta alkoholi- tai silikonituotteiden käyttoa liesituulettimen ulkoisessa ja sisäissä puhdistuksessa.

4. SÄÄTIMET

A	1	1	2	3	i	24h	L	R
	B	C	D	E	F	G	H
Näppäin	Näppäimen painallus	Toiminto Led-valo
A	Lyhyt Sytyttäa	sammuttaa valot, joiden voimakkuus on suurin. Päällä/pois pääälä
	Pitkä Sytyttäa	sammuttaa valot, joiden voimakkuus on keskisuuri. Päällä/pois pääälä
B	Lyhyt Sammuttaa	moottorin. -
	Pitkä kaikki kuormitukset sammuttenua (moottori ja valot)	Näppäimistön luktustoiminto Ottaa kääytöön/pois näppäimistön lokituksen liesituulettimen puhistustara- ten.						Kaikki led-valot vilk- kuvat yksi kerrallan järjestykssä.
C	Lyhyt Käynnis	ä moottorin ensimmäisellä nopeudella. B+C palaa
D	Lyhyt Käyniss	ä moottorin toisella nopeudella. B+D palaa
E	Lyhyt Käyniss	ä moottorin kolmannella nopeudella. B+E palaa
F	Lyhyt	Sytyttäa/sammuttaa moottorin tehonopeudella. Tämä nopeus on ajastetu 6 minuuttiin. Kun aika on kulunut, järjestelmä pa- laa automaattisesti aiemmin valittuun nopeuteen. Jos se aktivoidaan mooto- rin ollesa sammuneena, ajan päättyssä siirrytään jällen OFF-tilaan. Se kytketään pois pääälä painamalla samaa näppäintä tai sammuttamalla moottori.						B palaa + F vilkkuu
	Pitkä kaikki kuormitukset sammuttenua (moottori ja valot)	Kytkee päälle/pois aktivihiilisuodatinten hälytkysen.						Näppäin B vilkkuu 2 kertaa: hälytys päälä. Näppäin B vilkkuu 1 kerran: hälytys pois pääälä.
G	Lyhyt	24 tunnin toiminto Kytkee pääle/pois moottorin 24 tunnin tilassa. Tämä on nopeus, joka mah- dollistaa 10 minuutin imun joka tunti 24 tunnin jaksossa. Ei ole aktivoitavissa, jo teho- tai viivetointo on päälä.						Päällä/pois pääälä
	Pitkä	Suoritetaan suodattimien kyllästymisen hälytkysen nollaus.						Led-valo B vilkkuu 3 kertaa.
		Kertoo metallisten rasvasuodatinten kyllästyhälytksestä ja niiden pe- semisen tarpeesta. Hålytys kytkeytyy päälle liesituulettimen 100 todellen työtunnin jälkeen.						Vilkkuu.
		Kertoo aktivihiillihajusuodattemen kyllästymisen hälytksestä. Hålytys kytkeytyy päälle liesituulettimen 200 todellen työtunnin jälkeen.						Vilkkuu.
H	Lyhyt	Viivetoiminto Kytkee pääle/pois vivietoinnon eli moottorin ja valaistusjärvestelmän auto- maattisen viivastetyn sammutuksen 30 minuutin kuluttua. Ei ole aktivoitavissa, jo teho- tai 24 tunnin toiminto on päälä.						Päällä/pois pääälä
	Pitkä kaikki kuormitukset sammuttettui- na (moottori ja valot)	Kytkee pääle/pois kaukosäätimen.						Näppäin B vilkkuu 2 kertaa: kaukosädin päälä. Näppäin B vilkkuu 1 kerran: kaukosädin pois pääälä.
R	-	Kaukosäätimen vastaanotin						-

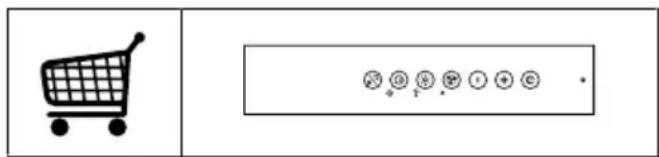

5. KAUKOSÄADIN (LISÄVARUSTE)

6. VALAISTUS

Vaihtoa varten ota yhteys huoltopalveluun ("Ostamista varten ota yhteys valtuutettuun huoltopalveluun").
