MANUALE UTENTE LRD603UBNPVC20 BERTAZZONI

Bygget i Køleskab / BrugsanvisningDK Inbyggd Kyl / InstruktionsbokSEIT - 2 Grazie per aver scelto questo prodotto. Questo manuale utente contiene importanti informazioni di sicurezza e istruzioni sull’utilizzo e manutenzione del vostro apparecchio. Prima di utilizzare il vostro apparecchio vi preghiamo di leggere questo manuale utente e di conservarlo per future consultazioni. Icona Tipologia Signicato PERICOLO Rischio di lesioni gravi o morte

RISCHIO DI FOLGORAZIONE

ELETTRICA Rischio dovuto a tensioni pericolose INCENDIO Avvertenza; rischio di incendio / materiali inammabili ATTENZIONE Rischio di lesioni o danni materiali IMPORTANTE Informazioni sul corretto funzionamento del sistemaIT - 3 INDICE

3.3 Avvertenze riguardanti la regolazione della temperatura .............................................17

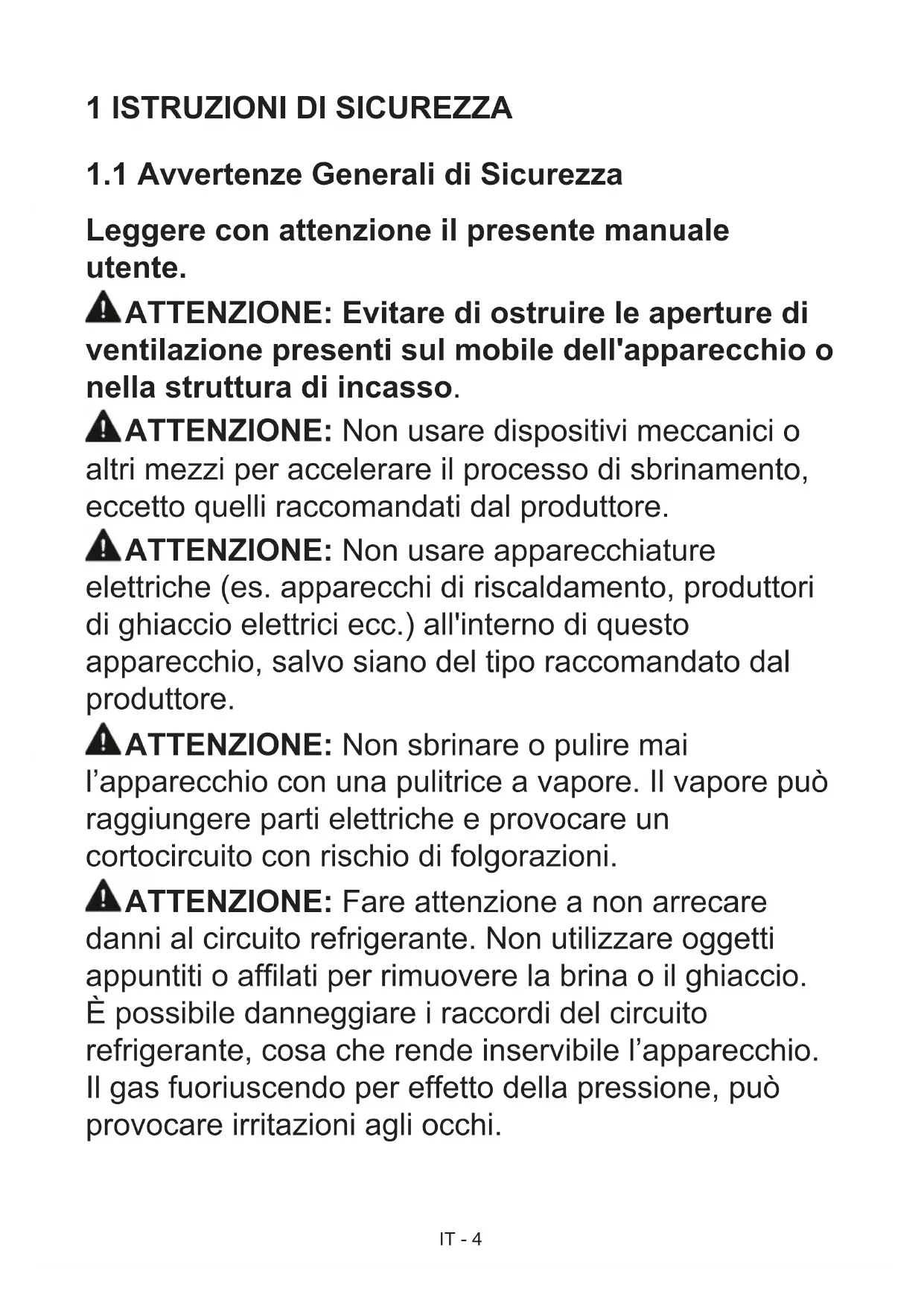

1.1 Avvertenze Generali di Sicurezza

Leggere con attenzione il presente manuale utente. ATTENZIONE: Evitare di ostruire le aperture di ventilazione presenti sul mobile dell'apparecchio o nella struttura di incasso. ATTENZIONE: Non usare dispositivi meccanici o altri mezzi per accelerare il processo di sbrinamento, eccetto quelli raccomandati dal produttore. ATTENZIONE: Non usare apparecchiature elettriche (es. apparecchi di riscaldamento, produttori di ghiaccio elettrici ecc.) all'interno di questo apparecchio, salvo siano del tipo raccomandato dal produttore. ATTENZIONE: Non sbrinare o pulire mai l’apparecchio con una pulitrice a vapore. Il vapore può raggiungere parti elettriche e provocare un cortocircuito con rischio di folgorazioni. ATTENZIONE: Fare attenzione a non arrecare danni al circuito refrigerante. Non utilizzare oggetti appuntiti o aflati per rimuovere la brina o il ghiaccio. È possibile danneggiare i raccordi del circuito refrigerante, cosa che rende inservibile l’apparecchio. Il gas fuoriuscendo per effetto della pressione, può provocare irritazioni agli occhi.IT - 5 ATTENZIONE: Quando si posiziona l'apparecchio, assicurarsi che il cavo di alimentazione non sia bloccato o danneggiato. ATTENZIONE: Non posizionare prese di corrente portatili multiple o alimentatori di corrente portatili multipli sul retro dell'apparecchio. ATTENZIONE: Al ne di evitare qualunque pericolo derivante da un posizionamento instabile dell'apparecchio, esso deve essere ssato secondo le istruzioni. Se il vostro apparecchio utilizza R600a come refrigerante (questa informazione è disponibile sulla targhetta presente sull’apparecchio), occorre prestare attenzione durante il trasporto e l'installazione per evitare danni ai componenti del sistema di refrigerazione. R600a è un gas naturale e non nocivo per l'ambiente, ma è esplosivo. Nell'eventualità di perdite dovute al danneggiamento dei componenti del sistema di refrigerazione, scollegare l'apparecchio dalla corrente elettrica, allontanarlo da amme libere o sorgenti di calore e ventilare per alcuni minuti l'ambiente dove è installato l'apparecchio.

• Durante il trasporto e il posizionamento dell'apparecchio, fare attenzione a non danneggiare il circuito del gas refrigerante.

• Non conservare all'interno dell'apparecchio sostanze esplosive, come bombolette spray contenenti propellente inammabile.IT - 6

• L'apparecchio è destinato all'uso in abitazioni private e in altri contesti di tipo domestico quali: – zone cucina per il personale di punti vendita, ufci e altri ambienti lavorativi; – utilizzo presso agriturismi e da parte dei clienti di alberghi, motel e altre strutture di tipo residenziale; – bed and breakfast e strutture analoghe; – catering e applicazioni simili non di vendita al dettaglio.

• Se la spina dell'apparecchio non corrisponde alla presa elettrica, la spina deve essere sostituita da un servizio di assistenza autorizzato o da un elettricista qualicato al ne di evitare ogni rischio.

• Il cavo di alimentazione dell'apparecchio è collegato ad una speciale spina dotata di messa a terra. Tale spina deve essere usata con una presa da 16 ampere con opportuna messa a terra. Se la vostra abitazione non dispone di tale presa, abbiate cura di farne installare una da un elettricista qualicato.

• Questo apparecchio può essere utilizzato solo da adulti istruiti sull'uso sicuro dell'apparecchio e in grado di comprendere i rischi connessi. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione dell'apparecchio devono essere eseguite da adulti.

• Tenere gli animali domestici lontani dall’apparecchio.IT - 7

• Non lasciare i bambini non sorvegliati vicino all’apparecchio.

• I bambini dai 3 agli 8 anni possono utilizzare i dispositivi di refrigerazione per inserire o prelevare gli alimenti, mentre è sconsigliato che eseguano pulizia o manutenzione del dispositivo. E' sconsigliato l'uso del frigorifero ai bambini molto piccoli (0-3 anni), a meno che non vengano sorvegliati costantemente. I bambini più grandi (8- 14 anni) e le persone vulnerabili sono in grado di usare i dispositivi dopo aver ricevuto appropriata supervisione o istruzioni sul loro utilizzo. Si consiglia una sorveglianza continua nel caso di utilizzo del dispositivo da parte di persone molto vulnerabili.

• Tenere il materiale di imballaggio lontano dalla portata dei bambini.

• Non permettere ai bambini di sedersi, arrampicarsi sull’apparecchio o entrare all’interno di quest’ultimo.

• Prestare attenzione durante il trasporto dell'apparecchio poiché è pesante. È necessario valutare il numero di persone e le attrezzature necessarie. Indossare sempre guanti protettivi.

• Se il cavo di alimentazione è danneggiato, deve essere sostituito da personale qualicato al ne di evitare ogni rischio.

• Non posizionare l’apparecchio sopra il cavo di alimentazione.

• L'apparecchio non è progettato per l'uso ad altitudini superiori a 2.000 m.IT - 8

• Scollegare l’apparecchio dalla rete elettrica quando non viene utilizzato per un lungo periodo e prima dell’installazione, manutenzione, pulizia e riparazione, diversamente potrebbe danneggiarsi.

• Prima dell’installazione, vericare se l'apparecchio presenta danni visibili. Non installare o utilizzare mai un apparecchio danneggiato.

• L’utilizzo di parti di ricambio e accessori di altre marche è rischioso e potrebbe provocare lesioni, danni materiali o danni all’apparecchio. Per ragioni di sicurezza, utilizzare solo parti di ricambio e accessori originali

• Il produttore non si assume alcuna responsabilità per le conseguenze di eventuali errori causati da fattori sui quali non ha controllo. Inoltre il produttore non assicura la validità e correttezza delle informazioni fornite se al software e all’apparecchiatura citati in questo manuale sono state apportate modiche da parte di terze persone.

• La riparazione dell’apparecchio dovrà essere effettuata esclusivamente da un servizio di assistenza tecnica autorizzato. Il produttore non può essere ritenuto responsabile per danni derivanti da errata installazione o riparazione effettuata da un centro di assistenza non autorizzato.

• Nell’impegno di migliorare costantemente la qualità dei propri prodotti, il produttore si riserva la facoltà di variare in qualsiasi momento le informazioni del presente manuale.IT - 9

• Nel caso il signicato di una o più informazioni di questo manuale non fosse comprensibile, l’utente deve contattare il rivenditore o il produttore per i chiarimenti necessari prima di effettuare qualsiasi operazione.

• L’apparecchio è schermato contro i radiodisturbi secondo la direttiva CE.

• Questo apparecchio è conforme alle pertinenti norme di sicurezza per gli apparecchi elettrici. Per evitare la contaminazione degli alimenti, si prega di seguire le seguenti istruzioni:

• L'apertura prolungata dello sportello può causare un signicativo aumento della temperatura nei vani del dispositivo.

• Pulire regolarmente le superci che possono venire a contatto con gli alimenti ed i sistemi di drenaggio accessibili.

• Conservare la carne ed il pesce crudi in appositi contenitori in frigorifero, in modo che non vengano a contatto con altri alimenti o che non colino su di essi.

• Gli scomparti per surgelati a due stelle sono adatti per la conservazione di alimenti precedentemente congelati, la conservazione o la produzione di gelato e la produzione di cubetti di ghiaccio.

• Gli scomparti a una, due e tre stelle non sono adatti al congelamento di alimenti freschi.IT - 10

• Se il dispositivo di refrigerazione viene lasciato vuoto per lunghi periodi, spegnere, sbrinare, pulire, asciugare e lasciare la porta aperta per evitare la formazione di muffa al suo interno.IT - 11

1.2 Avvertenze di installazione

Prima di usare per la prima volta l’apparecchio, prestare attenzione ai seguenti punti:

• La tensione di funzionamento dell’apparecchio è 220-240 V a 50 Hz.

• Al termine dell'installazione la spina deve rimanere accessibile in qualsiasi momento.

• L’apparecchio può emanare odore quando viene acceso la prima volta. Ciò è normale e l'odore svanirà quando l’apparecchio inizierà a raffreddarsi.

• Prima di collegare l’apparecchio alla presa, assicurarsi che le informazioni sulla targhetta identicativa (tensione e potenza assorbita) siano compatibili con le caratteristiche della rete elettrica. Per ogni dubbio, consultare un elettricista qualicato.

• Inserire la spina in una presa dotata di un'efcace connessione a terra. Se la presa non dispone di messa a terra o la spina non si adatta perfettamente alla presa, si raccomanda di richiedere l'assistenza di un elettricista qualicato.

• L'apparecchio deve essere collegato ad una presa correttamente installata e protetta da un interruttore di sicurezza. Il tipo di alimentazione (CA) e la tensione di rete del luogo di utilizzo devono essere compatibili con i dettagli riportati sulla targhetta identicativa del prodotto (la targhetta identicativa si trova all'interno dell'apparecchio, sulla sinistra).

• Il produttore declina ogni responsabilità per danni derivanti da utilizzo con messa a terra inadeguata.

• L’apparecchio non deve essere alimentato da un dispositivo di commutazione esterno, ad esempio un timer, o collegato a un circuito che viene regolarmente acceso e spento da un dispositivo esterno.

• Scollegare l’apparecchio dalla rete elettrica quando non viene utilizzato per un lungo periodo e prima dell’installazione, manutenzione, pulizia e riparazione, diversamente potrebbe danneggiarsi.

• Collocare l’apparecchio in posizione non esposta alla luce solare diretta.

• L’apparecchio non deve mai essere usato all'esterno o esposto alla pioggia.

• L'apparecchio deve essere collocato ad almeno 50 cm da fornelli, forni a gas e sorgenti di calore e ad almeno 5 cm da forni elettrici.

• Se l’apparecchio è posizionato accanto ad un congelatore, occorre mantenere una distanza di almeno 2 cm fra gli apparecchi, per impedire la formazione di condensa sulla supercie esterna.

• Non coprire la struttura o la parte superiore dell’apparecchio con panno o tessuto, anche leggero. Ciò peggiora le prestazioni dell'apparecchio.

• Al di sopra dell'apparecchio deve essere presente uno spazio libero di almeno 150 mm. Non collocare nulla sopra l'apparecchio.

• Pulire completamente l'apparecchio prima dell'uso (vedere: Pulizia e Manutenzione).

• Prima di utilizzare l’apparecchio, passare su tutti i componenti un panno imbevuto di una soluzione ottenuta sciogliendo in una bacinella di acqua tiepida un cucchiaio da tè di bicarbonato di sodio. Sciacquare poi con acqua pulita e asciugare. Dopo la pulizia, rimettere tutti i componenti all'interno dell’apparecchio.

• La procedura di installazione all'interno di cucine componibili è descritta nel manuale di installazione. Il prodotto è progettato per essere usato solamente in cucine componibili adatte.

• Non connettere il frigorifero alla rete elettrica mediante prolunghe, prese multiple o adattatori.

• Non utilizzare spine danneggiate, lacerate o vecchie.

• Non tirare, piegare o danneggiare il cavo di alimentazione.IT - 12

• Non utilizzare adattatori.

• Questo apparecchio può essere utilizzato solo da adulti istruiti sull’uso sicuro dell’apparecchio e in grado di comprendere i rischi connessi. I bambini non devono giocare con l’apparecchio o appendersi alla porta. La pulizia e la manutenzione dell’apparecchio devono essere eseguite da adulti.

• Non toccare mai il cavo di alimentazione o la spina con le mani bagnate. Scollegare l’apparecchio dalla rete elettrica afferrando la spina (non il cavo) per staccarla dalla presa elettrica. Questi comportamenti possono causare cortocircuiti o folgorazioni elettriche.

• Non collocare materiali esplosivi o inammabili all'interno del frigorifero. Sistemare le bevande con elevato contenuto alcolico in posizione verticale nello scomparto frigorifero, assicurandosi che siano ermeticamente chiuse. Apparecchi vecchi e non più funzionanti

• Se il vostro vecchio apparecchio è dotato di chiusura meccanica, rompetela o rimuovetela prima di smaltirlo, poiché i bambini possono rimanere intrappolati all'interno e ciò può causare incidenti.

• I vecchi apparecchi contengono materiale isolante e refrigeranti a base di CFC. Prestare quindi attenzione a non danneggiare l'ambiente durante lo smaltimento dei vecchi apparecchi.

• Una volta che un apparecchio ha esaurito la propria vita utile, togliere la spina di alimentazione dalla presa prima di tagliare il cavo di alimentazione. Dichiarazione di conformità CE Dichiariamo che i nostri prodotti soddisfano le Direttive, le Decisioni e i Regolamenti Europei applicabili nonché i requisiti elencati nelle norme alle quali si fa riferimento. Smaltimento responsabile dell'imballaggio e del vecchio apparecchio Rimozione dei materiali di imballaggio I materiali di imballaggio proteggono l’apparecchio da eventuali danni che potrebbero vericarsi durante il trasporto. Si prega di riciclare i materiali di imballaggio. Il materiale riciclato riduce il consumo di materie prime e riduce la produzione di riuti.

INFORMAZIONE AGLI UTENTI

Il simbolo del cassonetto barrato riportato sull’apparecchiatura indica che il prodotto, alla ne della sua vita utile, deve essere raccolto separatamente dagli altri riuti. L’utente nale dovrà conferire l’apparecchiatura giunta a ne vita agli idonei centri di raccolta differenziata dei riuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al trattamento o allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti sull’ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l’apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle sanzioni amministrative di cui al D.Lgs. n. 152 del 3 aprile 2006. Note:

• Prima di installare e utilizzare l'apparecchio leggere attentamente il manuale di istruzioni. Il produttore declina ogni responsabilità per danni derivanti da uso improprio.

• Seguire tutte le indicazioni riportate sull'apparecchio e sul manuale di istruzioni. Quest'ultimo va conservato in luogo sicuro in modo da poter risolvere eventuali problemi in futuro.

• Questo apparecchio è prodotto per l'uso all'interno di abitazioni private e può essere impiegato solo in contesti domestici e per gli scopi indicati. Esso non è indicato per l'uso comune oIT - 13 commerciale. Tale uso invaliderà la garanzia dell'apparecchio e il produttore declina ogni responsabilità per danni subiti.

• Questo apparecchio è prodotto per l'uso all'interno di abitazioni e destinato esclusivamente alla refrigerazione / conservazione degli alimenti. Esso non è adatto al'uso commerciale o comune e/o per conservare sostanze diverse dagli alimenti. Il produttore declina ogni responsabilità per danni derivanti dalla mancata osservanza di queste indicazioni. 2 DESCRIZIONE DELL'APPARECCHIO

Questa presentazione ha il solo scopo di fornire informazioni riguardo ai componenti dell'apparecchio. I componenti possono variare a seconda del modello.

1) Display e pannello di controllo

3) Portabottiglie per il vino *

4) Ripiani del frigorifero

5) Cassetto ripiano superiore porta frutta

6) Coperchio del cassetto frutta e verdura

10) Ripiano porta regolabile * / Balconcino

11) Balconcini della porta

• In alcuni modelli Note generali: Scomparto alimenti freschi (frigorifero): La congurazione con i cassetti nella parte inferiore dell’apparecchio, con i ripiani distribuiti in maniera uniforme e una posizione degli scomparti nello sportello che non incide sul consumo energetico, consente un impiego più efciente dell’energia.IT - 14

3.1 Display e pannello di controllo

Uso del pannello di controllo

1. Indicatore della temperatura dello

scomparto frigorifero.

2. Permette di modicare le impostazioni

del frigorifero e di attivare se lo si desidera la modalità Super Cool. Il frigorifero può essere impostato sui valori 8, 6, 5, 4, 2 °C, Super Cool.

3. Tasto di selezione della Modalità.

Permette di attivare se lo si desidera la modalità Economy (risparmio).

4. Simbolo della modalità Economy

5. Indicatore della modalità Super Cool

6. Simbolo di allarme.

Illuminazione (se disponibile) Quando l’apparecchio viene collegato all’alimentazione per la prima volta, le luci interne potrebbero accendersi 1 minuto dopo, a causa dei test di apertura.

3.2.1 Modalità Super Cool (super freddo)

• Per raffreddare e conservare una grande quantità di cibo nello scomparto frigo.

• Per raffreddare velocemente bevande. Come si usa? Premere il tasto di regolazione del frigorifero (#2 su diagramma pannello di controllo) no a far comparire sul pannello il simbolo Super Cool (#5). Verrà emesso un doppio segnale acustico e la modalità verrà impostata. Durante questa modalità:

• La modalità Economy non può essere selezionata.

• Per disattivare la modalità Super Cool ripetere la procedura di attivazione.

3.2.2 Modalità Economy (risparmio)

Quando usarla? Risparmio di energia. Durante periodi di utilizzo meno frequente (apertura sportello) o assenza da casa, ad esempio una vacanza, il programma Eco può fornire la temperatura ottimale e allo stesso tempo permettere di risparmiare energia. Come si usa?

• Premere il tasto Modalità (#3 su diagramma pannello di controllo) no a far comparire sul pannello il simbolo Economy (#4).

• Se entro un secondo non viene premuto alcun tasto, la modalità verrà impostata. il simbolo Economy lampeggerà tre volte e verrà emesso un doppio segnale acustico a conferma che la modalità è attiva.

• Gli indicatori di temperatura del frigorifero (#1) mostreranno il simbolo "E".

• Il simbolo Economy e la lettera "E"IT - 16 rimarranno visibili no al termine della modalità. Durante questa modalità:

• È possibile regolare la temperatura del frigorifero. Tale impostazione diverrà attiva al termine della modalità Economy.

• È possibile selezionare la modalità Super Cool. La modalità Economy sarà automaticamente disattivata e sostituita dalla nuova modalità selezionata.

• Per disattivare la modalità Super Cool va premuto il pulsante Modalità.

3.2.3 Modalità Screen Saver

(salvaschermo) Quando usarla? Questa modalità permette di risparmiare energia disattivando l’illuminazione del pannello di controllo quando questo non viene utilizzato. Come si usa?

• La modalità Screen Saver sarà attivata automaticamente dopo 30 secondi.

• Se si preme un tasto mentre le luci del pannello di controllo sono spente, le impostazioni correnti del dispositivo ricompariranno sul display per effettuare tutte le modiche desiderate.

• Se non si annulla la modalità Screen Saver o non si preme alcun tasto per 30 secondi, il pannello di controllo rimarrà spento. Per disattivare la modalità screen saver,

• Per annullare la modalità Screen Saver, per prima cosa, bisogna premere un tasto per attivare i tasti e poi tenere premuto il pulsante Modalità per 3 secondi.

• Per riattivare la modalità Screen Saver, tenere premuto il pulsante Modalità per 3 secondi.

3.2.4 Regolazione della temperatura del

• Il valore di temperatura inizialmente impostato sull'indicatore dello scomparto frigorifero è +4 °C.

• Premere una volta il tasto di regolazione dello scomparto frigorifero (#2 su diagramma pannello di controllo). Premendo il tasto una prima volta, l'ultimo valore impostato lampeggerà sul pannello.

• Ad ogni successiva pressione dello stesso tasto, verrà impostata una temperatura inferiore (+8 °C, +6 °C, +5 °C, +4 °C, +2 °C, oppure Super Cool).

• Se si preme il tasto del frigorifero no a far comparire il simbolo Super Cool, e non si preme alcun tasto entro un secondo, tale simbolo (#5 su diagramma pannello di controllo) lampeggerà sul pannello.

• Continuando a premere il medesimo tasto (#2 su diagramma pannello di controllo), verranno nuovamente visualizzati i valori a partire da +8 °C.

• Il valore di temperatura impostato prima dell'attivazione delle modalità Super Cool o Economy rimane inalterato quando dette modalità terminano o vengono disattivate. L'apparecchio continuerà pertanto ad operare a tale valore di temperatura. Valori di temperatura raccomandati per il frigorifero Momento della regolazione Temperatura interna (

Raffreddamento frigo a capacità minima

Con utilizzo normale 4, 5, 6IT - 17 Momento della regolazione Temperatura interna (

Raffreddamento frigo a capacità massima

3.3 Avvertenze riguardanti la regolazione

• Per ragioni di efcienza, si sconsiglia di utilizzare il frigorifero in ambienti con temperatura inferiore a 10 °C.

• Non cercare di modicare un'impostazione mentre è già in corso un'altra modica.

• Durante la regolazione del termostato, tenere conto della frequenza con la quale vengono aperte e richiuse le porte del frigorifero, della quantità di alimenti presente all'interno e dell'ambiente nel quale l'apparecchio è installato.

• La prima volta che l'apparecchio viene acceso, mantenerlo in funzione per 24 ore consecutive in modo da raggiungere la corretta temperatura di funzionamento. Durante questo periodo, non aprire la porta e non introdurre grandi quantità di alimenti nell'apparecchio.

• E' disponibile una funzione di ritardo di 5 minuti per evitare danni al compressore del frigo, quando si stacca e si riattacca la presa per azionarlo oppure in caso di interruzione dell’energia. Il frigorifero inizierà a funzionare in modo normale dopo 5 minuti.

• L’apparecchio è progettato per funzionare nell’intervallo di temperatura ambiente denito dagli standard, in base alla classe climatica specicata sulla targhetta informativa. Non si consiglia di utilizzare il frigorifero in ambienti la cui temperatura non è compresa nell’intervallo specicato, in quanto non viene garantita l’efcacia della refrigerazione.

• Il tuo apparecchio è progettato per funzionare nell'intervallo di temperatura ambiente denito dagli standard (classi ST/SN = 10 °C - 38 °C), in base alla classe climatica specicata sulla targhetta informativa. Per ragioni di efcienza del sistema refrigerante, si sconsiglia di utilizzare l'apparecchio in ambienti la cui temperatura non è compresa nell'intervallo specicato. Tenere presenti le avvertenze riportate nel manuale. Classe climatica e signicato: T (tropicale): Questo apparecchio refrigerante è destinato all’uso a temperature ambienti comprese tra 16 °C e 43 °C. ST (subtropicale): Questo apparecchio refrigerante è destinato all’uso a temperature ambienti comprese tra 16 °C e 38 °C. N (temperato): Questo apparecchio refrigerante è destinato all’uso a temperature ambienti comprese tra 16 °C e 32 °C. SN (temperato esteso): Questo apparecchio refrigerante è destinato all’uso a temperature ambienti comprese tra 10 °C e 32 °C.

3.4 Spia della temperatura

Per aiutarvi a regolare meglio il vostro frigorifero, lo abbiamo dotato di una spia della temperatura posizionata nella zona più fredda. Per conservare meglio gli alimenti nel frigorifero, soprattutto nella zona più fredda, accertatevi che la spia della temperatura visualizzi il messaggio "OK". Se il messaggio "OK" non viene visualizzato, questo signica che la regolazione della temperatura non è stata effettuata correttamente. Dal momento che "OK" viene visualizzato su sfondo nero, è difcile vedere questa indicazione se la spia della temperatura è scarsamente illuminata. Per vedere chiaramente l'indicazione, è necessario disporre di una quantità di luce sufciente. Ogni volta che viene regolata la temperatura, attendere che questa si stabilizzi all'interno dell'apparecchio, prima di procedere, se necessario, ad OKIT - 18 una nuova regolazione. Si raccomanda di modicare l'impostazione della temperatura gradualmente e di attendere almeno 12 ore prima di iniziare un nuovo controllo ed effettuare una potenziale modica. NOTA: A seguito di aperture ripetute (o apertura prolungata) della porta o dopo l'introduzione di alimenti freschi nel frigorifero, è normale che l'indicazione "OK" non venga visualizzata nella spia della regolazione della temperatura. In caso di accumulo anomalo di cristalli di ghiaccio (apparecchio sovraccarico, temperatura ambiente elevata, frequenti aperture della porta) nell'evaporatore del comparto frigorifero (parete inferiore dell'apparecchio), impostare un livello di temperatura inferiore, no ad ottenere nuovamente dei periodi di inattività del compressore. Introduzione di alimenti nella zona più fredda del frigorifero Gli alimenti si conservano meglio se inseriti nella zona di raffreddamento appropriata. La zona più fredda si trova appena sopra la verduriera. Il simbolo che segue indica la zona più fredda del frigorifero. Per essere sicuri di avere una bassa temperatura in questa zona, accertatevi che il ripiano sia collocato al livello di questo simbolo, come illustrato nella gura. Il limite superiore della zona più fredda è indicato dal lato inferiore dell'etichetta adesiva (testa della freccia). Il ripiano superiore della zona più fredda deve essere allo stesso livello della testa della freccia. La zona più fredda si trova al di sotto di questo livello. Ventola Turbo Per evitare di compromettere la circolazione d'aria assicurata dalla ventola, disporre gli alimenti in modo da non ostruire le aperture di ingresso e uscita dell'aria. Ventola Turbo

Le descrizioni nelle immagini e nel testo della sezione potrebbero variare in base al modello di frigorifero.

3.5.1 Regolatore di umidità

Regolatore di umidità Quando il cassetto verdura è pieno, si consiglia di aprire il regolatore di umidità posto dietro il ripiano copricassetto. Ciò permette di controllare il usso dell’aria e il tasso di umidità all’interno del cassetto, prolungando la durata degli alimenti in esso conservati. Il regolatore di umidità, posto dietro il ripiano copricassetto, deve essere aperto se si nota la formazione di condensa sul ripiano in vetro.IT - 19

3.5.2 Ripiano porta regolabile

È possibile regolare il ripiano della porta a sei diverse altezze, in modo da ottimizzare lo spazio usato per la conservazione dei cibi. Per modicare la posizione del ripiano regolabile della porta: Sostenendo con le mani il fondo del ripiano, tirare in direzione della freccia i fermi posti ai lati del ripiano (Fig.1). Collocare il ripiano della porta all'altezza desiderata facendolo scorrere verso l'alto o verso il basso. Una volta ottenuta l'altezza desiderata, rilasciare i fermi laterali (Fig. 2). Prima di lasciare il ripiano, spingerlo leggermente verso l'alto e verso il basso per vericare che sia ssato correttamente. Nota: se il ripiano della porta è carico, è necessario sostenerlo dal basso con le mani altrimenti, a causa del proprio peso, il ripiano potrebbe cadere uscendo dalle guide. Ciò potrebbe danneggiare il ripiano o le guide. Fig. 1 Fig. 2 4 CONSERVAZIONE DEGLI ALIMENTI

• Per ridurre l'umidità ed evitare la conseguente formazione di brina, conservare sempre i liquidi introdotti nello scomparto frigorifero all'interno di contenitori sigillati. La brina tende a concentrarsi nelle parti più fredde dell'evaporatore e, col passare del tempo, l'apparecchio richiederà sbrinature più frequenti.

• Non introdurre mai cibi caldi nel frigorifero. Gli alimenti caldi devono essere lasciati raffreddare a temperatura ambiente e disposti in modo da assicurare un'adeguata circolazione dell'aria all'interno dello scomparto frigorifero.

• Assicurarsi che nessun oggetto venga direttamente a contatto con la parete posteriore dell'apparecchio, poiché in questo caso si formerebbe della brina alla quale potrebbero aderire le confezioni dei prodotti. Non aprire frequentemente la porta del frigorifero.

• Si raccomanda di confezionare non strettamente la carne e il pesce pulito e collocarli sul ripiano in vetro appena sopra il cassetto verdura, dove l'aria più fredda garantisce le migliori condizioni di conservazione.

• Sistemare frutta e verdura sciolte negli appositi cassetti verdure.

• Mantenere separata la frutta dalla verdura contribuisce ad evitare che la conservazione delle verdure sensibili all'etilene (vegetali a foglia verde, broccoli, carote ecc.) venga inuenzata dalla presenza di frutti che rilasciano tale gas (banane, pesche, albicocche, chi ecc.).

• Non collocare verdura umida o bagnata nel frigorifero.

• Il periodo massimo di conservazione di tutti i prodotti alimentari dipende dalla qualità originaria del cibo e dall'ininterrotto mantenimento del ciclo di refrigerazione prima della collocazione nell'apparecchio.IT - 20

• Per evitare contaminazioni reciproche, non conservare le carni insieme alla frutta o alla verdura. L'acqua eventualmente rilasciata dalla carne può contaminare altri prodotti presenti nel frigorifero. Si raccomanda di confezionare le carni e di pulire i ripiani da eventuali perdite di liquido.

• Non collocare gli alimenti davanti alle aperture del condotto dell'aria.

• Consumare gli alimenti confezionati entro la data di scadenza raccomandata. NOTA: si consiglia di non conservare patate, cipolle e aglio nel frigorifero.

• Per condizioni di funzionamento normali sarà sufciente regolare l’impostazione di temperatura del proprio frigorifero a +4 °C.

• La temperatura dello scomparto frigorifero dovrà essere nel range 0-8 °C: al di sotto di 0 °C gli alimenti freschi si ghiacciano e marciscono, al di sopra di 8 °C la carica batterica aumenta e gli alimenti si danneggiano.

• Non inserire immediatamente alimenti caldi nel frigorifero: attendere all’esterno che la temperatura si abbassi. Gli alimenti caldi aumentano i gradi del frigorifero, causando intossicazioni alimentari e danneggiando inutilmente gli alimenti.

• Carni, pesci, ecc. devono essere posizionati nello scomparto freddo per gli alimenti; lo scomparto verdure è da preferire per le verdure (se disponibile).

• Per prevenire la contaminazione crociata, le carni, la frutta e le verdure non devono essere conservati insieme.

• Gli alimenti devono essere posizionati nel frigorifero in contenitori chiusi oppure coperti, per evitare umidità e odori. La seguente tabella rappresenta una guida rapida che illustra il modo più efciente di conservare all’interno dello scomparto frigorifero gli alimenti dei principali gruppi. Alimenti Periodo massimo di conservazione Come e dove collocarli Frutta e verdura 1 settimana Cassetto verdura Carne e pesce

Confezionare in pellicola di plastica, sacchetti o contenitori per carni e sistemare sul ripiano in vetro Formaggi freschi

Sull'apposito ripiano della porta Burro e margarina 1 settimana Sull'apposito ripiano della porta Prodotti in bottiglia, p. es. latte e yoghurt Fino alla data di scadenza raccomandata dal produttore Sull'apposito ripiano della porta Uova 1 mese Sull'apposito ripiano della porta Cibi cotti 2 giorni Su tutti i ripianiIT - 21

5 PULIZIA E MANUTENZIONE

Scollegare l'apparecchio dalla rete elettrica prima di pulirlo. Non lavare l'apparecchio versandovi sopra acqua. Non usare prodotti abrasivi, detergenti o saponi per pulire l'apparecchio. Dopo il lavaggio, sciacquare con acqua pulita e asciugare accuratamente. Una volta terminata la pulizia, ricollegare con le mani asciutte la spina all'alimentazione.

• Fare attenzione che l'acqua non penetri nell'alloggiamento della lampada o altri componenti elettrici.

• Pulire regolarmente l'apparecchio con bicarbonato di sodio sciolto in acqua tiepida.

• Pulire a mano separatamente gli accessori con acqua e sapone. Non lavare gli accessori in lavastoviglie.

• Pulire il condensatore con una spazzola almeno due volte all'anno. Questa pratica contribuisce a ridurre i consumi energetici e ad aumentare la produttività. Durante la pulizia, l'apparecchio deve essere scollegato dalla rete elettrica.

Sbrinamento dello scomparto frigorifero

• Lo sbrinamento dello scomparto frigorifero avviene automaticamente durante il funzionamento dell'apparecchio. L'acqua conuisce nella vaschetta di raccolta dove evapora automaticamente.

• È necessario pulire periodicamente la vaschetta di raccolta e il foro di scarico dell'acqua con l'apposito scovolo per impedire che l'acqua, anziché deuire, ristagni nella parte inferiore dell'apparecchio.

• È anche possibile pulire il foro di scarico versandovi all'interno mezzo bicchiere d'acqua.

5.2 Sostituzione dell'illuminazione LED

1o 2 strisce LED nel comparto frigorifero sono utilizzate per illuminare l’apparecchio. Si prega di contattare il servizio di assistenza poiché questo componente deve essere sostituito solo da personale autorizzato. Nota: Il numero e la posizione delle strisce LED può cambiare a seconda dei vari modelli. ! Alcune versioni potrebbero non avere illuminazione nel frigorifero.IT - 22 6 TRASPORTO E RIPOSIZIONAMENTO

6.1 Trasporto e riposizionamento

• È possibile conservare l'imballaggio originale e le protezioni antiurto in vista di eventuali trasferimenti dell'apparecchio (opzionale).

• Confezionare l'apparecchio in un imballo di spessore adeguato, ssato con nastro adesivo largo o funi robuste, e seguire le istruzioni riguardanti il trasporto fornite con l'imballaggio usato.

• Durante il trasporto o il trasferimento, rimuovere tutti i componenti mobili (ripiani, accessori, cassetti verdura e così via) o ssarli in sede con nastro adesivo per proteggerli dagli urti. Durante il trasporto mantenere sempre l'apparecchio in posizione verticale.IT - 23

7 PRIMA DI CONTATTARE IL SERVIZIO ASSISTENZA

Errori L'apparecchio notica all'utente valori non corretti di temperatura nello scomparto frigorifero o eventuali altri problemi. I codici di errore vengono visualizzati sull'indicatore di temperatura dello scomparto frigorifero. TIPO DI ERRORE SIGNIFICATO CAUSA COSA FARE E01 Errore sensore Contattare appena possibile un servizio di assistenza tecnica. E02 Errore sensore Contattare appena possibile un servizio di assistenza tecnica. E03 Errore sensore Contattare appena possibile un servizio di assistenza tecnica. E06 Errore sensore Contattare appena possibile un servizio di assistenza tecnica. E07 Errore sensore Contattare appena possibile un servizio di assistenza tecnica. E08 Indicazione di "Bassa tensione" La tensione di alimentazione è scesa sotto i 170 V. - Non si tratta di un guasto. Questa funzione contribuisce ad evitare danni al compressore. - Occorre riportare la tensione ai livelli corretti Se l'errore persiste, è necessario contattare un servizio di assistenza tecnica autorizzato. E10 Lo scomparto frigorifero non è abbastanza freddo - Si verica di frequente dopo: - una prolungata interruzione dell'alimentazione. - l'introduzione di alimenti caldi nello scomparto.

1. Regolare la temperatura dello

scomparto frigorifero su un valore più basso, o attivare la modalità Super Cool. Questo dovrebbe eliminare l'errore una volta raggiunta la temperatura corretta. Tenere chiuse le porte per abbreviare il tempo necessario al raggiungimento della corretta temperatura.

2. Liberare la zona davanti

alle aperture del condotto di aerazione ed evitare di collocare alimenti accanto al sensore. Se l'errore persiste è necessario contattare un servizio di assistenza tecnica autorizzato. E11 Lo scomparto frigorifero è troppo freddo Diverse possibili

3. Vericare se è attiva la

modalità Super Cool.

4. Aumentare la temperatura

impostata per lo scomparto frigorifero.

5. Controllare che le aperture di

ventilazione siano libere e non ostruite. Se l'errore persiste è necessario contattare un servizio di assistenza tecnica autorizzato.IT - 24 Se l'apparecchio non funziona correttamente, può darsi si tratti di un problema di facile soluzione. Eseguire i seguenti controlli. L'apparecchio non funziona Vericare che:

• La tensione di rete sia presente

• L'apparecchio sia collegato alla rete elettrica

• L'impostazione di temperatura è sul livello corretto?

• La presa elettrica non sia difettosa. A questo scopo, collegare alla stessa presa un altro apparecchio certamente funzionante. L'apparecchio funziona male Vericare che:

• L'apparecchio non sia sovraccarico

• Le porte siano chiuse correttamente

• L'impostazione di temperatura è sul livello corretto? La temperatura del frigo è impostata su 2.

• Non sia presente polvere sul condensatore

• Ci sia spazio sufciente in corrispondenza delle pareti posteriore e laterali. Il funzionamento dell'apparecchio è rumoroso Durante il normale funzionamento, l'apparecchio può emettere i seguenti rumori. Rumori dovuti al motore: indicano che il compressore funziona correttamente. Il compressore può generare per breve tempo lievi rumori la prima volta che viene attivato. Gorgoglio o sciacquio: è dovuto al movimento del uido refrigerante all'interno dei condotti del sistema. Sof: si vericano durante il normale funzionamento a causa della circolazione dell'aria. Accumulo di umidità all'interno dell'apparecchio Vericare se:

• Tutti gli alimenti sono confezionati correttamente. Asciugare i contenitori prima di introdurli nell'apparecchio.

• Le porte dell'apparecchio vengono aperte con frequenza. L'umidità presente nel locale penetra nell'apparecchio ogni volta che le porte vengono aperte. L'umidità aumenta più rapidamente se le porte vengono aperte con frequenza, specialmente se il tasso di umidità ambiente è elevato. Le porte non si aprono o chiudono correttamente Vericare che:

• Gli alimenti o le relative confezioni non impediscano la chiusura delle porte

• I comparti, ripiani e cassetti presenti nelle porte siano installati correttamente

• Le guarnizioni delle porte non siano rotte o lacerate

• L'apparecchio sia in posizione perfettamente orizzontale. È presente dell'acqua nella parte inferiore dell'apparecchio Vericare che: Il foro di scarico dell'acqua non sia ostruito (usare l'apposito scovolo per pulire il foro di scarico). Raccomandazioni Per arrestare completamente l'apparecchio, scollegare la spina dalla presa elettrica (per effettuare la pulizia e quando le porte vengono lasciate aperte).IT - 25

6. Installare l'apparecchio in un locale

fresco e ben ventilato, al riparo dalla luce solare diretta. Non installare l'apparecchio nelle vicinanze di una fonte di calore (ad esempio un radiatore o un forno) se non per mezzo di una piastra isolante.

7. Lasciare raffreddare i cibi e le bevande

calde prima di introdurli nell'apparecchio.

8. Coprire le bevande e gli altri liquidi

conservati nell'apparecchio. Lasciare scoperti i liquidi provoca un aumento dell'umidità all'interno dell'apparecchio, con conseguente incremento dei consumi energetici. Coprire le bevande e gli altri liquidi contribuisce inoltre a mantenerne inalterati l'aroma e il sapore.

9. Evitare di tenere aperte le porte per

lunghi periodi o di aprire le porte con eccessiva frequenza, poiché l'aria calda penetrerebbe nell'apparecchio causando l'attivazione del compressore più spesso del necessario.

10. Tenere chiuse le coperture dei comparti

caratterizzati da temperature differenti (come il cassetto verdura e il comparto chiller).

11. La guarnizione della porta deve essere

mantenuta pulita e essibile. Sostituire le guarnizioni in caso di usura. 9 DATI TECNICI I dati tecnici sono riportati sulla targhetta dei dati applicata sul lato esterno dell'apparecchiatura e sull'etichetta dei valori energetici. Il codice QR sull'etichetta energetica fornita con l'apparecchio fornisce un link web alle informazioni correlate al funzionamento di questa apparecchiatura nella banca dati EPREL dell'UE. Conservare l'etichetta energetica come riferimento insieme al manuale d'uso e a tutti gli altri documenti forniti con questo apparecchio. È possibile trovare le stesse informazioni anche in EPREL utilizzando il link https:// eprel.ec.europa.eu e il nome del modello e il numero di prodotto che si trovano sulla targhetta dell'apparecchio.IT - 26

10 INFOMRAZIONI PER GLI

L'installazione e la preparazione dell'apparecchiatura per qualsiasi verica di EcoDesign devono essere conformi a EN

I requisiti di ventilazione, le dimensioni dell'incavo e le distanze minime dalla parte posteriore devono essere conformi a quanto indicato nel presente manuale d'uso al capitolo 2. Si prega di contattare il produttore per qualsiasi altra informazione, compresi i piani di carico.
