MANUALE UTENTE Centrale on board B4O 83 Airforce

I:Tipologie di installatione relativi kit:

-Installazione aspirante con uscita diretta - pag. 8
-Installazione Aspirante con uscita remota / filtrante con zoccolo > = 10 cm - pag. 10
-Installazione filtrante con zoccolo 6 / 8cm -pag.22
-Accessori -pag. 37

Ad installmentazione ultimata verificare il corretto funzionamento del prodotto, dopo di che attendere 24 ore per consentire al silicone di asciugarsi completeness.

Achtung

provocar un cortocircuito.

È molto importante che questo libretto istruzioni sia conservato insieme alla centrale ob, per qualsiasi futura consulazione. Se l'apparecchio dovesse essere venduto o trasferito ad un'altra persona, assicurarsi che il libretto venga fornito assieme, in modo che il nuovo utente possa essere quello al corrente del funzionamento della cappa e delle relative avventenze. Queste avventenze sono state redatte per la vostra sicurezza e per那一 degli altri, Vi preghiamo, Dunque, di volerlo leggere attendamente prima d'installare e di utilizzato l'apparecchio. Consultareanche i disegni nelle prime pagine con i riferimenti alfabetici e numerici riportati nel testo esplicativo. Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale. L'installazione e il collegamento elettrico delve essere fattà da un tecnico specializzato. La ditta fornitrice non rispondere di una garanzia per danni derivati da un errata installatione o errato utilizzo dell'apparecchio, Non modificare né cercare di modificare mai le caratteristiche di quello apparecchio.

Il piano di cottura deve essere utilizzato sempre nei limiti del normale uso domestico, non per uso professionale, per preparare e tenere in caldo le pietanze. Qualsiasi altri impiego non è ammesso. Durante il funzionamento, l'apparecchio non deve rinanere alla sorvegianza.
Il presente apparecchio più essere utilizzato dai bambini a partire dagli 8 anni e da persona con ridotte capacità fisiche, sensoriali o mentali oppure con mancanza di esperienza e di conoscenza se si trovano molto adeguata sorveglianza oppure se sono stati istruiti circa l'uso dell'apparecchio in modo sicuro e se si rendono conta dei pericoli correlati.
I bambini non devono giocare con l'apparecchio.
Serviri del dispositivo di blocco dei comandi per impedire che i bambini possano accendere inavvertamente l'apparecchio o modificarne le funzioni. Durante il funzionamento, l'apparecchio non deve mai rimanere alla sorvegianza.
Non comandare il piano tramite un temporizzatore esterno.
Durante il funzionamento, l'apparecchio non deve rimanere alla sorvegianza.
Accertarsi che i bambini eventualmente presenti in casa non abbiano la possibilità di rovesciare a terra pentole e padelle calde. Girare le maniglie e i manici di pentole e padelle di lato, sulla superficie di lavoro, in modo che si trovino sopra il piano di lavoro per prevenire il rischio di uszioni.
Per questioni di sicurezza, il piano di cottura deve essere usato solo后再o essere stato incassato.
P rima di procedere all'incasso controllare se il piano di cottura presenta eventuali danni visibili. Non mettere mai in funzione un appearecchio danneggiato, cui è sere rischioso per la sicurezza.

Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini nella sorveglianza.

Se il cavo di alimentazione dovesse risultare danneggiato dovrè essere sostituito solo da un centro assistenza o da personale qualificato.

L'incasso e il collegamento elettrico dell'apparecchio alla rete cui quere eseguito solo da personale specializzato. La sicurezza elettrica è garantita solo se il piano di cottura è allacciato a un regolare collegamento a terra. In caso di dubbi, far controllare l'impiano elettrico da un elettricista qualificato. Non allacciare il piano di cottura alla rete elettrica con prolonghe o prese multiple, perché non garantiscono la necessaria sicurezza(ad es. rischio di surriscaldamento).

Prima di allacciare il piano di cottura bisogna confrontare i dati di allacciamento (tensione e frequenza), riportati sulla targhetta, con quelli della rete elettrica.

Questi dati devono assolutamente corrispondere, altrimenti la macchina potrebbe subire dei danni. In caso di dubbi rivolgersi ad un elettricista.

Per eseguire i lavori di installmente e di manutenzione, nonché di riparazione, scollegare l'apparecchio alla rete elettrica.

E' necessario rispetto delle normative per lo scarico dell'aria

ATTENZIONE: Se la superficie è incrinata, spegnere l'apparecchio per evitare la possibilità di scosse elettriche.

Non après mai l'involucro dell'apparecchio. L'eventuale contatto con parti sotto tensione o la modifica delle strutture elettriche o meccaniche cui cause anomalie di funzionamento.

Il piano ad induzione non deve essere usato come piano di lavoro. Le basi ruvide dei recipienti sono rigare il piano di cottura.

Mantenerere sempre perfettamente asciutte le zone di cottura e la base dei recipienti.

ATTENZIONE: I dispositivi di protezione del piano di cottura devono essere solamente quelli progettati dal produttore dell'apparecchio di cottura o quelli indicati nelle istruzioni dal produttore dell'apparecchio come adatti all'uso oppure i dispositivi di protezione del piano di cottura incorporati nell'apparecchio. L'impiego di dispositivi di protezione non adeguati può provocare incidenti.

In fase di installatione l'apparecchiatura deve essere collegata a un'alimentazione la cui impedenza di sistema deve essere adattata ad un valore di 0,005+j0,005[Ohm].

Pericolo di incendio

L'olio e il grasso troppo caldi si inflammano rapidamente.

Non lasciare olio o grasso surriscaldatienza sorvegianza.

Nel caso in cui l'olio o il grasso si dovessero infammare, non tentare di spegnere le fiamme con acqua. Spegnere le fiamme con un coperchio o un piatto con una coperta ignifuga. Spagnere la zona di cottura. Non collocare in alcun caso oggetti infammabili sul piano di cottura.

ATTENZIONE: Rischio di incendio: non lasciare oggetti sulle superfici di cottura.

Pericolo di uszioni

ATTENZIONE: Questo apparecchio e le sue parti accessibili divertano molto caldi durante l'uso.
Bisognafareattenzione edevitareditoccaregli elementi riscaldanti.
Tenere lontani i bambini inferioriagli 8 anni se non continuamente sorvegliati.
Non posare sul piano a induzione oggetti come coltelli, forchette, cucchiai o coperchi perché si possono surriscaldare.
Non riscaldare contentitori chiusi, ad esempio in latta, sulle zone di cottura. La sovrappressione genera potrebbe far scoppiare il contentitore.

Recipienti adeguati

Solo i recipienti ferromagnetic sono adatti alla cottura a induzione; in particolare sono idonei: acciaio smaltato, ghisa, stoviglie speciali per induzione in acciaio inossidabile.

Usare solo pentole e padelle a fondo liscio. Non insere alcun tipo di oggetto tra il fondo della pentola e il piano in vetroceramica, ad esempio adattatori.

Zona di Cottura Diametro minimo
OCTA (single) 110mm
OCTA (bridged mode)	230 mm

Per sapere se i recipienti sono adeguati, verificare che siano attratti da un magnete.
Esiste un'alto tipo di recipienti speciali per induzione la cui base non è del tutto ferromagnetica.

Recipienti non adeguati

Non utilizzato mai recipienti di: acciaio fine normale, veto, terracotta, rame e alluminio. Non posizionare alcun recipiente vuoto sulla zona di cottura. Potrebbe provocare danni.
Non collocare alcun recipientte caldo sul pannello comandi, nell'area delle spie o sulla cornice del piano di cottura.Potrebbe provocare danni.

Pericolo guasti

Pentole delle quali evaporano completamente i liquidi possono provocare danni al piano in vetroceramica, per i quali il produttore non si assume alcuna responsabilità.

L'apparecchio è dotato di una ventola di raffreddamento. Se除去 il piano di cottura incassato si trova un cassetto, deve essere garantita una congrua distance tra il contenegro del cassetto e la parte inferiore dell'apparecchio, per non comprometerne la ventilazione.

Non conservare, nell'eventuale cassetto posso sotto il piano di cottura, oggetti piccoli o fogli di carta che, se aspirati, potrebbero rompere il ventilatore e pregiudicare il raffreddamento dell'apparecchio, ne oggetti infammabili o metallici, che potrebbero diventare incandescenti o inflammarsi.

Il piano di lavoro deve essere piatto e orizzontale. I ritagli del mobile devono essere effettuali prima di installare l'apparecchio. Eliminare i trucoli per non compromettere il funzionamento dei componenti elettrici.

Se il piano di cottura è montato dietro l'anta di un mobile, metterlo in funzione solo lasciando l'anta aperta.

Chiudere l'anta del mobile solo quando l'apparecchio e le spie di calore residuo sono spenti.

Se l'apparecchio viene incassato sopra unorno oppure una cucina elettrica dotati di sistema pirolitico non dovrebbe essereMESSO in funzione nelle procedimento pirolitico è in corso, poichécouldosscattarela protezione di surriscaldamento del piano di cottura.

Il piano cottura non deve essere installato sopra la lava-stoviglia, in quanto, il vapore emesso alla lavastoviglia potrebbe causare un cattivo funzionamento del circuito elettronico del piano cottura.

Non utilizzato qualsiasi appearecchio a vapore, in quanto il vapore potrebbe raggiungere le parti,.
sotto tensione e provocare un corto circuito.

Eventuali interventi o riparazioni dell'apparecchio nel periodo di garanzia devono essere eseguite solo dall'assistenza tecnica autorizzata alla casa produttrice; in caso contrario la garanzia viene invalidata e decade immediatamente. Per eventuali problematiche successive non verrà in alcun caso riconosciuta alcuna garanzia da parte del produttore.

Sostituire eventuali pezioni o difettosi con ricambi originali: solo dati garantiscono il rispetto degli standard di sicurezza.

Avvertenza per persona con pacemaker: tenere presente che nelle immeditate vicinanze dell'apparecchio in funzione si genera un Campo elettromagnetico.

La possibilità che il funzionamento del pacemaker ne risenta è molto remota. In caso di dubbi rivolgersi al produttore del pacemaker o al proprio medico.

Dopo l'uso, spegnere il piano cottura tramite il suo dispositivo di lavoro e non fare affidamente sul rilevatore di pentole.

A verversenza : non versare alcun tipo di liquido nella fessura di aspirazione della cappa.

Avvertenza: si raccomanda di sigillare con silicone o nastro adesivo tutte le giunzioni delle tubature, sia dei tubi di evacuationie sua dei raccordi di concunzione delle varie parti.

In caso di installmente in modalità filtrante porre particolare attenzione al posizionamento della zona di evacuatione dei fumi per evitare possibili turbolenze, in modo tale da non interferire né con l'aspirazione né con il piano cottura.

Nell'installazione in modalità filtrante posizionare le tubazioni all'interno zoccolo del mobile prevedendo l'evacuatione dell'aria all'esterno dello stesso tramite un'apposita griglia, onde evitare un accumulo di umilità al suo interno.

La vaschetta di raccolta liquidi va svuotata frequentemente.

Tale vaschetta è progettata per contenere circa 0,7 litro di acqua; nel caso in cui si dovesse verificare la fuoriuscita o la caduta di liquidi sul dispositivo, provvedere immediatamente allo spegnimento procedere allo svuotamento della vaschetta. Se il liquido caduto sul piano è superiore alla quantità che può contenere la vaschetta spegnere il dispositivo e contattare immediatamente il servizio assistenza.

Rumori

L'induzione può generate una lieve rumorosità;但这 è variabile in funzione al materiale, al tipo di pentola e della potenza selezionata.

Quando il piano viene utilizzato frequently la ventola di raffreddamento si accende per salvaguardare la vita dell' elettronica, generando un ronzio:esso è perfettamente normale.

Primoutilizzato

Pulire con un panno umido e asciugare il piano cottura prima di utilizzato per la primaolta.

Si consiglia di asciugare l'apparecchio dopo averlo pulito con un panno umido per evitare residui di calcare.

Quando si accende l'apparecchio per la prima volta è possibile che si generino odori o si formino fumi. Con agli ulteriore uso l'odore si attenua finché sparisce del tutto. Odori ed eventuali fumi non sono sintomatici di un allacciamento errato o di eventuali danni all'apparecchio e non sono dannosi per la salute

Aspira è dotato di tasti sensori elettronici che reagisceono al tocco.
Accendere dapprima il piano e poi la zona di cottura desiderata.

Accensione del piano cottura

Premere il tasting power per almeno 2 secondi.

Tutti i display si accendono. Se non segue nessun'altra immissione, dopo pochi secondi il piano di cottura si spegne per motivi di sicurezza.

Attivazione delle zone cottura desiderata

Toccare il tastingo relativo alla zona d'interesse.

Sul display compare 0 agire su + o - per selezionare la potenza desiderata che va da 1 a P

P: indica la funzione Booster ed è presente su agli zone di cottura. Per attivarlo è necessario agire sul tastingo + fino ad arrivare alla potenza 9, ed effettuare un'ulteriore pressione del tastingo. Tale funzione rimarra è attiva per 5 minuti, dopo di che il systema si riposizione è alla potenza 9.

É consigliato utilizzare tale funzione per portare più velocemente ad ebollizione l'acqua.

Pot Detection

Se non vengono posizionate o riconosciute pentole idonee sulle varie zone di cottura, la funzione pot detection indichera tale mancanza con il symbolo "u"

Posizione quindi una pentola, adeguata per diametro e materiali, sulle zone cottura, come indicato nel paragrafo recipienti adeguati.

La zona cottura si spegnerà automaticamente dopo 10 minuti se nessuna pentola viene riconosciuta.

Spegnimento piano cottura eindicazione calore residuo

Toccare il tasting power.

La spia dell'interruttore principale e le spie delle zone di cottura si spengono. Il piano di cottura è spento. La spia del calore residuo visualizzata con un H presente su agli zona di cottura, che resta illuminata fino a che tali zone non si sono raffreddate a sufficientia.

Attenzione rischio ustione

Non toccare la zona di cottura che visualizza esta significazione (H).

Se una zona di cottura rimane accesa troppo a lungo al medesimo livello di potenza, l'apparecchio provvede automaticamente al suo spegnimento e appeare l'indicazione del calore residuo H.

Riacccenderla come di consueto per rimettere in funzione la zona di cottura.

La tabella segunte riporta il tempo massimo di funzionamento ininterrotto per agli livllo di potenza:

Potenza limite di funzionamento in minuti
1 520
2 402
3 318
4 260
5 212
6 170
7 139
8 113
9	90
P	5

Timer

La funzione timer più essere impostata da 1 a 99 minuti su agli zona di cottura.

Per attivare il timer: selezionare la zona di cottura e impostare il livello di potenza desiderato, poi premere contemporaneamente i tasti + e-, quando agire sul + o - per impostare i minuti desiderati. Un segnale acustico della durata di 2 minuti indichera la fine dei minuti impostati e la zona di cottura si spegnerà automaticamente.

Countdown

La funzione countdown vuo essere impostata da 1 a 99 minuti, ma al contrario del timer alla non prevede lo spegnimento delle zone di cottura.

La fine dei minuti impostati sare resanota con un segnale acustico.

A piano acceso: alla selezionare una zona di cottura particolare, premere contemporaneamente i tasti + e -, quindi agire sul + o - per impostare i minuti desiderati.

Una volta impostato continua a funzionare ancch的缘故 del piano sono all'oscadere dei minuti impostati.

Child-Lock Sicurezza bambini

Il piano di cottura è dotato di un blocco di sicurezza affinché non possa essere inavvertamente acceso dai bambini. Può essere attivato solo se zone di cottura non sono state selezionate.

Per attivare: toccare il tasto power, toccare contemporaneamente il tasto che indica la zona di cottura in basso a destra e il tasto -, e premere di nuovo il tasto che indica la zona di cottura in basso a destra.

Una volta attiva la funzione Child Lock, sul display comparirà il symbolo L.

Per disattivare: toccare il tasto power, toccare contemporaneamente il tasto che indica la zona di cottura in basso a destra e il tasto -; premere di nuovo il tasto -.

Bridged mode

La funzione Bridge permette di utilizzare due zone di cottura in simultanea come fosso un'unica zona, consentendo l'utilizzo di pentole grandi abbastanza da coprire due zone di cottura contigue. Per attivare tale funzione selezionare contemporaneamente due zone di cottura contigue; su una delle due apparirà il significolo (8) nelle sull'altra verrà visualizzata la potenza di cottura che potra essere impostata agenda sui tasti + e-.

Per disattivare la funzione Bridge premere contemporaneamente una seconda volta i tasti delle due zone di cottura.

ATTENZIONE: la funzione Bridge più essere attivata solo sulle due zone di sinistra e/o sulle due zone di destra, nelle non più essere attivata sulle due zone centrali.

Se la funzione bridge è attiva può essere attivato un solo booster, e solo sulle zone di cottura che non sono in modalità Bridge.

Piano cottura

Il piano di cottura deve essere sempre pulito dopo agli uso. Lasciare raffreddare l'apparecchio prima di pulirlo.

Prima di pulire il piano in vetroceramica si consiglia di attivare la sicurezza bambini in modo che il piano non entri in funzione accidentalmente (vedere funzione Child Lock).

Utilizzare esclusivamente prodotti per la pulizia concepiti per piani di cottura in vetroceramica. Rispettare leindicazioni riportate sulla confezione di ciascun prodotto.

Non utilizzato i seguenti prodotti per la pulizia. Essi potrebbero danneggiare le superfici del piano in vetroceramica:

prodotti anticalcare o per eliminare macchie e/o ruggine,

detersivi per piatti e/o lavastoviglie,

detergenti per vetro,

detergenti contenti soda, ammoniaica, acidi o cloruri

qualsiasi detergente, spugne, spazzole abrasive

solventi

gomma cancella sporco

oggetti appuntiti

prodotti per la pulizia di forni o grill

qualsiasi appearecchio a vapore, in quanto il vapore potrebbe raggiungere le parti sotto tensione e provocare un corto circuito.

Per evitare danni alla cornice del piano di cottura, osservare le seguentiindicazioni:

Utilizzare solo acqua calda con poco sapone

Non utilizzato in alcun caso utensili affilii o prodotti abrasivi

Nonutilizzareilraschietto perilvetro.

Eventuali residui di sporcizia vanno eliminati con il raschietto per il vetro. Fare attenzione a non feriri con il raschietto.

Se zucchero o pietanze contenti zucchero, plastica o carta stagnola finiscono sul piano di cottura caldo, è consigliato spegnerlo. Eliminare queste sostane immediatamente alla zona di cottura,anche se il piano è ancora caldo,utilizzando raschietto,altrimenti raffreddandosi potrebbero danneggiare la vetroceramica.

(Attenzione: pericolodi uszionarsi!!!) Infine pulire la zona di cottura quando si è raffreddata.

La segnaletica sul piano si può consumare per l'uso di detersivi abrasivi e aggressivi, spugne di acciaio e fondi di pentole. Evitare di utilizzato questi prodotti per la pulizia. In agli caso cui non promurette in alcun modo il corretto funzionamento del prodotto.

Attenzione: tutte le problematiche riportate in questo paragrafo sono esclusivamente di carattere estetico e non influenzano in alcun modo il corretto funzionamento dell'apparecchio. Esse non possono essere ripristinate in garanzia.

Questo dispositivo consente di scegliere la modalità di funzionamento (aspirante o filtrante) a seconda dell'installazione.

Alla prima accensione per circa un minuto il display visualizza quale modalità è attiva.

Filtrante: il display indica la lettere Ce il tasto reset filtri lampeggia veloce.

Aspirante: il display indica la lettera C e il tasto reset filtri è spento.

Durante esta fase si puòambiare modalità premendo il tasto F

Un beep confirma il cambio programma.

Terminato il tempo a disposizione il programma esce da但这a modalità e va in st.by o premendo il tasting B on/off motore

Per richiamare la scelta della modalità di funzionamento togliere e ridare tensione al dispositivo.

Nota: in modalità filtrante allo spegnimento del dispositivo l'aspirazione rimane accesa per 20 minuti alla minima velocità, per permettere l'evaporazione dell'eventuale condensa formatasi durante le fasi di cottura.

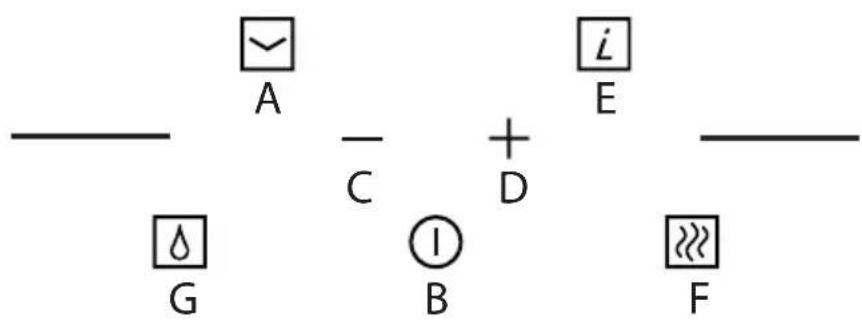

B:Tasto on/off motore: al contatto il tasto avvia il motore se accesso ne provoca lo spegnimento. Agendo poi sui tasti "+" e "-" si potra variare la velocità (potenza) di aspirazione. In modalità aspirante la 6^ è temporizzata.

C:Tasto di decremento velocità (potenza) di aspirazione: al contatto del tasting diminuire la velocità di aspirazione della cappa.

D:Tasto di incremento velocità (potenza) di aspirazione: al contatto del tasting aumentera la velocità di aspirazione della cappa.

G:Tasto reset filtri: al contatto del tasting si resettterà l'avviso di saturazione fatto antigrasso di metallo.

Dopo 30 ore di attività della cappa il symbolo F, alternato al symbolo G, lampeggeràindicando la necessità di pulire i filtri anti grasso di metallo, tale allarme inibisce il funzionamento dell'aspirazione fine al reset., per permettere lo svuotamento della vaschetta raccogli acqua. (operazione da effettuare secondo necessità e comunique obbligatoriamente ad agli reset filtri).

F:Tasto reset filtri:Attivo solo in modalità filtrante: Dopo 120 ore di attività della cappa il symbolo F, alternato al symbolo C, lampeggeràindicando la necessità di pulire/sostituire i filtri carbone attivi; i filtri carbone possono essere lavati in lavastoviglia una volta, dopo di che devono essere sostituiti.

In modalità aspirante l'allarme filtri carbone è disattivato

A:Tastotimer: al contatto del tasting, qualunque sia la velocità di aspirazione selezionata, si attiverà la funzione timer. Al primo tocco la durata del timer sare di 5 minuti (indicata da un lampeggio singolo del tasting), al secondo tocco 10 minuti (lampeggio doppio) e al terzo tocco 20 minuti (lampeggio triplo). Il lampeggio del tasting timer proseguirà per l'intera durata della funzione. Una quarta pressione del tasting disattiverà la funzione timer.

E:Tasto intensivo: al contato del tasto il motore passa direttamente alla velocità intensiva (6° velocità, temporizzata per circa 8 minuti).

La temporizzazione delle velocità è attiva solo in modalità aspirante.

Filtro antigrasso

deve essere pulito una volta al mese, con detergenti non aggressivi, manualmente oppure in lavastoviglie aasse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie ilhetto antigrasso metallico si più opacizzato, ma le sue caratteristiche di filtraggio non cambiano assolutamente.

LABELLA ERRORI PIANO COTTURA

Tali errorsi compaioni sul display del piano cottura.

Codice erre Descrizione Possibili cause Soluzione
C, E, C lampeggiante, E lampeggiante o simbo- lo -	Se il display di una zona cottura在哪o una di questi symboli si è inter- venuto o si sta interve- nendo nelle configura- zioni di base delsystema.	Rilevati problemi o mo- difliche alle configurazio- ni di base del systema.
E2 Temperatura	eccessiva della zona cottura.	Surriscaldamento della pentola.
E3 Malfunziona	amento do- vuto ad utilizzo di pen- tole di materiale non appropriato .	Pentole di materiale non appropriato o possibile perdita delle proprietà magnetiche delle stesse al salire della tempera- tura.
E4, E5, E6, E7, E8, E9, EA, EC, EH,	Anomalia hardware Rilevata errati hardware Contata	tare il centro di assistenza tecnica au- torizzato specificando il codice di erre.
No display / Function Erro	ore di tensione o del touch control.	Collegamento elettrico difettoso o anomalia di un componente.
u Pentola non	rilevata Pentola non appropiata Utilizzato una pentola appropriata. Fare riferi- mento al paragrafo reci- pienti adeguati.*	Contattare il centro di assistenza tecnica au- torizzato specificando il codice di erre.
Er31, Er47, Er22, Er20, o segmenti del display che si accendono ciclica-mente	Anomalia touch control Rilevato erre nel co- mando touch	Contattare il centro di assistenza tecnica au- torizzato specificando il codice di erre.
Er 03 o	Attivazione continua di uno dei tasti, il coman- do si spegne dopo 10 secondi.	Liquido o pentola sulla zona lavoro
La potenza torna al livel- lo 0		Rilevata anomia in un componeente hardware

L Nessun errone!	Child Lock attenuato		Disattivare il Child Lock facendo riferimento al paragrafo apposto.

• Se l'erro perseste contattare il centro di assistenza tecnica autorizzato, specificando il codice di erre.
