MANUALE UTENTE 70 F Baxi

DESCRIZIONE SIMBOLI 2

1. PREMESSA....3

2. DESCRIZIONE ACCESSORIO ....3

3. MONTAGGIO SUL CRUSCOTTO DELLA CALDAIA....3

4. COLLEGAMENTI ELETTRICI ACCESSORIO AGU 2.550....4

4.1 COLLEGAMENTO ELETTRICO DEGLI ACCESSORI ESTERNI 5

1. ACCESSO AI PARAMETRI....6

2. IMPIANTO DI RISCALDAMENTO MISTO 6

6.1 SCHEMA 1....7

6.2 SCHEMA 2 8

6.3 SCHEMA 3....9

1. IMPIANTO DI RISCALDAMENTO A ZONE....10

7.1 SCHEMA 4 10

1. COLLEGAMENTO ELETTRICO DEL TERMOSTATO AMBIENTE....12

8.1 CASO - 1 - Collegamento singolo termostato ambiente in una zona in alta temperatura. 12

8.2 CASO - 2 - Collegamento termostati ambiente per un impianto multizona in alta temperatura....12

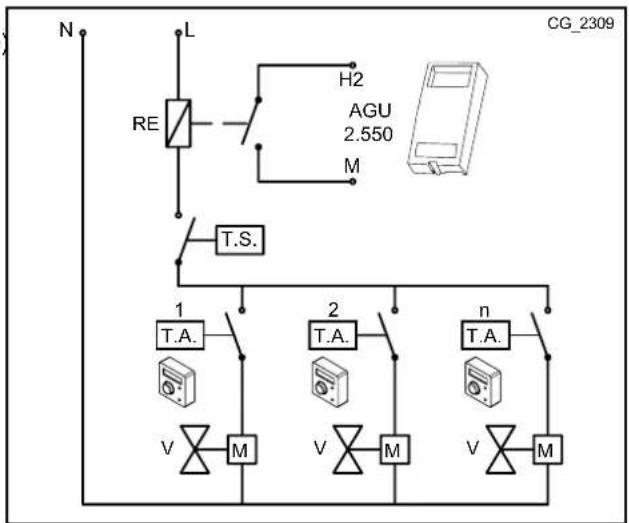

8.3 CASO - 3 - Collegamento termostati ambiente per un impianto multizona in bassa temperatura....12

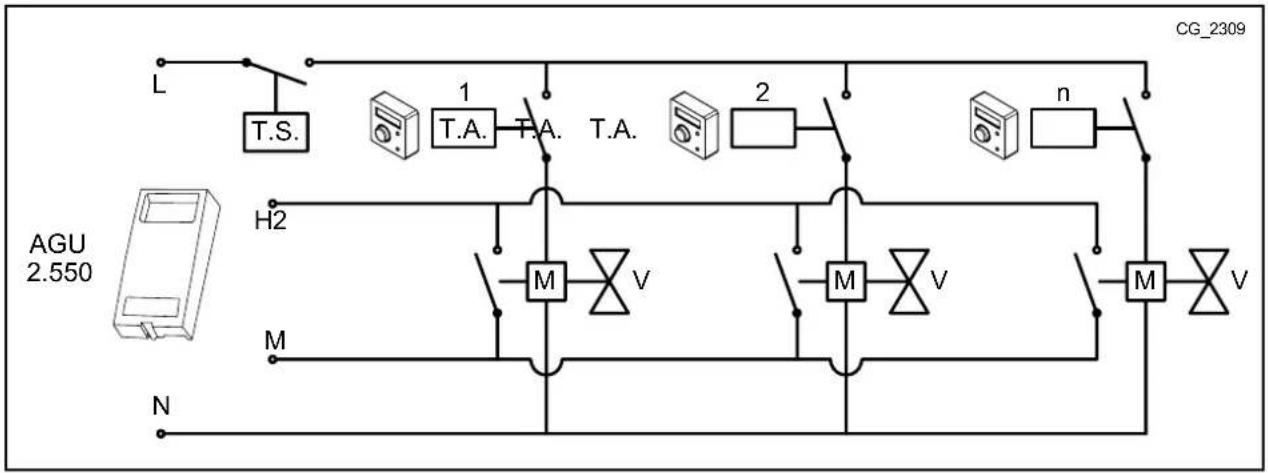

8.4 CASO - 4 - Collegamento termostati ambiente per un impianto multizona in bassa temperatura

con microinterruttori di fine corsa nelle valvole di zona....13

1. IMPIANTO SOLARE SANITARIO....13

2. IMPOSTAZIONE PARAMETRI....14

10.1 IMPIANTO DI RISCALDAMENTO 14

10.2 IMPIANTO SANITARIO....15

10.3 PARAMETRI VARI....15

1. FUNZIONI VARIE 16

11.1 POMPA DI RICIRCOLO SANITARIO ....16

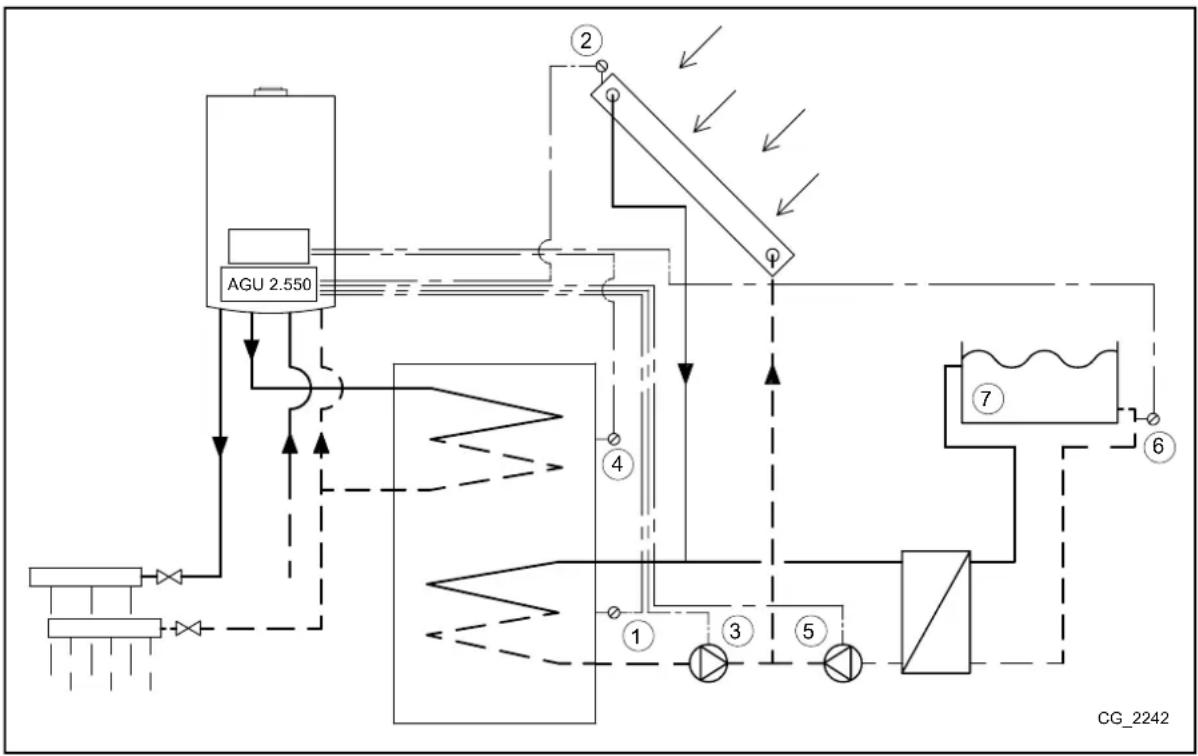

11.2 IMPIANTO SOLARE PER PISCINA....16

11.3 RICHIESTA DI CALORE GENERICA....17

11.4 ALTRE CONFIGURAZIONI....17

1. LISTA ANOMALIE....18

2. CARATTERISTICHE TECNICHE....18

Nella costante azione di miglioramento dei prodotti, si riserva la possibilità di modificare i dati espressi in questa documentazione in qualsiasi momento e senza preavviso. La presente documentazione è un supporto informativo e non considerabile come contratto nei confronti di terzi.

DESCRIZIONE SIMBOLI

AVVERTENZA

Rischio di danno o di malfunzionamento dell'apparecchio. Prestare particolare attenzione alle avvertenze di pericolo che riguardano possibili danni alle persone.

Parti elettriche in tensione, pericolo di shock elettrico.

INFORMAZIONI IMPORTANTI

Informazioni da leggere con particolare attenzione perché utili al corretto funzionamento della caldaia.

1. PREMESSA

La caldaia può gestire in maniera indipendente fino a tre circuiti di riscaldamento tramite l'utilizzo di accessori esterni quali unità ambiente, controlli remoti e moduli esterni. L'elettronica che equipaggia questa caldaia comprende, inoltre, un'ampia gamma di funzioni per la personalizzazione e la gestione di diverse tipologie di impianto. Per il corretto funzionamento del sistema, è indispensabile assegnare ad ogni accessorio utilizzato un numero (da 1 a 3) che permetta alla scheda di caldaia di riconoscerlo.

2. DESCRIZIONE ACCESSORIO

Mediante questo accessorio, l'apparecchio è in grado di gestire

• Circuiti di riscaldamento a differenti temperature.
• Impianto solare.
• Altre applicazioni specifiche (piscina, pompa di ricircolo sanitario, ecc).

Tale accessorio è in grado di gestire direttamente i componenti del circuito (pompa, sonda di temperatura, valvola miscelatrice, ecc) fino ad un massimo di 3 uscite relè indipendenti, 2 sonde di temperatura e 1 ingresso di comando. Si possono utilizzare alcune funzioni predefinite che facilitano la configurazione dell'impianto.

Per il cambio dei parametri ed i collegamenti nelle morsettiere del cruscotto, fare riferimento al manuale istruzioni di caldaia.

Per la realizzazione delle configurazioni descritte è indispensabile l'utilizzo del Controllo Remoto per il settaggio dei parametri.

Verificare che la caldaia sia predisposta per questo accessorio.

3. MONTAGGIO SUL CRUSCOTTO DELLA CALDAIA

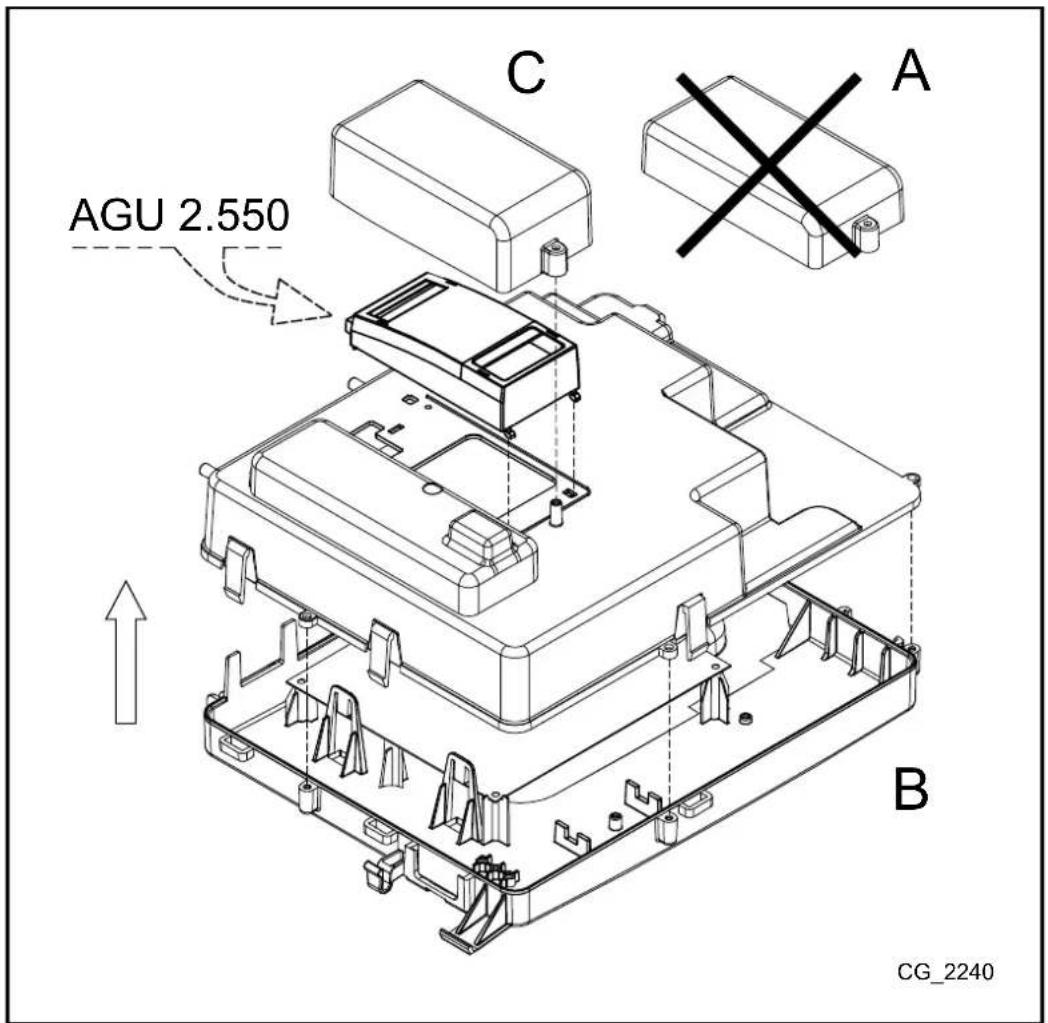

Togliere il coperchio A dal cruscotto B. Sollevare il cruscotto B e collegare il cavo flat tra il connettore X50 dell'accessorio AGU2.550 ed il connettore X41 della scheda di caldaia passando per il foro presente sul cruscotto B. Richiudere il cruscotto B e inserirvi l'AGU2.550. Eseguire i collegamenti elettrici necessari per l'installazione e fissare il nuovo coperchio C presente nella confezione.

C A AGU 2.550 B A B CG_2240

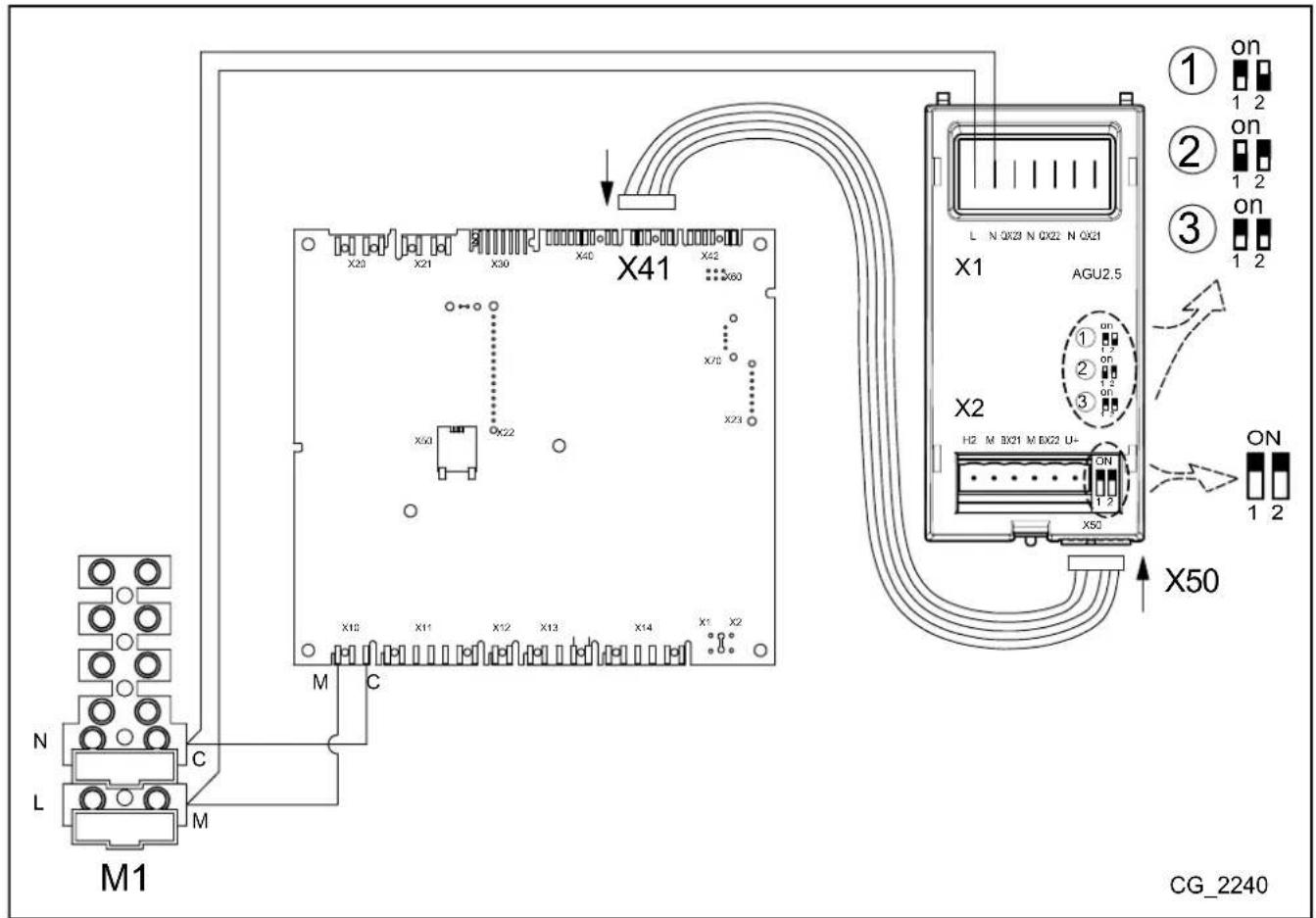

4. COLLEGAMENTI ELETTRICI ACCESSORIO AGU 2.550

LEGENDA COLLEGAMENTI CONNETTORI
X50	Connettore per il collegamento tramite cavo flat tra la scheda elettronica di caldaia e l'accessorio AGU 2.550
X1 ( L – N ) Collegamento alla morsettiera in caldaia per alimentazione elettrica
X1 ( QX21 – N )	Uscita relè 230 V programmabileX1 ( QX22 – N )
X1 ( QX23 – N )
X2( H2 – M ) Ingresso digitale 12 V - DC o analogico 0 -10 V DC programmabile
X2 ( BX21 – M )	Ingresso sonda NTC 10K / Pt1000 programmabile
X2 ( BX22 – M )
X2 ( U+ ) Uscita 12 V DC

La morsettiera M1 è in alta tensione. Prima di procedere al collegamento assicurarsi che l'apparecchio non sia alimentato elettricamente.

In caso l'apparecchio sia collegato ad un impianto a pavimento deve essere previsto, a cura dell'installatore, un termostato di protezione per la salvaguardia dell'impianto dalle sovratemperature.

Verificare che l'assorbimento nominale totale degli accessori collegati all'AGU 2.550 sia inferiore a 0,5 A. Nel caso sia superiore è necessario interporre tra l'AGU 2.550 e l'accessorio (es. pompa) un relè.

CONFIGURAZIONE GENERALE

Configurare l'accessorio AGU 2.550 utilizzando il selettore evidenziato in figura, come modulo (1) (il settaggio è serigrafato sul corpo dell'accessorio). Nel caso si utilizzino accessori supplementari, configurarli come moduli (2) e (3).

4.1 COLLEGAMENTO ELETTRICO DEGLI ACCESSORI ESTERNI

Per il collegamento dell'accessorio AGU2.550 con gli accessori esterni operare come segue (utilizzare cavi armonizzati "HAR H05 VV-F" con sezione di 1 mm²):

CASO CIRCUITO MISCELATO (vedi schema cap. 4.1)

• Collegare la pompa della zona miscelata al connettore QX23 dell'AGU2.550.
  • Collegare la sonda di mandata della cascata al connettore BX21 dell'AGU2.550 (QAD36 disponibile come accessorio).
• Collegare la valvola misceatrice al connettore QX22-QX21.
• Collegare il termostato ambiente al connettore H2 dell'AGU2.550.

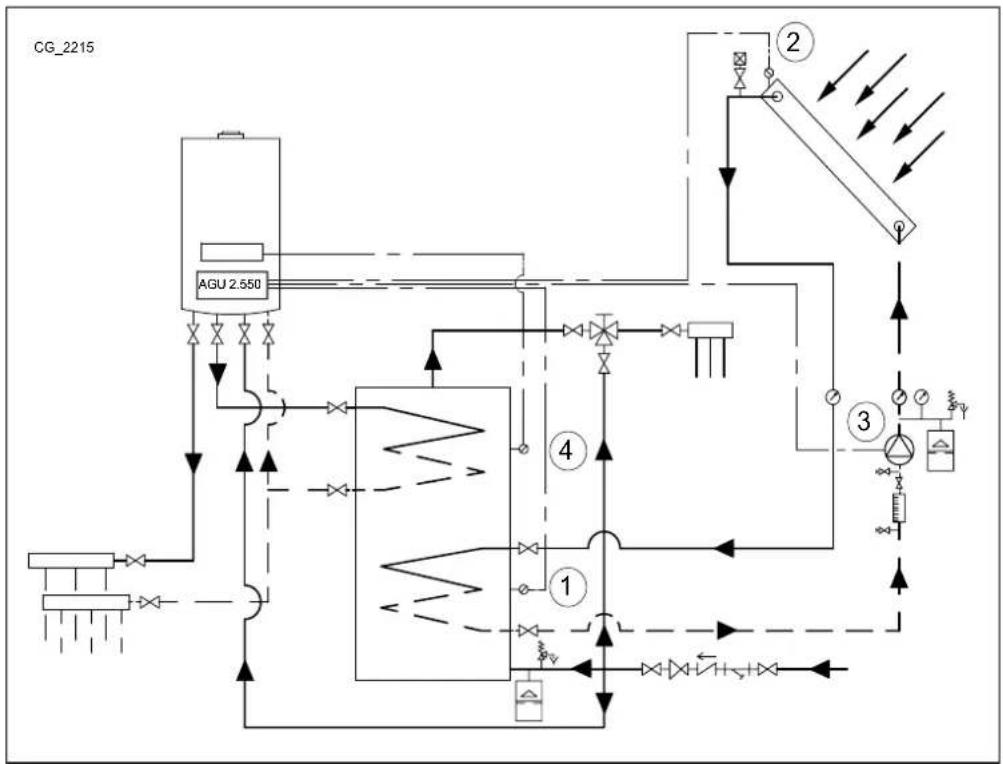

CASO IMPIANTO SOLARE SANITARIO (vedi schema cap. 4.2)

• Collegare la pompa dell'impianto solare al connettore QX23 dell'AGU2.550.
  • Collegare la sonda del bollitore solare al connettore BX22 dell'AGU2.550.
  • Collegare la sonda dei pannelli solari al connettore BX21 dell'AGU2.550.

4.1.1 CASO CIRCUITO MISCELATO

A SONDA DI MANDATA QAD36

B VALVOLA MISCELATRICE

C POMPA ZONA MISCELATA

230V L N GX23 N GX2 N GX21 X1 AGU2.5 ① on ② on ③ on H2 M BX21 M BX22 U+ ON 2 X50 A CG_2241

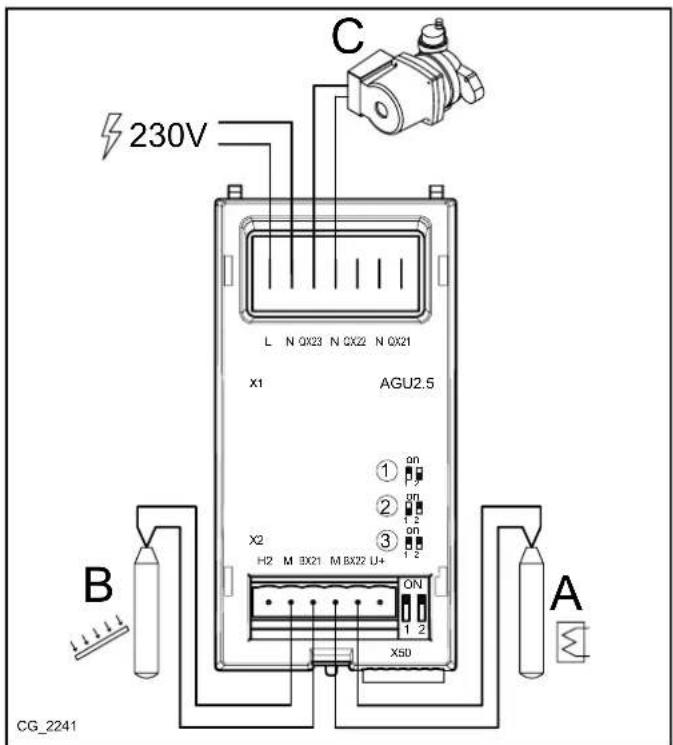

4.1.2 CASO IMPIANTO SOLARE SANITARIO

A SOND A BOLLITORE (DISPONIBILE COME ACCESSORIO)

B SOND A PANNELLI (DISPONIBILE COME ACCESSORIO)

C POMPA CIRCUITO SOLARE

230V L N QX23 N CX22 N CX21 X1 AGU2.5 ① on ② on ③ on H2 M BX21 M BX22 U+ ON XSD B A CG_2241

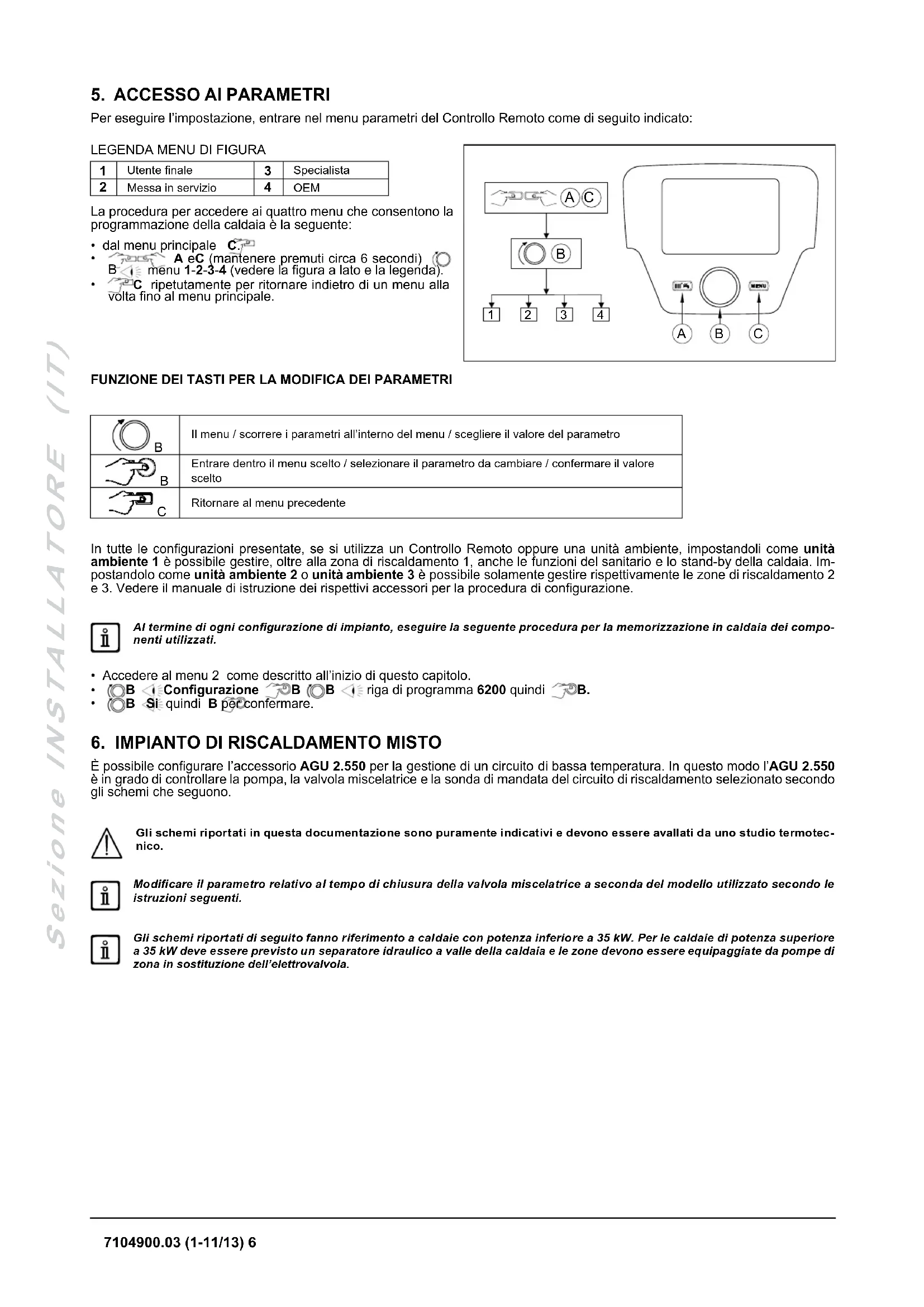

5. ACCESSO AI PARAMETRI

Per eseguire l'impostazione, entrare nel menu parametri del Controllo Remoto come di seguito indicato:

LEGENDA MENU DI FIGURA

1	Utente finale	3	Specialista
2	Messa in servizio	4	OEM

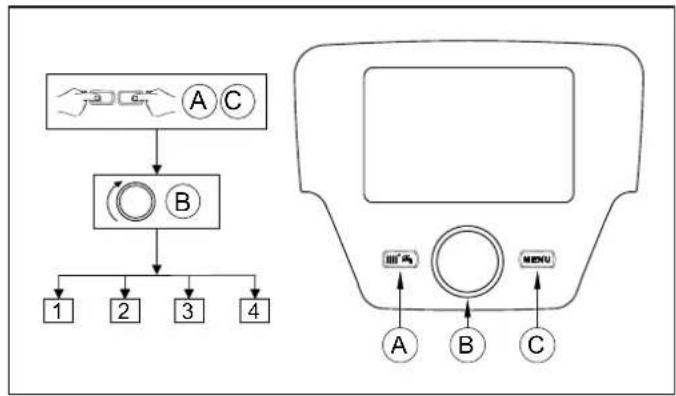

La procedura per accedere ai quattro menu che consentono la programmazione della caldaia è la seguente:

• dal menu principale C.
  • A eC (mantenere premuti circa 6 secondi) B menu 1-2-3-4 (vedere la figura a lato e la legenda).
  • C ripetutamente per ritornare indietro di un menu alla volta fino al menu principale.

FUNZIONE DEI TASTI PER LA MODIFICA DEI PARAMETRI

B	Il menu / scorrere i parametri all'interno del menu / scegliere il valore del parametro
B	Entrare dentro il menu scelto / selezionare il parametro da cambiare / confermare il valore scelto
C	Ritornare al menu precedente

In tutte le configurazioni presentate, se si utilizza un Controllo Remoto oppure una unità ambiente, impostandoli come unità ambiente 1 è possibile gestire, oltre alla zona di riscaldamento 1, anche le funzioni del sanitario e lo stand-by della caldaia. Impostandolo come unità ambiente 2 o unità ambiente 3 è possibile solamente gestire rispettivamente le zone di riscaldamento 2 e 3. Vedere il manuale di istruzione dei rispettivi accessori per la procedura di configurazione.

Al termine di ogni configurazione di impianto, eseguire la seguente procedura per la memorizzazione in caldaia dei componenti utilizzati.

• Accedere al menu 2 come descritto all'inizio di questo capitolo.
• B < Configurazione B B < riga di programma 6200 quindi B.
  • B Si quindi B per confermare.

6. IMPIANTO DI RISCALDAMENTO MISTO

È possibile configurare l'accessorio AGU 2.550 per la gestione di un circuito di bassa temperatura. In questo modo l'AGU 2.550 è in grado di controllare la pompa, la valvola miscelatrice e la sonda di mandata del circuito di riscaldamento selezionato secondo gli schemi che seguono.

Gli schemi riportati in questa documentazione sono puramente indicativi e devono essere avallati da uno studio termotecnico.

Modificare il parametro relativo al tempo di chiusura della valvola miscelatrice a seconda del modello utilizzato secondo le istruzioni seguenti.

Gli schemi riportati di seguito fanno riferimento a caldaie con potenza inferiore a 35 kW. Per le caldaie di potenza superiore a 35 kW deve essere previsto un separatore idraulico a valle della caldaia e le zone devono essere equipaggiate da pompe di zona in sostituzione dell'elettrovalvola.

6.1 SCHEMA 1

Zona di bassa temperatura con unità ambiente - circuito di riscaldamento(1) Zona di alta temperatura con termostato ambiente - circuito di riscaldamento(2)

1 Sonda esterna - morsettiera M2 (4-5) di caldaia
2	Valvola miscelatrice zona di bassa temperatura (QX21-N-QX22)
3 Pompa circuito di bassa temperatura (QX23-N)
4 Sonda circuito di bassa temperatura (BX21-M)
5 Termostato di sicurezza (12V) circuito di bassa temperatura (H2-M)
6 Unità ambiente - morsettiera M2 (1-2-3) di caldaia
7 Elettrovalvola o pompa di zona alta temperatura alimentata esternamente
8 Termostato ambiente zona di alta temperatura (per il collegamento vedi capitolo 8.1)

Collegare il termostato di sicurezza, a protezione del circuito di bassa temperatura, all'ingresso H2 (H2-M) dell'accessorio AGU 2.550. Utilizzando il Controllo Remoto, entrare nel menu 2, come descritto al capitolo 5, ed effettuare le seguenti impostazioni:

MENU	RIGA DI PROGRAMMA	PARAMETRO	VALORE DA IMPOSTARE	DESCRIZIONE
CONFIGURAZIONE	5715 Circuito di riscaldamento 2 On Abilitazione del circuito di riscaldamento 2
	5977 Funzione input H5		Termostato amb. CR2	Abilitazione del termostato per il circuito 2 (morsettiera M1 (1-2) in scheda)
	6020 Funzione modulo di estensione 1		Circuito riscaldamento 1	Abilitazione della zona di bassa temperatura
	6046	Funzione dell'ingresso H2 del modulo 1	Termost sicurezza CR	Ingresso H2 abilitato come protezione della zona di bassa temperatura
CIRCUITO DI RISCALDAMENTO 1	742	Setpoint mandata con termostato ambiente	---	Abilitazione della temperatura di mandata modulante (zona di bassa temperatura)
	834	Tempo di corsa attuatore	Default 180 s	Tempo di chiusura della valvola miscelatrice

L'unità ambiente è in grado di controllare direttamente la zona di bassa temperatura in funzione della temperatura ambiente desiderata nel locale. Se, ruotando la manopola B, il display visualizza la temperatura di mandata caldaia anziché quella ambiente, significa che il parametro 742 non è stato impostato correttamente.

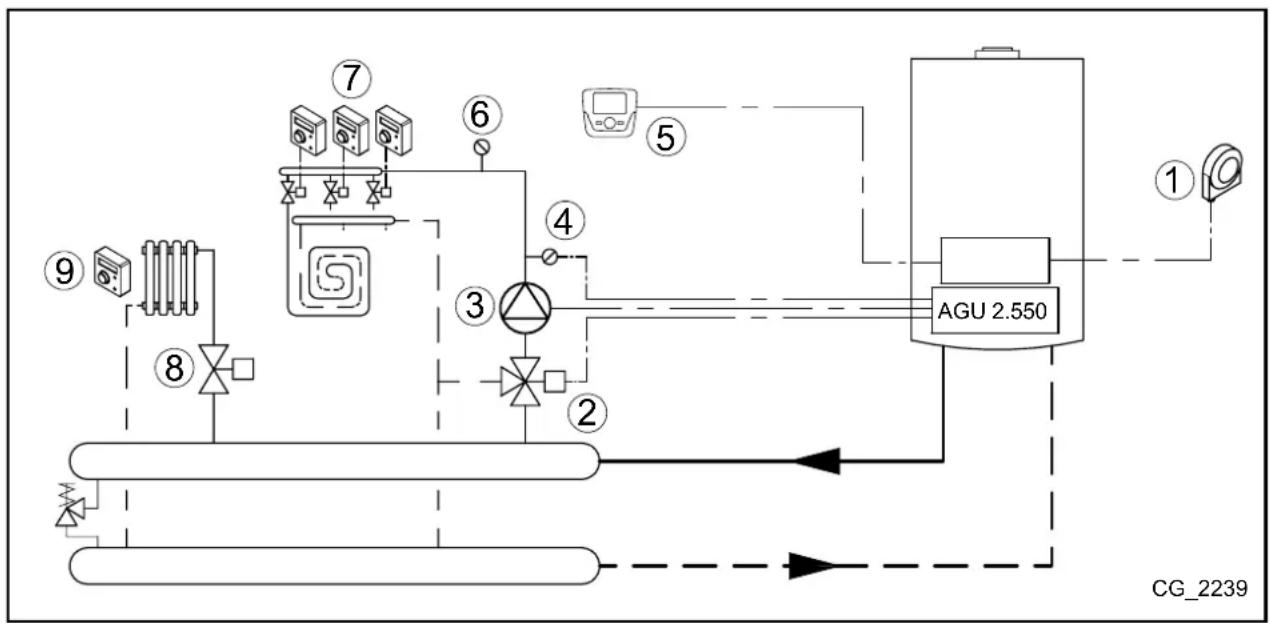

6.2 SCHEMA 2

Più zone di bassa temperatura con termostato ambiente e unità ambiente comune - circuito di riscaldamento(1) Zona di alta temperatura con termostato ambiente - circuito di riscaldamento(2)

1 Sonda esterna - morsettiera M2 (4-5) di caldaia
2	Valvola miscelatrice zona di bassa temperatura (QX21-N-QX22)
3 Pompa circuito di bassa temperatura (QX23-N)
4 Sonda circuito di bassa temperatura (BX21-M)
5 Unità ambiente - morsettiera M2 (1-2-3) di caldaia
6	Termostato di sicurezza circuito di bassa temperatura (collegare in serie con le elettrovalvole, vedi cap. 8.4)
7 Ingresso termostato ambiente (12V) zona di bassa temperatura (H2-M)
8 Elettrovalvola o pompa di zona alta temperatura alimentata esternamente
9 Termostato ambiente zona di alta temperatura (per il collegamento vedi capitolo 8.1)

Utilizzando il Controllo Remoto entrare nel menu 2, come descritto al capitolo 5, ed effettuare le seguenti impostazioni:

MENU	RIGA DI PROGRAMMA	PARAMETRO	VALORE DA IMPOSTARE	DESCRIZIONE
CONFIGURAZIONE	5715 Circuito di riscaldamento 2 On Abilitazione del circuito di riscaldamento 2
	5977 Funzione input H5		Termostato amb. CR2	Abilitazione del termostato per il circuito 2 (morsettiera M1 (1-2) in caldaia)
	6020	Funzione modulo di estensione 1	Circuito riscaldamento 1	Abilitazione della zona di bassa temperatura
	6046	Funzione dell'ingresso H2 del modulo 1	Termostato ambiente CR1	Ingresso H2 abilitato come termostato ambiente della zona di bassa temperatura
CIRCUITO DI RISCALDAMENTO 1	710 Temperatura di comfort 35°C			Setpoint del locale da riscaldare (zone di bassa temperatura)
CIRCUITO DI RISCALDAMENTO 1	834	Tempo di corsa attuatore	Default 180 s	Tempo di chiusura della valvola miscelatrice

Impostando la temperatura di comfort al massimo valore (35°C), si garantisce il corretto funzionamento delle zone in bassa temperatura. In questo modo, infatti, l'unità ambiente non blocca la richiesta di calore dei singoli termostati ambienti che gestiscono le sottozone.

In questo caso, l'unità ambiente svolge la funzione di gestione dell'impianto di bassa temperatura, ma non può essere utilizzato per la gestione della temperatura di uno dei locali. Ruotando la manopola B, il display visualizza la temperatura di mandata caldaia. Il circuito di riscaldamento funziona a mandata fissa.

Collegare un termostato di protezione della zona di bassa temperatura in serie all'alimentazione delle elettrovalvole di zona in modo da chiudere completamente il circuito in caso di anomalia.

6.3 SCHEMA 3

Zone di bassa - circuito di riscaldamento(1) e di alta temperatura - circuito di riscaldamento(2) con termostato ambiente

1 Sonda esterna - morsettiera M2 (4-5) di caldaia
2	Valvola miscelatrice zona di bassa temperatura (QX21-N-QX22)
3 Pompa circuito di bassa temperatura (QX23-N)
4 Sonda circuito di bassa temperatura (BX21-M)
5	Termostato di sicurezza circuito di bassa temperatura (collegare in serie con la pompa di zona, vedi cap. 8.3)
6 Ingresso termostato ambiente (12V) zona di bassa temperatura (H2-M)
7 Elettrovalvola o pompa di zona alta temperatura alimentata esternamente
8 Termostato ambiente zona di alta temperatura (per il collegamento vedi capitolo 8.1)

Utilizzando il Controllo Remoto entrare nel menu 2, come descritto al capitolo 5, ed effettuare le seguenti impostazioni:

MENU	RIGA DI PROGRAMMA	PARAMETRO	VALORE DA IMPOSTARE	DESCRIZIONE
CONFIGURAZIONE	5715 Circuito di riscaldamento 2 On Abilitazione del circuito di riscaldamento 2
	5977 Funzione input H5		Termostato amb. CR2	Abilitazione del termostato per il circuito 2 (morsettiera M1 (1-2) in caldaia)
	6020 Funzione modulo di estensione1		Circuito riscaldamento1	Abilitazione della zona di bassa temperatura
	6046	Funzione dell'ingresso H2 del modulo1	Termostato ambiente CR1	Ingresso H2 abilitato come termostato ambiente della zona di bassa temperatura
CIRCUITO DI RISCALDAMENTO 1	834	Tempo di corsa attuatore	Default 180 s	Tempo di chiusura della valvola miscelatrice

Si consiglia di collegare il termostato di protezione della zona di bassa temperatura in serie alla pompa 3.

7. IMPIANTO DI RISCALDAMENTO A ZONE

Nel caso in cui non sia necessario gestire impianti miscelati, è possibile utilizzare l'accessorio AGU 2.550 per comandare pompe/elettrovalvole di zona, come illustrato di seguito:

Gli schemi riportati in questa documentazione sono puramente indicativi e devono essere avallati da uno studio termotecnico.

7.1 SCHEMA 4

Due zone con unità ambiente circuiti di riscaldamento (1 e 2) e 1 zona con termostato ambiente circuito di riscaldamento (3).

1	Sonda esterna morsettiera M2 (4-5) di caldaia	5	Unità ambiente circuito 2 morsettiera M2 (1-2-3) di caldaia
2	Elettrovalvola o pompa di zona circuito 1 (QX21-N)*	6	Elettrovalvola o pompa di zona circuito 3 alimentata esternamente
3	Unità ambiente circuito 1 morsettiera M2 (1-2-3) di caldaia	7	Termostato ambiente circuito 3 (per il collegamento vedi capitolo 8.1)
4 Elettrovalvola o pompa di zona circuito 2 (QX22-N)*

* L'accessorio AGU 2.550 non è in grado di comandare direttamente un'elettrovalvola a 3 fili. Si necessità, allo scopo, l'utilizzo di un relè con contatto di scambio.

Le unità ambiente 3 e 5 sono collegate in parallelo.

Le unità ambiente possono controllare direttamente le rispettive zone in funzione della temperatura ambiente desiderata nei locali. Utilizzando il Controllo Remoto entrare nel menu 2, come descritto al capitolo 5, ed effettuare le seguenti impostazioni:

MENU	RIGA DI PROGRAMMA	PARAMETRO	VALORE DA IMPOSTARE	DESCRIZIONE
CONFIGURAZIONE	5715	Circuito di riscaldamento 2	On	Abilitazione del circuito di riscaldamento 2
	5721	Circuito di riscaldamento 3	On	Abilitazione del circuito di riscaldamento 3
	5977	Funzione input H5	Termostato ambiente CR3	Abilitazione del termostato per il circuito 3 (morsettiera M1 (1-2) in scheda)
	6020	Funzione modulo di estensione 1	Multifunzionale	-
	6030	Uscita relè QX21 del modulo 1	Pompa circuito riscaldamento Q2	Controllo della pompa/elettrovalvola del circuito 1
	6031	Uscita relè QX22 del modulo 1	Pompa CR2 Q6	Controllo della pompa/elettrovalvola del circuito 2
CIRCUITO DI RISCALDAMENTO 1	742	Setpoint mandata con termostato ambiente	---	Abilitazione della temperatura di mandata modulante (circuito di riscaldamento 1)
CIRCUITO DI RISCALDAMENTO 2	1042	Setpoint mandata con termostato ambiente	---	Abilitazione della temperatura di mandata modulante (circuito di riscaldamento 2)

Le unità ambiente sono in grado di controllare direttamente le rispettive zone in funzione della temperatura ambiente desiderata nel locale.Se, ruotando la manopola B, il display visualizza la temperatura di mandata caldaia anziché quella ambiente, significa che i parametri 742 e 1042 non sono impostati correttamente.

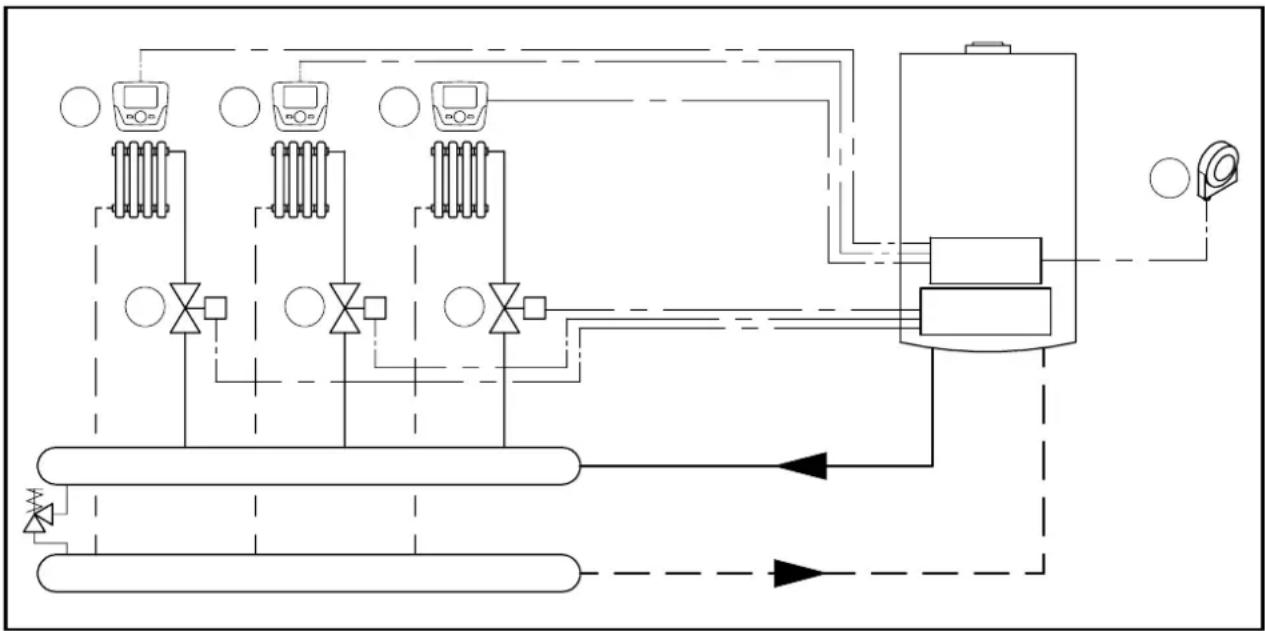

7.2 SCHEMA 5

Tre zone con unità ambiente (circuiti di riscaldamento 1, 2 e 3)

1	Sonda esterna - morsettiera M2 (4-5) di caldaia	5	Unità ambiente circuito 2 - morsettiera M2 (1-2-3) di caldaia
2	Elettrovalvola o pompa di zona circuito 1 (QX21-N)*	6	Elettrovalvola o pompa di zona circuito 3 (QX23-N)*
3	Unità ambiente circuito 1 - morsettiera M2 (1-2-3) di caldaia	7	Unità ambiente circuito 3 - morsettiera M2 (1-2-3) di caldaia
4	Elettrovalvola o pompa di zona circuito 2 (QX22-N)*

* L'accessorio AGU 2.550 non è in grado di comandare direttamente una elettrovalvola a 3 fili. Si necessità, allo scopo, l'utilizzo di un relè con contatto di scambio.

Le unità ambiente 3 - 5 e 7 sono collegate in parallelo.

Le unità ambiente possono controllare direttamente le rispettive zone in funzione della temperatura ambiente desiderata nei locali. Utilizzando il Controllo Remoto entrare nel menu 2, come descritto al capitolo 5, ed effettuare le seguenti impostazioni:

MENU	RIGA DI PROGRAMMA	PARAMETRO	VALORE DA IMPOSTARE	DESCRIZIONE
CONFIGURAZIONE	5715	Circuito di riscaldamento 2	On	Abilitazione del circuito di riscaldamento 2
	5721	Circuito di riscaldamento 3	On	Abilitazione del circuito di riscaldamento 3
	5977	Funzione input H5	Nessuno	Disabilitazione del termostato in morsettiera M1 (1-2) in caldaia
	6020	Funzione modulo di estensione 1	Multifunzionale	-
	6030	Uscita relè QX21 del modulo 1	Pompa circ. risc. Q2	Controllo della pompa/elettrovalvola del circuito 1
	6031	Uscita relè QX22 del modulo 1	Pompa CR2 Q6	Controllo della pompa/elettrovalvola del circuito 2
	6032	Uscita relè QX23 del modulo 1	Pompa CR2 Q20	Controllo della pompa/elettrovalvola del circuito 3
CIRCUITO DI RISCALDAMENTO 1	742	Setpoint mandata con termostato ambiente	---	Abilitazione della temperatura di mandata modulante (circuito di riscaldamento 1)
CIRCUITO DI RISCALDAMENTO 2	1042	Setpoint mandata con termostato ambiente	---	Abilitazione della temperatura di mandata modulante (circuito di riscaldamento 2)
CIRCUITO DI RISCALDAMENTO 3	1342	Setpoint mandata con termostato ambiente	---	Abilitazione della temperatura di mandata modulante (circuito di riscaldamento 3)

Le unità ambiente sono in grado di controllare direttamente le rispettive zone in funzione della temperatura ambiente desiderata nel locale. Se, ruotando la manopola B, il display visualizza la temperatura di mandata caldaia anziché quella ambiente, significa che i parametri 742 e 1042 non sono impostati correttamente.

8. COLLEGAMENTO ELETTRICO DEL TERMOSTATO AMBIENTE

La temperatura di esercizio è uguale per tutti i circuiti.

I relè possono essere sostituiti con valvole dotate di microinterruttori di fine corsa e viceversa.

8.1 CASO - 1 - Collegamento singolo termostato ambiente in una zona in alta temperatura.

Collegare il termostato ambiente alla rete elettrica esterna (230V) che alimenterà la valvola di zona (o pompa) e la bobina del relè, collegare il contatto del relè alla morsettiera M1 (1-2) di caldaia.

L T.A. M1 1 2 RE M V N CG_2310

8.2 CASO - 2 - Collegamento termostati ambiente per un impianto multizona in alta temperatura.

Collegare i termostati ambiente in parallelo alla rete elettrica esterna (230V) che alimenteranno le valvola di zona (o pompe) e le bobine dei relè, collegare i contatti dei relè in parallelo alla morsettiera M1 (1-2) di caldaia.

8.3 CASO - 3 - Collegamento termostati ambiente per un impianto multizona in bassa temperatura.

Collegare i termostati ambiente in parallelo alla rete elettrica esterna (230V) che alimenteranno le valvole di zona (o pompe) e la bobina del relè, collegare il contatto del relè ai morsetti H2-M dell'AGU2.550.

Collegare un termostato di protezione della zona di bassa temperatura in serie all'alimentazione delle elettrovalvole di zona in modo da chiudere completamente il circuito in caso di anomalia.

8.4 CASO - 4 - Collegamento termostati ambiente per un impianto multizona in bassa temperatura con microinterruttori di fine corsa nelle valvole di zona.

Collegare i termostati ambiente in parallelo alla rete elettrica esterna (230V) che alimenteranno le valvola di zona, collegare i contatti dei microinterruttori in parallelo ai morsetti H2-M dell'AGU2.550.

Collegare un termostato di protezione della zona di bassa temperatura in serie all'alimentazione delle elettrovalvole di zona in modo da chiudere completamente il circuito in caso di anomalia.

9. IMPIANTO SOLARE SANITARIO

Con questa configurazione l'accessorio AGU 2.550 è in grado di gestire la pompa del circuito solare, la sonda del collettore e la sonda del bollitore (relativa al circuito solare) secondo il seguente schema:

1	sonda bollitore solare B31 (BX22-M)	3	pompa circuito solare Q5 (QX23-N)
2	sonda collettore solare B6 (BX21-M)	4	sonda bollitore B3 - morsettiera M2 (9-10) in caldaia

Gli schemi riportati in questa documentazione sono puramente indicativi e devono essere avallati da uno studio termotecnico.

Utilizzando il Controllo Remoto, entrare nel menu 2, come descritto al capitolo 5, ed effettuare le seguenti impostazioni:

MENU	RIGA DI PROGRAMMA	VALORE DA IMPOSTARE	DESCRIZIONE
CONFIGURAZIONE	6020	Solare ACS	Abilitazione della funzione solare

Si riportano di seguito i parametri utilizzabili. Nel caso di utilizzo di pannelli solari con tubi sottovuoto, attivare la funzione di protezione specifica (parametri 3830, 3831):

MENU	RIGA DI PROGRAMMA	VALORE DESCRIZIONE
CONFIGURAZIONE	3810	Default 8°C
	3811 Default 4°C	Differenza di temperatura tra collettore e sonda solare bollitore per attivazione pompa solare
	3850 Default “---”	Temperatura al di sopra della quale la pompa di collettore circola (solo se la temperatura massima del bollitore non è raggiunta)

Accedere al menu 3
(capitolo 5.2)

SOLARE	3830 Default “---”	Tempo massimo blocco pompa solare se la temperatura di collettore raggiunge il suo massimo valore (parametro 3850) nel tempo minimo di circolazione (parametro 3831)
	3831 Default 30s Tempo minimo di circolazione pompa collettore

Quando sul display appare il simbolo ➤ significa che la pompa dell'impianto solare è in funzione per riscaldare il bollitore.

10. IMPOSTAZIONE PARAMETRI

10.1 IMPIANTO DI RISCALDAMENTO

Pannello di controllo			MENU' CIRCUITO RISCALDAMENTO CR 1, 2, 3		Valore di Fabbrica	Minimo	Massimo
CR1	CR2	CR3
700	1000	1300	Spento-protezione antigelo ambiente: la caldaia si accende quando la temperatura ambiente è < 6°CAutomatico: la temperatura del locale da riscaldare dipende dalla fascia oraria impostataRidotto: la temperatura del locale da riscaldare è quella ridottaComfort: la temperatura del locale da riscaldare è quella di comfort	-	Comfort	-	-
710	1010	1310	Temperatura ambiente di comfort	°C	20	Ridotta	Comfort massimo
712	1012	1312	Temperatura ambiente di ridotto	°C	16	Antigelo	Comfort
714	1014	1314	Temperatura ambiente di antigelo	°C	6	4	Ridotta
720	1020	1320	Selezione della curva climatica per sonda esterna	-	1,5	0,1	4
730	1030	1330	In presenza di sonda esterna e con il modo di funzionamento automatico, si ha un controllo automatico del riscaldamento (ON-OFF) in funzione della temperatura (esterna) impostata	°C	---	8	30
740	1040	1340	Valore minimo di mandata(es. con la funzione di mandata modulante attiva)	°C	25	8	Setpoint massimo
741	1041	1341	Valore massimo di mandata(es. con la funzione di mandata modulante attiva)	°C	80	Setpoint minimo	95
742	1042	1342	Temperatura di mandata in presenza di unità ambiente( --- = abilitazione mandata modulante)	°C	80	Setpoint minimo	Setpoint massimo
750	1050	1350	Importanza della temperatura ambiente rispetto alla temperatura esterna e viceversa ( funzione influenza ambiente):--- %: climatica pura1..99 %: climatica con compensazione ambiente100 %: ambiente pura	% 50	1	100
760	1060	1360	Differenziale di spegnimento della caldaia in funzione della temperatura ambiente desiderata	°C	0,5	0,5	4
809	1109	1409	La pompa di caldaia e la pompa del circuito rimangono attive 24h	-	no	-	-
834	1134	1434	Tempo di chiusura della valvola miscelatrice per la bassa temperatura	s	180	30	873
850	1150	1450	Si consiglia l'utilizzo della funzione 'manuale'	-	off
851	1151	1451	Temperatura di mandata alla quale eseguire la funzione asciuga massetto	°C	25	0	95
855	1155	1455	Temperatura di mandata attuale della funzione asciuga massetto	°C	-	-	-
856	1156	1456	Giorno della settimana durante l'attivazione della funzione asciuga massetto	-	-	-	-

CR = Circuito di Riscaldamento

10.2 IMPIANTO SANITARIO

Pannello di controllo	MENU’ CIRCUITO SANITARIO		Valore di Fabbrica	Minimo Massimo
1600	Tipologia di funzionamentoOff = setpoint uguale al setpoint antigeloOn = setpoint nominaleeco = preriscaldo disabilitato	-	on - -
1610 Setpoint	nominale del sanitario °C 60 35 60
1612	Setpoint del sanitario ridotto	°C	35	8
1620	Abilitazione di programmazione oraria	-	24ore/giorno	-
1640	Tipologia di funzionamento della funzione antilegionella:OffPeriodicaGiorno fisso della settimana	-	off - -
1641 Giorni tra	una funzione antilegionella e l'altra (1...7)	-	7	-
1642 Giorno della funzione antilegionella (lunedì...domenica)		-	Lunedì	-
1644	Orario alla quale inizia la funzione antilegionella	-	--:--	-
1660	Modalità di utilizzo della pompa di ricircolo sanitario	-	Consenso ACS	-
1663	Temperatura alla quale si ferma la pompa di ricircolo sanitario	°C	45	8

10.3 PARAMETRI VARI

Pannello di controllo	MENU DI CONFIGURAZIONE	Valore di fabbrica
5710	Abilitazione del circuito di riscaldamento 1	on
5721	Abilitazione del circuito di riscaldamento 3	off
5730	Impostazione della sonda sanitaria in funzione del tipo di caldaia (accumulo o istantanea)
5731	Tipo di attuatore per il controllo della precedenza sanitaria	Valvola deviatrice
5970	Sensore di precedenza sanitaria (per caldaie di tipo istantaneo)	-
5971	Posizione del contatto a riposo	-
5973...5976	Parametri per la determinazione della portata d'acqua del prelievo sanitario	-
5977	Ingresso per termostato ambiente di uno dei circuiti di riscaldamento	Termostato ambiente zona 1
5978		-
6020	Multifunzionale: si possono configurare gli ingressi e le uscite manualmenteCircuito riscaldamento 1, 2 o 3: gestisce una zona miscelata (1,2 o 3 -capitolo 6)	-
6021	Contr. temp. ritorno: non utilizzatoSolare ACS: gestisce un impianto solare con 2 sonde e pompa (capitolo 8)Contr.prim/pompa sist.: non utilizzato	-
6022		-
6024	Non utilizzati	-
6026		-
6028		-
6030...6038	Vedi capitolo 10	-
6040...6045	Vedi capitolo 10	-
6046...6068	Vedi capitolo 10	-
6097	Tipo di sonda utilizzata per il collettore solare	Pt 1000
6200	Memorizzazione di tutte le sonde collegate in caldaia e negli accessori(capitolo 5.2)	-
6212	Informazione produttore	-
6213	Informazione produttore	-
6215	Informazione produttore	-
6217	Informazione produttore	-
6230	Informazione produttore	-
6231	Informazione produttore	-
6704	Abilitazione visualizzazione codice interno	sì
6705	Codice interno dell'errore attualmente presente	-
6706	Fase del bruciatore in cui è apparso l'errore	-
6710	Reset di un allarme esterno (capitolo 10)	no
6800	Ultimo errore avvenuto	-
6805	Codice interno dell'ultimo errore avvenuto	-
6806	Fase del bruciatore dell'ultimo errore avvenuto	-
da 6810 a 6996	Storico precedenti errori	-

Le configurazioni illustrate sono valide anche per gli altri relè/sonde/ingressi della scheda, come ad esempio il relè QX1 (riga 5890) o le sonde BX2 (riga 5931) e BX3 (riga 5932).

11. FUNZIONI VARIE

Oltre alle impostazioni descritte in precedenza, è possibile, configurare gli ingressi e le uscite a seconda delle esigenze dell'impianto. Negli esempi che seguono si sono considerate l'uscita relè QX21 e la sonda BX21 dell'accessorio, ma lo stesso vale per i relè QX22, QX23 e la sonda BX22. In tutti i casi è necessario impostare l'accessorio come "Multifunzionale".

MENU RIGA DI	PROGRAMMA PARAMETRO	VALORE DA IMPOSTARE DESCRIZIONE
CONFIGURAZIONE	6020	Funzione modulo di estensione 1	Multifunzionale Abilitazione della funzione solare

11.1 POMPA DI RICIRCOLO SANITARIO

Nel caso si utilizzi un bolitore per il sanitario, è possibile controllare la pompa di ricircolo. L'abilitazione della funzione è vincolata dalla programmazione oraria del sanitario. Per minimizzare le perdite di circolazione, la funzione attiva la pompa per 10 minuti seguita da una pausa di 20 minuti. Utilizzando il Controllo Remoto entrare nel menu 2, come descritto al capitolo 5:

MENU RIGA DI PROGRAMMA VALORE			DESCRIZIONE
CONFIGURAZIONE	6030	Pompa di ricircolo Q4	Abilitazione della pompa di ricircolo sanitario ( uscita relè QX21)
	6040	Sonda circ ACS B39	Abilitazione della sonda ricircolo sanitario (sonda BX21)
CIRCUITOSANITARIO	1663	di fabbrica = 45°C	Temperatura del sanitario sotto la quale la pompa è attiva (setpoint di ricircolo)

11.2 IMPIANTO SOLARE PER PISCINA

Il riscaldamento della piscina tramite pannelli solari può essere realizzato nel modo seguente.

1	Sonda bolllitore solare B31 (BX22-M)	5	Pompa della piscina (QX21-N)
2	Sonda collettore solare B6 (BX21-M)	6	Sonda di ritorno riscaldamento piscina – morsettiera M2 in caldaia
3	Pompa circuito solare Q5 (QX23-N)	7	Piscina
4	Sonda bolllitore B3 - morsettiera M2 (9-10) di caldaia

Gli schemi riportati in questa documentazione sono puramente indicativi e devono essere avallati da uno studio termotecnico.

Eseguire la configurazione come descritto al capitolo 8. A questo punto il sistema è configurato per l'utilizzo dei pannelli solari per il sanitario. Utilizzando il Controllo Remoto, entrare nel menu 2, come descritto al capitolo 5:

MENU	RIGA DI PROGRAMMA	VALORE	DESCRIZIONE
CONFIGURAZIONE	5931	Sonda piscina B13	Abilitazione della sonda della piscina ( Ingresso sonda BX2)
	6030	Elem ctrl solare piscina K18	Abilitazione della pompa per riscaldare la piscina ( Uscita relè QX21)
CIRCUITOSANITARIO	6046	Consenso solare piscina	Attivazione per il riscaldamento della piscina(esempio tramite galleggiante o comando manuale)

L'utilizzo del contatto H2 è importante perché garantisce il corretto funzionamento del sistema permettendo lo scambio di calore con la piscina solo se quest'ultima lo permette. Assicurarsi quindi che la piscina sia piena d'acqua e funzionante.

11.3 RICHIESTA DI CALORE GENERICA

La richiesta di calore generica è una richiesta di calore che non proveniene da uno dei tre circuiti di riscaldamento disponibili e/o dal circuito sanitario. Questa richiesta è chiamata richiesta utenza e serve per fornire calore a unità esterne come per esempio a riscaldare l'acqua di una piscina.

Per attivare questa funzione si deve eseguire la seguente configurazione. Utilizzando il Controllo Remoto, entrare nel menu 2, come descritto al capitolo 5:

MENU	RIGA DI PROGRAMMA	PARAMETRO VALORE DESCRIZIONE
CONFIGURAZIONEUTENZA CR1	6030 Uscita relè QX21 modulo 1		Pompa circuito utenza CR1 Q5	Abilitazione della pompa per la richiesta esterna 1
	6046 Funzione H2 modulo 1		Richiesta utenza CR1	Contatto per la richiesta esterna 1
	1859	Setpoint temperatura di mandata riscaldamento utenza 1	valore di fabbrica = 70^	Temperatura di mandata riscaldamento per la richiesta esterna 1

Nel caso in cui la richiesta utenza venisse fornita tramite un segnale analogico 0-10 V, si deve impostare il parametro 6046 come "Richiesta utenza CR1 10V". Inoltre si deve impostare la caratteristica del segnale utilizzando i parametri:

6049

Valore tens. 1 H2 modulo 1

6050

Valore 1 H2 modulo 1 6051

Valore tens. 2 H2 modulo 1

6052

Valore 2 H2 modulo 1

11.4 ALTRE CONFIGURAZIONI

Di seguito sono riassunte ulteriori configurazioni:

Relè QX21

Uscita allarme K10 Allarme (es.)	condominio)
Pompa sistema Q14 Pompa attiva ad ogni richiesta di riscaldamento o richiesta esterna
Programma orario aux. K13 Contatto comandato dal “programma orario aux”
Richiesta freddo K28	Richiesta di raffrescamento dal circuito di raffrescamento 1
Riempim.acqua K34	Valvola caricamento automatico caldaia
Spegnimento ventilatore K38	Controllo ventilatore esterno

Sonda BX21

Sensore buffer B4	Sonda bollitore per il riscaldamento (superiore)
Sensore buffer B41	Sonda bollitore per il riscaldamento (inferiore)
Sonda buffer B42	Terza sonda bollitore per il riscaldamento (a metà del bollitore)

Ingresso H2

Avviso di errore/allarme	Segnale di allarme esterno
Flussostato caldaia	Comando flussostato di caldaia (da utilizzare solo se non già presente in caldaia)
Termostato caldaia	Comando termostato di caldaia (da utilizzare solo se non già presente in caldaia)
Richiesta utenza CR1 10V	Richiesta esterna 1 con segnale 0-10V (*)
Misurazione pressione 10V	Misura di pressione con segnale 0-10V(*)
Uscita preselezionata 10V	Regolazione della potenza della caldaia in funzione del segnale 0-10V (*)

* Per potere utilizzare le funzioni è necessario impostare la caratteristica del segnale analogico utilizzando i seguenti parametri presenti nel menù Configurazione del Controllo Remoto:

6049

Valore tens. 1 H2 modulo 1

6050

Valore 1 H2 modulo 1

6051

Valore tens. 2 H2 modulo 1

6052

Valore 2 H2 modulo 1

12. LISTA ANOMALIE

E	Anomalia Descrizione anomalia
10	Sensore sonda esterna	Circuito di riscaldamento abilitato senza nessun comando (termostato, unità ambiente o unità esterna) o sonda esterna guasta
84	BSB, conflitto di indirizzo	2 o più unità ambienti configurate per lo stesso circuito di riscaldamento
98	Modulo aggiuntivo 1 Accessorio	AGU 2.550 non rilevato o riconosciuto
99	Modulo aggiuntivo 2 Accessorio	AGU 2.550 non rilevato o riconosciuto
373	Modulo aggiuntivo 3 Accessorio	AGU 2.550 non rilevato o riconosciuto
30	Sonda mandata 1 Sonda del circuito miscelato 1 non rilevata
32	Sonda mandata 2 Sonda del circuito miscelato 2 non rilevata
260	Sonda mandata 3 Sonda del circuito miscelato 3 non rilevata
335	BX21 nessuna funzione Sonda BX21 non configurata
336	BX22 nessuna funzione Sonda BX22 non configurata
324	BX stessi sensori	Due o più sonde sono configurare per la stessa funzione
52	Sonda ACS 2 Sonda sanitario solare non rilevata
73	Sonda collettore 1 Sonda collettore solare non rilevata
57	Sonda circolazione ACS	Sonda di circolazione sanitario non rilevata
243	Sonda piscina	Sonda della piscina non rilevata
25	Sonda caldaia a legna	Sonda della caldaia a biomassa non rilevata
346	Pompa cald.Q10 assente Pompa della caldaia a biomassa non rilevata

13. CARATTERISTICHE TECNICHE

Alimentazione	Tensione di alimentazione	AC 230 V (±10 %)
	Frequenza di funzionamento	50/60 Hz
	Potenza assorbita	4 VA
	Fusibile di alimentazione (Alimentazione e uscite)	max. 10 AT
Cablaggio	filo rigido o flessibile (intrecciato o con puntale)	-
	unipolare	0,5...2,5 mm2
	bipolare	0,5...1,5 mm2
Dati funzionali	Classe software	A
	Modo di operazione EN 60 730	1b (operazione automatica)
Ingressi	Ingresso digitale H2	-
	bassissima tensione di sicurezza per contatto pulito	-
	contatto in bassa tensione	-
	tensione con contatto aperto	DC 12 V
	corrente con contatto chiuso	DC 3 mA
	Ingresso analogico H2	-
	bassissima tensione di protezione	-
	range	DC 0..10 V
	resistenza interna	>100 kΩ
	Ingresso L	AC 230 V (±10%)
	resistenza interna	>100 kΩ
	Ingresso sensori BX21, BX22	NTC 10k
	cavi di collegamento ammessi (rame)	-
	sezione	mm2	0,25	0,5	0,75	1,0	1,5
	massima lunghezza	m	20	40	60	80	120
Uscite	Relè di uscita	-
	range di corrente	AC 0,02...2 (2) A
	massima corrente di spunto	15 A per ≤1 s
	massima corrente (per tutti i relè)	AC 6 A
	range di tensione	AC 24...230 V (per contatto pulito)
Interfaccia	BSB	connessione con 2 cavi, non intercambiabili
	lunghezza unità di base - dispositivi periferici	max. 150 m
	lunghezza totale	max. 300 m (massima capacità del cavo 60nF)
	sezione del cavo	0,5 mm2
Numero massimo di caldaie collegabili in cascata		16

CONTENT

DESCRIPTION OF SYMBOLS....19

11.1 BOMBA DE RECIRCULAÇÃO SANITÁRIO
