HD 13184 SX Plus - Idropulitrice Kärcher - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Idropulitrice
Marca	Kärcher
Modello	HD 13184 SX Plus
Dimensioni (L × P × H)	560 × 500 × 1090 mm
Peso (senza accessori)	84,5 kg
Alimentazione elettrica	230 V / 50 Hz / 3~
Potenza di allacciamento	9,2 kW
Protezione (fusibile)	16 A (ad azione ritardata, curva C)
Tipo di protezione	IPX5
Temperatura massima acqua in ingresso	60 °C
Portata minima in ingresso	1200 l/h (20 l/min)
Pressione di esercizio	30–180 bar (3–18 MPa)
Portata di esercizio	500–1000 l/h (8,3–16,7 l/min)
Pressione massima ammissibile	198 bar (19,8 MPa)
Aspirazione detergente	0–80 l/h
Capacità serbatoio detergente	6 l
Livello di pressione acustica (LpA)	72 dB(A)
Livello di potenza acustica (LWA)	87 dB(A)
Valore di vibrazioni (impugnatura-pistola)	< 2,5 m/s²
Quantità di olio (carter pompa)	1,2 l
Tipo di olio	SAE 90
Funzioni principali	Alta pressione, aspirazione detergente, regolazione pressione/portata, arresto automatico (pressostato)
Manutenzione	Pulizia filtri, cambio olio (500 h), verifica flessibile e cavo
Sicurezza	Valvola di scarico, pressostato, blocco pistola, protezione termica motore
Ricambi / Accessori	Disponibili su www.kaercher.com

Domande frequenti - HD 13184 SX Plus Kärcher

Come spurgare l'aria dall'apparecchio prima del primo utilizzo?

Svitare l'iniettore (ugello), far funzionare l'apparecchio finché l'acqua non esce senza bolle, quindi spegnere e riavvitare l'iniettore.

Quale olio usare per la pompa e come cambiarlo?

Usare olio SAE 90. Cambiare ogni 500 ore o almeno una volta all'anno. Svitare il tappo di scarico anteriore, svuotare l'olio esausto, quindi riempire con 1,2 L di olio nuovo.

Cosa fare se la spia lampeggia in rosso?

Se 1 lampeggio rosso: perdita lato alta pressione (controllare flessibili e raccordi). 2 lampeggi: motore troppo caldo (lasciare raffreddare). 3 lampeggi: difetto alimentazione elettrica (controllare fusibili). 4 lampeggi: corrente troppo alta (contattare assistenza).

Come usare il detergente con questa idropulitrice?

Riempire il serbatoio del detergente, sostituire l'ugello alta pressione con l'ugello bassa pressione (misura 250), regolare il dosaggio tramite la valvola di dosaggio. Spruzzare il detergente sulla superficie asciutta, lasciare agire, quindi risciacquare con getto ad alta pressione.

Qual è la pressione di esercizio massima?

La pressione di esercizio massima è di 180 bar (18 MPa) per questo modello. La pressione di esercizio è regolabile in continuo da 30 a 180 bar.

Si può usare acqua riciclata?

Sì, a condizione che la qualità rispetti i limiti: pH 6,5–9,5, conducibilità <1200 µS/cm, cloro attivo <0,3 mg/l, ecc. (vedere istruzioni).

Come proteggere l'apparecchio dal gelo?

Se l'apparecchio non viene conservato al riparo dal gelo, svuotare il serbatoio del detergente, spurgare l'acqua, quindi far circolare un antigelo a base di glicole nella pompa per massimo 1 minuto.

Perché la pompa non aumenta la pressione?

Controllare che l'iniettore sia in posizione alta pressione, pulire il filtro fine, spurgare l'aria, controllare la portata di ingresso acqua (min. 20 l/min) e verificare la tenuta dei tubi.

Come mantenere il filtro fine e il filtro detergente?

Svitare il coperchio, quindi il coperchio del filtro. Pulire il filtro fine con acqua pulita o aria compressa. Per il filtro detergente, rimuoverlo dal tubo di aspirazione e pulirlo.

Cosa fare se il detergente non viene aspirato?

Verificare che l'ugello bassa pressione sia montato, pulire il filtro di aspirazione del detergente, aprire la valvola di dosaggio e pulire il foro di ventilazione del serbatoio.

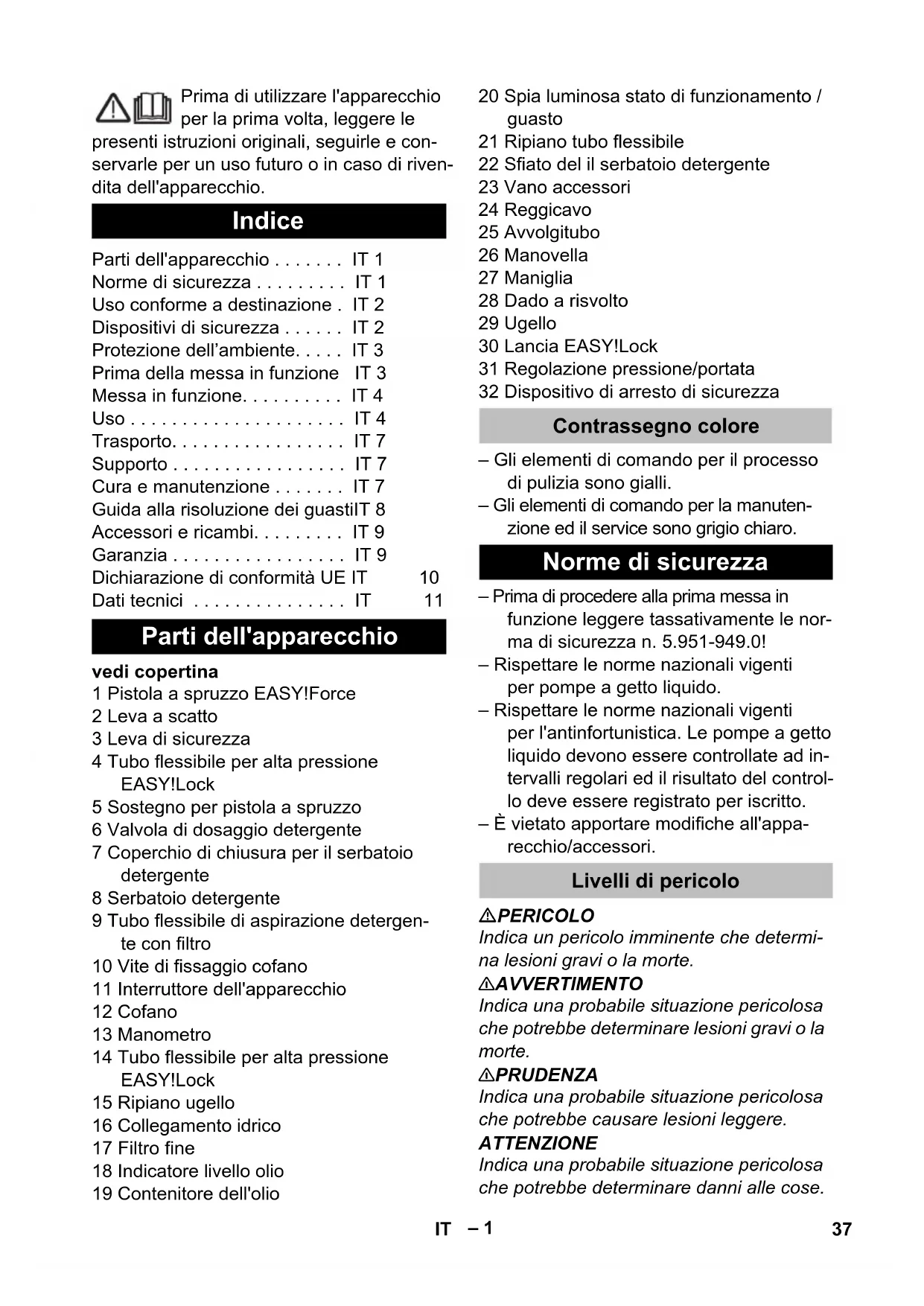

MANUALE UTENTE HD 13184 SX Plus Kärcher

Prima di utilizzato l'apparecchio per la prima volta, leggere le

presenti istruzioni originali, seguirle e conservarle per un uso futuro o in caso di rivendita dell'apparecchio.

Indices

Parti dell'apparecchio . . . . . IT 1

Normedisicurezza. IT1

Uso conforme a destinazione . IT 2

Dispositivi di sicurezza . . . . . IT 2

Protezione dell'ambiente. . . . . IT 3

Prima della messa in funzione IT 3

Messa in funzione. IT 4

Uso . IT 4

Trasporto. IT 7

Supporto . IT 7

Cura e manutenzione IT 7

Guida alla risoluzione dei guastiLT 8

Accessori ericambi. IT 9

Garanzia. IT 9

Dichiarazione di conformità UE IT 10

Dati tecnici IT 11

Parti dell'apparecchio

vedicopertina

1 Pistola a spruzzo EASY!Force
2 Leva a scatto
3 Leva di sicurezza
4 Tubo flessibile per alta pressione EASY!Lock
5 Sostegno per pistola a spruzzo
6 Valvola di dosaggio detergente
7 Coperchio di chiusura per il serbatoio detergente
8 Serbatoio detergente
9 Tubo flessibile di aspirazione detergente conhetto
10 Vite di fissaggio cofano
11 Interruttore dell'apparecchio
12 Cofano
13 Manometro
14 Tubo flessibile per alta pressione EASY!Lock
15 Ripiano ugello
16 Collegamento idrico
17 Filtro fine
18 Indicatore livello olio
19 Contenitore dell'olio

20 Spia luminosa stato di funzionamento / guasto
21 Ripiano tubo flessible
22 Sfiato del il serbatoio detergente
23 Vano accessori
24 Reggicavo
25 Avvolgitubo
26 Manovella
27 Maniglia
28 Dado a risvolto
29 Ugello
30 Lancia EASY!Lock
31 Regolazione pressione/portata
32 Dispositivo di arresto di sicurezza

Contrassegno colore

Gli elementi di lavoro per il processo di pulizia sono giali.
Gli elementi di lavoro per la manutenzione ed il service sono grigio bianro.

Normedisicurezza

• Prima di procedere alla prima messa in funzione leggere tassativamente le norma di sicurezza n. 5.951-949.0!
  Rispettare le norme nazionali vigenti per pomp a getto liquido.
  Rispettare le norme nazionali vigenti per l'antinfortunistica. Le pompé a getto liquido devono essere controllate ad intervalli regolari ed il risultato del controllo delve essere registrato per iscritto.
• É vietato apportare modifiche all'apparecchio/accessori.

Livelli di pericolo

△PERICOLO

Indica un pericolo imminente che determina lesioni gravi o la morte.

△AVVERTIMENTO

Indica una probabile situazione pericolosa che potrebbe determinare lesioni gravi o la morte.

△PRUDENZA

Indica una probabile situazione pericolosa che potrebbe causare lesioni leggere.

ATTENZIONE

Indica una probabile situazione pericolosa che potrebbe determinare danni alle cose.

Simboli riportati sull'apparecchio

Getti ad alta pressione possono risultare pericolosi se usati in

modo improprio. Il getto non va mai puntato su persona, animali, equipaggiamenti elettrici attivi o sull'apparecchio stesso.

Secondo quanto prescritto delle regolamentiazioni in vigore è necessario che l'apparecchio non venga usato mai alla separatore di systema sulla rete di acqua potabile. Utilizzare un idoneo separatore di systema della ditta KÄRCHER oppure in alternatively un separatore di systema secondo la norma EN 12729 tipo BA.

L'acqua che scorre attraverso un separatore di sistema non è classificata come acqua potabile.

△PRUDENZA

Collegare il separatore di sistema sempre alla mandata dell'acqua, mai direttamente all'apparecchio.

Uso conforme a destinazione

Utilizzare esclusivamente esta idropulitrice

• per la pulizia con il getto a bassa pressione e detergente (p.es. per la pulizia di macchinari, veicoli, costruzioni, utensili),
• per la pulizia con un getto ad alta pressione alla detergente (ad es. pulizia di facciate, terrazzi, attrezzi da giardinaggio).

Per lo sporco resistente si consiglia l'ugello rotativo antisporco (accessorio optional).

Requisiti per la qualità dell'acqua:

ATTENZIONE

Utilizzare solo acqua pulita come mezzo ad alta pressione. Eventuali impurità causano un'usura precoce o incrostazioni nell'apparecchio.

I valori limite seguenti non devono essere superati se si utilizza acqua riciclata.

Valore pH 6,5...9,5
Conducibilità elettrica * Con	ducibilità elettrica ac-qua pulita+1200 μS/cm
Sostanze sedimentabili ** <	0,5 mg/l
Sostanze filtrabili *** < 50 mg/l
Idrocarburi < 20 mg/l
Cloruro < 300 mg/l
Solfato < 240 mg/l
Calcio < 200 mg/l
Durezza complessiva < 28°	dH< 50 °TH< 500 ppm(mg CaCO3/l)
Ferro < 0,5 mg/l
Manganese < 0,05 mg/l
Rame	< 2 mg/l
Cloro attivo	< 0,3 mg/l
privo di odori fastidiosi
* Massimo totale 2000 μS/cm** Volumi di campionamento 1 litro, tempo di sedimentazione 30 minutienessuna sostanza abrasiva

Dispositivi di sicurezza

I dispositivi di sicurezza servono alla protezione dell'utente e non devono essere messi fuori servizio o essere utilizzati al di fuori della loro funzione.

Valvola di troppopiano con pressostato

Riducendo la quantità d'acqua tramite la regolazione pressione/portata, la valvola di troppopiano si apre. Si verifica così un reflusso di una certa quantità d'acqua verso il lato aspirazione della pompa.

Se si allenta la leva di deflusso della pistola a spruzzo, il pressostato spegne la pompa, il getto ad alta pressione si ferma. Se si tira la leva di deflusso, si riattiva la pompa.

La valvola di troppopiano ed il pressostato sono impostati in fabbrica e sigillati. Gli interventi di regolazione sono da effettuarsi escludivamente dal servizio assistenza clienti

Protezione dell'ambiente

Tutti gli imballaggi sono riciclabili. Gli imballaggi non vannogettati nei rifiuti domestici, ma segnati ai relativi centri di raccolta.

Gli apparecchi dismessi contengono materiali riciclabili prezioso e vanno consagnati ai relativi centri di raccolta. Batterie, olio e sostanze simili non devono essere dispersi nell'ambiente. Si prega quindi di smaltire gli apparecchi dismessi mediante i sistemi di raccolta differenziate.

Gli apparecchi elettrici ed elettronici contengono spesso componenti che, con un utilizzo o smaltimento non corretti, possocono costituire un potenziale pericolo per la salute umana e per l'ambiente. Questi componenti sono tuttavia necessari per un corretto funzionamento dell'apparecchio. Gli apparecchi contrassegnati con questo simbolono non devono essere smaltiti con i rifiuti domestici.

Avvertenze sui containuti (REACH)

Informazioni aggiornate sui contentuti sono disponibili all'indirizzo:

Prima della messa in funzione

Disimballaggio

• Al momento del disimballaggio, controllare il contentuto della confezione.
• Eventuali danni da trasporto vanno comunicati immediamente al proprio rivenditore.

Controllare il livello dell'olio

Rilevare il livello dell'olio quando l'apparecchio è fermo. Il livello dell'olio devetrovarsi sopra i due indicatori.

Attivare lo sfiato del contentatore dell'olio

Svitare la vite di fissaggio del cofano e rimuoverlo.
Tagliare l'estremità del tappo serbatoio olio.
Fissare il cofano dell'apparecchio.

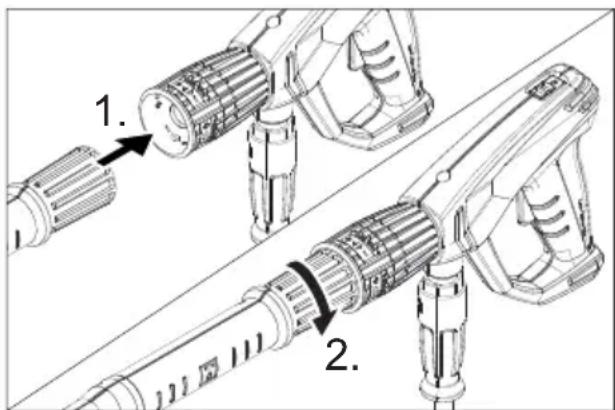

Montare la pistola a spruzzo, la Iancia e l'ugello

Avvertenza: Ilsystema EASY!Lock unisce componenti tramite filettatura ad alta velocità soltanto con un giro rapido e sicuro.

Inserire l'ugello di alta pressione sulla Iancia.
Montare e stringere a fondo a mano il dato di serraggio (EASY!Lock).
Collegare la lancia alla pistola a spruzzo e stringere a fondo a mano (EASY!Lock).

Montaggio degli accessori

Per gli apparecchi alla vvolgitubo:

Collegare il tubo flessibile per alta pressione alla pistola a spruzzo e all'attacco alla pressione, stringendo a fondo a mano (EASY!Lock).
Agganciare il gancio del cavo nel foro laterale della maniglia.

Per gli apparecchi con avvolgitubo:

Introduire e bloccare la manovella nell'albero dell'avvolgitubo.
Stendere per il lungo il tubo flessibile alla pressione prima di avvolgerlo.

Avvolgere il tubo flessibile di alta pressione in modo uniforme ruotando la manovella sull'avvolgitubo. Scegliere il senso di rotazione in modo tale che il tubo flessibile di alta pressione non venga piegato.
Collegare il tubo flessibile per alta pressione alla pistola a spruzzo e stringere a fondo a mano (EASY!Lock).

Messa in funzione

△AVVERTIMENTO

Pericolo di lesions! L'apparecchio, gli accessori, le condotte di alimentazione e gli attachchi devono essere in perfetto stato. In caso contrario è vietato usare l'apparecchio.

Collegamento elettrico

△PERICOLO

Pericolo di lesioni da scossa elettrica.

• L'apparecchio deve essere collegato necessariamente con una spiana alla rete elettrica. è vietato un collegamento alla rete elettrica perché possibilità di distacco. La spina serve per il distacco alla rete.
• Collegare l'apparecchio solo a corrente alternata.
• Protezione minima della presa elettrica (vedere Dati tecnici).
  Non superare il valore massimo d'impen-enza di rete consentito per il punto d'allacciamento elettrico (vedi Dati tec-nici). In caso di dubbi sull'impenenza di rete presente sul punto di collegamento si prega di contattare la propria azienda fornitrice di energia elettrica.
• Usare una prolunga con una sezione adeguata (vedi „Dati tecnici") e svolgere completamente dall'avolgicavo Valori di collegamento: vedi targhetta e Dati tecnici.
  Svolgere il cavo di alimentazione e posarlo sul pavimento.
  Inserire la spina in una presa elettrica.

Collegamento all'acqua

Collegamento alla rete idrica

△AVVERTIMENTO

Rispettare le disposizioni fornite alla società per l'approvvigionamento idrico.

Secondo quando prescritto dalle regolamentazioni in vigore è necessario che l'apparecchio non venga usato mai alla segurar

di sistema sulla rete di acqua potabile. Utilizzare un idoneo separatore di sistema della ditta KARCHER oppure in alternatively un separatore di sistema secondo la norma EN 12729 tipo BA.

L'acqua che scorreattraverso un separatore di systemanon e classificata come acqua potabile.

Collegamenti: vedi Dati tecnici.

Collegare il tubo flessibile di alimentazione (lunghezza minima 7,5 m, diametro minimo 1") al collegamento dell'acqua dell'apparecchio e all'alimentazione di acqua (p.es. rubinetto).

Indicazione:

Il tubo flessibile di mandata non è compresa nella dotazione.
Aprire l'alimentazione dell'acqua.

Aspirazione di acqua da contentitori aperti

Avvitare il tubo di aspirazione con il filtrlo (cod. d'ordinazione 4.440-238.0) al collegamento dell'acqua.
→ Sfiatarle l'apparecchio:
Svitare l'ugello.
Lasciare attivato l'apparecchio, finché l'acqua che fuoriesce non sia priva di bolle d'aria.
→ Spagnere l'apparecchio e riavvitare l'ugello.

Uso

PERICOLO

Pericolo di lesioni! Mai utilizzato l'apparecchio perché la lancia. Accertarsi prima diogni utilizzato che la lancia sia fissata correttamente. L'avvitamento della lancia devese serrato a mano.

Rischio di esplosioni!

Non nebulizzare alcun liquido inflammabile. In caso di utilizzo dell'apparecchio in aree a rischio (ad esempio nelle stazioni di servizio) devono essere rispetto le relative norme di sicurezza.

Pericolo di lesions! During the operations, tenere con entrambé le mani la pistola a spruzzo e la lancia.

Pericolo di lesions! Non bloccare la leva di azionamento e la leva di sicurezza durante l'uso.

Pericolo di lesioni! Nel caso in cui la leva di sicurezza sia difettosa, contattare il servizio clienti.

Pericolo di lesioni dovuto dal getto d'acqua ad alta pressione. Prima di qualunque lavoro sull'apparecchio, spingere in avanti il dispositivo di arresto di sicurezza.

△PRUDENZA

Pulire i motori solo in presenza di un separatore d'olio (tutela ambientale).

Aperture/Chiusura della pistola a spruzzo

→ Aprière la pistola a spruzzo: Azionare la leva di sicurezza e la leva di azionamento.
Chiudere la pistola a spruzzo: Rilasciare la leva di sicurezza e la leva di azionamento.

Funzionamento ad alta pressione

Indicazione:

L'apparecchio è dotato di un pressostato. Il motore funziona solo quando il cofano dell'apparecchio è chiuso.

Svolgere completeness il tubo flessibile di alla pressione dall'avvolgitubo.
Posizione l'interruttore dell'apparecchio su "I". La spia verde di controllo è accesa.
→ Sbloccare la pistola a spruzzo, spingendo in indietro l'arresto di sicurezza.
Aprire la pistola a spruzzo.

△PERICOLO

Durante la regolazione del regolatore di pressione/quantità accertarsi che l'avvamento della lancia non si stacchi.

Impostare la pressione di esercizio e la portata girando (in modo continuo) la regolazione di pressione e portata (+/-)

Indicazione:

Alla portata più bassa, il calorie dissipato del motore determina un riscaldamento dell'acqua di ca. 15^ .

Funzionamento con detergente

△AVVERTIMENTO

L'uso di prodotti detergenti non adatti cui provocare danni all'apparecchio e all'oggetto da pulire. Usare solo detergenti autorizzati alla ditta Kärcher. Rispettare leindicazioni relative al dosaggio e le avventenze fornite con i detergenti. Per salvaguardare l'ambiente non eccedere nell'uso di prodotti detergenti

Osservare le avventenze di sicurezza riportate sui detergenti.

I detergenti Kärcher garantisce cono un ciclo di lavoro alla invenienti. Chiedete consiglio ai nostri esperti oppure ordinate il nostro catalogo o le schede informative specifiche per i detergenti.

Riempire il serbatoio detergente.

PERICOLO

Pericolo di lesioni! Disattivare l'apparecchio prima di sostituire l'uglio ed azionare la pistola a spruzzo fino a complete depressurizzazione dell'apparecchio.

Bloccare la pistola a spruzzo, spingen-do in avanti l'arresto di sicurezza.
Sostituire l'ugello ad alta pressione mediante l'ugello a bassa pressione (misura 250, accessori).
Impostare la valvola di dosaggio detergente sul grado di concentrazione desiderato.

Concentrazione del detergente [%] (a portata max.)

Posizione valvola dosatrice	1	3	5	7
Concentrazione del detergente [%] (con quantità di trasporto max.)	0,5 2,5	5 5,0	7,0

Metodo di pulizia consigliato

→ Spruzzare misuratamente il detergente e lasciare agire (non asciugare) sulla superficie asciutta.
→ Sciacquare lo sporco scolto con il getto ad alta pressione.
Dopo il funzionamento immergere il filtrto in acqua pulita. Ruotare la valvola di dosaggio alla concentrazione massima di detergente. Avviare l'apparecchio e sciacquare per un minuto.

Interrompere il funzionamento

Chiudere la pistola a spruzzo. L'apparecchio si spegne.
Bloccare la pistola a spruzzo, spingendo in avanti l'arresto di sicurezza.

Dopo I'arresto:

→ Sbloccare la pistola a spruzzo, spingendo in indietro l'arresto di sicurezza.
Aprire la pistola a spruzzo. L'apparecchio si riaccende.

Tempo stato di pronto

Entro il tempo di operatività l'apparecchio si attiva all'apertura della pistola a spruzzo. La spia verde di controllo è accesa.

Se la pistola a spruzzo resta chiusa per 30 minuti, termina il tempo di operatività. La spia verde di controllo lampeggia.

Azzerare il tempo di operatività.

Posizione l'interruttore dell'apparecchio su "0".
Attendere un attimo.
Posizione l'interruttore dell'apparecchio su "l".

L'apparecchio può essere commutato dal servizio clienti alla modalità di funzionamento continua.

Spagnere l'apparecchio

Chiudere l'alimentazione dell'acqua.
Aprire la pistola a spruzzo.
Azionare la pompa agenda sull'interruttore dell'apparecchio e lasciarla attivata per circa 5-10 secondi.
Chiudere la pistola a spruzzo.

Portare l'interruttore dell'apparecchio su "0/OFF".
Non estrarre mai la spina di alimentazione alla presa con le mani bagnate.
Staccare il collegamento acqua.
Azionare la pistola a spruzzo fino a completeness depressurizzazione dell'apparecchio.
Bloccare la pistola a spruzzo, spingendo in avanti l'arresto di sicurezza.

△PERICOLO

Pericolo di scottatura a causa di acqua scottante. L'acqua residua presente nell'apparecchio spento potrebbe riscaldarsi. Quando si rimuove il tubo flessibile dall'alimentazione dell'acqua, l'acqua riscaldata potrebbe fuoriuscire e causare ustioni. Rimuovere il tubo flessibile solo, quando l'apparecchio è raffreddato.

Deposito dell'apparecchio

Introduire la pistola a spruzzo nel sostegno.
Avvolgere il tubo flessibile di alta pressione ed agganciarlo sul ripiano del tubo flessibile.
oppure
Avvolgere il tubo flessibile di alta pressione sull'avvolgitubo. Introduire la maniglia della manovella per bloccare I'avvolgitubo.
Avvolgere il cavo di collegamento attorno al reggicavo.

Antigelo

ATTENZIONE

Il gelo distruggere l'apparecchio non completamente svuotato dell'acqua.

Conservare l'apparecchio in un luogo protetto dal gelo.

Nel caso non sia possibile una conservazione in un luogo protetto dal gelo:

Svuotare il serbatoio detergente (vedi "Cura e manutenzione/All'occorrezza").
Svuotare I'acqua
Distribuire un prodotto antigelo commerciale all'interno dell'apparecchio azionando la pompa.

Indicazione:

Usare un antigelo comunamente in commercio per automobili a base di glicole.

Osservare le disposizioni fornite dal produttore dell'antigelo.

Mettere in moto l'apparecchio (max. 1 minuto) sono a completing svuotamento della pompa e delle condutture.

Trasporto

△PRUDENZA

Pericolo di lesioni e di danneggiamento!

Per il trasporto osservare il peso dell'apparecchio.

ATTENZIONE

Proteggere la leva di azionamento durante il trasporto per evitare danneggiamenti.

Per trasportare l'apparecchio su lunghi tragitti tirarlo tenendo l'appostita maniglia.
Prima di un eventuale trasporto, svuotare il serbatoio detergente.
Per il trasporto in veicoli, assicurare l'apparecchio secondo le direttive in vigore affinché non possa scivolare e ribaltarsi.

Supporto

△PRUDENZA

Pericolo di lesions e di danneggiamento! Osservare il peso dell'attrezzo quando lo si mette a magazzino.

Questo apparecchio più essere conservato solo in ambienti interni.

Cura e manutenzione

△PERICOLO

Pericolo di lesioni causato dall'azionamento accidentale dell'apparecchio e da scossa elettrica.

Prima di eseguire qualsiasi lavoro, spegnere l'apparecchio e staccare la spina.

Indicazione:

L'olio ESAusto deve essere smaltito solo dagli appositi centri di raccolta. Conseignare l'olio ESAusto presso uno di questi centri. L'inquinamento dell'ambiente medianteolio esasto è punibile alla legge.

Controlli preventivi/Contratto di manutenzione

Presso il Vostro rivenditore potrete concordare regolari controli preventivi o stipulare un contratto di manutenzione. Chiedete consiglio ai nostri esperti.

Prima di agli utilizzato

Accertarsi che il cavo di collegamento non sia danneggiato (rischio di scosse elettriche), far sostituire immediamente il cavo di collegamento danneggiato dal servizio clienti/elettrotecnico autorizzato.
Controllare eventuali danneggiamenti del tubo flessibile altra pressione (pericolo di scoppio).

Sostituire immediatamente eventuali tubi flessibili alla pressione danneggiati.

Verificare la tenuta stagna dell'apparecchio (pompa).

Una quantità di tre gocce d'acqua al minuto che fuoriesceanche dal lato inferiore dell'apparecchio è consentita. Se la perdita dovesse superare esta quantità, rivolgersi al servizio clienti.

Ogni settimana

Controllare il livello dell'olio. In presenza diolio lattescente (acqua nell'olio) contattare immediamente il servizio assistenza clienti.
Pulire il microfiltro.

Togliere pressione all'apparecchio.

Svitare la vite di fissaggio del cofano e rimuoverlo.

Svitare il coperchio con il filtro.

Pulire ilhetto con acqua pulita o aria compressa.

Montare nella sequenza inversa.

Pulire ilhetto posto sul tubo flessibile di aspirazione detergente.

Ogni 500 ore d'esercizio, almeno annualmente

Fare eseguire la manutenzione dell'apparecchio dal servizio di assistenza.
Effettuare ilchio dell'olio.

Cambio dell'olio

Indicazione:

Olio consigliato e quantità vedi "Dati tecnici".

Svitare la vite di fissaggio del cofano e rimuoverlo.
Svitare il tappo di scarico dell'olio nella parte anteriore dell'alloggiamento del motore.
Scaricare l'olio nel contentitore di raccolta.
Avvitate il tappo di scarico dell'olio.
Versare lentamente dell'olio nuovo; le bolle d'aria devono fuoriuscire.
Applicare il coperchio del contentatore dell'olio
Fissare il cofano dell'apparecchio.

All'occurrenza

Svuotare e pulire il serbatoio detergente Estrarre il coperchio di chiusura del serbatoio detergente con il tubo di aspirazione.

Posizione l'apparecchio sulla parte posteriore.

Svuotare e pulire il serbatoio detergente

Guida alla risoluzione dei guasti

△PERICOLO

Pericolo di lesioni causato dall'azionamento accidentale dell'apparecchio e da scossa elettrica.

• Prima di eseguire qualsiasi lavoro, spe-gnere l'apparecchio e staccare la spina.
• Fare verificare e riparare i componenti elettrici solo dal servizio di assistenza clienti autorizzato.
• In caso di guasti non riportati in quello capitolo è necessario contattare in caso di dubbi eindicazioni certe il servizio di assistenza clienti autorizzato.

Spia di controllo

La spia di controllo segnala gli stati di funzionamento (verde) ed eventuali guasti (rosso).

Reset:

Posizione l'interruttore dell'apparecchio su "0".
Attendere un attimo.
Posizione l'interruttore dell'apparecchio su "l".

Indicatore dello stato di funzionamento

Luce verde accesa:

L'apparecchio è pronto per l'uso.

• 1 lampeggio verde:

Stato di pronto scaduto dopo 30 minuti. L'apparecchio si è spento dopo 30 minuti di funzionamento continuo (sicurezza per scoppio del tubo flessibile AP).

Visualizzazione guasti

• 1 lampeggio rosso: Il lato alla pressione non è a tenuta stagna.

Controllare che il tubo flessibile AP, i giunti del tubo flessibile e la pistola a spruzzo siano a tenuta stagna.

• 2 lampeggi rossi:

Motore troppo caldo.

Posizione l'interruttore dell'apparecchio su "0".

Lasciare raffreddare l'apparecchio.

Posizione l'interruttore dell'apparecchio su "I".

• 3 lampeggi rossi:

Guasto nell'alimentazione di tensione. Controllare il collegamento e le protezioni di rete.

• 4 lampeggi rossi:

Potenza assorbita troppo elevata.

Rivolgersi al servizio assistenza clienti.

L'apparecchio non funziona

Lo stato di pronto è scaduto. La spia verde di controllo lampeggia. Spagnere e riaccendere l'interruttore dell'apparecchio.
Accertarsi che il cavo di collegamento non sia danneggiato.
In caso di difetto elettrico contattare il servizio clienti.

L'apparecchio non raggiunge pressione

Impostare l'ugello su "alta pressione.
Pulire/Sostituire l'ugello.
Pulire il microfiltro. Se necessario, sostiturlo.
→ Sfiatarle l'aria dall'apparecchio (vedi „Messa in funzione").
Verificate la quantità di afflusso di ac-qua (vedi Dati tecnici).
Controllare tutte le condutture in entrata della pompa.
All'occorrenza contattare il servizio clienti.

La pompa non è a tenuta stagna

Una quantità di tre gocce d'acqua al minuto che fuoriesceanche dal lato inferiore dell'apparecchio è consentita. Se la perdita dovesse superare questa quantità, rivolgersi al servizio clienti.

Quando si verificano perdite di maggio- re entita, rivolgersi al servizio di assistenza clienti per un controllo.

La pompa emette rumori strani

Controllare la tenuta delle tubazioni di aspirazione dell'acqua e del detergente.
→ Sfiatarile l'aria dall'apparecchio (vedi „Messa in funzione").
Pulire il microfiltro.
All'occorrenza contattare il servizio clienti.

Il detergente non viene aspirato

Sostituire l'ugello alla pressione con l'ugello di Bassa pressione compreso nella fornitura.
Controllare/Pulire il tubo flessibile di aspirazione detergente conhetto
Pulire/sostituire la valvola di non ritorno all'interno del collegamento del tubo flessibile di aspirazione detergente.
Aprire o controllare/pulire la valvola di dosaggio detergente.
Pulire il foro di sfiato del serbatoio detergente nell'alloggiamento.
All'occorrenza contattare il servizio clienti.

Accessorie ricambi

Utilizzato solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio. Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com.

Garanzia

Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all'apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti alla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.

Dichiarazione di conformità UE

Con la presente si dichiarare che la macchina qui di seguito individata, in base alla sua condizione, al tipo di costruzione e nella versione da moi introdotta sul mercato, è conforme ai requisiti fondamentali di sicurezza e di salute delle direttive UE. In caso di modifiche apporte alla macchina perché il nostro consenso, la presente dichiarazione perde agli validità.

Prodotto: Idropulitrice

Modello: 1.286-xxx

Modello: 1.292-xxx

Modello: 1.441-xxx

Dirittive UE pertinenti

Norme armonizzate applicate

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-3:2013

EN 61000-3-11:2000

EN 62233: 2008

Procedura di valutazione della conformità applicata

2000/14/CE: Allegato V

Livello di potenza sonora dB(A)

Misurato: 85

Garantito: 87

I firmatari agiscono per incarico e con delega della direzione.

Responsabile della documentazione:

S. Reiser

Alfred Kärcher SE & Co. KG

		HD 10/25 S HD 10/25 S Plus HD 10/25 SX Plus		HD 13/18 S Plus HD 13/18 SX Plus
Collegamento alla rete
Tensione V 400/420 230 400 230
Tipo di corrente Hz 3~ 50
Potenza allacciata kW 9,2 8,8 9,2
Protezione (ritardo, caratt. C) A 16 25 16	25
Protezione		IPX5
Massima impedenza di rete consentita	Ohm	(0,145+j0,090)
Prolunga 10 m	mm2	2,5
Prolunga 30 m	mm2	4	-	4	-
Collegamento idrico
Temperatura in entrata (max.)	°C	60
Portata (min.)	l/h (l/min)	1200 (20)		1400 (23,3)
Livello di aspirazione da contentitori aperti (20°C)	m	0,5
Pressione in entrata (max.)	MPa (bar)	1 (10)
Prestazioni
Pressione di esercizio - acqua (con ugello standard)	MPa (bar)	3...25 (30...250)	3...23 (30...230)	3...18 (30...180)
Grandezza dell'ugello standard (MX/SX)		047	050	080
Max. sovrappressione d'esercizio	MPa (bar)	27,5 (275)	25,3 (253)	19,8 (198)
Portata	l/h (l/min)	500...1000 (8,3...16,67)		650...1300 (8,3...21,67)
Aspirazione detergente	l/h (l/min)	0...80 (0...1,3)
Max. forza repulsiva pistola a spruzzo (max.)	N	62		68
Valori rilevati secondo EN 60335-2-79
Valore di vibrazione mano-braccio
Pistola a spruzzo	m/s2	<2,5
Lancia	m/s2	<2,5
Dubbio K m/s	2	0,3
Pressione acustica LpA	dB(A)	72
Dubbio KpA	dB(A)	2
Pressione acustica LWA + Dubbio KWA	dB(A)	87
Carburante e sostanze aggintive
Quantità olio	I	1,2
Tipo di olio:		SAE 90
Dimensioni e pesi
Lunghezza	mm 560
Larghezza	mm 500
Altezza	mm	1090
Peso sensa accessori (SX)	kg	*	**	84 (84,5)
Contenuto serbatoio detergente	I	6
* 1.286-902.0: 75,5 kg; 1.286-903.0: 75,7 kg; 1.286-913.0: 69,1 kg; 1.286-927: 82,5 kg** 1.286-914.0: 77,5 kg; 1.286-928.0: 86 kg

Funcionamento con detergente

△ADVERTENCIA

AvoiTe TO TIOToAeTO Xeipoc. H ouoKeun ETTavevepyOToiEiTai.

Xpovoc EtoiOpntTac

H oukeun EKKIVEiTai EVToc Tou Xpovou EtoI- mTnTac avoiya Tou TIOToaou 6eKa- oou. H EvdeikTKn Luxvia avaei Ppaiovo xpwua.

O xpoVoc EToIountac TepuatcTai, eav to TIOtoeTO yEkaou npapaevei kEioTo yia 30 deutepoaleTTa. H evdeikn auvi ava-BooBnvei e PpaoXpua.

Procedura de evaluates a conformitài:

2000/14/CE: Anexa V

Nivel de zgomot dB(A)

māsurat: 85

garantat: 87
