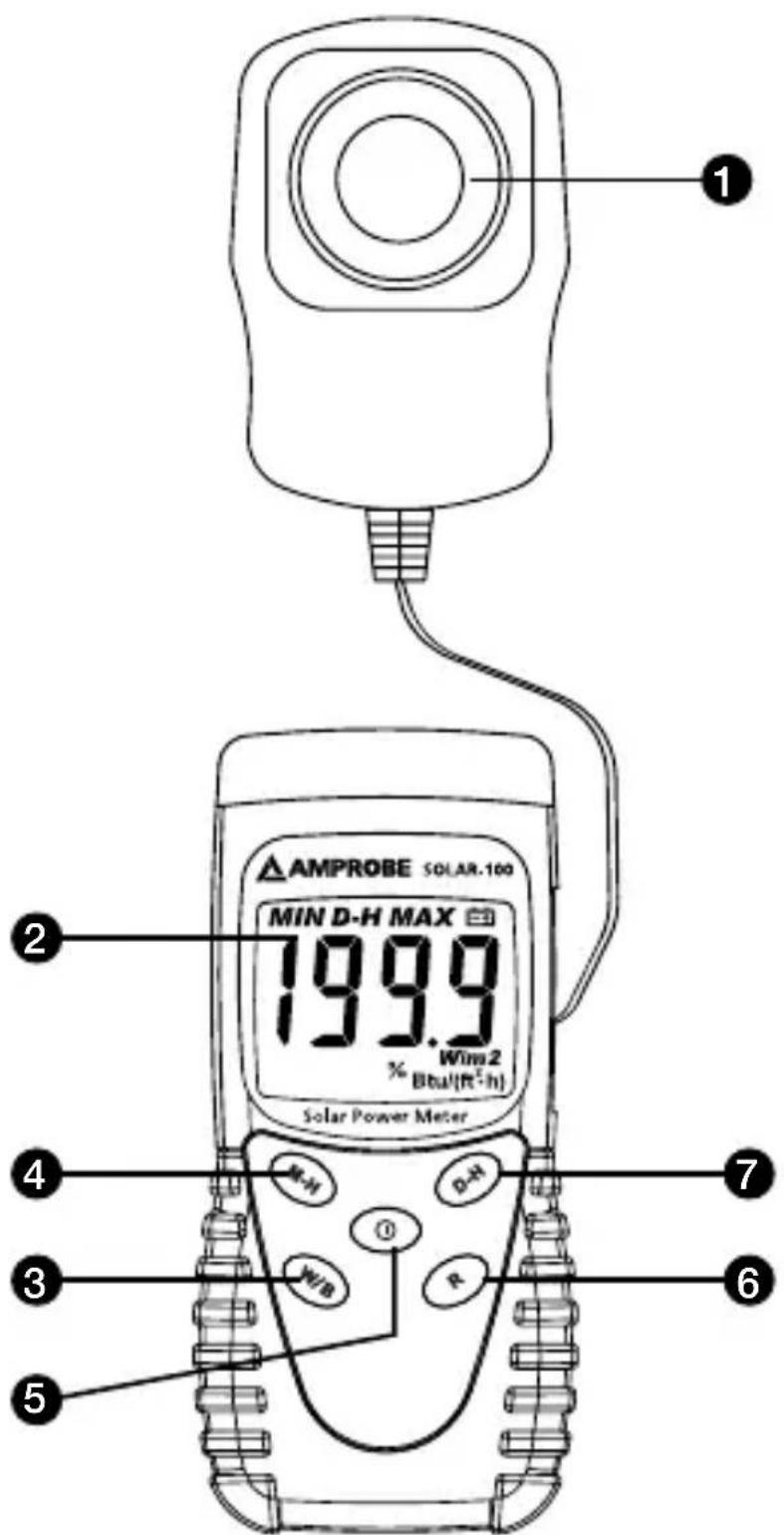

1 Sensore ottico
2 Display a cristalli liquidi
Pulsante di selezione W/m2 o BTU (ft2*h)
4 Pulsante Max / Min

5 Pulsante di accensione
6 Portata automatica
7 Pulsante Data Hold

INDICE

SIBBOLI 4

Avvertenze e precauzioni 4

DISIMBALLAGGIO E ISPEZIONE 5

INTRODUZIONE 5

FUNZIONAMENTO 6

DATI TECHNICI 9

MANUTENZIONE E RIPARAZIONI 10

SOSTITUZIONE DELLA PILA 10

SMBOLI

Δ	Attenzione. Vedere la spiegazione nel manuale
C	Conforme alle norme australiane di pertinenza
C€	Conforme alle direttive della Comunità Europea
×	Non smaltire questo prodotto assieme ad altri rifiuti solidi non differenziati. Rivolgersi a una ditta di riciclaggio qualificata

Avverenze e precauzioni

Per tutelare la propria incolumità ed evitare di danneggiare lo strumenti, seguire le procedure descritte in quello manuale e leggere attendamente tutte le note precedute da quello significolo .

Quando si devono eseguire misure:

• Evitare luoghi umidi o bagnati oppure ambienti in cui siano presenti gas esplosivi o combustibili, vapore o quantità eccessive di polvere.
• Non eseguirle se si osservano condizioni anomale come rotture, deformazioni, fratture, perdite di liquido di batteria, display non funzionante ecc.
• Ambiente di funzionamento: per l'uso in locali chiusi, esporre a livello di inquinamento II.
• Non esporre quello strumento alla luce solare diretta né collocarlo in puniti caldi e/o umidi. Specnere sempre lo strumento dopo l'uso. Per l'immagazzinamento, togliere la pila per evitare che perda causando danni ai componenti interni.
• Questo strumento è un dispositivo di precisione. Quando è in uso o immagazzinato, non superare le specifiche, per prevenir danni o situazioni pericolose.

La confezione deve contenere:

1 Radiometro per luce solare SOLAR-100
1 pila da 9 volt
1 copia del manuale d'uso

Se uno di questi articoli è danneggiato o manca, restituire l'intera confezione al punto di acquisito perché venga sostituita.

INTRODUZIONE

Il SOLAR-100 misura l'energia raggiante del sole; le sue applicazioni tipiche sono le seguenti:

• Misure di trasmissione, adatte soprattutto per la misura dell'efficacia di film fotovoltaici.
• Misure della radiazione solare.
• Misure dell'intensità luminosa su finestrini di autoveicoli.
• Determinazione dell'angolo di incidenza ottimale di pannelli solari.
• Misure della trasmissione dell'energia solare attraverso vetro trasparente e affumicato o coperto da un film.
• Comodo, non ha bisogno di essere regolato e i dati vengono visualizzati chiaramente.

Misura dell'intensità luminosa dei fari di un autoveicolo o dell'isolamento solare dei finestrini

• Inserire un cacciavite nel foro "0 ADJ" per azzerare lo strumento se compaiono cifre.
• Se si azzaera lo strumento dopo averlo acceso, alcune cifre potrebbero non scomparire. In tal caso, azzerare di nuovo lo strumento.
• Per misurare l'intensità luminosa dei fari procedere come segue:
• Accendere i fari. Accendere il SOLAR-100; sul display compare "00.0". Avvicinare il sensore ottico ai fari. Accendere alternativamente gli anabbaglianti e gli abbaglianti; sul display compaioni o valori dell'intensità luminosa. Misurare i valori si per il faro destro che per quello sinistro. Annotare i valori e conservarli nell'autoveicolo. (Figura 1)
• Per misurare l'isolamento solare dei finestrini procedere come segue:
• Premere il pulsante "per accendere il SOLAR-100; sul display compare "00.0". Orientare il sensore ottico verso il sole e vicino a un finestrino; sul display compare il valore dell'intensità luminosa. Aprire il finestrino e orientare il sensore verso il sole. Confrontare il valore con quello acquisito a finestrino chiuso per determinare l'efficienza dell'isolamento solare

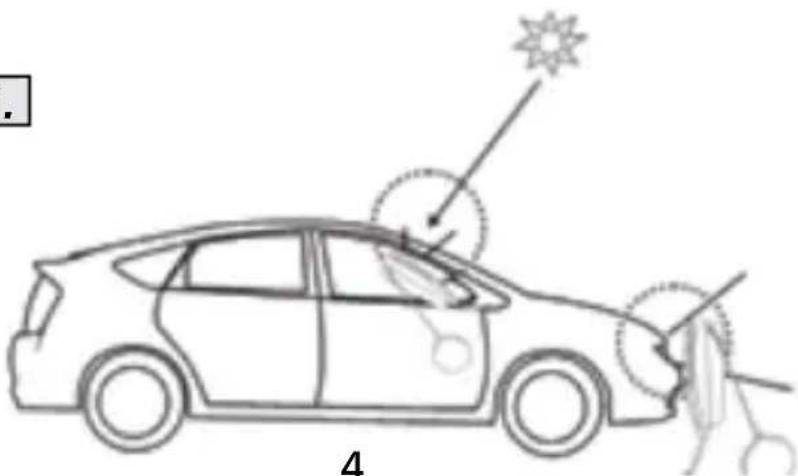

Figura 1.

del finestrino. Annotare i valori e conservarli nell'autoveicolo. Ripetere la verifica una volta all'anno. (Figura 1)

• NOTA: se il coperchio del sensore ottico non è posizionato, sul display compare "CAP". Accertarsi che il coperchio sia posizionato. Se si azzaera lo strumento dopo averlo acceso, alcune cifre potrebbero non scomparire. In tal caso, azzerare di nuovo lo strumento.

Misura dell'isolamento solare delle finestre di una casa

• Per misurare l'isolamento solare di una finestra procedere come segue:
• Chiudere la finestra. Premere il pulsante "per accendere il SOLAR-100; sul display compare "00.0". Posizione are il sensore ottico vicino alla finestra e orientarlo verso il sole. Confrontare il valore con quello acquisito quando la finestra è aperta e il sensore si trova nelle stesso punto, per determinare l'efficienza termica della finestra. (Figura 2)

Pulsante Max / Min

• Quando è selezionata l'unità di misura W/m2 o BTU (ft2*h), premere il pulsante "per visualizzare lalettura massima o minima.
• Premere e tenere premuto per un secondo il pulsante "per leggere il valore massimo. Premere di nuovo il pulsante per leggere il valore minimo.
• Premere e tenere premuto per più di un secondo il pulsante "per non visualizzare più le lecture massima e minima.
• Quando il pulsante "®" è funzionale, è disabilitato "®".

Pulsante BTU (ft2*h) / W/m2

• Premere il pulsante "per accendere lo strumento e portarlo nella modalità operativa. Sul display compare BTU (ft2h). Premere il pulsante "per passare da BTU (ft2h) a W/m2. Perambiare l'unità di misura, premere di nuovo il pulsante.

Pulsante Data Hold

• Premere il pulsante "per passare alla modalità di tenuta dei dati; sul display compare " ed è possibile leggere i dati. Premere di nuovo il pulsante per disabilitare la modalità.

Pulsante di selezione automatica portata

• Premere il pulsante "per accendere lo strumento e portarlo nella modalità operativa. Se sul display compare "1999", significica che lo strumento andrì in sovraccarico o è giorn in sovraccarico ("OL"). In tal caso premere il

Figura 2.

DATI TECHNICI

Durata della pila: circa 100 h

Precisione: tipicamente ± 10W / m2 [±3 BTU / (ft2*h)]

o ± 5% , a seconda di quale sia il valore maggiore alla

luce solare; ulteriore erreore indotto alla temperatura:

± 0,38 ~W / m^2 / ^ C [±0,12 BTU/(ft2*h)/°C] a partire da 25^ C

Temperatura di funzionamento e umidità relativa: da

5^ a 40^, ),there 80% di u.r.

Temperatura di immagazzinaggio e umidità relativa: da

-10 °C a 60 °C, sotto 70% di u.r.

Display: a cristalli liquidi, 3 12 cîfre, conlettura massima

di 1999

Tempo di campionamento: circa 0,25 secondi

Risoluzione: 0,1 W/m2; 0,1 BTU/(ft2*h)

Precisione: < ± 3/ anno

Sovraccarico: sul display compare "OL"

Portata: 1999 W/m 2; 634 BTU/(ft 2 * h)

Dimensioni: 132 × 60 × 38 mm( L × A × P)

Peso: circa 150 g

Compatibilità elettromagnetica: in base alle prove a

cui è stato sottoposto, quello strumento è conforme

alle norme sulla compatibilità elettromagnetica

EN61326-1: 2006

C€-Compatibilità elettromagnetica: a normala

EN61326-1. Questo prodotto risponde ai requisiti delle seguenti direttive della Comunità Europea: 89/336/CEE (compatibilità elettromagnetica) e 73/23/CEE (basse tensioni) modificate alla direttiva 93/68/CEE (marchio CE). Tuttavia, rumore elettrico o campi elettromagnetici intensi vicino all'apparecchio possono disturbare il circuito di misura. Inoltre gli strumenti di misura risponderanno a segnali indesiderati che possono

essere presenti nel circuito di misura. Gli utenti devono esercitare cautela e prendere le opportune precauzioni per evitare risultati falsi quando si eseguono misure in presenza di interferenze elettroniche.

MANUTENZIONE E RIPARAZIONI

Se sembra che lo strumento non funzioni bene, procedere come segue per individuire la causa del problema:

1. Controllare la pila. Sostituirla immediatamente quando sul display compare l'icona "---".
2. Rileggere le istruzioni per l'uso, per accertarsi di non ave compiuto operazioni sbagliate.

Fatta eccezione per la sostituzione delle pile, qualsi operazione di manutenzione o riparazione dello strumento deve essere eseguita esclusivamente presso un centro di assistenza autorizzato alla fabbrica o da altri personale di manutenzione qualificato. Il pannello anteriore e l'involucro possono essere puliti con una soluzione di acqua e detergente neutro. Applicare la soluzione in quantità moderata con un panno morbido e lasciare asciugare Completely lo strumento prima di uso. Non utilizzato idrocarburi aromatici né solventi clorurati per la pulizia.

SOSTITUZIONE DELLA PILA

Quando compare il symbolo "E+", occorre sostituire la pila.

Svitare la vite del coperchio dello scomparto e rimuovere la pila. Inserire una pila nuova dello stesso tipo (9 V NEDA1604, JIS006P, IEC6F22) osservando la giusta polarità, reinserire il coperchio avvitando la vite e riposizione are il guscio.

• Tipo: 9 V NEDA1604, JIS006P, IEC6F22; osservare la giusta polarità.
