MANUALE UTENTE PH122042 Emerio

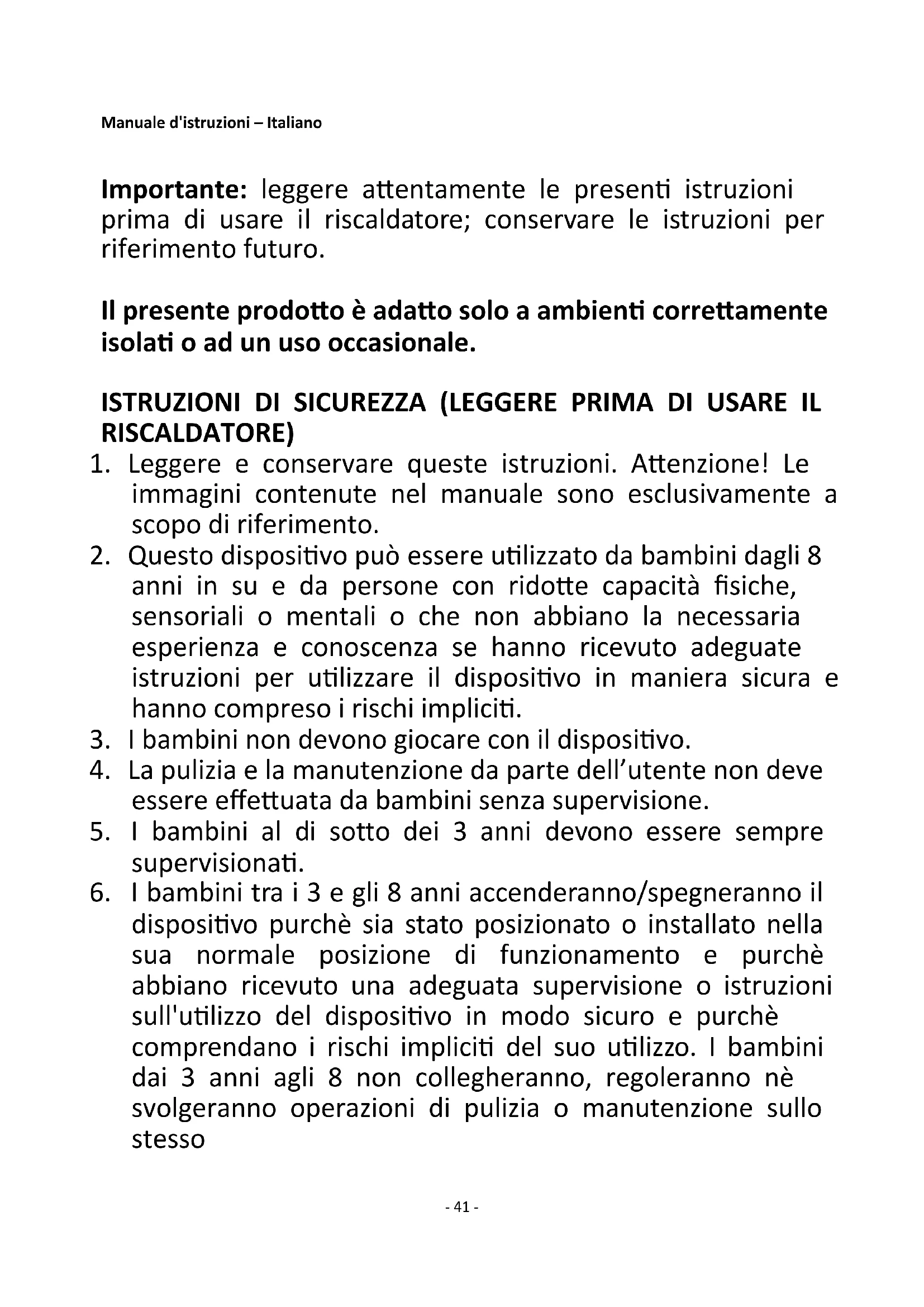

1. Leggere e conservare queste istruzioni. Attenzione! Le

immagini contenute nel manuale sono esclusivamente a scopo di riferimento.

2. Questo dispositivo può essere utilizzato da bambini dagli 8

anni in su e da persone con ridotte capacità fisiche, sensoriali o mentali o che non abbiano la necessaria esperienza e conoscenza se hanno ricevuto adeguate istruzioni per utilizzare il dispositivo in maniera sicura e hanno compreso i rischi impliciti.

3. I bambini non devono giocare con il dispositivo.

4. La pulizia e la manutenzione da parte dell’utente non deve

essere effettuata da bambini senza supervisione.

5. I bambini al di sotto dei 3 anni devono essere sempre

6. I bambini tra i 3 e gli 8 anni accenderanno/spegneranno il

dispositivo purchè sia stato posizionato o installato nella sua normale posizione di funzionamento e purchè abbiano ricevuto una adeguata supervisione o istruzioni sull'utilizzo del dispositivo in modo sicuro e purchè comprendano i rischi impliciti del suo utilizzo. I bambini dai 3 anni agli 8 non collegheranno, regoleranno nè svolgeranno operazioni di pulizia o manutenzione sullo stesso- 42 -

7. ATTENZIONE – Alcune parti del presente prodotto

possono diventare molto calde e causare scottature. Fare particolare attenzione nel caso in cui siano presenti bambini e persone vulnerabili.

8. Se il cavo di alimentazione è danneggiato, farlo sostituire

dal produttore, dal servizio assistenza o personale qualificato per evitare pericoli.

9. Questo apparecchio è destinato all’uso domestico e

applicazioni similari.

10. Non usare il riscaldatore nel bagno, in lavanderia o locali

interni simili. Non collocarlo mai in posizioni da cui possa cadere in una vasca da bagno o in altri contenitori d’acqua.

11. Non usare all’esterno. Non usare l'apparecchio per

asciugare indumenti o tessuti.

12. Non posizionare il riscaldatore su tappeti dal pelo molto

13. Il radiatore non deve essere posizionato immediatamente

sotto una presa di corrente.

14. Non usare il riscaldatore in zone dove si conservano liquidi

infiammabili o dove sono presenti vapori infiammabili.

15. Staccare sempre la spina del riscaldatore quando gli si

16. Non usare il riscaldatore se il cavo di alimentazione è

17. Non usare il riscaldatore nelle immediate vicinanze di un

bagno, una doccia o una piscina.

18. AVVERTENZA: Per evitare che si surriscaldi, non coprire il

19. AVVERTENZA! Non usare l'apparecchio se i pannelli sono

20. Questo dispositivo di riscaldamento non è adatto per

essere montato su autovetture e veicoli.

21. Significa: “NON COPRIRE“.- 43 -

22. Per informazioni sul MONTAGGIO DEI PIEDINI, consultare

il seguente paragrafo del manuale.

23. Usare l'apparecchio sempre in posizione verticale.

Conservare materiali combustibili come mobili, cuscini, lenzuola, giornali, indumenti, tende, ecc. ad almeno 100 cm di distanza dall'apparecchio.

24. Questo apparecchio contiene parti calde che emettono

scintille o archi elettrici. Non usare l'apparecchio in locali in cui benzina, vernici o liquidi infiammabili sono usati o conservati.

25. Per evitare il sovraccarico del circuito elettrico, non

collegare l'apparecchio a una presa di corrente che alimenta altri apparecchi elettrici. Non installare l'apparecchio sotto la presa di corrente.

26. Scollegare l'apparecchio dalla rete elettrica quando non è

27. L'apparecchio è caldo durante l'uso. Per evitare il rischio di

ustioni, evitare il contatto della pelle nuda con le superfici calde.- 44 - PH-122042 IT

DESCRIZIONE DELLE PARTI

1. Corpo del radiatore

2. Sensore della temperatura

3. Interruttore di alimentazione

4. Pannello di controllo

a) Display LED b) Pulsante Standby c) Pulsante Timer e Wi-Fi d) Pulsanti di aumento/diminuzione del valore e) Indicatore luminoso del Wi-Fi f) Indicatore luminoso del timer ASSEMBLAGGIO DEI SUPPORTI (LIBERA INSTALLAZIONE)

1. Posizionare i supporti sul pavimento. Inserire l'apparecchio nelle fessure dei supporti.

2. Mantenere una distanza di 12 cm tra i supporti e i lati dell'apparecchio. Fissare i supporti con i due

Insieme all'apparecchio è fornito un set di accessori. Usarli per fissare il radiatore alla parete, come illustrato di seguito.- 45 - Set di accessori, 1 confezione: - 1x punta da trapano (8 mm) - 4x tasselli ancoranti - 4x bulloni - 4x cappucci per bullone

1. Contrassegnare sulla parete le posizioni dei quattro fori da praticare. (Si raccomanda di installare

l'apparecchio a un'altezza di 20-100 cm dal pavimento per ottenere le migliori prestazioni).

2. Praticare i fori con la punta da trapano.

3. Inserire i tasselli ancoranti in plastica nei fori.

4. Fissare l'apparecchio ai quattro tasselli ancoranti attraverso i quattro fori nell'apparecchio.

5. Avvitare i quattro bulloni nei tasselli ancoranti in plastica.

6. Coprire i bulloni con i cappucci. Si raccomanda di usare della colla per fare in modo che i cappucci

rimangano fissati ai bulloni. NOTA: assicurarsi che la distanza tra la parte inferiore dell'apparecchio e il pavimento non sia inferiore a 20 cm quando l'apparecchio è installato. UTILIZZO Collegare l'apparecchio a una presa di corrente adatta. Accendere l'apparecchio portando l'interruttore principale in posizione "I". L'interruttore si illuminerà. L'apparecchio entrerà in modalità di standby. Premere il pulsante per avviare l'apparecchio.

1. Impostazione della temperatura

Premere il pulsante "+" o "-" per impostare la temperatura desiderata. È possibile impostare una temperatura compresa tra 0°C e 37°C. Dopo aver impostato la temperatura desiderata, il radiatore si avvierà o si arresterà automaticamente per mantenere la temperatura della stanza. È possibile tenere premuto il pulsante "+" o "-" sul pannello di controllo per una regolazione rapida.- 46 -

2. Impostazione del timer

Premere il pulsante "M" sul pannello di controllo; sul display apparirà "00". Premere il pulsante "+" o "-" per impostare la durata di funzionamento desiderata tra 0 e 24 ore. L'apparecchio si arresterà automaticamente allo scadere del conto alla rovescia. È possibile tenere premuto il pulsante "+" o "-" sul pannello di controllo per una regolazione rapida.

Premere nuovamente il pulsante per arrestare l'apparecchio. Spegnere l'apparecchio premendo l'interruttore principale e scollegare il cavo di alimentazione dalla presa di corrente. FUNZIONE Wi-Fi Questo prodotto è dotato di una funzione Wi-Fi. È possibile scaricare l'APP sul proprio smartphone per usarlo come telecomando. È possibile controllare l'apparecchio da remoto impostando l'avvio/arresto, il timer, la temperatura e la programmazione settimanale. Tenere premuto il pulsante per attivare/disattivare la funzione Wi-Fi; l'indicatore blu del Wi-Fi lampeggerà o si spegnerà di conseguenza.

Aprire il software "App store" sul proprio iPhone o iPad. Cercare "TuyaSmart" o "Smart Life" e scaricare una delle due. Le app sono gratuite.

2) Per i dispositivi Android

Aprire il software "Google Play" sul proprio dispositivo Android. Cercare "TuyaSmart" o "Smart Life" e scaricare una delle due. Le app sono gratuite.

2. Aprire l'app e selezionare "Registra". Inserire il proprio numero di telefono per ricevere il codice di verifica.

Il prefisso internazionale sarà già presente.

3. Il codice di verifica verrà inviato sul proprio telefono entro 60 secondi. Inserire il codice di verifica e

impostare la password. Selezionare "Fatto" per confermare la registrazione.

4. Selezionare "Crea famiglia", inserire il nome della famiglia e impostare la posizione e le stanze con i

dispositivi smart. Selezionare "Fatto" per confermare. Apparirà la schermata principale.- 47 -

5. Collegare il radiatore e il proprio telefono alla stessa rete Wi-Fi.

1) Assicurarsi che l'indicatore del Wi-Fi lampeggi rapidamente di blu.

a) Selezionare "Aggiungi dispositivo" per passare alla schermata successiva. Selezionare "Aggiungi manualmente", quindi selezionare la categoria del prodotto (Piccoli elettrodomestici → Radiatore) per passare alla schermata successiva. Selezionare "Confermo che l'indicatore lampeggia rapidamente". b) Inserire la password della rete Wi-Fi (il nome della rete sarà già presente) e confermare. Inizierà il processo di collegamento.

2) Se il collegamento non viene effettuato, tenere premuto il pulsante "M"; l'indicatore lampeggerà

lentamente. Riprovare a effettuare il collegamento. a) Selezionare "Aggiungi dispositivo" per passare alla schermata successiva. Selezionare "Aggiungi manualmente", quindi selezionare la categoria del prodotto (Piccoli elettrodomestici → Radiatore) per passare alla schermata successiva. Selezionare "Modalità AP"; sulla schermata successiva, selezionare "Confermo che l'indicatore lampeggia lentamente". b) Inserire la password della rete Wi-Fi (il nome della rete sarà già presente) e confermare. c) Apparirà il messaggio "Collegare il proprio telefono all'hotspot del prodotto"; selezionare "Collega". Appariranno le impostazioni WLAN; selezionare "SmartLife-XXXX". Tornare all'app. Inizierà il processo di collegamento.- 48 -

3) Al termine del collegamento, apparirà il messaggio "Dispositivo aggiunto correttamente". Selezionare

"Fatto"; apparirà la schermata illustrata in Fig. A. Ora è possibile utilizzare il proprio telefono come telecomando del radiatore.

4) Fare clic sul tasto “Power” (Accensione), l’apparecchio si accenderà e apparirà la schermata in figura B.

1. Ulteriori informazioni

4. Pulsante di diminuzione del valore

5. Pulsante di aumento delvalore

6. Accensione/spegnimento

7. Timer di spegnimento

8. Timer intelligente- 49 -

Ulteriori informazioni Premere il pulsante "Ulteriori informazioni" per modificare le informazioni del dispositivo, rimuoverlo, ripristinare le impostazioni predefinite, ecc. Modalità di funzionamento normale

1. Toccare il tasto “Power” (Accensione) per accendere l’apparecchio, quindi toccare “+” “-” per impostare

la temperatura desiderata. La temperature di avvio impostata è 22℃.

2. Premere il pulsante "Timer di spegnimento" per impostare la durata di funzionamento tra 0 e 24 ore.

Programmazione settimanale Toccare il tasto “Smart Timer” (Timer intelligente) per passare alla schermata successive; toccare “Add Schedule” (Aggiungi programma) per impostare il programma settimanale.

1. Impostazione dell’orario di avvio: toccare “Power” (Accensione) per selezionare ON, quindi toccare

“Temperature” (Temperatura) per selezionare la temperatura desiderata e selezionare l’orario in cui si desidera accendere l’apparecchio, infine toccare il tasto per selezionare i giorni lavorativi di ciascuna settimana (è possibile selezionare più di un giorno). Toccare “Save” (Salva) per confermare.

2. Impostazione dell’orario di spegnimento: toccare “Add schedule” (Aggiungi programma) per accedere alla

schermata di aggiunta del programma, toccare ”Power“ (Accensione) e selezionare OFF, selezionare l’orario in cui si desidera spegnere l’apparecchio, infine toccare il tasto per selezionare i giorni lavorativi di ciascuna settimana (è possibile selezionare più di un giorno). Toccare “Save” (Salva) per confermare.- 50 - Per disattivare la programmazione, premere l'icona " ". La riga diventerà grigia (Fig. C). Se si desidera eliminare il programma, tenere premuta la selezione del programma che si desidera eliminare. Apparirà la schermata “Delete” (Elimina); toccare “Confirm” (Conferma) per eliminare il programma. (Fig. D)

Se l'apparecchio non funziona, procedere come descritto di seguito. Assicurarsi che l'interruttore differenziale o il fusibile funzionino correttamente. Assicurarsi che l'apparecchio sia collegato alla presa di corrente e che questa funzioni correttamente. Se l'interruttore principale non è illuminato, portare l'apparecchio presso un centro di assistenza affinché venga riparato.

DISPOSITIVO DI SICUREZZA

L'apparecchio è dotato di un dispositivo di sicurezza che arresta automaticamente l'unità in caso di surriscaldamento. PULIZIA DELL'APPARECCHIO Scollegare l'apparecchio dalla presa di corrente e attendere che si raffreddi completamente prima di pulirlo. Pulire le superfici esterne dell'apparecchio con un panno umido e un panno asciutto. Non usare detergenti o sostanze abrasive ed evitare l'infiltrazione di acqua nell'apparecchio. Per rimuovere l'apparecchio dalla parete, aprire i cappucci dei bulloni e svitare i bulloni. CONSERVAZIONE DELL'APPARECCHIO In previsione di un lungo periodo di inutilizzo, proteggere l'apparecchio dalla polvere e riporlo in un luogo pulito e asciutto. DATI TECNICI Voltaggio di esercizio: 220-240V ~ 50/60Hz Consumo di energia: 425W Potenza di trasmissione max: 15.1 dBm Gamma di frequenza: 2412MHz – 2472MHz- 51 - Dichiarazione di conformità (DICO) L’azienda, Emerio FOB Limited, dichiara sotto propria responsabilità che il prodotto PH-122042 è conforme ai requisiti essenziali e agli altri requisiti pertinenti della direttiva RED (2014/53/EU). La dichiarazione CE integrale è disponibile al seguente indirizzo: www.emerio.eu

GARANZIA E SERVIZIO DI ASSISTENZA

Prima della fornitura, i nostri apparecchi vengono sottoposti ad un severo controllo di qualità. Se, nonostante la massima cura, si sono verificati danni durante la produzione o il trasporto, si prega di restituire l'apparecchio al rivenditore. Oltre ai diritti legali previsti dalla legge, l'acquirente può far valere i diritti derivanti dalla seguente garanzia: Concediamo 2 anni di garanzia sull'apparecchio acquistato; il periodo di garanzia inizia dal giorno dell'acquisto. Durante questo periodo ripariamo o sostituiamo gratuitamente ogni componente guasto, la cui malfunzione può essere manifestamente attribuita a difetti del materiale o al processo di produzione. In caso di apparecchio difettoso, rivolgersi direttamente al rivenditore. I difetti derivanti da un uso scorretto dell'apparecchio e le malfunzioni dovute all'intervento o alla riparazione da parte di terzi o alla sostituzione di componenti con ricambi non originali non sono coperti da questa garanzia. Conservare sempre lo scontrino, senza il quale non è possibile far valere la garanzia. I danni dovuti al non rispetto del manuale di istruzioni rendono nulla la garanzia; se ciò porta a conseguenti danni non potremmo essere ritenuti responsabili. Decliniamo inoltre qualsiasi responsabilità per eventuali danni o lesioni personali causati da un uso improprio o in caso di mancata aderenza al manuale di istruzioni. Eventuali danni agli accessori non implicano la sostituzione gratuita dell'intero apparecchio. In tal caso, contattare il reparto di assistenza. La rottura di componenti in vetro o plastica è sempre soggetta a un costo. I difetti ai componenti di consumo o a componenti soggetti a usura, compresa la pulizia, manutenzione, sostituzione o le spese di spedizione e di trasporto verso il luogo di riparazione e ritorno. degli stessi, non sono coperti dalla garanzia e saranno soggetti a un costo. SMALTIMENTO ECOCOMPATIBILE Riciclaggio – Direttiva europea 2012/19/EU Questo simbolo indica che il prodotto non deve essere smaltito con altri rifiuti domestici. Per prevenire rischi all'ambiente o alla salute da uno smaltimento non controllato, riciclare responsabilmente per promuovere un riutilizzo sostenibile delle risorse materiali. Per restituire il dispositivo utilizzato, servirsi dei sistemi di restituzione e raccolta o contattare il proprio rivenditore autorizzato dove il prodotto è stato acquistato. Il rivenditore autorizzato si occuperà dello smaltimento sicuro del prodotto. Emerio Switzerland AG Sihlbruggstrasse 107 6340 Baar Switzerland- 52 - Informazioni ERP (IT) Il fornitore: Emerio Switzerland AG Sihlbruggstrasse 107 6340 Baar Switzerland dichiara che il prodotto descritto di seguito Informazioni obbligatorie per gli apparecchi per il riscaldamento d'ambiente locale elettrici Identificativo del modello: Dato Simbolo Valore Unità Dato Unità Potenza termica

Tipo di potenza termica, solo per gli apparecchi per il riscaldamento d'ambiente locale elettrici ad accumulo (indicare una sola opzione)

Potenza termica nominale

controllo manuale del carico termico, con termostato integrato

Potenza termica minima (indicativa)

controllo manuale del carico termico con riscontro della temperatura ambiente e/o esterna

Massima potenza termica continua

controllo elettronico del carico termico con riscontro della temperatura ambiente e/o esterna

Consumo ausiliario di energia elettrica

potenza termica assistita da ventilatore

Alla potenza termica nominale

Tipo di potenza termica/controllo della temperatura ambiente (indicare una sola opzione)

Alla potenza termica minima

potenza termica a fase unica senza controllo della temperatura ambiente

due o più fasi manuali senza controllo della temperatura ambiente

con controllo della temperatura ambiente tramite termostato meccanico

con controllo elettronico della temperatura ambiente

con controllo elettronico della temperatura ambiente e temporizzatore giornaliero

con controllo elettronico della temperatura ambiente e Sì- 53 - temporizzatore settimanale

Altre opzioni di controllo (è possibile selezionare più opzioni)

controllo della temperatura ambiente con rilevamento di presenza

controllo della temperatura ambiente con rilevamento di finestre aperte

con opzione di controllo a distanza

con controllo di avviamento adattabile

con limitazione del tempo di funzionamento

è conforme ai requisiti fissati dalle seguenti direttive: REGOLAMENTO (UE) N. 2015/1188 DELLA COMMISSIONE del 28 aprile 2015 e REGOLAMENTO (UE) N. 2016/2282 recante modalità di applicazione della direttiva 2009/125/CE del Parlamento europeo e del Consiglio in merito alle specifiche per la progettazione ecocompatibile degli apparecchi per il riscaldamento d'ambiente locale Per le informazioni destinate ai consumatori sulle modalità di installazione, utilizzo e manutenzione del prodotto e le informazioni RAEE, consultare il manuale di istruzioni incluso nella confezione.
