MANUALE UTENTE TRIOVXNT1 CANDY

ISTRUZIONI PER L'INSTALLAZIONE E L'USO

1 - Makina s’punon fare

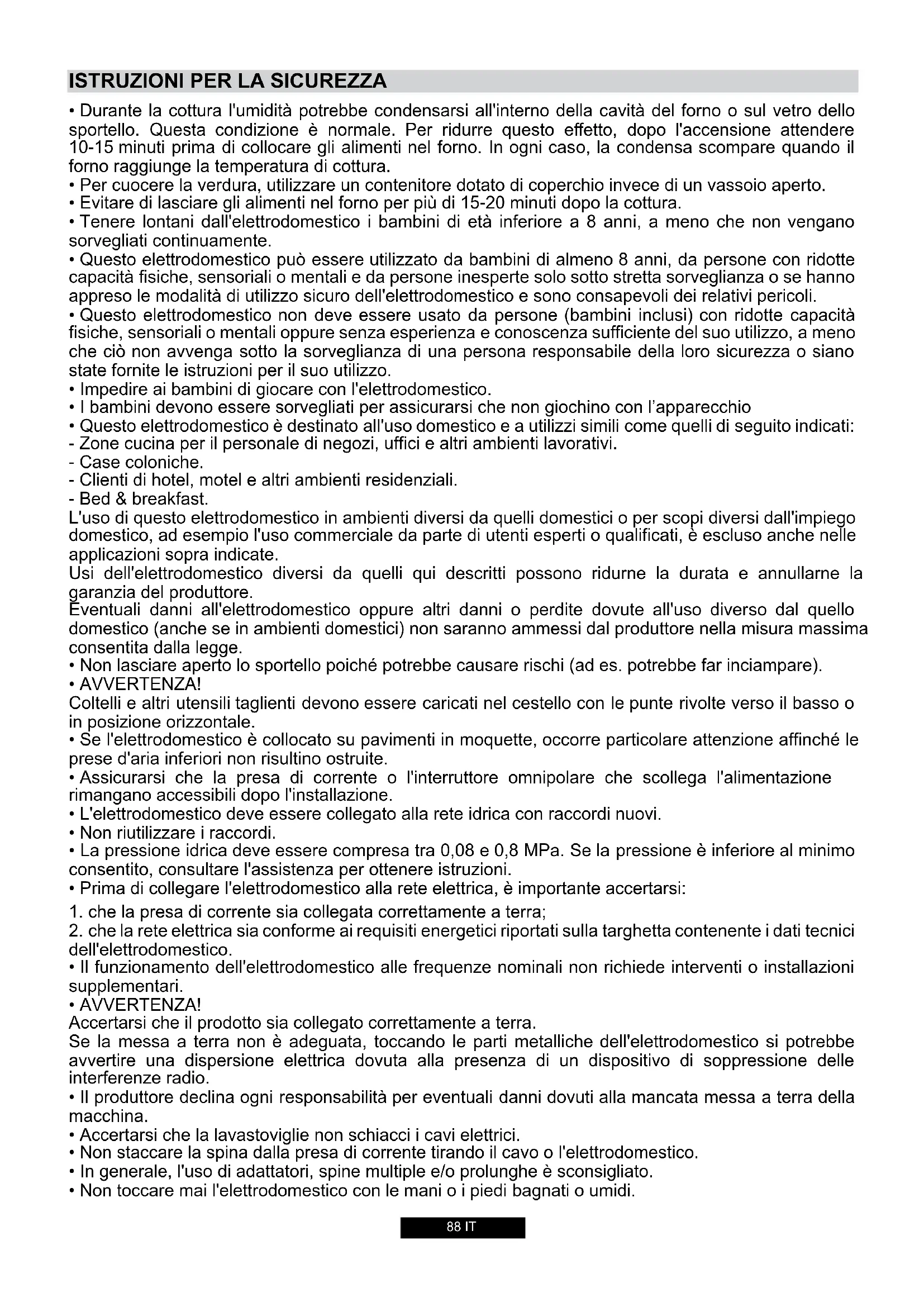

• Durante la cottura l'umidità potrebbe condensarsi all'interno della cavità del forno o sul vetro dello sportello. Questa condizione è normale. Per ridurre questo effetto, dopo l'accensione attendere 10-15 minuti prima di collocare gli alimenti nel forno. In ogni caso, la condensa scompare quando il forno raggiunge la temperatura di cottura.

• Per cuocere la verdura, utilizzare un contenitore dotato di coperchio invece di un vassoio aperto.

• Evitare di lasciare gli alimenti nel forno per più di 15-20 minuti dopo la cottura.

• Tenere lontani dall'elettrodomestico i bambini di età inferiore a 8 anni, a meno che non vengano sorvegliati continuamente.

• Questo elettrodomestico può essere utilizzato da bambini di almeno 8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali e da persone inesperte solo sotto stretta sorveglianza o se hanno appreso le modalità di utilizzo sicuro dell'elettrodomestico e sono consapevoli dei relativi pericoli.

• Questo elettrodomestico non deve essere usato da persone (bambini inclusi) con ridotte capacità fisiche, sensoriali o mentali oppure senza esperienza e conoscenza sufficiente del suo utilizzo, a meno che ciò non avvenga sotto la sorveglianza di una persona responsabile della loro sicurezza o siano state fornite le istruzioni per il suo utilizzo.

• Impedire ai bambini di giocare con l'elettrodomestico.

• I bambini devono essere sorvegliati per assicurarsi che non giochino con l’apparecchio

• Questo elettrodomestico è destinato all'uso domestico e a utilizzi simili come quelli di seguito indicati: - Zone cucina per il personale di negozi, uffici e altri ambienti lavorativi. - Case coloniche. - Clienti di hotel, motel e altri ambienti residenziali. - Bed & breakfast. L'uso di questo elettrodomestico in ambienti diversi da quelli domestici o per scopi diversi dall'impiego domestico, ad esempio l'uso commerciale da parte di utenti esperti o qualificati, è escluso anche nelle applicazioni sopra indicate. Usi dell'elettrodomestico diversi da quelli qui descritti possono ridurne la durata e annullarne la garanzia del produttore. Eventuali danni all'elettrodomestico oppure altri danni o perdite dovute all'uso diverso dal quello domestico (anche se in ambienti domestici) non saranno ammessi dal produttore nella misura massima consentita dalla legge.

• Non lasciare aperto lo sportello poiché potrebbe causare rischi (ad es. potrebbe far inciampare).

• AVVERTENZA! Coltelli e altri utensili taglienti devono essere caricati nel cestello con le punte rivolte verso il basso o in posizione orizzontale.

• Se l'elettrodomestico è collocato su pavimenti in moquette, occorre particolare attenzione affinché le prese d'aria inferiori non risultino ostruite.

• Assicurarsi che la presa di corrente o l'interruttore omnipolare che scollega l'alimentazione rimangano accessibili dopo l'installazione.

• L'elettrodomestico deve essere collegato alla rete idrica con raccordi nuovi.

• Non riutilizzare i raccordi.

• La pressione idrica deve essere compresa tra 0,08 e 0,8 MPa. Se la pressione è inferiore al minimo consentito, consultare l'assistenza per ottenere istruzioni.

• Prima di collegare l'elettrodomestico alla rete elettrica, è importante accertarsi:

1. che la presa di corrente sia collegata correttamente a terra;

2. che la rete elettrica sia conforme ai requisiti energetici riportati sulla targhetta contenente i dati tecnici

dell'elettrodomestico.

• Il funzionamento dell'elettrodomestico alle frequenze nominali non richiede interventi o installazioni supplementari.

• AVVERTENZA! Accertarsi che il prodotto sia collegato correttamente a terra. Se la messa a terra non è adeguata, toccando le parti metalliche dell'elettrodomestico si potrebbe avvertire una dispersione elettrica dovuta alla presenza di un dispositivo di soppressione delle interferenze radio.

• Il produttore declina ogni responsabilità per eventuali danni dovuti alla mancata messa a terra della macchina.

• Accertarsi che la lavastoviglie non schiacci i cavi elettrici.

• Non staccare la spina dalla presa di corrente tirando il cavo o l'elettrodomestico.

• In generale, l'uso di adattatori, spine multiple e/o prolunghe è sconsigliato.

• Non toccare mai l'elettrodomestico con le mani o i piedi bagnati o umidi.ISTRUZIONI PER LA SICUREZZA 89 IT

• Non utilizzarlo a piedi nudi.

• Non lasciare l'elettrodomestico esposto alle intemperie (pioggia, sole ecc.).

• Appoggiarsi o sedersi sullo sportello aperto della lavastoviglie potrebbe farla ribaltare.

• Se l'elettrodomestico si rompe o smette di funzionare correttamente, spegnerlo, staccare la mandata idrica e non manometterlo. I lavori di riparazione devono essere effettuati solo da un tecnico dell'assistenza autorizzato e i ricambi devono essere solo quelli originali. L'inosservanza di quanto sopra indicato può implicare gravi conseguenze per la sicurezza dell'elettrodomestico.

• L'acqua rimasta nella macchina o sulle stoviglie alla fine del programma di lavaggio non deve essere ingerita.

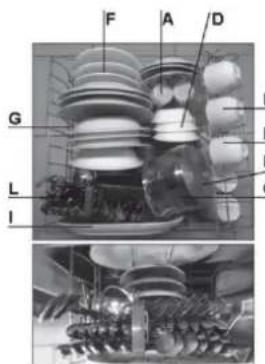

• La capacità massima di carico della lavastoviglie è di 6 coperti.

• La lavastoviglie è progettata per utensili da cucina normali. Oggetti contaminati da benzina, vernice, tracce di acciaio o ferro, sostanze chimiche corrosive, acidi o alcali non devono essere lavati in lavastoviglie.

• AVVERTENZA: l'elettrodomestico e i componenti accessibili diventano molto caldi durante l'uso. Non toccare le resistenze.

• La pulizia e la manutenzione non devono essere effettuate dai bambini senza supervisione.

• AVVERTENZA: la cottura con oli o grassi può essere pericolosa e può causare incendi se il piano cottura rimane incustodito.

• In caso di incendio, non provare MAI a estinguerlo con l'acqua; spegnere l'elettrodomestico e coprire la fiamma con un coperchio o una coperta antincendio.

• Le operazioni di cottura devono essere sorvegliate. Una procedura di cottura breve deve essere sorvegliata in modo continuo.

• AVVERTENZA: per evitare il rischio di incendi, non collocare oggetti sulle superfici di cottura.

• AVVERTENZA: se la superficie è incrinata, spegnere l'elettrodomestico per evitare il rischio di scosse elettriche.

• Durante l'uso, l'elettrodomestico diventa caldo. Non toccare le resistenze all'interno del forno.

• AVVERTENZA: durante l'uso, i componenti accessibili potrebbero diventare caldi. Tenere lontani i bambini.

• Non adoperare detersivi aggressivi e abrasivi o raschietti metallici affilati per pulire il vetro dello sportello del forno, il coperchio del piano cottura in vetro o la superficie del piano cottura in vetro, altrimenti la superficie potrebbe graffiarsi e il vetro potrebbe frantumarsi.

• Scollegare l'elettrodomestico dalla rete elettrica prima di effettuare operazioni di manutenzione o altre attività simili.

• Il forno deve essere spento prima di rimuovere la protezione, dopo la pulizia, e la protezione deve essere rimontata seguendo le istruzioni.

• Per questo forno utilizzare solo la sonda per la temperatura consigliata

• AVVERTENZA: non rimuovere mai la guarnizione dello sportello del forno.

• Utilizzare il forno solo per gli scopi previsti, cioè solo per la cottura di alimenti; altri usi, ad es. come fonte di calore, sono considerati impropri e quindi pericolosi. Il produttore non può essere ritenuto responsabile di eventuali danni causati da usi errati, impropri o irragionevoli.

• Quando si colloca il ripiano interno, accertarsi che il blocco sia diretto verso l'alto e verso la parte posteriore della cavità. Il ripiano deve essere totalmente inserito nella cavità.

• Quando si inserisce il vassoio della griglia, accertarsi che il bordo antiscivolo sia orientato verso il fondo e verso l'alto.

• Non utilizzare elettrodomestici a vapore o spruzzatori ad alta pressione per le operazioni di pulizia.

• Eventuali fuoriuscite devono essere rimosse dal coperchio prima dell'apertura.

• Lasciare raffreddare la superficie del piano cottura prima di chiudere il coperchio. - ATTENZIONE: i coperchi di vetro possono frantumarsi quando si riscaldano. Spegnere tutti i bruciatori prima di chiudere il coperchio.

• Non fissare con gli occhi gli elementi del piano cottura della lampada alogena, se presente.

• Utilizzare solo le protezioni per il piano cottura progettate dal produttore dell'elettrodomestico da cucina o indicate dal produttore dell'elettrodomestico nelle istruzioni per l'uso come protezioni idonee o incorporate nell'elettrodomestico. L'uso di protezioni inappropriate può causare incidenti.

• Non collocare sul piano cottura oggetti metallici (ad es. coltelli, forchette, cucchiai o coperchi). Potrebbero riscaldarsi.

• Non toccare le zone calde durante l'uso o subito dopo l'uso.

• Non collocare oggetti sul pannello dei comandi.ISTRUZIONI PER LA SICUREZZA 90 IT

• AVVERTENZA: per evitare il rischio di scosse elettriche, accertarsi che l'elettrodomestico sia spento prima di sostituire la lampada.

• Il prodotto non deve essere posizionato su una base.

• Pe r evitare che l'elettrodomestico si surriscaldi, non installarlo dietro uno sportello decorativo.

• Il collegamento alla fonte di alimentazione deve essere effettuato da un professionista adeguatamente qualificato. Per un'installazione conforme alle norme vigenti in materia di sicurezza, il prodotto deve essere collegato solo tramite un interruttore omnipolare con separazione dei contatti conforme ai requisiti per la categoria di sovratensioni III, tra l'elettrodomestico e la fonte di alimentazione. L'interruttore omnipolare deve essere in grado di sostenere il carico massimo collegato e deve essere conforme alle norme vigenti. Il cavo di terra giallo-verde non deve essere interrotto dall'interruttore. L'interruttore omnipolare utilizzato per il collegamento deve essere facilmente accessibile quando l'elettrodomestico è installato. Il collegamento alla fonte di alimentazione deve essere effettuato da un professionista adeguatamente qualificato, rispettando la polarità del forno e della fonte di alimentazione. Per il distacco dell'alimentazione incorporare un interruttore nel cablaggio fisso in conformità alle norme sui cablaggi.

• Se il cavo di alimentazione si danneggia, deve essere sostituito con un cavo o un fascio di conduttori reperibili presso il fabbricante o rivolgendosi all'assistenza clienti. Questa operazione deve essere effettuata da un professionista qualificato. Il cavo di alimentazione deve essere di tipo H05V2V2-F. Il conduttore di terra (giallo-verde) deve essere circa 10 mm più lungo degli altri conduttori. Per eventuali riparazioni, rivolgersi esclusivamente all'assistenza clienti e chiedere che vengano utilizzati ricambi originali. In caso contrario, la sicurezza dell'elettrodomestico potrebbe compromettersi e la garanzia potrebbe essere annullata.

• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico dell'assistenza o da una persona con analoga qualifica per evitare rischi.

• ATTENZIONE: per evitare pericoli dovuti a un reset accidentale del disgiuntore termico, questo elettrodomestico non deve essere alimentato tramite un dispositivo di commutazione esterno (ad es. un timer) o collegato a un circuito soggetto ad accensioni e spegnimenti regolari.

• Utilizzare la nuova serie di tubi fornita con l'elettrodomestico e gettare via i tubi vecchi.

• Questo elettrodomestico deve essere installato in conformità alle norme vigenti e deve essere utilizzato solo in uno spazio ben ventilato. Consultare attentamente le istruzioni prima di installare o utilizzare questo elettrodomestico.

• Prima dell'installazione, accertarsi che le condizioni della rete di distribuzione locale (natura e pressione del gas) e la regolazione dell'elettrodomestico siano compatibili.

• Le condizioni di regolazione per questo elettrodomestico sono riportate sull'etichetta (o sulla targhetta dei dati).

• Questo elettrodomestico non è collegato a un dispositivo di evacuazione dei prodotti della combustione. Deve essere installato e collegato in conformità alle norme vigenti in materia di impianti. Prestare particolare attenzione ai requisiti pertinenti in materia di ventilazione.

• L'uso di un elettrodomestico per la cottura a gas produce calore e umidità nell'ambiente in cui è installato. Accertarsi che la cucina sia ben ventilata: tenere aperti i fori di ventilazione naturale o installare un dispositivo di ventilazione meccanica (cappa aspirante meccanica). L'uso intensivo e prolu ngato dell'elettrodomestico può richiedere una ventilazione supplementare, ad es. l'apertura di una finestra o una ventilazione più efficace, o l'incremento del livello di ventilazione meccanica, se disponibile.

• A VVERTENZA: i componenti accessibili diventano caldi quando si utilizza il grill. Tenere lontani i bambini. - Per un corretto utilizzo del forno, evitare di collocare alimenti a contatto diretto con le griglie e i vassoi; utilizzare carta da forno e/o contenitori speciali.

• Non cucinare mai gli alimenti direttamente sul piano cottura in vetroceramica. Adoperare sempre utensili da cucina adeguati.

• Collocare la pentola sempre al centro dell'unità su cui avviene la cottura.

• Non utilizzare la superficie per tagliare.

• Non strisciare gli utensili da cucina sul piano cottura.

• Non riporre oggetti pesanti al di sopra del piano cottura. Se cadono sul piano cottura, possono danneggiarlo.Non adoperare il piano cottura come superficie di lavoro.

• Non appoggiare pellicole di alluminio o contenitori di plastica sulle zone scaldanti.

• Per evitare il rischio di ustioni gravi, si raccomanda di tenere i bambini lontani dalle zone di cottura mentre sono accese e fino a quando rimane accesa la spia del calore residuo quando sono spente.

• Attenzione: rischio di ribaltamento

• È necessario applicare i fermi antiribaltamento. Seguire le istruzioni fornite con le staffe incluse nel prodotto.91 IT

RIMOZIONE DELL'ELETTRODOMESTICO DALL'IMBALLO

All'interno dell'elettrodomestico è reperibile l'opuscolo e, per il modello a gas, un sacchetto con il seguente contenuto: - nuovi ugelli per il cambio di gas (gas butano G30 28-30 mbar o gas propano G31-37 mbar), se occorre modificare il tipo di gas; - un terminale per gas naturale e un terminale per gas butano o propano con guarnizione, per il collegamento tramite un tubo di gomma morbida. RACCOMANDAZIONI PER OTTIMIZZARE L'USO DELL'ELETTRODOMESTICO, LEGGERE ATTENTAMENTE LE ISTRUZIONI. È preferibile conservare le istruzioni per l'installazione e l'uso per eventuali future consultazioni. Prima di installare l'elettrodomestico, prendere nota del numero di serie qualora fosse necessario ottenere assistenza dal servizio post-vendita. La targhetta di identificazione si trova sulla parte posteriore dell'elettrodomestico Trio.

• L'installazione del gas dell'elettrodomestico e il collegamento elettrico devono essere effettuati da un installatore approvato o un tecnico con qualifiche simili.

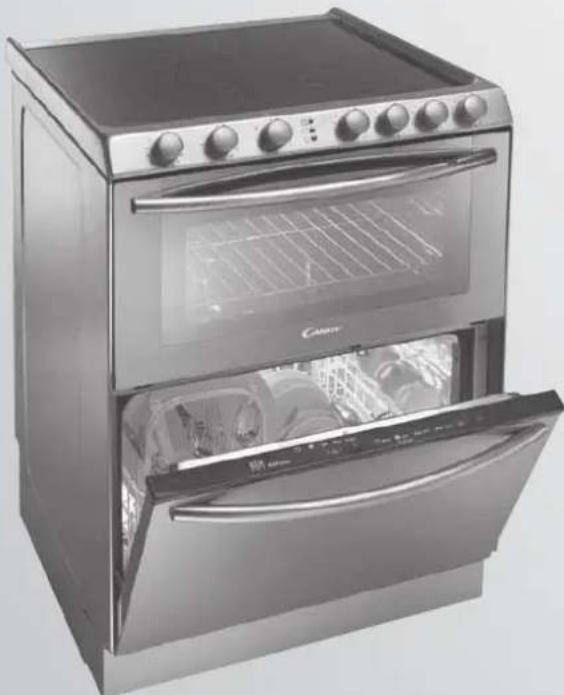

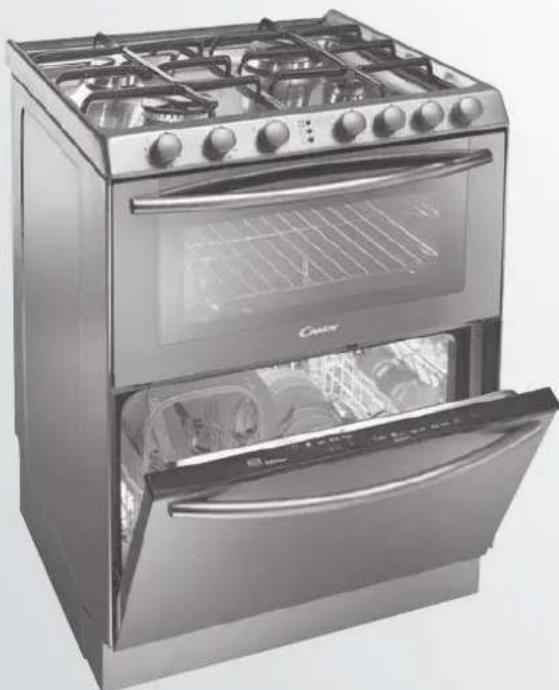

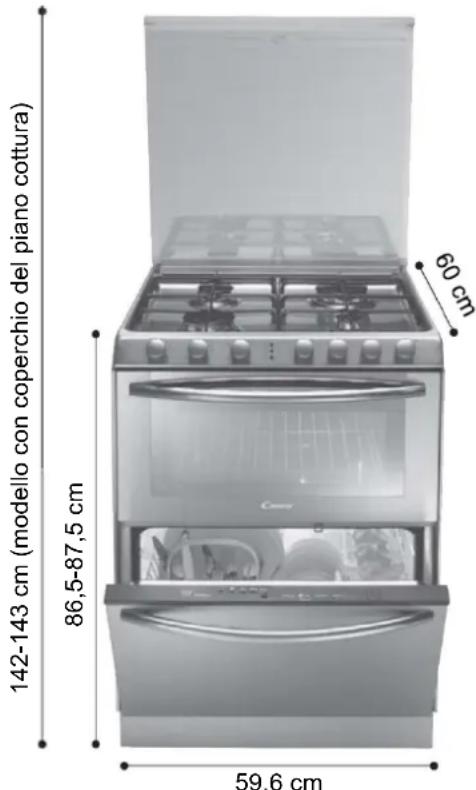

• Trio si compone di 3 elementi: piano cottura, forno e lavastoviglie. Per motivi di sicurezza non apportare mai modifiche a questo elettrodomestico.

• Questo elettrodomestico è stato progettato solo per uso domestico.

• Se l'elettrodomestico Trio presenta anche minimo difetto, non collegarlo. Staccare l'alimentazione elettrica e rivolgersi immediatamente un tecnico dell'assistenza autorizzato.

• Se la superficie è incrinata, spegnere l'elettrodomestico per evitare il rischio di scosse elettriche. - Non appoggiarsi agli sportelli e non consentire ai bambini di farlo.

• Dopo ogni utilizzo, è preferibile pulire l'elettrodomestico Trio. In questo modo, si evita l'accumulo di sporco o grasso che si ricuoce e brucia, producendo fumo e odori sgradevoli.

• Non conservare prodotti infiammabili nell'elettrodomestico Trio, in quanto potrebbero prendere fuoco se l'elettrodomestico viene acceso inavvertitamente.

• Nel caso di piani cottura con lampade alogene, non fissare con gli occhi le piastre durante l'uso.

• Per l'inserimento o la rimozione di un piatto dal forno, adoperare guanti da forno.

• Non rivestire le pareti del forno con pellicole di alluminio o protezioni monouso reperibili in commercio. Le pellicole di alluminio o altre protezioni a contatto diretto con lo smalto caldo potrebbero fondere e causare danni interni.

• L'uso di oli e grassi durante la cottura richiede una sorveglianza continua del processo di cottura, poiché possono prendere fuoco facilmente.

• Precauzioni riguardanti il coperchio del piano cottura (per il modello a gas): - Durante l'uso, tenere il coperchio del fornello in posizione verticale. - Prima di aprire il coperchio, rimuovere eventuali oggetti appoggiati per evitare fuoriuscite. - Prima di chiudere il coperchio, lasciare raffreddare tutte le parti calde del fornello. - Non riporre oggetti pesanti o metallici sul coperchio.

• Se occorre smaltire una vecchia lavastoviglie, rimuovere lo sportello per evitare il rischio che i bambini possano rimanere intrappolati all'interno dell'elettrodomestico.

• La lavastoviglie è stata realizzata con materiali riciclabili, per cui può essere smaltita nel rispetto dell'ambiente.

• Accertarsi che la lavastoviglie non schiacci i cavi elettrici.

• L'uso di adattatori, spine multiple e/o prolunghe è sconsigliato.

• Per eventuali domande relative al cavo di alimentazione elettrica, rivolgersi all'assistenza post-vendita o a un tecnico qualificato.

• Se l'elettrodomestico è collocato su pavimenti in moquette, occorre particolare attenzione affinché le prese d'aria inferiori non risultino ostruite. L'inosservanza di quanto sopra indicato può implicare gravi conseguenze per la sicurezza dell'elettrodomestico. CANDY può apportare modifiche a seguito di miglioramenti tecnici per migliorare la qualità dei suoi prodotti. Questo elettrodomestic o è conforme alla Direttiva europea 2009/142/CE (GAD) e a partire dal 21/04/2018 al regolamento sugli elettrodomestici a gas 2016/426 (GAR

DATI TECNICI TRIO TIPO / Riferimento TRI 5 S TRI 5 4 gas 3 gas + 1 elettr. 4 elettr. Posizione Anteriore a sinistra Bruciatore rapido Bruciatore rapido HiLight Ø 180 Posteriore a sinistra Bruciatore semirapido . E.P. Ø 180 HiLight Ø 220 Posteriore a destra Bruciatore ultrarapido Bruciatore ultrarapido HiLight Ø 140 Anteriore a destra Bruciatore ausiliario Bruciatore ausiliario HiLight Ø 140 Dispositivo di sicurezza fiamma

Classe di installazione 2 sottoclasse 1

Tipo di gas installato / potenza Potenza del gas in kW 8,75

Kit iniettore alternativo per gas GPL disponibile nell'imballo Potenza del gas in kW 8,75

Pressione idrica: min 0,08 MPa, max 0,08 MPa Potenza nominale in ingresso 220-230V~50Hz Potenza elettrica 2100 3600 8600 Il t ubo flessibile deve essere montato in modo tale che non attraversi spazi in cui possa essere schiacciato, piegato o danneggiato in qualsiasi modo. 142-143 cm (modello con coperchio del piano cottura) 86,5-87,5 cm 59,6 cm Pressione idrica: min 0,08 MPa, max 0,08 MPa 220-230V~/380-415 V~50Hz TRI 5 S Tensione (V) - Frequenza (Hz) TRI 5 Tensione (V) - Frequenza (Hz)INSTALLAZIONE 92 IT AVVERTENZA: L'installazione di un elettrodomestico può rivelarsi un'operazione complicata e, se non viene eseguita correttamente, può pregiudicare gravemente la sicurezza dell'utente. Questa operazione, quindi, deve essere effettuata da un professionista qualificato in conformità ai regolamenti tecnici vigenti. Qualora l'installazione fosse eseguita da una persona non qualificata, contravvenendo a questa raccomandazione, il produttore declina ogni responsabilità per eventuali problemi tecnici, indipendentemente dai conseguenti danni materiali o lesioni personali. Se il fornello è collocato su una base, predisporre opportuni accorgimenti per evitare che scivoli dalla base.

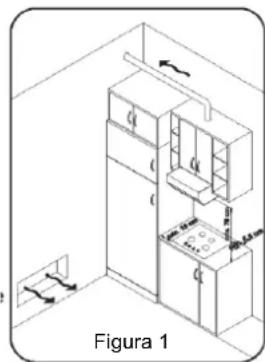

1.1 POSIZIONE ADATTA

- Questo elettrodomestico deve essere installato in conformità alle norme vigenti e deve essere utilizzato solo in uno spazio ben ventilato. Consultare attentamente le istruzioni prima di installare o utilizzare questo elettrodomestico. - Un elettrodomestico per la cottura a gas produce calore e umidità nell'area in cui è installato. Per tale motivo, è opportuno garantire una buona ventilazione mantenendo aperti tutti i passaggi naturali dell'aria o installando una cappa aspirante con una canna fumaria di scarico. L'uso intensivo e prolungato dell'elettrodomestico può richiedere una ventilazione supplementare, ad esempio l'apertura di una finestra o un aumento della velocità della ventola elettrica, se presente. - Se non è possibile installare una cappa, è necessario montare una ventola elettrica su una parete esterna o su una finestra per garantire un'adeguata ventilazione. La ventola elettrica dovrebbe essere in grado di effettuare un ricambio d'aria completo in cucina 3-5 volte ogni ora. L'installatore deve attenersi alle norme nazionali pertinenti.

• Requisiti per il tecnico prima dell'installazione dell'elettrodomestico: - Verificare la compatibilità tra l'elettrodomestico Trio e l'impianto del gas. La targhetta sul piano cottura indica il tipo di gas per cui è progettato l'elettrodomestico. Il collegamento alla rete di alimentazione del gas o alla bombola del gas deve essere effettuato dopo aver controllato che sia regolato per il tipo di gas con cui sarà alimentato. Se non è regolato correttamente, consultare le istruzioni nei paragrafi seguenti per modificare l'installazione del gas. L'elettrodomestico Trio è impostato in fabbrica per l'uso con il gas di tipo indicato sull'imballo e riportato anche sulla targhetta applicata al fornello. Gas naturale G 20-20 mbar / G25-25 mbar: gas principale. - Se necessario, cambiare il gas. Per adattare il fornello con bruciatori a gas, applicare ugelli idonei che forniscano la portata nominale (come descritto nel paragrafo relativo alla modifica del gas).

• Requisiti di installazione per il tecnico: Tutte le operazioni devono essere effettuate con l'alimentazione elettrica scollegata. Trio è un elettrodomestico di classe 2, sottoclasse 1; i mobili adiacenti all'elettrodomestico non devono essere più alti della parte superiore dell'elettrodomestico. - Se l'elettrodomestico Trio viene montato accanto a un mobile su uno dei lati, la distanza tra l'elettrodomestico e il mobile deve essere pari o superiore a 15 cm (v. Figura 1), mentre la distanza tra l'elettrodomestico e la parete posteriore deve essere pari o superiore a 5,5 cm. La distanza tra l'elettrodomestico e altre unità o elettrodomestici sovrastanti (ad es. una cappa aspirante) non deve essere inferiore a 70 cm (Figura 1). - La cucina è dotata di piedini regolabili per un perfetto livellamento sul pavimento. - Effettuare il collegamento del gas all'impianto in base all'alimentazione del gas. - Effettuare i collegamenti elettrici del fornello in conformità a quanto indicato nel paragrafo relativo ai collegamenti elettrici. - Se il tipo di gas è stato modificato, regolare la portata minima di ogni bruciatore a gas (come descritto nel paragrafo relativo alla modifica del tipo di gas). - Collegare l'elettrodomestico Trio alla rete idrica e allo scarico dell'acqua (v. paragrafo relativo al collegamento idrico). QUALUNQUE MODIFICA APPORTATA ALL'INSTALLAZIONE DEL GAS DEVE ESSERE ANNOTATA SULLA TARGHETTA AFFISSA AL FORNELLO. Deve essere effettuato in conformità alle normative vigenti nel paese di installazione (solo per il Regno Unito: per legge l'installazione del gas deve essere effettuata da un installatore "Gas Safe"). In tutti i casi, sul tubo di alimentazione del gas è dotato di rubinetto di arresto, regolatore o dispositivo di erogazione del gas propano con regolatore. Adoperare solo valvole, regolatori e tubi flessibili con terminazioni a cui è affisso il marchio ufficiale del paese di installazione.

1 - Purché il tubo flessibile possa essere ispezionato per tutta la sua lunghezza.

2 - Purché il tubo di gomma morbida possa essere ispezionato per tutta la sua lunghezza, che non deve essere superiore a 1,5 metri, e sia dotato di appositi morsetti alle estremità. I tubi morbidi e flessibili 1 e 2 con raccordi meccanici devono essere disposti lontani da eventuali fiamme e non possano essere deteriorati dai gas della combustione, dai componenti caldi del fornello o da eventuali fuoriuscite di alimenti caldi. Il tubo flessibile deve essere montato in modo tale che non attraversi spazi in cui possa essere schiacciato, piegato o danneggiato in qualsiasi modo.

• COLLEGAMENTO DEL GAS Collegamento del gas in base all'impianto: Tubo flessibile rinforzato per gas naturale con raccordi meccanici (1) - Tubo di gomma morbida (2) Tubo flessibile rinforzato per butano con raccordi meccanici (1) - Tubo di gomma morbida (2) Tubo flessibile rinforzato per propano con raccordi meccanici (1) - Tubo di gomma morbida (2) Figura 1INSTALLAZIONE 93 IT

• I COLLEGAMENTI POSSONO SONO TRE:

• COLLEGAMENTO DEL TUBO RIGIDO Deve essere collegato direttamente ai raccordi del collettore.

• COLLEGAMENTO MEDIANTE TUBO FLESSIBILE CON RACCORDI MECCANICI Questo tipo di collegamento è preferibile. Avvitare i dadi del tubo direttamente sul raccordo del collettore da una parte e sul rubinetto di arresto del tubo dall'altra.

• COLLEGAMENTO MEDIANTE TUBO MORBIDO IN GOMMA Questo tipo di collegamento è sconsigliato. Può essere effettuato solo per impianti vecchi che non consentono altre scelte. Avvitare il terminale conforme (2). Applicare il tubo morbido al raccordo all'estremità da un lato e all'uscita del regolatore o della valvola dall'altro. (2) In tutti i casi, accertarsi che la guarnizione sia montata. Dopo le operazioni di collegamento, verificare la tenuta stagna con acqua saponata. È severamente vietato la prova con la fiamma. Avvertenza: se nelle vicinanze di questo elettrodomestico si sente odore di gas, scollegare l'alimentazione del gas e rivolgersi immediatamente a un tecnico. Non cercare la perdita con una fiamma. MODIFICA DEL TIPO DI GAS: AVVERTENZA: L'operazione deve essere effettuata solo da professionisti qualificati in conformità alle norme tecniche vigenti e alle istruzioni riportate di seguito. La capacità calorifica e la pressione del gas variano a seconda del tipo di gas. Per la modifica del gas, il tecnico deve effettuare le seguenti operazioni in sequenza: 1-Scollegare l'elettrodomestico dalla rete elettrica. 2-Effettuare il collegamento del gas all'impianto come descritto precedentemente. 3-Chiudere la valvola del gas prima dell'elettrodomestico.

SOSTITUZIONE DEGLI UGELLI: Per adattare il piano cottura a vari tipi di gas, seguire istruzioni riportate di seguito:

• Rimuovere griglie e bruciatori.

• Inserire una chiave esagonale (7 mm) nel supporto del bruciatore (Figura 2).

• Svitare l'iniettore e sostituirlo con uno adatto al gas da utilizzare (v. tabella dei tipi di gas). UGELLO Figura 2

REGOLAZIONE DEL MINIMO DELLA FIAMMA

Per regolare il minimo della fiamma, il tecnico deve seguire le istruzioni riportate di seguito: -Rimuovere le manopole. CASO 1: vite di regolazione visibile all'interno dell'asta della valvola (v. Figura 3A) Dopo l'accensione dei bruciatori, ruotare la manopola di comando sulla regolazione minima e rimuoverla (la manopola è facilmente rimovibile esercitando una lieve pressione). Regolare la vite di regolazione con un cacciavite piccolo come illustrato nella Figura 3A. Ruotando la vite in senso orario, si riduce il flusso di gas; ruotandola in senso antiorario si aumenta il flusso. Utilizzare questa regolazione per ottenere una fiamma di circa 3-4 mm di lunghezza, quindi rimontare la manopola di comando. Per l'alimentazione a GPL, ruotare in senso orario la vite di regolazione della fiamma al minimo fino a fine corsa. Rimontare le manopole. CASO 2: vite di regolazione non visibile (v. Figura 3B) -Rimuovere, griglie, bruciatori e coperchio. -Rimuovere la piastra superiore. -Regolare la vite di regolazione con un cacciavite piccolo come illustrato nella Figura 3C. Ruotando la vite in senso orario, si riduce il flusso di gas; ruotandola in senso antiorario si aumenta il flusso. -Per l'alimentazione a GPL, ruotare in senso orario la vite di regolazione della fiamma al minimo fino a fine corsa. -Per l'alimentazione a gas naturale, la vite di regolazione della fiamma al minimo deve essere ruotata in senso antiorario di mezzo giro rispetto alla posizione di chiusura completa (fiamma di circa 3-4 mm di lunghezza). -Rimontare la piastra superiore, accertandosi di riassemblare correttamente ogni pezzo smontato o scollegato senza danneggiare i componenti (nel caso in cui il tecnico debba effettuare la sostituzione con ricambi originali). -Rimontare bruciatori, coperchio delle griglie e manopole. Figura 3A Figura 3B Figura 3C Avvertenza: non allentare le altre viti!INSTALLAZIONE 94 IT COLLEGAMENTO ELETTRICO "L'installazione deve essere conforme alle direttive standard". Il produttore declina ogni responsabilità in caso di danni causati da un uso improprio o irragionevole. Avvertenza:

• Prima di effettuare qualunque intervento elettrico, controllare la tensione di alimentazione indicata sul contatore elettrico, la regolazione dell'interruttore, la continuità del collegamento a terra e l'idoneità del fusibile.

• Il collegamento elettrico all'impianto deve essere effettuato tramite una presa con polo di collegamento a terra oppure tramite un disgiuntore omnipolare. Se l'elettrodomestico è dotato di uscita per una presa, l'installazione deve essere eseguita in modo che tale uscita sia accessibile. Il produttore non può essere ritenuto responsabile di eventuali incidenti causati dall'uso di elettrodomestici non collegati a terra o con difetti di continuità della messa a terra.

• Per eventuali domande relative al cavo di alimentazione elettrica, rivolgersi all'assistenza post-vendita o a un tecnico qualificato. Avvertenza! Questo elettrodomestico deve essere collegato a terra. Se la messa a terra non è adeguata, toccando le parti metalliche dell'elettrodomestico si potrebbe avvertire una dispersione elettrica dovuta alla presenza di un dispositivo di soppressione delle interferenze radio.

• TRI 5 S L'elettrodomestico Trio è fornito con un cavo di alimentazione che può essere collegato solo a una fonte di energia elettrica di 220-230 V tra le fasi o tra fase e neutro. Il collegamento deve essere effettuato a una presa a 16 ampere.

• TRI 5 "A seconda del modello, il prodotto può essere con o senza cavo di alimentazione. Nel caso il cavo non sia fornito, utilizzare un cavo e una connessione conformi alle istruzioni di sicurezza e alla tabella in dotazione." La morsettiera è collocata sulla parte posteriore dell'elettrodomestico Trio. Per aprire la morsettiera: . individuare le due linguette sui lati; . inserire la lama di un cacciavite sulla parte anteriore della linguetta (1) e premere (2). . Sollevare il coperchio. Per effettuare il collegamento: svitare il morsetto del cavo; far passare il cavo attraverso il morsetto del cavo; rimuovere la guaina isolante dall'estremità di ogni conduttore e collegare i conduttori in base ai numeri delle derivazioni illustrati nella tabella. Esempio di collegamento monofase

3) Far passare il cavo

attraverso il morsetto del cavo Attenzione: un serraggio errato può causare il riscaldamento pericoloso del cavo di alimentazione elettrica. Una volta terminata l'operazione di collegamento ai morsetti dell'elettrodomestico, stringere il morsetto del cavo e chiudere il coperchio. Monofase 220-230 V~ Trifase 220-230 V 3~ Trifase 380-400V~3N

COLLEGA- MENTO ALLA MORSETTIERA Per la derivazione: realizzare un ponte con una derivazione 2 Fase Derivazione 1-2 Derivazione 2-3 5 Neutro Derivazione 4-5 T Terra 1 Fase Derivazione 1-2 3 Fase Derivazione 3-4 5 Fase T Terra 1 Fase 2 Fase 3 Fase 5 Neutro Derivazione 4-5 T Terra

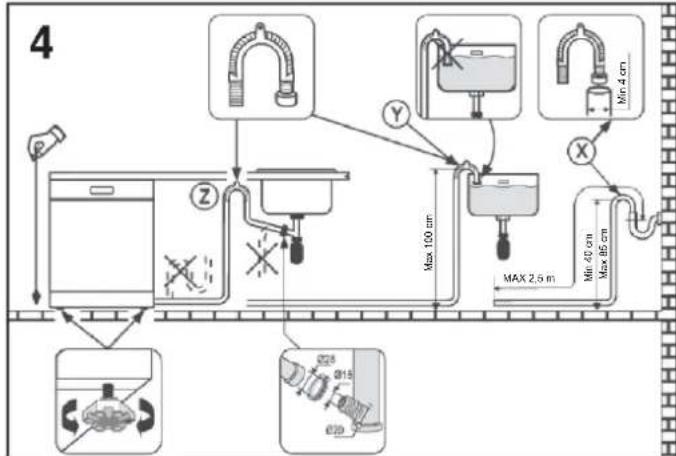

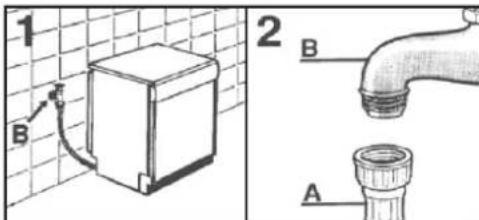

COLLEGAMENTO IDRICO - SCARICO

DELL'ACQUA COLLEGAMENTO IDRICO: I tubi di ingresso e di scarico possono essere orientati a destra o a sinistra. La lavastoviglie può essere collegata ad acqua fredda o calda, purché la temperatura non sia superiore a 60 °C. La pressione idrica deve essere compresa tra 0,08 e 0,8 MPa. Se la pressione è inferiore al minimo consentito, consultare l'assistenza per ottenere istruzioni. Il tubo di ingresso deve essere collegato a un rubinetto in modo che l'alimentazione idrica possa essere interrotta quando la macchina non è utilizzata (Fig. 1). Il tubo di ingresso della lavastoviglie è dotato di un connettore filettato da 3/4" (Fig. 2). Il tubo di ingresso (A) deve essere collegato saldamente a un rubinetto da 3/4" (B). Il collegamento idrico della lavastoviglie deve essere effettuato esclusivamente con il tubo fornito in dotazione. Non adoperare tubi vecchi. Se la macchina è collegata a tubi nuovi o a tubi che non sono stati utilizzati per lungo tempo, far scorrere l'acqua per alcuni minuti prima di collegare il tubo di ingresso. In questo modo, si escludono ostruzioni del filtro di ingresso dovute a depositi di sabbia o ruggine. SCARICO DELL'ACQUA: Attenzione a non piegare o attorcigliare il tubo di scarico quando viene collegato alla macchina, in modo che l'acqua possa defluire liberamente (Fig. 4 Y). Il tubo di scarico deve trovarsi ad almeno 40 cm sopra il livello del pavimento e deve avere un diametro interno di almeno 4 cm. È preferibile montare un sifone per eliminare i cattivi odori (Fig. 4 X). Se necessario, il tubo di uscita può essere allungato fino a 2,6 m, purché non venga superata un'altezza massima di 85 cm dal livello del pavimento. Per questa operazione, rivolgersi all'assistenza clienti. Morsettiera 3 derivazioni95 IT INSTALLAZIONE Il tubo può essere agganciato sopra il lato del lavandino (non deve essere immerso nell'acqua, per evitare che l'acqua ritorni nella macchina quando è in funzione). Accertarsi dell'assenza di pieghe nei tubi di ingresso e di uscita. Per prolungare il tubo di ingresso, se necessario, rivolgersi all'assistenza clienti.

Questo elettrodomestico deve essere utilizzato solo per lo scopo a cui è destinato, ossia la cottura domestica; qualunque altro uso sarà ritenuto improprio e potrebbe essere pericoloso. Il produttore non sarà responsabile di eventuali danni o perdite derivanti da un uso improprio. Prima di utilizzare il bruciatore, accertarsi che i perimetri della griglia siano al centro del bruciatore, come illustrato nella figura seguente. UTILIZZO Ogni bruciatore è contornato da un rubinetto con regolazioni progressive che consentono:

• una più ampia scelta di regolazioni, dalla posizione massima alla minima e a quella più precisa;

• regolazione della fiamma più facile in base al diametro della pentola;

• assenza di rischi di interruzione della fiamma o di spegnimento quando la fiamma viene arrestata rapidamente. ACCENSIONE RACCOMANDAZIONI: quando i bruciatori non vengono utilizzati, chiudere sempre il rubinetto generale di mandata del gas. UTILIZZO Prima di accendere il piano cottura a gas, accertarsi che i coperchi dei bruciatori siano collocati nella posizione corretta.

• Aprire il rubinetto del gas.

• Un simbolo accanto a ogni manopola indica il bruciatore acceso.

• Ruotare e premere la relativa manopola di comando del bruciatore fino al simbolo , tenendola premuta fino all'accensione della fiamma. Nei modelli dotati di accensione elettronica, la fiamma viene accesa da una scintilla elettrica. L'azionamento avviene tramite il pulsante o premendo la manopola (per i modelli con accensione sotto la manopola). Per i modelli sprovvisti di accensione elettronica o in assenza di corrente elettrica, accendere la fiamma con un fiammifero. Avvertenza: in ogni caso, se il bruciatore non si accende dopo 5 secondi, non insistere; attendere almeno 1 minuto prima provare nuovamente ad accendere il bruciatore. NOTA: per i modelli dotati di termocoppia di SICUREZZA, tenere premuta la manopola per alcuni secondi per attivare il sistema di sicurezza. Se la manopola viene rilasciata immediatamente, il sistema di sicurezza non ha il tempo di attivarsi e la fiamma si spegne. In tal caso, ripetere la procedura di accensione dall'inizio aspettando più a lungo dopo l'accensione della fiamma. Il dispositivo di sicurezza a termocoppia rapida interrompe automaticamente la mandata del gas in caso di spegnimento accidentale della fiamma. In caso di particolari condizioni locali di mandata del gas che rendono l'accensione difficoltosa, si consiglia di ripetere la procedura di accensione ruotando la manopola fino al minimo ( ).

• Regolare la fiamma in base alle esigenze di cottura. Sulla manopola di comando sono disponibili posizioni intermedie tra ( ) e

• Per spegnere la fiamma, ruotare la manopola di comando in posizione di arresto.

• Se il bruciatore si spegne accidentalmente, ruotare la manopola fino a "0", attendere un minuto e provare nuovamente ad accenderlo. PENTOLE Per un uso corretto dei bruciatori, scegliere pentole con le seguenti dimensioni:

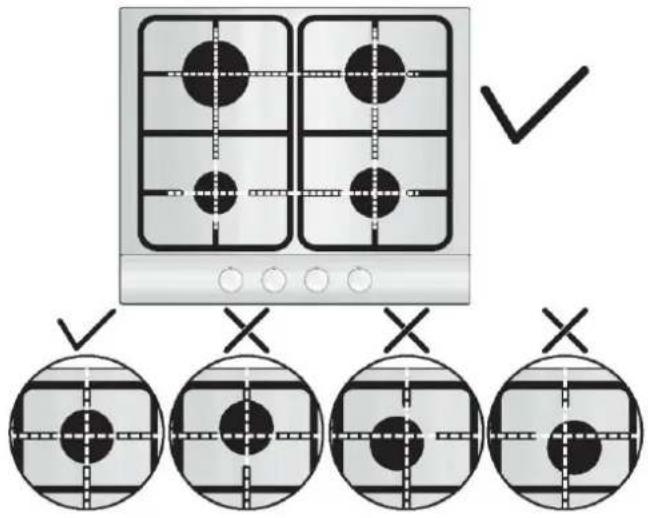

• Non adoperare pentole con un fondo curvo, scanalato o deformato. AVVERTENZA: se la fiamma si spegne accidentalmente, ruotare la manopola in posizione di spegnimento e attendere almeno 1 minuto prima della riaccensione. Se i rubinetti del gas si irrigidiscono nel corso degli anni, per ruotarli occorre lubrificarli. Tale operazione deve essere effettuata solo da tecnici qualificati.

• Le pentole in alluminio possono lasciare segni sul supporto della pentola smaltata. Questi segni sono facilmente rimovibili con un panno umido e un prodotto lievemente abrasivo. ALCUNI SUGGERIMENTI:

• Evitare di far bollire gli alimenti troppo intensamente. Questa operazione non riduce i tempi di cottura, ma provoca un'agitazione marcata degli alimenti che può ripercuotersi negativamente sul sapore.

PROTEZIONE E RISPETTO DELL'AMBIENTE

• Per risparmiare gas, accertarsi che le fiamme non fuoriescano dal fondo della pentola.

• Non utilizzare il bruciatore a gas con pentole vuote.

• Se possibile, coprire la pentola con un coperchio. Regolare la fiamma in modo che non sia più larga del diametro della pentola. Min 4 cm Max 100 cm Max 85 cm Min 40 cm MAX 2,5 mUTILIZZO 96 IT

ZONA IN VETROCERAMICA

L'uso di utensili di alta qualità è importante per ottenere risultati di cottura soddisfacenti:

• Adoperare sempre utensili da cucina di buona qualità, con la base spessa e totalmente piana.

• Accertarsi che la base della padella o della pentola sia asciutta.

• Adoperare pentole con diametro sufficientemente largo da coprire completamente la superficie dell'unità. Le informazioni seguenti faciliteranno la scelta di pentole con buone caratteristiche. Sull'etichetta, controllare il simbolo indicante se la pentola è compatibile con la vetroceramica. Acciaio inox: altamente consigliato, specialmente se la base è stratificata. La base stratificata unisce i vantaggi dell'acciaio inox (aspetto, durata e stabilità) con quelli dell'alluminio o del rame (conduzione del calore, distribuzione uniforme del calore). Alluminio: consigliato se il peso è elevato. Buona conducibilità. I residui di alluminio a volte sembrano graffi sul piano cottura, ma possono essere eliminati se puliti immediatamente. A causa del basso punto di fusione, non utilizzare alluminio sottile. Ghisa: utilizzabile, ma sconsigliata. Scarso rendimento. Può graffiare la superficie. Fondo in rame/ceramica: consigliabile se il peso è elevato. Buone prestazioni, anche se il rame può lasciare residui che possono sembrare graffi. I residui possono essere eliminati purché il piano cottura venga pulito immediatamente. Non lasciare bollire queste pentole fino ad asciugarsi. Il metallo surriscaldato può legarsi ai piani cottura in vetro. Una pentola di rame surriscaldata lascerà un residuo che produrrà macchie permanenti sul piano cottura. Smalto/porcellana: buone prestazioni solo se la base è piatta e lievemente liscia.

• Zona evidenziata: è operativa entro 3 secondi ed è adatta per una cottura costante, omogenea e sostenuta.

• Sprinter: la funzione Sprinter riduce i tempi di cottura fino al 15%. UTILIZZO

• Individuare il simbolo corrispondente alla zona di cottura da utilizzare.

• È preferibile regolare il calore al massimo fino al corretto riscaldamento, poi ridurlo fino alla regolazione desiderata per la cottura.

• La spia di accensione si illumina indicando che la zona termica è in funzione.

• Ogni zona è collegata a una spia di calore residuo collocata sul piano cottura. Si accende quando la temperatura della zona termica raggiunge e supera i 60 °C. Rimane accesa, anche se l'unità viene spenta, fino a quando la superficie non si è raffreddata.

• Per disattivare una zona termica, ruotare la manopola di comando corrispondente fino alla posizione "0".

• Posizioni: gli esempi seguenti sono forniti solo come guida. Una volta acquisita familiarità con l'uso del piano cottura, sarà possibile provare le regolazioni più adatte alle specifiche esigenze. Posizioni Alcuni suggerimenti

1-2 Molto bassa Per mantenere caldo un piatto, sciogliere burro e cioccolata ecc.

3-4 Bassa Cottura lenta, salse, stufati, budino di riso, uova in camicia ecc.

5-6 Moderata Fagioli, alimenti surgelati, frutta, bollitura dell'acqua ecc.

9-10 Alta Cottura più intensa, frittate, bistecche ecc.

PROTEZIONE E RISPETTO DELL'AMBIENTE

• Utilizzare pentole il cui diametro sia abbastanza largo da coprire completamente la superficie dell'unità: la dimensione della pentola non deve essere inferiore alla zona di riscaldamento. L'ideale sarebbe che il diametro della pentola fosse leggermente più ampio della superficie dell'unità, per sfruttare al meglio l'energia prodotta.

• Per ottimizzare l'efficienza del piano cottura, collocare la pentola al centro della zona di cottura.

• L'uso di un coperchio abbrevia i tempi di cottura e consente di risparmiare energia trattenendo il calore.

• Riducendo al minimo la quantità di liquidi o grassi, i tempi di cottura diminuiscono.

• Cominciare la cottura con un'impostazione alta e ridurla quando gli alimenti si sono riscaldati a sufficienza. ATTREZZATURE PER FORNI (in base al modello) Prima di utilizzare per la prima volta le attrezzature, è necessario pulirle. Lavarle con una spugna. Sciacquarle e asciugarle.

• RIPIANO: serve ad appoggiare piatti e tagli di carne quando si cucina con il grill. È dotata di guide in cui è possibile inserire il vassoio di gocciolamento. Grazie alla sua forma particolare, il ripiano resta sempre orizzontale, anche quando viene estratto completamente verso la parte anteriore del forno, evitando in tal modo il rischio che i piatti scivolino o si capovolgano.

• VASSOIO DI GOCCIOLAMENTO: raccoglie i succhi della carne e della griglia quando viene utilizzato il grill. È possibile farlo scorrere sotto il ripiano o collocarlo sopra. Se non viene utilizzato con il grill, il vassoio di gocciolamento non deve essere lasciato nel forno durante l'uso. Non adoperare mai il vassoio di gocciolamento per gli arrosti, altrimenti si producono fumi e schizzi di grasso, e il forno si macchia velocemente.

• VASSOIO DA PASTICCERIA: deve essere collocato sul ripiano. Serve alla cottura di pasticcini, biscotti, meringhe ecc. Il vassoio da pasticceria non deve mai essere collocato direttamente sul fondo del forno.

• GIRARROSTO: è costituito da uno spiedo e un manico, due forchette e un supporto per lo spiedo. Quando il forno è in uso, rimuovere gli accessori inutilizzati.

• Tiene il forno acceso per un tempo compreso tra 1 e 120 minuti, con avvio immediato e arresto automatico. Allo scadere del tempo, il timer interrompe automaticamente l'alimentazione elettrica del forno.

• Il forno può essere utilizzato senza programmazione. In questo caso, basta ruotare la manopola di comando in posizione Mano . Nota: per impostare un tempo, ruotare la manopola in senso orario fino al segno dei 120 minuti e poi riportarla sul tempo di cottura desiderato.

MOLTO IMPORTANTE: il forno e la lavastoviglie non possono essere utilizzati contemporaneamente. Per utilizzare il forno, è necessario chiudere la lavastoviglie. IMPORTANTE: tenere sempre lontani i bambini dall'elettrodomestico Trio mentre viene utilizzato. Se l'elettrodomestico Trio è dotato di coperchio, sollevarlo prima dell'uso. METODI DI COTTURA (in base al modello)

• Cottura ventilata : è preferibile adoperare questo metodo per pollame, pasticceria, pesce e verdure. Il calore penetra meglio negli alimenti e i tempi di cottura e preriscaldamento si riducono. È possibile cucinare diverse pietanze contemporaneamente, con o CONSIGLI

SCELTA DEGLI UTENSILI

ZONEUTILIZZO 97 IT senza la stessa preparazione, in una o più posizioni. Questo metodo di cottura è caratterizzato da una distribuzione uniforme del calore e gli odori non si mescolano. Quando si cuociono più pietanze contemporaneamente, prolungare la cottura di circa 10 minuti.

• Grill : viene utilizzata la resistenza superiore. Ideale per grigliate miste, kebab e piatti gratinati. La resistenza diventa calda dopo 5 minuti di preriscaldamento.

• Grill + Girarrosto : viene utilizzata la resistenza superiore assieme al girarrosto, per esaltare il sapore dell'arrosto tradizionale. Togliere tutti gli accessori dal forno. Collocare il vassoio di sgocciolamento sul fondo del forno. Infilzare con lo spiedo la pietanza da cuocere e collocarla al centro tra le due forchette. Inserire lo spiedo nella staffa e far scorrere la staffa e lo spiedo sul secondo livello. L'estremità dello spiedo, quindi, sarà rivolta verso la feritoia del meccanismo di azionamento. Inserire lo spiedo nel meccanismo di azionamento.

• Statico + Girarrosto : viene utilizzato il girarrosto assieme alla cottura a convezione. Consente di ridurre i tempi di cottura. È importante, tuttavia, che il ripiano venga collocato con le guide capovolte, rivolte verso l'alto, con il vassoio di gocciolamento sopra.

• La funzione COOK LIGHT consente di cucinare in maniera più sana, riducendo la quantità di olio o grasso necessaria. La combinazione di resistenze a ciclo pulsante garantisce risultati ottimali per la cottura di pane o dolci.

• Statico : viene utilizzata sia la resistenza superiore che quella inferiore. Preriscaldare il forno per circa 10 minuti. Questo metodo è ideale per gli arrosti e la cottura tradizionale. Per rapprendere carni rosse, roast beef, coscia di vitello, selvaggina, pane, alimenti avvolti in carta stagnola (cartoccio), pasta sfoglia. Collocare l'alimento e il relativo piatto su un ripiano in posizione centrale.

• Ruotare la manopola di regolazione sul metodo di cottura richiesto e impostare una temperatura:

Cook Light Temperatura da 65 a 250 °C Cottura ventilata Temperatura da 65 a 250 °C *** Collaudato in conformità alla norma CENELEC EN 60350-1 per la definizione della classe energetica.

• Ruotare la manopola del timer dell'interruttore sulla posizione della mano o su una durata di programmazione.

• La spia luminosa del regolatore indica che il termostato è in funzione. Si accende e si spegne regolarmente durante il tempo di cottura.

CONSIGLI PER LA COTTURA

CARNE: È preferibile salare la carne solo dopo la cottura, perché il sale favorisce gli schizzi di grasso. In caso contrario, il forno si sporca e produce molto fumo. I tagli di carne bianca, di maiale, di vitello e di agnello e il pesce possono essere collocati nel forno freddo. Il tempo di cottura è superiore rispetto al forno preriscaldato, ma la cottura della parte centrale risulta migliore perché il calore ha più tempo per penetrare.

IL CORRETTO PRERISCALDAMENTO È FONDAMENTALE PER

CUOCERE PERFETTAMENTE LA CARNE ROSSA. TORTE, PASTICCINI E BISCOTTI: Evitare l'uso di stampi lucidi perché riflettono il calore e possono rovinare le torte. Se le torte si rosolano troppo rapidamente, coprirle con carta oleata o una pellicola di alluminio. Attenzione: il modo corretto di usare la pellicola è con il lato lucido verso l'interno. In caso contrario, il calore viene riflesso dalla superficie lucida e non penetra nella torta. Non aprire lo sportello nei primi 20-25 minuti di cottura, altrimenti il pan di Spagna, i soufflé, le brioche, ecc. tenderanno ad appiattirsi. Per controllare se una torta è cotta, pungere il centro con la lama di un coltello o con un ferro da maglia. Se la lama esce pulita e asciutta, la torta è pronta e si può arrestare la cottura. Se la lama esce umida o sporca di pezzi di torta, proseguire la cottura riducendo lievemente il livello del termostato in modo che la cottura termini senza bruciature. Le seguenti istruzioni sono fornite solo come guida. È possibile apportare variazioni in base all'esperienza o al gusto personale. Tempi di preriscaldamento: 20 minuti tra 210 e 250 °C 15 minuti tra 140 e 190 °C 10 minuti tra 65 e 115 °C QUANTITÀ PIETANZA Temperatura del forno in

Posizione del ripiano dal basso Tempo di cottura in minuti PESCE Trota

120 / 150 2 kg Spezzatino di vitello 170 / 190

Coscia di agnello 150 / 160

Coscia di montone 150 / 160

PASTICCERIA Torta di grano saraceno

PROTEZIONE E RISPETTO DELL'AMBIENTE

Se possibile, evitare di preriscaldare il forno e provare sempre a riempirlo. Aprire lo sportello del forno il meno possibile per evitare la dispersione dl calore. Per ottenere un significativo risparmio energetico, spegnere il forno 5-10 minuti prima della fine del tempo di cottura e utilizzare il calore residuo che il forno continua a produrre. Mantenere le guarnizioni pulite e in ordine per evitare la dispersione del calore all'esterno della cavità.USO DELLA LAVASTOVIGLIE 98 IT

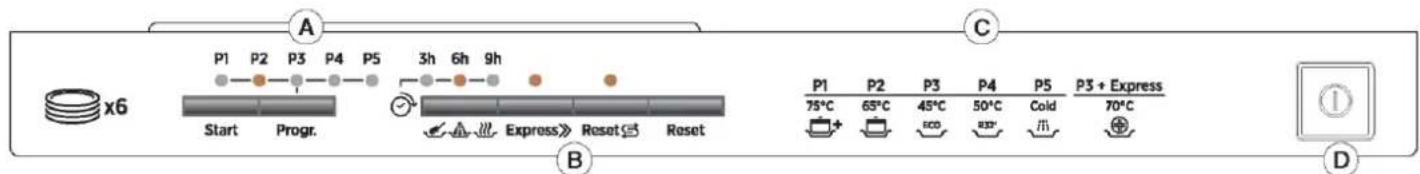

COMANDI DELLA LAVASTOVIGLIE

A Spie luminose della selezione del programma B Pulsante di selezione del programma C Descrizione del programma D Pulsante di accensione/spegnimento SELEZIONE DEI PROGRAMMI E DELLE FUNZIONI SPECIALI La lavastoviglie e il forno non possono essere utilizzati contemporaneamente. Impostazione di un programma Aprire lo sportello e premere il pulsante di accensione/spegnimento; i 4 LED di selezione del programma cominciano a lampeggiare. - Impostare il programma desiderato premendo il pulsante di selezione del programma; il LED del programma scelto si accende (2 LED per il programma COLD RINSE). - Chiudere lo sportello (dopo il segnale acustico); il programma scelto si avvia automaticamente.

USO DELLA LAVASTOVIGLIE

Apertura dello sportello Afferrare la maniglia nel pannello frontale e tirarla. Se la macchina viene aperta mentre è in funzione, un dispositivo di sicurezza elettrico spegne tutto automaticamente. Per il corretto funzionamento, lo sportello non deve essere aperto mentre la macchina è in funzione. Chiusura lo sportello Inserire il cestello all'interno della cavità. Accertarsi che l'irroratore sia libero di ruotare e non sia ostruito da posate, stoviglie o pentole. Chiudere lo sportello, premendolo per accertarsi che sia ben chiuso. Interruzione di un programma Si sconsiglia di aprire lo sportello mentre è in corso un programma, soprattutto durante la fase di lavaggio principale e l'asciugatura finale. L'elettrodomestico, tuttavia, si arresta automaticamente all'apertura dello sportello. Quando lo sportello viene richiuso, il programma continua automaticamente. Per modificare o annullare un programma in esecuzione, effettuare la procedura seguente:

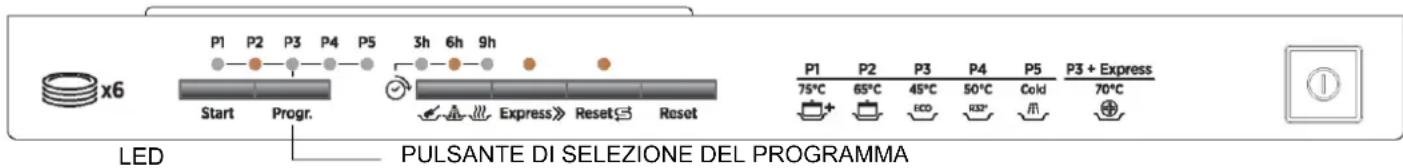

• Tenere premuto il pulsante di "SELEZIONE DEL PROGRAMMA" per almeno 5 secondi. Le singole spie del programma si accenderanno e spegneranno e verranno emessi in sequenza alcuni segnali acustici.

• Il programma in corso sarà annullato e tutte le spie del programma lampeggeranno. Prima di avviare un nuovo programma, accertarsi che ci sia ancora del detersivo nell'erogatore. Se necessario, ricaricare l'erogatore. ATTENZIONE: se lo sportello viene aperto durante la fase di asciugatura, si attiva un segnale acustico intermittente per segnalare che il ciclo non è ancora terminato. La fine del programma sarà indicata con un segnale acustico (se non è disattivato) della durata di 5 secondi che si ripete per 3 volte a intervalli di 30 secondi. La spia del programma selezionato (2 spie per il programma "COLD RINSE") inizierà a lampeggiare. A questo punto, sarà possibile togliere le stoviglie appena lavate e spegnere la lavastoviglie premendo il pulsante di "ACCENSIONE/SPEGNIMENTO" oppure effettuare un nuovo carico per un altro ciclo di lavaggio. L'allarme di fine programma può essere disattivato come indicato di seguito: IMPORTANTE La lavastoviglie deve essere SEMPRE spenta prima di iniziare questa procedura.

1. Tenere premuto il pulsante di "SELEZIONE DEL

PROGRAMMA" e contemporaneamente accendere la lavastoviglie premendo il pulsante di "ACCENSIONE/SPEGNIMENTO" (verrà emesso un breve segnale acustico).

2. Tenere premuto il pulsante di "SELEZIONE DEL

PROGRAMMA" per almeno 15 secondi (durante questo periodo verranno emessi 2 segnali acustici).

3. Rilasciare il pulsante quando viene emesso il secondo segnale

acustico (si accendono le 3 spie di "SELEZIONE DEL PROGRAMMA").

4. Premere nuovamente lo stesso pulsante: le 3 spie luminose

(che indicano che l'allarme è attivato) inizieranno a lampeggiare (per indicare che l'allarme è disattivato).

5. Per confermare la nuova impostazione, spegnere la

lavastoviglie premendo il pulsante di "ACCENSIONE/SPEGNIMENTO". Per riattivare l'allarme, seguire la stessa procedura.

AVVERTENZA! Se si verifica un problema, spegnere la lavastoviglie premendo il pulsante di accensione/spegnimento e ricominciare la procedura dall'inizio.USO DELLA LAVASTOVIGLIE 99 IT Memorizzazione dell'ultimo programma utilizzato L'ultimo programma utilizzato può essere memorizzato effettuando la seguente procedura: IMPORTANTE La lavastoviglie deve essere SEMPRE spenta prima di iniziare questa procedura.

1. Tenere premuto il pulsante di "SELEZIONE DEL

PROGRAMMA" e contemporaneamente accendere la lavastoviglie premendo il pulsante di accensione/spegnimento (verrà emesso un breve segnale acustico).

2. Tenere premuto il pulsante di "SELEZIONE DEL

PROGRAMMA" per almeno 30 secondi (durante questo periodo verranno emessi 3 segnali acustici).

3. Rilasciare il pulsante quando viene emesso il TERZO segnale

acustico (lampeggeranno tutte le spie).

4. Premere nuovamente lo stesso pulsante: la spia lampeggiante

(memorizzazione disattivata) smette di lampeggiare e rimane accesa (memorizzazione attivata).

5. Per confermare la nuova impostazione, spegnere la

lavastoviglie premendo il pulsante di "ACCENSIONE/SPEGNIMENTO". Per disabilitare la memorizzazione, seguire la stessa procedura.

AVVERTENZA! Se si verifica un problema, spegnere la lavastoviglie premendo il pulsante di accensione/spegnimento e ricominciare la procedura dall'inizio. In caso di interruzione dell'alimentazione durante il funzionamento della lavastoviglie, una memoria speciale memorizza il programma selezionato e continua da dove è stato interrotto al ripristino dell'alimentazione. Attenzione: la lavastoviglie è dotata di un dispositivo di sicurezza che in caso di anomalie impedisce le fuoriuscite svuotando l'acqua in eccesso. Segnali di guasto Durante un programma, se si verifica un malfunzionamento o un'anomalia, il LED corrispondente al ciclo scelto (2 LED per il programma COLD RINSE) lampeggeranno rapidamente e verrà emesso un segnale acustico. In questo caso, spegnere la lavastoviglie premendo il pulsante di accensione/spegnimento. Accertarsi che il rubinetto del tubo dell'acqua sia aperto, che il tubo di scarico non sia piegato e che il sifone o i filtri non siano intasati, e impostare nuovamente il programma scelto. Se l'anomalia non scompare, rivolgersi all'assistenza tecnica. Importante! Per garantire il corretto funzionamento del dispositivo di sicurezza che impedisce le fuoriuscite, si raccomanda di non spostare né inclinare la lavastoviglie durante l'uso. Se è necessario spostare o inclinare la lavastoviglie, accertarsi innanzitutto che il ciclo di lavaggio sia terminato e che non rimanga acqua nella vasca.

OPERAZIONI PRELIMINARI E PULIZIA DEL

FILTRO Il sistema di filtraggio è costituto da: - Una tazza filtrante centrale che intrappola le particelle di cibo più grandi. - Un filtro piatto che filtra continuamente l'acqua di lavaggio. - Un microfiltro, collocato sotto il filtro piatto, che intrappola le particelle di cibo più piccole per garantire un risciacquo perfetto. Per ottenere risultati ottimali, il filtro deve essere controllato e pulito dopo ogni lavaggio. Per rimuovere il filtro basta afferrare la maniglia e sollevarlo. Rimuovere il filtro piatto e lavare l'intera unità sotto un getto d'acqua. Se necessario, è possibile utilizzare una spazzola di piccole dimensioni. Per facilitare la pulizia, la tazza centrale è semplicemente appoggiata sulla parte superiore. La lavastoviglie è dotata di un microfiltro autopulente che deve essere controllato più o meno ogni 15 giorni. È preferibile controllare dopo ogni lavaggio che la tazza centrale e il filtro piatto non siano intasati. NOTA: dopo aver pulito i filtri, accertarsi che siano stati rimontati correttamente, un o dentro l'altro, e che il filtro piatto sia stato collocato correttamente sulla parte inferiore della lavastoviglie. Se il filtro viene montato in maniera errata, l'efficienza dell'elettrodomestico potrebbe diminuire. Importante: non utilizzare mai la lavastoviglie senza filtro. La lavastoviglie non necessita di cure particolari, poiché la vasca è autopulente. - Pulire regolarmente le guarnizioni dello sportello per rimuovere tracce di cibo o brillantante. - Si raccomanda la pulizia della lavastoviglie per rimuovere sporco o depositi di calcare. Consigliamo di effettuare periodicamente un ciclo di lavaggio utilizzando prodotti specifici per la pulizia delle lavastoviglie. Durante qualsiasi operazione di pulizia, la lavastoviglie deve essere vuota. - Se, nonostante i fi ltri siano puliti periodicamente, si nota che piatti

pentole non sono lavati o sciacquati adeguatamente, cont rollare che gli ugelli del braccio rotante siano liberi da ostruzio ni. Nel caso siano ostruiti, pulirli come segue:

1. Rimuovere il braccio rotante tirando verso l'alto;

2. Lavare il braccio rotante sotto un getto d'acqua per eliminare

le ostruzioni presenti negli ugelli.

3. Una volta terminato, rimontare il braccio rotante nella posizio

originaria. Avvertenza: Non utilizzare oggetti che possano deformare gli ugelli. Pulizia dell'interno dell'elettrodomesticoUTILIZZO 100 IT

CARICAMENTO DELLE STOVIGLIE

Il cestello è stato progettato accuratamente per semplificare il caricamento. Per ottimizzare il lavaggio, rimuovere i detriti dalle stoviglie (ossa, stuzzicadenti, resti di carne e verdure) per evitare ostruzioni nei filtri, nell'uscita dell'acqua e nell'ugello del braccio di lavaggio che riducono l'efficienza del lavaggio. Attenzione! Per evitare lesioni causate da posate con lame o punte affilate, collocare le posate con i manici rivolti verso l'alto. CARICAMENTO DI 6 COPERTI (EN 60436)

A- 6 bicchieri B- 6 piatti da dessert C- 6 piattini D- Ciotola piccola E- 6 tazze da tè o caffè F- 6 piatti piani G- 6 piatti fondi H- Ciotola media I- Piatto da portata L- Posate

CARICAMENTO DI 4 COPERTI

PIÙ CASSERUOLE Casseruole, insalatiere, zuppiere, coperchi ecc. possono essere caricati sul cestello. È preferibile collocare le posate nell'apposito cestello. Le posate con manici stretti devono essere collocate con i manici verso l'alto, per evitare che cadano attraversando il fondo del cestello e che blocchino il braccio di lavaggio. Non collocare nel cestello coperchi con maniglie in legno o fissati con resina.

CARICAMENTO DEL DETERSIVO

È particolarmente importante utilizzare detersivi appositi per lavastoviglie (in polvere, liquidi o in pastiglie). I detersivi inadatti (ad es. detersivi per lavaggio a mano) non contengono gli ingredienti adeguati per l'uso nelle lavastoviglie e riducono l'efficienza dell'elettrodomestico. Lavaggio normale

L'erogatore del detersivo è collocato all'interno dello sportello. Il coperchio dell'erogatore deve essere chiuso prima di ogni lavaggio. Per aprirlo, basta premere il fermo. Al termine di ogni ciclo di lavaggio, il coperchio si apre ed è pronto per l'utilizzo successivo della lavastoviglie. La quantità di detersivo da utilizzare dipende dalla quantità di sporco delle stoviglie e dal tipo di lavaggio. Normalmente, è consigliabile una dose di 15 g. Se l'acqua è dura o le stoviglie sono particolarmente sporche, caricare 25 g. Dopo aver versato il detersivo nell'erogatore, chiudere il coperchio, dal momento che non tutti i detersivi sono uguali e le istruzioni sulle confezioni di detersivo possono variare. Tenere presente che una quantità insufficiente di detersivo non pulisce adeguatamente le stoviglie, mentre una quantità eccessiva di detersivo non solo non migliora i risultati, ma costituisce uno spreco. Per contribuire a limitare i danni ambientali, non adoperare detersivo in quantità eccessiva. Lavaggio intensivo Quando si utilizza il programma di lavaggio intensivo, aggiungere una seconda dose di detersivo di circa 15 g (1 cucchiaio da minestra). Questa dose supplementare deve essere collocata nel serbatoio piccolo (v. immagine).

RIEMPIMENTO DELL'EROGATORE DEL

BRILLANTANTE L'erogatore del brillantante (B) è collocato a destra dell'erogatore del detersivo e ha una capacità di circa 130 ml. Aprire il coperchio e versare una quantità di liquido sufficiente, che durerà diversi lavaggi. Evitare sovraccarichi. Chiudere il coperchio. Questo additivo, che viene erogato automaticamente durante l'ultimo ciclo di lavaggio, contribuisce all'asciugatura rapida delle stoviglie ed evita la formazione di macchie. È sempre preferibile utilizzare il brillantante. Controllare il livello del brillantante tramite la finestrella (A) collocata al centro degli erogatori. PIENO - Scuro VUOTO - Chiaro REGOLAZIONE DEL BRILLANTANTE (da 1 a 4) Il comando del regolatore (B) è collocato sotto l'indicatore e può essere ruotato con il dito; la posizione consigliata è "3". La durezza dell'acqua può essere valutata in base alle incrostazioni o al livello di asciugatura. Per ottenere risultati ottimali, quindi, è importante regolare correttamente il dosaggio del brillantante. Dopo il lavaggio: Se appaiono striature sulle stoviglie, ridurre la quantità di una posizione. Se si osservano macchie biancastre, aumentare la quantità di una posizione.

CARICAMENTO DEI SALI

La lavastoviglie è dotata di un addolcitore che elimina la calce dall'acqua che potrebbe produrre depositi di calcare e danneggiare la lavastoviglie. Sul fondo della lavastoviglie è collocato un erogatore di sali per la rigenerazione dell'addolcitore. L'elemento filtrante dell'addolcitore deve essere ricaricato con sali prodotti appositamente per le lavastoviglie. Questi sali possono sono reperibili in commercio come granuli o pastiglie.

Per aggiungere i sali, svitare il tappo dell'erogatore dei sali sulla parte inferiore e riempire l'erogatore. Durante questa operazione, anche se fuoriesce un po' d'acqua, continuare ad aggiungere i sali fino a riempire l'erogatore, eliminare i sali dalla filettatura e stringere nuovamente il tappo. Se la lavastoviglie non deve essere adoperata immediatamente, impostare il programma Cold Rinse ("Eco+Rapid, 2 LED") in modo che la soluzione salina in eccesso venga scaricata dalla vasca di lavaggio. L'erogatore dei sali ha una capacità di 1,5 kg per un uso efficiente dell'elettrodomestico, e deve essere riempito di tanto in tanto in base alla regolazione dell'addolcitore dell'acqua. Il decalcificatore deve essere regolato in base alla tabella e alle istruzioni consultabili nella pagina seguente. NOTA: è necessario aggiungere acqua fino a quando l'erogatore non trabocca. Utilizzare la lavastoviglie solo dopo aver riempito completamente l'erogatore dei sali.UTILIZZO 101 IT Regolazione dell'addolcitore dell'acqua con programmatore elettronico L'addolcitore per acqua può trattare acqua con un livello di durezza fino a 60 °Fh (classificazione francese) o 33 °Dh (classificazione tedesca) e 5 impostazioni. Le impostazioni sono elencate nella tabella seguente: Livello Durezza dell'acqua Durezza dell'acqua Uso di sali rigeneranti Impostazione dell'addolcitore dell'acqua °fH (gradi francesi) °dH (gradi tedeschi)

Spie 1+2+3+4 IMPORTANTE La lavastoviglie deve essere SEMPRE spenta prima di iniziare questa procedura.

1. Tenere premuto il pulsante di "SELEZIONE DEL PROGRAMMA" e contemporaneamente accendere la lavastoviglie premendo il

pulsante di "ACCENSIONE/SPEGNIMENTO" (verrà emesso un breve segnale acustico).

2. Tenere premuto il pulsante di "SELEZIONE DEL PROGRAMMA" per almeno 5 secondi FINO A QUANDO verrà emesso un segnale

acustico. Alcune spie di "SELEZIONE DEL PROGRAMMA" si accendono per indicare il livello di impostazione attuale dell'addolcitore dell'acqua. 3. Premere nuovamente lo stesso pulsante per selezionare il livello dell'addolcitore richiesto: ad ogni pressione del pulsante si accende una spia (il livello dell'addolcitore dell'acqua è indicato dal numero di spie accese). Per il livello 5, lampeggiano 4 spie, per il livello 0 tutte le spie sono spente.

4. Per confermare la nuova impostazione, spegnere la lavastoviglie premendo il pulsante di "ACCENSIONE/SPEGNIMENTO".

AVVERTENZA! Se si verifica un problema, spegnere la lavastoviglie premendo il pulsante di accensione/spegnimento e ricominciare la procedura dall'inizio (Passo 1).

PROGRAMMA DI LAVAGGIO

Informazioni per il confronto generale dei programmi per i laboratori di prova Riferimenti alla norma EN 60436:

2) Regolazione lucentezza: "4"

3) Quantità di detersivo: 4 g per prelavaggio, 10 g per lavaggio.

I valori indicati per i programmi, ad esclusione del lavaggio Eco, sono solamente a scopo indicativo.

• I valori sono misurati in laboratorio in conformità alla norma europea EN 60436

- la fase di rigenerazione si svolge al termine del ciclo di lavaggio. - la quantità d'acqua consumata nella fase di rigenerazione è di circa 4 litri, con un aumento del consumo di energia di circa 1Wh e una durata del ciclo di 3 minuti. - la frequenza della rigenerazione dipende dalle impostazioni dell'utente, effettuate in base alla durezza dell'acqua. - per il ciclo Eco, la frequenza relativa alle posizioni impostate è indicata nella tabella qui sotto: Posizioni Frequenza 0 mai

1 ogni 1 ciclo102 IT Programma Descrizione Lista di controllo Contenuto del programma Durata Detersivo per l'ammollo Detersivo per il lavaggio Pulizia del filtro Controllo dell'erogatore del brillantante Controllo dell'erogatore di sali Prelavaggio a caldo Prelavaggio a freddo Lavaggio principale Primo risciacquo Secondo risciacquo a freddo Risciacquo con brillantante Con acqua fredda Universale Una volta al giorno: pentole con sporco normale e altri oggetti lasciati tutto il giorno in attesa del lavaggio 65 °C

Hygiene+ Una volta al giorno: pentole molto sporche e altri oggetti lasciati tutto il giorno in attesa del lavaggio. 75 °C

Eco Programma standard per stoviglie con sporco normale (il più efficiente in termini di consumo combinato di acqua e corrente per questo tipo di stoviglie). Programma standardizzato secondo la norma EN 60436. 45 °C 193 Rapid 32' Lavaggio rapido per stoviglie da lavare subito dopo il pasto. Carico di lavaggio di 4/6 persone. 50 °C 32 Prelavaggio a freddo Breve prelavaggio a freddo per oggetti lasciati nella lavastoviglie fino a quando non si è pronti per il lavaggio a pieno carico.

UTILIZZO - Per eseguire un programma di lavaggio con un carico completo di stoviglie, caricare correttamente la macchina dopo ogni pasto ed effettuare un prelavaggio a freddo tra un carico e l'altro per eliminare le macchie e rimuovere i residui di cibo più grandi. - Ottimizzare il consumo di energia, tempo, detersivo e acqua effettuando lavaggi a pieno carico. - Sciacquare le stoviglie prima del lavaggio causa maggiori consumi di acqua ed energia, e non è consigliato. - Il lavaggio in lavastoviglie normalmente comporta un consumo di acqua ed energia inferiore rispetto al lavaggio a mano quando la lavastoviglie è utilizzata seguendo le istruzioni d'uso.

1) Collocare le stoviglie a faccia in giù.

2) Cercare di collocare le stoviglie in modo che non si tocchino tra loro. Se le stoviglie sono caricate correttamente, i risultati saranno migliori. 3) Prima di collocare le stoviglie nella lavastoviglie, rimuovere eventuali residui di cibo (ossa, gusci, pezzi di carne o verdura, fondi di caffè, bucce di frutti, cenere di sigaretta ecc.) che potrebbero ostacolare il deflusso e ostruire i getti del braccio di lavaggio.

4) Dopo aver caricato le stoviglie, accertarsi che il braccio di lavaggio possa ruotare liberamente.

5) Pentole e altre stoviglie sporche di particelle di cibo particolarmente ostinate o residui di cibo bruciato devono essere lasciate in ammollo in acqua e detersivo per lavastoviglie.

6) Per lavare correttamente l'argento:

a) - Sciacquare l'argento subito dopo l'uso, soprattutto se è sporco di maionese, uova, pesce ecc. b) - Non cospargerlo di detersivo. c) - Tenerlo separato dagli altri metalli. Si desidera arrestare la lavastoviglie per collocare altre stoviglie durante un lavaggio. Aprire lo sportello, inserire le stoviglie e chiudere lo sportello; la macchina si riavvierà automaticamente. COSA NON LAVARE... Tenere presente che non tutte le stoviglie sono adatte al lavaggio in lavastoviglie. Tenere sempre presente che la lavastoviglie non deve essere utilizzata per il lavaggio di oggetti in termoplastica, posate con manici di legno o di plastica, casseruole con manici di legno, oggetti di alluminio, cristallo e vetro piombato, salvo diverse indicazioni. Alcune decorazioni possono sbiadirsi. Prima di caricare tutte le stoviglie, quindi, è preferibile lavare uno solo degli oggetti di questi tipo in modo da accertarsi che altri oggetti simili non si sbiadiscano. È preferibile, inoltre, non collocare nella lavastoviglie posate d'argento con manici in acciaio non inossidabile, in quanto potrebbero reagire chimicamente tra loro. NOTA: quando si acquistano stoviglie o posate nuove, accertarsi sempre che possano essere lavate in lavastoviglie. DOPO L'USO: dopo ogni lavaggio, chiudere il rubinetto di mandata dell'acqua della lavastoviglie e spegnerla premendo il pulsante di accensione/spegnimento. Se la lavastoviglie non verrà utilizzata per un certo periodo di tempo, è preferibile adottare le seguenti precauzioni: 1 - Effettuare un programma di lavaggio senza stoviglie, per sgrassare la macchina.

2 - Estrarre la spina.

3 - Chiudere il rubinetto di mandata dell'acqua.

4 - Riempire l'erogatore del brillantante.

5 - Lasciare lo sportello lievemente socchiuso.

6 - Lasciare pulita la parte interna della macchina.

7 - Se la macchina deve essere lasciata in un luogo dove la temperatura è inferiore a 0 °C, l'acqua rimasta nell'erogatore potrebbe congelarsi. È preferibile, quindi, aumentare la temperatura oltre 0 °C circa 24 ore prima di riutilizzare la macchina.

• Prima di effettuare qualunque operazione di pulizia, è necessario:

• Scollegare l'elettrodomestico dalla rete elettrica e attendere che tutte le parti calde si raffreddino.

• Non adoperare mai detersivi abrasivi o corrosivi, sostanze sbiancanti o acidi. Evitare l'uso di sostanze acide o alcaline (limone, aceto ecc.) sulle parti smaltate, verniciate o di acciaio inox.

• PARTI SMALTATE: Per la pulizia di oggetti smaltati, verniciati o cromati, utilizzare acqua calda saponata o un detersivo non caustico. Per l'acciaio inox utilizzare una soluzione detergente appropriata.

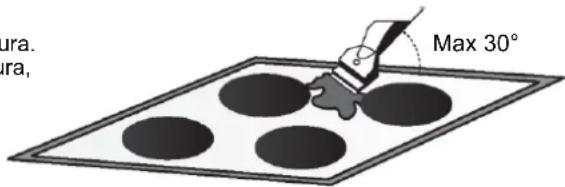

• PIANO COTTURA IN VETROCERAMICA Non utilizzare una spugna troppo bagnata. È preferibile tenere lontano dal piano cottura tutte le sostanze che possono fondersi, ad es. oggetti in plastica, zucchero o prodotti a base di zucchero. Manutenzione: - Versare alcune gocce di prodotto detergente specifico sulla superficie del piano cottura. - Strofinare eventuali macchie ostinate con un panno morbido o carta da cucina inumidita. - Strofinare la superficie con un panno morbido o carta da cucina finché è pulita. - Non adoperare mai detergenti abrasivi, pagliette metalliche o attrezzi appuntiti per pulire lo sportello di vetro del forno, altrimenti il vetro potrebbe frantumarsi. Macchie ostinate: - Versare alcune gocce di prodotto detergente specifico sulla superficie del piano cottura. - Grattare la macchia con un raschietto, tenendolo inclinato di 30° rispetto al piano cottura, fino rimuoverla completamente. - Strofinare la superficie con un panno morbido o carta da cucina finché è pulita. - Ripetere l'operazione, se necessario. Un raschietto con lama affilata non danneggia la superficie se mantenuto inclinato di 30°. Non lasciare il raschietto con lama affilata alla portata dei bambini. Qualche suggerimento: La pulizia frequente lascia uno strato protettivo essenziale per prevenire graffi e usura. Accertarsi che la superficie sia pulita prima di riutilizzare il piano cottura. Eventuali macchie lasciate dall'acqua possono essere pulite con qualche goccia di aceto o succo di limone. Strofinare con un po' di carta assorbente e qualche goccia di detergente liquido specifico. Anche se la superficie in vetroceramica resiste allo sfregamento dei contenitori a fondo piatto, è sempre preferibile sollevarli per spostarli da una zona all'altra. PULIZIA

• ILLUMINAZIONE DEL FORNO La lampadina e il coperchio sono realizzati con un materiale resistente alle alte temperature: 230 V~, attacco E14, 15 W, temperatura minima 300 °C. Sostituzione della lampadina: scollegare l'alimentazione elettrica dal forno prima di tentare la sostituzione della lampadina. Attendere che il forno si raffreddi prima di effettuare qualunque operazione. Per sostituire una lampadina difettosa basta svitare il coperchio di vetro, svitare la lampadina, sostituirla con una lampadina dello stesso tipo e riavvitare il coperchio di vetro protettivo. Questo prodotto contiene una sorgente luminosa di classe di efficienza energetica G.

• ACCESSORI Ripiano del forno e vassoio da pasticceria: non pulire il ripiano del forno con prodotti abrasivi duri, pagliette in acciaio o utensili affilati. Basta usare un panno imbevuto di acqua calda saponata e strizzato. Sciacquare con acqua pulita e asciugare. Vassoio di gocciolamento: dopo l'uso del grill, rimuovere il vassoio di gocciolamento dal forno e versare il grasso in un contenitore. Lavare e sciacquare il vassoio di gocciolamento in acqua molto calda, utilizzando spugna e detersivo. In presenza di cibo appiccicoso che non va via, immergerlo in acqua saponata. Il vassoio di gocciolamento può essere pulito in lavastoviglie. Non collocare mai il vassoio di gocciolamento nel forno se è ancora sporco.

• VETRO DELLO SPORTELLO DEL FORNO È preferibile pulire il vetro dello sportello del forno con carta assorbente dopo ogni ciclo di cottura. In caso di macchie ostinate, il vetro può essere pulito con spugna e detergente.

• SPORTELLO DEL FORNO: Lo sportello del forno può essere pulito in posizione o smontato. Per rimuovere lo sportello, effettuare le seguenti operazioni: . Aprire completamente lo sportello. . Sbloccare i ganci. . Tirare lo sportello verso l'alto, chiudendolo parzialmente fino a liberarlo. Per rimontarlo, riposizionare con attenzione le cerniere. La tacca inferiore ne facilita il montaggio. Collocare lo sportello sui supporti e montare le cerniere nella loro posizione iniziale.

• BRUCIATORI A GAS: I bruciatori possono essere puliti con acqua saponata. Per ripristinare la loro lucentezza originale, utilizzare un prodotto per la pulizia dell'acciaio inox per uso domestico. Dopo la pulizia, asciugare i bruciatori e rimontarli. È importante che i bruciatori siano rimontati correttamente. Griglie e bruciatori cromati Le griglie e i bruciatori cromati tendono a scolorirsi con l'uso. Ciò non compromette la funzionalità del piano cottura.

• Attenzione: evitare l'ingresso di acqua nei bruciatori. Il centro assistenza post-vendita può fornire i ricambi necessari.

• COPERCHIO: dopo che l'elettrodomestico Trio si è raffreddato, il coperchio può essere pulito con acqua saponata e asciugato con un panno pulito. Prima di sollevare il coperchio, togliere eventuali oggetti appoggiati che potrebbero causare fuoriuscite.

• GESTIONE DEI RIFIUTI E PROTEZIONE DELL'AMBIENTE Sull'elettrodomestico è riportato il simbolo di conformità alla direttiva europea 2012/19/CE relativa allo smaltimento di rifiuti di apparecchiature elettriche ed elettroniche. I rifiuti di apparecchiature elettriche ed elettroniche contengono sostanze inquinanti per l'ambiente e componenti basilari riutilizzabili. È fondamentale che i rifiuti di apparecchiature elettriche ed elettroniche siano sottoposti a trattamenti specifici per rimuovere e smaltire correttamente i materiali inquinanti e recuperare tutti i materiali riciclabili. Osservando alcune regole basilari, tutti possono contribuire a evitare danni ambientali causati dai rifiuti di apparecchiature elettriche ed elettroniche: - I rifiuti di apparecchiature elettriche ed elettroniche non devono essere gestiti come rifiuti domestici. - I rifiuti di apparecchiature elettriche ed elettroniche devono essere conferiti in aree di raccolta dedicate, gestite a livello municipale o da una società registrata. In molti paesi potrebbe essere disponibile il prelievo a domicilio per i rifiuti di apparecchiature elettriche ed elettroniche di grandi dimensioni. Quando si acquista un nuovo elettrodomestico, quello vecchio può essere restituito al rivenditore che è tenuto ad accettarlo gratuitamente, purché sia di tipo equivalente e abbia le stesse funzioni di quello acquistato.

PROTEZIONE E RISPETTO DELL'AMBIENTE

Se possibile, coprire la pentola con un coperchio. Regolare la fiamma in modo che non sia più larga del diametro della pentola. Max 30°104 IT

SOLUZIONE DEI PROBLEMI

ATTENZIONE! Il forno e la lavastoviglie non possono essere utilizzati contemporaneamente. Se la lavastoviglie non funziona, prima di contattare il centro assistenza effettuare i seguenti controlli: GUASTO CAUSA SOLUZIONE

1 - Macchina completamente ferma

La spina non è collegata correttamente Collegare la spina di corrente Il pulsante di accensione/spegnimento non è stato premuto Premere il pulsante Assenza di elettricità Controllare l'alimentazione elettrica Sportello aperto Chiudere lo sportello

2 - La macchina non preleva l'acqua

V. cause per la voce n. 1

Controllo Rubinetto dell'acqua chiuso Aprire il rubinetto dell'acqua Il selettore del programma non è nella posizione corretta Ruotare il selettore del programma nella posizione corretta Il tubo di ingresso è piegato Eliminare le pieghe del tubo Il filtro del tubo di ingresso è bloccato Pulire il filtro all'estremità del tubo

3 - La macchina non scarica l'acqua

Filtro sporco Pulire il filtro Tubo di uscita piegato Raddrizzare il tubo di uscita La prolunga del tubo di uscita non è collegata correttamente Seguire le istruzioni per collegare con attenzione il tubo di uscita Il collegamento dell'uscita a parete è rivolto verso il basso e non verso l'alto Chiamare un tecnico qualificato

4 - La macchina scarica l'acqua continuamente

La posizione del tubo di uscita è troppo bassa Sollevare il tubo di uscita ad almeno 40 cm dal livello del pavimento

5 - Non si sente ruotare l'irroratore

Quantità eccessiva di detersivo Ridurre la quantità di detersivo Un oggetto impedisce la rotazione del braccio Controllo Piastra e filtro a tazza molto sporchi Pulire la piastra e il filtro a tazza

6 - Su elettrodomestici elettronici senza

display: spia "Eco" e spia "N. 1", con segnale acustico Rubinetto di ingresso dell'acqua chiuso Spegnere l'elettrodomestico, aprire il rubinetto e reimpostare il ciclo

7 - Il carico delle stoviglie viene lavato solo

V. cause per la voce n. 5

Controllo Il fondo delle casseruole non è stato lavato bene I resti di cibo bruciato devono essere immersi in ammollo prima di collocare le pentole nella lavastoviglie I bordi delle casseruole non sono stati lavati bene Riposizionare le pentole L'irroratore è ostruito Rimuovere l'irroratore svitando la ghiera in senso orario e lavarlo sotto l'acqua corrente Le stoviglie non sono state caricate correttamente Non collocare le stoviglie troppo vicine tra loro L'estremità del tubo di uscita è immersa nell'acqua L'estremità del tubo di uscita non deve entrare a contatto con l'acqua di scarico Quantità errata di detersivo. Detersivo vecchio e indurito Aumentare il dosaggio in base al livello di sporco delle stoviglie e cambiare il detersivo Il rubinetto dell'erogatore dei sali non è perfettamente chiuso Stringerlo completamente Il programma di lavaggio non è abbastanza efficace Scegliere un programma più energico

8 - Presenza di macchie bianche sulle stoviglie

L'acqua è troppo dura Controllare il livello dei sali e del brillantante e regolare le quantità Se il problema non si risolve, contattare il centro assistenza

9 - Rumore durante il lavaggio

Le stoviglie si urtano tra loro. Caricare meglio le stoviglie nel cestello Il braccio girevole urta contro le stoviglie Caricare meglio le stoviglie

10 - Le stoviglie non sono completamente

asciutte Flusso d'aria insufficiente Alla fine del programma di lavaggio, lasciare socchiuso lo sportello della lavastoviglie affinché le stoviglie si asciughino naturalmenteINSTRUKCJA BEZPIECZEŃSTWA 105 PL

Il produttore non è responsabile di eventuali inesattezze contenute in questo opuscolo dovute a errori di stampa o trascrizione. Il produttore si riserva il diritto di apportare modifiche ai prodotti in base alle esigenze (ad es. gli interessi del consumatore), senza pregiudicare le caratteristiche relative alla sicurezza o il funzionamento.

(solo per prodotti a gas)
