MANUALE UTENTE Eleonora 60 Klarstein

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto:

Avvertenze di sicurezza 86

Installazione 88

Utilizzo 92

Come installare un filtro ai carboni attivi (opzionale) 95

Pulizia e manutenzione 96

Sostituire le lampadine 97

Risoluzione dei problemi 98

Indicazioni per la tutela dell'ambiente 99

Scheda dati del prodotto 100

Avviso di smaltimento 104

Produttore e importatore (UK) 104

DATI TECNICI

Numero di articolo	10035380, 10035381, 10035382, 10035383
Rete elettrica 220-240 V ~ 50/60 Hz
Nota: con questa cappa aspirante è possibile acquistare opzionalmente un filtro ai carboni attivi con il codice articolo 10035386. A tal proposito si prega di visitare il sito web: www.klarstein.it

AVVERTENZE DI SICUREZZA

• Leggere attentamente tutte le istruzioni prima dell'uso e conservare il manuale per consultazioni future.
• Il montaggio può essere eseguito solo da un tecnico qualificato. Prima di utilizzare la cappa aspirante, accertarsi che la tensione (V) e la frequenza (Hz) indicate corrispondano alla tensione (V) e alla frequenza (Hz) domestiche.
• Si declina ogni responsabilità per danni derivati da un utilizzo improprio e da un'installazione errata della cappa aspirante.
• I bambini minori di 8 anni non possono utilizzare la cappa aspirante.
• La cappa aspirante non è per un uso commerciale bensì domestico e in ambienti simili.
• Pulire regolarmente la cappa aspirante e il filtro per un corretto funzionamento.
• Staccare la spina dalla presa prima di eseguire la pulizia.
• Pulire la cappa aspirante come indicato nel manuale di istruzioni. Non utilizzare fiamme vive sotto la cappa aspirante.
• Se la cappa aspirante non funziona correttamente, rivolgersi al produttore o ad un tecnico competente.
• Questo dispositivo può essere utilizzato da bambini a partire da 8 anni e da persone con limitate capacità fisiche e psichiche o con conoscenza ed esperienza limitate, solo se sono stati istruiti sulle modalità d'uso e comprendono i rischi e i pericoli connessi.
• Se il cavo di alimentazione o la spina sono danneggiati, farli sostituire dal produttore o da un tecnico qualificato.
• Se la cappa aspirante viene utilizzata insieme ad apparecchi che bruciano gas o combustibili, è necessario che la stanza sia ben ventilata.
  • Non cucinare alimenti alla fiamma (flambé) sotto la cappa aspirante.
• Attenzione: le superfici della cappa aspirante possono diventare molto calde durante l'uso.

Note importanti per l'installazione

• L'aria non deve essere condotta in uno scarico utilizzato per aspirare gas di combustione o altri combustibili (ciò non si applica per dispositivi che emettono solo aria nella stanza).
• Osservare tutte le disposizioni regionali relative all'incasso di dispositivi di ventilazione.

AVVERTENZA

Pericolo di morte, pericolo di intossicazione da gas di scarico! Non azionare l'apparecchio con funzione di scarico mentre è attivo un impianto di riscaldamento che utilizza l'aria ambiente, se l'areazione non è sufficiente.

Gli impianti di riscaldamento che sfruttano l'aria ambiente (ad es. stufe a gas, ad gasolio, a legna o a carbone, scalda-acqua istantanei, scaldabagno), usano l'aria ambiente per la combustione ed espellono all'esterno i gas di scarico attraverso un sistema di scarico (ad es. camino). Con la cappa aspirante accesa viene sottratta aria dalla cucina e dalle stanze adiacenti. Se l'areazione è insufficiente si forma una depressione. I gas tossici del camino vengono riaspirati negli ambienti domestici.

• Pertanto è necessario che ci sia sempre un 'areazione sufficiente.
• La cassetta a muro per areazione o sfiato da sola non garantisce un 'areazione sufficiente.

Un utilizzo sicuro è possibile solo se la depressione nella stanza dove è installato l'impianto di riscaldamento non supera i 4 Pa (0,04 mbar). Ciò è possibile solo se l'aria necessaria per la combustione può affluire nella stanza attraverso aperture permanenti come porte, finestre, in combinazione con una cassetta a muro per areazione o sfiato o con altre misure tecniche. In ogni caso rivolgersi ad un esperto di impianti di areazione il quale fornirà indicazioni sulle misure da intraprendere per una corretta areazione.

Se la cappa aspirante viene impiegata esclusivamente con funzione di ricircolo dell'aria, l'utilizzo è possibile senza limiti.

Informazioni importanti per smontare il dispositivo

• Lo smontaggio avviene seguendo i passaggi relativi a installazione/montaggio in ordine inverso.
• Chiedere l'aiuto di una seconda persona per smontare il dispositivo, in modo da evitare lesioni.

INSTALLAZIONE

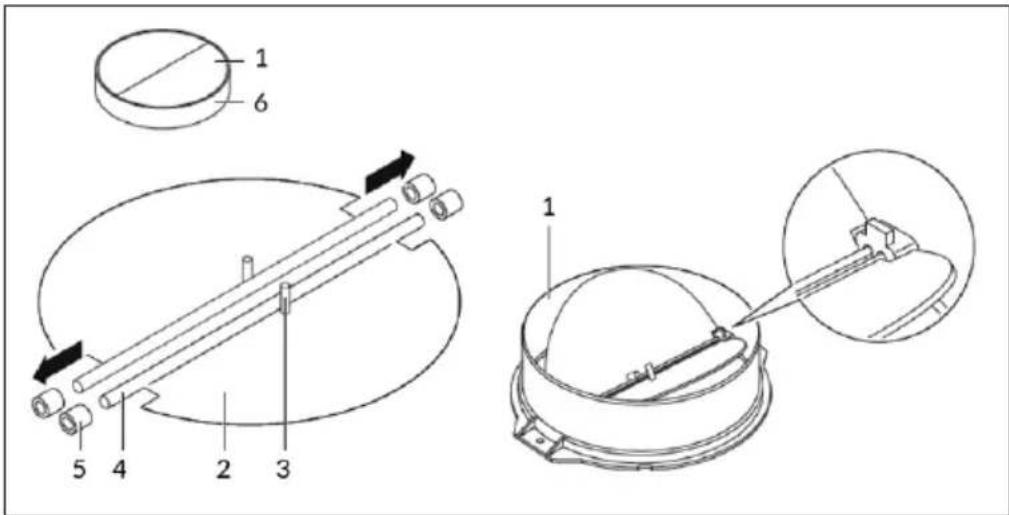

Montaggio del coperchio a V

Se la cappa aspirante non dispone di un coperchio a V premontato, installare i componenti come segue:

1. Inserire la prima metà (2) nell'alloggiamento (6).
2. Il perno (3) deve essere rivolto verso l'alto.
3. L'asse (4) deve essere inserito nei fori (5) dell'alloggiamento.
4. Ripetere tutti i passaggi per la seconda metà del coperchio.

Se si possiede uno scarico verso l'esterno, è possibile installare la cappa come mostrato nell'immagine a destra. Il condotto di scarico deve avere un diametro minimo di 150 mm ed essere composto da smalto, alluminio, da un tubo flessibile, resistente al calore.

• Prima di procedere con l'installazione, spegnere il dispositivo e staccare la spina.
• Installare la cappa aspirante sopra il piano di cottura ad un'altezza di 65-75 cm.

Installazione con scarico all'esterno

Nota: prestare attenzione alle avvertenze di sicurezza se si utilizza lo scarico all'esterno. Se la cappa aspirante è in funzione contemporaneamente con un altro dispositivi che trae energia da un'altra fonte di corrente, la depressione nella stanza non deve superare i 4 Pa (4 x 10 ^-5 bar).

Installazione con scarico dell'aria interno

Se non si dispone di uno scarico dell'aria verso l'esterno, non è necessario un tubo di scarico. L'installazione corrisponde a quella con scarico verso l'esterno.

Importanti avvertenze sull'installazione di tubi di scarico

Le seguenti indicazioni devono essere assolutamente rispettate per ottenere un'aspirazione ottimale dell'aria. Il mancato rispetto di queste avvertenze riduce le prestazioni e incrementa la rumorosità della cappa.

• Il tubo di scarico deve essere corto e diritto.
  • Non utilizzare tubi di scarico piccoli e non rimpicciolirli.
• Se si utilizzano tubi di scarico flessibili, il tubo deve essere sempre teso, in modo da ridurre al minimo la perdita di pressione.
• Tutte le opere di installazione devono essere realizzate da un elettricista o da una persona competente.
• Non collegare il sistema di scarico dell'aria della cappa a sistemi di ventilazione preesistenti utilizzati per altri dispositivi, come ad es. un camino.
• L'inclinazione della piega del tubo di scarico non deve essere inferiore a 120°. Il tubo deve essere posizionato in orizzontale e diretto a una parete esterna. In alternativa, il tubo deve essere diretto verso l'alto e a una parete esterna.
• Dopo l'installazione, assicurarsi che la cappa sia in bolla per evitare l'accumulo di resti di grasso su un lato.
• Assicurarsi che il tubo di scarico scelto per l'installazione sia conforme alle norme vigenti e sia ignifugo.

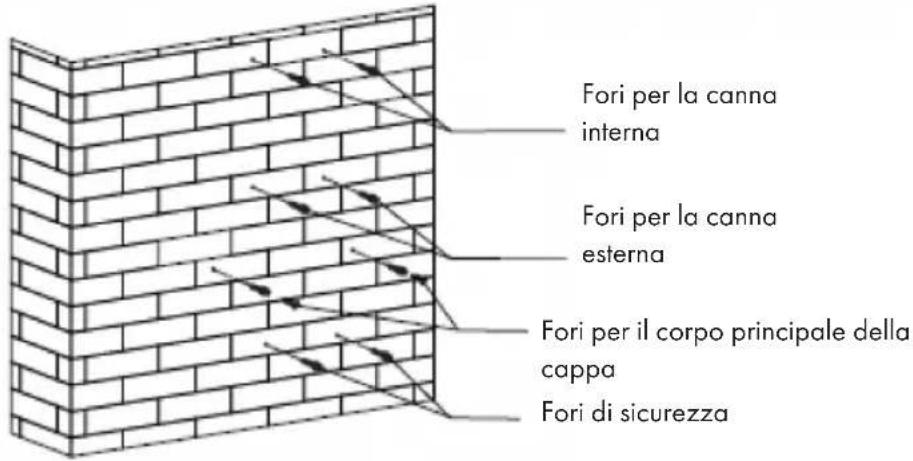

Fissaggio alla parete

1

Realizzare i fori da 8 mm di diametro nella parete, in corrispondenza dei punti di fissaggio.

Inserire tasselli nei fori realizzati per il corpo principale della cappa. Fissare 2 viti di supporto ST4x40 al centro e lasciarle sporgere di 2 mm dalla parete.

2

Posizionare la cappa sulle viti.

Far passare 2 viti ST4x30 nei fori di sicurezza dall'interno e stringerle completamente per garantire un saldo fissaggio dalla cappa aspirante.

3

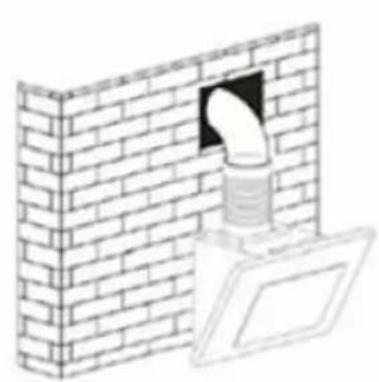

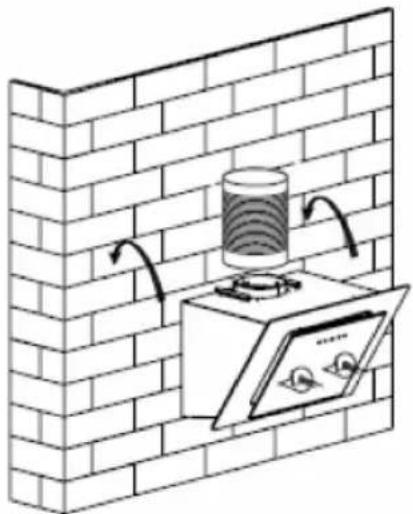

Fissare il tubo di scarico al punto di uscita dell'aria con una fascetta. Tirare il tubo di scarico verso l'alto, fino a quando sporge dal foro nella parete.

4

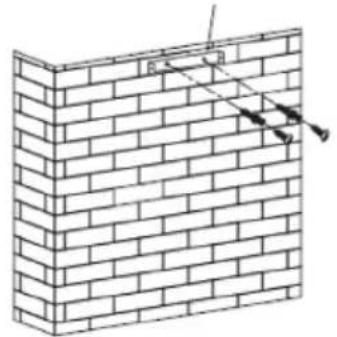

Fissaggio per la canna interna

Canna interna
Supporto per la canna interna
Supporto per la canna esterna.

Fissare il supporto per la canna interna alla parete con le viti ST4x40.

Fissare poi il supporto per la canna esterna alla canna esterna con 2 viti ST4x8. Assicurarsi che la canna interna possa essere mossa liberamente.

5
Fissare la canna esterna alla cappa con 2 viti ST4x8. Fissare il supporto per la canna esterna alla parete con le viti ST4x40.
Regolare correttamente l'altezza della canna interna e fissarla alla parete con 2 viti ST4x8.

UTILIZZO

Messa in funzione

Dopo aver collegato la cappa alla rete elettrica, tutti i tasti si illuminano brevemente. La cappa passa poi in modalità standby.

Pannello di controllo e tasti funzione

	Tasto POWER e display
	Premere una volta POWER: La luce di fondo dei tasti si accende e il display mostra [0]. La cappa è pronta all'uso. Premere di nuovo POWER e la luce di fondo dei tasti si spegne, il dispositivo si spenge e passa di nuovo in modalità standby.
	Se si accende il dispositivo ma non si premono tasti per 2 minuti, la luce di fondo dei tasti si spegne automaticamente.
	Tasto LUCE
	Premere una volta LUCE per accendere la luce di fondo dei tasti e l'illuminazione del piano cottura. Premere di nuovo per spegnere l'illuminazione del piano cottura. La luce di fondo dei tasti rimane accesa.
+	Tasto PIÙ
	Premendo una volta il tasto PIÙ, la luce di fondo del tasto si accende e la cappa si avvia a velocità bassa. Lo schermo mostra [0].
	Premendo due volte il tasto PIÙ, la cappa si avvia a velocità media. Lo schermo mostra [1].
	Premendo tre volte il tasto PIÙ, la cappa si avvia a velocità alta. Lo schermo mostra [2].
	Quando la cappa è attiva a velocità alta e si preme di nuovo PIÙ, la cappa continua a operare a velocità alta.
-	Tasto MENO
	Premere MENO per abbassare gradualmente la velocità. Il display mostra la velocità attuale. Se la cappa è in funzione a velocità bassa [1] e si preme il tasto MENO, il display mostra [0] e la cappa si spegne. Rimane accesa solo la luce di fondo del tasto.
▲	COLORE DELL'ILLUMINAZIONE
	Quando si accende il dispositivo per la prima volta, premere il tasto COLORE DELL'ILLUMINAZIONE e la luce standard è bianca. Premere di nuovo il tasto e la funzione Colore dell'illuminazione viene disattivata.
	Se il colore dell'illuminazione è stato definito, premere il tasto COLORE DELL'ILLUMINAZIONE. Il colore viene impostato sulla tonalità salvata. Premere di nuovo il tasto e la funzione viene disattivata.
	COLORE DELL'ILLUMINAZIONE (CAMBIO CROMATICO AUTOMATICO)
	Tenere premuto il tasto COLORE DELL'ILLUMINAZIONE per 3 secondi per accedere al cambio cromatico automatico. All'inizio la luce blu cambia gradualmente da scura a chiara. Quando la luce blu è nella tonalità più chiara, inizia a subentrare gradualmente quella verde. Quando la luce verde è nella tonalità più chiara, il blu scompare gradualmente. Quando si spegne la luce blu, inizia a subentrare gradualmente quella rossa. Quando la luce rossa è nella tonalità più chiara, inizia a scomparire gradualmente il verde. Una volta spenta la luce verde, inizia a subentrare gradualmente quella blu. Quando la luce blu è nella tonalità più chiara, si illuminano al massimo livello la luce blu e quella rossa. Tutte le luci si illuminano poi per 2 secondi e poi scompaiono quella verde e quella rossa. Una volta spentesi le luci rossa e verde, la luce torna blu. Il cambio cromatico automatico avviene in ripetizione. Tenere premuto il tasto COLORE DELL'ILLUMINAZIONE per 3 secondi per spegnere la funzione e l'illuminazione di fondo dei tasti.
	Quando il cambio automatico del colore è attivato, premere una volta il pulsante COLORE ILLUMINAZIONE per mettere in pausa il cambio di colore e mantenere il colore attuale. Premere nuovamente il tasto per riattivare il cambio di colore.
	Se si mette in pausa il cambio cromatico su un determinato colore, tenere premuto COLORE DELL'ILLUMINAZIONE per 3 secondi, per spegnere la luce e salvare il colore impostato.

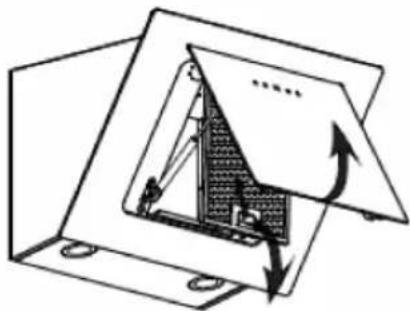

COME INSTALLARE UN FILTRO AI CARBONI ATTIVI (OPZIONALE)

1	2
Con un filtro ai carboni attivi è possibile eliminare odori spiacevoli in cappe aspiranti con scarico interno.	Per installare il filtro, è necessario prima di tutto rimuovere il filtro antigrasso.Premere sulla chiusura e rimuoverlo.

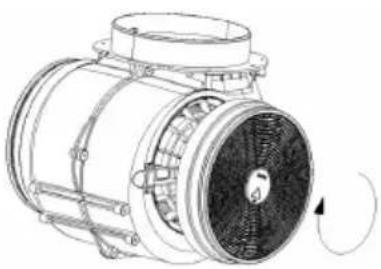

3
	Posizionare il filtro ai carboni attivi sulla ventola e ruotare in senso orario.Ripetere la procedura sull'altro lato.Assicurarsi che il filtro sia fissato stabilmente, altrimenti potrebbe staccarsi e presentare un pericolo.Avvertenza: montando un filtro ai carboni attivi, l'efficacia di aspirazione diminuisce leggermente.

PULIZIA E MANUTENZIONE

Spegnere la cappa e staccare la spina dalla presa elettrica prima di pulizia o manutenzione. Le superfici dell'alloggiamento possono graffiarsi e macchiarsi. Rispettare le avvertenze relative alla pulizia per garantire i migliori risultati possibili senza causare danni. Non utilizzare prodotti abrasivi e rimuovere immediatamente residui di sostanze alcaline o acide (come succo di limone, aceto, ecc.) dalle superfici.

Pulire le superfici in acciaio inox

L'acciaio inox deve essere pulito regolarmente, in modo da garantire una lunga vita utile del dispositivo. Per pulirlo è possibile utilizzare un apposito detergente liquido per acciaio inox e assicurarsi di pulire seguendo la venatura dell'acciaio inox, per evitare graffi diagonali.

Pulire la superficie del pannello di controllo

Il pannello di controllo può essere pulito con un panno umido e un detergente per piatti delicato. Prima della pulizia, assicurarsi che il panno sia pulito e ben strizzato. Utilizzare un panno asciutto e morbido dopo la pulizia per rimuovere l'umidità in eccesso.

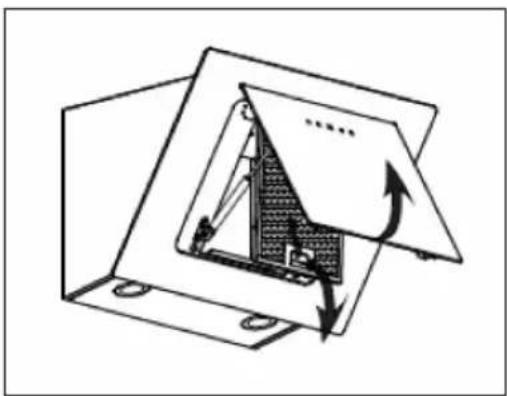

Pulizia mensile del filtro antigrasso

Pulire il filtro ogni mese per evitare il rischio di incendi. Il filtro raccoglie grasso, fumo e povere e influisce dunque sul funzionamento efficiente della cappa aspirante. Se il filtro non viene pulito, si accumulano residui di grasso. Pulire il filtro con acqua e un po' di detersivo per piatti e lasciarlo asciugare all'aria.

• Rimuovere il filtro antigrasso.
• Facendo leva con un cacciavite diritto, tirare fuori le luci LED. Estrarre leggermente il cavo di connessione delle luci e togliere la clip.
• Procedere poi al contrario per riposizionare le luci.

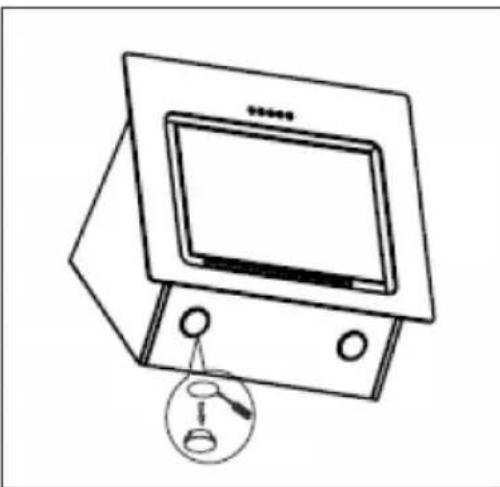

Cambiare l'asta luminosa LED colorata

• Aprire la copertura in vetro.
- Rimuovere la copertura del quadro e il supporto della lampada con un cacciavite.
- Smontare le clip del cavo di connessione delle luci e inserire una nuova lampada.

RISOLUZIONE DEI PROBLEMI

Problema Causa possibile Soluzione
La luce è accesa ma il motore non funziona.	L'areazione è bloccata. Rimuovere l'ostruzione.
	Il condensatore è guasto. Sostituire il condensatore.
	Il motore è guasto. Sostituire il motore.
	Il motore emette un odore insolito.	Sostituire il motore.
La luce è spenta e il motore non funziona.	La luce è guasta. Sostituire la luce.
	La spina è allentata. Inserire correttamente la spina nella presa.
L'alloggiamento vibra. La pala della ventola è danneggiata.		Sostituire la pala.
		Il motore non è fissato correttamente.
		L'alloggiamento è allentato.
L'aria non viene aspirata correttamente.	La distanza tra i fornelli e la cappa aspirante è troppo grande.	Ridurre la distanza.
	Circolazione dell'aria troppo forte a causa di porte e finestre.	Accertarsi che non ci siano correnti d'aria.

INDICAZIONI PER LA TUTELA DELL'AMBIENTE

• Mentre si cucina, assicurare un sufficiente flusso d'aria, in modo che la cappa aspirante possa funzionare in modo efficiente e con bassa rumorosità operativa.
• Regolare la velocità della ventola in base alla quantità di vapore generato durante la cottura. Utilizzare la modalità di funzionamento intenso solo se necessario. Minore la velocità della ventola, minori i consumi energetici.
• Se durante la preparazione di grandi quantità di alimenti si forma molto vapore, selezionare per tempo una velocità maggiore della ventola. Se il vapore si è già diffuso nella cucina, sarà necessario lasciare in funzione più a lungo la cappa aspirante.
• Spegnere la cappa quando non è più necessaria.
• Spegnere la luce quando non è più necessaria.
• Pulire il filtro a intervalli regolari e sostituirlo secondo necessità, in modo da incrementare l'efficacia del sistema di ventilazione e da evitare il rischio di incendi.
• Mettere sempre il coperchio sulle pentole quando si cucina, per ridurre vapore e condensa.

SCHEDA DATI DEL PRODOTTO

Indicazioni conformi alla direttiva (UE) N° 65/2014

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numero articolo	10035380, 10035381
Definizione Simbolo Valore Unità
Consumo energetico annuale AEC	hood	10 kWh/Anno
Classe di efficienza energetica A++
Efficienza fluidodinamica FDE	hood	30,6
Classe di efficienza fluidodinamica A
Efficienza luminosa LE	hood	28,4 Lux/W
Classe di efficienza luminosa A
Grado di separazione del grasso	GFE hood	70,2 %
Classe relativa al grado di separazione del grasso		D
Flusso d'aria a velocità minima in funzionamento normale, escluso il funzionamento a livello intenso o ad alta velocità.		177 / 426,6	m^3/h
Flusso d'aria in funzionamento intenso o ad alta velocità.		-	m^3/h
Livello di emissioni sonore ponderato A, nelle velocità massima e minima disponibili in funzionamento normale.		43/60 dB
Livello di emissioni sonore ponderato A, in funzionamento intenso o ad alta velocità.		-	dB
Potenza assorbita a dispositivo spento	Po	0,25 W
Potenza assorbita a dispositivo in standby	Ps	-	W
Informazioni di contatto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania

Indicazioni conformi alla direttiva (UE) N° 66/2014

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numero articolo	10035380, 10035381
Definizione Simbolo Valore Unità
Consumo energetico annuale AEC	hood	10 kWh/Anno
Fattore di incremento nel tempo f 0,9
Efficienza fluidodinamica FDE	hood	30,6
Indice di efficienza energetica EEI	hood	34,7
Volume del flusso d'aria misurato nel punto di massima efficienza	QBEP	169,4 m^3/h
Pressione dell'aria misurata nel punto di massima efficienza	PBEP	128 Pa
Flusso d'aria massimo	Qmax	426,6 m^3/h
Potenza elettrica in entrata misurata nel punto di massima efficienza	WBEP	19,7	W
Potenza nominale del sistema di illuminazione	WL	4,9	W
Intensità luminosa media del sistema di illuminazione sul piano cottura	Emiddle	139	Lux
Potenza assorbita misurata a dispositivo in standby	Po	-	W
Potenza assorbita misurata a dispositivo spento	Ps	0,25	W
Livello di rumorosità	LWA	60	dB
Informazioni di contatto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania

Indicazioni conformi alla direttiva (UE) N° 65/2014

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numero articolo	10035382, 10035383
Definizione Simbolo Valore Unità
Consumo energetico annuale AEC	hood	9,8 kWh/Anno
Classe di efficienza energetica A++
Efficienza fluidodinamica FDE	hood	31,5
Classe di efficienza fluidodinamica A
Efficienza luminosa LE	hood	28,2 Lux/W
Classe di efficienza luminosa		A
Grado di separazione del grasso	GFE hood	70,2 %
Classe relativa al grado di separazione del grasso		D
Flusso d'aria a velocità minima in funzionamento normale, escluso il funzionamento a livello intenso o ad alta velocità.		176,5 / 420,7	m^3/h
Flusso d'aria in funzionamento intenso o ad alta velocità.		-	m^3/h
Livello di emissioni sonore ponderato A, nelle velocità massima e minima disponibili in funzionamento normale.		42/59	dB
Livello di emissioni sonore ponderato A, in funzionamento intenso o ad alta velocità.		-	dB
Potenza assorbita a dispositivo spento	Po	0,25 W
Potenza assorbita a dispositivo in standby	Ps	-	W
Informazioni di contatto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania

Indicazioni conformi alla direttiva (UE) N° 66/2014

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numero articolo	10035382, 10035383
Definizione Simbolo Valore Unità
Consumo energetico annuale AEC	hood	9,8 kWh/Anno
Fattore di incremento nel tempo f 0,9
Efficienza fluidodinamica FDE	hood	31,5
Indice di efficienza energetica EEI	hood	34,5
Volume del flusso d'aria misurato nel punto di massima efficienza	QBEP	167,2	m^3/h
Pressione dell'aria misurata nel punto di massima efficienza	PBEP	128	Pa
Flusso d'aria massimo	Qmax	420,7	m^3/h
Potenza elettrica in entrata misurata nel punto di massima efficienza	WBEP	18,9	W
Potenza nominale del sistema di illuminazione	WL	4,9 W
Intensità luminosa media del sistema di illuminazione sul piano cottura	Emiddle	138 Lux
Potenza assorbita misurata a dispositivo in standby	Po	-	W
Potenza assorbita misurata a dispositivo spento	Ps	0,25	W
Livello di rumorosità	LWA	59	dB
Informazioni di contatto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania

AVVISO DI SMALTIMENTO

Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i rifiuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili conseguenze negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l'amministrazione locale oppure il servizio di gestione dei rifiuti domestici.

Importatore per la Gran Bretagna:
