MANUALE UTENTE HTPS64MCTTWIFI HOOVER

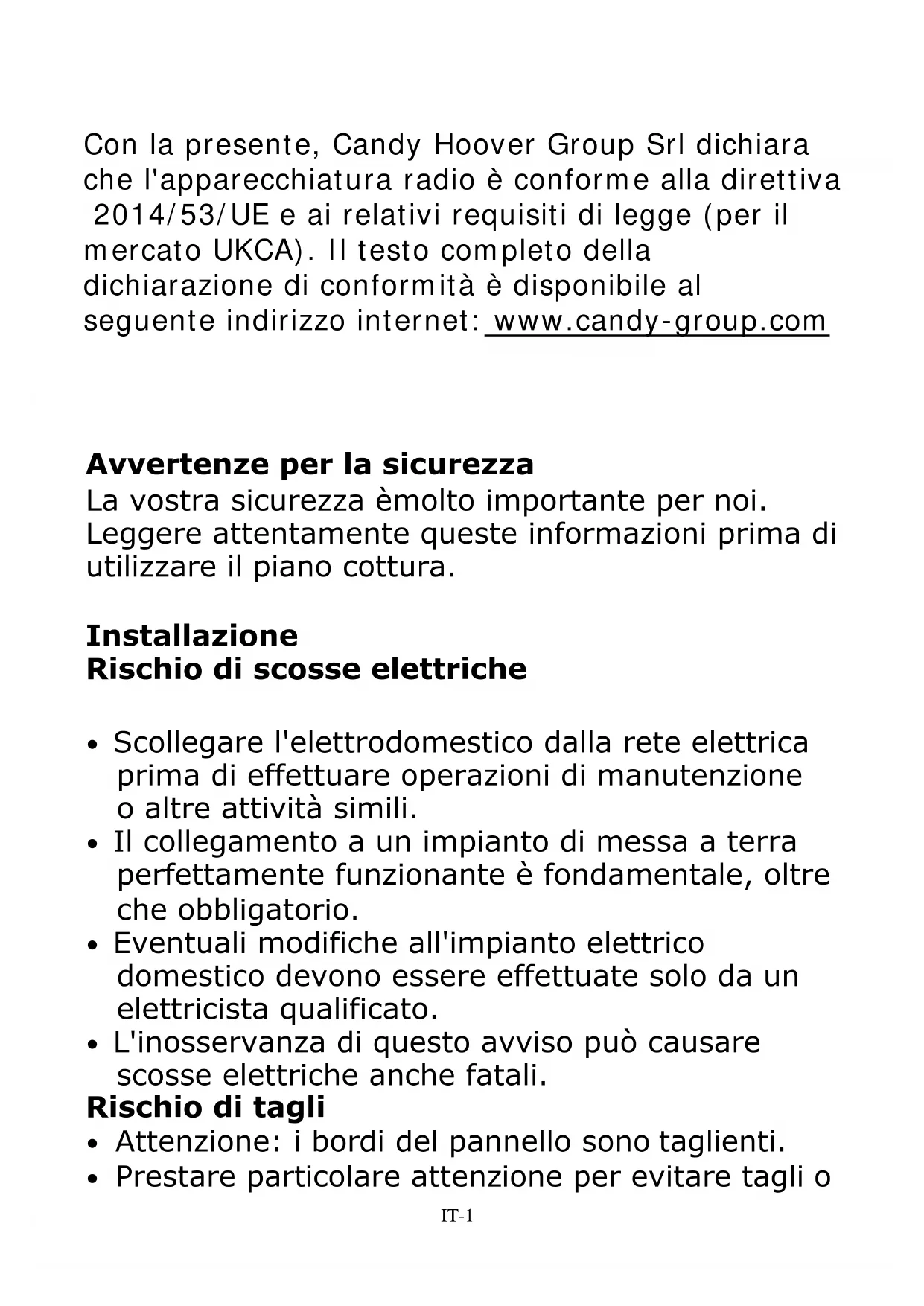

• Scollegare l'elettrodomestico dalla rete elettrica prima di effettuare operazioni di manutenzione o altre attività simili.

• Il collegamento a un impianto di messa a terra perfettamente funzionante è fondamentale, oltre che obbligatorio.

• Eventuali modifiche all'impianto elettrico domestico devono essere effettuate solo da un elettricista qualificato.

• L'inosservanza di questo avviso può causare scosse elettriche anche fatali. Rischio di tagli

• Attenzione: i bordi del pannello sono taglienti.

• Prestare particolare attenzione per evitare tagli o Avvertenze per la sicurezza La vostra sicurezza èmolto importante per noi. Leggere attentamente queste informazioni prima di utilizzare il piano cottura. Installazione Rischio di scosse elettriche Con la presente, Candy Hoover Group Srl dichiara che l'apparecchiatura radio è conforme alla direttiva 2014/53/UE e ai relativi requisiti di legge (per il mercato UKCA). Il testo completo della dichiarazione di conformità è disponibile al seguente indirizzo internet: www.candy-group.comIT-2

lesioni personali. Istruzioni importanti per la sicurezza

• Leggere attentamente queste istruzioni prima di installare o utilizzare questo elettrodomestico.

• Non collocare mai prodotti o materiali combustibili su questo elettrodomestico.

• Estendere tali informazioni alla persona responsabile dell'installazione dell'elettrodomestico per ridurre i costi di installazione.

• Per evitare pericoli, questo elettrodomestico deve essere installato in conformità a queste istruzioni per l'installazione.

• Questo elettrodomestico deve essere correttamente installato e collegato a terra solo da un tecnico qualificato.

• Questo elettrodomestico deve essere collegato a un circuito provvisto di interruttore di isolamento che garantisca il distacco totale dalla fonte di alimentazione.

• Se l'elettrodomestico non viene installato correttamente, la garanzia ed eventuali reclami potrebbero non essere più validi. Uso e manutenzione Rischio di scosse elettriche

• Se il piano cottura è danneggiato o incrinato, non utilizzarlo per la cottura. In caso di rottura o incrinatura della superficie del piano cottura, scollegare immediatamente l'elettrodomestico dalla presa elettrica e rivolgersi a un tecnico qualificato.IT-3

• Scollegare il piano cottura dalla presa di corrente prima della pulizia o della manutenzione.

• L'inosservanza di questo avviso può causare scosse elettriche anche fatali. Rischi per la salute

• Questo elettrodomestico è conforme gli standard di sicurezza elettromagnetica.

• Ciononostante, i portatori di pacemaker cardiaci o altri impianti elettrici (ad es. pompe per insulina) devono consultare il loro medico o il produttore dell'impianto prima di utilizzare questo elettrodomestico, allo scopo di accertarsi che il funzionamento dei loro impianti non venga disturbato dal campo elettromagnetico prodotto dall'elettrodomestico.

• L'inosservanza di questo avviso può causare eventi fatali. Rischi causati dalla superficie calda

• Durante l'uso, i componenti accessibili di questo elettrodomestico si riscaldano abbastanza da causare ustioni.

• Fino a quando la superficie è calda, non toccare il vetro a induzione con il corpo, gli indumenti o altri oggetti diversi dagli utensili di cucina adatti.

• Non collocare oggetti metallici, ad es. coltelli, forchette, cucchiai e coperchi, sulla superficie del piano cottura perché potrebbero riscaldarsi.

• Tenere lontani i bambini.

• I manici delle casseruole potrebbero diventare caldi al tatto. Accertarsi che i manici delle casseruole non sporgano su altre zone di cottura attivate. Tenere lontani i manici dalla portata deiIT-4

• L'inosservanza di questo avviso può causare ustioni e scottature. Rischio di tagli

• Con il coperchio di sicurezza ritratto, la lama del raschietto per il piano cottura è affilata come un rasoio. Prestare estrema attenzione e conservarlo sempre in un luogo sicuro e lontano dalla portata dei bambini.

• Prestare particolare attenzione per evitare tagli o lesioni personali. Istruzioni importanti per la sicurezza

• Non lasciare mai l'elettrodomestico incustodito durante l'uso. La bollitura causa fuoriuscite di fumo e grasso che potrebbero infiammarsi.

• Non utilizzare mai l'elettrodomestico come superficie da lavoro o stoccaggio.

• Non lasciare mai oggetti o utensili sull'elettrodomestico.

• Non collocare o lasciare oggetti magnetizzabili (ad es. carte di credito, schede di memoria) oppure dispositivi elettronici (ad es. computer, lettori MP3) vicino all'elettrodomestico, in quanto il campo elettromagnetico che produce potrebbe smagnetizzarli.

• Non utilizzare mai l'elettrodomestico per riscaldare l'ambiente.

• Dopo l'uso, spegnere sempre le zone di cottura e il piano cottura come descritto in questo manuale (utilizzando i comandi touch). Non basarsi sulla funzione di rilevamento delle pentole per lo spegnimento delle zone di cottura quando le pentole vengono rimosse.

• Non consentire ai bambini di giocare conIT-5

l'elettrodomestico né di sedersi o arrampicarsi sull'elettrodomestico.

• Non riporre oggetti che potrebbero attirare i bambini nei pensili sopra l'elettrodomestico. Se i bambini si arrampicano sul piano cottura, potrebbero subire gravi lesioni.

• Non lasciare i bambini soli o incustoditi nella zona di utilizzo dell'elettrodomestico.

• I bambini o le persone affetti da disabilità che limitano la loro capacità di utilizzare l'elettrodomestico devono essere istruiti sull'uso da una persona responsabile. La persona che li istruisce deve accertarsi che siano in grado di adoperare l'elettrodomestico senza rischi per sé e per le persone circostanti.

• Non riparare o sostituire componenti dell'elettrodomestico, a meno che non sia consigliato appositamente nel manuale. Tutte le altre operazioni di manutenzione devono essere effettuate da un tecnico qualificato.

• Non pulire il piano cottura con apparecchi a vapore.

• Non collocare o lasciar cadere oggetti pesanti sul piano cottura.

• Non salire sul piano cottura.

• Non utilizzare pentole con bordi irregolari né trascinare pentole sulla superficie del vetro a induzione, altrimenti potrebbe graffiarsi.

• Non utilizzare pagliette o altri materiali abrasivi per la pulizia del piano cottura, perché potrebbero graffiare il vetro a induzione.

• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico dell'assistenza o da una persona con analogaIT-6

qualifica per evitare rischi.

• Questo elettrodomestico è destinato all'uso domestico e a utilizzi simili a quelli di seguito indicati: zone cucina per il personale di officine, uffici e altri ambienti lavorativi; case coloniche; clienti di hotel, motel e altri ambienti residenziali; bed & breakfast.

• AVVERTENZA: l'elettrodomestico e i componenti accessibili diventano molto caldi durante l'uso. Non toccare le resistenze. Tenere lontani i bambini di età inferiore a 8 anni se non sono sorvegliati continuamente.

• Questo elettrodomestico può essere utilizzato da bambini di almeno 8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali e da persone inesperte solo sotto stretta sorveglianza o se hanno appreso le modalità di utilizzo sicuro dell'elettrodomestico e sono consapevoli dei relativi pericoli.

• Impedire ai bambini di giocare con l'elettrodomestico. La pulizia e la manutenzione non devono essere effettuate da bambini non sorvegliati.

• AVVERTENZA: la cottura con oli o grassi può essere pericolosa e può causare incendi se il piano cottura rimane incustodito. In caso di incendio, non provare MAI a estinguerlo con l'acqua; spegnere l'elettrodomestico e coprire la fiamma con un coperchio o una coperta antincendio.

• AVVERTENZA: per evitare il rischio di incendi, non collocare oggetti sulle superfici di cottura.

• Avvertenza: se la superficie è incrinata, spegnere l'elettrodomestico per evitare il rischioIT-7 di scosse elettriche per le superfici di cottura in vetroceramica o materiale simile che proteggono i componenti sotto tensione.

• Non adoperare elettrodomestici per la pulizia a vapore.

• L'elettrodomestico non è progettato per l'uso tramite timer esterni e sistemi di controllo remoto separati. ATTENZIONE: Il processo di cottura deve essere controllato continuamente. Un processo di cottura breve deve essere sorvegliato costantemente. AVVERTENZA: per evitare che l'elettrodomestico si rovesci, è necessario installare questi mezzi stabilizzanti. Per l'installazione, fare riferimento alle istruzioni. AVVERTENZA: utilizzare solo le protezioni per il piano cottura progettate dal produttore dell'elettrodomestico da cucina o indicate dal produttore dell'elettrodomestico nelle istruzioni per l'uso come protezioni idonee o incorporate nell'elettrodomestico. L'uso di protezioni inappropriate può causare incidenti. Questo elettrodomestico incorpora un collegamento a terra solo per scopi funzionali.

Congratulazioni per l'acquisto del nuovo piano cottura a induzione. Si raccomanda di leggere attentamente il manuale di istruzioni/installazione per installare e utilizzare correttamente il piano cottura a induzione. Per l'installazione, consultare l'apposita sezione. Leggere attentamente tutte le istruzioni di sicurezza prima dell'uso e conservare il manuale di istruzioni/installazione per future consultazioni.IT-8

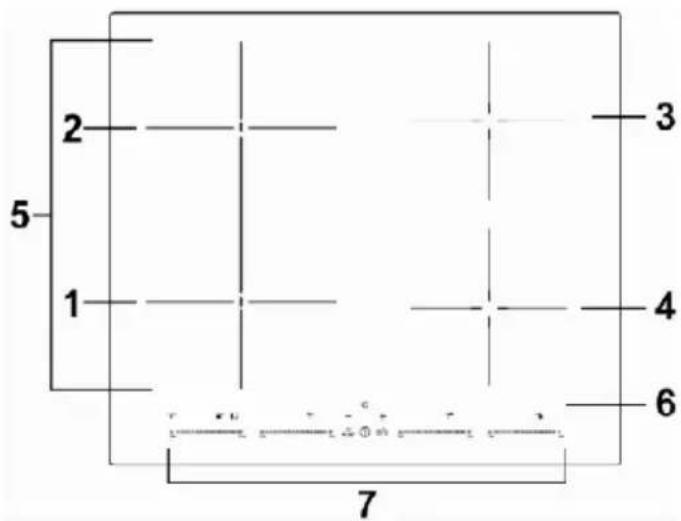

1. Zona 2000 W, con incremento della

potenza fino a 2600 W

2. Zona 1500 W, con incremento della

potenza fino a 2000 W

3. Zona 2000 W, con incremento della

potenza fino a 2600 W

4. Zona 1500 W, con incremento della

potenza fino a 2000 W

5. Zona flessibile 2800 W, con incremento

della potenza fino a 3500 W

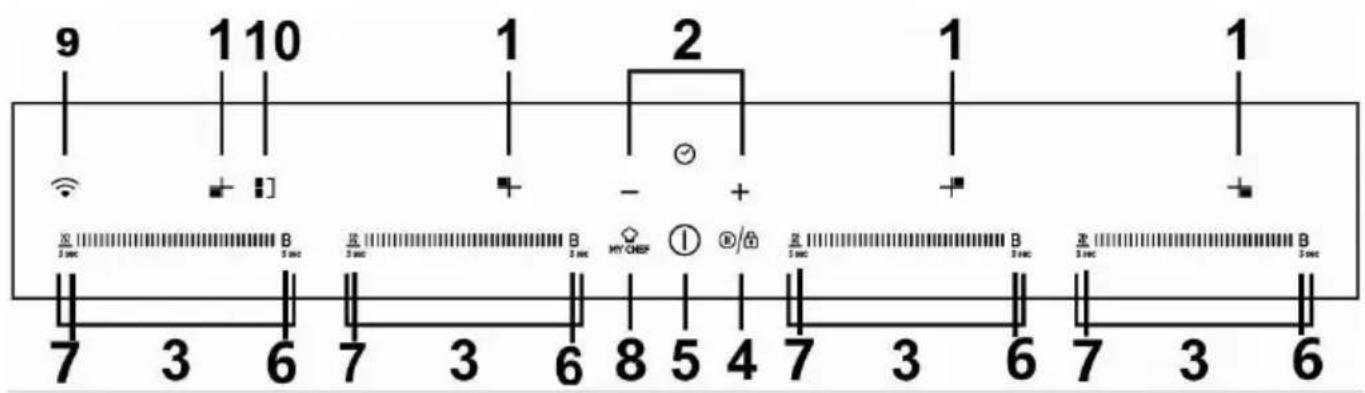

7. Pannello dei comandi

1. Indicatore della zona scaldante

2. Tasto di regolazione del timer

3. Tasto di regolazione del livello di potenza

4. Funzione blocco tasti/pausa

5. Comando di accensione e spegnimento

6. Comando della funzione Boost

7. Comando della funzione Mantenimento in caldo

Panoramica del prodotto Vista superiore

Pannello dei comandiIT-9

pentola in acciaio circuito magnetico piastra in vetroceramica bobina a induzione correnti indotte Cenni sulla cottura a induzione La cottura a induzione è una tecnologia di cottura sicura, avanzata, efficiente ed economica. La cottura avviene tramite vibrazioni elettromagnetiche che generano calore nella pentola in maniera diretta e non indiretta, tramite il riscaldamento della superficie in vetro. Il vetro diventa caldo solo perché la pentola si riscalda. Prima di utilizzare il nuovo piano cottura a induzione

• Leggere attentamente questa guida, con particolare attenzione alla sezione "Avvertenze per la sicurezza".

• Rimuovere l'eventuale pellicola protettiva sul piano cottura a induzione. Utilizzo dei comandi touch

• I comandi rispondono al tocco, per cui non occorre applicare pressione.

• Utilizzare il polpastrello e non la punta del dito.

• Ogni tocco registrato produce un segnale acustico.

• Accertarsi che i comandi siano sempre puliti, asciutti e non coperti da oggetti (ad es. utensili o panni). Anche un sottile velo d'acqua può impedire il corretto funzionamento dei comandi.IT-10

Scelta degli utensili da cucina

Adoperare solo utensili da cucina idonei per la cottura a induzione. Controllare il simbolo della cottura a induzione sull'imballo o sul fondo della pentola. • È possibile accertarsi che l'utensile di cucina sia idoneo effettuando una prova magnetica. Avvicinare un magnete alla base della pentola. Se il magnete viene attirato, la pentola è idonea per la cottura a induzione. • Se non è disponibile un magnete:

1. collocare un po' d'acqua nella pentola da controllare.

2. Se non lampeggia sul display e l'acqua si scalda, la pentola è idonea.

• Gli utensili da cucina realizzati con i seguenti materiali non sono idonei: acciaio inox puro, alluminio o rame senza base magnetica, vetro, legno, porcellana, ceramica e terracotta. Non adoperare utensili da cucina con i bordi irregolari o la base curva.

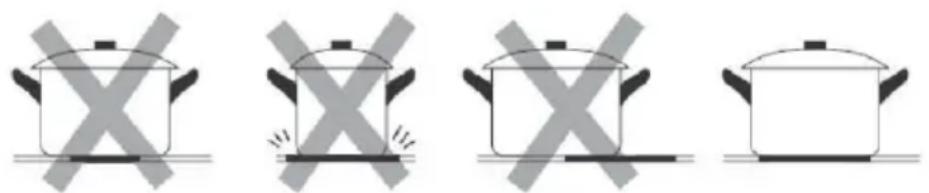

Accertarsi che la base della pentola sia liscia, che si appoggi interamente sul vetro e che sia delle stesse dimensioni della zona di cottura. Utilizzare pentole di diametro adeguato, come illustrato nella figura della zona selezionata. La massima efficienza si ottiene adoperando una pentola di diametro lievemente superiore a quello della zona di cottura. Se si utilizza una pentola di dimensioni inferiori, l'efficienza sarà inferiore a quella prevista. Centrare la pentola sulla zona di cottura.

Le pentole poggiate sul piano cottura a induzione devono essere sempre sollevate e non trascinate, altrimenti il vetro potrebbe graffiarsi.IT-11 Dimensioni della pentola Le zone di cottura sono limitate in modo che si adattino automaticamente al diametro della pentola. Il diametro del fondo della pentola, tuttavia, deve essere almeno pari a quello della zona di cottura corrispondente. Per ottimizzare l'efficienza del piano cottura, collocare la pentola al centro della zona di cottura. Diametro della base delle pentole per cottura a induzione Zona di cottura Minimo (mm) 1, 2, 3, 4 (180 mm)

Zona flessibile 240 o 160×270 Le misure indicate sopra possono variare a seconda della qualità della pentola utilizzata. Uso del piano cottura a induzione Per avviare la cottura

1. Toccare il comando di accensione e spegnimento Dopo l'accensione, viene emesso un segnale acustico

e tutto il display visualizza "–" o "– –", indicando che il piano cottura a induzione è in modalità di attesa.

2. Collocare una pentola idonea sulla zona di cottura

da utilizzare. • Accertarsi che il fondo della pentola e la superficie della zona di cottura siano puliti e asciutti.

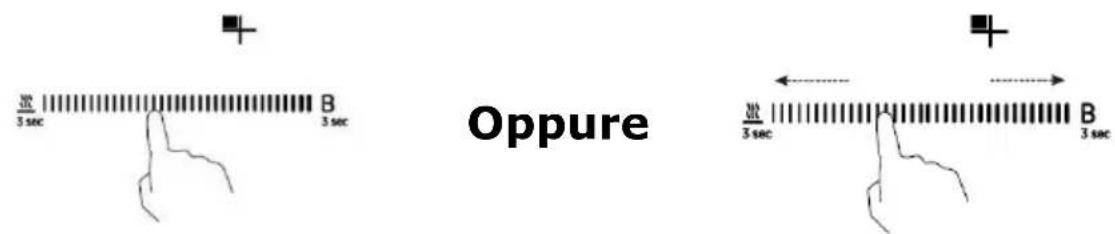

3. Selezionare una zona di riscaldamento e impostare un livello di potenza

toccando il cursore, o scorrere lungo il comando "–", o semplicemente toccare un puntino qualunque "–".

OppureIT-12 a. Se non si imposta la potenza entro 1 minuto, il piano cottura a induzione si spegne automaticamente. In tal caso, occorre ricominciare dal punto 1. b. È possibile modificare l'impostazione della temperatura in qualunque momento durante la cottura. c. Scorrendo lungo "–", la potenza varia da 1 a 9. Il display visualizza l'indicazione lampeggiante alternativamente all'impostazione della temperatura In tal caso: • non è stata collocata una pentola sulla zona di cottura corretta; • la pentola utilizzata non è adatta alla cottura a induzione;

• la pentola è troppo piccola o non è centrata correttamente sulla zona di cottura. Se non si colloca una pentola idonea sulla zona di cottura, il riscaldamento non avviene. Se non viene collocata una pentola idonea sulla zona di cottura, il display si spegne automaticamente dopo 1 minuto. Al termine della cottura

1. Spegnere la zona di cottura facendo scorrere il cursore lungo "—" verso

sinistra, quindi tenerlo premuto per 1 secondo. Accertarsi che il display della potenza indichi "0", quindi "H". e poi

2. Spegnere l'intero piano cottura toccando il comando di accensione e spegnimento.

3. Attenzione alle superfici calde "H" indica che la zona di cottura è calda al tatto. L'indicazione scompare quando la superficie si è raffreddata a una temperatura sicura. Se occorre scaldare altre pentole, per risparmiare energia è possibile utilizzare il piano cottura ancora caldo.IT-13 Uso della gestione della potenza La gestione della potenza consente di impostare la potenza totale a 2,5 / 3,0 / 4,5 / 6,5 e 7,4 kW. L'impostazione predefinita della potenza totale è il massimo livello di potenza. Impostazione del livello di potenza totale adatto alle proprie esigenze 1. Accertarsi che il piano cottura sia spento. Nota: la gestione della potenza può essere utilizzata solo con piano cottura spento.

2. Tenere premuto per 5 secondi il tasto "My Chef". Viene emesso

un singolo segnale acustico.

3. Dopo l'emissione del segnale acustico, tenere premuti per 3 secondi

entrambi i tasti "+" e "–"; l'indicatore del timer visualizza il livello di potenza totale precedente lampeggiante, ad es. "2,5". Tenendo premuti per 1 secondo ancora entrambi i tasti "+" e "–", si passa a un altro livello di potenza, ad es. 3.0. Quando la potenza desiderata lampeggia, tenere premuto per 5 secondi il tasto "My Chef". Vengono emessi 10 segnali acustici. A questo punto, l'impostazione è terminata. Nota:

1. Dopo il passo 2, toccare "+" e "–" entro 3 secondi dopo l'emissione del

segnale acustico. In caso contrario, occorre ricominciare dal punto 2.

2. Una volta terminata l'impostazione, attendere la fine con l'emissione di

10 segnali acustici. Non toccare alcun tasto durante questo periodo. In caso contrario, l'impostazione non sarà valida. Regole di gestione della potenza Se la potenza totale supera il limite di 2,5 / 3,0 / 4,5 e 6,5 kW (a seconda del livello impostato), non è possibile aumentare la potenza per nessuna delle zone. Se si aumenta la potenza "+", il piano cottura emette 3 segnali acustici e l'indicatore visualizza "Pn" lampeggiante. È necessario, pertanto, ridurre la potenza delle altre zone prima di aumentare la potenza della zona desiderata.IT-14

My Chef Scaricare innanzitutto l'app hOn e installarla su un dispositivo portatile. Arruolare, quindi, il piano cottura a induzione. Accendere il piano cottura e tenere premuto per 3 secondi il tasto WiFi; il piano cottura visualizza "rr" e l'indicatore luminoso WiFi lampeggia. A questo punto, è possibile avviare l'arruolamento. Quando il modulo WiFi collega correttamente al router, l'indicatore luminoso WiFi rimane sempre acceso. In caso contrario, l'indicatore luminoso WiFi continua a lampeggiare. Impostazione Impostare la procedura My Chef sull'app hOn e inviare il comando al piano cottura; vengono emessi 2 segnali acustici e il puntino del display del timer lampeggia. Toccando, quindi, il tasto My Chef, viene emesso 1 segnale acustico e il puntino del display del timer è fisso. Il piano cottura funzionerà in base all'impostazione effettuata sull'app e le zone selezionate visualizzeranno "A". Nell'App saranno disponibili 50 ricette di cottura assistita, oltre ad alcune funzioni speciali: mantenimento in caldo, fusione, ebollizione, cottura a fuoco lento e frittura. Attenzione: Esiste un caso particolare. Se gli indicatori luminosi di tutte le zone si spengono una volta impostate ricette di cottura sull'app, è necessario toccare il tasto di accensione/spegnimento prima di toccare il tasto My Chef. Quando tutti gli indicatori luminosi si spengono, è necessario terminare l'impostazione della ricetta di cottura entro 10 minuti. In caso contrario, occorrerà collegare il router e impostare nuovamente la ricetta.IT-15

Informazioni sui prodotti per apparecchiature collegate in rete Consumo energetico del prodotto in standby di rete se tutte le porte di rete cablate sono collegate e tutte le porte di rete wireless sono attive: N/A

Come attivare la porta di rete wireless: Per attivare il WiFi, tenere premuto per 3 secondi il tasto WiFi Come disattivare la porta di rete wireless: Per disattivare il WiFi, tenere premuto per 3 secondi il tasto WiFiIT-16 Uso della funzione Boost Con la funzione Boost, una singola zona eroga entro un solo secondo una potenza maggiore per un periodo di 5 minuti. In questo modo è possibile ottenere una cottura più potente e più veloce. Uso della funzione Boost per una maggiore potenza

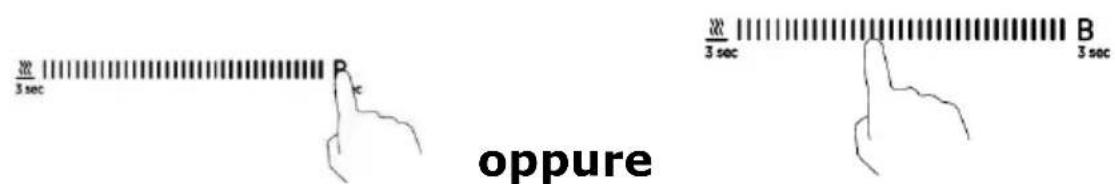

1. Toccare il tasto del pannello dei comandi per attivare la funzione Boost

e tenere premuto per 3 secondi il tasto "b". Il display di potenza visualizza "P" per indicare che la potenza della zona sta aumentando.

2. La funzione Boost dura 5 minuti, dopo di che la zona torna alla potenza 9.

3. Per annullare la funzione Boost durante questi 5 minuti, toccare due volte

il tasto "B". La zona scaldante torna alla potenza "9". In alternativa, scorrere lungo "–" fino al punto sinistro; la zona scaldante torna alla potenza precedente. oppure Limitazioni durante l'uso Le quattro zone sono state divise in due gruppi. In un gruppo, se si usa la funzione Boost su una zona, accertarsi prima che l'altra zona funzioni a un livello di potenza non superiore a 5. Gruppo a Gruppo bIT-17 Uso della funzione Mantenimento in caldo La funzione Mantenimento in caldo lascia calda una zona a una potenza inferiore, per mantenere stabile la temperatura. Uso della funzione Mantenimento in caldo per ottenere una temperatura stabile

1. Toccare il punto sinistro del cursore da mantenere in caldo e tenere

premuto il tasto per 3 secondi; l'indicatore della zona di cottura visualizza "A". 2. Per annullare la funzione Mantenimento in caldo, tenere premuto per 3 secondi il tasto . La zona scaldante torna alla potenza"0".

Uso della funzione Pausa La funzione Pausa può essere utilizzata in qualunque momento durante la cottura. Consente di arrestare il piano cottura a induzione e ripristinarlo.

1. Accertarsi che la zona di cottura sia in funzione.

2. Toccando il tasto Pausa, l'indicatore della zona di cottura visualizza "ll".

Il funzionamento del piano cottura a induzione, quindi, sarà disattivato per tutte le zone di cottura, ad eccezione della funzione Pausa, dei tasti di accensione e spegnimento e dei tasti di blocco.

3. Per annullare lo stato di pausa, premere il tasto pausa; la zona di cottura

torna alla potenza impostata precedentemente.IT-18

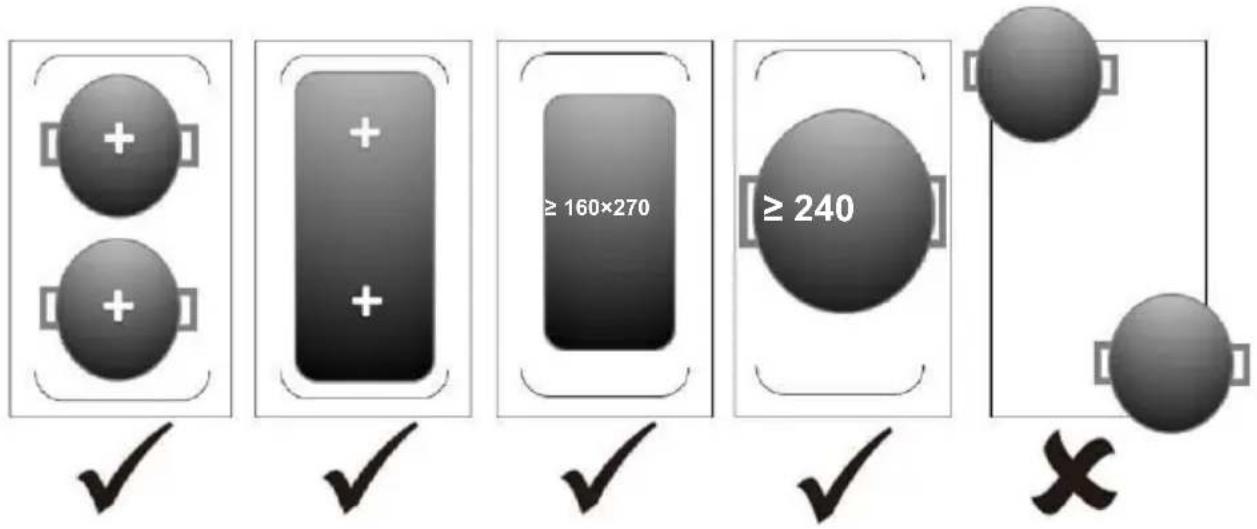

• Quest'area può essere utilizzata in qualunque momento come singola zona o come 2 zone differenti, in base alle esigenze di cottura.

• L'area zona flessibile è costituita da 2 induttori indipendenti che possono essere controllati separatamente.

• Importante: collocare gli utensili da cucina al centro sulla singola zona di cottura. Nel caso di pentole grandi, ovali, rettangolari e allungate, collocare le pentole al centro della zona di cottura in modo da coprire entrambe le zone scaldanti. Esempi di posizionamento corretto e scorretto delle pentole: Come unica grande zona

1. Toccando il tasto di selezione della zona flessibile per attivare l'area flessibile

come singola grande zona, l'indicatore visualizza .

2. Impostare il livello di potenza toccando uno dei cursori, scorrendo lungo il

comando "–" o toccando semplicemente un puntino qualunque "–". Come 2 zone indipendenti

1. Per annullare la zona flessibile, basta premere il tasto della zona flessibile;

l'indicatore accanto al tasto della zona flessibile scompare.

• I comandi possono essere bloccati per impedire utilizzi indesiderati (ad es. i bambini potrebbero accendere accidentalmente le zone di cottura).

• Quando sono bloccati, sono disabilitati tutti i comandi tranne quello di accensione e spegnimento. Per bloccare i comandi Tenere premuto per 3 secondi il comando di blocco dei tasti. L'indicatore del timer visualizza "Lo". Per sbloccare i comandi

1. Accertarsi che il piano cottura a induzione sia acceso.

2. Tenere premuto per qualche istante il comando di blocco dei tasti.

3. A questo punto, è possibile cominciare a utilizzare il piano cottura a induzione.

Quando il piano cottura è in modalità blocco, sono disabilitati tutti i comandi tranne quello di accensione e spegnimento. In caso di emergenza, è sempre possibile spegnere il piano cottura a induzione con il comando di accensione e spegnimento, ma occorrerà prima sbloccare il piano cottura. Protezione da temperature eccessive Il sensore di temperatura incorporato è in grado di monitorare la temperatura all'interno del piano cottura a induzione. Se viene rilevata una temperatura eccessiva, il piano cottura a induzione si spegne automaticamente. Protezione dalle fuoriuscite La protezione dalle fuoriuscite è una funzione di sicurezza. Spegne auto- maticamente il piano cottura entro 10 secondi se scorre acqua verso il pannello dei comandi, emettendo un segnale acustico di 1 secondo. Rilevamento di piccoli oggetti Quando viene rilevata la presenza di pentole di dimensioni non idonee o non magnetiche (ad es. alluminio) o altri piccoli oggetti (ad es. coltelli, forchette, chiavi), il piano cottura passa automaticamente alla modalità standby entro 1 minuto. La ventola continua a raffreddare il piano cottura a induzione per un altro minuto. Protezione tramite spegnimento automatico Lo spegnimento automatico è una funzione di protezione del piano cottura a induzione. Arresta automaticamente il piano cottura nel caso in cui ci si dimentichi di spegnerlo. I tempi di funzionamento predefiniti per i vari livelli di potenza sono indicati nella tabella seguente:IT-20 Livello di potenza

Timer di funzionamento predefinito (ore)

Quando si toglie la pentola, il piano cottura a induzione può interrompere immediatamente il riscaldamento e si spegne automaticamente dopo 2 minuti. I portatori di pacemaker devono consultare il loro medico prima di adoperare questa unità. Utilizzo del timer Il timer può essere adoperato in due modi diversi:

• Può essere utilizzato come promemoria minuti. In questo caso, il timer non spegne la zona di cottura quando il tempo è impostato.
• È possibile impostarlo per spegnere una sola zona di cottura dopo il tempo impostato. • È possibile impostare il timer fino a 99 minuti. Utilizzo del timer come promemoria minuti Se non si seleziona alcuna zona di cottura 1. Accertarsi che il piano cottura sia acceso. Nota: il promemoria minuti può essere utilizzato anche senza selezionare alcuna zona di cottura.

2. Toccando "–" o "+" del comando del timer, l'indicatore del

promemoria comincia a lampeggiare e il display del timer indica "30".

3. Impostare il tempo toccando il comando "–" o "+" del timer.

Suggerimento: toccare il comando "–" o "+" una sola volta per aumentare o ridurre il tempo con incrementi di 1 minuto. Tenere premuto il comando "–" o "+" del timer per aumentare o ridurre il tempo con incrementi di 10 minuti. Superando l'impostazione del tempo di 99 minuti, il timer torna automaticamente al minuto 0.

4. Annullare il tempo toccando "–" del timer e scorrendo fino a "0".IT-21

5. Quando il tempo è impostato, il conto alla rovescia

comincia immediatamente. Il display indica il tempo rimanente e l'indicatore del timer lampeggia per 5 secondi.

6. Viene emesso un segnale acustico per 30 secondi e

l'indicatore del timer visualizza "– –" una volta trascorso il tempo impostato. Impostazione del timer per lo spegnimento di una sola zona di cottura Zone di cottura impostate per questa funzione:

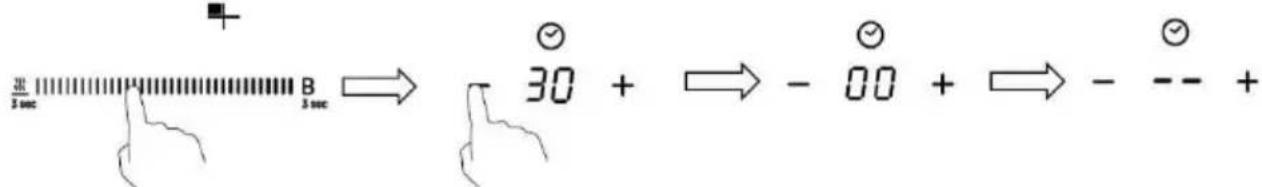

1. Toccare il cursore della zona scaldante per cui impostare il

2. Toccando "–" o "+" del comando del timer, l'indicatore del

promemoria comincia a lampeggiare e il display del timer indica "30".

3. Impostare il tempo toccando il comando "–" o "+" del timer.

Suggerimento: toccare il comando "–" o "+" una sola volta per aumentare o ridurre il tempo con incrementi di 1 minuto. Tenere premuto il comando "–" o "+", il timer aumenta o riduce il tempo con incrementi di 10 minuti. Superando l'impostazione del tempo di 99 minuti, il timer torna automaticamente al minuto 0.

4. Per annullare il timer, toccare il cursore del comando della selezione e

toccare "–" o "+" del timer; il timer viene annullato e il display dei minuti visualizza "00" e poi "– –".

5. Quando il tempo è impostato, il conto alla rovescia comincia immediatamente.

Il display indica il tempo rimanente e l'indicatore del timer lampeggia per 5 secondi.IT-22

NOTA: il puntino rosso accanto all'indicatore del livello di potenza si accende, indicando che la zona è selezionata.

6. Una volta scaduto il timer della cottura, la zona di

cottura corrispondente si spegne automaticamente e visualizza "H". Altre zone di cottura rimangono in funzione se sono state accese precedentemente. Impostazione del timer per lo spegnimento di più zone di cottura

1. Se si utilizza questa funzione per più zone scaldanti, l'indicatore del timer

visualizza il tempo più breve (ad es., se per la zona n. 1 il tempo impostato è 2 minuti e per la zona n. 2 il tempo impostato è 5 minuti, l'indicatore del timer visualizza "2"). NOTA: il puntino rosso lampeggiante accanto all'indicatore del livello di potenza segnala che l'indicatore del timer visualizza il tempo della zona scaldante. Per controllare il tempo impostato per altre zone scaldanti, toccare il comando di scorrimento della zona scaldante. Il timer visualizza il tempo impostato. (impostato a 5 minuti) (impostato a 2 minuti)

2. Una volta scaduto il timer della cottura, la zona scaldante

corrispondente si spegne automaticamente e visualizza "H". NOTA: per modificare il tempo dopo l'impostazione del timer, occorre partire dal passo 1.IT-23

Cura e pulizia Cosa? Come? Importante Sporcizia quotidiana sul vetro (impronte, segni, macchie lasciate dagli alimenti o fuoriuscite di sostanze non zuccherose sul vetro)

1. Spegnere il piano cottura.

2. Pulire il vetro ancora caldo

(ma non bollente) con un detersivo per piani cottura.

3. Sciacquare e asciugare

con carta assorbente o un panno.

4. Accendere il piano

• Quando si spegne il piano cottura, le superfici calde non sono più indicate, per cui la zona di cottura potrebbe essere ancora calda. Prestare molta attenzione.

• Pagliette doppie, alcune pagliette in nylon e detersivi aggressivi possono graffiare il vetro. Leggere sempre l'etichetta per accertarsi che il detersivo o la paglietta siano idonei.

• Non lasciare residui di pulizia sul piano cottura, altrimenti il vetro potrebbe macchiarsi. Fuoriuscite di alimenti bolliti, fusi e molto zuccherosi sul vetro Rimuovere immediatamente tali fuoriuscite con una paletta per il pesce, una spatola o un raschietto, idonei per piani cottura in vetro, prestando attenzione alle superfici delle zone di cottura calde:

1. Staccare la spina del piano

cottura dalla presa elettrica.

2. Tenere il raschietto o altro

utensile a un angolo di 30° e rimuovere sporcizia o fuoriuscite sulla zona calda del piano cottura.

3. Pulire la sporcizia o le

fuoriuscite con carta assorbente o uno strofinaccio.

4. Seguire i punti da 2 a 4,

"Sporcizia quotidiana sul vetro".

• Rimuovere prima possibile le macchie residue di fuoriuscite, alimenti fusi o zuccherini. Se si raffreddano sul vetro, potrebbe essere difficile eliminarle e la superficie del vetro potrebbe danneggiarsi irreparabilmente.

• Pericolo di tagli: con il coperchio di sicurezza ritratto, la lama del raschietto è affilata come un rasoio. Prestare estrema attenzione e conservarlo sempre in un luogo sicuro e lontano dalla portata dei bambini. Fuoriuscite sui comandi touch

1. Spegnere il piano cottura.

2. Bagnare la fuoriuscita

3. Strofinare l'area dei

comandi touch con un panno o una spugna pulita e inumidita.

4. Asciugare perfettamente

la zona con carta assorbente.

5. Accendere il piano cottura.

• Se è presente liquido sui comandi, il piano cottura potrebbe emettere un segnale acustico e spegnersi automaticamente, e i comandi potrebbero non funzionare. Asciugare perfettamente l'area dei comandi touch prima di accendere il piano cottura.IT-24

Suggerimenti e istruzioni utili Problema Possibili cause Rimedi Il piano cottura a induzione non si accende. Assenza di corrente elettrica. Controllare se il piano cottura a induzione è collegato a una fonte di alimentazione funzionante. Controllare se si è verificato un blackout in casa o in zona. Se il problema non si risolve dopo tutti questi controlli, chiamare un tecnico qualificato. I comandi touch non rispondono. I comandi sono bloccati. Sbloccare i comandi. Per le istruzioni, consultare la sezione che descrive l'uso del piano cottura a induzione. I comandi touch sono difficili da azionare. È possibile che sia presente un velo d'acqua sui comandi o che si utilizzi la punta del dito per toccarli. Accertarsi che l'area dei comandi touch sia asciutta e utilizzare il polpastrello quando si toccano i comandi. Il vetro è graffiato. Utensili da cucina con bordi irregolari. Uso di pagliette abrasive o prodotti di pulizia inadeguati. Adoperare utensili da cucina con basi piatte e lisce. Vedere "Scelta degli utensili da cucina". Vedere "Cura e pulizia". Alcune pentole producono crepitii e ticchettii. Questi rumori possono essere dovuti ai materiali con cui sono realizzati gli utensili da cucina (strati di metalli differenti che vibrano in maniera diversa). Questo fenomeno è normale per gli utensili da cucina e non indica un problema. Il piano cottura a induzione emette un lieve ronzio quando è impostata una temperatura elevata. Questo rumore è dovuto alla tecnologia della cottura a induzione. Il rumore è normale ma dovrebbe diminuire o scomparire quando si riduce l'impostazione della temperatura. Rumore della ventola proveniente dal piano cottura a induzione. La ventola di raffreddamento interna del piano cottura a induzione si accende per evitare il surriscaldamento dei componenti elettronici. Può rimanere in funzione anche dopo aver spento il piano cottura a induzione. Questo funzionamento è normale e non richiede alcun intervento. Non staccare la spina del piano cottura a induzione quando è in funzione la ventola. Le pentole non si riscaldano e il display indica Il piano cottura a induzione non rileva la pentola perché non è adatta alla cottura a induzione. Il piano cottura a induzione non rileva la pentola perché è troppo piccola per la zona di cottura o non è centrata correttamente sulla zona di cottura. Adoperare utensili di cucina idonei per la cottura a induzione. Vedere la sezione "Scelta degli utensili da cucina". Centrare la pentola e accertarsi che la base sia adatta alle dimensioni della zona di cottura.IT-25

Il piano cottura a Guasto tecnico. Prendere nota delle lettere e dei induzione o una zona

numeri dell'errore, staccare la di cottura si spegne

spina del piano cottura a all'improvviso, viene

induzione e rivolgersi a un emesso un segnale

tecnico qualificato. acustico e viene

visualizzato un codice

Indicazione dei guasti e significato In caso di anomalie, il piano cottura a induzione passa automaticamente in uno stato di sicurezza e visualizza i codici di sicurezza corrispondenti: Problema Possibili cause Rimedi F3/F4 Guasto del sensore della temperatura della bobina a induzione. Rivolgersi al fornitore. F9/FA Guasto del sensore della temperatura IGBT. Rivolgersi al fornitore. E1/E2 Tensione di alimentazione anomala. Controllare se la fonte di alimentazione è normale. Se è normale, accendere il piano cottura a induzione.

Temperatura alta del sensore di temperatura della bobina a induzione. Rivolgersi al fornitore.

Temperatura alta del sensore di temperatura IGBT. Lasciare raffreddare il piano cottura e riavviarlo. Le indicazioni precedenti sono fornite per valutare e comprendere il significato di guasti comuni. Per evitare pericoli e danni al piano cottura a induzione, non smontarlo.IT-26

GUARNIZIO Specifiche tecniche Piano cottura HTPS64MCTTWIFI Zone di cottura 4 zone Tensione di alimentazione 220-240 V~, 50-60 Hz Potenza elettrica installata 2,5 kW: 2250-2750 W

7,4 kW: 6600-7400 W Dimensioni del prodotto L×W×H (mm) 590×520×60 Dimensioni dell'incasso A×B (mm) 560×490 Dimensioni e pesi sono approssimativi. Siccome siamo costantemente impegnati a migliorare i nostri prodotti, le specifiche e i modelli sono soggetti a modifiche senza preavviso.

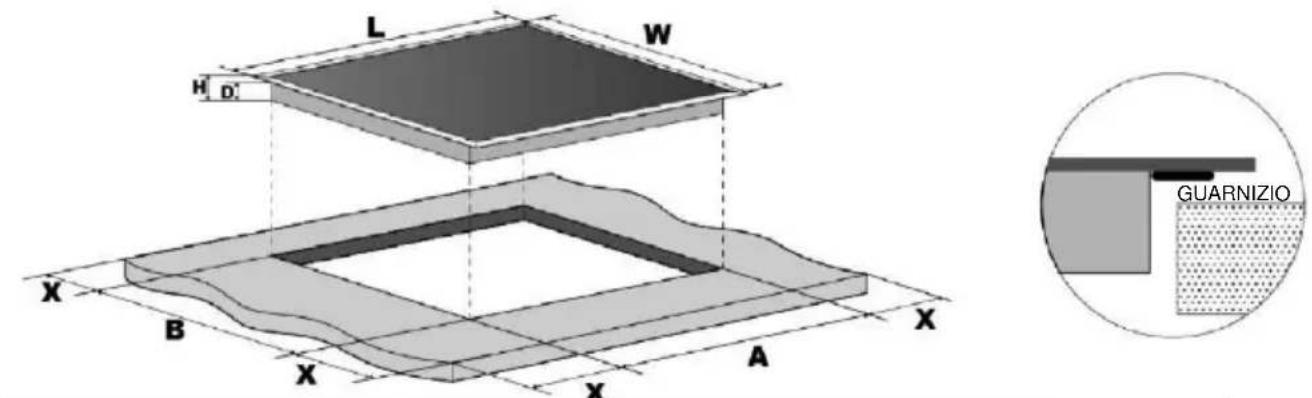

Installazione Scelta delle attrezzature per l'installazione Praticare un foro sul top di cucina attenendosi alle dimensioni indicate nel disegno. Per l'installazione e l'uso, lasciare almeno 5 cm di spazio attorno al foro. Accertarsi che lo spessore del top di cucina sia almeno 30 mm. Scegliere un materiale del top di cucina resistente al calore, per evitare deformazioni causate dall'irradiazione del calore prodotto dal piano cottura. Attenersi alle indicazioni seguenti: L (mm) W (mm) H (mm) D (mm) A (mm) B (mm) X (mm)

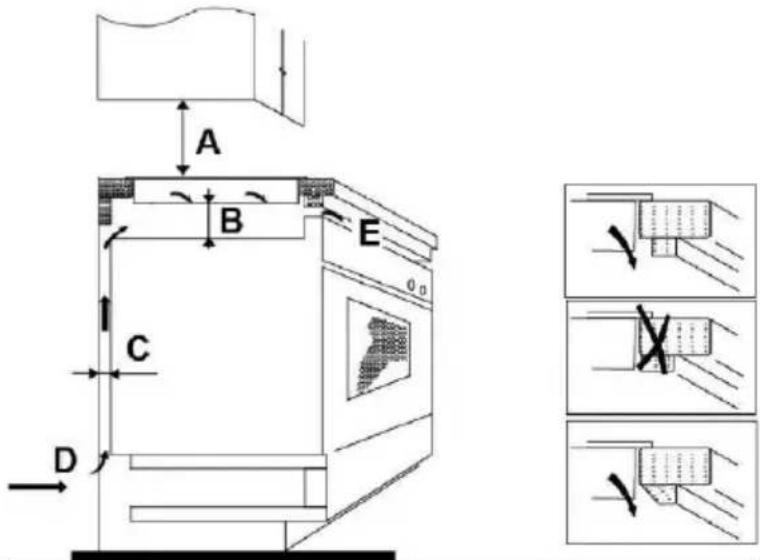

Accertarsi sempre che il piano cottura a induzione sia adeguatamente ventilato e che i fori di ingresso e uscita dell'aria non siano ostruiti. Accertarsi che il piano cottura a induzione funzioni perfettamente. Attenersi alle seguenti illustrazioni. Nota: la distanza di sicurezza tra il piano cottura e i pensili sovrastanti deve essere almeno 760 mm. A (mm) B (mm) C (mm)

Min 50 Min 20 Ingresso dell'aria Uscita dell'aria 5 mm

Controlli da effettuare prima dell'installazione del piano cottura

• Il top di cucina deve essere dritto e a livello, senza membri strutturali che interferiscono con i requisiti di spazio.

• Il materiale del top di cucina deve resistere al calore.

• Se il piano cottura viene installato su un forno, il forno deve essere dotato di ventilatore di raffreddamento.

• L'installazione deve essere effettuata considerando tutte le tolleranze necessarie e in conformità alle norme e ai regolamenti vigenti.

• L'impianto elettrico deve includere un adeguato interruttore di isolamento che consenta di scollegare completamente la fonte di alimentazione, montato e collocato in conformità alle norme e ai regolamenti locali sugli impianti elettrici. L'interruttore di isolamento deve essere di tipo approvato e deve garantire una separazione dei contatti in aria di 3 mm su tutte le polarità (o in tutti conduttori di fase attivi, se le norme locali sugli impianti elettrici consentono questa variazione dei requisiti).

• Una volta installato il piano cottura, l'interruttore di isolamento deve essere facilmente accessibile per il cliente.

• In caso di dubbi inerenti all'installazione, rivolgersi agli enti locali e attenersi alle norme vigenti.

• Per le superfici delle pareti circostanti al piano cottura scegliere finiture resistenti al calore e facili da pulire (ad es. piastrelle di ceramica).IT-28

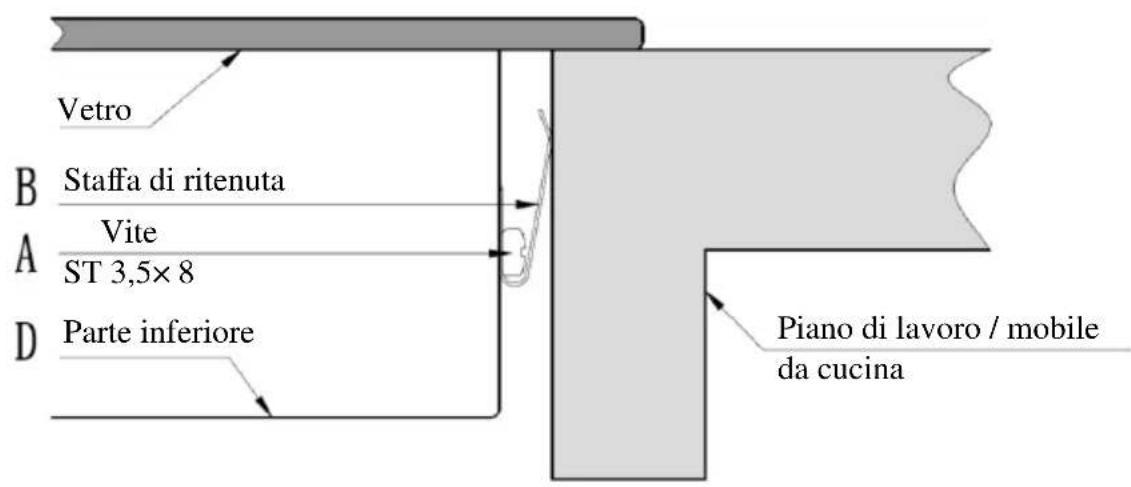

Vetro Staffa di ritenuta Vite ST 3,5×8 Parte inferiore Piano di lavoro / mobile da cucina Controlli da effettuare dopo l'installazione del piano cottura

• Il cavo di alimentazione non deve essere accessibile tramite sportelli o cassetti degli arredi.

• Gli arredi devono garantire un adeguato flusso di aria fresca per laventilazione della base del piano cottura.

• Se il piano cottura è installato sopra un cassetto o un mobile, sotto la base del piano cottura deve essere installata una barriera di protezione termica.

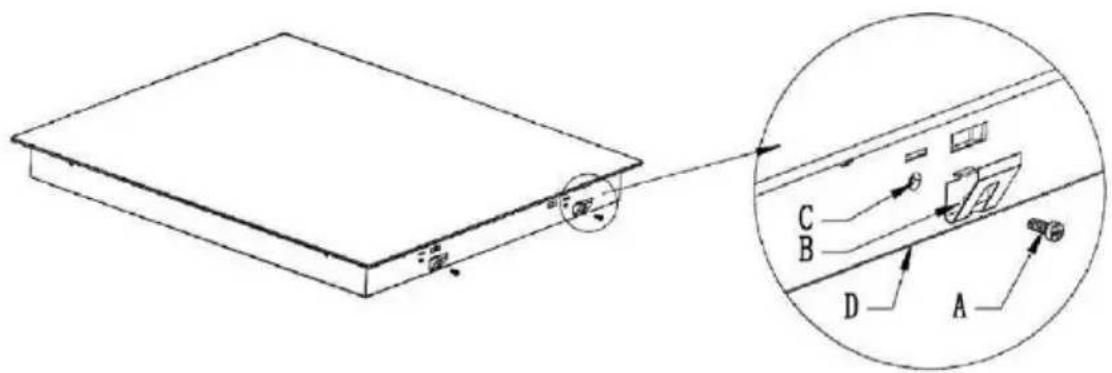

• L'interruttore di isolamento deve essere facilmente accessibile per il cliente. Controlli da effettuare prima del posizionamento delle staffe di fissaggio L'unità deve essere collocata su una superficie liscia e stabile (è possibile utilizzare l'imballo). Non applicare forza sui comandi che sporgono dal piano cottura. Regolazione della posizione delle staffe Dopo l'installazione, fissare il piano cottura sul top di cucina avvitando le 4 staffe sulla parte inferiore del piano cottura (v. immagine).

1. Il piano cottura a induzione deve essere installato da personale o tecnici

qualificati. Il produttore può fornire tecnici professionisti. Non effettuare l'operazione da soli.

2. Il piano cottura non deve essere installato direttamente su lavastoviglie,

frigoriferi, congelatori, lavatrici o asciugatrici, in quanto l'umidità potrebbe danneggiare i componenti elettronici del piano cottura.

3. Il piano cottura a induzione deve essere installato in modo da ottimizzare

l'irradiazione del calore, per incrementarne l'affidabilità.

4. La parete e la zona scaldante a induzione sopra il top di cucina devono

resistere al calore.

5. Per evitare danni, lo strato a sandwich e l'adesivo devono essere resistenti

Collegamento del piano cottura alla rete elettrica Questo piano cottura deve essere collegato alla rete elettrica solo da una persona qualificata. Controlli da effettuare prima del collegamento del piano cottura alla rete elettrica:

1. L'impianto elettrico deve essere in grado di sostenere la potenza assorbita dal piano

2. La tensione deve corrispondere a quella specificata sulla targhetta.

3. Le sezioni dei cavi di alimentazione devono resistere al carico specificato sulla targhetta.

Per collegare il piano cottura alla rete elettrica, non adoperare adattatori, riduttori o dispositivi di derivazione, in quanto possono causare surriscaldamenti e incendi. Il cavo di alimentazione non deve entrare a contatto con parti calde e deve essere collocato in modo che la temperatura non sia mai superiore a 75 °C in ogni punto. Chiedere a un elettricista se l'impianto elettrico è idoneo senza modifiche. Eventuali modifiche devono essere effettuate solo da un elettricista qualificato.

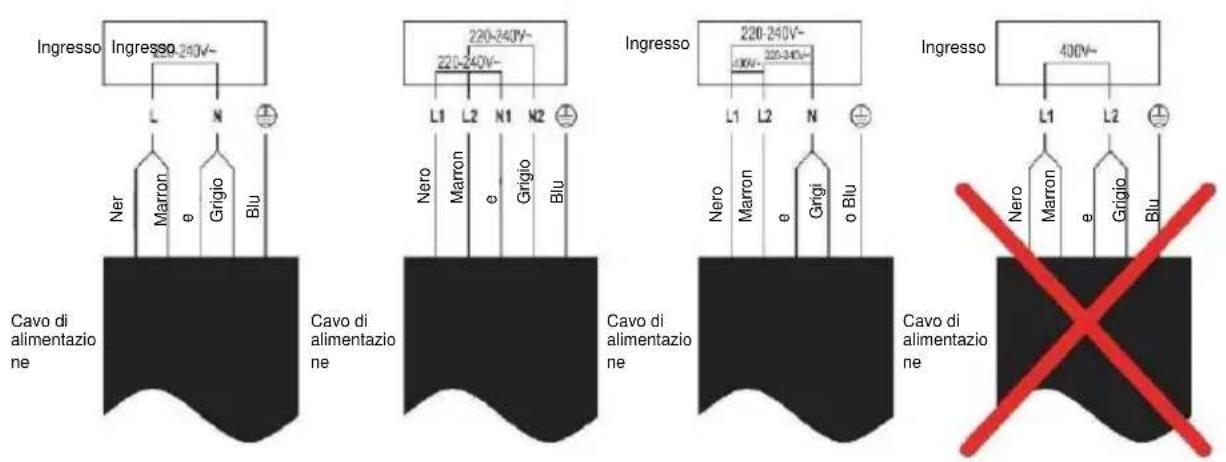

L'alimentazione deve essere collegata in conformità alle norme pertinenti o con un interruttore unipolare. Il metodo di collegamento è illustrato di seguito.IT-30

Sull'elettrodomestico è riportato il simbolo di conformità alla direttiva europea 2012/19/CE relativa allo smaltimento di rifiuti di apparecchiature elettriche ed elettroniche. I rifiuti di apparecchiature elettriche ed elettroniche contengono sostanze inquinanti per l'ambiente e componenti basilari riutilizzabili. È fondamentale che i rifiuti di apparecchiature elettriche ed elettroniche siano sottoposti a trattamenti specifici per rimuovere e smaltire correttamente i materiali inquinanti e recuperare tutti i materiali riciclabili. Osservando alcune regole basilari, tutti possono contribuire a evitare danni ambientali causati dai rifiuti di apparecchiature elettriche ed elettroniche:

I rifiuti di apparecchiature elettriche ed elettroniche non devono essere gestiti comerifiuti domestici.

I rifiuti di apparecchiature elettriche ed elettroniche devono essere conferiti in aree di raccolta dedicate gestite a livello municipale o da una società registrata. In molti paesi potrebbe essere disponibile il prelievo a domicilio per i rifiuti di apparecchiature elettriche ed elettroniche di grandi dimensioni. Quando si acquista un nuovo elettrodomestico, quello vecchio può essere restituito al rivenditore che è tenuto ad accettarlo gratuitamente, purché sia di tipo equivalente e abbia le stesse funzioni di quello acquistato. Ingresso Ingresso Ingresso Ingresso

Cavo di alimentazio ne

Cavo di alimentazio ne

Cavo di alimentazio ne

Cavo di alimentazio ne

• Se il cavo è danneggiato o deve essere sostituito, per evitare incidenti l'operazione deve essere effettuata da un rappresentante post-vendita con appositi utensili.

• Se l'elettrodomestico è collegato direttamente alla rete elettrica, è necessario installare un interruttore onnipolare con un'apertura minima di 3 mm tra i contatti.

• L'installatore deve accertarsi che il collegamento elettrico sia corretto e conforme alle normative in materia di sicurezza.

• Il cavo non deve essere piegato o compresso.

• Il cavo deve essere controllato regolarmente e deve essere sostituito solo da un tecnico autorizzato. Ner Marron Grigio Blu Nero Marron Grigio Blu Nero Marron

Grigi o Blu Nero Marron

Informazioni sul prodotto per i piani cottura elettrici domestici conformi al Regolamento UE n. 66/2014

Posizione Simbolo Valore Unità di misura Identificativo del modello

Tipo di piano cottura:

Piano cottura elettrico

Numero di zone e/o aree di cottura zone

Tecnologia di riscaldamento (zone di cottura e aree di cottura a induzione, zone di cottura radianti, piastre solide) Zone di cottura a induzione

Aree di cottura a induzione

Zone di cottura radianti

Per zone o aree di cottura circolari: diametro della superficie utile per ogni zona di cottura riscaldata elettricamente, arrotondato a 5 mm. Posteriore sinistra

Per zone o aree di cottura non circolari: lunghezza e larghezza della superficie utile per ogni zona o area di cottura riscaldata elettricamente, arrotondate a 5 mm. Posteriore sinistra

Consumo energetico per zona o area di cottura calcolato per kg Posteriore sinistra Cottura elettrica 186,5 Wh/kg Centrale posteriore Cottura elettrica

Wh/kg Posteriore destra Cottura elettrica 197,2 Wh/kg Centrale sinistra Cottura elettrica

Wh/kg Centrale al centro Cottura elettrica

Wh/kg Centrale destra Cottura elettrica

Wh/kg Anteriore sinistra Cottura elettrica 187,3 Wh/kg Centrale anteriore Cottura elettrica

Wh/kg Anteriore destra Cottura elettrica 195,6 Wh/kg Consumo energetico per il piano cottura calcolato per kg

Piano cottura elettrico

Wh/kg Norma applicata: EN 60350-2: Apparecchi elettrici per la cottura per uso domestico - Parte 2: Piani cottura - Metodi per la misura delle prestazioni. Suggerimenti per il risparmio energetico:

• Per ottimizzare l'efficienza del piano cottura, collocare la pentola al centro della zona di cottura.

• L'uso di un coperchio abbrevia i tempi di cottura e consente di risparmiare energia trattenendo il calore.

• Riducendo al minimo la quantità di liquidi o grassi, si riducono i tempi di cottura.

• Cominciare la cottura con un'impostazione alta e ridurla quando gli alimenti si sono riscaldati a sufficienza.

• Utilizzare pentole di diametro adeguato, come illustrato nella figura della zona selezionata.CZ-1
