MANUALE UTENTE FS 260 STIHL

95 - 139 Istruzioni d'uso

Inhaltsverzeichnis

1 Per queste Istruzioni d'uso....95

2 Avvertenze di sicurezza e tecnica operativa 96

3 Combinazioni ammesse di attrezzo di taglio, riparo, arresto e tracolle.... 106

4 Montaggio dell'impugnatura a manubrio.107

5 Impostazione del tirante gas.... 110

6 Montaggio dell'occhiello di trasporto.....111

7 Montaggio dei dispositivi di protezione... 111

8 Montaggio dell'attrezzo di taglio......112

9 Carburante.... 118

10 Rifornimento del carburante....119

11 Addossamento degli spallacci....119

12 Bilanciamento dell'apparecchiatura...... 121

13 Avviamento/arresto del motore...... 122

14 Trasporto dell'apparecchiatura.... 124

15 Istruzioni operative....126

16 Filtro aria.... 127

17 Impostazione del carburatore.... 128

18 Esercizio invernale....128

19 Candela....129

20 Comportamento del motore in marcia.....130

21 Conservazione dell'apparecchiatura.....131

22 Affilatura degli attrezzi di taglio metallici. 131

23 Manutenzione della testa falciante......131

24 Controllo e manutenzione da parte dell'utente.... 133

25 Controllo e manutenzione da parte del rivenditore.... 133

26 Istruzioni di manutenzione e cura...... 134

27 Ridurre al minimo l'usura ed evitare i danni .... 136

28 Componenti principali.... 136

29 Dati tecnici.... 137

30 Avvertenze per la riparazione.... 138

31 Smaltimento.... 139

32 Dichiarazione di conformità UE......139

Egregio cliente,

La ringrazio vivamente per avere scelto un prodotto di qualità della ditta STIHL.

Questo prodotto è stato realizzato secondo moderni procedimenti di produzione ed adeguate misure per garantirne la qualità. Siamo impegnati in uno sforzo continuo teso a soddisfare sempre meglio le Sue esigenze e ad agevolare il Suo lavoro.

Se desidera informazioni sulla Sua apparecchiatura, La preghiamo di rivolgersi al Suo rivenditore o direttamente alla nostra società di vendita.

Suo

Dr. Nikolas Stihl

1 Per queste Istruzioni d'uso

1.1 Pittogrammi

I pittogrammi applicati sull'apparecchiatura sono spiegati in queste Istruzioni d'uso.

Secondo il modello e la dotazione, l'apparecchiatura può essere provvista dei seguenti pitto-grammi.

Serbatoio carburante; miscela di carburante composta da benzina e olio motore

Azionare la valvola di decompressione

Pompa carburante manuale

Azionare la pompa carburante manuale

Tubetto di grasso

Direzione aria di aspirazione: esercizio estivo

Direzione aria di aspirazione: esercizio invernale

Riscaldamento impugnatura

1.2 Identificazione di sezioni di testo

AVVERTENZA

Avviso di pericolo d'infortunio e di lesioni per persone nonché di gravi danni materiali.

AVVISO

Avviso di pericolo di danneggiamento dell'apparecchiatura o di singoli componenti.

1.3 Sviluppo tecnico continuo

STIHL sottopone tutte le macchine e le apparecchiature a un continuo sviluppo; dobbiamo quindi riservarci modifiche di fornitura per quanto riguarda forma, tecnica e dotazione.

Non potranno perciò derivare diritti dai dati e dalle illustrazioni di queste Istruzioni d'uso.

2 Avvertenze di sicurezza e tecnica operativa

Per l'uso di apparecchiature a motore è necessario adottare misure di sicurezza specifiche.

Non mettere in funzione per la prima volta il dispositivo senza avere letto attentamente e per intero le Istruzioni d'uso; queste vanno conservate con cura per la successiva consultazione. L'inosservanza delle Istruzioni d'uso può comportare rischi mortali.

Rispettare le avvertenze di sicurezza specifiche per Paese, stabilite ad es. da sindacati, casse di previdenza, ispettorato del lavoro e altre autorità.

Per chi lavora per la prima volta con l'apparecchiatura: farsi istruire dal venditore o da un altro esperto sull'uso sicuro oppure partecipare a un corso di addestramento.

L'uso dell'apparecchiatura non è consentito ai minorenni – eccetto i giovani oltre i 16 anni addestrati sotto vigilanza.

Tenere lontani bambini, curiosi e animali.

Se non si usa l'apparecchiatura a motore, riporla in modo che nessuno venga esposto a pericoli. Metterla al sicuro dall'uso non autorizzato.

L'utente è responsabile per gli incidenti o i rischi nei confronti delle altre persone o di altre proprietà.

Affidare o prestare l'apparecchiatura solo a persone che conoscono e sanno maneggiare questo modello, dando loro sempre anche le istruzioni d'uso.

L'impiego di apparecchiature a motore che producono rumore può essere limitato in certe fasce orarie da disposizioni nazionali o locali.

Chi lavora con l'apparecchiatura a motore deve essere riposato, in buona salute e in buone condizioni psicofisiche.

Chi, per motivi di salute, non deve affaticarsi, deve chiedere al proprio medico se gli è consentito di lavorare con un'apparecchiatura a motore.

Solo per portatori di pacemaker: l'impianto di accensione di questa apparecchiatura emette un campo elettromagnetico molto esiguo. Non è possibile escludere del tutto un'interferenza con alcuni tipi di pacemaker. Per evitare rischi sanitari, STIHL consiglia di consultare il medico curante e il costruttore del pacemaker.

Non si deve usare l'apparecchiatura a motore dopo avere assunto bevande alcoliche, medicine che pregiudicano la prontezza di riflessi, o droghe.

Usare l'apparecchiatura – secondo gli attrezzi di taglio coordinati – solo per falciare erba e per tagliare vegetazione infestante, cespugli, sterpaglia, sottobosco, alberelli o simili.

Non è consentito usare l'apparecchiatura per altri scopi – pericolo d'infortunio!

Montare solo attrezzi di taglio o accessori ammessi da STIHL per questa apparecchiatura,

o particolari tecnicamente equivalenti. Per ulteriori chiarimenti a questo proposito, rivolgersi a un rivenditore specializzato. Usare solo attrezzi o accessori di alta qualità. Diversamente ci può essere il pericolo di infortuni o di danni all'apparecchiatura.

STIHL raccomanda di usare attrezzi e accessori originali STIHL, in quanto hanno caratteristiche ottimali per l'uso in combinazione con il prodotto e rispondono alle esigenze dell'utente.

Non alterare l'apparecchiatura – si rischia di comprometterne la sicurezza. STIHL declina ogni responsabilità per i danni a persone e cose derivanti dall'uso di componenti applicati non consentiti.

Per la pulizia dell'apparecchiatura, non utilizzare idropulitrici. Il getto d'acqua violento può danneggiare i componenti dell'apparecchiatura.

Il riparo dell'apparecchiatura non può proteggere l'utente da tutti gli oggetti (sassi, vetri, filo metallico, ecc.) proiettati intorno dall'attrezzo di taglio. Questi possono rimbalzare da qualche parte e colpire l'utente stesso.

2.1 Abbigliamento ed equipaggiamento

Indossare l'abbigliamento e l'equipaggiamento prescritti.

L'abbigliamento deve essere adatto al lavoro e non d'impaccio. Abito ade- rente; la tuta, non il camice.

Non portare abiti che possano impigliarsi nel legno, nella sterpaglia o nelle parti in moto dell'apparecchiatura. Non indossare sciarpe, cravatte o gioielli. Legare i capelli lunghi in modo che rimangano al di sopra delle spalle.

Calzare stivali di protezione con suola antiscivolo e punta di acciaio.

Solo impiegando le teste falcianti sono ammesse, in alternativa, scarpe robuste con suola aderente e antiscivolo.

AVVERTENZA

Per ridurre il pericolo di lesioni agli occhi, indossare occhiali di protezione ben aderenti secondo la norma EN 166. Badare alla corretta posizione degli occhiali di protezione.

Portare la visiera e badare alla corretta posizione. La visiera non è una protezione sufficiente per gli occhi.

Indossare una protezione acustica "personale" – per es. le capsule auricolari.

Portare il casco di protezione nei lavori di diradamento, nella sterpaglia alta e in luoghi con pericolo di caduta di oggetti.

Calzare guanti da lavoro robusti di materiale resistente (per es. pelle).

STIHL offre un'ampia gamma di dispositivi di protezione individuale.

2.2 Trasporto dell'apparecchiatura a motore

Spegnere sempre il motore.

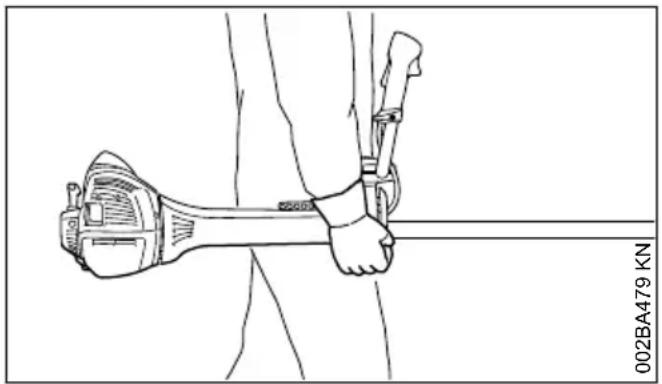

Reggere l'apparecchiatura sospesa alla tracolla o bilanciata per lo stelo.

Durante il trasporto, anche se breve, proteggere da contatti l'attrezzo di taglio metallico con un apposito riparo – ved. anche "Trasporto dell'apparecchiatura".

Non toccare parti di macchina roventi né il riduttore – pericolo di ustioni!

Su automezzi: assicurare l'apparecchiatura contro il ribaltamento, il danneggiamento e la fuoriuscita di carburante.

2.3 Rifornimento

La benzina s'infiamma con estrema facilità – stare lontani dalle fiamme libere – non spandere carburante – non fumare.

Prima del rifornimento arrestare il motore.

Non fare rifornimento finché il motore è ancora caldo – il carburante potrebbe fuoriuscire – Pericolo d'incendio!

Aprire con prudenza il tappo del serbatoio per eliminare gradualmente la sovrappressione ed evitare schizzi di carburante.

Fare rifornimento soltanto in luoghi ben aerati. In caso di versamento di carburante, pulire immediatamente l'apparecchiatura – non macchiare di carburante i vestiti e, nel caso, cambiarli immediatamente.

Dopo il rifornimento serrare il più possibile il tappo del serbatoio.

Così si riduce il pericolo che il tappo, per le vibrazioni del motore, possa allentarsi, lasciando uscire il carburante.

Fare attenzione ai difetti di tenuta – Non avviare il motore se fuoriesce carburante – pericolo mortale per ustioni!

2.4 Prima di iniziare

Accertarsi delle condizioni di funzionamento sicuro dell'apparecchiatura – attenersi ai relativi capitoli delle Istruzioni per l'uso:

• Verificare la tenuta del sistema del carburante, soprattutto i componenti visibili, ad es. tappo del serbatoio, raccordi tra flessibili, pompa carburante manuale (solo per apparecchiature a motore con pompa carburante manuale). In caso di mancata tenuta o di danneggiamento, non avviare il motore – pericolo d'incendio! Prima di mettere in funzione l'apparecchiatura, farla riparare dal rivenditore.
• Deve essere ammessa la combinazione di attrezzo di taglio, riparo, impugnatura e tracolla; tutti i particolari devono essere montati correttamente.
• si deve potere premere agevolmente il pulsante Stop
• La leva farfalla di avviamento, il bloccaggio del grilletto e il grilletto devono essere scorrevoli – il grilletto deve scattare indietro automaticamente nella posizione del minimo. Premendo contemporaneamente il bloccaggio grilletto e il grilletto, la leva della farfalla di avviamento deve scattare indietro dalle posizioni ⚡ e ✗ nella posizione di esercizio I
• Controllare la sede della spina del cavo di accensione – se non correttamente inserita, può produrre scintille, che potrebbero incendiare la miscela carburante-aria che fuoriesce – Pericolo d'incendio!

• Attrezzo di taglio o attrezzo di applicazione: montaggio corretto, accoppiamento fisso e in perfette condizioni

• Controllare che i dispositivi di protezione (per es. il riparo per l'attrezzo di taglio, il piattello girevole) non siano danneggiati o consumati. Sostituire i particolari danneggiati. Non usare l'apparecchiatura con riparo danneggiato o con piattello girevole consumato (se scritta e frecce non sono più leggibili)

• Non eseguire modifiche ai dispositivi di comando e di sicurezza.
• Le impugnature devono essere pulite e asciutte, senza olio né sporcizia – per una guida sicura dell'apparecchiatura a motore
• Regolare la tracolla e le impugnature secondo la propria corporatura – cap. Per questo seguire i capitoli "Come indossare la tracolla" e "Bilanciamento dell'apparecchiatura".

L'apparecchiatura a motore deve funzionare solo in condizioni di sicurezza – pericolo d'infortunio!

Per le emergenze nel caso si indossino tracolle: Esercitarsi nello scaricare rapidamente l'apparecchiatura. Durante l'esercizio non gettare l'apparecchiatura a terra, per evitare di danneggiarla.

2.5 Avviare il motore

Ad almeno 3 metri dal luogo di rifornimento – non in ambiente chiuso.

Avviare solo su un fondo piano, assumere una posizione stabile e sicura, tenere saldamente l'apparecchiatura – l'attrezzo non deve toccare oggetti né il terreno, perché potrebbe essere trascinato all'avviamento del motore.

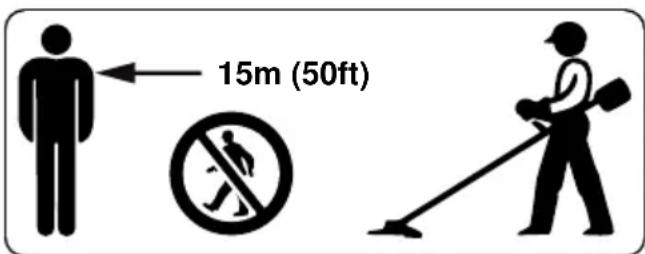

L'apparecchiatura è manovrata da una sola persona – nel raggio di 15 m non devono trovarsi altri – neppure durante l'avviamento – pericolo di lesioni per oggetti proiettati intorno!

Evitare il contatto con l'attrezzo – pericolo di lesioni!

Non avviare il motore “a mano libera”, ma come descritto nelle istruzioni per l'uso. Dopo il rilascio del grilletto l'attrezzo di taglio gira ancora per breve tempo – effetto d'inerzia!

Controllare il minimo: con grilletto rilasciato l'attrezzo di taglio deve stare fermo.

Materiali facilmente infiammabili (ad es. trucioli di legno, corteccia, erba secca, carburante) lontani dalla corrente di scarico e dalla superficie rovente dei silenziatori – Pericolo d'incendio!

2 Avvertenze di sicurezza e tecnica operativa italiano

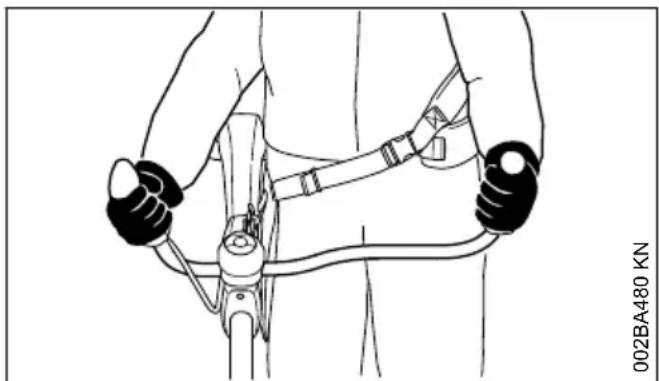

2.6 Tenuta e guida dell'apparec-chiatura

Tenere saldamente l'apparecchiatura a motore sempre con entrambe le mani sulle impugnature.

Assumere sempre una posizione stabile e sicura.

Mano destra sull'impugnatura di comando, mano sinistra sul manico tubolare.

2.7 Durante il lavoro

Assumere sempre una posizione stabile e sicura.

In caso di pericolo incombente o di emergenza, per spegnere il motore – premere il pulsante Stop.

Entro un ampio raggio intorno al luogo d'impiego può crearsi il pericolo di lesioni causato da oggetti proiettati via, perciò nel raggio di 15 m non devono trovarsi altre persone. Mantenere questa distanza anche dalle cose (veicoli, vetri di finestrini) – pericolo di danneggiamento di beni materiali! Anche alla distanza di oltre 15 m non si può escludere il pericolo.

Badare che il minimo sia regolare, perché l'attrezzo non giri più dopo avere rilasciato il grilletto.

Controllare periodicamente l'impostazione del minimo, ev. correggerla. Se tuttavia l'attrezzo è trascinato al minimo, affidare la riparazione al rivenditore. STIHL consiglia il rivenditore STIHL.

Attenzione in caso di terreno viscido, umidità, neve, sui pendii, su terreno accidentato ecc. – pericolo di scivolare!

Attenzione agli ostacoli: ceppi, radici – pericolo d'inciampare!

Lavorare solo in piedi sul terreno, mai in posizioni instabili né su una scala o da una piatta-forma di sollevamento.

Se si indossano le protezioni auricolari, si deve procedere con maggiore attenzione e prudenza, perché la percezione dei suoni di allarme (grida, fischi, ecc.) è ridotta.

Fare pause a tempo debito per prevenire stanchezza e spossatezza – pericolo d'infortunio!

Lavorare con calma e concentrazione, solo con buone condizioni di luminosità e visibilità. Lavorare con prudenza, evitando di mettere in pericolo altre persone.

L'apparecchiatura a motore emette gas di scarico velenosi, quando il motore è in funzione. Questi gas potrebbero essere inodori e invisibili o contenere idrocarburi e benzolo non combusti. Non lavorare mai con l'apparecchiatura in locali chiusi o male aerati – neppure con macchine catalizzate.

per i lavori in fosse, avvallamenti o spazi ristretti, assicurare sempre un ricambio d'aria adeguato – pericolo di morte per avvelenamento!

In caso di nausea, emicrania, disturbi della vista, (ad es. riduzione del campo visivo), disturbi dell'udito, capogiro, ridotta capacità di concentrazione, interrompere immediatamente il lavoro – questi sintomi possono essere provocati anche da un'eccessiva concentrazione di gas di scarico – Pericolo d'incidente!

Mantenere bassi i livelli di rumore e di gas di scarico dell'apparecchiatura a motore – non lasciare acceso inutilmente il motore, accelerare solo per il lavoro.

Non fumare durante l'uso dell'apparecchiatura e nelle sue immediate vicinanze – pericolo d'incendio! Dal sistema di alimentazione possono svilupparsi vapori di benzina infiammabili.

Le polveri, i vapori e i fumi che si sviluppano durante il lavoro possono nuocere alla salute. In caso di notevole produzione di polvere o fumo, portare una maschera respiratoria.

Se l'apparecchiatura a motore ha subito sollecitazioni improprie (per es. conseguenze di urti o cadute), occorre assolutamente verificarne le condizioni di sicurezza prima di rimetterla in funzione – ved. anche "Prima dell'avviamento".

Controllare specialmente la tenuta del sistema di alimentazione carburante e l'efficienza dei dispositivi di sicurezza. Non continuare in nessun caso a usare apparecchiature prive di sicurezza funzionale. In caso di dubbi rivolgersi a un rivenditore specializzato.

Non lavorare con la leva farfalla di avviamento in posizione di avviamento a caldo – in questa posizione il regime del motore non può essere regolato.

Non lavorare mai senza il riparo adatto per l'apparecchiatura e per l'attrezzo di taglio – pericolo di lesioni per oggetti proiettati intorno!

Ispezionare il terreno: oggetti solidi – sassi, pezzi di metallo e simili possono essere proiettati intorno – anche oltre 15 m – pericolo di lesioni! – e possono danneggiare l'attrezzo di taglio e gli oggetti (ad es. veicoli che parcheggiano, finestrini) (danni materiali).

Lavorare con particolare prudenza su terreni con scarsa visibilità e con vegetazione fitta.

Falciando sterpaglia alta, sotto cespugli e siepi: altezza di lavoro con l'attrezzo di almeno 15 cm – non mettere in pericolo animali.

Prima di lasciare l'apparecchiatura: spegnere il motore.

Controllare periodicamente l'attrezzo di taglio a brevi intervalli e immediatamente in caso di alterazioni percettibili:

• Spegnere il motore, tenere saldamente l'apparecchiatura e lasciare fermare l'attrezzo di taglio
• Controllare le condizioni e l'accoppiamento fisso; attenzione alle incrinature
• Verificare l'affilatura
• sostituire subito gli attrezzi difettosi o senza filo, anche con incrinature minime

Pulire regolarmente la sede dell'attrezzo da erba e sterpaglia – disintasare la zona dell'attrezzo o del riparo.

Per sostituire l'attrezzo, spegnere il motore – pericolo di lesioni!

Durante il funzionamento il riduttore si scalda. Non toccare il riduttore – pericolo di ustioni!

Se un attrezzo di taglio metallico urta un sasso o un altro corpo solido possono svilupparsi scintille, che, in determinate circostanze, possono incendiare materiali facilmente infiammabili.

Sono facilmente infiammabili anche le piante e le sterpaglie secche, specialmente con tempo caldo e asciutto. Se vi è pericolo d'incendio, non usare gli attrezzi nelle vicinanze di materiali facilmente infiammabili o di piante e sterpaglie secche. Chiedere assolutamente alle autorità forestali se vi è pericolo d'incendio.

2.8 Impiego di teste falcianti

Usare solo un riparo con coltello montato come prescritto, in modo che il filo venga accorciato alla lunghezza ammessa.

Per correggere la lunghezza del filo delle teste regolabili a mano, spegnere assolutamente il motore – pericolo di lesioni!

L'uso improprio con fili troppo lunghi riduce il regime di esercizio del motore. Questo, per lo slittamento continuo della frizione, causa il surriscaldamento e il danneggiamento di componenti funzionali importanti (per es. frizione, parti della carcassa di plastica) – per es. per l'attrezzo di taglio trascinato al minimo – pericolo di lesioni!

2.9 Uso di attrezzi di taglio metallici

STIHL consiglia di usare attrezzi di taglio metallici originali STIHL. Le loro caratteristiche sono perfettamente adatte all'apparecchiatura e conformi alle esigenze dell'utente.

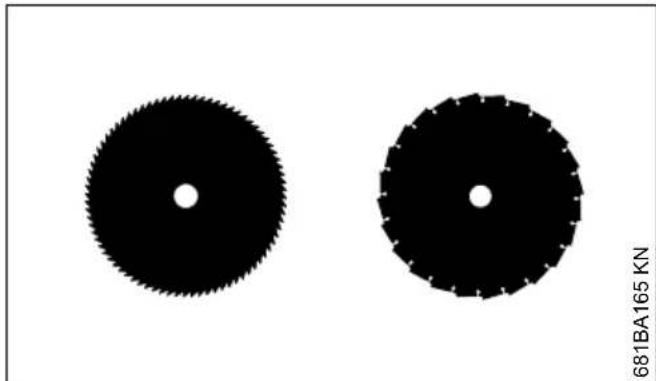

Gli attrezzi di taglio metallici girano molto velocemente. Le forze così generate agiscono sull'apparecchiatura, sull'attrezzo stesso e sul materiale da tagliare.

Gli attrezzi di taglio metallici devono essere affiliati periodicamente come prescritto.

Attrezzi di taglio metallici affiliati in modo non uniforme producono uno squilibrio che può sollecitare gravemente l'apparecchiatura – pericolo di rottura!

I taglienti smussati o affiliati in modo errato possono aumentare la sollecitazione esercitata sul l'attrezzo – pericolo di lesioni per particolari incrinati o rotti!

Dopo ogni urto contro oggetti duri (per es. sassi, macigni, pezzi di metallo) controllare l'attrezzo metallico (per es. se è incrinato o deformato). Sbavature e altri accumuli visibili di materiale devono essere rimossi perché, proseguendo il lavoro, possono staccarsi in qualsiasi momento ed essere proiettati via – pericolo di lesioni!

Non continuare a usare né riparare attrezzi di taglio danneggiati o incrinati cercando di saldarli o di raddrizzarli – deformazione (squilibrio).

Si possono staccare particelle o frammenti e colpire violentemente l'operatore o terzi – gravissime lesioni!

Per ridurre i rischi di cui sopra durante l'uso di un attrezzo di taglio metallico, il diametro dell'attrezzo non deve essere mai troppo grande. Non deve essere troppo pesante. Deve essere realizzato in materiali di qualità sufficiente e avere una geometria adatta (forma, spessore).

Un attrezzo di taglio metallico non prodotto da STIHL non deve essere più pesante, più spesso, di forma diversa e di diametro maggiore di quello più grande omologato da STIHL per questa apparecchiatura – pericolo di lesioni!

2.10 Vibrazioni

Durante l'uso prolungato dell'apparecchiatura le vibrazioni possono causare disturbi circolatori nelle mani ("Malattia della mano bianca").

Non è possibile fissare una durata dell'impiego valida generalmente, perché essa dipende da diversi fattori.

La durata dell'impiego è prolungata da:

- riparo delle mani (guanti caldi)

- pause

La durata dell'impiego è ridotta da:

- particolare predisposizione personale a difetti di circolazione (sintomo: dita spesso fredde, formicolii)

- bassa temperatura esterna

- entità della forza di presa (una presa forte ostacola la circolazione del sangue)

Con un uso abituale e prolungato dell'apparecchiatura, e la frequente comparsa dei sintomi connessi (per es. formicolii) è raccomandabile una visita medica.

2.11 Manutenzione e riparazioni

Eseguire regolarmente la manutenzione dell'apparecchiatura. Eseguire solo le operazioni di manutenzione e di riparazione descritte nelle Istruzioni d'uso. Fare eseguire da un rivenditore STIHL tutte le altre operazioni.

STIHL consiglia di fare eseguire le operazioni di manutenzione e cura solo dal rivenditore STIHL. I rivenditori STIHL vengono periodicamente aggiornati e dotati di informazioni tecniche.

Impiegare solo parti di ricambio di prima qualità. In caso contrario si può verificare il pericolo d'infortunio o di danni all'apparecchiatura. Per informazioni rivolgersi a un rivenditore.

STIHL consiglia di impiegare ricambi originali STIHL. Le loro caratteristiche sono perfetta- mente adatte all'apparecchiatura e soddisfano le esigenze dell'utente.

Per le operazioni di manutenzione, riparazione e pulizia spegnere sempre il motore e staccare il raccordo candela – pericolo di lesioni per l'avvio accidentale del motore! – Eccezione: registrazione del carburatore e del minimo.

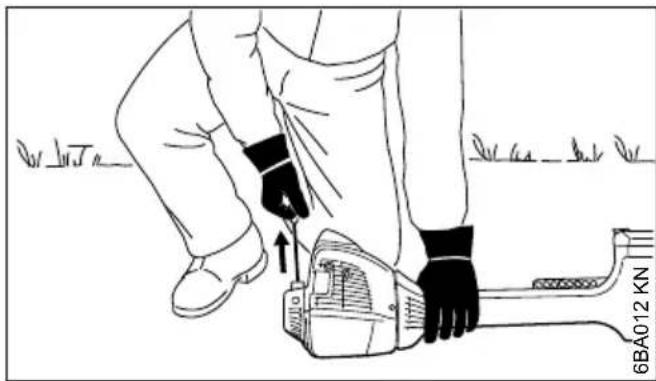

Non mettere in funzione il motore con il dispositivo di avviamento se il raccordo candela è staccato o se la candela è svitata – pericolo d'incendio per scintille che escono dal cilindro!

Non fare la manutenzione o sistemare l'apparecchiatura vicino a fiamme libere – pericolo d'incendio per il carburante!

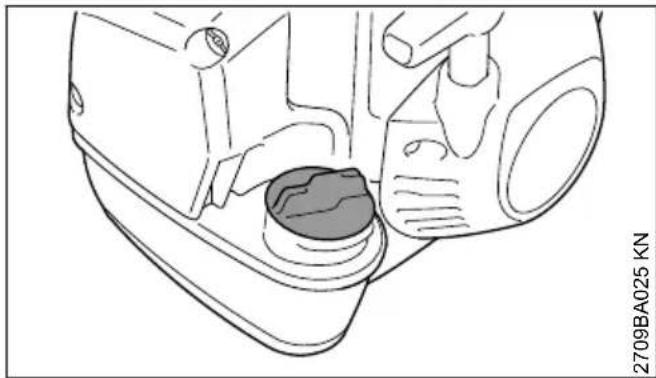

Controllare periodicamente l'ermeticità del tappo serbatoio.

Usare solo candele integre autorizzate da STIHL – ved. "Dati tecnici".

Controllare il cavo di accensione (isolamento perfetto, attacco saldo).

Verificare che il silenziatore sia in perfette condizioni.

Non lavorare se il silenziatore è difettoso o assente – pericolo d'incendio! – danni all'udito!

Non toccare il silenziatore caldo – pericolo di ustioni!

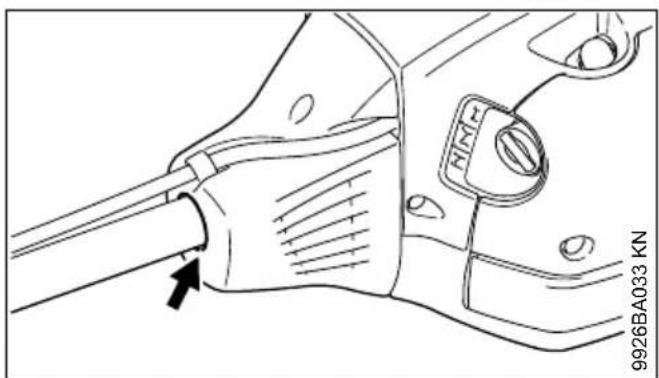

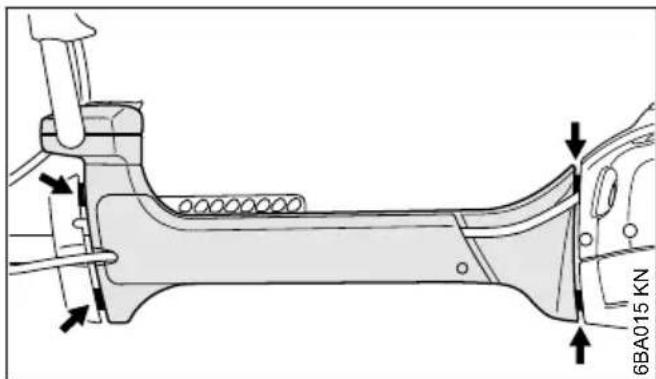

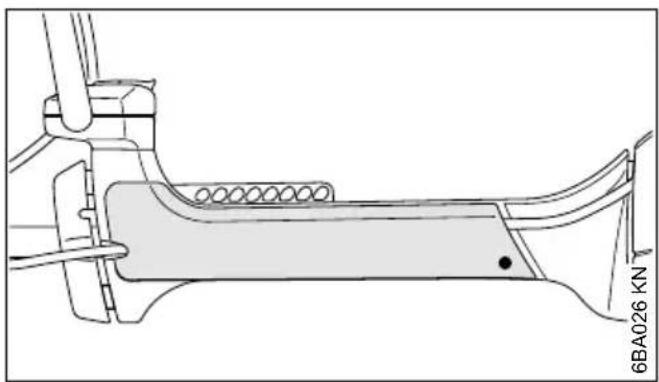

Le condizioni degli elementi antivibratori influiscono sul comportamento alle vibrazioni – controllarli periodicamente.

2.12 Simboli sui dispositivi di taglio

Una freccia sul riparo per attrezzi di taglio indica la direzione di rotazione dell'attrezzo.

Alcuni dei seguenti simboli si trovano sul lato esterno del riparo e indicano la combinazione ammessa fra attrezzo e riparo.

Il riparo può essere usato con le teste falcianti.

Il riparo può essere usato con le lame tagliaerba.

italiano

Il riparo può essere usato con i coltelli da boscaglia.

Il riparo può essere usato con i coltelli trituratori.

Il riparo non deve essere usato con le teste falcianti.

Il riparo non deve essere usato con le lame tagliaerba.

Il riparo non deve essere usato con i coltelli da boscaglia.

Il riparo non deve essere usato con i coltelli trituratori.

Il riparo non deve essere usato con le seghe circolari.

2.13 Tracolla semplice

La tracolla è compresa nella fornitura oppure è disponibile come accessorio a richiesta.

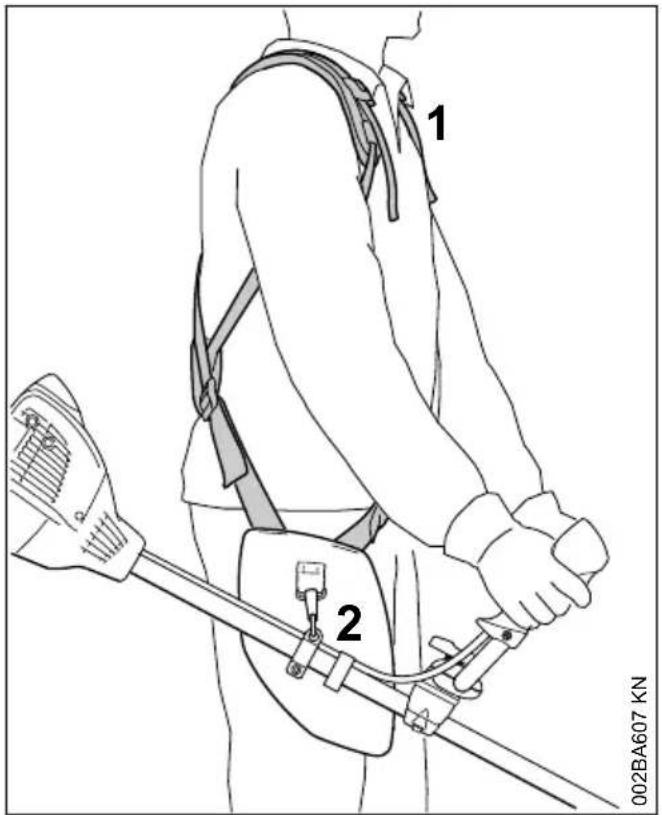

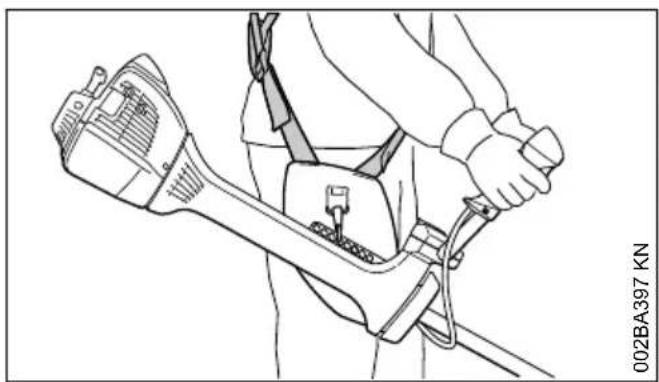

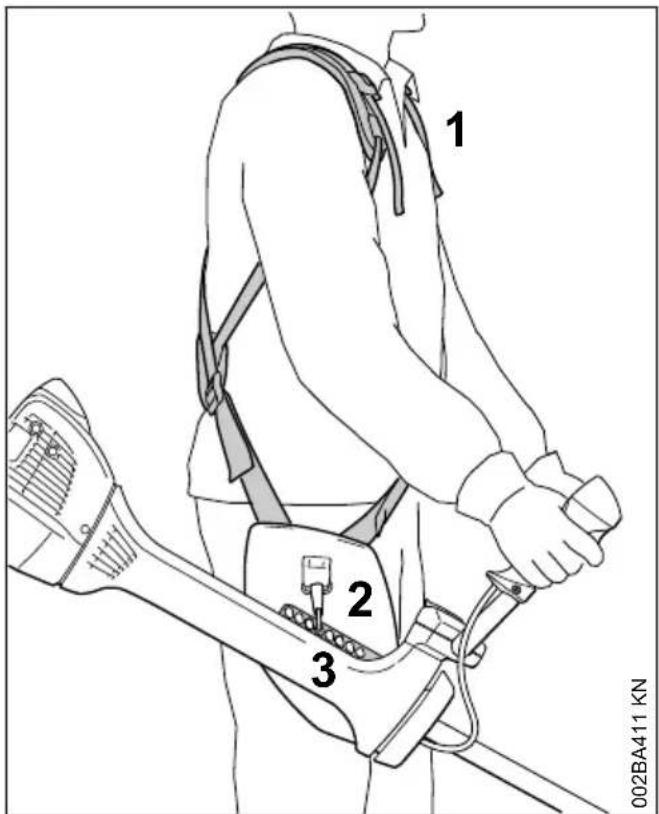

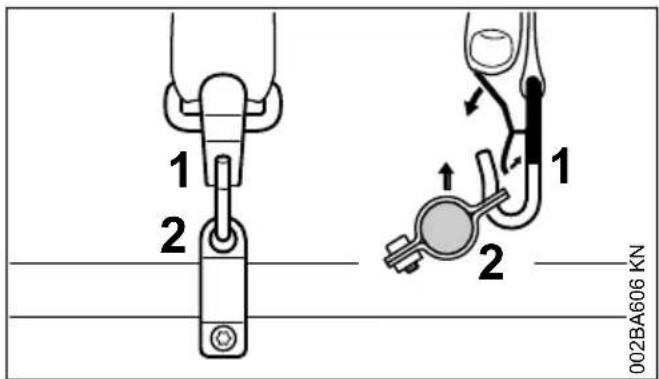

▶ Uso della tracolla

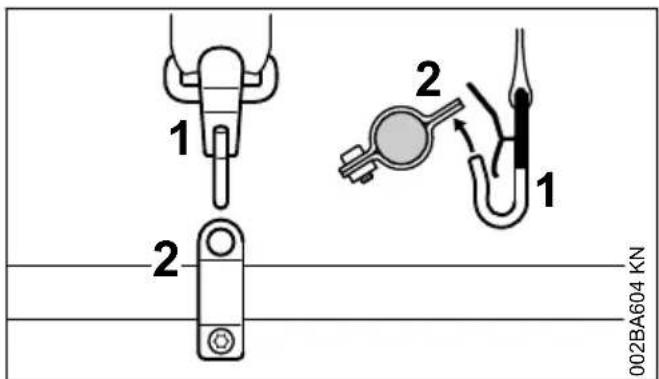

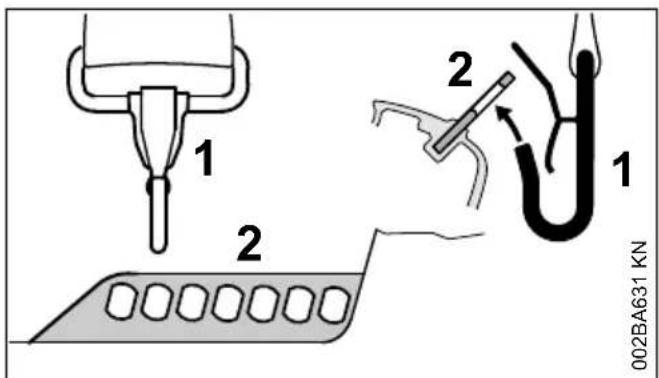

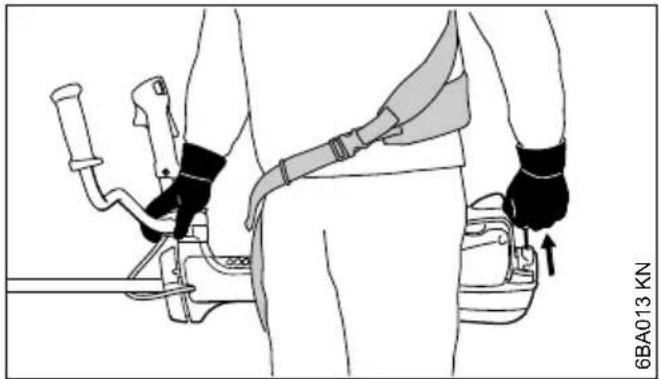

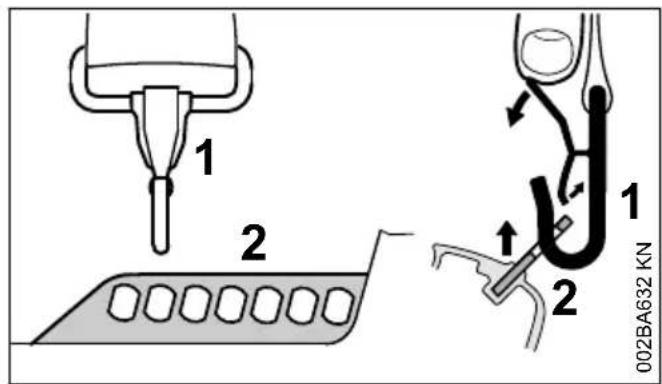

- Agganciare alla tracolla l'apparecchiatura con il motore acceso.

Tutti gli attrezzi di taglio devono essere usati insieme allo spallaccio dotato di dispositivo di sgancio rapido.

2 Avvertenze di sicurezza e tecnica operativa

2.14 Testa falciante con filo

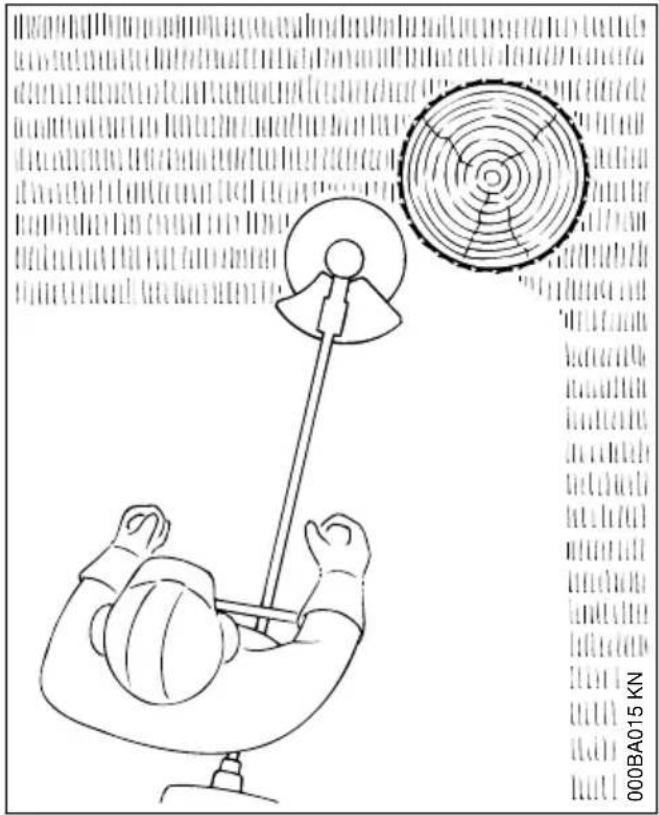

Per un taglio "morbido" – per tagliare in modo "pulito" anche bordi frastagliati intorno ad alberi, pali di recinzioni ecc. – minori lesioni della cor-teccia.

La fornitura della testa falciente comprende un foglietto illustrativo. Dotare la testa falciente di filo falciente solo secondo le indicazioni del foglietto illustrativo

AVVERTENZA

Non sostituire il filo falciente con fili metallici o funi – pericolo di lesioni!

2.15 STIHL DuroCut

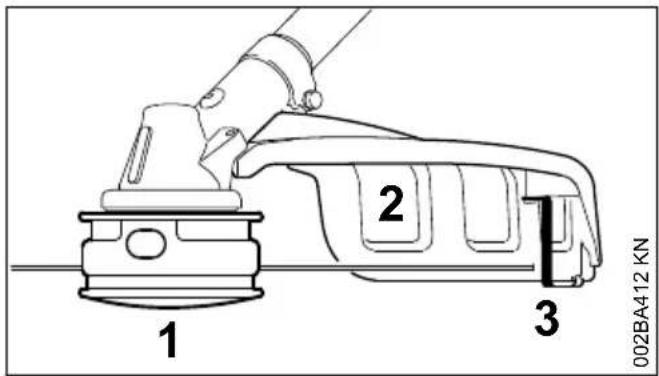

Attenzione ai riferimenti di usura!

681BA209 KN

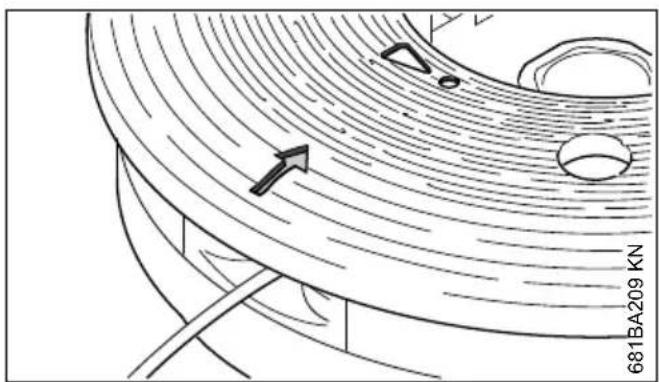

Appena sul riparo del DuroCut è visibile un riferimento di usura sagomato a forma di punto escla-

2 Avvertenze di sicurezza e tecnica operativa italiano

mativo, non usare più il DuroCut per evitare il rischio di danneggiare la testa falciante.

Sostituire il riparo consumato con uno nuovo.

La fornitura della testa falciante comprende foglietti illustrativi. Dotare la testa falciante di filo falciante solo secondo le indicazioni dei foglietti illustrativi.

AVVERTENZA

Non usare fili metallici o funi al posto del filo falciente – pericolo di lesioni!

2.16 Testa falciente con lame di plastica -STIHL PolyCut

Per falciare bordi erbosi privi di vegetazione (senza pali, recinzioni, alberi e ostacoli simili).

Attenzione ai riferimenti di usura!

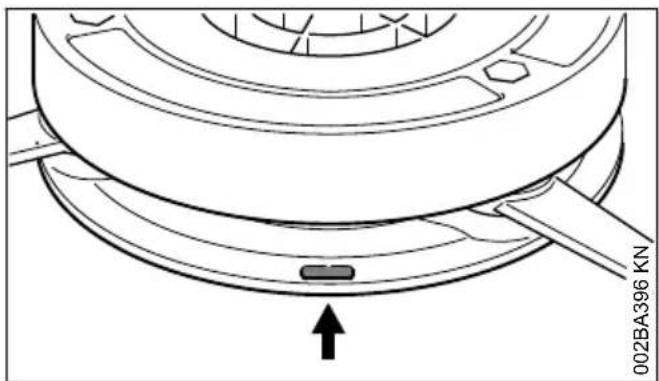

Appena uno dei riferimenti sulla testa PolyCut è sfondato in basso (freccia): non usare più la testa, ma sostituirla con una nuova! Pericolo di lesioni per pezzi di attrezzo proiettati intorno!

Seguire assolutamente le indicazioni per la manutenzione della testa PolyCut!

Al posto di lame di plastica, la testa falciante PolyCut può anche essere allestita con filo falciante.

La fornitura della testa falciente comprende foglietti illustrativi. Dotare la testa falciente di lame di plastica o filo falciente solo secondo le indicazioni dei foglietti illustrativi.

AVVERTENZA

Non usare fili metallici o funi al posto del filo falciante – pericolo di lesioni!

2.17 Pericolo di rimbalzo con attrezzi di taglio metallici

AVVERTENZA

Impiegando attrezzi di taglio metallici vi è il pericolo di rimbalzo quando l'attrezzo incontra un ostacolo solido (tronco d'albero, ramo, ceppo, pietra o simili). In questo caso, l'apparecchiatura viene sbalzata indietro – in senso opposto alla direzione rotativa dell'attrezzo.

002BA135 KN

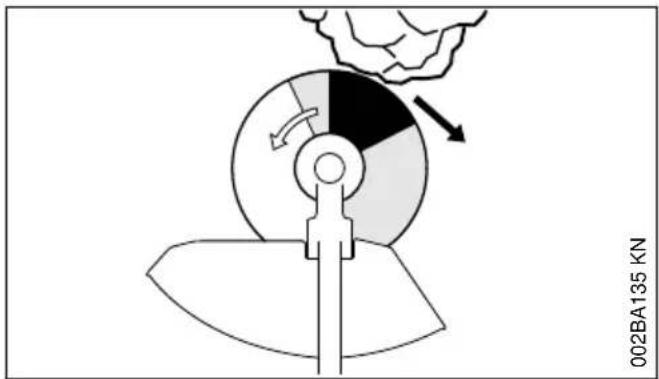

Esiste un maggiore pericolo di rimbalzo quando il settore nero dell'attrezzo incontra un ostacolo.

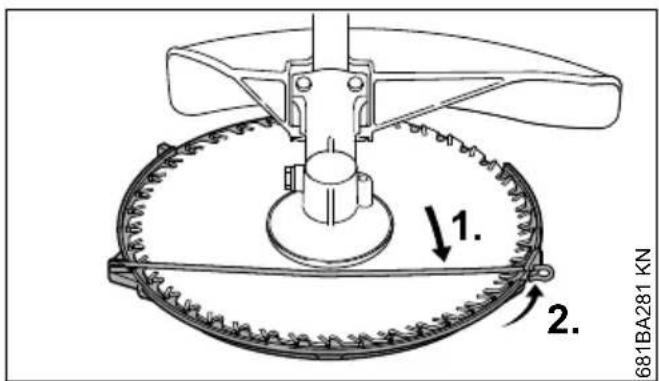

2.18 Lama tagliaerba

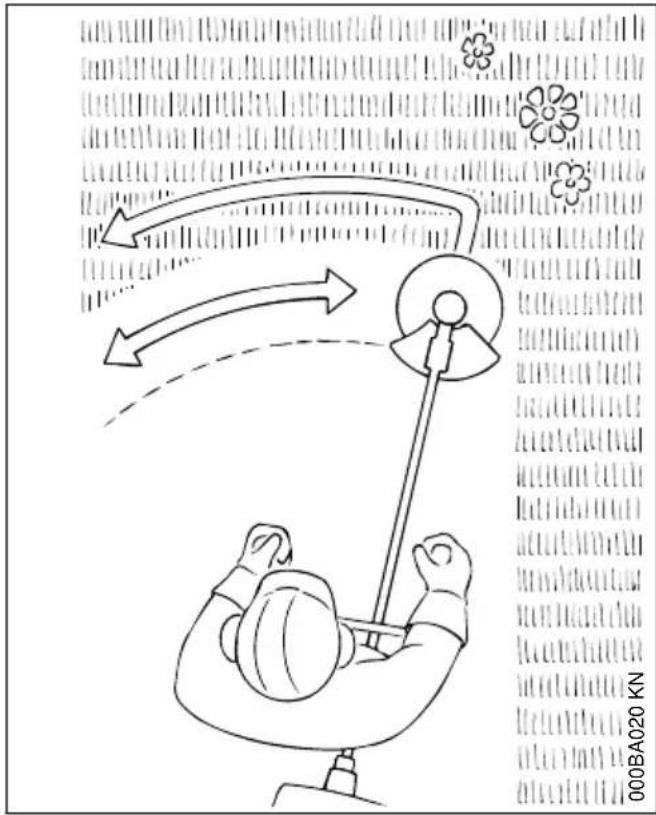

Solo per erbe ed erbacce – guidare l'apparecchio con movimento falciante.

AVVERTENZA

L'uso improprio può danneggiare la lama – i pezzi proiettati via possono causare pericolo di lesioni!

In caso di evidente perdita del filo, affilare la lama secondo le prescrizioni.

2.19 Coltello da boscaglia

Per tagliare erba stopposa, diradare vegetazione selvatica e sterpaglia nonché alberelli con diametro massimo di 2 cm – non tagliare legno più duro – pericolo d'infortunio!


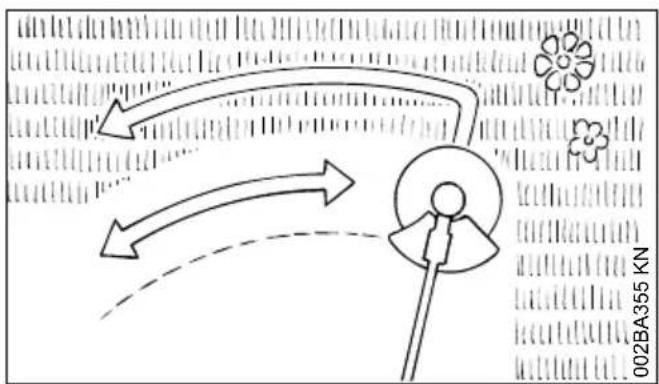

Tagliando erba e diradando piantagioni giovani, guidare l'apparecchiatura raso al suolo con movimento falciante.

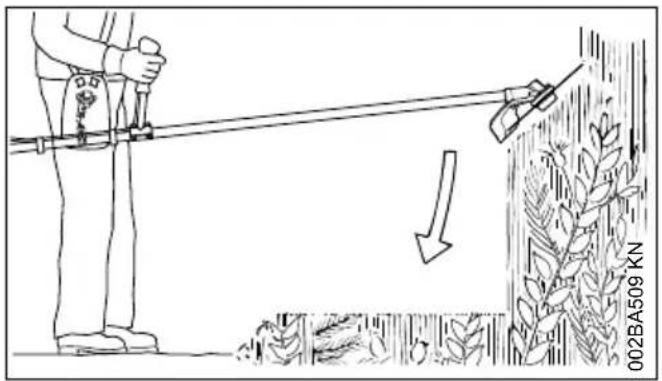

Per diradare vegetazione selvatica e sterpaglia "tuffare" il coltello dall'alto nella pianta— la vegetazione tagliata viene sminuzzata – in questa operazione tenere l'attrezzo di taglio non oltre l'anca.

Questa tecnica operativa richiede la massima attenzione. Quanto più l'attrezzo è lontano dal terreno, tanto maggiore è il rischio che vengano proiettate lateralmente delle particelle – pericolo di lesioni!

Attenzione! L'uso improprio può danneggiare il coltello – pericolo di lesioni per parti proiettate intorno!

Per ridurre il pericolo d'infortunio, fare assolutamente attenzione di:

• evitare il contatto con sassi, corpi metallici o simili
• non tagliare legno o cespugli di diametro superiore a 2 cm - per diametri superiori usare la sega circolare
• Controllare periodicamente se il coltello è danneggiato – non continuare a usare un coltello difettoso

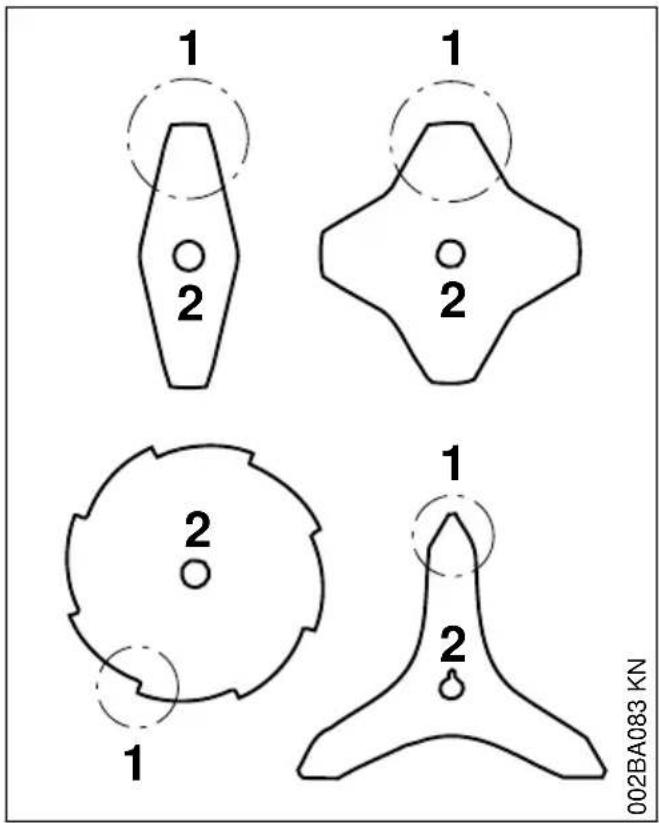

• Affilare periodicamente il coltello secondo le prescrizioni e quando ha perso sensibilmente il filo; riequilibrarlo se necessario (STIHL consiglia il rivenditore STIHL)

2.20 Coltello trituratore

Per diradare e sminuzzare erba tenace e stopposa, vegetazione selvatica e sterpaglia.

002BA210 KN

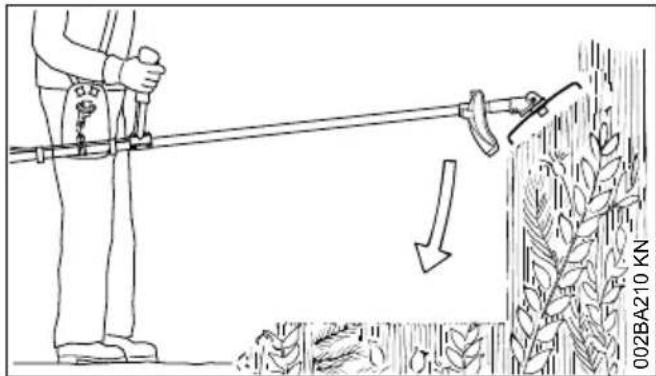

Per diradare e sminuzzare vegetazione selvatica e sterpaglia, "tuffare" il coltello trituratore dall'alto nella pianta— la vegetazione tagliata viene smi-nuzzata – in questa operazione tenere l'attrezzo di taglio non oltre l'anca.

Questa tecnica operativa richiede la massima attenzione. Quanto più l'attrezzo è lontano dal terreno, tanto maggiore è il rischio che vengano proiettate lateralmente delle particelle – pericolo di lesioni!

Attenzione! L'uso improprio può danneggiare il coltello – pericolo di lesioni per particelle proiet- tate intorno!

Per ridurre il pericolo d'infortunio, fare assolutamente attenzione di:

• evitare il contatto con sassi, corpi metallici o simili
• non tagliare legno o cespugli di diametro superiore a 2 cm - per diametri superiori usare la sega circolare
• controllare periodicamente se il coltello trituratore è danneggiato - non continuare a usare un coltello difettoso
• affilare periodicamente il coltello secondo le prescrizioni; se ha perso sensibilmente il filo - e se è necessario - riequilibrarlo (STIHL consiglia il rivenditore STIHL)

2.21 Sega circolare

per il taglio di cespugli e di alberi con diametro di tronco fino a 7 cm.

Si ottiene la migliore resa di taglio lavorando a tutto gas e con forza di avanzamento uniforme. usare le seghe circolari solo con l'arresto adatto al diametro dell'attrezzo di taglio.

AVVERTENZA

Evitare in modo assoluto che la sega tocchi sassi e terra – pericolo di formazione di incrinature. Affilare a tempo debito e a regola d'arte – denti senza filo possono causare incrinature, con conseguente rottura della lama – pericolo d'infortunio!

Nell'abbattimento tenersi ad una distanza di almeno due volte l'altezza dell'albero dal più vicino posto di lavoro.

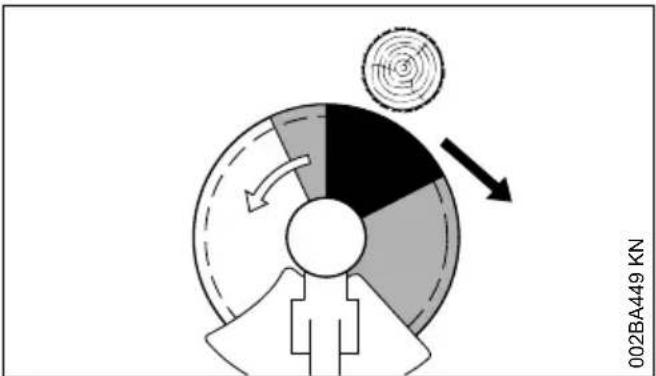

2.21.1 Pericolo di rimbalzo!

002BA449 KN

Il pericolo di rimbalzo è molto più elevato nel settore nero: non piazzarsi mai per il taglio e non tagliare nulla in questo settore!

Nel settore grigio vi è anche il pericolo di rimbalzo: deve essere usato solo da persone esperte ed espressamente preparate per tecniche operative speciali.

Nel settore bianco è possibile lavorare praticamente senza rimbalzo e facilmente. Piazzarsi per il taglio sempre in questo settore.

3 Combinazioni ammesse di attrezzo di taglio, riparo, arresto e tracolle

Attrezzo di taglio Riparo, arresto Tracolla semplice

3
	21
	23
19	24

3.1 Combinazioni ammesse

Scegliere dalla tabella la combinazione giusta in funzione dell'attrezzo di taglio!

AVVERTENZA

Per motivi di sicurezza, si devono combinare solo attrezzi di taglio, ripari o arresti che si trovano nella stessa riga della tabella. Non sono ammesse altre combinazioni – pericolo d'infortunio!

3.2 Attrezzi di taglio

3.2.1 Teste falcianti

4 Montaggio dell'impugnatura a manubrio italiano

(∅ 305 mm)

13 Coltello da boscaglia 300-3

(∅ 300 mm)

14 Coltello trituratore 270-2

(∅ 270 mm)

15 Sega circolare 200, denti trapezoidali

(∅ 200 mm)

16 Lama per sega circolare 200-22 dente a scal-

pello (4119), lama per sega circolare 200-22

HP dente a scalpello (4000)

17 Sega circolare 225, denti trapezoidali

(∅ 225 mm)

18 Lama per sega circolare 225, denti a scal-

pello

(∅ 225 mm)

19 Sega circolare 225 metallo duro

(∅ 225 mm)

AVVERTENZA

Non sono ammessi lame tagliaerba, coltelli da boscaglia, coltelli trituratori e seghe circolari di altri materiali non metallici.

3.3 Ripari, arresti

20 Riparo per teste falcianti
21 Riparo per attrezzi di taglio metallici, voci da 7 a 13
22 Riparo per coltello trituratore
23 Arresto per seghe circolari, voci 15, 16
24 Arresto per lame per seghe circolari, voci da 17 a 19

3.4 Tracolla semplice

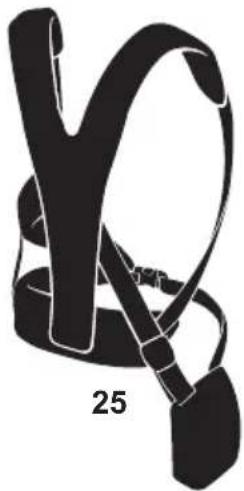

25 Si deve usare la tracolla doppia

4 Montaggio dell'impugnatura a manubrio

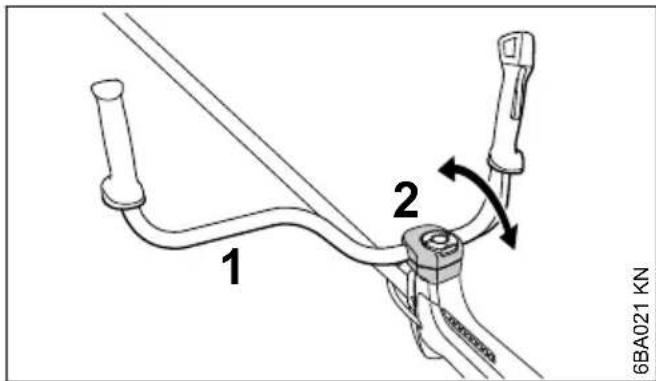

4.1 Montaggio del manubrio con supporto impugnatura girevole

2 1 6BA018 KN

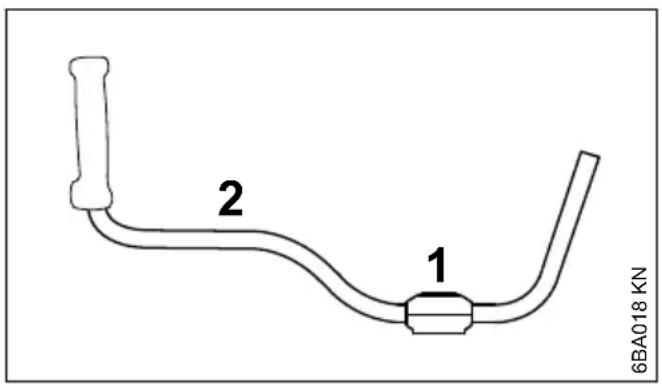

Alla consegna le coppe di bloccaggio (1) sono fissate sul manico tubolare (2).

4.2 Montaggio dell'impugnatura di comando

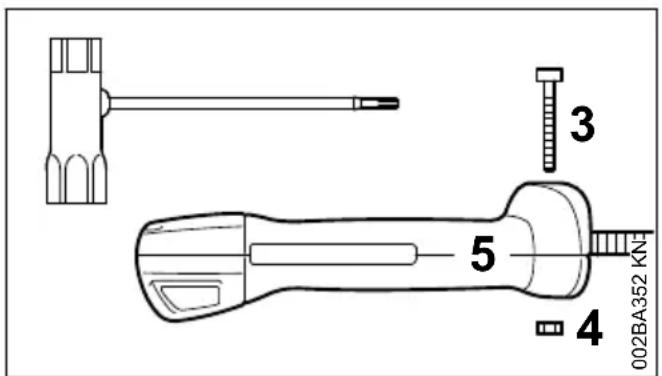

3 5 4 002BA352 KN

- Svitare la vite (3) e togliere il dado (4) dall'im-pugnatura (5)

italiano 4 Montaggio dell'impugnatura a manubrio

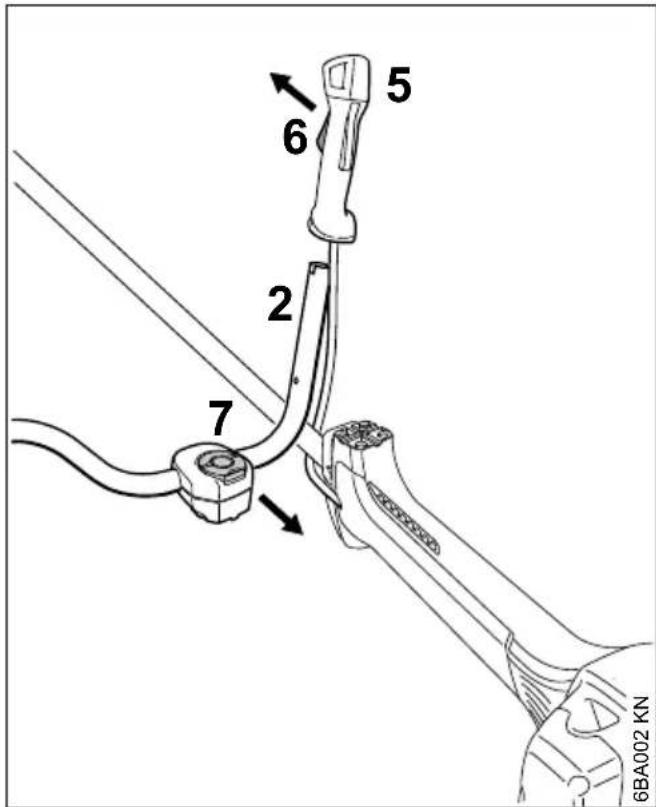

6 2 7 5 6 6BA002 KN

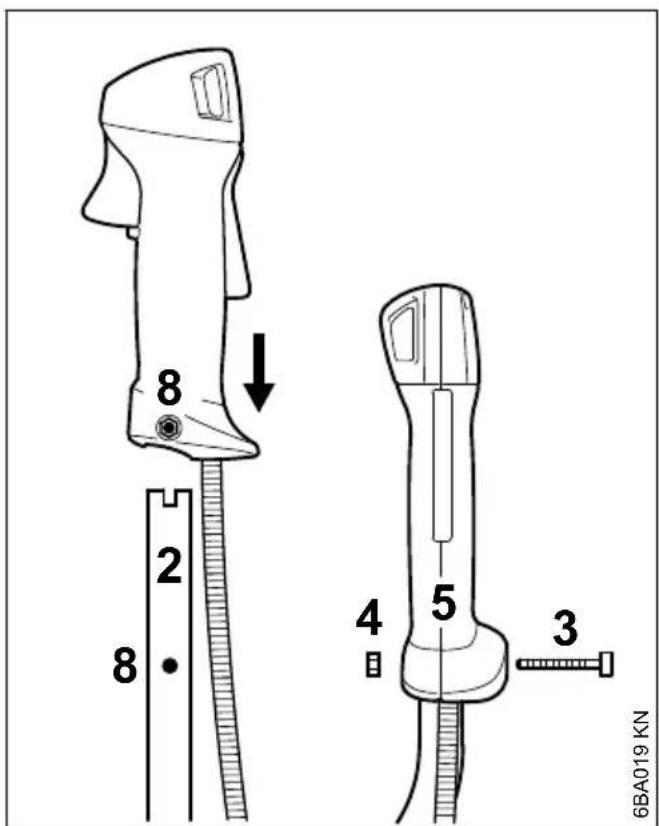

- Orientare l'impugnatura di comando (5) verso il manico tubolare (2): con il grilletto (6) verso il riduttore e con la vite di bloccaggio (7) verso l'unità motore

8 2 8 4 5 3 6BA019 KN

In questa posizione calzare l'impugnatura (5) sull'estremità del manico (2) sino a fare coincidere i fori (8)

- Inserire il dado (4) nell'impugnatura (5); inne-stare la vite (3) nell'impugnatura, avvitarla e stringerla

4.3 Comporre il supporto impugnatura

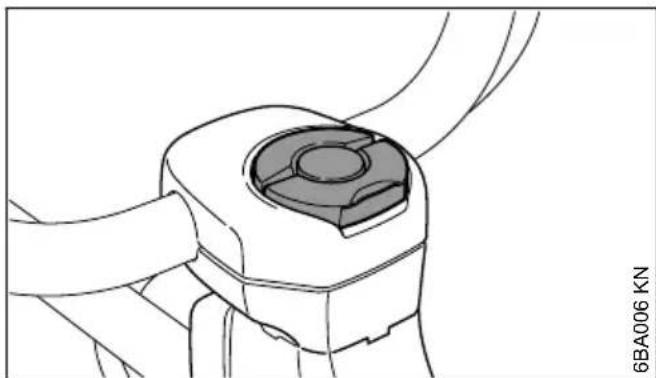

Per comporre il supporto impugnatura girevole, le coppe di bloccaggio devono essere provviste di una molla ed essere fissate sul supporto dell'apparecchiatura.

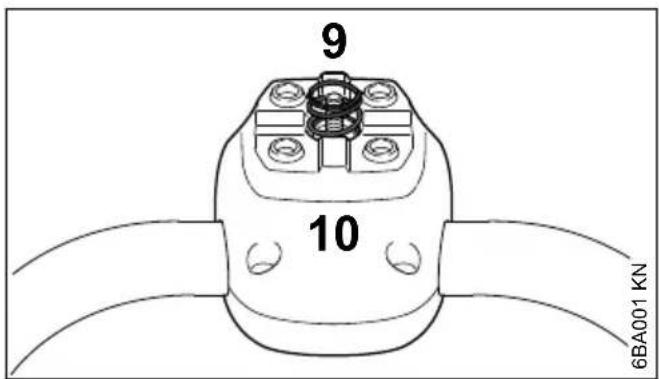

9 10 6BA001 KN

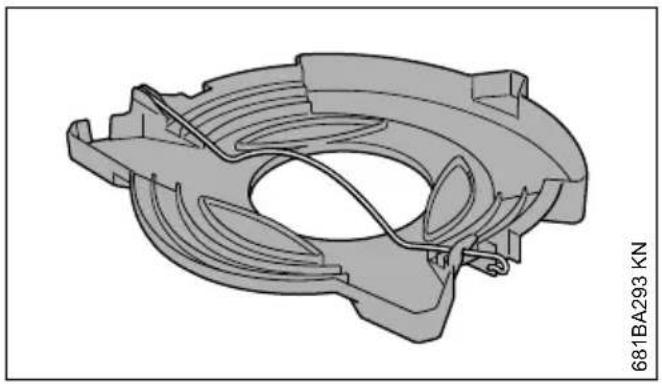

▶ Prendere la molla (9) compresa nel corredo particolari dell'apparecchiatura
▶ Posare la molla (9) nella coppa inferiore (10)

A 1 2 11 6BA020 KN

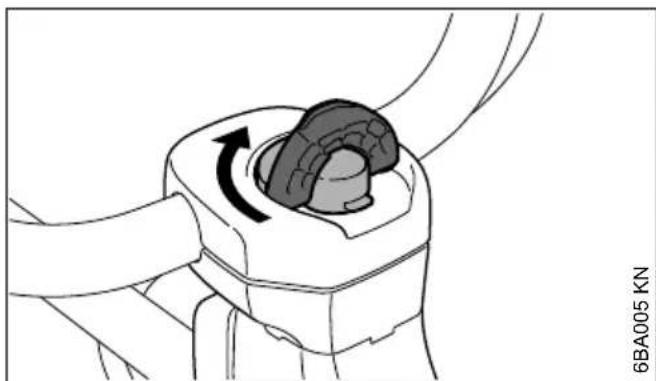

▶ osizionare le coppe (1) con il manico tubolare (2) sul supporto del manico (11)

4 Montaggio dell'impugnatura a manubrio italiano

2 7 6BA003 KN

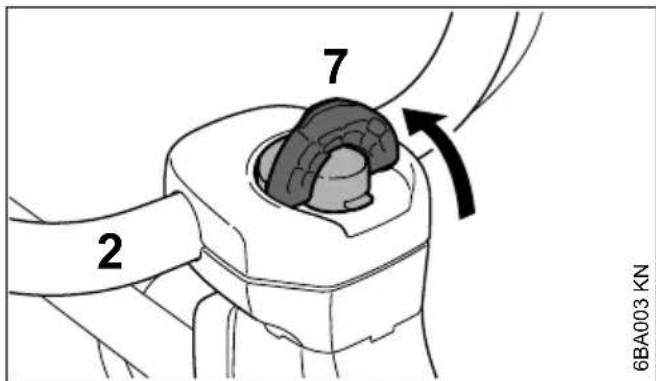

• Aprire la staffa della vite a testa cilindrica con traversino (7) fino a portarla in verticale
• Girare la vite in senso antiorario fino all'arresto
• Spingere la vite ad alette fino all'arresto nel supporto e poi avvitarla – non stringerla ancora

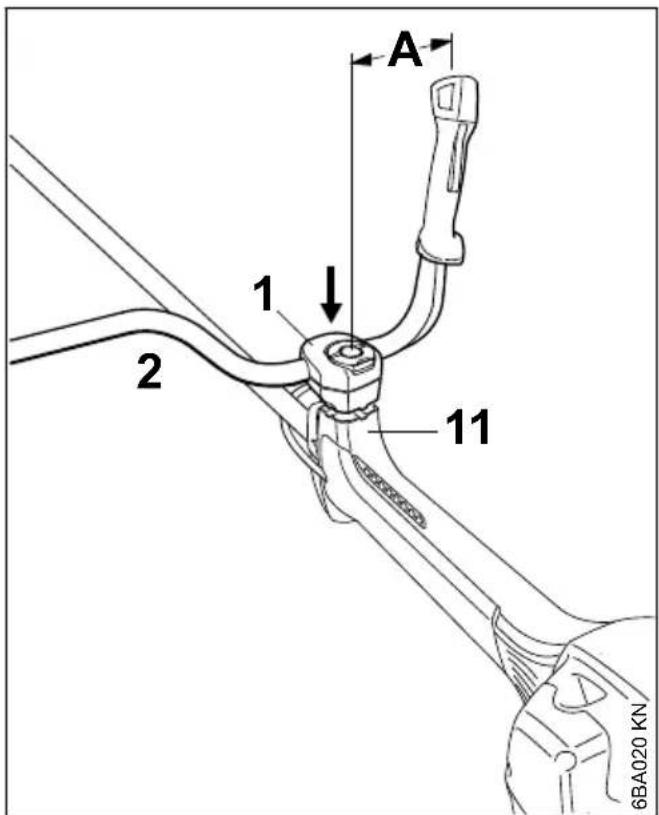

  ▶ Orientare il manico tubolare (2) in modo che la distanza (A) non superi i 15 cm (6 in.)
• Posizionare il manico tubolare trasversalmente allo stelo

- Girare la vite ad alette in senso orario fino all'arresto

▶ Chiudere la staffa della vite a testa cilindrica con traversino in modo tale che si chiuda a filo con la superficie

4.4 FS 260: Fissaggio del tirante gas

AVVISO

Non piegare il tirante gas né posarlo con raggi stretti – il grilletto deve essere muoversi facilmente!

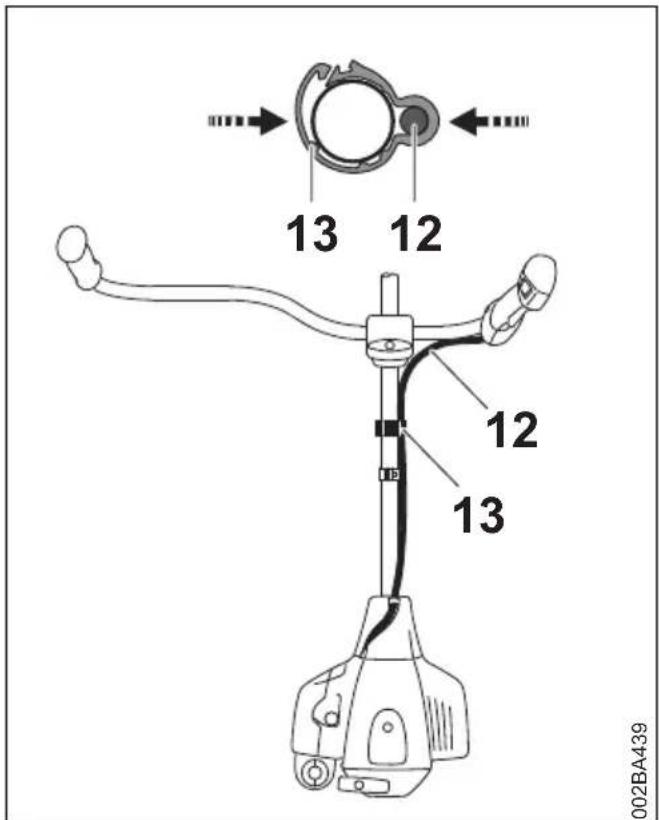

13 12 12 13 002BA439

• Posizionare il supporto tirante gas (13) e il tirante gas (12) sullo stelo
  ▶ Premere insieme il supporto tirante gas (13). Il supporto tirante gas (13) si innesta con suono udibile

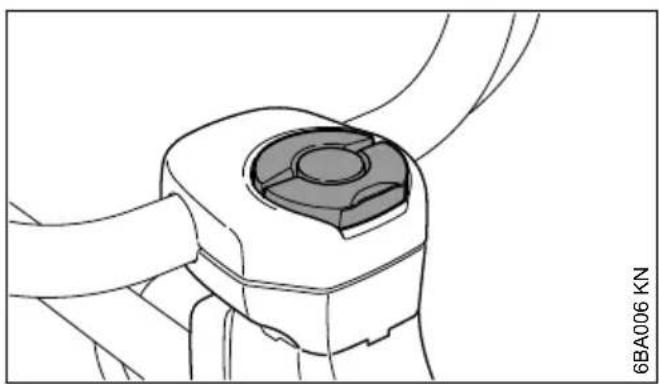

4.5 Impostazione del manico tubolare

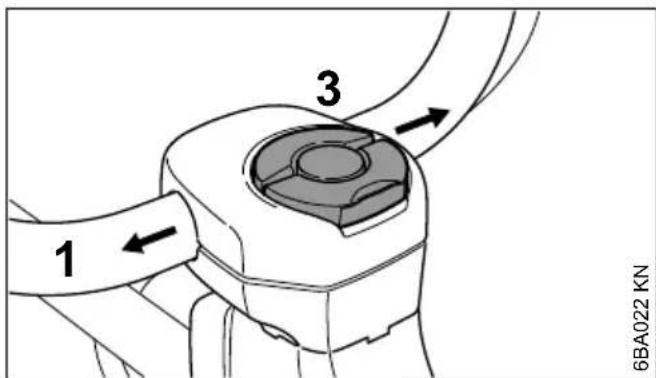

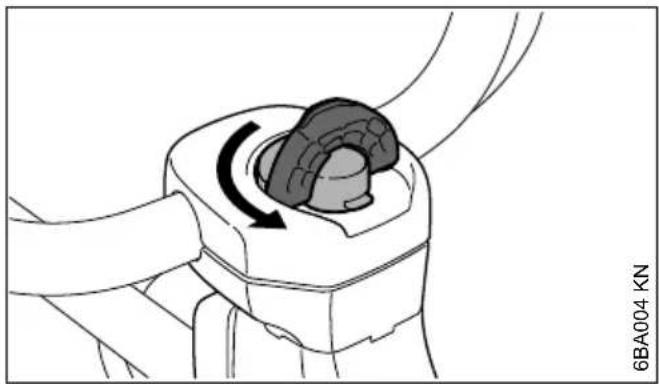

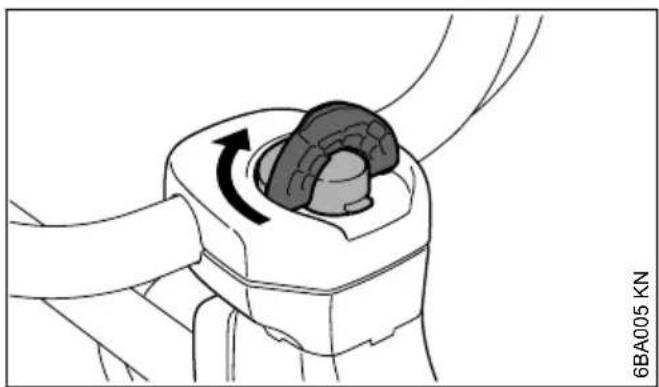

Aprire la vite a testa cilindrica con traversino

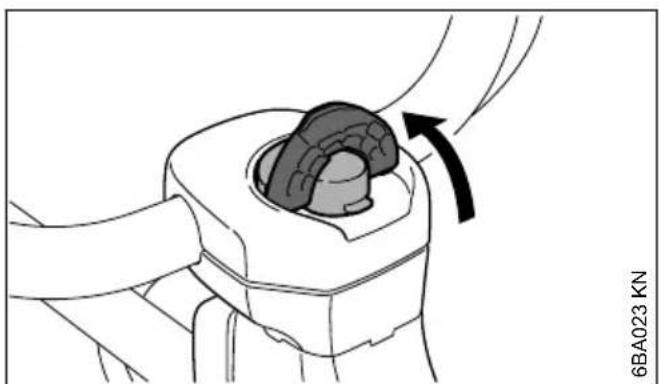

- Aprire la staffa della vite a testa cilindrica con traversino fino a portarla in verticale

italiano 5 Impostazione del tirante gas

- Girare la vite in senso antiorario fino a potere spostare il supporto impugnatura

6BA007 KN

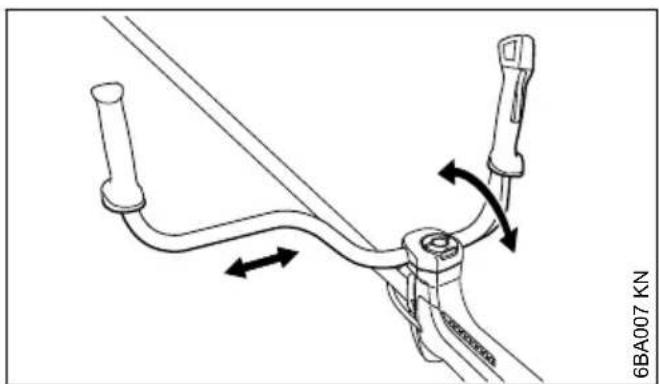

- Portare il manico tubolare nella posizione voluta

Chiudere la vite a testa cilindrica con traversino

- Girare la vite ad alette in senso orario fino all'arresto

▶ Chiudere la staffa della vite a testa cilindrica con traversino in modo tale che si chiuda a filo con la superficie

4.6 Orientamento del manico tubolare

in posizione di trasporto

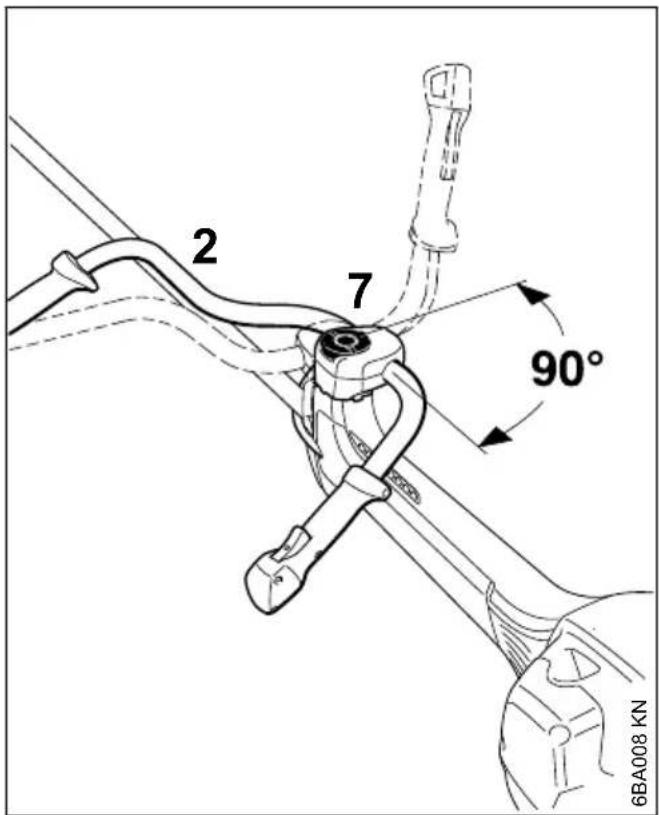

2 7 90° 6BA008 KN

▶ Allentare la vite a testa cilindrica con traversino (7) e svitarla fino a riuscire a girare il manico tubolare (2)
▶ Girare di 90° il manico, poi orientarlo in basso
▶ Serrare la vite (7)

in posizione di esercizio

- Orientare il manico in senso inverso a quello descritto sopra e girarlo o spostarlo in senso antiorario

5 Impostazione del tirante gas

Dopo il montaggio dell'apparecchiatura o dopo un periodo di esercizio prolungato, può essere necessario correggere l'impostazione del tirante gas.

Impostare il tirante solo con l'apparecchiatura completamente montata.

▶ Posizionare il grilletto su tutto gas

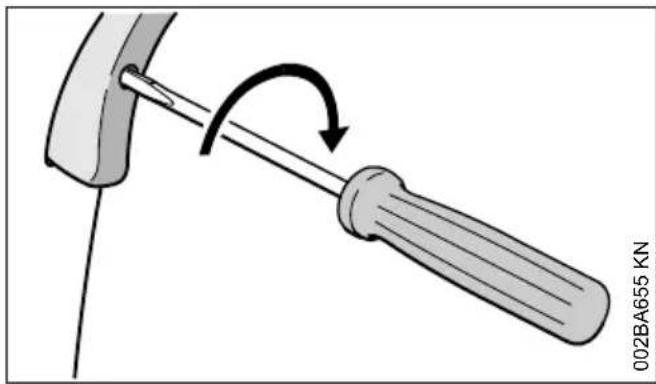

- Girare la vite nel grilletto in direzione della freccia fino alla prima resistenza. Avvitarla poi di un altro mezzo giro

6 Montaggio dell'occhiello di trasporto

6.1 Versione di materiale sintetico

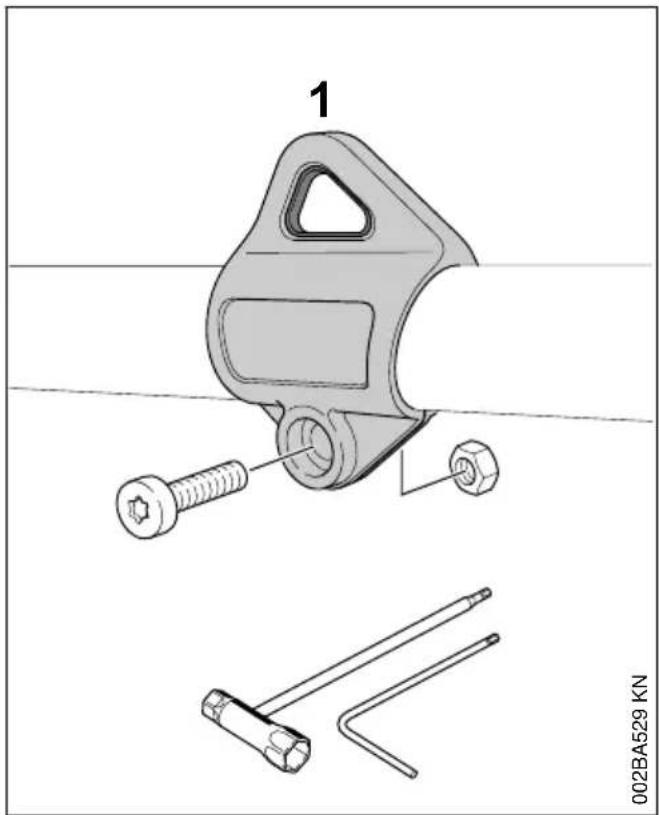

1 002BA529 KN

Per la posizione dell'occhiello ved. "Componenti principali".

• Posizionare l'occhiello (1) sullo stelo e premerlo sopra
• Inserire il dado M5 nella sede esagonale dell'occhiello
• Avvitare la vite M5x14
  ▶ allineare l'occhiello
  ▶ serrare la vite

7 Montaggio dei dispositivi di protezione

7.1 Usare il riparo appropriato

1 002BA401 KN

AVVERTENZA

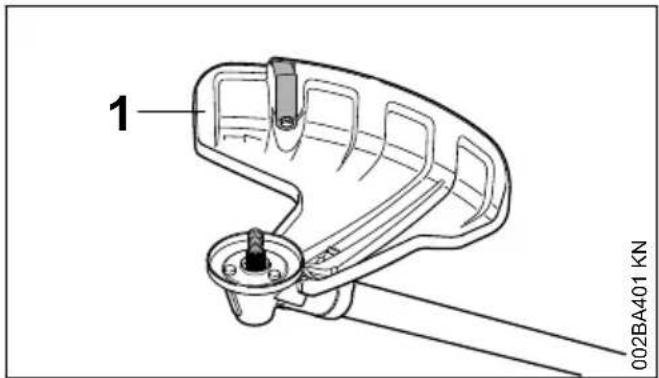

Il riparo (1) è ammesso solo per teste falcianti; prima di montare una testa falciente applicare perciò anche il riparo (1).

2 002BA402 KN

AVVERTENZA

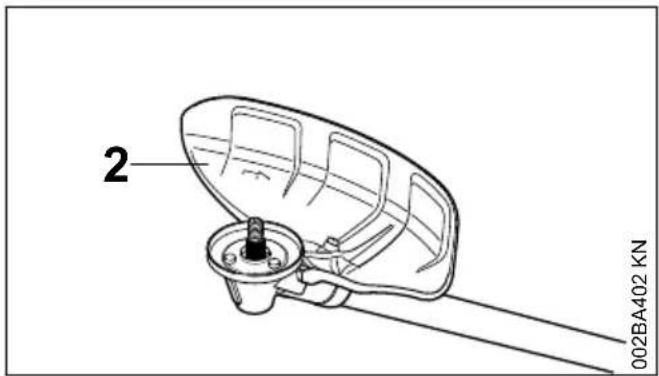

Il riparo (2) è ammesso solo per lame tagliaerba e coltelli da boscaglia; prima di montare una lama tagliaerba o di un coltello da boscaglia applicare perciò anche il riparo (2).

3 002BA403 KN

AVVERTENZA

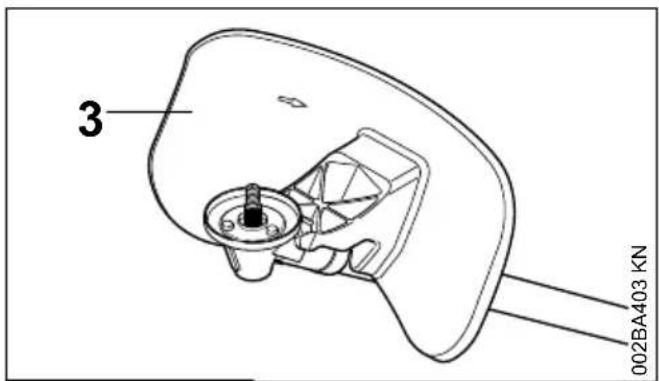

Il riparo (3) è ammesso solo per il coltello trituratore; prima di montare un coltello trituratore applicare perciò anche il riparo (3).

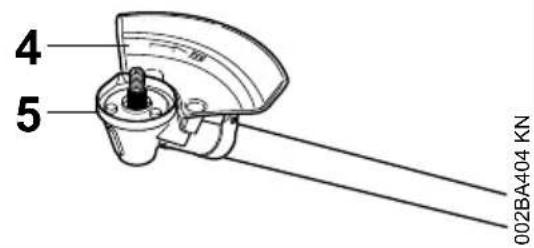

4 5 002BA404 KN

AVVERTENZA

L'arresto (4) che serve da riparo è ammesso solo per seghe circolari ; prima di montare una sega circolare applicare perciò anche l'arresto (4) e sostituire l'anello di protezione (5), ved. "Montaggio dell'attrezzo di taglio" / " Montaggio delle seghe circolari".

7.2 Montaggio del riparo

I ripari (1-4) vengono fissati sul riduttore in modo identico.

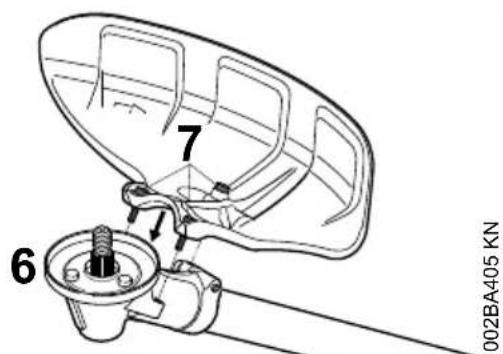

7 6 002BA405 KN

• Eliminare lo sporco dai punti di unione del riduttore e del riparo – stare attenti che non entri sporcizia nei fori filettati del riduttore
  ▶ Applicare il riparo sul riduttore (6),
• avvitare e stringere le viti (7)

8 Montaggio dell'attrezzo di taglio

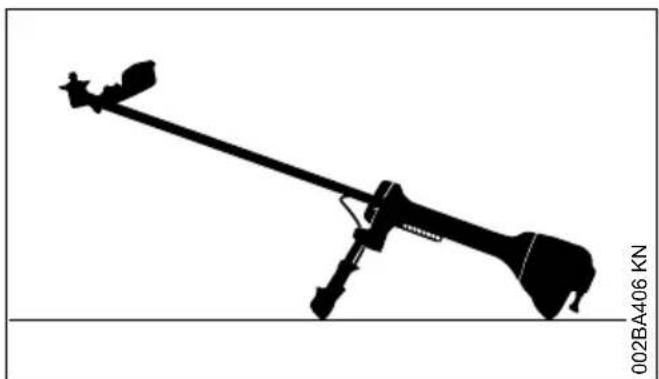

8.1 Sistemare per terra l'apparec-chiatura

▶ Spegnere il motore
- Sistemare l'apparecchiatura con la sede dell'attrezzo di taglio rivolta in alto

8.2 Usare l'anello di protezione appropriato

L'apparecchiatura è già allestita in produzione con un anello di protezione.

L'anello è anche disponibile come accessorio a richiesta.

Consiglio: per il fissaggio accurato, fare montare l'anello dal rivenditore. STIHL consiglia per questo il rivenditore STIHL.

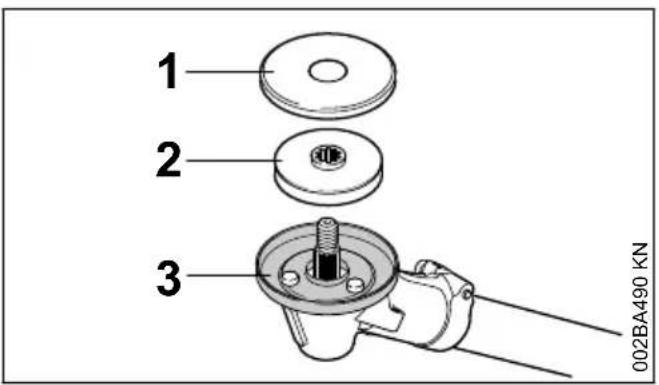

Anello di protezione per falciatura

1 2 3 002BA490 KN

Usare l'anello di protezione (1) come paraerba ottimale nell'impiego di

• Teste falcianti
• Lame tagliaerba
• Coltelli da boscaglia
• Coltelli trituratori

8 Montaggio dell'attrezzo di taglio italiano

Anello di protezione per il lavoro di taglio

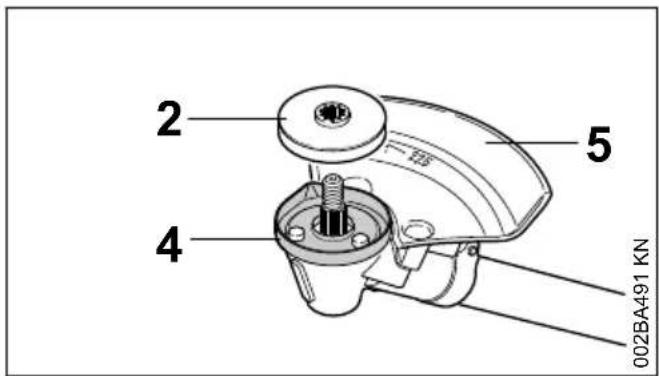

2 4 5 002BA491 KN

Usare l'anello di protezione (4) solo per l'impiego di seghe circolari.

8.3 Montare il piattello di pressione e il disco di protezione

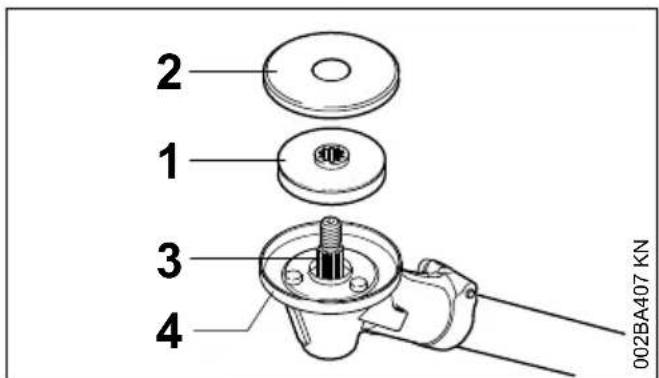

2 1 3 4 002BA407 KN

- Calzare il piattello di pressione (1) e il disco di protezione (2) sull'albero (3)

AVVISO

Il bloccaggio di tutti gli attrezzi di taglio richiede il piattello di pressione (1) sul riduttore.

AVVISO

Il bloccaggio di

• Teste falcianti
  – Lame tagliaerba
• Coltelli da boscaglia
• Coltelli trituratori

richiede il disco di protezione (2) sul riduttore. Il bloccaggio di seghe circolari non richiede il disco di protezione.

8.4 Controllo del piattello di pressione

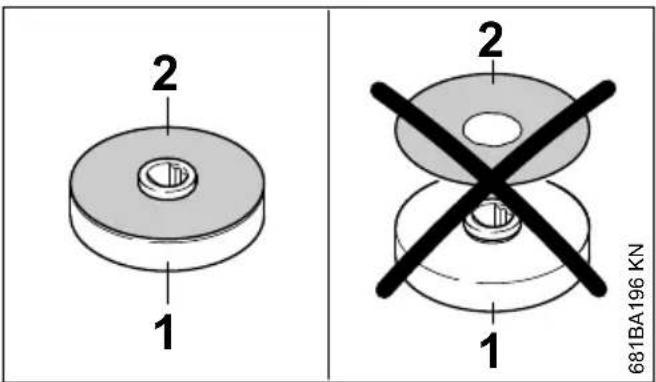

2 1 2 1 681BA196 KN

Il piattello di pressione è composto dal corpo piattello (1) e da un disco di protezione antiperdita (2) montato sopra.

AVVERTENZA

Non usare mai il piattello senza il disco di protezione. Piattelli senza il disco di protezione devono immediatamente essere sostituiti.

8.5 Pulire le parti del riduttore per l'attrezzo di taglio

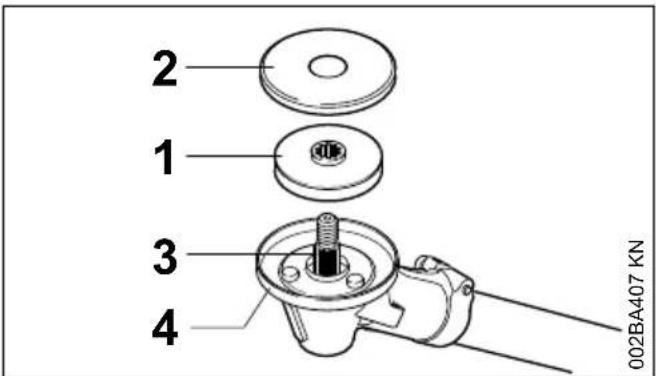

2 1 3 4 002BA407 KN

AVVISO

Controllare la zona circostante e l'interno dell'anello di protezione (4) periodicamente e, in caso di sostituzione dell'attrezzo di taglio, se sono imbrattati; pulirli se necessario, per questo:

▶ Sfilare il disco (1) e il piattello (2) dall'albero (3)
- Pulire accuratamente l'anello di protezione, l'albero, il piattello di pressione e il disco di protezione, senza smontare l'anello di protezione

8.6 Bloccaggio dell'albero

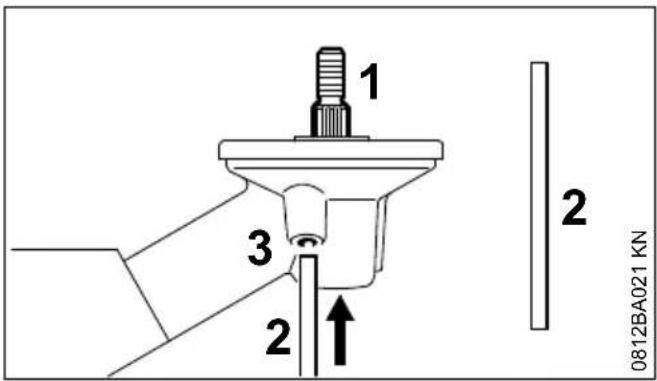

1 2 3 2 0812BA021 KN

Per montare e smontare gli attrezzi di taglio si deve bloccare l'albero (1) con la punta (2). La punta è compresa nella fornitura ed è disponibile come accessorio a richiesta.

• Introdurre la spina (2) fino all'arresto nel foro (3) del riduttore – spingere solo leggermente
• girare sull'albero, sul dado o sull'attrezzo di taglio fino a innestare la punta, bloccando l'albero

8.7 Montaggio dell'attrezzo di taglio

AVVERTENZA

Usare il riparo adatto all'attrezzo di taglio – ved. "Montaggio dei dispositivi di protezione".

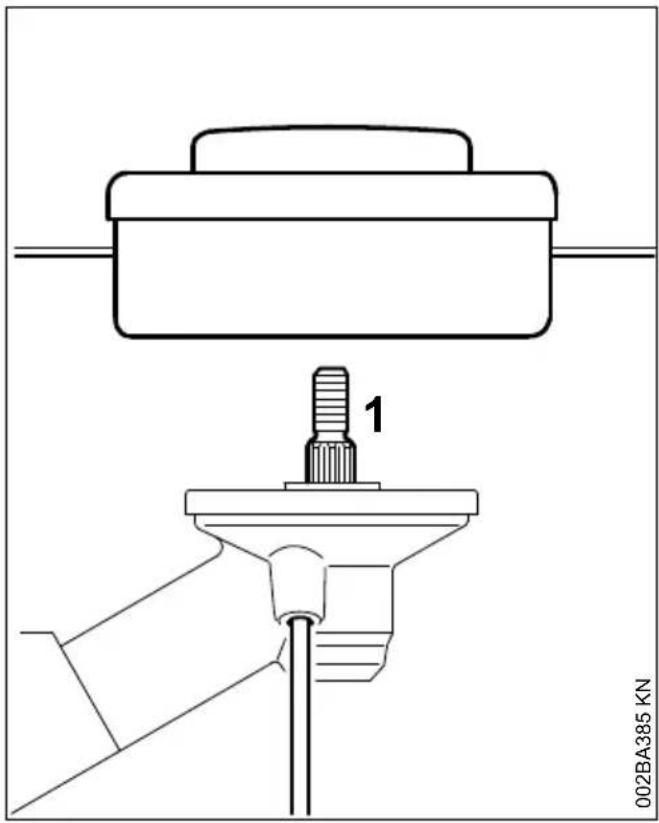

8.8 Montare la testa falciante con attacco filettato

Conservare con cura il foglietto illustrativo della testa falciante.

1 002BA385 KN

▶ Applicare il piattello
- Avvitare in senso antiorario la testa falciente fino all'appoggio sull'albero (1)
▶ Bloccaggio l'albero
▶ Serrare la testa falciante

AVVISO

Estrarre di nuovo l'attrezzo di bloccaggio dell'albero.

8.9 Smontare la testa falciente

▶ Bloccaggio l'albero
▶ Girare la testa falciante in senso orario

8.10 Montaggio e smontaggio dell'attrezzo di taglio metallico

Conservare con cura il foglietto illustrativo e l'imballaggio dell'attrezzo di taglio metallico.

AVVERTENZA

Calzare guanti di protezione – pericolo di lesioni per i taglienti affiliati.

Montare sempre solo un attrezzo di taglio metallico!

8 Montaggio dell'attrezzo di taglio italiano

8.11 Montaggio di lame tagliaerba, coltelli da boscaglia

Avvertenza per apparecchiature che da nuove erano fornite solo con una testa falciante: Per il montaggio di una lama tagliaerba e di un coltello da boscaglia occorre un "Corredo di conversione attrezzi per falciatura metallici" reperibile presso il rivenditore.

Applicare correttamente l'attrezzo di taglio

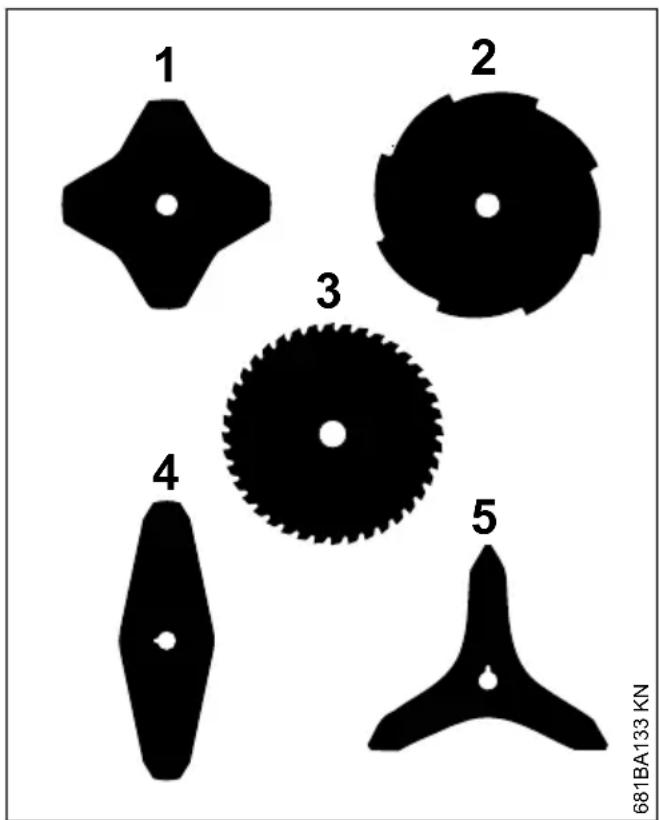

1 2 3 4 5 681BA133 KN

Gli attrezzi di taglio (1, 4, 5, 6) possono essere rivolti in qualsiasi direzione – invertire regolarmente questi attrezzi per impedirne l'usura unilaterale.

I becchi taglienti delle lame tagliaerba (2, 3) devono essere rivolti in senso orario.

- Usare l'anello di protezione per gli attrezzi di falciatura

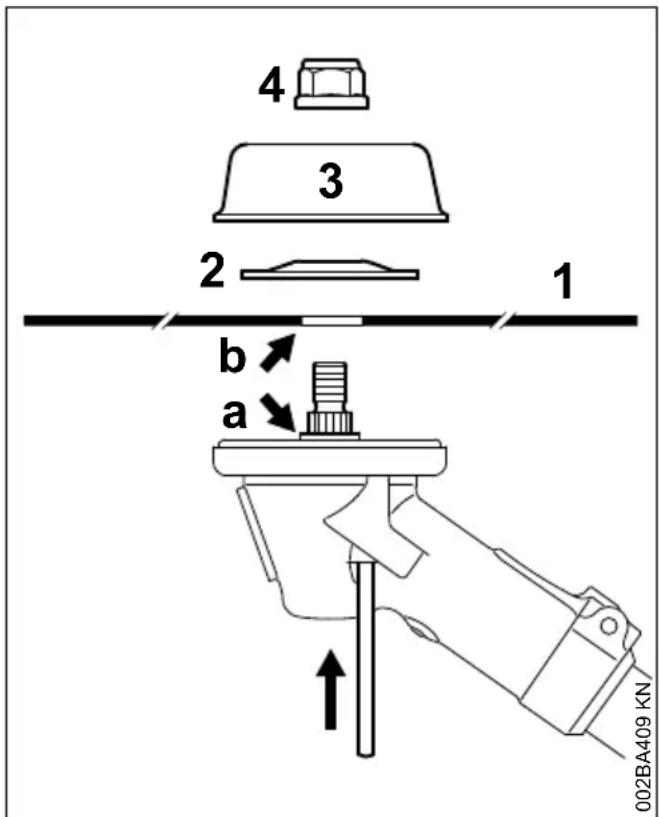

4 3 2 1 b a 002BA409 KN

▶ Applicare l'attrezzo di taglio (1)

! AVVERTENZA

Il collare (a) deve sporgere nel foro (b) dell'attrezzo!

Bloccaggio dell'attrezzo di taglio

• Applicare il disco di pressione (2) – bombatura in alto
  ▶ Applicare il piattello girevole (3)
  ▶ Bloccare l'albero
• Avvitare e serrare il dado (4) in senso antiorario

AVVERTENZA

Sostituire il dado diventato lasco.

AVVISO

Estrarre di nuovo l'attrezzo di bloccaggio dell'albero.

8.11.1 Smontaggio dell'attrezzo di taglio

▶ Bloccare l'albero
▶ allentare in senso orario il dado
▶ Sfilare dal riduttore l'attrezzo di taglio ed i suoi fissaggi

italiano 8 Montaggio dell'attrezzo di taglio

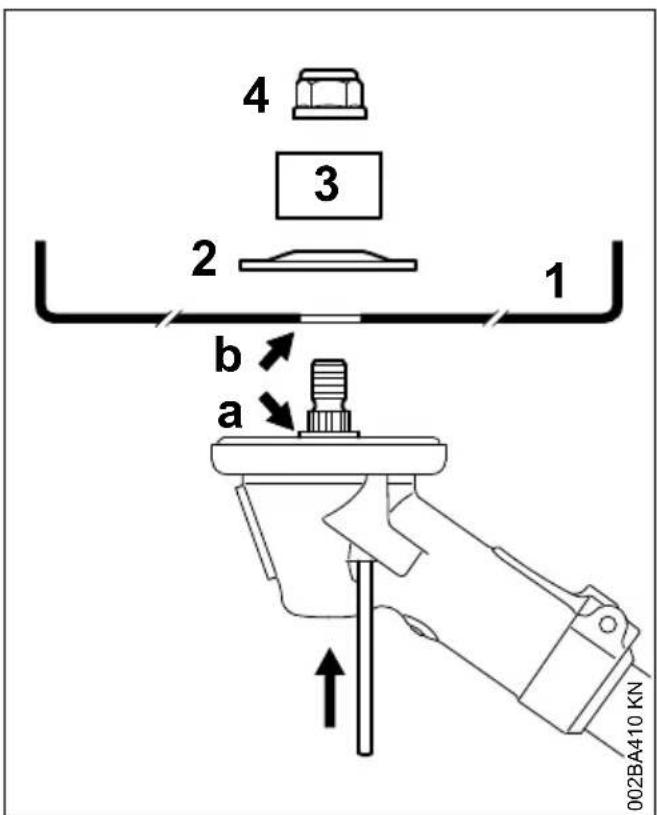

8.12 Montaggio del coltello tritura- tore 270-2

Avvertenza per apparecchiature che da nuove erano fornite solo con una testa falciante: per il montaggio di un coltello trituratore occorre, oltre al "Gruppo di applicazione coltello trituratore" anche il "Gruppo di adattamento coltello trituratore" reperibile presso il rivenditore.

- Usare l'anello di protezione per gli attrezzi di falciatura

4 3 2 1 b a 002BA410 KN

- Applicare il coltello (1) – i taglienti devono essere rivolti in alto

AVVERTENZA

Il collare (a) deve sporgere nel foro (b) dell'attrezzo!

Bloccaggio dell'attrezzo di taglio

• Applicare il disco di pressione (2) – bombatura in alto
• Applicare l'anello di protezione (3) per coltelli trituratori – apertura verso l'alto
  ▶ Bloccare l'albero
• Avvitare e serrare il dado (4) in senso antiorario

AVVERTENZA

Sostituire il dado diventato lasco.

AVVISO

Estrarre di nuovo l'attrezzo di bloccaggio dell'albero.

8.12.1 Smontaggio dell'attrezzo di taglio

▶ Bloccare l'albero
▶ allentare in senso orario il dado
- Sfilare dal riduttore l'attrezzo di taglio ed i suoi fissaggi

8.13 Montaggio delle seghe circolari

Per il montaggio di seghe circolari è disponibile a richiesta un corredo di arresto comprendente un arresto e un anello di protezione per seghe circolari.

Avvertenza per apparecchiature che da nuove erano allestite solo con una testa falciente: per il montaggio di una sega circolare occorrono ulteriori elementi di fissaggio reperibili presso il rivenditore.

Sostituzione dell'anello di protezione

Consiglio: per il fissaggio accurato, fare montare l'anello dal rivenditore. STIHL consiglia per questo il rivenditore STIHL.

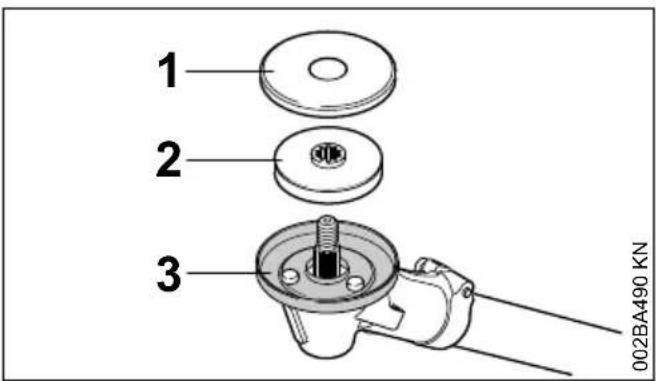

1 2 3 002BA490 KN

▶ Togliere il disco di protezione (1) e il piattello di pressione (2)
- Smontare l'anello di protezione (3) per attrezzi di falciatura
- Conservare disco e anello di protezione per l'uso successivo

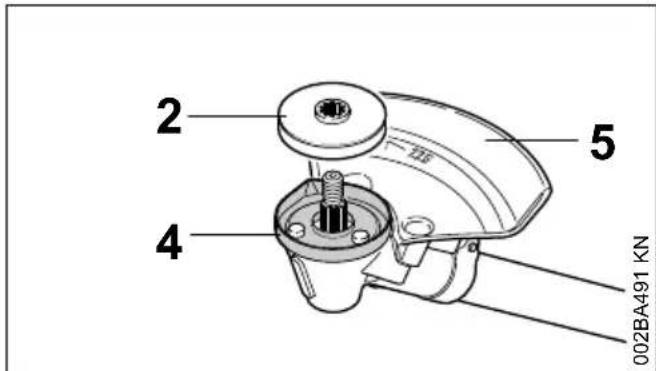

2 4 5 002BA491 KN

• Montaggio dell'anello di protezione (4) per seghe circolari
• Calzare il piattello di pressione (2) sull'albero

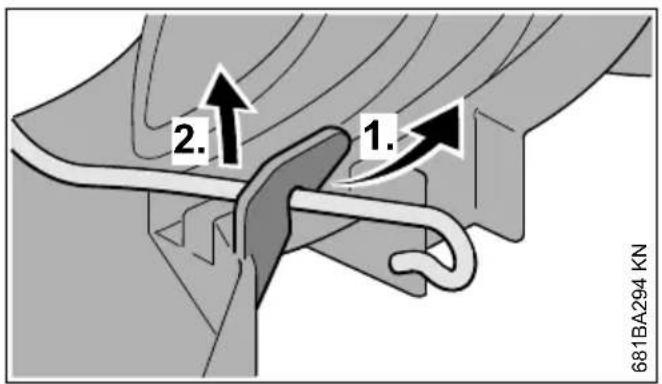

  ▶ Montaggio dell'arresto (5) per seghe circolari

AVVISO

Non usare il disco di protezione (1) per seghe circolari.

Applicare correttamente l'attrezzo di taglio

Sulle seghe circolari i taglienti devono essere rivolti in senso orario.

4 3 2 1 b a 002BA423 KN

▶ Applicare l'attrezzo di taglio (1)

! AVVERTENZA

Il collare (a) deve sporgere nel foro (b) dell'attrezzo.

Bloccaggio dell'attrezzo di taglio

• Applicare il disco di pressione (2) – bombatura in alto
  ▶ Applicare il piattello girevole (3)

A richiesta è disponibile un piattello girevole (3) per lavori di taglio che consente di sfruttare l'intera profondità di taglio della sega circolare.

▶ Bloccare l'albero
- Avvitare e serrare il dado (4) in senso antiorario

AVVERTENZA

Sostituire il dado diventato lasco.

AVVISO

Estrarre di nuovo l'attrezzo di bloccaggio dell'albero.

8.13.1 Smontaggio dell'attrezzo di taglio

▶ Bloccare l'albero
▶ allentare in senso orario il dado
- Sfilare dal riduttore l'attrezzo di taglio ed i suoi fissaggi

9 Carburante

Il motore deve essere alimentato con una miscela di benzina e di olio per motori.

AVVERTENZA

Evitare il contatto diretto della pelle con il carburante e l'inalazione dei vapori.

9.1 STIHL MotoMix

STIHL raccomanda l'uso di STIHL MotoMix.

Questo carburante pronto per l'uso, privo di benzolo e di piombo, si distingue per un alto numero di ottani e garantisce sempre il giusto rapporto di miscelazione.

Per la massima durata utile del motore, STIHL MotoMix è in miscela con l'olio STIHL HP Ultra per motori a due tempi.

MotoMix non è disponibile su tutti i mercati.

9.2 Miscelare il carburante

AVVISO

Materiali di esercizio inadatti o rapporti di miscelazione non conformi alle prescrizioni possono causare seri danni al propulsore. Benzina o olio motore di scarsa qualità possono danneggiare il motore, gli anelli di tenuta, le tubazioni e il serbatoio del carburante.

9.2.1 Benzina

Usare solo benzina di marca con numero di ottani minimo di 90 NORM, con o senza piombo.

La benzina con percentuale di alcol superiore al 10% potrebbe causare irregolarità di marcia nei motori con carburatori regolabili a mano e non deve quindi essere usata per questi motori.

I motori con M-Tronic erogano la massima potenza, se si usa benzina con percentuale di alcol fino al 27% (E27).

9.2.2 Olio motore

Se il carburante viene miscelato dall'utente, è consentito usare soltanto un olio per motori a due tempi STIHL ad alte prestazioni delle classi JASO FB, JASO FC, JASO FD, ISO-L-EGB, ISO-L-EGC o ISO-L-EGD.

STIHL prescrive l'olio per motori a due tempi STIHL HP Ultra o un olio motore ad alte prestazioni di pari qualità, per poter garantire il rispetto dei valori delle emissioni per tutto il ciclo di vita della macchina.

9.2.3 Rapporto di miscelazione

con olio per motori a due tempi STIHL 1:50; 1:50 = 1 parte di olio + 50 parti di benzina

9.2.4 Esempi

Quantità di ben- zina Olio per motori a due tempi STIHL 1:50

litri litri (ml)

1 0,02 (20)

5 0,10 (100)

10 0,20 (200)

15 0,30 (300)

20 0,40 (400)

25 0,50 (500)

- versare in una tanica omologata per carburante prima l'olio, poi la benzina e mescolare bene.

9.3 Conservare la miscela di carburante

Conservare la miscela solo in contenitori omologati per carburante in un luogo sicuro, asciutto e fresco, protetto dalla luce e dal sole.

La miscela invecchia – preparare solo una quantità di miscela sufficiente per qualche settimana. Non conservare la miscela oltre 30 giorni. Sotto l'effetto della luce, del sole, delle basse o delle alte temperature la miscela può diventare rapidamente inservibile.

STIHL MotoMix invece può essere conservato senza problemi fino a 5 anni.

- Prima del rifornimento, agitare vigorosamente la tanica.

AVVERTENZA

Nella tanica può crearsi pressione. Aprirla con cautela.

- Pulire bene di tanto in tanto il serbatoio del carburante e la tanica.

Smaltire il carburante residuo e il liquido usato per la pulizia come prescritto e rispettando l'ambiente.

10 Rifornimento del carburante italiano

10 Rifornimento del carbu- rante

10.1 Chiusura serbatoio carburante

Facendo il rifornimento di carburante su un terreno irregolare, posizionare il tappo sempre sulla parte alta rispetto alla pendenza

• Su un terreno piano, posare l'apparecchiatura con il tappo verso l'alto
• Prima del rifornimento pulire il tappo di chiusura e la zona intorno all'apertura per evitare che lo sporco penetri nel serbatoio

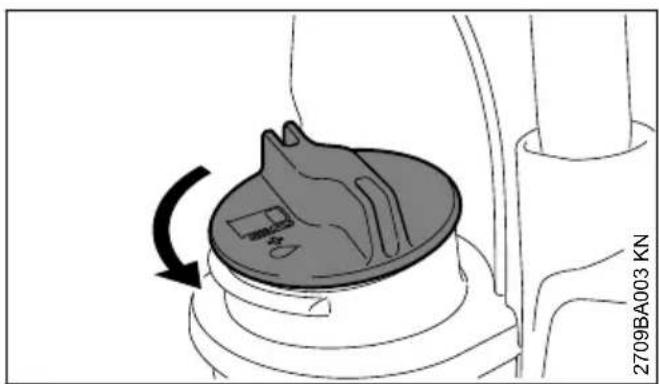

10.2 Aprire il tappo serbatoio

• Girare il tappo in senso antiorario fino a poterlo togliere dall'apertura del serbatoio
  ▶ Togliere il tappo

10.3 Introdurre il carburante

Evitare di spandere il carburante durante il rifornimento; non riempire il serbatoio fino all'orlo.

STIHL consiglia il dispositivo di riempimento STIHL (accessorio a richiesta).

▶ Introdurre il carburante

10.4 Chiudere il tappo serbatoio

2709BA004 KN

▶ Piazzare il tappo
- Girare il tappo in senso orario fino all'arresto e serrarlo a mano il più possibile

11 Addossamento degli spallacci

L'addossamento dello spallaccio è dettagliata- mente descritto nel foglio allegato allo spallaccio.

Il modello e la versione dello spallaccio dipendono dal mercato.

11.1 FS 260

11.1.1 Addossare la tracolla

1 2 002BA607 KN

▶ Addossare lo spallaccio (1)
▶ Regolare la lunghezza finché il moschet-tone (2) non si trova a circa un palmo sotto l'anca destra

italiano 11 Addossamento degli spallacci

11.1.2 Agganciare l'apparecchiatura alla tracolla

1 2 2 1 002BA604 KN

• Agganciare il moschettone (1) all'occhiello di trasporto (2) sullo stelo
• Bilanciare l'apparecchiatura – ved. "Bilancia- mento dell'apparecchiatura"

11.1.3 Sgancio dell'apparecchiatura dalla tracolla

1 2 1 2 002BA606 KN

Premere la linguetta sul moschettone (1) e sfi-lare l'occhiello (2) dal gancio

11.2 FS 360

11.2.1 Addossare la tracolla

1 2 3 002BA411 KN

▶ Addossare lo spallaccio (1)
▶ Regolare la lunghezza finché il moschet-tone (2) non si trova a circa un palmo sotto l'anca destra
- Agganciare il moschettone al settore perforato (3) dell'apparecchiatura – ved. "Aggancio della tracolla"
- Stabilire poi il punto di aggancio corretto in funzione dell'attrezzo di taglio montato – ved. "Bilanciamento dell'apparecchiatura".

11.2.2 Agganciare l'apparecchiatura alla tracolla

1 2 2 1 002BA631 KN

- Agganciare il moschettone (1) all'occhiello di trasporto (2) sullo stelo

12 Bilanciamento dell'apparecchiatura italiano

11.2.3 Sgancio dell'apparecchiatura dalla tracolla

1 2 1 2 002BA632 KN

Premere la linguetta sul moschettone (1) e sfi-lare il settore perforato (2) dal gancio

11.3 Scaricamento rapido

AVVERTENZA

In caso di pericolo incombente, gettare rapidamente a terra l'apparecchiatura. Per scaricare, procedere come descritto in "Sganciamento dell'apparecchiatura dalla tracolla". Esercitarsi nello scaricare rapidamente l'apparecchiatura. Durante l'esercitazione non gettare a terra l'apparecchiatura, per evitare di danneggiarla.

Esercitarsi nello sfilare lo spallaggio dalle spalle.

12 Bilanciamento dell'appa-recchiatura

12.1 FS 260

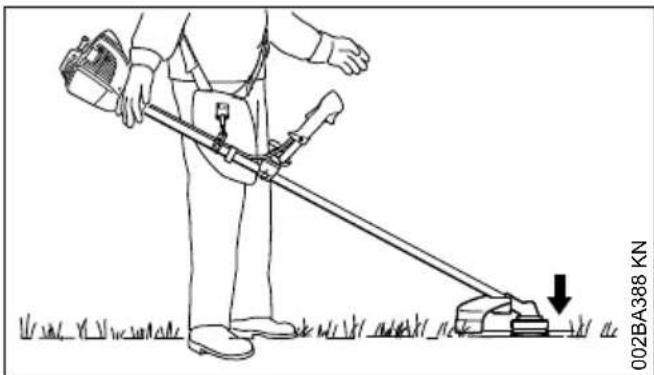

12.1.1 Punti di oscillazione

002BA388 KN

Teste falcianti, lame tagliaerba, coltelli da boscaglia, coltelli trituratori e lame per sega circolare devono appoggiare per terra in modo leggero.

Per raggiungere il punto di oscillazione, procedere come segue:

12.1.2 Lasciare oscillare l'apparecchiatura

002BA662 KN 1 2

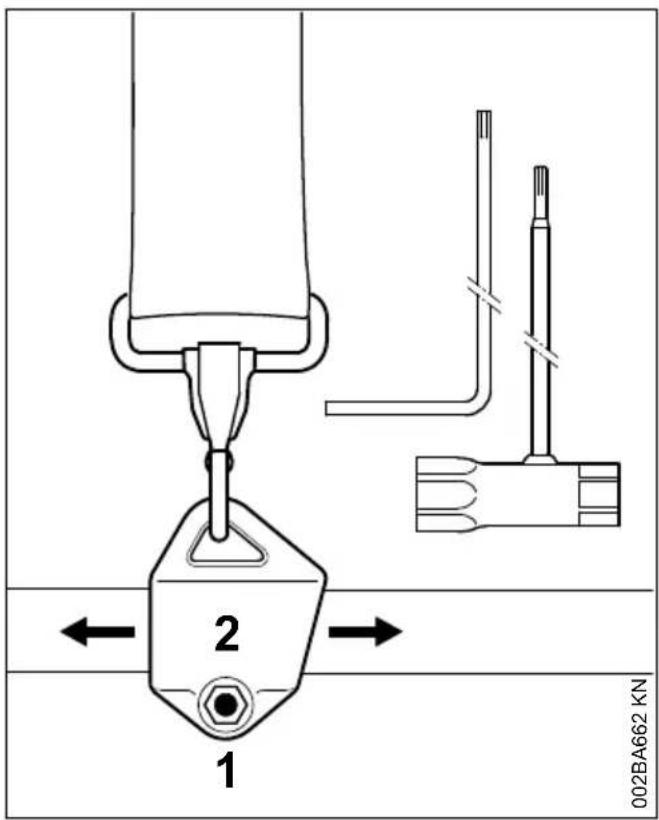

▶ Allentare la vite (1)

- Spostare l'occhiello di trasporto (2) – stringere un po' la vite – lasciare oscillare l'apparecchiatura – controllare il punto di oscillazione

Raggiunto il punto di oscillazione giusto:

▶ Stringere la vite sulla tracolla

12.2 FS 360

Secondo l'attrezzo di taglio montato, l'apparecchiatura viene bilanciata in modo diverso.

- lasciare oscillare l'apparecchiatura appesa alla tracolla – se necessario, spostare il punto di aggancio

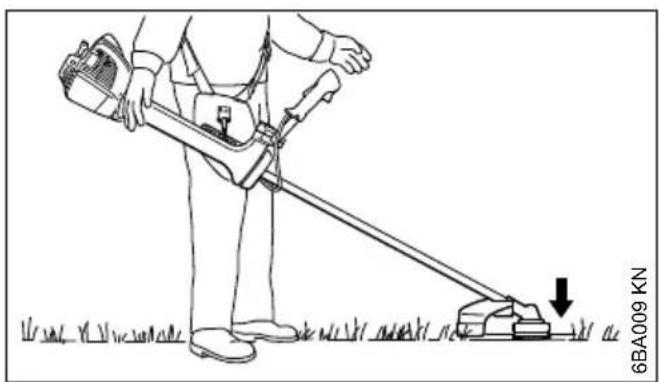

12.2.1 Punti di oscillazione

6BA009 KN

Teste falcianti, lame tagliaerba, coltelli da boscaglia e coltelli trituratori devono appoggiare per terra in modo leggero.

6BA010 KN

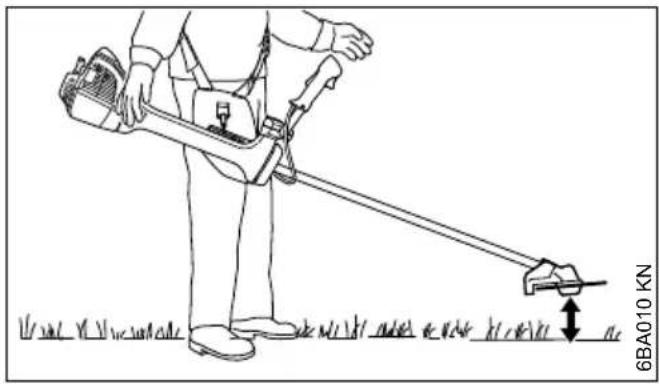

Le seghe circolari devono restare "sospese" a circa 20 cm dal suolo.

13 Avviamento/arresto del motore

13.1 Comandi

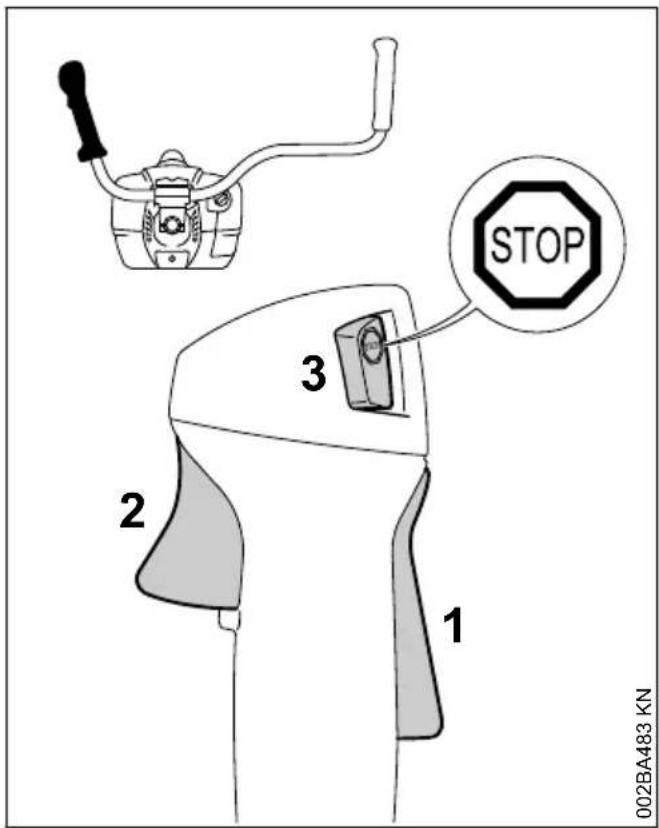

002BA483 KN 1 2 3 STOP

1 Bloccaggio grilletto
2 Grilletto
3 Pulsante Stop – con le posizioni di esercizio e Stop. Per disinserire l'accensione, si deve premere il pulsante Stop ( ⊙ ).
13.1.1 Funzione del pulsante Stop e dell'accensione

Il pulsante Stop non azionato si trova in posizione di esercizio: l'accensione è inserita – il motore è pronto per l'avviamento e può essere

avviato. Azionando il pulsante Stop si disinserisce l'accensione. Dopo l'arresto del motore l'accensione viene reinserita automaticamente.

13.2 Avviamento del motore

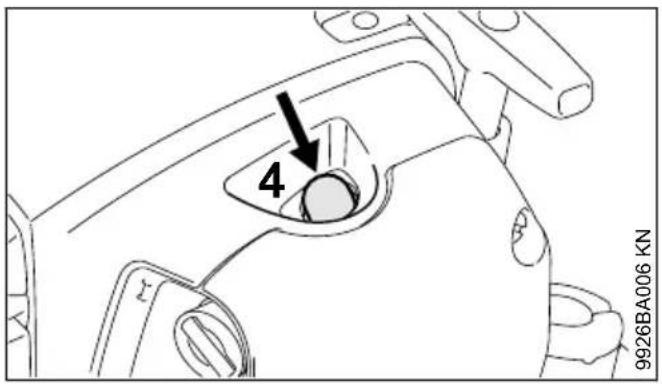

4 9926BA006 KN

- Premere almeno 5 volte la pompetta a sfera (4) della pompa carburante manuale – anche se è piena di carburante

13.2.1 Motore freddo (avviamento a freddo)

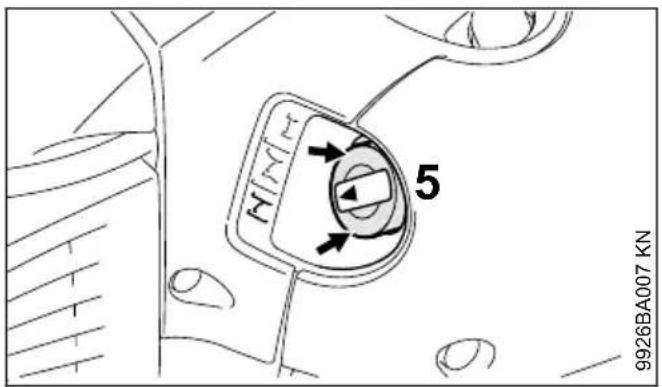

5 9926BA007 KN

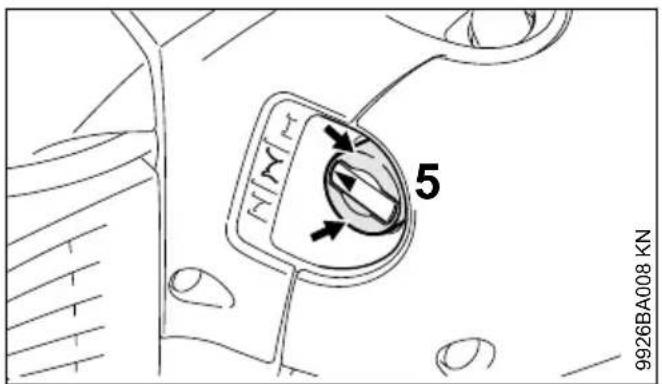

▶ Spingere sul bordo (frecce) la leva farfalla di avviamento (5), poi girarla su √

Usare questa posizione anche quando il motore ha già funzionato, ma è ancora freddo.

13.2.2 Motore caldo (avviamento a caldo)

Il motore ha raggiunto la sua temperatura d'esercizio, viene arrestato e riavviato dopo oltre 5 minuti.

5 9926BA008 KN

▶ Spingere sul bordo (frecce) la leva farfalla di avviamento (5), poi girarla su √

13 Avviamento/arresto del motore italiano

13.2.3 Avviamento

• Sistemare bene l'apparecchiatura sul terreno: la piastra di protezione del motore e il riparo dell'attrezzo di taglio formano l'appoggio.
  Se presente: togliere il riparo di trasporto dall'attrezzo di taglio

L'attrezzo non deve toccare né il terreno né qualsiasi oggetto – pericolo d'infortunio!

• Assumere una posizione salda – possibilità: eretta, inclinata o in ginocchio.

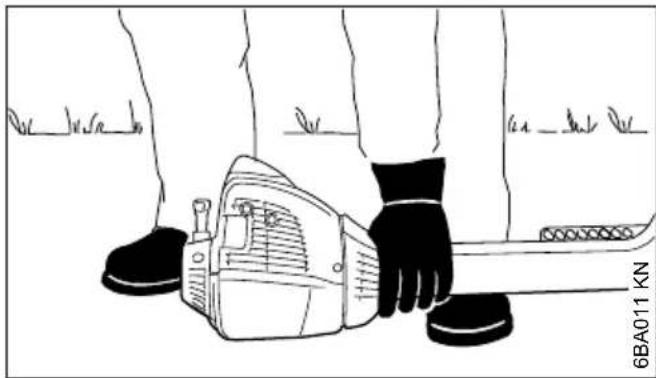

• con la mano sinistra premere forte l'apparecchiatura sul terreno – senza toccare il grilletto né il bloccaggio del grilletto – il pollice si trova sotto la carenatura ventola

AVVISO

Non appoggiare il piede o il ginocchio sullo stelo!

6BA012 KN

- Con la mano destra afferrare l'impugnatura di avviamento

Altra possibilità:

Con motore caldo e apparecchiatura appesa alla tracolla.

• Afferrare l'apparecchiatura con la mano destra sullo stelo, sul sostegno impugnatura o sul manico tubolare e tenerla ferma
• Spingere l'apparecchiatura dietro la schiena sul lato sinistro del corpo
• Afferrare con la mano sinistra l'impugnatura di avviamento

In entrambe le possibilità:

► Estrarre l'impugnatura in modo uniforme

AVVISO

Non estrarre completamente la fune – pericolo di rottura!

▶ Non lasciare tornare di colpo l'impugnatura, ma accompagnarla in senso opposto all'estrazione perché la fune possa avvolgersi correttamente
- Avviare finché il motore non parte

13.2.4 Non appena il motore gira

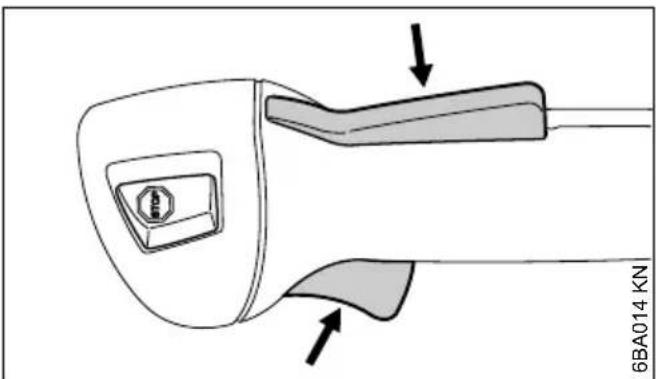

- Premere il bloccaggio grilletto e accelerare – la leva della farfalla di avviamento scatta in posizione di esercizio I – dopo un avviamento a freddo scaldare il motore con alcune variazioni di carico

AVVERTENZA

Se il carburatore è impostato correttamente, l'attrezzo di taglio non deve muoversi al minimo!

L'apparecchiatura è pronta per l'impiego.

italiano 14 Trasporto dell'apparecchiatura

13.3 Spegnere il motore

- Azionare il pulsante Stop – il motore si ferma – rilasciare il pulsante Stop – questo scatta indietro

13.4 Altre avvertenze per l'avvia- mento

Con temperature molto basse

Se necessario, impostare il motore per l'esercizio invernale, ved. "Esercizio invernale"
- Con apparecchiatura notevolmente raffreddata (formazione di brina), dopo l'avviamento portare il motore con regime più alto (l'attrezzo di taglio segue il moto!) alla temperatura d'esercizio

Il motore si spegne nella posizione di avviamento a freddo 📄 o in accelerazione.

- Spostare la leva farfalla di avviamento su - avviare ancora finché il motore non gira

Il motore non parte nella posizione di avviamento a caldo

- Spostare la leva farfalla di avviamento su - avviare finché il motore non gira

Il motore non parte

• Verificare che tutti i comandi siano impostati correttamente
• Controllare se vi è carburante nel serbatoio; ev. rifornire
• Controllare se il raccordo della candela è innestato saldamente
  ▶ Ripetere l'avviamento

Il motore è ingolfato

- Spostare la leva farfalla di avviamento su I – avviare finché il motore non gira

13.5 Se il serbatoio è rimasto a secco

Consiglio: dopo il rifornimento eseguire le operazioni seguenti indipendentemente dalle condizioni d'esercizio del motore prima che si vuotasse il serbatoio.

▶ Girare la leva farfalla di avviamento su
- Continuare come descritto nel paragrafo "Avviamento" e riavviare il motore come indicato in "Motore freddo (avviamento a freddo)"

14 Trasporto dell'apparecchia- tura

14.1 Usare un riparo di trasporto

Il tipo di riparo di trasporto dipende dal tipo dell'attrezzo di taglio metallico compreso nella fornitura dell'apparecciatura a motore. I ripari di trasporto sono anche disponibili come accessori a richiesta.

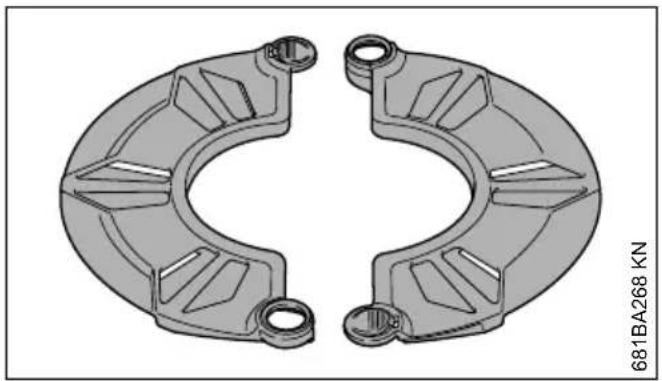

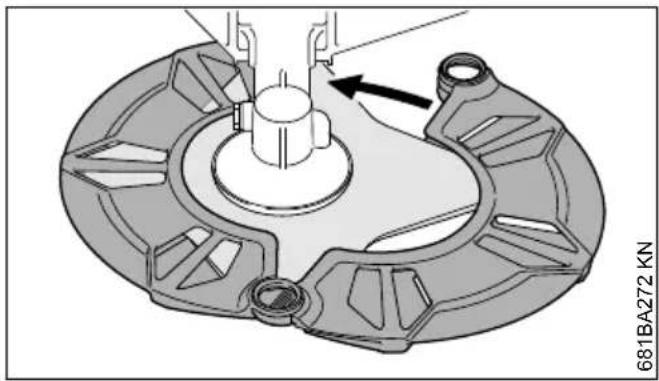

14.2 Lame tagliaerba 230 mm

14 Trasporto dell'apparecchiatura italiano

14.3 Lame tagliaerba fino a 260 mm

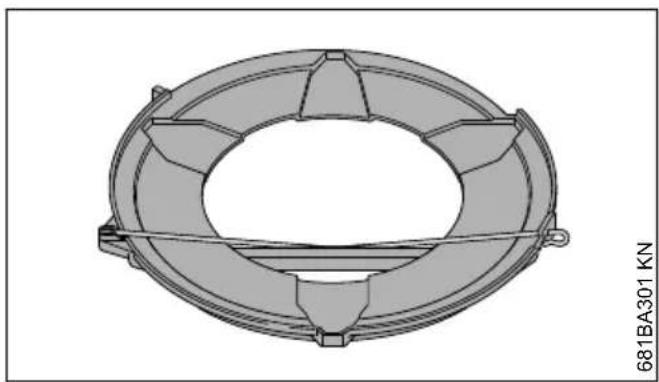

• Sganciare la staffa di serraggio dal riparo di trasporto
  ▶ Girare la staffa verso l'esterno

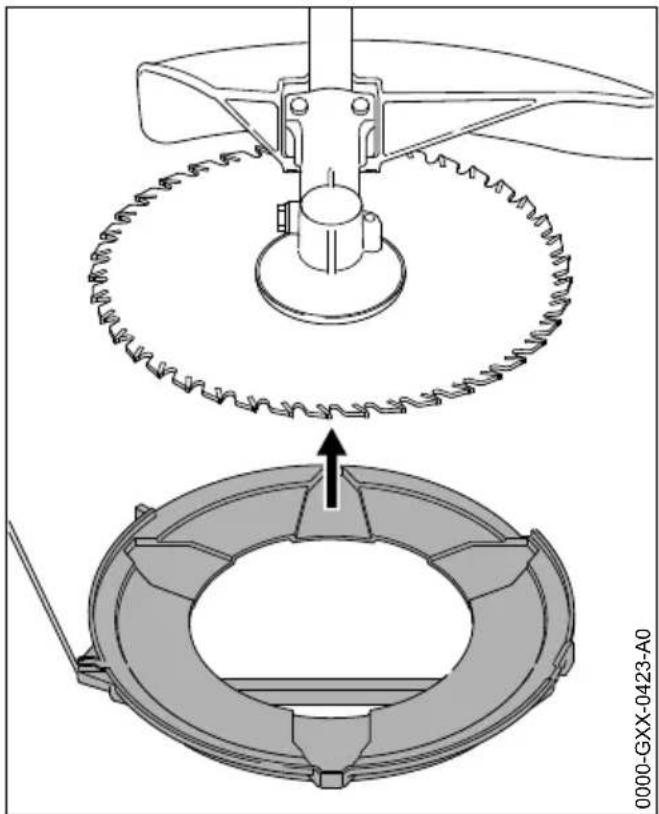

- Appoggiare il riparo sull'attrezzo di taglio proveniente dal basso

1. 2. 681BA281 KN

• agganciare la staffa di serraggio sul riparo di trasporto
  ▶ Girare la staffa verso l'interno

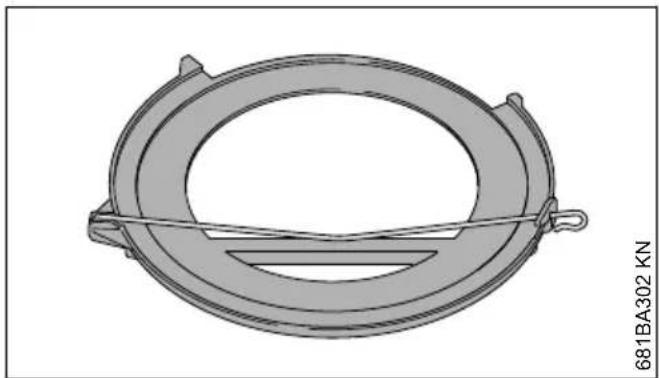

14.4 Seghe circolari

• Sganciare la staffa di serraggio dal riparo di trasporto

14.5 Riparo di trasporto universale

▶ Girare la staffa verso l'esterno

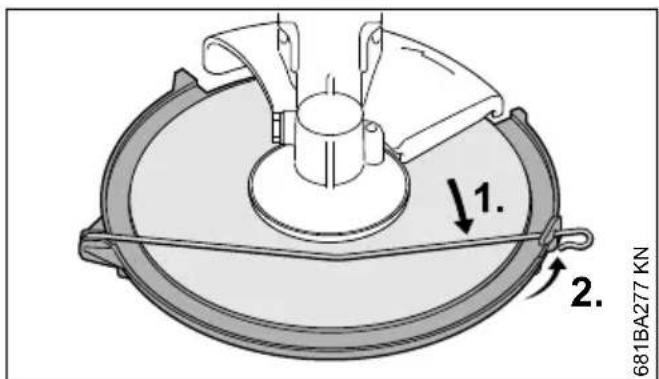

- Appoggiare il riparo sull'attrezzo di taglio proveniente dal basso, facendo attenzione che l'arresto si trovi al centro dell'incavo.

1. 2. 681BA277 KN

▶ Girare la staffa verso l'interno

- agganciare la staffa di serraggio sul riparo di trasporto

2. 1. 681BA294 KN

• Sganciare la staffa di serraggio dal riparo di trasporto e girarla verso l'esterno

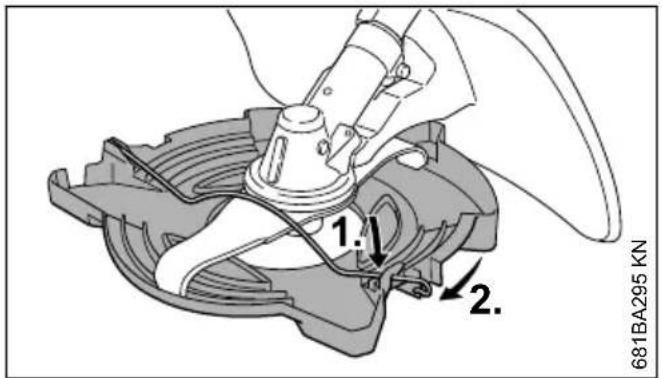

1. 2. 681BA295 KN

- Applicare il riparo di trasporto dal basso sul-l'attrezzo di taglio, come raffigurato nell'immagine

- Agganciare la staffa di serraggio al gancio del riparo di trasporto

15 Istruzioni operative

15.1 Durante la prima fase di funzionamento

Non fare funzionare l'apparecchiatura a vuoto ad alto regime fino al terzo pieno di carburante per evitare sollecitazioni aggiuntive durante la fase di rodaggio, nella quale le parti in movimento devono adattarsi l'una all'altra – nel propulsore è presente una maggiore resistenza di attrito. Il motore raggiunge la massima potenza dopo un

periodo di rodaggio da 5 a 15 pieni di carburante.

15.2 Durante il lavoro

Dopo un funzionamento prolungato a pieno regime, fare girare il motore al minimo ancora per breve tempo, fino a smaltire la maggior parte del calore mediante la corrente d'aria di raffreddamento. In questo modo i componenti del propulsore (impianto di accensione, carburatore) non vengono sottoposti ad una sollecitazione estrema per accumulo di calore.

15.3 Dopo il lavoro

Durante una breve pausa: lasciare raffreddare il motore: Riporre l'apparecchiatura con il serbatoio rifornito in un luogo asciutto, non vicino a fonti di calore, fino al prossimo impiego. Nelle pause più lunghe – ved. "Conservazione dell'apparecchiatura",

16 Filtro aria

16.1 Informazioni fondamentali

Lunghissima durata utile dei filtri.

Non smontare il coperchio e non sostituire il filtro fintanto che non si manifesta un'evidente perdita di potenza.

I filtri aria sporchi riducono la potenza del motore, aumentano il consumo del carburante e rendono più difficile l'avviamento.

16.2 Sostituzione del filtro aria

Solo se la potenza del motore scende sensibilmente:

- Girare la leva farfalla di avviamento su

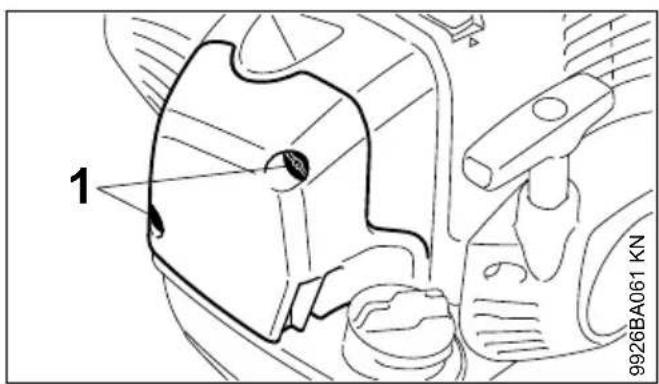

1 9926BA061 KN

▶ Allentare le viti di bloccaggio (1)

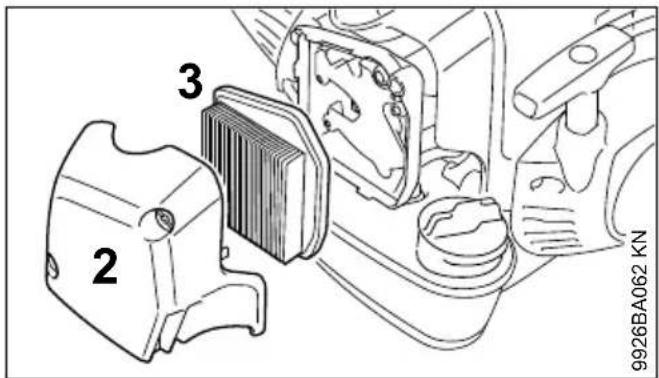

2 3 9926BA062 KN

- Estrarre il coperchio filtro (2) - Togliere lo sporco grossolano dall'interno del coperchio e dalla zona circostante del filtro (3)

Il filtro (3) funziona con carta pieghettata.

- Togliere e controllare il filtro (3) – se sporco o danneggiato, sostituire la carta o il telaio - Disimballaggio del filtro nuovo

AVVISO

Fino al montaggio non curvare o piegare il filtro per non danneggiarlo – non impiegare filtri danneggiati!

- Introduzione del filtro nella sua sede - Montare il coperchio filtro

Utilizzare soltanto filtri aria di alta qualità, affinché il motore sia protetto dalla penetrazione di polvere abrasiva.

STIHL consiglia di usare solo filtri originali STIHL. L'alto livello di qualità di questi particolari assicura un funzionamento senza inconvenienti, una lunga durata del propulsore e intervalli di cambio del filtro estremamente lunghi.

16.3 Elemento filtrante per l'esercizio invernale

Manutenzione e cura dell'elemento filtrante speciale per l'esercizio invernale sono descritte nel cap. "Esercizio invernale".

italiano 17 Impostazione del carburatore

17 Impostazione del carburatore

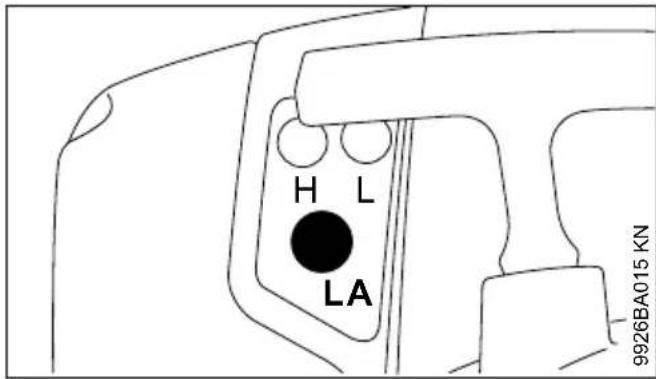

H L LA 9926BA015 KN

Il carburatore è tarato in produzione in modo che il motore venga alimentato con una miscela aria-carburante ideale in tutte le condizioni di esercizio.

17.1 Impostazione del minimo

Il motore si ferma al minimo

- girare lentamente in senso orario la vite di arresto del minimo (LA) finché il motore gira regolarmente

L'attrezzo di taglio viene trascinato al minimo

- Girare la vite di arresto del minimo (LA) lenta- mente in senso antiorario, finché l'attrezzo di taglio non segue più il movimento

18 Esercizio invernale

18.1 Con temperature inferiori a +10 °C

Preriscaldare il carburatore

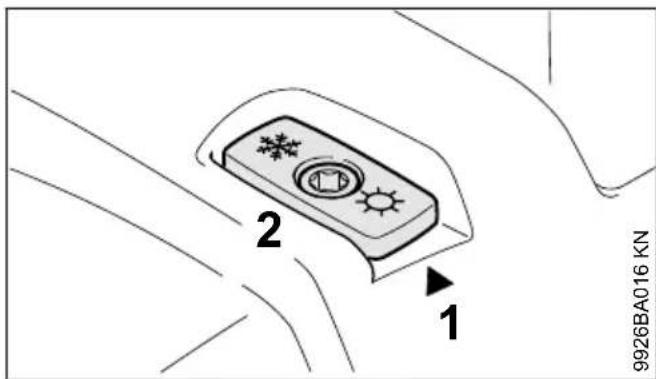

Spostando il cursore, oltre all'aria fredda, viene aspirata anche aria calda dalla zona del cilindro per prevenire la formazione di ghiaccio sul carburatore.

9926BA016 KN 1 2

La freccia sulla cappottatura (1) indica l'imposta- zione del cursore (2) per l'esercizio estivo o invernale. Simbologia:

• Simbolo "sole" = esercizio estivo
• Simbolo "cristallo di neve" = esercizio invernale

3 2 9926BA017 KN

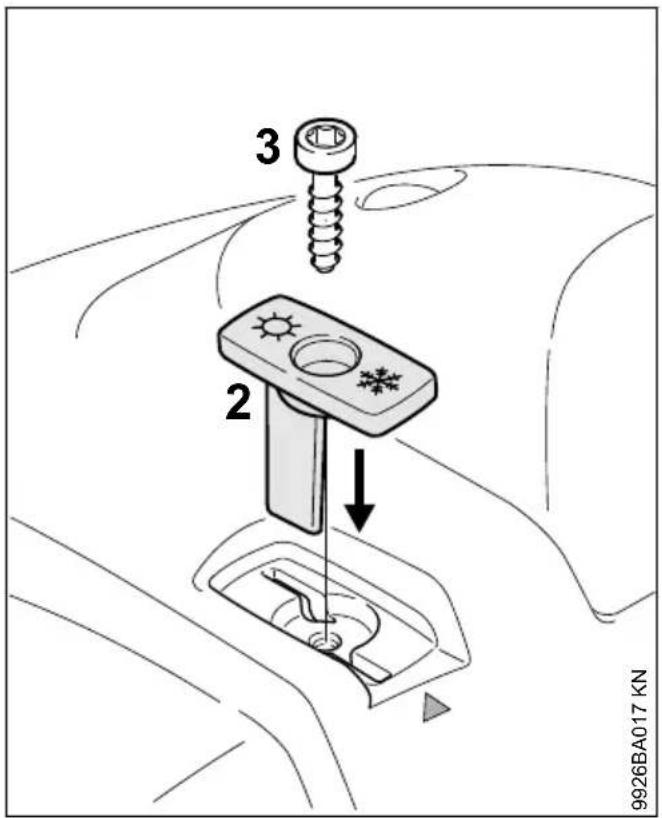

▶ Svitare la vite (3) dal cursore e toglierla
▶ Estrarre il cursore (2) dalla cappottatura
▶ Spostare il cursore (2) dalla posizione estiva a quella invernale e reinserirlo
- Avvitare la vite (3) nella cappottatura attraverso il cursore

18.2 Con temperature fra +10 °C e +20 °C

In questo campo di temperature, l'apparecchiatura può essere fatta funzionare solitamente con il cursore (2) in posizione estiva. Se necessario, cambiare la posizione del cursore.

18.3 Con temperature superiori a +20 °C

2 9926BA018 KN

19 Candela italiano

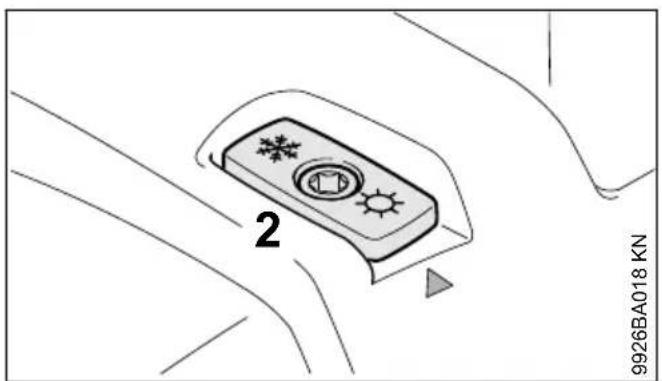

- Riportare assolutamente il cursore (2) in posizione estiva

AVVISO

Con temperature superiori a +20 °C non lavorare in posizione invernale, altrimenti vi è il rischio di disfunzioni del motore per surriscaldamento!

18.4 Con temperature inferiori a -10 °C

In condizioni invernali estreme, con le seguenti condizioni

• Temperature inferiori a -10 °C
• Neve farinosa o di riporto

È consigliato l'impiego del "Corredo della piastra di copertura" disponibile come accessorio a richiesta.

Secondo la versione del tappo serbatoio sono disponibili 2 diversi "Corredi della piastra di copertura".

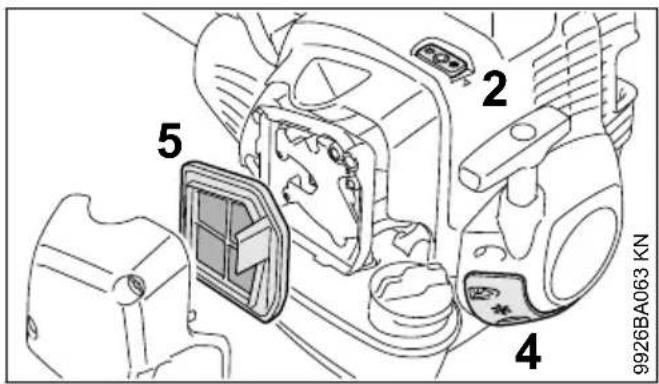

5 2 4 9926BA063 KN

I "Corredi della piastra di copertura" comprendono i seguenti particolari per l'adattamento dell'apparecchiatura:
4 Piastra per la parziale copertura delle feritoie nel corpo del dispositivo di avviamento
5 Elemento filtrante di tessuto con materiale sintetico per il filtro aria
- Foglietto illustrativo che descrive l'adattamento dell'apparecchiatura

Inoltre per apparecchiature con tappo serbatoio ad aletta ribaltabile:

- O-ring per il tappo serbatoio

Dopo il montaggio del corredo della piastra di copertura:

▶ Spostare il cursore (2) in posizione invernale

18.5 Con temperature superiori a -10 °C

▶ Riadattare l'apparecchiatura sostituendo le parti del corredo della piastra con le parti per l'esercizio estivo

Avvertenza per apparecchiature con tappo serbatoio ad aletta ribaltabile: l'O-ring montato sul tappo in combinazione con il corredo della piastra non deve essere tolto.

Secondo la temperatura ambiente:

- Impostare il cursore (2) sull'esercizio estivo oppure su quello invernale

18.6 Pulizia del filtro aria

• Allentare le viti di bloccaggio nel coperchio filtro
  ▶ Estrarre il coperchio filtro
  ▶ Togliere lo sporco grossolano dall'interno del coperchio e dalla zona circostante del filtro (5)
• Sbattere il filtro (5) o soffiarlo con aria compressa dall'interno verso l'esterno

In caso di sporco tenace o di tessuto del filtro incollato:

▶ Lavare il filtro in un liquido detergente pulito e non infiammabile (per es. acqua saponata calda) e asciugarlo

Il filtro danneggiato deve essere sostituito.

19 Candela

se la potenza del motore è insufficiente, l'avviamento difficoltà o il regime irregolare, controllare prima di tutto la candela
- dopo circa 100 ore di esercizio sostituire la candela – anche prima se gli elettrodi sono molto corrosi – usare solo candele schermate omologate da STIHL – ved. „Dati tecnici“.

19.1 Smontare la candela

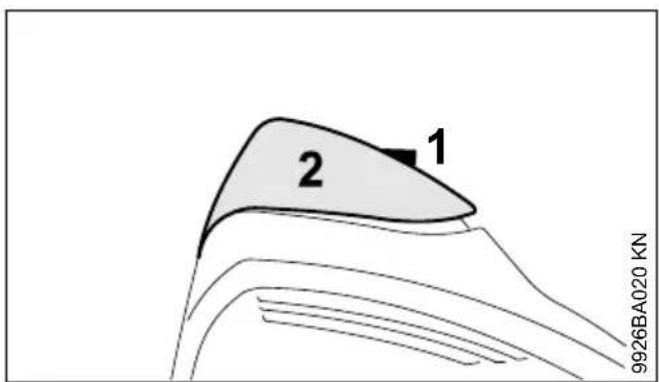

1 2 9926BA020 KN

- Girare la vite (1) nel cappuccio (2) fin quando la testa non sporge dal cappuccio (2) e questo possa essere sollevato anteriormente.

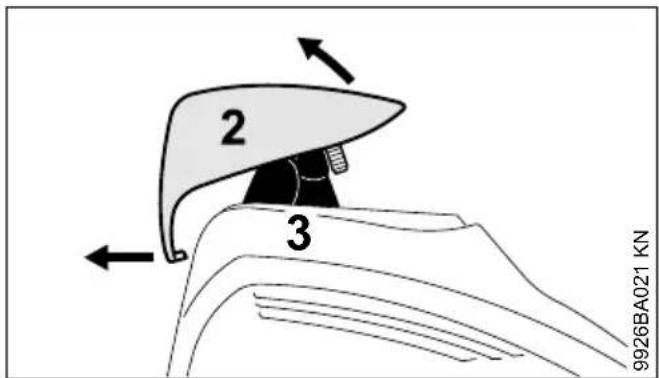

2 3 9926BA021 KN

• Sollevare anteriormente il cappuccio (2) e spingerlo indietro per sbloccarlo
  ▶ Mettere da parte il cappuccio
  ▶ sfilare il raccordo candela (3)
  ▶ Svitare la candela

19.2 Controllare la candela

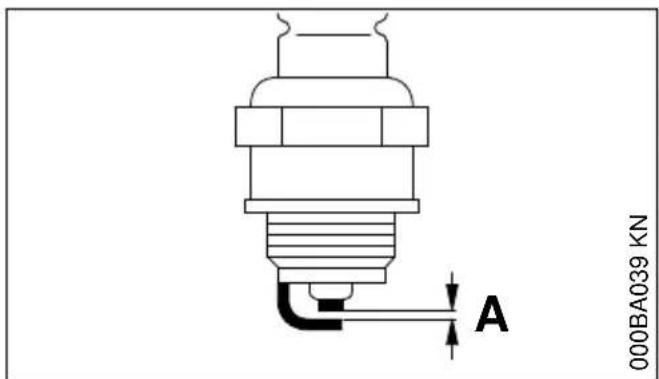

000BA039 KN A

▶ pulire la candela sporca
- controllare la distanza degli elettrodi (A) – se necessario, correggerla – per il valore ved."Dati tecnici"
- eliminare le cause dell'imbrattamento della candela.

Le possibili cause sono:

• eccesso di olio motore nel carburante
• filtro aria sporco
• condizioni di esercizio improprie

000BA045 KN 1

AVVERTENZA

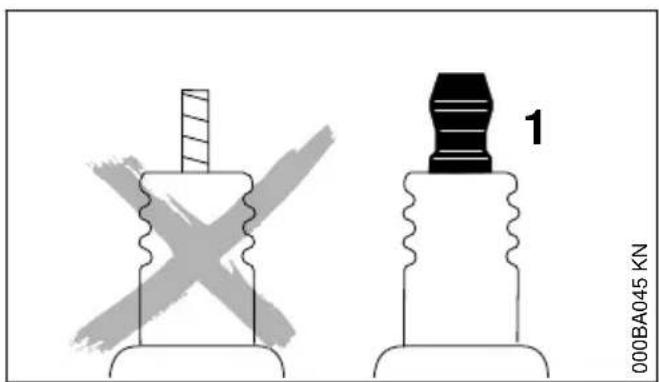

In caso di dado non correttamente avvitato o assente (1) sussiste il rischio di scintille. Se si lavora in ambienti infiammabili o esplosivi, sussiste il rischio di incendi o esplosioni. Sussiste il rischio di ferire gravemente le persone oppure di provocare danni materiali.

- utilizzare candele schermate con dado di collegamento fisso

19.3 Montaggio della candela

▶ Avvitare la catena

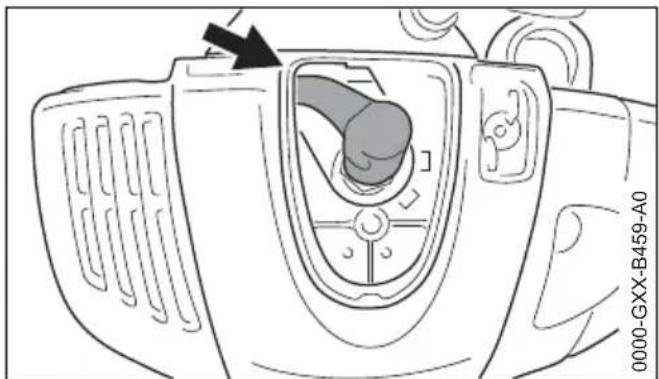

- Premere il raccordo candela saldamente sulla candela

▶ Allineare la spina per la candela in modo tale che il cavo di accensione sia rivolto verso l'angolo in alto a sinistra (freccia)

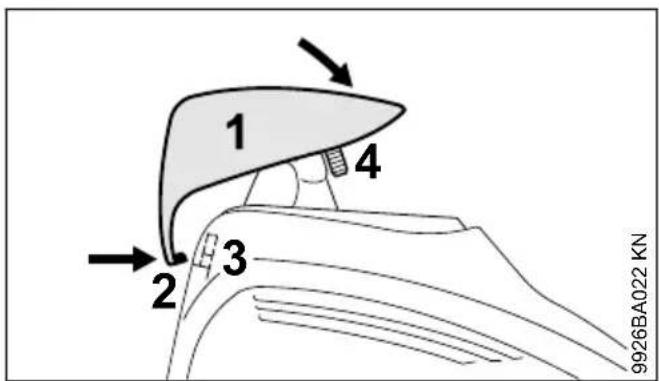

1 2 3 4 9926BA022 KN

• Piazzare il cappuccio (1) da dietro e un po' obliquamente sulla cappottatura, spingendo contemporaneamente il nasello (2) nell'apertura (3) sulla cappottatura.
  ▶ Spostare il cappuccio davanti sulla cappottatura; avvitare e stringere la vite (4)

20 Comportamento del motore in marcia

Se malgrado il filtro aria pulito e le impostazioni corrette del carburatore e del tirante gas la marcia del motore non è soddisfacente, la causa può anche essere del silenziatore.

21 Conservazione dell'apparecchiatura italiano

Fare controllare presso il rivenditore se il silenziatore è sporco (cokefazione)!

STIHL consiglia di fare eseguire le operazioni di manutenzione e cura solo dal rivenditore STIHL.

21 Conservazione dell'appa-recchiatura

In caso d'inattività a partire da circa 30 giorni

• Vuotare e pulire il serbatoio in un luogo ben ventilato.
• Smaltire il carburante secondo le norme e rispettando l'ambiente.
  Se è presente una pompa manuale per carburante, premerla almeno 5 volte.
• Avviare il motore e farlo girare al minimo fino allo spegnimento.
• Togliere l'attrezzo di taglio, pulirlo e controlarlo. Trattare gli attrezzi di taglio metallici con olio protettivo.
  ▶ Pulire a fondo l'apparecchiatura.
• Conservare l'apparecchiatura in un luogo asciutto e sicuro; impedirne l'uso non autorizzato (ad es. da parte di bambini).

22 Affilatura degli attrezzi di taglio metallici

Ravvivare gli attrezzi di taglio poco consumati con una lima (a richiesta) – se molto logori e dentellati, ravvivare con un affilatore o rivolgersi a un rivenditore – STIHL consiglia il rivenditore STIHL
▶ Affilare spesso, asportare poco : per la sem-plice ravvivatura di norma sono sufficienti da due a tre passate di lima

1 1 2 2 2 1 1 2 002BA083 KN

▶ Ravvivare le alette (1) in modo uniforme– non modificare il profilo della lama originale (2)

Altre istruzioni per l'affilatura sono riportate sulla confezione dell'attrezzo di taglio. Perciò conservare la confezione.

22.1 Equilibratura

- Ripassare per circa 5 volte, poi controllare gli attrezzi di taglio con l'equilibratrice STIHL (a richiesta) e controbilanciarli oppure fare eseguire l'equilibratura dal rivenditore – STIHL consiglia il rivenditore STIHL

23 Manutenzione della testa falciante

23.1 Sistemare per terra l'apparec-chiatura

▶ Spegnere il motore

italiano 23 Manutenzione della testa falciente

- Sistemare l'apparecchiatura con la sede dell'attrezzo di taglio rivolta in alto

23.2 Sostituzione del filo falciante

Prima di sostituire il filo falciente, controllare assolutamente l'usura della testa falciente.

AVVERTENZA

Se si rilevano segni di notevole usura, sostituire la testa completa.

Di seguito, il filo falciante viene chiamato per brevità "filo".

La testa falciente viene consegnata completa di istruzioni illustrate che spiegano la sostituzione del filo. Perciò conservare in un posto sicuro le istruzioni per la testa.

Se necessario, smontare la testa falciente

23.3 Allungamento del filo

STIHL SuperCut

Il filo si allunga automaticamente se è lungo almeno 6 cm (2 1/2 in.) – il coltello sul riparo accorcia alla lunghezza ottimale le estremità troppo lunghe.

STIHL AutoCut

• Con motore acceso, tenere l'apparecchiatura sopra una superficie erbosa – la testa deve girare
• Battere qualche colpetto con la testa sul terreno – il filo si allunga e viene tagliato dal coltello sul riparo alla lunghezza ottimale

Ogni volta che si batte sul terreno, la testa allunga il filo. Perciò osservare la resa di taglio della testa durante il lavoro. Battendo troppo spesso la testa sul terreno, il coltello taglia pezzi inutilizzati del filo.

L'allungamento avviene solo se ambedue i fili sono ancora lunghi almeno 2,5 cm (1 in.).

STIHL TrimCut

AVVERTENZA

Per regolare a mano il filo, spegnere assolutamente il motore – altrimenti sussiste il pericolo di lesioni!

• Sollevare il corpo bobina – girarlo in senso antiorario – di circa 1/6 di giro – fino alla posizione di arresto – farlo poi scattare di nuovo indietro
  ▶ Tirare i fili verso l'esterno

Se necessario, ripetere l'operazione finché le due estremità filo raggiungono il coltello sul riparo.

Una rotazione da tacca a tacca libera ca. 4 cm (1 1/2 in.) di filo.

23.4 Sostituzione del filo

STIHL PolyCut

Nella testa PolyCut, al posto delle lame può anche essere agganciato un filo tagliato a misura.

Per allestire a mano la testa falciente, spegnere assolutamente il motore – altrimenti sussiste il pericolo di lesioni!

- Dotare la testa di filo tagliato a misura secondo le istruzioni allegate

23.5 Sostituzione della lama

Prima di sostituire le lame, controllare assolutamente se la testa presenta segni di usura.

AVVERTENZA

Se si rilevano segni di notevole usura sulla testa, sostituire la testa completa.

Qui di seguito le lame da taglio sono chiamate per brevità "lame".

La testa falciente viene fornita completa di istruzioni illustrate che spiegano come sostituire le lame. Perciò conservare in un posto sicuro le istruzioni per la testa.

AVVERTENZA

Per allestire a mano la testa falciente, spegnere assolutamente il motore – altrimenti vi è il pericolo di lesioni!

• Smontaggio della testa falciente
  ▶ Sostituire le lame come da istruzioni illustrate
  ▶ Rimontare la testa falciante.

24 Controllo e manutenzione da parte dell'utente italiano

24 Controllo e manutenzione da parte dell'utente

24.1 Punto di bloccaggio per il manico tubolare

1 2 6BA021 KN

- Controllare a intervalli regolari la mobilità del manico tubolare (1) nelle coppe di bloccaggio (2)

Il manico tubolare può essere mosso solo con difficoltà.

1 3 6BA022 KN

▶ Allentare la vite di bloccaggio (3) solo quanto basta per muovere il manico
- spostare lateralmente il manico (1) dal punto di bloccaggio
bagnare un panno con un liquido detergente pulito non infiammabile – non usare prodotti contenenti olio e grassi
- pulire accuratamente l'intera zona di bloccaggio del manico con il panno bagnato
▶ centrare il manico tubolare e bloccarlo nuovamente con la vite di bloccaggio

Non è possibile bloccare completamente il manico tubolare

• staccare il manico dalle coppe di bloccaggio come descritto nel paragrafo "Il manico tubolare è duro nel movimento"
• sgrassare i punti di bloccaggio sul manico e nelle coppe di bloccaggio
  ▶ centrare il manico tubolare e bloccarlo nuovamente con la vite di bloccaggio

25 Controllo e manutenzione da parte del rivenditore

25.1 Operazioni di manutenzione

STIHL consiglia di fare eseguire la manutenzione e le riparazioni esclusivamente presso il rivendi- tore STIHL.

25.2 Succhieruola del carburante nel serbatoio

- Controllare una volta all'anno la succhieruola nel serbatoio carburante e, se necessario, farla sostituire

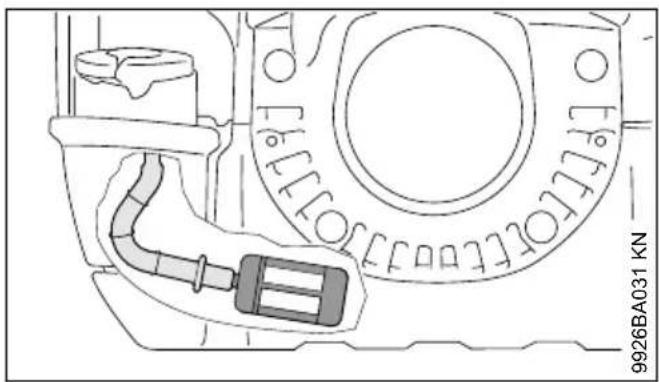

La succhieruola deve trovarsi nel serbatoio nel punto indicato in figura.

25.3 Elementi antivibratori

FS 260

Fra gruppo motore e stelo è montato un elemento di gomma che serve ad ammortizzare le vibrazioni. Farlo controllare in caso di evidente usura oppure se si nota un costante aumento delle vibrazioni.

FS 360

6BA015 KN

Fra gruppo motore e stelo sono montati quattro elementi antivibratori (frecce) che servono ad ammortizzare le vibrazioni. Farli controllare quando si notano vibrazioni sempre aumentate.

Le due fenditure oscillanti (frecce) del sistema antivibratorio sono impostate in produzione a una dimensione fissa e hanno la stessa larghezza. Se le dimensioni delle due fenditure fossero notevolmente differenti e/o una di esse

fosse chiusa, fare assolutamente riparare il sistema AV dal rivenditore.

25.4 Riparo antiusura sulla sca- tola AV FS 360

Sulla scatola del sistema AV si trova lateralmente un riparo antiusura facilmente sostituibile. Durante il lavoro il riparo può venire logorato dai movimenti dell'apparecchiatura sulla piastra laterale della tracolla e può essere sostituito, se necessario.

26 Istruzioni di manutenzione e cura

Le indicazioni si riferiscono a normali condizioni d'impiego. In caso di condizioni più gravose (note-vole produzione di polvere ecc.) e di tempi d'im-piego quotidiano più lunghi, abbreviare conforme-mente gli intervalli indicati.		prima di iniziare il lavoro	al termine del lavoro o quotidianamente	dopo ogni rifornimento di carburante	ogni settimana	ogni mese	ogni anno	in caso di guasto	in caso di danneggiamento	se occorre
Macchina completa contro	Ilo visivo (condi-zioni, tenuta)	X X
	pulizia X
	Sostituire i componenti danneggiati	X X
Impugnatura di comando	prova del funzionamento	X X
Filtro aria, filtro di carta Con	Controllo visivo X X
	sostituire1)								X
Filtro d'aria, filtro di tes-suto sintetico	Controllo visivo X X
	pulizia X
	sostituzione X X
Serbatoio carburante pulizia	X X X
Pompa carburante manuale (se presente)	controllo X
	riparazione^2)		X
Succhieruola nel serba-toio carburante	controllo^2)							X
	sostituire^2)						X X X
Carburatore Controllo del minimo; l'attrezzo non deve essere trascinato		X		X
Candela di accensione Regolare la distanza degli elettrodi								X
Apertura di aspirazione per aria di raffredda-mento		controllo visivo X
		pulizia X
Alette del cilindro		pulizia^2)					X
Viti e dadi accessibili (eccetto le viti di registro)		stringere^3)								X
Elementi antivibratori		Controllo visivo4)	X X X
		sostituire^2)							X
Attrezzo di taglio controllo		visivo X X
		sostituzione X
		controllo dell'accoppia-mento fisso	X		X
Attrezzo di taglio metal-lico		affilatura X X
Adesivo per la sicurezza s		sottituzione X
1)solo se la potenza del motore scende sensibilmente:2)da parte del rivenditore; STIHL consiglia il rivenditore STIHL3)Dopo un periodo da 10 a 20 ore dalla prima messa in esercizio, stringere a fondo le viti del silenzia-tore4)nel cap. "Controllo e manutenzione da parte del rivenditore", ved. par. "Elementi AV"

27 Ridurre al minimo l'usura ed evitare i danni

L'osservanza delle direttive di queste Istruzioni d'uso evita l'usura eccessiva e danni all'apparecchiatura.

L'uso, la manutenzione e la conservazione dell'apparecchiatura devono essere eseguiti come descritto in queste Istruzioni d'uso.

L'utente risponde di tutti i danni causati dalla mancata osservanza delle istruzioni di sicurezza, d'uso e di manutenzione. Ciò vale soprattutto per:

• le modifiche al prodotto non autorizzate da STIHL
• l'impiego di attrezzi o accessori non omologati o adatti per l'apparecchiatura, o di qualità mediocre
• uso improprio dell'apparecchiatura
• impiego dell'apparecchiatura in manifestazioni sportive o competitive
• danni conseguenti all'impiego protratto dell'apparecchiatura con componenti difettosi

27.1 Operazioni di manutenzione

Si devono eseguire regolarmente tutte le operazioni riportate nel capitolo „Istruzioni di manutenzione e cura“. Se queste operazioni di manutenzione non potessero essere eseguite dall'utente, affidarle ad un rivenditore.

STIHL consiglia di fare eseguire le operazioni di manutenzione e cura solo dal rivenditore STIHL. I rivenditori STIHL vengono periodicamente aggiornati e dotati di informazioni tecniche.

Se gli interventi vengono trascurati o eseguiti non correttamente, possono verificarsi danni, dei quali dovrà rispondere l'utente. Fra questi vi sono:

• danni al riduttore causati da manutenzione non tempestiva o eseguita non correttamente (per es. filtri dell'aria e del carburante), impostazione errata del carburatore o pulizia insufficiente dei condotti dell'aria di raffreddamento (feritoie di aspirazione, alette del cilindro)
• danni da corrosione e altro per conservazione impropria
• danni all'apparecchiatura causati dall'impiego di ricambi di qualità mediocre.

27.2 Particolari d'usura

Alcuni particolari dell'apparecchiatura, anche se usati correttamente, sono soggetti a normale usura, e devono essere sostituiti secondo il tipo e la durata dell'impiego. Ne fanno parte, fra gli altri:

• Attrezzi di taglio (tutti i tipi)
• Elementi di fissaggio per gli attrezzi di taglio (piattello girevole, dadi ecc.)
  – Ripari per attrezzi di taglio
• Frizione
• Filtro (aria, carburante)
• Dispositivo di avviamento
• Tirante gas
• Candela
• Elementi antivibratori
  – Riparo antiusura sulla carcassa per elementi AV

28 Componenti principali

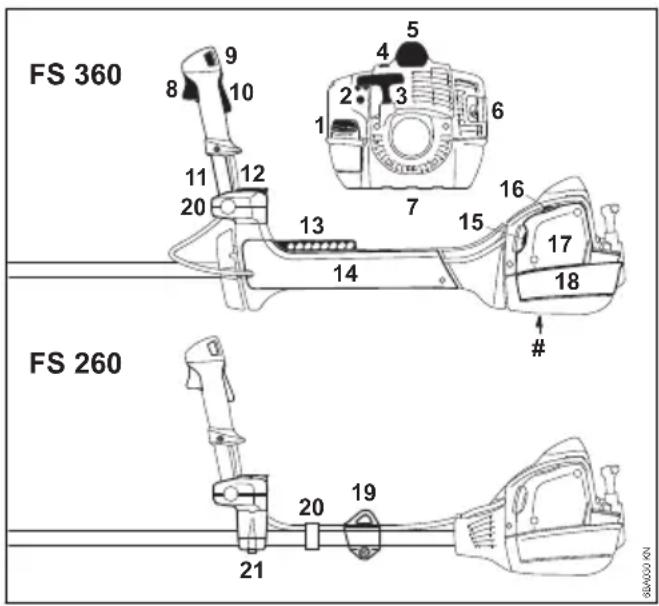

FS 360 FS 260 8 9 10 11 12 13 14 15 16 17 18 20 21 20 19 #

1 Tappo serbatoio
2 Vite di registro carburatore
3 Impugnatura di avviamento
4 Cursore (esercizio invernale)
5 Raccordo candela
6 Silenziatore
7 Piastra di protezione
8 Grilletto
9 Pulsante Stop
10 Bloccaggio grilletto
11 Manico tubolare
12 Vite di bloccaggio
13 Segmento perforato
14 Riparo antiusura
15 Leva farfalla di avviamento
16 Pompa carburante manuale

29 Dati tecnici italiano

17 Coperchio filtro
18 Serbatoio carburante
19 Occhiello di trasporto
20 Supporto tirante gas
21 Supporto del manico

# Numero di matricola

1 2 3 002BA412 KN

1 Testa falciante
2 Riparo (solo per teste falcianti)
3 Lama

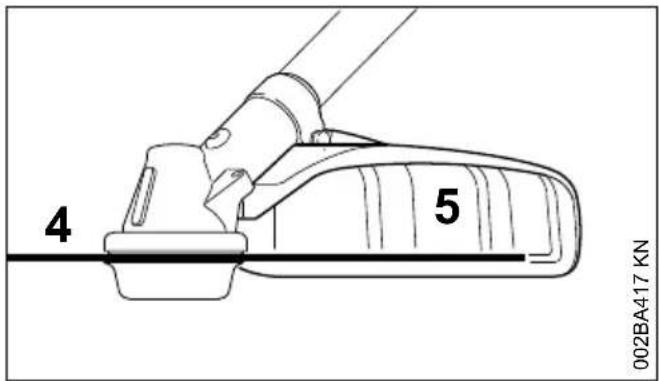

4 5 002BA417 KN

4 Attrezzo falciante metallico
5 Riparo (solo per attrezzi di falciatura metallici)

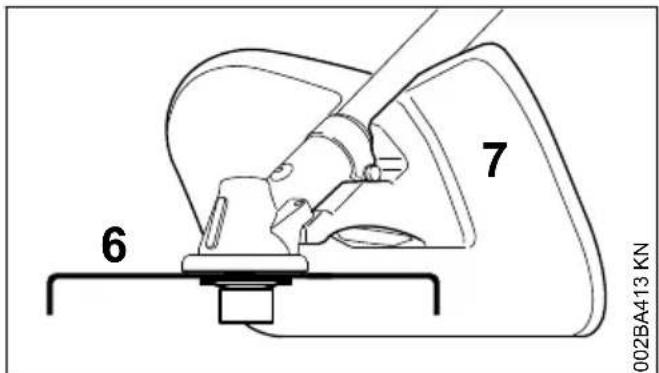

6 7 002BA413 KN

6 Coltello trituratore
7 Riparo per triturare (solo per triturare con col-telli trituratori)

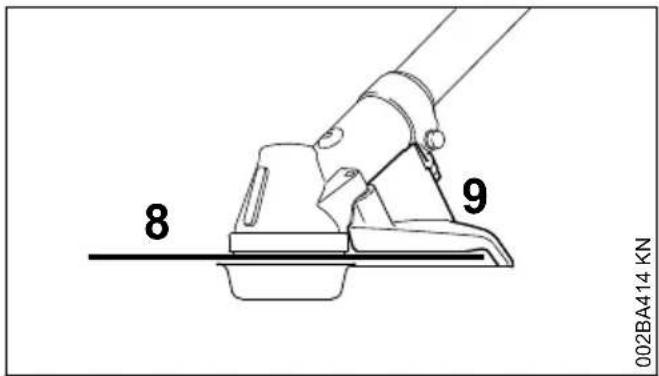

8 9 002BA414 KN

8 Sega circolare
9 Arresto (solo per seghe circolari)

29 Dati tecnici

29.1 Propulsore

Motore monocilindrico a due tempi

29.1.1 FS 260, FS 260 C

Cilindrata: 41,6 cm ^3

Alesaggio 42 mm

Corsa del pistone: 30 mm

Potenza secondo ISO 8893 2,0 kW (2,7 PS) a 9000 1/min

Regime del minimo: 2800 giri/min

Regime a carico ridotto 12500 giri/min (nominale):

Regime massimo dell'albero9000 giri/min condotto (comando dell'at-trezzo di taglio)

29.1.2 FS 360 C

Cilindrata: 37,7 cm ^4

Alesaggio 40 mm

Corsa del pistone: 30 mm

Potenza secondo ISO 8893 1,7 kW (2,3 PS) a 8500 1/min

Regime del minimo: 2800 giri/min

Regime a carico ridotto 12500 giri/min (nominale):

Regime massimo dell'albero9000 giri/min condotto (comando dell'at-trezzo di taglio)

29.2 Impianto di accensione

Magnete a comando elettronico

Candela di accensione NGK CMR6H (schermata):

Distanza frà gli elettrodi: 0,5 mm

29.3 Sistema di alimentazione

Carburatore a membrana, insensibile all'inclinazione con pompa carburante integrata

Capacità serbatoio car- 750 cm³ (0,75 l) burante:

29.4 Peso

senza rifornimenti, senza attrezzo di taglio e riparo

FS 260: 7,7 kg

FS 260 C-E: 7,8 kg

FS 360 C-E: 8,5 kg

29.5 Lunghezza totale

senza attrezzo di taglio

FS 260: 1685 mm

FS 260 C-E: 1685 mm

FS 360 C-E: 1790 mm

29.6 Caratteristiche di allestimento

C Avvertenza per caratteristiche comfort E ErgoStart

29.7 Valori acustici e vibratori

Per determinare i valori acustici e vibratori sulle apparecchiature FS si considerano le condizioni di funzionamento al regime minimo e al regime massimo nominale in parti uguali.

Per altri particolari sull'osservanza della direttiva CE/2002/44 Vibrazione per il datore di lavoro, ved. www.stihl.com/vib

29.7.1 Livello di pressione acustica L secondo ISO 22868

con testa falciante

FS 260: 102 dB(A)

FS 260 C: 101 dB(A)

FS 360 C: 99 dB(A)

con attrezzo di falciatura metal- lico

FS 260: 100 dB(A)

FS 260 C: 100 dB(A)

FS 360 C: 98 dB(A)

29.7.2 Livello di potenza acustica L w secondo ISO 22868

con testa falciante

FS 260: 114 dB(A)

FS 260 C: 113 dB(A)

FS 360 C: 112 dB(A)

con attrezzo di falciatura metallico

FS 260: 111 dB(A)

FS 260 C: 112 dB(A)

FS 360 C: 110 dB(A)

29.7.3 Valore vibratorio a hv,eq secondo ISO 22867

con testa falciente Impugnatura sinistra		Impugnatura destra
FS 260:	5,8 m/s ^2	5,7 m/s ^2
FS 260 C:	5,8 m/s ^2	5,7 m/s ^2
FS 360 C:	2,5 m/s ^2	2,0 m/s ^2

con attrezzo di falciatura metallico	Impugnatura sinistra	Impugnatura destra
FS 260:	4,2 m/s ^2	4,6 m/s ^2
FS 260 C:	4,2 m/s ^2	4,6 m/s ^2
FS 360 C:	2,2 m/s ^2	1,8 m/s ^2

Per il livello di pressione acustica e per quello di potenza acustica, il valore K-secondo la direttiva 2006/42/CE = 2,0 dB(A); per il valore vibratorio, il valore K-secondo la direttiva 2006/42/CE = 2,0 m/s ^2 .

29.8 REACH

REACH indica una direttiva CE per la registrazione, la classificazione e l'omologazione dei prodotti chimici.

Per informazioni sull'adempimento della direttiva REACH (EG) n. 1907/2006, ved. www.stihl.com/reach

29.9 Valore delle emissioni dei gas di scarico

Il valore CO _2 misurato nella procedura di omologazione del tipo UE è riportato all'indirizzo www.stihl.com/co2 nei dati tecnici specifici per il prodotto.

Il valore di CO_2 misurato è stato calcolato su un motore rappresentativo secondo una procedura di collaudo standardizzata a condizioni di laboratorio e non rappresenta alcuna garanzia esplicita o implicita in merito alle prestazioni di un determinato motore.

Con l'uso conforme descritto nelle presenti istruzioni per l'uso e la manutenzione, vengono soddisfatti i requisiti in vigore per le emissioni dei gas di scarico. In caso di alterazioni al motore decade l'autorizzazione all'esercizio.

30 Avvertenze per la riparazione

Gli utenti di questa apparecchiatura possono eseguire solo le operazioni di manutenzione e di cura descritte nelle Istruzioni d'uso. Le riparazioni più complesse devono essere eseguite solo da rivenditori.

STIHL consiglia di fare eseguire le operazioni di manutenzione e di riparazione solo presso rivenditori STIHL. Ai quali sono regolarmente offerti corsi di aggiornamento e messe a disposizione informazioni tecniche.

31 Smaltimento italiano

Nelle riparazioni montare solo particolari autorizzati da STIHL per questa apparecchiatura o particolari tecnicamente equivalenti. Usare solo ricambi di prima qualità. Diversamente può esservi il pericolo di infortuni o di danni all'apparecchiatura.

STIHL consiglia di impiegare ricambi originali STIHL.

I ricambi originali STIHL si riconoscono dal numero di codice STIHL del ricambio, dal logo STIHL ^® ed eventualmente dalla sigla d'identificazione del ricambio STIHL G _® (i ricambi piccoli possono portare anche solo la sigla).

31 Smaltimento

Nello smaltimento, rispettare le specifiche norme dei singoli paesi.

000BA073 KN

I prodotti STIHL non fanno parte dei rifiuti domestici. Conferire il prodotto, la batteria, l'accessorio e l'imballaggio STIHL al riutilizzo ecologico.

Presso il rivenditore STIHL sono disponibili informazioni aggiornate sugli accessori a richiesta.

32 Dichiarazione di conformità UE

dichiara sotto la propria esclusiva responsabilità che

Dispositivo: Decespugliatore

Marchio di fabbrica: STIHL

Tipo: FS 260

FS 260 C

FS 260 C-E

FS 360 C

FS 360 C-E

Identificazione di serie: 4147

Cilindrata:

tutti gli FS 260:

41,6 cm ^3

tutti gli FS 360: 37,7 cm ^4

corrisponde alle disposizioni pertinenti delle direttive 2011/65/UE, 2006/42/CE, 2014/30/UE e 2000/14/CE ed è stato sviluppato e fabbricato conformemente alle versioni delle seguenti norme valevoli alla rispettiva data di produzione:

EN ISO 11806-1, EN 55012, EN 61000-6-1

Il calcolo del livello di potenza acustica misurato e garantito è stato effettuato secondo la procedura prevista dalla direttiva 2000/14/CE, Allegato V, applicando la norma ISO 10884.

Livello di potenza acustica misurato

FS 260: 114 dB(A)

FS 260 C: 113 dB(A)

FS 360 C: 112 dB(A)

Livello di potenza acustica garantito

FS 260: 116 dB(A)

FS 260 C: 115 dB(A)

FS 360 C: 114 dB(A)

Documentazione tecnica conservata presso:

L'anno di costruzione e il numero di matricola sono indicati sull'apparecchiatura.

Responsabile di reparto omologazione e regolamentazione prodotti
