BEDIENUNGSANLEITUNG FS 260 STIHL

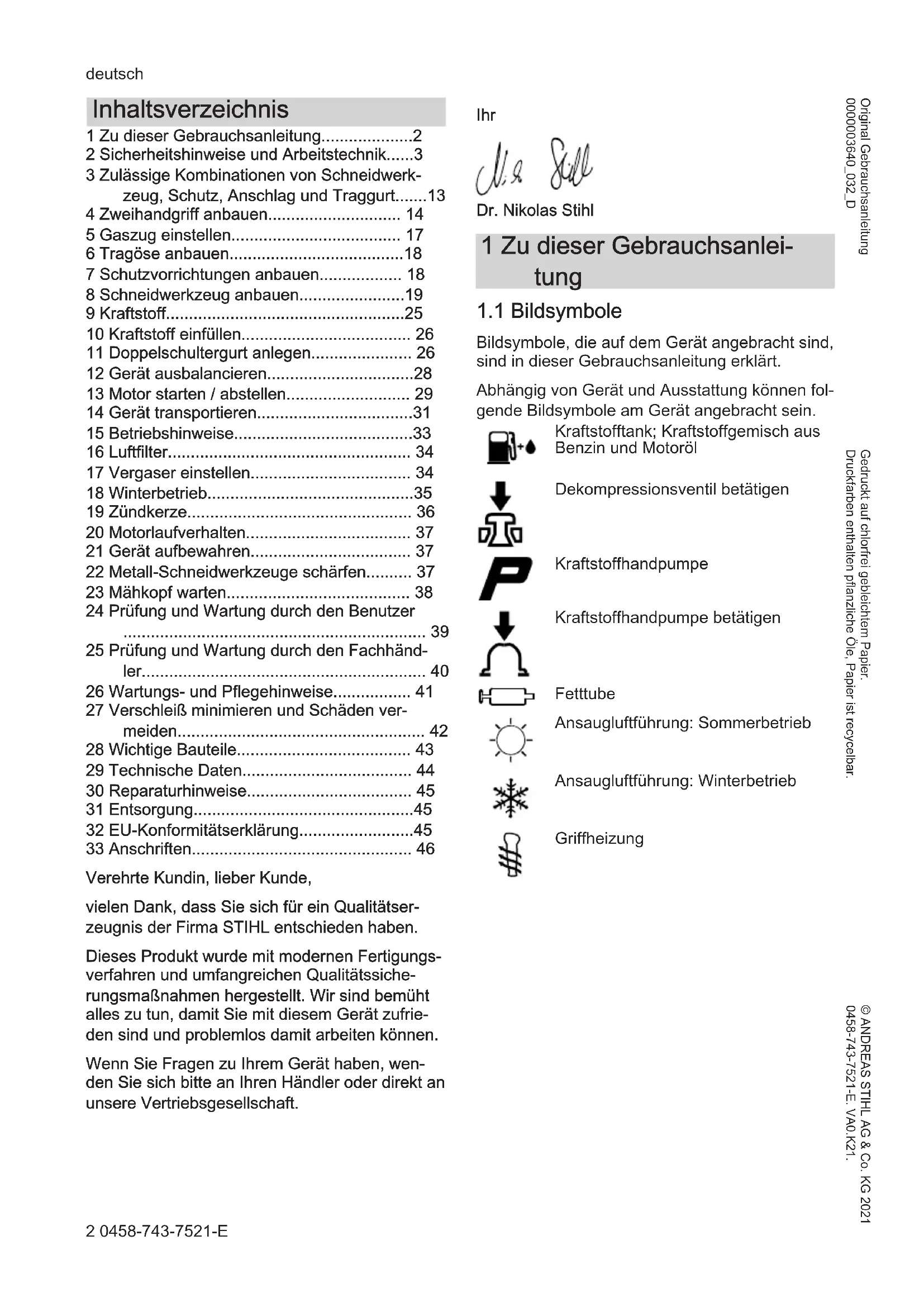

2 - 46 Gebrauchsanleitung

1 Zu dieser Gebrauchsanleitung......2
2 Sicherheitshinweise und Arbeitstechnik.....3
3 Zulässige Kombinationen von Schneidwerkzeug, Schutz, Anschlag und Traggurt.....13

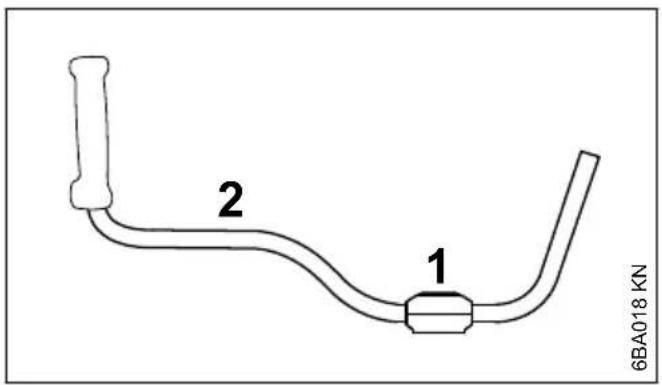

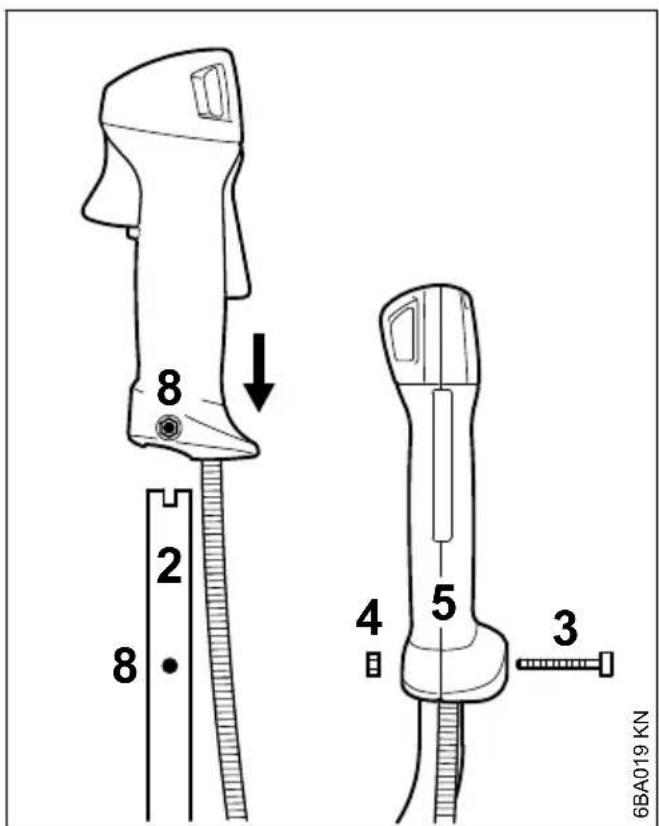

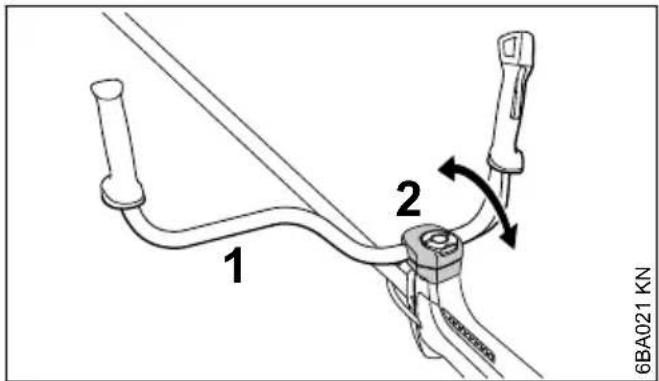

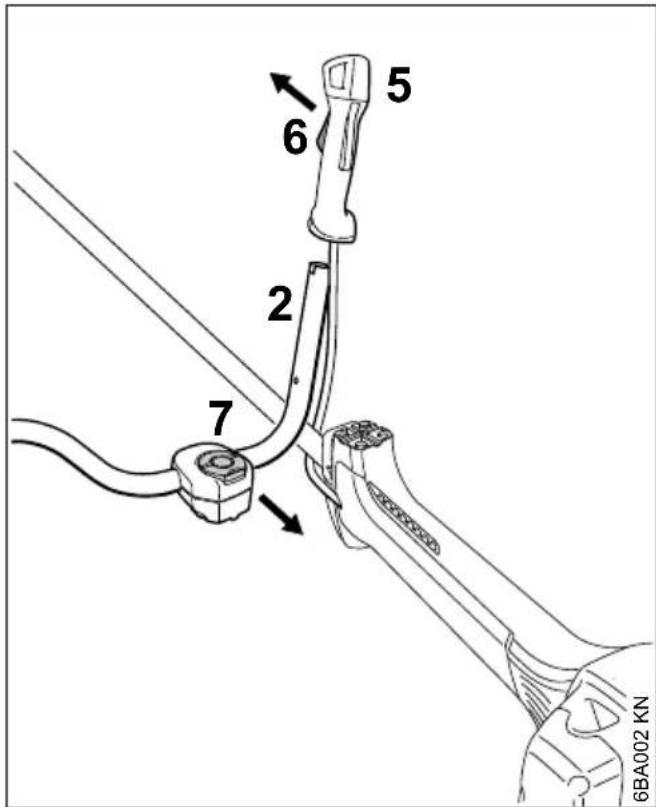

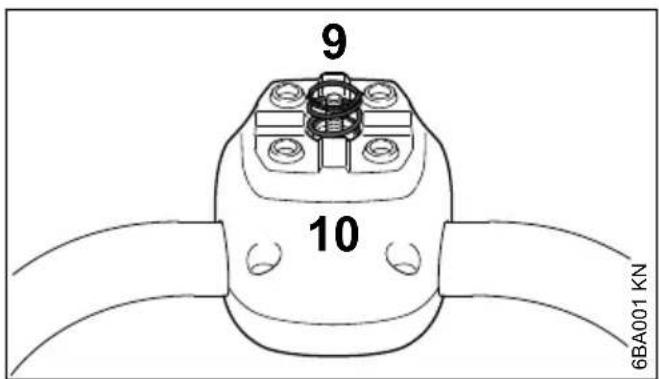

4 Zweihandgriff anbauen.... 14

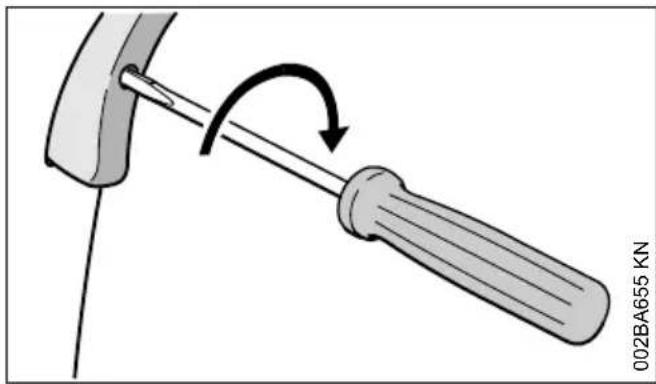

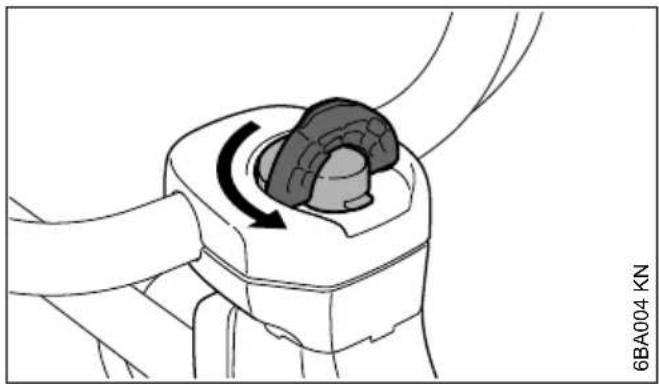

5 Gaszug einstellen.... 17

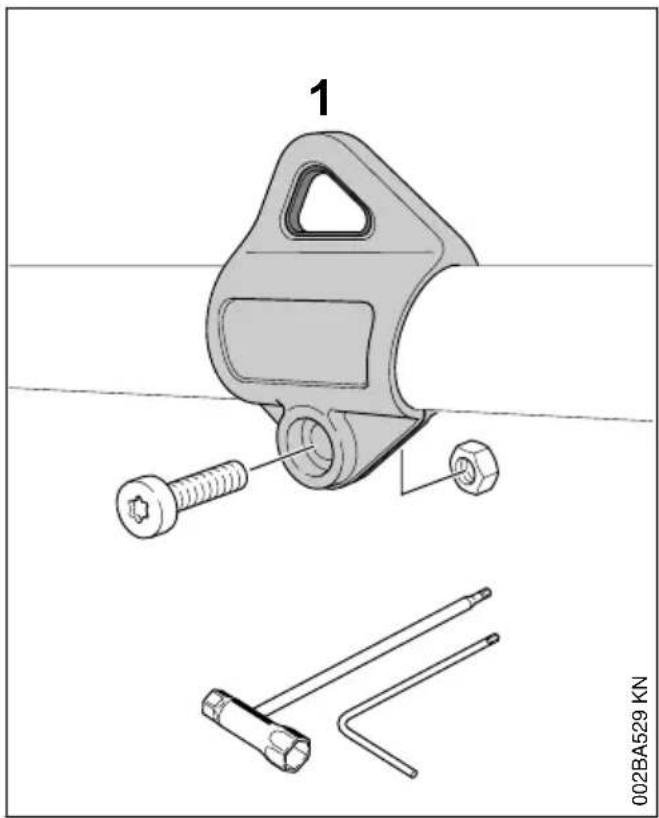

6 Tragöse anbauen....18

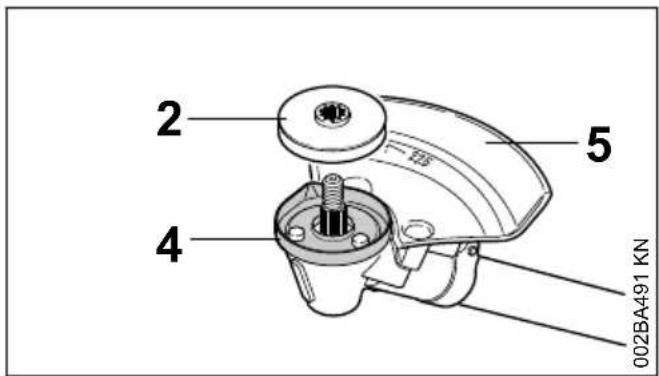

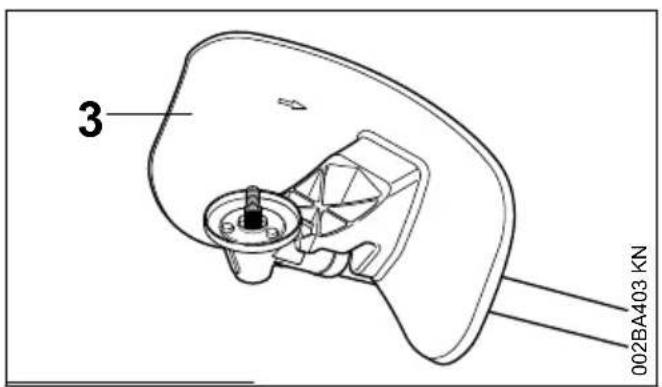

7 Schutzvorrichtungen anbauen.... 18

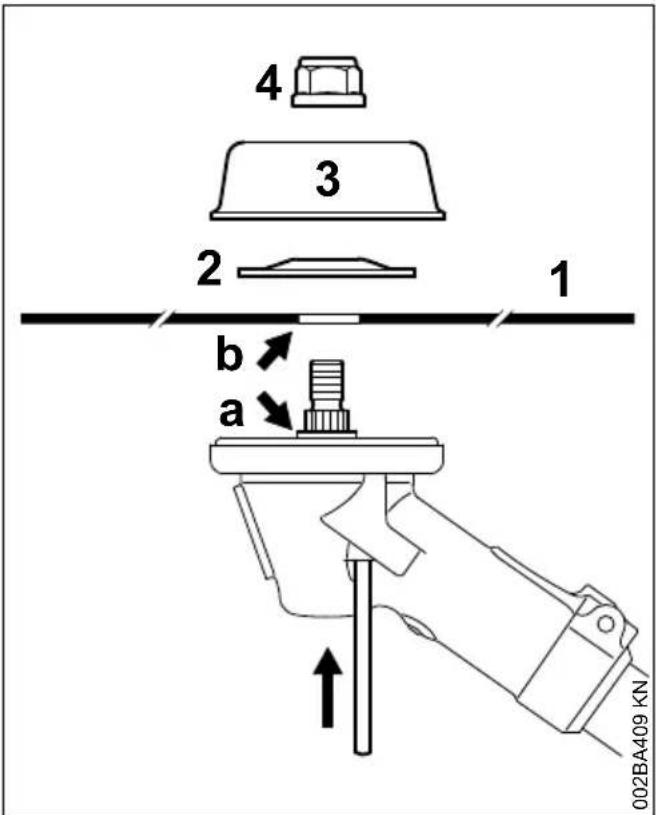

8 Schneidwerkzeug anbauen....19

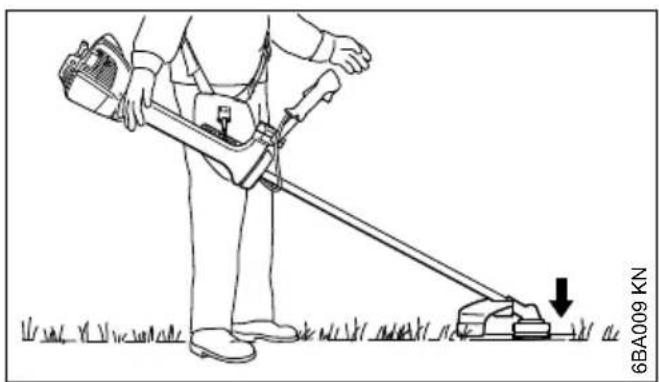

9 Kraftstoff....25

10 Kraftstoff einfüllen.... 26

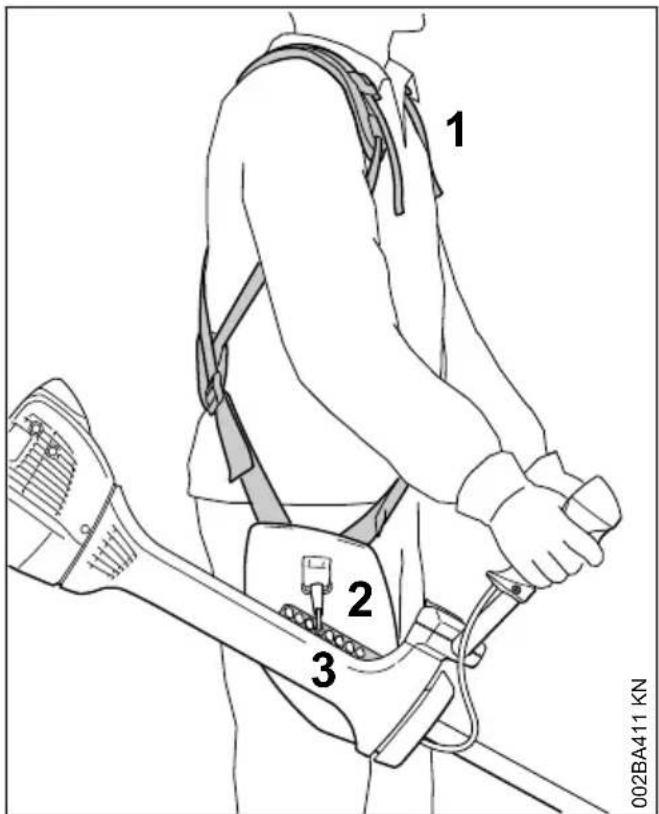

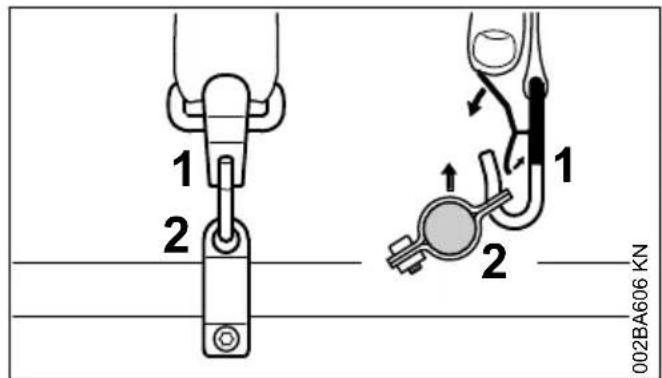

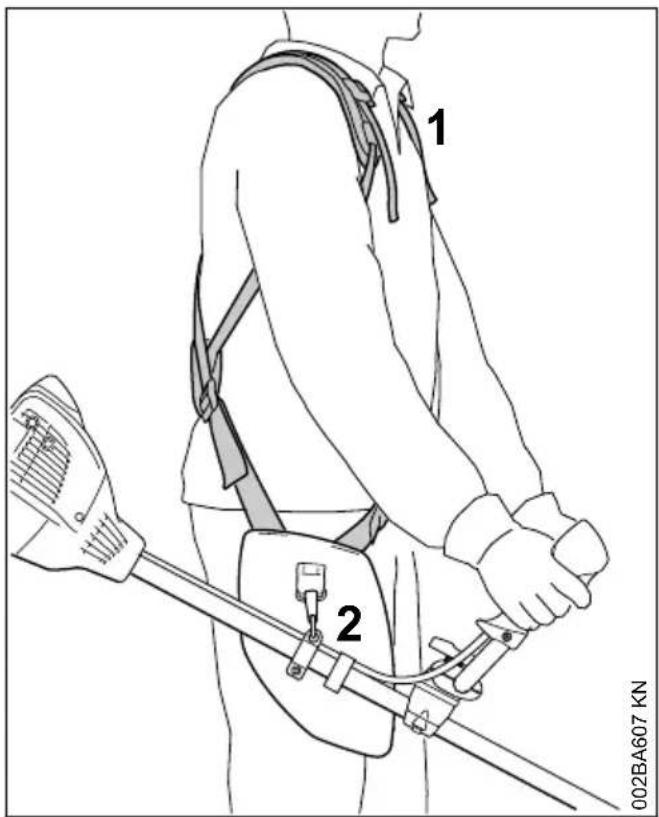

11 Doppelschultergurt anlegen.... 26

12 Gerät ausbalancieren....28

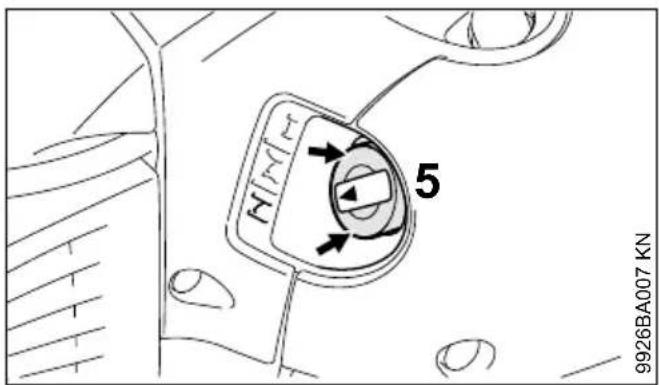

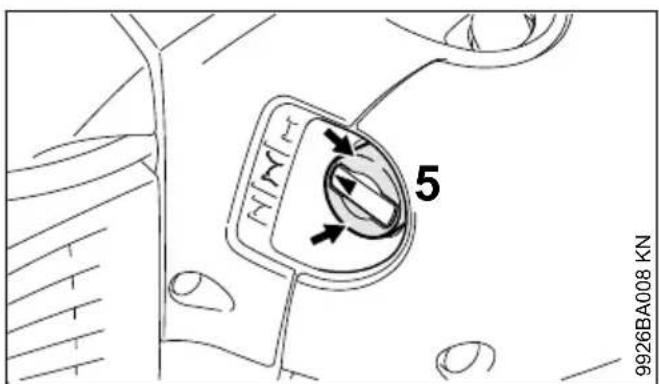

13 Motor starten / abstellen.... 29

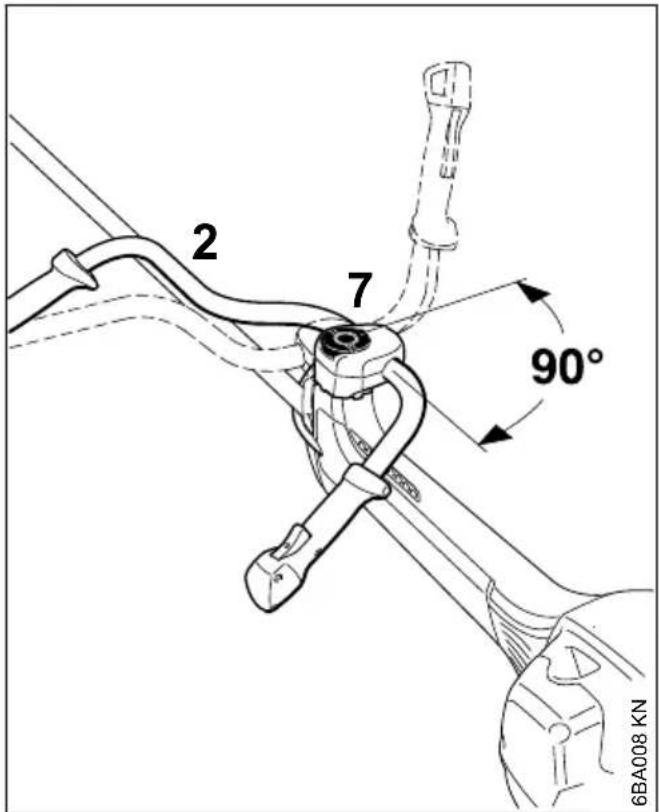

14 Gerät transportieren....31

15 Betriebshinweise....33

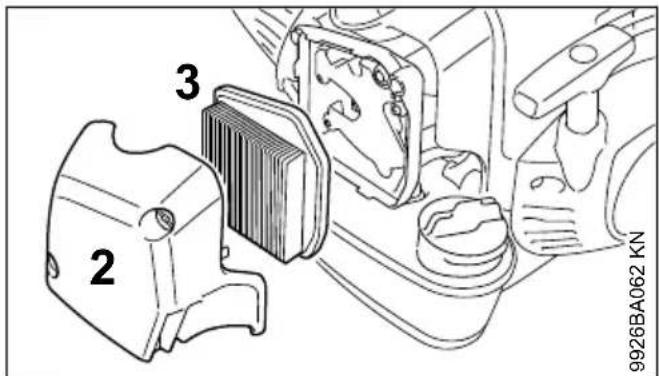

16 Luftfilter.... 34

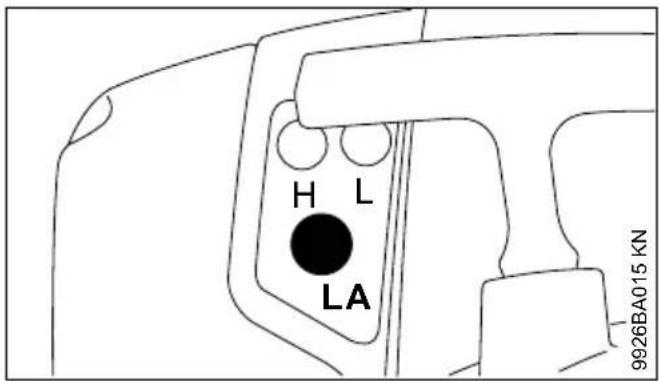

17 Vergaser einstellen.... 34

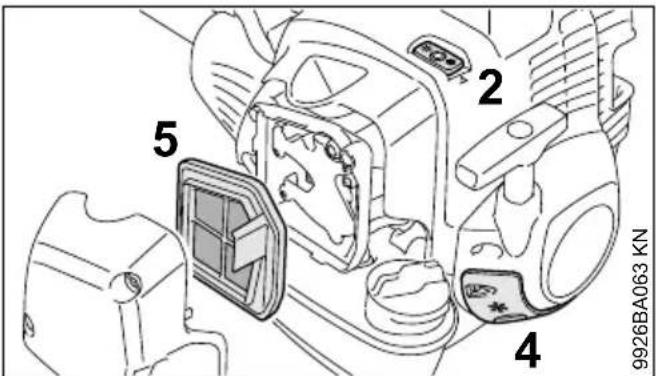

18 Winterbetrieb....35

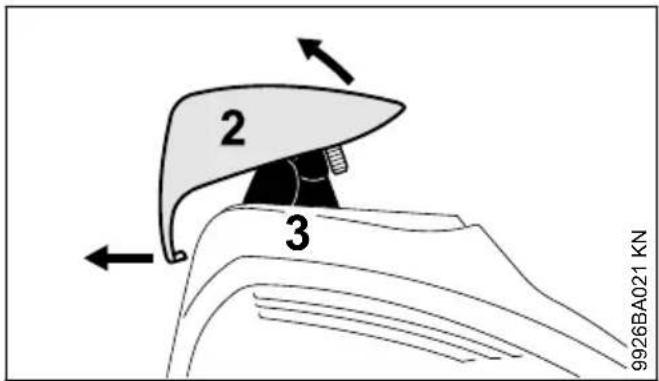

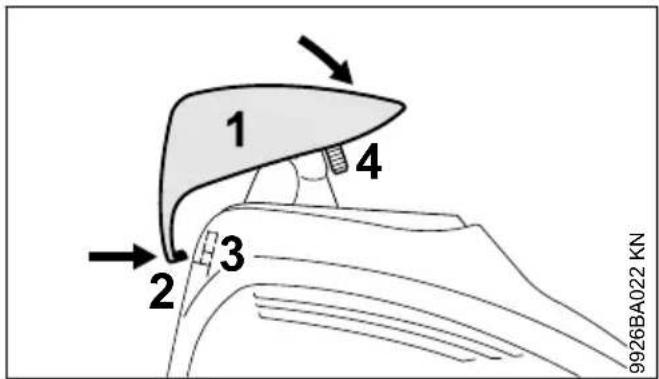

19 Zündkerze.... 36

20 Motorlaufverhalten.... 37

21 Gerät aufbewahren.... 37

22 Metall-Schneidwerkzeuge schärfen...... 37

23 Mähkopf warten.... 38

24 Prüfung und Wartung durch den Benutzer 39

25 Prüfung und Wartung durch den Fachhändler.... 40

26 Wartungs- und Pflegehinweise...... 41

27 Verschleiß minimieren und Schäden ver- meiden.... 42

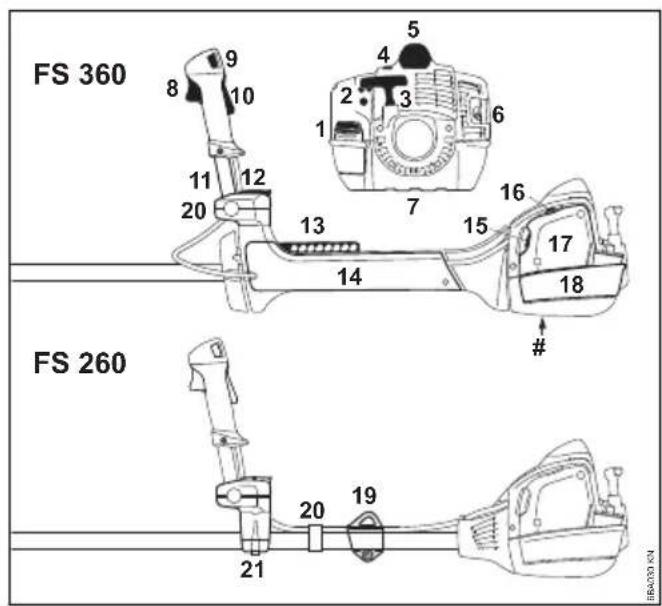

28 Wichtige Bauteile.... 43

29 Technische Daten.... 44

30 Reparaturhinweise.... 45

31 Entsorgung....45

32 EU-Konformitätserklärung......45

33 Anschriften.... 46

Verehrte Kundin, lieber Kunde,

vielen Dank, dass Sie sich für ein Qualitätserzeugnis der Firma STIHL entschieden haben.

Dieses Produkt wurde mit modernen Fertigungsverfahren und umfangreichen Qualitätssicherungsmaßnahmen hergestellt. Wir sind bemüht alles zu tun, damit Sie mit diesem Gerät zufrieden sind und problemlos damit arbeiten können.

Wenn Sie Fragen zu Ihrem Gerät haben, wenden Sie sich bitte an Ihren Händler oder direkt an unsere Vertriebsgesellschaft.

Ihr

Dr. Nikolas Stihl

1 Zu dieser Gebrauchsanleitung

1.1 Bildsymbole

Bildsymbole, die auf dem Gerät angebracht sind, sind in dieser Gebrauchsanleitung erklärt.

Abhängig von Gerät und Ausstattung können folgende Bildsymbole am Gerät angebracht sein.

Kraftstofftank; Kraftstoffgemisch aus Benzin und Motoröl

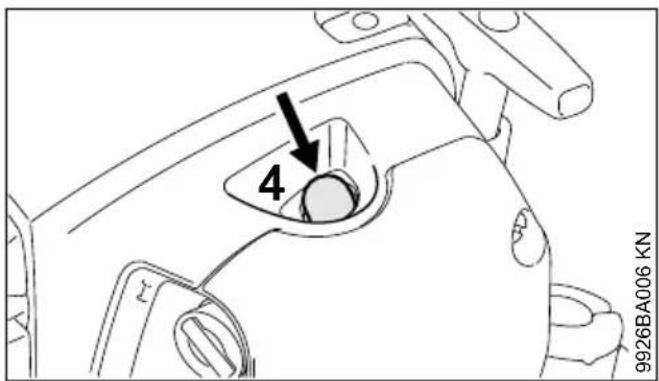

Dekompressionsventil betätigen

Kraftstoffhandpumpe

Kraftstoffhandpumpe betätigen

Fetttube

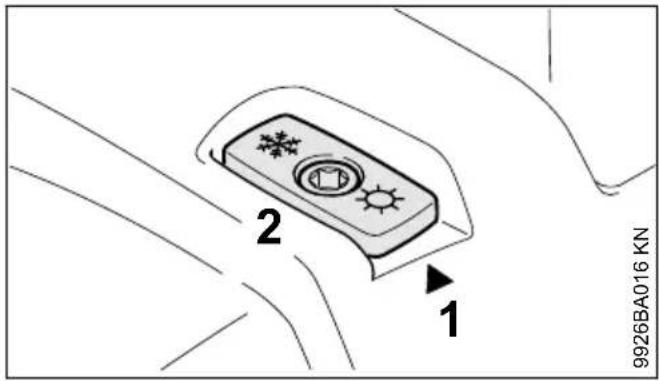

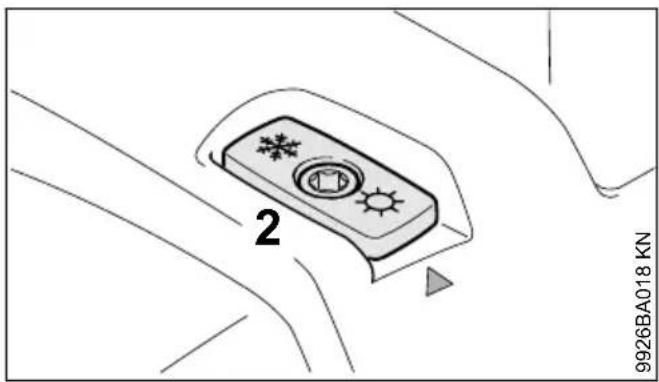

Ansaugluftführung: Sommerbetrieb

Ansaugluftführung: Winterbetrieb

Griffheizung

1.2 Kennzeichnung von Textabschnitten

WARNUNG

Warnung vor Unfall- und Verletzungsgefahr für Personen sowie vor schwerwiegenden Sachschäden.

HINWEIS

Warnung vor Beschädigung des Gerätes oder einzelner Bauteile.

1.3 Technische Weiterentwicklung

STIHL arbeitet ständig an der Weiterentwicklung sämtlicher Maschinen und Geräte; Änderungen des Lieferumfanges in Form, Technik und Ausstattung müssen wir uns deshalb vorbehalten.

Aus Angaben und Abbildungen dieser Gebrauchsanleitung können deshalb keine Ansprüche abgeleitet werden.

2 Sicherheitshinweise und Arbeitstechnik

Besondere Sicherheitsmaßnahmen sind beim Arbeiten mit einem Motorgerät nötig.

Die gesamte Gebrauchsanleitung vor der ersten Inbetriebnahme aufmerksam lesen und für späteren Gebrauch sicher aufbewahren. Nichtbeachten der Gebrauchsanleitung kann lebensgefährlich sein.

Länderbezogene Sicherheitsvorschriften, z. B. von Berufsgenossenschaften, Sozialkassen, Behörden für Arbeitsschutz und andere beachten.

Wer zum ersten Mal mit dem Motorgerät arbeitet: Vom Verkäufer oder von einem anderen Fachkundigen erklären lassen, wie man damit sicher umgeht – oder an einem Fachlehrgang teilnehmen.

Minderjährige dürfen nicht mit dem Motorgerät arbeiten – ausgenommen Jugendliche über 16 Jahre, die unter Aufsicht ausgebildet werden.

Kinder, Tiere und Zuschauer fernhalten.

Wird das Motorgerät nicht benutzt, ist es so abzustellen, dass niemand gefährdet wird. Motorgerät vor unbefugtem Zugriff sichern.

Der Benutzer ist verantwortlich für Unfälle oder Gefahren, die gegenüber anderen Personen oder deren Eigentum auftreten.

Motorgerät nur an Personen weitergeben oder ausleihen, die mit diesem Modell und seiner Handhabung vertraut sind – stets die Gebrauchsanleitung mitgeben.

Der Einsatz Schall emittierender Motorgeräte kann durch nationale wie auch örtliche, lokale Vorschriften zeitlich begrenzt sein.

Wer mit dem Motorgerät arbeitet, muss ausge- ruht, gesund und in guter Verfassung sein.

Wer sich aus gesundheitlichen Gründen nicht anstrengen darf, sollte seinen Arzt fragen, ob die Arbeit mit einem Motorgerät möglich ist.

Nur Träger von Herzschrittmachern: Die Zündanlage dieses Gerätes erzeugt ein sehr geringes elektromagnetisches Feld. Ein Einfluss auf einzelne Herzschrittmacher-Typen kann nicht völlig ausgeschlossen werden. Zur Vermeidung von gesundheitlichen Risiken empfiehlt STIHL den behandelnden Arzt und den Hersteller des Herzschrittmachers zu befragen.

Nach der Einnahme von Alkohol, Medikamenten, die das Reaktionsvermögen beeinträchtigen oder Drogen darf nicht mit dem Motorgerät gearbeitet werden.

Motorgerät – abhängig von den zugeordneten Schneidwerkzeugen – nur zum Mähen von Gras sowie zum Schneiden von Wildwuchs, Sträuchern, Gestrüpp, Buschwerk, kleinen Bäumen oder dergleichen verwenden.

Für andere Zwecke darf das Motorgerät nicht benutzt werden – Unfallgefahr!

Nur solche Schneidwerkzeuge oder Zubehöre anbauen, die von STIHL für dieses Motorgerät zugelassen sind oder technisch gleichartige Teile. Bei Fragen dazu an einen Fachhändler wenden. Nur hochwertige Werkzeuge oder Zubehöre verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden am Motorgerät bestehen.

STIHL empfiehlt STIHL Original- Werkzeuge und Zubehör zu verwenden. Diese sind in ihren Eigenschaften optimal auf das Produkt und die Anforderungen des Benutzers abgestimmt.

Keine Änderungen am Gerät vornehmen – die Sicherheit kann dadurch gefährdet werden. Für Personen- und Sachschäden, die bei der Ver-

wendung nicht zugelassener Anbaugeräte auftreten, schließt STIHL jede Haftung aus.

Zur Reinigung des Gerätes keine Hochdruckreiniger verwenden. Der harte Wasserstrahl kann Teile des Gerätes beschädigen.

Der Schutz des Motorgerätes kann den Benutzer nicht vor allen Gegenständen (Steine, Glas, Draht usw.) schützen, die vom Schneidwerkzeug weggeschleudert werden. Diese Gegenstände können irgendwo abprallen und dann den Benutzer treffen.

2.1 Bekleidung und Ausrüstung

Vorschriftsmäßige Bekleidung und Ausrüstung tragen.

Die Kleidung muss zweckmäßig sein und darf nicht behindern. Eng anliegende Kleidung – Kombianzug, kein Arbeitsmantel.

Keine Kleidung tragen, die sich in Holz, Gestrüpp oder sich bewegenden Teilen des Gerätes verfangen kann. Auch keinen Schal, keine Krawatte und keinen Schmuck. Lange Haare so zusammenbinden und so sichern, dass sie sich oberhalb der Schultern befinden.

Schutzstiefel mit griffiger, rutschfester Sohle und Stahlkappe tragen.

Nur bei Verwendung von Mähköpfen sind alternativ feste Schuhe mit griffiger, rutschfester Sohle zulässig.

WARNUNG

Um die Gefahr von Augenverletzungen zu reduzieren enganliegende Schutzbrille nach Norm EN 166 tragen. Auf richtigen Sitz der Schutzbrille achten.

Gesichtschutz tragen und auf richtigen Sitz achten. Gesichtsschutz ist kein ausreichender Augenschutz.

"Persönlichen" Schallschutz tragen – z. B. Gehörschutzkapseln.

Schutzhelm tragen bei Durchforstungsarbeiten, in hohem Gestrüpp und bei Gefahr von herab fallenden Gegenständen.

Robuste Arbeitshandschuhe aus widerstandsfähigem Material tragen (z. B. Leder).

STIHL bietet ein umfangreiches Programm an persönlicher Schutzausstattung an.

2.2 Motorgerät transportieren

Immer den Motor abstellen.

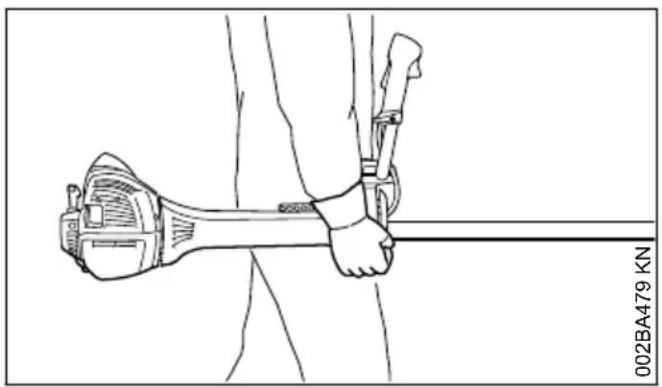

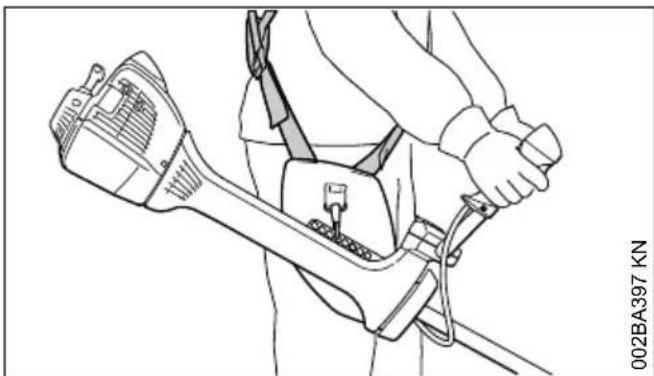

Motorgerät am Traggurt hängend oder ausbalanciert am Schaft tragen.

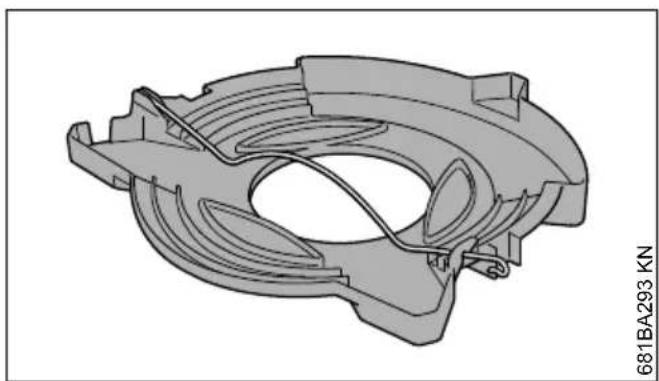

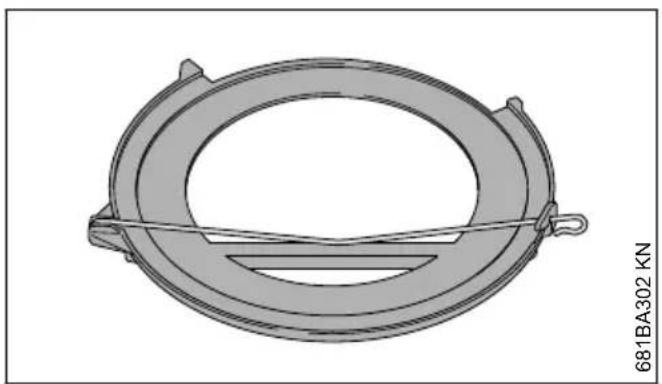

Metall-Schneidwerkzeug mit einem Transportschutz gegen Berühren sichern, auch beim Transport über kürzere Entfernungen – siehe auch "Gerät transportieren".

Heiße Maschinenteile und das Getriebe nicht berühren – Verbrennungsgefahr!

In Fahrzeugen: Motorgerät gegen Umkippen, Beschädigung und Auslaufen von Kraftstoff sichern.

2.3 Tanken

Benzin ist extrem leicht entzündlich – von offenem Feuer Abstand halten – keinen Kraftstoff verschütten – nicht rauchen.

Vor dem Tanken Motor abstellen.

Nicht tanken, solange der Motor noch heiß ist – Kraftstoff kann überlaufen – Brandgefahr!

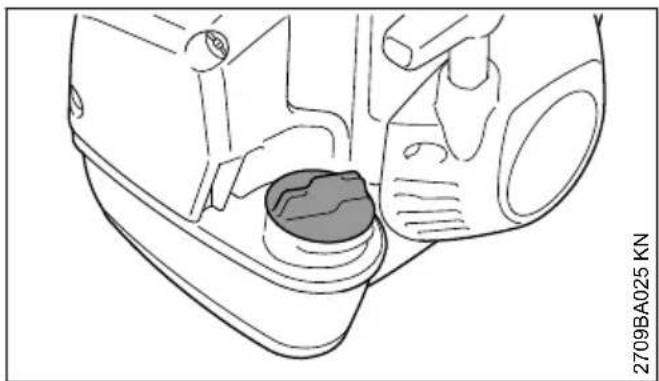

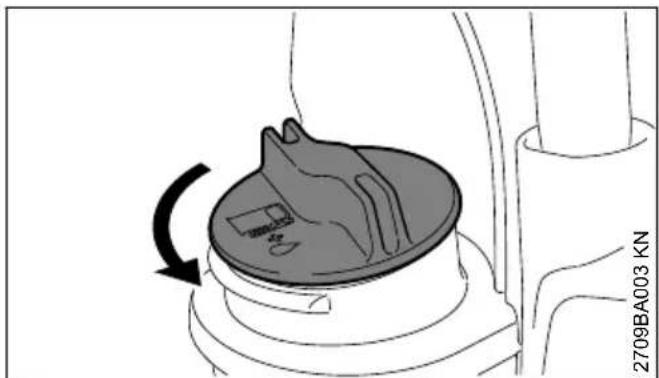

Tankverschluss vorsichtig öffnen, damit bestehender Überdruck sich langsam abbauen kann und kein Kraftstoff herausspritzt.

Tanken nur an gut belüfteten Orten. Wurde Kraftstoff verschüttet, Motorgerät sofort säubern – keinen Kraftstoff an die Kleidung kommen lassen, sonst sofort wechseln.

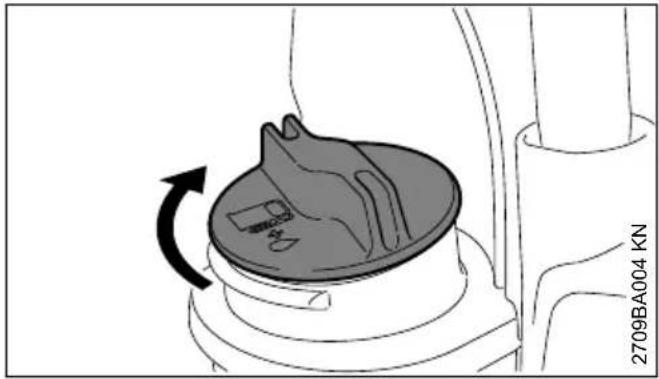

Nach dem Tanken den Tankverschluss so fest wie möglich anziehen.

Dadurch wird das Risiko verringert, dass sich der Tankverschluss durch die Vibrationen des Motors löst und Kraftstoff austritt.

Auf Undichtigkeiten achten – wenn Kraftstoff ausläuft, Motor nicht starten – Lebensgefahr durch Verbrennungen!

2.4 Vor dem Starten

Motorgerät auf betriebssicheren Zustand prüfen

– entsprechende Kapitel in der Gebrauchsanleitung beachten:

- Kraftstoffsystem auf Dichtheit prüfen, besonders die sichtbaren Teile wie z. B. Tankverschluss, Schlauchverbindungen, Kraftstoffhandpumpe (nur bei Motorgeräten mit Kraftstoffhandpumpe). Bei Undichtigkeiten oder Beschädigung Motor nicht starten – Brandgefahr! Gerät vor Inbetriebnahme durch Fachhändler instand setzen lassen

– die Kombination von Schneidwerkzeug, Schutz, Griff und Traggurt muss zulässig und alle Teile müssen einwandfrei montiert sein

- der Stopptaster muss sich leicht drücken lassen

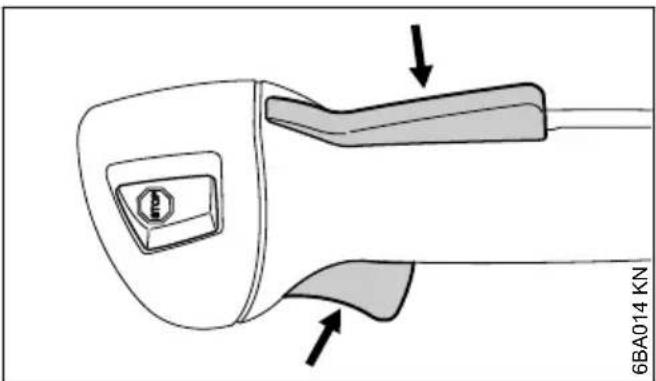

- Startklappenhebel, Gashebelsperre und Gashebel müssen leichtgängig sein – der Gashebel muss von selbst in die Leerlaufstellung zurückfedern. Aus den Positionen und des Startklappenhebels muss dieser beim gleichzeitigen Drücken von Gashebelsperre und Gashebel in die Betriebsstellung I zurückfedern

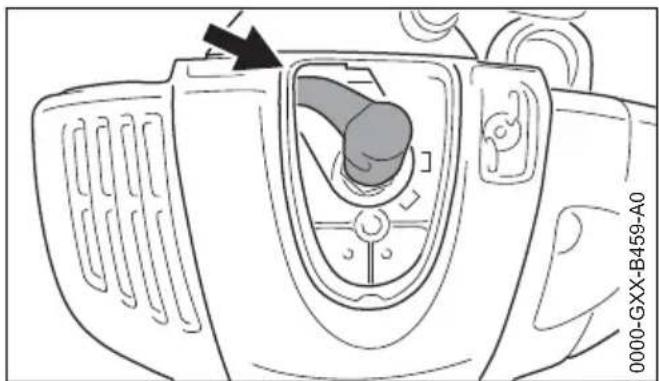

- Festsitz des Zündleitungssteckers prüfen – bei lose sitzendem Stecker können Funken entstehen, die austretendes Kraftstoff-Luftgemisch entzünden können – Brandgefahr!

- Schneidwerkzeug oder Anbauwerkzeug: korrekte Montage, fester Sitz und einwandfreier Zustand

- Schutzeinrichtungen (z. B. Schutz für Schneidwerkzeug, Laufteller) auf Beschädigungen bzw. Verschleiß prüfen. Beschädigte Teile erneuern. Gerät nicht mit beschädigtem Schutz oder verschlissenem Laufteller (wenn Schrift und Pfeile nicht mehr erkennbar) betreiben

- keine Änderung an den Bedienungs- und Sicherheitseinrichtungen vornehmen

- Handgriffe müssen sauber und trocken, frei von Öl und Schmutz sein – wichtig zur sicheren Führung des Motorgerätes

- Traggurt und Handgriff(e) entsprechend der Körpergröße einstellen. Dazu die Kapitel "Traggurt anlegen" und "Gerät ausbalancieren" beachten.

Das Motorgerät darf nur in betriebssicherem Zustand betrieben werden – Unfallgefahr!

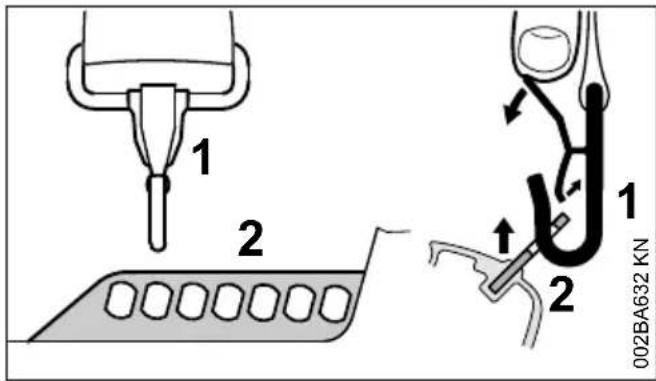

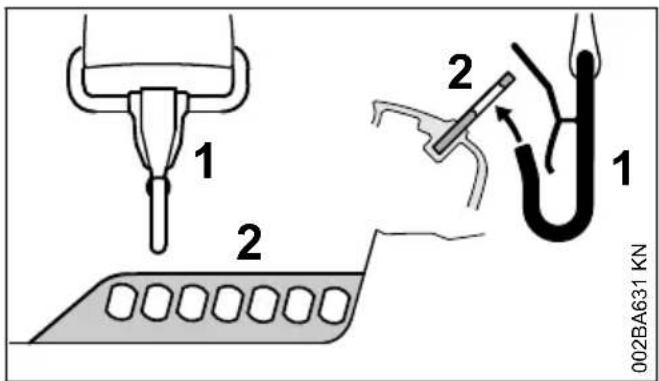

Für den Notfall bei Verwendung von Traggurten: Schnelles Absetzen des Gerätes üben. Beim Üben das Gerät nicht auf den Boden werfen, um Beschädigungen zu vermeiden.

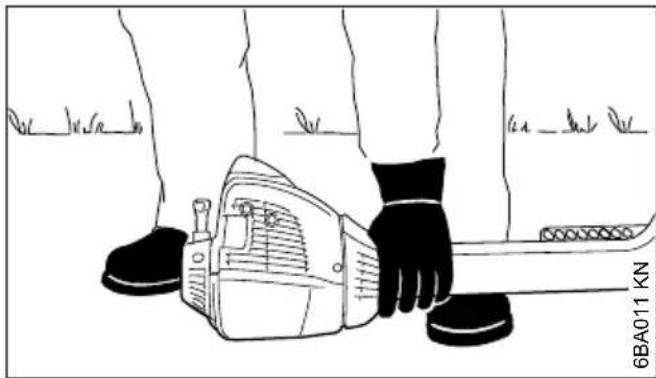

2.5 Motor starten

Mindestens 3 m vom Ort des Tankens entfernt – nicht in geschlossenem Raum.

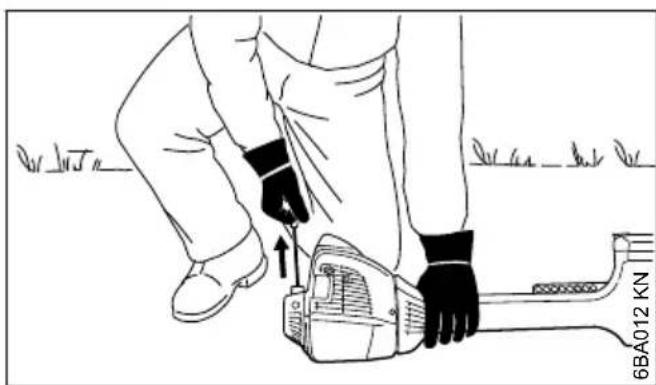

Nur auf ebenem Untergrund, auf festen und sicheren Stand achten, Motorgerät sicher festhalten – das Schneidwerkzeug darf keine Gegenstände und nicht den Boden berühren, weil es sich beim Starten mitdrehen kann.

Das Motorgerät wird nur von einer Person bedient – keine weitere Person im Umkreis von 15 m dulden – auch nicht beim Starten – durch weggeschleuderte Gegenstände – Verletzungsgefahr!

Kontakt mit dem Schneidwerkzeug vermeiden – Verletzungsgefahr!

Motor nicht "aus der Hand" anwerfen – starten wie in der Gebrauchsanleitung beschrieben. Das Schneidwerkzeug läuft noch kurze Zeit weiter, wenn der Gashebel losgelassen wird – Nachlaufeffekt!

Motorleerlauf prüfen: Das Schneidwerkzeug muss im Leerlauf – bei losgelassenem Gashebel – stillstehen.

Leicht entflammbare Materialien (z. B. Holzspäne, Baumrinde, trockenes Gras, Kraftstoff) vom heißen Abgasstrom und von der heißen Schalldämpfer-Oberfläche fernhalten – Brandgefahr!

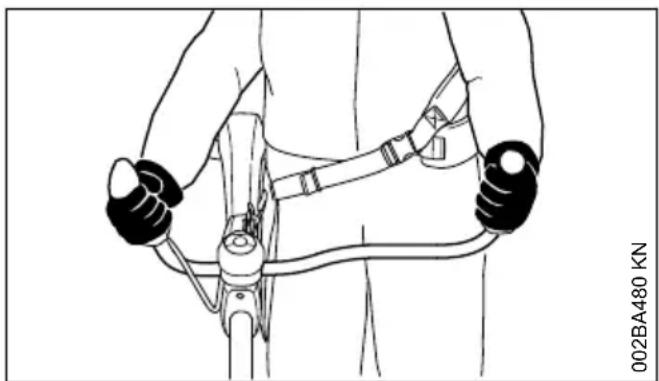

2.6 Gerät halten und führen

Motorgerät immer mit beiden Händen an den Griffen festhalten.

Immer für festen und sicheren Stand sorgen.

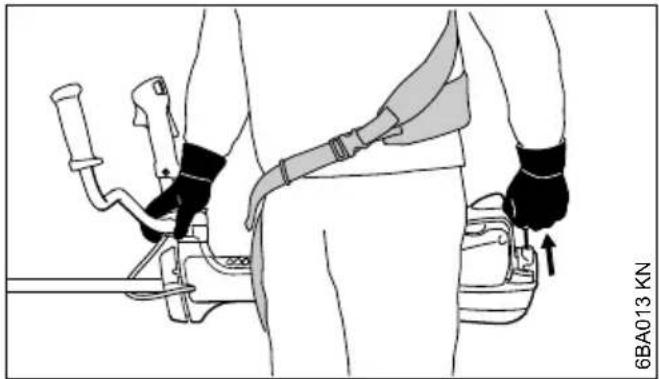

deutsch 2 Sicherheitshinweise und Arbeitstechnik

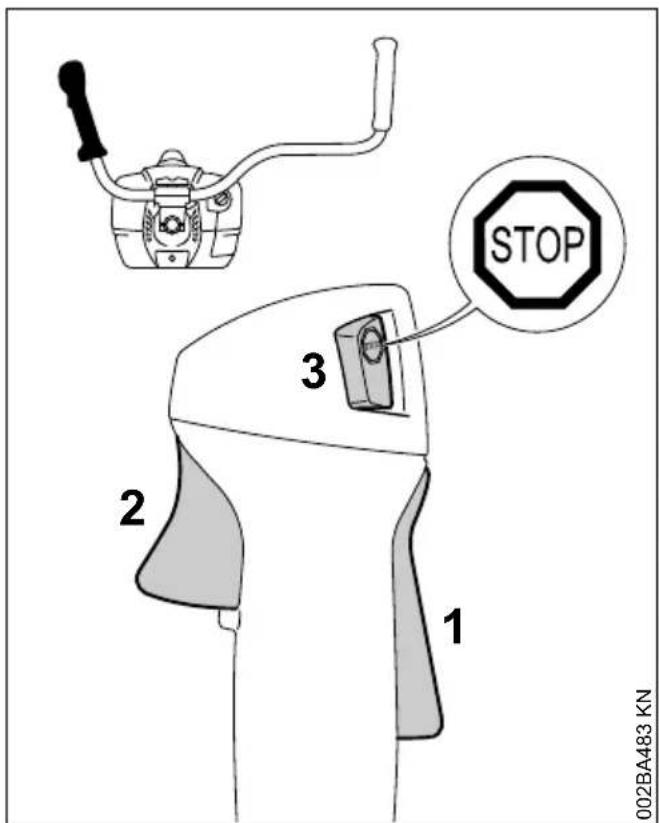

Rechte Hand am Bedienungsgriff, linke Hand am Handgriff des Griffrohres.

2.7 Während der Arbeit

Immer für festen und sicheren Stand sorgen.

Bei drohender Gefahr bzw. im Notfall zum Abstellen des Motors den Stopptaster drücken.

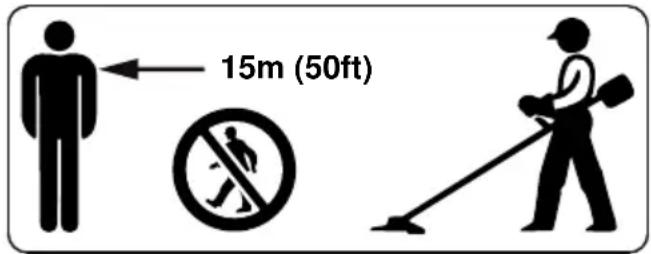

In einem weiten Umkreis um den Einsatzort kann durch weggeschleuderte Gegenstände Unfallgefahr entstehen, deshalb darf sich im Umkreis von 15 m keine weitere Person aufhalten. Diesen Abstand auch zu Sachen (Fahrzeugen, Fensterscheiben) einhalten – Gefahr der Sachbeschädigung! Auch in einem Abstand über 15 m kann eine Gefährdung nicht ausgeschlossen werden.

Auf einwandfreien Motorleerlauf achten, damit sich das Schneidwerkzeug nach dem Loslassen des Gashebels nicht mehr dreht.

Regelmäßig Leerlaufeinstellung kontrollieren bzw. korrigieren. Wenn sich das Schneidwerkzeug im Leerlauf trotzdem dreht, vom Fachhändler instandsetzen lassen. STIHL empfiehlt den STIHL Fachhändler.

Vorsicht bei Glätte, Nässe, Schnee, an Abhängen, auf unebenem Gelände etc. – Rutschgefahr!

Auf Hindernisse achten: Baumstümpfe, Wurzeln – Stolpergefahr!

Nur am Boden stehend arbeiten, niemals von instabilen Standorten, niemals von einer Leiter oder von einer Arbeitsbühne.

Bei angelegtem Gehörschutz ist erhöhte Acht-samkeit und Umsicht erforderlich – das Wahr-nehmen von Gefahr ankündigenden Geräuschen (Schreie, Signaltöne u. a.) ist eingeschränkt.

Rechtzeitig Arbeitspausen einlegen, um Müdigkeit und Erschöpfung vorzubeugen – Unfallgefahr!

Ruhig und überlegt arbeiten – nur bei guten Licht- und Sichtverhältnissen. Umsichtig arbeiten, andere nicht gefährden.

Das Motorgerät erzeugt giftige Abgase, sobald der Motor läuft. Diese Gase können geruchlos und unsichtbar sein und unverbrannte Kohlenwasserstoffe und Benzol enthalten. Niemals in geschlossenen oder schlecht belüfteten Räumen mit dem Motorgerät arbeiten – auch nicht mit Katalysator-Geräten.

Bei der Arbeit in Gräben, Senken oder unter beengten Verhältnissen stets für ausreichenden Luftaustausch sorgen – Lebensgefahr durch Vergiftung!

Bei Übelkeit, Kopfschmerzen, Sehstörungen (z. B. kleiner werdendes Blickfeld), Hörstörungen, Schwindel, nachlassender Konzentrationsfähigkeit, Arbeit sofort einstellen – diese Symptome können u. a. durch zu hohe Abgaskonzentrationen verursacht werden – Unfallgefahr!

Motorgerät lärm- und abgasarm betreiben – Motor nicht unnötig laufen lassen, Gasgeben nur beim Arbeiten.

Nicht rauchen bei der Benutzung und in der näheren Umgebung des Motorgerätes – Brandgefahr! Aus dem Kraftstoffsystem können entzündliche Benzindämpfe entweichen.

Während der Arbeit entstehende Stäube, Dunst und Rauch können gesundheitsgefährdend sein. Bei starker Staub- oder Rauchentwicklung Atemschutz tragen.

Falls das Motorgerät nicht bestimmungsgemäßer Beanspruchung (z. B. Gewalteinwirkung durch Schlag oder Sturz) ausgesetzt wurde, unbedingt vor weiterem Betrieb auf betriebssicheren Zustand prüfen – siehe auch "Vor dem Starten".

Insbesondere die Dichtheit des Kraftstoffsystems und die Funktionstüchtigkeit der Sicherheitseinrichtungen prüfen. Motorgeräte, die nicht mehr betriebssicher sind, auf keinen Fall weiter benutzen. Im Zweifelsfall Fachhändler aufsuchen.

Nicht mit der Warmstartstellung ☑ des Startklappenhebels arbeiten – die Motordrehzahl ist mit dieser Einstellung nicht regulierbar.

Niemals ohne für Gerät und Schneidwerkzeug geeigneten Schutz arbeiten – durch weggeschleuderte Gegenstände – Verletzungsgefahr!

Gelände prüfen: Feste Gegenstände – Steine, Metallteile o. Ä. können weggeschleudert werden – auch über 15 m – Verletzungsgefahr! – und können das Schneidwerkzeug sowie Sachen (z. B. parkende Fahrzeuge, Fensterscheiben) beschädigen (Sachbeschädigung).

In unübersichtlichem, dicht bewachsenem Gelände besonders vorsichtig arbeiten.

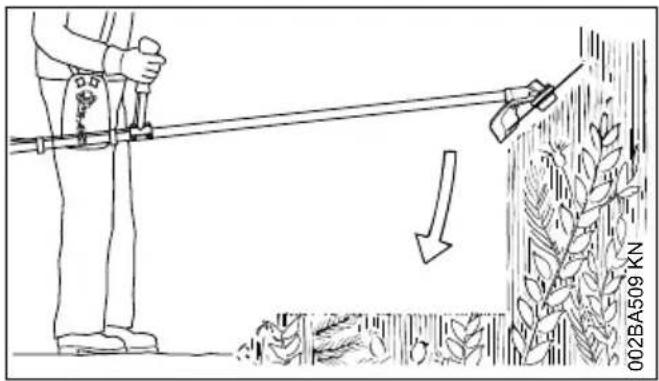

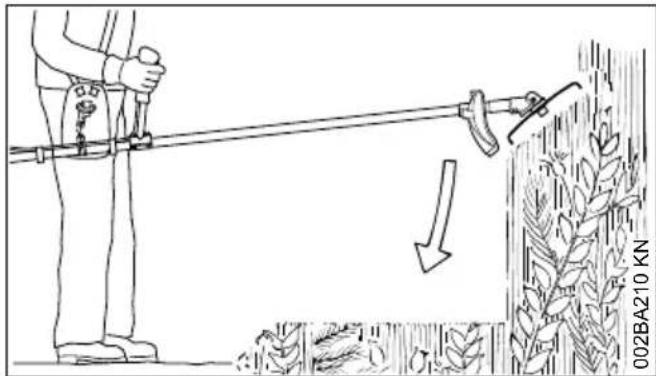

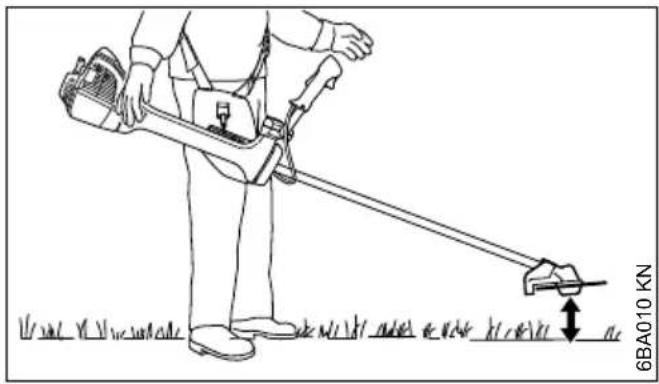

Beim Mähen in hohem Gestrüpp, unter Gebüsch und Hecken: Arbeitshöhe mit dem Schneidwerkzeug mind. 15 cm –Tiere nicht gefährden.

Vor dem Verlassen des Gerätes – Motor abstellen.

Schneidwerkzeug regelmäßig, in kurzen Abständen und bei spürbaren Veränderungen sofort prüfen:

• Motor abstellen, Gerät sicher festhalten, Schneidwerkzeug zum Stillstand kommen lassen
• Zustand und festen Sitz prüfen, auf Anrisse achten
  – Schärfzustand beachten
• schadhafte oder stumpfe Schneidwerkzeuge sofort wechseln, auch bei geringfügigen Haarrissen

Schneidwerkzeugaufnahme regelmäßig von Gras und Gestrüpp reinigen – Verstopfungen im Bereich des Schneidwerkzeuges oder des Schutzes entfernen.

Zum Wechseln des Schneidwerkzeuges Motor abstellen – Verletzungsgefahr!

Das Getriebe wird im Betrieb heiß. Getriebe nicht berühren – Verbrennungsgefahr!

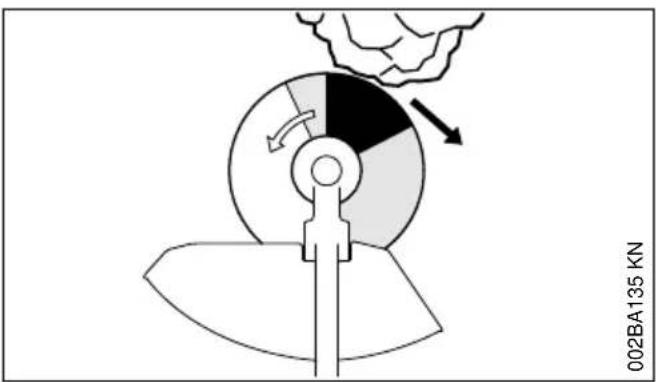

Wenn ein Metall-Schneidwerkzeug auf einen Stein oder einen anderen harten Gegenstand trifft, kann es zu Funkenbildung kommen, wodurch unter gewissen Umständen leicht entflammbare Stoffe in Brand geraten können. Auch trockene Pflanzen und Gestrüpp sind leicht entflammbar, besonders bei heißen, trockenen Wetterbedingungen. Wenn Brandgefahr besteht, Schneidwerkzeuge nicht in der Nähe leicht entflammbarer Stoffe, trockener Pflanzen oder Gestrüpp verwenden. Unbedingt bei der zuständigen Forstbehörde nachfragen, ob Brandgefahr besteht.

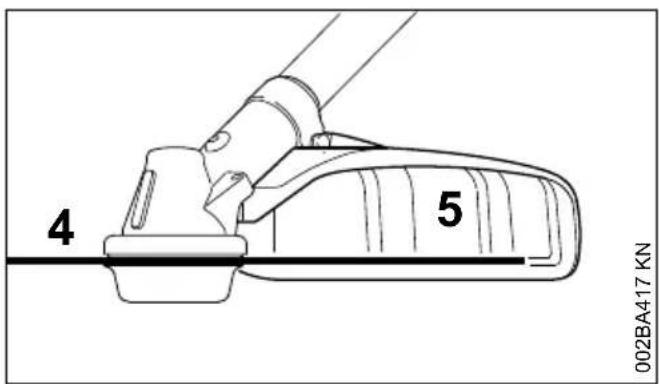

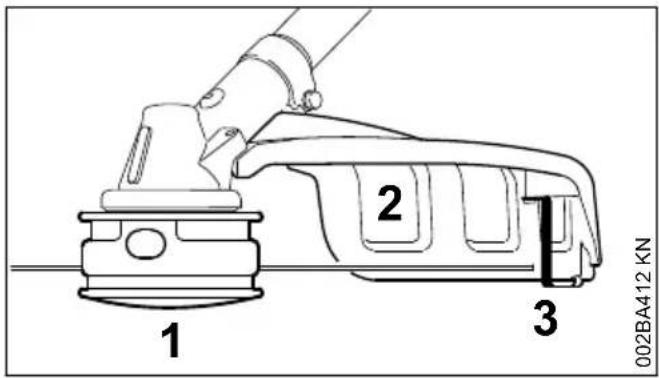

2.8 Verwendung von Mähköpfen

Nur Schutz mit vorschriftsmäßig montiertem Messer verwenden, damit der Mähfaden auf die zulässige Länge beschränkt wird.

Zum Nachstellen des Mähfadens bei manuell nachstellbaren Mähköpfen unbedingt den Motor abstellen – Verletzungsgefahr!

Missbräuchliche Benutzung mit zu langen Mähfäden reduziert die Arbeitsdrehzahl des Motors.

Das führt durch dauerndes Rutschen der Kupplung zur Überhitzung und zur Beschädigung wichtiger Funktionsteile (z. B. Kupplung, Gehäuseteile aus Kunststoff) – z. B. durch im Leerlauf mitdrehendes Schneidwerkzeug – Verletzungsgefahr!

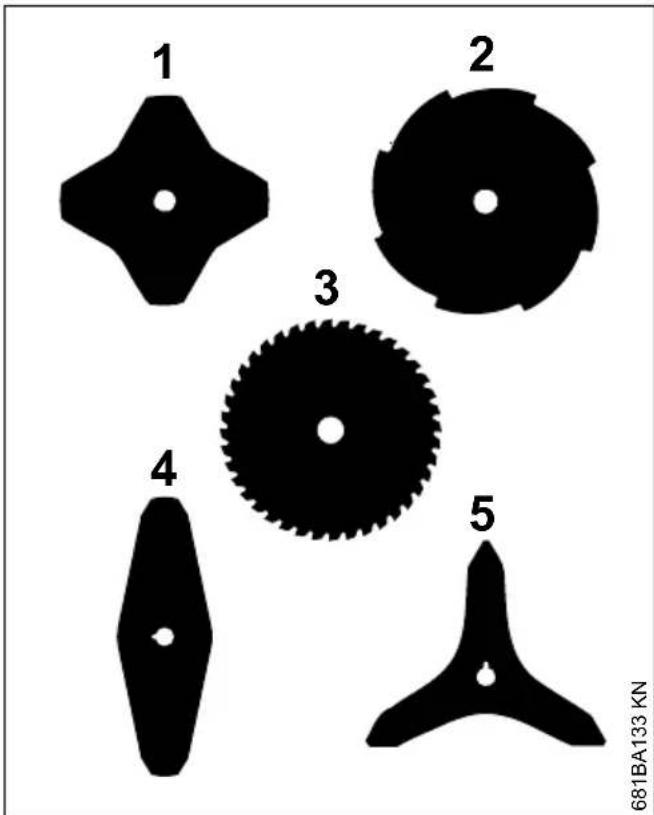

2.9 Verwendung von Metall-Schneidwerkzeugen

STIHL empfiehlt STIHL Original Metall- Schneidwerkzeuge zu verwenden. Diese sind in ihren Eigenschaften optimal auf das Gerät und die Anforderungen des Benutzers abgestimmt.

Metall-Schneidwerkzeuge drehen sich sehr schnell. Dabei entstehen Kräfte, die auf das Gerät, das Werkzeug selbst und auf das Schnittgut wirken.

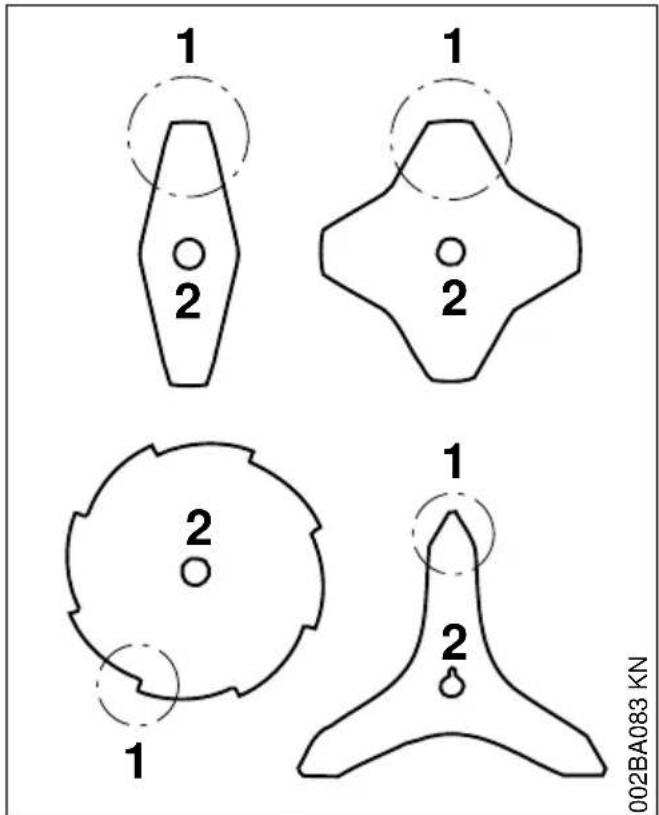

Metall-Schneidwerkzeuge müssen regelmäßig nach Vorschrift geschärft werden.

Ungleichmäßig geschärfte Metall-Schneidwerkzeuge erzeugen eine Unwucht, die das Gerät extrem belasten kann – Bruchgefahr!

Stumpfe oder unsachgemäß geschärfte Schneiden können zu einer erhöhten Belastung des Metall-Schneidwerkzeuges führen – durch gerissene oder gebrochene Teile Verletzungsgefahr!

Metall-Schneidwerkzeug nach jeder Berührung mit harten Gegenständen (z. B. Steine, Felsbrocken, Metallteile) prüfen (z. B. auf Anrisse und Verformungen). Grate und andere sichtbare Materialanhäufungen müssen entfernt werden, da sie sich im weiteren Betrieb jederzeit lösen können und dann weggeschleudert werden – Verletzungsgefahr!

Beschädigte oder angerissene Schneidwerkzeuge nicht weiter verwenden und nicht reparieren – etwa durch Schweißen oder Richten – Formveränderung (Unwucht).

Partikel oder Bruchstücke können sich lösen und mit hoher Geschwindigkeit Bedienungsperson oder dritte Personen treffen – schwerste Verletzungen!

Zur Reduzierung der genannten, im Betrieb eines Metall-Schneidwerkzeuges auftretenden Gefahren darf das verwendete Metall-Schneidwerkzeug auf keinen Fall im Durchmesser zu groß sein. Es darf nicht zu schwer sein. Es muss aus Werkstoffen ausreichender Qualität gefertigt sein und eine geeignete Geometrie (Form, Dicke) aufweisen.

Ein nicht von STIHL gefertigtes Metall-Schneidwerkzeug darf nicht schwerer, nicht dicker, nicht anders geformt und im Durchmesser nicht größer als das größte für dieses Motorgerät freigegebene STIHL Metall-Schneidwerkzeug sein – Verletzungsgefahr!

2.10 Vibrationen

Längere Benutzungsdauer des Gerätes kann zu vibrationsbedingten Durchblutungsstörungen der Hände führen ("Weißfingerkrankheit").

Eine allgemein gültige Dauer für die Benutzung kann nicht festgelegt werden, weil diese von mehreren Einflussfaktoren abhängt.

Die Benutzungsdauer wird verlängert durch:

– Schutz der Hände (warme Handschuhe)
- Pausen
Die Benutzungsdauer wird verkürzt durch:
- besondere persönliche Veranlagung zu schlechter Durchblutung (Merkmal: häufig kalte Finger, Kribbeln)
- niedrige Außentemperaturen
- Größe der Greifkräfte (festes Zugreifen behindert die Durchblutung)

Bei regelmäßiger, langandauernder Benutzung des Gerätes und bei wiederholtem Auftreten entsprechender Anzeichen (z. B. Fingerkribbeln) wird eine medizinische Untersuchung empfohlen.

2.11 Wartung und Reparaturen

Motorgerät regelmäßig warten. Nur Wartungsarbeiten und Reparaturen ausführen, die in der Gebrauchsanleitung beschrieben sind. Alle anderen Arbeiten von einem Fachhändler ausführen lassen.

STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen. STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.

Nur hochwertige Ersatzteile verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden am Gerät bestehen. Bei Fragen dazu an einen Fachhändler wenden.

STIHL empfiehlt STIHL Original-Ersatzteile zu verwenden. Diese sind in ihren Eigenschaften optimal auf das Gerät und die Anforderungen des Benutzers abgestimmt.

Zur Reparatur, Wartung und Reinigung immer Motor abstellen und Zündkerzenstecker abziehen –Verletzungsgefahr durch unbeabsichtigtes

Anlaufen des Motors! – Ausnahme: Vergaser- und Leerlaufeinstellung.

Motor bei abgezogenem Zündkerzenstecker oder bei ausgeschraubter Zündkerze nicht mit der Anwerfvorrichtung in Bewegung setzen – Brandgefahr durch Zündfunken außerhalb des Zylinders!

Motorgerät nicht in der Nähe von offenem Feuer warten und aufbewahren – durch Kraftstoff Brandgefahr!

Tankverschluss regelmäßig auf Dichtheit prüfen.

Nur einwandfreie, von STIHL freigegebene Zündkerze – siehe "Technische Daten" – verwenden.

Zündkabel prüfen (einwandfreie Isolation, fester Anschluss).

Schalldämpfer auf einwandfreien Zustand prüfen.

Nicht mit defektem oder ohne Schalldämpfer arbeiten – Brandgefahr! – Gehörschäden!

Heißen Schalldämpfer nicht berühren – Verbrennungsgefahr!

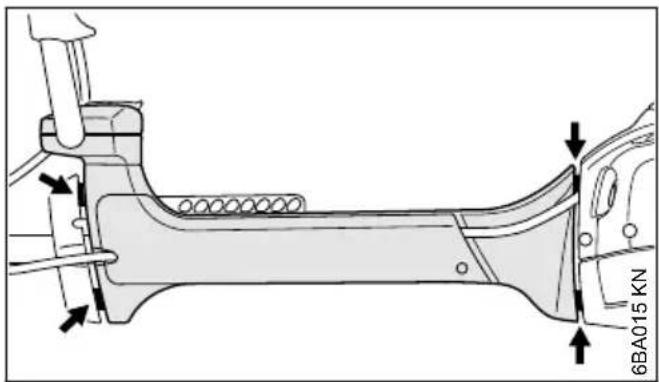

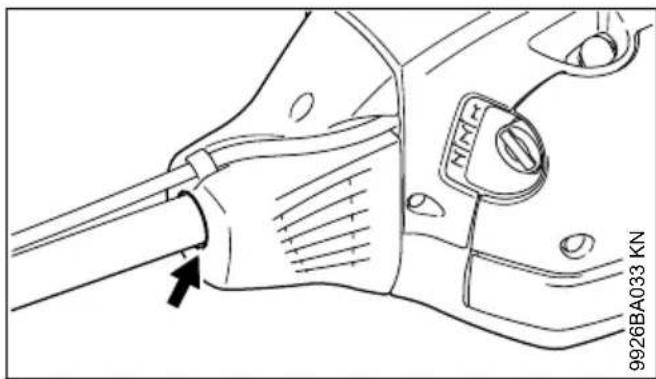

Der Zustand der Antivibrationselemente beeinflusst das Vibrationsverhalten – Antivibrationselemente regelmäßig prüfen.

2.12 Symbole auf Schutzvorrichtungen

Ein Pfeil auf dem Schutz für Schneidwerkzeuge kennzeichnet die Drehrichtung der Schneidwerkzeuge.

Einige der folgenden Symbole befinden sich auf der Außenseite des Schutzes und weisen auf die zulässige Kombination Schneidwerkzeug / Schutz hin.

Der Schutz darf zusammen mit Mähköpfen verwendet werden.

Der Schutz darf zusammen mit Grasschneideblättern verwendet werden.

Der Schutz darf zusammen mit Dickichtmessern verwendet werden.

Der Schutz darf zusammen mit Häckselmessern verwendet werden.

2 Sicherheitshinweise und Arbeitstechnik deutsch

Der Schutz darf nicht zusammen mit Mähköpfen verwendet werden.

Der Schutz darf nicht zusammen mit Grasschneideblättern verwendet werden.

Der Schutz darf nicht zusammen mit Dickichtmessern verwendet werden.

Der Schutz darf nicht zusammen mit Häckselmessern verwendet werden.

Der Schutz darf nicht zusammen mit Kreissägeblättern verwendet werden.

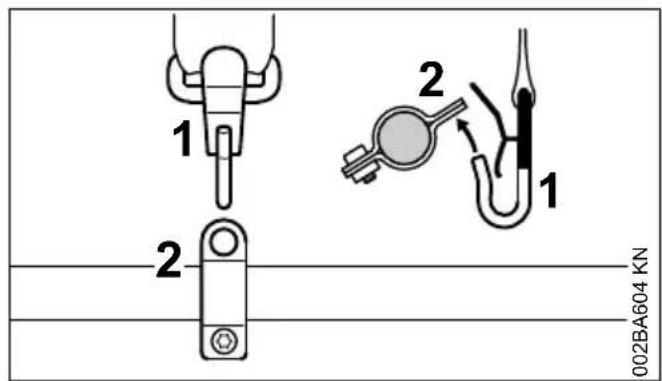

2.13 Traggurt

Der Traggurt ist im Lieferumfang enthalten oder als Sonderzubehör erhältlich.

▶ Traggurt verwenden
▶ Motorgerät mit laufendem Motor an den Traggurt hängen

Alle Schneidwerkzeuge müssen zusammen mit einem Doppelschultergurt mit Schnelllösevorrichtung verwendet werden!

2.14 Mähkopf mit Mähfaden

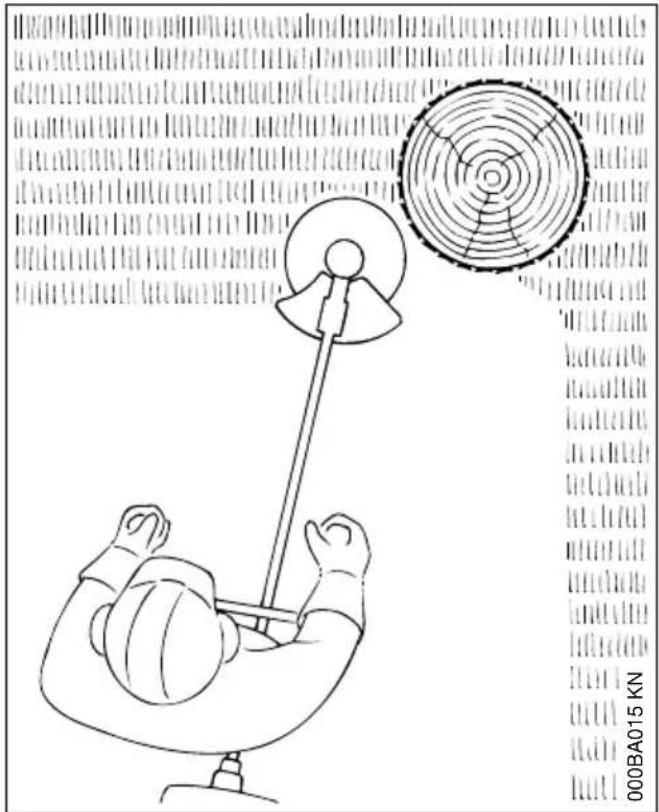

Für weichen "Schnitt" – zum sauberen Schneiden auch zerklüfteter Ränder um Bäume, Zaunpfähle etc. – geringere Verletzung der Baumrinde.

Im Lieferumfang des Mähkopfes befindet sich ein Beilageblatt. Den Mähkopf nur nach den Angaben im Beilageblatt mit Mähfaden bestücken.

WARNUNG

Mähfaden nicht durch metallische Drähte oder Seile ersetzen – Verletzungsgefahr!

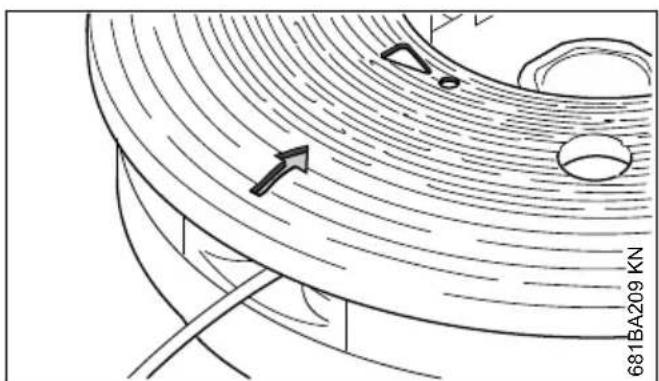

2.15 STIHL DuroCut

Verschleißmarkierungen beachten!

681BA209 KN

Wird eine am Schutz des DuroCut als Ausrufezeichen geformte Verschleißmarkierung sichtbar,

deutsch 2 Sicherheitshinweise und Arbeitstechnik

den DuroCut nicht mehr benutzen, sonst besteht die Gefahr, dass der Mähkopf beschädigt wird.

Verschlissenen Schutz durch einen neuen Schutz ersetzen.

Im Lieferumfang des Mähkopfes befinden sich Beilageblätter. Den Mähkopf nur nach Angaben in den Beilageblättern mit Mähfaden bestücken.

WARNUNG

An Stelle des Mähfadens keine metallischen Drähte oder Seile verwenden – Verletzungsgefahr!

2.16 Mähkopf mit Kunststoffmessern – STIHL PolyCut

Zum Mähen von unbestandenen Wiesenrändern (ohne Pfosten, Zäune, Bäume und ähnliche Hindernisse).

Verschleißmarkierungen beachten!

Ist am Mähkopf PolyCut eine der Markierungen nach unten durchgebrochen (Pfeil): Mähkopf nicht mehr verwenden und durch neuen ersetzen! Verletzungsgefahr durch weg geschleuderte Werkzeugteile!

Unbedingt die Wartungshinweise für den Mähkopf PolyCut beachten!

An Stelle mit Kunststoffmessern kann der Mähkopf PolyCut auch mit Mähfaden bestückt werden.

Im Lieferumfang des Mähkopfes befinden sich Beilageblätter. Den Mähkopf nur nach Angaben in den Beilageblättern mit Kunststoffmessern oder Mähfaden bestücken.

WARNUNG

An Stelle des Mähfadens keine metallischen Drähte oder Seile verwenden – Verletzungsgefahr!

2.17 Rückschlaggefahr bei Metall-Schneidwerkzeugen

WARNUNG

Beim Einsatz von Metall-Schneidwerkzeugen besteht die Gefahr des Rückschlagens, wenn das Werkzeug auf ein festes Hindernis (Baumstamm, Ast, Baumstumpf, Stein oder dergleichen) trifft. Das Gerät wird dabei zurückgeschleudert – gegen die Drehrichtung des Werkzeuges.

002BA135 KN

Erhöhte Rückschlaggefahr besteht, wenn das Werkzeug im schwarzen Bereich auf ein Hindernis trifft.

2 Sicherheitshinweise und Arbeitstechnik deutsch

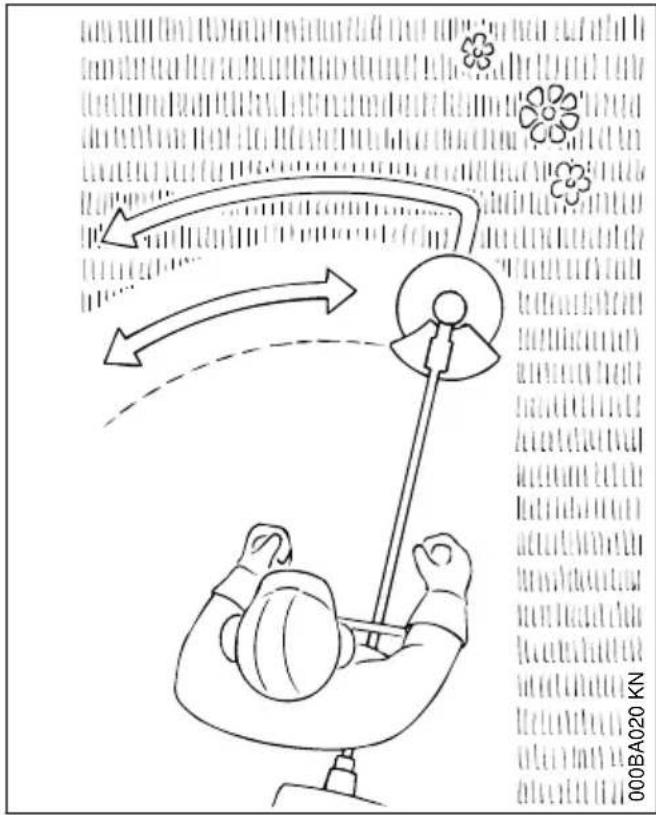

2.18 Grasschneideblatt

Nur für Gräser und Unkraut – Gerät wie eine Sense führen.

WARNUNG

Missbrauch kann das Grasschneideblatt beschädigen – durch weggeschleuderte Teile Verletzungsgefahr!

Grasschneideblatt bei merklicher Abstumpfung nach Vorschrift schärfen.

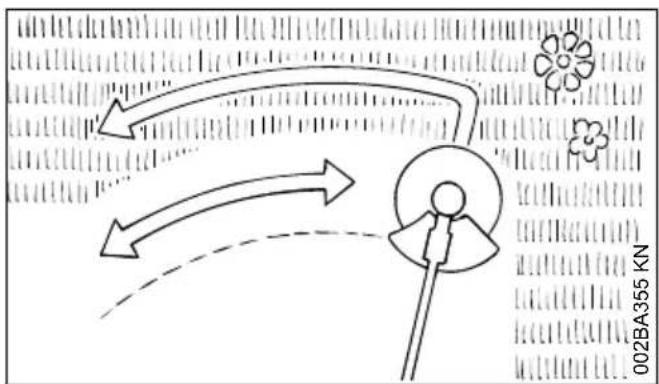

2.19 Dickichtmesser

Zum Schneiden von verfilztem Gras, Auslichten von Wildwuchs und Gestrüpp und Durchforsten junger Bestände mit maximal 2 cm Stammdurchmesser – keine stärkeren Hölzer schneiden – Unfallgefahr!

002BA355 KN

Beim Schneiden von Gras und Durchforsten jun- ger Bestände das Gerät wie eine Sense dicht über dem Boden führen.

Zum Auslichten von Wildwuchs und Gestrüpp das Dickichtmesser von oben in die Pflanze "tauchen" – das Schneidgut wird gehäckselt – dabei das Schneidwerkzeug nicht über Hüfthöhe halten.

Bei dieser Arbeitstechnik ist äußerste Vorsicht geboten. Je größer der Abstand des Schneidwerkzeuges zum Boden, desto größer ist das Risiko, dass Partikel zur Seite weggeschleudert werden – Verletzungsgefahr!

Achtung! Missbrauch kann das Dickichtmesser beschädigen – durch weggeschleuderte Teile Verletzungsgefahr!

Zur Minderung der Unfallgefahr unbedingt beachten:

• Kontakt mit Steinen, Metallkörpern oder Ähnlichem vermeiden
• kein Holz oder Strauchwerk mit einem Durchmesser über 2 cm schneiden – für größere Durchmesser ein Kreissägeblatt verwenden
  – Dickichtmesser regelmäßig auf Beschädigungen kontrollieren – ein beschädigtes Dickichtmesser nicht weiter benutzen
• Dickichtmesser regelmäßig und bei merklicher Abstumpfung nach Vorschrift schärfen und – falls erforderlich – auswuchten (STIHL empfiehlt dafür den STIHL Fachhändler)

2.20 Häckselmesser

Zum Auslichten und Zerkleinern von zähem, verfilztem Gras, Wildwuchs und Gestrüpp.

002BA210 KN

Zum Auslichten und Zerkleinern von Wildwuchs und Gestrüpp das Häckselmesser von oben in die Pflanze "tauchen" – das Schneidgut wird gehäckselt – dabei das Schneidwerkzeug nicht über Hüfthöhe halten.

Bei dieser Arbeitstechnik ist äußerste Vorsicht geboten. Je größer der Abstand des Schneidwerkzeuges zum Boden, desto größer ist das Risiko, dass Partikel zur Seite weggeschleudert werden – Verletzungsgefahr!

Achtung! Missbrauch kann das Häckselmesser beschädigen – durch weggeschleuderte Teile Verletzungsgefahr!

Zur Minderung der Unfallgefahr unbedingt beachten:

• Kontakt mit Steinen, Metallkörpern oder Ähnlichem vermeiden
• kein Holz oder Strauchwerk mit einem Durchmesser über 2 cm schneiden – für größere Durchmesser ein Kreissägeblatt verwenden
• Häckselmesser regelmäßig auf Beschädigungen kontrollieren – ein beschädigtes Häckselmesser nicht weiter benutzen
• Häckselmesser regelmäßig und bei merklicher Abstumpfung nach Vorschrift schärfen und – falls erforderlich – auswuchten (STIHL empfiehlt dafür den STIHL Fachhändler)

2.21 Kreissägeblatt

Zum Schneiden von Sträuchern und Bäumen bis 7 cm Stammdurchmesser.

Die beste Schnittleistung wird erzielt mit Vollgas und gleichmäßigem Vorschubdruck.

Kreissägeblätter nur mit zum Durchmesser des Schneidwerkzeuges passendem Anschlag verwenden.

WARNING

Kontakt des Kreissägeblattes mit Steinen und Erde unbedingt vermeiden – Gefahr von Rissbildung. Rechtzeitig und vorschriftsmäßig schärfen – stumpfe Zähne können zu Rissbildung und damit zum Bruch des Sägeblattes führen – Unfallgefahr!

Beim Fällen mindestens zwei Baumlängen Abstand zum nächsten Arbeitsplatz halten.

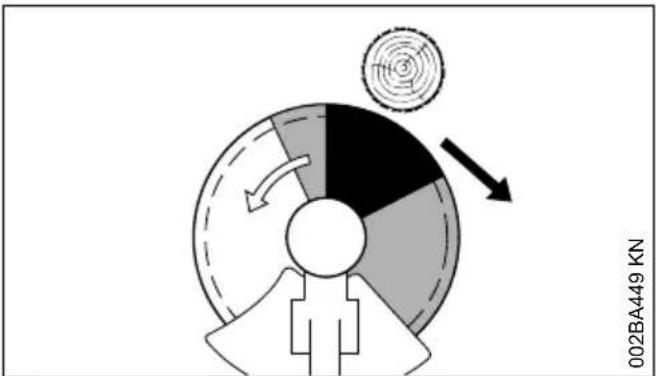

2.21.1 Rückschlaggefahr

002BA449 KN

Die Rückschlaggefahr ist im schwarzen Bereich sehr stark erhöht: In diesem Bereich nie zum Schneiden ansetzen und nichts schneiden.

Im grauen Bereich besteht auch Rückschlaggefahr: Diesen Bereich dürfen nur erfahrene und speziell ausgebildete Personen für spezielle Arbeitstechniken verwenden.

Im weißen Bereich ist rückschlagarmes und leichtes Arbeiten möglich. Immer in diesem Bereich zum Schnitt ansetzen.

3 Zulässige Kombinationen von Schneidwerkzeug, Schutz, Anschlag und Traggurt

3 Zulässige Kombinationen von Schneidwerkzeug, Schutz, Anschlag und Traggurt

Schneidwerkzeug Schutz, Anschlag Traggurt

3
19

3.1 Zulässige Kombinationen

Abhängig vom Schneidwerkzeug die richtige Kombination aus der Tabelle wählen!

WARNUNG

Aus Sicherheitsgründen dürfen nur die innerhalb einer Tabellenzeile stehenden Schneidwerkzeuge und Schutze bzw. Anschläge miteinander kombiniert werden. Andere Kombinationen sind nicht zulässig – Unfallgefahr!

3.2 Schneidwerkzeuge

3.2.1 Mähköpfe

deutsch 4 Zweihandgriff anbauen

(∅ 305 mm)

13 Dickichtmesser 300-3 (∅ 300 mm)
14 Häckselmesser 270-2 (Ø 270 mm)
15 Kreissägeblatt 200 Spitzzahn (∅ 200 mm)
16 Kreissägeblatt 200-22 Meißelzahn (4119), Kreissägeblatt 200-22 HP Meißelzahn (4000)
17 Kreissägeblatt 225 Spitzzahn (Ø 225 mm)
18 Kreissägeblatt 225 Meißelzahn (Ø 225 mm)
19 Kreissägeblatt 225 Hartmetall (Ø 225 mm)

WARNUNG

Grasschneideblätter, Dickichtmesser, Häcksel-messer und Kreissägeblätter aus anderen Materialien als Metall sind nicht zulässig.

3.3 Schutze, Anschläge

20 Schutz für Mähköpfe
21 Schutz für Metall-Schneidwerkzeuge, Positionen 7 bis 13
22 Schutz für Häckselmesser
23 Anschlag für Kreissägeblätter, Positionen 15, 16
24 Anschlag für Kreissägeblätter, Positionen 17 bis 19

3.4 Traggurt

25 Doppelschultergurt muss verwendet werden

4 Zweihandgriff anbauen

4.1 Zweihandgriff mit drehbarer Griffstütze anbauen

2 1 6BA018 KN

Im Auslieferungszustand sind die Klemmschalen (1) am Griffrohr (2) befestigt.

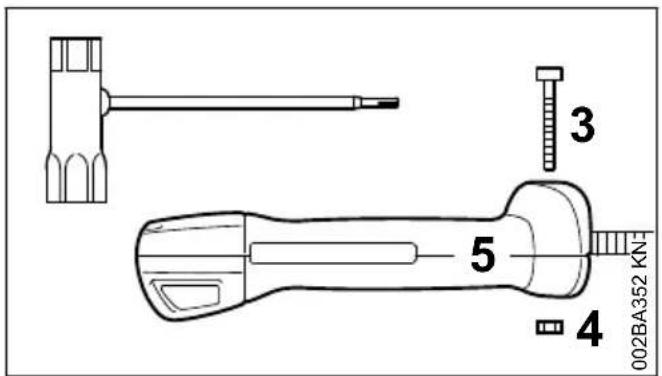

4.2 Bedienungsgriff anbauen

3 5 4 002BA352 KN

▶ Schraube (3) herausdrehen und die Mutter (4) aus dem Bedienungsgriff (5) nehmen

4 Zweihandgriff anbauen deutsch

6 2 7 5 6 6BA002 KN

▶ Bedienungsgriff (5) zum Griffrohr (2) ausrichten: der Gashebel (6) weist in Richtung Getriebe und die Klemmschraube (7) in Richtung der Motoreinheit

8 2 8 4 5 3 6BA019 KN

▶ Bedienungsgriff (5) in dieser Lage auf das Ende des Griffrohres (2) schieben, bis die Bohrungen (8) fluchten

▶ Mutter (4) in den Bedienungsgriff (5) setzen, die Schraube (3) in den Bedienungsgriff stecken, drehen und festziehen

4.3 Griffstütze zusammensetzen

Für den Zusammenbau der drehbaren Griffstütze müssen die Klemmschalen mit einer Feder ausgestattet und auf der Griffstütze am Gerät befestigt werden.

9 10 6BA001 KN

▶ Feder (9) aus dem im Lieferumfang des Gerätes befindlichen Teilesatz entnehmen
▶ Feder (9) in die untere Klemmschale (10) setzen

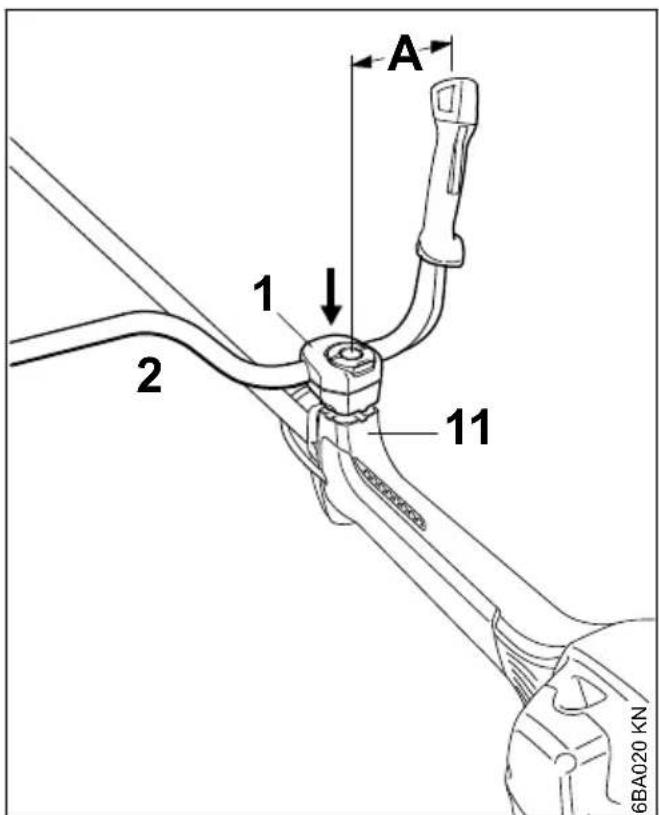

A 1 2 11 6BA020 KN

Klemmschalen (1) mit dem Griffrohr (2) auf die Griffstütze (11) setzen

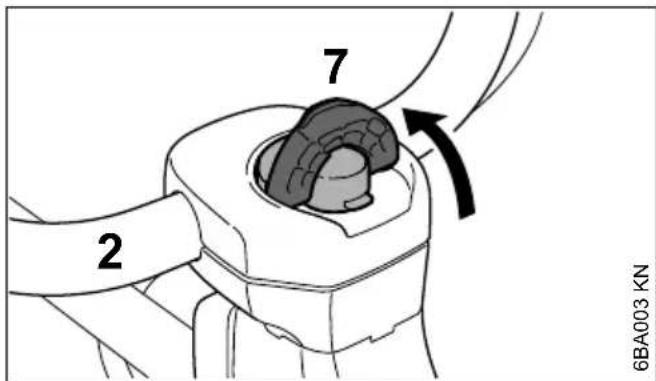

2 7 6BA003 KN

▶ Bügel der Knebelschraube (7) aufklappen bis er senkrecht steht
- Knebelschraube gegen den Uhrzeigersinn bis zum Anschlag drehen
- Knebelschraube bis zum Anschlag in die Griffstütze drücken und dann eindrehen – noch nicht festdrehen
▶ Griffrohr (2) so ausrichten, dass der Abstand (A) nicht mehr als 15 cm (6 in.) beträgt
- Griffrohr quer zum Schaft ausrichten

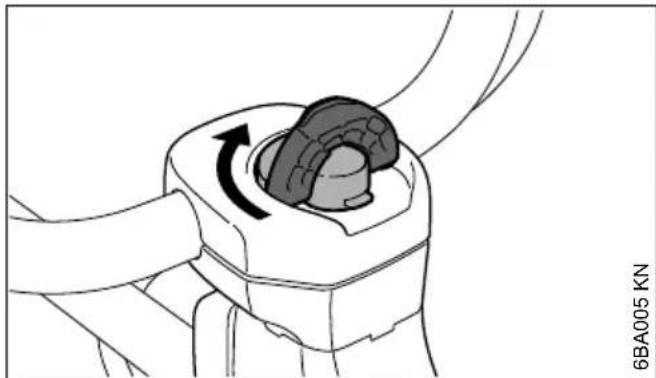

Knebelschraube bis zum Anschlag im Uhrzeigersinn drehen

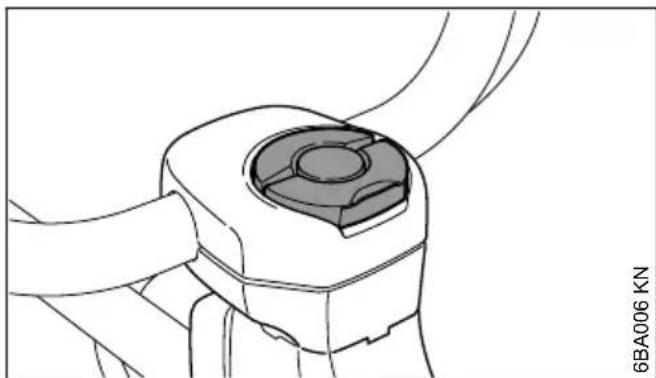

▶ Bügel der Knebelschraube so zuklappen, dass er eben mit der Oberfläche abschließt

4.4 FS 260: Gaszug befestigen

HINWEIS

Den Gaszug nicht knicken oder in engen Radien verlegen – der Gashebel muss leicht beweglich sein!

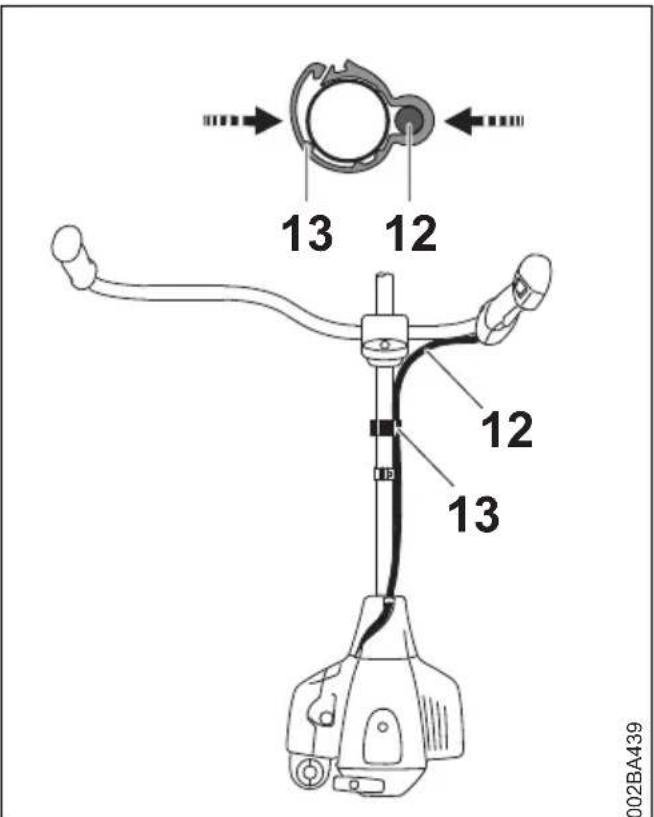

13 12 12 13 002BA439

▶ Gaszughalter (13) und Gaszug (12) am Schaft positionieren
▶ Gaszughalter (13) zusammendrücken. Der Gaszughalter (13) rastet hörbar ein

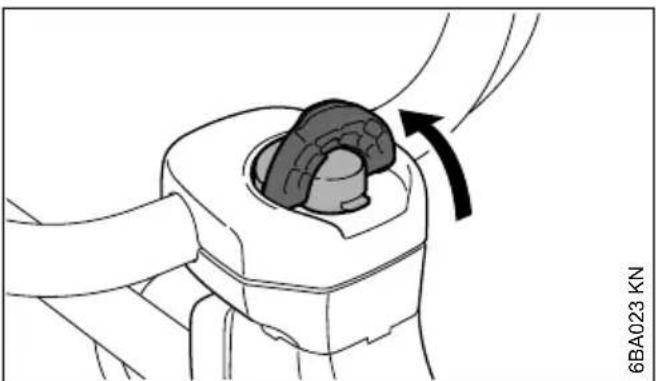

4.5 Griffrohr einstellen

Knebelschraube öffnen

▶ Bügel der Knebelschraube aufklappen bis er senkrecht steht

5 Gaszug einstellen deutsch

Knebelschraube gegen den Uhrzeigersinn drehen bis sich Griffstütze verstellen lässt

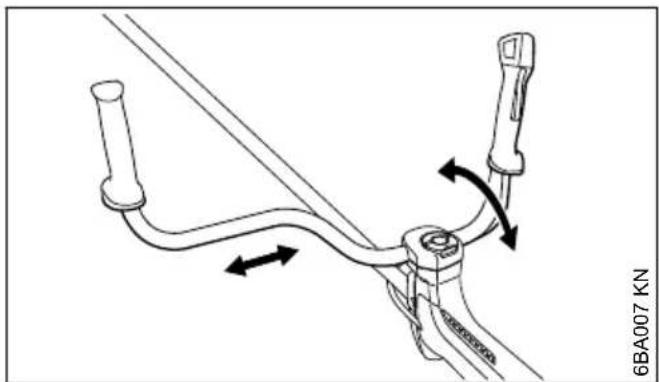

6BA007 KN

▶ Griffrohr in gewünschte Position bringen

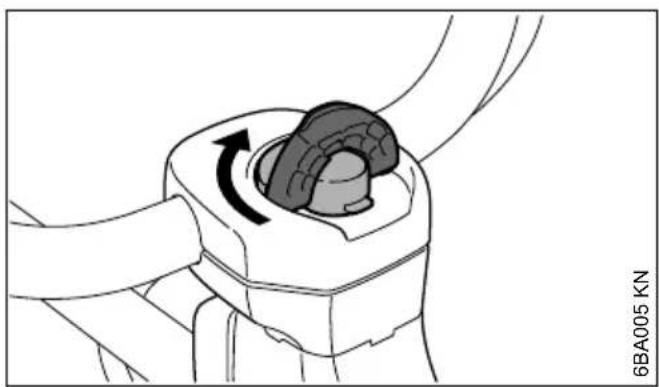

Knebelschraube schließen

Knebelschraube bis zum Anschlag im Uhrzeigersinn drehen

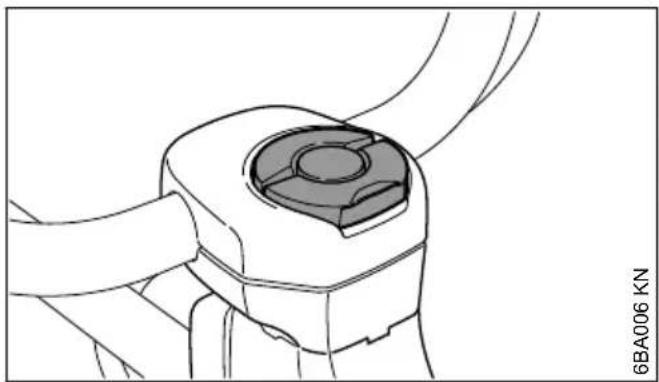

▶ Bügel der Knebelschraube so zuklappen, dass er eben mit der Oberfläche abschließt

4.6 Griffrohr schwenken

in die Transportstellung

2 7 90° 6BA008 KN

Knebelschraube (7) lösen und soweit herausdrehen bis das Griffrohr (2) im Uhrzeigersinn gedreht werden kann
- Griffrohr um 90° drehen und anschließend nach unten schwenken
▶ Knebelschraube (7) festziehen

in die Arbeitsstellung

- Griffrohr in umgekehrter Reihenfolge wie oben beschrieben und entgegen dem Uhrzeigersinn drehen bzw. schwenken

5 Gaszug einstellen

Nach der Montage des Gerätes oder nach längerer Betriebszeit kann eine Korrektur der Gaszug-einstellung notwendig sein.

Gaszug nur bei komplett montiertem Gerät einstellen.

▶ Gashebel in Vollgasstellung bringen
▶ Schraube im Gashebel bis zum ersten Widerstand in Pfeilrichtung drehen. Dann nochmals eine halbe Umdrehung weiter eindrehen

6 Tragöse anbauen

6.1 Kunststoff-Ausführung

1 002BA529 KN

Lage der Tragöse siehe "Wichtige Bauteile".

• Tragöse (1) auf den Schaft setzen und über den Schaft drücken
• Mutter M5 in die Sechskantaufnahme der Tragöse setzen
  ▶ Schraube M5x14 eindrehen
  ▶ Tragöse ausrichten
  ▶ Schraube festziehen

7 Schutzvorrichtungen anbauen

7.1 Richtigen Schutz verwenden

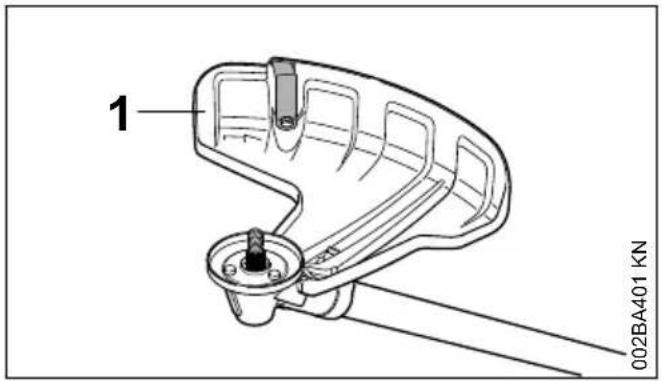

1 002BA401 KN

WARNING

Der Schutz (1) ist nur für Mähköpfe zugelassen, deshalb muss vor dem Anbau eines Mähkopfes der Schutz (1) angebaut werden.

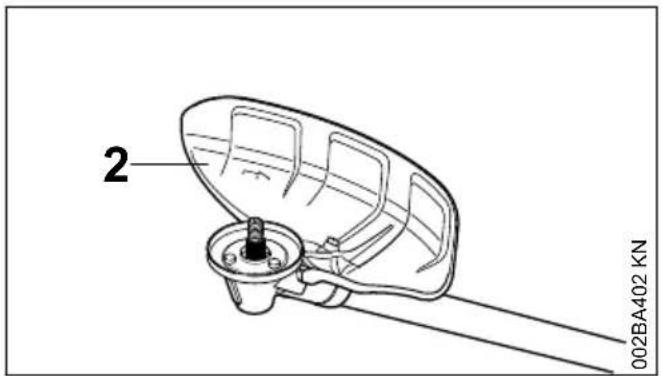

2 002BA402 KN

WARNING

Der Schutz (2) ist nur für Grasschneideblätter und Dickichtmesser zugelassen, deshalb muss vor dem Anbau eines Grasschneideblattes oder Dickichtmessers der Schutz (2) angebaut werden.

3 002BA403 KN

WARNUNG

Der Schutz (3) ist nur für das Häckselmesser zugelassen, deshalb muss vor dem Anbau eines Häckselmessers der Schutz (3) angebaut werden.

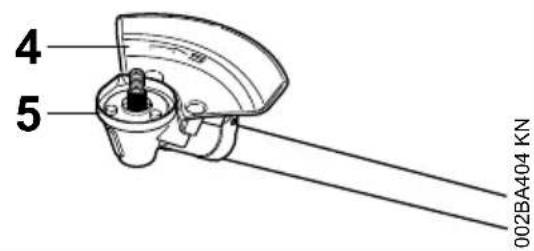

4 5 002BA404 KN

WARNUNG

Der als Schutz dienende Anschlag (4) ist nur für Kreissägeblätter zugelassen, deshalb muss vor dem Anbau eines Kreissägeblattes der Anschlag (4) angebaut und der Schutzring (5) getauscht werden, siehe "Schneidwerkzeug anbauen" / "Kreissägeblätter anbauen".

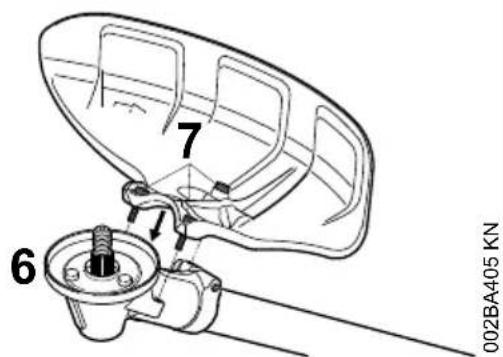

7.2 Schutz anbauen

Die Schutze (1 bis 4) werden auf die gleiche Weise am Getriebe befestigt.

7 6 002BA405 KN

• Schmutz von den Fügestellen an Getriebe und Schutz entfernen – keinen Schmutz in die Gewindebohrungen des Getriebes geraten lassen
  ▶ Schutz auf das Getriebe (6) setzen,
  ▶ Schrauben (7) eindrehen und festziehen

8 Schneidwerkzeug anbauen

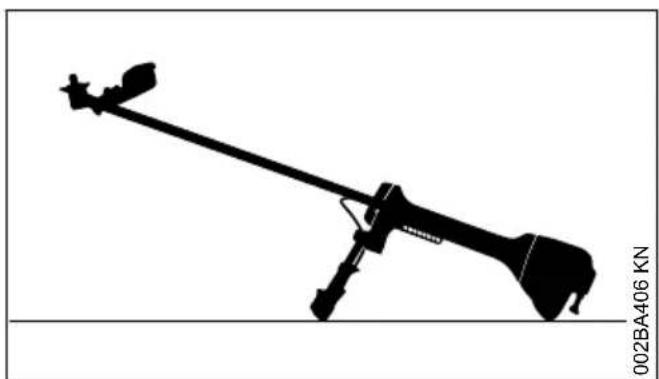

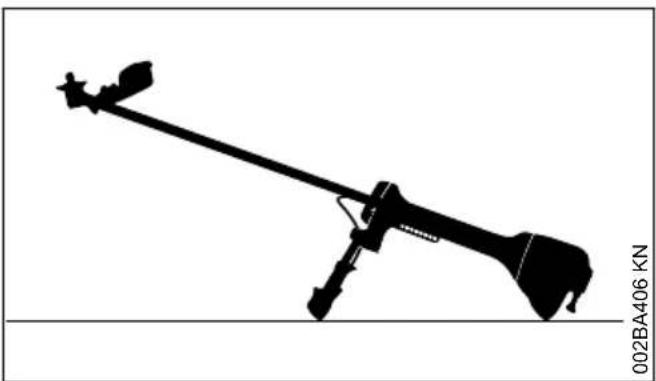

8.1 Motorgerät ablegen

▶ Motor abstellen
▶ Motorgerät so ablegen, dass die Aufnahme für das Schneidwerkzeug nach oben zeigt

8.2 Richtigen Schutzring verwenden

Das Motorgerät ist ab Werk bereits mit einem Schutzring bestückt.

Der Schutzring ist auch als Sonderzubehör erhältlich.

Den Schutzring wegen der sorgfältigen Befestigung vom Fachhändler anbauen lassen. STIHL empfiehlt dafür den STIHL Fachhändler.

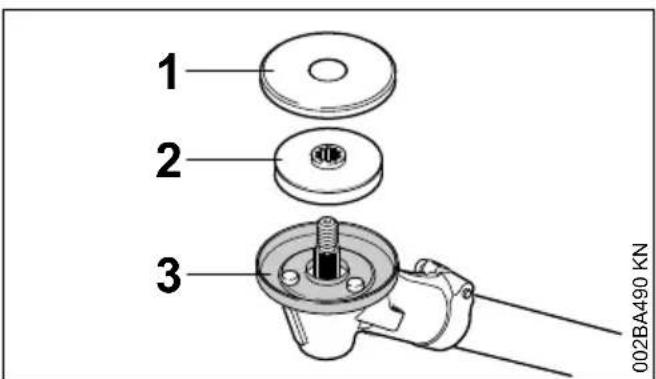

Schutzring für Mäheinsätze

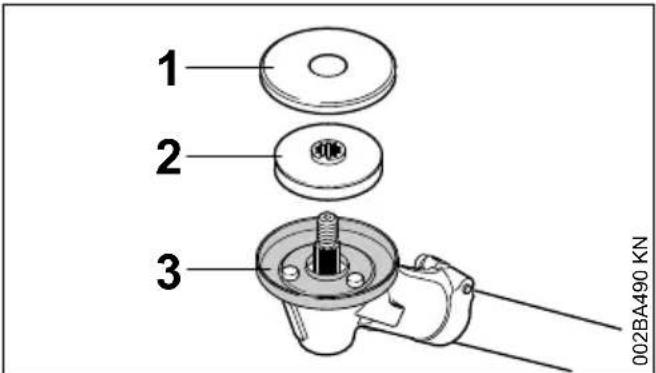

1 2 3 002BA490 KN

Den Schutzring (1) für optimalen Wickelschutz beim Einsatz von

• Mähköpfen
• Grasschneideblättern
  – Dickichtmessern
• Häckselmessern

verwenden.

deutsch 8 Schneidwerkzeug anbauen

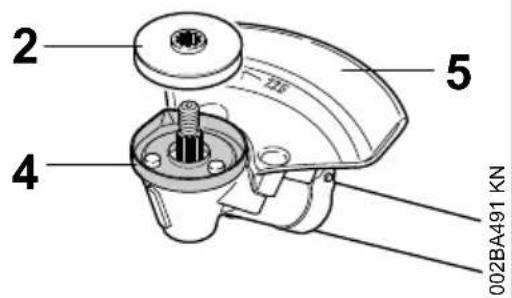

Schutzring für Sägeeinsätze

2 4 5 002BA491 KN

Den Schutzring (4) nur für den Einsatz von Kreissägeblättern verwenden.

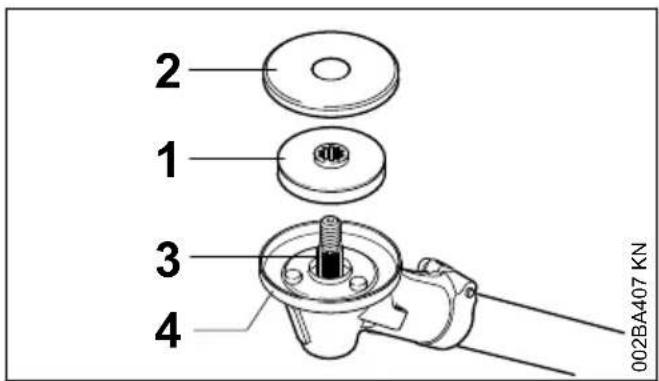

8.3 Druckteller und Schutzscheibe anbauen

2 1 3 4 002BA407 KN

- Druckteller (1) und Schutzscheibe (2) auf die Welle (3) schieben

HINWEIS

Zur Befestigung von allen Schneidwerkzeugen ist der Druckteller (1) am Getriebe notwendig.

HINWEIS

Zur Befestigung von

• Mähköpfen
• Grasschneideblättern
• Dickichtmessern
• Häckselmessern

ist die Schutzscheibe (2) am Getriebe notwendig. Zur Befestigung von Kreissägeblättern ist die Schutzscheibe nicht notwendig.

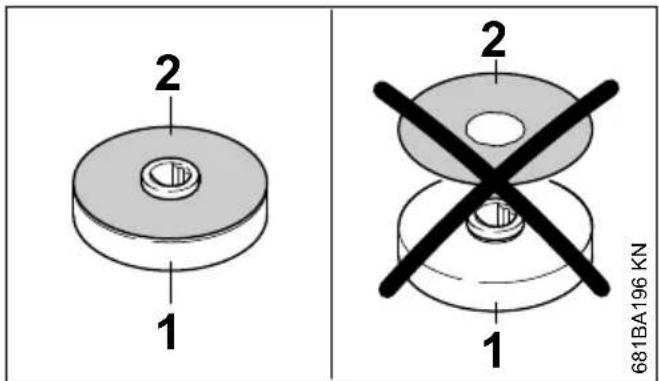

8.4 Druckteller prüfen

2 1 2 1 681BA196 KN

Der Druckteller besteht aus dem Drucktellerkörper (1) und einer darauf unverlierbar montierten Schutzscheibe (2).

WARNING

Niemals den Druckteller ohne Schutzscheibe verwenden. Druckteller ohne Schutzscheibe müssen sofort ersetzt werden.

8.5 Getriebeteile für das Schneidwerkzeug reinigen

2 1 3 4 002BA407 KN

HINWEIS

Umgebung und Innenbereich des Schutzringes (4) regelmäßig bzw. bei einem Wechsel des Schneidwerkzeuges auf Verschmutzung prüfen und bei Bedarf reinigen, dazu:

▶ Schutzscheibe (1) und Druckteller (2) von der Welle (3) ziehen
▶ Schutzring, Welle, Druckteller und Schutzscheibe gründlich reinigen, den Schutzring dazu nicht abbauen

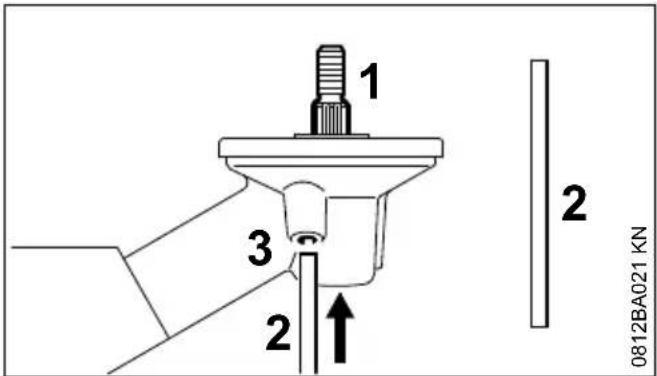

8.6 Welle blockieren

1 2 3 2 0812BA021 KN

Zum An- und Abbauen der Schneidwerkzeuge muss die Welle (1) mit dem Steckdorn (2) blockiert werden. Der Steckdorn ist im Lieferumfang enthalten und als Sonderzubehör erhältlich.

• Steckdorn (2) bis zum Anschlag in die Boh-rung (3) im Getriebe schieben – leicht drücken
  ▶ an Welle, Mutter oder Schneidwerkzeug drehen, bis der Steckdorn einrastet und die Welle blockiert wird

8.7 Schneidwerkzeug anbauen

WARNUNG

Zum Schneidwerkzeug passenden Schutz verwenden – siehe "Schutzvorrichtungen anbauen".

8.8 Mähkopf mit Gewindeanschluss anbauen

Das Beilageblatt für den Mähkopf gut aufbewahren.

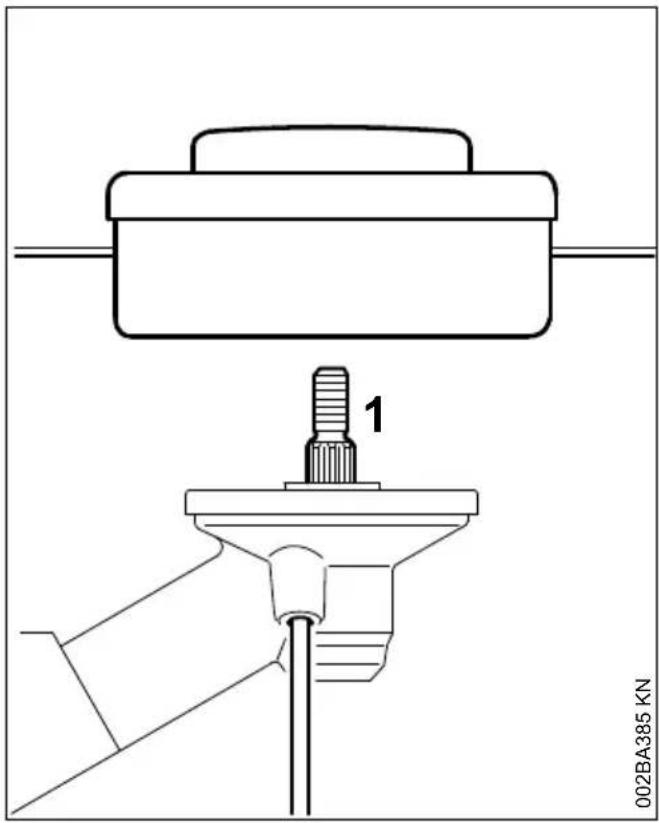

1 002BA385 KN

▶ Druckteller auflegen
▶ Mähkopf gegen den Uhrzeigersinn bis zur Anlage auf die Welle (1) drehen
▶ Welle blockieren
▶ Mähkopf festziehen

HINWEIS

Werkzeug zum Blockieren der Welle wieder abziehen.

8.9 Mähkopf abbauen

▶ Welle blockieren
▶ Mähkopf im Uhrzeigersinn drehen

8.10 Metall-Schneidwerkzeug an- und abbauen

Beilageblatt und Verpackung zum Metall-Schneidwerkzeug gut aufbewahren.

WARNUNG

Schutzhandschuhe anziehen – Verletzungsgefahr durch scharfe Schneidkanten.

Immer nur ein Metall-Schneidwerkzeug anbauen!

8.11 Grasschneideblätter, Dickicht-messer anbauen

Hinweis für Geräte, die als neues Gerät nur mit einem Mähkopf geliefert wurden: Zum Anbau

deutsch 8 Schneidwerkzeug anbauen

eines Grasschneideblattes und eines Dickichtmessers ist jeweils ein "Umbausatz Metall-Mähwerkzeuge" notwendig und beim Fachhändler erhältlich.

Schneidwerkzeug richtig auflegen

1 2 3 4 5 681BA133 KN

Die Schneidwerkzeuge (1, 4, 5) können in beliebige Richtung zeigen – diese Schneidwerkzeuge regelmäßig wenden um eine einseitige Abnutzung zu vermeiden.

Die Schneidkanten der Schneidwerkzeuge (2, 3) müssen in die Drehrichtung des Uhrzeigers zeigen.

▶ Schutzring für Mähwerkzeuge verwenden

4 3 2 1 b a 002BA409 KN

▶ Schneidwerkzeug (1) auflegen

WARNUNG

Bund (a) muss in die Bohrung (b) des Schneidwerkzeuges ragen!

Schneidwerkzeug befestigen

• Druckscheibe (2) auflegen – Wölbung nach oben
  ▶ Laufteller (3) auflegen
  ▶ Welle blockieren
  ▶ Mutter (4) gegen den Uhrzeigersinn aufdrehen und festziehen

WARNUNG

Leichtgängig gewordene Mutter ersetzen.

HINWEIS

Werkzeug zum Blockieren der Welle wieder abziehen.

8.11.1 Schneidwerkzeug abbauen

▶ Welle blockieren
▶ Mutter im Uhrzeigersinn lösen
▶ Schneidwerkzeug und dessen Befestigungsteile vom Getriebe abziehen

8 Schneidwerkzeug anbauen deutsch

8.12 Häckselmesser 270-2 anbauen

Hinweis für Geräte, die als neues Gerät nur mit einem Mähkopf geliefert wurden: Zum Anbau eines Häckselmessers ist neben dem "Anbau-satz Häckselmesser" ein "Nachrüstsatz Häcksel-messer" notwendig und beim Fachhändler erhältlich.

▶ Schutzring für Mähwerkzeuge verwenden

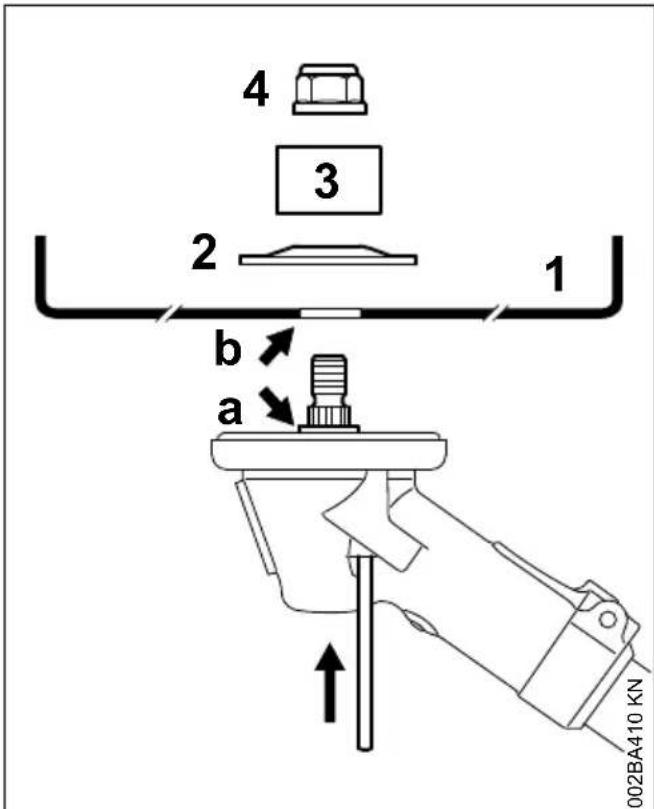

4 3 2 1 b a 002BA410 KN

- Häckselmesser (1) auflegen – die Schneidkanten müssen nach oben zeigen

WARNUNG

Bund (a) muss in die Bohrung (b) des Schneidwerkzeuges ragen!

Schneidwerkzeug befestigen

• Druckscheibe (2) auflegen – Wölbung nach oben
• Schutzring (3) für Häckselmesser auflegen – mit der Öffnung nach oben
  ▶ Welle blockieren
  ▶ Mutter (4) gegen den Uhrzeigersinn aufdrehen und festziehen

WARNUNG

Leichtgängig gewordene Mutter ersetzen.

HINWEIS

Werkzeug zum Blockieren der Welle wieder abziehen.

8.12.1 Schneidwerkzeug abbauen

▶ Welle blockieren
▶ Mutter im Uhrzeigersinn lösen
▶ Schneidwerkzeug und dessen Befestigungsteile vom Getriebe abziehen

8.13 Kreissägeblätter anbauen

Zum Anbau von Kreissägeblättern ist als Sonderzubehör ein Satz Anschlag erhältlich, in dem ein Anschlag und ein Schutzring für Kreissägeblätter enthalten sind.

Hinweis für Geräte, die als neues Gerät nur mit einem Mähkopf geliefert wurden: Zum Anbau eines Kreissägeblattes sind weitere Befestigungsteile notwendig, die beim Fachhändler erhältlich sind.

Schutzring wechseln

Empfehlung: Den Schutzring wegen der sorgfältigen Befestigung vom Fachhändler anbauen lassen. STIHL empfiehlt dafür den STIHL Fachhändler.

1 2 3 002BA490 KN

▶ Schutzscheibe (1) und den Druckteller (2) abnehmen
▶ Schutzring (3) für Mähwerkzeuge abbauen
▶ Schutzscheibe und Schutzring für die spätere Verwendung aufbewahren

2 5 4 002BA491 KN

▶ Schutzring (4) für Kreissägeblätter anbauen
▶ Druckteller (2) auf die Welle schieben
▶ Anschlag (5) für Kreissägeblätter anbauen

HINWEIS

Die Schutzscheibe (1) nicht für Kreissägeblätter verwenden.

Schneidwerkzeug richtig auflegen

An Kreissägeblättern müssen die Schneidkanten in die Drehrichtung des Uhrzeigers zeigen.

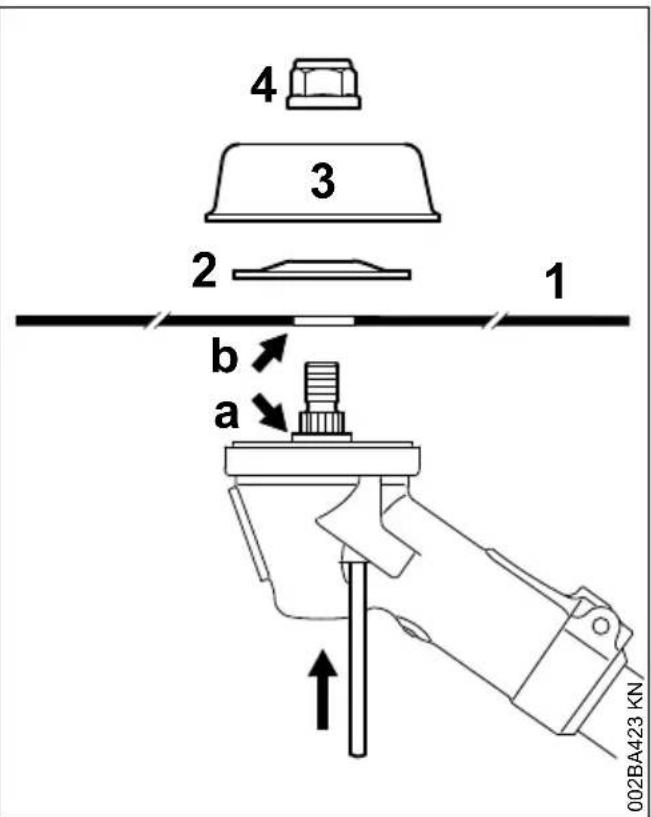

4 3 2 1 b a 002BA423 KN

▶ Schneidwerkzeug (1) auflegen

WARNUNG

Bund (a) muss in die Bohrung (b) des Schneidwerkzeuges ragen.

Schneidwerkzeug befestigen

• Druckscheibe (2) auflegen – Wölbung nach oben
  ▶ Laufteller (3) auflegen

Als Sonderzubehör ist ein Laufteller (3) für Säge-einsatz erhältlich mit dem die ganze Schnitttiefe des Kreissägeblattes genutzt werden kann.

▶ Welle blockieren
▶ Mutter (4) gegen den Uhrzeigersinn aufdrehen und festziehen

WARNUNG

Leichtgängig gewordene Mutter ersetzen.

HINWEIS

Werkzeug zum Blockieren der Welle wieder abziehen.

8.13.1 Schneidwerkzeug abbauen

▶ Welle blockieren
▶ Mutter im Uhrzeigersinn lösen
▶ Schneidwerkzeug und dessen Befestigungsteile vom Getriebe abziehen

9 Kraftstoff

Der Motor muss mit einem Kraftstoffgemisch aus Benzin und Motoröl betrieben werden.

WARNUNG

Direkten Hautkontakt mit Kraftstoff und Einatmen von Kraftstoffdämpfen vermeiden.

9.1 STIHL MotoMix

STIHL empfiehlt die Verwendung von STIHL MotoMix. Dieser fertig gemischte Kraftstoff ist benzolfrei, bleifrei, zeichnet sich durch eine hohe Oktanzahl aus und bietet immer das richtige Mischungsverhältnis.

STIHL MotoMix ist für höchste Motorlebensdauer mit STIHL Zweitaktmotoröl HP Ultra gemischt.

MotoMix ist nicht in allen Märkten verfügbar.

9.2 Kraftstoff mischen

HINWEIS

Ungeeignete Betriebsstoffe oder von der Vorschrift abweichendes Mischungsverhältnis können zu ernsten Schäden am Triebwerk führen. Benzin oder Motoröl minderer Qualität können Motor, Dichtringe, Leitungen und Kraftstofftank beschädigen.

9.2.1 Benzin

Nur Markenbenzin mit einer Oktanzahl von mindestens 90 ROZ verwenden – bleifrei oder verbleit.

Benzin mit einem Alkoholanteil über 10% kann bei Motoren mit manuell verstellbaren Vergasern Laufstörungen verursachen und soll daher zum Betrieb dieser Motoren nicht verwendet werden.

Motoren mit M-Tronic liefern mit einem Benzin mit bis zu 27% Alkoholanteil (E27) volle Leistung.

9.2.2 Motoröl

Falls Kraftstoff selbst gemischt wird, darf nur ein STIHL Zweitakt-Motoröl oder ein anderes Hochleistungs-Motoröl der Klassen JASO FB, JASO FC, JASO FD, ISO-L-EGB, ISO-L-EGC oder ISO-L-EGD verwendet werden.

STIHL schreibt das Zweitakt-Motoröl STIHL HP Ultra oder ein gleichwertiges Hochleistungs-Motoröl vor, um die Emissionsgrenzwerte über

die Maschinenlebensdauer gewährleisten zu können.

9.2.3 Mischungsverhältnis

bei STIHL Zweitakt-Motoröl 1:50; 1:50 = 1 Teil Öl + 50 Teile Benzin

9.2.4 Beispiele

Benzinmenge STIHL Zweitaktöl 1:50 Liter Liter (ml)

1 0,02 (20)

5 0,10 (100)

10 0,20 (200)

15 0,30 (300)

20 0,40 (400)

25 0,50 (500)

- in einen für Kraftstoff zugelassenen Kanister zuerst Motoröl, dann Benzin einfüllen und gründlich mischen

9.3 Kraftstoffgemisch aufbewahren

Nur in für Kraftstoff zugelassenen Behältern an einem sicheren, trockenen und kühlen Ort lagern, vor Licht und Sonne schützen.

Kraftstoffgemisch altert – nur den Bedarf für einige Wochen mischen. Kraftstoffgemisch nicht länger als 30 Tage lagern. Unter Einwirkung von Licht, Sonne, niedrigen oder hohen Temperaturen kann das Kraftstoffgemisch schneller unbrauchbar werden.

STIHL MotoMix kann jedoch bis zu 5 Jahren problemlos gelagert werden.

- Kanister mit dem Kraftstoffgemisch vor dem Auftanken kräftig schütteln

WARNUNG

Im Kanister kann sich Druck aufbauen – vorsichtig öffnen.

- Kraftstofftank und Kanister von Zeit zu Zeit gründlich reinigen

Restkraftstoff und die zur Reinigung benutzte Flüssigkeit vorschriften- und umweltgerecht entsorgen!

10 Kraftstoff einfüllen

10.1 Kraftstofftankverschluss

Beim Betanken in unebenem Gelände den Tankverschluss immer hangaufwärts positionieren.

• in ebenem Gelände das Gerät so abstellen, dass der Verschluss nach oben weist
  ▶ Verschluss und Umgebung vor dem Auftanken reinigen, damit kein Schmutz in den Kraftstoff-tank fällt

10.2 Tankverschluss öffnen

▶ Verschluss gegen den Uhrzeigersinn drehen bis er von der Tanköffnung abgenommen werden kann
▶ Tankverschluss abnehmen

10.3 Kraftstoff einfüllen

Beim Auftanken keinen Kraftstoff verschütten und den Tank nicht randvoll füllen.

STIHL empfiehlt das STIHL Einfüllsystem für Kraftstoff (Sonderzubehör).

▶ Kraftstoff einfüllen

10.4 Tankverschluss schließen

▶ Verschluss ansetzen
▶ Verschluss bis zum Anschlag im Uhrzeigersinn drehen und so fest wie möglich von Hand anziehen

11 Doppelschultergurt anlegen

Das Anlegen des Doppelschultergurtes wird genau in einem Beilageblatt beschrieben, das mit dem Doppelschultergurt geliefert wird.

Art und Ausführung des Doppelschultergurtes sind vom Markt abhängig.

11.1 FS 260

11.1.1 Traggurt anlegen

1 2 002BA607 KN

▶ Doppelschultergurt (1) anlegen

11 Doppelschultergurt anlegen deutsch

▶ Gurtlänge so einstellen, dass sich der Karabinerhaken (2) etwa eine Handbreit unterhalb der rechten Hüfte befindet

11.1.2 Gerät am Traggurt einhängen

1 2 2 1 002BA604 KN

• Karabinerhaken (1) in die Tragöse (2) am Schaft einhängen
• Gerät ausbalancieren – siehe "Gerät ausbalancieren"

11.1.3 Gerät am Traggurt aushängen

1 2 1 2 002BA606 KN

Lasche am Karabinerhaken (1) drücken und Tragöse (2) aus dem Haken ziehen

11.2 FS 360

11.2.1 Traggurt anlegen

1 2 3 002BA411 KN

▶ Doppelschultergurt (1) anlegen
▶ Gurtlänge so einstellen, dass sich der Karabinerhaken (2) etwa eine Handbreit unterhalb der rechten Hüfte befindet
- Karabinerhaken an der Lochleiste (3) des Gerätes einhängen – siehe "Traggurt einhängen"
- anschließend den für das angebaute Schneidwerkzeug richtigen Einhängepunkt ermitteln – siehe "Gerät ausbalancieren"

11.2.2 Gerät am Traggurt einhängen

1 2 2 1 002BA631 KN

- Karabinerhaken (1) in der Lochleiste (2) am Schaft einhängen

deutsch 12 Gerät ausbalancieren

11.2.3 Gerät am Traggurt aushängen

1 2 1 2 002BA632 KN

Lasche am Karabinerhaken (1) drücken und die Lochleiste (2) aus dem Haken ziehen

11.3 Schnellabwurf

WARNUNG

Im Moment einer sich anbahnenden Gefahr muss das Gerät schnell abgeworfen werden. Zum Abwurf wie in "Gerät am Traggurt aushängen" vorgehen. Schnelles Absetzen des Gerätes üben. Beim Üben das Gerät nicht auf den Boden werfen, um Beschädigungen zu vermeiden.

Das Abstreifen des Doppelschultergurtes von den Schultern üben.

12 Gerät ausbalancieren

12.1 FS 260

12.1.1 Pendellagen

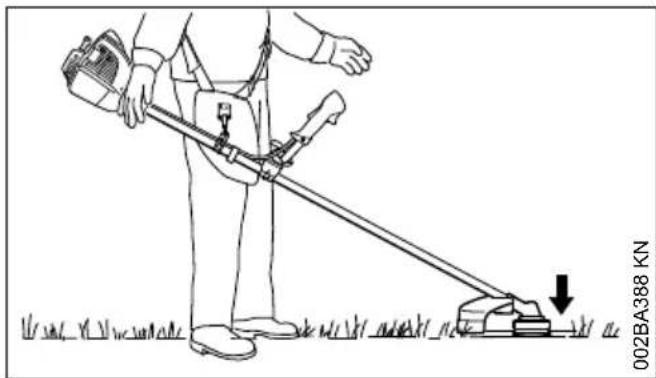

002BA388 KN

Mähköpfe, Grasschneideblätter, Dickichtmesser, Häckselmesser und Kreissägeblätter sollen leicht auf dem Boden aufliegen.

Zum Erreichen der Pendellage folgende Schritte ausführen:

12.1.2 Gerät auspendeln

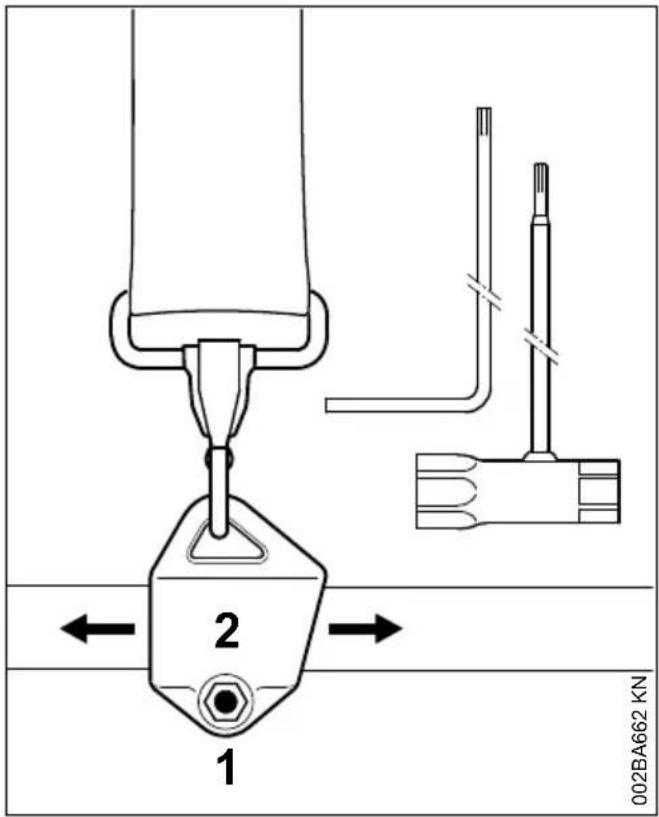

002BA662 KN 1 2

- Schraube (1) lösen - Tragöse (2) verschieben – Schraube leicht anziehen – Gerät auspendeln lassen – Pendellage prüfen

Ist die richtige Pendellage erreicht:

▶ Schraube an der Tragöse festziehen

12.2 FS 360

Abhängig vom angebauten Schneidwerkzeug wird das Gerät unterschiedlich ausbalanciert.

- am Traggurt hängendes Motorgerät auspendeln lassen – Einhängepunkt bei Bedarf verändern

12.2.1 Pendellagen

6BA009 KN

Mähköpfe, Grasschneideblätter, Dickichtmesser und Häckselmesser sollen leicht auf dem Boden aufliegen.

6BA010 KN

Kreissägeblätter sollen ca. 20 cm über dem Boden "schweben".

13 Motor starten / abstellen

13.1 Bedienungselemente

STOP 1 2 3 002BA483 KN

1 Gashebelsperre
2 Gashebel
3 Stopptaster – mit den Stellungen für Betrieb und Stopp. Zum Ausschalten der Zündung muss der Stopptaster (STOP) gedrückt werden.

13.1.1 Funktion des Stopptasters und der Zündung

Der nicht betätigte Stopptaster befindet sich in der Stellung Betrieb: Die Zündung ist eingeschaltet – der Motor ist startbereit und kann angeworfen werden. Wird der Stopptaster betätigt, wird die Zündung ausgeschaltet. Nach dem Stillstand des Motors wird die Zündung automatisch wieder eingeschaltet.

13.2 Motor starten

4 9926BA006 KN

- Balg (4) der Kraftstoffhandpumpe mindestens 5 mal drücken – auch wenn der Balg mit Kraftstoff gefüllt ist

13.2.1 Kalter Motor (Kaltstart)

5 9926BA007 KN

▶ Startklappenhebel (5) am Rand (Pfeile) eindrücken und dann auf ✉ drehen

Diese Stellung auch benutzen, wenn der Motor schon gelaufen, aber noch kalt ist.

13.2.2 Heißer Motor (Heißstart)

Der Motor hat seine Betriebstemperatur erreicht, wird gestoppt und wird nach mehr als 5 Minuten wieder gestartet.

5 9926BA008 KN

▶ Startklappenhebel (5) am Rand (Pfeile) eindrücken und dann auf ✉ drehen

13.2.3 Anwerfen

▶ das Gerät sicher auf den Boden legen: Die Schutzplatte am Motor und der Schutz für das Schneidwerkzeug bilden die Auflage
- falls vorhanden: Transportschutz am Schneidwerkzeug entfernen

Das Schneidwerkzeug darf weder den Boden, noch irgendwelche Gegenstände berühren – Unfallgefahr!

• sicheren Stand einnehmen – Möglichkeiten: stehend, gebückt oder kniend.
• das Gerät mit der linken Hand fest an den Boden drücken – dabei weder den Gashebel, die Gashebelsperre noch den Stopptaster berühren – der Daumen befindet sich unter dem Lüftergehäuse

HINWEIS

Nicht den Fuß auf den Schaft stellen oder darauf knien!

6BA012 KN

▶ mit der rechten Hand den Anwerfgriff fassen Eine weitere Möglichkeit:

Bei warmem Motor und das Gerät hängt am Traggurt.

▶ Gerät mit der rechten Hand am Schaft, Griffstütze oder Griffrohr fassen und fest halten
▶ Gerät hinter dem Rücken auf die linke Körperseite drücken
▶ mit der linken Hand den Anwerfgriff fassen

Bei beiden Möglichkeiten:
▶ Anwerfgriff gleichmäßig durchziehen

HINWEIS

Seil nicht bis zum Seilende herausziehen – Bruchgefahr!

Anwerfgriff nicht zurückschnellen lassen – entgegen der Ausziehrichtung zurückführen, damit sich das Anwerfseil richtig aufwickeln kann
▶ anwerfen bis der Motor läuft

13.2.4 Sobald der Motor läuft

- Gashebelsperre drücken und Gas geben – der Startklappenhebel springt in die Stellung für Betrieb I – nach einem Kaltstart den Motor mit einigen Lastwechseln warmfahren

WARNING

Bei richtig eingestelltem Vergaser darf sich das Schneidwerkzeug im Motorleerlauf nicht drehen!

Das Gerät ist einsatzbereit.

14 Gerät transportieren deutsch

13.3 Motor abstellen

- Stopptaster betätigen – der Motor stoppt – den Stopptaster loslassen – der Stopptaster federt zurück

13.4 Weitere Hinweise zum Starten

Bei sehr niedrigen Temperaturen

▶ Bei Bedarf den Motor auf Winterbetrieb umstellen, siehe "Winterbetrieb"
▶ bei stark abgekühltem Motorgerät (Reifbildung) nach dem Starten den Motor mit erhöhter Leerlaufdrehzahl (Schneidwerkzeug dreht sich mit!) auf Betriebstemperatur bringen

Der Motor geht in der Stellung für Kaltstart oder beim Beschleunigen aus.

- Startklappenhebel auf × stellen – weiter anwerfen bis der Motor läuft

Der Motor startet nicht in der Stellung für Heißstart

- Startklappenhebel auf stellen – weiter anwerfen bis der Motor läuft

Der Motor springt nicht an

• prüfen, ob alle Bedienungselemente richtig eingestellt sind
• prüfen, ob Kraftstoff im Tank ist, ggf. auffüllen
• prüfen, ob der Zündkerzenstecker fest aufgesteckt ist
  ▶ Startvorgang wiederholen

Der Motor ist abgesoffen

- Startklappenhebel auf I stellen – weiter anwerfen bis der Motor läuft

13.5 Der Tank wurde restlos leerge- fahren

Empfehlung: nach dem Betanken die folgenden Schritte unabhängig von den Betriebszuständen des Motors ausführen, bevor der Tank leergefahren wurde.

▶ Startklappenhebel auf ✉ drehen
▶ weiter im Abschnitt "Motor starten" und den Motor erneut wie bei "Kalter Motor (Kaltstart)" starten

14 Gerät transportieren

14.1 Transportschutz verwenden

Die Art des Transportschutzes ist abhängig von der Art des Metall-Schneidwerkzeuges im Lieferumfang des Motorgeräts. Transportschutze sind auch als Sonderzubehör erhältlich.

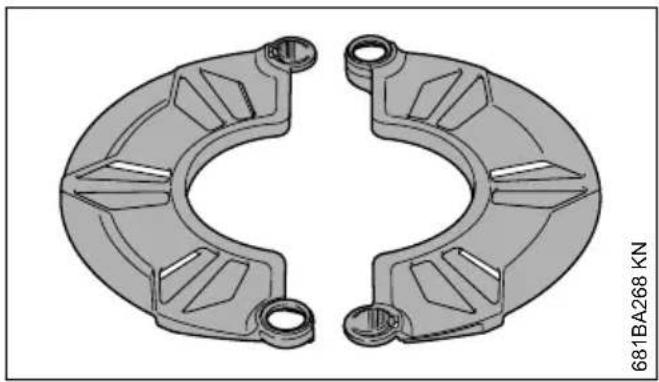

14.2 Grasschneiderblätter 230 mm

deutsch 14 Gerät transportieren

14.3 Grasschneideblätter bis 260 mm

▶ Spannbügel am Transportschutz einhängen
▶ Spannbügel nach innen schwenken

14.4 Kreissägeblätter

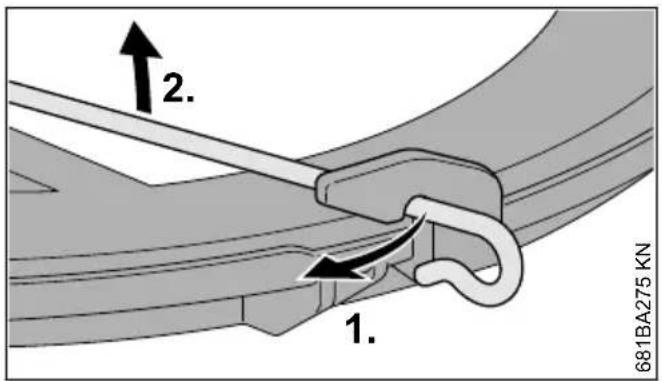

1. 2. 681BA275 KN

▶ Spannbügel am Transportschutz aushängen
▶ Spannbügel nach außen schwenken

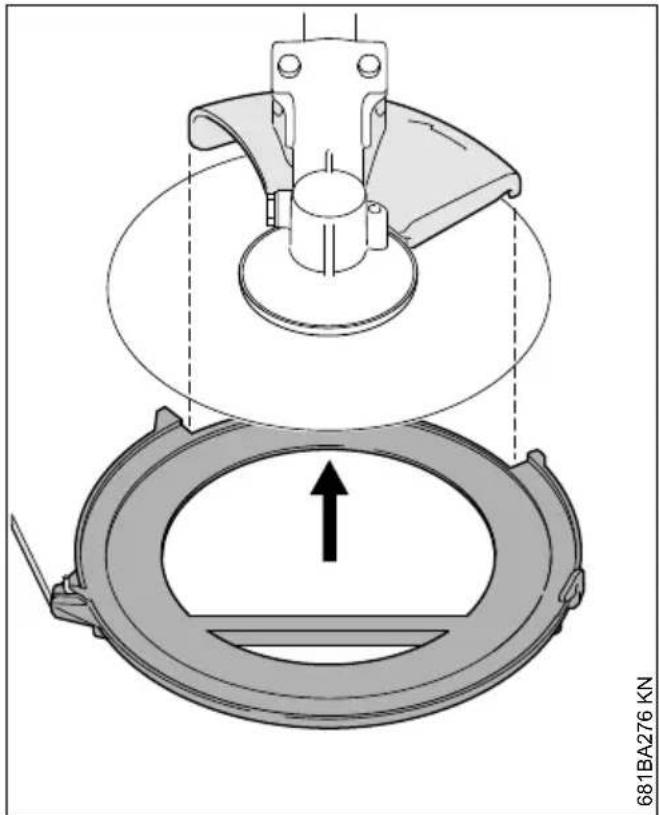

• Transportschutz von unten am Schneidwerkzeug anlegen

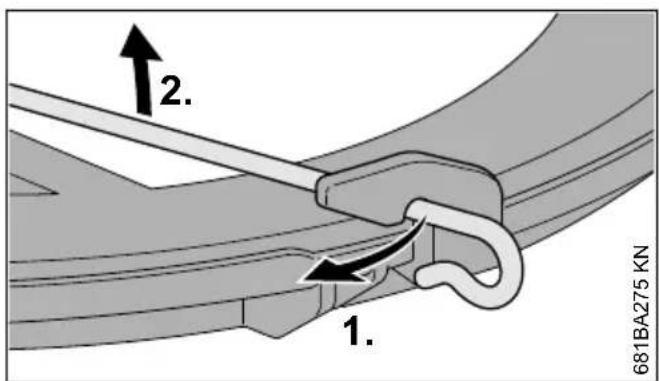

2. 1. 681BA275 KN

2. 1. 681BA275 KN

▶ Spannbügel am Transportschutz aushängen

▶ Spannbügel nach außen schwenken
- Transportschutz von unten am Schneidwerkzeug anlegen, dabei darauf achten, dass der Anschlag mittig in der Aussparung liegt

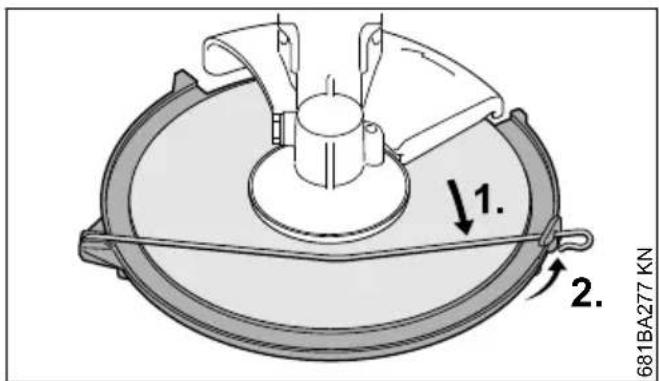

1. 2. 681BA277 KN

▶ Spannbügel nach innen schwenken
▶ Spannbügel am Transportschutz einhängen

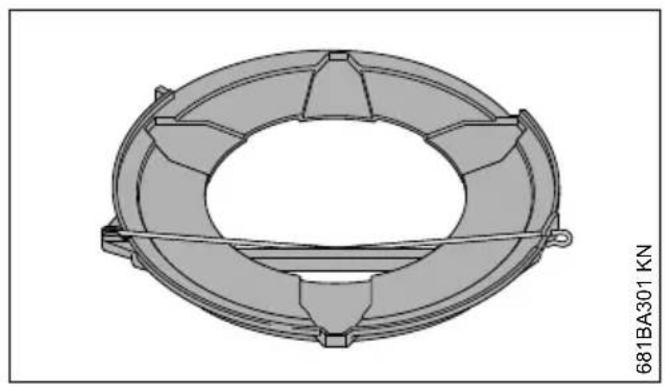

14.5 Universal-Transportschutz

▶ Spannbügel am Transportschutz aushängen und nach außen schwenken

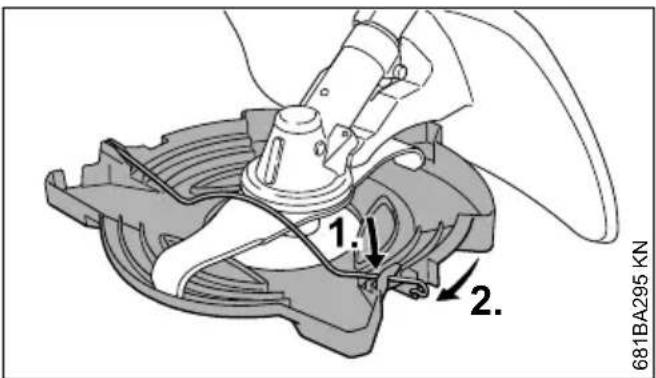

1.1 2. 681BA295 KN

• Transportschutz von unten am Schneidwerkzeug wie im Bild anlegen
• Spannbügel am Haken des Transportschutzes einhängen

15 Betriebshinweise

15.1 Während der ersten Betriebszeit

Das fabrikneue Gerät bis zur dritten Tankfüllung nicht unbelastet im hohen Drehzahlbereich betreiben, damit während der Einlaufphase keine zusätzlichen Belastungen auftreten. Während der Einlaufphase müssen sich die bewegten Teile aufeinander einspielen – im Triebwerk besteht ein höherer Reibungswiderstand. Der Motor erreicht seine maximale Leistung nach einer Laufzeit von 5 bis 15 Tankfüllungen.

15.2 Während der Arbeit

Nach längerem Volllastbetrieb den Motor noch kurze Zeit im Leerlauf laufen lassen, bis die größere Wärme durch den Kühlluftstrom abgeführt ist, damit die Bauteile am Triebwerk (Zündanlage, Vergaser) nicht durch einen Wärmestau extrem belastet werden.

15.3 Nach der Arbeit

Bei kurzzeitigem Stillsetzen: Motor abkühlen lassen. Gerät mit leerem Kraftstofftank an einem

deutsch 16 Luftfilter

trockenen Ort, nicht in der Nähe von Zündquellen, bis zum nächsten Einsatz aufbewahren. Bei längerer Stilllegung – siehe "Gerät aufbewahren".

16 Luftfilter

16.1 Basisinformationen

Die Filterstandzeiten sind sehr lang.

Den Filterdeckel nicht abnehmen und den Luftfilter nicht wechseln, solange kein spürbarer Leistungsverlust vorliegt.

Verschmutzte Luftfilter vermindern die Leistung des Motors, erhöhen den Verbrauch von Kraftstoff und erschweren das Anwerfen.

16.2 Luftfilter wechseln

Nur wenn die Motorleistung spürbar nachlässt

▶ Startklappenhebel auf 📄 drehen

1 9926BA061 KN

▶ Befestigungsschrauben (1) lösen

2 3 9926BA062 KN

- Filterdeckel (2) abziehen - Innenseite des Filterdeckels und Umgebung des Filters (3) von grobem Schmutz befreien

Der Filter (3) filtert über gefaltetes Papier.

▶ Filter (3) abnehmen und prüfen – bei Verschmutzung oder Beschädigung von Papier oder Filterrahmen ersetzen
▶ neuen Filter entpacken

HINWEIS

Den Filter bis zum Einsetzen weder biegen noch knicken, sonst kann er beschädigt werden – beschädigte Filter nicht verwenden!

▶ Filter in das Filtergehäuse setzen
▶ Filterdeckel anbauen

Nur hochwertige Luftfilter verwenden, damit der Motor vor dem Eindringen von abrasivem Staub geschützt ist.

STIHL empfiehlt nur STIHL Original-Luftfilter zu verwenden. Der hohe Qualitätsstandard dieser Teile sorgt für störungsfreien Betrieb, eine lange Lebensdauer der Triebwerks und sehr lange Filterstandzeiten.

16.3 Filtereinsatz für den Winterbetrieb

Wartung und Pflege des besonderen Filtereinsatzes für den Winterbetrieb sind im Kapitel "Winterbetrieb" beschrieben.

17 Vergaser einstellen

H L LA 9926BA015 KN

Der Vergaser des Gerätes ist ab Werk so abgestimmt, dass dem Motor in allen Betriebszuständen ein optimales Kraftstoff-Luft-Gemisch zugeführt wird.

17.1 Leerlaufdrehzahl einstellen

Motor bleibt im Leerlauf stehen

▶ Leerlaufanschlagschraube (LA) langsam im Uhrzeigersinn drehen, bis der Motor gleichmäßig läuft

Schneidwerkzeug dreht sich im Leerlauf mit

▶ Leerlaufanschlagschraube (LA) langsam entgegen dem Uhrzeigersinn drehen, bis sich das Schneidwerkzeug nicht mehr dreht

18 Winterbetrieb

18.1 Bei Temperaturen unter +10 °C

Vergaser vorwärmen

Durch Umstellen eines Schiebers wird neben Kaltluft aus der Umgebung des Zylinders auch Warmluft angesaugt, um die Vereisung des Vergasers zu verhindern.

9926BA016 KN 1 2

Ein Pfeil an der Haube (1) zeigt die Einstellung des Schiebers (2) für Sommer- oder Winterbetrieb. Bedeutung der Symbole:

▶ Schraube (3) am Schieber herausdrehen und abnehmen
▶ Schieber (2) aus der Haube ziehen
▶ Schieber (2) aus der Sommerstellung in die Winterstellung drehen und wieder einsetzen

▶ Schraube (3) durch den Schieber in die Haube drehen

18.2 Bei Temperaturen zwischen +10 °C und +20 °C

Das Gerät kann in diesem Temperaturbereich normalweise mit dem Schieber (2) in der Sommerstellung betrieben werden. Die Stellung des Schiebers nach Bedarf umstellen.

18.3 Bei Temperaturen über +20 °C

2 9926BA018 KN

▶ Schieber (2) unbedingt wieder in die Sommerstellung bringen

HINWEIS

Bei Temperaturen über +20 °C nicht im Winterbetrieb arbeiten, sonst besteht die Gefahr von Motorlaufstörungen durch Überhitzung!

18.4 Bei Temperaturen unter -10 °C

Bei extrem winterlichen Bedingungen mit den folgenden Bedingungen

• Temperaturen unter -10 °C
• Pulver- oder Flugschnee

wird die Verwendung des "Satzes Abdeckplatte" empfohlen, der als Sonderzubehör lieferbar ist.

Je nach Ausführung des Tankverschlusses sind 2 verschiedene "Sätze Abdeckplatte" erhältlich.

5 2 4 9926BA063 KN

Die "Sätze Abdeckplatte" enthalten folgende Teile zum Umbau des Motorgerätes:

deutsch 19 Zündkerze

4 Abdeckplatte zum teilweisen Abdecken der Schlitze im Startergehäuse
5 Filtereinsatz aus Gewebe mit Kunststoff für den Luftfilter
- Beilageblatt, das den Umbau des Gerätes beschreibt

Zusätzlich für Geräte mit Tankverschluss mit Klappbügel:

– Runddichtring für den Tankverschluss

Nach dem Einbau des Satzes Abdeckplatte:

▶ Schieber (2) auf Winterbetrieb stellen

18.5 Bei Temperaturen über -10 °C

Das Motorgerät wieder umbauen und die Teile des Satzes Abdeckplatte durch die Teile für den Sommerbetrieb ersetzen

Hinweis für Geräte mit Tankverschluss mit Klappbügel: Der mit dem "Satz Abdeckplatte" am Tankverschluss eingebaute Runddichtring kann am Gerät bleiben.

Je nach Umgebungstemperatur:

▶ Schieber (2) auf Sommer- oder Winterbetrieb stellen

18.6 Luftfilter reinigen

▶ Befestigungsschrauben im Filterdeckel lösen
▶ Filterdeckel abziehen
▶ Innenseite des Filterdeckels und Umgebung des Filters (5) von grobem Schmutz befreien
▶ Filter (5) ausklopfen oder mit Druckluft von innen nach außen ausblasen

Bei hartnäckiger Verschmutzung oder verklebtem Filtergewebe:

▶ Filter in sauberer, nicht entflammbarer Reinigungsflüssigkeit (z. B. warmes Seifenwasser) auswaschen und trocknen

Ein beschädigter Filter muss ersetzt werden.

19 Zündkerze

▶ bei ungenügender Motorleistung, schlechtem Starten oder Leerlaufstörungen zuerst die Zündkerze prüfen
- nach ca. 100 Betriebsstunden die Zündkerze ersetzen – bei stark abgebrannten Elektroden auch schon früher – nur von STIHL freigegebene, entstörte Zündkerzen verwenden – siehe "Technische Daten"

19.1 Zündkerze ausbauen

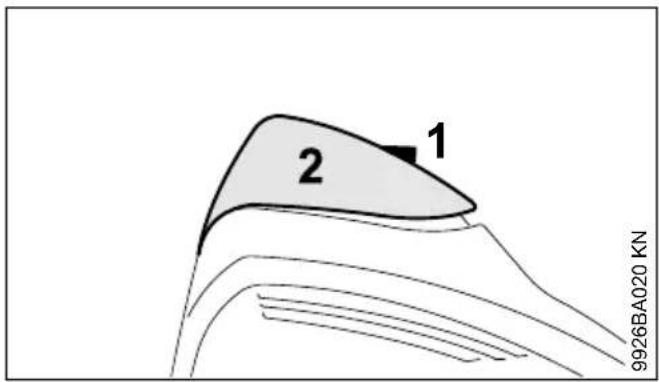

1 2 9926BA020 KN

▶ Schraube (1) in der Kappe (2) so lange drehen, bis der Schraubenkopf aus der Kappe (2) herausragt und die Kappe vorne abgehoben werden kann.

2 3 9926BA021 KN

• Kappe (2) vorne anheben und zum Ausrasten nach hinten schieben
  ▶ Kappe ablegen
  ▶ Zündkerzenstecker (3) abziehen
  ▶ Zündkerze herausdrehen

19.2 Zündkerze prüfen

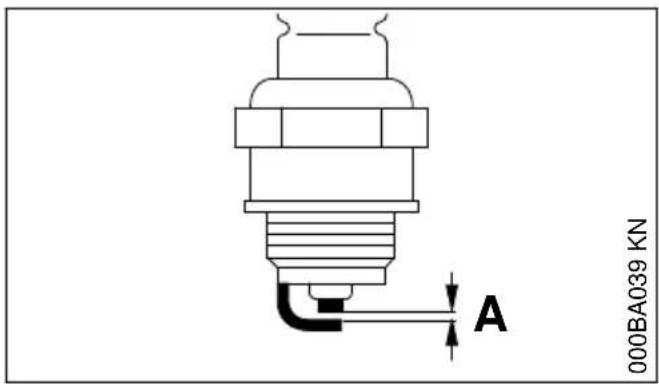

000BA039 KN A

▶ verschmutzte Zündkerze reinigen
- Elektrodenabstand (A) prüfen und falls notwendig nachstellen, Wert für Abstand – siehe "Technische Daten"
- Ursachen für die Verschmutzung der Zündkerze beseitigen

Mögliche Ursachen sind:

• zu viel Motoröl im Kraftstoff
• verschmutzter Luftfilter

20 Motorlaufverhalten deutsch

- ungünstige Betriebsbedingungen

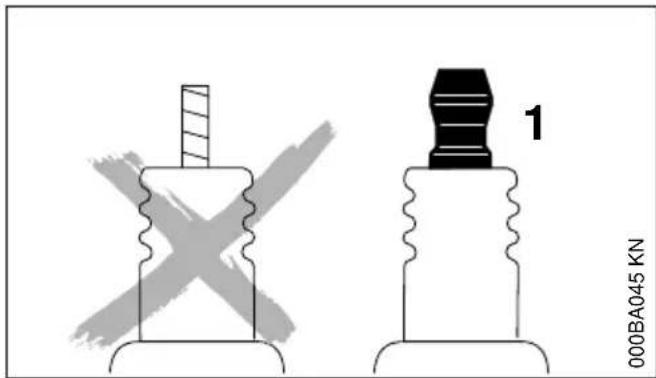

1 000BA045 KN

WARNUNG

Bei nicht festgezogener oder fehlender Anschlussmutter (1) können Funken entstehen. Falls in leicht brennbarer oder explosiver Umgebung gearbeitet wird, können Brände oder Explosionen entstehen. Personen können schwer verletzt werden oder Sachschaden kann entstehen.

- entstörte Zündkerzen mit fester Anschlussmutter verwenden

19.3 Zündkerze einbauen

▶ Zündkerze eindrehen
- Zündkerzenstecker fest auf die Zündkerze drücken

Zündkerzenstecker so ausrichten, dass das Zündkabel zur oberen linke Ecke (Pfeil) zeigt

1 2 3 4 9926BA022 KN

• Kappe (1) von hinten und leicht schräg an der Haube ansetzen, dabei die Nase (2) in die Öffnung (3) der Haube drücken.
• Kappe vorne auf die Haube schwenken, die Schraube (4) einschrauben und festziehen

20 Motorlaufverhalten

Ist nach Wartung des Luftfilters, korrekten Einstellungen von Vergaser und Gaszug das Motorlaufverhalten unbefriedigend, kann die Ursache auch am Schalldämpfer liegen.

Beim Fachhändler den Schalldämpfer auf Verschmutzung (Verkokung) überprüfen lassen!

STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen.

21 Gerät aufbewahren

Bei Betriebspausen ab ca. 30 Tagen

• Kraftstofftank an gut belüftetem Ort entleeren und reinigen
• Kraftstoff vorschriften- und umweltgerecht entsorgen
  ▶ Falls eine Kraftstoffhandpumpe vorhanden ist: Kraftstoffhandpumpe mindestens 5 mal drücken
  ▶ Motor starten und den Motor so lange im Leerlauf laufen lassen, bis der Motor ausgeht
  ▶ Schneidwerkzeug abnehmen, reinigen und prüfen. Metall-Schneidwerkzeuge mit Schutzöl behandeln.
  ▶ Gerät gründlich säubern
• Gerät an einem trockenen und sicheren Ort aufbewahren – vor unbefugter Benutzung (z. B. durch Kinder) schützen

22 Metall-Schneidwerkzeuge schärfen

• Schneidwerkzeuge bei geringer Abnutzung mit einer Schärffteile (Sonderzubehör) – bei starker Abnutzung und Scharten mit einem Schleifgerät schärfen oder vom Fachhändler durchführen lassen – STIHL empfiehlt den STIHL Fachhändler
• Oft schärfen, wenig wegnehmen: für das einfache Nachschärfen genügen meist zwei bis drei Feilenstriche

1 1 2 2 1 1 2 002BA083 KN

- Messerflügel (1) gleichmäßig schärfen – den Umriss des Stammblattes (2) nicht verändern

Weitere Schärfhinweise befinden sich auf der Verpackung des Schneidwerkzeuges. Deshalb die Verpackung aufbewahren.

22.1 Auswuchten

ca. 5 mal nachschärfen, dann Schneidwerkzeuge mit dem STIHL Auswuchtgerät (Sonderzubehör) auf Unwucht prüfen und auswuchten oder vom Fachhändler durchführen lassen – STIHL empfiehlt den STIHL Fachhändler

23 Mähkopf warten

23.1 Motorgerät ablegen

- Motor abstellen - Motorgerät so ablegen, dass die Aufnahme für das Schneidwerkzeug nach oben zeigt

23.2 Mähfaden erneuern

Vor dem Erneuern des Mähfadens den Mähkopf unbedingt auf Verschleiß prüfen.

WARNUNG

Sind starke Verschleißspuren sichtbar, muss der Mähkopf komplett ersetzt werden.

Der Mähfaden wird nachfolgend kurz "Faden" genannt.

Im Lieferumfang des Mähkopfes befindet sich eine bebilderte Anleitung, die das Erneuern von Fäden zeigt. Deshalb die Anleitung für den Mähkopf gut aufbewahren.

▶ Bei Bedarf den Mähkopf abbauen

23.3 Mähfaden nachstellen

STIHL SuperCut

Faden wird automatisch nachgestellt, wenn der Faden mind. 6 cm (2 1/2 in.) lang ist – durch das Messer am Schutz werden überlange Fäden auf optimale Länge gekürzt.

STIHL AutoCut

• Gerät mit laufendem Motor über eine Rasenfläche halten – der Mähkopf muss sich dabei drehen
• Mähkopf auf den Boden tippen – Faden wird nachgestellt und durch das Messer am Schutz auf die richtige Länge abgeschnitten

Mit jedem Auftippen am Boden stellt der Mähkopf Faden nach. Deshalb während der Arbeit die Schnittleistung des Mähkopfes beobachten. Wird der Mähkopf zu häufig auf den Boden getippt, werden ungenutzte Stücke vom Mähfaden am Messer abgeschnitten.

Die Nachstellung erfolgt nur, wenn beide Fadenenden mindestens noch 2,5 cm (1 in.) lang sind.

STIHL TrimCut

WARNUNG

Zum Nachstellen des Fadens mit der Hand unbedingt den Motor abstellen – sonst besteht Verletzungsgefahr!

• Spulengehäuse hochziehen – entgegen dem Uhrzeigersinn drehen – ca. 1/6 Umdrehung – bis zur Raststellung – und wieder zurückfedern lassen
  ▶ Fadenenden nach außen ziehen

24 Prüfung und Wartung durch den Benutzer deutsch

Den Vorgang bei Bedarf wiederholen bis beide Fadenenden das Messer am Schutz erreichen.

Eine Drehbewegung von Raste zu Raste gibt ca. 4 cm (1 1/2 in.) Faden frei.

23.4 Mähfaden ersetzen

STIHL PolyCut

In den Mähkopf PolyCut kann an Stelle der Schneidmesser auch ein abgelängter Faden eingehängt werden.

Zum Bestücken des Mähkopfes mit der Hand unbedingt den Motor abstellen – sonst besteht Verletzungsgefahr!

- Mähkopf nach der mitgelieferten Anleitung mit abgelängten Fäden bestücken

23.5 Messer ersetzen

Vor dem Ersetzen der Schneidmesser den Mähkopf unbedingt auf Verschleiß prüfen.

WARNUNG

Sind starke Verschleißspuren sichtbar, muss der Mähkopf komplett ersetzt werden.

Die Schneidmesser werden nachfolgend kurz "Messer" genannt.

Im Lieferumfang des Mähkopfes befindet sich eine bebilderte Anleitung, die das Erneuern von Messern zeigt. Deshalb die Anleitung für den Mähkopf gut aufbewahren.

WARNUNG

Zum Bestücken des Mähkopfes mit der Hand unbedingt den Motor abstellen – sonst besteht Verletzungsgefahr!

▶ Mähkopf abbauen
- Messer erneuern, wie in bebilderter Anleitung gezeigt
▶ Mähkopf wieder anbauen

24 Prüfung und Wartung durch den Benutzer

24.1 Klemmstelle für das Griffrohr

1 2 6BA021 KN

▶ in zeitlich regelmäßigen Abständen die Beweglichkeit des Griffrohres (1) in den Klemmschalen (2) prüfen

Das Griffrohr lässt sich nur schwergängig bewegen

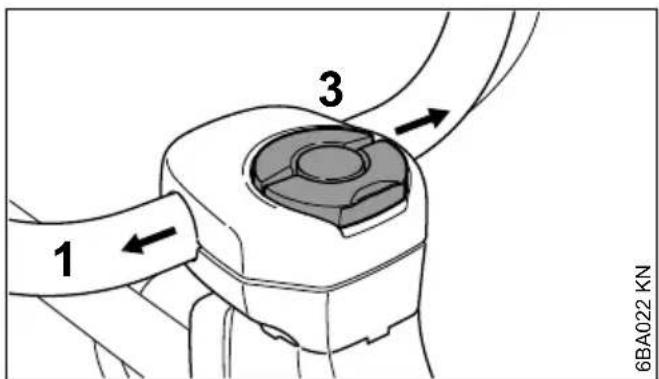

1 3 6BA022 KN

▶ Knebelschraube (3) nur soweit lösen, dass sich das Griffrohr bewegen lässt
- Griffrohr (1) seitlich aus dem Klemmbereich schieben
▶ Lappen mit einer sauberen, nicht entflammbaren Reinigungsflüssigkeit tränken – kein öl- und fetthaltiges Mittel verwenden
- mit dem getränkten Lappen den gesamten Klemmbereich des Griffrohres gründlich reinigen
- Griffrohr ausrichten und wieder mit der Knebelschraube befestigen

Das Griffrohr kann nicht fest geklemmt werden

- wie im Abschnitt "Das Griffrohr ist schwergängig" beschrieben das Griffrohr von den Klemmschalen lösen

Klemmbereiche am Griffrohr und in den Klemmschalen entfetten
- Griffrohr ausrichten und wieder mit der Knebelschraube befestigen

25 Prüfung und Wartung durch den Fachhändler

25.1 Wartungsarbeiten

STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen.

25.2 Kraftstoff-Saugkopf im Tank

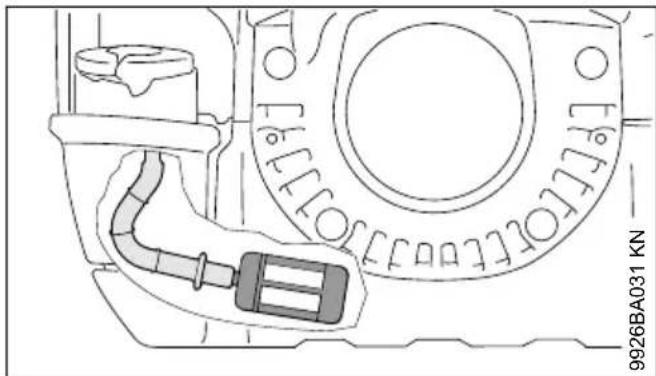

9926BA031 KN

▶ Saugkopf im Kraftstofftank jährlich prüfen und bei Bedarf wechseln lassen

Der Saugkopf soll im Tank in einem in der Abbildung gezeigten Bereich liegen.

25.3 Antivibrationselemente

FS 260

9926BA033 KN

Zwischen Motoreinheit und Schaft ist ein Gummielement zur Schwingungsdämpfung eingebaut. Bei erkennbarem Verschleiß oder spürbar ständig erhöhten Vibrationen prüfen lassen.

FS 360

6BA015 KN

Zwischen Motoreinheit und Schaft sind vier Antivibrationselemente (Pfeile) zur Schwingungs-dämpfung eingebaut. Bei spürbar ständig erhöhten Vibrationen prüfen lassen.

Beide Schwingspalte (Pfeile) des Antivibrations systems sind ab Werk auf ein festes Maß eingestellt und sind gleich breit. Sollten sich beide Schwingspalte maßlich stark unterscheiden und/oder ein Schwingspalt geschlossen sein, dann unbedingt das Antivibrationssystem vom Fachhändler instandsetzen lassen.

25.4 Verschleißschutz am AV-Gehäuse FS 360

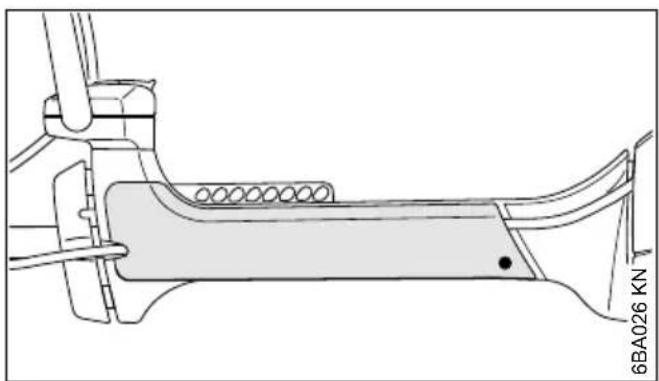

Seitlich am Gehäuse für das Antivibrationssystem befindet sich ein einfach zu wechselnder Verschleißschutz. Während der Arbeit kann der Schutz durch Bewegungen des Gerätes an der Seitenplatte des Traggurtes verschleßen und bei Bedarf gewechselt werden.

26 Wartungs- und Pflegehinweise

Die Angaben beziehen sich auf normale Einsatzbedingungen. Bei erschwerten Bedingungen (starker Staubanfall etc.) und längeren täglichen Arbeitszeiten die angegebenen Intervalle entsprechend verkürzen.		vor Arbeitsbeginn	nach Arbeitsende bzw. täglich nach jeder Tankfüllung	wöchentlich	monatlich	jährlich	bei Störung	bei Beschädigung	bei Bedarf
Komplette Maschine Sichtprüfung (Zustand, Dichtheit)		X X
		reinigen X
		Beschädigte Teile ersetzen	X X
Bedienungsgriff Funktionsprüfung XX
Luftfilter, Papierfilter Sichtprüfung XX
		ersetzen1)						X
Luftfilter, Gewebefilter aus Kunststoff		Sichtprüfung XX
		reinigen X
		ersetzen XX
Kraftstofftank reinigen XX		X
Kraftstoffhandpumpe (falls vorhanden)		prüfen	X
		instandsetzen2)		X
Saugkopf im Kraftstoff-tank		prüfen2)					X
		ersetzen2)				XX
Vergaser		Leerlauf prüfen, das Schneidwerkzeug darf sich nicht mitdrehen	X		X
		Leerlauf einstellen							X
Zündkerze		Elektrodenabstand einstellen					X
		alle 100 Betriebsstunden ersetzen
Ansaugöffnung für Kühl-luft		Sichtprüfung		X
		reinigen X
Zylinderrippen		reinigen2)				X
Zugängliche Schrauben und Muttern (außer Einstellschrauben)		nachziehen3)							X
Antivibrationselemente		Sichtprüfung4)	X				XX
		ersetzen2)						X
Schneidwerkzeug		Sichtprüfung	XX
		ersetzen X
		Festsitz prüfen	XX
Metall-Schneidwerkzeug		schärfen	X						X
Die Angaben beziehen sich auf normale Einsatzbedingungen. Bei erschwerten Bedingungen (starker Staubanfall etc.) und längeren täglichen Arbeitszeiten die angegebenen Intervalle entsprechend verkürzen.		vor Arbeitsbeginn	nach Arbeitsende bzw. täglich nach jeder Tankfüllung	wöchentlich	monatlich	jährlich	bei Störung	bei Beschädigung	bei Bedarf
Sicherheitsaufkleber ersetzen X
1)nur wenn die Motorleistung spürbar nachlässt2)durch Fachhändler, STIHL empfiehlt den STIHL Fachhändler3)Schrauben für den Schalldämpfer nach einer Laufzeit von 10 bis 20 Stunden nach der ersten Inbetriebnahme fest anziehen4)siehe im Kapitel "Prüfung und Wartung durch den Fachhändler", Abschnitt "Antivibrationselemente"

27 Verschleiß minimieren und Schäden vermeiden

Einhalten der Vorgaben dieser Gebrauchsanleitung vermeidet übermäßigen Verschleiß und Schäden am Gerät.

Benutzung, Wartung und Lagerung des Gerätes müssen so sorgfältig erfolgen, wie in dieser Gebrauchsanleitung beschrieben.

Alle Schäden, die durch Nichtbeachten der Sicherheits-, Bedienungs- und Wartungshinweise verursacht werden, hat der Benutzer selbst zu verantworten. Dies gilt insbesondere für:

• nicht von STIHL freigegebene Änderungen am Produkt
• die Verwendung von Werkzeugen oder Zubehör, die nicht für das Gerät zulässig, geeignet oder die qualitativ minderwertig sind
• nicht bestimmungsgemäße Verwendung des Gerätes
• Einsatz des Gerätes bei Sport- oder Wettbewerbs-Veranstaltungen
• Folgeschäden infolge der Weiterbenutzung des Gerätes mit defekten Bauteilen

27.1 Wartungsarbeiten

Alle im Kapitel "Wartungs- und Pflegehinweise" aufgeführten Arbeiten müssen regelmäßig durchgeführt werden. Soweit diese Wartungsarbeiten nicht vom Benutzer selbst ausgeführt werden können, ist damit ein Fachhändler zu beauftragen.

STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen

zu lassen. STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.

Werden diese Arbeiten versäumt oder unsachgemäß ausgeführt, können Schäden entstehen, die der Benutzer selbst zu verantworten hat. Dazu gehören u. a.:

• Schäden am Triebwerk infolge nicht rechtzeitig oder unzureichend durchgeführter Wartung (z. B. Luft- und Kraftstofffilter), falscher Vergaser-Einstellung oder unzureichender Reinigung der Kühlluftführung (Ansaugschlitze, Zylinderrippen)
• Korrosions- und andere Folgeschäden infolge unsachgemäßer Lagerung
  – Schäden am Gerät infolge Verwendung qualitativ minderwertiger Ersatzteile

27.2 Verschleißteile

Manche Teile des Motorgerätes unterliegen auch bei bestimmungsgemäßem Gebrauch einem normalen Verschleiß und müssen je nach Art und Dauer der Nutzung rechtzeitig ersetzt werden.

Dazu gehören u. a.:

– Schneidwerkzeuge (alle Arten)
- Befestigungsteile für Schneidwerkzeuge (Lauf-teller, Mutter, usw.)
– Schneidwerkzeugschutze
- Kupplung
- Filter (für Luft, Kraftstoff)
- Anwerfvorrichtung
- Gaszug
- Zündkerze
- Antivibrationselemente

28 Wichtige Bauteile deutsch

- Verschleißschutz am Gehäuse für die Antivibrationselemente

28 Wichtige Bauteile

FS 360 FS 260

1 Tankverschluss

2 Vergasereinstellschraube

3 Anwerfgriff

4 Schieber (Winterbetrieb)

5 Zündkerzenstecker

6 Schalldämpfer

7 Schutzplatte

8 Gashebel

9 Stopptaster

10 Gashebelsperre

11 Griffrohr

12 Klemmschraube

13 Lochleiste

14 Verschleißschutz

15 Startklappenhebel

16 Kraftstoffhandpumpe

17 Filterdeckel

18 Kraftstofftank

19 Tragöse

20 Gaszughalter

21 Griffstütze

# Maschinennummer

1 2 3 002BA412 KN

1 Mähkopf

2 Schutz (nur für Mähköpfe)

3 Messer

4 5 002BA417 KN

4 Metall-Mähwerkzeug

5 Schutz (nur für Metall-Mähwerkzeuge)

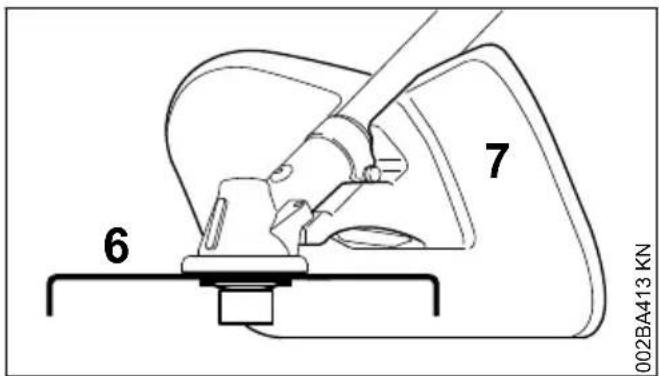

6 7 002BA413 KN

6 Häckselmesser

7 Häckselschutz (nur zum Häckseln mit Häckselmessern)

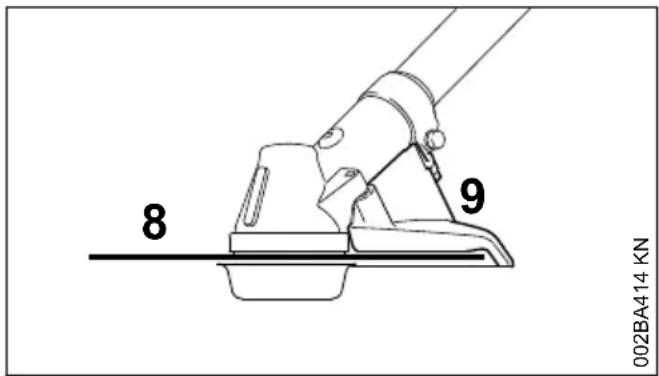

8 9 002BA414 KN

8 Kreissägeblatt
9 Anschlag (nur für Kreissägeblätter)

29 Technische Daten

29.1 Triebwerk

Einzylinder-Zweitaktmotor

29.1.1 FS 260, FS 260 C

Hubraum: 41,6 cm ^3

Zylinderbohrung: 42 mm

Kolbenhub: 30 mm

Leistung nach ISO 8893: 2,0 kW (2,7 PS) bei 9000 1/min

Leerlaufdrehzahl: 2800 1/min

Abregeldrehzahl (Nennwert): 12500 1/min

Max. Drehzahl der Abtriebs-9000 1/min

welle (Schneidwerkzeugan- trieb):

29.1.2 FS 360 C

Hubraum: 37,7 cm ^4

Zylinderbohrung: 40 mm

Kolbenhub: 30 mm

Leistung nach ISO 8893: 1,7 kW (2,3 PS) bei 8500 1/min

Leerlaufdrehzahl: 2800 1/min

Abregeldrehzahl (Nennwert): 12500 1/min

Max. Drehzahl der Abtriebs-9000 1/min

welle (Schneidwerkzeugan- trieb):

29.2 Zündanlage

Elektronisch gesteuerter Magnetzünder

Zündkerze (entstört): NGK CMR6H

Elektrodenabstand: 0,5 mm

29.3 Kraftstoffsystem

Lageunempfindlicher Membranvergaser mit integrierter Kraftstoffpumpe

Kraftstofftankinhalt: 750 cm ^3 (0,75 l)

29.4 Gewicht

unbetankt, ohne Schneidwerkzeug und Schutz

FS 260: 7,7 kg

FS 260 C-E: 7,8 kg

FS 360 C-E: 8,5 kg

29.5 Gesamtlänge

ohne Schneidwerkzeug

FS 260: 1685 mm

FS 260 C-E: 1685 mm

FS 360 C-E: 1790 mm

29.6 Ausstattungsmerkmale

C Hinweis auf Komfort-Merkmale

E ErgoStart

29.7 Schall- und Vibrationswerte

Zur Ermittlung der Schall- und Vibrationswerte werden bei FS-Geräten die Betriebszustände Leerlauf und nominelle Höchstdrehzahl zu gleichen Teilen berücksichtigt.

Weiterführende Angaben zur Erfüllung der Arbeitgeberrichtlinie Vibration 2002/44/EG siehe www.stihl.com/vib

29.7.1 Schalldruckpegel L poq nach ISO 22868

mit Mähkopf

FS 260: 102 dB(A)

FS 260 C: 101 dB(A)

FS 360 C: 99 dB(A)

mit Metall-Mähwerkzeug

FS 260: 100 dB(A)

FS 260 C: 100 dB(A)

FS 360 C: 98 dB(A)

29.7.2 Schallleistungspegel L w nach ISO 22868

mit Mähkopf

FS 260: 114 dB(A)

FS 260 C: 113 dB(A)

FS 360 C: 112 dB(A)

mit Metall-Mähwerkzeug

FS 260: 111 dB(A)

FS 260 C: 112 dB(A)

FS 360 C: 110 dB(A)

29.7.3 Vibrationswert a hv,eq nach ISO 22867

mit Mähkopf	Handgriff links	Handgriff rechts
FS 260:	5,8 m/s^2	5,7 m/s^2
FS 260 C:	5,8 m/s^2	5,7 m/s^2
FS 360 C:	2,5 m/s^2	2,0 m/s^2

mit Metall-Mähwerk-zeug	Handgriff links	Handgriff rechts
FS 260:	4,2 m/s ^2	4,6 m/s ^2
FS 260 C:	4,2 m/s ^2	4,6 m/s ^2
mit Metall-Mähwerk-zeugFS 360 C:	Handgriff links2,2 m/s ^2	Handgriffrechts1,8 m/s ^2

Für den Schalldruckpegel und den Schallleistungspegel beträgt der K-Wert nach RL 2006/42/EG = 2,0 dB(A); für den Vibrationswert beträgt der K-Wert nach RL 2006/42/EG = 2,0 m/s ^2 .

29.8 REACH

REACH bezeichnet eine EG Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien.

Informationen zur Erfüllung der REACH Verordnung (EG) Nr. 1907/2006 siehe www.stihl.com/reach

29.9 Abgas-Emissionswert

Der im EU-Typgenehmigungsverfahren gemessene CO₂-Wert ist unter www.stihl.com/co2 in den produktspezifischen Technischen Daten angegeben.

Der gemessene CO_2 -Wert wurde an einem repräsentativen Motor nach einem genormten Prüfverfahren unter Laborbedingungen ermittelt und stellt keine ausdrückliche oder implizite Garantie der Leistung eines bestimmten Motors dar.

Durch die in dieser Gebrauchsanleitung beschriebene bestimmungsgemäße Verwendung und Wartung, werden die geltenden Anforderungen an die Abgas-Emissionen erfüllt. Bei Veränderungen am Motor erlischt die Betriebserlaubnis.

30 Reparaturhinweise

Benutzer dieses Gerätes dürfen nur Wartungs- und Pflegearbeiten durchführen, die in dieser Gebrauchsanleitung beschrieben sind. Weitergehende Reparaturen dürfen nur Fachhändler ausführen.

STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen. STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.

Bei Reparaturen nur Ersatzteile einbauen, die von STIHL für dieses Gerät zugelassen sind oder technisch gleichartige Teile. Nur hochwertige Ersatzteile verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden am Gerät bestehen.

STIHL empfiehlt STIHL Original-Ersatzteile zu verwenden.

STIHL Original-Ersatzteile erkennt man an der STIHL Ersatzteilnummer, am Schriftzug

STIHL ^® und gegebenenfalls am STIHL Ersatzteilkennzeichen GI _® (auf kleinen Teilen kann das Zeichen auch allein stehen).

31 Entsorgung

Bei der Entsorgung die länderspezifischen Entsorgungsvorschriften beachten.

000BA073 KN

STIHL Produkte gehören nicht in den Hausmüll. STIHL Produkt, Akkumulator, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.

Aktuelle Informationen zur Entsorgung sind beim STIHL Fachhändler erhältlich.

32 EU-Konformitätserklärung

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Deutschland

erklärt in alleiniger Verantwortung, dass

Bauart: Freischneider

Fabrikmarke: STIHL

Typ: FS 260

FS 260 C

FS 260 C-E

FS 360 C

FS 360 C-E

Serienidentifizierung: 4147

Hubraum

alle FS 260: 41,6 cm ^3

alle FS 360: 37,7 cm ^4

den einschlägigen Bestimmungen der Richtlinien 2011/65/EU, 2006/42/EG, 2014/30/EU und 2000/14/EG entspricht und in Übereinstimmung mit den jeweils zum Produktionsdatum gültigen Versionen der folgenden Normen entwickelt und gefertigt worden ist:

EN ISO 11806-1, EN 55012, EN 61000-6-1

Zur Ermittlung des gemessenen und des garantierten Schallleistungspegels wurde nach Richtlinie 2000/14/EG, Anhang V, unter Anwendung der Norm ISO 10884 verfahren.

Gemessener Schallleistungspegel

FS 260: 114 dB(A)

FS 260 C: 113 dB(A)

FS 360 C: 112 dB(A)

Garantierter Schallleistungspegel

FS 260: 116 dB(A)

FS 260 C: 115 dB(A)

FS 360 C: 114 dB(A)

Aufbewahrung der Technischen Unterlagen:

ANDREAS STIHL AG & Co. KG

Produktzulassung

Das Baujahr und die Maschinennummer sind auf dem Gerät angegeben.

Waiblingen, 03.02.2020

ANDREAS STIHL AG & Co. KG

i. V.

J. Hoffmann

Dr. Jürgen Hoffmann

Abteilungsleiter Produktzulassung, -regulierung

CE

33 Anschriften

33.1 STIHL Hauptverwaltung

ANDREAS STIHL AG & Co. KG

Postfach 1771

71307 Waiblingen

33.2 STIHL Vertriebsgesellschaften

DEUTSCHLAND

STIHL Vertriebszentrale AG & Co. KG

Robert-Bosch-Straße 13

64807 Dieburg

Telefon: [phone]

ÖSTERREICH

STIHL Ges.m.b.H.

Fachmarktstraße 7

46 0458-743-7521-E

2334 Vösendorf

Telefon: [phone]

SCHWEIZ

STIHL Vertriebs AG

Isenrietstraße 4

8617 Mönchaltorf

Telefon: [phone]

TSCHECHISCHE REPUBLIK

Andreas STIHL, spol. s r.o.

Chrlická 753

664 42 Modřice

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Allemagne

ANDREAS STIHL AG & Co. KG

Produktzulassung

ANDREAS STIHL AG & Co. KG

P. O.

J. Hoffmann

Dr. Jürgen Hoffmann

ANDREAS STIHL AG & Co. KG

Postfach 1771

71307 Waiblingen

STIHL Vertriebszentrale AG & Co. KG

Robert-Bosch-Straße 13

64807 Dieburg

Telefon: [phone]

AUTRICHE

STIHL Ges.m.b.H.

Fachmarktstraße 7

2334 Vösendorf

Telefon: [phone]

SUISSE

STIHL Vertriebs AG

Isenrietstraße 4

8617 Mönchaltorf

Telefon: [phone]

RÉPUBLIQUE TCHÈQUE

Andreas STIHL, spol. s r.o.

Chrlická 753

664 42 Modřice

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Germania

ANDREAS STIHL AG & Co. KG

Produktzulassung

Waiblingen, 03.02.2020

ANDREAS STIHL AG & Co. KG

p.p.

J. Hoffmann

Dr. Jürgen Hoffmann
