MANUALE UTENTE HAVG5BF4S2B HAIER

Istruzioni per l'uso PIANI COTTURA

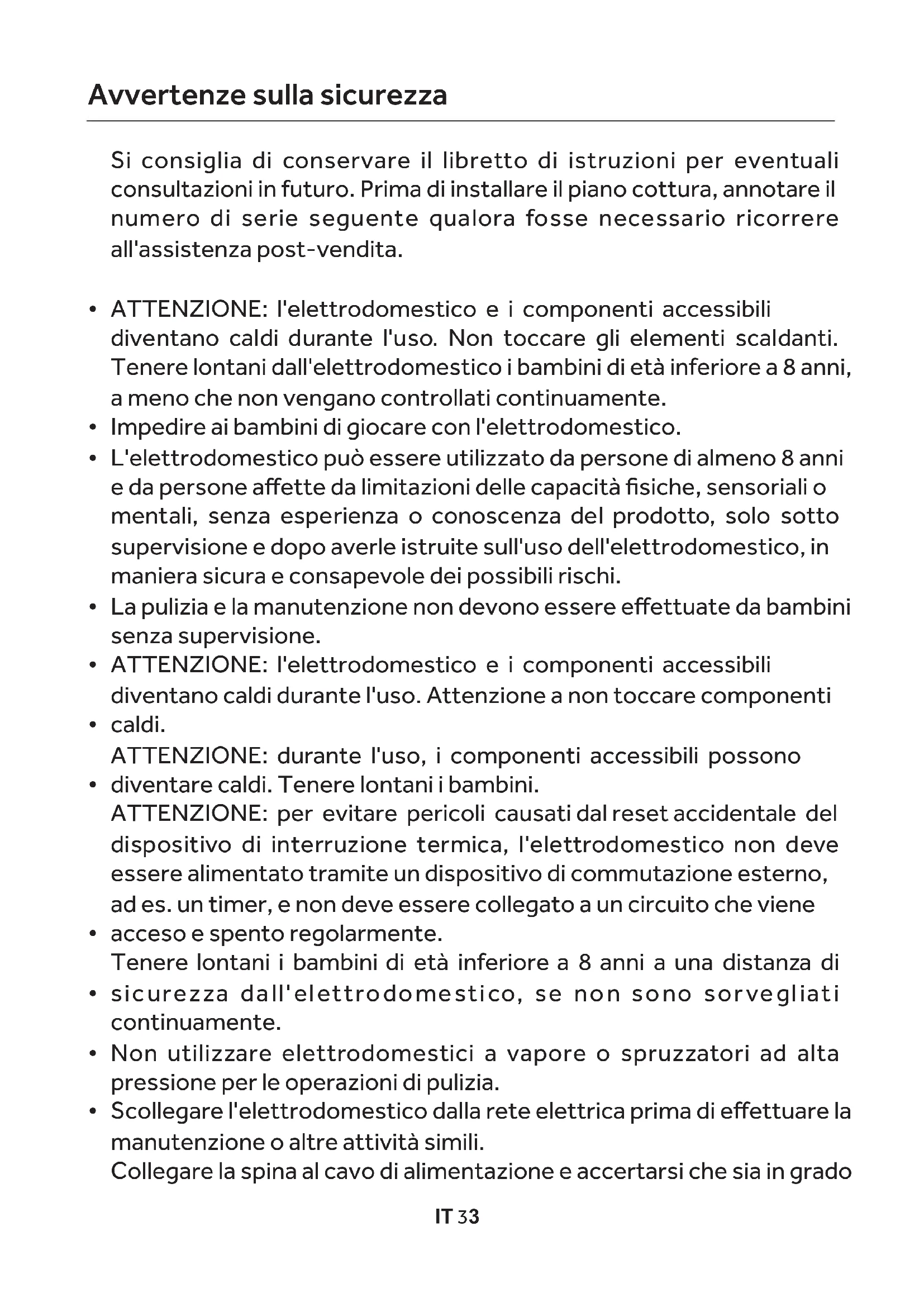

L'ENVIRONNEMENT Dans la mesure du possible, utilisez un couvercle pour couvrir la casserole. Réglez la flamme de sorte que celle-ci ne dépasse pas le fond de la casserole. FR 32IT 33 Si consiglia di conservare il libretto di istruzioni per eventuali consultazioni in futuro. Prima di installare il piano cottura, annotare il numero di serie seguente qualora fosse necessario ricorrere all'assistenza post-vendita. ATTENZIONE: l'elettrodomestico e i componenti accessibili diventano caldi durante l'uso. Non toccare gli elementi scaldanti. Tenere lontani dall'elettrodomestico i bambini di età inferiore a 8 anni, a meno che non vengano controllati continuamente. Impedire ai bambini di giocare con l'elettrodomestico. La pulizia e la manutenzione non devono essere effettuate da bambini senza supervisione. ATTENZIONE: l'elettrodomestico e i componenti accessibili diventano caldi durante l'uso. Attenzione a non toccare componenti caldi. ATTENZIONE: per evitare pericoli causati dal reset accidentale del dispositivo di interruzione termica, l'elettrodomestico non deve essere alimentato tramite un dispositivo di commutazione esterno, ad es. un timer, e non deve essere collegato a un circuito che viene acceso e spento regolarmente. Tenere lontani i bambini di età inferiore a 8 anni a una distanza di sicurezza dall'elettrodomestico, se non sono sorvegliati continuamente. ATTENZIONE: durante l'uso, i componenti accessibili possono diventare caldi. Tenere lontani i bambini. L'elettrodomestico può essere utilizzato da persone di almeno 8 anni e da persone affette da limitazioni delle capacità fisiche, sensoriali o mentali, senza esperienza o conoscenza del prodotto, solo sotto supervisione e dopo averle istruite sull'uso dell'elettrodomestico, in maniera sicura e consapevole dei possibili rischi. Collegare la spina al cavo di alimentazione e accertarsi che sia in grado Non utilizzare elettrodomestici a vapore o spruzzatori ad alta pressione per le operazioni di pulizia. Scollegare l'elettrodomestico dalla rete elettrica prima di effettuare la manutenzione o altre attività simili. Avvertenze sulla sicurezza

• IT 34 ATTENZIONE: il processo di cottura deve controllato costantemente. Un processo di cottura breve deve essere controllato costantemente. Essere in grado di sostenere il carico indicato sull'etichetta e deve essere dotata di contatto di terra perfettamente funzionante. Il conduttore di terra è di colore giallo-verde. Questa operazione deve essere effettuata da un professionista qualificato. In caso di incompatibilità tra la presa e la spina dell'elettrodomestico, chiedere a un elettricista qualificato di sostituire la presa con un'altra di tipo adatto. La spina e la presa devono essere conformi alle norme vigenti nel paese di installazione. Il collegamento alla fonte di alimentazione può essere effettuato anche interponendo tra l'elettrodomestico e la fonte di alimentazione un interruttore omnipolare, con separazione dei contatti conformi ai requisiti della categoria di sovratensioni III, in grado di sostenere il carico massimo collegato e conforme alle norme vigenti. Il cavo di terra giallo-verde non deve essere interrotto dall'interruttore. La presa o l'interruttore omnipolare utilizzato per il collegamento deve essere facilmente accessibile quando l'elettrodomestico è installato. Per interrompere l'alimentazione, la spina deve essere facilmente accessibile oppure nel cablaggio fisso deve essere incorporato un interruttore, in conformità alle norme sul cablaggio. ATTENZIONE: utilizzare solo le protezioni per il piano cottura progettate dal produttore dell'elettrodomestico da cucina o indicate dal produttore dell'elettrodomestico nelle istruzioni per l'uso come protezioni idonee o incorporate nell'elettrodomestico. L'uso di protezioni inappropriate può causare incidenti. ATTENZIONE: la cottura con oli o grassi può essere pericolosa e può causare incendi se il piano cottura rimane incustodito. In caso di incendio, non provare MAI a estinguerlo con l'acqua; spegnere l'elettrodomestico e coprire la fiamma con un coperchio o una coperta antincendio. ATTENZIONE: per evitare il rischio di incendi, non collocare oggetti sulle superfici di cottura. Non guardare gli elementi del piano cottura a lampada alogena, se presenti.

• IT 35 Non appoggiare pellicole di alluminio o contenitori di plastica sulle zone di riscaldamento. Il funzionamento dell'elettrodomestico alle frequenze nominali non richiede alcuna operazione o impostazione supplementare. Non fare scorrere gli utensili da cucina sul piano cottura. Non utilizzare il piano cottura per la conservazione di oggetti. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal Produttore, da un tecnico dell'assistenza o da una persona con analoga qualifica per evitare rischi. Il conduttore di terra (giallo-verde) deve essere lungo più di 10 mm sul lato morsettiera. La sezione interna dei conduttori deve essere adeguata alla potenza assorbita dal piano cottura (indicata sulla targhetta). Il cavo di alimentazione deve essere di tipo H05GG-F. Adoperare sempre utensili da cucina adeguati. Non conservare al disopra del piano cottura oggetti pesanti che potrebbero danneggiarlo cadendo. Non adoperare materiali ruvidi o abrasivi oppure raschietti metallici affilati per pulire i vetri, in quanto potrebbero graffiare la superficie e causare la rottura del vetro. Dopo ogni utilizzo, pulire il piano cottura per evitare accumuli di grasso e sporco che si riscalderebbero al successivo utilizzo, bruciando e producendo fumo, cattivi odori e rischio di incendio. Poggiare sempre la pentola al centro dell'unità utilizzata per cucinare. Questo elettrodomestico non è progettato per l'uso tramite timer esterni e sistemi di controllo remoto separati. Non utilizzare il piano cottura come superficie di lavoro. Non utilizzare la superficie per tagliare. Non toccare le zone calde durante l'uso o subito dopo. Non collocare oggetti sul pannello di controllo.

• IT 36 Avvertenze sulla sicurezza Istruzioni per l'installatore Collegamenti Utilizzo del piano cottura - Istruzioni per l'uso Pulizia e manutenzione Cura Protezione dell'ambiente Informazioni tecniche

Sommario Grazie per aver acquistato un piano cottura a gas Haier. Leggere attentamente questo manuale di istruzioni prima di utilizzare il piano cottura e conservarlo in un luogo sicuro per poterlo consultare in seguito.IT 37 Istruzioni per l'installatore L'installazione di un elettrodomestico può rivelarsi un'operazione complicata che può pregiudicare gravemente la sicurezza dell'utente se non viene effettuata correttamente. Questa operazione, quindi, deve essere effettuata da un professionista qualificato in conformità ai regolamenti tecnici vigenti. Se questo avviso viene ignorato e l'installazione viene effettuata da una persona non qualificata, il produttore declina qualunque responsabilità per eventuali guasti tecnici del prodotto, a prescindere dal fatto che possono causare danni materiali o lesioni personali. Il piano cottura può essere installato su qualunque top di cucina resistente a una temperatura di 100 °C, di spessore compreso tra 25 e 45 mm. Le dimensioni dell'incasso da ricavare sul top di cucina sono illustrate nella Figura 2*. Quando si monta un piano cottura di 75 cm In presenza di uno spazio accessibile tra il p ia no co ttu ra i nc a ssa to e l a c av i t à sottostante, è opportuno inserire una parete divisoria in materiale isolante (legno o materiale simile) (Figura 3*). Se il piano cottura è montato accanto a un mobile su uno dei lati, la distanza tra il piano cottura e il mobile deve essere almeno 15 cm e la distanza tra il foro e la parete posteriore deve essere almeno 7 cm, mentre la distanza tra il piano cottura e la parete posteriore deve essere almeno 70 mm per i piani cottura con i comandi frontali e 50 mm per quelli con i comandi laterali. La distanza tra il piano cottura e altre unità o elettrodomestici sovrastanti (ad es. una cappa aspirante) non deve essere inferiore a 700 mm (Figura 4*). Gli oggetti metallici nel cassetto possono raggiungere temperature elevate a causa del ricircolo dell'aria. È preferibile, quindi, utilizzare un pannello di legno intermedio. Importante: l'illustrazione nella Figura 1* spiega come deve essere applicato il sigillante. Il piano cottura si monta applicando i morsetti di fissaggio forniti in dotazione, utilizzando i fori alla base dell'unità. INCASSO sopra un forno a incasso, quest'ultimo deve essere raffreddato con una ventola. Quando si monta un piano cottura di 60 cm sopra un forno a incasso, quest'ultimo deve essere raffreddato con una ventola. LOCAZIONI CONSIGLIATE Consultare attentamente le istruzioni prima di installare o utilizzare questo elettrodomestico. Un elettrodomestico per la cottura a gas produce calore e umidità nell'area in cui è installato. Se non è possibile installare una cappa, è necessario montare una ventola elettrica su una parete esterna o su una finestra per garantire un'adeguata ventilazione. La ventola elettrica dovrebbe essere in grado di effettuare un ricambio d'aria completo in cucina 3-5 volte ogni ora. L'installatore deve attenersi alle norme nazionali pertinenti. Questo elettrodomestico deve essere installato in conformità alle norme vigenti e deve essere utilizzato solo in uno spazio ben ventilato. Per tale motivo, è opportuno garantire una buona ventilazione mantenendo aperti tutti i passaggi naturali dell'aria o installando una cappa aspirante con una canna fumaria di scarico. L'uso intensivo e prolungato dell'elettrodomestico può richiedere una ventilazione supplementare, ad esempio l'apertura di una finestra o un aumento della velocità della ventola elettrica, se presente.

• Consultare la sezione "Informazioni tecniche" alla fine di questo manuale.IT 38 Collegamenti Il cablaggio deve essere collegato alla rete elettrica come indicato di seguito: Avvertenza: questo elettrodomestico deve essere collegato a terra. Questo elettrodomestico è stato progettato solo per uso domestico. Il collegamento alla rete elettrica deve essere effettuato da un elettricista competente nel rispetto di tutte le norme vigenti relative a tali installazioni. L'apparecchio deve essere collegato solo a un punto luce adeguato; una spina/presa da 13 ampere a 3 piedini non è adatta. Deve essere utilizzato un interruttore bipolare e il circuito deve integrare un fusibile di protezione adeguato. Ulteriori dettagli sui requisiti elettrici del singolo prodotto sono reperibili nelle istruzioni per l'uso e sulla targhetta dell'elettrodomestico. Nel caso di prodotti da incasso, per usare un cavo più lungo di quello in dotazione occorre utilizzare un tipo di cavo con un idoneo grado di resistenza al calore.

COLLEGAMENTO ELETTRICO (SOLO PER IL

REGNO UNITO) Nota: si sconsiglia l'uso di dispositivi di dispersione a terra con elettrodomestici per la cottura installati a punti luce a causa di probabili falsi arresti. Controllare i dati sulla targhetta collocata all'esterno dell'unità per accertarsi che la tensione di alimentazione e quella di ingresso siano adeguate. Prima del collegamento, controllare l'impianto di messa a terra. Per legge, questo elettrodome-stico deve essere collegato a terra. Se non viene rispettata questa norma, il produttore non sarà COLLEGAMENTO ELETTRICO Tenere presente, ancora una volta, che l'elettro- domestico deve essere collegato correttamente a terra; il produttore declina qualunque responsabilità in caso di incidenti dovuti all'installazione elettrica errata. responsabile di eventuali danni causati a persone o cose. Se non è già montata una spina, montare una spina adeguata al carico indicato sulla targhetta. Il conduttore di terra è di colore giallo-verde. La spina deve essere sempre accessibile. Nel caso in cui il piano cottura sia collegato direttamente alla rete elettrica, è necessario montare un interruttore automatico. Se il cavo di alimentazione è danneggiato, deve essere sostituito da un tecnico qualificato per evitare qualunque rischio potenziale. Il conduttore di terra (di colore giallo-verde) deve essere almeno 10 mm più lungo rispetto ai conduttori di fase e neutro. La sezione del cavo utilizzato deve essere adeguata alla potenza assorbita dal piano cottura. Controllare la targhetta con i dati della po t en za e ac c er ta rsi c h e i l c avo d i COLLEGAMENTO GAS Tutte le operazioni devono essere effettuate con l'alimentazione elettrica scollegata. La targhetta sul piano cottura indica il tipo di gas per cui è progettato. Il collegamento alla rete di alimentazione del gas o alla bombola del gas deve essere effettuato dopo aver controllato che sia regolato per il tipo di gas con cui sarà alimentato. Se non è regolato correttamente, consultare Queste istruzioni sono destinate a personale q u a l i fi c a t o ; l ' i n s t a l l a z i o n e d e l l e apparecchiature deve essere conforme alle norme nazionali pertinenti. (Solo per il Regno Unito: per legge, l'installazione del gas e la messa in servizio devono essere effettuate da un installatore "Gas Safe"). Se un elettrodomestico è sprovvisto del cavo di alimentazione e della spina o di altri mezzi di scollegamento dalla rete elettrica con separazione dei contatti in tutti i poli che consentano lo scollegamento totale in condizioni di sovratensione di categoria III, le istruzioni devono indicare che i mezzi di scollegamento devono essere incorporati nel cablaggio fisso in conformità alle norme sui cablaggi. FASE TERRA NEUTRO

Cavo di alimentazione Alimentazione di rete F Conduttore marrone Conduttore giallo- verde Conduttore blu Al punto luce Collegare Conduttore giallo-verde Collegamento a terra Conduttore neutro blu Collegamento Conduttore marrone Collegamento alla faseIT 39 Le istruzioni nei paragrafi seguenti per modificare l'impostazione del gas. Per il gas liquido (gas in bombole) utilizzare regolatori di pressione conformi alle norme nazionali pertinenti. Utilizzare solo tubi, rondelle e guarnizioni conformi alle norme nazionali pertinenti. Per alcuni modelli è fornito un collegamento conico per l'installazione nei paesi in cui è obbligatorio questo tipo di collegamento; la Figura 8 spiega come riconoscere i vari tipi di collegamento (cilindrico e conico). In ogni caso, la parte cilindrica del collegamento deve essere collegata al piano cottura. Quando si collega il piano cottura all'alimenta- zione del gas tramite tubi flessibili, accertarsi che la distanza massima coperta dal tubo non sia superiore a 2 metri. Il tubo flessibile deve essere montato in modo che non possa entrare in contatto con un componente mobile dell'involucro (ad es. un cassetto) e non attraversi spazi in cui possa essere schiacciato, piegato o danneggiato. C: Adattatore gas femmina conico-cilindrico o cilindrico-cilindrico da 1/2 pollice

2. Stringere i giunti con una chiave inglese,

ruotando i tubi in posizione. Avvertenza: se nelle vicinanze di questo elettrodomestico si sente odore di gas, scollegare l'alimentazione del gas e rivolgersi immediata-mente a un tecnico. Non cercare

1. Assemblare i componenti in sequenza, così

come illustrato: IMPORTANTE: effettuare un controllo finale con una soluzione saponata per scongiurare perdite sui raccordi delle tubazioni. NON USARE MAI UNA FIAMMA. Accertarsi, inoltre, che il tubo flessibile non possa entrare a contatto con un componente mobile del vano (ad es. un cassetto) e che non si trovi in un punto in cui potrebbe essere danneggiato.

3. Fissare il raccordo C all'alimentazione del

gas utilizzando un tubo rigido in rame o un tubo flessibile in acciaio. Per evitare potenziali danni al piano cottura, effettuare l'installazione in base a questa sequenza (Figura 6*): A: Adattatore cilindrico maschio da 1/2 pollice B: Guarnizione da 1/2 pollice Per adattare il piano cottura a vari tipi di gas, seguire istruzioni riportate di seguito: • Rimuovere griglie e bruciatori • Inserire una chiave esagonale (7 mm) nel supporto del bruciatore (Figura 7*) Svitare l'iniettore e sostituirlo con uno adatto al gas da utilizzare (v. tabella dei tipi di gas)

REGOLAZIONE DEL MINIMO DELLA FIAMMA

la perdita con una fiamma. Per l'alimentazione a GPL, ruotare in senso orario la vite di regolazione della fiamma a riposo fino a fine corsa.

ADATTAMENTO DEL PIANO COTTURA AI

Dopo aver effettuato la nuova regolazione del gas, sostituire la vecchia targhetta del gas dell'elettrodomestico con quella (fornita con il piano cottura) adatta al tipo di gas per cui è stata regolata. Dopo l'accensione dei bruciatori, ruotare la manopola di comando sulla regolazione minima e ri m u overla (la ma n o p o l a è facilmente rimovibile esercitando una lieve pressione). Regolare la vite di regolazione con un cacciavite piccolo come illustrato nella Figura 9*. Ruotando la vite in senso orario, il flusso di gas si riduce; ruotandola in senso antiorario, il flusso aumenta. Effettuare questa regolazione per ottenere una fiamma di circa 3-4 mm di lunghezza, quindi rimontare la manopola di comando.

• Consultare la sezione "Informazioni tecniche" alla fine di questo manuale.IT 40 Utilizzo del piano cottura - Istruzioni per l'uso Questo elettrodomestico deve essere utilizzato solo per lo scopo per il quale è destinato, ossia la cottura domestica; qualunque altro uso sarà considerato improprio e potrebbe essere pericoloso. Il produttore non sarà responsabile di eventuali danni o perdite derivanti da un uso improprio. Prima di utilizzare il bruciatore, accertarsi che i perimetri della griglia siano al centro del bruciatore, come illustrato nella figura seguente. Se si adoperano griglie in ghisa, la posizione è indicata sotto la griglia. Utilizzare la Per accendere i bruciatori, procedere come segue: Premere e ruotare in senso antiorario la manopola fino al simbolo della fiamma più grande o in posizione 9, quindi tenerla premuta 5 secondi dopo l'accensione. Il sistema di accensione continuerà a generare

USO DEL BRUCIATORE A GAS

Prima di accendere il piano cottura a gas, accertarsi che i tappi del bruciatore siano collocati correttamente in posizione. Questo piano cottura è dotato di accensione elettronica per l'accensione del bruciatore. Indicatori Bruciatore controllato dalla manopola di comando Bruciatore spento Regolazione alla massima potenza e accensione elettrica Impostazione della minima potenza scintille fino a quando la manopola di comando rimane premuta. Avvertenza: in mancanza di elettricità, per accendere il bruciatore utilizzare un fiammifero o un accendino, effettuando le seguenti operazioni:

• Collocare un fiammifero acceso o un accendino vicino al bruciatore

• Premere e ruotare in senso antiorario la manopola fino al simbolo della fiamma più grande o in posizione 9, quindi tenerla premuta 5 secondi dopo l'accensione Avvertenza: se dopo 5 secondi il bruciatore non si è acceso, non insistere e attendere almeno 1 minuto prima riprovare ad accendere il bruciatore. Ogni manopola controlla un bruciatore, come indicato nella serigrafia. Le manopole hanno 9 regolazioni, dalla fiamma più alta a quella più

MANOPOLE DI CONTROLLOIT 41

Cura Per ottenere risultati ottimali, adoperare recipienti di cottura con la superficie piana. CONSIGLI GENERICI Le dimensioni della superficie devono corrispondere al lato del bruciatore a gas indicato di seguito. Tabella A: Pulizia e manutenzione

• Non adoperare mai detersivi abrasivi o corrosivi, sostanze sbiancanti o acidi. Evitare l'uso di sostanze acide o alcaline (limone, aceto ecc.) sulle parti smaltate, verniciate o di acciaio inox.

• La pulizia e la manutenzione non devono essere effettuate dai bambini senza super- visione. Per la pulizia delle sezioni smaltate, verniciate o cromate, utilizzare acqua calda saponata o un detersivo non caustico. Per l'acciaio inox utilizzare una soluzione de t e r g e n t e

• Prima di pulire il piano cottura, accertarsi che l'elettrodomestico si sia raffreddato.

• Togliere la spina dalla presa o, se collegata direttamente, staccare la corrente.

• L'alimentazione del gas non è difettosa Se il guasto non può essere rilevato: Spegnere l'apparecchio e chiamare il centro a s s i s t e n z a p o s t - v e n d i t a . N O N MANOMETTERE L'APPARECCHIO.

• La spina è correttamente inserita e dotata di fusibile. Prima di rivolgersi a un tecnico dell'assistenza, effettuare i seguenti controlli: Il produttore non è responsabile di eventuali inesattezze contenute in questo opuscolo dovute a errori di stampa o trascrizione. Il produttore si riserva il diritto di apportare modifiche ai prodotti in base alle esigenze (ad es. gli interessi del consumatore), senza pregiudicare le caratteristiche relative alla sicurezza o il funzionamento. Tipo di bruciatore

R Rapido 2.75 kW DC 4,2 kW MONO DC 5 kW MONO 10-18 12-22 16-26 16-26 16-26 1,00 1,50 2,70 95 l/h 143 l/h 257 l/h 400 l/h 73 g/h 109 g/h 196 g/h 291 g/h 334 g/h Per contenitori più piccoli, il bruciatore a gas deve essere regolato in modo che la fiamma non fuoriesca alla base della pentola. Non adoperare recipienti con base concava o convessa. Se i rubinetti del gas si irrigidiscono nel corso degli anni, per ruotarli occorre lubrificarli. Tale operazione deve essere eseguita solo da tecnici qualificati. AVVERTENZA: se la fiamma si spegne acciden-talmente, ruotare la manopola in posizione di spegnimento e attendere almeno 1 minuto prima della riaccensione. Griglie e bruciatori cromati appropriata.

• I bruciatori possono essere puliti con acqua saponata. Per ripristinare la loro lucentezza originale, utilizzare un prodotto per la pulizia dell'acciaio inox per uso domestico. Dopo la pulizia, asciugare i bruciatori e rimontarli. Il centro di assistenza post-vendita può fornire i necessari ricambi.

• È importante che i bruciatori siano rimontati correttamente. Le griglie e i bruciatori cromati tendono a scolo-rirsi con l'uso. Ciò non compromette la funzionalità del piano cottura. SR Semi-rapido

• I rifiuti di apparecchiature elettriche ed elettroniche non devono essere gestiti come rifiuti domestici. L'applicazione del marchio sul prodotto garantisce la conformità a tutti i requisiti europei in materia di sicurezza, salute e ambiente previsti dalle norme vigenti. Questo elettrodomestico è conforme alla Direttiva europea 2009/142/CE (GAD) e a partire dal 21/04/2018 al regolamento sugli apparecchi a gas 2016/426 (GAR). Gestione dei rifiuti e protezione dell'ambiente Sull'elettrodomestico è riportato il simbolo di conformità alla direttiva europea 2012/19/CE relativa allo smaltimento di rifiuti di apparecchiature elettriche ed elettroniche. I rifiuti di apparec-chiature elettriche ed elettro-niche c o n t e n g o n o s o s t a n z e inquinanti per l'ambiente e c o m p o n e n t i b a s i l a r i riutilizzabili. È fondamentale che i rifiuti di apparecchiature elettriche ed elettroniche siano sottoposti a trattamenti specifici per rimuovere e smaltire correttamente i materiali inquinanti e recuperare tutti i materiali riciclabili. Osservando alcune regole basilari, tutti possono contribuire a evitare danni ambientali causati dai rifiuti di apparec- chiature elettriche ed elettroniche:

• I rifiuti di apparecchiature elettriche ed elet- troniche devono essere conferiti in aree di raccolta dedicate, gestite a livello municipale o da una società registrata. In molti paesi potrebbe essere disponibile il p r e l i evo a d o m i c i l i o p er i r i fi u t i d i apparecchiature elettriche ed elettroniche di grandi dimensioni. Quando si acquista un nuovo elettrodomestico, quello vecchio può essere restituito al rivenditore che è tenuto ad accettarlo gratuitamente, purché sia di tipo equivalente e abbia le stesse funzioni di quello acquistato.

PROTEZIONE E RISPETTO DELL'AMBIENTE

La Ditta costruttrice declina ogni responsabilità per eventuali errori di stampa contenuti nel presente libretto. Si riserva inoltre il diritto di apportare le modifiche che si renderanno utili ai propri prodotti senza compromettere le caratteristiche essenziali.
