HATS9DS2XWIFI - Cappa da cucina HAIER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa
Marca	Haier
Modello	HATS9DS2XWIFI
Utilizzo	Domestico
Alimentazione	230 V, 50 Hz
Classe elettrica	Classe I (messa a terra)
Potenza motore	Non specificata (motore ad alte prestazioni)
Numero di velocità	5 (inclusi Boost 1 e Boost 2)
Funzione Boost	Sì, temporizzazione 5 minuti
Timer	Sì, 5 minuti (spegnimento automatico)
Illuminazione	LED, max 1.5 W
Filtro antigrasso	Antiaderente, pulizia mensile
Filtro a carboni attivi	Inclusi (2), sostituzione annuale
Evacuazione	Esterna (Ø150 mm) o ricircolo
Distanza di installazione	65-75 cm sopra il piano cottura
Connettività	Wi-Fi 802.11 b/g/n, 2,4 GHz
Applicazione	hOn (per controllo remoto)
Consumo in rete in standby	2 W
Materiale	Vetro e acciaio (design pulito)
Dimensioni (L x P x A)	90 x 50 x 60 cm (stima)
Peso	Circa 12 kg (stima)
Livello sonoro	Basso (dato non specificato)
Accessori forniti	Supporti, viti, condotti, filtri
Pezzi di ricambio	Filtro a carboni attivi, lampadina LED, cablaggio
Riparabilità	Da personale qualificato solo
Garanzia	Secondo certificato fornito

Domande frequenti - HATS9DS2XWIFI HAIER

Come installare la cappa Haier HATS9DS2XWIFI?

L'installazione deve essere eseguita da un professionista qualificato. La cappa va posizionata a 65-75 cm sopra il piano cottura. Fissare il supporto a parete, agganciare la cappa, quindi collegare il condotto di evacuazione (Ø150 mm) o installare il filtro a carboni attivi per la modalità di ricircolo. Seguire lo schema di cablaggio per il collegamento elettrico.

Come pulire il filtro antigrasso?

Pulire il filtro antigrasso ogni mese per evitare rischi di incendio. Sganciarlo, lavarlo con un detergente domestico e acqua tiepida, quindi asciugarlo prima di rimetterlo in posizione. Non utilizzare spugne metalliche o prodotti abrasivi.

Cosa fare se il ventilatore non funziona?

Verificare prima che la pala del ventilatore non sia bloccata. Se il motore è danneggiato, spegnere l'apparecchio e contattare il servizio post-vendita. Non riparare da soli, poiché l'apparecchio è di classe I e richiede un intervento qualificato.

Come connettere la cappa al Wi-Fi?

Scaricare l'applicazione hOn sul proprio smartphone. Tenere premuta l'icona Wi-Fi della cappa finché non lampeggia, quindi seguire le istruzioni nell'app per associare il dispositivo. Una volta connessa, l'icona rimane accesa.

Qual è la distanza consigliata tra la cappa e il piano cottura?

La distanza deve essere compresa tra 65 e 75 cm per garantire un'aspirazione ottimale e rispettare le norme di sicurezza. Una distanza troppo grande riduce l'efficacia.

Come attivare il timer automatico?

Tenere premuto il pulsante dell'illuminazione per 3 secondi. Le velocità del ventilatore lampeggiano e parte un conto alla rovescia di 5 minuti. Trascorso questo tempo, il motore e l'illuminazione si spengono automaticamente con tre segnali acustici.

Quando bisogna sostituire il filtro a carboni attivi?

Il filtro a carboni attivi deve essere sostituito almeno una volta all'anno, o più spesso in base alla frequenza di utilizzo. Viene utilizzato solo in modalità di ricircolo (senza evacuazione esterna).

Cosa fare in caso di vibrazioni eccessive?

Le vibrazioni possono essere dovute a una pala danneggiata, un motore mal fissato o un aggancio scorretto. Spegnere l'apparecchio, verificare il fissaggio a parete e contattare un tecnico qualificato per eventuali riparazioni.

Come sostituire la lampadina della cappa?

Rimuovere le viti del vetro, togliere il vetro, scollegare il connettore della lampadina difettosa, quindi installare il nuovo gruppo (lampadina LED max 1,5 W + supporto + cablaggio). Rimontare il vetro e serrare le viti. Attenzione: la lampadina non si sostituisce da sola, è necessario l'intero blocco.

Come contattare il servizio post-vendita Haier?

Consultare il certificato di garanzia per il numero di serie (16 cifre che iniziano per 3). Contattare il servizio post-vendita autorizzato indicando il modello (HATS9DS2XWIFI) e il numero di serie. Evitare riparazioni non autorizzate.

MANUALE UTENTE HATS9DS2XWIFI HAIER

MANUALE D'INSTALLAZIONE E D'USO

INDICE

INTRODUZIONE....21

AVVERTENZE PER LA SICUREZZA....21

IMPIANTO ELETTRICO 23

INSTALLAZIONE (MONTAGGIO A PARETE) 25

INSTALLAZIONE (SFIATO INTERNO) 31

DESCRIZIONE DEI COMPONENTI 33

MANUTENZIONE 36

SERVIZIO ASSISTENZA CLIENTI 38

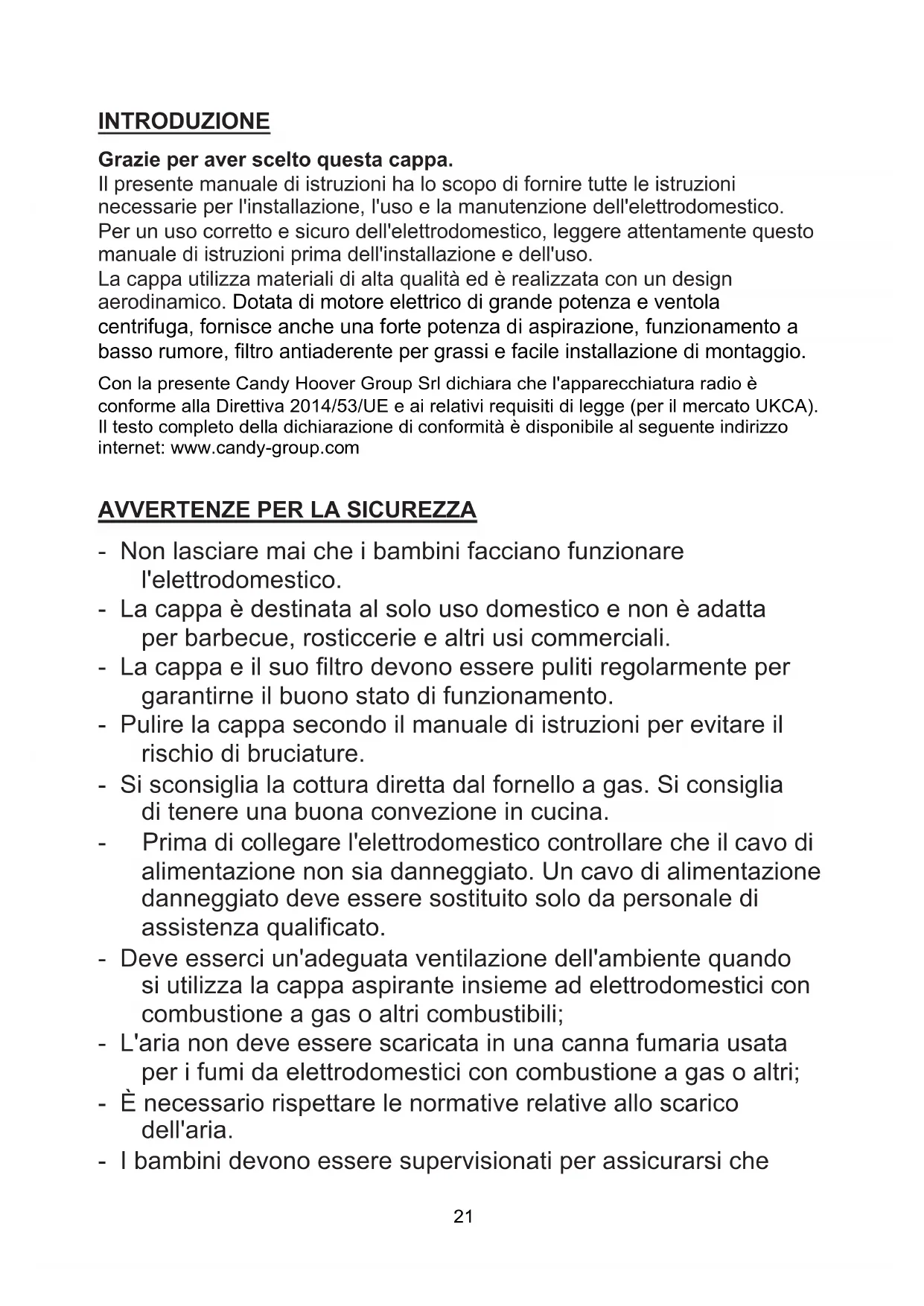

INTRODUZIONE

Grazie per aver scelto questa cappa.

Il presente manuale di istruzioni ha lo scopo di fornire tutte le istruzioni necessarie per l'installazione, l'uso e la manutenzione dell'elettrodomestico. Per un uso corretto e sicuro dell'elettrodomestico, leggere attentamente questo manuale di istruzioni prima dell'installazione e dell'uso.

La cappa utilizza materiali di alta qualità ed è realizzata con un design aerodinamico. Dotata di motore elettrico di grande potenza e ventola centrifuga, fornisce anche una forte potenza di aspirazione, funzionamento a basso rumore, filtro antiaderente per grassi e facile installazione di montaggio.

Con la presente Candy Hoover Group Srl dichiara che l'apparecchiatura radio è conforme alla Direttiva 2014/53/UE e ai relativi requisiti di legge (per il mercato UKCA). Il testo completo della dichiarazione di conformità è disponibile al seguente indirizzo internet: www.candy-group.com

AVVERTENZE PER LA SICUREZZA

• Non lasciare mai che i bambini facciano funzionare l'elettrodomestico.
• La cappa è destinata al solo uso domestico e non è adatta per barbecue, rosticcerie e altri usi commerciali.
• La cappa e il suo filtro devono essere puliti regolarmente per garantirne il buono stato di funzionamento.
• Pulire la cappa secondo il manuale di istruzioni per evitare il rischio di bruciature.
• Si sconsiglia la cottura diretta dal fornello a gas. Si consiglia di tenere una buona convezione in cucina.
• Prima di collegare l'elettrodomestico controllare che il cavo di alimentazione non sia danneggiato. Un cavo di alimentazione danneggiato deve essere sostituito solo da personale di assistenza qualificato.
• Deve esserci un'adeguata ventilazione dell'ambiente quando si utilizza la cappa aspirante insieme ad elettrodomestici con combustione a gas o altri combustibili;
• L'aria non deve essere scaricata in una canna fumaria usata per i fumi da elettrodomestici con combustione a gas o altri;
• È necessario rispettare le normative relative allo scarico dell'aria.
• I bambini devono essere supervisionati per assicurarsi che

non giochino con l'elettrodomestico.

• Non effettuare cotture flambé sotto la cappa aspirante.
• La cappa non è destinata ad essere installata su un piano cottura con più di quattro elementi di cottura
• Questi devono essere un'adeguata ventilazione della stanza quando la cappa aspirante è usata allo stesso tempo di elettrodomestici che bruciano gas o altri combustibili (non applicabile agli elettrodomestici che scaricano solo l'aria indietro nella stanza);
• i dettagli relativi al metodo e alla frequenza della pulizia.
• se la pulizia non viene effettuata in accordo con le istruzioni, sussiste il rischio di incendi;
• non accendere fiamme libere sotto la cappa aspirante;
• ATTENZIONE: le parti accessibili possono diventare calde quando vengono utilizzate con elettrodomestici di cottura.

Rischio di elettrocuzione

• Inserire l'elettrodomestico solo in una presa correttamente collegata a terra. In caso di dubbio, rivolgersi ad un tecnico qualificato.
• Il mancato rispetto di queste istruzioni può provocare la morte, incendi o elettrocuzione.

Impianto elettrico

Tutte le installazioni devono essere eseguite da una persona competente o da un elettricista qualificato. Prima di collegare l'alimentazione di rete, assicurarsi che la tensione di rete corrisponda a quella indicata sulla targhetta.

Collegamento diretto

L'elettrodomestico deve essere collegato direttamente alla rete usando un interruttore onnipolare con un'apertura minima di 3 mm tra i contatti.

L'installatore deve assicurarsi che sia stato effettuato il corretto collegamento elettrico e che sia conforme allo schema elettrico.

Il cavo non deve essere piegato o schiacciato.

Controllare regolarmente che la spina e il cavo di alimentazione non siano danneggiati. Se il cavo di alimentazione è danneggiato, deve essere sostituito con un cavo o un gruppo di cavi speciale disponibile dal produttore o dal suo agente di servizio.

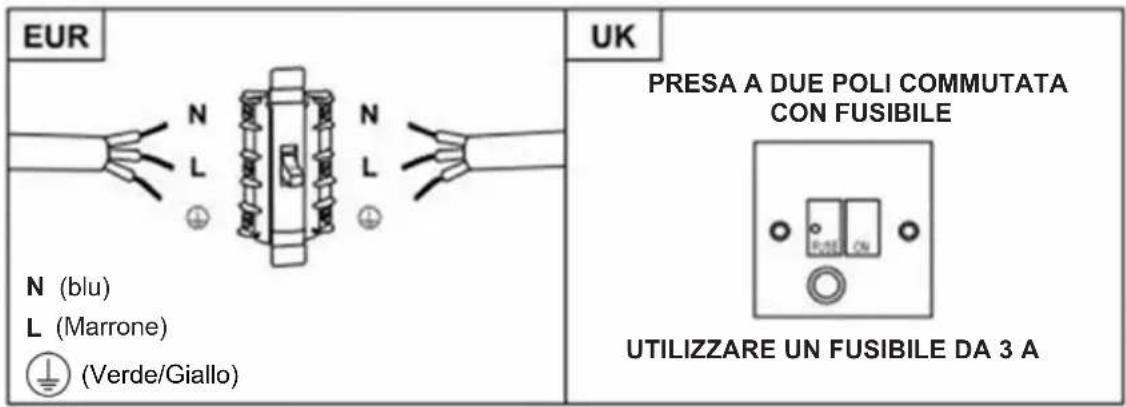

AVVERTENZA: Questo è un elettrodomestico di classe I e DEVE essere messo a terra

Questo elettrodomestico viene fornito con un cavo di rete a 3 conduttori colorato come segue:

Marrone = L o alimentato

Blu = N o Neutro

Verde e giallo = E o Terra

EUR N (blu) L (Marrone) (Verde/Giallo) UK PRESA A DUE POLI COMMUTATA CON FUSIBILE UTILIZZARE UN FUSIBILE DA 3 A

Il fusibile deve avere una potenza di 3 A.

Elenco degli accessori per l'installazione standard

Specif.	Illustrazione Immagine	Quantità
Involucro		1
Canna fumaria superiore		1
Canna fumaria inferiore		1
Staffa canna fumaria inferiore		1
Staffa canna fumaria superiore		1
Piastra di sospensione		1
Tassello ad espansione ∅ 8 ∅ 8×∅ 6 colore bianco		9
Viti ST4,0x30		9
Viti ∅ 7,2 ST4,0x8		2
Uscita dell'aria		1
Filtro al carbonio		2

INSTALLAZIONE (montaggio a parete)

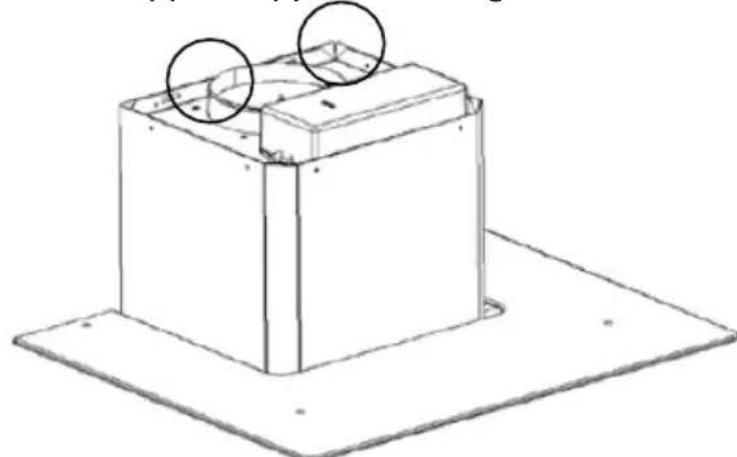

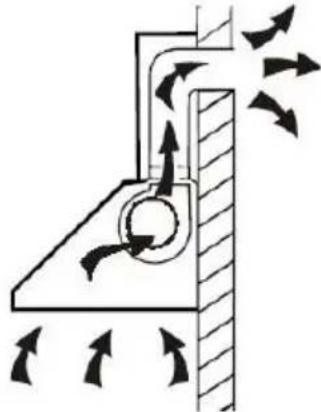

Se avete un'uscita verso l'esterno, la vostra cappa può essere collegata come nell'immagine sottostante per mezzo di un condotto di estrazione (smalto, alluminio, tubo flessibile non infiammabile con un diametro interno di 150 mm)

1. Prima dell'installazione, spegnere l'elettrodomestico e staccarlo dalla presa.

1. La cappa deve essere posizionata ad una distanza di circa 65-75 cm dal piano di cottura per ottenere i migliori effetti.

65cm 75cm

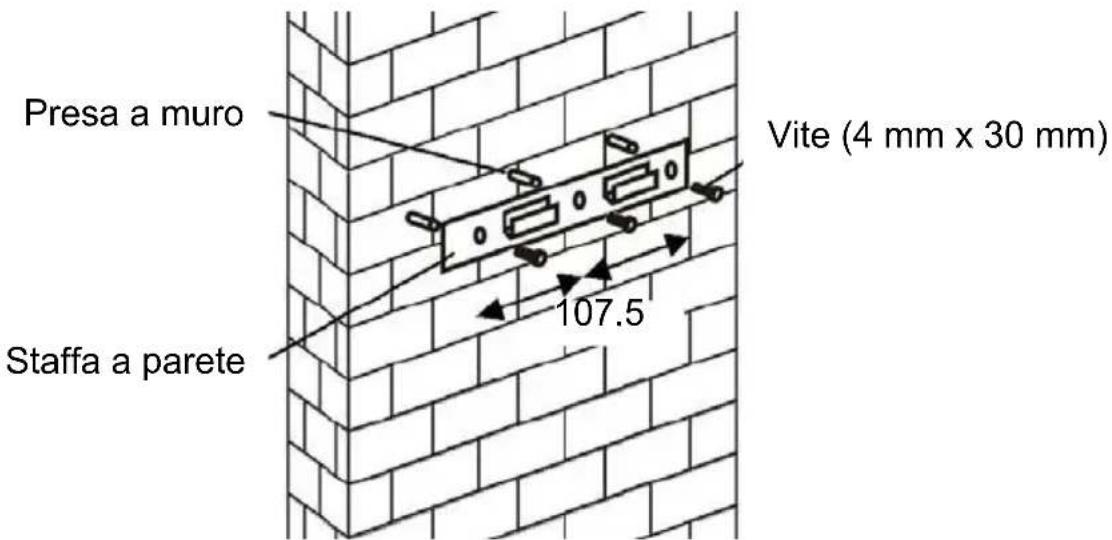

1. Praticare 3 fori da 8 mm per alloggiare la staffa. Avvitare e stringere la staffa sul muro con le viti fornite.

Presa a muro Vite (4 mm x 30 mm) Staffa a parete 107.5

1. Lasciare montata la cappa e appenderla al gancio della staffa a muro.

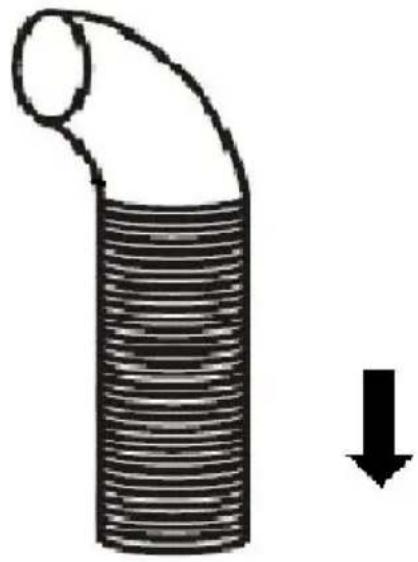

1. Fissare la valvola unidirezionale all'uscita dell'aria della cappa. Poi, attaccare il tubo di scarico sulla valvola unidirezionale come mostrato qui sotto.

Tubo di scarico

i. Posizionare il vetro nella posizione appropriata sulla parte superiore della cappa.
ii. Fissare con 4 viti e rondella. Per evitare che il vetro si incrini, si prega di non serrare troppo le viti.

7.

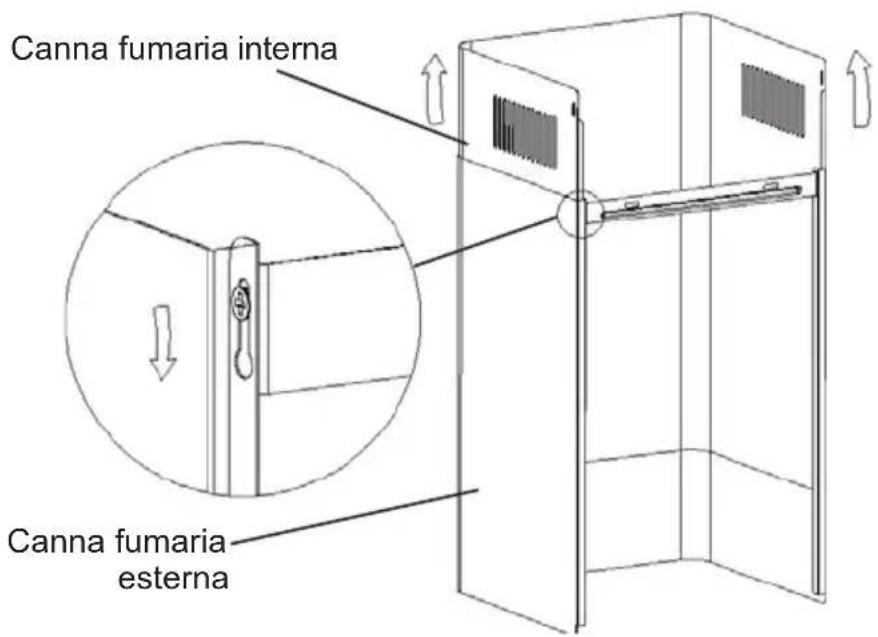

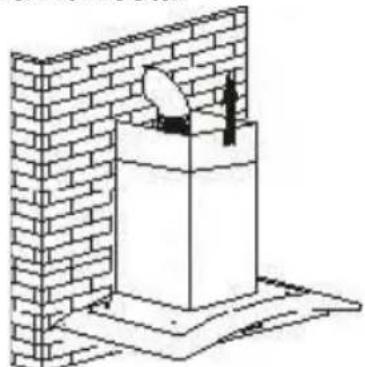

i. Mettere la canna fumaria nella canna fumaria esterna, poi sollevare la canna fumaria interna tirando verso l'alto. Regolare fino a raggiungere l'altezza richiesta.

ii. Fare scorrere la canna fumaria per regolarne l'altezza. Quando si raggiunge l'altezza desiderata, inserire il foro di fissaggio nelle viti di fissaggio come mostrato nelle immagini sottostanti.

Canna fumaria interna Canna fumaria esterna

8.

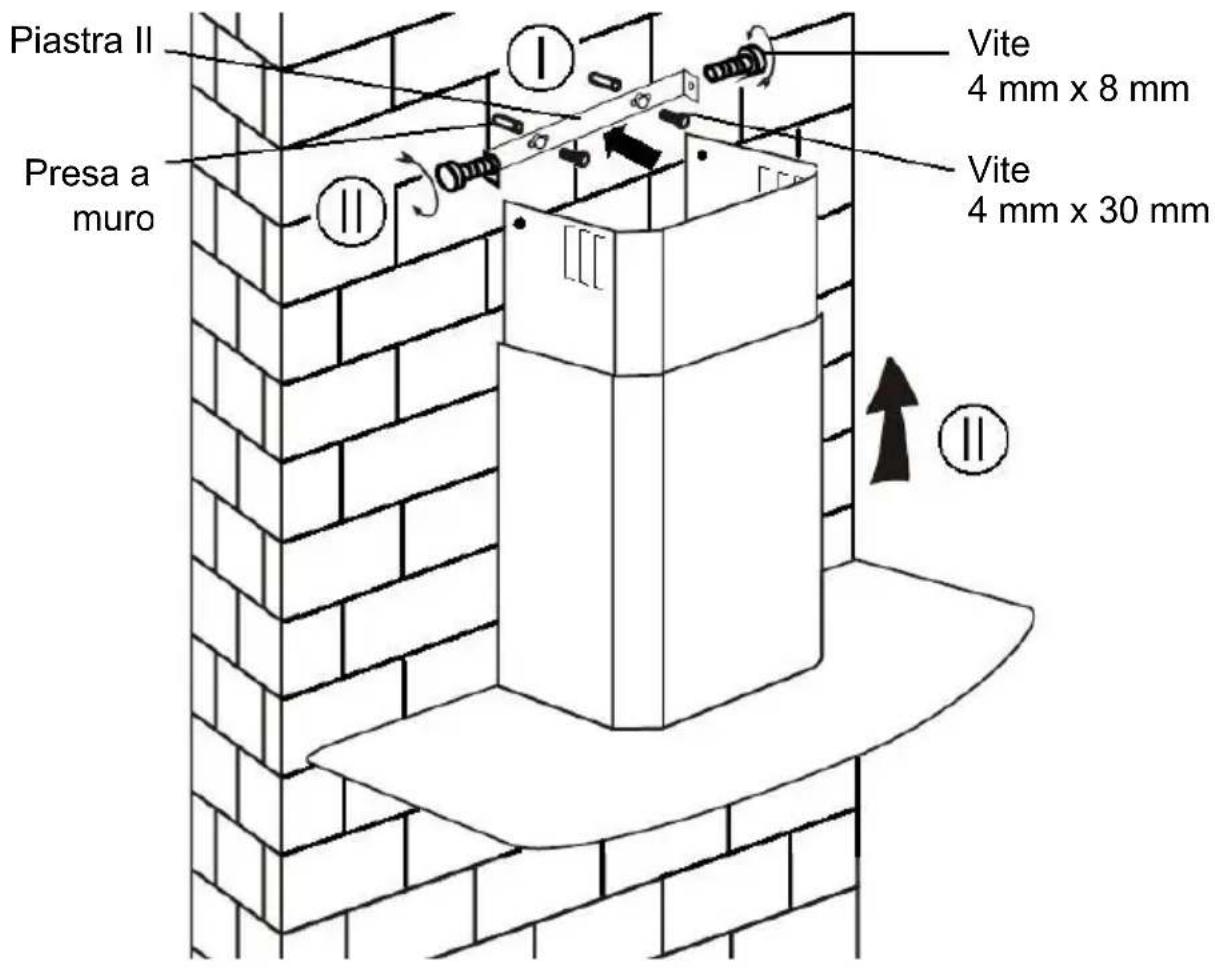

i. Praticare 2 fori da 8 mm per inserire la piastra II. Avvitare e serrare la piastra II al muro con 2 viti fornite.
ii. Montare la canna fumaria sull'elettrodomestico e fissarla con 2 viti.

Piastra II Presa a muro Vite 4 mm x 8 mm Vite 4 mm x 30 mm

Elenco degli accessori per l'installazione standard

Specif.	Illustrazione Immagine	Quantità
Deflettore d'aria		1
Staffa		1
Tasselli ad espansione ∅ 8∅8× ∅6 colore bianco		2
Viti ST4,0x30		2
Viti ST3,5x12		2

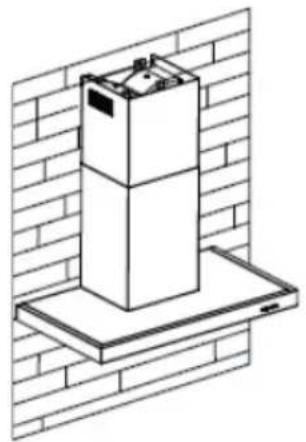

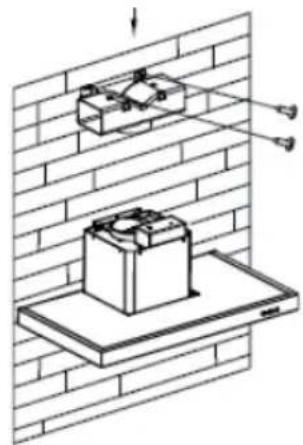

INSTALLAZIONE (DEFLETTORE D'ARIA):

Il deflettore d'aria è indicato come incluso e non opzionale.

1. Prima del montaggio, curvare entrambe le estremità della staffa come mostrato di seguito:

1. Fissare la staffa all'uscita in plastica a T con 2 viti ST3,5x12 mm fornite.

1. Praticare 2 fori per inserire i tasselli, poi avvitare e serrare la staffa sul muro con 2 viti ST4x30 mm fornite.

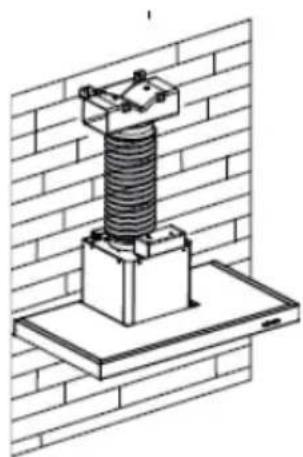

1. Fissare il tubo di scarico all'uscita dell'aria della cappa come mostrato di seguito:

1. Installare la canna fumaria sull'elettrodomestico e fissarla.

Notare quanto segue: L'uscita in plastica a T e le alette a V non possono essere usate contemporaneamente. Potete usarle in due modi: 1) Aggiungere un'aletta a V sull'uscita esistente; 2) Usare un'uscita in plastica a T, senza aggiungere un'aletta a V.
o Nota: Il prodotto viene fornito con l'accessorio aletta a V. Questo accessorio non è obbligatorio per il montaggio, il funzionamento e l'uso del prodotto.

INSTALLAZIONE (SFIATO INTERNO)

Se non si dispone di uno scarico all'esterno, il tubo di scarico non è necessario e l'installazione è simile a quella indicata nella sezione "Installazione (scarico all'esterno)".

Il filtro al carbone attivo si utilizza per filtrare gli odori.

Per montare il filtro al carbone attivo, il filtro per grasso essere tolto. Premere il fermo e tirarlo verso il basso.

Mettere il filtro al carbone attivo nell'elettrodomestico e fissarlo facendolo ruotare. Ripetere la stessa operazione sull'altro lato.

o Accertarsi che il filtro sia fissato saldamente. In caso contrario, il filtro potrebbe staccarsi e provocare danni.
o Quando il filtro al carbone attivo è collegato, la potenza di aspirazione diminuisce

CONFIGURAZIONE 1

1

2

3

B

B^+

[Non-Text]

#

FUNZIONAMENTO

1 Pulsante bassa velocità
È usato per la ventilazione sulla cucina. È adatto per la cottura a fuoco lento e
la cottura che non producono molto vapore.
2 Pulsante media velocità
La velocità del flusso d'aria è ideale per la ventilazione durante la cottura standard.
3 Pulsante alta velocità
Quando viene prodotta un'alta densità di fumo o vapore, premere il pulsante alta velocità per un'alta ventilazione efficace.
B Boost 1 (velocità 4)
Premere il pulsante 1 della velocità b, la retroilluminazione del pulsante della velocità B è accesa, e la cappa funziona in modalità boost;
B ^+ Boost 2 (velocità 5)
Premere il pulsante 2 della velocità b, la retroilluminazione della velocità B+ è accesa, e la cappa funziona in modalità boost;
Luce
Breve pressione per accendere e spegnere l'illuminazione
Timer rapido: Premere a lungo il pulsante luce e tenerlo premuto per 3 secondi, i pulsanti di velocità del ventilatore lampeggiano ed entro 5 minuti inizia il conto alla rovescia; dopo 5 minuti motore e luce si spengono automaticamente e l'avvisatore acustico si attiva per tre volte.

Collegamento Wi-Fi

Premere a lungo l'icona Wi-Fi ed entrare in modalità di collegamento: la retroilluminazione dell'icona Wi-Fi continua a lampeggiare per indicare che il collegamento è in corso, la retroilluminazione dell'icona Wi-Fi è accesa per indicare che è collegata, lo stesso dicasi per la modalità standby; premere nuovamente a lungo l'icona Wi-Fi e il collegamento verrà interrotto;

CONFIGURAZIONE 2

1

2

3

B

#

MODALITÀ STANDBY.

Dopo la connessione, tutte le luci e il sistema sono in modalità STANDBY.

1

Pulsante bassa velocità

È usato per la ventilazione sulla cucina. È adatto per la cottura a fuoco lento e

la cottura che non producono molto vapore.

2

Pulsante media velocità

La velocità del flusso d'aria è ideale per la ventilazione durante la cottura standard.

3

Pulsante alta velocità

Quando viene prodotta un'alta densità di fumo o vapore, premere il pulsante alta velocità per un'alta ventilazione efficace.

B

Funzione booster

Questa cappa ha una funzione booster. Per attivare il booster, premere B alla velocità 4, entrare nella velocità massima mentre la cappa è in uso e aumenterà la velocità per 5 minuti, prima di rallentare nuovamente.

[Non-Text]

Luce

Breve pressione per accendere e spegnere l'illuminazione

Timer rapido: Premere a lungo il pulsante luce e tenerlo premuto per 3 secondi, i pulsanti di velocità del ventilatore lampeggiano ed entro 5 minuti inizia il conto alla rovescia; dopo 5 minuti motore e luce si spengono automaticamente e l'avvisatore acustico si attiva per tre volte.

Collegamento Wi-Fi

Premere a lungo l'icona Wi-Fi ed entrare in modalità di collegamento: la retroilluminazione dell'icona Wi-Fi continua a lampeggiare per indicare che il collegamento è in corso, la retroilluminazione dell'icona Wi-Fi è accesa per indicare che è collegata, lo stesso dicasi per la modalità standby; premere nuovamente a lungo l'icona Wi-Fi e il collegamento verrà interrotto;

Scaricare l'applicazione hOn

Prima di tutto, scaricare l'App hOn e installarla sul vostro dispositivo portatile. Poi registrare la propria cappa.

L'immagine della cappa ha il solo scopo di presentarla. Può non essere perfettamente rappresentativa.

1- Premere il pulsante Wi-Fi fino a quando l'icona non inizia a lampeggiare. Quando l'abbinamento è completato, l'icona Wi-Fi sarà accesa.

MANUTENZIONE

Prima della pulizia spegnere l'elettrodomestico ed estrarre la spina.

I. Pulizia regolare

Utilizzare un panno morbido inumidito con acqua tiepida leggermente insaponata o un detergente per la pulizia della casa. Non utilizzare mai tamponi metallici, prodotti chimici, abrasivi o spazzole rigide per pulire l'elettrodomestico.

II. Pulizia mensile del filtro per i grassi

ESSENZIALE: Pulire il filtro ogni mese può prevenire qualsiasi rischio di incendio.

Il filtro raccoglie grasso, fumo e polvere... quindi il filtro

influenza direttamente l'efficienza della cappa. Se non pulito, il residuo di grasso (potenzialmente infiammabile) si satura sul filtro. Pulirlo con un detergente per la casa.

III. Pulizia annuale del filtro a carbone attivo

Applicare SOLO all'elettrodomestico installato come unità di ricircolo (senza scarico verso l'esterno). Questo filtro trattiene gli odori e deve essere sostituito almeno una volta all'anno

a seconda della frequenza di utilizzo della cappa.

IV. Cambiare una lampadina

Togliere le viti sul vetro, togliere il vetro della cappa. Trovare la lampadina che deve essere sostituita, la troverete situata nel dispositivo di illuminazione che si trova all'interno della sezione esposta della protezione.

Scollegare il punto di cablaggio della luce e rimuovere i portalampada e il cablaggio dalla cappa. Importante: Non è possibile sostituire le lampadine singolarmente, sarà necessario richiedere le lampadine, i portalampada e il cablaggio come ricambio completo. (Luce a LED: max. 1,5 W)

Montare le lampadine di ricambio, i portalampada e il cablaggio nello stesso modo dei componenti. Poi ricollegare il punto di cablaggio della luce.

Rimontare il vetro della cappa e fissare le viti del vetro. Assicurarsi che le viti siano completamente serrate.

Anomalia	Causa	Cosa fare
La luce è accesa, ma la ventola non funziona	La pala della ventola è bloccata.	Spegnere l'elettrodomestico e fare riparare solo da personale di assistenza qualificato.
	Il motore è danneggiato.
Sia la luce che la ventola non funzionano	Lampadina alogena bruciata.	Sostituire la lampada con un'altra di pari capacità.
	Il cavo di alimentazione si stacca.	Collegarlo di nuovo all'alimentazione.
Grave vibrazione dell'elettrodomestico	La pala della ventola è danneggiata.	Spegnere l'elettrodomestico e farlo riparare solo da personale di assistenza qualificato.
	Il motore della ventola non è fissato saldamente.	Spegnere l'elettrodomestico e fare riparare solo da personale di assistenza qualificato.
	L'elettrodomestico non è appeso correttamente alla staffa.	Togliere l'elettrodomestico e verificare che la staffa sia posizionata correttamente.
Potenza di aspirazione non buona	Distanza eccessiva tra l'elettrodomestico e il piano di cottura	Regolare nuovamente la distanza a 65-75 cm

Tecnologia	Wi-Fi
Norma	802.11 b/g/n
Banda(e) di frequenza [MHz]	2400 MHz - 2483,5 MHz
Potenza massima [mW]	100 mW

Informazioni sui prodotti per apparecchiature collegate in rete
consumo di energia del prodotto in standby in rete se tutte le porte di rete cablate sono collegate e tutte le porte di rete wireless sono attivate:	2 W
Come attivare la porta di rete wireless:	Se la cappa è stata registrata con l'APP, accendere la cappa per attivare la porta di rete wireless.
Come disattivare la porta di rete wireless:	Se la cappa è stata registrata con l'APP, spegnere la cappa per disattivare la porta di rete wireless. Se la cappa non è stata registrata con l'APP, la porta di rete wireless sarà disattivata anche se la cappa è accesa.

SERVIZIO ASSISTENZA CLIENTI

Se non è possibile identificare la causa dell'anomalia di funzionamento, spegnere l'elettrodomestico e contattare il servizio di assistenza.

NUMERO DI SERIE DEL PRODOTTO. Dove lo trovo?

È importante che comunichiate al Servizio di Assistenza il codice del vostro prodotto e il suo numero di serie (un codice di 16 caratteri che inizia con il numero 3), che si trova sul certificato di garanzia o sulla targhetta dei dati situata sull'elettrodomestico.

Aiuterà ad evitare viaggi inutili dai tecnici, risparmiando così (e in modo più significativo) le spese di chiamata corrispondenti.

Questo elettrodomestico dispone di contrassegno ai sensi della direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE).

I RAEE contengono sia sostanze inquinanti (che possono causare conseguenze negative per l'ambiente) e componenti principali (che possono essere riutilizzati). È importante che i RAEE siano sottoposti a trattamenti specifici in modo da togliere e smaltire in modo corretto gli inquinanti, nonché recuperare e riciclare tutti i materiali.

Spetta ai singoli individui garantire che i RAEE non diventino un problema a livello ambientale. Esistono alcune regole specifiche da rispettare:

i RAEE non devono essere trattati come rifiuti domestici;

i RAEE devono essere affidati agli speciali centri di raccolta gestiti dai comuni o da società autorizzate. In molti stati è disponibile anche un servizio di raccolta porta a porta per i RAEE.

In caso di acquisto di nuovi elettrodomestici, quelli vecchi possono essere affidati al venditore che li deve ritirare gratuitamente in numero corrispondente agli elettrodomestici acquistati, a condizione che i singoli elettrodomestici siano di tipo simile e con le stesse funzioni di quelli acquistati.
