MANUALE UTENTE ACDC100 Amprobe

Serie di multimetri a pinza versatili c.a./c.c.

Manuale d'Uso

ACDC100_Rev002

Tutti i diritti riservati.

Garanzia limitata e limitazione di responsabilità

Questo prodotto Amprobe sare esente da difetti di materiale e fabbricazione per un anno a decorrere alla data di acquisto. Sono esclusi da questa garanzia i fusibili, le pile monusso e i danni causati da incidenti, negligenza, uso improprio, alterazione, contaminazione o condizioni anomale di funzionamento o manipolazione. I rivenditori non sono autorizzati a offrir tessun'altra garanzia a nome della Amprobe. Per richiedere un intervento durante il periodo di garanzia, restituire il prodotto, allegando la ricevuta di acquisto, a un centro di assistenza autorizzato Amprobe Test Tools oppure a un rivenditore o distributore Amprobe locale. Per ulteriori informazioni vedere la sezione Riparazioni. QUESTA GARANZIA è IL SOLO RICORSO A DISPOSITIONE DELL'ACQUIRENTE E SOSTITUISCE QUALSIASI ALTRA GARANZIA, ESPRESSA, IMPLICITA O PREVISTA DALLA LEGGE, COMPRESA, MA NON A TITOLO ESCLUSIVO, QUALSIASI GARANZIA IMPLICITA DI COMMERCIABILITA O DI IDONEITÀ PER SCOPIPARTICOLARI. IL PRODUTTORE NON SARÀ RESPONSABILE DI DANNI O PERDITE SPECIALI, INDIRETTI O ACCIDENTALI, DERIVANTI DA QUALSIASI CAUSA O TEORIA. Poiché alcuni stati o Paesi non permettono l'esclusione o la limitazione di una garanzia implicita o di danni accidentali o indiretti, questa limitazione di responsabilità potrebbe non riguardare l'acquirente.

Riparazioni

A tutti gli strumenti di misura restituiti per interventi in garanzia o non coperti alla garanzia, oppure per la taratura, devono essere allegate le seguenti informazioni: il proprio nome e quello dell'azienda, indirizzo, numero Telefonico e ricevuta di acquisto. Allegareancheuna breve descrizione del problema o dell'intervento richiesto e i cavi. Gli importi dovuti per sostituzioni o riparazioni non coperte alla garanzia vanno versati tramite assegno,vaglia bancario,carta di credito con data di scadenza,oppure ordine di acquisto all'ordine di Amprobe Test Tools.

Sostituzioni e riparazioni in garanzia – Tutti i Paesi

Si prega di leggere la garanzia e di controllare lepile prima di richiedere una riparazione. Durante il periodo di garanzia, si cui restituire uno strumento difettoso al rivenditore Amprobe Test Tools per ricevere un prodotto identico o analogo. La sezione "Where to Buy" del sito www.amprobe.com contiene un elenco dei distributori più vicini. Negli Stati Uniti e nel Canada gli strumenti da sostituire o riparare in garanzia possono essere inviataanche a un centro di assistenza Amprobe Test Tools,agli indirizzi seguenti.

Sostituzioni e riparazioni non coperte alla garanzia - U.S.A. e Canada

Per riparazioni non coperte alla garanzia, negli Stati Uniti e nel Canada, lo strumento deve essere inviato a un centro di assistenza Amprobe Test Tools. Rivolgersi alla Amprobe Test Tools o al rivenditore per informazioni suiosti delle riparazioni e sostituzioni.

U.S.A. Canada

Sostituazioni e riparazioni non coperte alla garanzia – Europa

Gli strumenti acquistati in Europa e non coperti alla garanzia possono essere sostituiti dal rivenditore Amprobe Test Tools per un importo nominale. La-Sezione "Where to Buy" del sito www.amprobe.com contiene un elenco dei distributori più vicini.

Recapito postale europeo*

• (Solo per corrispondenza – Non rivolgersi a quello indirizzo per riparazioni o sostituzioni. Si pregano i clienti europei di rivolgersi al proprio rivenditore.)

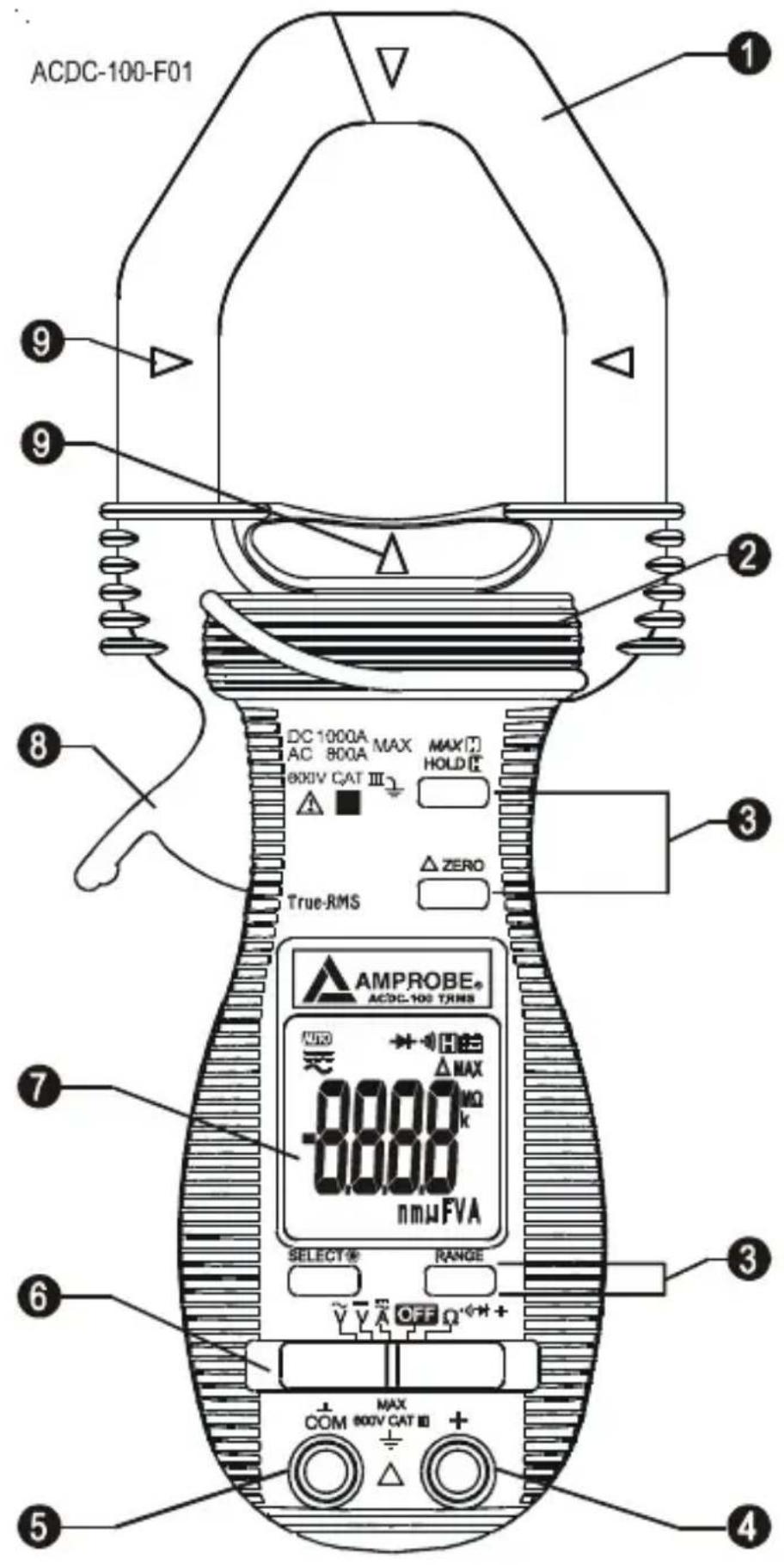

Pinza a effetto Hall per il rilevamento di campi elettrici in c.a. e c.c.
Nervature indicanti il limite di prossimità alla pinza in sicurezza durante le misure di corrente
Pulsanti per funzioni speciali
4 Connettore di ingresso per tutte le funzioni ECCETTO le misure non invasive di correnti alternate e continu
5 Connettore di ingresso comune (riferimento di massa) per tutte le funzioni ECCETTO le misure non invasive di correnti alternate e continu
6 Selettore a cursore di accensione/ spegnimento e selezione funzione
Display a cristalli liquidi a 314 litre (4000 conteggi)
8 Pulsante di aperture pinza
9 Indicatori centro pinza (punto di massima precisione per misure di corrente alternata e continua)

Simboli 53

Informazioni sulla sicurezza 53

Disimballaggio e contentuto 54

Introduzione 54

Caratteristica 54

Contrassegnidi allineamento 54

Funzioni MAX H/HOLD 54

HOLD 55

MAX. 55

Modalità di zero relativo △ 55

Pulsante SELECT / Retroilluminazione (O) 55

1. Selezione manuale o automatica della portata 55

Funzione di spegnimento automatico 55

Funzionamento 55

Tensione in c.c. 55

Tensione in c.a. 55

Corrente alternata 56

Corrente continua. 56

Resistenza 56

Continuità 56

Diodi 56

Capacità 57

Manutenzione e riparazioni 57

Sostituzione delle pile 57

Specifiche 58

Specifiche generali. 58

Dati elettrici 59

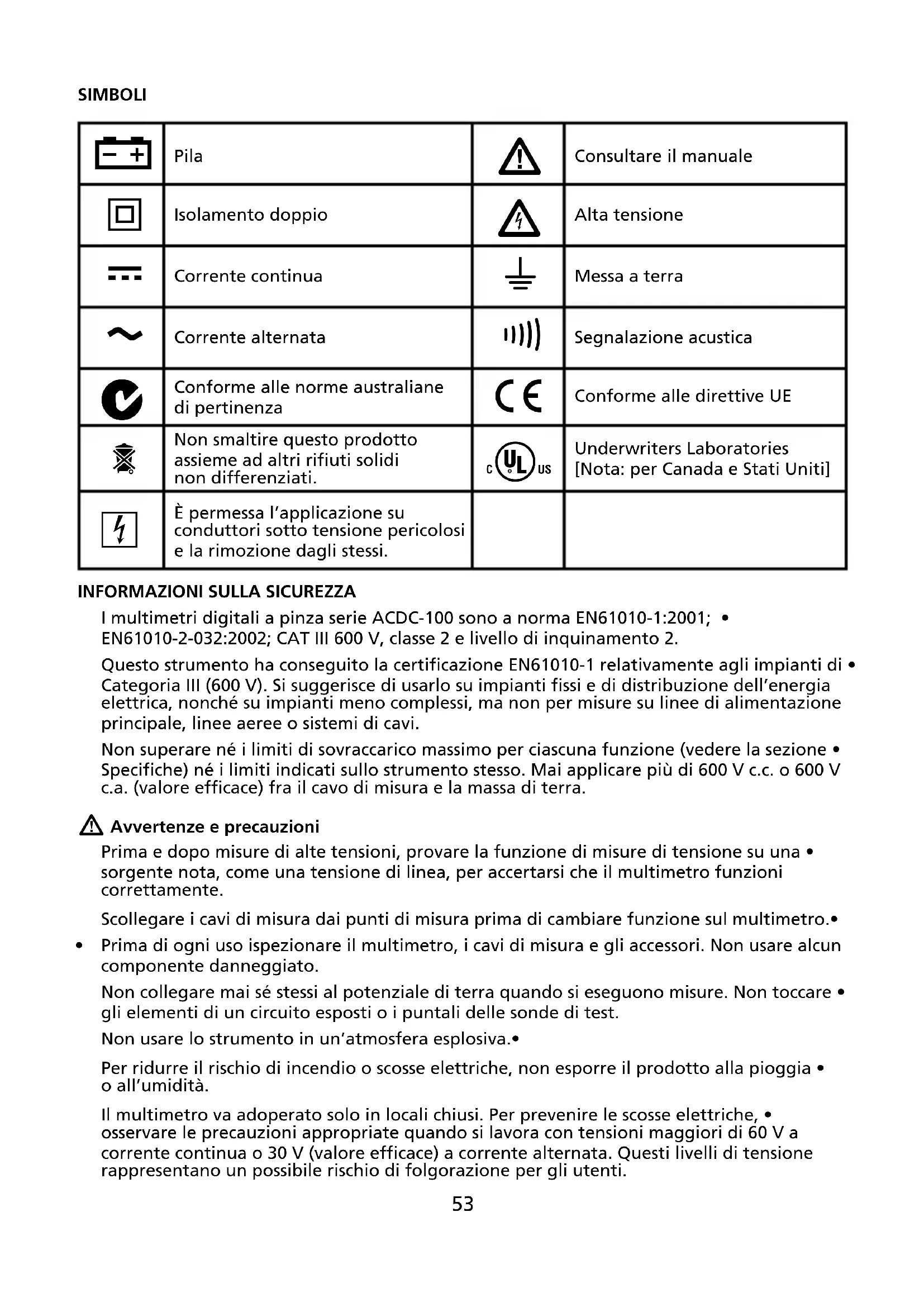

SIMBOLI

- +	Pila	!	Consultare il manuale
	Isolamento doppio	4	Alta tensione
	Corrente continua	1	Messa a terra
~	Corrente alternata	11111	Segnalazione acustica
	Conforme alle norme australiane di pertinenza	C€	Conforme alle direttive UE
	Non smaltire quello prodotto assieme ad altri rifiuti solidi non differenziati.	cULus	Underwriters Laboratories [Nota: per Canada e Stati Uniti]
	È permessa l'applicazione su conduttori sotto tensione pericolosi e la rimozione dagli stessi.

INFORMAZIONI SULLA SICUREZZA

I multimetri digitali a pinza serie ACDC-100 sono a norma EN61010-1:2001; EN61010-2-032:2002; CAT III 600 V, classe 2 e livello di inquinamento 2.

Questo strumento ha seguito la certificazione EN61010-1 relativamente gli impianti di Categoria III (600 V). Si suggerisce di usar lo impianti fissi e di distribuzione dell'energia elettrica, nonché su impianti meno complessi, ma non per misure su linee di alimentazione principale, linee aeree o sistemi di cavi.

Non superare né i limiti di sovraccarico massimo per ciascuna funzione (vedere la sezione • Specifiche) né i limiti indicati sullo strumento stesso. Mai applicare più di 600 V c.c. o 600 V c.a. (valore efficace) fra il cavo di misura e la massa di terra.

Avvertenze e precauzioni

Prima e dopo misure di alte tensioni, provare la funzione di misure di tensione su una sorgentenota,comeuna tensionedi linea,per accertarsi che il multimetro funzioni correttamente.

Scollegare i cavi di misura dai punti di misura prima diambiare funzione sul multimetro.

• Prima di anni uso ispezionare il multimetro, i cavi di misura e gli accessori. Non usare alcun componente danneggiato.

Non collegare mai sé stessi al potenziale di terra quando si eseguono misure. Non toccare • gli elementi di un circuito esposti o i puntali delle sonde di test.

Non usare lo strumento in un'atmosfera esplosiva.

Per ridurre il rischio di incendio o scosse elettriche, non esporre il prodotto alla pioggia o all'umidità.

Il multimetro va adoperato solo in locali chiusi. Per prevenir le scosse elettriche, osservare le precauzioni appropriate quando si lavora con tensioni maggiori di 60V a corrente continua o 30V (valore efficace) a corrente alternata. Questi livelli di tensione rappresentano un possibile rischio di folgorazione per gli utenti.

Prima e dopo misure di alte tensioni, provare la funzione di misure di tensione su una - sorgentenota,comeuna tensionedilinea,per accertarsi che il multimetro funzioni correttamente.

• Tenere le mani o le dita dietro le apposite nervature, che indicano il limite di prossimità in sicurezza al multimetro e ai cavi di misura durante le misure.
• Prima di usare lo strumento ispezionare i cavi di misura, i connettori e le sono per rilevare eventuali danni all'isolamento o metallo esesto. Se si riscontrano difetti, rimediarvi immediatamente.

Il multimetro è concepito per l'uso su conduttori sotto tensione non isolati. Nelle ● situazioni in cui i componenti sotto tensione sono disponmente accessibili, indossare dispositivi di protezione personale.

• Procedere con estrema cautela quando: si esuguono misure di tensioni >20V o di correnti >10mA su linee di alimentazione in corrente alternata con carichi induttivi o durante temporali, misure di corrente se il fusibile è intervenuto in un circuito con tensione a circuito aperto >1000V , e durante la manutenzione di apparecchi con tubi a raggi catodici (CRT).

Prima di aprire l'involucro per sostituire le pile, scollegare i cavi di misura.

Prima di eseguire una misura di resistenza o di capacité oppure una prova di continuità o di un diodo, scollegare l'alimentazione dal circuito e fare scaricare tutti i condensatori ad alta tensione.

Per evitare errorsi dilettura, che potrebbero comportare il rischio di folgorazione e altri infortuni, sostuire le pile non appena si visualizza l'indicatore di pila scarica (+).

DISIMBALLAGGIO E CONTENO

La confezione deve contentere:

1 multimetro ACDC-100 o ACDC-100 TRMS
1 set di cavi di misura
2 pile ministilo (AAA) da 1,5 V (installate)
1 manuale d'Uso
1 custodia da transporte

Se un componente è danneggiato o mancante, restituire immediatamente l'intera confezione al rivenditore per ottenerne una di ricambio.

INTRODUZIONE

I multimetri a pinza ACDC-100 e ACDC-100 TRMS sono misuratori da 1000 A/600 V con aperture della pinza di 50~mm , per applicazioni industriali. Eseguono misure su conduttori di granidi dimensioni e misure di corrente di spunto或者其他 che tensione in c.c. e c.a., corrente continua e alternata, resistenza e prove di continuità e di diodi.

CARATTERISTICHE

Contrassegni di allineamento (Figura 1)

Racchiudere il conduttore con la pinza quanto più possibile in corrispondenza dei segni su diessa, per ottenere la massima precisione della misura.

Funzioni MAX H / HOLD H

La funzione HOLD ferra lalettura sul display quando si preme il pulsante H. La funzione MAX confronta e visualizza il valore massimo misurato in tempi brevissimi, sino a 30 ms, con possibilità di impiego della modalità di selezione automatica della portata.

HOLD

Premere brevamente il pulsante HOLD per attivare esta funzione per tutte le misure. Per disattivare la funzione preme di nuovo il pulsante HOLD.

MAX

Tenendo premuto il pulsante HOLD per almeno un secondo si attiva la funzione MAX HOLD per le modalità di misure di tensione in c.c. e c.a., e corrente alternata. Per disattivare la funzione MAX HOLD, tenere premuto il pulsante HOLD per almeno un secondo.

Modalità di zero relativo

La modalità di zero relativo permette di applicare lagettura visualizzata come offset alle successive misure dello strumento. Il display visualizza quando le lecture in relazione al valore di riferimento memorizzato. In altre parole: valore visualizzato =gettura - valore memorizzato. Premendo brevamente il pulsante si attiva la modalità di zero relativo.

Pulsante SELECT / Retroilluminazione (

Premere quello pulsante per più di 1 secondo per attivare o disattivare la retroilluminazione.

Premerlo brevamente per scorrere unaohafter la funzioni A 念 e selezionate manualmente:

$$ A = \rightarrow A \sim e \Omega \rightarrow \text {小} \rightarrow \rightarrow + \rightarrow + $$

Selezione manuale o automatica della portata

Premere breve il pulsante RANGE per selezionare manualemente la portata. La dicitura AUTO sul display si spegne. Premerlo di nuovo breve per visualizzare le portate una alla volta. Tenerlo premuto per almeno un secondo per riprendere la selezione automatica della portata.

Funzione di spegnimento automatico

Il multimetro si spegne automaticamente dopo circa 30 minuti di inattività.

Per riaccenderlo, portare il selettore nella posizione OFF e poi nella posizione di una delle funzioni di misura.

Per disattivare la funzione di spegnimento automatico, premere e mantenere premuto il pulsante HOLD nelle sposta il selettore da OFF alla posizione della funzione di misura desiderata.

FUNZIONAMENTO

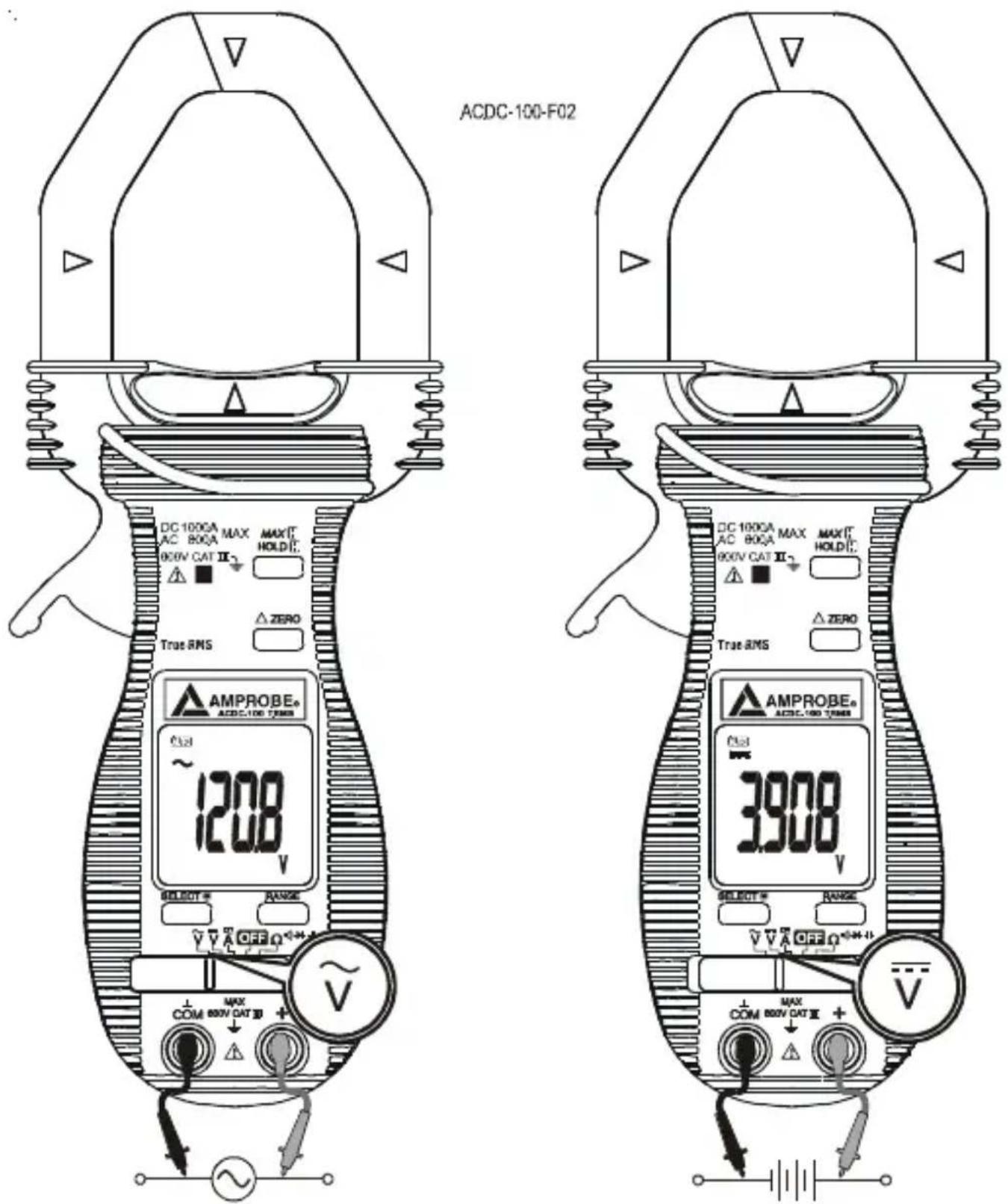

Tensione in c.c. (Figura 1)

Portare il selettore nella posizione 1. V=...

Collegare i cavi di misura: quello rosso al terminale +, quello nero al terminale 2. COM.

Collegare i puntali ai punti di misura del circuito. 3.

Leggere la misura sul display e, se necessario, correggere l'eventuale condizione di 4. sovraccarico (OL).

Tensione in c.a. (Figura 1)

Portare il selettore nella posizione 1. ^

Collegare i cavi di misura: quello rosso al terminale ^+ , quello nero al terminale 2. COM.

Collegare i puntali ai punti di misura del circuito. 3.

Leggere la misura sul display e, se necessario, correggere l'eventuale condizione di 4. sovraccarico (0L).

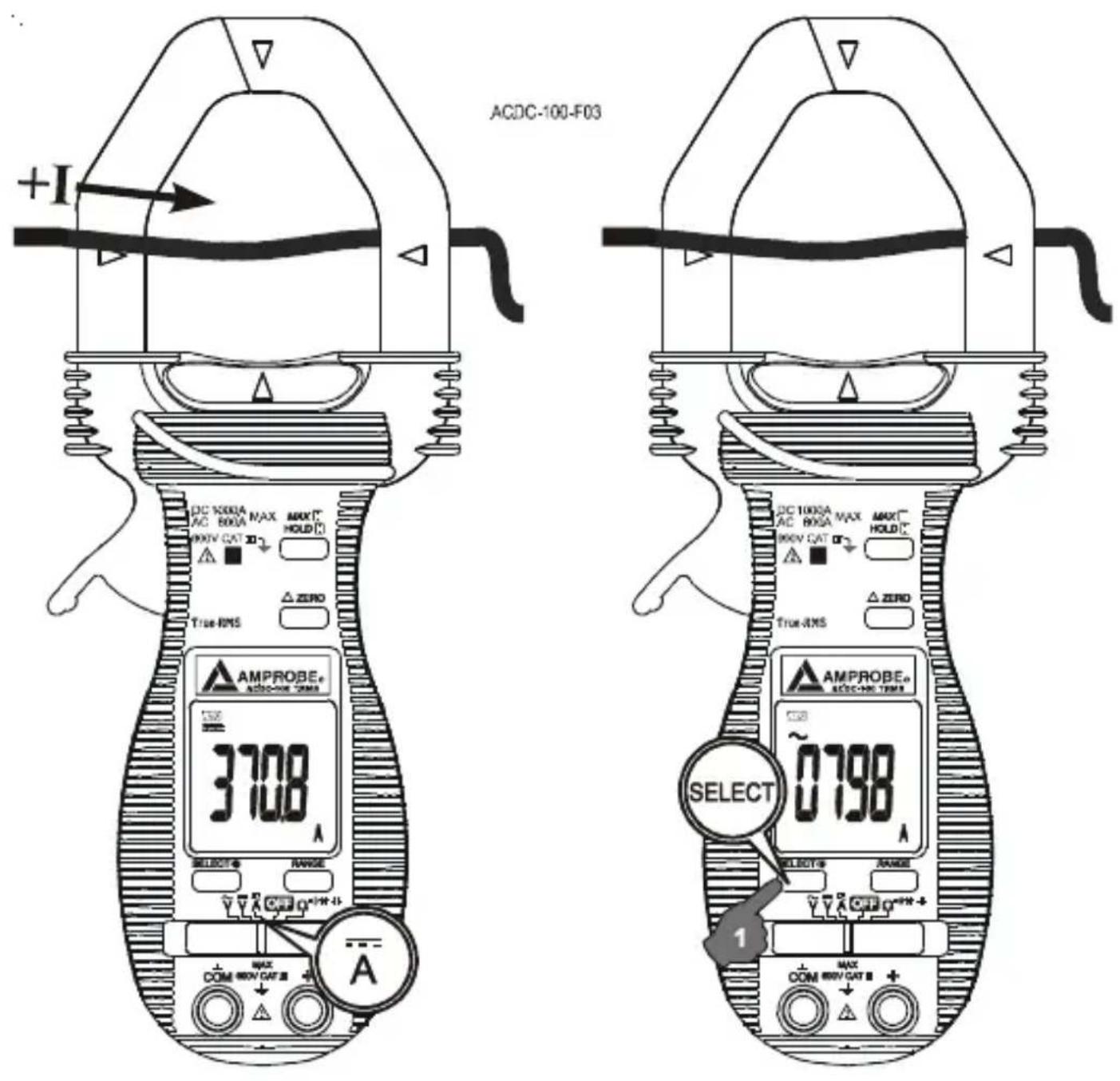

Corrente alternata (Figura 2)

Portare il selettore nella posizione A1.

Selectionare la misura di corrente alternata premendo il pulsante SELECT. 2.

Aprière la pinza, precaricata a molla, premendo l'apposto pulsante sul lato sinistro 3. dello strumento.

Posizione are la pinza intorno al conduttore di cui si vuole misurare la corrente e chiuderla 4. rilasciendo il pulsante. Accertarsi che sia complemente chiusa. La pinza deve racchiudere un solo conduttore. Se racchiude due o più conduttori in cui c'è corrente, lalettura è FALSA.

Leggere la misura sul display e se necessario correggere l'eventuale condizione di 5. sovraccarico (0L).

Corrente continua (Figura 2)

Portare il selettore nella posizione A1.

Selezionare la misura di corrente continua premendo il pulsante SELECT. 2.

Aprière la pinza, precaricata a molla, premendo l'apposto pulsante sul lato sinistro 3. dello strumento.

Posizione are la pinza intorno al conduttore di cui si vuole misurare la corrente e chiuderla 4. rilasciendo il pulsante. Accertarsi che sia complemente chiusa. La pinza delve racchiudere un solo conduttore. Se racchiude due o più conduttori in cui c'è corrente, lalettura è FALSA.

Leggere la misura sul display e se necessario correggere l'eventuale condizione di 5. sovraccarico (0L).

ATTENZIONE

L'uso della funzione misure di resistenza o capacità, prove di diodi o di continuità su un circuito sotto tensione produce risultati sbagliati e più danneggiare lo strumento. In molti casi il componente deve essere scollegato dal circuito perché si possa eseguire una misura precisa.

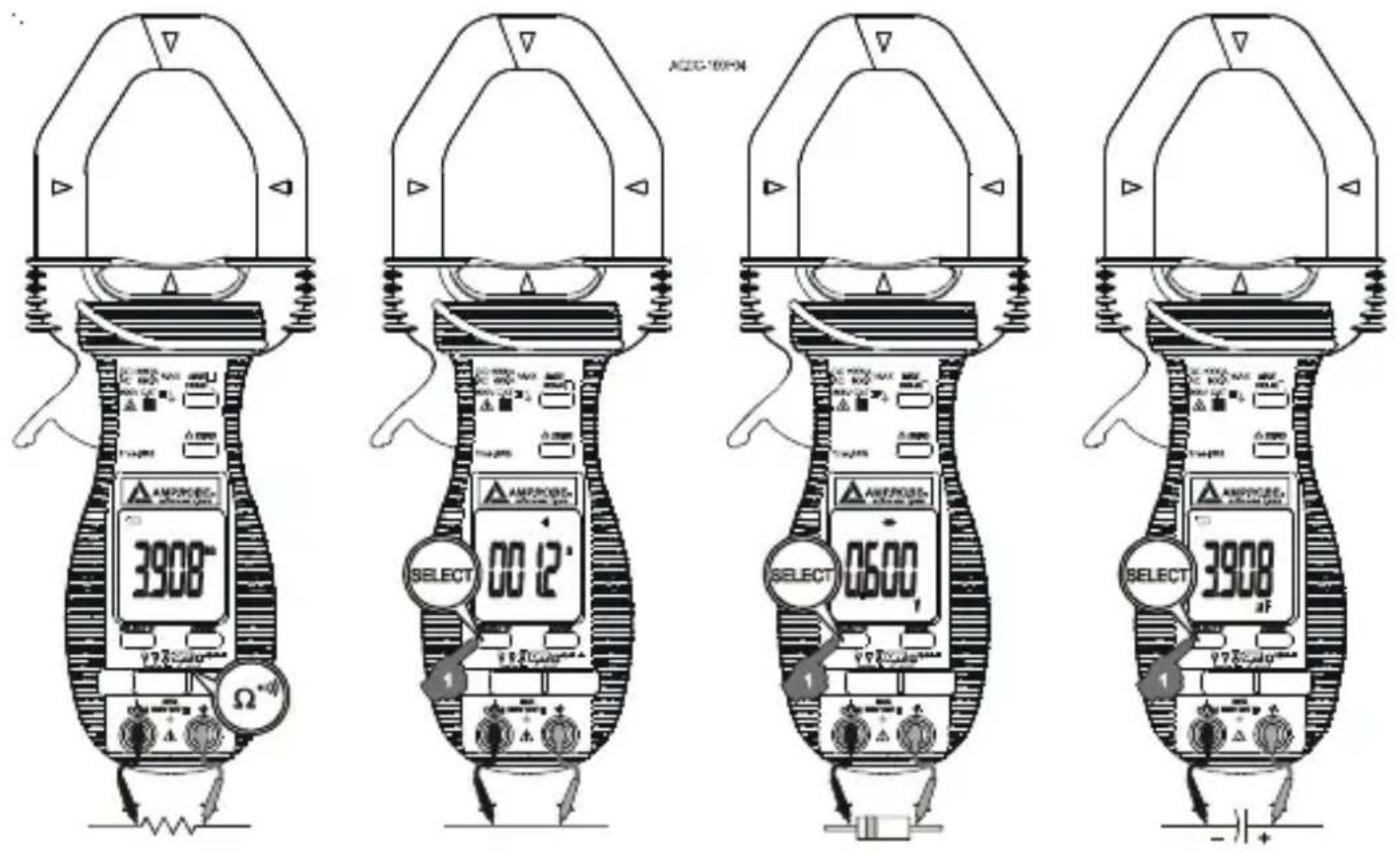

Resistenza (Figura 3)

Portare il selettore nella posizione 1.

Collegare i cavi di misura: quello rosso al terminale + , quello nero al terminale 2. COM.

Scollegare l'alimentazione dal circuito su cui si eseguirà la misura. 3.

Scaricare tutti i condensatori che possano influire sullalettura.4.

Collegare i puntali ai capi della resistenza. 5.

1. Leggere l'indicazione sul display. Se compare 0L alla portata più alta, significa che la resistenza non è misurabile perché è troppo grande oppure che il circuito è aperto.

Continuita (Figura 3)

1. Portare il selettore nella posizione e premere il pulsante SELECT finché non si visualizza ).

Collegare i cavi di misura: quello rosso al terminale ^+ , quello nero al terminale 2.COM.

Scollegare l'alimentazione dal circuito su cui si eseguirà la misura. 3.

Scaricare tutti i condensatori che possano influire sullalettura. 4.

1. Collegare i punctali ai capi della resistenza o ai due punti di misura.
2. Se esiste continuità (resistenza >10 e < 120 ), viene emesso un segnale acustico.

Diodi (Figura 3)

1. Portare il selettore nella posizione e premere il pulsante SELECT finché non si visualizza + . Collegare i cavi di misura: quello rosso al terminale + , quello nero al terminale 2.COM.

2. Scollegare l'alimentazione dal circuito su cui si eseguirà la misura.

3. Scollegare almeno un terminale del diodo dal circuito.
4. Collegare i punctali ai capi del diodo, notando la polarità.
5. Leggere l'indicazione sul display. Un diodo in buone condizioni ha una caduta di tensione diretta uguale a circa 0,6 V, perché un diodo aperto o polarizzato inversamente genera lalettura .0L.

Capacità (Figura 3)

Portare il selettore nella posizione 1. Ω e premere il pulsante SELECT finché non si visualizza +t.

Collegare i cavi di misura: quello rosso al terminale + , quello nero al terminale 2. COM.

Scollegare l'alimentazione dal circuito su cui si eseguirà la misura. 3.

Scaricare il condensatore usingo un resistore da 100 k4.

Scollegare almeno un terminale del condensatore dal circuito. 5.

Collegare i puntali ai capi del condensatore. 6.

Leggere l'indicazione sul display. 7.

Durante la misura di basso capacità, dell'ordine dei picofarad (pF), si può utilizzato la 8. modalità di zero relativivo per eliminare la capacità parasità dei cavi e dei circuiti di protezione interni del multimetro.

MANUTENZIONE E RIPARAZIONI

Se lo strumento non sembra funzionare bene, procedere come segue per individuire la causa del problema.

Controllare le pile. 1.

Rileggere le istruzioni per l'uso, per accertarsi di non avee compiuto operazioni sbagliate. 2.

Ispezionare e verificare i cavi di misura per rilevare eventuali connessioni interrotte 3. o intermittenti.

Fatta eccezione per la sostituzione delle pile e delle sonde di prova, qualiasi intervento di manutenzione o riparazione dello strumento deve essere eseguito esclusivamente presso un centro di assistenza autorizzato alla fabbrica o da altri personale di manutenzione qualificato. Il pannello anteriore e l'involucro possono essere puliti con una soluzione di detergente neutro e acqua. Applicate la soluzione in quantità moderata con un panno morbido e lasciare asciugare Completely prima dell'uso. Non usare idrocarburi aromatici o solventi clorurati per la pulizia.

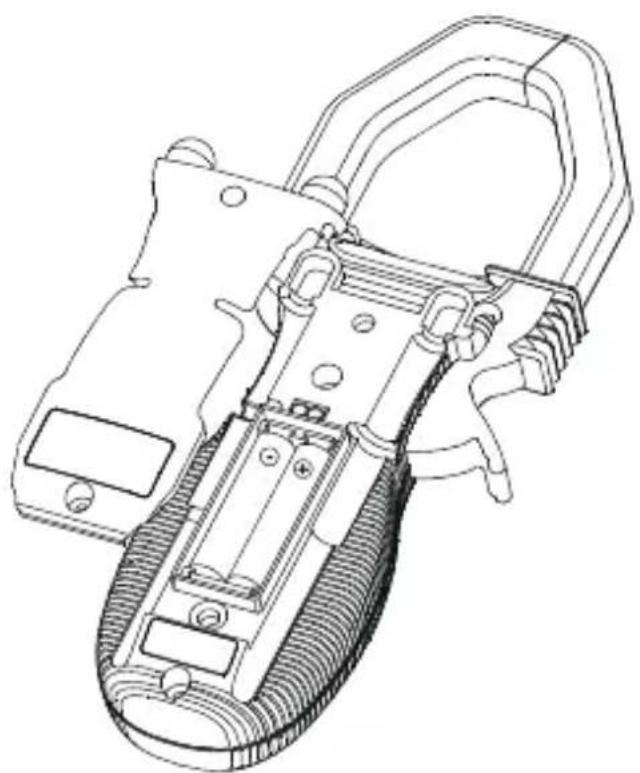

Sostituzione delle pile (Figura 4)

Avverenza

Per prevenire scosse elettriche o dati al multimetro, prima di togliere il coperchio dello scomparto delle pile scollegare i cavi di misura da qualsiasi circuito e dal multimetro e poi spegnere quest'ultimo. La sostituzione delle pile delve essere eseguita in un ambiente pulito e con la cura appropriata per evitare di contaminare i componenti interni del multimetro.

1. Togliere la vite e sollevare il coperchio dello scomparto delle pile.
2. Sostituire le pile con pile nuove dello stesso tipo (1,5 V AAA). Osservare leindicazioni di polaritàsoclolepile.
3. Riposizionare il coperchio e la vite.

SPECIFICHE

Specliche generali

Display: Display a cristalli liquidi a 314 litre (4000 conteggi)

Frequenza di aggiornamento: 3 volte al secondo, nominale

Polarità: Automatica

Alimentazione: 2 pile ministilo standard (AAA) da 1,5 V (NEDA 24G o IEC R03)

Consumo di corrente: 11 mA (valore tipico) per misure di c.a./c.c.; 2,9 mA per le altre funzioni

Temporizzazione per

spegnimento automatico: Inattivo per 30 minuti

Consumo di potenza dopo lo

spegnimento automatico: 10 A (valore tipico) per il modello ACDC-100; 90~ A per il modello ACDC-100 TRMS

Pila scarica: Meno di 2,4 V circa

Ambiente: Funzionamento in locali chiusi, al di sotto di 2000 m

Temperatura e umidità:

Esercizio: Da 0^ a 40^

Umidità relativa: < 80% di umidità relativa a 31 °C, con riduzione lineare fino al 50% di umidità relativa a 40 °C

Immagazzinaggio: Da -20 °C a 60 °C; < 80% di umidità relativa

Coefficiente di temperatura: 0,5 × (precisione specificata) / °C a temperature da 0^ C a 18^ C e da 28^ C a 40^ C

Sensibilità: Valore medio per il modello ACDC-100;vero valore efficace per il modello ACDC-100 TRMS

Pinza amperometrica: 1000 A per c.c. o 800 A (valore efficace) per c.a. continua

Terminali + e COM (tutte le funzioni): 600 V c.c. o c.a. (valore efficace)

Apertura della pinza: 50 mm max

Dimensioni: 227× 78× 40mm

Peso: 290 g

Sicurezza (Direttiva basse tensioni): a norma EN60101-1:2001; EN61010-2-032(2002), Categoria III-600 V c.a. e c.c.; grado di inquinamento: 2; classe 2

CCompatibilità elettromagnetica - Questo prodotto soddisfa i requisiti delle seguenti direttive della Comunità Europea: 89/336/CEE (compatibilità elettromagnetica) e 73/23/CEE (basse tensioni) modificate alla direttiva 93/68/CEE (marchio CE). Tuttavia, rumore elettrico o campi elettromagnetici intensi vicino all'apparecchio possono disturbare il circuito di misura. Gli strumenti di misura rispondonoanche a segnali indesiderati, eventually presente nel circuito di misura. Gli utenti devono esercitare cautela e prendere le opportune precauzioni per evitare risultati falsi quando si eseguono misure in presenza di interferenze elettroniche.

Tensione c.c.

PORTATA Precisione
400,0 mV ± (0,3% + 3 cifre)
4,000 V, 40,00 V, 400,0 V ± (0,5% + 3 cifre)
600 V ± (1,0% + 4 cifre)

Risoluzione: 0,1 mV alla portata 400 mV

NMRR: >50 dB a 50/60 Hz

CMRR: >20 dB per c.c., 50/60 Hz, Rs = 1 kΩ

Impedenza d'ingresso: 10 MΩ, 30 pF nominali (1000 MΩ alla portata 400,0 mV)

Ingresso massimo: 600 V c.c. o c.a. (valore efficace)

Tensione in corrente alternata

PORTATA Freqenza Precisione
400,0 mV 1)	Da 50 Hz a 500 Hz ± (4,0% + 4 cifre)
4,000 V, 40,00 V, 400,0 V Da	50 Hz a 60 Hz ± (1,0% + 4 cifre)
4,000 V, 40,00 V, 400,0 V Da	60 Hz a 500 Hz ± (1,5% + 4 cifre)
600 V Da 50 Hz a 500 Hz ±	(2,0% + 4 cifre)

Risoluzione: 0,1 mV alla portata 400 mV

CMRR: >60 dB per c.c. a 60 Hz, Rs = 1 kΩ

Impedenza d'ingresso: 10 MΩ, 30 pF nominali

Fattore di cresta (ACDC-100 TRMS): < 1,6 a fondo德拉; < 3,2 a metà德拉

Ingresso massimo: 600 V c.c. o c.a. (valore efficace)

1) Sezione manuale della portata e a partire da 40mV c.a. (60 mV c.a. per il modello ACDC-100 TRMS)

Resistenza

PORTATA Precisione
400,0 Ω ± (0,8% + 6 cifre)
4,000 kΩ, 40,00 kΩ, 400,0 kΩ	± (0,6% + 4 cifre)
4,000 MΩ ± (1,0% + 4 cifre)
40,00 MΩ ± (2,0% + 4 cifre)

Risoluzione: 0,1 Ω alla portata 400 Ω

Tensione di circuito aperto: 0,4 V c.c. tipica

Prove di continuità

Tensione di circuito aperto:	0,4 V c.c. tipica
Portata:	400,0 Ω
Precisione:	± (1,5% + 6 cifre)
Soglia segnale acustico:	Fra 10 Ω e 120 Ω
Prove dei diodi
Tensione di circuito aperto:	< 1,6 V c.c.
Prova di corrente (tipica):	0,4 mA

Misure di capacité

PORTATA 1)	Precisione 2) 3)
500,0 nF, 5,000 μF, 50,00 μF, 500,0 μF, 3000 μF	± (3,5% + 6 cifre)

Risoluzione: 0,1 nF alla portata 500,0 nF

1) Non specificata ulteriore precisiona alla portata 50,00 nF
2) Precisioni con condensatore a film o di qualità superiore
3) Specificata con tensione della pila maggiore di 2,8 V (circa metà del livello massimo di carica). La precisione diminuisce gradualmente al 12% con tensione di segnalazione pila scarica di circa 2,4 V.

Misure di corrente continua con la pinza

PORTATA Precisione	1) 2)
Da 0,0 A a 400,0 A ± (1,5% + 4 cifre)
Da 400 A a 800 A ± (1,5% + 4 cifre)
Da 800 A a 900 A ± (2,0% + 4 cifre)
Da 900 A a 1000 A ± (5,0% + 30 cifre)

Corrente max: 1000 A continua

Risoluzione: 0,1 A alla portata 400 A

1) Errore indotto da conduttori adiacenti percorsi da corrente: < 0,01 A/A
2) Prima di effettuare le misure, per garantirne la precisione è necessario azzerare lo strumento.

Misure di corrente alternata con la pinza

PORTATA Freqenza Precisione		1) 2)
400,0 A Da 5 Hz a 40 Hz ± (2,0% + 5 cifre)	3)
400,0 A Da 40 Hz a 200 Hz ± (1,5% + 5 cifre)
< 50 A 4)	Da 200 Hz a 400 Hz ± (1,5% + 5 cifre)
< 50 A 4)	Da 400 Hz a 1 kHz ± (2,0% + 5 cifre)
Da 400 A a 600 A Da 5 Hz a 40 Hz ± (2,0% + 5 cifre)	3)
Da 400 A a 600 A	Da 40 Hz a 100 Hz ± (1,5% + 4 cifre)
Da 600 A a 800 A Da 5 Hz a 60 Hz	± (5,0% + 30 cifre)

Corrente max: 800 A (valore efficace) continua

Risoluzione: 0,1 A alla portata 400 A

1) Errore indotto da conduttori adiacenti percorsi da corrente: < 0,01 A/A
2) Fattore di cresta (ACDC-100 TRMS): < 1,6 a fondo scala; < 3,2 a metà Scala
3) ± (4,0% + 5 cifre) per il modello ACDC-100 TRMS
4) La precisione è specificata a < 50 A in questa larghezza di banda della frequenza a causa delle limitazioni nell'uscita del calibratore ai fini del test

figura 1. funzioni di tensione in c.c. e c.a.

figura 2. Misure di c.a. e c.c. mediante la pinza amperometrica

figura 3. funzioni di resistenza, continuità, capacità e diodi

figura 4. Sostituzione delle pile

AMPROBE

ACDC-100 TRMS ACDC-100
