MANUALE UTENTE Korinth Blumfeldt

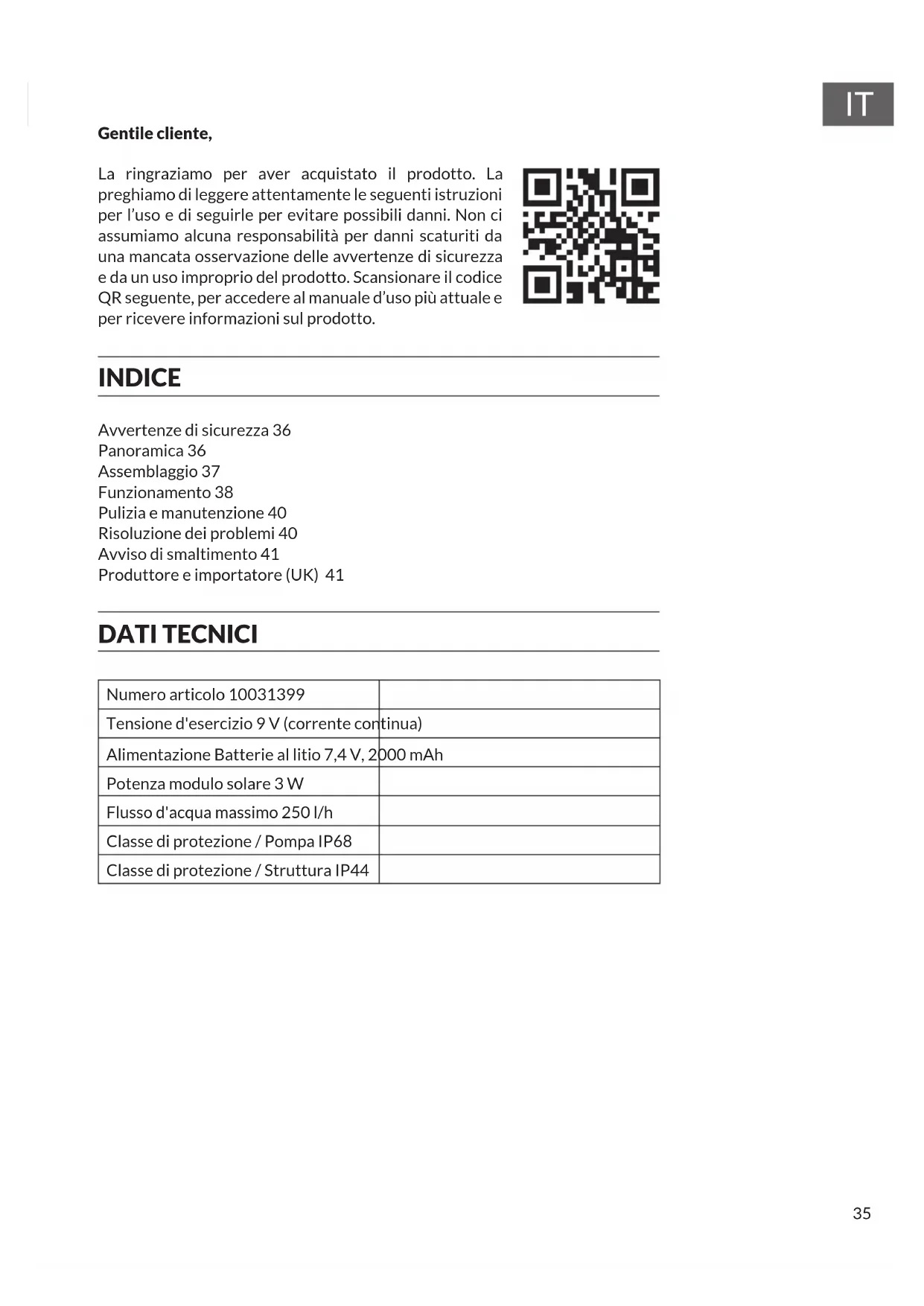

Gentile cliente, La ringraziamo per aver acquistato il prodotto. La preghiamo di leggere attentamente le seguenti istruzioni per l’uso e di seguirle per evitare possibili danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del prodotto. Scansionare il codice QR seguente, per accedere al manuale d’uso più attuale e per ricevere informazioni sul prodotto. INDICE Avvertenze di sicurezza 36 Panoramica 36 Assemblaggio 37 Funzionamento 38 Pulizia e manutenzione 40 Risoluzione dei problemi 40 Avviso di smaltimento 41 Produttore e importatore (UK) 41 DATI TECNICI Numero articolo 10031399 Tensione d'esercizio 9 V (corrente continua) Alimentazione Batterie al litio 7,4 V, 2000 mAh Potenza modulo solare 3 W Flusso d'acqua massimo 250 l/h Classe di protezione / Pompa IP68 Classe di protezione / Struttura IP4436

• Non urtare contro il modulo solare.

• Non grafare la supercie del modulo solare.

• Non lasciare la pompa in funzione a vuoto per molto tempo.

• Utilizzare il dispositivo solo con acqua dolce. PANORAMICA Questo dispositivo è una fontana solare o vaschetta per gli uccellini per uso in ambienti esterni. Per il funzionamento della pompa, il modulo solare deve essere posizionato alla luce diretta del sole. La pompa solare è dotata di una batteria che può essere attivata o disattivata tramite il modulo di comando. Di notte, i quattro LED bianchi si accendono automaticamente per abbellire l'effetto creato dalla fontana.37

Modalità di funzionamento Questa fontana solare è indicata principalmente per l'utilizzo alla luce del sole. L'energia in eccesso viene utilizzata per caricare la batteria per un uso successivo, quando è nuvoloso o al calare della notte. Il giorno dopo, la pompa si imposta automaticamente in modalità luce del giorno. La pompa funziona a batteria solo se viene attivata questa impostazione. ASSEMBLAGGIO 1 Estrarre tutto il contenuto dalla confezione. È opportuno notare che l'acqua potrebbe schizzare oltre il bordo del bacino. Non posizionare la fontana a cascata su una supercie che potrebbe essere danneggiata dall'acqua. 2 Aprire l'aletta nella parte posteriore della fontana. 3 Riempire la fontana a cascata con acqua del rubinetto pulita. 4 Collegare la pompa al tubo, quindi immergere la pompa in acqua in modo da sommergerla completamente. 5 Collegare il cavo della pompa alla presa sul lato dell'unità di controllo. 6 Collegare il cavo dei LED alla presa della struttura. 7 Chiudere l'aletta nella parte posteriore della fontana. Assicurarsi che il modulo solare sia posizionato alla luce diretta del sole. 8 La fontana a cascata è ora pronta per essere utilizzata.38

FUNZIONAMENTO Accensione della pompa: premere brevemente per accendere la pompa. La pompa funziona per un determinato numero di ore (si veda lo stato batteria) e attiva automaticamente il modulo solare. Caricamento della batteria: tenere premuto l'interruttore per 3 secondi per spegnere la pompa e per caricare la batteria con l'energia solare. Stato batteria: Verde: la batteria è completamente carica. La pompa funziona per ca. 4-6 ore. Arancione: la batteria è carica per metà. La pompa funziona per ca. 2-4 ore. Rosso: la batteria deve essere ricaricata. La pompa funziona per meno di 1 ora. NOTA: la spia dello stato di caricamento lampeggia quando la pompa è in funzione. Quando la pompa è spenta, la spia è costantemente accesa. Copertura Pompa Cavo per LED39

Funzionamento in condizioni meteo diverse Condizione meteo

2. Caricamento della

batteria con l'energia solare in eccesso.

2. Caricamento della

batteria totalmente con l'energia solare. L'energia solare alimenta la pompa e carica la batteria. Le prestazioni della pompa restano invariate se il cielo si annuvola. La pompa funziona per un'ora dopo il tramonto. Per il caricamento, la batteria necessita di 1 giorno. La pompa funziona solo in caso di energia sufciente disponibile nella batteria. Con un caricamento della batteria ridotto o nullo, il funzionamento della pompa non può essere mantenuto. L'accumulatore della batteria necessita di 2-3 giorni per caricarsi. La pompa funziona solo in caso di energia sufciente disponibile nella batteria. Con un caricamento della batteria ridotto o nullo, il funzionamento della pompa non può essere mantenuto. L'accumulatore della batteria necessita di più giorni per caricarsi. L'energia solare non è disponibile. La pompa non funziona e la batteria non viene caricata. La batteria non si carica. Quando la pompa non funziona se il cielo è nuvoloso o di notte, ma si vuole comunque utilizzare la pompa per alcune ore, premere brevemente per accendere la pompa. La pompa funzionerà per alcune ore, no allo scaricamento della batteria. Nota: i LED funzionano solo di notte.40

PULIZIA E MANUTENZIONE

Modulo solare Pulire regolarmente il modulo solare con un panno morbido, così da garantire la trasmissione luminosa. Non usare materiali o detergenti abrasivi. Pompa Qualora dopo qualche tempo la pompa non garantisse più le prestazioni consuete oppure smettesse di funzionare, vericare la presenza di sedimenti o di sporco che potrebbero ostruire il ltro o la pompa. Rimuovere le coperture della pompa e della ventola (vedere gura) e pulire entrambe con acqua pulita.

RISOLUZIONE DEI PROBLEMI

La pompa non funziona, nonostante il modulo solare si trovi in pieno sole.

• Il modulo solare non è collegato. Controllare i connettori.

• La ventola è bloccata. Per pulire la pompa, rimuovere la copertura e la ventola. Utilizzare uno spazzolino o del vapore per rimuovere eventuali sedimenti. La pompa funziona, ma non scorre acqua dallo scarico.

• Vericare che nella pompa non vi siano formazioni di sedimenti o calcare nel cilindro o nel ltro. Pulire il tubo e il ltro. Aperturapompa Copertura dellaventola Ventola Filtro41

Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i riuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili conseguenze negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l’amministrazione locale oppure il servizio di gestione dei riuti domestici. Il prodotto contiene batterie. Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di batterie, non possono essere smaltite con i normali riuti domestici. Preghiamo di informarvi sulle regolamentazioni vigenti sullo smaltimento delle batterie. Grazie al corretto smaltimento dei vecchi dispositivi si tutela l’ambiente e la salute delle persone da conseguenze negative. PRODUTTORE E IMPORTATORE (UK) Produttore: Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania. Importatore per la Gran Bretagna: Chal-Tec UK limited Unit 6 Riverside Business Centre Brighton Road Shoreham-by-Sea BN43 6RE United Kingdom
