BEDIENUNGSANLEITUNG Korinth Blumfeldt

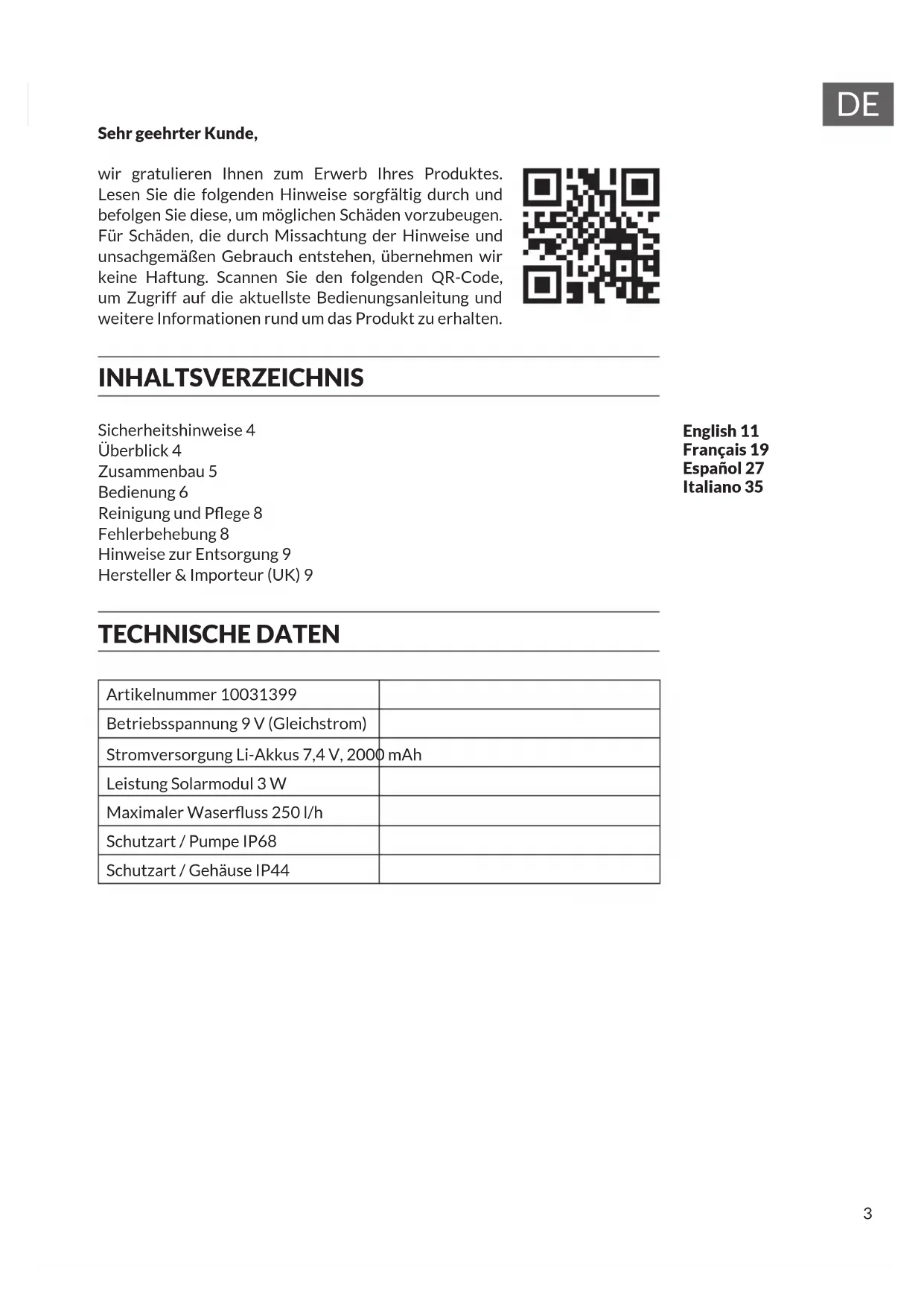

Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Produktes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten. INHALTSVERZEICHNIS Sicherheitshinweise 4 Überblick 4 Zusammenbau 5 Bedienung 6 Reinigung und Pege 8 Fehlerbehebung 8 Hinweise zur Entsorgung 9 Hersteller & Importeur (UK) 9 TECHNISCHE DATEN Artikelnummer 10031399 Betriebsspannung 9 V (Gleichstrom) Stromversorgung Li-Akkus 7,4 V, 2000 mAh Leistung Solarmodul 3 W Maximaler Waseruss 250 l/h Schutzart / Pumpe IP68 Schutzart / Gehäuse IP44 English 11 Français 19 Español 27 Italiano 354

• Stoßen Sie nicht gegen das Solarmodul.

• Zerkratzen Sie nicht die Oberäche des Solarmoduls.

• Lassen Sie die Pumpe nicht für längere Zeit leer laufen.

• Betreiben Sie das Gerät nur mit frischen Wasser. ÜBERBLICK Bei diesem Gerät handelt es sich um einen Solarbrunnen bzw. Vogelbad für den Außengebrauch. Damit die Pumpe funktioniert, muss sich das Solarmodul in direkter Sonneneintrahlung benden. Die Solarpumpe ist mit einem Akku ausgestattet, der mit einem Schalter am Bedienmodul hinzu- oder abgeschaltet werden kann. Abends schalten sich automatisch vier weiße LEDs hinzu, um das Ambiente der Wasserfontaine zu verschönern.5

Funktionsweise Dieser Solarbrunnen ist hauptsächlich für den Betrieb bei Sonnenschein geeignet. Die überschüssige Energie wird zur Auadung des Akkus für den späteren Bedarf verwendet, wenn es bewölkt ist oder die Nacht hereinbricht. Die Pumpe stellt sich am nächsten Tag automatisch in den Tageslichtmodus. Die Pumpe läuft nur über den Akku, wenn Sie dies über den Drehknopf einstellen. ZUSAMMENBAU 1 Entpacken Sie den gesamten Inhalt. Bedenken Sie, dass Wasser über den Rand der Schale spritzen kann. Bauen Sie den Kaskadenbrunnen nicht über eine Oberäche auf, die durch Wasser beschädigt werden kann. 2 Öffnen Sie die Klappe hinter dem Brunnen. 3 Füllen Sie die Kaskadenbrunnen mit klarem Leitungswasser. 4 Schließen Sie die Pumpe an den Schlauch an und liegen Sie die Pumpe unter Wasser, so dass sie vollständig eingetaucht ist.. 5 Schließen Sie das Pumpenkabel an die Buchse an der Seite der Steuereinheit an. 6 Schließen Sie das Kabel der LED an der Buchse des Gehäuses an. 7 Schließen Sie die Klappe hinter dem Brunnen. Stellen Sie sicher, dass das Solarmodul unter direkter Sonneneinstrahlung steht. 8 Der Kaskadenbrunnen ist nun zur Benutzung bereit.6

BEDIENUNG Einschalten der Pumpe: Kurz drücken, um die Pumpe einzuschalten. Die Pumpe läuft eine gewisse Anzahl von Stunden (siehe Batteriestatus) und schaltet den Solarmodus automatisch ein. Laden der Batterie: Schalter 3 Sekunden halten, um die Pumpe auszuschalten und mit der gesamten Solarenergie den Akku zu laden. Batteriestatus: Grün: Der Akku ist voll geladen. Die Pumpe läuft ca. 4-6 Stunden. Orange: Der Akku ist halb geladen. Die Pumpe läuft ca. 2-4 Stunden. Rot: Der Akku muss geladen werden. Die Pumpe läuft weniger als 1 Stunde. HINWEIS: Die Ladeanzeige blinkt, wenn die Pumpe in Betrieb ist. Wenn die Pumpe ausgeschaltet ist, leuchetet die Anzeige ständig. Abdeckung Pumpe Kabel zum LED7

Betrieb bei unterschiedlichen Wetterbedingungen Wetter

1. Pumpe eingeschaltet.

mit überschüssigem Solarstrom.

1. Pumpe ausgeschaltet.

mit dem vollen Solarstrom. Der Solarstrom betreibt die Pumpe und lädt den Akku auf. Die Leistung der Pumpe bleibt erhalten, wenn Wolken vorüberziehen. Die Pumpe läuft eine Stunde nach Sonnen- untergang nach. Die Batterie braucht zum Auaden 1 Tag. Die Pumpe läuft nur, wenn ausreichend Strom vom Akku zur Verfügung steht. Mit geringer oder ohne Akkuladung kann der Betrieb der Pumpe nicht aufrecht erhalten werden. Der Akku der Batterie braucht 2-3 Tage zum Auaden. Die Pumpe läuft nur, wenn ausreichend Strom vom Akku zur Verfügung steht. Mit geringer oder ohne Akkuladung kann der Betrieb der Pumpe nicht aufrecht erhalten werden. Der Akku der Batterie braucht mehrere Tage zum Auaden. Es ist keine Solarenergie verfügbar. Die Pumpe läuft nicht und der Akku wird nicht aufgeladen. Der Akku lädt nicht auf. Wenn die Pumpe nicht läuft, wenn es bewölkt oder Nacht ist und Sie die Pumpe trotzdem für einige Stunden laufen lassen wollen, drücken Sie kurz, um die Pumpe einzuschalten. Die Pumpe läuft dann einige Stunden, bis der Akku leer ist. Hinweis: Die LEDs funktionieren nur nachts.8

REINIGUNG UND PFLEGE

Solarmodul Das Solarmodul sollte regelmäßig mit einem weichen Tuch abgewischt werden, damit die Lichtdurchlässigkeit gewährleistet bleibt. Nutzen Sie keine scheuernden Materialien oder Reinigungsmittel. Pumpe Falls die Pumpe nach einer Weile nicht mehr die gewohnte Durchlaueistung erbringt oder aufhört zu laufen, sehen Sie nach, ob Sediment, oder Schmutz Filter oder Pumpe verstopft. Entfernen Sie die Abdeckungen der Pumpe und des Flügelrads (siehe Abbildung) und reinigen Sie beide Teile mit sauberem Wasser. FEHLERBEHEBUNG Die Pumpe funktioniert nicht, obwohl sich das Solarmodul in der vollen Sonne bendet.

• Es besteht keine Verbindung zum Solarmodul. Überprüfen Sie die Anschlüsse.

• Das Flügelrad ist blockiert. Zum Reinigen der Pumpe die Abdeckung und das Flügelrad abnehmen. Verwenden Sie eine kleine Bürste oder Wasserdampf, um Ablagerungen zu entfernen. Die Pumpe funktionert, aber es läuft kein Wasser durch den Auslass.

• Überprüfen Sie die Pumpe auf Bildung von Ablagerungen oder Verkalkung im Zylinder oder im Filter. Reinigen Sie den Schlauch und den Filter. Pumpeönen Abdeckungdes Flügelrads Flügelrad Filter9

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieses Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder Ihrem Hausmüllentsorgungsdienst. Dieses Produkt enthält Batterien. Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von Batterien gibt, dürfen die Batterien nicht im Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Bestimmungen zur Entsorgung von Batterien. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. HERSTELLER & IMPORTEUR (UK) Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland. Importeur für Großbritannien: Chal-Tec UK limited Unit 6 Riverside Business Centre Brighton Road Shoreham-by-Sea BN43 6RE United Kingdom1011
