MANUALE UTENTE GHS 3704TE Güde

Traduzione del Manuale d'Uso originale Fendeur de bois

ITALIANO Leggere attentamente le istruzioni per l'uso prima di mettere in funzione l'eletttroutensile.

RO Curatare/Intretinere

4

23

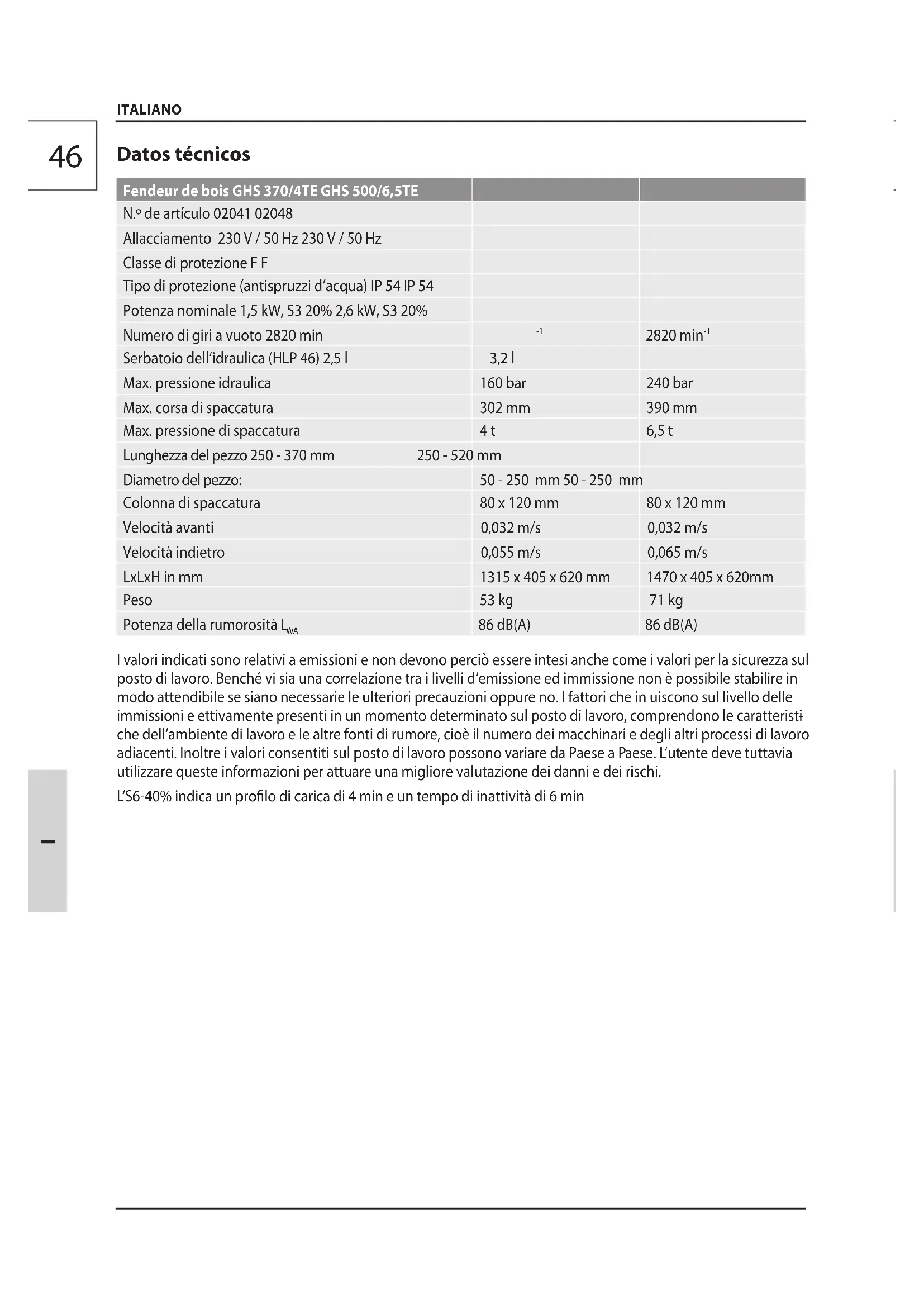

Fendeur de bois GHS 370/4TE GHS 500/6,5TE
N.° de articulo 02041 02048
Allacciamento 230 V / 50 Hz 230 V / 50 Hz
Classe di protezione F F
Tipo di protezione (antispruzzi d'acqua) IP 54 IP 54
Potenza nominale 1,5 kW, S3 20% 2,6 kW, S3 20%
Numero di giri a vuoto 2820 min	-1	2820 min-1
Serbatoio dell'idraulica (HLP 46) 2,5 I	3,2 I
Max. pressione idraulica	160 bar	240 bar
Max. corsa di spaccatura	302 mm	390 mm
Max. pressione di spaccatura	4 t	6,5 t
Lunghezza del pezzo 250 - 370 mm 250 - 520 mm
Diametro del pezzo:	50 - 250 mm 50 - 250 mm
Colonna di spaccatura	80 x 120 mm	80 x 120 mm
Velocità avanti	0,032 m/s	0,032 m/s
Velocità indietro	0,055 m/s	0,065 m/s
LxLxH in mm	1315 x 405 x 620 mm	1470 x 405 x 620mm
Peso	53 kg	71 kg
Potenza della rumorosità LWA	86 dB(A)	86 dB(A)

I valori indicati sono relativi a emissioni e non devono perché essere intesi anche come i valori per la sicurezza sulippo di lavoro. Benché vi sia una correlazione tra i livelli d'émissione ed immissione non è possibile stabilire in modo attendibile se siano necessarie le ulteriori precauzioni oppure no. I fattori che in uiscono sul livello delle immissioni eettivamente presenti in un momento determinato sulippo di lavoro, comprehendono le caratteristi che dell'ambiente di lavoro e le altre fonti di rumore,cioè il numero dei macchinari e degli altri processi di lavoro adiacenti. Inoltre i valori consentiti sulippo di lavoro possono variate da Paese a Paese. L'utente delve&Tuttavia utilizezzare queste informazioni per attuare una migliorie valutazione dei dati e dei rischi. L'S6-40% indica un profilo di carica di 4 min e un tempo di inattività di 6 min

Usare I'apparecchio solo dopo aver letto con attenzione e capito le istruzioni per l'uso. Prendere in cono

scenza gli elementi di lavoro e l'uso corretto dell'apparecchio. Rispettare tutte le istruzioni di sicurezza riportate nel Manuale. Comportarsi con cura verso le altre persona.

L'operaatore è responsabile verso i terzi degli incidenti oppure pericoli.

Possono lavorare con l'apparecchio solo le persone che hanno raggiunto 16 anni. L'eccezione rap presenta lo sfruttamento dei minorenni per lo scopo dell'addestramento professionale per raggiungere la pratica sotto controlo dell'istruttore.

In caso dei dubbi sul collegamento ed uso dell'apparecchio, rivolgersi cortesamente al CAT.

Gli operatori devono essere addestrati per usare, impostare e manovrare l'apparecchio.

Uso in conformità alla destinazione

Spaccalegna è destinato esclusivamente a spaccare la legna nel senso delle fibre. Con riferimento ai dati tecnici ed alle istruzioni di sicurezza

La macchina può essere usata solo se completingmente montata.

E' vietato utilizzato una macchina non completeness montata.

E' vietato utilizzato l'apparecchioswana i bianchi aggianti.

E' indispensableare rispettore le istruzioni di montaggio, per la funzione, per le riparazioni ecc., per evitare i pericoli e danni.

Non dimenticare, per favore, che questo apparetc chio, secondo la sua destinazione, non è costruito per uso industriale.

Assicurare che durante l'esercizio non siano presenti nell'area di lavoro le persone non adatte, rispett. che mantengano la distanza sufficientemente sicura.

I bambini non devono giocare con l'apparecchio.

Spaccalegna è dimensionato solo per essere manovrato da una persona. Con la macchina non devono mai lavorar due persone.

E' severamente vietato che lo spaccalegna sia manovrato da due persone in modo che una regge il pezzo e l'altra lavora sui fermi.

Questo impianto cui ènessereutilizzato solo per lo scopoindicato.All'inadempimento delle istituzioni delle direttive generalmente valide e delle istituzioni nel presente Manuale il costruttore non assume alcuna responsabilità dei danni.

Pericoli residuali

La legna secca e sconnessa in spaccatura cui saltare di scatto e provocare le ferite sulla faccia del personale di manovra. Indossare, per favore, la tutadatta!
I pezzi legnosi creati da spaccatura posso nco cadere gi e far male soprattutto sui piedi del lavoratore.
Durante la spaccatura, il coltello idraulico in discesa cui schiacciare o tagliare le parti del corpo.
Esiste il pericolo che la legna da spaccare nodosa s'incunea durante la spaccatura. Tenere perché presente che la legna spaccata è sottomosta alla forte pressione e che la fessura vi potrebbe schiacciare le dita.
Attenzione! Spaccare sostanzialmente i pezzi di legno tagliati ad angolo retto! I pezzi di legno tagliati obliquamente possono scivolare durante l'operazione di spaccatura!

Avvertenze di sicurezza generali per elettROUTensili

A Avverenza Leggere tutte le istruzioni ed avvertimenti di sicurezza. Mancata osservazione delle avverenze sottostanti potrebbe provocare scosse elettriche, incendi e/o seri incidenti.

Conservare tutte leindicazioni istruzioni di sicurezza per il loro futuro uso.

Il termine "elettROUTensile"utilizzato nelleindicazioni di sicurezza si riferisce ad utensili elettrici alimentati alla rete (con cavo di rete) e ad utensili elettrici alimentati a batteria (senza cavo di rete).

1) Sicurezza sul luogo di lavoro

a) Tenere la postazione di lavoro pulita e ben illuminata. Il disordine oppure la postazione di lavoro non illuminata possono essere causa di incidenti.

b) Evitare d'impiegare l'elettROUTensile in ambienti esposti al rischio di esplosioni dove si trovano liquidi, gas o polveri inflammabili. Gli elettROUTensili producono scintille che possono far infiammare la polvere o i gas.
c) Tenere lontani i bambini ed altri persone dall'elettROUTensileOgni eventuale distrazione cui lo spocare la perdita del controllo sull'elettROUTensile.

2) Sicurezza elettrica

a) La spina di allacciamento alla rete dell'elettROUTensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettROUTensili dotati di collegamento a terra. Le spine non modificate e le prese adatte riducono il rischio di scosse elettriche
b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento se il vostro corpo èizzato a terra.
c) Protteggere gli elettroutensili alla pioggia o dall'umidità. La penetrazione dell'acqua in un elettroutensile aumenta il rischio di scosse elettriche.
d) Non usare il cavo per scopi diversi da quelli pre-visti ed, in particolare, non uso per trasportare o per appendere l'elettroutensile oppure per estrarre la spina alla presa di corrente. Non avvincare il cavo alle temperature excessive, olio, spigoli I cavi danneggiati o aggrovigliati augmentano il rischio di scosse elettriche.
e) - Qualora si voglia usare I'electroutensile all'aperto, impiegare solo ed esclusivamente i cavi di prolunga che siano adatti per I'impiego all'esterno. L'uso di un cavo di prolunga omologato per I'impiego all'esterno riduce il rischio di scosse elettriche.
f) Qualora non fosse possibile evitare l'uso dell'elettroutensile in ambiente umido, utilizes un interruptore di sicurezza RC. L'uso di un interruptore di sicurezza RCD reduces il rischio di scosse elettriche.

3) Sicurezza delle persone

a) E'importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'elettROUTensile durante le operazioni di lavoro. Non utilizzare mai l'elettROUTensile in caso di stanchezza oppure quando ci si trovi sotto l'effetto di droghe, bevande alcol Un attimo di distrazione nelle si usa l'elettROUTensile perché.

provocare seri incidenti.

b) Indossare sempre dispositivi di protezione individuale nonché occhiali protettivi. Indossando i dispositivi di protezione individuale quali maschera di respirazione, scarpe antiscivolo, elmetto di protezione, oppure tappi per le orecchie a seconda del tipo e dell'application dell'eletttroutensile, si riduce il rischio di incidenti.
c) Evitare l'accensione involontaria dell'elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'elettroutensile sia spento. Tenendo il dito sop ra l'interruttore nelle si trasporta l'elettroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, possono verificarsi gravi incidenti.
d) Prima di accendere l'elettroutensile togliere gli attrezzi di regolazione o le chiavi. Un utensile oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti.
e) Evitare una posizione anomala del corpo. Mettersi in posizione sicura e mantenere l'equilibrio in ogni situazione. In quello modo è possible controllare meglio l'elettROUTensile in caso di situazioni inaspettate.
f) Indossare vestiti adeguati. Non indossare vestiti larghi e gioielli. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti larghi, gioielli o capelli lunghi potranno impigliarsi in parti in movimento.
g) In caso fosse previsto il montaggio di dispositi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L'utilizzo di un'aspirapolvere cui ridurre lo sviluppo delle situazioni pericolose dovute alla polvere.

4) Uso e cura degli elettroutensili

a) Non sottoporre la macchina a sovraccarico. Per il lavoro specifico, utilizzare escludivamente l'elettroutensile idoneo. Con un elettroutensile adatto si lavora in modo migliorie e più sicuro nell'ambito della sua potenza di prestazione.
b) Non utilizzato mai l'elettroutensile con interruttore difettoso. L'elettroutensile che non può essere spento o accesso, è pericoloso e deve essere aggiustato.
c) Prima di procedere ad operazioni di regolazione sull'apparecchio o di sostituzione degli accessori oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina alla presa della corrente e/o estrarre la bat

teria ricaricabile. Tale precauzione evitera che l'eletttroutensile possa essere messo in funzione involontariamente.

d) Quando gli elettroutensili non vengono utilizzati, vanno conservati fuori della portata dei bambini. Non fare usare l'elettroutensile a persona che non siano abituate ad uso o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono machine pericolose se utilizzati da persona non dotate di sufficiente esperienza.
e) Eseguire la manutenzione dell'elettROUTensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s'inceppino e che non ci siano pezioni rotti o danneggiati al punto da limitare la funzione dell' Numerous incidenti sono causati da elettROUTensili la cui manutenzione è stata effettuata molto accuratamente.
f) Mantenere gli utensili da taglio sempre affiliati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affiliati s'inceppano meno frequentemente e sono più facile da condurre.
g) Utilizzato gli elettroutensili, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L'impiego di elettroutensili per usi diversi da quelli consentiti potra dar luogo a situazioni di pericolo.

5) Servizio

a) Fare riparare l'elettROUTensile solo ed esclusivamente da personale autorizzato, e solo impiegando pezzi di ricambio originali. In tal modo potra essere salvaguardata la sicurezza dell'elettROUTensile.

Norme Di Sicurezza

Il lavoro con spaccalegna può essere legato ai pericolli. Per tal motivo sono manovrarlo solo le persone istruite ed esperte.

Indossare abiti di lavoro idonei, ossia scarpe solide con suole antiscivolo, pantaloni robuste lunghe, quanti, occhiali di protezione e protezione dell'udito! Non portare vestito lungo o gioielli. I cappelli, vestiti e quanti devono trovari fuori alla portata delle parti mobili, in quanto potrebbero essere intrappolati dalle parti in movimento. Non utilizzate l'apparecchio se avete piedi nudi o sandali aperti.

Disattivare immediatamente l'apparecchio se si blocca. Tirare la spina e rimuovere il pezzo di legno incastrato.

Collegamento Alla Rete

ATTENZIONE! La scossa elettrica! Esiste il rischio dell'infortunio alla scossa elettrica!
L'esercizio è ammesso solo con l'interruttore di sicurezza alla corrente falsa (RCD max. corrente falsa 30 mA).

Controllare la tensione. Dati tecnici individati sulla targhetto devono corrispondere alla tensione di rete.

Inserire la spina del cavo elettrico in una presa ido -nea per forma, tensione frequenza e conforme alle normative vigenti.

In conformità alle istituzioni delle associazioni professionistiche "CE" ecc., tutti gli spaccalegna sono dotati dell'interruttore per sottotensione nel contatore. Questo impedisce al riaviamento occidentale nell'interruzione della corrente per causa di mancanza dell'alimentazione, sconnessione inaccettabile della spina, fusibile difettoso ecc. L'apparecchio più essere acceso solamente premendo nuovamente l'interruttore verde.

La pressione intenzionata, rispett. bloccaggio dell'interruttore, se non c'è filo neutro, porta automaticamente al mancato funzionamento dell'interruttore. In tal caso, naturalmente dopo la sua verifica, scade la garanzia.

Preparazione del lavoro

Prima di messa in funzione bisogna controllare la funzionalità dei dispositivi di sicurezza (soprattutto la manovra bi-leva).

Prima di agli uso eseguire controlo visivo dell'apparecchio.

• il funzionamento regolare dell'interruttore on/off compreso l'interruttore di emergenza
• Prima di iniziare il lavoro occorre controllare la tenuta delle linee e dei tubi idraulici.
• Controllare i danni e serraggio soprattutto sui dis - positivi di sicurezza, elementi elettrici di comando, cavi elettrici e filettature.

L'apparecchio non deve essere utilizzato se daneggiato oppure con i dispositivi di sicurezza difettosi.
Cambiare le parti usurate e danneggiate.

Area di lavoro

E' indispensableabile per la spaccatura sicura della legna che I'area di lavoro sa piana e resistente a scivolo e che sua assicurata la sufficiente libertà del movimento. Per il trasporto dello spaccalegna è necessario che i percorsi siano liberi, perché il pericolò dell'inciampata. Bisognà assicurare l'illuminazione sufficiente delippo di lavoro.

L'apparecchio deve essere appoggiato, durante il lavoro, sul suolo orizzontale e piano e il pavimento attorno all'apparecchio deve essere piano, ben mantenuto e primo di rifiuti quali ad es. trucioli e pezzi legnosi.

Esercizio

Apriere la valvola di sfiato!

Durante la spaccatura di legno ricoperto di vegetazione, pezioni di tronchi alla forma irregolare ecc. possono subentrare pericolia a causa di pezioni che scagliano fuori, bloccano o schiacciano.

Non mettere mai le mano nella zona di taglio.

Prima di eseguire i lavori di riparazione o manutenzione e/o abbandonando lo spaccalegna, deve essere interrotta l'alimentazione della corrente elettrica premendo il pulsante rosso sul contatore e sconnetter la spina alla presa di rete. Non è sufficiente interrompere l'alimentazione della corrente solo mettendo l'interruttore in posizione „OFF".

Per trasportare l'apparecchio usare solo un apposto dispositivo di trasporto. Bloccare l'apparecchio con dei mezzi di fissaggio per evitare che si metta in movimento, che cada o si ribalti.

La macchina deve essere bloccata al pavimento medi-
ante dei mezzi di fissaggio adatti. (ad es. picchetti) La macchina cui quo essere usata solo se complemente montata.

E' vietato utilizzato una macchina non completamente montata.

Comportamento in caso d'emergenza

Applicare il pronto socorro relativo all'incidente e rivolgersi più rapidamente al medico qualificato. Proteggere il feritoagli ulteriori incidenti et tranquillizzarlo. In caso di richiesta del pronto socorro comunicare le seguenti informazioni: 1. Luogo dell'incidente, 2. Tipo dell'incidente, 3.Numero dei feriti, 4. Tipo della ferita

Manutenzione

Prima di eseguire qualsiasi lavoro sull'apparecchio sconnettere sempre la spina alla presa.

Disattivare l'apparecchio, scollegarlo dall'alimentazione elettrica rimuovendo la spina elettrica e farlo raffreddare prima di eseguire le operazioni di installatione, adattamento, pulizia o manutenzione, quindi procedere allo stoccaggio o al trasporto dell'apparecchio.

I flessibili dell'idraulica e raccordi devono essere controllati cca agli 4 ore d'esercizio per la tenuta e, se necessario, serrati.

In caso di apparecchio difettioso, la riparazione deve essere eseguita dal CAT.

Utilizzare solo gli accessori e ricambi originali.

In caso di necessità consultare la lista dei ricambi sul site www.guede.com.

Non pulire la macchina e i loro componenti con solventi, liquidi inflammabili o tossici. Impiegare solamente un panno umido.

Solo l'apparecchio periodicamente mantenuto e curato più essere un'aiutante soddisfacente. La manutenzione e cura mancanti possono potareagli incidenti e ferite inaspettabili.

Smaltimento

Gli apparecchi difettosi e/o da smaltire devono essere consegnati ai centri autorizzati.

L'apparecchio contiene olio idraulico che costituisce un pericolo per le falde acquifere. Lo scarico incontrato o lo smaltimento non corretto sono punibili.

Simboli

ATTENZIONE! AVERTENZA

AVVERTENZA! Prima dell'uso leggere il Manuale d'Uso

Attenzione! Prima di agli intervento manutentivo o riparativo scollegare la spina di rete!

Utilizzare gli occhiali di protezione! Utilizzare le protezioni dell'udito!

Utilizzare i guanti di protezione!

Indossare le scarpe antifortunistiche con puntali in acciaio!

Uso della gru

Attenzione! Parti mobili della macchina! Pericolo! Restare lontani da parti della macchina che sono in movimento!

Solo per essere manovrato con unica persona!

Non mettere le mani nella zona di spaccatura!

Proteggere all'umidita. Non esporre la macchina alla pioggia.

Prima di iniziare a lavorare asportare tutti gli oggetti estranei, ad es. chiodi e filo

Attenzione corrente elettrica

Avviso alle ferite sulle mani

Avviso agli oggetti lanciati

Distanza dalle persone

Attendersi a che non stia nessuno nella zona pericolosa.

Senso di rotazione

Per l'ecuzione ci voglioni 2 personne.

Gli apparecchi difettosi e/o da smaltire devono essere consegnati ai centri autorizzati.

Apire la valvola di sfiato!

sovraccarico dell'apparecchio, applicazione di una forza eccessiva, danneggiamento dovuto ad un intervento dei terzi o oggetti estranei, mancato rispetto del manuale d'uso e di montaggio e usura normale.

Informazioni importanti per il cliente

Facciamo presente che la restituzione in garanzia oanche dopo il periodo di garanzia va sempre fattanell'imballaggio originale. Tale misura previene, in modo efficiente, il danneggiamento inutilde iltrasporto evitando i problemi durante il disbrigo del reclamo. L'apparecchio è protetto, in modo ottimale, solo nel suo imballaggio originale, quello che garantisce il disbrigo normale.

Servizio

Avete le domande tecniche? Contestazioni? Avete bisogno dei ricambi oppure del Manuale d'Uso? Sul nostro除去 http://www.guede.com/support, nel settore Servizio, Vi aiuteremo velocemente ed in via non burocratica. Ci dareste la mano, per favore, per poter.aiutar Vi? Per poter identificare il Vostro apparecchio nel caso di contestazione abbiamo bisogno del numero di seri, cod. ord. e I'anno di produzione. Tutte questeindicazioni troverete sulla targhetta della macchina.

Tel.: [phone] / 700-360

Fax: [phone]

E-Mail: [e-mail]

Garanzia

Il periodo di garanzia è di 12 mesi in caso di uso industriale, di 24 mesi per i consumatori, e inizia a decorrere alla data dell'acquisto dell'apparecchio.

La garanzia si riferisce esclusivamente ai difetti dovuti a difetti di materiale o di fabbricazione. Nel caso di reclamo durante il periodo di garanzia occorre allegare il documento originale d'acquisto con la data di vendita.

Non rientra nella garanzia l'uso improprio quale ad es.

Rimozione del difetto

Guasto Causa Rimozione
Motore non parte Manca la corrente nella presa Controllare il fusabile
	Cavo elettrico di prolunga difettoso Sconnettere la spina, controllare,sostituire
	Cavo di connessione non giusto Connessione a 5 fili, conzsche 2,5mm2
	L'interrottore del condensatoredifettoso	Far controllare l'apparecchiodall'elettricista professionale
Il coltello da spaccatura non si muove	Regolare le leve bi-manuali di mano-vra e d'avviamento.	Valvola di regolazione guasta; sostuzione solo presso CAT.
	Poco l'olio idraulico. Aggiungere l'olio idraulico.
	Tirante d'avviamento curvato; ilpistone idraulico sulla valvola nonviene premuto totalmente.	Controllare tutte le viti sul tiranted'avviamento.Regolare il tirante perché il pistoneidraulico sulla valvola venga premuto.
	La legna è molto nodosa e coltelloda spaccatura si blocca.	Lubricare il coltello da spaccatura.
La pompa idraulica fischia, il cuneo da spaccatura si muove a scatti	Perdita dell'olio, sporco sul fondo Serrare il filetto Cambiare ilflessibile
	Poco l'olio idraulico. Aggiungere l'olio idraulico.

Technische Gegevens

Spaccatrice dei tronchi idraulica GHS 370/4TE GHS 500/6,5TE
Artikel-Nr. 02041 02048
Aansluiting 230 V / 50 Hz 230 V / 50 Hz
Beschemklasse F F
Veiligheidsaard IP 54 IP 54
Nominaal vermogen 1,5 kW, S3 20% 2,6 kW, S3 20%
Onbelast toerental 2820 min	-1	2820 min-1
Tank voor hydraulische olie (HLP 46)	2,5 l	3,2 l
max. hydraulische druk	160 bar	240 bar
max. splijtslag	302 mm	390 mm
max. splijtdruk	4 t	6,5 t
Werkstuklengthe	250 - 370 mm	250 - 520 mm
Werkstukdiameter:	50 - 250 mm 50 - 250 mm
Splijtzuil	80 x 120 mm 80 x 120 mm
Voorloopsnelheid	0,032 m/s	0,032 m/s
Terugloopsnelheid	0,055 m/s	0,065 m/s
LxBxH in mm	1315 x 405 x 620 mm	1470 x 405 x 620mm
Gewicht	53 kg	71 kg
Geluidsvermogenniveauu LWA	86 dB(A)	86 dB(A)

Informazioni importante pentru clienti

Và rugam sā retineti cā returnarea in cadrul sau in afara perioadei de garantie ar trebui sā se facā, in principiu, in ambalajul original. Prin aceastā māsurā se evita eficient deteriorarile inutile din timpul transportului sī reglementarea adesea controversata a acestora. Aparatul dumneavoastrā este protejat in mod optim numai in ambalajul original sī astfel se asigurā o procesare fāra problema.

Service

Traduzione della dichiarazione di conformità CE

Dichiariamo con il presente nei, che la concezione e costruzione degli apparecchi elencati, nelle realizzazioni che stiamo introducendo alla vendita, sono conforme ai requisiti principali delle direttive CE sulla sicurezza ed igiene.

Nel caso della modifica dell'apparecchio da moi non autorizzato, la presente dichiarazione perde la propria validità.
