Tipo di prodotto	Pialla e spessora
Marca	Güde
Modello	GADH 254
Alimentazione	230 V ~ 50 Hz
Potenza max.	1500 W
Velocità di avanzamento max.	6 m/min
Numero di giri a vuoto	8500 min⁻¹
Larghezza di piallatura max.	254 mm
Spessore di piallatura	6 - 120 mm
Asportazione trucioli (piallatura)	0 - 2 mm
Asportazione trucioli (spianatura)	0 - 2 mm
Numero di coltelli	2
Tipo di coltelli	HSS (acciaio rapido)
Dimensioni coltelli	261 x 16 x 1,5 mm
Dimensioni tavolo spianatura	920 x 264 mm
Dimensioni tavolo piallatura	380 x 264 mm
Inclinazione della guida	0° - 45°
Peso	34 kg
Tipo di protezione	I (messa a terra)
Grado di protezione	IP 20
Livello di pressione acustica (LpA)	92,9 dB(A) (K = 3 dB)
Livello di potenza acustica (LwA)	106 dB(A) (K = 3 dB)
Materiali lavorati	Legno (senza corpi estranei)
Dispositivi di sicurezza	Microinterruttore, protezione antisovraccarico, coperchio di protezione, arresto di emergenza
Manutenzione	Pulire regolarmente, sostituire i coltelli se usurati, lubrificare le parti mobili
Garanzia	24 mesi (uso privato), 12 mesi (uso professionale)

Domande frequenti - GADH 254 Güde

Che tipo di coltelli utilizza la pialla GADH 254?

La pialla GADH 254 utilizza coltelli in HSS (acciaio rapido) di dimensioni 261 x 16 x 1,5 mm. Viene fornita con due coltelli.

Come regolare l'altezza di piallatura?

L'altezza di piallatura si regola tramite una leva o una manopola situata sulla macchina. Consultare il manuale di istruzioni per i dettagli precisi. Lo spessore di piallatura può variare da 6 a 120 mm.

Qual è la larghezza di piallatura massima?

La larghezza di piallatura massima è di 254 mm. Per pezzi più larghi, potrebbe essere necessario effettuare più passate.

Come sostituire i coltelli?

Prima di qualsiasi intervento, scollegare la macchina. Rimuovere il coperchio di protezione e svitare i coltelli usurati. Sostituirli con coltelli nuovi identici (HSS, 261x16x1,5 mm) e serrare correttamente. Indossare guanti di sicurezza.

Cosa fare se la macchina non si avvia?

Verificare l'alimentazione elettrica, il microinterruttore e l'interruttore di sicurezza. Assicurarsi che il coperchio di aspirazione sia montato correttamente per attivare il microinterruttore. Se il problema persiste, contattare un elettricista specializzato.

Come pulire la pialla?

Scollegare la macchina prima della pulizia. Utilizzare un panno umido (non solventi infiammabili) per pulire le superfici. Pulire regolarmente la tramoggia di espulsione dei trucioli e le fessure di ventilazione. Non utilizzare acqua.

Quali tipi di legno si possono piallare?

La pialla è progettata solo per il legno, senza chiodi, viti o altri corpi estranei. Evitare legno con molti nodi o buchi di nodi.

Qual è la potenza del motore?

La potenza massima del motore è di 1500 W con un'alimentazione di 230 V ~ 50 Hz.

La macchina è rumorosa?

Sì, il livello di pressione acustica è di 92,9 dB(A) e il livello di potenza acustica è di 106 dB(A). È obbligatorio indossare una protezione per l'udito.

Come ottenere pezzi di ricambio?

I pezzi di ricambio sono disponibili sul sito www.guede.com nella sezione Servizio. Saranno necessari il numero di serie, il numero d'ordine e l'anno di fabbricazione (vedere targhetta segnaletica).

MANUALE UTENTE GADH 254 Güde

Traduzione del Manuale d'Uso originale - Pialla a filo e spessore

NL

ITALIANO Leggere attentamente le istruzioni per l'uso prima di mettere in funzione l'elettroutensile.

Italiano DATI TECNICI | USO IN CONFORMITÀ ALLA DESTINAZIONE | ISTRUZIONI DI SICUREZZA | MANUTENZIONE | GARANZIA \_\_\_\_ 53

Nederlands TECHNISCHE GEGEVENS | VOORGESCHREVEN GEBRUIK VAN HET SYSTEEM | VEILIGHEIDSADVIEZEN | ONDERHOUD | GARANTIE \_\_\_\_ 60

Cesky TECHNICKÉ ÚDAJE | POUŽITÍV SOULADU S URČENÍM | BEZPEČNOSTNÍ POKYNY | ÚDRŽBA | ZÁRUKA \_\_\_\_ 67

Slovensky TECHNICKÉ ÚDAJE | POUŽITIE PODL'A PREDPISOV | BEZPEČNOTNÉ POKYNY | ÚDRZBA | ZÁRUKA 74

Magyar MÜSZAKI ADATOK | RENDELTETÉS SZERINTI HASZNÁLAT | BIZTONSÁGI UTASÍTÁSOK | KARBANTARTÁS | JÓTÁLLÁS 81

Polski DANE TECHNICZNE | ZASTOSOWANIE ZGODNE Z PRZEZNACZENIEM | WSKAZÓWKI BEZPIECZEŃSTWA | KONSERWACJA | GWARANCJA 88

LIEFERUMFANG | DELIVERED ITEMS | ARTICLES DÉLIVRÉS | VOLUME DELLA FORNITURA | LEVERINGSOMVANG | OBJEM DODÁVKY | ROZSAH DODÁVKY | SZÁLLÍTÁSI TERJEDELEM | ZAKRES DOSTAWY

IT Microinterruttore

NL Microschakelaar

cz Mikrospínač

SK Mikrospínač

HU Mikrokapcsoló

PL Mikroprzełącznik

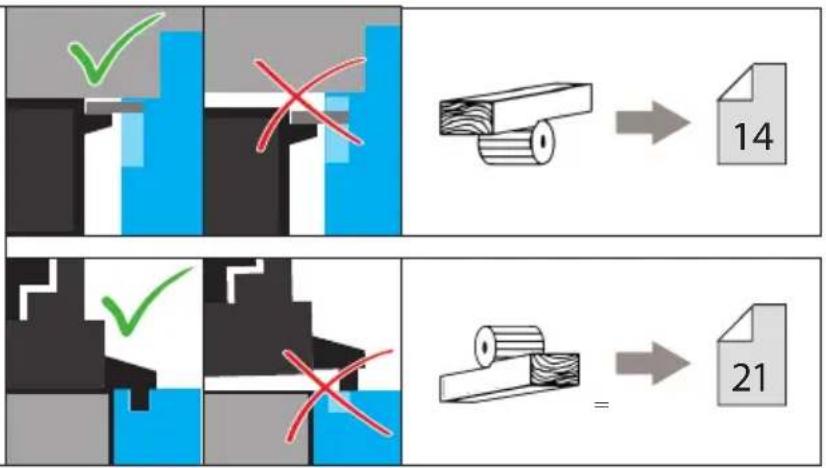

IT Il microinterruttore deve essere attivato per poter accendere la macchina.

IT Piallare a spessore

NL Vandikteschaven

CZ Tloušťkování

SK Hrúbkovanie

IT Microinterruttore

NL Microschakelaar

CZ Mikrospínač

SK Mikrospínač

HU Mikrokapcsoló

PL Mikroprzełącznik

IT Microinterruttore

NL Microschakelaar

cz Mikrospínač

SK Mikrospínač

HU Mikrokapcsoló

PL Mikroprzełącznik

	DE	Montage	PL	Montaž
	EN	Assembly
	FR	Assemblage
	IT	Montaggio
	NL	Montage
	CZ	Montáž
	SK	Montáž
	HU	Szerelés

GADH 204 55098 GADH 254 P 55056

IT Regolare l'altezza di piallatura

NL Schaafdikte instellen

IT Piallare a spessore

NL Vandikteschaven

cz Tloušťkování

SK Hrúbkovanie

IT Piallare a spessore

NL Vandikteschaven

cz Tloušťkování

SK Hrúbkovanie

IT Microinterruttore

NL Microschakelaar

CZ Mikrospínač

SK Mikrospínač

HU Mikrokapcsoló

PL Mikroprzełącznik

IT Regolare l'altezza di piallatura

NL Schaafdikte instellen

⚠️ Endommagement de l'audition.

Pialla a filo e spessore	GADH 200	GADH 254	GADH 204	GADH 254 P
Cod. ord.:	55440	55441	55098	55056
Allacciamento	230 V ~ 50 Hz	230 V ~ 50 Hz	230 V ~ 50 Hz	230 V ~ 50 Hz
Potenza max	1250 W	1500 W	1500 W	1500 W
Velocità di avanzamento max	6 m/min	6 m/min	6 m/min	6 m/min
Numero dei giri a vuoto	8000 min ^-1	8500 min ^-1	9000 min ^-1	9000 min ^-1
Larghezza di piallatura max	204 mm	254 mm	204 mm	254 mm
Spessore di piallatura	6 - 120 mm	6 - 120 mm	5 - 120 mm	5 - 120 mm
Asportazione trucioli Piallare a spessore	0 - 2 mm	0 - 2 mm	0 - 2 mm	0 - 2 mm
Asportazione trucioli Piallare a filo	0 - 2 mm	0 - 2 mm	0 - 3 mm	0 - 3 mm
Coltelli Numero	2	2	2	2
Coltelli Tipo	HSS	HSS	HSS	HSS
Coltelli Dimensione	210x16x1,5 mm	261x16x1,5 mm	210x16x1,5 mm	261x16x1,5 mm
Dimensioni Tavolo pialla a filo	737x210 mm	920x264 mm	745x210 mm	964x263 mm
Dimensioni Tavolo pialla a spessore	255x204 mm	380x264 mm	270x200 mm	270x303 mm
Inclinazione arresto	0° - 45°	0° - 45°	0° - 45°	0° - 45°
Peso 23 kg	34 kg	26,4 kg	34,3 kg
Tipo di protezione	I	I	I	I
Grado di protezione	IP 20	IP 20	IP 20	IP 20

Dati di rumorosità

Livello di rumorosità L_PA^ .....92,9 dB (A) .....92,9 dB (A) .....92,9 dB (A) .....92,9 dB (A) Incertezza della misura K = .....3 dB (A) .....3 dB (A) .....3 dB (A) .....3 dB (A) Potenza della rumorosità L_WA^ .....106 dB (A) .....106 dB (A) .....106 dB (A) .....106 dB (A) Incertezza della misura K = .....3 dB (A) .....3 dB (A) .....3 dB (A) .....3 dB (A)

Utilizzare le protezioni dell'udito!

* Misurato conf. EN 61029-1

AVVERTENZA Il livello reale delle vibrazioni, in dipendenza al tipo e modo dell'uso della lista, può essere diverso dal valore indicato nelle presenti istruzioni.

E' possibile utilizzare il livello delle vibrazioni per il confronto reciproco degli apparecchi elettrici.

E' adatto anche alla pre-valutazione del carico dalle vibrazioni

Per una valutazione precisa della sollecitazione da vibrazioni si deve tenere conto anche dei tempi in cui l'utensile è spento oppure è acceso senza però essere utilizzato. Questo può ridurre sensibilmente la sollecita -zione da vibrazioni per l'intero periodo di tempo operativo.

Usare l'apparecchio solo dopo aver letto con attenzione e capito le istruzioni per l'uso. Prendere in

conoscenza gli elementi di comando e l'uso corretto dell'apparecchio. Rispettare tutte le istruzioni di sicurezza riportate nel Manuale. Comportarsi con cura verso le altre persone.

L'operatore è responsabile verso i terzi degli incidenti oppure pericoli.

In caso dei dubbi sul collegamento ed uso dell'apparecchio, rivolgersi cortesemente al CAT.

Uso in conformità alla destinazione

La pialla a filo e spessore è destinata esclusivamente all'uso privato e hobbistico.

La macchina è destinata esclusivamente alla piallatura di materiali in legno. I materiali in legno devono essere liberi da corpi estranei (chiodi, altri componenti metallici, cavi, corde, funi o simile).

E' severamente vietato smontare, modificare i dispositivi di protezione trovatisi sulla macchina, utilizzarli in controversia alla loro destinazione oppure montare i dispositivi di protezione degli altri produttori. Il dispositivo di protezione ponte non deve essere rimosso durante la lavorazione. La parte non utilizzata dell'albero portacoltelli deve essere coperta.

All'inadempimento delle istituzioni delle direttive generalmente valide e delle istituzioni nel presente Manuale il costruttore non assume alcuna responsabilità dei danni.

Devono essere rispettate le norme e regole antin- fortunistiche.

Requisiti all'operatore

Mai consentire ai bambini la manovra dell'apparecchio. Mai permettere l'uso dell'apparecchio dalle persone senza le istruzioni adeguate.

L'operatore è obbligato, prima di usare la macchina, leggere attentamente il Manuale d'Uso.

Qualifica: : Oltre le istruzioni dettagliate del professionista, per uso della macchina non è necessaria alcuna qualifica speciale.

Età minima: : Possono lavorare con l'apparecchio solo le persone che hanno raggiunto 18 anni.

L'eccezione rappresenta lo sfruttamento dei minoren ni per lo scopo dell'addestramento professionale per raggiungere la pratica sotto controllo dell'istruttore.

Le prescrizioni locali possono determinare l'età minima dell'Utente.

Istruzioni: : L'uso dell'apparecchio richiede solo le adeguate istruzioni del professionista rispettivamente leggere il Manuale d'Uso. Non sono necessarie le istruzioni speciali.

Pericoli residuali

Anche con l'uso corretto e con il rispetto di tutte le norme di sicurezza, possono esserci sempre rischi residuali.

Pericolo delle ferite!

• alle dita ed alle mani in caso di contatto con l'albero portacoltelli nelle zone non coperte e durante la sostituzione dell'utensile; le dita e le mani possono inoltre essere schiacciate durante l'apertura della copertura di protezione.
• sull'apertura di ingresso ed uscita.
• a causa di pericolosi contraccolpi.
• pericoli per corrente elettrica se i conduttori elettrici non sono correttamente collegati.
• durante il funzionamento senza aspirazione e/o sacca di raccolta trucioli possono espandersi polveri di legno dannose alla salute.
  • a causa di eiezione di pezzi.
• Eventuali parti metalliche contenute nel pezzo da lavorare potrebbero fare spuntare o danneggiare irrimediabilmente i coltelli.

Danni all'udito

Un soggiorno prolungato nelle vicinanze immediate della macchina in corso può provocare danni all'udito. Utilizzare le protezioni dell'udito!

Nonostante l'osservazione del manuale operativo, possono esistere anche rischi residuali nascosti.

Comportamento in caso d'emergenza

Applicare il pronto soccorso relativo all'incidente e rivolgersi più rapidamente al medico qualificato. Proteggere il ferito agli ulteriori incidenti e tranquillizzarlo. Con riferimento alla DIN 13164, il luogo di lavoro deve essere sempre dotato della cassetta di pronto soccorso per eventuali incidenti. Il materiale utilizzato deve essere aggiunto immediatamente. In caso di richiesta del pronto soccorso comunicare le seguenti informazioni:

1. Luogo dell'incidente
2. Tipo dell'incidente
3. Numero dei feriti
4. Tipo della ferita

Simboli

Prima dell'uso leggere il Manuale d'Uso

Prima di eseguire qualsiasi lavoro sull'apparecchio sconnettere sempre la spina dalla presa.

Utilizzare i guanti di protezione!

Usare un respiratore adeguato!

Utilizzare gli occhiali di protezione! Utilizzare le protezioni dell'udito!

Utilizzare le scarpe di protezione.

Avviso/attenzione!

Avviso alla pericolosa tensione elettrica

Attenzione! Pericolo di lesioni a causa dei coltelli della pialla!

Avviso agli oggetti lanciati

Prima di iniziare a lavorare asportare tutti gli oggetti estranei, ad es. chiodi e filo

Non entrare con le mani all'interno della zona di pericolosità dei coltelli in movimento!

Tenere sempre i bambini e le persone non adatte fuori la portata dell'apparecchio.

Non esporre l'apparecchio alla pioggia, non utilizzarla nell'ambiente bagnato o umido.

Simbolo CE

Gli apparecchi elettrici/elettronici difettosi e/o da smaltire devono essere consegnati ai centri autorizzati.

Batterie, olio e sostanze simili non devono essere dispersi nell'ambiente.

Proteggere all'umidità

L'imballo deve essere rivolto verso alto

Norme Di Sicurezza

AVVERTENZA!

Durante l'uso di utensili elettrici devono essere rispettate le misure di sicurezza basilari di seguito riportate per prevenire rischi di folgorazione elettrica, di lesione e di incendio.

Leggere tutte le presenti indicazioni prima di usare questo utensile elettrico e conservare in modo sicuro le presenti indicazioni di sicurezza.

Mantenere il proprio posto di lavoro pulito ed in ordine. Posti e banchi di lavoro disordinati incrementano il pericolo di infortuni e lesioni.

Non esporre l'apparecchio alla pioggia, non utilizzarla nell'ambiente bagnato o umido.

Durante il lavoro con l'apparecchio assicurare sempre l'illuminazione sufficiente, rispett. buone condizioni di visibilità.

Non utilizzare elettroutensili all'interno degli ambienti con il rischio di esplosione, dove si trovano dei liquidi, gas o polveri infiammabili. Gli elettroutensili creano scintille che possono incendiare le polveri o vapori.

Proteggersi da folgorazione elettrica.

Evitare ogni contatto tra parti del corpo ed oggetti messi a terra (ad es. tubazioni, radiatori, forni elettrici ed apparecchi di refrigerazione). Se il vostro corpo è messo a terra, esiste un elevato rischio di scosse elettriche.

Tenere lontani i bambini ed altre persone

dall'elettroutensile Evitare che quanto sopra possa entrare in contatto con l'utensile elettrico o con il cavo. In caso di distrazione potete perdere il controllo dell'apparecchio.

Assicurare una conservazione in sicurezza degli utensili elettrici. Gli utensili che non vengono utilizzati devono essere conservati in luogo asciutto, possibilmente in alto, al di fuori della portata di bambini oppure in un luogo non accessibile.

Non sovraccaricare l'apparecchio. Utilizzare per il vostro lavoro solo gli elettroutensili idonei. Si lavora meglio e più in sicuro con gli elettroutensili idonei e rispettando la potenza indicata. Il lavoro risulterà più efficiente e più sicuro se si rispetta la gamma di potenza indicata.

Non utilizzare l'utensile elettrico per scopi ai quali non è destinato. Per esempio non usare le seghe circolari per tagliare rami di alberi o ceppi di legno.

Indossare vestiti adeguati. Non indossare vestiti larghi e gioielli. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Per i lavori in ambienti esterni si consiglia l'uso di calzature di lavoro antiscivolo. Se si portano i capelli lunghi, indossare una rete per capelli.

Utilizzare dispositivi di protezione personale della corretta misura. Occhiali di protezione e dispositivi di protezione per l'udito devono essere sempre indossati. E' inoltre necessario l'uso di una maschera antipolvere o respiratoria. Maneggiando lame da taglio o lame seganti taglienti occorre indossare sempre guanti ben aderenti.

Se devono essere montate le cappe aspiranti e collettori di polveri, assicurarvi che essi sono ben collegati e correttamente utilizzati. L'utilizzo di una cappa aspirante può diminuire il pericolo delle polveri.

Non utilizzare il cavo, in conflitto con il suo scopo, per portare l'elettroutensile, per sospenderlo o per tirare la spina dalla presa. Proteggere il cavo contro le temperature alte, olio, spigoli vivi od organi mobili dell'apparecchio. I cavi danneggiati od aggrovigliati fanno aumentare il rischio di scosse elettriche.

Fissare in sicurezza il pezzo da lavorare. Utilizzare dispositivi di serraggio oppure una morsa a vite per tenere fermo il pezzo da lavorare. In questa maniera il pezzo verrà fissato con maggiore sicurezza che a mano.

Evitare le posizioni inabituali per il vostro corpo. Lavorare con una buona stabilità e mantenere sempre l'equilibrio. In tal modo è possibile controllare meglio l'elettroutensile nelle situazioni inaspettate.

Prendere cura dell'elettroutensile.

Mantenere puliti e affilati gli strumenti taglienti.

Gli strumenti taglienti ben trattati con lame appuntite diventano meno spesso storti e sono più facili da guidare.

Rispettare le istruzioni di lubrificazione e per la sostituzione degli utensili.

Controllare regolarmente la linea di connessione

dell'utensile elettrico ed in caso di danneggiamento farla sostituire da un elettricista specializzato.

Controllare regolarmente le linee di prolungamento e sostituirle se risultano danneggiate.

Mantenere le maniglie asciutte, pulite e libere da olio e grasso.

Estrarre il connettore dalla presa e/o rimuovere la batteria in caso di non utilizzo, prima di eseguire regolazioni sul dispositivo e prima di sostituire accessori come ad es. lame seganti, punte o frese.

Tale misura di sicurezza evita l'accensione involontaria di elettroutensili.

Prima di accendere l'elettroutensile togliere via tutte le chiavi e cacciaviti di aggiustaggio. Un attrezzo o chiave che si trovi all'interno dell'organo rotante dell'apparecchio può provocare degli infortuni.

Evitare l'accensione involontaria dell'apparecchio. Accertarsi, prima di connettere la spina in rete e/o accumulatore, portando o tenendolo, che l'elettroutensile sia disattivato. Se, portando l'elettroutensile, tenete il dito sull'interruttore o se connettete la spina dell'apparecchio accesso alla presa, si possono provocare degli infortuni.

Lavorando con un utensile elettrico all'aperto, utilizzare esclusivamente cavi di prolunga omologati per esterni e marcati di conseguenza. L'utilizzo del cavo di prolunga idoneo all'uso esterno diminuisce il rischio di scosse elettriche.

Fate attenzione a quello che state facendo, effettuare i lavori con gli elettroutensili con buon senso. Non utilizzare gli elettroutensili se siete stanchi o sotto influenza di droghe, alcool o medicine.

Anche un solo momento di disattenzione durante l'utilizzo dell'elettroutensile può provocare dei gravi infortuni.

Controllare l'apparecchio per verificare la presenza di eventuali danni:. Prima di riutilizzare l'apparecchio, è necessario verificare attentamente se i dispositivi di protezione lavorano in modo corretto e in conformità alla loro funzione.

Controllare se le parti mobili funzionano in modo perfetto senza gripparsi, o se vi sono parti danneggiate. Per poter garantire un funzionamento ottimale dell'apparecchio, tutte le parti devono essere montate in modo corretto e devono soddisfare tutte le condizioni previste.

I dispositivi di protezione e le parti danneggiate devono essere riparate o sostituite a regola d'arte da parte di un'officina specializzata autorizzata, salvo diversamente indicato nelle istruzioni per l'uso.

Non utilizzare elettroutensili con interruttore guasto. L'elettroutensile che non può essere spento od acceso è pericoloso e va riparato.

AVVERTENZA!

L'utilizzo di altri utensili ad inserto e di altri accessori può comportare un pericolo di lesione per l'operatore.

L'utensile elettrico deve essere riparato da un elettricista specializzato. Questo utensile elettrico corrisponde alle disposizioni di sicurezza vigenti. Le riparazioni devono essere eseguite esclusivamente da un elettricista specializzato ed usando ricambi originali, per evitare rischi di infortunio all'operatore.

Attenzione!

La macchina deve essere fissata in sicurezza sul pavimento, usando idonee viti, per evitare il rischio di ribaltamento.

Eventuali difetti sulla macchina, dispositivo di protezione o alberi portacoltelli compresi, dovranno essere comunicati al responsabile per la sicurezza non appena scoperti.

Attacco elettrico

ATTENZIONE! La scossa elettrica! Esiste il chio dell'infortunio dalla scossa elettrica!

Cavo o spina danneggiati possono provocare scosse elettriche.

Evitare ogni contatto tra parti del corpo umano e parti macchina messe a terra, per proteggersi dai rischi di folgorazione elettrica.

L'esercizio è ammesso solo con terruttore di sicurezza alla corrente falsa (D max. corrente falsa 30 mA).

Inserire la spina del cavo elettrico in una presa ido - nea per forma, tensione frequenza e conforme alle normative vigenti.

Non tirare il cavo di alimentazione se volete scollegare la spina dalla presa.

L'apparecchio è conforme ai requisiti EN 61000-3-11 ed è soggetto alle particolari condizioni di connessione. Ciò significa che l'uso sui punti di connessione qualsiasi a scelta libera non è accettabile.

• Alle scarse condizioni della rete, l'apparecchio può essere soggetto all'oscillazione della tensione.
• L'apparecchio è destinato esclusivamente all'uso sui punti di connessione i cui non superano la massima impedenza accettabile Zmax = 0,233 Ω.
• E' in Vs. responsabilità dell'Utente, in caso necessario dopo aver consultato il Vs. fornitore energetico, che il Vs. punto di connessione sul quale volete utilizzare l'apparecchio rispetti i requisiti sopra indicati.

Preparazione del lavoro / Esercizio Controllare prima di ogni utilizzo:

• il funzionamento regolare dell'interruttore on/off compreso l'interruttore di emergenza
• Chiusi Aperti dispositivi di sicurezza aprendo gradatamente ogni dispositivo di sicurez-

za con funzione separante per poter spegnere la macchine, e verificando che con l'apertura di ogni dispositivo di sicurezza la macchina non può essere accesa.

- Freno

con una verifica funzionale per accertarsi che la frenatura avvenga entro il tempo di frenatura indicato e, se la macchina è equipaggiata con un freno meccanico, tenere presente che il freno deve essere controllato dopo ogni intervento della protezione contro il sovraccarico.

- Pinze di protezione contro contraccolpi

almeno una volta per ogni turno di lavoro con un controllo visivo per accertarsi che si trovino in buone condizioni di lavoro, cioè che le superfici di contatto non abbiano subito danni da colpi e che le pinze cadano indietro liberamente con il loro peso proprio.

- Coltelli della pialla

per verificarne eventuali danni e la corretta posizione.

La macchina deve essere utilizzata soltanto se sono soddisfatte tutte le condizioni di cui sopra.

Utilizzare soltanto coltelli ben affilati e sottoposti a corretta manutenzione. Usare soltanto coltelli progettati per questa macchina.

Durante la lavorazione di pezzi corti, utilizzare legni o bastoni spintori che non siano difettosi.

Collegare la macchina ad un impianto di aspirazione polveri o trucioli.

Verificare prima dell'inizio della lavorazione che l'arresto sia ben serrato.

Accertarsi di essere sempre in grado di mantenere l'equilibrio. Posizionarsi lateralmente alla macchina. Mentre la macchina è in funzione, tenere le mani a distanza di sicurezza dal rullo di taglio e dal punto dal quale vengono eittati i trucioli.

Iniziare il lavoro di piallatura soltanto quando il rullo di taglio avrà raggiunto il necessario numero di giri.

Accertarsi inoltre che il pezzo da lavorare non contenga cavi, corde, funi o simili. Non lavorare legno contenente numerosi nodi o buchi di nodi.

Proteggere pezzi da lavorare lunghi contro il ribaltamento a fine piallatura. A tale scopo utilizzare ad esempio cavalletti con rulli o dispositivi simili.

E' severamente vietato di eliminare schegge e trucioli dall'apparecchio in funzione.

In caso di bloccaggio, spegnere immediatamente la macchina. Estrarre il connettore di rete e rimuovere il pezzo in lavorazione inceppato.

Dopo ogni utilizzo impostare la misura di taglio minima per prevenire ogni rischio di lesione.

Manutenzione

Prima di eseguire qualsiasi lavoro sull'apparecchio sconnettere sempre la spina dalla presa.

Prima di ogni uso effettuare un controllo visivo ed accertarsi che la pompa, in particolare il cavo di rete e la spina, non siano danneggiati.

In caso dei danni sulla pompa oppure sui dispositivi di sicurezza della stessa, la pompa non deve essere utilizzata..

Tutte le riparazioni e i lavori non descritte nel presente manuale d'uso possono essere eseguite solo da personale qualificato e autorizzato.

Utilizzare solo gli accessori e ricambi originali.

Mantenere sempre pulito l'apparecchio, in particolare le fessure di ventilazione. Pulire regolarmente la raccolta trucioli e/o cappa aspirante. Mai spruzzare l'acqua sull'apparecchio!

Solo l'apparecchio periodicamente mantenuto e curato può essere un'aiutante soddisfacente. La manutenzione e cura mancanti possono potare agli incidenti e ferite inaspettabili.

Non pulire la macchina e i suoi componenti con solventi, liquidi infiammabili o tossici. Impiegare solamente un panno umido.

Tutte le parti mobili trattare con olio ecologico. In caso di necessità consultare la lista dei ricambi sul sito www.guede.com.

Smaltimento

Gli apparecchi difettosi e/o da smaltire devono essere consegnati ai centri autorizzati.

Smaltimento dell'imballo da trasporto.

L'imballo protegge l'apparecchio contro i danni durante il trasporto. I materiali d'imballo vengono scelti normalmente secondo i criteri ecologicamente accettabili ed i criteri di manipolazione dei rifiuti e sono quindi riciclabili. La restituzione dell'imballo al circolo dei materiali risparmia le materie prime e diminuisce la presenza dei rifiuti. Le singole parti degli imballi (es. foglio, styropor®) possono essere pericolosi per i bambini.

Pericolo di soffocamento!

Conservare le parti degli imballi fuori la portata dei bambini e smaltirgli prima possibile..

Garanzia

Il periodo di garanzia è di 12 mesi in caso di uso industriale, di 24 mesi per i consumatori, e inizia a decorrere dalla data dell'acquisto dell'apparecchio.

La garanzia include esclusivamente gli inconvenienti dovuti dal difetto del materiale oppure dal difetto dalla produzione. Per la contestazione in garanzia occorre allegare l'originale del documento d'acquisto

riportante la data di vendita..

La garanzia non include l'uso profano, es. sovraccarico dell'apparecchio, manomissione, danni dall'intervento estero oppure dagli oggetti. La garanzia non include anche l'inosservanza del Manuale d'Uso, del montaggio e l'usura normale.

Informazioni importanti per il cliente

Facciamo presente che la restituzione in garanzia o anche dopo il periodo di garanzia va sempre fatta nell'imballaggio originale. Tale misura previene, in modo efficiente, il danneggiamento inutile durante il trasporto evitando i problemi durante il disbrigo del reclamo. L'apparecchio è protetto, in modo ottimale, solo nel suo imballaggio originale, quello che garantisce il disbrigo normale.

Servizio

Avete le domande tecniche? Contestazioni? Avete bisogno dei ricambi oppure del Manuale d'Uso? Sul nostro sito http://www.guede.com/support, nel settore Servizio, Vi aiuteremo velocemente ed in via non burocratica. Ci dareste la mano, per favore, per poter aiutar Vi? Per poter identificare il Vostro apparecchio nel caso di contestazione abbiamo bisogno del numero di serie, cod. ord. e l'anno di produzione. Tutte queste indicazioni troverete sulla targhetta della macchina. Per avere questi dati sempre disponibili, indicarli qui sotto, per favore:

N° serie::

Cod. ord.:

Anno di produzione::

Tel.: [phone] / 700-360

Fax: [phone]

E-Mail: [e-mail]

Rimozione del difetto

Prima di rimuovere anomalie sul dispositivo, disattivare il dispositivo ed estrarre il connettore di rete.

Guasto	Causa	Rimozione
La macchina non funziona o si arresta all'improvviso.	Interruzione alimentazione elettricaMotore o interruttore difettosoControllare il microinterruttore	Controllare l'interruttore di sicurezza, controllare la protezione contro il sovraccarico sul dispositivo.Far controllare il motore o l'interruttore da un elettricista specializzato.Montare la cuffia di aspirazione trucioli in maniera tale da azionare il microinterruttore.→6
La macchina si arresta durante la piallatura.	Coltelli pialla spuntati/consumatiInterruttore di sovraccarico intervenutoControllare il microinterruttore	Sostituire o affilare i coltelli.Riaccendere il motore dopo averlo fatto raffreddareMontare la cuffia di aspirazione trucioli e/o il bloccaggio tavolo in maniera tale da azionare il microinterruttore.→6
Il pezzo si inceppa durante la piallatura a spessore.	Eccessiva profondità di taglio · Ridurre la superficie	profondità di taglio e lavorare il pezzo in più cicli di lavoro
Stato insoddisfacente della superficie	Coltelli pialla spuntati/consumatiColtelli pialla intasati da trucioliAlimentazione irregolare	Sostituire o affilare i coltelli.Rimuovere i trucioliAlimentare il pezzo da lavorare con pressione costante e velocità di alimentazione ridotta
Superficie lavorata troppo ruvida	Il pezzo da lavorare è ancora troppo umido	Fare asciugare il pezzo da lavorare
Superficie lavorata con fessure	Il pezzo è stato lavorato in direzione opposta a quella di crescitaE' stato asportato troppo materiale in una volta	Lavorare il pezzo in direzione oppostaLavorare il pezzo in più cicli di lavoro
Avanzamento insufficiente del pezzo durante la piallatura a spessore	Il pezzo è stato lavorato in direzione opposta a quella di crescitaE' stato asportato troppo materiale in una volta	Pulire il ripiano tavolo e trattarlo con un sottile strato di cera scorrimento.Riparare i rulli di trasportoPortare la leva di regolazione spessore di piallatura nella posizione superiore

Dopo ogni eliminazione di anomalie rimettere in funzione tutti i dispositivi di sicurezza e verificarli!!!

Programma delle ispezioni e della manutenzione

Periodi di manutenzione programmata Prima di		ogni messa in funzione	Quando necessario	Una volta alla settima-na	Dopo 6 mesi
Verifica stato coltelli pialla	Controllo	√
	Cambio		√		√
Verifica stato di funzionamento dispositivi di sicurezza	Controllo	√
	Cambio		√
Pulizia macchina da polvere / trucioli	Pulire	√
Verifica tensionamento e stato / usura delle cinghie di trasmissione	Controllo		√
	Cambio
Oliare / ingrassare tutte le parti di collegamento mobili				√	√

Technische Gegevens

Vlak- en vandikteschaaf	GADH 200	GADH 254	GADH 204	GADH 254 P
Artikel-Nr.	55440	55441	55098 55056
Aansluiting	230 V ~50 Hz	230 V ~ 50 Hz	230 V ~ 50 Hz	230 V ~ 50 Hz
Max. vermogen	1250 W	1500 W	1500 W	1500 W
Max. voedingssnelheid	6m/min	6 m/min	6 m/min	6 m/min
Onbelast toerental	8000 min ^-1	8500 min ^-1	9000 min ^-1	9000 min ^-1
Max. schaafbreedte	204 mm	254 mm	204 mm	254 mm
Schaafdikte	6 - 120 mm	6 - 120 mm	5 - 120 mm	5 - 120 mm
Spaanafname Vandikteschaven	0 - 2 mm	0 - 2 mm	0 - 2 mm	0 - 2 mm
Spaanafname Vlakschaven	0 - 2 mm	0 - 2 mm	0 - 3 mm	0 - 3 mm
Messen Aantal	2	2	2	2
Messen Type	HSS	HSS	HSS	HSS
Messen Afmeting	210x16x1,5 mm	261x16x1,5 mm	210x16x1,5 mm	261x16x1,5 mm
Grootte Vlakschaaftafel	737x210 mm	920x264 mm	745x210 mm	964x263 mm
Grootte Vandikteschaaftafel	255x204 mm	380x264 mm	270x200 mm	270x303 mm
Aanslaghoek	0° - 45°	0° - 45°	0° - 45°	0° - 45°
Gewicht	23 kg	34 kg	26,4 kg	34,3 kg
Beveiligingsklasse	I	I	I	I
Beschermgraad	IP 20	IP 20	IP 20	IP 20

Geluidsgegevens

Geluidsdrukniveau L_PA^*	92,9 dB (A)	92,9 dB (A)	92,9 dB (A)	92,9 dB (A)
Onzekerheid K =	3 dB (A)	3 dB (A)	3 dB (A)	3 dB (A)
Geluidsvermogenniveau L_WA^*	106 dB (A)	106 dB (A)	106 dB (A)	106 dB (A)
Onzekerheid K =	3 dB (A)	3 dB (A)	3 dB (A)	3 dB (A)

Draag oorbeschermers!

Traduzione della dichiarazione di conformità CE

Dichiariamo con il presente noi, che la concezione e costruzione degli apparecchi elencati, nelle realizzazioni che stiamo introducendo alla vendita, sono conforme ai requisiti principali delle direttive CE sulla sicurezza ed igiene.

Nel caso della modifica dell'apparecchio da noi non autorizzata, la presente dichiarazione perde la propria validità.
