MANUALE UTENTE XT 101 BT Trevi

SOUND AUX IN 40W Power Per informazioni integrative ed aggiornamenti su questo prodotto visita www.trevi.it For additional information and updates of this product see www.trevi.it

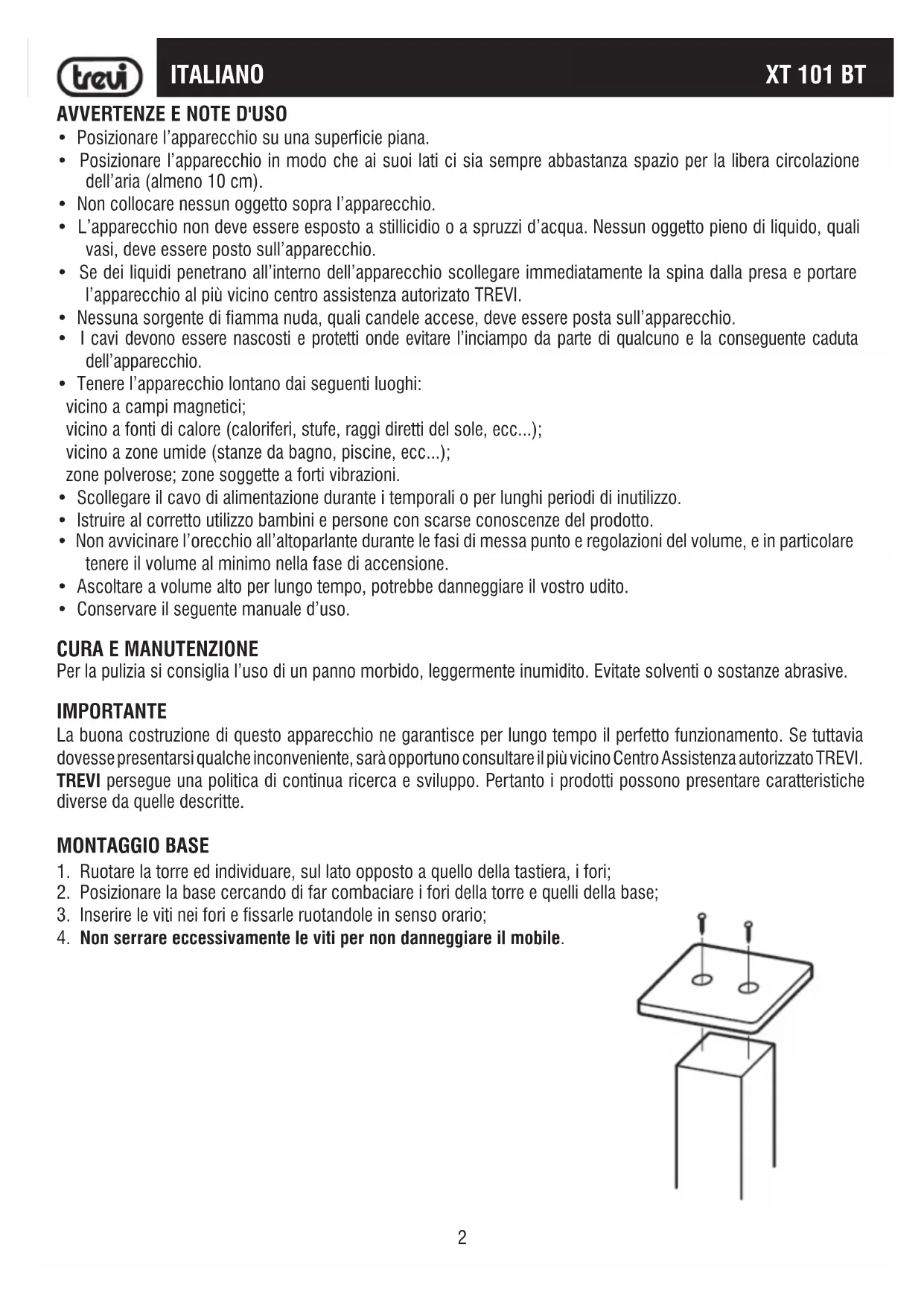

• Posizionare l’apparecchio in modo che ai suoi lati ci sia sempre abbastanza spazio per la libera circolazione dell’aria (almeno 10 cm).

• Non collocare nessun oggetto sopra l’apparecchio.

• L’apparecchio non deve essere esposto a stillicidio o a spruzzi d’acqua. Nessun oggetto pieno di liquido, quali vasi, deve essere posto sull’apparecchio.

• Se dei liquidi penetrano all’interno dell’apparecchio scollegare immediatamente la spina dalla presa e portare l’apparecchio al più vicino centro assistenza autorizato TREVI.

• Nessuna sorgente di fiamma nuda, quali candele accese, deve essere posta sull’apparecchio.

• I cavi devono essere nascosti e protetti onde evitare l’inciampo da parte di qualcuno e la conseguente caduta dell’apparecchio.

• Tenere l’apparecchio lontano dai seguenti luoghi: vicino a campi magnetici; vicino a fonti di calore (caloriferi, stufe, raggi diretti del sole, ecc...); vicino a zone umide (stanze da bagno, piscine, ecc...); zone polverose; zone soggette a forti vibrazioni.

• Scollegare il cavo di alimentazione durante i temporali o per lunghi periodi di inutilizzo.

• Istruire al corretto utilizzo bambini e persone con scarse conoscenze del prodotto.

• Non avvicinare l’orecchio all’altoparlante durante le fasi di messa punto e regolazioni del volume, e in particolare tenere il volume al minimo nella fase di accensione.

• Ascoltare a volume alto per lungo tempo, potrebbe danneggiare il vostro udito.

• Conservare il seguente manuale d’uso.

Per la pulizia si consiglia l’uso di un panno morbido, leggermente inumidito. Evitate solventi o sostanze abrasive. IMPORTANTE La buona costruzione di questo apparecchio ne garantisce per lungo tempo il perfetto funzionamento. Se tuttavia dovesse presentarsi qualche inconveniente, sarà opportuno consultare il più vicino Centro Assistenza autorizzato TREVI. TREVI persegue una politica di continua ricerca e sviluppo. Pertanto i prodotti possono presentare caratteristiche diverse da quelle descritte. MONTAGGIO BASE

1. Ruotare la torre ed individuare, sul lato opposto a quello della tastiera, i fori;

2. Posizionare la base cercando di far combaciare i fori della torre e quelli della base;

3. Inserire le viti nei fori e fissarle ruotandole in senso orario;

4. Non serrare eccessivamente le viti per non danneggiare il mobile.

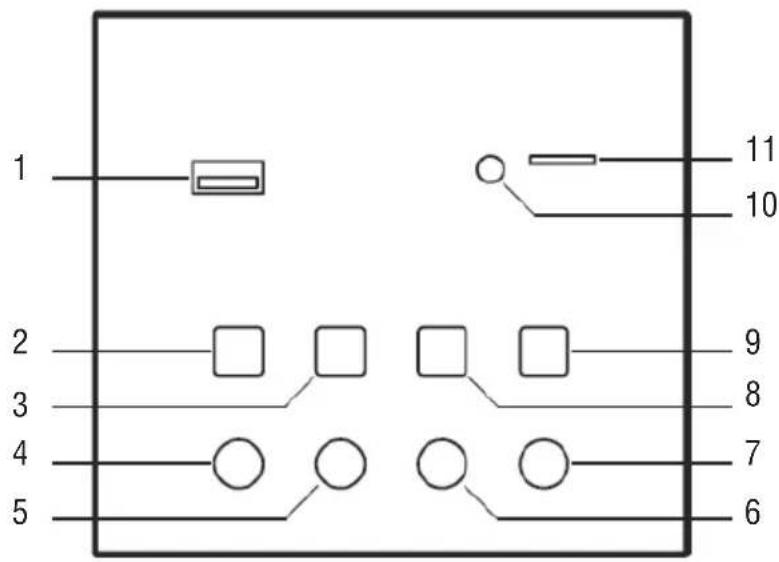

1. Presa USB per riproduzione file audio e ricarica dispositivi esterni.

: tenere premuto per qualche secondo il tasto per accendere/spegnere l'apparecchio.

9: selezione traccia precedente.

: riproduzione/pausa.

5. Tasto VOL -: diminuzione Volume.

6. Tasto VOL+: aumento Volume.

7. Tasto MODE: selezione funzione.

:: selezione traccia successiva.

ALIMENTAZIONE Collegare lo spinotto dell’alimentatore in dotazione alla presa 18V posta sul retro dell'apparecchio. Collegare l’alimentatore in dotazione ad una presa elettrica.

ACCENSIONE/SPEGNIMENTO

1. Tenere premuto per qualche secondo il tasto

(2) per accendere l'apparecchio.

2. Tenere premuto per qualche secondo il tasto

(2) per spegnere l'apparecchio.

SELEZIONE DELLA FUNZIONE

Per cambiare la modalità di funzionamento, premere piu' volte il tasto MODE (7) sull'unità, ad ogni funzione corri- sponde una illuminazione dei Led: BLUETOOTH (Led Blu); USB/ Micro SD Card (Led Rosso); Aux-In (Led Verde). LUCI LED Premere ripetutamente il tasto LIGHT (9) per commutare tra "Indicatore di modalità", "Modalità luce lampeggiante", "Modalità luce fissa" e "Luce spenta". Quando si entra in "Modalità luce lampeggiante", i colori della luce verranno commutati automaticamente e ciclicamente.

XT 101 BTITALIANO In "Modalità luce lampeggiante" e "Modalità luce fissa", tenendo premuto il tasto LIGHT (9) per qualche secondo è possibile cambiare e scegliere un colore della luce tra "rosso", "Verde", "Blu", "Giallo", "Porpora", "Ciano" e "Bianco". In "Indicatore di modalità" ad ogni funzione corrisponde una illuminazione dei Led. Quando si seleziona la modalità Bluetooth la luce blu lampeggia, il dispositivo è pronto per l'associazione. Una volta accoppiato, la luce rimane accesa fissa.

REGOLAZIONE DEL VOLUME

1. Premere il tasto VOL+ (6) per aumentare il Volume;

Premere il tasto VOL- (5) per diminuire il Volume. INGRESSO USB/Micro SD

1. Inserire una memoria USB nella presa (1) oppure una scheda Micro SD nell'ingresso (11);

2. Accendere l'apparecchio, la riproduzione dei brani si avvierà automaticamente, se questo non dovesse avvenire

premere più volte il tasto MODE (7) sull'unità e selezionare la funzione USB/ TF Card

3. Per mettere in pausa la riproduzione, premere il tasto

4. Per riprendere la riproduzione, premere nuovamente il tasto

5. Premere il tasto 9 (3) o : (8) sull'unità durante l’ascolto per passare alla traccia precedente o successiva.

Nota: - Il lettore potrebbe non supportare alcuni dispositivi USB, questo è dovuto all'incompatibilità di alcuni processori. - Per evitare interferenze dannose, collegare sempre le periferiche USB direttamente all'unità, non utilizzare cavi di prolunga. - Dal computer formattare le memorie USB in FAT (16 o 32). La presa USB può essere utilizzata anche per ricaricare dispositivi esterni come Smartphone, lettori MP3, ecc... BLUETOOTH

1. Accendere l'apparecchio e premere più volte il tasto MODE (7) sull'unità e selezionare la funzione BLUETOOTH. La

luce blu lampeggerà e il sistema entrerà automaticamente in ricerca dei dispositivi esterni Bluetooth da accoppiare;

2. Attivare la funzionalità Bluetooth sul dispositivo esterno da accoppiare ed avviare la ricerca dei dispositivi. Al

termine selezionare il dispositivo "XT 101 BT";

3. Inserire la password "0000" se richiesto;

4. Ad accoppiamento avvenuto verrà emesso un breve suono di conferma e la luce blu rimarrà accesa fissa;

(4) sull'unità per avviare la riproduzione;

(4) sull'unità per arrestare momentaneamente la riproduzione;

9 (3) o : (8) sull'unità per passare alla traccia precedente o successiva. INGRESSO AUX-IN - Utilizzare un cavo con presa jack 3.5mm Stereo per collegare l'ingresso AUX-IN (10) posto sopra l'apparecchio all'uscita audio del TV, DVD o di un altro dispositivo/sorgente;

1. Accendere l'apparecchio;

2. Premere più volte il tasto MODE (7) sull'unità e selezionare la funzione Aux-In;

3. Regolare il dispositivo esterno dai propri comandi, automaticamente verrà riprodotto il segnale presente sull'in-

Se il vostro apparecchio non funzionasse correttamente controllare questa breve lista prima di portarlo presso un centro assistenza autorizzato TREVI. In ogni caso NON tentare di riparare l’apparecchio da soli, questo farebbe decadere la garanzia. Solo i centri assistenza tecnica TREVI sono autorizzati ad eseguire interventi su questo prodotto.5 XT 101 BTITALIANO Assenza di suono: Controllare che non sia inserita la funzione PAUSE. Controllare di avere selezionato l'ingresso corretto. Controllare e regolare il volume dell'apparecchio o del TV (o del dispositivo collegato). L'apparecchio non si accende o si spegne automaticamente: Controllare di avere correttamente inserito lo spinotto dell'alimentatore. Qualora l'apparecchio non riceva un segnale per un certo tempo oppure abbia il Volume a 0, questa si pegnerà automaticamente (risparmio energetico). Problemi di accoppiamento con dispositivi Bluetooth: Se dopo l'accoppiamento Bluetooth con un dispositivo esterno la qualità audio è scarsa, portare il dispositivo esterno più vicino alla Tower o rimuovere qualsiasi ostacolo tra di loro. Se la connessione tra la Tower e il dispositivo non avviene, verificare che la funzione di accoppiamento del dispositivo sia abilitata; fare riferimento al manuale del dispositivo per abilitare la funzione. Se l'accoppiamento con il dispositivo esterno si attiva e disattiva continuamente, portare il dispositivo esterno più vicino all'apparecchio o rimuovere qualsiasi ostacolo tra di loro. In alcuni dispositivi esterni l'accoppiamento Bluetooth può disattivarsi automaticamente per salvaguardare i consumi della sua batteria, questo non è un malfunzionamento dell'apparecchio. I comandi non rispondono: Scollegare la presa d’alimentazione dell’apparecchio per 30 secondi per effettuare un reset. CARATTERISTICHE TECNICHE Alimentazione: ..............................................18V 1A Potenza totale massima in uscita: .................. 40W Rapporto Segnale/Rumore: ...........................≥90db Altoparlanti: ...................................................2x 3inch + 1x 1inch Risposta in frequenza: ................................... 60Hz - 22KHz Potenza di trasmissione Bluetooth: ................1mW Frequenza di trasmissione Bluetooth: ............. 2,4GHz Dimensioni Unità: .......................................... 110x100x100mm Dimensioni Base: ..........................................200x180x15mm Peso: ............................................................2,9Kg6 XT 101 BTENGLISH

Il fabbricante TREVI dichiara che il tipo di apparecchiatura radio XT 101 BT è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità EU è disponibile al seguente indirizzo Internet https://www.trevi.it/dms/zidi/TREVI/DOCXT101BT.pdf
