Tipo di prodotto	Frigorifero-congelatore
Marca	Rosieres
Modello	RN4D 8194 GN
Classe energetica	A++
Consumo annuale	300 kWh/anno
Capacità netta totale	433 L
Capacità frigorifero	307 L
Capacità congelatore	107 L (4 stelle)
Autonomia in caso di guasto	12 ore
Capacità di congelamento	12 kg/24h
Classe climatica	SN-N-ST-T
Livello sonoro	40 dB(A)
Dimensioni (H x L x P)	1910 x 833 x 657 mm
Alimentazione elettrica	220-240 V ~ 50 Hz, 1.5 A
Refrigerante	R600a (isobutano)
Funzioni	Super refrigerazione, Super congelamento, Modalità vacanza, Modalità automatica
Illuminazione	LED (frigorifero 12 V max 2 W, congelatore 12 V max 0,5 W)
Sbrinamento	Automatico
Piedini regolabili	Sì
Tipo di installazione	Libero appoggio

Domande frequenti - RN4D 8194 GN ROSIERES

Cosa fare se il compressore non funziona?

Verificare che la spina sia ben inserita. Se l'apparecchio è in ciclo di sbrinamento, è normale. Attendere alcune ore. Se il problema persiste, contattare il servizio post-vendita.

L'apparecchio fa rumore, è normale?

Sì, rumori leggeri (come un ronzio o un rumore di acqua corrente) sono normali. Assicurarsi che l'apparecchio sia in bolla e non sia a contatto con oggetti.

Perché si forma brina nel congelatore?

Può essere dovuto a una porta non chiusa bene, un'apertura troppo frequente, o alimenti mal confezionati. Verificare le guarnizioni e ridurre le aperture.

Come regolare la temperatura del frigorifero?

Sbloccare il pannello premendo F per 3 secondi. Premere A (frigorifero) per selezionare, quindi premere di nuovo per regolare la temperatura da 1°C a 9°C. La temperatura consigliata è 5°C.

Cosa fare in caso di interruzione di corrente?

Non aprire la porta. Gli alimenti rimangono freddi fino a 12 ore. Dopo il ritorno della corrente, verificare lo stato degli alimenti. Consumare o cucinare quelli che si sono scongelati.

Come pulire l'interno del frigorifero?

Spegnere l'apparecchio. Utilizzare una spugna umida con acqua tiepida e un detergente delicato. Non utilizzare prodotti abrasivi o vapore. Asciugare con un panno morbido.

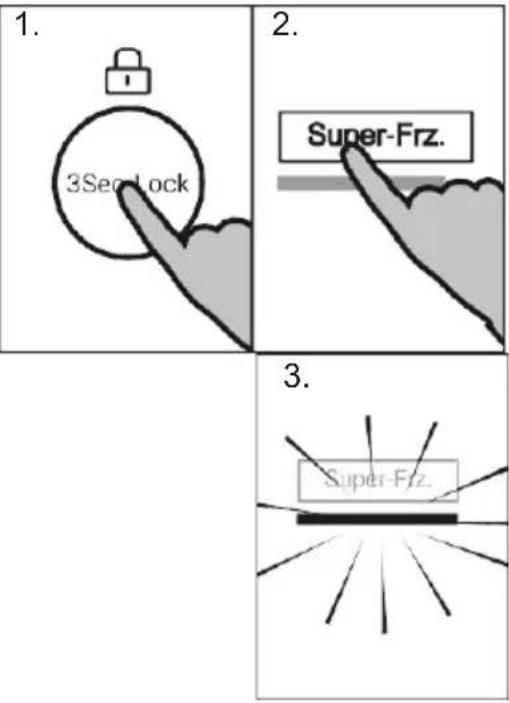

Come utilizzare la funzione Super congelamento?

Sbloccare il pannello, premere E (Super congelamento). L'indicatore si accende. Attivarla 24 ore prima di congelare grandi quantità. La funzione si arresta automaticamente dopo 50 ore.

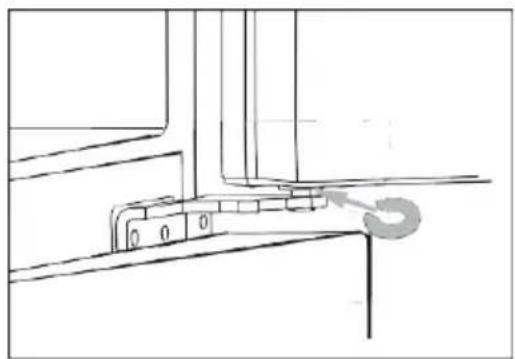

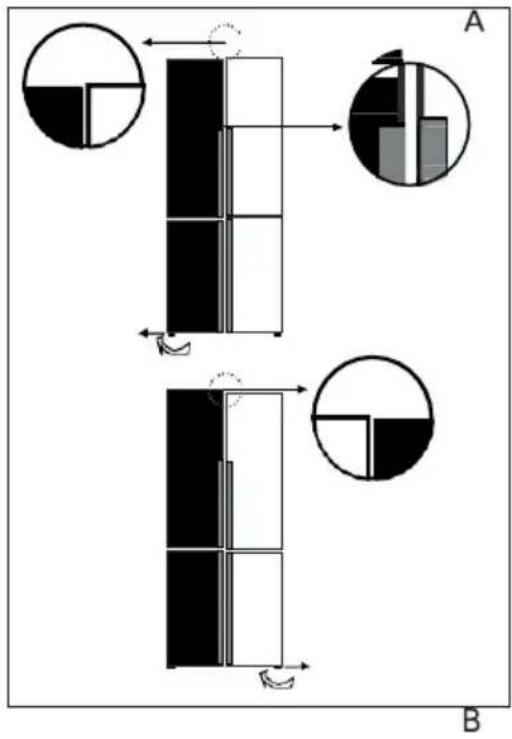

La porta non si chiude correttamente, come regolarla?

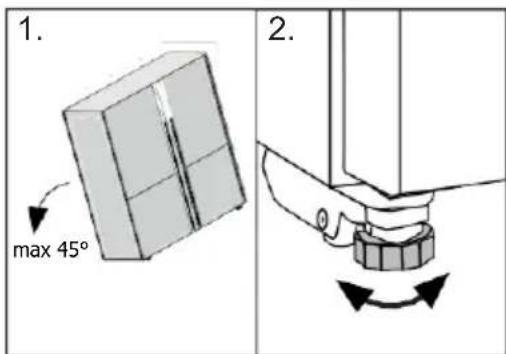

Utilizzare i piedini regolabili ruotandoli per mettere l'apparecchio in bolla. È possibile anche utilizzare i distanziali forniti per regolare l'altezza della porta.

I LED del pannello lampeggiano, cosa fare?

Può indicare che il pannello è bloccato o che un allarme di porta aperta è attivo. Premere F per 3 secondi per sbloccare. Chiudere la porta per fermare l'allarme.

Come sbloccare il pannello di controllo?

Premere il pulsante F (blocco) per 3 secondi. Un segnale acustico suona e l'icona di blocco scompare. Il pannello è quindi sbloccato.

MANUALE UTENTE RN4D 8194 GN ROSIERES

ATTENZIONE: Rischio di incendio/materiale infiammabile. Il simbolo indica il rischio di incendio nel caso di utilizzo di materiali infiammabili. Fare attenzione ed evitare l'insorgere di incendi a causa della combustione di materiali infiammabili.

SOMMARIO

Italiano....4

English....37

French....69

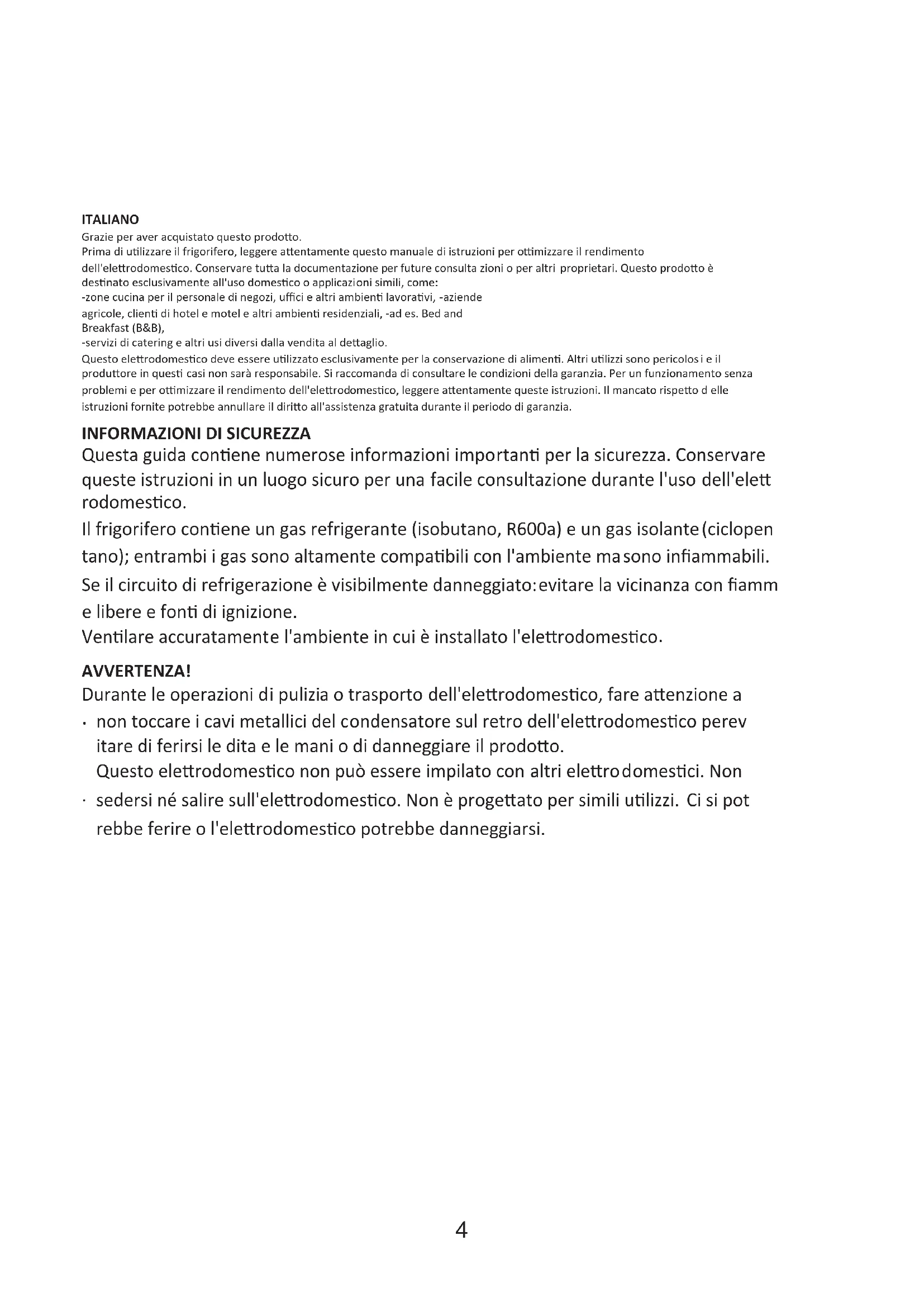

ITALIANO

Grazie per aver acquistato questo prodotto.

Prima di utilizzare il frigorifero, leggere attentamente questo manuale di istruzioni per ottimizzare il rendimento

dell'elettrodomestico. Conservare tutta la documentazione per future consultazioni o per altri proprietari. Questo prodotto è destinato esclusivamente all'uso domestico o applicazioni simili, come:

- zone cucina per il personale di negozi, uffici e altri ambienti lavorativi; - aziende agricole, clienti di hotel e motel e altri ambienti residenziali; - ad es. Bed and Breakfast (B&B);

- servizi di catering e altri usi diversi dalla vendita al dettaglio.

Questo elettrodomestico deve essere utilizzato esclusivamente per la conservazione di alimenti. Altri utilizzi sono pericolosi e il produttore in questi casi non sarà responsabile. Si raccomanda di consultare le condizioni della garanzia. Per un funzionamento senza problemi e per ottimizzare il rendimento dell'elettrodomestico, leggere attentamente queste istruzioni. Il mancato rispetto delle istruzioni fornite potrebbe annullare il diritto all'assistenza gratuita durante il periodo di garanzia.

INFORMAZIONI DI SICUREZZA

Questa guida contiene numerose informazioni importanti per la sicurezza. Conservare queste istruzioni in un luogo sicuro per una facile consultazione durante l'uso dell'elettrodomestico.

Il frigorifero contiene un gas refrigerante (isobutano, R600a) e un gas isolante (ciclopentano); entrambi i gas sono altamente compatibili con l'ambiente ma sono infiammabili.

Se il circuito di refrigerazione è visibilmente danneggiato: evitare la vicinanza con fiamme libere e fonti di ignizione.

Ventilare accuratamente l'ambiente in cui è installato l'elettrodomestico.

AVVERTENZA!

Durante le operazioni di pulizia o trasporto dell'elettrodomestico, fare attenzione a

- non toccare i cavi metallici del condensatore sul retro dell'elettrodomestico per evitare di ferirsi le dita e le mani o di danneggiare il prodotto.

Questo elettrodomestico non può essere impilato con altri elettrodomestici. Non

- sedersi né salire sull'elettrodomestico. Non è progettato per simili utilizzi. Ci si potrebbe ferire o l'elettrodomestico potrebbe danneggiarsi.

• Accertarsi che il cavo di alimentazione non resti impigliato sotto l'apparecchiatura per evitare che si laceri o si danneggi.
• Quando l'elettrodomestico viene posizionato, fare attenzione a non danneggiare il pavimento, i tubi, il rivestimento delle pareti ecc. Non spostare l'elettrodomestico tirandolo per il coperchio o per la maniglia. Non consentire ai bambini di giocare con l'apparecchio o manomettere i controlli. In caso di inosservanza delle istruzioni, l'azienda declina qualunque responsabilità.
• Non installare l'elettrodomestico in luoghi umidi, unti o polverosi, e non esporlo all'acqua e alla luce solare diretta. • Non installare l'elettrodomestico accanto a caloriferi o materiali infiammabili.
• Controllare le condizioni del cibo in caso di riscaldamento del freezer.
• In caso di interruzione della corrente, non aprire il coperchio. Se il blackout non supera le 20 ore, gli alimenti congelati non dovrebbero subire alterazioni. Se l'interruzione della corrente dura di più, controllare il cibo e consumarlo immediatamente o ricongelarlo solo dopo averlo cotto.
• Se il coperchio del congelatore orizzontale non si riapre facilmente subito dopo che è stato chiuso, non si tratta di un problema, in quanto tale condizione dipende dalla differenza di pressione che si bilancerà entro pochi minuti consentendo nuovamente l'apertura del coperchio.
• Collegare l'elettrodomestico all'alimentazione elettrica solo dopo aver tolto l'imballo e le protezioni per il trasporto.
• Prima di accendere l'elettrodomestico, attendere almeno 4 ore per consentire all'olio del compressore di assestarsi nel caso in cui l'elettrodomestico sia stato trasportato in posizione orizzontale.
• Utilizzare il congelatore solo per gli scopi previsti, ossia la conservazione e il congelamento di alimenti.
• Se sono presenti perdite di gas refrigerante o altro gas infiammabile nelle vicinanze del prodotto, chiudere le valvole interessate, aprire porte e finestre e non disconnettere il cavo del prodotto.
• Tenere lontano dall'apparecchio i bambini al di sotto dei tre anni a meno che siano supervisionati.
• I bambini di età compresa tra i 3 e gli 8 anni possono riempire e svuotare il frigorifero. Se il gas refrigerante o altro tipo di gas è presente nelle vicinanze dell'apparecchio, spegnere la valvola del gas, aprire le

porte e le finestre e non staccare la spina del frigorifero o di un altro apparecchio.

• Notare che il prodotto è progettato per lavorare in un intervallo di temperature che va dai 10 ai 43°. Il prodotto potrebbe non funzionare correttamente se lasciato per lungo tempo a temperature diverse da quelle indicate.
• Non collocare articoli instabili (oggetti pesanti, contenitori riempiti con acqua) sopra il frigorifero, per evitare lesioni personali causate da cadute o scosse elettriche causate dal contatto con l'acqua.
• Non tirare gli scaffali delle porte. Lo sportello potrebbe essere inclinato, il portabottiglie potrebbe essere rimosso o l'apparecchio potrebbe cadere.
• Aprire e chiudere la porta solo usando la maniglia. Lo spazio tra porta e cabinet è ridotto. Non mettere le mani in quest'area per evitare schiacciamenti delle dita. Aprire e chiudere le porte del prodotto solo quando nessun bambino è presente nello spazio di apertura delle porte.
• Non conservare o usare materiale infiammabile, esplosivo o corrosivo nell'apparecchio e nelle vicinanze.

Non conservare medicinali, batteri o agenti chimici. Questo apparecchio è creato per bisogni casalinghi. Non è raccomandato conservare materiali che richiedono

• temperature precise. - Non conservare medicinali o materiali di ricerca nel frigorifero. Non conservare medicinali o materiali di ricerca che richiedano un controllo rigido della temperatura di conservazione, in quanto potrebbero deteriorarsi e provocare reazioni incontrollate e pericolose. - Prima di qualunque intervento, scollegare il cavo di alimentazione dalla presa elettrica. - Quando il prodotto viene consegnato, accertarsi che non sia danneggiato e che tutti i componenti e gli accessori siano in perfette condizioni. - In caso di perdita nell'impianto di refrigerazione, non toccare la presa di corrente ed evitare l'uso di fiamme libere. Aprire la finestra e arieggiare l'ambiente. Rivolgersi al centro assistenza per chiedere la riparazione. • Non adoperare adattatori né cavi di prolunga. - Non tirare o piegare eccessivamente il cavo di alimentazione e non toccare la spina con le mani umide.

• Per scongiurare il rischio di incendi o scosse elettriche, non danneggiare la spina e/o il cavo di alimentazione.
• Se il cavo di alimentazione dell'elettrodomestico dovesse essere danneggiato, farlo sostituire dal produttore, dal suo servizio tecnico o da un tecnico qualificato, per evitare rischi.
• Non collocare o conservare materiali infiammabili o estremamente volatili (ad es. etere, benzina, GPL, propano, bombolette per aerosol, adesivi, alcool puro), in quanto possono provocare esplosioni.
• Non adoperare né conservare spray infiammabili (ad es. bombolette di vernice spray) accanto al frigorifero, in quanto potrebbero svilupparsi incendi o esplosioni.
• Non collocare oggetti e/o contenitori pieni d'acqua sopra l'elettrodomestico.
• Si sconsiglia l'uso di prolunghe e prese multiple.
• Non smaltire l'elettrodomestico nel fuoco. Fare attenzione a non danneggiare il circuito/i tubi di raffreddamento dell'elettrodomestico durante il trasporto e l'uso. In caso di danni, non esporre l'elettrodomestico al fuoco o a potenziali fonti di ignizione, e ventilare immediatamente l'ambiente in cui è installato.
• L'impianto di refrigerazione collocato nella parte posteriore e nella parte interna del frigorifero contiene refrigerante, per cui occorre particolare attenzione a non danneggiare i tubi.
• ATTENZIONE: Non adoperare apparecchiature elettriche all'interno dei comparti dell'elettrodomestico destinati alla conservazione degli alimenti, a meno che non siano del tipo consigliato dal produttore.
• ATTENZIONE: Non danneggiare il circuito di refrigerazione.
• Non usare oggetti meccanici o utensili diversi da quelli consigliati dal produttore per accelerare lo sbrinamento.
• Non adoperare apparecchiature elettriche all'interno dei comparti per la conservazione degli alimenti, a meno che non siano del tipo consigliato dal produttore.
• Tenere libere da ostruzioni le aperture di ventilazione sull'involucro del frigorifero.
• Non conservare in freezer bevande in bottiglie o lattine, specialmente quelle gasate, perché potrebbero esplodere durante il congelamento.
• Non lasciare temperature basse inutilmente nel reparto frigorifero. A volte temperature basse possono verificarsi con settaggi alti. ATTENZIONE: le bottiglie potrebbero esplodere.
• Non toccare gli elementi di raffreddamento interni del compartimento freezer durante il funzionamento, soprattutto con le mani bagnate, per evitare bruciature o lesioni poiché le mani potrebbero rimanere attaccate alle superfici interne.
• Non toccare le superfici interne del freezer mentre è in funzione, specialmente con le mani bagnate, poiché le mani potrebbero rimanere attaccate alle superfici.
• Scollegare l'apparecchio in caso di interruzione della corrente o prima di pulirlo. Attendere almeno 7 minuti prima di riaccendere l'apparecchio, poiché si potrebbe danneggiare il compressore.
• ATTENZIONE: Non usare dispositivi elettronici all'interno del frigorifero, a meno che non siano di un tipo consentito dal fornitore.
• Non adoperare oggetti appuntiti o affilati (coltelli o forchette) per rimuovere il ghiaccio.
• Non utilizzare asciugacapelli, stufe o apparecchi simili per lo sbrinamento.
• Non adoperare coltelli o oggetti appuntiti per rimuovere brina o ghiaccio. Il circuito del refrigerante potrebbe danneggiarsi ed eventuali fuoriuscite potrebbero provocare danni oculari o incendi.
• Non adoperare dispositivi meccanici o altre apparecchiature per accelerare il processo di sbrinamento.
• Evitare nel modo più assoluto l'uso di fiamme libere o apparecchiature elettriche (ad es. stufe, pulitrici a vapore, candele, lampade a olio e altri oggetti simili) per accelerare lo sbrinamento.
• Non lavare con acqua la zona del compressore, ma dopo la pulizia strofinarla con un panno asciutto per evitare la formazione di ruggine.
• Tenere pulita la presa di corrente, in quanto l'eccesso di residui di polvere può causare incendi. Il prodotto è progettato e realizzato esclusivamente per l'uso domestico. Qualora il prodotto venga installato o utilizzato in ambienti commerciali o non residenziali, la garanzia potrebbe essere annullata.
• Il prodotto deve essere installato correttamente, posizionato e utilizzato secondo le istruzioni riportate nel manuale d'uso fornito in dotazione.
• La garanzia vale solo per i prodotti nuovi e non è trasferibile se il prodotto viene rivenduto.
• L'azienda declina qualunque responsabilità in caso di danni incidentali o consequenziali.
• La garanzia non limita in alcun modo i diritti dell'utente previsti dalla legge.
• Il frigorifero non può essere riparato dall'utente. Tutti gli interventi devono essere effettuati esclusivamente da personale qualificato.
• I dettagli sulla parte più appropriata del compartimento dell'apparecchio in cui devono essere conservati specifici tipi di alimenti, considerando la distribuzione della temperatura che può essere presente nei diversi scomparti dell'apparecchio, sono nella parte sottostante.

Per garantire la conservazione sicura dei prodotti alimentari, attenersi alle istruzioni per l'uso.

• Poiché vengono utilizzati refrigeranti infiammabili, si prega di installare, maneggiare e riparare l'apparecchio rigorosamente secondo le istruzioni e contattare l'agente professionale o il nostro servizio post-vendita per smaltire l'apparecchio.
• Poiché vengono utilizzati gas infiammabili di isolamento, si prega di contattare l'agente professionale o il nostro servizio post-vendita per smaltire l'apparecchio.
• ATTENZIONE: durante il posizionamento dell'apparecchio, assicurarsi che il cavo di alimentazione non sia intrappolato o danneggiato.
• ATTENZIONE: non posizionare più prese portatili o alimentatori portatili sul retro dell'apparecchio.

Manutenzione / pulizia

• Accertarsi che i bambini siano sorvegliati se effettuano la pulizia e la manutenzione.
• Scollegare l'apparecchiatura dalla rete elettrica in caso di interruzione della rete elettrica o prima di effettuare qualsiasi operazione di manutenzione ordinaria. Attendere almeno 7 minuti prima di riavviare l'apparecchio, poiché l'avvio frequente può danneggiare il compressore. • Afferrare la spina, non il cavo, quando si scollega l'apparecchio.
• Non pulire l'apparecchio con spazzole dure, spazzole metalliche, detergente in polvere, benzina, amilacetato, acetone e soluzioni organiche simili, acido o soluzioni alcaline. Si prega di pulire con un detergente speciale per frigorifero per evitare danni.
• Non raschiare il gelo e il ghiaccio con oggetti appuntiti. Non utilizzare riscaldatori elettrici a spruzzo, asciugacapelli, pulitori a vapore o altre fonti di calore per evitare danni alle parti in plastica.
• ATTENZIONE: non utilizzare dispositivi meccanici o altri mezzi per accelerare il processo di scongelamento, diversi da quelli raccomandati dal produttore. ATTENZIONE: mantenere le aperture di ventilazione, nella custodia dell'apparecchio o nella struttura integrata, libere da ostacoli. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo agente di servizio o da persone analogamente qualificate per evitare pericoli.
• Non tentare di riparare, smontare o modificare l'apparecchio da soli. In caso di riparazione, si prega di contattare il nostro servizio clienti.
• Eliminare la polvere sul retro dell'unità almeno una volta all'anno per evitare pericolo di incendio e aumento del consumo di energia. • Non spruzzare o lavare l'apparecchio durante la pulizia. • Non utilizzare acqua nebulizzata o vapore per pulire l'apparecchio.
• Non pulire i ripiani in vetro freddo con acqua calda. Un improvviso cambiamento di temperatura può causare la rottura del vetro. ATTENZIONE: non utilizzare apparecchi elettrici all'interno dei vani di conservazione degli alimenti, a meno che non siano del tipo raccomandato dal produttore.
• Non conservare sostanze esplosive come bombolette spray con propellente infiammabile in questo apparecchio.
• L'apparecchio deve essere pulito secondo le istruzioni per una buona manutenzione e per evitare la contaminazione del cibo. Per posizioni come cuciture, fessure, fori e così via, si possono utilizzare semplici strumenti per pulire, come ad esempio spazzole morbide. Se necessario, ripiani staccabili, vassoi, cassetti e simili accessori possono essere puliti rimossi dall'apparecchio e lavati nel lavandino.
• Per esigenze igieniche, contaminanti come cibo, succo o residui di frutta, specialmente intrappolati in piccole fessure, devono essere ripuliti.

- Questo apparecchio è destinato all'uso in applicazioni domestiche e simili, ad esempio:

• aree cucina del personale in negozi, uffici e altri ambienti di lavoro;
• case coloniche e da clienti in hotel, motel e altri tipi di ambienti residenziali;
• ambienti di tipo bed and breakfast;
• catering e simili applicazioni non al dettaglio.

- La camera di refrigerazione viene utilizzata principalmente per conservare alimenti (verdure, frutta e snack) che devono essere conservati per breve tempo o da mangiare di volta in volta.

- Per evitare la contaminazione del cibo, si prega di rispettare le seguenti istruzioni:

• L'apertura della porta per lunghi periodi può causare un aumento significativo della temperatura negli scomparti dell'apparecchio.
• Pulire regolarmente le superfici che possono venire a contatto con alimenti e sistemi di drenaggio accessibili.
• Conservare carne e pesce crudi in appositi contenitori nel frigorifero, in modo che non siano a contatto e non gocciolino su altri alimenti.
• Gli scomparti per alimenti surgelati a due stelle sono adatti per la conservazione di cibi congelati, conservare o fare il gelato e fare cubetti di ghiaccio.
• I compartimenti a una, due e tre stelle non sono adatti per il congelamento di cibo fresco.
• Se l'apparecchio di refrigerazione viene lasciato vuoto per lunghi periodi, spegnere, sbrinare, pulire, asciugare e lasciare la porta aperta per evitare la formazione di muffa all'interno dell'apparecchio.

SICUREZZA DEI BAMBINI!

- Se occorre smaltire un vecchio prodotto con un lucchetto applicato allo sportello, accertarsi che venga lasciato in condizioni sicure per evitare il pericolo di intrappolamento dei bambini.

- Questo elettrodomestico può essere utilizzato dai bambini di almeno 8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali e da persone inesperte solo sotto supervisione o se hanno appreso le modalità di utilizzo sicuro dell'elettrodomestico e sono consapevoli dei relativi rischi.

- Impedire ai bambini di giocare con l'elettrodomestico. La pulizia e la manutenzione non devono essere effettuate dai bambini senza supervisione.

CONSIGLI DI SICUREZZA

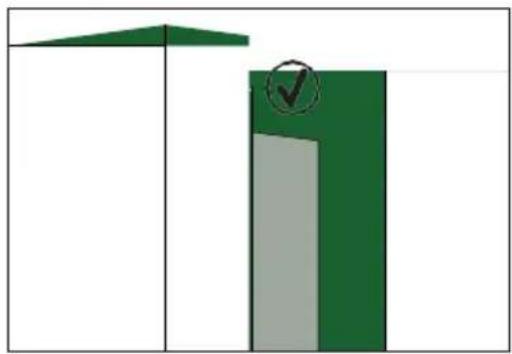

ATTENZIONE!

1. Quando viene chiusa la porta, l'asta verticale della porta sulla porta sinistra dovrebbe piegarsi verso l'interno (1).
2. Qualora si cerchi di chiudere la porta sinistra e l'asta della porta vetrata non sia piegata (2), è opportuno come prima cosa piegarla, altrimenti la striscia della porta colpirà l'albero di fissaggio o la porta destra. Si potrebbe quindi verificare un danno al sistema di scorrimento della porta; si potrebbero anche verificare perdite.

C'è una filettatura calda all'interno del telaio. La temperatura della superficie aumenterà leggermente, il che è normale e non avrà effetti sul funzionamento del dispositivo.

Informativa

A causa di modifiche tecniche e modelli diversi, alcune delle illustrazioni all'interno di questo manuale potrebbero differire dal modello attuale.

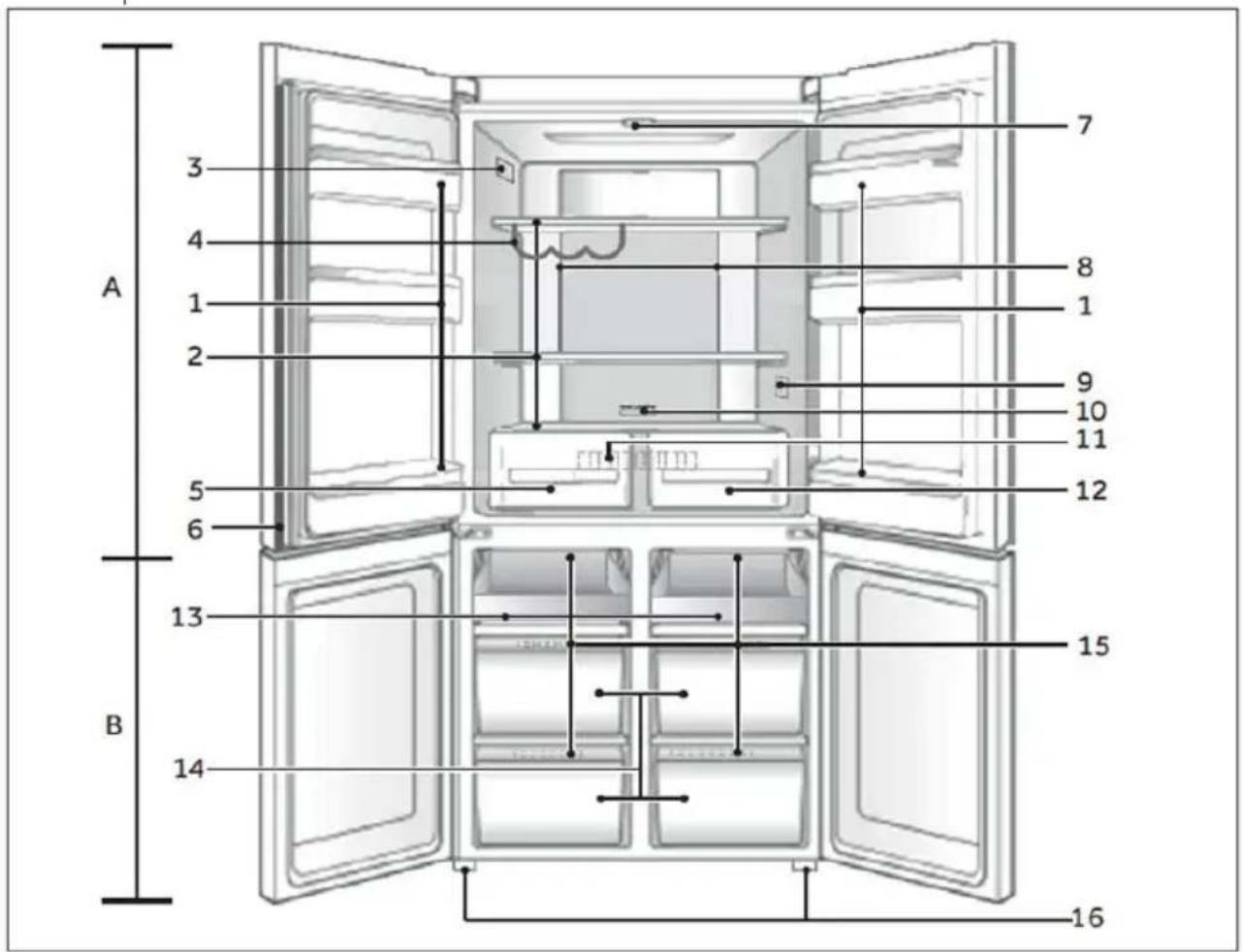

A: Scomparto Frigorifero

1 Portabottiglie/Ripiano della porta

2 Ripiani in vetro

3 Targhetta

4 Porta bottiglie

5 Green space

6 Sezionatore verticale

7 Lampada da soffitto

8 Condotto dell'aria e sensore (dietro al pannello)

9 Indicatore di temperatura O.K. (opzionale)

10 Cursore Cool space

11 Condotto dell'aria (dietro ai cassetti)

12 Cool space

B: Scomparto congelatore

13 Mensola scorrevole

14 Scatola congelatore

15 Condotto dell'aria

16 Piedini regolabili

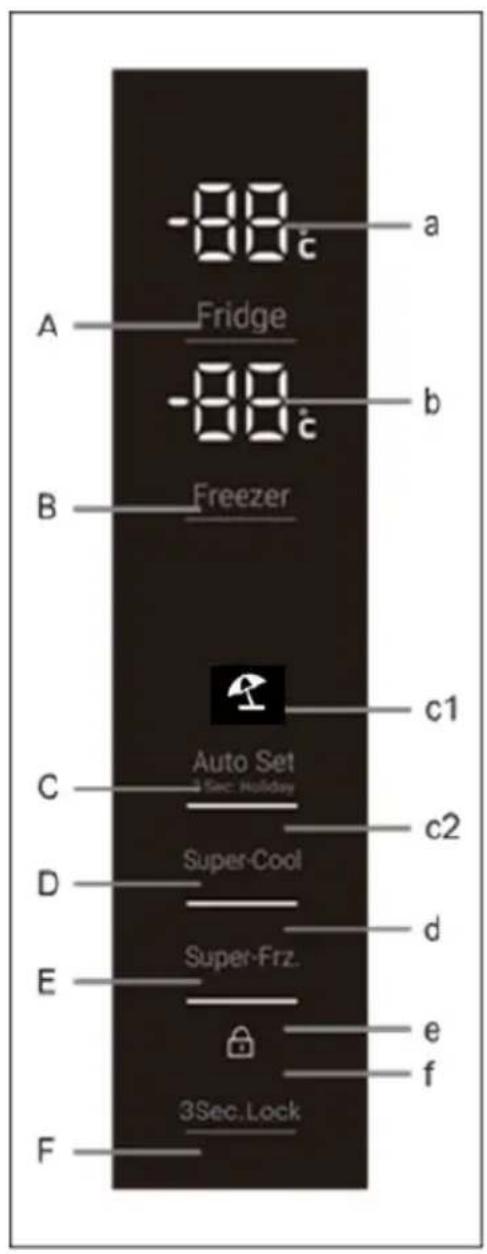

Pannello di controllo

Pulsanti:

A Selettore frigorifero B Selettore congelatore C Modalità Auto Set e selettore della funzione holiday D Selettore "Super-Cool" E Selettore "Super Freeze" F Selettore del pannello di blocco

Indicatori:

a Temperatura frigorifero

b Temperatura congelatore

c1 Modalità holiday

c2 Modalità Auto Set

d Funzione Super-Cool

e Funzione SuperFreeze

f Blocco pannello

Prima di iniziare a usare il dispositivo

Togliere tutti i materiali dell'imballaggio, tenerli fuori dalla portata dei bambini e smaltirli in modo rispettoso dell'ambiente. Pulire l'interno e l'esterno del dispositivo con acqua e con un detergente delicato prima di inserire alimenti all'interno. Dopo aver appoggiato in piano e pulito l'apparecchiatura, attendere almeno 2-5 ore prima di collegare nuovamente il dispositivo alla presa di corrente. Cfr. la sezione INSTALLAZIONE. Pre-raffreddare gli scomparti con impostazioni elevate prima di inserire gli alimenti. La funzione Super-Freeze permette di raffreddare velocemente lo scomparto congelatore. La temperatura del frigorifero e la temperatura del congelatore vengono automaticamente impostate rispettivamente a 5°C e -18°C. Queste sono le impostazioni consigliate. Qualora lo si desideri, sarà possibile modificare queste temperature manualmente. Cfr. la sezione REGOLAZIONE DELLA TEMPERATURA.

USO

Tasto sensore

I pulsanti sul pannello di controllo sono tasti a sfioramento, che rispondono già quando vengono sfiorati col dito.

Accensione / spegnimento del dispositivo

Il dispositivo è in funzione non appena viene connesso alla sorgente di alimentazione.

Quando il dispositivo viene alimentato per la prima volta, vengono visualizzate le temperature reali del frigorifero e del congelatore. Il display lampeggia. Se le porte sono chiuse, si spegnerà dopo 30 secondi. Forse il blocco pannello è attivo.

Nota

Il dispositivo è preimpostato alla temperatura consigliata di 5°C (frigorifero) e -18°C (congelatore). In condizioni ambientali normali non è necessario impostare la temperatura. - Quando il dispositivo viene acceso dopo essere stato scollegato dalla presa di corrente, potrebbe essere necessario attendere 12 ore perché venga raggiunta la temperatura adeguata.

Svuotare il dispositivo prima di spegnerlo. Per spegnere il dispositivo, estrarre la spina di alimentazione dalla presa di corrente.

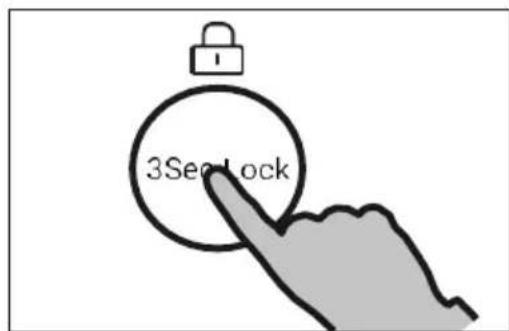

Pannello Blocco/Sblocco

Nota

Il pannello di controllo si blocca automaticamente all'attivazione qualora le porte siano chiuse e non venga premuto nessun pulsante per 30 secondi. Per eventuali impostazioni sarà necessario sbloccare il pannello.

Toccare il pulsante "F" per 3 secondi per bloccare tutti gli elementi del pannello all'attivazione. Gli allarmi del cicalino e l'indicatore collegato "f" vengono visualizzati; l'illuminazione del pannello si spegne. L'icona lampeggia se viene premuto un pulsante, quando il blocco pannello è attivato. La variazione non funziona. Per lo sblocco premere nuovamente il pulsante.

Modalità standby

Il display si spegne automaticamente 30 secondi dopo aver premuto un tasto. Il display si blocca automaticamente. Si accende in automatico quando viene premuto qualsiasi tasto o quando viene aperta la porta (l'allarme non causa l'accensione del display).

Selezione modalità di funzionamento

Potrebbe essere necessario selezionare una delle seguenti due modalità per impostare il dispositivo:

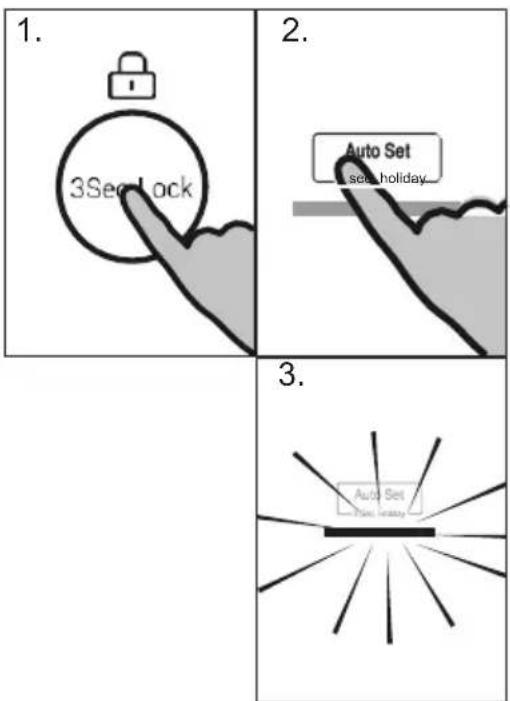

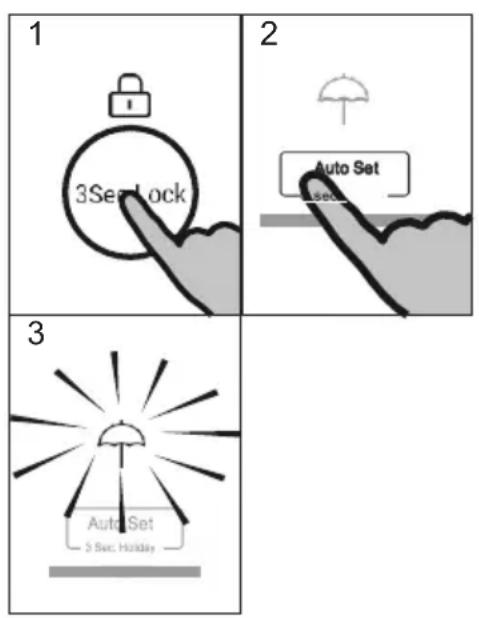

1) Modalità Auto Set

In modalità Auto Set il dispositivo regola automaticamente la temperatura a seconda della temperatura ambientale e in linea con le variazioni di temperatura all'interno del dispositivo. Qualora non vi siano requisiti speciali, consigliamo di usare la modalità Auto Set (cfr. Auto Set di seguito).

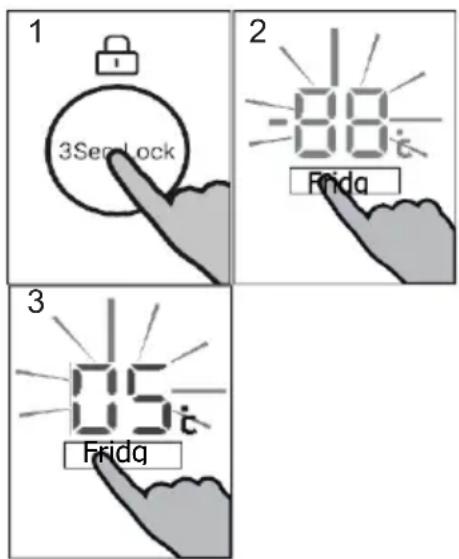

2) Modalità di regolazione manuale:

Qualora si intenda regolare manualmente la temperatura del dispositivo per conservare un determinato alimento, sarà possibile impostare la temperatura tramite un pulsante di regolazione della temperatura (cfr. Regolazione della Temperatura).

Allarme apertura porta

Quando lo sportello del frigorifero rimane aperto per più di 1 minuto, suonerà l'allarme di apertura porta. L'allarme potrà essere messo in modalità silenziosa chiudendo la porta o toccando il pannello di controllo. Se la porta viene lasciata aperta per più di 7 minuti, la luce all'interno dello scomparto e l'illuminazione del pannello di controllo si spengono automaticamente. Regolare la temperatura. La temperatura interna è influenzata dai seguenti fattori:

Temperatura ambiente, frequenza di apertura della porta, quantitativo di cibi conservati, installazione del dispositivo.

Regolare la temperatura del frigorifero

1. Sbloccare il pannello premendo il pulsante "F" se è bloccato.
2. Premere il pulsante "A" (Frigorifero) per selezionare lo scomparto frigorifero. Suona un allarme. Viene visualizzata la temperatura reale all'interno dello scomparto frigorifero.
3. Premere il pulsante "A" per impostare la temperatura del frigorifero. Viene emesso un segnale sonoro a ogni pressione del tasto. La temperatura aumenta con passaggi di 1°C da un minimo di 1°C (OF) fino a un massimo di 9°C, passando nuovamente a 1°C quando il pulsante viene nuovamente premuto. La temperatura ottimale del frigorifero è 5°C. Le temperature più fredde indicano un consumo inutile di energia.

Se non viene premuto nessun tasto per 5 secondi, le impostazioni vengono confermate automaticamente.

Regolare la temperatura del congelatore

1. Sbloccare il pannello premendo il pulsante "F" se è bloccato.
2. Premere il pulsante "B" (Congelatore) per selezionare lo scomparto congelatore. Suona un allarme. Viene visualizzata la temperatura reale all'interno dello scomparto congelatore.
3. Premere il pulsante "B" (Congelatore) per impostare la temperatura del congelatore. Viene emesso un segnale sonoro a ogni pressione del tasto. La temperatura aumenta con passaggi di 1°C da un minimo di -14°C fino a un massimo di -24°C, passando nuovamente a -14°C quando il pulsante viene nuovamente premuto.

La temperatura ottimale del congelatore è -18°C. Le temperature più fredde indicano un consumo inutile di energia.

La temperatura dello scomparto corrispondente non può essere regolata se qualche altra funzione (Super-Freeze, Super Cool, Holiday o la modalità Auto Set) viene attivata o se il display è bloccato. L'indicatore corrispondente lampeggerà accompagnato da un cicalino.

Se non viene premuto nessun tasto per 5 secondi, le impostazioni vengono confermate automaticamente.

Modalità Auto Set

Nella modalità Auto Set, il dispositivo regola automaticamente la temperatura a seconda della temperatura ambiente e in linea con le variazioni di temperatura all'interno del dispositivo. Questa funzione non prevede in alcun modo l'uso delle mani.

1. Sbloccare il pannello premendo il pulsante "F" se è bloccato.
2. Premere il pulsante "C" (Auto Set). Suona un allarme.
3. L'indicatore "2c" si illumina e la funzione è attivata.

Ripetendo i summenzionati passaggi o selezionando un'altra funzione sarà possibile disattivare nuovamente questa funzione.

Funzione Holiday

Questa funzione imposta la temperatura del frigorifero in modo fisso a 17°C.

Ciò consente di tenere chiusa la porta del frigorifero senza causare odori o muffe - per lunghi periodi di tempo (ad esempio durante le vacanze). Lo scomparto congelatore può ora essere impostato.

1. Sbloccare il pannello premendo il pulsante "F" se è bloccato.
2. Premere il pulsante "C" (Auto Set) per 3 secondi.
3. L'indicatore "c1" si illumina e la funzione viene attivata.

Ripetendo i summenzionati passaggi o selezionando un'altra funzione sarà possibile disattivare nuovamente questa funzione.

ATTENZIONE!

Quando è in modalità holiday, non devono esserci alimenti all'interno dello scomparto frigorifero. La temperatura di +17°C è troppo alta per la conservazione degli alimenti.

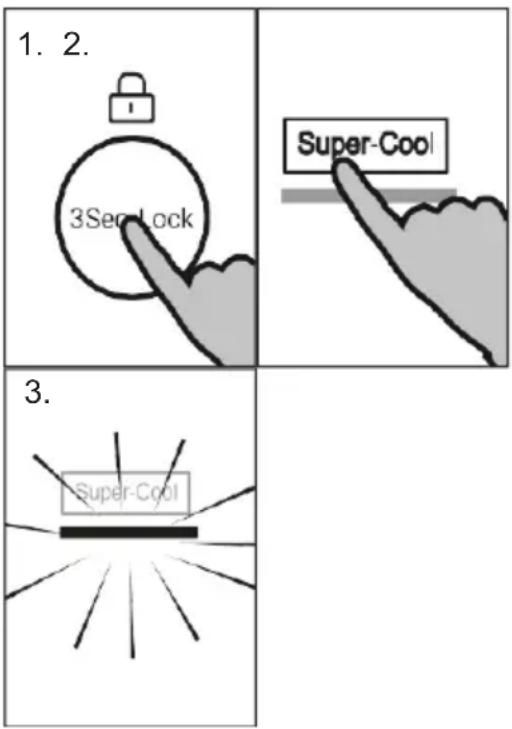

Funzione Super-Cool

Attivare la funzione Super-Cool qualora sia necessario conservare grandi quantità di cibo (ad esempio dopo l'acquisto). La funzione Super Cool accelera il raffreddamento di alimenti freschi e protegge i cibi già conservati da un riscaldamento indesiderato. La temperatura dell'impostazione di fabbrica è compresa tra 0 e +1°C.

1. Sbloccare il pannello premendo il pulsante "F" se è bloccato.
2. Premere il pulsante "D" (Super-Cool).
3. L'indicatore "d" si illumina e la funzione è attivata.

Ripetendo i summenzionati passaggi o selezionando un'altra funzione sarà possibile disattivare nuovamente questa funzione.

Nota

Questa funzione si disattiva automaticamente dopo 3 ore.

Funzione Super-freeze

Gli alimenti freschi dovrebbero essere congelati quanto più rapidamente possibile in modo completo. Così facendo si mantiene il valore nutrizionale, il buon aspetto e il gusto dell'alimento. La funzione Super-Freeze accelera il congelamento di alimenti freschi e protegge i cibi già conservati da un riscaldamento indesiderato. Qualora sia necessario congelare un elevato quantitativo di alimenti in una sola volta, consigliamo di impostare la funzione Super-Freeze 24 ore prima di iniziare a utilizzare la cella del congelatore. La temperatura dell'impostazione è inferiore a -24 °C.

1. Sbloccare il pannello premendo il pulsante "F" se è bloccato.
2. Premere il pulsante "E" (Super-Freeze).
3. L'indicatore "e" si illumina e la funzione è attivata.

Ripetendo i summenzionati passaggi o selezionando un'altra funzione sarà possibile disattivare nuovamente questa funzione.

Nota

La funzione Super-freeze si disattiverà automaticamente dopo 50 ore. Il dispositivo viene poi utilizzato alla temperatura precedentemente impostata.

ATTENZIONE!

Svuotare il dispositivo prima di spegnerlo.

Tenere aperta la porta del vano frigorifero, quando la funzione Frigorifero spento è attivata, al fine di evitare la formazione di cattivi odori o muffe.

Funzione frigorifero spento

Quando non occorre il frigorifero per refrigerare, esso può essere spento.

Nello stato di sblocco, toccare il pulsante A (Frigorifero), il display della temperatura (a) la indica una volta, poi la temperatura scende di 1°C. Quando il frigorifero è impostato su 0F, il frigorifero entra in modalità spegnimento e smette di refrigerare.

1. Sbloccare il pannello premendo il pulsante "F" se è bloccato.
2. Premere il pulsante "A" (Frigorifero).
3. Il display della temperatura "a" la indica una volta e la temperatura scende di 1°C.
4. Quando il frigorifero è impostato su "OF", il frigorifero entra in modalità di spegnimento e smette di refrigerare.

Ripetendo i summenzionati passaggi o selezionando un'altra funzione sarà possibile disattivare nuovamente questa funzione.

Nota

La funzione fa sì che il frigorifero smetta di funzionare. Scegliere con attenzione. Il frigorifero non può utilizzare la funzione fuzzy e super-cool quando utilizza la funzione di spegnimento.

Suggerimenti per conservare alimenti freschi

Conservazione all'interno dello scomparto frigorifero

Conservare la temperatura del frigorifero al di sotto dei 5°C. Gli alimenti caldi vanno conservati a temperatura ambiente prima di essere collocati all'interno del dispositivo. Gli alimenti conservati in frigorifero vanno lavati e asciugati prima di essere collocati all'interno. Gli alimenti vanno sigillati in modo adeguato per evitare cattivi odori o alterazioni del gusto. Non conservare quantità eccessive di cibo. Lasciare spazio fra i vari alimenti per consentire il flusso dell'aria fredda, al fine di garantire un raffreddamento migliore e più omogeneo. I cibi che vengono mangiati quotidianamente vanno conservati sulla parte anteriore del ripiano. Lasciare uno spazio fra gli alimenti e le pareti interne, per consentire il flusso dell'aria. Prestare particolare attenzione a non riporre alimenti appoggiati alla parete posteriore: gli alimenti si potrebbero congelare appiccicandosi alla parete posteriore. Evitare il contatto diretto degli alimenti, in particolare alimenti oleosi o acidi, con il rivestimento interno, dato che gli oli e gli acidi possono rovinare il rivestimento interno. Pulire le eventuali tracce di olio o acido, ogni qualvolta vengono individuate. Scongelare gli alimenti congelati nello scomparto di conservazione del frigorifero. In questo modo sarà possibile usare l'alimento congelato per diminuire la temperatura all'interno di questo scomparto, e, così facendo, risparmiare energia. Il processo di invecchiamento della frutta e della verdura, come ad esempio zucchine, meloni, papaya, banana, ananas, può essere accelerato all'interno del frigorifero. Consigliamo quindi di evitare di conservarli all'interno del frigorifero. La maturazione dei frutti può tuttavia avvenire per periodi di tempo limitati. Cipolle, aglio, finocchio e altre verdure con radici vanno conservati a temperatura ambiente. La presenza di odori sgradevoli all'interno del frigorifero indica che qualche alimento si è rovesciato ed è quindi necessario procedere alle operazioni di pulizia. Cfr. MANUTENZIONE E PULIZIA. Alimenti diversi vanno posizionati in aree diverse a seconda delle loro proprietà:

Nota

Rispettare una distanza di più di 10 mm fra gli alimenti posizionati e il condotto dell'aria oppure i sensori al fine di garantire l'effetto di raffreddamento.

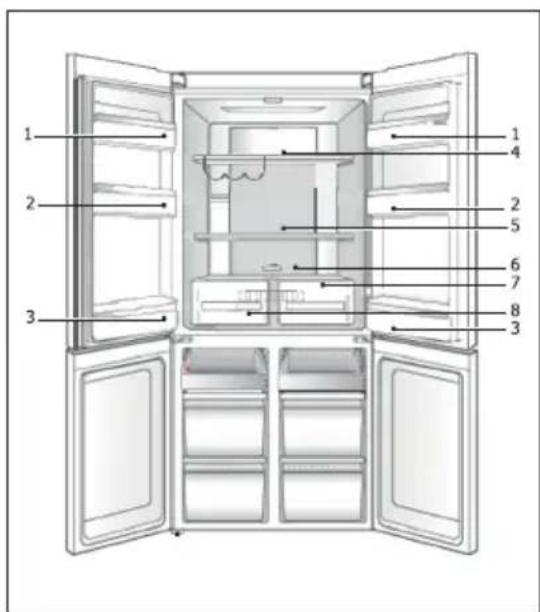

1 Burro, formaggio, ecc. 2 Uova, lattine, cibi in scatola, spezie, ecc. 3 Bevande, altro cibo in flacone. 4 Sottaceti, alimenti in scatola, ecc. 5 Carne, snack, pasta, alimenti inscatola, latte, tofu, latticini, ecc. 6 Carne cotta, salsicce, ecc. 7 Cassetto Cool space: frutta secca, oli di burro, cioccolata 8 Green space: Frutta, verdura, insalata, ecc.

Conservazione all'interno dello scomparto congelatore

Mantenere la temperatura del congelatore a -18°C. 24 ore prima del congelamento attivare la funzione Super-freeze; per piccole quantità di alimenti bastano 4-6 ore. Gli alimenti caldi vanno conservati a temperatura ambiente prima di essere collocati nello scomparto congelatore. Gli alimenti tagliati a piccole porzioni si congelano più rapidamente e sono più facili da scongelare e cucinare. Il peso consigliato per ogni porzione è inferiore a 2.5 kg. Consigliamo di confezionare gli alimenti prima di riporli all'interno del congelatore. La parte esterna della confezione deve essere asciutta per evitare che le confezioni si incollino fra di loro. I materiali con cui sono stati confezionati gli alimenti dovrebbero essere inodore, non velenosi e non tossici. Per evitare che gli alimenti scadano, si prega di annotare la data di scadenza, il limite massimo di conservazione e il nome dell'alimento sulla confezione, e di disporre gli alimenti stessi in ordine di scadenza. ATTENZIONE!: Acido, alcali e sale, ecc. potrebbero consumare la superficie interna del congelatore. Non collocare alimenti contenenti queste sostanze (ad esempio pesce) direttamente a contatto con la superficie interna. L'acqua salata all'interno del congelatore va pulita immediatamente. Non superare i tempi di conservazione degli alimenti consigliati dai produttori. Estrarre solo il quantitativo di cibo che serve dal congelatore. Consumare rapidamente i cibi scongelati. Gli alimenti scongelati non possono essere nuovamente congelati, a meno che prima non vengano cotti; ciò potrebbe comprometterne la commestibilità. Non caricare quantità eccessiva di alimenti freschi nello scomparto del congelatore. Rimandiamo alla capacità di congelamento del congelatore – Cfr. DATI TECNICI oppure i dati sulla targhetta. Gli alimenti possono essere conservati nel congelatore a una temperatura minima di -18°C per 2-12 mesi, a seconda delle proprietà (ad esempio carne: 3-12 mesi, verdura: 6-12 mesi). Quando vengono congelati alimenti freschi, evitare che gli stessi entrino in contatto con alimenti già surgelati. Rischio di scongelamento!

Quando vengono conservati alimenti surgelati a livello commerciale, attenersi a queste linee guida:

Attenersi sempre alle linee guida del produttore per la durata di tempo in cui vengono conservati gli alimenti. Attenersi scrupolosamente a queste linee guida!

Cercare di mantenere la durata di tempo fra l'acquisto e l'inserimento nel congelatore quando più breve possibile al fine di mantenere la qualità del cibo.

Acquistare alimenti congelati, che siano stati conservati a una temperatura di -18 °C o più bassa.

Evitare di acquistare alimenti con ghiaccio o gelo sulla confezione - Ciò indica che i prodotti forse in un determinato momento non sono stati scongelati e ri-congelati - gli aumenti di temperatura influiscono sulla qualità del cibo.

Nota

Rispettare una distanza di più di 10 mm fra gli alimenti posizionati e il condotto dell'aria al fine di garantire l'effetto di raffreddamento.

STRUMENTAZIONE

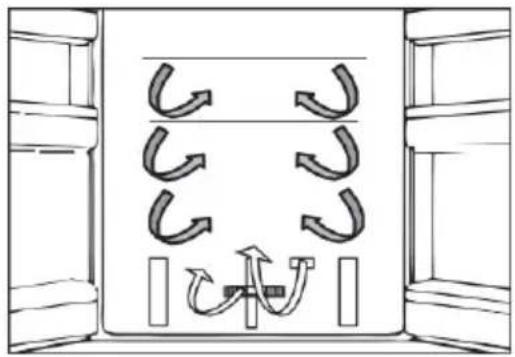

Il frigorifero è dotato di un impianto di flusso multi-aria, col quale i flussi di aria fresca sono localizzati su ogni ripiano. Ciò aiuta a mantenere una temperatura uniforme al fine di garantire che gli alimenti rimangano freschi più a lungo.

L'altezza dei ripiani può essere adattata alle proprie esigenze.

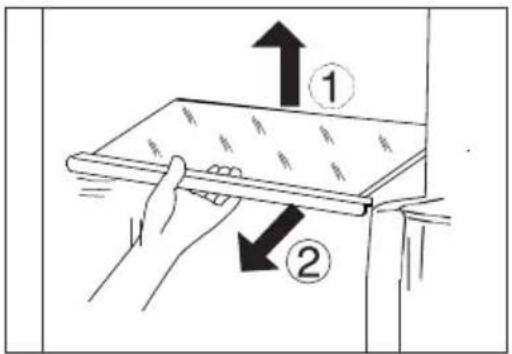

1. Per riposizionare un ripiano, come prima cosa sollevarlo tenendolo per l'estremità (1) e poi estrarlo (2).
2. Per reinstallarlo, collocarlo sulle alette su entrambi i lati e spingerlo fino in fondo, fino a che la parte posteriore dello stesso non sarà fissata negli alloggiamenti laterali.

Informativa:

Verificare che tutte le estremità del ripiano siano in piano.

Cassetto Cool space

In questo scomparto il livello di umidità è di circa il 45%. Questo cassetto è adatto per conservare frutta secca e altri alimenti con poca acqua, come ad esempio burro, grassi, olio o cioccolata.

In questo scomparto il livello dell'umidità si situa intorno all'85%. Viene controllato automaticamente dal sistema ed è adatto a conservare frutta, verdura, insalate, ecc.

Informativa:

Non togliere il coperchio in plastica all'interno delle due zone. Mantengono l'umidità. I frutti sensibili al freddo, come ad esempio ananas, avocado, banane, uva e verdure quali ad esempio patate, melanzane, fagioli, cetrioli, zucchine e pomodori, e il formaggio, non vanno conservati in questi due cassetti.

Ripiani porta rimovibili

I ripiani della porta possono essere rimossi per la pulizia: Collocare le mani su ogni lato del ripiano, sollevarlo verso l'alto (1) ed estrarlo (2). Per reinserire il ripiano della porta, vengono eseguiti i seguenti passaggi al contrario.

OPZIONALE: Indicatore temperatura OK

L'indicatore di temperatura OK può essere usato per determinare temperature al di sotto dei +4°C. Ridurre gradualmente la temperatura qualora il segno non indichi "OK".

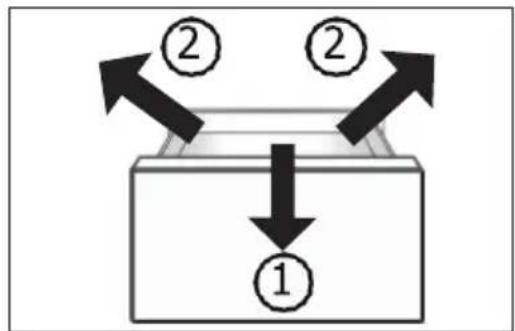

Cassetto del congelatore rimovibile

Per togliere il cassetto, estrarlo al massimo (1), sollevarlo ed estrarlo (2). Per inserire il cassetto, eseguire i suddetti passaggi in ordine inverso.

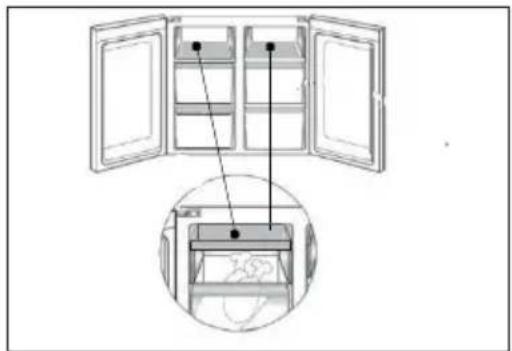

Conservazione di alimenti di grandi dimensioni

Gli oggetti grandi, ad esempio gli alimenti surgelati, possono essere riposti dopo:

☒ aver tolto e ruotato di 180° il vassoio di congelamento superiore, oppure

dopo aver tolto entrambi i vassoi superiori di congelamento oltre che il vassoio del congelatore centrale e dopo aver riposto gli alimenti direttamente sul ripiano.

La luce LED interna si accende quando viene aperta la porta. La performance delle luci non subisce l'impatto delle impostazioni di altri dispositivi.

Suggerimenti per risparmiare energia

☒ Verificare che il dispositivo disponga di una ventilazione adeguata (cfr. INSTALLAZIONE). ☒ Non installare il dispositivo direttamente esposto alla luce del sole o vicino a sorgenti di calore (ad esempio: stufe, riscaldatori). ☒ Evitare di impostare temperature inutilmente basse all'interno dello scomparto frigorifero. Il consumo di energia aumenta mano a mano che si scende con la temperatura impostata nel dispositivo. ☒ Funzioni quali ad esempio SUPER-FREEZE consumano più energia. ☒ Lasciare che i cibi caldi si raffreddino prima di collocarli all'interno del dispositivo. ☒ Aprire la porta del dispositivo leggermente, unicamente quando necessario. ☒ Non riempire eccessivamente il dispositivo per evitare di ostruire il flusso d'aria. ☒ Evitare che nell'imballaggio entri aria. ☒ Tenere pulite le guarnizioni di modo che la porta si chiuda correttamente. ☒ Scongelare gli alimenti congelati nello scomparto di conservazione del frigorifero.

CURA E PULIZIA

ATTENZIONE!

Scollegare il dispositivo dalla presa di corrente prima di avviare le operazioni di pulizia.

Pulizia

Pulire il dispositivo solamente quando all'interno vi sono pochi alimenti o quando è completamente vuoto.

Il dispositivo va pulito ogni quattro settimane al fine di garantire una buona manutenzione oltre che per evitare la formazione di cattivi odori al suo interno.

ATTENZIONE!

☒ Non pulire il dispositivo con spazzole dure, spugnette abrasive, detergente in polvere, petrolio, amilacetato, acetone e altre simili soluzioni organiche, soluzioni acide o alcaline. Pulire con l'apposito detergente per il frigorifero per evitare danni. ☒ Non spruzzare o lavare il dispositivo in fase di pulizia. ☒ Non usare acqua spray o vapore per pulire il dispositivo. ☒ Non pulire i ripiani in vetro freddi con acqua calda. Le improvvise variazioni di temperatura potrebbero causare la rottura del ghiaccio. ☒ Non toccare la superficie interna dello scomparto del congelatore mentre è in funzione, in particolar modo con le mani bagnate, dato che le mani si potrebbero congelare sulla superficie. Qualora vi sia un aumento della temperatura, controllare le condizioni degli alimenti congelati.

☒ Tenere sempre pulita la guarnizione della porta.

☒ Pulire l'interno e l'alloggiamento del dispositivo servendosi di una spugna imbevuta di acqua tiepida e detergente neutro.

1. Pulire l'interno e l'esterno del frigorifero, compresa la guarnizione della porta, il ripiano della porta, i ripiani in vetro, i cassetti e così via, con un asciugamano morbido o una spugna immersa in acqua tiepida (è possibile aggiungere un detergente neutro all'acqua calda).
2. In caso di fuoriuscita di liquido, rimuovere tutte le parti contaminate, sciacquare direttamente con acqua corrente, asciugare e riporre tutto in frigorifero.
3. Se si rovescia della crema (come la panna, il gelato sciolto), rimuovere tutte le parti sporcate, metterle nell'acqua calda a circa 40°C per un po' di tempo, quindi risciacquare con acqua corrente, asciugare e rimetterle in frigorifero.
4. Nel caso in cui una piccola parte o un componente si blocchi all'interno del frigorifero (tra ripiani o cassetti), utilizzare una piccola spazzola morbida per rimuoverli. Se non è stato possibile raggiungere il pezzo, contattare il servizio Haier.

☒ Risciacquare ed asciugare con un panno morbido.

☒ Non pulire alcun componente dell'apparecchio in lavastoviglie.

Lasciar passare almeno 7 minuti prima di riavviare il dispositivo, dato che operazioni di avvio frequenti potrebbero danneggiare il compressore.

Lo sbrinamento dello scomparto frigorifero e dello scomparto congelatore avviene in modo automatico. Non è necessario intervenire manualmente.

Sostituzione delle lampade LED

ATTENZIONE!

Non sostituire da soli la lampadina LED; rivolgersi al produttore o all'agente di servizio autorizzato.

La lampada utilizza la tecnologia LED come sorgente luminosa. Ciò comporta un basso consumo energetico e una lunga durata di vita. In caso di anomalie di funzionamento invitiamo a contattare la nostra assistenza clienti. Cfr. ASSISTENZA CLIENTI.

Parametri della lampada:

Scomparto del frigorifero: 12 V max 2 W

Scomparto del freezer: 12 V max 0,5 W

Non uso per lunghi periodi di tempo

Qualora il dispositivo non venga usato a lungo e non si usi la funzione Holiday oppure la funzione spento per il frigorifero:

☒ Estrarre gli alimenti. ☒ Togliere il cavo di alimentazione. Svuotare e pulire il serbatoio. ☒ Pulire il dispositivo secondo quanto descritto più sopra. ☒ Tenere aperte le porte per evitare la formazione di cattivi odori all'interno.

Nota

Spegnere il dispositivo unicamente nel caso in cui ciò sia strettamente necessario.

Spostamento del dispositivo

1. Togliere tutti gli alimenti e scollegare il dispositivo.
2. Fissare i ripiani e tutte le parti mobili nel frigorifero e nel congelatore servendosi di nastro adesivo.
3. Non inclinare il frigorifero più di 45° per evitare di danneggiare il sistema refrigerante.

ATTENZIONE!

☒ Non sollevare il dispositivo prendendolo per le maniglie. ☒ Non posizionare mai il dispositivo in orizzontale a terra.

Molti dei problemi più ricorrenti possono essere risolti senza competenze specifiche. In caso di problemi controllare tutte le possibilità indicate e attenersi alle seguenti istruzioni prima di contattare il servizio post vendita. Cfr. ASSISTENZA CLIENTI.

ATTENZIONE!

Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchio ed estrarre la spina dalla presa. Gli interventi di manutenzione sulla strumentazione elettrica vanno eseguiti unicamente da elettricisti esperti, dato che l'esecuzione di riparazioni in modo non adeguato può causare gravi danni alla strumentazione.

☒ Un'alimentazione danneggiata va sostituita unicamente dal produttore, dal suo agente di servizio o da persone qualificate al fine di evitare pericoli.

Problema	Possibile causa	Possibile soluzione
Il compressore non funziona.	La spinanon è collegata alla presa di corrente.Il dispositivo si trova nelciclo di sbrinatura	Inserire la spina nella presa.Si tratta di una condizione normale per un frigorifero con funzione di sbrinamento automatica
Il dispositivo funziona frequentemente oppure funziona per periodi di tempo troppo lunghi.	Latemperatura internao esterna è troppo alta.Il dispositivo è stato spento per lunghi periodi di tempo.Una porta o un cassetto del dispositivo non è stato chiuso correttamente.La porta / il cassetto sono stati aperti con eccessiva frequenza o troppo a lungo.L'impostazione di temperatura per lo scomparto del frigorifero è troppo bassa.La guarnizione della porta o del cassetto è sporca, usurata, rotta o non è posizionata correttamente.Nonègarantitoillivelloadeguatodi circolazione dell'aria.	In questo caso, è normale che il dispositivo funzioni più a lungo.Di norma, sono necessarie dalle 8 alle 12 ore per consentire un raffreddamento completo del dispositivo.Chiudere la porta, o il cassetto, e garantire che il dispositivo si trovi su una superficie piana e che non vi siano alimenti o contenitori che bloccano la porta.Non aprire le porte o i cassetti con eccessiva frequenza.Impostare la temperatura a un livello superiore fino a che non si otterrà una temperatura soddisfacente all'interno del frigorifero. Sarà necessario attendere 24 affinché la temperatura all'interno del frigorifero si stabilizzi.Pulire la guarnizione della porta o del cassetto, o provvedere alla loro sostituzione da parte del servizio clienti.Garantire un livello di ventilazione adeguato.

La parte interna del frigorifero è sporca e/o emette cattivi odori.

- La parte interna del frigorifero deve essere pulita.

- All'interno del frigorifero sono conservati alimenti che emettono odori forti.

• Pulire l'interno del frigorifero.

- Avvolgere completamente gli alimenti.

Problema	Possibile causa	Possibile soluzione
All'interno del dispositivo non c'è abba-stanza freddo.	La temperatura è impostata su un livello troppo alto.Cibi troppo caldi sono stati conservati.Sono stati inseriti troppi alimenti contemporaneamente.I prodotti sono troppo vicini tra loro.Una porta o un cassetto del dispositivo non è stato chiuso corretta-mente.La porta / il cassetto sono stati aperti con eccessiva frequenza o troppo a lungo.	Resettare la temperatura.Lasciare sempre che gli alimentsi raffreddino prima di riporli all'interno del frigorifero.Conservare sempre piccole quantità di cibo.Lasciare sempre uno spazio fra i diversi alimenti, per consentire il flusso dell'aria.Chiudere la porta e/o il cassetto.Non aprire le porte o i cassetti con eccessiva frequenza.
C'è troppo freddo all'interno del dispositivo.	La temperatura è impostata su un livello troppo basso.La funzione Super-freeze viene attivata o funzione da troppo tempo.	Resettare la temperatura.Disattivazione della funzione Super-freeze
Formazione di umidità all'interno dello scomparto frigori-fero.	Il clima è troppo caldo e troppo umido.Una porta o un cassetto del dispositivo non è stato chiuso corretta-mente.La porta / il cassetto sono stati apert con eccessiva frequenza o troppo a lungo.I contenitori di alimenti o liquidi sono lasciati aperti.	Aumentare la temperatura.Chiudere la porta e/o il cassetto.Non aprire le porte o i cassetti con eccessiva frequenza.Lasciare che gli alimenti cal- di si raffreddino a temperatura ambiente, e coprire gli alimenti liquidi.
L'umidità si accumula sulla superficie esterna del frigorifer o fra le porte/fra la porta e il cassetto.	Il clima è troppo caldo e troppo umido.La porta o il cassetto non sono chius saldamente. L'aria fredda all'interno del dispositivo e l'aria cal-da all'esterno causano condensa.	Si tratta di una condizione normale con climi umidi. Ciò varierà variare del livello di umidità.Verificare che la porta e il cas-setto siano chiusi saldamente.
Ghiaccio duro e gelo nello scomparto congelatore.	I cibi non sono stati confezionati in modo adeguato.Una porta o un cassetto del dispositivo non è stato chiuso corretta-mente.La porta / il cassetto sono stati apert con eccessiva frequenza o troppo a lungo.La guarnizione della porta o del cassetto è sporca, usurata, rotta o non è posizionata correttamente.Qualcosa all'interno impedisce la chiusura corretta del cassetto o della porta.	Conservare sempre bene i vari cibi.Chiudere la porta e/o il cassetto.Non aprire le porte o i cassetti con eccessiva frequenza.Pulire la guarnizione della porta o del cassetto, o provvedere alla loro sostituzione con altre guar- nizior nuove.Riposizionare i ripiani, i supporti sulle porte o i contenitori interni per consentire la chiusura della porta o dei cassetti.
I lati del frigorifero e la parete della porta si surriscaldano.	-	Non si tratta di un'anomalia di funzionamento.
Il dispositivo emette rumori strani.	Ildispositivononeraappoggiatosu una superficie piana.Il dispositivo tocca alcuni oggetti nelle immediate vicinanze.	Regolarei piedinielivellare il dispositivo.Togliere gli oggetti nelle imme-diate vicinanze del dispositivo.
Si sente un suono leggero, simile a quello dell'acqua che scorre.	-	Non si tratta di un'anomalia di funzionamento.
Si sente un allarme suonare.	La porta dello scomparto frigorife- ro è aperta.	Chiudere la porta o silenziare l'allarme manualmente.
Si sente un debole ronzio.	Il sistema anti-condensa è in fun-zione	In questo modo si evita la con-densa. Non si tratta di un'ano-malia di funzionamento
Il sistema di illumi-nazione interno non funziona.	La spina non è collegata alla presa di corrente.Il sistema di alimentazione non è intatto.Una delle lampade LED non	Inserire la spina nella presa.Controllare il sistema di alimen-tazione della stanza. Contattare la società elettrica!Rivolgersi all'assistenza clienti per la sostituzione della lampa-da.

Interruzione di corrente

In caso di black out, gli alimenti dovrebbero rimanere al fresco in modo sicuro per circa 12 ore. Attenersi alle seguenti indicazioni durante un black out prolungato, in particolar modo se ciò avviene d'estate:

☒ Aprire la porta o i cassetti solamente quando ciò è strettamente necessario. ☒ Non collocare alimenti aggiuntivi all'interno del dispositivo durante un blackout. Qualora sia stata fornita una notifica del black out, e il black out si prolunghi per più di 12 ore, recuperare del ghiaccio e collocarlo in un contenitore sulla parte superiore dello scomparto frigorifero. ☒ Non appena viene ripristinata la corrente, consigliamo di ispezionare immediatamente gli alimenti contenuti all'interno. Dato che in caso di black out la temperatura all'interno del frigorifero aumenta, il periodo di conservazione, nonché le qualità di commestibilità degli alimenti verranno ridotte. Gli eventuali alimenti che si scongelano dovranno essere consumati, cotti o nuovamente congelati, ove necessario, subito dopo, al fine di evitare rischi per la salute.

Funzione di memoria in caso di black-out

Dopo che la corrente è stata ripristinata il dispositivo continua con le impostazioni impostate prima del black out.

Disimballaggio

ATTENZIONE!

L'apparecchiatura è pesante. Spostarlo sempre in due. Conservare tutti i materiali dell'imballaggio fuori dalla portata dei bambini e smaltirli in modo rispettoso dell'ambiente.

☒ Estrarre il dispositivo dall'imballaggio.

☒ Togliere tutti i materiali dell'imballaggio.

Condizioni ambientali

La temperatura della stanza dovrebbe sempre collocarsi in un intervallo compreso fra i 10°C e i 43°C, dato che può influenzare la temperatura all'interno del dispositivo stesso nonché il suo consumo sul piano energetico. Non installare il dispositivo vicino ad altri dispositivi che emettono calore, quali ad esempio forni e frigoriferi, isolamento.

Requisiti a livello di spazio

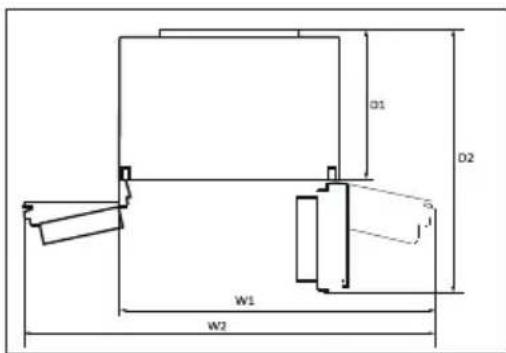

Spazio richiesto quando la porta è aperta:

W1 = 1079 mm

W2 = 1325 mm

D₁ = 581 mm

D₂ = 1014 mm

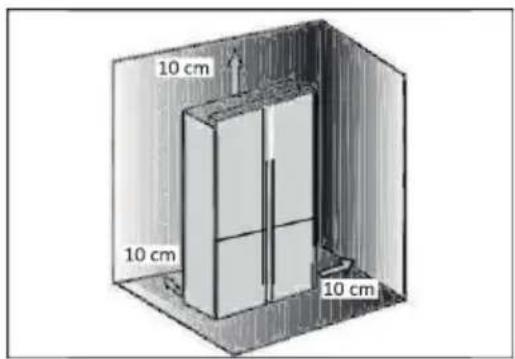

Sezione trasversale della ventilazione

Al fine di raggiungere un livello adeguato di ventilazione del dispositivo per ragioni di sicurezza, sarà necessario rispettare le informazioni relativamente alla sezione trasversale della ventilazione.

Allineamento dell'apparecchio

L'apparecchiatura dovrebbe essere collocata su una superficie piatta e resistente.

1. Inclinare l'apparecchiatura leggermente all'indietro.
2. Impostare i piedini al livello desiderato.

Verificare che la distanza dalla parete, sul lato cerniere, sia di almeno 100 mm per consentire alla porta di aprirsi in modo adeguato.

1. Sarà possibile verificare la stabilità andando ad agire in modo alternato sulle diagonali. Questo leggero movimento dovrebbe essere lo stesso in entrambe le direzioni. In caso contrario, il telaio si potrebbe inclinare; le conseguenze sarebbero dei danni alle guarnizioni delle porte, che a loro volta causerebbero perdite. Una leggera inclinazione verso la parte posteriore facilita la chiusura della porta.

Regolazione di precisione delle porte

Se le porte non sono allineate, questo problema può essere risolto come segue:

A) Servendosi di piedini regolabili

Ruotare i piedini regolabili seguendo la direzione della freccia per avvitare il piedino verso l'alto o verso il basso.

E) Servendosi di distanziatori

☒ Aprire la porta superiore e sollevarla.

☒ Fissare con attenzione il distanziatore (all'interno della borsa degli accessori) nell'anello in plastica bianco della cerniera centrale, eseguendo l'operazione a mano o servendosi di pinze. Non graffiare o ammaccare la porta.

Quando il dispositivo viene usato, a causa degli alimenti allineati le porte potrebbero non essere allineate. Eseguire la regolazione servendosi dei metodi sopra indicati.

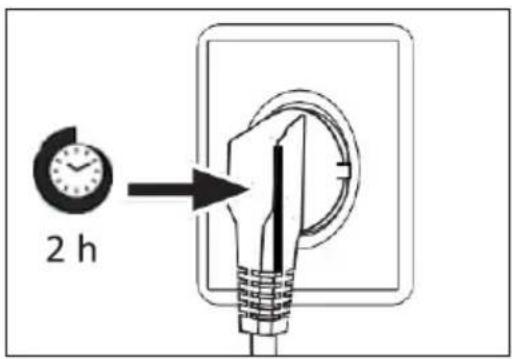

Tempo di attesa

L'olio di lubrificazione si trova nella capsula del compressore e garantisce un funzionamento senza bisogno di interventi di manutenzione. Questo olio può attraversare il tubo chiuso se il trasporto viene eseguito con il dispositivo inclinato. Prima di collegare il dispositivo alla sorgente di alimentazione sarà necessario attendere 2-5 ore, affinché l'olio rientri all'interno della capsula.

Collegamento elettrico

Prima di ogni collegamento, verificare che:

☒ la sorgente di alimentazione, la presa e il fusibile siano adeguati alla targhetta informativa. ☒ la presa di alimentazione sia dotata di messa a terra e non siano collegate ciabatte o prolunghe. ☒ il cavo di alimentazione e la presa siano conformi a quanto indicato.

Collegare la spina a una presa domestica debitamente dotata di messa a terra.

ATTENZIONE!

Per evitare rischi, rivolgersi all'assistenza clienti per sostituire un cavo di alimentazione danneggiato (cfr. scheda garanzia).

DATI TECNICI

Scheda del prodotto conformemente alla normativa UE Numero 1060/2010

Marca	Rosieres
Nome modello/identificativo	RN4D 8194 GN
Categoria di apparecchi di refrigerazione per la casa (1)	7
Classe di efficienza energetica
A+++ (più efficiente) a D (meno efficiente)	A++
Consumo energetico (2)	300
Capacità netta totale dell'intero comparto frigo	433 L
di cui comparto di raffreddamento	19 L
di cui comparto di conservazione del vino	-
di cui comparto temperatura-cantina	-
di cui comparto per lo stoccaggio di alimenti freschi	307 L
Numero totale di bottiglie di vino (3)	-
Capacità netta totale dell'intero comparto freezer	107 L
Codifica stelle (4)	****
Temperatura designata di "altri scomparti"	-
Temperatura di conservazione più bassa del vano dei vini	-
Senza brina	•
Tempo di conservazione durante i malfunzionamenti	12 h
Capacità di congelamento (6)	12 kg
Valutazioni clima (7)	SN-N-ST-T
Rumore aereo emesso	40dB(A) re 1 pW
Tipo di apparecchio	indipendente

Spiegazioni: - Sì, presente (1) Categoria di refrigerazione domestica: Categoria = Designazione 1=frigorifero con uno o più vani portaoggetti per alimenti freschi, 2=frigorifero con zona temperatura-cantina, frigorifero con cella a temperatura e cantina per il vino, 3=frigorifero con zona frigorifera e frigorifero con vano a zero stelle, 4=frigorifero con uno scomparto a una stella, 5=frigorifero con uno scomparto a due stelle, 6=frigorifero con uno scomparto a tre stelle, 7=frigorifero-congelatore, 8=congelatore, 9=congelatore a pozzetto, 10=frigoriferi multiuso e altri frigoriferi (2) Sulla base dei risultati del test di conformità degli standard su 24 ore. Il consumo effettivo dipende dall'uso e dalla posizione dell'apparecchio. (3) La capacità nominale è indicata come il numero di bottiglie standard da 0,75 l che possono essere conservate nell'apparecchio in base alle istruzioni del produttore. (4) * = compartimento -6 °C o meno; *** = comparto cibo congelato -18 °C o meno; **** = comparto congelatore per cibo -18 °C o meno con una capacità di congelamento minima. (5) Per "altro compartimento" si intende un compartimento, diverso da un compartimento di conservazione del vino, destinato alla conservazione di particolari prodotti alimentari ad una temperatura superiore a + 14 °C. (6) La capacità di congelamento è ottenibile per la quantità indicata in base al tipo di apparecchio solo dopo il passaggio al funzionamento permanente e non può essere ripetuta entro 24 ore. Osservare le istruzioni per l'uso. (7) Classificazione climatica SN: Questo apparecchio è destinato all'uso in una temperatura ambiente compresa tra + 10 °C e + 32 °C. Classe climatica N: Questo apparecchio è destinato all'uso in una temperatura ambiente compresa tra + 16 °C e + 32 °C. Classe climatica ST: Questo apparecchio è destinato all'uso in una temperatura ambiente compresa tra + 16 °C e + 38 °C. Classe climatica T: Questo apparecchio è destinato all'uso in una temperatura ambiente compresa tra + 16 °C e + 43 °C.

Dati tecnici aggiuntivi

Tensione / Frequenza	220-240V ~/ 50Hz
Corrente in ingresso (A)	1,5
Fusibile principale (A)	16
Refrigerante	R600a
Dimensioni (H/W/D in mm)	1910 / 833 / 657

Servizio di assistenza

Consigliamo di fare riferimento alla nostra Assistenza Clienti Haier; consigliamo inoltre di servirsi di componenti originali.

In caso di problemi col dispositivo, controllare come prima cosa la sezione GUIDA ALLA RISOLUZIONE DEI PROBLEMI.

Qualora non fosse possibile trovare una soluzione, contattare

☒ il proprio rivenditore locale o il nostro servizio di Assistenza Clienti europeo (cfr. i numeri elencati qui di seguito) o ☒ l'Assistenza Clienti all'indirizzo www.haier.com da dove sarà possibile attivare la richiesta di assistenza oltre che leggere le Domande Più Frequenti.

Per contattare il nostro Servizio, verificare di disporre dei seguenti dati.

Le informazioni si trovano sulla targhetta.

Modello

Numero seriale

Consigliamo inoltre di controllare la Scheda Garanzia fornita in dotazione col prodotto qualora si debba fare ricorso alla garanzia.

Call Center Assistenza Clienti Europa
Paese*	Numero di telefono	Costi
Haier Italy (IT)	199 100 912
Haier Spagna (ES)	902 509 123
Haier Germania (DE)	0180 5 39 39 99	14 Ct/Min linea fissa max 42 Ct/Min cellulare
Haier Austria (AT)	0820 001 205	14,53 Ct/Min linea fissa max 20 Ct/Min tutti gli altri
Haier Regno Unito (UK)	0333 003 8122
Haier Francia (FR)	0980 406 409

* Per gli altri paesi rimandiamo al sito www.haier.com Haier Europe Trading S.r.l Filiale inglese Westgate House, Westgate, Ealing Londra, W5 1YY
